Дополнительный стоп-сигнал – схема работы, при какой поиск неисправности не горят стоп сигналы + Видео » АвтоНоватор

Установить дополнительный стоп-сигнал на своего «железного коня» сможет даже неопытный автомобилист, да и стоимость такого аксессуара вполне приемлема. Когда нужно прибегнуть к таким мерам, и как провести эту операцию – разберемся вместе.

Принцип работы стоп-сигнала

Светодиодный стоп-сигнал обычно имеет треугольную форму и крепится сзади автомобиля. По сути, он выполняет функцию туманной фары. Кроме того, некоторые приборы могут иллюминировать, когда вы включаете задний ход, повороты и аварийку. Приобретая фонарь надежного качества, вы избежите сверления заднего бампера, в комплекте идет универсальный кронштейн.

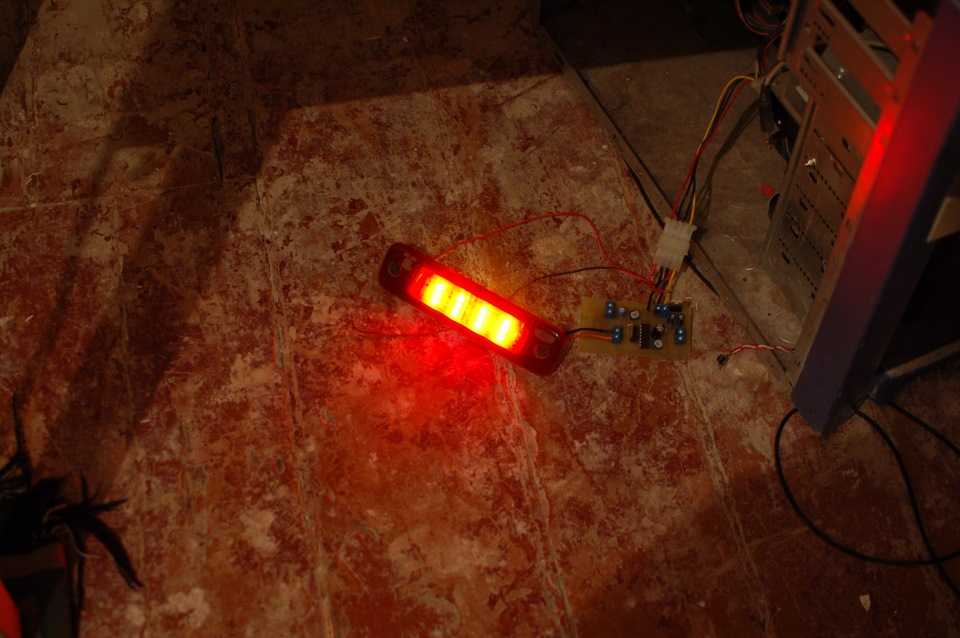

В основе диодных стоп-сигналов лежит микросхема и датчик (в народе – «лягушка»), передающий команду, что педаль тормоза нажата. Благодаря резисторам, можно управлять режимом работы устройства, а мощный полевой транзистор способен выдержать нагрузку в целых 33 А. Естественно, он будет сильно нагреваться, поэтому без радиатора не обойтись. Еще в работе такого осветительного прибора принимает участие стабилизатор напряжения и сами светодиоды.

Существуют еще специальные датчики замедления стоп-сигналов. Они состоят из микроконтроллера и G-сенсора. Подсоединив датчик к соответствующим разъемам, отвечающим за включение и отключение, крепим фонарь с помощью двухстороннего скотча. При этом стрелка на приборе должна быть направлена строго в сторону движения. Его принцип действия: частота миганий увеличивается со снижением скорости авто.

Датчик замедления стоп-сигналов

Дополнительный светодиодный стоп-сигнал работает следующим образом. После того, как вы нажали на педаль тормоза, срабатывает «лягушка», и лампы начинают загораться в импульсном режиме, то есть происходит ряд вспышек за несколько секунд. После чего они начинают светить постоянно. Такой режим работы намного эффективнее привлекает внимание других участников движения и тем самым повышает безопасность.

Датчики таких стоп-сигналов когда-то устанавливались прямо в тормозную магистраль. Привести к замыканию контактов должно было определенное давление жидкости. Но эта схема показала неэффективность, поэтому лягушка переместилась прямо под педаль. Но все это касается легковых авто. В грузовых машинах сама система тормозов сложнее, а потому устройство стоп-сигнала и расположение датчиков другое.

Есть множество схем подключения таких приборов. Стоит отметить, что во многих из них мы сами можем регулировать период моргания и частоту вспышек, настроив соответствующие резисторы. Кроме того, можно использовать задние стоп-сигналы, как туманный фонарь, т.е. они будут гореть постоянно, без морганий. Существует еще одна схема подключения, в результате которой лампа будет работать, как противотуманная фара, а после нажатия на тормоз начнет мигать.

Неисправности устройства и их признаки

Как же распознать неисправности устройства? Что делать, если не горят стоп-сигналы, и в чем кроется причина этого поведения? Скорей всего, дело в плохом контакте. Также не мешает проверить и провода, находящиеся в гофре между кузовом и дверью. Еще одна неприятность, с которой могут столкнуться обладатели таких световых приборов – перегоревшие светодиоды. Правда, они в основном выходят из строя по одному.

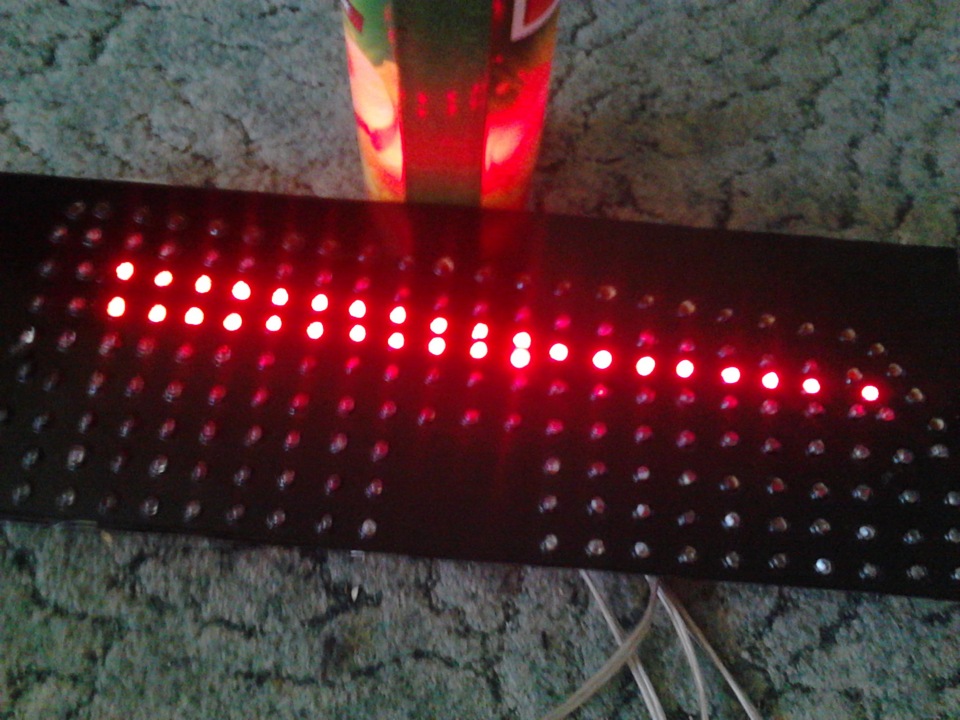

Устройство с перегоревшими светодиодами

Следующая ситуация имеет противоположный характер, в этом случае при включенных габаритах постоянно горят стоп-сигналы, и неважно, используете вы дальний либо ближний свет. Если фары выключить, то дополнительное освещение работает в штатном режиме. Скорее всего, произошло закорачивание контактов стоп-сигналов с габаритом либо на последнем отсутствует масса. Также можно проверить и двухконтактную лампу.

А вот что делать, когда дополнительный световой прибор загорается при выключенном зажигании? При этом вместе с фонарем стоп-сигнала включаются габаритные огни. В этом случае следует проверить, не замыкают ли плафоны на корпус. Еще одна причина – плохой контакт минуса к кузову.

Ремонтируем прибор – несколько «рецептов»

В целом, ремонт этого аксессуара несложный, и сделать его своими руками вполне возможно, но только если истек гарантийный срок. В противном случае нужно обратиться в соответствующий центр, где специалисты устранят все неполадки и при необходимости заменят осветительный прибор на новый. Если не горят стоп-сигналы, либо они работают некорректно, в первую очередь проверяем проводку. Окислившиеся контакты зачищаем, а поврежденные провода спаиваем.

Важно устранить все закорачивания, для этого необходимо зачистить соответствующие контакты и восстановить изоляцию.

Устранение закорачивания «лягушки» стоп-сигнала

Перегоревшие диоды обычно меняются парами. Замене подвергается и вышедший из строя выключатель стоп-сигнала, так как отремонтировать этот элемент нельзя. Для начала обесточиваем автомобиль, отсоединив минусовую клемму от АКБ. Затем от питающих проводов отсоединяем выключатель и, ослабив контргайку, откручиваем основную, которая фиксирует деталь к кронштейну.

Прежде чем устанавливать новую «лягушку» стоп-сигнала, проверьте ее. Для этого подключите датчик к омметру. Сопротивление должно стремиться к нулю, т.е. контакт замыкается. А после того, как нажимаете на шток, контакты датчика размыкаются, и сопротивление стремится к бесконечности. Если поведение такое, то лягушка исправна и имеет право отвечать за вашу безопасность.

Замена повторителя стопов своими руками

Но бывают такие ситуации, когда простым ремонтом не обойтись, например, фонарь поврежден механически в результате ДТП или просто неаккуратного пользования. Кроме того, даже микроскопическая трещина в стекле приведет к появлению конденсата, и рано либо поздно вы столкнетесь с проблемой, что не горят стоп-сигналы. Такое происходит из-за окислившихся дорожек между диодами.

В общем, причин может быть масса, а решение проблемы одно – замена. Чтобы установить новый повторитель стоп-сигнала, придерживаемся следующей инструкции. Открываем ключом заднюю часть стоп-сигнала и вынимаем ее. Затем необходимо подвести плюсовой провод дополнительного прибора освещения на клемму, где находится концевик тормоза. Для этого протягиваем провод в багажник и, отогнув обшивку с правой стороны, крепим к нужной клемме. В качестве минуса можно использовать болт в багажнике.

Установка нового повторителя

На провода одевайте термоусадку, а затем, чтобы они не болтались, зафиксируйте изолентой. Теперь осталось проверить прибор в действии. Если на вашем авто предусмотрен повторитель стоп-сигнала, работающий на лампочках накаливания, то после подключения нового элемента со светодиодами согласно вышеприведенной схеме начнет ложно срабатывать контроль ламп из-за разной нагрузки. В этом случае следует подвести плюс к блоку контроля ламп и посадить его на клемму 54Н.

Можно в качестве стоп-сигнала на стекло использовать светодиодную ленту, например, приклеив ее по всей длине в верхней части. Ее подсоединяют к штатному прибору, и она будет работать в таком же режиме. Главное не перепутать полярности. Чтобы лента не выделялась, покрасьте ее в черный цвет. Правда, придется потом потрудиться, очищая светодиоды. Затем проклеиваем между осветительными элементами двухсторонний скотч и подсоединяем ленту. Проверяем, все ли работает. В завершении приклеиваем светодиодную полосу на стекло к самому верху и наслаждаемся новым тюнингом своего «железного коня».

  • Автор: Михаил
