ВАЗ 2106 и 2107 — классика отечественного автопрома. Но какому любителю лихой езды не хотелось бы сделать свою машину более мощной и сохранить при этом объёмы потребляемого топлива? Бывалые механики знают, что для этого стоит всего лишь привести в порядок карбюратор машины и провести своевременный ремонт.

Какую модель карбюратора выбрать

Для любого автомобиля ВАЗ, начиная с 2101 и заканчивая 2107, подойдут только определённые модели карбюраторов.

Карбюраторы ДААЗ

Карбюраторы ДААЗ 2101, 2103, 2106. Производились они на Дмитровском Автоагрегатном Заводе, который выкупил лицензию у итальянской фирмы Weber, потому эти карбюраторы могут указываться под обоими названиями. Устройства не отличались сложностью конструкции, однако могли порадовать своих владельцев быстрым разгоном автомобиля и хорошей скоростью. Одной из самых больших проблем в установке этих моделей является их практическое отсутствие на рынке.

Помимо скорости и простоты, карбюраторы Weber обеспечивали и невероятно быстрый расход топлива — на 100 км эти «монстры» съедали по 10–14 л. горючего.

Мощный, но ресурсозатратный карбюратор Weber производился российским Дмитровским заводом по итальянской технологии

Карбюраторы «Озон»

Более технологичные модели, которые устанавливались уже в автомобили ВАЗ 2105 и 2107, тоже производились на Дмитровском Автоагрегатном Заводе. Однако они были не только более продвинуты и усовершенствованны, но и более экологичны. Именно за это они получили название «Озон». Такой карбюратор позволял сократить расход топлива до 7–10 л. на 100 км, при этом сохранив динамические характеристики своих предшественников. Минусом устройства стала сложность его сборки и постоянные загрязнения в одной из камер, которые приводили к тому, что заметно ухудшался разгон автомобиля, снижалась скорость и начинал барахлить мотор.

«Озон» — экологичнаямодель карбюраторов ДААЗ

Solex

Чуть позже появились карбюраторы ДААЗ 21053. Производились они по лицензии французской фирмы Solex, отсюда и взялось название моделей. Эти карбюраторы были мало чем похожи на предыдущие модели ДААЗ. Обновлённая конструкция с системой обратной подачи топлива позволяла сохранять по 400–500 мл горючего на 100 км. Эти карбюраторы отличались хорошей мощностью при малом расходе бензина. Недостатком устройства стали узкие топливные и воздушные каналы, которые очень часто забивались.

Карбюратор Solex удачно совместил в себе мощность и экологичность своих предшественников

Карбюраторы Solex имели множество вариаций с различными вспомогательными системами. В СНГ наиболее популярным стал вариант с электрическим клапаном холостого хода.

Нестандартный карбюратор Solex 21073

Зачастую пытливые автолюбители прибегали к самостоятельным заменам карбюратора. Одной из подходящих моделей оказался Solex 21073, знаменитый достаточно широки жиклёрами и каналами. Такой карбюратор увеличивал мощность автомобиля, однако вместе с тем поднимал и расход топлива — 9–12 л. на 100 км.

Solex 21083

Второй нестандартный карбюратор, который с некоторыми доработками подходит к моделям ВАЗ 2106 и 2107, это Solex 21083. После расширения диффузоров и установки жиклёров это устройство позволяет значительно поднять динамику автомобиля без особого расхода топлива. Однако процесс апгрейда карбюратора весьма сложен и трудоёмок.

Диагностика неисправностей

Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.

Признаки неисправности карбюратора:

• автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
• двигатель начинает быстро перегреваться;
• из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
• автомобиль стал заметно терять мощность при движении;
• машина разгоняется намного медленнее;
• случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
• имеют место рывки — частые и короткие провалы;
• происходит раскачивание — несколько провалов с незначительным интервалом.

Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния.

Характерные неисправности карбюратора:

1. В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
2. Засорились каналы холостого хода или жиклёры.
3. Электромагнитный клапан работает с перебоями.
4. В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
5. Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
6. «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.

Ремонт своими руками

Если вдруг ваш карбюратор пришёл в негодность, не стоит его выкидывать. Ремонт этого важного «органа» автомобиля заключается в максимально быстрой замене неисправных деталей. Для того, чтобы определить, какие детали необходимо заменить, следует разобрать, прочистить карбюратор и внимательно осмотреть составляющие механизмы.

Как снять карбюратор

Снятие карбюратора производится в том случае, если в нём обнаружена неисправность, но возможности сделать это методом частичной разборки нет. Также снимают карбюратор для его замены, регулировки и прочистки.

Снимается он следующим образом:

1. Для начала удаляются всевозможные навесные части и тросы привода заслонок.
2. Снимается со шпилек корпус воздушного фильтра. Для этого необходимо открутить все гайки, на которых он крепится к карбюратору. Отодвигается прижимная гайка и вытаскивается из кронштейна крепления оболочка троса воздушной заслонки.
3. От загрязнений очищается наружняя поверхность деталей.
4. Ослабляется трос привода воздушной заслонки и снимаются шланги подачи топлива и отвода картерных газов.
5. Отсоединяется шланг между экономайзером и пневмоклапаном и шланг вакуумного распределителя зажигания.
6. Затем откручиваются гайки, которыми карбюратор крепится к впускному коллектору.
7. Снимается корпус карбюратора и чистой тряпицей глушится отверстие впускного коллектора, чтобы избежать засорения.

Не забудьте проверить целостность уплотнительной прокладки, которая находится между карбюратором и впускным коллектором. При необходимости замените её.

Фотогалерея: снятие карбюратора с ВАЗ

Раскручиваем гайки и снимаем корпус воздушного фильтра, после чего отсоединяем шланги и патрубки

Отсоединяем колодки и ослабляем дроссельную заслонку

Поворачиваем гайки крепления карбюратора, снимаем его и закрываем впускной коллектор

Как прочистить карбюратор

Прежде чем начать чистку карбюратора, вам необходимо тщательно подготовиться: купить в автомагазине специальный аэрозольный очиститель, вооружиться гладкими сухими тряпочками, насосом для накачки шин, снять карбюратор и разобрать его.

Прочистка жиклёров

Жиклёры — каналы подачи топлива и газа — чистят сжатым воздухом или жидким очистителем под давлением. Механическая чистка какими-либо ворсистыми или металлическими предметами запрещена.

При прочистке жиклёров сжатым воздухом (для этого можно использовать насос для шин) продувается корпус жиклёров холостого хода, главной дозирующей системы (воздушные и топливные), затем клапаны и каналы распылителя насоса.

При сильном загрязнении жиклёры помещают в ацетон, чтобы отложения размягчились или полностью растворились. Затем их следует продуть.

Таблица: значения калибровки жиклёров

Диаметр отверстий, мм	Первая камера	Вторая камера
Главный топливный жиклёр	1,35	1,25
Воздушный жиклёр	1,70	1,90
Топливный жиклёр холостого хода	0,45	0,60
Воздушный жиклёр холостого хода	1,80	0,70
Жиклёр насоса ускорителя	0,50	—
Перепускной жиклёр подачи ускорительного насоса	0,40	—
Топливный жиклёр обогатительного устройства	—	1,50
Эмульсионный жиклёр обогатительного устройства	—	1,70
Воздушный жиклёр обогатительного устройства	0,70	—

Промывка поплавковой системы

Чтобы попасть к поплавковой системе карбюратора, необходимо:

1. Снять воздушный фильтр и хомуты крепления топливных шлангов.
2. Отсоединить трос, который отвечает за пусковое устройство.
3. Снять электрический разъём на электромагнитном клапане.
4. Затем отвертеть крепящие болты и не переворачивая снять крышку карбюратора.

Чистить поплавковый отсек лучше всего резиновой грушей, тщательно втягивая остатки топлива из камеры. Ворсистые тряпки использовать не стоит — они могут случайно забить жиклёры.

В завершение очистки вы можете протереть дно поплавковой камеры жёсткой кисточкой.

Чтобы проверить, насколько хорошо вы очистили поплавковую камеру, необходимо вывернуть воздушные жиклёры и продуть эмульсионные колодцы. Если в них появляется грязь, промывку следует повторить и проверить тем же способом.

Чистить отсек поплавковой системы лучше всего резиновой грушей

Промывка дроссельной заслонки

Производится с помощью очистителя, который можно приобрести в специализированном автомагазине.

1. Промывается сама дроссельная заслонка, а также все доступные элементы, каналы, клапаны и прочее. Особое внимание следует уделить каналу принудительной вентиляции картера, т. к. он засоряется чаще и сильнее других частей.
2. После этого откручивается датчик холостого хода и промываются внутренние элементы.
3. Процедура повторяется ещё раз.

Видео: как прочистить дроссельную заслонку на ВАЗ

Замена прокладки

Прокладка находится между корпусом карбюратора и его крышкой. Если во время разборки вы обнаружили какие-либо повреждения на прокладке, её стоит заменить.

Сделать это не так сложно — нужно просто демонтировать поплавок и поставить на место старой непригодной прокладки новую. Затем установить поплавок и вернуть крышку карбюратора обратно.

После промывки внутренних элементов карбюратора его следует продуть. Для этого отлично подойдёт воздушный или автомобильный компрессор.

Видео: как снять и прочистить карбюратор на ВАЗ

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

1. Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
2. Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
3. Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
4. После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

1. Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
2. Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
3. Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

1. Винтом качества разгоняем обороты двигателя до максимальной отметки.
2. После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Как установить агрегат на место

Собрать и установить карбюратор на место можно точно так же, как вы его разбирали, совершив все действия в обратном порядке.

1. Карбюратор устанавливается на своё место, закручиваются крепёжные болты.
2. Прикрепляются патрубки, через которых идёт подача топлива. Газовый трос подсоединяется к рычагу дроссельных заслонок.
3. Крепится проводка.
4. К распределителю зажигания подсоединяется вакуумный шланг, объединяются концевики ЭПХХ.
5. После установки карбюратора производится его регулировка.

Видео: установка карбюратора на ВАЗ

Самостоятельно снять, разобрать, прочистить и установить на место карбюратор в ВАЗ 2107 и 2106 не так уж сложно. Главное — не пугаться огромного количества шлангов, клапанов, деталей и грязи и чётко следовать инструкциям.

Печка ВАЗ-2114. Решения основных проблем.

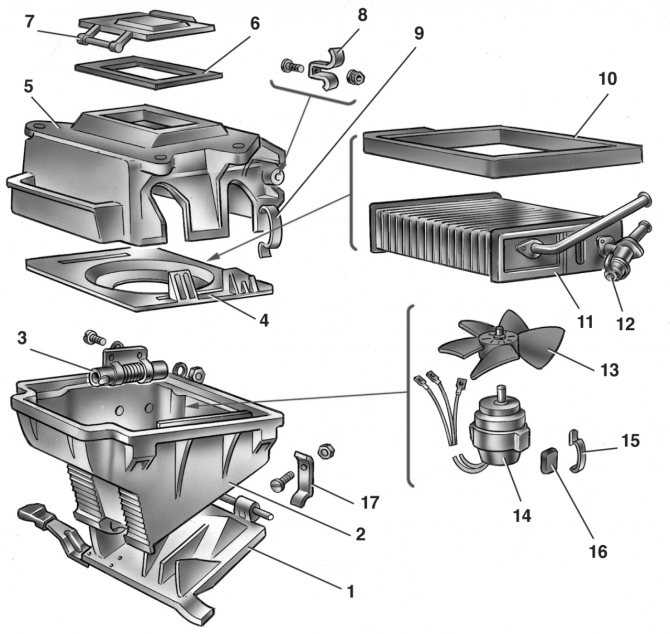

Устройство системы отопления салона ВАЗ 2114

1
— отопитель в сборе;
2
— кожух защитный;
3
— уплотнитель;
4
— воздухопровод передний;
5
— воздухопровод задний;
6
— воздухопровод задний;
7
— сопло правое;
8
— воздухопровод боковой правый;
9
— сопло боковое правое;
10
— корпус промежуточный;
11
— сопло центральное;
12
— тяга заслонки обогрева ветрового стекла;
13
— рычаги управления отопителем;
14
— рукоятка управления заслонкой обогрева ветрового стекла;
15
— рукоятка управления отопителем;
16
— пластина символов;
17
— рукоятка управления заслонкой обогрева ног;
18
— воздухопровод правый;
19
— воздухопровод обогрева салона;
20
— тяга заслонки управления отопителем;
21
— тяга управления краном отопителя;
22
— кран отопителя;
23
— тяга заслонки обогрева ног.

Печка состоит из вентилятора, заслонок, радиатора и воздуховодов. Синим и красным цветом обозначены, соответственно, потоки холодного и горячего воздуха
1
. Вентилятор.
2
. Заслонка обдува лобового стекла.
3
. Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
4
. Управляющая заслонка.
5
. Радиатор печки.
6
. Воздуховод, направляющий поток воздуха в ноги.
7
. Внутренний воздуховод. Печка ВАЗ-2114 – интегрированная, с забором тепла от системы охлаждения двигателя и принудительной циркуляцией воздуха. Конструктивно отопитель салона у этой машины прост, что положительно сказывается на надежности системы. Радиатор установлен в корпусе отопителя. Помимо размещения составных элементов печки корпус предотвращает рассеивание потока воздуха и направляет его движение. Корпус печки соединен с воздуховодами, с помощью которых подаёт разогретый воздушный поток в зоны лобового и боковых стекол, в средину салона, к ногам водителя и переднего пассажира. Чтобы отрегулировать направление потока воздуха, на концах воздуховодов, подающих тепло к боковым стеклам и в средину салона, установлены дефлекторы.

Управление печкой

Управление заслонками и краном на ВАЗ-2114 осталось как и на ВАЗ-2109 механическим, дистанционным. Блок управления печкой на этом автомобиле представляет собой три ползунка (рычажка) и ручку выбора режима работы вентилятора. Ползунки посредством тросов соединены с краном печки и заслонками. Для управления отопителем водитель перемещает ползунки, воздействуя на заслонки и кран.

Механизм управления печкой ВАЗ-2114 реализован интересно:

1. Нижний ползунок соединен тросами одновременно с краном и основной заслонкой. При переводе в крайнее левое положение кран открывается, а заслонка обеспечивает горячего подачу воздуха в салон через радиатор – печка работает в режиме опления. Переведя ползунок в крайнее правое положение, водитель закрывает кран, а заслонка направляет воздух в обход радиатор – система обогрева работает в режиме вентиляции салона.
2. Верхний левый ползунок отвечает за направление воздуха в зону ног или по воздуховодам обогрева боковых стекол и подачи тепла в салон (центральный дефлектор).
3. Верхний правый ползунок соединен тросом с заслонкой подачи воздуха в зону лобового стекла.

Слева от ползунков размещена ручка включения вентилятора. Блок управления размещен посредине консоли, под центральным дефлектором, что обеспечивает удобство доступа.

Примечательно, что в печке ВАЗ-2114 отсутствует режим закрытой циркуляции воздуха в салоне, который есть на том же ВАЗ-2107. Ввиду того, что на ВАЗ-2114 поток воздуха, подающегося в салон, создаётся только принудительно (вентилятором), потребность в режиме закрытой циркуляции отпала.

Причины плохого обогрева салона

Несмотря на простоту конструкции, проблемы с печкой ВАЗ-2114 возникают часто. В основном они связаны с падением производительности системы отопления – печка слабо прогревает воздух, дует холодным или немного теплым воздухом. При этом причины плохой работы печки могут быть как общими (прогрев слабый при любых установках блока управления), так и при работе при определенном режиме, например, на холостых оборотах. Или, к примеру, холодный воздух или чуть тёплый воздух дует только на боковые стекла, а в остальных режимах обогрев работает нормально. Частые причины по которым печка перестала греть:
• засорен радиатор печки или в нем образовалась воздушная пробка; заслонка отопителя при переводе в режим обогрева неплотно прилегает к корпусу, из-за чего часть воздушного потока движется в обход радиатора и поступает в салон холодным; • кран открывается не полностью — это одна из основных причин плохо греющей печки; • образование щелей в местах стыков корпуса и воздуховодов, из-за чего происходит сильное рассеивание воздушного потока. Определить причину общего снижения эффективности работы системы отопления несложно. Чтобы выявить почему плохо греет печка ВАЗ — 2114, нужно снять боковые декоративные панели с центральной консоли, а далее прогреваем двигатель и включаем печку на максимальную мощность. После этого пробуем патрубок подачи антифриза в радиатор печки до крана и за ним. Одинаковая температура нагрева трубки с обеих сторон указывает на то, что кран исправен и проблема кроется в радиаторе. Если же после крана патрубок менее прогрет, кран заклинил или полностью не открывается. После этого определяем температуру на входном и выходном патрубке радиатора. Если теплообменник не засорен и в нем нет пробки, то температура выходного патрубка будет ниже, чем входного. А вот если выходная трубка холодная — антифриз по радиатору не циркулирует, что указывает на образование воздушной пробки (завоздушивание) или засорение.

Частой причиной отказа печки ВАЗ-2114 является выработка и люфт в ползунках. Из-за этого даже при переводе их в крайние положения тросики не доводят кран и заслонки до упора (кран остается призакрытым, а заслонки не перекрывают каналы движения воздуха). Устраняется эта проблема просто – нужно сделать регулировку и немного укоротить тросики.

Проблема недостаточно прогрева какой-то из зон связана с нарушением управления заслонками. Происходит это из-за той же выработки на ползунках, соскакиванием тросика с рычагов заслонки, выскакиванием осей заслонок из посадочных мест в корпусе, что сопровождается щелчками. Помимо слабого прогрева автовладельцы ВАЗ-2114 сталкиваются с тем, что падает интенсивность потока воздуха. Происходит это из-за рассеивания воздуха через щели в местах соединения корпуса и воздуховодов, засорением мусором последних – многие владельцы не ставят фильтры салона, поэтому листья попадают в воздуховоды, и мешают движению воздуха.
Термостат
. Кроме этого, причиной того, что на автомобиле ВАЗ 2114 плохо греет печка (на холостых в том числе), является поломка термостата, а именно – неоткрытие клапана. Таким образом, циркуляция охлаждающей жидкости производится только по малому кругу. Машина при такой неисправности часто кипит, а зимой – не работает печка, или греет очень слабо. Проверить исправность термостата довольно просто. При его демонтаже следует поместить деталь в емкость с водой и разогреть ее на коморке. Перед тем, как закипеть в воде (будут образовываться пузырьки), клапан должен открыться. Если этого не произошло, элемент следует заменить на новый.
Воздушная пробка
. Если на автомобиле ВАЗ 2114 плохо греет печка, причины тому – завоздушивание системы. Пробка может образовывается после выключения двигателя, когда температура тосола будет падать. Именно в это время в часть радиатора из расширительного бачка может попасть воздух, который потом «застрянет» в районе термостата. При последующем запуске, система будет циркулировать воздух вместо охлаждающей жидкости, что будет причиной перегрева мотора и плохо работающей печки.
Как избавится от воздушной пробки
? Для этого автомобилисты ослабляют хомут патрубка ОЖ и медленно доливают тосол в расширительный бак до максимума. Кстати, смешивать разные марки охлаждающей жидкости нельзя – система может вспениться. Поэтому доливаем только ту марку, которая использовалась ранее, либо используем дистиллированную воду. Последний метод используется в любой сезон, за исключением зимнего, так как вода при отрицательной температуре попросту замерзнет в бачке. Сам тосол должен быть максимально прозрачным (заводской окрас – не в счет), на ощупь – слегка маслянистый. Если он давно не менялся и потерял эти свойства, стал мутным, тогда лучше слить его целиком и использовать новую «незамерзайку». Если плохо греет печка (ВАЗ 2114 15 в том числе), избавиться от воздушной пробки можно и другим способом – просто заехать передней частью автомобиля на подъем и открыть крышку расширительной емкости. Подождав 3-5 минут, система сама вытолкнет наружу весь ненужный воздух.

Обслуживание отопителя

Чтобы печка ВАЗ-2114 зимой грела хорошо, перед холодами проведите обслуживание отопителя:
• Снимите его с авто. • Разберите и почистите. • Проверьте работоспособность заслонок, проклейте их торцы уплотнителями. • Места стыков проклейте герметиком. • Промойте радиатор. • После сборки – отрегулируйте тросики привода, чтобы при перемещении ползунков, заслонки и кран становились в крайние положения.

Этих мер достаточно, чтобы система отопления нормально функционировала зимой, обеспечивая теплом салон авто.

Предохранитель печки и причины его выхода из строя

Часто причиной неисправности большинства узлов и систем автомобиля становится перегоревший предохранитель. Не является исключением и печка. Выход из строя предохранителя системы отопления номиналом 30А приводит к остановке электродвигателя вентилятора, и воздух перестаёт поступать в салон. В этом случае в блоке предохранителей находят элемент с маркировкой F7 и меняют. Номинал нового предохранителя тоже должен быть 30А. Если вентилятор после этого не заработал, проблему следует искать в другом месте.

Часто определить, что перегорел именно предохранитель, бывает непросто. Он может выйти из строя при коротком замыкании в электропроводке, неисправности электродвигателя, сильном засорении фильтра салона и в ряде других ситуаций. Сложность заключается в том, что предохранитель F7 одновременно входит в электрическую цепь обогрева заднего стекла, отвечает за прикуриватель, подсветку бардачка и электродвигатель омывателя фар. При выходе его из строя все эти узлы работать не будут.

Ремонтные работы

Зная устройство печки, ее легко отремонтировать. Перед началом ремонта необходимо снять провод с массы и слить охлаждающую жидкость.

Ремонт состоит из следующих действий:

1. Сначала необходимо снять панель приборов и осторожно отсоединить воздушный патрубок, по которому поступает воздух в салон.
2. Далее следует проверить электрическую систему: провода резистора, электродвигателя, вентилятора. Кроме того, нужно проверить отводящие и подводящие шланги крана.
3. Далее с щитка следует открутить две гайки, с помощью которых крепится кран.
4. Затем нужно удалить уплотнитель с патрубков крана.
5. Далее откручиваются гайки, с помощью которых печь прикрепляется к корпусу.
6. Теперь можно снять печку.
7. Выполнив необходимый ремонт и регулировку, отопитель устанавливают на место в обратном порядке.

После ремонта следует проверить работу системы отопления. Она должна включиться, как только заведется двигатель.

Ремонт отопителя на ВАЗе

Реле вентилятора печки ВАЗ 2114

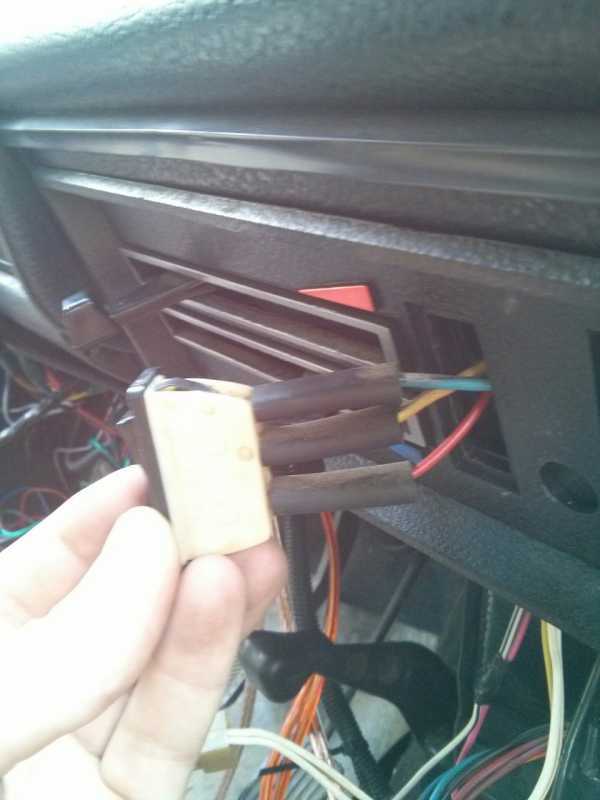

Причиной неработающей печки может стать реле, которое в процессе эксплуатации изнашивается. Ремонту оно не подлежит и сразу меняется на новое. Расположено реле под панелью приборов в блоке предохранителей.

Реле печки располагается под панелью приборов в блоке предохранителей

Печка издаёт гул, свист, журчание

Причиной нехарактерных звуков (свист, гул, журчание и т. п.) со стороны отопителя обычно является неисправный электродвигатель. Отсутствие смазки, загрязнения, износ подшипников и втулок — все это приводит к тому, что моторчик начинает свистеть. Он снимается, разбирается и чистится, а трущиеся элементы смазываются. При сильном износе подшипников моторчик будет издавать не свист, а гул. В такой ситуации смазка может не помочь, и электродвигатель потребуется заменить.

Инструкция по замене

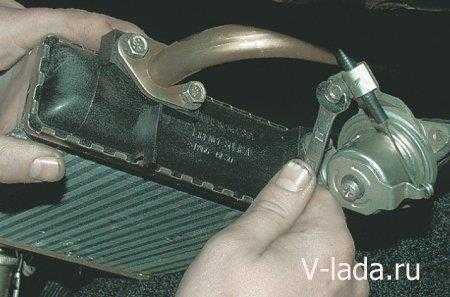

Радиатор — заменяемый агрегат, поэтому если он неисправен, его нужно поменять.

Процедура замены состоит из следующих этапов:

1. В первую очередь нужно слить охлаждающую жидкость.
2. Далее необходимо демонтировать приборную панель. Можно снимать не всю приборку, а лишь часть, чтобы добраться до радиатора. Как снять панель, описано в инструкции по эксплуатации.
3. Перед заменой необходимо отсоединить все провода, шланги, которые идут к радиатору.
4. Затем нужно открутить крепежные элементы и демонтировать агрегат.
5. Снятый радиатор нужно почистить в случае его засорения. Если он протекает, его необходимо поменять. Сборку следует осуществлять в обратном порядке (автор видео — ВЧСЛВ).

После ремонта микроклимат в салоне восстановится и уже будут не страшны никакие морозы.

Карбюратор ваз 2106, ремонт и регулировка карбюратора ваз 2106 своими руками. Как разобрать и отрегулировать карбюратор ваз 2106. Разбираем и регулируем карбюратор на ваз 2106.

В 1976-2006 годах Волжский автоконцерн выпустил

автомобиля ВАЗ 2106. До конца 20 века их оснащали бензиновыми карбюраторными моторами рабочим объемом 1100-1600 см³. Стоит отметить, что топливная система «Сикстеров» включала в себя несколько различных карбюраторов, самым популярным был карбюратор ДААЗ 2107 «Озон», который обеспечивал максимальную эффективность при движении на всех режимах. Однако у этого агрегата были и недостатки, такие как низкая надежность и странный способ открытия второй камеры. Основные неисправности этого устройства связаны с засорением жиклерных каналов в результате несвоевременной замены очистительного элемента воздушного фильтра и использования некачественного бензина, поломки пружин и разрывов диафрагмы. Об этом далее в статье.

Содержание

• Карбюратор 2106, Устройство и принцип работы
• Типы карбюраторов для VAZ 2106
• Какой карбюратор лучше для VAZ 2106
• Знаки карбюратора 2106
• Инструменты, фиксаторы, походки
• , как нет, чтобы побожать и не диссоциация и дисскамбл. устранение проблем с карбюратором 2106 (поэтапно)
• Регулировка карбюратора: установка уровня топлива
• Регулировка холостого хода
• Окончательная проверка регулировки карбюратора 2106
• Советы Плюсы: Регулировка клапанов, зажигания, карбюратора — Залог хорошей работы двигателя

Карбюратор 2106, устройство и принцип работы

Тип этого карбюратора — эмульсионный. Топливо поступает в карбюратор через игольчатый клапан и специальный сетчатый фильтр. Клапан связывается с поплавком через трос, что позволяет поддерживать уровень горючего в поплавковой камере на необходимом уровне. Через топливные жиклеры топливо из поплавковой камеры поступает в эмульсионные трубки и колодцы, где смешивается с воздухом, поступающим через воздушные жиклеры. Далее полученная смесь вводится в большой и малый диффузоры. Затем эмульсия подается в отверстие, перекрытое иглой винтового шнека, здесь она дополнительно смешивается с воздухом. После этого смесь попадает во впускной трубопровод.

Регулировка «Салекс»

Главной особенностью конструкции карбюратора на ВАЗ 2106 является наличие двух устройств, не зависящих друг от друга. Первый из них функционирует на холостом ходу (состоит из вакуумного и электровакуумного клапанов, снабженных воздушной и топливной пробками). Вторая — это две камеры, начинающие функционировать при открытии дроссельной заслонки, то есть при нажатии на педаль газа.

И хотя обе системы функционируют независимо, состав смеси в них зависит от уровня топлива, которое находится в поплавковой камере. Следовательно, изменение уровня топлива напрямую влияет на работу систем, так как нарушается их регулировка – мотор часто функционирует на холостом ходу и точно выставить обороты ХХ невозможно.

Типы карбюраторов на ВАЗ 2106

На конвейере на «шестерку» устанавливалось пять типов карбюраторов:

• ДААЗ 2106-1107010 . Устанавливался с 1,6-литровым ДВС на ТС, выпускавшихся до 1980 года.
• ДААЗ 2103-1107010 «Вебер». Устанавливался на моторы объемом 1,5 л, выпущенные до 1980 г.

• ДААЗ 2105-1107010-20 «Озон» . Устанавливался с 1,1-1,3-литровыми ДВС на автомобили 1980-1991 годов выпуска.
• ДААЗ 2107-1107010-20 «Озон» . Устанавливался с ДВС 1,5-1,6 л на автомобили 1980-1991 годов выпуска.
• ДААЗ 21053-1107010 «Солекс». Устанавливался на все автомобили с 1991 до конца 90-х гг.

Первые два типа карбюраторов можно отличить от других агрегатов отсутствием форсунки — тонкий черный или желтый шланг от карбюратора к траверу — на него надевается шланг вакуум-корректора угла опережения зажигания.

Отличить «Озон» от других типов устройств можно по «летающей пластине» — пневмоприводу в отверстии второй камеры. Если нет насадки на шланг вакуум-корректора, а есть «летающая тарелка», то это карбюраторный прибор ДААЗ 2107-1107010-10. Этот агрегат довольно редкий, монтируется только на сотке для замены первых двух типов устройств после их поломки.

Какой карбюратор лучше на ваз 2106

Поскольку карбюраторы семейств Solex и Weber были полностью скопированы с аналогами зарубежного производства, их надежность не подлежит сомнению. Достаточно регулировать и чистить эти агрегаты каждые 60 тыс. км пробега, и проблем с подачей топлива в двигатель вашего автомобиля не будет.

Но самыми популярными являются приборы семейства Озон. Их необходимо регулировать и чистить в два раза чаще. К тому же в них много разных диафрагм, которые часто прёт. Самые частые поломки бахчевых агрегатов – это не полное открытие второй камеры и неисправность ускорительного насоса.

Признаки проблем с карбюратором 2106

Симптомы наиболее частых поломок:

1. Хлопок при нажатии на педаль акселератора, она как будто стреляет в карбюратор.
2. Тот же хлопок, но уже стреляет в глушитель.
3. Автомобиль долго думает во время езды по трассе. При нажатии на педаль газа авто разгоняется слишком медленно или вообще не разгоняется.
4. Обороты на холостом ходу поплавка: то слишком низкие, то слишком высокие.
5. При переключении на 2 или 3 передачу и нажатии на педаль акселератора машина сначала притормаживает, а потом делает рывок вперед, резко набирая обороты.

Поломки, указанные в первом и втором пунктах, появляются в результате детонации — микроволны топливной смеси. Если детонация происходит в глушителе, то топливная смесь слишком богатая, воздуха в ней очень мало. Если детонация во впускном коллекторе, то горючая смесь слишком бедная, в ней мало бензина и слишком много воздуха.

Признак, описанный в пункте 3, указывает на неисправность привода второй камеры. Устраняется заменой сломанных элементов.

Ситуация, описанная в 4 пункте, указывает на необходимость регулировки холостого хода.

Признак, описанный в пункте 5, указывает на поломку ускорительного насоса — требуется замена пружины или диафрагмы.

Инструменты, приспособления, расходные материалы

Для разборки и ремонта карбюратора вам потребуются такие инструменты:

• Плоская отвертка.
• Крестовая отвертка.
• Пассатия.
• Молоток.
• Ключ на «19».
• Ключ на «13».
• Ключ на «10».
• Нож.

Кроме того, потребуется тонкая бородка или оправка длиной 40 мм и диаметром около 2-2,3 мм для сброса оси поплавка из кронштейна крышки карбюратора.

Как разобрать и устранить проблемы с карбюратором 2106 (пошагово)

Все работы с карбюратором должны производиться на чистом верстаке. Детали, снятые с карбюратора, следует укладывать так, чтобы при сборке их не перепутать. Порядок работы:

1. Поднимаем нижнюю тягу телескопической тяги, преодолевая усилие пружины, и отсоединяем от трехрычажка.

2. Выворачиваем пять винтов крепления крышки карбюратора, и снимаем ее. При этом старайтесь не повредить поплавок и прокладку. Если прокладка прилипла к корпусу карбюратора, отделите ее лезвием ножа от корпуса, слегка приподняв крышку. Поворачиваем крышку карбюратора и заливаем винты с крышек крышки в руку.

3. После снятия крышки сразу переворачиваем ее поплавком вверх и кладем на стол в таком положении, чтобы не погнуть регулировочный торговый язычок и не повредить сам поплавок.
4. Отсоединяем телескопическую тягу, для чего проворачиваем ее таким образом, чтобы выступ на тяге и паз отверстия в рычаге совпадали.

5. Отворачиваем крепеж топливного фильтра и…

6. … Вынимаем топливный фильтр из топливоприемной полости.

7. Снимите пусковое устройство с крышки карбюратора. Для этого отверните два винта крепления его корпуса.

8. Отсоедините пусковое устройство от крышки. Далее, развернув устройство на 90 градусов, отсоединить его от тяги, вывести из паза штока диафрагмы.

9. Поднявшись отверткой, снимите уплотнительное кольцо пускового устройства с домкрата крышки карбюратора.

10. При необходимости разберите пусковое устройство, отвернув три винта крепления его крышек.

11. Отсоедините крышку и спусковой крючок.

12. Вынимаем из корпуса диафрагму с картонной прокладкой (на фото). Приклеивая диафрагму к корпусу, аккуратно отделяем ее лезвием ножа.

13. Из крышки стартера берем пружину.

14. Выворачиваем заглушку резьбового отверстия, где установлен регулировочный винт.

15. Поверните регулировочный винт на крышке.

16. Стойку оси поплавка с помощью трубчатой ​​стойки, а затем легкими ударами молотка по бородке взвешивают ось поплавка примерно на пять миллиметров.

17. Проходы вынимают ось удерживающую поплавок.

18. Выньте поплавок со стопорной иглой.

19. Отсоедините поплавок и запорную иглу, сняв скобу с скобой беспроводной иглы.

20. Снимаем прокладку с крышки карбюратора.

21. Поверните седло топливного клапана, а затем снимите уплотнительную прокладку седла с крышки.

22. Чтобы снять ось воздушной заслонки, отворачиваем два винта крепления клапана, упираясь в их концы. Далее выньте демпфер из гнезда оси, разместив его положение таким образом, чтобы в дальнейшем он был правильно установлен. Теперь ось легко снимается с крышки карбюратора.

23. От штифта рычага отсоединить шток пневмовыемки на оси заслонки 2-й камеры сгорания. Для этого возьмите стопорную шайбу с полюса штифта и..

24. … Снимите пневматический шток со штифта.

25. Отворачиваем два винта, которые крепят корпус пневмопривода к карбюратору, и снимаем пневмовыемку с прокладкой.

26. Поверните три винта крепления пневматической крышки.

27. Отсоедините крышку пневмопривода с корпусом и снимите возвратную пружину диафрагмы, а также диафрагму со штоком.

28. Аккуратно подхватив отвертку, выньте уплотнительное кольцо из паза корпуса.

29. Ослабляем затяжку электромагнитного клапана ХХ и выворачиваем из корпуса карбюратора клапан с топливной пробкой.

30. Из корпуса электромагнитного клапана снимаем толкатель топлива ХХ (1) и снимаем уплотнительное кольцо (2). Снять топливный бак можно с помощью пассапов, обмотанных полоской бумажного пояса Жиклера.

31. Замочите клапан подачи топлива, винтовой распылитель ускорительного насоса.

32. Снимите распылитель ускорительного насоса с верхней уплотнительной шайбой и винтом клапана.

33. Из паза корпуса вынимаем нижнюю уплотнительную шайбу ускорительного насоса, а точнее его распылителя.

34. Замочить основную воздушную челюсть 1-й камеры.

35. Вынимаем эмульсионную трубку 1-й камеры, зацепив ее крючком. Сделать крючок можно из канцелярских зажимов или проволоки подходящего диаметра. Если эмульсионная трубка в результате большого количества загрязнений очень плотно сидит в колодце и снять ее с помощью крючка, то вкрутить саморез в ее центральный канал и снять трубку не представляется возможным, тиканье головки винта.

36. Выверните из стенки поплавковой камеры главный глушитель топлива 1-й камеры карбюратора.

37. Замочите основную воздушную челюсть 2-й камеры и …

38. … вынуть эмульсионную трубку 2-й камеры. Как правило, эмульсионная трубка 2-й камеры снимается легко, так как эта камера в процессе эксплуатации работает значительно меньше, из-за чего в эмульсионном колодце этой камеры скапливается меньше отложений.

39. Замочить основной топливный глушитель 2-й камеры.

40. Поднявшись на отвертку, отодвигаем небольшой диффузор 1-й камеры и вынимаем его из корпуса, преодолевая участок хомутов.

41. Аналогично снимаем малый рассеиватель 2-й камеры.
42. Пропитать мазутом корпус переходной системы 2-й камеры и снять его с помощью стрелы. При необходимости снимите жирник с корпуса так же, как это было сделано для топливного жиклера ХХ.

43. Повернуть регулировочный винт подачи ускорительного насоса.

44. Отворачиваем четыре винта крепления крышки ускорительного насоса.

45. Снимите крышку вместе с диафрагмой и рычагом привода.

46. Снимите возвратную пружину диафрагмы насоса.

47. Переворачиваем два винта крепления винтов регулировки количества смеси системы ХХ и снимаем втулку вместе с уплотнительной прокладкой и винтом.

48. Снимите прокладку и…

49. … и вывернуть из втулки регулировочный винт количества смеси с уплотнительным кольцом.

50. Поверните регулировочный винт качества смеси системы ХХ и снимите его вместе с уплотнительным кольцом.

    В большинстве случаев дальнейшая разборка карбюратора не требуется, так как его можно тщательно промыть при неразобранном корпусе дроссельной заслонки. Элементы рычажного механизма, оси дроссельных заслонок и сами заслонки можно снять на неразобранном карбюраторе. Необходимость отсоединения корпуса дроссельной заслонки возникает, как правило, для замены поврежденной теплоизоляционной прокладки или самого корпуса в сборе.

Регулировка карбюратора: установка уровня топлива

Уровень топлива в поплавковой камере влияет на состав смеси при любом режиме работы карбюратора, токсичность выхлопных газов, динамику двигателя и расход топлива. Заказ работ:

• Отверните винты крепления крышки карбюратора и установите ее в вертикальное положение. Обязательным условием его установки является легкий контакт лотка поплавка и игольчатого шарика.
• Специальный калибр Измерьте зазор между нижней поверхностью поплавка и плоскостью крышки (учитывая картонную прокладку). Важно, чтобы величина зазора была 6,5+0,25 мм.
• Если величина гэпа непостоянна, величина корректируется путем подметания торговли с плавающей запятой.
• В конце проверьте величину поплавка, которая должна быть 8,0 + 0,25 мм.

регулировка холостого хода

Подготовка к регулировке холостого хода:

• Протирка мотора до +90*с.
• Если двигатель не заводится, добиться запуска и стабильной работы силового агрегата путем чередования «количества» и «качества» топливной смеси.

Регулировка надежды:

• Вращением винта, регулирующего «количество» горючей смеси, установить частоту вращения коленчатого вала 820-900 об/мин.
• Вращением винта, определяющего «качество» горючей смеси, добиться стабильной работы двигателя. Далее, завинчивая винт, снижают скорость до дестабилизации работы мотора, а затем снова увеличивают скорость. Целью данных манипуляций является установка винта «качества» в положение, обеспечивающее устойчивую работу ДВС при наименьшей масляной смеси.
• Выпавших оборотов увеличьте «количество» регулировочным винтом и повторите манипуляцию с этим регулировочным винтом.
• Несколько раз выполнить корректировку данных.

Окончательная проверка регулировки карбюратора 2106

Для проверки отрегулированных регулировок запустите силовой агрегат и проверьте работоспособность мотора на холостом ходу. Двигатель не должен «ТРОЛИТЬ». Во время резких нажатий или отпускания педали акселератора «провалов» быть не должно. В противном случае нужно немного открутить винт «качества».

При резком торможении ДВС винить не стоит. Но если такое случилось, то нужно еще и регулировочный винт «качества» выкрутить, что обогатит качество топливной смеси.

Советы Плюсы: Регулировка клапанов, зажигания, карбюратора — Залог хорошей работы двигателя

Регулировка карбюратора обеспечивает правильную работу мотора, позволяет регулировать расход топлива и увеличивать производительную мощность двигателя. Карбюратор отвечает за смешивание воздуха и топлива, которое после этого подается в камеру сгорания. Поэтому, если топливно-воздушная смесь будет иметь неправильные пропорции, это приведет к неудовлетворительной работе двигателя.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа.
