Насадка на домкрат бутылочный своими руками

Время на чтение: 5 минут

В мастерской у каждого автомобилиста обязательно должен быть качественный и надежный домкрат, который необходим для того, чтобы проводить ремонтные работы и заменять колеса. Его можно использовать в процессе ремонта любой другой техники, для подъема которой нужно прилагать дополнительные усилия.

На сегодняшний день модельный ряд данных устройств весьма разнообразен, поскольку используют их для самых разных целей. К примеру, для ремонта грузовой техники весом более 5 тонн необходим механизм, у которого высокие показатели грузоподъемности, а для легковых транспортных средств можно использовать не такие мощные конструкции. Есть множество других характеристик, с помощью которых можно определить качество гидравлической конструкции, и ее соответствие эксплуатационным требованиям. Но сначала необходимо разобраться, почему именно гидравлическому бутылочному домкрату отдают предпочтение опытные автолюбители в рейтинге других моделей.

Особенности конструкции гидравлического бутылочного домкрата

Специалисты считают конструкцию гидравлического подъемника уникальной и оригинальной. Что касается элементов, из которых она состоит, то их перечень выглядит следующим образом:

• рукоятка и цилиндр;
• насос и клапан;
• винт;
• резервуар;
• шток.

На патрубке резервуара находится всасывающий клапан, который препятствует попаданию воды обратно в цилиндр, если тумблер насоса будет в опущенном положении. Также на патрубке цилиндра расположен нагнетательный клапан, из-за которого жидкость не покидает резервуар даже в том случае, если насосный плунжер находится в поднятом положении.

За счет того, что бутылочный пневмогидравлический домкрат отличается наличием быстроразъемной полумуфты соединения, его можно подключать к насосной станции или к насосу. Что касается основных элементов подъемника, то они представлены корпусом, рабочим телом (гидравлическим маслом) и выдвигаемым плунжером или поршнем.

Устройство гидравлического бутылочного домкрата

Основные характеристики гидравлического бутылочного домкрата, на которые стоит обратить внимание при выборе

При изготовлении бутылочного домкрата используется нержавеющая или простая сталь, но иногда ее могут заменить алюминием.

Вышеперечисленные особенности механизма позволяют использовать его во многих сферах. Также гидравлический домкрат имеет ряд преимуществ и недостатков, на которые нужно обращать внимание при покупке. Итак, к преимуществам относят следующее:

• максимальную плавность эксплуатации;
• высокую грузоподъемность даже в том случае, если прикладывают минимум усилий;
• наличие специальной жидкости, которая не замерзает и не горит.

Что касается недостатков, то они представлены сложностью хранения и перевозки домкрата.

Как выбрать качественный инструмент

По причине того, что сегодня рынок инструментов для ремонта транспортных средств пестрит различными моделями домкратов, при покупке следует обращать внимание на грузоподъемность, конструкцию, тип и многие другие характеристики. Стоит заметить, что рынок все больше наполняется импортными моделями, которые далеко не всегда отличаются высоким качеством.

Такое широкое разнообразие требует тщательного подхода к выбору домкрата для ремонта транспортных средств. Первым делом при покупке подъемника необходимо брать во внимание такие параметры:

• высота подъема и тип привода;
• грузоподъемность;
• максимальный показатель высоты подхвата.

У каждой модели есть определенные ограничения по грузоподъемности, а чтобы определиться, какая конструкция лучше всего подойдет автомобилю, должна быть тщательно изучена техническая документация.

Принцип работы устройства

Что касается принципа работы гидравлического бутылочного домкрата, он довольно прост, поскольку заключается в сообщающихся между собой сосудах. Руки оператора приводят в движение рычаг, который в свою очередь движет нагнетательный насос. Рабочая жидкость перекачивается через плунжер из резервного сосуда в емкость под поршень.

Принцип работы гидравлического бутылочного домкрата

Каждый качок рычага способствует тому, что количество масла под поршнем постепенно увеличивается, за счет чего он начинает выдвигаться из цилиндра гидродомкрата. Подъем того или иного груза происходит с помощью выдвинутого поршня, а с помощью специальных клапанов усилия, прилагаемые оператором, увеличиваются в несколько десятков раз.

Ремонт гидравлического бутылочного домкрата своими руками

Наиболее частыми и распространенными поломками бутылочного домкрата является выход из строя сальников и прокладок, в результате чего происходит вытекание жидкости из рабочего цилиндра. Также еще одна популярная неисправность представлена заклиниванием штока при его обратном ходе.

Начинать ремонтные работы нужно со слива масла, после чего конструкцию разбирают, меняют сальники и уплотнители, заливают новое и качественное масло, а затем прокачивают устройство.

Нередко в рабочей жидкости скапливается грязь, что влечет за собой заклинивание штока подъемника. Для починки заклинившего штока инструмент необходимо полностью разобрать с помощью подготовленного ремкомплекта и тщательно промыть каждую деталь. Если будет обнаружено образование коррозии, следует обработать внешние стенки подъемника.

Всегда стоит помнить, что неправильная эксплуатация (превышение нагрузок, которые указаны в техническом документе) и несвоевременное обслуживание бутылочной гидравлической конструкции приводит к поломкам, устранить которые не всегда легко и возможно. Подъемный телескопический поршень может полностью остановиться или выдвигаться медленно и с рывками.

Обслуживание гидравлического домкрата

В случае, если причина будет обнаружена вовремя, инструмент можно разобрать и отремонтировать, после чего изготовить насадку на домкрат бутылочный своими руками. Но при появлении механических повреждений, таких как неисправность поршня или корпуса подъемника, домкрат рекомендуется списать и приобрести новый, качественный адаптер для бутылочных домкратов с резиновой накладкой.

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники

Внимание! колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Гидравлический домкрат расположен на плавающей платформе -это сделано для того чтобы при подъёме домкрат сохранял правильную геометрию и не перекашивался. Обратите внимание! Соединение рычага и штока домкрата осуществляется через поршневой палец наваренный в верхней части, он так же подвижен, а в качестве опор с обоих сторон наварены пластины 8-10 мм.

Чертежи, фото, видео гаражного подкатного домкрата сделанного своими руками.

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Опорные ролики.

Работа домкрата в действии.

• Обзор
• Характеристики
• Отзывы
• Вопрос по товару

Предназначены для установки на верхнюю опору бутылочного домкрата.

• Опоры выполнены из эластичной и прочной резины, служат надежной защитой верхней опоры домкрата и кузова автомобиля от механических повреждений.
• Подходят для бутылочных домкратов с диаметром штока 28 мм.
• Подходят для артикулов 50323, 50717, 50333, 50752, 50754, 50741, 50743, 51096, 51102, 51125, 51123.

Как сделать гидропресс из бутылочного домкрата

За заводской новый пресс придется выложить немалые деньги. Но его можно сделать самому на основе домкрата. Ничего дефицитного и дорогостоящего для этого не потребуется, разве что некоторое время и трудолюбие.

Понадобится

Прежде чем приступить к работе, приготовим следующие материалы и изделия:

• бутылочный домкрат гидравлического типа;

• стальные трубы квадратного сечения;

• круглую стальную трубу;

• круглый металлический стержень;

• отрезок равнополочного стального уголка;

• стальные листы различной толщины;

• баллончики с грунтовкой и защитной краской по металлу;

• скотч или изоленту;

• кусок противоскользящего материала и т. д.

Для работы потребуются: тиски и струбцины, маркер, линейка и рулетка, болгарка, гриндер и дрель, сверлильный и наждачный станки, сварочное оборудование, ножовка по металлу и др.

Процесс изготовления пресса из домкрата

Вырезаем из толстого листа металла основание под домкрат, используя для разметки линейку, угольник и мел, для закрепления – струбцины и для резки – болгарку.
Выравниваем торец квадратной трубы, отрезая от ее края небольшое кольцо. Отмеряем рулеткой от выравненного торца отрезок нужной длины и отрезаем его болгаркой.
На прямоугольное основание устанавливаем вертикально отрезок квадратной трубы и рядом домкрат, чтобы убедиться в точности размеров и взаимного расположения этих узлов.

Измеряем линейкой расстояние от стойки до центра выдвижного упора домкрата и с учетом этого из толстого листа металла вырезаем квадратную пластину с помощью болгарки.

Отрезаем от равнополочного стального уголка четыре одинаковых по длине фрагмента. На гриндере удаляем заусенцы и снимаем фаски с кромок всех деталей, подвергнутых резке. Плоские поверхности шлифуем болгаркой с соответствующими насадками.

Сверлим дрелью вначале предварительно, а затем окончательно в одной полке двух фрагментов уголков пару отверстий по ее центру перпендикулярно углу.

Вставляем в них отрезки стального стержня с наружной длиной немного больше стороны квадратной трубы. Изнутри они также должны слегка выступать над плоскостью полки. Завариваем их в таком положении, используя тиски.


Затем укладываем на уголок со стержнями другой так, чтобы образовался замкнутый контур, и свариваем их по стыкам снаружи и внутри. Обрабатываем швы на гриндере.

Закрепляем бутылочный домкрат в тиски и струбцинами, и болгаркой со шлифовальным кругом удаляем наружное покрытие.
Немного выкручиваем из выдвижного штока винтовой удлинитель, кантуем домкрат и рифленой опорой ставим его вертикально в центр квадрата, вырезанного из толстого стального листа, и выполняем сварку. Очищаем шов от шлака металлической щеткой.
Опускаем домкрат на прямоугольное основание, выверяем точность установки по месту и привариваем по контуру его опоры.

Размечаем и накерниваем центры отверстий вдоль стойки из квадратной трубы. Дрелью в два этапа выполняем сквозные отверстия через две противолежащие стороны. Убеждаемся, что стержни, приваренные к замкнутому уголковому контуру, входят в любые два соседние по высоте отверстия.

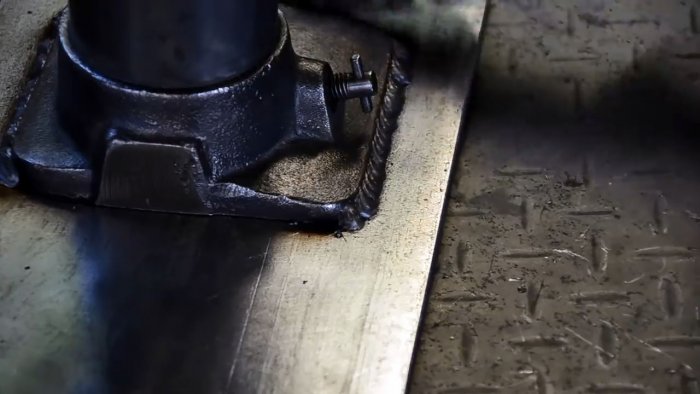

Устанавливаем стойку впритык к домкрату и привариваем ее по контуру к стальному основанию. Швы зачищаем металлической щеткой. Вставляем стержни в отверстия стойки на нужной высоте.


Разбираем привод основного цилиндра и обрабатываем их на наждачном станке для подготовки к покраске.
Отрезок круглой трубы очищаем от старой краски, закрепляем к торцу металлическую крышку, обрабатываем на гриндере и привариваем к рычагу нагнетательного плунжера в качестве удлинителя.
Покрываем всю конструкцию вначале грунтовкой, а затем защитной краской по металлу, прикрыв изолентой поверхность подвижной опоры, основание нагнетательного плунжера, сбросной клапан и т. д. Затем собираем механизм привода нагнетательного плунжера и проверяем работу устройства без нагрузки.


На контактную плоскость верхнего упора наклеиваем противоскользящий материал, сдавливаем струбциной, выдерживаем до полного высыхания клея и устанавливаем его на место.


Проверяем гидропресс в деле, вдавливая клин в торец топорища с насаженной головкой. Упираем конец топорища в верхний упор, а основание клина – в поверхность подвижной опоры.

Приводим в действие нагнетательный плунжер и подвижная опора, поднимаясь, вдавливает клин в разрез на торце топорища. Достигнув требуемого результата, стравливаем давление из рабочего цилиндра и извлекаем топор из пресса.

Смотрите видео

Насадка на домкрат бутылочный своими руками

Время на чтение: 5 минут

В мастерской у каждого автомобилиста обязательно должен быть качественный и надежный домкрат, который необходим для того, чтобы проводить ремонтные работы и заменять колеса. Его можно использовать в процессе ремонта любой другой техники, для подъема которой нужно прилагать дополнительные усилия.

На сегодняшний день модельный ряд данных устройств весьма разнообразен, поскольку используют их для самых разных целей. К примеру, для ремонта грузовой техники весом более 5 тонн необходим механизм, у которого высокие показатели грузоподъемности, а для легковых транспортных средств можно использовать не такие мощные конструкции. Есть множество других характеристик, с помощью которых можно определить качество гидравлической конструкции, и ее соответствие эксплуатационным требованиям. Но сначала необходимо разобраться, почему именно гидравлическому бутылочному домкрату отдают предпочтение опытные автолюбители в рейтинге других моделей.

Особенности конструкции гидравлического бутылочного домкрата

Специалисты считают конструкцию гидравлического подъемника уникальной и оригинальной. Что касается элементов, из которых она состоит, то их перечень выглядит следующим образом:

• рукоятка и цилиндр;
• насос и клапан;
• винт;
• резервуар;
• шток.

На патрубке резервуара находится всасывающий клапан, который препятствует попаданию воды обратно в цилиндр, если тумблер насоса будет в опущенном положении. Также на патрубке цилиндра расположен нагнетательный клапан, из-за которого жидкость не покидает резервуар даже в том случае, если насосный плунжер находится в поднятом положении.

За счет того, что бутылочный пневмогидравлический домкрат отличается наличием быстроразъемной полумуфты соединения, его можно подключать к насосной станции или к насосу. Что касается основных элементов подъемника, то они представлены корпусом, рабочим телом (гидравлическим маслом) и выдвигаемым плунжером или поршнем.

Устройство гидравлического бутылочного домкрата

Основные характеристики гидравлического бутылочного домкрата, на которые стоит обратить внимание при выборе

При изготовлении бутылочного домкрата используется нержавеющая или простая сталь, но иногда ее могут заменить алюминием.

Вышеперечисленные особенности механизма позволяют использовать его во многих сферах. Также гидравлический домкрат имеет ряд преимуществ и недостатков, на которые нужно обращать внимание при покупке. Итак, к преимуществам относят следующее:

• максимальную плавность эксплуатации;
• высокую грузоподъемность даже в том случае, если прикладывают минимум усилий;
• наличие специальной жидкости, которая не замерзает и не горит.

Что касается недостатков, то они представлены сложностью хранения и перевозки домкрата.

Как выбрать качественный инструмент

По причине того, что сегодня рынок инструментов для ремонта транспортных средств пестрит различными моделями домкратов, при покупке следует обращать внимание на грузоподъемность, конструкцию, тип и многие другие характеристики. Стоит заметить, что рынок все больше наполняется импортными моделями, которые далеко не всегда отличаются высоким качеством.

Такое широкое разнообразие требует тщательного подхода к выбору домкрата для ремонта транспортных средств. Первым делом при покупке подъемника необходимо брать во внимание такие параметры:

• высота подъема и тип привода;
• грузоподъемность;
• максимальный показатель высоты подхвата.

У каждой модели есть определенные ограничения по грузоподъемности, а чтобы определиться, какая конструкция лучше всего подойдет автомобилю, должна быть тщательно изучена техническая документация.

Принцип работы устройства

Что касается принципа работы гидравлического бутылочного домкрата, он довольно прост, поскольку заключается в сообщающихся между собой сосудах. Руки оператора приводят в движение рычаг, который в свою очередь движет нагнетательный насос. Рабочая жидкость перекачивается через плунжер из резервного сосуда в емкость под поршень.

Принцип работы гидравлического бутылочного домкрата

Каждый качок рычага способствует тому, что количество масла под поршнем постепенно увеличивается, за счет чего он начинает выдвигаться из цилиндра гидродомкрата. Подъем того или иного груза происходит с помощью выдвинутого поршня, а с помощью специальных клапанов усилия, прилагаемые оператором, увеличиваются в несколько десятков раз.

Ремонт гидравлического бутылочного домкрата своими руками

Наиболее частыми и распространенными поломками бутылочного домкрата является выход из строя сальников и прокладок, в результате чего происходит вытекание жидкости из рабочего цилиндра. Также еще одна популярная неисправность представлена заклиниванием штока при его обратном ходе.

Начинать ремонтные работы нужно со слива масла, после чего конструкцию разбирают, меняют сальники и уплотнители, заливают новое и качественное масло, а затем прокачивают устройство.

Нередко в рабочей жидкости скапливается грязь, что влечет за собой заклинивание штока подъемника. Для починки заклинившего штока инструмент необходимо полностью разобрать с помощью подготовленного ремкомплекта и тщательно промыть каждую деталь. Если будет обнаружено образование коррозии, следует обработать внешние стенки подъемника.

Всегда стоит помнить, что неправильная эксплуатация (превышение нагрузок, которые указаны в техническом документе) и несвоевременное обслуживание бутылочной гидравлической конструкции приводит к поломкам, устранить которые не всегда легко и возможно. Подъемный телескопический поршень может полностью остановиться или выдвигаться медленно и с рывками.

Обслуживание гидравлического домкрата

В случае, если причина будет обнаружена вовремя, инструмент можно разобрать и отремонтировать, после чего изготовить насадку на домкрат бутылочный своими руками. Но при появлении механических повреждений, таких как неисправность поршня или корпуса подъемника, домкрат рекомендуется списать и приобрести новый, качественный адаптер для бутылочных домкратов с резиновой накладкой.

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как самостоятельно сделать гаражный подкатной домкрат для подъёма автомобиля своими руками, а так же рассмотрим чертежи, фото и видео конструкции. Автолюбители прекрасно знают, что при эксплуатации авто нередко приходится его поддомкрачивать для замены резины с летней на зимнюю и наоборот, а так же бывают проколы камеры и для ее ремонта необходимо снять и разбортировать колесо. С бескамерными покрышками тоже приключаются «курьёзы» Возиться с стандартным автомобильным домкратом не всегда удобно, как говорится «согнувшись в три погибели))» По этой причине был придуман подкатной домкрат, очень прост в эксплуатации и обслуживании.

Конструкция включает в себя гидравлический домкрат 2 т «бутылка» основание и подъемный рычаг с резиновой прокладкой «подушкой» Для удобства перемещения домкрата, установлены опорные подшипники Внимание! колесики установлены таким образом, что они касаются поверхности пола только в наклонном положении, а в рабочем приподняты -это сделано для того чтобы не было скольжения во время подданкрачивания автомобиля.

Рычаг имеет своеобразную форму, все размеры и углы даны в чертежах. Подъём осуществляется на 50 см от уровня пола, что позволяет производить замену обеих колес авто не перезаряжая домкрата. На конце рычага расположена резиновая прокладка «подушка»

Гидравлический домкрат расположен на плавающей платформе -это сделано для того чтобы при подъёме домкрат сохранял правильную геометрию и не перекашивался. Обратите внимание! Соединение рычага и штока домкрата осуществляется через поршневой палец наваренный в верхней части, он так же подвижен, а в качестве опор с обоих сторон наварены пластины 8-10 мм.

Чертежи, фото, видео гаражного подкатного домкрата сделанного своими руками.

Высота подъёма рычага составляет 50 см.

Общий вид конструкции.

Домкрат размещён на подвижной платформе.

Опорные ролики.

Работа домкрата в действии.

• Обзор
• Характеристики
• Отзывы
• Вопрос по товару

Предназначены для установки на верхнюю опору бутылочного домкрата.

• Опоры выполнены из эластичной и прочной резины, служат надежной защитой верхней опоры домкрата и кузова автомобиля от механических повреждений.
• Подходят для бутылочных домкратов с диаметром штока 28 мм.
• Подходят для артикулов 50323, 50717, 50333, 50752, 50754, 50741, 50743, 51096, 51102, 51125, 51123.

Накладка для подкатного домкрата

Всем привет,

Если Вы еще не «переобулись» на зимнюю резину, то самое время сделать это как можно быстрее. В обзоре пойдет речь, о штуке, которая может несколько улучшить этот процесс, если Вы используете подкатной гидравлический домкрат.

Те кто менял колеса с помощью такого домкрата самостоятельно знает, на несущем упоре (та часть, которая поднимает автомобиль) есть металлическая чашка, которая при подъеме упирается в корпус автомобиля:

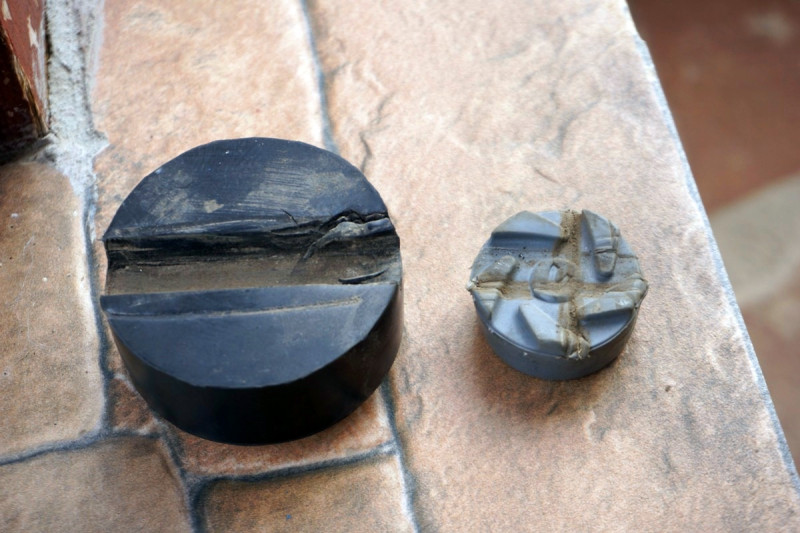

Чашка, обычно, имеет четыре выступа, которые, при установке домкрата, подводятся под специальную площадку на машине (если она есть), чтобы она оказывалась между ними. При этом идет контакт металла чашки с металлом кузова автомобиля и, с учетом того, что на эту штуку приходится вся понимаемая масса, в месте упора могут остаться вмятины или цапрапины пластика и металла. В принципе, многие поводят домкрат и под какую-нибудь широкую часть несущего кузова и упирают чашку туда, но и в этом случае,.также, возможны повреждения, например, антикора. Чтобы таких повреждений не произошло, многие модели домкратов оснащаются резиновыми накладками на чашку (хотя, часто, используют простую более-менее толстую доску)…


Однако, если такой штуки в комплекте нет или она потерялась, ее можно заказать отдельно:

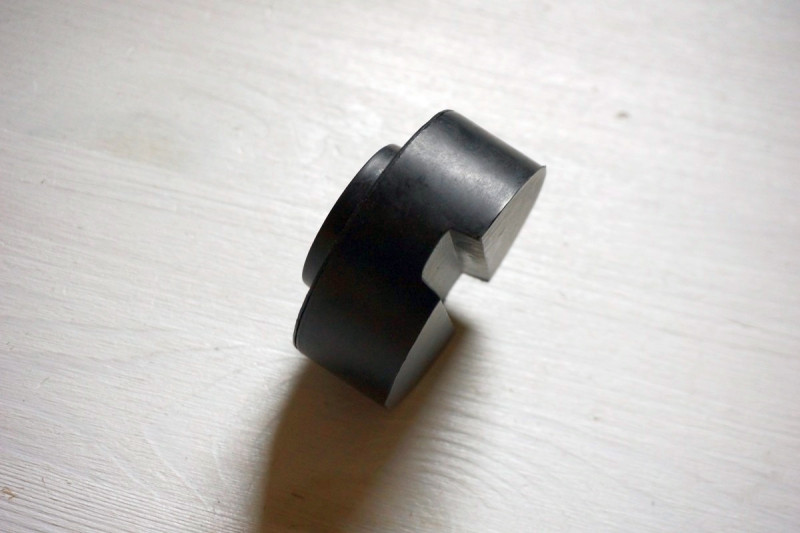

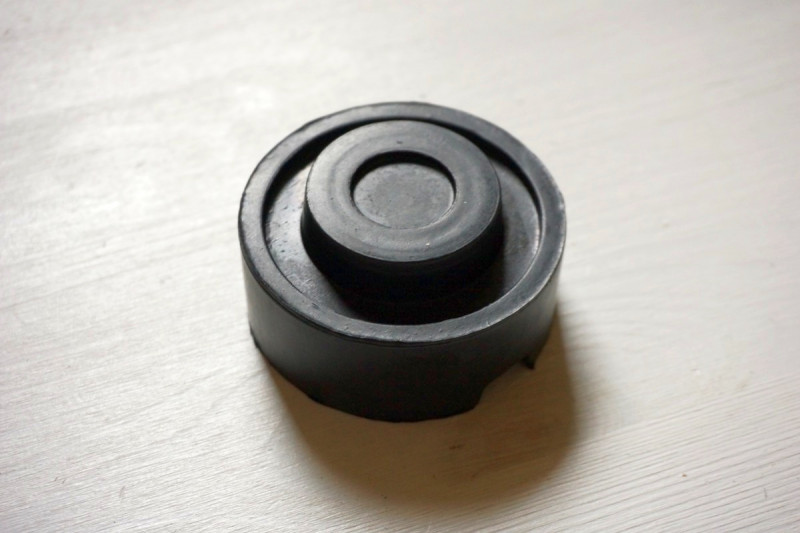

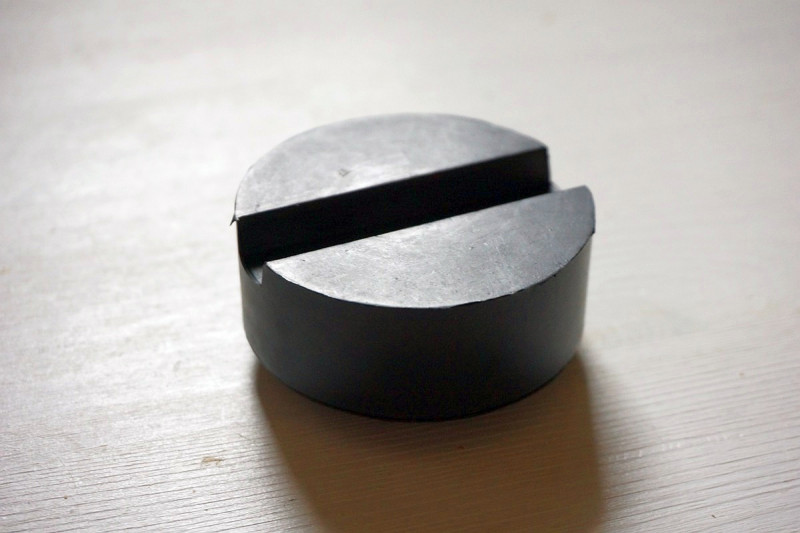

Выполнена штука из ооочень плотной резины, пальцем ее продавить, практически, невозможно. Отдельных слов заслуживает запах, это классическая мегавонючка, амбре от которой ощущалось еще на момент получения запакованного пакета на почте. В распакованном виде — сразу лучше отнести в хорошо проветриваемое помещение, а лучше на улицу, по крайне мере на несколько дней.

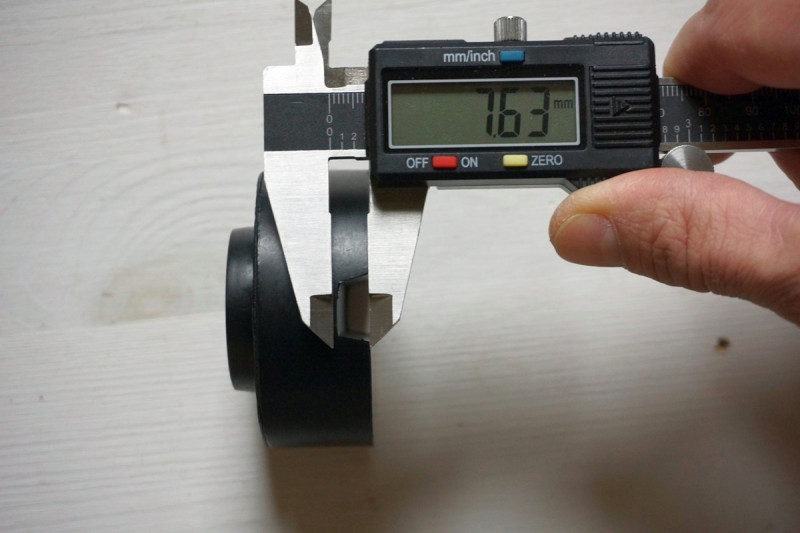

Размеры нашлепки:

Продольный паз, шириной 15 и глубиной около 8мм, имеет некоторое сужение к своему дну, вероятно, для пущей удерживающей способности:


Вес (достаточно тяжелая из-за высокой плотности материала):

Через несколько дней, можно уже брать руками, без риска, что от них потом будет вонять резиной:

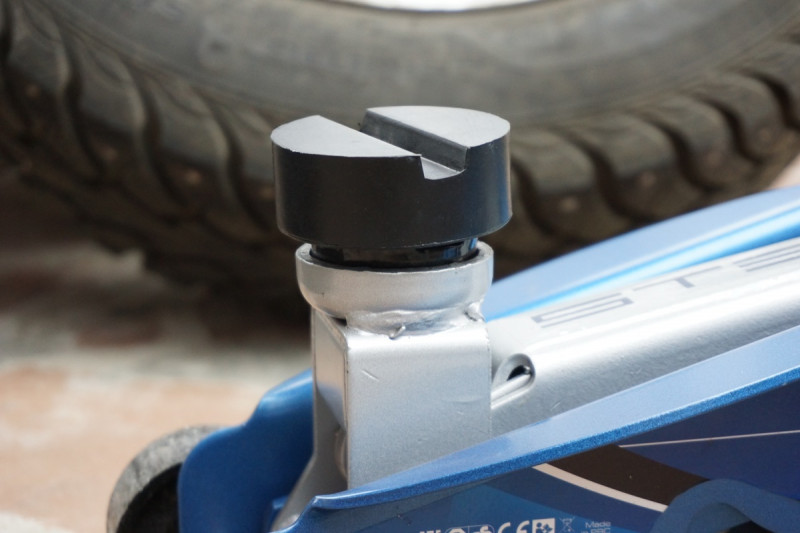

Установка на домкрат. Вставляется в чашку плотно и не болтается (если будете брать, измеряйте размер у своего домкрата, посадочный диаметр может быть другой). Установить нужно, чтобы горизонтальная прорезь проходила между «зубцами» чашки:

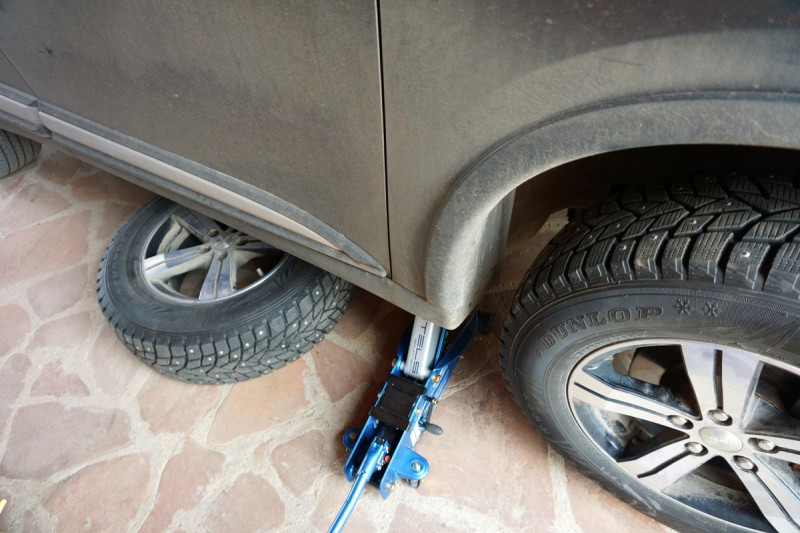

Испытания проводились на двух авто — небольшой седан и немаленький кроссовер.

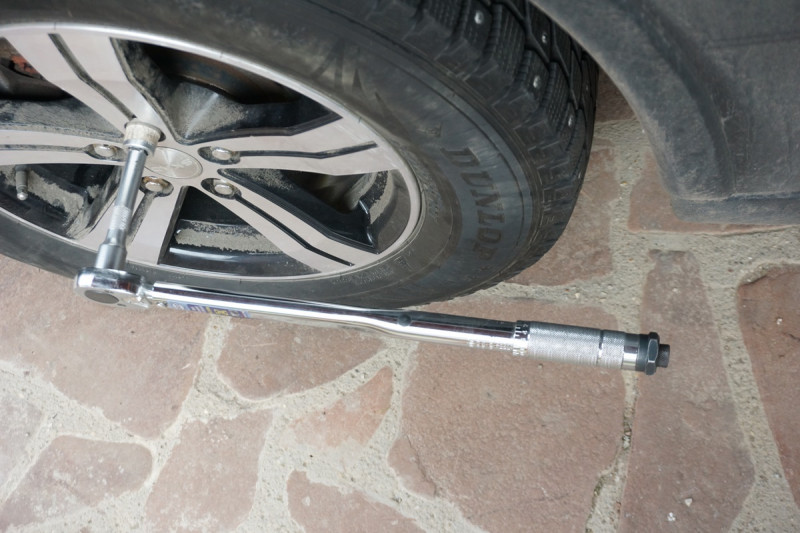

Седан:

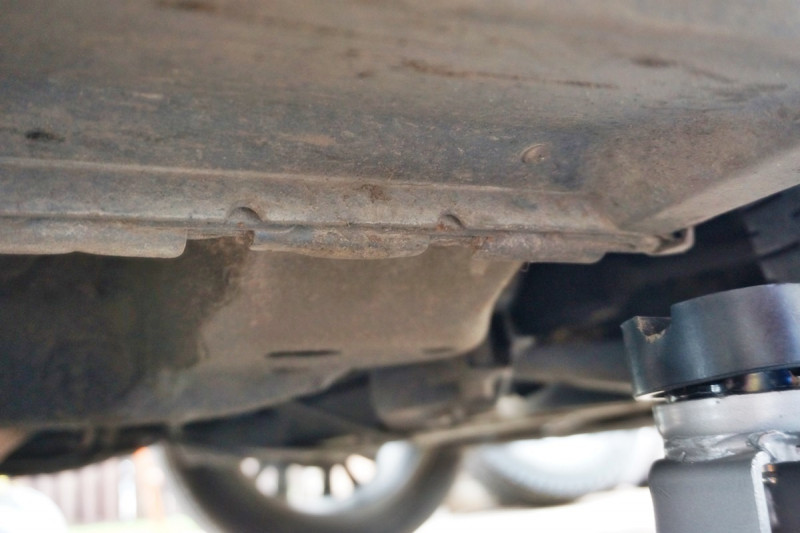

Подводим под специально усиленное под домкрат место на кузове:


Вид снизу:

На переднем плане видны застарелые повреждения на кузове в месте контакта, судя по всему, от штатного домкрата:

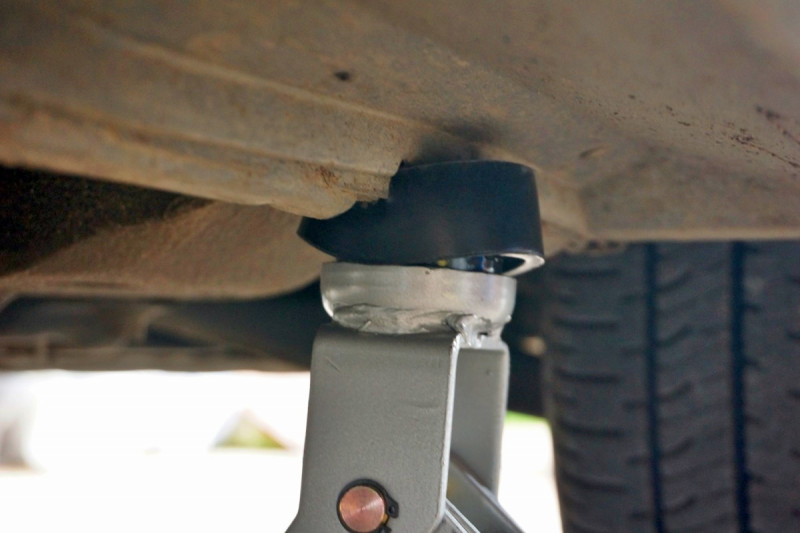

Резина прожимается, но учитывайте, что под ней металлическая чашка с выступами:
