Полезные советы автомобилистам — журнал За рулем

Очередной топ-6 полезных советов, присланных читателями в отдел испытаний журнала «За рулем». Включаем фантазию!

ПРИКУРИТЬ НЕ НАЙДЕТСЯ?

С. КОРОЛЕВ, Белоруссия, Гомель

Foto 2а

В продаже есть немало проводов для «прикуривания», но большинство из них быстро разочаровывают. Причина проста — экономия меди до абсурда. Решив закрыть этот вопрос, я купил шесть метров кабеля КГ‑10 (он гибкий, сечение медной жилы 10 мм²). Заодно — четыре сварочных «крокодила» на ток 200 А, а для заделки в них концов кабеля — четыре омедненных наконечника.

Разрезав кабель пополам, всё собрал, причем соединил половины прикуривателя хомутами со смещением на 300 мм, чтобы при подключении к батарее свободные «крокодилы» не замкнули. Наконец, синей и красной изоляционной лентой обозначил «плюс» и «минус». Самодельный комплект обошелся не дороже сомнительных «фирменных» проводов. Он не нагревается даже при пуске КамАЗа и не раз выручал меня и моих друзей.

Материалы по теме

НАУЧНАЯ ОРГАНИЗАЦИЯ ТРУДА

П. АРБУЗОВ, Московская область

Нередко ремонтные операции, выполненные на одной стороне автомобиля, приходится повторять c противоположной.

Если при этом используется серьезный арсенал инструментов, приспособлений, запчастей, смазок, технических жидкостей, то при смене рабочего места тяжело все это таскать в руках. Да и риск что-либо уронить, разлить, разбить вполне реален.

В какой-то мере от этих проблем избавляет обыкновенная тележка из супермаркета. Раздобыл ее просто: работники торговли охотно отдали сломанную — и спасибо сказали.

Починка тележки в гараже заняла полчаса.

РУССКИЙ — НЕМЦУ

Ю. МИХАЙЛОВ, Московская область

Foto 3

На старом универсале Opel Astra пришли в негодность фонари освещения номерного знака. Можно, конечно, заказать фирменные — но зачем? Они настолько просты, что позволяют заменить любыми, подходящими по размерам и не портящими облик машины. Я купил фонари от ВАЗ‑2110. На немецкое железо легли отлично, проблем с подключением не было. Светят не хуже оригинальных и, я надеюсь, окажутся даже надежнее: конструкция закрытая, защищенная от пыли и влаги. Крепеж — обычными саморезами с широкими шляпками.

И НИ ОДНОГО МИНУСА!

Н. ГАЛИМОВ, Кемеровская область

Foto 4

После того как в очередной раз на ВАЗ‑2114 случилась утечка антифриза, мне пришло в голову установить в расширительный бачок сосок от бескамерной шины. Теперь с помощью насоса или компрессора с манометром легко проверить целостность крышки: герметична ли она при рабочих давлениях. Напомню, что допустимое избыточное давление в системе — 0,9…1,1 МПа. Далее, поставив глухую крышку, нетрудно найти места утечек жидкости. Наконец, упрощается слив охлаждающей жидкости: опускаешь патрубок подогрева дросселя в ведро — и включай компрессор!

А ЕЖИК — В ТУМАНЕ…

М. ПОЛЯКОВ, Углич

На наших дорогах камни, вылетающие из-под колес, — явление обычное; считать себя защищенным от такого обстрела можно разве что на подземной парковке. Головной свет, как известно из Правил дорожного движения, нынче должен быть включен даже днем, а вот противотуманками многие пользуются лишь изредка, когда они действительно необходимы. В остальное время есть смысл их прикрыть. На седане Renault Logan 2014 года выпуска я использую в этих целях легкосъемные вкладыши, вырезанные из листового фольгированного пенофола, не имеющего клеевого слоя. Толщина каждого вкладыша 10 мм, а диаметр несколько больше диаметра стекла фары. Благодаря этому они, вставленные в гнезда бампера перед стеклами противотуманок, сидят надежно. В то же время снять их очень просто.

ДВЕ ПРОБКИ

C. КИРГИЗОВ, Московская область

Foto 1  Kirgizov

Собравшись заменить антифриз на седане Hyundai Elantra 2004 года, столкнулся с проблемой: доступу к сливной пробке радиатора мешала защита моторного отсека. Как известно, демонтаж этой «брони» — не всегда легкая работа, да еще и весьма грязная. Между тем можно обойтись и без демонтажа. Непосредственно под сливной пробкой я просверлил отверстие диаметром 10 мм, которое позволяет подобраться к ней подходящей отверткой. Если верхняя пробка радиатора герметична (это условие исправности системы!), жидкость из нижнего отверстия не вытекает. Вставив в него один конец подходящего шланга, другой опускаю в емкость для слива, а затем уже спокойно открываю верхнюю пробку. Жидкость стечет очень аккуратно, и под машиной будет сухо.

Делаем прикуриватель из фонарика


Уникальные аксессуары всегда интересны тем, что не всегда удается угадать для чего они предназначены с первого взгляда. Представляем вашему вниманию обзор видеоролика, который посвящен изготовлению такого аксессуара. Автор идеи делает прикуриватель из обыкновенного фонарика.

Первым делом просмотрим авторский видеоролик

Итак, нам понадобится:
- фонарик;
- переменное сопротивление;
- алюминиевая заклепка.


Начнем с разборки фонарика. Автор идеи использует обычный светодиодный фонарик. В начале он изготавливает деталь, которая служит корпусом для лампочки, однако этот шаг можно пропустить, использовав заводскую деталь.

В переменном сопротивлении установлена тонкая нихромовая спираль, которая будет накаляться от электрического тока. Поэтому нужно разобрать переменное сопротивление.

Достаем обмотку из нихромовой проволоки.

На крышке переменного сопротивления проделываем отверстие под диаметр алюминиевой заклепки.

Также нам понадобится сделать небольшую шайбу заглушку. Для этого можно использовать еще одну крышку переменного сопротивления. На ней проделываем небольшое отверстие посередине.

Теперь нам необходимо обмотать нихромовую нить с небольшим запасом. Алюминиевая заклепка будет служить контактом и одновременно удерживать нихромовую нить.


Затем вставляем заклепку в отверстие и прессуем ее.

Наносим на корпус лампочки клей, пропускаем спираль в середину и приклеиваем деталь на крышку переменного сопротивления.

Просовываем нихромовую нить через отверстие на заглушке. Вставляем заглушку в корпус для лампочки.


Второй конец спирали нужно закрепить на корпусе детали. Для этого можно использовать кусок алюминия, который можно установить в сам корпус, проделав во внутренней части небольшое отверстие.


Следует уточнить, что при использовании длинного куска спирали, мощности батареек будет не хватать для разогревания до красна. Поэтому перед окончательно сборкой советуем поэкспериментировать с длиной и укоротить нить при необходимости.


Прикуриватель готов. Можно собирать фонарик обратно и делиться идеей с друзьями.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Инструкция по выбору и изготовлению проводов для прикуривания авто своими руками

Провода необходимые для прикуривания можно купить готовые, но часто их качество оставляет желать лучшего. Поэтому многие автомобилисты изготавливают их своими руками. Как сделать провода для прикуривания автомобиля своими руками, рассказывается в этой статье.

Содержание

[ Раскрыть]

[ Скрыть]

Золотые правила выбора проводов для прикуривания

Зимой возможна ситуация, когда не заводится машина из-за разрядившейся аккумуляторной батареи. Завести в этом случае двигатель можно, прикурив от аккумулятора другого автомобиля. Но может случиться так, что даже если нашелся водитель согласившейся дать прикурить от своего аккумулятора, может не оказаться в наличии проводов для прикуривания. Поэтому любой водитель, особенно в зимнее время, должен их иметь в своем багажнике.

Провода для прикуривания авто
Провода для прикуривания автоПровода для прикуривания авто

От покупки готовых прикуривателей автолюбителей удерживает их низкое качество, которые порой приходят в негодность после первого использования. Поэтому следует знать, как выбрать качественные провода для прикуривания.

При покупке нужно руководствоваться такими критериями:

  • в первую очередь следует уяснить, что качественные изделия не могут стоить дешево: хороший материал стоит дорого, а зажимы имеют сложную конструкцию;
  • высокая цена не гарантирует качество, но если вы решились на дорогую покупку, то следует с особой придирчивостью осматривать товар, чтобы убедиться в его высоком качестве;
  • можно проходить мимо изделий, у которых некачественная или неразборчивая надпись;
  • если в перечне технических параметров какого-то не хватает, то нужно уточнять у продавца: иногда все параметры указываются только в сертификате изделия.

Эти правила известны всем, но многие ими пренебрегают из-за нехватки времени и стеснения, хотя это поможет избежать проблем в будущем (Avtozvuk.ua — База Автозвука).

Готовые прикуриватели нужно покупать с техническими параметрами несколько завышенными, чтобы они гарантировано подошли.

Провода для прикуривания должны отвечать следующим требованиям:

  1. Длина проводов не должна быть меньше 1,5 метра, так как борта машин будут соприкасаться, что недопустимо. При очень длинном проводе возможны большие потери напряжения, пока ток будет идти от донора к реципиенту. Допускается длина в пределах от 2 до 4 метров.
  2. Диаметр проводов не должен быть меньше 6 мм. Следует искать кабель, сечение которого должно составлять 9-12 мм. Хотя он стоит дороже, но не стоит на этом экономить. Сечение влияет на силу передаваемого тока: чем оно толще, тем более сильный ток может проходить по проводам.
  3. Идеальным материалом для зажимов (крокодилов) является медь. Поэтому не стоит покупать крокодилы из более дешевых материалов. Определить, что провода изготовлены из меди можно по их весу — они должны быть тяжелыми.
  4. Пусковой ток должен быть равным 200 А.

    Внешний вид качественных прикуривателейВнешний вид качественных прикуривателейВнешний вид качественных прикуривателей

  5. Во время прикуривания неизбежны потери напряжения, но они не должны превышать 2,3 В, если шнур длиной 1,5 метра. На выходе напряжение не должно быть ниже 9 В.
  6. Особое внимание следует уделять соединениям – это самые уязвимые места в электросхемах. В нашем случае – это стыки проводов и крокодилов. Выбирать нужно прикуриватель, у которого прикуривающий кабель припаян к зажиму.
  7. Крокодилы должны иметь большие площадки, чтобы обеспечить лучший контакт. Обратить внимание нужно на силу зажима. Если захват будет слабым, он не удержит крокодилы при прикуривании. Если зажимы соскочат, может произойти короткое замыкание, которое может привести к неприятным последствиям.
  8. Важно также обратить внимание на качество изоляции. Прикуриватель приходится использовать чаще всего зимой при морозе. Некачественная обмотка лопается, пропускает ток и повреждает кабель. Лучшим вариантом является силиконовая резина.
Изоляция из силиконовой резиныИзоляция из силиконовой резиныИзоляция из силиконовой резины

Если вы нашли прикуриватели, отвечающие этим требованиям, но производитель неизвестный, можно смело их покупать, так как они точно не подведут.

Самостоятельное изготовление проводов для прикуривания

Найти качественные провода для прикуривания довольно сложно, порой проще и быстрее их смастерить своими руками. Для этого не понадобится специальных знаний, и сделать их может любой автолюбитель.

Для изготовления средства для прикуривания необходимо закупить необходимые материалы. Провод длиной 6 метров сечением не менее 9 мм, его потом можно будет разрезать на два по три метра. Сечение более 10 мм сможет выдержать высокие нагрузки.

Важно, чтобы у проводов была надежная изоляция. Это должна быть силиконовая или морозостойкая резина, маркируемая как ХЛ. Иначе, в морозы изоляция будет ломаться, не будет качественно пропускать ток, и защищать провода.

Важным шагом является изготовление крокодилов для клемм АКБ. Лучше приобретать сварочные зажимы для заземления. У них крепкий корпус, который не деформируется со временем. Благодаря мощной пружине, которая установлена на крокодилах, падение напряжение в месте контакта будет меньше. Правда, зажимы нужно доработать, так как они имеют небольшую площадь контакта, если учесть форму клемм аккумуляторной батареи

Подключение к клеммам АКБПодключение к клеммам АКБПодключение к клеммам АКБ

Аккумуляторная клемма закругленная и вытянутая, на крокодиле она должна соответствовать формой. Иначе зажим будет касаться клемм небольшой площадью и пользы от толстого провода не будет, так как будет потеря напряжения.Припаиваемые провода нужно расплющить, тем самым, увеличив площадь контактов и уменьшив потерю тока.

Можно купить обычные зажимы, улучшив их установкой медных пластин. Толщина пластин должна быть 1,5 — 2 мм. Выгнуть их можно с помощью плоскогубцев. После придания необходимой формы, пластины можно закрепить на крокодилах. В качестве крепежного материала оптимальным вариантом будут клепки или стальные винты. Чтобы повысить эффективность зажимов, прижимные части желательно соединить с помощью специального провода «АМГ».

На последнем этапе нужно припаять крокодилы к проводам. Перед тем как припаивать детали, необходимо припаиваемую часть зажима и провода пролудить (нанести олово). Далее мощным паяльником следует осуществить соединение. Качественное припаивание обеспечит тугоплавкий припой и нейтральный флюс.

Готовые самодельные крокодилыГотовые самодельные крокодилыГотовые самодельные крокодилы

Следуя данным рекомендациям, можно обеспечить свой автомобиль надежными и долговечными проводами для прикуривания, изготовленными своими руками.

Загрузка ...Загрузка ... Загрузка ...

Видео «Самодельные провода для прикуривания»

В этом видео демонстрируется, как изготовить провода для прикуривания своими руками (автор — Евгений Семенов).

ИК фен из... прикуривателя от автомобиля

Вроде тема не новая, но вероятно не все с ней знакомы — как и просили, написал небольшой обзор устройства, облегчающего отпаивание всякого рода SMD и МЕЛКОсхем 🙂

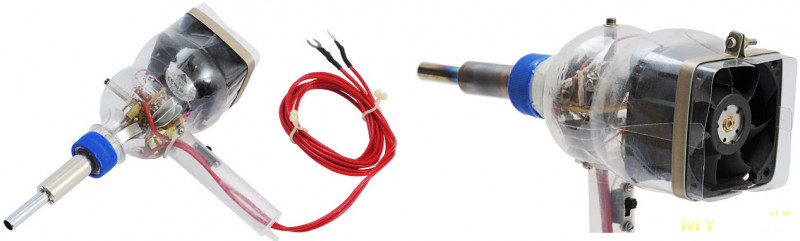

Пик актуальности этой темы прошел несколько лет назад, во времена недоступности паяльных станций и фенов (как по наличию, так и по цене). На тот момент довольно активно использовались всякого рода самоделки…

Для «разовых» работ, применение самодельного ИК фена вполне оправдано и сейчас — не всем подойдет вариант покупки станции, для того что бы пару раз в год выпаять несколько малоразмерных компонентов. Тем более, что для «изготовления» самой простой конструкции требуется всего пара минут и подходящий источник питания.

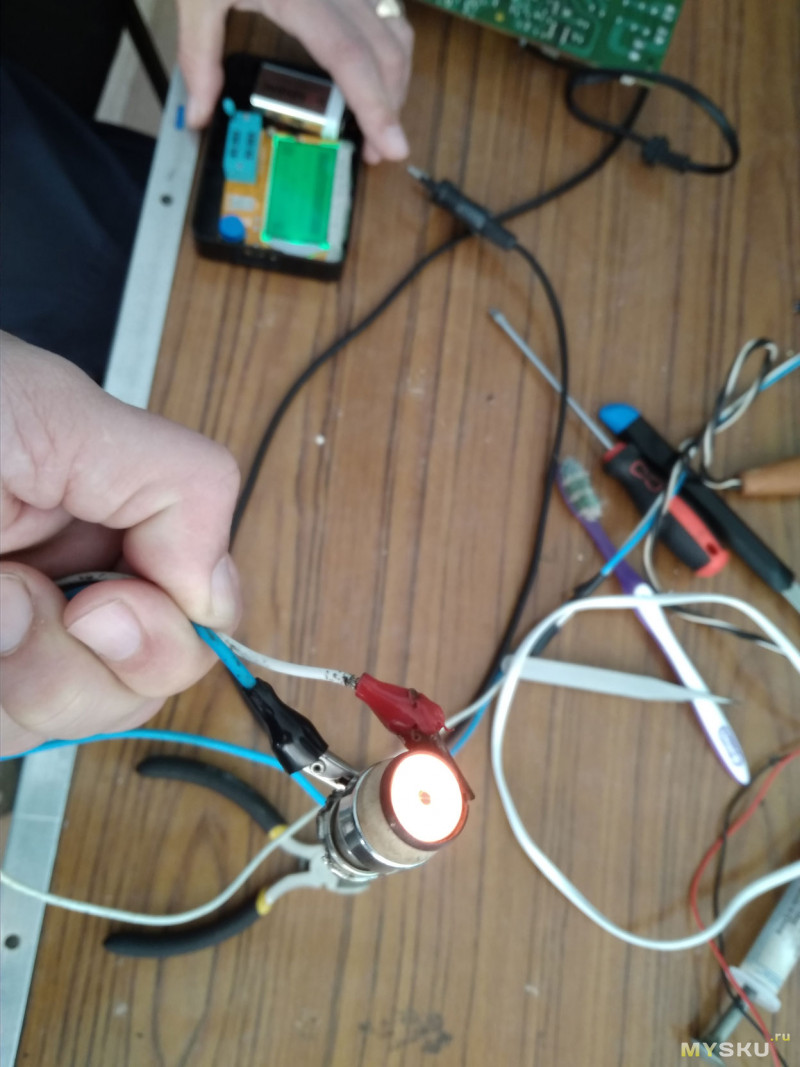

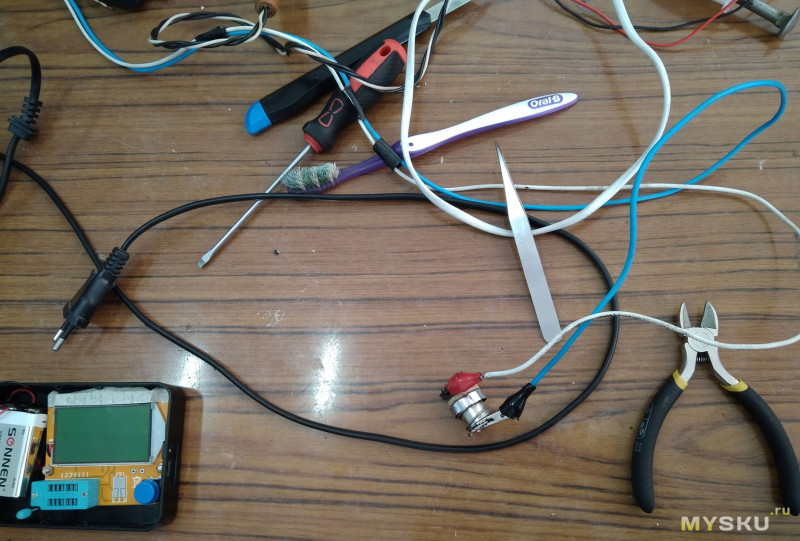

Впервые узнал о подобном варианте выпаивания от подчиненного, ранее он работал в РЭМ. Почти все свободное время занимается всякого рода ремонтами, поэтому «знает толк» в извращениях такого рода :)))) Сам он не особо «напрягается» по-поводу внешнего вида устройства 🙂 — это именно тот вариант, который он реально использует в работе… 😉


Он даже не снимал изоляцию с «крокодилов», поэтому она у него некисло подгорает 🙂

В принципе можно вообще ничего не переделывать в прикуривателе, а просто подключиться к нагревателю крокодилами со снятыми изолирующими кожухами. Пластиковые детали прикуривателя тоже лучше удалить.

В простейшем варианте корпус прикуривателя просто берется кусачками и придерживается на небольшом расстоянии от отпаиваемых элементов.

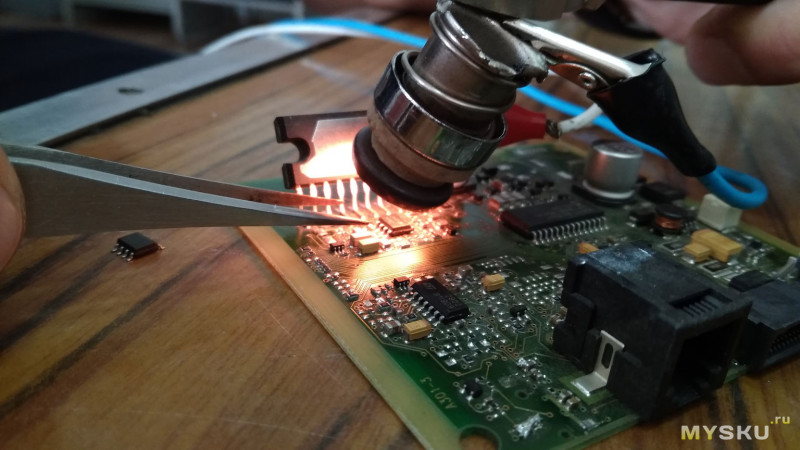

Для примера отпаиваем пару деталей.


Работа этой приспособой не идёт ни в какое сравнение с паяльным феном-нет шума и реактивной струи, только ИК-излучение (в чистом виде) и естественная конвекция. Тихо и спокойно + весь флюс остаётся на месте… Красота!

Уже работая у меня, с помощью этой «адской машинки» товарищ восстановил несколько «айфонов» (менял отдельные компоненты), выпаивал микросхемы из ТВ приставок для считывания и записи прошивок, что-то ваял на плате старой плазмы…
Ладно бы не было под рукой паяльной станции с феном, но она имеется (может и не особо крутая, но все же).

Изготовление ИК-фена из прикуривателя от автомобиля

Для эксперимента, попробовал облагородить внешний вид ИК-фена, используя «отходы производства»(всякий хлам, которого хватает на работе — то что жалко сразу отправить в мусорку). На все потребовалась пара часов времени.

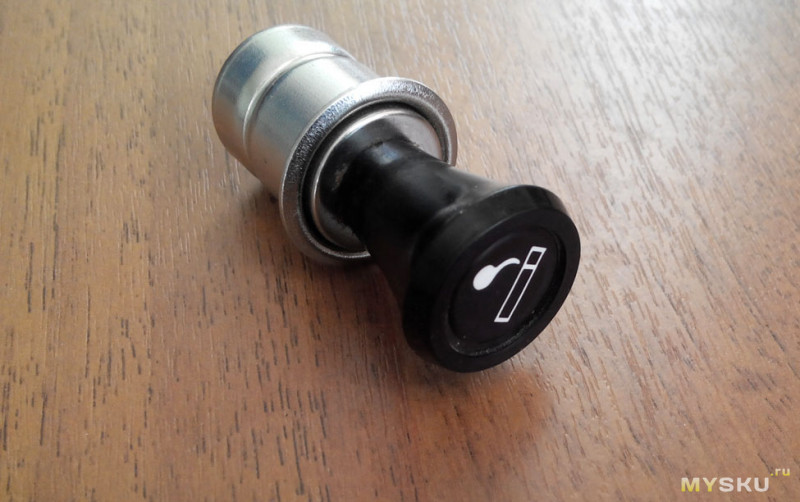

Новый прикуриватель

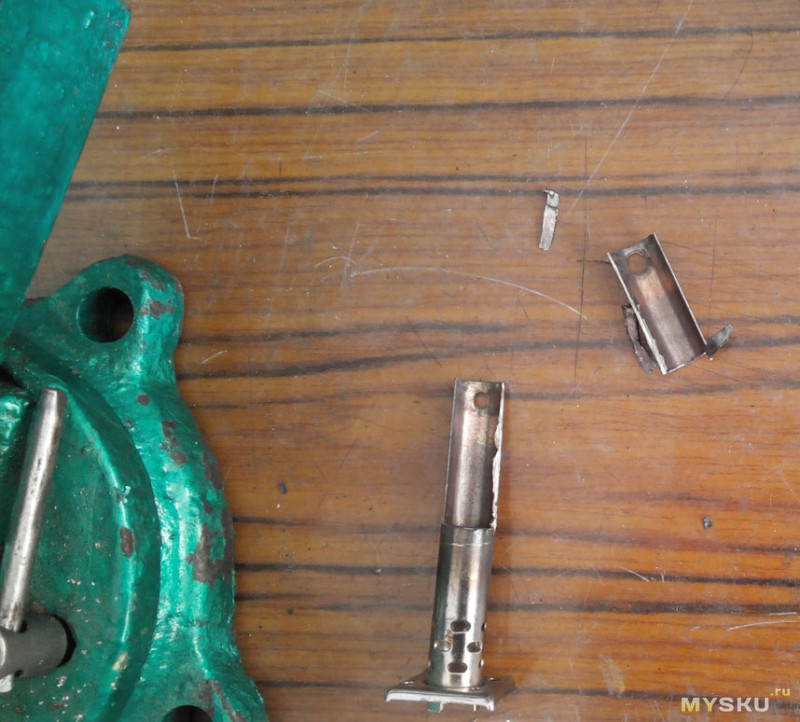

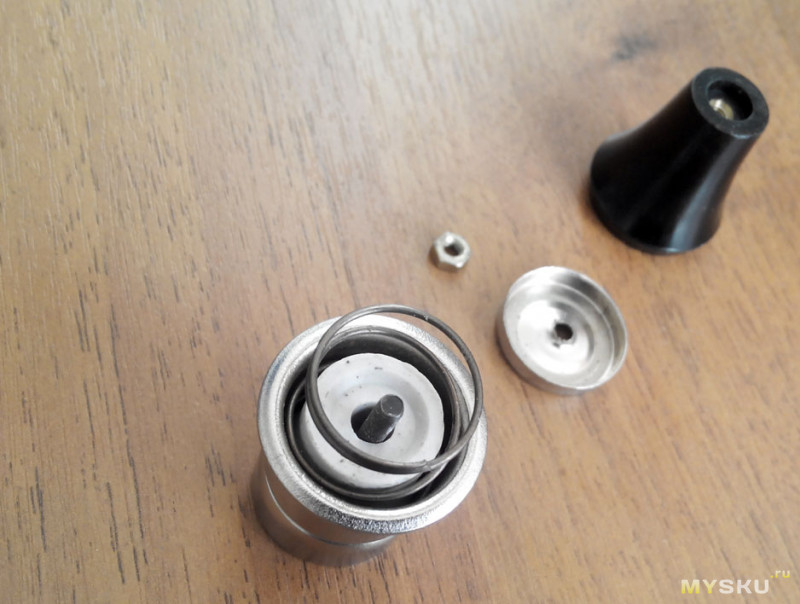

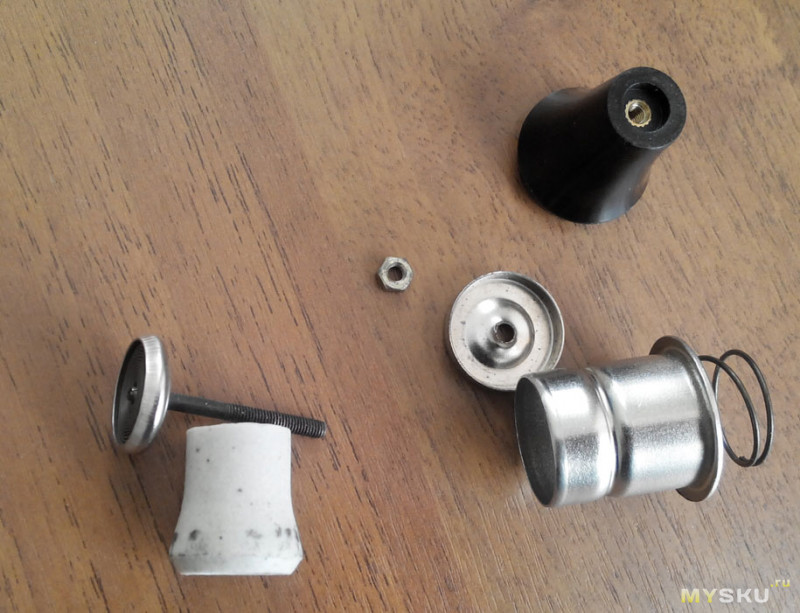

Разбираем его на части. На самом деле бывают разные конструкции — не все раскручиваются так легко.

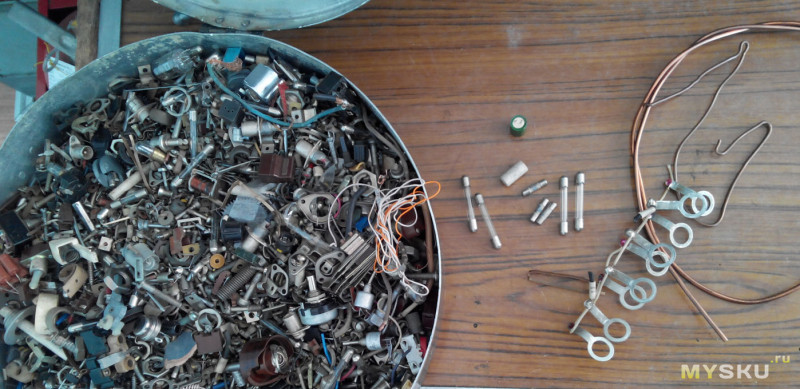

Залазим в «шайбу» — так у нас называется емкость с крепежом и остатками всякого «полезного» 🙂
Смотрим, что нам может пригодиться в процессе.

Неплохо подошел крепеж от выпрямительных диодов, в качестве минусового контакта (полярность не имеет значения, имеется ввиду минус прикуривателя в авто)



На плюсовой контакт сначала планировал использовать медный проводник, хорошо подходящий по размерам под гайку

В качестве изоляторов, стойких к температуре, можно использовать корпуса от предохранителей (не важно стекло или керамика)

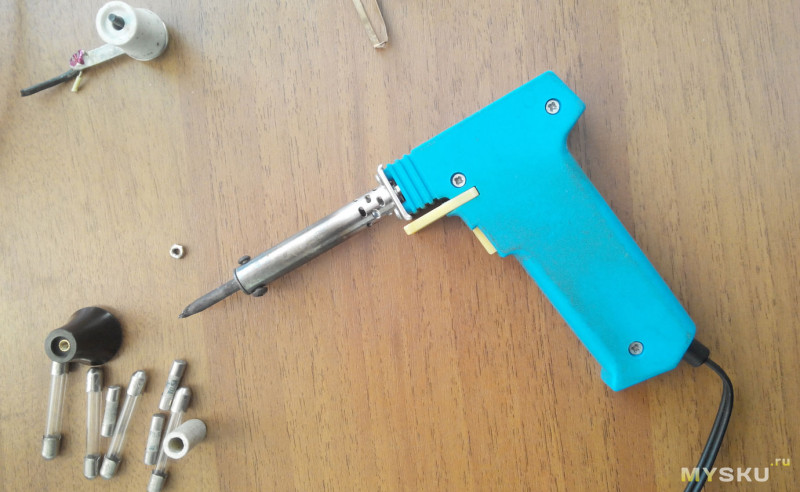

Некоторое время размышлял над корпусом, были варианты от пары неисправных паяльников. Решил использовать пистолетного форм-фактора.

Разбираем его, снимаем жало и его крепление. В качестве крепления прикуривателя решено было использовать корпус нагревательного элемента. Слегка подпиливаю его до необходимой мне формы.

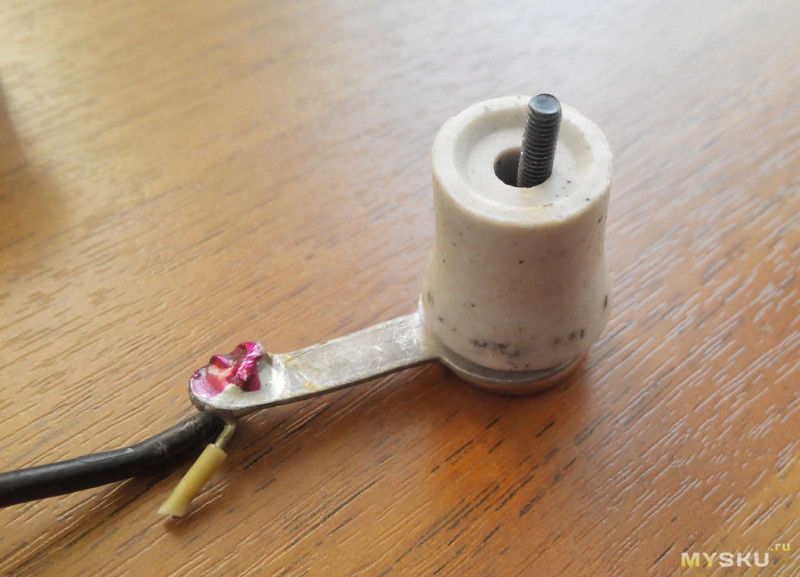

Получается конструкция такого вида

Вставляю провод через изолятор (корпус предохранителя). Тут на глаза попадается еще один кусок керамики (сверху на фото) — используем и его 🙂


Собираем все в «кучу» — получается такое вот устройство…

Для нормальной (комфортной) работы с самодельным ИК-феном необходим относительно мощный источник питания. Вполне подойдет БП от компа ватт на 300 или БП для питания галогенок — он более компактен, и его несложно оформить в виде отдельного источника питания для подобного ИК-фена.

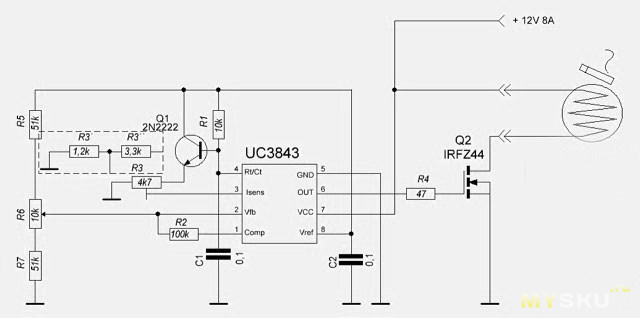

Встречал несколько вариантов самодельных схем с регулировкой, для питания подобного устройства. Одной из самых удачных (по отзывам), вероятно, является вот эта

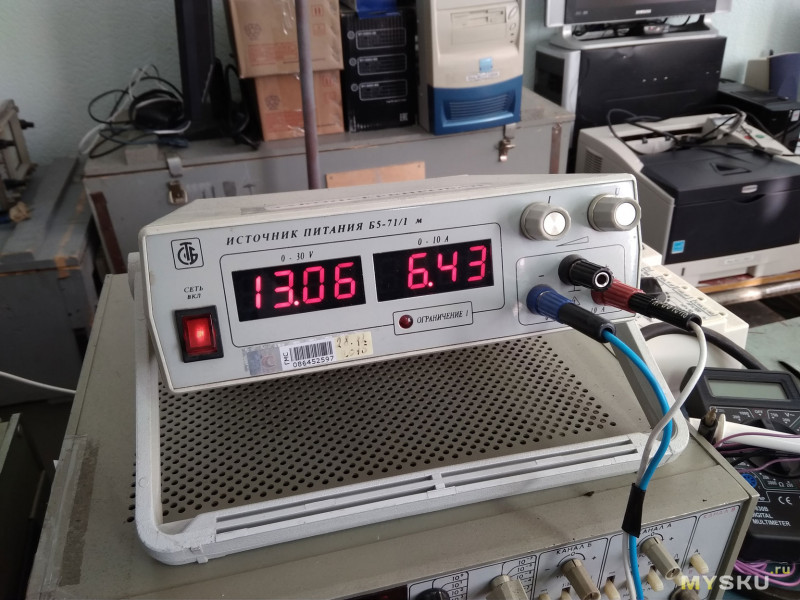

В моем случае, на работе, имеется несколько разнообразных БП — поэтому что-то придумывать нет необходимости.
Оптимальным для паяния получается напряжение 12-13в, потребляемый ток зависит от типа прикуривателя (они бываю разные).

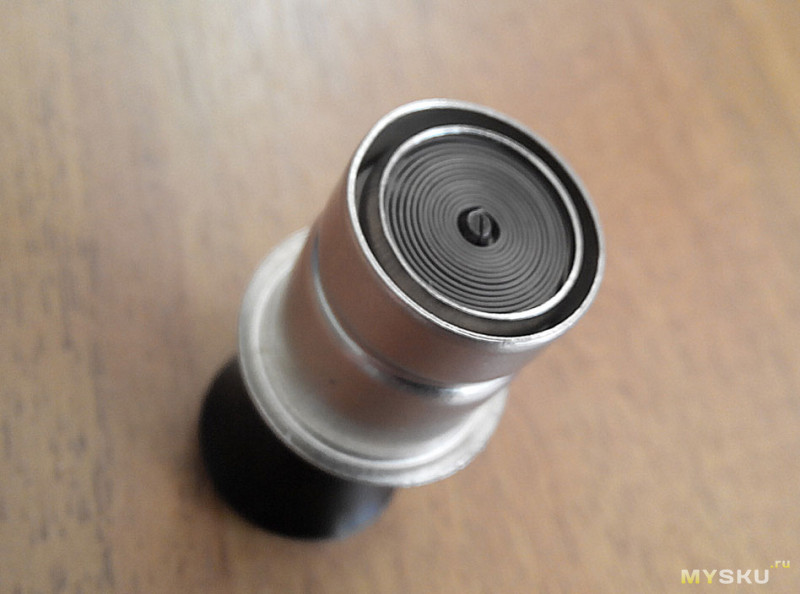

Рекомендуется, если есть возможность, использовать прикуриватель от японских авто 80-90 годов (на разборке можно взять нахаляву)- наши относительно недолговечные.

При этом цвет спирали оранжево-желтый.
Матрица смартфона чувствительна к ИК-излучению, поэтому на фото все выглядит более ярким, чем в действительности.

ИК излучение имеет весьма равномерное распределение по всей площади нагрева — тест на листе бумаги это неплохо показывает.

Выполнять демонтаж подобным устройством — одно удовольствие. Если вокруг куча обвеса, можно вырезать трафарет из фольги, после этого грей необходимый участок сколько необходимо — с феном это сделать значительно сложнее, нужны отражающие экраны вокруг чипа.

Время выхода на рабочий режим до 30 сек, время монтажа/демонтажа 200-ногой BGA 15-30 сек.
Утюг ~ 100C в качестве нижнего подогрева значительно облегчает и смягчает процесс. Основная работа производится примерно на расстоянии 15 мм от прикуривателя.
Не нужно жалеть канифоли. Это заметно облегчает и ускоряет процесс.
Канифоль закипает при 250 градусах, необходимо не допускать её чрезмерного кипения и испарения (дыма).
У деликатных микросхем при монтаже/демонтаже можно во время работы накрывать корпус.
Не стоит оставлять ИК фен надолго в рабочем режиме без необходимости — он работает на грани своих возможностей.

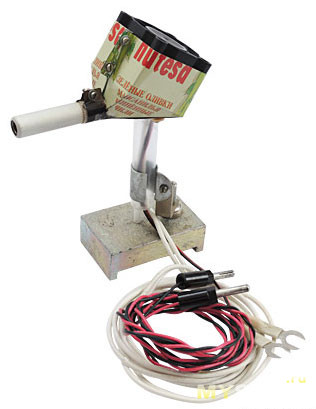

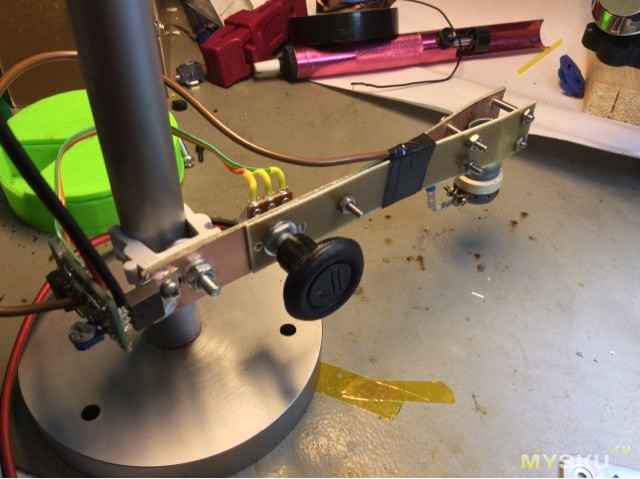

В сети попадались варианты стационарного расположения нагревателя, что бы высвободить вторую руку

Многим читателям (наверняка) устройство покажется дикой кустарщиной и колхозом, но я больше склонен оценивать работоспособность и результаты его работы, поэтому считаю устройство вполне заслуживающим право на существование.

Всем удачи и хорошего настроения!
