А если... в рулевых тягах люфт

Есть детали, с которыми шутки плохи. Но некоторые водители упорно игнорируют люфт в рулевом управлении – дескать, на ходу не отвалится. Может, и не отвалится, но проблемы с управляемостью гарантированы.

Есть детали, с которыми шутки плохи. Но некоторые водители упорно игнорируют люфт в рулевом управлении – дескать, на ходу не отвалится. Может, и не отвалится, но проблемы с управляемостью гарантированы.

Назначение

Чем больше в рулевом тяг, тем больше суммарный люфт при износе шарниров.

Чем больше в рулевом тяг, тем больше суммарный люфт при износе шарниров.

Рулевые тяги предназначены для передачи усилия, которым осуществляется поворот управляемых колес (как правило, передних), от рулевого механизма к поворотным рычагам ступиц. Они являются также частью так называемой рулевой трапеции и одновременно обеспечивают поворот управляемых колес на разные углы – ведь в поворотах колеса катятся по разным радиусам.

На концах рулевых тяг находятся шарниры. Благодаря им при взаимных перемещениях тяг, колес и кузова во время работы подвески сохраняется возможность передачи усилия от рулевого механизма и остается неизменным выбранный водителем угол поворота колес. На одной или двух тягах обычно есть резьбовая часть для изменения длины тяги, что требуется при регулировке углов установки колес (угол схождения колес). У автомобилей с реечным рулевым механизмом (таких сегодня большинство) тяг две, наконечников – четыре, а у механизмов типа червяк–ролик, винт–гайка и др. – три тяги и шесть наконечников.

Конструкция

КонструкцияЧаще всего встречаются шаровые шарниры. Они состоят из пальца, сферическая часть которого помещена в плотное «ложе» (вкладыш) внутри прочного корпуса наконечника. Часто роль пальца играет сферическая оконцовка тяги. Вкладыш бывает резиновым, пластиковым или металлическим. Для компенсации его износа иногда предусмотрена пружина. Противоположный (конический) конец пальца плотно крепится к сопрягаемой детали – другой тяге, поворотному рычагу, сошке или рейке рулевого механизма, на которой фиксируется гайкой со стопорной вставкой или шплинтом. Такие шарниры обеспечивают большие углы подвижности сопрягаемых между собой тяг.

С реечным рулевым механизмом иногда применяют втулочные резинометаллические шарниры. Они устроены проще и состоят из резиновой и дистанционной втулок. Такие шарниры обеспечивают тяге относительно ограниченную свободу, поэтому обычно их применяют на внутренних наконечниках, где большая подвижность не требуется.

Виды неисправностей

Результат неквалифицированного ремонта – «выдавленный» вкладыш. Повреждения пыльника могут в несколько раз ускорить износ наконечника.

Результат неквалифицированного ремонта – «выдавленный» вкладыш.

Повреждения пыльника могут в несколько раз ускорить износ наконечника.

Тяги гнутся в первую очередь в таких конструкциях, где они не защищены деталями кузова и ходовой части.

Тяги гнутся в первую очередь в таких конструкциях, где они не защищены деталями кузова и ходовой части.

Износ шарниров – наиболее частая неисправность не только тяг, но и рулевого управления в целом. Обычно оказывается истертым или разрушенным вкладыш (или резиновая втулка в некоторых конструкциях). У шарниров с вкладышами после большого пробега может оказаться изношенной сферическая поверхность пальца. Его конусная поверхность или резьба на конце повреждаются в результате коррозии или неграмотного монтажа/демонтажа.

Гнутся тяги редко – из-за прямого удара о камень или удара колесом о край ямы.

Если шплинт, фиксирующий корончатую гайку, вопреки запрету используется повторно или установлен неправильно, он может выпасть. В результате гайка может самопроизвольно отвернуться и палец выпадет из сопрягаемой детали, что приведет к нарушению геометрии рулевой трапеции и потере контроля над машиной. У шарниров с разборной конструкцией после неквалифицированного ремонта возможна самопроизвольная разборка – из-за потерявшего упругость стопорного кольца, его неполной посадки, чрезмерного натяга вкладыша.

Малозаметная, но существенная неисправность – разрыв или смещение с посадочного гнезда чехла-пыльника. Вследствие этого в шарнир будут попадать пыль, грязь и влага, что ускорит его износ. Механизм регулировки углов схождения – втулки, контргайки, резьбовая часть тяг – может пострадать от коррозии и повреждений при контакте с препятствиями на дороге.

Признаки неполадок

Первый признак износа шарниров рулевых тяг – большой свободный ход руля и стук, заметные при покачивании руля влево–вправо. Значительный износ наконечников или «саморазобравшийся» шарнир проявляются в рыскании автомобиля по дороге, неточном управлении. К полной потере управления это не приводит, поскольку шаровая часть пальца, как правило, не выпадает из корпуса. А вот из-за открутившейся крепежной гайки пальца управляемые колеса могут развернуться в разные стороны, и автомобиль перестанет слушаться руля.

Обслуживание

Для продления «жизни» шарниров некоторые владельцы шприцуют их через самостоятельно «врезанные» масленки. Вращая резьбовую крышку шарнира, в устаревших конструкциях можно устранять люфт пальца.

Для продления «жизни» шарниров некоторые владельцы шприцуют их через самостоятельно «врезанные» масленки.

Вращая резьбовую крышку шарнира, в устаревших конструкциях можно устранять люфт пальца.

Большинство современных рулевых тяг легковых автомобилей необслуживаемые и неремонтопригодные, поэтому по мере износа они подлежат замене. При подборе неоригинальных узлов нужно учитывать не только размеры конуса пальца, но и его шаровой части. На тяжелых внедорожниках конструкция шарниров может быть разборной, тогда возможна замена изношенной «начинки». Зачастую на таких автомобилях шарниры нужно периодически шприцевать консистентной смазкой.

Еще встречаются устаревшие конструкции, в которых предусмотрена регулировка усилия поджимной пружины – по мере увеличения люфта в шарнирах для компенсации износа вкладышей. Гаражные умельцы берутся перебирать «одноразовые» шарниры, но делать этого не стоит – ведь свой ресурс и усталостный предел прочности имеет не только вкладыш, но и стальной палец. При превышении «паспортного» срока службы он может сломаться у основания шара.

Чтобы избежать внезапной потери контроля над машиной, нельзя игнорировать проверку состояния рулевых тяг и крепежных деталей рулевой трапеции.

Игорь Широкун
Фото Андрея Яцуляка

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter

.

Чем опасен люфт в рулевой рейке

Одной из причин возникновения посторонних шумов или стука в приводе управления автомобилем является образовавшийся люфт в рулевой рейке. Если применить этот термин к рулевому управлению, то он будет означать угол поворота руля, не изменяющий направление движения автомобиля. В узлах рулевой рейки люфт – это технологический зазор, предусмотренный для обеспечения правильного зацепа. Так чем грозит люфт в рулевой рейке и не будет ли хуже, если устранить его?

Признаки и причины возникновения люфта

Чтобы устранить неисправность, ее нужно правильно диагностировать. Появление люфта в механизме управления автомобилем не определяется «на глаз». Но первые признаки заметит только сам водитель авто, а именно:

  • Стук в рулевом приводе при проезде неровностей;
  • Хруст при повороте колес;
  • При отпущенном руле автомобиль не держит заданное направление;
  • Появление вибраций при движении;
  • Щелкает в руле во время смены направления;
  • Произвольные маневры автомобиля, не зависящие от положения руля.

Во время диагностики детально рассматривают весь механизм и выявляют наиболее слабые узлы. Причин возникновения очень много, но сводятся они к одному – это появление неисправности во взаимодействии элементов привода управления, например:

  • Износ зубьев шестерни или зубчатой рейки;
  • Неисправности элементов ходовой - рулевых тяг, наконечников, ступичных подшипников;
  • Сильно протянутая рейка;
  • Несвоевременная замена жидкости в гидравлике;
  • Износ зацепления зубчатой планки и «червяка» и др.

Норма или опасность?

Иногда для диагностики люфта используют специальный прибор – люфтомер. С помощью него можно выявить проблему еще до появления симптомов. Если параметры, показанные на приборе, превышают нормальные, то он подлежит устранению. В правилах дорожного движения приведены нормы люфта для всех типов транспортных средств.

Чаще всего проблема выявляется слишком поздно, а это грозит полной заменой всего механизма. Слишком низкий показатель зазора плохо сказывается на комфорте управления автомобилем. И самая главная опасность – потеря контроля над автомобилем. При сильном зазоре приходится постоянно крутить руль, чтобы направить машину в нужное положение, т.е. «ловить» ее.

Небольшие отклонения от нормы можно регулировать и самостоятельно, но конструктивные особенности некоторых автомобилей предполагают только качественное обслуживание в специализированном автосервисе. Одним из таких сервисов в Москве является компания «Вольтаж-Ремонт реек».

Диагностика и ремонт

Для точного диагностирования понадобятся специальные стенды и опытный мастер. Стоимость ремонта или цена новой детали достаточно высоки, поэтому важно при диагностике важно не спутать банальные проблемы ходовой части авто с неисправностью рулевого механизма. Сколько стоит диагностика и ремонт рулевой рейки, подскажут консультанты нашего автосервиса всего лишь после одного звонка нам.

Заявка на ремонт

как убрать, что это и чем грозит, как проверить, должен ли быть и какой допустимый

Рулевая рейка отвечает за передачу усилия от руля на поворотные тяги колёс. Как влияет люфт при повороте рулевого колеса на движение автомобиля и чем это может быть опасно, рассматривается в данной статье.

Что такое люфт рулевой рейки

Люфт рулевой рейки можно определить, как угол поворота руля, при котором не происходит изменение направления движения автомобиля. Это прежде всего технологическая разница между движением руля и его реальным началом воздействия на поворот колёс. Зазор влияет на обеспечение связи руля за тяги, что, при неправильном зацепе, может грозить серьёзными неприятностями.

Важно! Если водитель долгое время работает на одном автомобиле, то знает и чувствует все нюансы своей машины. Если же приходится управлять разными авто, ему нужно приспосабливаться к каждому заново.

Допустимый люфт

Угол поворота руля без смены направления движения авто регламентируется правилами дорожного движения.

Допустимый люфт не должен превышать следующих показателей для разных видов транспортных средств:

  • легковые авто, пикапы и автобусы на их основе — 10°;
  • автобусы — 20°;
  • грузовики — 25°.

ЛюфтЗазор рулевой рейки это не всегда плохо, — когда он находится в рамках, определёнными ПДД, он способствует комфортному управлению машиной.

Причины увеличения

Увеличения люфта определит водитель, который досконально знаком со своим автомобилем.

Признаки могут быть следующими:

  • стучащий звук во время езды по неровным участкам дороги;
  • отпуская руль, водитель теряет контроль за машиной;
  • при резких поворотах руля раздаётся хруст в районе колёс;
  • щелчки в руле при его повороте;
  • вибрации корпуса при движении;
  • тяга авто в сторону при прямом положении рулевой колонки.

Знаете ли вы? При всех достижениях технического прогресса, автомобилисты до сих пор считают основным методом диагностики своей машины определение проблем «на слух». Многие лишь после этого решают обратиться в специализированные мастерские.

Это лишь субъективные ощущения водителя, которые позже определяются специалистами автосервиса.

Мастер сможет проверить такие возможные причины излишнего поворота руля без изменения направления движения авто:

  • неисправные элементы ходовой части — рулевая рейка, подшипники ступицы;
  • стёртые зубцы рейки или её шестерни;
  • несвежая, загрязнённая жидкость в гидравлической системе;
  • изношенные части зубчатой сцепки рулевой рейки с другими частями механизма.

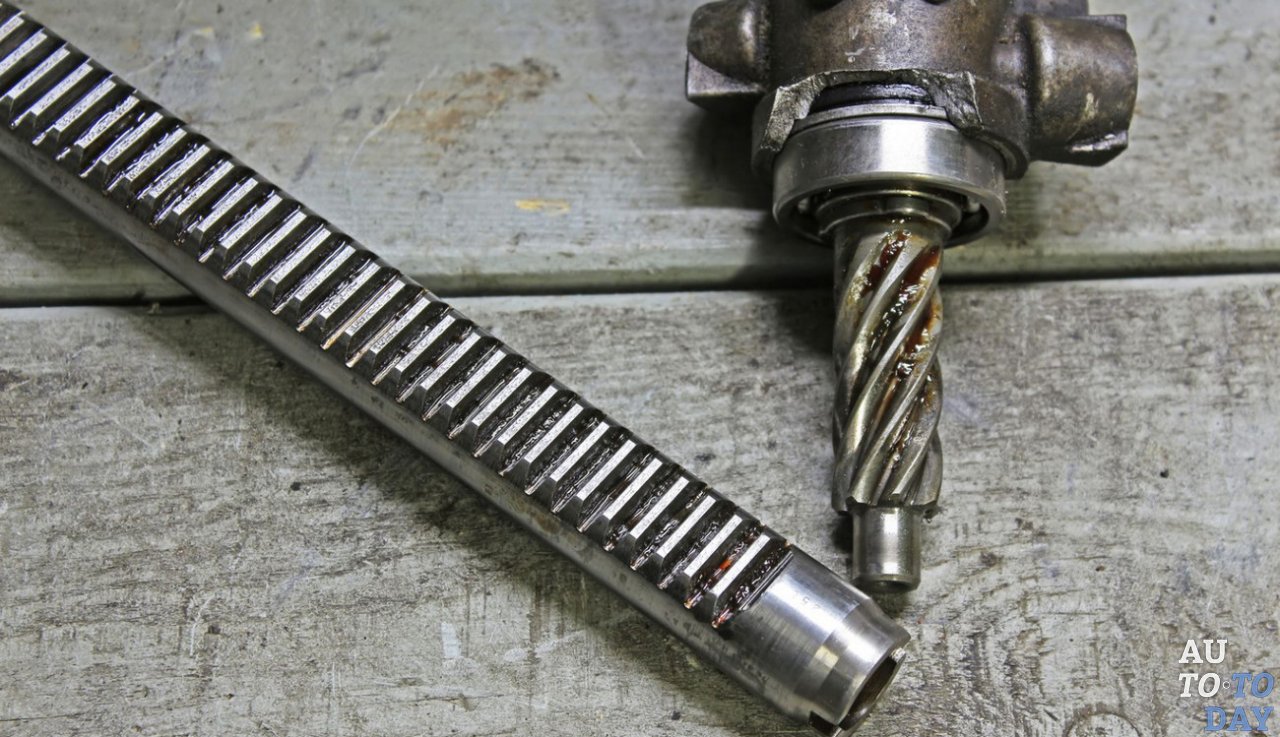

Рулевые зубцы

Как проверить и определить

Определить наличие излишнего люфта может не только водитель, но и специальный прибор — люфтометр. Это устройство может диагностировать наличие прокручивания руля без поворота колёс до того, как водитель сам поймёт, что зазор увеличился.

Знаете ли вы? Рулевая колонка с допустимым зазором при аварийной ситуации вовремя складывается и уменьшает вероятность травмы от неё водителя.

Как маленький, так и большой люфт заставляет водителя постоянно «ловить» автомобиль. Слишком мелкий зазор может резко бросить авто в сторону, а большой не даёт вовремя придать правильное направление движения.

Пошаговая инструкция устранения

Убрать излишний угол поворота рулевого вала можно как в автосервисе, так и самостоятельно.

Делать ремонт нужно в такой последовательности:

  1. Установить машину на ровную поверхность.
  2. Обеспечить необходимое для езды давление в шинах.
  3. При помощи руля передние колеса установить ровно.
  4. Покачивая руль, узнать зазор и закрутить резьбовые детали рулевого механизма. При обнаружении изношенных или гнутых тяг и шарниров, необходимо заменить их.
  5. Проверить детали маятника и червячного редуктора. Разобрать, в соответствии с альбомом технического обслуживания автомобиля. Заменить изношенные втулки на новые и собрать всё в обратном порядке.

Видео: как убрать люфт руля

При правильной замене деталей и сборке редуктора, дальнейшее устранение излишнего зазора рулевой рейки производится с помощью подгонки редуктора. Для этого ключом на 19 и мощной шлицевой отвёрткой изменяется сила затяжки контргайки и регулировочного винта. После каждого полуоборота винта, гайка затягивается и рулём проводится проверка зазора. При необходимости, операция повторяется.

Последствия езды с большим люфтом

Основной опасностью увеличенного зазора рулевой рейки является несвоевременное реагирование машины на действия водителя — руль был вывернут для поворота, а, за счёт люфта, авто начинает поворот с некоторым запозданием. Это не слишком опасная проблема при небольшой скорости, но она может иметь критические последствия при входе в поворот на автобане.

Рекомендуем для прочтения:

При таком поведении «железного коня», автомобилист теряет уверенность в своих действиях, начинает неуверенно ездить, и вероятность возникновения внештатной ситуации на дороге увеличивается. Попадание передними колёсами в ямку или на небольшой камень может привести к утрате контроля за авто.

Опасность при повороте автомобиля

Угол поворота рулевой рейки необходимо постоянно контролировать и устранять при превышении определённых ПДД норм. Опытные водители это чувствуют, а менее опытные могут пользоваться специальными устройствами как самостоятельно, так и в автосервисах. На дороге не существует мелочей, — качественное управление автомобилем является залогом безопасности всех участников дорожного движения.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

люфт и другие неисправности. Как устранить или отрегулировать?

Рулевое управление – неотъемлемая часть любого автомобиля. Благодаря этому узлу транспортное средство может менять направление траектории движения. Система состоит из множества элементов. Главная составляющая – это рулевая рейка. Люфт ее недопустим. О неисправностях и признаках поломки данного механизма – далее в нашей статье.

Характеристика

Рулевое управление выполняет несколько функций:

  • Увеличивает усилия, что прилагаются к рулю.
  • Передает вращательный момент на колеса через привод.
  • Производит самостоятельный возврат руля в нейтральное положение.

Главная составляющая данного механизма – это редуктор. Он имеет свое передаточное число (у каждого автомобиля этот параметр разный). На данный момент используется реечный рулевой механизм. Ранее производителями использовался червячный и винтовой узел.

как устранить люфт в рулевой рейкеПочему рейка так популярна? Данный механизм отличается простым устройством и высоким КПД. Благодаря конструктивным особенностям, может устанавливаться на автомобили с передним и задним приводом, а также на машины с независимой подвеской.

Признаки неисправности

Как определить, что вышла из строя рулевая рейка? Люфт - не единственный признак. Так, при повороте руля водитель прикладывает больше усилий, чем требуется. Конечно, здесь есть свои нюансы (ведь различают приводы с усилителем и без). Так, на рулевом управлении с гидравлическим приводом вы заметите характерный гул насоса. Иногда это сопровождается утечкой рабочей жидкости из бачка. Что касается механических приводов, звук поворота останется прежним. Однако руль станет заметно более тугим. Это первый признак того, что вышла из строя рулевая рейка. Люфт при вращении колес может возникать на обоих типах привода – механическом и гидравлическом. Еще одна причина – течь сальника рейки. В этом случае на узле будут видны характерные потеки, как на фото ниже.

рулевая рейка люфт Это говорит о том, что механизм привода пришел в негодность. Проблема решается установкой нового сальника/пыльника либо заменой элемента в сборе.

Почему образуется люфт?

В большинстве случаев эта проблема связана с состоянием дорожного покрытия. Ведь каждую неровность на себя принимает не только подвеска, но и рулевой механизм. Так, при частой езде по ямам наблюдается люфт вала рулевой рейки. Многое зависит и от стиля вождения. Чтобы максимально сберечь рейку, нужно хорошо оттормаживаться перед ямами. Но и это не дает гарантию на то, что вскоре не появится люфт. Езда через лежачих полицейских, бетонные стыки и другие неровности просто гробят рейку. Нагрузка на редуктор возрастает в десятки раз. Спустя 10-15 лет на автомобиле появляются проблемы с рулевым управлением. Кстати, по достижении этого срока зарубежные автопроизводители рекомендуют менять рейку. Но проблема в том, что найти новую деталь на такой старый автомобиль очень трудно. А ремкомплекты не всегда спасают. Как устранить люфт в рулевой рейке? Один из верных способов – это так называемая подтяжка рулевого механизма. Конечно, ресурс редуктора от этого не увеличится. Однако на некоторое время вы можете забыть о постоянных дёрганьях руля и ездить с комфортом.

Какова норма

Производителями заложен стандарт, при котором люфт тяги рулевой рейки считается нормальным. Так, этот показатель составляет не больше десяти градусов. Измерить это можно на СТО, при помощи люфтометра. Данный инструмент представлен на фото ниже.

как убрать люфт в рулевой рейке Устройство устанавливается на руль и на колеса. люфт вала рулевой рейки При их вращении определяется свободный зазор. Если он выше нормы (то есть больше десяти градусов), требуется регулировка люфта рулевой рейки. Эту операцию, в отличие от замеров, можно сделать своими руками. Ниже мы рассмотрим, как это сделать.

Как подтягивается рулевая рейка?

Люфт, который выше нормы, можно снизить путем регулировки редукторного механизма. Для этого подтягивают соответствующий винт. Он находится в торцевой крышке рейки. Для удобства используйте яму или эстакаду. В крайнем случае можно воспользоваться домкратом (в любом случае нам нужен доступ к рейке снизу автомобиля). Так, выставляем ровно передние колеса и приступаем к подтяжке.

регулировка люфта рулевой рейки Предварительно делаем метку и снимаем контргайку. Ключом на 18 поджимается рулевая рейка. Люфт должен постепенно уменьшаться. Важно не делать резких движений. Сперва закручиваем болт на 15-20 градусов. Проверяем реакцию руля. Если результат не удовлетворил, повторяем процедуру еще раз. В идеале после затяжки нужно произвести пробный заезд. Стук рейки должен пропасть, а при повороте руль должен легко возвращаться на свое место.

Подводные камни

С какими проблемами автомобилист может столкнуться, производя операции по подтяжке рулевого механизма? Первое – это угол поворота. Чем сильнее затянута рейка, тем меньше градус поворота передних колес. Соответственно, снижается маневренность автомобиля. Второй момент – это усилия, прилагаемые на вращение руля. Чем сильнее закручивается гайка, тем туже руль. Особенно это заметно на автомобилях с механическим типом привода (это отечественные «десятки», «тренашки» и иномарки начала 90-х годов). Что касается машин с гидроусилителем, здесь нагрузка возрастает на насос. Внутри системы увеличится давление жидкости. Возможно, потечет шланг или манжеты. Если вы чувствуете, что руль стал сильно тугим и слабо возвращается в нейтральное положение, необходимо ослабить гайку. Ездить на сильно затянутой рейке не рекомендуется. Это повлечет за собой износ ряда других элементов.

Эффективно ли?

Статистика говорит, что затяжка редуктора рулевой рейки действительно помогает убрать люфт. Однако в 20 процентах случаев проблема на этом не решается. Прежде всего это связано с большим износом самой передаточной пары привода.

люфт тяги рулевой рейки Это зубчатая рейка и шестерни. Также причины люфта могут заключаться в износе шарниров рулевых тяг либо в ослабленном креплении рулевой сошки. Поэтому не всегда настройка рейки дает эффективный результат. Так, при наличии подобных симптомов специалисты рекомендуют проверить состояние узлов передней подвески. Не должно быть люфта на рулевых тягах, шаровой опоре и рычагах подвески. Заодно рекомендуется проверить амортизатор. Его шток должен исправно ходить. На подвеске типа "МакФерсон" его замена усложняется тем, что элемент идет в сборе с пружиной. Для ее демонтажа используется специальный пресс.

Заключение

Итак, мы выяснили, как убрать люфт в рулевой рейке, почему он возникает и какие есть подводные камни регулировки. Данный механизм напрямую влияет на безопасность движения. Поэтому при выявлении неисправности не стоит откладывать ремонт или регулировку рулевой рейки.

Люфт в рулевом управлении: причины, измерение, регулировка

Диагностика и ремонт22 мая 2019

Термин «люфт» в механике означает наличие свободного хода у составной части механического устройства. Представляет собой показатель, говорящий о величине смещения или движения управляемого узла, не приводящее к изменениям в механизме. Неисправность в виде люфта в рулевом управлении может привести к серьезным поломкам.

Понятие люфта в рулевом механизме

В отношении рулевого управления автомобиля, люфт – это амплитуда поворота рулевого колеса, при котором авто продолжает движение в прежнем направлении.

Специальный шток, один из элементов рулевого управления, неплотно прилегает к другим деталям, образуя зазор. За счет этого элементы механизма не изнашиваются во время трения. Правилами дорожного движения максимальная величина промежутка установлена не более 10 градусов. Превышение этого значения делает эксплуатацию авто невозможным и требует немедленного устранения.

Причины появления люфта

Спустя длительное время эксплуатации, приходят в негодность рабочие поверхности ролика, подшипника, втулки, шайбы, вала сошки и его Т – образного паза, головки регулировочного винта. Таким образом, зазоры в рулевом устройстве увеличиваются, во время движения автомобиля появляются посторонние стуки и вибрация, колеса становятся неустойчивыми и шатаются. Изначально зазор появляется в месте сцепления ролика и червяка, впоследствии, одновременно с валом руля происходит осевое смещение червяка.

При передвижении на высокой скорости машина становится неуправляемой, что может привести к серьезным последствиям, вплоть до аварии.

Основной причиной появления люфта – это отвратительное состояние дорог. Подвеска автомобиля берет на себя основную часть нагрузки, которая направлена на колеса, но все же часть из нее приходится на детали рулевого управления. Усугубляет ситуацию использование низкокачественной резины, что значительно сокращает срок эксплуатации рулевой тяги и подвески.

Ослабление затяжки гайки

«Невинной» причиной возникновения неисправности является ослабление гайки крепления рулевого колеса. Регулировка выполняется методом подтягивания винта в торцевой крышке рулевого механизма. Сначала снимается декоративный элемент обшивки крепления, затем гайка протягивается торцовым ключом необходимого диаметра.

Подтяжка гайки рулевого управленияЕсли в обшивке автомобиля (это относится к современным авто) вмонтирован узел подушки безопасности, его предварительно демонтируют, чтобы обеспечить доступ к гайке. Работа проводится при отключенных аккумуляторных клеммах в целях соблюдения техники безопасности.

Важно! Если не выполнить своевременную затяжку гайки крепления, это приведет к износу шлицов в месте крепления руля, повлечет за собой проворачивание руля, потерю управления транспортным средством.

Износ наконечников тяг

Более опасной причиной люфта в рулевом управлении является износ наконечников тяг. В связи с тем, что эти элементы работают в непростых условиях, подвергаясь постоянному воздействию грязи и воды, они приходят в негодность быстрее. В результате увеличиваются осевые и радиальные зазоры в шаровом соединении наконечника, он разваливается и управление автомобилем становится невозможным. Чтобы избежать последствий такой неисправности, следует немедленно обратиться в сервис для замены деталей.

Также, выделяют несколько причин образования свободного хода, кроющихся в конструкции системы рулевого управления.

  • развалившийся подшипник ступицы;
  • послабление или ненадлежащее протягивание гайки крепления рулевого колеса, регулировочных тяг;
  • износ шаровой опоры;
  • амортизация или поломка шарниров, шлицов, соединений карданного вала;
  • завышенный зазор между зубчатой планкой и шестерней, или их износ;
  • непригодное гидравлическое масло.

Как диагностировать неисправность?

Люфт руля особенно ярко выражается при передвижении по прямой дороге на высокой скорости. Признаком поломки является стук при резком повороте руля. Нарастающий стук во время движения по неровной местности указывает на поломку рулевых наконечников и тяг. Отдающий в руль – о неисправности рулевой планки.

Если руль «бьет» при движении, это говорит о выходе из строя шаровой или рулевых наконечников. Причиной также может быть износ втулки, подшипника, крестовины.

Биение руля при движенииШум неизвестного происхождения во время поворота руля указывает на необходимость проверки уровня жидкости.

Изменение заданного направления движения авто при прямом положении руля, ощущение, что авто «уводит» в сторону, говорит о несбалансированном развале – схождении колес.

Руль проворачивается отрывисто в случае заклинивания рулевой планки. Если он поворачивается с усилием, требуется проверить работу усилителя.

Чтобы выяснить, есть ли проблемы с рулевым управлением, следует провести небольшую проверку:

  1. Завести двигатель и оставить работать на холостом ходу.
  2. Одновременно проверить работу гидравлического усилителя.
  3. Передние колеса выставить параллельно продольной оси авто.
  4. Поворачивая руль в одну и в другую сторону, фиксировать момент, когда передние колеса начинают движение. Люфтом (свободным ходом) будет промежуток, который руль проходит до движения колес.

Для более точного определения зазора используют специальный прибор люфтомер.

Измерение люфта

Устранение люфта в рулевом управлении

Для регулировки рулевого управления понадобится обычный набор простых инструментов, позволяющих выполнить настройку креплений. Все работы по устранению неполадок проводятся в гараже со смотровой ямой, эстакадой, или с наличием подъемника.

Если люфтомер или ручная диагностика показали неудовлетворительные результаты, переходят к следующим действиям (потребуется помощь напарника):

  1. Определить источник стука и проверить работу подвесок.
  2. Попытаться подтянуть рулевую планку.
  3. Взявшись за руль, поворачивать его из стороны в сторону в пределах свободного хода, одновременно наблюдая работу карданного вала около рейки, шаровых наконечников тяги. А также отслеживать уплотненность сопряжения штанг, которые должны точно входить одна в другую.
  4. Если рулевая планка не повреждена, поворачивая регулировочный винт, устранить люфт в рейке.
  5. Свободный ход в карданном вале возникает чаще всего по причине отсутствия смазки. Устранить его можно, только заменив деталь.
  6. Люфт в месте сопряжения штанг устраняется точечной сваркой, которая сдерживает детали во время работы.
  7. Отремонтировать или заменить шаровые наконечники, если есть необходимость.
  8. Особое внимание уделить исправности наконечников и целостности резиновых пыльников.
  9. Проверить, устранен ли люфт рулевого колеса.

Если все действия не привели к желаемому результату, остается только полностью разобрать рулевой механизм, чтобы определить, какие детали вышли со строя и заменить их.

Безопасность водителя и пассажиров напрямую зависит от исправной работы рулевого механизма. Исправление поломок и регулировку механизмов лучше возложить на профессионалов.

Заключение

Таким образом, появление люфта рулевого колеса может привести к плачевным последствиям. Для предупреждения его появления необходима своевременная диагностика узлов и механизмов рулевого управления, а также своевременное устранение проблемы.

Причины и способы устранения люфта в рулевом управлении

Подробности
Категория: Блог о продаже автомобиля
Создано: 06 июня 2019
Просмотров: 1465

Появился люфт руля? Разберемся, что делать

Люфт - свободный ход в каком-либо устройстве механической конструкции. Он измеряется в виде показателя движения какого-либо управляемого узла. В случае с рулевой системой авто люфт означает амплитуду поворота руля до изменения направления движения, но наличие такой особенности предполагает большую вероятность наступления серьезных неисправностей. Специальный шток в рулевой системе образует определенный зазор за счет недостаточно плотного прилегания к другим элементам механизма с целью минимизировать износ деталей. Допустимый максимальный промежуток такого зазора не должен превышать 10 градусов, а большая величина означает необходимость прекращения эксплуатации транспортного средства и устранения неисправности.

Причины люфта

Постепенно в процессе эксплуатации авто поверхности деталей механизма изнашиваются, а зазоры становятся больше. В результате при движении авто появляются вибрация, неестественные шумы, колеса теряют свою прежнюю устойчивость и расшатываются. Зазор изначально образуется в месте сцепления червяка и ролика, а затем одновременно по оси смещаются вал руля и червяк. При наборе скорости автомобиль становится плохо управляемым и увеличивается риск попадания в аварию.

Люфт руля

Читайте также: Как быстро продать авто в Могилеве

  1. Главной причиной образования люфта можно считать плохое качество дорог, когда подвеска вынуждена принимать на себя большую нагрузку. Часть этой нагрузки приходится на элементы системы рулевого управления. Ситуация может значительно усугубляться и при применении резины низкого качества, поскольку это способствует уменьшению срока службы подвески и рулевой тяги.
  2. Ослабление гайки – еще одна возможная причина люфта. Устранить ее можно за счет подтягивания винта в крышке руля. Для этого необходимо сначала снять обшивку крепления, а после этого остается с помощью ключа нужного диаметра подтянуть гайку. В современных моделях авто в обшивке руля монтируются подушки безопасности, поэтому необходимо предварительно демонтировать и этот узел для получения доступа к гайке. Эту работу нужно проводить при отсоединенных клеммах аккумулятора для обеспечения безопасности. Важно понимать, что при несвоевременной подтяжке гайки начинают активно изнашиваться шлицы в месте фиксации руля, что приводит к проворачиванию рулевого колеса и полной потере управляемости автомобилем.
  3. Износ наконечников тяг – причина, которая несет в себе большую опасность. Эти элементы постоянно подвергаются воздействию грязи, поэтому переходят в неисправное состояние достаточно быстро. Результатом такого разрушительного воздействия становится образование зазоров в шаровом соединении наконечников, а при их полной неисправности управлять машиной просто невозможно. Устранение подобной поломки требует обращения в сервис для полной замены элементов.

Кроме того, некоторые причины образования люфта касаются особенностей конструкции рулевой системы. К таким причинам можно отнести:

  • Неисправности шаровой опоры и подшипников ступицы;
  • Ослабление гайки фиксации руля и регулировочных тяг;
  • Выход из строя шарниров, шлицов;
  • Неисправности шестерней;
  • Низкое качество гидравлического масла.

Диагностика

Люфт рулевой системы особенно заметен при прямом движении на высокой скорости. О неисправности может свидетельствовать стук при достаточно резком повороте, а постепенно нарастающий стук при езде по неровной местности – признак неисправного состояния рулевых наконечников и тяг. Выход из строя рулевой планки подтверждается отдающим рулем. При «бьющем» в движении руле можно говорить о поломке рулевых или шаровых наконечников, неисправностях крестовины, подшипника или втулки. Необычные шумы при вращении руля должны стать поводом для проверки достаточного уровня жидкости. При прямом расположении руля и изменении направления езды следует проверять развал – схождение колес, баланс которого нарушен. Отрывистое проворачивание руля может быть следствием заклинивания рулевой планки, а большие усилия при его проворачивании требуют проверки работоспособности усилителя. Для выявления проблем с рулевым управлением следует совершить ряд несложных действий:

  1. Запустить мотор и обеспечить его работу на холостых оборотах;
  2. Проверить работоспособность гидроусилителя;
  3. Установить передние колеса авто параллельно относительно продольной оси автомобиля;
  4. При повороте руля в разные стороны определять момент начала перемещения колес. Люфт в этой ситуации – это промежуток хода руля до начала движения колес.

Для выявления наличия люфта существует и прибор, который называется люфтомер. С его помощью измерить свободный ход значительно проще.

Устранение

Для регулировки рулевой системы потребуется простой набор инструментов для выполнения настройки элементов крепления. Работы можно проводить в обычном гараже, имеющем эстакаду либо смотровую яму. При неудовлетворительных результатах проверки необходимо с помощью помощника выполнить ряд действий:

  1. Выявить источник постороннего стука и проверить работоспособность подвески;
  2. Попробовать подтянуть рулевую планку;
  3. При повороте руля в разные стороны в пределах имеющегося свободного хода фиксировать работоспособность карданного вала вблизи рейки и шаровых наконечников тяги. Кроме того, необходимо посмотреть степень плотности сопряжения штанг;
  4. При отсутствии повреждений на рулевой планке необходимо устранить люфт в рейке за счет проворачивания регулировочного винта.

Наиболее распространенной причиной люфта в карданном вале является недостаточная смазка, а исключить ее можно только за счет замены детали. Люфт на участке сопряжения штанг исключается с помощью точечной сварки. При необходимости следует произвести ремонт шаровых наконечников либо полностью заменить их. После выполнения всей этой работы остается только проверить имеется ли люфт руля.

Ремонт люфта руля

Важно понимать, что безопасность самого водителя и находящихся в его автомобиле пассажиров непосредственно зависит от исправности системы управления автомобилем. При выявлении поломок в этой системе рекомендуется доверить работу по их устранению профессиональным специалистам, имеющим необходимые опыт и знания.

Вывод

Наличие люфта в рулевом колесе может повлечь за собой самые серьезные последствия. Для его выявления необходимо проведение своевременной диагностики всех узлов рулевого управления и последующее устранение обнаруженных неисправностей. Всего однократное игнорирование этого требования может привести к печальным последствиям.

Понравилась статья?

Расскажи друзьям

Читайте также

Порядок и стоимость переоформления автомобиля

Транспортные средства юридических лиц и индивидуальных предпринимателей регистрируются по месту государственной регистрации этих юридических лиц и индивидуальных предпринимателей. Допускается регистрация транспортных средств юридических лиц по месту нахождения их филиалов, представительств и других обособленных подразделений.

Подробнее...
Особенности оформления купли-продажи автомобиля

Переход права собственности на транспортное средство предполагает выполнение некоторых бюрократических процедур и соблюдение ряда формальностей.

Подробнее...
Продал вторую машину-плати налоги

Многие автолюбители даже не подозревают, что, продав два или более авто в течение года, они обязаны подать декларацию в налоговую инспекцию. При этом, если Вы продали второй автомобиль дороже, чем купили, то обязаны заплатить налог с суммы продажи.

Подробнее...
Как продать машину без снятия с учета

Каким образом реализовать дорожное транспортное средство, не снимая с учета? Решение этой проблемы волнует многих автовладельцев.

Подробнее...
Договор купли-продажи автомобиля юридического лица физическому

На данный момент услугами рынка по продаже автомобилей пользуются не только частные лица, но и компании, так как они нуждаются в регулярном обновлении рабочих автомобилей.

Подробнее...
Как грамотно оформить договор купли-продажи автомобиля

При продаже автомобиля очень важно юридически грамотно оформить договор купли-продажи. Действующее законодательство регламентирует определённые правила проведения сделки, учитывая интересы и продавца и покупателя.

Подробнее...
Как избежать штрафа за тонировку авто

Если Вы любите затонировать свой автомобиль вкруговую, то данный текст именно для вас.

Как не получить штрафные санкции за подобное?

Подробнее...
Продажа авто при разводе, особенности и «подводные камни»

У нас часто спрашивают, как же продавать машину, если она была приобретена в браке, развод не за горами или уже состоялся.

Подробнее...
Как продать автомобиль, полученный в наследство

После получения автомобиля по наследству, большинство людей задумываются о его продаже, причин этому достаточно много, возможно автомобиль старый, он вас не устраивает, вы хотите от него избавится или хотите вложить в какие-то внутренние инвестиции.

Подробнее...
Как проверить историю автомобиля по VIN коду

Одним из наиболее важных показателей, по которому можно определить наиболее значимую информацию, касаемо автомобиля, является его VIN-номер. С помощью данного кода можно определить, в какой стране и когда было произведено авто, основные его технические показатели и даже его историю (владельцев, нахождение в залоге или угоне).

Подробнее...

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
