Как сделать короб для сабвуфера своими руками. Правильно собрать коробок для саба

Автор admin На чтение 8 мин Просмотров 2.2к. Опубликовано 28.12.2018

Источником мощного низкочастотного звука в звуковых системах является сабвуфер. Это касается и автомобильной акустики, поэтому большинство автолюбителей оборудуют свои машины такими устройствами.

Можно приобрести готовый блок, но многие предпочитают купить динамики и сделать короб для сабвуфера своими руками. Это не такая сложная работа, как может показаться, но потребуется наличие инструмента и определённые навыки.

Содержание

1. Как правильно сделать короб для сабвуфера
2. Как сделать корпус для саба
3. Как правильно собрать корпус для сабвуфера
4. Изготовление короба для сабвуфера своими руками
5. Правильный короб для сабвуфера
6. Делаем корпус для сабвуфера с фазоинвертором
7. Маленький короб для сабвуфера
8. Как сделать корпус для саба своими руками
9. Чертежи на корпус для сабвуфера

Как правильно сделать короб для сабвуфера

Прежде чем начинать заниматься изготовлением короба для сабвуфера нужно выбрать громкоговоритель. От его параметров будет зависеть объём будущей конструкции. Чаще всего для воспроизведения мощных басов используются специализированные громкоговорители импортного производства диаметром 10-12 дюймов. Конструктивно ящик для сабвуфера может быть сделан в трёх вариантах:

• Закрытый короб
• Фазоинвертор
• Бандпас

Качество громкоговорителя и конструкция короба, в конечном итоге определяют качество звучания низкочастотной звуковой системы.

Как сделать корпус для саба

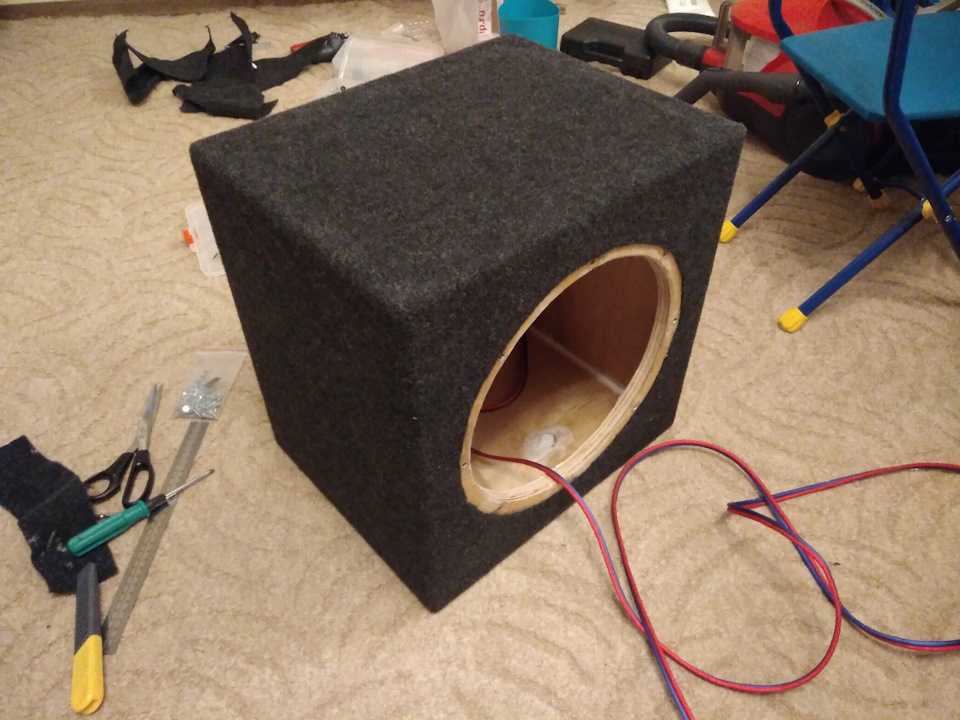

Самым простым в изготовлении является зарытый ящик или короб. Это полностью закрытая конструкция, изготовление которой потребует минимума простых деревянных деталей. Как сделать корпус под саб становится понятно при виде подобного устройства. По сути это прямоугольный ящик, в передней стенке которого вырезано отверстие под динамическую головку. Ящик состоит из шести стенок, которые несложно выпилить из соответствующего материала. На боковой или задней стенке монтируется клеммная колодка для подключения проводов от усилителя.

Закрытый ящик (ЗЯ) отличается плотным и не расплывчатым басом, ровной амплитудно-частотной характеристикой, но имеет самый низкий КПД среди всех конструкций.

Ящик может иметь форму параллелепипеда или трапеции со скошенными стенками. По своим характеристикам закрытая конструкция подойдёт для многих музыкальных стилей. Герметичная закрытая конструкция хорошо передаёт басы впоп и рок музыке, классике, джазе и инструментальных произведениях. Но любители рэпа и дабстэпа будут разочарованы, так как закрытый ящик не подходит для воспроизведения музыки, где много тяжёлого баса и где низкие частоты являются основой музыкальных произведений.

Как правильно собрать корпус для сабвуфера

Корпус для саба своими руками сделать несложно, если точно следовать всем рекомендациям. Самое главное, что требуется закрытому корпусу это герметичность и отсутствие вибраций. Оптимальным материалом для низкочастотной колонки считается многослойная фанера или МДФ. Толщина материала должна быть не менее 18-20 мм. Тонкие стенки будут резонировать и эти вибрационные волны, попадая в салон автомобиля, сильно ухудшат качество воспроизведения низких частот. Важнейшим параметром любого сабвуфера является его объём. Это параметр учитывает внутреннее пространство ящика без объёма, занимаемого динамиком. Соотношения объема корпуса и диаметра громкоговорителя выглядит следующим образом:

• 10 дюймов (25 см) – 15-20 литров
• 12 дюймов (30 см) – 25-35 литров
• 15 дюймов (35 см) – 40-60 литров
• 18 дюймов (46 см) – 70-110 литров

Для того чтобы повысить КПД и улучшить качество звучания, все швы между деревянными стенками должны быть герметизированы. Лучше всего использовать для этой цели силиконовый герметик. Закрытая коробка для сабвуфера, сделанная своимируками, имеет свои несомненные достоинства:

• Простота расчёта объёма
• Легкость в изготовлении
• Небольшие размеры
• Отчётливый и чистый бас

Основных недостатков всего два: низкий КПД, не подходит для прослушивания «тяжёлого» баса. Внутренний объём закрытого сабвуфера можно заполнить синтепоном или ватой. Если объём подсчитан правильно, то этого делать не обязательно. Рекомендуется послушать работу сабвуфера, как с наполнителем, так и без него и выбрать лучший вариант. При разной температуре воздуха давление внутри закрытого объема меняется и для его выравнивания в корпусе сабвуфера иногда оставляют маленькое отверстие не более 1,5-2,0 мм.

Изготовление короба для сабвуфера своими руками

Корпус для сабвуфера своими руками делается просто и занимает минимум времени. После того как динамик подобран и внутренний объём закрытого ящика рассчитан нужно подготовить материал, крепёж и инструмент. Своими руками корпус саба обычно изготовляют из следующих материалов:

• Фанера
• МДФ
• ДСП

Влагостойкая многослойная фанера считается лучшим материалом для изготовления короба сабвуфера. При этом имеются некоторые сложности. Фанера самый дорогой материал и сложно найти фанеру толщиной от 18 мм. Если объём сабвуфера слишком большой, то фанерные стенки будут издавать «звон», избавиться от которого можно установив внутренние рёбра жёсткости. Хорошим выбором будет использование МДФ. Он дешевле фанеры, легко обрабатывается и имеет хорошую влагостойкость. Древесно-стружечная плита получила широкое распространение. Её можно найти в любой мебельной компании. Там же плиту нарежут по заданным размерам. К недостаткам конструкций из ДСП относится очень маленькая жёсткость, когда от сильной низкочастотной вибрации в точках крепления, материал будет разрушаться. Кроме того он хорошо впитывает влагу и если в багажник автомобиля попадёт вода короб может просто рассыпаться. Из этого материала можно сделать корпус для домашнего сабвуфера. Он не будет эксплуатироваться в экстремальных условиях и прослужит долго.

Правильный короб для сабвуфера

Под правильным корпусом понимается более сложная, но и более качественная конструкция. Это может быть корпус с фазоинвертором или ещё более сложная система, называемая бандпас. Сборка корпуса для сабвуфера своими руками займет больше времени, но результат того стоит. Фазоинвертор может быть щелевым или в виде трубы. Эта конструкция представляет собой небольшой «тоннель». В нём происходит поворот или инвертирование фазы сигнала с дальнейшим излучением его в пространство, в результате чего КПД сабвуфер возрастает в два раза.Фазоинверторный сабвуфер отличается сильным и сочным басом, а на его амплитудно-частотной характеристике, в точке настройки, имеется большой выступ и на этой частоте громкость возрастает. Пик настройки регулируется изменением размеров порта и соотношением рабочего объема сабвуфера к размерам фазоинвертора. Такая конструкция сабвуфера хорошо подойдет для воспроизведения музыки с быстрыми и мощными низами. Как собрать короб сабвуфера во многом зависит от его конструкции.

Делаем корпус для сабвуфера с фазоинвертором

Как и при изготовлении закрытого ящика, работа над более сложной конструкцией начинается с выбора громкоговорителя. Как изготовить короб для сабвуфера зависит от типа материала и крепёжных элементов. Многослойная фанера является самым прочным из рекомендуемых материалов. Чтобы собрать корпус для сабвуфера своими руками можно использовать любые саморезы. При соединении элементов из МДФ и тем более из ДСП, нужно использовать только белые саморезы. Чёрные не обеспечивают такого прочного соединения. Иногда при завинчивании у них обламываются шляпки.

Фазоинверторный сабвуфер должен быть хорошо загерметизирован. Для этого на все швы, с внутренней стороны, наносится слой герметика. Линии распила должны быть очень ровными, поэтому работу лучше выполнить на специальном станке, если есть такая возможность.

При изготовлении щелевого фазоинвертора нужно следить, чтобы все внутренние перегородки не имели сквозных отверстий. Если размеры динамика и короба большие, то в поворотах щелевого порта могут возникать застойные зоны. Чтобы избежать этого все прямые углы фазоинвертора сглаживаются установкой дополнительных деревянных пластин.

Сборка короба для сабвуфера своими рукамизавершается установкой внешних контактов для подключения усилителя. Эти места так же должны быть загерметизированы.

Маленький короб для сабвуфера

Некоторые автомобилисты не стремятся к мощному басу, а хотят немного улучшить звуковую картину в салоне. Для этого подойдёт небольшой сабвуфер. Для такой конструкции подойдут динамики 8 дюймов. Некоторые компании выпускают громкоговорители диаметром 6 дюймов, но их сложно найти. Как правильно сделать короб для сабвуфера. Сабвуфер для маленького громкоговорителя имеет маленький литраж, следовательно, займёт немного места в багажном отсеке автомобиля. Не нужно слишком уменьшать размеры конструкции, но и увеличивать так же не следует. Увеличение размеров короба приведёт к тому, что низкие частоты будут «расползаться» и бас будет нечётким. Если объем будет меньше той величины, которая нужна для динамика определённого диаметра, то низы будут слишком быстрыми и будут буквально бить по барабанным перепонкам.

Как сделать корпус для саба своими руками

Если нужно сделать хороший коробок для сабвуфера, то лучше всего остановиться на самой сложной конструкции. Такая система называется бандпасс. Он бывает четвёртого порядка и шестого порядка. Система четвёртого порядка представляет собой двухкамерный ящик, где одна камера это закрытый короб, а другая играет роль фазоинвертора.

Бандпасс шестого порядка это конструкция с двумя фазоинверторами. Здесь самым сложным является расчёт второго порта и взаимное соотношение настроек каждого фазоинвертора. Две камеры имеют разные размеры и способны ограничивать воспроизводимые громкоговорителем частоты. Короб для двух сабвуферов сложнее всего проектировать, но оно обладает максимальным КПД. Для определения всех размеров таких звуковых систем используются специальные утилиты. Для расчёта любой конструкции сабвуфера подойдёт универсальная программа WinISD. У неё нет рускоязычного интерфейса, но разобраться в ней несложно. Чтобы сделать чертёж короба для сабвуфера достаточно загрузить в компьютер параметры используемого динамика.

Чертежи на корпус для сабвуфера

Если нет времени и желания самостоятельно рассчитывать ящик сабвуфера своими руками, можно взять готовые расчёты и чертежи. Если нужно сделать бас очень глубоким и мощным можно сделать короб для сабвуфера на два динамика. В этом случае конструкция может быть в виде закрытого ящика или фазоинверторной. Оба громкоговорителя должны быть однотипными и с одинаковой частотой резонанса, иначе сложно будет настроить фазоинвертор. Если нет опыта по работе с автомобильной акустикой, то первый сабвуфер лучше делать по схеме закрытого ящика. Фазоинверторный сабвуфер с одним громкоговорителем так же несложно сделать своими руками. Не следует, не имея опыта, браться за такую систему, как бандпасс. Результат в любом случае будет не удовлетворительным.

Как сделать короб для сабвуфера своими руками

Проектирование и создание корпуса для сабвуфера своими руками может быть полезным занятием. Это не только сэкономит вам деньги, но и даст лучшее качество по сравнению с покупными продуктами. Также вы сможете создать корпус в соответствии со своими потребностями.

Конструирование короба для саба своими руками может показаться сложной задачей, но в этой инструкции я покажу вам, из чего и как сделать короб для сабвуфера, а также свои наглядные расчеты, чертежи и вариант оформления. Чтобы сделать корпус, вам понадобятся навыки деревообработки. Работы по деревообработке будут включать в себя сборку корпуса, укрепление внутренней части и окрашивание. Строительство сабвуфера может занять от нескольких дней до недели в зависимости от ваших навыков и желания.

Шаг 1: Детали и инструменты

Необходимые вещи:

• Циркулярная пила
• Клей для дерева
• Компьютер
• Длинные струбцины (длина зависит от того, какого размера корпус вы хотите сделать)
• Карандаш или ручка (для отметок)

Элементы, которые являются необязательными, но настоятельно рекомендуются:

• Наждачная бумага (чтобы отшлифовать поверхность)
• Винты для дерева (чтобы загерметизировать корпус)
• Дрель
• Большая линейка
• Помощь другого человека (если нужно будет таскать тяжелые предметы)
• Грузовик (чтобы доставить пиломатериал)
• Фрезер (он нужен, чтобы вырезать отверстия для динамика; это необязательно, но очень поможет соблюсти правильный размер)

Товары, которые вам нужно купить:

• Сабвуфер на ваш выбор
• Пиломатериал
• Клеммы для колонок
• Провод колонок

Дополнительные предметы, которые вы можете купить:

• Ножки для сабвуфера (опционально)
• Краска или ковровое покрытие (опционально)
• Изоляция (опционально, корпус с изоляцией даст более ясный и глубокий бас)
• Решетки для динамиков

Шаг 2: Выбор сабвуфера и типа корпуса

Выбор сабвуфера, на мой взгляд, является самым сложным шагом, главным образом потому, что есть очень много вариантов.

Некоторые критерии, которые стоит учитывать при выборе:

• Необходимый фунционал сабвуфера
• Xmax сабвуфера
• Эффективность
• Импеданс

Существует много типов корпусов. Я буду рассматривать только самые распространенные, но если вам интересно, вы можете загуглить и другие.

1. Герметичный: обеспечивает плоский частотный отклик, басовые звуки жесткие, как правило, такие корпусы могут работать с большей мощностью.
2. Вентилируемый: эффективный, отличный басовый отклик, имеет проблемы с шумом порта
3. Пассивный радиатор: имеет хорошее усиление настроенных частот, как и вентилируемый, нет шума порта, отличный отклик, такие девайсы более дорогие

Для этого проекта я выбрал TC Sounds PRO 5100 (старшего поколения) с парой пассивных излучателей VMP18, как показано на фотографиях.

Шаг 3: Проектирование корпуса с помощью WinISD

Теперь создайте проект корпуса.

• Перейдите на главный сайт WinISD
• Скачайте WinISD PRO.
• После завершения загрузки запустите исполняемый файл.
• Следуйте инструкциям по установке.
• После завершения установки запустите программу.

Появится окно, похожее на изображение выше.

Примечания: Если вы делаете сабвуфер для использования в машине, вам, скорее всего, нужно будет настроить корпус для резонирования на частоте от 25 до 35 Гц в зависимости от желаемого частотного отклика. Для домашнего аудио и для домашних кинотеатров обычно требуется частота от 16 до 24 Гц.

Примечания: Имейте ввиду, что это лишь программа для симуляции, конечный продукт не будет идентичен проекту. В реальности на звук будет влиять также помещение, в котором будет стоять корпус — вызывать усиление и сокращение на определенных частотах.

Шаг 4: Определение размера короба

После того, как вы определились с параметрами своего сабвуфера, нужно спроектировать корпус, в котором он будет находиться. Вот сайт, который поможет вам рассчитать объем.

Предложение:

При конструировании короба вам придется зафиксировать все стенки. Это нужно для того, чтобы он не трясся и не упал. Также вам нужно рассчитать объем, который будет занимать весь крепеж внутри корпуса. Если вы решили поместить порт в свой корпус, не забудьте рассчитать объем, который он займет внутри. Я сделал так — сдвоил и строил стены короба (я собирался прикрепить кусок плексигласса на стенку, чтобы иметь возможность смотреть внутрь). Таким образом, вам не нужно будет расширять короб.

Шаг 5: Покупка компонентов

Теперь купите все компоненты и пиломатериалы, которые вам понадобятся.

Советы:

• Есть много разновидностей древесины, мне лично нравятся лиственные породы, береза и ДВП.
• Избегайте тонкой древесины, потому что внутри корпуса будет происходить сжатие и декомпрессия.
• Не покупайте дорогие компоненты, этого не требуется.

Шаг 6: Резка дерева

Как только вы приобрели все компоненты, настало время начать работу.

1. Положите доски на плоскую поверхность
2. Сделайте необходимые измерения, согласно проекта
3. После того, как вы отметили места надреза, переместите доски на поверхность, где вы сможете их распилить
4. Распилите доски в соответствии с измерениями

Советы:

• При распилке дерева и изготовлении короба необходимо помнить о безопасности. Не забудьте надеть защитные очки, перчатки, одежду и соблюдайте все рекомендации по безопасности.
• Семь раз отмерь — один раз отрежь
• Пилите древесину в вентилируемом помещении, не дышите опилками.

Шаг 7: Сборка корпуса

Показать еще 3 изображения

Теперь пришло время собрать сабвуфер. Соберите короб в соответствии с проектом.

Советы:

• Убедитесь, что вы ничего не пропустили. Нет ничего хуже, чем видеть, что вы пропустили деталь уже после сборки.
• При сборке убедитесь, что вы закрепили всё плотно. Можно использовать винты по дереву.
• Если вы заметили щели, обязательно заполните их клеем или другим герметиком. Вам нужно, чтоб сабвуфер был герметичен, иначе вы услышите свист во время прослушивания музыки.

Шаг 8: Эстетика

Оформление короба сабвуфера полностью зависит от вас. Именно здесь вы сможете применить свое творческое воображение.

В моем проекте я решил установить сверху лист из плексигласа, чтобы была возможность посмотреть внутрь. Углы корпуса я срезал под 45 градусов. Я сделал стенки корпуса толщиной 3 см и 5,5 см. Также я решил окрасить корпус и покрыть его несколькими слоями лака, чтобы он блестел.

Шаг 9: Установка аксессуаров

После того, как корпус получил нужный вам вид, нужно установить внутрь аксессуары.

Это могут быть:

• ножки для сабвуфера
• переключатели для колонок
• решетки для колонок
• провода
• изоляция внутри корпуса

Шаг 10: Установка корпуса

После того, как корпус закончен, установите его туда, где вы собираетесь его использовать.

Совет: саб может быть тяжелым и неудобным для переноски, попросите о помощи, если нужно. После перемещения сабвуфера установите динамики.

Замечание: будьте осторожны при установке динамиков внутри корпуса. Не зажмите пальцы и не повредите сабвуфер. Также не забудьте провести провода от сабвуфера перед установкой.

Подключите сабвуфер к основному усилителю.

Шаг 11: Заключение

Поздравляю, вы закончили конструирование сабвуфера.

Как собрать коробку для сабвуфера

Поедание шоссе с четкостью и громкостью — чемпион среди автомобильных аудиосистем.

В течение первых нескольких лет работы в компании Crutchfield я был одним из наших консультантов, помогая нашим клиентам выбирать новые аудиокомпоненты для своих домов и автомобилей. В конце концов, я перешел в команду сценаристов и провел десять лет, изучая новые продукты и еще больше изучая автомобильную аудиотехнику.

На протяжении многих лет я выполнял множество автомобильных и домашних аудиоинсталляций, некоторые из них даже на собственных автомобилях. Как редактор веб-статей Кратчфилда об автозвуке, я не мог просить более крутой работы. Мы слушаем музыку и играем с автомагнитолой каждый день!

Как и большинство из нас, я всегда увлекался музыкой. Я установил свою первую автомобильную стереосистему еще до того, как семейный автомобиль стал моим. В колледже я помогал друзьям и соседям по комнате устанавливать стереосистемы в их автомобилях и настраивать их в квартирах. Несколько лет я был ди-джеем-добровольцем на местной общественной радиостанции (играл поздним ночным металлом и воскресным утром блюграсс и альтернативный кантри). Именно там я также впервые узнал немного о звуковых микшерах.

В эти дни я служу своему сообществу, работая добровольцем в Бойскаутах Америки. Я также люблю играть в настольные игры и ролевые игры, проводить время с семьей и устанавливать новые аудиосистемы для своих друзей.

Подробнее о Роберте

• Работал в компании Crutchfield в 1999 г.
• Прошел тщательное обучение внутренних консультантов, изучив все тонкости различных продуктов
• Сертификация MECP (Mobile Electronics Certified Professional)
• Автор десятков статей о Crutchfield и сотен презентаций автомобильных аудиосистем
• Управляющий редактор статей об автомобильных аудиосистемах на Crutchfield.com
• Опытный писатель-фрилансер и редактор

Еще от Роберта Ференси-Виарса

Что означают рейтинги водонепроницаемости IP?

Видео: Приспособления для установки автомобильной стереосистемы со скидкой

Практический опыт с двумя видеорегистраторами Pioneer

Как выбрать радар-детектор

Руководство по покупке автомобильной стереосистемы

Обзор автомобильной стереосистемы Sony XAV-AX5500

Самостоятельная сборка Коробка сабвуфера — это отличный способ получить желаемый внешний вид, не тратя целое состояние. Все, что вам нужно, это несколько основных инструментов, оборудования и материалов.

В этой статье:

• Мы объясним, как спроектировать корпус сабвуфера на бумаге. Правильный расчет имеет решающее значение для получения надлежащего объема.
• Далее мы рассмотрим сборку шаг за шагом и поделимся несколькими советами.

Создание коробки — это очень весело и сэкономит вам немного денег, но работа «сделай сам» подходит не всем. Если вы прочтете эту статью и решите, что сборка корпусов может быть не для вас, ознакомьтесь с нашим выбором высококачественных готовых корпусов для сабвуферов.

Стоимость материалов

Мы потратили около 50 долларов, хотя ваши расходы будут зависеть от того, что у вас уже есть в гараже.

Затраченное время

Сборка корпуса сабвуфера заняла около трех часов. Ваш проект может занять больше или меньше времени, в зависимости от сложности формы вашей коробки и инструментов, которые есть в вашем распоряжении. У нас был вместительный верстак и хорошо оборудованная мастерская.

Что вам понадобится

• Электролобзик
• Настольная или циркулярная пила
• Электродрель с насадками для предварительного сверления отверстий и заворачивания шурупов
• 3/4″ МДФ (древесноволокнистая плита средней плотности)
• Шурупы для гипсокартона 2″
• Шурупы для листового металла с полукруглой головкой (1/2″ и 1″)
• Столярный клей
• Силиконовый герметик
• Незатвердевающий веревочный герметик
• Чашка для подключения динамика — см. полный ассортимент комплектующих для сборки коробок

Выбор сабвуфера

При выборе сабвуфера обратите внимание на размер корпуса, особенно рекомендуемый производителем если у вас мало места в автомобиле. Объем коробки говорит вам, насколько большим должен быть ваш корпус для максимальной производительности сабвуфера. Коробка, показанная в этой статье, предназначалась для багажника моего седана Nissan, поэтому я хотел убедиться, что она не займет слишком много места. Имея в виду это требование, я выбрал 10-дюймовый сабвуфер Alpine. Производитель рекомендует объем коробки от 0,65 до 1,0 кубических футов, так что в небольшой коробке все будет нормально.0003

Приобретение сабвуферов из комплектующих

---

Планирование конструкции корпуса сабвуфера

Вы можете выполнить следующие действия, чтобы определить правильные размеры корпуса сабвуфера:

Определите минимальную глубину корпуса. Измерьте глубину сабвуфера и добавьте 2 дюйма. Это измерение является минимальной глубиной вашего корпуса (в этой статье глубина относится к размеру корпуса спереди и сзади, при этом низкочастотный динамик установлен спереди).

Определите минимальную высоту и ширину вашего ящика. Измерьте диаметр рамы низкочастотного динамика или сверьтесь с монтажным шаблоном, который может быть включен в руководство пользователя, чтобы определить минимальную высоту и ширину передней части корпуса. Если вы планируете установить решетку, не забудьте оставить дополнительное пространство, которое может понадобиться для ее размещения.

Определите свободное место в вашем автомобиле. Измерьте высоту, ширину и глубину пространства автомобиля, которое вы готовы выделить для сабвуфера. Если коробка должна иметь клиновидную форму, вам необходимо знать глубину сверху и снизу коробки.

Нарисуйте свою коробку. Пришло время нарисовать вашу коробку на бумаге, используя полученные вами размеры. Коробка, показанная в этой статье, имеет прямоугольную форму, но вы можете обнаружить, что клиновидная коробка лучше подходит для вашего автомобиля или грузовика. Ваш эскиз может выглядеть следующим образом:

Для наших примеров давайте использовать следующие внешние размеры:

Прямоугольная коробка	Клиновая коробка
90 13 дюймов Высота: 14 13 90 130133 Height: 14″
Width: 14″	Width: 18″
Depth: 12″	Depth 1: 5″
	Depth 2: 8″

Определите внутренние размеры и объем вашей коробки. Вышеуказанные шаги определили внешние размеры коробки. Чтобы определить внутренний объем , просто вычтите толщину древесины, которая будет использоваться для строительства. Если вы используете МДФ 3/4 дюйма (рекомендуется!), то вы вычтете 2 x 3/4 дюйма или 1-1/2 дюйма из каждого размера.

The internal dimensions for our examples:

Rectangular box	Wedge box
Height: 11.5″	Height: 12.5″
Width: 12.5″	Width: 16.5″
Глубина: 10,5 «	Глубина 1: 3,5″
	Глубина 2: 6,5 «

CALEDALENTEL ВЕЛИКОВОЙ ВОМОЛЕТА ВОМНАЛА. внутренний объем шкафа по следующей формуле: высота x ширина x глубина = кубический объем

Подставим некоторые числа:

Прямоугольная коробка:

11,5 x 12,5 x 10,5 дюймов = 1 509,375 кубических дюймов прежде чем мы сможем определить объем. Чтобы найти среднюю глубину, сложите два измерения глубины вместе, а затем разделите на два. Помните, что глубина 1 = 3,5, а глубина 2 = 6,5.

3,5″ + 6,5″ = 10″
10 дюймов / 2 = 5 дюймов

Итак, средняя глубина клиновидного ящика равна 5 дюймам. Подставьте это измерение в формулу:

12,5″ x 16,5″ x 5″ = 1031,25 кубических дюймов

Преобразование кубических дюймов в кубические футы. Поскольку большинство производителей указывают рекомендуемый объем коробки в кубических футах, вам необходимо преобразовать внутренний объем из кубических дюймов

Прямоугольная коробка: 1509,375 / 1728 = 0,873 кубических фута

Клиновая коробка: 1031,25 / 1728 = 0,597 кубических фута

9’047 технические характеристики Теперь сравните нарисованный вами объем коробки с рекомендованным производителем. Если он слишком большой или слишком маленький, вы можете внести небольшие коррективы в одно измерение, пока внутренний объем вашей коробки не будет максимально соответствовать рекомендациям производителя. Часто производители рекомендуют диапазон объемов корпуса. Вы можете получить хорошие результаты с коробкой, которая находится где-то в пределах рекомендуемого диапазона.

Определите окончательные внешние размеры коробки. После того, как вы определили правильные внутренние размеры, пришло время добавить обратно те 1-1/2 дюйма, которые мы вычли на шаге 5, чтобы получить новые внешние размеры. Дважды проверьте, чтобы убедиться, что эти размеры подходят для вашего автомобиля. , и вы готовы перейти к строительству.

---

Пошаговые инструкции по сборке корпуса сабвуфера

Шаг 1 – Резка панелей

Мы начали с измерения и вырезания основных частей МДФ для передней, боковых, задней и верхней части корпуса, используя настольная пила.

У вас нет настольной пилы? Не волнуйся. Если вы купите МДФ в любом крупном магазине товаров для дома, они смогут разрезать его для вас за небольшую плату. (Приветствую Кэмерона в моем местном магазине Lowe’s. Он превратил лист МДФ размером 6 на 8 футов в доски, которые поместились бы в мою машину.)

Вы также можете использовать циркулярную пилу, только следите за тем, чтобы срезы были ровными (гладкие, плоские срезы обеспечивают надежную герметизацию коробки).

Всего вырезаем семь деталей – верх и низ, две боковины, спинку и две одинаковые детали для переда (так как он должен был быть двойной толщины). Как только это будет сделано, остальная часть процесса будет похожа на сборку модельного комплекта или сборной мебели.

Шаг 2. Нарисуйте круг

После того, как детали будут вырезаны по размеру, используйте циркуль или шаблон, который может быть включен в упаковку вашего сабвуфера, чтобы отметить вырез для сабвуфера на одной из идентичных передних частей. В качестве шаблона мы использовали картонную упаковочную вставку.

Шаг 3. Подготовка передних панелей

Если вы решили использовать МДФ двойной толщины для передней панели (рекомендуется этот метод — он обеспечивает чрезвычайно прочную, нерезонансную монтажную поверхность для сабвуфера), закрепите две одинаковые передние части вместе, используя большое количество столярного клея и несколько шурупов для листового металла. Также двойная толщина послужит укреплению коробки в целом.

Если вы не используете двойную толщину МДФ для монтажной поверхности, вам обязательно следует использовать распорки в других местах коробки для дополнительной прочности. На самом деле никогда не будет плохой идеей использовать распорки, несмотря ни на что, особенно если ваш ящик больше кубического фута. Коробка будет подвергаться сильному внутреннему давлению, поэтому чем она прочнее, тем лучше.

Самый простой способ добавить распорки — использовать деревянные планки размером 2 x 2 дюйма. Приклейте и прикрутите их по крайней мере к двум внутренним швам коробки, прежде чем прикреплять верх и низ.

Шаг 4 – Сборка коробки

Пока передние панели были зажаты и клей сох, мы собрали остальную часть коробки.

Мы нанесли каплю клея на край панели и прижали ее к прикрепляемой панели. Мы использовали деревянные зажимы, чтобы скрепить панели, пока не вкрутим винты. Клей, а не винты, в конечном итоге запечатает коробку , так что не бойтесь лить его.

МДФ может расколоться, поэтому мы предварительно просверлили отверстия для шурупов, а затем вставили шурупы. В такие времена действительно выгодно иметь и дрель, и отвертку!

Мы скрепили детали вместе с помощью 2-дюймовых шурупов для гипсокартона. На этом этапе часть клея выдавится — вы можете вытереть его снаружи коробки влажной тряпкой, но можно оставить его на внутренних краях ( это на самом деле поможет с печатью)

Шаг 5. Прикрепление последних сторон

При сборке коробки вы можете обнаружить, что она немного не соответствует форме. Вот где деревянные зажимы действительно могут помочь придать вещам форму. Когда вы закрутите последние две стороны (в нашем случае переднюю и заднюю), все должно выровняться.

Примечание: самые большие стороны коробки должны перекрывать каждую из меньших сторон, чтобы обеспечить наибольшую прочность.

Шаг 6 – Вырезание отверстия для низкочастотного динамика

Используя дрель и большое сверло, мы сделали отверстие рядом с внутренним краем начерченного круга, достаточно большое, чтобы в него поместилось полотно лобзика.

Мы вырезали круг лобзиком, быстро ударил наждачной бумагой, и открытие НЧ было завершено.

Шаг 7. Добавление крышки разъема

Перевернув коробку, мы использовали 3-дюймовую кольцевую пилу, чтобы сделать отверстие для крышки разъема. Если у вас нет такой большой кольцевой пилы или если у вас квадратный разъем чашки, вы можете использовать процедуру сверления/лобзика, которую мы использовали на передней части коробки.0003

После сглаживания отверстия грубой наждачной бумагой мы намазали валиком силиконового герметика край контактной крышки и привинтили его на место с помощью шурупов для листового металла 1/2 дюйма.

панели и прорежьте отверстия, почти готово. наждачная бумага или рашпиль для регулировки отверстия

Самое время пометить карандашом расположение отверстий для винтов, чтобы вы могли предварительно просверлить отверстия после снятия низкочастотного динамика. Мы сделали это в конце процесса.

Шаг 9. Герметизация внутренней части

Чтобы убедиться, что все герметично и герметично, мы подождали, пока клей высохнет, и нанесли силиконовый герметик на все внутренние уплотнители коробки. Мы использовали ручной тюбик с герметиком, так как в этот момент было бы сложно опустить пистолет для герметика внутрь коробки.

Дайте герметику высохнуть в течение 12-24 часов перед установкой сабвуфера обратно в . Некоторые силиконовые герметики при отверждении выделяют пары уксусной кислоты, которые могут разрушить корпус сабвуфера.

Шаг 10. Установка сабвуфера

После того, как герметик застыл, мы добавили немного незатвердевающего веревочного герметика (его можно найти в отделе уплотнителей в хозяйственном магазине), чтобы он служил уплотнением под рамой низкочастотного динамика.

Затем мы опустили низкочастотный динамик обратно в отверстие и карандашом отметили расположение отверстий для винтов, затем сняли сабвуфер и предварительно просверлили отверстия для крепежных винтов.

Наконец, мы подсоединили отрезок провода динамика от клеммной крышки к сабвуферу, поместили сабвуфер обратно в коробку и прикрутили его. Мы были очень осторожны, чтобы сверло не соскользнуло с винтов и не испортило мой новый сияющий переводник.

---

Отделка и настройка коробки сабвуфера

Коробка готова, вуфер установлен. Теперь пришло время взять его в машину и попробовать.

Но это еще не все. Голый МДФ имеет крутой, прочный вид, но он также подвержен сколам. И у вас, вероятно, более утонченное чувство декора, чем «шик мастерской по дереву». Сборные коробки покрыты прочным ковром. Вы можете использовать это (у нас есть ковровое покрытие среди наших строительных материалов), винил или любой другой материал, который вы хотите. Здесь вы действительно можете сделать коробку самостоятельно.

Ознакомьтесь с нашей статьей о настройке корпуса сабвуфера, чтобы получить некоторые идеи.

И большое спасибо моему приятелю Крису из Clever Home Improvements в Стонтоне, штат Вирджиния, за использование его навыков и магазина.

Теперь ваша очередь

Следуя инструкциям в этой статье, вы сможете собрать свой собственный сабвуфер. Обязательно ознакомьтесь с нашим ассортиментом аксессуаров для установки сабвуфера — у нас есть различные разъемы для динамиков, портовые трубки, коврики и другие аксессуары, необходимые для сборки вашей коробки. А если вам нужна помощь, обращайтесь к нашим консультантам. Они ответят на вопросы и позаботятся о том, чтобы вы получили все, что вам нужно.

Последнее обновление 14.10.2022

Пожалуйста, поделитесь своими мыслями ниже.

Сравните звук

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Технология Virtual Audio позволяет сравнивать звуковые характеристики динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников ниже.

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Взять напрокат комплект для прослушивания

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

SpeakerCompare ^™

Запатентованная технология Virtual Audio ^™

Прослушивание динамиков перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных динамиков через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Для начала

Выберите марку наушников в правом столбце.
Если ваших наушников нет в списке, мы рекомендуем использовать наш комплект для прослушивания.

SpeakerCompare ^™ защищен патентами и патентными заявками, принадлежащими Crutchfield Corporation.

ДинамикСравнить ^™

РАВНО
СИЛА

РАВНО
ГРОМКОСТЬ

Что слушать

Примечания к треку

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Мы здесь, чтобы помочь

Чтобы получить бесплатную персональную консультацию, позвоните по телефону 1-888-291-8923. Наши консультанты прослушали большинство динамиков, которые мы продаем, и могут помочь вам сделать лучший выбор для вашей системы.

Мы будем рады узнать ваше мнение

Выберите наушники

Модель

Пожалуйста, отключите активное шумоподавление для достижения наилучших результатов.

Не видите свои наушники?
Возьмите наш комплект для прослушивания напрокат

Выберите трек, чтобы начать прослушивание

Колонки Audition перед покупкой

SpeakerCompare имитирует звук домашних и автомобильных колонок через наушники. Он позволяет сравнивать звуковые характеристики разных динамиков, чтобы вы могли принять более обоснованное решение о покупке.

Почему важно выбирать наушники

SpeakerCompare адаптирует ваши впечатления от прослушивания именно к тем наушникам, которые у вас есть, так что то, что вы слышите, сравнимо с прослушиванием динамиков рядом друг с другом. Знание того, какую модель наушников вы используете, позволяет нам удалить любую звуковую окраску из вашего опыта.

Два разных режима прослушивания

В реальной комнате для прослушивания вы обнаружите, что одни колонки играют громче, чем другие, при одинаковой мощности. В режим равной мощности , вы услышите эти различия в громкости, поскольку они естественным образом возникают между динамиками.

В режиме равной громкости мы сделали громкость каждого динамика примерно одинаковой. Это дает вам более прямое сравнение тонких различий в голосовых связях между говорящими.

Ничто не сравнится с прослушиванием динамиков в вашем помещении

SpeakerCompare дает вам представление о звуковых различиях. Но на производительность в реальном мире влияет акустика вашего автомобиля или дома, выбранное вами усиление и исходный материал. Мы по-прежнему считаем, что золотым стандартом для прослушивания спикеров является прослушивание их в вашей собственной среде, поэтому мы предлагаем 60-дневную гарантию возврата денег.

Наш комплект для прослушивания

Чтобы помочь вам выбрать правильные динамики, мы рекомендуем использовать комплект для прослушивания SpeakerCompare от Crutchfield. Он включает в себя пару наушников студийного качества, руководство по получению максимальной отдачи от сеанса и несколько других необходимых предметов. Мы тщательно отобрали компоненты этого комплекта, чтобы обеспечить кристально чистое звучание. Он доступен за номинальную арендную плату и включает товарный кредит Crutchfield на 25 долларов.

Запросить комплект

Оцените свой опыт работы с SpeakerCompare

Спасибо за ваш отзыв!

Мы будем рады узнать ваше мнение

Оцените свой опыт работы с SpeakerCompare ^™

Больше не показывать

Спасибо за ваш отзыв!

КОРОБКА САБВУФЕРА D4S

(15 отзывов) Написать рецензию

Одиночный 12-дюймовый корпус для сабвуфера с прорезями на заказ (РУЧНАЯ СДЕЛАНО В США)

Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)

Имя

Электронная почта Обязательно

Тема отзыва Обязательно

Комментарии Обязательно

Артикул:

Д4С-С12-БОКС

В НАСТОЯЩЕЕ ВРЕМЯ: 799,99 долларов США

Часто покупают вместе:

• Описание
• 15 отзывов

Описание

  В НАСТОЯЩЕЕ ВРЕМЯ СОСТАВЛЯЕТСЯ ПРИМЕРНО 6-8 НЕДЕЛЬ

(РУЧНАЯ СДЕЛАНО В США)

Изготовленный на заказ корпус сабвуфера. Фотографии приведены для примера, каждая коробка изготавливается на заказ по вашему вкусу.

**Максимально допустимые размеры дополнительной коробки, в которую можно поместиться. Это обязательно и очень важно для вас, чтобы вы могли измерить, поэтому, когда вы размещаете свой заказ, вы знаете, что ваша коробка для сабвуфера поместится в пространство, которое у вас есть для нее, эти коробки не подлежат возврату, поскольку они созданы для того, чтобы точно соответствовать вашим потребностям. **

Просмотреть всеЗакрыть

15 отзывов

• 5

  12

  Опубликовано Бобби Уэллсом 6 июня 2022 г.

  У меня salt2 нажимает u12. Эта коробка потрясающая, никакими другими словами ее не описать. Полностью счастлив

• 5

  Коробка для пропила 12 дюймов

  Опубликовано Бобби Уэллсом 6 июня 2022 г.

  У меня salt2 нажимает u12. Эта коробка потрясающая, никакими другими словами ее не описать. Полностью счастлив

• 5

  Пользовательский ящик

  Опубликовано Бадом Джонсоном 24 января 2022 г.

  Это лучший бокс для сабвуфера, который у меня когда-либо был. Звучит великолепно и мастерство отличное! Тед проделал отличную работу!

• 5

  Down4Sound Разница на высшем уровне

  Опубликовано Натаном Ньюсомом 11 августа 2021 г.

  Был изготовлен один заказ для Sundown NSV5 12 дюймов. Совершенно потрясающе. Весь процесс был потрясающим. С того момента, как вы впервые разместите заказ, вы свяжетесь с Down4Sound, чтобы убедиться, что все так, как вам нравится. Дион был мой строитель, и он постоянно присылал мне обновления, пока строил корпус, чтобы я мог наблюдать за текущим процессом со всей страны, и готовый продукт просто абсолютно прекрасен. Я определенно не ожидал такого обслуживания клиентов, которое я получил. за пределами Top Notch. Даже не заставляйте меня начинать с упаковки. Подсказка: он будет доставлен в пункт назначения в целости и сохранности без КАКИХ-ЛИБО повреждений. Закажите один, вы поймете, что я имею в виду.

• 5

  Высшее качество

  Опубликовано Майком Сперри 25 сентября 2019 г.

  Очень хорошо сложенная коробка. Так счастлив, что они сделали его лучшим материалом, чем mfd. С звуковым сабвуфером DC, который я установил, он звучит… Я не могу найти достаточно высоких молитв за то, как он звучит и держится. Никакого дребезжания из коробки или трепещущих шумов из порта. D4S будет моим номером один для дополнительных ящиков. Спасибо за удивительное мастерство.

• 5

  Отдельный комплект индивидуальной коробки

  org/Person»> Размещено Терренсом Морнингом 22 сентября 2019 г.

  Наконец-то я нашел время, чтобы положить динамик в коробку и в свой джип, и я очень доволен прочностью и настройкой, которые были вложены в мою сборку.

• 5

  Безусловно, лучший корпус

  Опубликовано Мигелем Родригесом 5 августа 2019 г.

  Лучший корпус, который у меня когда-либо был, очень нравится, результаты определенно вернусь за другим

• 5

  служба поддержки клиентов

  org/Person»> Опубликовано Джастином Уэйдом 24 мая 2019 г.

  Лучшее обслуживание клиентов. Мне удалось быстро и легко связаться с Китом. Прислал мне обновления и был открыт для изменений в коробке.

• 5

  Коробка STOUT с одним 12-дюймовым отверстием и отверстиями

  Опубликовано Энди Сэмюэлем 27 марта 2019 г.

  Мастерство, которое Кит вкладывает в свои коробки, просто поразительно. Я никогда не видел ничего настолько красивого. Качество коробки выше всяких похвал. Я заказал коробочную версию Heavy Duty, и она прочная и тяжелая. Упаковка, которую D4S сделала для защиты коробки при транспортировке, превосходна. Он был завернут, упакован в картонную коробку, покрыт пенопластом, снова завернут, снова упакован в коробку и поставлен на поддон. Я очень впечатлен временем, которое они потратили на защиту коробки при транспортировке. JP помогал в процессе заказа, и когда у меня возник вопрос в процессе проектирования, Кит очень хорошо общался, когда собирал коробку, а Барбара очень помогала, чтобы убедиться, что я получил именно то, что хотел. Я не могу поверить в общую трудовую этику D4S. Их поддержка клиентов находится на высшем уровне в сегодняшнюю эпоху, когда трудно найти уважаемые компании для ведения бизнеса. Я бы ни секунды не колебался, чтобы снова работать с D4S.

• 5

  Удивительно!

  Размещено Шейном Норвудом 28 декабря 2018 г.
