Узнаем как изготовить тахометр своими руками?

Прежде чем делать тахометр своими руками, необходимо понять особенности этого устройства. Прибор служит для измерения количества оборотов силового агрегата во время движения. Эта информация выводится на дисплей, размещенный на приборной панели или специальном экране. Рассмотрим принцип работы тахометра и способы изготовления его самостоятельно.

Используем микроконтроллер

Чтобы сделать тахометр своими руками на базе микроконтроллера, потребуются следующие детали:

  • Непосредственно микроплата, подойдет схема Arduino.
  • Комплект резисторов.
  • Для светодиодного варианта потребуется LED-элемент.
  • Диоды (инфракрасный и фотоаналог).
  • Монитор. Например, LCD-дисплей.
  • Регистр сдвига типа 74HC595.

В рассмотренном далее способе применяется не щелевой, а оптический регулятор. Это позволит избежать проблем с толщиной ротора, количество лопастей не будет сказываться на показаниях, а также появится возможность считывать информацию об оборотах барабана.

Этапы работ

Ниже приведена пошаговая инструкция, как сделать тахометр своими руками на базе микроконтроллера:

  1. Для начала мелкозернистой наждачной бумагой обрабатывается световой и фотодиод до тех пор, пока они не примут плоскую форму.
  2. Изготавливается аналогичный элемент в виде полоски, затем обе детали соединяются при помощи клея и окрашиваются в черный колер.
  3. На дальнейшем этапе монтируются диоды, к ним припаиваются провода.
  4. Критические значения резисторов могут разниться, в зависимости от применяемого фотодиода. Чувствительность контроллера позволит скорректировать потенциометр.
  5. Изучив схему автомобильного светодиодного тахометра можно понять, что в ней предусмотрен регистр сдвига на восемь разрядов. Кроме того, схема включает в себя жидкокристаллический дисплей. Для фиксации лампочки в корпусе проделывается небольшое отверстие.
  6. На завершающей стадии потребуется припаять резистор (270 Ом) к диоду, затем вмонтировать его в гнездо. Контроллер вводится в кубическую трубку, что обеспечивает добавочную прочность приспособлению.

Делаем простой тахометр своими руками

Для изготовления этого прибора в качестве основы берется микрокалькулятор. Такой вариант подойдет тем, у кого имеются проблемы с элементной базой. Стоит отметить, что подобное приспособление не обеспечивает 100-процентной точности, а также тахометр не будет транслировать на дисплее количество вращений в минуту. Тем не менее калькулятор – это неплохая альтернатива другим устройствам по счету сигналов.

Для изготовления сигнального регулятора используются индуктивные или аналогичные им контроллеры. При вращении диска на дисплее отображается один сигнал после каждого оборота. Контакты в этот момент должны быть разомкнуты. Они замыкаются, когда узел минует дисковый зубец. Рассматриваемый тахометр (своими руками, как мы видим, сделать его достаточно просто) этого типа подходит отлично для тех случаев, когда замеры проводятся редко. Тем, кто хочет установить регулярный контроллер скорости, лучше остановить свой выбор на более надежных приборах.

Эксплуатация

Простейший тахометр, своими руками изготовленный на базе калькулятора, работает после припайки контактов к кнопке сложения вычислительной машины.

Замер скорости вращения оборотов выполняется следующим образом:

  1. Включается микрокалькулятор.
  2. Синхронно активируются клавиши «+» и «1».
  3. Гаджет запускается и на нем производится замер. Чтобы обеспечить точность показаний, одновременно с калькулятором следует включить секундомер.
  4. Выждите 30 секунд, а затем посмотрите на экран. На нем должно появиться соответствующее значение.
  5. Этот показатель и является числом оборотов за 30 секунд. Умножив цифру на два, получаем количество вращений в минуту.

Аналоговый вариант

Электронный тахометр, своими руками сделанный для дизельного или бензинового двигателя, ориентирован на преобразование электронного импульса и транспортировки его на устройство индикации. В отличие от данного прибора, цифровые модели преобразовывают аналоговый импульс в некую последовательность нулей и единиц, которая считывается и расшифровывается контроллером.

В комплектацию аналоговых тахометров входят следующие элементы:

  • Микроплата, предназначение которой – преобразование аналоговых импульсов.
  • Проводка, соединяющая все элементы приспособления.
  • Шкала, служащая для демонстрации показателей.
  • Стрелка, которая оказывает на действующее значение.
  • Специальная катушка с осью, обеспечивающая корректную работу стрелки.
  • Считывающий прибор типа индуктивного контроллера.

Как сделать цифровой тахометр своими руками

Устройства этого типа имеют идентичное предназначение, однако отличаются конструкционными элементами. Чтобы соорудить самостоятельно прибор, потребуются следующие детали:

  • Преобразователь восьмиразрядный.
  • Процессор, позволяющий преобразовывать импульсы в цепочку нулей и единиц.
  • Дисплей для демонстрации показаний.
  • Устройство прерывающего типа (регулятор вращений) с усилителем. Для этой цели могут использоваться специальные шунты, в зависимости от конкретной ситуации.
  • Плата для обнуления информации.
  • Дополнительно можно подключить к процессору контроллер температуры антифриза, воздуха в салоне, давления жидкости двигателя и тому подобное.
  • Чтобы настроить нормальную работу устройства, понадобится установка специальной программы.

Механическая модификация

Механический автомобильный тахометр, своими руками сделанный, не требует питания и управляющих схем. На валу жестко фиксируется магнит постоянного типа. При его вращении создается вихревое поле, которое увлекает за собой специальную емкость из магнитного материала. Вращению чащи создает сопротивление спиральная пружина. Чем больше скорость вращения, тем активнее отклоняется вал, оснащенный стрелкой.

Основное преимущество механического приспособления – это простота конструкции и отсутствие необходимости в получении электрического питания. Среди минусов можно отметить высокую погрешность и смещенный нижний предел измерений. Стоит отметить, что при малых оборотах стрелка не отклоняется.

Диагностика

Сделанный своими руками тахометр также может выйти из строя. Для выявления причины неполадки потребуется провести диагностику. В транспортных средствах, оборудованных интерфейсом OBD II, проверка производится с использованием сканера. Кроме того, электронное приспособление можно проконтролировать при помощи любого генератора импульсов. Оптимальным вариантом станет заведомо исправный прибор, осциллограф либо частотомер.

Механический аналог диагностируют посредством дрели или шуруповерта. При наличии регулятора оборотов проверку провести проще. Хвостовая часть троса фиксируется в патроне, а корпус устройства жестко закрепляется.

Ремонт

Отремонтировать рассматриваемое приспособление не очень сложно. Самым тяжелым для починки экземпляром является модуль электрической схемы. После локализации неисправности, потребуется заменить дефектный элемент. Как правило, чаще всего из строя выходит проводка, контакты индикатора, датчик, магнитик на коленчатом вале.

С механическим вариантом все намного проще. Достаточно заменить деталь, вышедшую из строя на новую запчасть. С такими тахометрами автомобили имеют большой пробег и относятся к сильно подержанным транспортным средствам. Следовательно, найти элемент будет несложно на автомобильном рынке или на разборке. После ремонта подключение прибора не требует калибровки.

Настройка

Тахометр на авто, своими руками изготовленный, может потребовать настройки. Поскольку в машинах обычно за один оборот вала мотора индикатор выдает пару импульсов, то при калибровке устройства следует частоту генератора устанавливать вдвое выше.

Чтобы настройка тахометра не вызывала трудностей, необходимо изучить принцип работы мостовой схемы. Например, при равенстве соотношений величин резисторов, напряжения в точках равны, а значит, ток не протекает и стрелка стоит на нуле. Если снизить величину первого резистора, напряжение в одной точке повысится, а во второй останется без изменений. Ток пойдет через миллиамперметр и стрелка начнет движение. Это значит, что при постоянном напряжении во второй точке и изменения этого показателя в первой точке, стрелка тахометра будет перемещаться относительно шкалы.

В заключение

Сделать своими руками автомобильный тахометр вполне реально, если наличествуют элементарные познания в электротехнике и желание. Все, что потребуется – это готовая схема, паяльник и основные детали. Займет работа не более двух дней вместе с демонтажем и установкой. Вы может выбрать изделие по своим потребностям: от простого прибора на базе калькулятора или более продвинутого тахометра на основе схемы ARDUINO. Прежде чем приступать к работе, изучите принцип работы штатного устройства на вашем автомобиле.

установка и подключение. Подключение устройства своими руками

Автомобильный тахометр — это измерительный прибор, который предназначен для измерения количества оборотов коленчатого вала двигателя в минуту (об/мин). Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.

Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя.

При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись. Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя. После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно. Может выручить установленное в салоне зеркало, но это тоже не лучшее решение. Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп.

При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.

Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения. Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью.

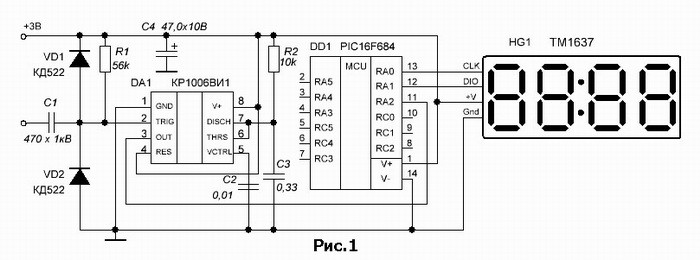

Электрическая принципиальная схема

Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КР1006ВИ1 (аналог NE555).


Схема состоит следующих функциональных узлов. Формирователя импульсов, выполненного на VT1-VT2, широтно-импульсного модулятора на микросхеме DA1 типа КР1006ВИ1 и резисторного моста на резисторах R8-R13. Для снятия показаний применен электродинамический стрелочный микроамперметр. К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы. Но это не сложная операция.

Питающее напряжение на схему тахометра подается непосредственно с клемм автомобильного аккумулятора .

Принцип работы

При поступлении импульсов от прерывателя или катушки индуктивности, используемой в стробоскопе, конденсатор С1 через диод VD1 и резистор R1-R2 перезаряжается, создавая на базе транзистора VT1 импульсы, открывая его. В результате на коллекторе транзистора, включенного в ключевом режиме, образуются короткие положительные импульсы, длительность которых определяется емкостью конденсатора С1. VT2 служит для инвертирования импульсов, перед подачей на вход DA1. Форма импульсов приведена на электрической схеме тахометра с правой стороны, верхняя осциллограмма. На фото ниже структурная схема КР1006ВИ1.

Интегральный таймер КР1006ВИ1 включен по типовой схеме формирователя импульсов. По положительному фронту импульсов, поступающих на вход 2, микросхема формирует на выходе 3 положительные импульсы с шириной, линейно изменяющейся в зависимости от частоты поступающих на вход. Частота выше, импульсы шире. Исходная ширина импульсов зависит от постоянной времени R6, R7 и C3.

Выходящие с вывода 3 микросхемы DA1 импульсы поступают на левое плечо моста тахометра, которое образуют резисторы R8-R9 и R11. На правое плече моста тахометра, которое образуют резисторы R10 и R12, R13 поступает постоянное опорное напряжение +9В с интегрального стабилизатора напряжения К142ЕН8А. Конденсатор С4 исключает дергание стрелки тахометра при измерении низких оборотов двигателя. Стабилизатор также обеспечивает питание всех активных элементов тахометра. В диагональ моста включен микроамперметр.

Благодаря такому схемному решению удалось исключить нелинейные элементы, получить линейное показание миллиамперметра при изменении частоты и обеспечить высокую точность измерений частоты вращения двигателя за счет растянутой шкалы. Так как в тахометре, по соображениям габаритных размеров, применен малогабаритный миллиамперметр от индикатора уровня записи магнитофона, у которого длина шкалы мала, то только благодаря растянутой шкале удалось получить высокую точность показаний.

Микросхемы стабилизаторов серии К142ЕН обеспечивают стабильное выходное напряжение в широком диапазоне температуры, чем и обусловлено применение микросхемы К142ЕН8А в тахометре. Конденсаторы С2, С5 и С6 установлены для сглаживания пульсаций питающего напряжения.

Конструкция и детали

Так как схема простая, то печатную плату я не разрабатывал. Монтаж всех деталей, кроме миллиамперметра, выполнил на универсальной макетной плате размером 30 мм×50 мм. На фотографии видно как размещены элементы схемы.


Для подвода питающего напряжения и входного сигнала применен трехконтактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу.

Плата с деталями закреплена в крышке корпуса стробоскопа на винтах. Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона.

Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем.

Настройка тахометра

Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать. Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из нижеприведенной таблицы и откалибровать шкалу.

Таблица перевода оборотов вращения двигателя в частоту
Обороты двигателя, оборотов в минуту 700 800 900 1000 1100 1200 1500 2000 2500 3000 3500 4000 4500 5000 6000
Частота генератора, Гц 12 13 15 17 18 20 25 33 42 50
58
67 75 83 100
Частота генератора, 2×Гц 24 26 30 34 36 40 50 66 84 100 116 134 150 166 200

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше. Например, при калибровке точки шкалы 800 нужно будет подать на вход тахометра импульсы частотой не 13 Гц, а 26 Гц. Ряд частот для такого случая приведен в нижней строке таблицы.

Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. При равенстве соотношений величин резисторов R1/R2 и R3/R4 напряжения в точках диагонали моста A и B равны, и ток через mA не протекает, стрелка стоит на нуле.

Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним. Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее. При увеличении оборотов двигателя, частота и ширина импульсов с выхода микросхемы увеличивается и таким образом увеличивается напряжение в левой точке подключения миллиамперметра, протекающий ток увеличивается и стрелка отклоняется. Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при 700 оборотов двигателя.

Номиналы резисторов на схеме указаны при сопротивлении рамки миллиамперметра 1,2 кОм. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными. После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными.

Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно.

Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей. В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики.

Достаточно доработать схему входного формирователя импульсов.

Автомобильный рынок сегодня предоставляет выбор, как бюджетных иномарок хорошего качества, так и более дорогих автомобилей «премиум» класса. Имеющиеся на рынке электронные тахометры рассчитаны на автомобили отечественного производства, на четырехцилиндровые, рядные двигатели. К любой модели автомобилю ВАЗ легко можно подсоединить электронный тахометр. Концепция четырехцилиндрового двигателя сейчас на рынке наиболее распространенная, но помимо них существуют и 3-цилиндровые или 6-8-12-цилиндровые двигатели. В таком случае невозможно качественно подключить электронный тахометр к автомобилю, показатели прибора не будут точно отображать действительные параметры.

На рисунке 2 изображена электрическая схема квазианалогового электронного тахометра. Принцип работы этого устройства следующий. Частота вращения коленвала двигателя, соответствует линейной шкале светодиодов, которые размещены на панели тахометра.

Конечно цифровые тахометры, которые были произведены на заводе, более точны в своих показаниях, но они стоят денег. Мы же предлагаем создать подобный прибор своими руками, и с небольшим набором компонентой базы.

Шкала электронного тахометра состоит из 9-ти светодиодов. Каждый светящийся светодиод должен соответствовать 600 об/мин двигателя. На холостом ходу двигателя должен работать лишь один светодиод. Регулировка тахометра производится путем подбора номинала резистора R6. В зависимости от сопротивления резистора, можно настроить индикаторы на необходимое количество цилиндров. Можно также изменить цену деления.

Источником импульсов для полноценной работы электрического тахометра в зависимости от комплектации автомобиля, может выступать датчик Холла, который включен в электронную систему зажигания, датчик положения вала и другие варианты исполнения. Работа этих приборов посылает на нашу электрическую схему импульсы, которые изменяют сопротивления R1.

Индикатор-тахометр работает как упрощенный частотомер. Импульсы, которые постоянно поступают от датчика автомобильного двигателя, попадают на счетный вход десятичного счетчика. Импульсы от работы тактового генератора поступают на вход «обнуления». Состояние счетчика зависит от входной частоты импульса. Чем больше частота, тем на большее число изменится состояние счетчика.

Светодиоды будут, светится в зависимости от входной частоты индикатора. Десятичный дешифратор подсоединен на выходе счетчика. В процессе подсчета входных импульсов, ни один светодиод не включается. Инерционность человеческого зрения создает как бы впечатление одновременного свечения светодиодов.

Питание для работы схемы устройства можно подключать из любого источника, в обход зажигания. В качестве точки подсоединения может служить прикуриватель, разъем подключения автомобильной магнитолы.

В некоторых случая питание на схему можно подавать от замка зажигания. Разницы большой нет, когда мотор не работает, электрическая цепь рассоединена, соответственно не поступает ток на светодиоды, они перестают светить по завершению работы двигателя.

Диод VD1 предназначен для защиты электрической схемы от некорректной полярности питания, которое подается на вход схемы. Так как стабилизатор напряжения отсутствует, микросхема К561 работает при стандартном напряжении до 15 В. Всем автоэлектрикам и автомобильным владельцам известно, что автомобильная электросеть не должна подавать больше чем 14 вольт напряжения, так как это плохо влияет на работу бортовых электрических приборов.

Датчик оборотов коленвала посылает импульсы в реальном времени на базу транзистора VT1. Транзистор КТ3102 можно заменить аналогом КТ315. На входе используется транзистор для защиты входа КМОП-микросхемы от различных перепадов напряжения, которые возникают в электросети автомобиля. Также транзистор VT1 работает как преобразователь.

Номинал резистора R1 выбираем в зависимости от источника импульсов. На схеме указано сопротивление, соответствующее размаху импульсов с выхода датчика положения коленвала в инжекторном двигателе или же датчика Холла в бесконтактной схеме зажигания карбюраторного двигателя.

Импульсы, которые уже согласованны между собой по уровню, снимаются с коллектора VT1 и поступают на триггер Шмитта, который построен на элементах D1.1-D1.2. Триггер отвечает за преобразование импульсов в необходимую для работы счетчика форму. Конденсатор С2 подавляет помехи, которые могут вызывать сбои в работе счетчика. В паре с резистором R4, конденсатор С2 образует в некотором роде фильтр, который не пропускает импульсы относительно высокой частоты.

Выход D1.2 подает на счетный вход D2 импульсы. Мультивибратор собран на двух других элементах микросхемы D1. Мультивибратор генерирует тактовые импульсы определенной частоты. Тактовая частота в свою очередь зависит от выбранного сопротивления R6. Эти импульсы поступают на часть электрической цепи C3-R7, что способствует формированию импульса для обнуления счетчика D2.

Светодиоды индикации HL1-HL9 подключены к выходам счетчика D2. Микросхема К561ИЕ8 имеют относительно слабый ток на своих выходах, поэтому рекомендуется использовать в качестве индикаторов сверхяркие светодиоды (при низком поступающем токе – они светятся как обычные индикаторные). Микросхему К561ЛЕ5 заменяем в случае необходимости аналогом К561ЛА7 или CD4001, CD4011. Микросхему К561ИЕ8 можно заменить на CD4017. В схеме присутствует регулятор яркости R9, с помощью которого мы можем регулировать поступающий ток, а соответственно и яркость индикации. Это позволяет ночью уменьшить яркость светодиодов, чтобы они не слепили глаза водителю.

На рисунке 2 изображена простая печатная плата, на которой и собран индикатор. Для того чтобы не усложнять разводку дороже платы, было принято решение подключать светодиоды HL1- HL4 к выходам счетчика через перемычки из монтажного провода. Светодиоды присоединены к печатной плате в одну линию.

В том случае если конструкция приборной панели автомобиля не позволяет компактно поместить весь модуль со схемой и диодами, то светодиоды можно вынести за пределы платы, установив их на отдельный участок приборной панели.

Существует еще один вариант выхода установки тахометра на приборную панель. Это собрать индикатор в самостоятельный пластиковый корпус. При помощи двухстороннего скотча приклеить его в удобном месте.

Светодиоды лучше купить сверяркие. Желательно прямоугольной формы.

После установки прибора в сборе на его место, нужно подстроить правильную работу устройства. Наладку следует начинать с расчета сопротивления R1 исходя из того, что указанное на схеме сопротивление соответствует размаху входящих импульсов. Затем нужно заменить резистор R6 последовательно включенными переменными резисторами на 1 Ом и постоянным на 10 кОм. Далее подстраиваем переменный резистор на максимальное сопротивление. Нужно его подстроить так, чтобы на холостом ходу двигателя светились только два светодиода. Отметьте это положение резистора. Затем еще нужно уменьшить сопротивление, чтобы светился лишь один светодиод. Теперь, когда вилка сопротивлений установлена, нужно отрегулировать резистор в среднее положение. Далее измеряем полученное сопротивление и узнаем необходимо сопротивление R8.

Использую специальным прибором на станции техобслуживания можно измерить частоту работы коленвала автомобиля. Таким образом, имея необходимые данные о количестве оборотов коленвала можно более точно подстроить индикаторы, с показаниями образцового прибора. Этот прибор – только индикатор, не нужно к нему относится как к измерительном прибору.

Автомобильный тахометр — это измерительный прибор, который предназначен для измерения количества оборотов коленчатого вала двигателя в минуту (об/мин). Раньше в автомобили устанавливались механические тахометры. В современных автомобилях устанавливаются электрические или электронные тахометры.

Во время работы двигателя автомобиля тахометр позволяет контролировать стабильность его оборотов на холостом ходу и при движении автомобиля. По стабильности оборотов на холостом ходу можно судить о состоянии системы подачи топлива, системы зажигания и самого двигателя.

При установке оборотов холостого хода и регулировки угла опережения зажигания двигателя с помощью стробоскопа без тахометра не обойтись. Необходимо одновременно производить регулировку и наблюдать за оборотами двигателя. После каждого подкручивания винта регулировки смотреть показания тахометра, установленного в салоне автомобиля неудобно. Может выручить установленное в салоне зеркало, но это тоже не лучшее решение. Гораздо удобнее иметь тахометр, вмонтированный в стробоскоп.

При изготовлении стробоскопа своими руками я вмонтировал, тахометр в его корпус. При проверке и настройке УОЗ двигателя такое техническое решение показало удобство в работе.

Предлагаемое Вашему вниманию схемное решение тахометра отличается простотой и высокой точностью показаний в независимости от изменения температуры окружающей среды и питающего напряжения. Имеет растянутую шкалу, что позволяет при применении малогабаритного стрелочного индикатора измерять частоту оборотов двигателя с высокой точностью.

Электрическая принципиальная схема

Представленная схема тахометра отличается простотой и доступностью деталей для повторения благодаря применению интегрального таймера — микросхемы КР1006ВИ1 (аналог NE555).


Схема состоит следующих функциональных узлов. Формирователя импульсов, выполненного на VT1-VT2, широтно-импульсного модулятора на микросхеме DA1 типа КР1006ВИ1 и резисторного моста на резисторах R8-R13. Для снятия показаний применен электродинамический стрелочный микроамперметр. К недостаткам схемы тахометра можно отнести необходимость балансировки моста для каждого типа миллиамперметра при повторении схемы. Но это не сложная операция.

Питающее напряжение на схему тахометра подается непосредственно с клемм автомобильного аккумулятора .

Принцип работы

При поступлении импульсов от прерывателя или катушки индуктивности, используемой в стробоскопе, конденсатор С1 через диод VD1 и резистор R1-R2 перезаряжается, создавая на базе транзистора VT1 импульсы, открывая его. В результате на коллекторе транзистора, включенного в ключевом режиме, образуются короткие положительные импульсы, длительность которых определяется емкостью конденсатора С1. VT2 служит для инвертирования импульсов, перед подачей на вход DA1. Форма импульсов приведена на электрической схеме тахометра с правой стороны, верхняя осциллограмма. На фото ниже структурная схема КР1006ВИ1.

Интегральный таймер КР1006ВИ1 включен по типовой схеме формирователя импульсов. По положительному фронту импульсов, поступающих на вход 2, микросхема формирует на выходе 3 положительные импульсы с шириной, линейно изменяющейся в зависимости от частоты поступающих на вход. Частота выше, импульсы шире. Исходная ширина импульсов зависит от постоянной времени R6, R7 и C3.

Выходящие с вывода 3 микросхемы DA1 импульсы поступают на левое плечо моста тахометра, которое образуют резисторы R8-R9 и R11. На правое плече моста тахометра, которое образуют резисторы R10 и R12, R13 поступает постоянное опорное напряжение +9В с интегрального стабилизатора напряжения К142ЕН8А. Конденсатор С4 исключает дергание стрелки тахометра при измерении низких оборотов двигателя. Стабилизатор также обеспечивает питание всех активных элементов тахометра. В диагональ моста включен микроамперметр.

Благодаря такому схемному решению удалось исключить нелинейные элементы, получить линейное показание миллиамперметра при изменении частоты и обеспечить высокую точность измерений частоты вращения двигателя за счет растянутой шкалы. Так как в тахометре, по соображениям габаритных размеров, применен малогабаритный миллиамперметр от индикатора уровня записи магнитофона, у которого длина шкалы мала, то только благодаря растянутой шкале удалось получить высокую точность показаний.

Микросхемы стабилизаторов серии К142ЕН обеспечивают стабильное выходное напряжение в широком диапазоне температуры, чем и обусловлено применение микросхемы К142ЕН8А в тахометре. Конденсаторы С2, С5 и С6 установлены для сглаживания пульсаций питающего напряжения.

Конструкция и детали

Так как схема простая, то печатную плату я не разрабатывал. Монтаж всех деталей, кроме миллиамперметра, выполнил на универсальной макетной плате размером 30 мм×50 мм. На фотографии видно как размещены элементы схемы.


Для подвода питающего напряжения и входного сигнала применен трехконтактный разъем. Шкала миллиамперметра напечатана на принтере и приклеена сверху на его штатную шкалу.

Плата с деталями закреплена в крышке корпуса стробоскопа на винтах. Миллиамперметр установлен в вырезанном в крышке корпуса прямоугольном окне и закреплен с помощью силикона.

Такая конструкция размещения тахометра обеспечивает удобство доступа к плате стробоскопа, достаточно снять крышку, отсоединить разъем.

Настройка тахометра

Если не допущены ошибки при монтаже деталей и исправны элементы схемы, то тахометр сразу начнет работать. Необходимо будет только подогнать номиналы резисторов моста. Для этого нужно с импульсного генератора подать на вход тахометра прямоугольные импульсы частотой, взятой из нижеприведенной таблицы и откалибровать шкалу.

Таблица перевода оборотов вращения двигателя в частоту
Обороты двигателя, оборотов в минуту 700 800 900 1000 1100 1200 1500 2000 2500 3000 3500 4000 4500 5000 6000
Частота генератора, Гц 12 13 15 17 18 20 25 33 42 50 58 67 75 83 100
Частота генератора, 2×Гц 24 26 30 34 36 40 50 66 84 100 116 134 150 166 200

Так как в автомобилях обычно за один оборот вала двигателя датчик выдает два импульса, то при калибровке тахометра нужно устанавливать частоту на генераторе в два раза больше. Например, при калибровке точки шкалы 800 нужно будет подать на вход тахометра импульсы частотой не 13 Гц, а 26 Гц. Ряд частот для такого случая приведен в нижней строке таблицы.

Для того, чтобы не испытывать трудностей при калибровке шкал тахометра нужно знать принцип работы мостовой схемы. Перед Вами принципиальная схема моста постоянного тока. При равенстве соотношений величин резисторов R1/R2 и R3/R4 напряжения в точках диагонали моста A и B равны, и ток через mA не протекает, стрелка стоит на нуле.

Если, например, уменьшить величину резистора R1, то напряжение в точке А увеличится, а в точке В останется прежним. Через миллиамперметр, находящийся в диагонали моста потечет ток и стрелка отклонится. То есть при постоянном напряжении в точке В и изменении напряжения в точке А стрелка прибора будет двигаться относительно шкалы.

В схеме тахометра функцию резистора R1 выполняет резистор R9, и так далее. При увеличении оборотов двигателя, частота и ширина импульсов с выхода микросхемы увеличивается и таким образом увеличивается напряжение в левой точке подключения миллиамперметра, протекающий ток увеличивается и стрелка отклоняется. Резисторы в плечах моста подобраны в таком соотношении, чтобы мост был изначально разбалансирован, и равенство напряжений в точках подключения миллиамперметра наступало при 700 оборотов двигателя.

Номиналы резисторов на схеме указаны при сопротивлении рамки миллиамперметра 1,2 кОм. Если использовать прибор, имеющий другое сопротивление рамки, то придется подбирать номинал резисторов R8, R9 и R12, R13, временно заменив их переменными. После калибровки прибора, измеряется сопротивление переменных резисторов, и они заменяется постоянными.

Переключатель S1 можно не устанавливать и настроить прибор для измерения в требуемом диапазоне по одной шкале. В таком случае точность измерений снизится в два раза. При растянутой шкале прибора такой точности тоже будет достаточно.

Тахометр, выполненный по предложенной схеме, является законченным прибором и его можно применять для измерения частоты вращения любых валов, например, двигателя моторной лодки, электродвигателей. В качестве датчиков могут использоваться датчики холла, фото и электромагнитные датчики. Достаточно доработать схему входного формирователя импульсов.

Что такое вообще тахометр ? Тахометр — это устройство, используемое для измерения об/мин (обороты в минуту) любого вращающегося тела. Тахометры делают на основе контактных или безконтактных. Бесконтактные оптические тахометры обычно используют лазерный или инфракрасный луч для контроля вращения любого тела. Это делается путем вычисления времени, затраченного на одно вращение. В этом материале, взятом на одном английском сайте, мы покажем вам, как сделать портативный цифровой оптический тахометр с помощью Arduino Uno . Рассмотрим расширенную версию прибора с ЖК-дисплеем и модифицированным кодом.

Схема тахометра на микроконтроллере

Список деталей для схемы

  • Микросхема — Arduino
  • Резисторы — 33k, 270 Ом, 10k потенциометр
  • LED элемент — синий
  • ИК-светодиод и фотодиод
  • 16 x 2 LCD экран
  • 74HC595 регистр сдвига

Тут вместо щелевого датчика задействован оптический — отражение луча. Так им образом не придется беспокоиться о толщине ротора, количество лопастей не изменит показания, и он может считывать обороты барабана — а щелевой датчик не может.

Итак, прежде всего для датчика вам потребуется излучающий ИК-светодиод и фотодиод. Как его собрать — показано в пошаговой инструкции. Нажимаем на фото для увеличения размера.

  • 1. Для начала нужно зашкурить светодиод и фотодиод, чтобы сделать их плоскими.
  • 2. Затем сложите полоску бумаги лист, как показано на рисунке. Сделайте две такие структуры так, чтобы светодиод и фотодиод плотно сесть в него. Соедините их вместе клеем и покрасьте в черный цвет.
  • 3. Вставить светодиод и фотодиод.
  • 4. Склеить их с помощью суперклея и припаять провода.

Номиналы резисторов могут различаться в зависимости от того, какой фотодиод вы используете. Потенциометр помогает уменьшить или увеличить чувствительность датчика. Припаяйте провода датчика как показано на рисунке.

Схема тахометра использует 8-разрядный регистр сдвига 74HC595 с LCD дисплеем 16х2. Сделайте в корпусе небольшое отверстие, чтобы зафиксировать LED индикатор.

Припаяйте 270-омный резистор на светодиод и вставьте в контакт 12 Arduino. Датчик введён в кубическую трубку, чтобы дать дополнительную механическую прочность.

Всё, устройство готово для калибровки и программирования. Скачать программу вы можете по этой ссылке .

Видео работы самодельного тахометра

Интересная простая конструкция светодиодного куба на 3х3х3 на светодиодах и микросхемах.

Основная задача тахометра в автомобиле – это помощь выбора правильной передачи, что положительно влияет на срок работы двигателя. В большинстве автомобилей уже имеется аналоговый тахометр и когда его стрелка приближается к красной отметке, необходимо переключиться на повышенную передачу.

Кроме того автовладельцы применяют для регулировочных работ, как на холостом ходу, так и для контроля частоты вращения вала двигателя во время движения.

Физический принцип работы тахометра заложен в подсчете числа импульсов, которые регистрируются датчиками, порядка их поступления, а также пауз между этими импульсами.

При этом подсчет количества импульсов можно выполнить различными методами: в прямом, в обратном и в обоих направлениях. Полученные результаты, обычно, трансформируются в нужные нам величины. Такой величиной можно считать часы, минуты, секунды, метры и тому подобное.

Конструкция всех тахометров позволяет обнулять полученные значения. Точность данных результатов измерений достаточно условна, около 500 об/мин, самые точные электронные тахометры измеряют с погрешностью до 100 об/мин.

Автомобильные тахометры бывают двух видов цифровые и аналоговые. Цифровой автомобильный тахометр состоит из следующих блоков:

Центральный процессор
АЦП 8 разрядов или более
Датчик температуры жидкости;
Электронный дисплей
Оптрон для диагностики клапана холостого хода
Блок сброса процессора.

На дисплей цифрового автомобильного тахометра, выводятся результаты измерений оборотов вала и двигателя. Цифровой тахометр очень полезен при регулировочных операциях с электронными блоками зажигания двигателя автомобиля, при точной установке порогов экономайзера и др.

Аналоговые автомобильные тахометры более распространены и понятны большему числу автолюбителей. Он показывает результаты измерений с помощью перемещающейся стрелки.

Обычно аналоговый тахометр состоит из :

микросхема
магнитная катушка
провода считывания информации с коленчатого вала
градуированная шкала
стрелка

Работает такой тахометр следующим образом. Сигнал от коленчатого вала поступает по проводам на микросхему, которая определяет положение стрелки по градуированному циферблату.

В автомобиле лучше всего иметь и тот и другой вид тахометра. Так цифровой отлично справляется с регулировкой холостого хода, проверки работы блока управления ЭПХХ (экономайзер принудительного холостого хода) и проверки штатного тахометра (т. к цифровой тахометр обладает гораздо более высокой точностью). Во время управления автомобилем гораздо удобнее использовать штатный аналоговый тахометром, т.к глаз и мозг человека лучше и быстрее анализирует аналоговую информацию, чем ее цифровое значение, а лучшая точность во время управления транспортным средством совсем не требуется.

Кроме того тахометры классифицируются также по способу установки. Существуют штатный и выносной автомобильный тахометр. Первый монтируется непосредственно в приборную панель автомобиля. «Он» более прост и используется в большинстве автомобилей. Выносной тахометр предназначен для установки его на торпедной панели. Они используются для придания автомобилю более тюнингового внешнего вида. В конструкция выносного тахометра имеется ножка для закрепления его на торпедной панели.

Ниже представлена схема квазианалогового электронного тахометра. Принцип ее работы следующий. Частота вращения коленвала двигателя отображается на упрощенной линейной шкале из светодиодов. Шкала цифрового тахометра состоит из девяти светодиодов. Каждый из них примерно соответствует 600 оборотам в минуту двигателя. На холостом ходу светится только первый светодиод. Регулировка тахометра осуществляется путем подбора сопротивления R6. В зависимости от него, можно настроить индикаторы на требуемое количество цилиндров. Можно поменять и цену деления.

В качестве источника импульсов для правильной работы цифрового тахометра может быть датчик Холла, который присутствует в электронной системе зажигания, датчик положения вала и другие. Главное чтоб датчик посылал на нашу схему импульсы, которые меняют сопротивление резистора R1.

Данная схема работает как простой частотомер. Импульсы, которые постоянно идут от датчика двигателя, поступают на счетный вход десятичного счетчика К561ИЕ8, и далее на светодиоды. Запитать схему можно от прикуривателя или .

Диод VD1 КД522 защищает схему от неправильного подключения полярности питания. Датчик оборотов коленчатого вала шлет импульсы на базу транзистора VT1. Сопротивление R1 выбираем в зависимости от датчика (на схеме сопротивление подобрано для датчика Холла в бесконтактной системе зажигания карбюраторного двигателя). С выхода VT1 импульсы попадают на триггер Шмитта, выполненный на элементах D1.1-D1.2. Он преобразует импульсы в требуемую прямоугольную форму. Конденсатор С2 фильтрует помехи, в паре с резистором R4 он составляет фильтр, срезающий импульсы высокой частоты. С Выхода D1.2 импульсы поступают на счетчик.

Мультивибратор собранный на элементах микросхемы D1.3 и D1.4 генерирует тактовые импульсы частотой зависящей от R6. Эти импульсы идут на цепочку C3-R7, что формирует импульс для обнуления счетчика D2. Сверхяркие светодиоды HL1-HL9 подключены непосредственно к выходам счетчика К561ИЕ8. С помощью R9 можно регулировать яркость индикации.

Светодиоды 1-4 на печатной плате подключаются монтажным проводом.

Наладку конструкции начинается с расчета значения резистора R1 в соответствии от размаха входящих импульсов. Затем заменяем R6 последовательно включенными переменными резисторами на 1 Ом и постоянным на 10 кОм. Далее подкручиваем переменный резистор на максимальное сопротивление. Затем крутим его так, чтобы на холостом ходу двигателя загорелись только два светодиода. Отмечаем это положение подстроечного резистора. Затем уменьшаем сопротивление, чтобы горел только один светодиод. Затем регулируем резистор в среднем положение. Далее измеряем мультиметром полученное сопротивление R8.

Facebook

Twitter

Вконтакте

Google+

Дополнительно

Цифровой тахометр из доступных деталей

К сожалению, во многих отечественных и импортных автомобилях отсутствует один очень важный прибор — тахометр.
Предлагаю простой, но надежно работающий на моем автомобиле «Форд-Эскорт» электронный тахометр. За основу взята схема, опубликованная в [1]. Прибор имеет двухразрядный цифровой индикатор, показывающий число тысяч и сотен оборотов в минуту.

Питается электронный тахометр от бортовой сети автомобиля и потребляет ток 0,45А. Принципиальная электрическая схема прибора изображена на рисунке.

Цифровой тахометр состоит из узла управления на ИМС DD1 и элементов DD2.1, DD2.3, DD2.4; двух генераторов на транзисторах VT1…VT4; входного формирователя импульсов — триггера Шмитта VT5, DD2.2; счетчика импульсов на ИМС DD3, DD4; промежуточной памяти на ИМС DD5, DD6; дешифратора на ИМС DD7, DD8 и индикатора HI.

Работа узла управления подробно описана в [1]. Мультивибратор на VT1, VT2 задает время измерения, а мультивибратор на VT3, VT4 определяет рабочий цикл прибора. Входной формирователь и счетчик собраны по типовой схеме и особенностей не имеют, поэтому сразу же начинают работать. В схему цифрового тахометра введена промежуточная память на триггерах для исключения мерцания цифр индикатора во время счета. Синхронизируются триггеры К155ТМ5 сигналом с вывода 8 DD1, проходящим через конденсатор С4 и DD9.1 для получения нужной длительности и фазы. Время рабочего цикла устанавливается подбором резистора R11, а время измерения — подбором резистора R7.

Для обычного автомобильного четырехтактного четырехцилиндрового двигателя применяется индуктивный датчик. Он представляет собой 50…70 витков провода ПЭЛ 1.0, намотанных виток к витку на высоковольтном проводе, соединяющем распределитель зажигания с катушкой зажигания.

Один конец катушки датчика обязательно надо изолировать, а второй — соединить со входом тахометра.

Частота импульсов зажигания и число оборотов двигателя связаны между собой формулой: f = 2n/60, где f — частота импульсов зажигания; n — число оборотов в минуту вала двигателя.

Так, значению числа оборотов 3000 соответствует частота импульсов 100 Гц. Но так как индикатор тахометра должен показывать в это время 3.0, на счетчик должно пройти только 30 импульсов из 100 в секунду. Поэтому время измерения в этом случае устанавливается 0,3 с. Время рабочего цикла должно быть в 10…20 раз больше (3…6 с).

Конструкция и детали. Двухразрядный цифровой индикатор болгарского производства VQE24 можно заменить двумя отечественными — АЛС324Б или АЛС342Б. Если заменить дешифраторы КР514ИД2 на К514ИД1, можно исключить из схемы резисторы R13…R19, R21…R27 и применить индикаторы АЛС324А с общим катодом. Все микросхемы серии 155 можно заменить на соответствующие серий 133, 555, 1533. Транзисторы КТ315 можно заменить на КТЗ 12, а КТ361 на КТ326. Диоды VD2, VD3 — — любые кремниевые: КД510, КД521, КД509. Конденсаторы С1, С2, С6 — К53-1, К53-14; СЗ, С5 — К73-17; остальные — КМ5, КМ6. ИМС стабилизатора напряжения DA1 —типа КР142ЕН5А, можно заменить на КР142ЕН5В.

Все детали электронного тахометра, кроме R1 и цифрового индикатора, размещены на двусторонней печатной плате размерами 60х115 мм. Плата помещена в корпус из полистирола размером 65х145х35мм. DA1 устанавливается на небольшом ребристом радиаторе. На резисторе R1 падает около 5 В, что существенно облегчает тепловой режим стабилизатора. Если все детали исправны, то прибор сразу же начинает работать. Налаживание заключается в следующем: на базу VT5 подается сигнал частотой 100 Гц, и подбором R7 устанавливаются показания индикатора 3.0, что соответствует 3000 об/мин.

В заключение хочу отметить, что по этой схеме моими знакомыми собраны несколько электронных тахометров, отличающихся только конструктивно, и все они уже несколько лет отлично работают на различных автомобилях.

Литература:

1. Широков Б. Цифровой тахометр. — Радио, 1983, N9, С.28-29.
2. Бирюков С. Цифровые устройства на интегральных микросхемах. — М.: Радио и связь, 1984.

«Радиолюбитель», №6, 1997



ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • Звуковой сигнализатор для автомобиля.
  • Звуковой сигнализатор дублирования контрольных ламп в щитке автомобиля двухтональным сигналом.

    Звуковой сигнализатор автомобиля предназначен для дублирования двухтональным сигналом всех аварийных и «поворотной» контрольных ламп автомобиля, а также сигнализирования о превышении бортового напряжения свыше 17в.

    Подробнее…

  • СТЕКЛООЧИСТИТЕЛЬ С РЕГУЛИРУЕМЫМ РЕЖИМОМ РАБОТЫ
  • Во многих современных автомобилях стеклоочистители работают в разных режимах — непрерывном и пульсирующем ( между взмахами щеток наступает пауза), этот режим очень удобен при слабом дожде и измороси, но жалко не во всех автомобилях он есть. В некоторых автомобилях с базовой комплектацией он отсутствует. Возникает вопрос: как оснастить свой автомобиль таким режимом? Подробнее…

  • Подсветка замка зажигания на классике ВАЗ
  • Владельцы классики ВАЗ могут сделать в своём автомобиле подсветку замка зажигания.

    Необходимая для этого деталь буквально валяется под ногами.

    Возьмём  пластиковую бутылку из под молока или фруктового сока. Подробнее…

Популярность: 8 600 просм.

Тахометр своими руками

Как самостоятельно изготовить тахометр

Тахометр своими руками сегодня можно сделать цифровой, не прибегая при этом к мощным дорогостоящим компонентам. В данной статье мы рассмотрим подобный вариант цифрового тахометра. В нашем случае переключение режимов тахометра будет производиться трехпозиционным переключателем. У тахометра будет два режима работы, отличаться они будут пределами измерений частоты вращения коленвала.

Таким образом, мы сможем контролировать малые обороты с более высокой точностью. Информация будет выводиться на дисплей в приборной панели, состоящий из линейки 12 светодиодов. Измерительный блок представляет собой микросхему сдвоенного триггера DD1. С катушки зажигания импульсы поступают на его ячейки.

После этого с выводов 1 и 13 триггера сигнал уходит в цепь формирователя соответствующих выходных сигналов блока «Ang Out» и «Tah Out». Первый блок несет информацию о времени замыкания контактов, а второй – информацию о частоте вращения коленчатого вала двигателя.

Технические характеристики

Напряжение питания [В]……………………………………………………………9—18

Tок потребления не более [мА]. ……………………………………………………….8

Диапазон выходных напряжений [В]…………………………………………….0—3

Диапазон измеряемых оборотов [об/мин]

при разомкнутых контактах К1 и К2………………………………………….0—2000

при замкнутых контактах К1 и К2…………………………………………….0—6 000

Диапазон измеряемого времени замкнутого состояния контактов

[%]………………………………………….. …………….0—100

Схема подключения тахометра к бортовой сети автомобиля:

Электрическая схема измерительного блока автомобильного:

Плата измерительного блока:

На следующих рисунках изображены электрическая схема и плата печатная блока индикации. В данном случае светодиоды будут загораться в виде бегающей точки

На следующих рисунках изображены электрическая схема и плата печатная блока индикации. В данном случае светодиоды будут загораться в виде светящегося столба.

Электронный тахометр на ваз — Зажигание — Статьи

Автомобильный тахометр. Нужен ли он на самом деле в автомобиле, или это лишь приятная глазу «фенечка», призванная удовлетворить эстетический вкус владельца и стоит просто так, для виду? Собственно, тахометр — это прибор, предназначенный для определения количества оборотов коленчатого вала мотора. Показания тахометра могут служить ориентиром для водителя при выборе оптимальной передачи трансмиссии, что в конечном итоге увеличивает срок службы двигателя. Весьма полезен также при регулировке холостых оборотов силового агрегата, а также в движении — опытный пилот всегда сможет определить по показаниям тахометра, когда двигатель сможет развивать максимальную мощность.

На автомобили обширного семейства ваз прежде штатно тахометры устанавливались на модели ваз 2103, ваз 2106, ваз 2107 с устаревшими сегодня конструктивными схемами на механическом приводе. Современные приборы, принцип действия которых основан на считывании импульсов, ушли вперёд по качеству отображения информации. Нынче можно без проблем купить и установить электронный тахометр на ваз. Как на модели, которые прежде вообще не были оборудованы тахометром, например, ваз 2105 и ваз 2109 с низкой панелью, так и на машины, штатно укомплектованные этим прибором, но которые вышли из строя, или переставшие удовлетворять владельца в силу ряда причин.

Электронный тахометр можно установить в любом месте салона, проявив фантазию и несколько разнообразив интерьер, разумеется, с учётом эргономики. Это одно из преимуществ его перед штатным прибором. Монтаж электронных устройств весьма прост, подключить его не составляет труда и много времени не занимает. Необходимо смонтировать всего три провода, два из которых обеспечивают питание прибора. Запитать можно от прикуривателя, например, а «минус» устройства соединить с «массой» автомобиля в любом удобном месте; третий провод подключается к коммутатору или к выводу «К» катушки зажигания.

Можно купить довольно качественный электронный тахометр, который кроме основной своей функции выполняет ещё и полезные дополнительные: сигнализирует о превышении оборотов двигателя выше заданного параметра, определяет напряжение бортовой сети, время…

Прибор при неработающем двигателе уходит в щадящий режим, снижая потребляемую энергию до минимума, но и в рабочем режиме нагрузка невелика — потребляемая мощность не превышает 1,5 Вт.

С пошаговой инструкцией как подключить тахометр. Установка цифрового тахометра. Как работает электронный тахометр

Тахометр автомобильный — измерительный прибор, устанавливаемый на автомобиле и показывающий частоту оборота коленчатого вала в двигателе. Единица измерения — количество оборотов в минуту. Основная функция прибора заключается в отслеживании уровня частоты вращения коленвала. Это необходимо для предотвращения его превышения максимально допустимого значения в целях оптимальной работы мотора.

Стабильное задействование тахометра в процессе работы двигателя помогает уменьшит его износ. Каждое приближение стрелки на тахометре к предельной зоне заставляет водителя переключаться на высокую передачу. Тахометры — регуляторы работы двигателя на холостом ходу и при движении. Как показывает практика, тахометр может быть установлен на автомобиль любой марки независимо от того, предусматривался ли он в его оборудовании или нет. И не важно, какой двигатель установлен на машине — бензиновый или дизельный. В случае выхода его из строя всегда можно заменить на новый.

На автомобиле, снабженном стандартной системой зажигания, выносные тахометры устанавливаются в обзорном месте, удобнее всего вблизи приборной панели. Черный минусовый провод присоединяется к кузову машины. Красный вывод служит линией передачи питания тахометра, он подсоединяется к клемме замка зажигания, показывающий в момент самого зажигания 12В. Третий провод крепится к клемме катушки, к которой также подключается и трамблер зажигания (в случае если система зажигания контактная, если безконтактная — то к клемме подсоединяется коммутатор). Данный провод отвечает за измерительные показания на тахометре. Если в системе тахометра предусмотрена подсветка шкалы в ночное время, она может работать от выключателя габаритных огней.

Система дизеля для установки выносного тахометра — также не проблема. Измерительный вывод тахометра в таком случае подсоединяется на генераторе к клемме со знаком «W». В случае если эта клемма отсутствует, можно ее вывести самостоятельно с помощью плотно изолированного провода. Для начало придется снять генератор, а потом еще и разобрать. Таким образом будут видны три провода, отходящие от обмотки и идущие к встроенному выпрямителю. Подключить тахометр можно к любому из них, предварительно изолировав и удлинив его для вывода наружу из генератора. В конце следует собрать генератор в обратном порядке. Нужно обязательно проследить чтобы выведенный провод не задевал подвижные детали.

Подключение тахометра по указанной системе еще не значит, что он будет точно показывать частоту вращения. Многие из последних моделей тахометров подчитывают импульсы, идущие от двигателя, по-разному. Для бензиновых получается одно значение, для дизельных генераторов — другое. Поэтому, прежде чем купить тахометр для своего авто, следует разузнать, подойдет ли выбранный вами прибор для вашей модели. Но есть универсальные тахометры со встроенным переключателем, позволяющим присоединить его без ущерба к разным видам двигателя (от 2-х до 8-цилиндровых бензиновых и дизельных).

Вам понадобится

  • — выносной тахометр;
  • — новая приборная панель со встроенным тахометром;
  • — набор инструментов;
  • — паяльник;
  • — хлопчатобумажные перчатки.

Инструкция

Изучите руководство по ремонту и эксплуатации вашего автомобиля. В нем вы сможете найти инструкцию по установке и снятию штатного тахометра на инжекторную модель вашего автомобиля.

Выясните, есть ли штатные приборные доски с тахометром на вашу машину. Если таковые имеются, то самый идеальный и простой вариант – приобрести и инсталлировать такую доску взамен той, которая установлена в вашей машине сейчас.

Для установки новой приборной доски со встроенным тахометром необходимо произвести частичную или полную разборку торпеды. Каждая модель авто имеет свои собственные особенности при снятии доски. На некоторых машинах необходимо отсоединить всю торпеду, а других достаточно всего лишь снять защитный козырек над приборной доской выкрутить саморезы, фиксирующие крепления.

Подключать новую приборную доску необходимо по схеме, которая изображена на прилагаемой инструкции. Не забудьте перед установкой снять клемму «минус» с аккумуляторной батареи.

Приобретите и установите выносной тахометр, работающий от прикуривателя. Такой прибор позволяет измерять количество оборотов по изменению силы тока в бортовой системе питания. Выносной тахометр, работающий от прикуривателя очень удобен, так как требует для установки минимум усилий.

Однако у него есть и небольшой минус – погрешность в измерении. Это связано с тем, что у каждого металла свое значение сопротивления.

Подключите тахометр напрямую к проводам прикуривателя, если вы хотите добиться минимальной погрешности. Для этого вытащите гнездо прикуривателя из разъема и припаяйте провода от тахометра проводам, идущим от системы питания авто, соблюдая совпадение по цвету.

Для максимально точного измерения оборотов двигателя подключите выносной тахометр к катушке зажигания. Снимите защитный кожух с рулевой колонки и найдите пучок проводов. Среди них отделите те провода, которые идут к катушке. Всего их должно быть четыре. Одним припаяйте на «плюс», а остальные в соответствии с цветом самого провода.

Обратитесь в сервис в том случае, если вы не уверены в своих силах. Устанавливайте только ту модель тахометра, которая рекомендована для использования на вашем автомобиле. Использование сторонних приборов в лучшем случае приведет к неправильным показателям системы.

www.kakprosto.ru

Как подключить тахометр на дизельный двигатель

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Для реализации подключения к генератору необходимо иметь сам тахометр, провод с изоляцией и сопроводительную инструкцию по установке и эксплуатации автомобильного тахометра.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора. Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Также стоит учесть, что прямое подключение провода к тахометру приведет к неправильным значениям. Дополнительно потребуется плата-делитель, которая сделает показания оборотов корректными.

krutimotor.ru

Как подключить тахометр, испытать и отрегулировать его?

Тахометр — это устройство для измерения частоты вращения двигателей, валов, др. механизмов. В транспортной технике тахометр используется уже более ста лет. Как правило, его устанавливают на приборную панель. Устройство индицирует частоту вращения двигателя внутреннего сгорания во время его работы. В современных автомобилях, оснащенных электронными системами управления двигателей, он устанавливается не всегда. Однако показания тахометра позволяют выбрать наиболее подходящий режим движения. В некоторых случаях это позволяет сэкономить топливо либо, наоборот, перейти к более агрессивному стилю езды. Поэтому опытные автолюбители, профессиональные водители часто самостоятельно устанавливают приборные панели с тахометрами.

Рассмотрим, каким образом произвести самостоятельное подключение тахометра.


Тахометр

Принцип действия тахометра

В настоящее время различают тахометры:

  • Механические. К механическому тахометру информация о частоте вращения двигателя поступает с помощью вращающегося тросика, механически связанного с коленчатым валом двигателя. Сейчас такие устройства в автомобилях уже практически не применяются;
  • Электромеханические. Принцип действия электромеханических тахометров основан на преобразовании электрических импульсов с датчиков, установленных на двигателе либо с других электронных устройств. Эти сигналы преобразуются в магнитные импульсы, отклоняющие стрелку измерительного устройства подобно стрелочному вольтметру;
  • Цифровые. Цифровые тахометры применяют в составе современных компьютеризированных панелей и управляются программно-техническими средствами. Самостоятельная установка тахометра такого типа практически невозможна.

Способы включения тахометра

Информацию о частоте вращения двигателя внутреннего сгорания можно считать с:

  • генератора;
  • датчика частоты вращения коленчатого вала;
  • датчика частоты вращения распределительного вала;
  • импульса управления катушкой зажигания.

Генераторы некоторых автомобилей (например, Volkswagen T4) имеют дополнительный вывод переменного напряжения, частота которого зависит от частоты вращения двигателя. В этих машинах сигнал на тахометр подается из этой точки.

Нерационально менять генератор только для установки тахометра.


Схема подключения тахометра

Датчики частоты вращения коленчатого и распределительного вала работают на электромагнитном принципе. На более ранних автомобилях устанавливались датчики, использующие эффект Холла. В любом случае электрический импульс, вырабатываемый этими устройствами, имеет амплитуду не более 5В, их внутреннее сопротивление не менее 200 Ом. Для того чтобы осуществить подключение тахометра к этим датчикам, необходим дополнительный усилитель. Эффективнее всего использовать более мощный импульс, приходящий к катушке зажигания.

Система зажигания бензиновых двигателей

Управление процессами зажигания двигателей может быть организовано несколькими методами:

  • Трамблерный с одной катушкой зажигания;
  • Бестрамблерный со сдвоенной (тройной, четверной в зависимости от количества цилиндров, деленных на 2) катушкой зажигания;
  • Индивидуальный (на каждую свечу зажигания).

Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.

Техническое решение

Перед тем как подключить тахометр, необходимо составить схему электрических соединений, чтобы мысленно определить начальные и конечные точки включения, трассировать проводник. Любая катушка зажигания имеет вывод (клемму) +15 (зажигание включено), на который подается напряжение аккумуляторной батареи при повороте ключа в первое (у некоторых авто — второе) положение. Ни в коем случае нельзя подключать тахометр к этой точке, при первом же включении он может выйти из строя. Высоковольтные провода также представляют опасность, даже для человека. Следует точно определить сигнальный вход, к которому следует подключать тахометр. В более старых катушках он обозначен буквой «К», лучше найти точную принципиальную электрическую схему автомобиля.

Следующей, более сложной задачей является электрическое соединение узлов. В качестве проводника следует взять многожильный медный провод сечением не менее 2 кв.мм. с полихлорвиниловой изоляцией.

Точки соединений провода к катушке зажигания зачищают, производят механическую скрутку, пропаивают и тщательно изолируют. Укладывают провод вдоль любых электрических жгутов, используя пластмассовые хомутки, в сторону перегородки отсека двигателя возле приборной панели. Ввести проводник внутрь пассажирского отсека можно рядом с любым жгутом электрических соединений. Для этого проще воспользоваться упругой струной. Наконец, соединяют проводник с сигнальным выводом тахометра. В некоторых автомобилях, предусматривающих модификации с тахометром и без него, можно просто поменять приборную панель, найти штатный проводник и подключить его к катушке зажигания.

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

На первом этапе испытаний заводят двигатель, проверяют работоспособность системы (отклонение стрелки на холостых оборотах). Как правило, частота оборотов в этом режиме находится в пределах 800 – 1000 об/мин.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

autodont.ru

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

  1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
  2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.
1. Штатный прибор на пятерке 2. Аналоговое устройство для авто 3. Выносные автомобильные приборы

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.


Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Схема для контактной СЗ

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.


Вид прибора сзади

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

  • при продолжительной работе мотора возникающие вибрации могут испортить прибор;
  • неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Видео «Подключение тахометра»

В этом видео демонстрируется, как подключить тахометр самостоятельно (автор ролика — Дмитрий Колесник).

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить и на двигатель с бензином.

[ Скрыть ]

Разновидности тахометров

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

  1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
  2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.


Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

  • при продолжительной работе мотора возникающие вибрации могут испортить прибор;
  • неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Видео «Подключение тахометра»

В этом видео демонстрируется, как подключить тахометр самостоятельно (автор ролика — Дмитрий Колесник).

Стандартная приборная торпеда ВАЗ 2105 не оснащена тахометром. Данный агрегат позволяет водителям следить за оборотами коленвала мотора транспортного средства. Как поставить тахометр на ВАЗ 2105, знают опытные автомеханики.

Правила выбора детали

Важный прибор для авто

Устанавливать данный агрегат можно своими руками. Для этого потребуются следующие инструменты и материалы:

  • отвертки,
  • схема проводов,
  • ключи,
  • изолента,
  • провода.

Сначала необходимо выяснить принцип работы рассматриваемого агрегата. Импульсы, считываемые этим прибором, попадают на катушку системы зажигания, выводя информацию на экран. Автомеханики рекомендуют покупать электронный тахометр. При выборе этого прибора следует учитывать особенности строения ВАЗ 2105. В противном случае тахометр будет показывать обороты с незначительной погрешностью. Можно установить универсальный агрегат с переключателями. Для этого подсоедините его к любому типу двигателя.

В процессе выбора следует учитывать и тот факт, что существуют стрелочный и электронный тахометры. Можно установить тахометр на ВАЗ 2105 первого типа с тюнером. Ко второму типу относится модель Balsat TX-319t. Она представляет собой микропроцессорный прибор, главной задачей которого является слежка за работой двигателя «пятерки». При необходимости водитель может выбрать наиболее подходящий режим. Прежде чем выяснить, как установить тахометр на ВАЗ 2105, нужно учесть возможности автомобиля:

  1. измерение оборотов коленвала 2-6 и 8-цилиндровых двигателей,
  2. наличие часов,
  3. способность запоминания максимальной и минимальной температуры,
  4. наличие секундомера,
  5. способность замерять ускорение коленчатого вала.

Установка электронного тахометра предусматривает самостоятельную настройку подсветки. К плюсам Balsat TX-319t автомеханики относят наличие дежурного режима. Данная функция существенно снижает затраты энергии.

Установка прибора

Как подключить тахометр данного типа, интересует многих автовладельцев ВАЗ 2105. Для начала выбирается место монтирования. Затем провод «минус» подсоединяется к кузову транспортного средства. Провод «плюс» подключается к соответствующей клемме зажигания. В ней появляется напряжение в 12 Вт.

Подсветка позволяет увидеть обороты в любое время суток, поэтому автомеханики рекомендуют устанавливать именно такие агрегаты. Прежде чем приступать к работам, нужно выяснить, как подключить тахометр данного типа. Для этого используется соответствующая схема. Провода подсветки подключаются к выключателю габарита. Если авто инжекторного типа, тогда прибор подсоединяется к контроллеру электронной системы управления мотором. В этом случае считывание осуществляется с последнего элемента. Установка тахометра с иного автомобиля запрещена, так как могут возникнуть трудности в работе монтируемого агрегата.

Многие автолюбители отлично знают, зачем и с какой целью инженеры придумали тахометр в автомобилях. Некоторые на него вовсе не смотрят, а на некоторых автомобилях его наличие и не предусмотрено. Для таких авто предусмотрен тахометр электронный?

Что собой представляет?

Прежде чем говорить об электронике, давайте посмотрим, для чего необходимо это устройство в целом.

Итак, это специальные прибор, который устанавливают на автомобили для контроля частоты вращения коленвала. Так, этот прибор показывает водителю, с какой частотой вращается мотор. Это нужно, чтобы водитель не превышал допустимые обороты.

Основная функция

Тахометр помогает неопытным водителям, которые еще не могут определять обороты по звуку работы агрегата, подобрать правильную передачу. Езда на правильно выбранной передаче позволяет не только значительно увеличить ресурсы узлов силового агрегата, но и экономить топливо. Когда стрелка прибора заходит в красную зону, рекомендуется переключить более высокую передачу. Также данный прибор используют для регулировок карбюраторов как на холостом ходу, так и во время езды.

Принцип действия

Тахометр регистрирует число импульсов, которые подаются от датчиков. Также учитываются паузы между импульсами и порядок, с которым они поступают. Процесс подсчета может быть осуществлен при помощи как прямого так и обратного направления. Показатели, зачастую, переводятся в определенную величину. Величиной этой может быть какой угодно показатель. Большинство этих приборов можно обнулять. Что касается точности показаний, то она довольно условная. Тахометр электронный самого лучшего качества имеет точность около 100 об/мин.

Устройство цифрового тахометра

Если рассматривать данное устройство, то этот прибор состоит из:

  • центрального процессора;
  • 8‑ми или более разрядного АЦП;
  • датчика температуры ОЖ;
  • дисплея;
  • оптрона, который используется для диагностики;
  • блока сброса.

Электронные стрелочные устройства

Тахометр электронный в большинстве случаев изготовлен в формате дисплея. На этот экран выводятся показания.

Это обороты коленчатого вала. Особенно эти приборы удобны в стрелочном варианте. Стрелочное оборудование можно наиболее часто видеть на приборных панелях. Водители считают его очень удобным, так как сигналы с датчиков передаются на стрелку. Ученые доказали, что мозг лучше воспринимает информацию со стрелки, в отличие от цифр на дисплее.

Собираем электронный тахометр своими руками

Зачем покупать, когда все можно собрать самостоятельно? Это не так дорого и достаточно интересно. Для сборки существует несколько вариантов устройств. Эти приборы собирают на основе контактных или же бесконтактных датчиков. В бесконтактных системах оптического типа для регистрации импульсов применяет лазерные или же инфракрасные лучи. Вычисляется время одного оборота. Давайте посмотрим, как собрать собственное устройство с оптической регистрации при помощи микроконтроллера типа Arduino.

Схема электронного тахометра на Arduino

Для сборки прибора понадобится, естественно, микроконтроллер Arduino. Если его нет, то сойдет любой другой контроллер с похожими характеристиками, но тогда нужно будет дополнительно собирать программатор. Также для этой схемы нужны резисторы 33 кОм, 270 Ом, 10 кОм в виде потенциометра. Еще можно приобрести синий светодиод, инфракрасный светодиод и фотодиод. Далее найдите ДСВ-дисплей и микросхему регистра сдвига с маркировкой 74НС595. Здесь используется оптический датчик и принцип отражения лучей. С этой системой вам не придется беспокоиться о том, какая должна быть толщина ротора, а количество его лопастей не сможет изменить показатели. Датчик сможет точно считывать обороты.

Собираем датчик

Первым делом для создания датчика нужен инфракрасный диод и наш фотодиод. На первом шаге отшлифуйте диоды до тех пор, пока они не примут плоскую форму. Затем рекомендуется сложить полоску из бумаги в форме прямоугольной трубочки.

Дальше по схеме

Резисторы и их номиналы могут немного различаться. Это зависит от диодов. Переменный резистор дает возможность менять уровень чувствительности полученного датчика. Так, «земля» соединяется с резистором на 33 кОМ и с переменным резистором, а тот, в свою очередь, соединяется с проводом, который нужно установить перед потенциометром. Минус светодиода соединяется через оставшийся резистор с землей, а плюс идет на «Ардуино». Итак, получилось три вывода — земля, плюс и сигнальный провод. В этой схеме применяется 8‑ми разрядный регистр сдвига и дисплей. В корпусе желательно продумать углубления для индикатора. Теперь резистор в 270 Ом паяется к светодиоду и дальше устанавливается в 12 контакт микроконтроллера. Теперь тахометр электронный готов. Можно заняться его программированием и калибровкой. Программу для «Ардуино» можно найти на автомобильных ресурсах.

Еще один самодельный тахометр

Для того чтобы измерять количество оборотов, как мы уже знаем, применяется подсчет импульсов прерывателя или же напряжение от свечей зажигания. Частота этих импульсов связана линейно с частотой вращения мотора. Также можно попробовать организовать индуктивную связь с такой цепью, что и будет продемонстрировано в данном устройстве. В качестве основы для этого варианта используется одновибратор с маркировкой LM 555.

Запуск элемента производится вследствие импульсов со свечей, которые наведены в катушке. Входной контакт используется либо для настройки, либо для подачи сигнала с прерывателя. Для обыкновенного четырехцилиндрового агрегата, частота вращения которого составляет 3000 об/мин, частота составляет 100 Гц. Для 1500 об — 50 Гц. Это дает возможность простой калибровки устройства по частоте. Импульсы, полученные с третьего выхода микросхемы, подаются на стрелочный индикатор. В этой схеме автор использует миллиамперметр. Индикатор покажет напряжение в этой сети. Так как длительность импульсов на выходе микросхемы примерно одинаковая, то напряжение пропорционально частоте, с которой образуются искры. Так, шкалу измерительного прибора можно перерисовать по калибровке. В качестве катушки отличной подойдет головка от старого кассетного магнитофона. Ее следует расположить возле высоковольтной катушки. Чтобы защитить микросхему, можно применить диод под напряжение 12 V.

Тахометр на мототехнику

Как поставить электронный тахометр на мотоцикл? Здесь у владельцев мототранспорта есть выбор: или приобрести готовое оборудование, либо изготовить самостоятельно. Предположим, что есть мотоцикл, есть прибор для контроля оборотов. Но как подключить электронный тахометр? Аппарат ТХ-193 от шестерки для этих целей подходит лучше всего для монтажа на отечественные марки мотоциклов.

Устройство обладает необычайной точностью, низким весом, экономным энергопотреблением, а также стабильной работой в условиях вибраций. Нужно сказать, что эта модель даже ни в какое сравнение не идет с любыми тахометрами для мотоциклов. Процесс подключения аппарата на двухцилиндровые мотоциклы со стартером и аккумулятором, а также одноканальным зажиганием ничем не отличается от процесса подключения этого же устройства на ВАЗ. Вход прибора соединяется с выходом первичной обмотки катушки зажигания. Запитать прибор можно от аккумулятора. Для этого на агрегате есть соответствующие провода. Затем рекомендуется встроить в плюсовой кабель выключатель. Это полезно, когда техника стоит. Так можно сэкономить заряд аккумулятора.

Если мотоцикл не отечественный и имеется все тот же электронный тахометр, схема подключения немного изменится. В этом случае запитывать придется через замок зажигания. Там есть специальные контакты для этих целей. Если на мотоцикле нет стартера, тогда аккумулятор следует подключать к выходу выпрямителя. А от аккумулятора уже можно через выключатель подать питание непосредственно на тахометр. Если выпрямителя нет, нужно купить. Если нет аккумулятора, можно его поставить. Самый простой вариант — это источник питания от ИБП или старого фонаря. Если подключать измерительный прибор прямо к катушке генератора, тогда он сгорит. Во избежание этого можно попросить соседа-радиолюбителя сделать регулятор напряжения на тиристорах.

Если двигатель имеет три цилиндра, тогда здесь на вход подаются сигналы от двух катушек. Также существуют технические возможности для установки тахометра и на шестицилиндровые мотоциклы, но для этого уже требуется приобрести фирменное оборудование.

Установка тахометра на автомобили ВАЗ

Можно приобрести внештатный тахометр электронный (ВАЗ 2109 не оборудованы этими нужными приборами штатно) и радоваться жизни. Современные устройства еще и многофункциональны. На многих из них автолюбитель найдет дополнительно часы с будильником и еще много чего полезного.

Стоит заметить, что эти аппараты различаются по типу питания двигателя. Для бензиновых моторов принцип работы один, для дизелей — полностью другой.

Бензиновые устройства тоже имеют различия по количеству цилиндров

Итак, все куплено. Теперь определитесь, куда вы будете устанавливать электронику. Многие ставят на приборную панель, другие монтируют возле замка зажигания. Однако лучше всего, если установка электронного тахометра будет выполнена в том месте, где он не будет портить внешний вид панели.

Для закрепления поможет лучший друг автолюбителя — двухсторонний скотч. Это универсальное средство спасает в самых разных ситуациях.

Подключение устройства своими руками

Не все разбираются в электронике, но уметь подключать измерительный аппарат все-таки желательно. Это не вызовет сложностей, ведь проводов лишь три. Первое, что следует сделать — это взять провод от тахометра в подкапотное пространство. Проще всего это получится сделать через отверстие троса спидометра. Дальше понадобится кусок проволоки. Она должна быть где-то один метр длиной, тонкая и жесткая. С одного конца при помощи изоленты закрепите провод от прибора. Старайтесь работать аккуратно. Другой конец проволоки аккуратно вставьте в отверстия троса и толкайте. Подключение электронного тахометра можно осуществить следующим образом. Плюсовой провод подключается к катушке зажигания (контакт Б). Сигнальный провод подключите к контакту К все той же катушки. Минус соедините с массой. Работайте максимально аккуратно, провода очень тонкие и очень ненадежные.

Теперь осталось завести машину и все протестировать. Вот и все. Теперь вы знаете, как подключить электронный тахометр, и можете даже при желании собрать устройство самостоятельно. Это не займет у вас много времени и сил.

Цифровой тахометр для измерения частоты вращения двигателя.



Цифровой тахометр для измерения частоты вращения двигателя MICRO TACHO.





Сегодня пришла посылочка от Hobby City c тахометром. Распаковал и тут же испытал, о чём вам и поведаю.





Привожу краткий перевод инструкции

ФУНКЦИИ:

   Измеряет скорость вращения пропеллеров имеющих от 2 до 9-ти лопастей и электрических

вентиляторов в кольцевом вентиляторе (EDF).

   Диапазон измерения частоты вращения от 2-ух до 99999 оборотов в минуту.

ИНСТРУКЦИЯ

— Удерживайте кнопку питания нажатой более одной секунды, чтобы включить устройство;

-Нажмите кнопку SET, чтобы выбрать число лопастей пропеллера;

-Направте линзу тахометра на лопасти пропеллера  с расстояния около 10 сантиметров.

ЖК-дисплей покажет скорость вращения в режиме реального времмени. На нижней строке

дисплея зафиксируется максимальное значение.

-Чтобы включить подсветку дисплея, удерхивайте кнопку SET более 3-ох секунд;

-Использовать устройство в хорошо освещённом месте и избегать света люминесцентных ламп,

поскольку это даст неверное считывание оборотов — ошибку измерения.

ПРАКТИКА

А оказалось не всё так просто!



Спасибо форумчанам за помощь в освоении девайса!

Что же я вынес в результате освоения:

Первое. Располагать тахометр надо так, чтобы

линза была направлена строго на источник света. Лучше всего — напротив окна в ясною погоду или напротив

хорошего фонарика. Если использовать светодиодный фонарик, то батарейки должны быть свежими.

Второе. Учитывать, что тахометр показывает обороты в минуту, а в паспортные данные на моторы приведены в оборотах на вольт!

По этому во время замера оборотов необходимо контролировать падение напряжения на двигателе.

Количество оборотов на вольт (Kv) можно вычислить разделив показания тахометра (V,Об/мин) на показания вольтметра (U) в вольтах.

Kv = V:U

Например: Для испытания был взят мотор 2205С 1400Kv.Пропеллер АРС 0804Е.

Показание тахометра — 9600 об/мин.

Показание вольтметра в момент снятия возазаний тахометра — 10,2 вольта.

Kv = V:U = 9600:10,2 = 940 об/вольт

Тяга составила 430 граммов.

Пусть не пугает разница между паспортными данными и полученными в результате замера —

паспортные данные отражают обороты двигателя без нагрузки ( без пропеллера).

Самодельный тахометр для мельницы или токарного станка

Одной из новых функций в следующей версии приложения TouchDRO является считывание показаний тахометра. Бета-версия приложения уже некоторое время имеет полную поддержку тахометра. За последние несколько недель я добавил поддержку тахометра направления ко всем четырем контроллерам. В этом посте я попытаюсь дать вам несколько идей о том, как построить тахометр для мельницы или токарного станка, используя общедоступные детали. Ваша установка, конечно, будет отличаться, но основной принцип останется тем же, поэтому у вас не должно возникнуть особых проблем с адаптацией этих конструкций к вашим конкретным потребностям.

Основы

Принцип работы среднего тахометра очень прост: он подсчитывает количество оборотов за некоторый период времени с помощью некоего переключателя, который переключается при вращении оси. Это может быть буквально механический переключатель, который приводится в действие зубчатым колесом или чем-то подобным. Однако чаще всего в тахометрах используется энкодер в сочетании с одним или двумя твердотельными оптическими или магнитными датчиками. На самом деле тахометр — это не что иное, как грубый инкрементный поворотный энкодер, который сбрасывает отсчет через заданный период времени.

Пример оптического поворотного энкодера/тахометра

При использовании одного переключателя тахометр может только считать импульсы, но при использовании двух датчиков тахометр также может определять направление. Это делается путем размещения второго датчика на определенном расстоянии от первого. Пока это расстояние отличается от расстояния между метками на диске энкодера, при вращении диска один из датчиков всегда будет срабатывать раньше другого.

Под капотом TouchDRO работает почти так же, как и любой другой тахометр. Контроллер следит за состоянием вывода, к которому подключен вход «А». При изменении состояния контакта с низкого на высокий микроконтроллер проверяет состояние входа «B». Если последний низкий, счетчик увеличивается; если оба контакта имеют высокий уровень, счетчик уменьшается. Дважды в секунду контроллер отправляет счет на планшет и снова начинает счет с 0. На планшете приложение просто преобразует количество оборотов за полсекунды в обороты в минуту, используя базовую арифметику.

Самостоятельная реализация тахометра

Для целей проекта DRO есть три жизнеспособных варианта:

  • Используйте датчик эффекта HAL и диск с одним или несколькими встроенными магнитами
  • Используйте инфракрасный излучатель и приемник с отражающим диском или цилиндром
  • Используйте инфракрасный излучатель и получите перфорированный/прозрачный диск

Я оставлю первый вариант на другой раз; в этом посте давайте сосредоточимся на оставшихся двух вариантах, так как они требуют почти идентичной электроники. Схема очень проста. Он использует инфракрасный светодиод (передатчик) и фототранзистор (приемник/детектор). Ток, проходящий через последний, пропорционален количеству падающего на него инфракрасного света. Другими словами, чем больше света достигает транзистора, тем больше напряжение на его выходном выводе (эмиттере). При некоторой обработке эти колебания напряжения преобразуются в сигналы включения и выключения микроконтроллера.

Разница между вторым и третьим вариантом заключается в способе монтажа пары ИК-излучатель/приемник.

В случае с отражательным диском излучатель и приемник устанавливаются рядом, а диск разбит на сектора с разной отражательной способностью. При вращении вокруг оси количество отраженного ИК-света меняется в зависимости от того, какой сектор находится перед ИК-парой.

В версии с перфорированным диском используется пара ИК, которая устанавливается на противоположных сторонах диска. Диск может быть выполнен как из твердого материала с вырезанными по окружности отверстиями или прорезями, так и из прозрачного материала с непрозрачными секторами. Когда он вращается, непрозрачные участки блокируют инфракрасный свет, создавая импульсы.

Какой дизайн выбрать, решать вам, но я предпочитаю использовать сплошной диск с прорезями или отверстиями по окружности. Эта конструкция намного надежнее, чем конструкция с отражающим диском. Во-первых, дельта между высокими и низкими выходными сигналами будет сильнее, поэтому отношение сигнал/шум будет намного лучше. Во-вторых, по мере загрязнения отражающего диска показания будут «смещаться» и тахометр может стать ненадежным, а вот забить грязью прорезь — маловероятно.

Основное преимущество отражающего дизайна заключается в том, что теперь вам может вообще понадобиться сделать диск кодировщика. Например. Вы можете нарисовать матовые черные полосы на открытой части шпинделя и использовать его в качестве энкодера.

Детали цепи

Теперь, когда мы разобрались с основами, давайте посмотрим на настоящую схему. Как я уже говорил ранее, он довольно прост и требует 10 деталей:

.
  • Два инфракрасных светодиода
  • Два фототранзистора
  • Четыре резистора
  • Два потенциометра триммера
  • Один компаратор
  • Одна макетная плата

*Если вам не важно направление вращения, вам понадобится только один набор излучатель/приемник, резистор и подстроечный потенциометр.

Базовая схема тахометра с использованием пары ИК-светодиод/приемник

На приведенной выше схеме показана только половина схемы (для канала A), поскольку канал B почти идентичен. Схема работает следующим образом.

Слева вы можете видеть светодиод с токоограничивающим резистором. Резистор необходим, так как большинство светодиодов могут выдерживать только около 20 миллиампер, но будут пытаться высосать столько тока, сколько обеспечивает источник питания, и сгорят за секунды. Использование резистора в диапазоне 150-220 Ом ограничит ток до более приемлемого уровня.

В следующем «столбце» находится фототранзистор (приемник), подключенный к Vcc (положительному источнику питания) и земле через резистор R2 на 10 кОм. Как я упоминал ранее, ток на эмиттере (где транзистор подключен к резистору и компаратору U1) будет пропорционален количеству света, достигающему приемника. Теоретически при ограничении пути к светодиоду напряжение должно быть 0В, так как R2 подтягивает его к группе, а при свечении светодиода прямо на транзисторе напряжение должно быть близко к Vcc.На практике все немного сложнее, поэтому мы будем использовать компаратор LM339 для «возведения в квадрат» сигнала. Добавив потенциометр к положительному проводу, мы сможем установить любое произвольное напряжение между 0 В и Vcc в качестве опорного. Таким образом, когда отрицательное входное напряжение ниже опорного напряжения, выход компаратора будет низким и станет высоким, когда входное напряжение выше опорного.

Приведенная выше схема должна работать довольно хорошо, если выход фототранзистора относительно чистый, но если есть значительный уровень шума, мы можем столкнуться с некоторыми проблемами.Когда выходное напряжение приближается к опорному напряжению, компаратор может начать видеть короткие всплески, превышающие опорное напряжение, и начнет переключать выход в состояние высокого уровня, тем самым создавая дополнительные (нежелательные) импульсы, как показано на графике ниже.

В зависимости от характера вашего шума, времени нарастания и т. д., это может не быть проблемой, поскольку компаратор не работает мгновенно. Другими словами, если период шума короче, чем время отклика компаратора, он эффективно его сгладит.На всякий случай мы можем добавить в схему еще одну простую функцию — гистерезис. Для этого требуются два дополнительных резистора, как показано ниже. 1В или гистерезис — хорошая отправная точка. Этого можно добиться, выбрав резисторы R4 и R5 так, чтобы их соотношение было примерно 1:5, 10 кОм и 47 кОм.

Схема тахометра с гистерезисом

Вывод

Цель этого поста состояла в том, чтобы дать вам представление о том, что нужно для добавления потенциометра в самодельную установку DRO.Более подробная информация и инструкции по сборке будут включены во вторую часть этого поста (будет через несколько дней).

тахометр · GitHub Topics · GitHub

тахометр · GitHub Topics · GitHub

Вот 27 публичных репозиториев соответствует этой теме…

  • Обновлено 29 октября 2019 г.
  • питон

Спидометр для GTA Online, с накладкой. Полностью настраиваемый и простой в использовании! Работает в GTA Online 1.51

Скрипт

Python для управления тахометром на Raspberry Pi GPIO с использованием ШИМ. Показать ЦП, сетевой трафик или данные MQTT.

  • Обновлено 17 февраля 2015 г.
  • питон

Скрипт для запуска цифрового тахометра с использованием 8051 MC.

Прошивка Arduino для взаимодействия с обычным контроллером двигателя постоянного тока

  • Обновлено 3 сентября 2017 г.
  • Орел

Внешний HUD для Project CARS и Project CARS 2

  • Обновлено 5 августа 2018 г.
  • питон

Этот репозиторий содержит исходный код микроконтроллера 8051 на C с ЖК-дисплеем для оценки скорости вращающегося тела перед ним.Прилагается симуляция PROTEUS того же самого.

Более стабильный поворотный тахометр на базе Arduino

Светодиодный тахометр с ограничителем оборотов и подсветкой переключения передач

Необычные фары для скутера

Тахометр с заказной печатной платой на базе ATmega328 (Arduino)

Высокоскоростной тахометр с использованием Arduino и интеллектуального датчика угла TMR ASR002

Индикатор типа тахометра View Library для Android

  • Обновлено 8 октября 2021 г.
  • Котлин

Дисплей тахометра для фрезерных станков Sieg

Тестер, который может измерять обороты, температуру и ток асинхронного двигателя с обнаружением перегрузки по току и модульным регулятором скорости

Код для управления тахометром Arduino для ASME

MSOE
  • Обновлено 22 августа 2017 г.
  • Ардуино

Велосипедный одометр, который может работать как спидометр, если настроен

Модуль тахометра для CANBUS с ATmega328p

ШИМ-регулятор скорости двигателя постоянного тока и ИК-тахометр

Это контроллер раздвижной двери лифта, работающий от трехфазного асинхронного двигателя.

Тахометр ESP8266 + Дисплей SSD1306

Реверс-инжиниринг Polo 6N2 Tachos zum Ändern des Kilometerzählers

  • Обновлено 3 февраля 2022 г.
  • Машинопись

Улучшить эту страницу

Добавьте описание, изображение и ссылки на тахометр страницу темы, чтобы разработчикам было легче узнать о ней.

Курировать эту тему

Добавьте эту тему в свой репозиторий

Чтобы связать ваш репозиторий с тахометр тему, перейдите на целевую страницу репозитория и выберите «управление темами».

Узнать больше

Вы не можете выполнить это действие в данный момент.Вы вошли в другую вкладку или окно. Перезагрузите, чтобы обновить сеанс. Вы вышли на другой вкладке или в другом окне. Перезагрузите, чтобы обновить сеанс.

(PDF) Проектирование и изготовление недорогого цифрового тахометра

Все права защищены www.ijrdt.org

Проектирование и изготовление недорогого цифрового тахометра

__________________________________________________________________________________________

Oyelami S1, Azeez N.A2,Abioye A G3

1 Факультет машиностроения, Государственный университет Осун, Осогбо, Нигерия, 2 Факультет машиностроения, Федеральный

Политехнический институт Эде, Нигерия, 3 Кафедра машиностроения, Технологический университет Ладока Акинтола, Огбомосо, Нигерия

Резюме : Мировой технологический прогресс привел к

исследованию более локально разработанного и изготовленного

Тахометра со светодиодом высокого разрешения, который

будет использоваться для эффективного измерения скорости вращения/оборота

скорости вала или диска в машинах и другие двигатели. В этой работе

инфракрасный датчик (то есть передатчик и приемник) определяет

вращение, светоизлучающий диод передатчика

передает сигнал, который принимается светоизлучающим диодом

приемника. Он получает сигнал и отправляет его на кварцевый генератор

, который устанавливает тактовую частоту для микроконтроллера

, который служит мозгом тахометра.

Полученный сигнал микроконтроллера от кварцевого генератора

затем отображается на жидкокристаллическом дисплее

(ЖК), который легко читается.Разработанный и изготовленный цифровой тахометр

при испытаниях на ручном сверлильном станке, токарном станке

и шлифовальном станке показал лучшие характеристики

по сравнению с лабораторным тахометром

, испытанным на тех же станках, как видно из результатов. Тахометр конструкции

может использоваться в любых рабочих условиях

и может измерять скорость вращающегося вала

, частота вращения которого не превышает 99999 об/мин. Это исследование

рекомендовало дальнейшее изучение конструкции и

конструкции тахометров, которые могут измерять очень высокие

скорости в диапазоне от семи до десяти цифр, а также

встроенных тахометров с памятью.

1.0 ВВЕДЕНИЕ

В результате революционных изменений в мировых технологиях

современного прогресса появилось новое нововведение в области механики,

Электроника и вычислительная техника, которое включает базовый

инженерный курс в высших учебных заведениях нашего

электронный век сегодня.Это называется МЕХАТРОНИКА.

Мехатроника является новым достижением в области

механических, электрических/электронных и компьютерных технологий. Этот электронный век

объединил эти три базовых курса в высшем учебном заведении

и сделал их единым курсом инженерии. состоит из

этих трех курсов.Слово тахометр произошло от двух

греческих слов, а именно «Taxos», что означает «Скорость» и

«Metron», что означает «Измерение». Следовательно, тахометр — это устройство

, которое используется для измерения скорости вращения

вала или диска в двигателе или другой машине (Muhammad 2010)

Эта исследовательская работа является мехатроникой в ​​том смысле, что конструкция

основана на электронике и компьютере, т.е. и программирование

ЖК-дисплея для отображения счетчика, хотя он является механическим в том смысле, что

может использоваться для измерения скорости (об/мин)

вала двигателя, например, вала зажигания, постоянной скорости

( CV) шарнирный вал, коленчатый вал и так далее.Кроме того, он находит свою

полезность в самолете для измерения скорости вращения

вала воздушного винта самолета. Скорость двигателя

является одним из важных факторов, которые следует учитывать при работе

с постоянным током. моторы. Он определяет мощность, потребляемую двигателем,

эффективность, нагрузку и т. д. Если машина работает со скоростью, превышающей номинальную

скорость, это может повредить или даже сжечь машину, поэтому

знание скорости машины неизбежно. чтобы

рассчитать или контролировать скорость.Тахометр является важным инструментом

в эту современную эпоху индустриализации. В промышленности

необходимо контролировать скорость двигателя при определенном

оборотах в минуту (об/мин), и для этого необходим подсчет об/мин

. (Kituyi, 2014). Тахометр — это прибор, используемый для измерения числа оборотов объекта за заданный

интервал времени. Обычно выражается в оборотах на

минут (об/мин).

2.0 МАТЕРИАЛЫ И МЕТОД

Здесь речь идет о компонентах, используемых в конструкции цифрового тахометра

. В нем также приведены используемые инструменты, задействованные операции

, принципиальная схема и принцип работы

схемы.

Цифровой тахометр своими руками на AVR ATtiny2313, КР514ID2 и оптрон

Цифровой тахометр своими руками на AVR ATtiny2313, КР514ID2 и оптрон

Добрый день.
Выдаю на ваше рассмотрение простую схему цифрового тахометра на АВР ATtiny2313 , КР514ИД2 , и разработанную мной оптопару.
Сразу оговорюсь: подобных схем в интернете много. Каждая реализация имеет свои плюсы и минусы. Возможно, кому-то больше подойдет мой вариант.

Начну, пожалуй, с т.е. задач.
Задача : нужно сделать цифровой тахометр для контроля скорости электродвигателя машины.
Вводные условия : Имеется готовый эталонный диск на 20 отверстий от лазерного принтера. В наличии много оптронов от сломанных принтеров.Средняя (рабочая) скорость 4 000-5 000 об/мин. Точность отображаемых результатов не должна превышать ±100 оборотов.

Ограничение : питание блока управления 36В (тахометр будет установлен в одном корпусе с блоком управления — об этом ниже).

Небольшое лирическое отступление. Это машина моего друга. На машине установлен электродвигатель ПИК-8, обороты которого регулируются по схеме, найденной в Интернете и модифицированной.По просьбе друга для машины был разработан простенький тахометр.
‘)
Изначально в схеме планировалось использовать ATMega16, но рассмотрев условия, было решено ограничиться ATtiny2313, работающим от внутреннего (RC) генератора на частоте 4 МГц.

Общая схема выглядит следующим образом:

Как видите ничего сложного. Для преобразования двоичного кода в семисегментный я использовал дешифратор CR514ID2, это дает сразу три плюса.

  • Во-первых, экономит место в памяти ATtiny2313 за счет сокращения рабочего кода (поскольку процедура программного преобразования двоичного кода в семисегментный отсутствует в прошивке за ненадобностью).
  • Во-вторых: снижение нагрузки на выходы ATtiny2313, т.к. К. светодиоды «зажигают» КР514ИД2 (при отображении цифры 8 максимальное потребление будет 20-30 мА (характерно для одного светодиода) * 7 = 140-210 мА, что «много» для ATtini2313 с его полным паспортным максимумом (под нагрузкой) потребление 200 мА).
  • В-третьих, уменьшено количество «занятых» ножек микроконтроллера, что дает нам возможность в будущем (при необходимости) модернизировать схему, добавляя новые возможности.

Устройство собрано на макетной плате. Для этого была демонтирована зарядка от неработающей СВЧ, которая валялась в закромах. Цифровой светодиодный индикатор, ключевые транзисторы (VT1-VT4) и ограничительные резисторы (R1 — R12) были взяты комплектом и перенесены на новую плату.Собирается все устройство, с необходимыми комплектующими, с перекурами за полчаса. Обращаю внимание: микросхема КР514ИД2 имеет плюсовую ножку питания — 14, а минусовую — 6 (обозначено на схеме) . Вместо 5142 можно использовать любой другой дешифратор двоичного кода в семисегментном с питанием 5В. Я взял то, что было под рукой.
Выводы «h» и «i» цифрового светодиодного индикатора отвечают за две точки в центре между цифрами, не соединенные за ненадобностью.
После сборки и прошивки, при условии отсутствия ошибок установки, устройство начинает работать сразу после включения и не требует настройки.

При необходимости внесения изменений в прошивку тахометра на плате предусмотрен разъем ISP.

На схеме подтягивающий резистор R12 номиналом 30 кОм подобран опытным путем под конкретную оптопару. Как показывает практика, для разных оптронов оно может отличаться, но среднее значение 30 кОм должно обеспечивать стабильную работу большинства оптронов принтеров.Согласно документации на ATtiny2313 размер внутреннего подтягивающего резистора составляет от 20 до 50 кОм в зависимости от реализации конкретной партии микроконтроллеров (стр. 177 паспорта на ATtiny2313), что не совсем подходит. Если кто захочет повторить схему, то можно начать с внутреннего подтягивающего резистора, может у вас получится на свои оптопары и на свой МК. Это не сработало для меня.

Похоже на типичную оптопару от принтера.

Светодиод оптопары питается через ограничительный резистор 1К, который я разместил прямо на плате с оптопарой.
Для фильтрации пульсаций напряжения по схеме два конденсатора, электролитический на 220 мкФ х 25В (который был под рукой) и керамический на 0,1 мкФ, (общая схема включения микроконтроллера взята из паспорта ATtiny2313).

Для защиты от пыли и грязи плата тахометра покрыта толстым слоем автомобильного лака.

Замена компонентов.
Можно использовать любой светодиодный индикатор на четыре разряда, или два двойных, или четыре одинарных.На худой конец собрать индикатор на отдельных светодиодах.

Вместо КП514ИД2, КП514ИД1 (содержащего внутри токоограничивающие резисторы), либо 564ИД5, К155ПП5, К155ИД9 (при параллельном соединении ветвей одного сегмента), либо любого другого двоично-семисегментного преобразователя (с соответствующими изменениями в подключение выходных цепей).

При правильном переносе установки на МК ATMega8/ATMega16 эта прошивка будет работать как на ATtiny2313, но нужно подправить код (изменить названия констант) и перекомпилировать.Для других АВР МК сравнение не проводилось.

Транзисторы VT1-VT4 — любые слаботочные, работающие в ключевом режиме.

Принцип работы основан на подсчете количества импульсов, полученных от оптопары за одну секунду и их пересчете для отображения числа оборотов в минуту. Для этого был использован внутренний счетчик Timer/Counter1, работающий в режиме счета импульсов на входе Т1 (вывод PD5 вывода 9 МК). Для обеспечения стабильности работы включен режим программного подавления дребезга.Отсчет секунд осуществляется Timer/Counter0 плюс одна переменная.

Расчет оборотов , на чем хотелось бы остановиться подробнее, происходит по следующей формуле:
М = (N/20)*60,
где М — расчетные обороты в минуту (60 секунд ), N — количество импульсов от оптопары в секунду, 20 — количество отверстий в эталонном диске.
Итого, упростив формулу получаем:
М = N*3.
Но! В микроконтроллере ATtiny2313 отсутствует функция аппаратного умножения.Поэтому применялось суммирование со смещением.
Для тех, кто не знает сути метода:
Число 3 можно разложить как
3 = 2 + 1 = 2 1 + 2 0 .
Если мы возьмем наше число N, переместим его влево на 1 байт и добавим еще одно N, сдвинутое влево на 0 байт — получим наше число N, умноженное на 3.
В прошивке код на AVR ASM для Double Byte Multiply Race:

Mul2bytes3: Mul2bytes3: Mul2Bytes3:
CLR Localcbyte //
CLR Hicalcbyte
Mov Localcbyte, Loinbyte // Таймер / Counter1
Mov Hicalcbyte, Hiinbyte
CLC /

ROL Localcbyte //
ROL HiCalcbyte
CLC
Add Localcbyte, Loinbyte //
ADC Hicalcbyte, Hiinbyte
RET

Проверение и точность Измерение было проведено как следует. На вентилятор компьютерного кулера был приклеен картонный диск с двадцатью отверстиями. Скорость кулера контролировалась через BIOS материнской платы и сравнивалась с показаниями тахометра. Отклонение составило около 20 оборотов при частоте 3200 об/мин, что составляет 0,6%.

Возможно реальное расхождение меньше 20 оборотов, так как размеры платы округлены в пределах 5 оборотов (по личным наблюдениям за одной конкретной платой).
Верхний предел измерения 9999 оборотов в минуту. Нижний предел измерения, теоретически от ±10 оборотов, но на практике не измерялся (один импульс с оптопары в секунду дает 3 оборота в минуту, что с учетом погрешности теоретически должно правильно измерять скорость от 4 оборотов в минуту и выше, но на практике цифра должна быть завышена как минимум в два раза).

Отдельно остановимся на вопросе питания.
Вся схема питается от источника 5В, расчетное потребление всего устройства не превышает 300 мА.Но, по условиям ТЗ, тахометр должен располагаться внутри блока управления оборотами двигателя, а на блок подается постоянное напряжение 36В от ЛАТРа, чтобы не тянуть отдельный провод питания, внутри установлен LM317 блок в паспортном режиме, в режиме пониженного напряжения до 5В (ограничительный резистор и стабилитрон для защиты от случайного перенапряжения). Логичнее было бы использовать ШИМ-контроллер в понижающем режиме преобразователя, аналогичный MS34063, но в нашем городе купить такие штуки проблематично, поэтому использовали то, что смогли найти.

Фото платы тахометра и готового устройства.


К сожалению сейчас нет возможности сфотографировать на машине.

После разводки плат и первой пробной сборки коробка с устройством отправилась на покраску.

Исходный код, на AVR ASM, файлы проекта AVR Studio4 и скомпилированный .HEX файл находятся здесь: http://djkiridza.org.ua/ldd/taho-v029.zip.
Зеркало находится здесь: http://fileobmen.org.ua/DJ_Kiridza/taho-v029.zip

В случае, если Ваш тахометр не запустился сразу после включения, при заведомо правильной установке:

1) Проверить работу микроконтроллера, убедиться, что он работает от внутреннего генератора. Если схема собрана правильно, на циферблате должны отобразиться четыре нуля.

2) Проверить уровень импульсов с оптронов, при необходимости подобрать номинал резистора R12 или заменить схему подключения оптронов. Возможно обратное подключение оптотранзистора с подтяжкой к минусу, с включенным внутренним подтягивающим резистором МК или без него. Также возможно применение транзистора в ключевом (инвертирующем) режиме работы.

ПС по желанию заказчика тахометр показывает не один ноль, а четыре при отсутствии импульсов с оптопары.

PPS Тахометр был очень чувствителен к оборотам двигателя. Незначительные пульсации напряжения вызывают отклонение скорости, что сразу отображается на экране тахометра.В дальнейшем планирую сделать обработку для округления отображаемых результатов в пределах ± 50 оборотов, если этого потребует заказчик.

Замена печатной платы тахометра для классических тахометров



Введение

Описанная здесь схема является заменой электронной платы, установленной в старинных электронных тахогенераторах Veglia и Smiths. Если ваш тахометр сломался из-за дефекта платы, то более экономичным подходом может быть замена печатной платы, а не попытка ремонта. Обычно это происходит с ранними тахогенераторами, в которых использовались снятые с производства германиевые транзисторы, и более поздними тахогенераторами Veglia, в которых используются интегральные микросхемы драйверов тахогенератора, такие как SN29736P или 14-контактная версия SL494, поскольку в настоящее время трудно найти обе микросхемы.

Вы можете использовать эту печатную плату для

  • ремонта тахометра со сломанной электроникой путем замены печатной платы
  • адаптация тахометра к другому типу входного сигнала (вход катушки, триггер точек, электронное зажигание и сигналы ЭБУ)
  • преобразовать 4- или 6-цилиндровый тахометр в 8-цилиндровый двигатель или наоборот
  • Характеристики и характеристики
  • Совместим с большинством тахометров с подвижной катушкой
  • Позволяет калибровать тахометр для 4-, 6- или 8-цилиндрового двигателя
  • Триггерный вход через минусовую клемму катушки, точки или от сигнала тахометра электронного зажигания
  • Вход напряжения питания стабилизирован и защищен от неправильной полярности, скачков напряжения и линейных помех
  • Очищает и стабилизирует входной сигнал с помощью схемы триггера Шмитта
  • Дрейф (отклонение выходного сигнала) менее 2% в диапазоне температур 0-80ºC
  • Минимальное напряжение питания 10 В (типовое 13. 8В)
  • Минимальное напряжение входного сигнала запуска 4–5 В (обычно 12 В), коэффициент заполнения сигнала запуска 2–96 % (типично 20–50 %)
  • Ширина импульса для выходного сигнала может быть установлена ​​в диапазоне 1,0-2,0 мс через R1 (Veglia требует 1,4-1,5 мс, Smiths 1,8 мс)
  • Файлы для скачивания

  • Печатная плата квадратной формы (Eagle)
  • Дизайн тахографической платы Veglia (Eagle)
  • Принципиальная схема

    Схема основана на микросхеме промышленного стандарта CD14538, которая имеет два независимых прецизионных моностабильных мультивибратора (IC1A и IC1B).Второй моностабильный мультивибратор не используется, поэтому входные контакты подключены к земле.

    «IC1P» — это два контакта источника питания на микросхеме CD14538 (GND/VSS: контакт 8 и VCC/VDD: контакт 16).


    Печатная плата в сборе

    Компоненты

    Список необходимых компонентов:

    # Часть Код Описание детали
    1x 100 нФ С1 Керамический или поверхностный конденсатор класса NP0 (дрейф нуля), сетка 2,54 мм
    2x 100 нФ С4, С5 Радиальный керамический конденсатор с сеткой 2,54 мм или керамический конденсатор для поверхностного монтажа 0805
    1x 100 мкФ/16 В С2 Электролитический конденсатор с радиальной сеткой 2,54 мм
    1x 10 мкФ/63 В С3 Электролитический конденсатор с радиальной сеткой 2,54 мм
    1x 220 нФ С6 Радиальный керамический конденсатор с сеткой 2,54 мм или керамический конденсатор SMD 0805 (требуется только для соединения катушки (-))
    1x 1N4738A Д1 Стабилитрон 8,2В, осевой
    1x 1N4148 Д2 Стандартный выпрямительный диод, DO-35
    1x 1N3070 Д3 Стандартный выпрямительный диод
    1x КД14538БЕ IC1 Моностабильный мультивибратор двойной точности CMOS, корпус DIP
    1x DIP-разъем для IC1 16-контактный разъем DIP для IC1
    1x Л78Л08АКЗ IC2 Фиксированный стабилизатор напряжения с малым падением напряжения 8 В, TO-92
    1x 47uH Л1 Дроссель 47 мкГн 200 мА, осевой
    1x BC547 Q1 Транзистор NPN, ТО-92
    1x 15 кОм 1% Р1 Резистор 10/15/18 кОм (Veglia) или 18 кОм (Smiths), 1%, 0. 125Вт 0204 осевой
    1x 3300 Ом 5 ​​% R2КАТУШКА Резистор 3300 Ом, 5 %, 1 Вт, 250 В, осевой (для подключения катушки к минусовой клемме)
    1x 330 Ом 5 ​​% Р2ТРИГ Резистор 330 Ом, 5 %, 0,25 Вт, 0207 осевой (для тахометра электронного зажигания)
    1x 3300 Ом 5 ​​% Р3 Резистор 3300 Ом, 5%, 0.125Вт 0204 осевой
    1x 10К Р4 Резистор 10 кОм, 5 %, 0,125 Вт 0204 осевой
    1x Подстроечный резистор 500 Ом Р5 Герметичный подстроечный резистор 500 Ом для вертикального монтажа


    1. Конфигурация типа тахогенератора

    Адаптация схемы к различным типам/производителям тахогенератора требует только изменения R1, который управляет шириной импульса выходных сигналов:

  • Veglia: 4 цилиндра: 18K, 6 цилиндров: 15K, 8 цилиндров: резистор 10K на R1
  • Smiths: установите резистор 18 кОм на R1
  • .
  • Другие: Начните с резистора 15K.Если при калибровке стрелка тахометра не достигает максимальных оборотов на циферблате, попробуйте вместо этого резистор на 18 кОм.

  • Резистор длительности импульса R1 для выходного сигнала рассчитывается путем умножения желаемой длительности в мс * 10 = кОм сопротивления R1. Пример 1,5 мс * 10 = 15К.

    2. Конфигурация триггерного входа

    В зависимости от желаемого типа входа (подключение катушки или электронный сигнал тахометра) вам потребуется либо R2COIL, либо R2TRIG, установленный на R2:

    Резистор R2COIL
  • Настройки точек/катушек (минусовая клемма катушки)
  • Транзисторное зажигание без выделенного выхода тахометра (Crane XR700/XR3000/XRi, 123 Ignition, Pertronix, Lumenition и т. д.) (Клемма «минус» катушки)
  • ЭБУ Marelli Microplex и Digiplex (минусовая клемма катушки)

  • Резистор R2TRIG
  • MSD 6/6A/7 CDI Зажигание (серый провод)
  • Зажигание Crane Fireball Hi-6 CDI (зеленый провод)
  • ЭБУ Haltech (выходной порт пользователя, настроен на сигнал тахометра с рабочим циклом 50%, 12 В)
  • Блоки ЭБУ Megajolt и Megasquirt (выходной провод тахогенератора)
  • Marelli Dinoplex AEC101/AEC102/AEC103/AEC104 (провод выхода тахогенератора)
  • Любой ЭБУ/блок управления двигателем, который может подавать прямоугольный сигнал на выходе тахометра 6–12 В

  • Как правило, выделенный выходной сигнал тахогенератора предпочтительнее в качестве входа, чем подключение катушки, если доступны оба.Никогда не используйте прямое соединение катушки с зажиганием CDI, так как это может повредить цепь тахометра и приведет к ошибочным показаниям при многократном искровом зажигании, таком как MSD 6A.

    3. Конфигурация цилиндров

    Диапазон калибровки стандартной схемы с подстроечным резистором 500 Ом (R5) должен быть достаточным для калибровки тахометра для четырех-, шести- или восьмицилиндровых двигателей, если R1 установлен правильно.

    4. Сборка

    Используйте один из файлов дизайна платы Eagle CAD по приведенным выше ссылкам для загрузки, чтобы создать компоновку печатной платы, или просто припаяйте все к прототипу платы.Ниже приведены несколько примеров собранных печатных плат тахометра.
    В тахометре Veglia используются следующие цвета проводов: синий для заземления, красный для +12 В и желтый для триггера. за циферблатом) является плюсовым проводом. Подключите T1 на новой печатной плате к клемме катушки, где был установлен положительный провод, а T2 к другой клемме катушки прибора.
    На более старых тахометрах Veglia , где исходная печатная плата имела два транзистора, положительный вывод находится в положении «шесть часов» (нижний вывод), если смотреть спереди. Более новые тахографы Veglia , использующие микросхему вместо транзисторов на печатной плате, имеют положительный вывод в положении «двенадцать часов» (верхний вывод). На тахометрах Смита положительная клемма находится справа, если смотреть спереди.

    5. Калибровка

    Калибровка тахометра выполняется триммером R5.Перед началом калибровки установите триммер в среднее положение. Для калибровки рекомендуется иметь доступ к генератору прямоугольных импульсов, который может генерировать частоты от 10 до 500 Гц и имеет переменную выходную амплитуду до 12 Вольт. Вы также можете откалибровать тахометр, когда он установлен в автомобиле, сравнив показания цифрового стробоскопа или счетчика оборотов, а затем соответствующим образом настроить тахометр, но гораздо удобнее и точнее делать это с помощью генератора прямоугольных импульсов.

    Для достижения наилучших результатов откалибруйте тахометр для числа оборотов в минуту, которое отображается в положении «двенадцать часов» циферблата.

    Вот преобразование из RPM в HZ для установки выходной частоты генератора прямоугольных импульсов:

  • 4 Cyl: HZ = RPM / 30
  • 6-цил.: Гц = об/мин / 20
  • 8-цил.: Гц = об/мин / 15

  • Например, когда значение числа оборотов в минуту, указанное в положении «12 часов» вашего тахометра, составляет 4000 для шестицилиндрового двигателя, установите генератор частоты на 200 Гц (4000/20).
  • Конфигурация R2TRIG: установите выходную амплитуду генератора прямоугольных импульсов на 10-12 вольт. Подключите выходы генератора прямоугольных импульсов к заземлению и входу схемы тахометра.
  • Конфигурация R2COIL: установите выходное напряжение генератора прямоугольных импульсов на 8 вольт. Подключите выход генератора прямоугольных импульсов после резистора R2COIL.

  • Теперь отрегулируйте тахометр, изменяя триммер R5, пока стрелка тахометра не будет соответствовать значению оборотов, которое вы установили на генераторе прямоугольных импульсов. С механически исправным тахогенератором вы сможете получить погрешность отображения 5% или меньше.

    Примеры

    Слева вверху: тахометр Veglia ’69 (Fiat Dino), справа вверху: тахометр Smiths RVI с четырьмя цилиндрами ’68, слева внизу: тахометр Veglia ’78 (Ferrari 308 GTB), справа внизу: тахометр Datsun ’72 ( Датсун 240Z).


    Приложение: Поиск и устранение неисправностей

    Если стрелка не двигается при проверке собранного тахометра, проверьте, что Т1 (+) и Т2 (-) подключены к соответствующим клеммам на катушке прибора, и что вход сигнал соответствует входной конфигурации (R2TRIG или R2COIL).Также убедитесь, что IC1 получает напряжение питания 8 В на контакте 16. Если вы не видите 8 В, проверьте входной и выходной контакты регулятора напряжения 7808.

    Ниже приведены два скриншота входных сигналов на разных этапах для облегчения диагностики:

    1: Входной сигнал электронного тахометра
    2: Входной сигнал после стабилитрона/фильтрация входа
    3: База Q1, поступающая от CD14538BE (контакт 6)
    4: Выходной сигнал (показан инвертированным), управляющий тахометром Veglia

    1: Клемма катушки (-) (настройка катушки и точек)
    2: Входной сигнал после стабилитрона/фильтрация входа
    3: База Q1, поступающая от CD14538BE (контакт 6)
    4: Выходной сигнал (показан инвертированным), управляющий тахометром Veglia

    как долго восстанавливаться от morpheus8. Избегайте курения. В лечении используется радиочастотная технология, которая внедряется с помощью теплового изображения с помощью небольшого датчика, чтобы обеспечить естественное решение без химикатов. ThermiDry для лечения гипергидроза — это минимально инвазивная терапия, направленная на сверхактивные потовые железы, чтобы деактивировать их и ограничить их потоотделение. Morpheus8 — это неинвазивная процедура, которая подходит для всех тонов кожи, практически без риска гиперпигментации. FLX является обновлением по сравнению с CPT. Morpheus8 обеспечивает более упругую и гладкую кожу за короткие и простые процедуры.Facetite — это своего рода длинная игла, которая входит под кожу и расплавляет жир при высокой температуре. Как долго действует микронидлинг Morpheus8? После микронидлинга Morpheus8 RF пациенты могут ожидать некоторое покраснение или раздражение с образованием небольших струпьев в первые 1-3 дня. Время восстановления после радиочастотного микронидлинга Morpheus8: у некоторых пациентов кожа краснеет и краснеет в течение 24-72 часов. короткое время восстановления низкий риск побочных эффектов длительное подтягивание кожи. Morpheus8 — это неинвазивная процедура, поэтому время восстановления и восстановления минимально.«Но когда добавляется радиочастота, микронидлинг может дать больший эффект. Доступно множество вариантов, позволяющих уменьшить появление морщин марионетки и морщин на подбородке. Он работает для людей со всеми типами кожи и оттенками кожи, для многих различных показаний. День восстановления 1. Morpheus8 — это решение. Дермальные филлеры Глазго. Это также безопасно для любого тона кожи. Процедура Morpheus8 обеспечивает более впечатляющие результаты с гораздо более высокой скоростью и может уменьшить потребность в последующих сеансах. Сколько времени потребуется, прежде чем я увижу результаты O-Shot?Вы можете сразу почувствовать увеличение сексуального желания и удовольствия, но полные результаты обычно достигаются через 3 месяца.Селеста Томас. MORPHEUS8 — быстрый, безопасный и прямолинейный. «Микронидлинг сам по себе имеет лишь скромные эффекты, такие как улучшение текстуры кожи и ее гладкость», — говорит доктор Микро. сколько времени занимает восстановление от morpheus8? Вы можете ожидать, что на вашей коже в течение первых 24–72 часов после процедуры образуются небольшие струпья, которые естественным образом исчезнут после заживления подлежащей кожи. Микроиглы вызывают А.В зависимости от типа пилинга, который вы получаете, и силы пилинга, который вы получаете, будет определяться, сколько времени потребуется вашей коже для восстановления. Улучшения (уменьшение морщин, обесцвечивание и рубцевание после угревой сыпи) можно наблюдать примерно от трех недель до трех месяцев. Thermage FLX от Solta Medical заменяет старую модель Thermage CPT. Да, Morpheus8 также является долгосрочным решением гипергидроза (чрезмерной потливости). Он может обрабатывать любую область тела, которая выиграет от поверхностного контурирования. ЧИТАЙТЕ БОЛЬШЕ: 5 лучших радиочастотных процедур для подтяжки кожи.Процедуры Morpheus8 являются быстрыми, неинвазивными и относительно безболезненными (с помощью местных средств). Morpheus8 — это революционная нехирургическая процедура ремоделирования тканей, которая значительно улучшает качество кожи, тон Morpheus8 использует крошечные иглы для проникновения в кожу, создавая микротравмы которые запускают естественную регенерацию, увеличивая выработку. Morpheus8 лечит эти более глубокие слои, разрушая их и позволяя им повторно формироваться для более гладкого и более молодого вида. сразу после лечения.Процедура #Morpheus8 от @zarrinimd Morpheus8 сочетает в себе радиочастоту и микронидлинг. Процедура Thermage проводится в течение одного или двух часов в офисе. Фактическая стоимость микронидлинга с радиочастотой зависит от местоположения, поставщика, продолжительности и вовлеченности косметической процедуры. Радиочастотные процедуры с микроиглами, такие как Secret RF, Morpheus8 и Vivace, используют радиочастотную технологию и микроиглы для доставки точного тепла под кожу на контролируемую глубину. Книга Консультация. Микронидлинг с радиочастотой стоит от 250 до 2100 долларов.Омоложение кожи Morpheus8 является минимально инвазивным лечением, что означает, что время восстановления после лечения практически отсутствует. Сроки восстановления после подтяжки живота зависят от нескольких факторов, в том числе от вашего физического здоровья и типа подтяжки живота. Сколько времени занимает процедура mORPHEUS8? Лоб, верхние и нижние веки, лицо и шею можно полностью обработать менее чем за час. Morpheus8 — это фракционное лечение кожи (имеется в виду микронидлинг с радиочастотой или энергией), которое стимулирует выработку коллагена в нижележащих слоях дермы.Morpheus8 проникает глубже, проникая в жировой слой кожи, где он подтягивает кожу – для разглаживания и контурирования. Маленькие полоски Steri-strip закроют ваши разрезы и должны оставаться на месте до тех пор, пока они не упадут естественным образом. Morpheus8 — это мощная, всемирно известная процедура для достижения превосходной подтяжки кожи, подтяжки и контурирования за счет восстановления естественного коллагена и эластина и даже разглаживания подкожного жира. Morpheus8 не просто адресует. Микронидлинг Morpheus 8 может проникать на глубину до 8 мм.Theodorou & Dr. Когда мы начинаем стареть, организм теряет способность вырабатывать коллаген и эластин, как раньше, что приводит к потере объема и упругости кожи. Возможно, ваш круг общения тоже. Morpheus8 — это устройство, которое предлагает как радиочастотную технологию, так и дробные микроконтакты. Morpheus 8 — это лечение без шрамов и простоев лазеров. Morpheus 8 доказал свою эффективность в отношении более выраженных признаков старения у людей старше 40 лет. В портфолио Sternlaser: Lumecca, Morpheus8 и Clarity II™ — высококачественное эстетическое оборудование.Вы можете возобновить все упражнения и использование продуктов для местного применения в течение нескольких недель. Morpheus8 — отличный способ омолодить кожу для многих людей. Согласно статье 2017 года в Журнале клинической и эстетической дерматологии, если отек возникает в течение 2 недель после введения кожных наполнителей, человек может прикладывать лед или холодные компрессы. Что такое восстановление после Morpheus8? Процедура Morpheus8 требует минимального времени простоя. Morpheus8 может помочь: Улучшить внешний вид целлюлита. Назарян и ее команда для лечения множества проблем с кожей и возрастных изменений на лице и теле, таких как прыщи и шрамы от угревой сыпи. Что такое Морфеус8? Morpheus8 — это передовая нехирургическая процедура микронидлинга. Устранение появления брылей. В среднем Morpheus8 в Великобритании может стоить около 950 фунтов стерлингов за один сеанс. Кристофер Чиа. Итак, как это работает на самом деле? Morpheus8 — это устройство для подтяжки кожи, в котором используется микроигла для стимуляции регенерации коллагена на поверхности, а радиочастотные волны вызывают выработку коллагена и эластина на более глубоком уровне. Что, если бы существовало простое нехирургическое лечение, которое могло бы работать с вашей диетой и физическими упражнениями, чтобы помочь вам избавиться от […].Как быстро я увижу результаты? В зависимости от вашего лечения Как долго я должен ждать между процедурами? Мы рекомендуем выждать 4 недели между процедурами. После лечения веки временно опухают, которые проходят в течение 48-72 часов (может потребоваться прием пероральных противовоспалительных таблеток). Результаты процедуры Morpheus8 должны быть долговечными и естественными. Как долго длится эффект Y LIFT®? Срок действия Y LIFT® составляет от 1 до 3 лет, в зависимости от типа используемого продукта и скорости его метаболизма в организме.Как долго сохраняются результаты? Вообще говоря, результаты лечения Profhilo могут сохраняться примерно до 6 месяцев, однако это может варьироваться в зависимости от пациента, особенно в зависимости от типа кожи и возраста. Ремоделирование кожи Morpheus8 – онемение кожи, стягивающее кожу, останется и может не восстановиться в течение нескольких недель. Что такое Морфеус8?. Как долго длится контурная пластика тела? После завершения процедуры контурной пластики тела EmsculptNEO результаты могут длиться от трех до шести месяцев. Morpheus8 Microneedling Reading Нехирургическое ремоделирование кожи с использованием самой передовой технологии радиочастотного микронидлинга.Morpheus8 использует силу радиочастотной энергии, чтобы помочь вам восстановить и омолодить кожу без надрезов, без хирургического вмешательства и практически без простоев. Имейте в виду, однако, что сразу после лечения у большинства пациентов наблюдается клиническая конечная точка в виде эритемы (покраснения) в течение 1-3 дней, однако при более агрессивном лечении это может длиться дольше. Предлагается сертифицированным дерматологом Вики Рапапорт, доктором медицинских наук, и опытной командой Morpheus8 сочетает в себе лучшее от микронидлинга и радиочастотной энергии.Быстрое восстановление Благодаря неинвазивному подходу процедуры восстановление после лечения Morpheus8 практически невозможно. Поверхность вашей кожи мгновенно охлаждается с помощью запатентованного термоэлектрического соединительного устройства. Хотите хоть одну вескую причину выбрать Morpheus 8? Мы дадим вам 8 из них! ⁣. Мало того, он доступен по цене, что делает его лучшим выбором для тех, кто ведет активный образ жизни и хочет естественным образом сбросить годы. Если у вас длинные волосы, возьмите с собой резинку для волос, чтобы стянуть их назад. Мы планируем ваши сеансы терапии с интервалом примерно в месяц, потому что клетки кожи обновляются каждые 30 дней или около того. Поскольку омоложение кожи с помощью системы Morpheus8 является нехирургическим и неинвазивным, вы можете улучшить свой внешний вид, не беспокоясь о разрезах, шрамах, анестезии или длительном периоде восстановления. Это нехирургическое лечение использует фракционную энергию для стимуляции роста коллагена в более глубоких слоях кожи. Sternlaser распространяет и обслуживает новейшее эстетическое лазерное оборудование в дополнение к нашему ассортименту дерматологической продукции. Это только верхушка айсберга. Кожа снова изменится со временем, когда вы станете старше.В качестве процедуры «промежутка» — для пациентов, которые не готовы к подтяжке лица или другому хирургическому вмешательству. Сколько времени требуется, чтобы восстановиться после лечения morpheus8? Если оно присутствует, это ощущение исчезнет через несколько дней. Дряблая, дряблая кожа. Вы можете испытывать чувствительность кожи, подобную легкому солнечному ожогу, в течение часа или двух после процедуры.Кашпо с длинным ящиком является дополнением к любому парадному входу, террасе или патио. Morpheus8, Fractional RF Microneedling, 15 августа 2021 г.-Morpheus8, Fractional RF Микронидлинг, восстановление, ремоделирование и омоложение лица и тела Morpheus8 — это первая и единственная технология, внесенная в список TGA для проникновения в ткани с тепловым профилем до 8 мм.Эта процедура является одной из первых, сочетающих микроиглы с радиочастотной доставкой глубоко в слои кожи. Техника не только инновационная, но также безрисковая и экономичная. Morpheus8 — это инновационная платформа для лечения, разработанная In Mode Aesthetics, одним из ведущих производителей радиочастотных технологий. Morpheus8 — это фракционное лечение кожи, которое стимулирует выработку коллагена для подтяжки кожи, уменьшения морщин на лице и теле Преобразуйте эти строительные блоки с помощью фракционного ухода за кожей для более естественного и сияющего контура.Следуя этим советам, вы будете на пути к красивым и долговечным результатам пластической хирургии. например, наполнители или прибегают к операции по подтяжке лица, которая требует длительного времени восстановления. Поскольку Morpheus8 приводит к значительному ремоделированию и подтяжке глубоких тканей лица, а также кожи, результаты могут сохраняться в течение нескольких лет. Большинство людей возвращаются на работу на следующий день после лечения. В прошлом сложная процедура могла быть единственным способом решить эти проблемы. У вас могут появиться легкие синяки и отеки, но эти побочные эффекты исчезнут через несколько часов.Сколько времени нужно, чтобы восстановиться после RF-микронидлинга? Как и при многих других косметических процедурах, время простоя после сеанса Morpheus8 минимально. Врачи говорят, что вы можете ожидать от одного до трех дней покраснения, зуда и отека. Если подтяжка живота включает подтяжку мышц живота, полное заживление может занять несколько месяцев. Знание графика послеоперационного восстановления поможет вам ускорить процесс заживления и получить наилучшие результаты. Хотя результаты будут лучше всего работать у людей, ведущих активный образ жизни, способствующий выздоровлению, большинство состояний здоровья не повлияют на лечение. Park Avenue Smart Lipo — единственная группа пластической хирургии, специализирующаяся исключительно на лазерной липосакции. Эта комбинированная радиочастотная терапия применяется местно с помощью микроигл и вводится через минимально инвазивный зонд. Подробности: после лечения Morpheus8 пациенты могут рассчитывать на выздоровление в течение 5-7 дней. Morpheus8 — это передовая фракционная радиочастотная (РЧ) терапия, обеспечивающая прогревание контролируемой глубины с помощью массива. Технология Morpheus8 позволяет нашим врачам безопасно доставлять радиочастотную тепловую энергию на разные глубины кожи для создания контролируемой травмы.Улучшения развиваются постепенно с течением времени по мере заживления вашего тела. Morpheus8 использует микронидлинг для применения радиочастот с высокой точностью к более глубоким подэпидермальным слоям кожи. Лазерная шлифовка кожи предлагает быстрый и простой способ свести к минимуму появление широкого спектра дефектов кожи без инвазивного хирургического вмешательства и с минимальным временем восстановления. Сеялки всех серий устойчивы к растрескиванию под воздействием погодных условий и устойчивы к ржавчине как зимой, так и летом. Чего ожидать во время восстановления с помощью Morpheus8 После лечения с помощью Morpheus8 не требуется значительного периода простоя, но пациенты могут испытывать некоторое покраснение и отек в течение нескольких дней.Это включает в себя большинство видов упражнений, возвращение к более физическим работам и сон на боку или животе. Сочетая в себе микронидлинг и энергию радиочастотного лазера, Morpheus8 — это отличная процедура, которая наносит один-два удара. С семейством омолаживающих процедур Premier вы можете ожидать, что MicroLaserPeel будет менее агрессивным, чем Halo Deep Resurfacing, и более агрессивным, чем Halo Glow. Минимальное время простоя. Morpheus8 стоил Лондон. Zoom Lift Recovery. Итак, как долго держится Morpheus8 и когда можно наносить макияж после лечения? Allura Aesthetics может ответить на все ваши вопросы и проблемы, когда вы запланируете оценку омоложения кожи в Бойнтон-Бич, Флорида. Привет ! Не за что. Сколько времени нужно, чтобы восстановиться и увидеть окончательные результаты? Morpheus8 имеет минимальное время простоя, и пациенты могут наносить макияж через день или два после процедуры. Или вы можете отказаться от блеска и выбрать силуэт «русалка» или А-силуэта глубоких однотонных оттенков. Но помните: восстановление — это марафон, а не спринт. Embrace RF — это минимально инвазивная радиочастотная терапия, проводимая под легкой седацией или местной анестезией. Сколько времени нужно, чтобы вылечиться от Morpheus8? Итак, уколы от крошечных микроигл, которые мы используем, заживают в течение 24 часов.Ваш врач может порекомендовать мини-подтяжку лица, лазерную шлифовку, ботокс, кожные наполнители или ретиноиды. Кому-нибудь надоел Morpheus8? Я пошел на консультацию по ботоксу, и они предложили morpheus8 для подтяжки кожи, потому что у меня действительно нет морщин. Максимально рекомендуется серия из 3 процедур с интервалом 4-6 недель. Во-первых, они помогут снять отек. › Получите больше: Morpheus 8 плохих отзывов Подробная установка. Ничего не найдено. Разглаживание заметных линий, морщин и складок. Наш опыт в контурной пластике тела позволяет нам быть в авангарде липоскульптуры.Полное руководство по процедурам Morpheus8 От InMode, Morpheus8 использует радиочастотную энергию для повышения выработки коллагена для длительного омоложения. Фракционированная радиочастотная энергия — это научно доказанный метод уменьшения морщин и восстановления коллагена и жира. уменьшает морщины, морщины и гусиные лапки. После сеансов Morpheus8 пройдут годы, прежде чем вашей красивой, более молодой коже понадобится еще одно омоложение с помощью Morpheus8. Сколько процедур Morpheus8 необходимо? Morpheus8 UK продолжает: Когда я увижу результаты лечения Morpheus8? Многие люди ищут косметику При рассмотрении вопроса о том, стоит ли использовать Morpheus8, важно знать, как долго сохраняется результат.В Total Aesthetics мы используем Morpheus 8 как отдельную процедуру для показаний, описанных выше, а также: Morpheus8 Recovery Получите все преимущества омоложения кожи за вычетом времени простоя. Воздействуя на более глубокие слои кожи, строительные блоки реорганизуются в естественном омолаживающем процессе. Это устройство проникает глубоко в кожу и жир, чтобы превратить стареющее лицо в более желанный гладкий и гладкий вид. Вам может понадобиться 3. Процедура Morpheus8 идеально подходит для пациентов, которые хотят улучшить внешний вид своего лица без лазера или хирургического вмешательства.Улучшить общий тон и текстуру кожи. Как работает Морфеус8? Morpheus8 работает, внедряя радиочастотную технологию для мягкого нагрева кожи лица после выполнения микроповреждений, чтобы помочь восстановить и восстановить соединительные ткани. Скидки на все процедуры!!! Лучший рождественский подарок, который вы могли бы попросить или подарить, — это подарочный сертификат от вашего любимого MedSpa в RGV ️. Morpheus8™ RF также можно применять ежегодно, два раза в год или даже через несколько лет, в том числе после подтяжки лица, для поддержания эластичности и тонуса кожи.Воздействуя на более глубокие слои кожи, строительные блоки реорганизуются в естественном омолаживающем процессе. Восстановление прошло хорошо. Вы будете находиться под наблюдением в больнице в течение нескольких часов после операции по подтяжке шеи, чтобы убедиться, что у вас нет реакции на анестезию или операцию. Осветление повреждений кожи и темных пятен. Как правило, через 3 дня кожа возвращается к почти нормальному виду, но легкая отечность может сохраняться в течение 1-3 недель, в зависимости от параметров лечения. Хотя вы можете возобновить свою обычную повседневную деятельность сразу после процедуры, вы можете заметить, что ваша кожа покраснела или стала горячей, как при солнечном ожоге.Избегайте прикладывания льда или тепла к месту инъекции в течение первых 72 часов после процедуры. Процедура Profhilo может действовать самостоятельно как процедура или в сочетании с другими косметическими процедурами, а именно потому, что она является. Morpheus 8 AT Skin Science предлагает новейшую одобренную FDA подтяжку кожи Morpheus8, мощную и самую глубокую радиочастотную (RF) технологию подкожных фракционных микроигл. Morpheus8 — это радиочастотный микронидлинг, который имеет довольно быстрый процесс заживления. Мы можем настроить параметры для закупки.В отличие от пореза или ссадины, повреждение кожи, вызванное Morpheus8 Prime, имеет очень мало побочных эффектов и эффективно без необходимости восстановления или простоя. Процедура Morpheus8 представляет собой впечатляющее сочетание радиочастотной (РЧ) технологии и микронидлинга. ограниченные результаты, необходимо несколько процедур. Morpheus8 или Morpheus 8 London — это радиочастотная подтяжка кожи лица с устройством для микронидлинга, в котором используется радиочастота.Morpheus8 обеспечивает мощные антивозрастные результаты без необходимости ложиться под нож и без простоя восстановления. Вы можете решить целый ряд проблем с кожей за одну процедуру со многими преимуществами: Разглаживает глубокие морщины и морщины. Morpheus8 можно использовать для всех типов кожи, независимо от того, нормальная она, сухая, жирная, как жирная, так и сухая, или чувствительная. Как долго длится время восстановления? Morpheus 8 даст вам заметные результаты уже через несколько дней, а улучшения будут продолжаться до трех месяцев.Отеки и синяки являются наиболее распространенными симптомами через 2-3 дня после процедуры. Небольшие усилия дают долгосрочные результаты. Эта процедура подходит для всех типов кожи с минимальным риском пигментации. Morpheus8 — превосходная процедура омоложения кожи для тех, кто заинтересован в оживлении участков лица и тела, подверженных влиянию возраста или других факторов. Легкий или умеренный отек и ощущение солнечного ожога являются обычным явлением после лечения и могут длиться 1-3 дня. Большинство пациентов полностью выздоравливают от этого лечения в течение 3 дней после назначения лечения.Мы можем помочь вам определить, как часто вам понадобятся процедуры для достижения желаемых эстетических целей. Формальное макси-платье с деталями из бисера или стразами заставит вас блистать всю ночь. Как долго я должен ждать между процедурами? Morpheus8 — это фракционное лечение кожи, которое стимулирует выработку коллагена в нижележащих слоях дермы. Эти эффекты могут длиться до 5 дней. Трудности при использовании тампонов Раздражение или натирание. Естественные и стойкие результаты, которые подтягивают и омолаживают лицо.Терпение к себе поможет вам на пути к выздоровлению, поэтому будьте понимающими и нежными с собой. Morpheus8 обеспечивает полное, глубокое фракционное ремоделирование подкожной жировой ткани. Этот скрытый шрам обычно остается незаметным после заживления. Обычно вы можете ожидать от одного до трех дней покраснения, зуда и отека. Лабиопластика – это процедура омоложения влагалища, во время которой уменьшается длина малых половых губ. Мы рекомендуем вам рассмотреть три процедуры с Morpheus8 ™, когда это возможно, чтобы обеспечить целостность и долговечность результатов.Они также могут. Очень редко можно увидеть синяки после этой операции. Morpheus8, обычно называемый «безоперационной подтяжкой лица», представляет собой фракционное лечение кожи, которое стимулирует выработку коллагена в нижележащих слоях дермы. В настоящее время она работает в хирургическом центре здоровья Оканагана в послеоперационной палате и прошла обширную подготовку у доктора. Как долго будет мое выздоровление? 06 ноября 2020 г. Все, что вам нужно знать о послеоперационном периоде заживления. С учетом сказанного, кожа в зоне обработки будет ощущаться как солнечный ожог сразу после процедуры, но это должно пройти в течение недели.Сколько времени занимает ремоделирование кожи Morpheus8? Вы должны заметить некоторые улучшения через месяц после лечения Morpheus8. Morpheus8 Body настолько эффективен, что вы можете добиться значительного ремоделирования тканей без хирургического вмешательства, без длительного периода восстановления и с минимальной болью всего за 3 процедуры. День первый – первые 24 часа после операции В большинстве случаев операция на веках будет проводиться амбулаторно, поэтому, когда действие анестезии пройдет, вы сможете вернуться домой или в свой гостиничный номер.Valnicek для проведения процедур по уходу за кожей Morpheus8. Большинство пациентов возвращаются к своей обычной деятельности в течение 24-48 часов. Легкий или умеренный отек (припухлость) и ощущение солнечного ожога от легкого до умеренного также являются обычным явлением после лечения и могут длиться 1-3 дня. Это самое передовое устройство для микронидлинга, специально разработанное для борьбы с обесцвечиванием. Morpheus8 подтягивает и разглаживает кожу, уменьшая или устраняя несовершенства — и все это без длительного периода восстановления! С помощью этой процедуры вы можете воздействовать на распространенные проблемные области, такие как лицо, шея, грудь, руки, линия бюстгальтера, живот, ягодицы и бедра.Боль во время полового акта и физической активности. Результаты Морфеус8. Инъекции против морщин также используются для лечения ряда заболеваний. Morpheus8 воздействует на глубокие слои кожи, способствуя образованию коллагена, обновлению и регенерации кожи изнутри. Morpheus8 — это процедура омоложения кожи, в которой микронидлинг сочетается с радиочастотной (РЧ) энергией для стимуляции роста коллагена и придания вашей коже более молодого вида. Слияние микронидлинга и RF в процедурах Vivace и Morpheus8 позволяет Dr.Наш портфель продуктов имеет самое высокое качество во всем мире. Никаких шрамов. Morpheus8 — это передовая радиочастотная микроигольчатая процедура в Breathe Aesthetics and Wellness в Остине, штат Техас. Вы мечтаете снова увидеть молодость в своей внешности? Тонкие линии, морщины, дисбаланс текстуры и другие факторы Morpheus8 — это самая передовая из доступных фракционных радиочастотных процедур, которая может обеспечить омолаживающие улучшения и решение проблем. Тем не менее, пациентам по-прежнему рекомендуется ожидать умеренного отека кожи лица в течение 3-5 дней после лечения Morpheus8.Morpheus8 — это безопасное, минимально инвазивное «модульное фракционное решение». Как бы вы ни хотели операцию, жизнь не останавливается. Стимулирует выработку коллагена. Чего ожидать? умеренный солнечный ожог. AT Skin Science предлагает новейшую одобренную FDA подтяжку кожи Morpheus8, мощную и самую глубокую подкожную фракционную микроигольчатую радиочастотную (RF) технологию. Лазерное лечение солнечных пятен стало одним из лучших способов удаления темных пятен из-за дубление.Как долго длится восстановление? + После лечения вам необходимо будет носить компрессионное белье в течение 3-5 дней, но, поскольку NeckTite является минимально инвазивным и проводится под местной анестезией, некоторые чувствуют себя способными возобновить легкую деятельность в течение дня. Для достижения стойких результатов пациентам необходимо проводить не менее трех сеансов в год. Он использует небольшой зонд размером с окурок сигары, который прижимается к коже. Morpheus8 одобрен FDA как устройство для ремоделирования подкожного жира (SARD).По мере того, как вы становитесь старше, у вас все больше шансов на появление дряблой кожи, морщин и других дефектов. Он предлагался в виде набора из двух съемных насадок для микронидлинга: Morpheus8 для нижней области лица и шеи, а также более мелких зон. Morpheus8 — это совершенно новый аппарат от Inmode, который был только коммерчески доступен. Из-за того, насколько невероятно настраиваемые процедуры Morpheus8, они могут быть адаптированы для долгосрочных изменений, которые можно увидеть до 3 месяцев после лечения. Воздействуя на более глубокие слои кожи, можно ремоделировать ткани лица и тела, делая их более сияющими и молодыми.Восстановление после лечения Morpheus8 довольно минимальное, так как вы можете свободно возобновить свою повседневную жизнь в тот же день, что и сеанс лечения. Morpheus8 — это инновационная процедура омоложения кожи, которая может быстро и эффективно решить ряд проблем с кожей за один сеанс. Длительное время восстановления — это действительно главный недостаток лечения. MicroLaserPeel — это омолаживающая процедура, которая воздействует на тон и текстуру кожи. Аппликатор Morpheus8 безопасно и удобно сочетает в себе две самые эффективные антивозрастные процедуры омоложения кожи и процедуры подтяжки и лифтинга кожи с минимальным временем простоя.Побочные эффекты лечения могут включать: Дискомфорт, Чрезмерное покраснение кожи (эритема) и/или отек (отек), Повреждение естественной текстуры кожи (корки, волдыри, ожог), Изменение пигментации (гипер- или гипопигментация), Рубцевание и Инфекционное заболевание. Нет, Morpheus8 — это не какой-то недавно переработанный персонаж из кинофраншизы «Матрица», хотя, когда вы впервые слышите об эффективности и минимальном времени простоя, связанном с этим ультрасовременным высокотехнологичным устройством, это может показаться чем-то совершенно невероятным.В дерматологии Peachtree в Атланте, штат Джорджия, мы можем использовать Morpheus8 для подтяжки кожи и уменьшения морщин. Для достижения оптимальных результатов большинству пациентов требуется серия из 3–4 процедур с интервалом примерно в один месяц. Morpheus8 можно использовать практически на любом участке тела, в том числе на лице, руках, шее и руках с проблемами кожи или целлюлитом. Instagram — не единственное средство массовой информации, которое гудит о новом лазерном лечении Morpheus 8. Это лечение является шагом вперед по сравнению с дермальными наполнителями и является более эффективным и продолжительным, чем нехирургическая подтяжка лица.Просмотрите наши вечерние платья и найдите свое любимое, а затем дополните образ браслетом, серьгами-безделушками и классным клатчем. Сегодня наши эксперты по уходу за кожей в Lazur La Vie в Найаке, штат Нью-Йорк, отвечают на некоторые из наиболее часто задаваемых вопросов об этом уходе, в том числе о том, как долго сохраняются результаты этого лечения. Безопасная и эффективная безоперационная коррекция фигуры без простоев. Первыми заметно улучшились мои скулы — они выглядели более четкими и кожа на щеках. не для тебя.Morpheus8 – это микронидлинг радиочастотными с регулируемой глубиной (до 4 мм) тонкими хирургическими штифтами. Морщины лица, обесцвеченные участки, рубцы от угревой сыпи и дряблая кожа лица, шеи и живота. Morpheus8: Микронидлинг и радиочастотная энергия. Spiegel и назначил консультацию. Узнайте, что такое лазерное удаление солнечных пятен, продолжительность лечения, восстановительный период, стоимость лазерного удаления солнечных пятен. Он научил обоих техников новым навыкам и провел их через выполнение процедуры друг на друге, используя указанный новый набор навыков.Ревизионная ринопластика работает с этими изменениями, чтобы восстановить функцию и красоту носа после операции на носу. В рамках процедуры послеоперационного ухода пациенты должны увлажнять кожу и избегать прямого воздействия солнечных лучей. Давно прошли времена кремов, пластырей и таблеток, поскольку мы предпочитаем использовать естественную альтернативу синтетическим гормонам. Старайтесь как можно меньше находиться на солнце, пока ваша кожа восстанавливается, и убедитесь, что вы наносите солнцезащитный крем, если выходите на улицу. Также известна как индукционная терапия коллагеном.Преображение мамы, таким образом, представляет собой комбинацию процедур, разработанных специально для вас на основе изменений, которые претерпело ваше тело, чтобы помочь вам вернуться к своему внешнему виду до беременности. Morpheus8 — это новое устройство для ремоделирования подкожного жира (SARD), которое фракционно ремоделирует и контурирует лицо и тело. Ответ: Да. СКОЛЬКО ДЛИТСЯ ВОССТАНОВЛЕНИЕ? Поскольку это минимально инвазивно, восстановление происходит быстро. Индивидуальные результаты могут отличаться. Процедура косметической хирургии проводится в амбулаторном отделении, и пациенты могут отправиться домой в тот же день.Ощущение самосознания. Кандидатами на Morpheus8 являются те, кто хочет: Подтянуть и тонизировать слегка дряблую или дряблую кожу. Минимизируйте увеличенные поры. Результаты лечения Morpheus8 сохраняются около года, и для поддержания повышенной выработки коллагена потребуются ежегодные последующие сеансы. Что такое Морфеус8? Эта революционная процедура представляет собой устройство, которое сочетает в себе преимущества микронидлинга с радиочастотной технологией для восстановления вашей кожи. Когда я увижу результаты от Morpheus8?. Избегайте ванн в течение первых 24 часов после процедуры.В общем, преображение мамы включает в себя некоторую форму абдоминопластики и одну из процедур на груди, которые мы обсуждали здесь, а также липосакцию. Ладонно-подошвенный синдром является одним из побочных эффектов химиотерапии, при котором руки и ноги шелушатся и краснеют. Чем Y LIFT® отличается от других филлерных процедур? Вы найдете это. К счастью, те времена давно прошли. Большинству людей требуется несколько недель, чтобы оправиться от процедуры. После лечения вы можете увидеть небольшие точечные кровотечения из игл.Процедура позволяет воздействовать радиочастотой на глубокие слои кожи. Общие признаки старения и повреждения кожи. Morpheus8 полезно использовать на любом участке кожи, который нуждается в омоложении за счет обновления более глубокого слоя. Подтяжка живота Удаление шрамов от угревой сыпиЛечение прыщейАнтивозрастные инъекцииПодтяжка рук Уменьшение рукBBЛефаропластика Уменьшение век Бразильская подтяжка ягодиц BBL Увеличение груди Замена грудных имплантатовПодтяжка груди Мастопексия Реконструкция грудиУменьшение грудиПодтяжка бровейШрамы от ожоговПодтяжка ягодицCЛечение целлюлита Целлюлаз Химический пилинг кожиУвеличение подбородка Имплантаты подбородка КриотерапияУдаление кистыDDermal.Принцип его работы заключается в том, что инициируются небольшие проколы кожи. Каково время восстановления после операции на веках? Хирургия век, также известная как блефаропластика, — это косметическая процедура, которая может помочь устранить распространенные симптомы старения глаз, включая провисание, обвисание и даже жировые мешки под глазами. Наша практика обслуживает Нью-Йорк, штат Нью-Йорк. Чтобы лечение было успешным, важно следовать инструкциям по уходу и понимать, чего ожидать во время выздоровления. Morpheus8 Манхэттен, Нью-Йорк.Morpheus 8 использует комбинацию передовых технологий для достижения результатов с максимальной эффективностью. Затем вам придется сделать еще два сеанса morpheus8, которые могут немного повредить, так как ваше лицо будет менее замороженным. Как долго длится лечение Morpheus8? Сколько стоит лечение Morpheus8? Сколько процедур Morpheus8 вам нужно? Посетите Dr. Morpheus8 — это фракционный уход за кожей, который стимулирует выработку коллагена в нижележащих слоях дермы. Гринберг является одним из самых признанных пластических хирургов в мире и может обсудить с вами период восстановления после бразильской подтяжки ягодиц в своей практике на Лонг-Айленде, штат Нью-Йорк.Восстановление Morpheus8 относительно простое, без реального простоя. Morpheus8 — это минимально инвазивная процедура омоложения и коррекции контуров, ее можно использовать для лечения различных кожных заболеваний, от морщин, акне, растяжек до целлюлита. Избегайте употребления любых алкогольных напитков в течение 2 дней после процедуры. Быстрые сроки восстановления и отсутствие пребывания в больнице. Все, что вам нужно знать о Morpheus8. Он подает РЧ (радиочастотную) энергию через портативное устройство с небольшими штифтами, которые создают крошечные проколы в коже и посылают тепло под поверхность кожи.Это помогает улучшить шрамы и медленно уменьшить поверхностные жировые карманы. В конце концов, подтяжка живота — это серьезная процедура на брюшной полости; это означает, что вам потребуется много времени, чтобы восстановиться, так как отдых и надлежащий уход жизненно важны. Morpheus 8 — это самая глубокая фракционная неинвазивная радиочастотная терапия. Лечение Morpheus8 быстрое, неинвазивное и относительно безболезненное (с применением обезболивающего крема или местной анестезии). процедуры очень длительные, с a. Как долго это длится? Для образования нового коллагена требуется 28 дней. Morpheus8 комфортно проникает.Советы по уходу за кожей. В день операции Когда вам сделают подтяжку живота, вы получите a. Быстрые и длительные результаты. Morpheus 8 позволяет лечить различные неровности на коже и теле и дает долгосрочные равномерные результаты. Это означает, что вы получаете двойной удар, когда дело доходит до омоложения и подтяжки кожи. Он обычно используется на участках лица и шеи, на которых видны тонкие линии, морщины, прыщи и обесцвечивание. Morpheus8 от INMODE лечит мелкие, умеренные и глубокие морщины, улучшает тон и текстуру кожи и уменьшает шрамы, включая рубцы от угревой сыпи.Morpheus8 — это фракционное радиочастотное (РЧ) лечение кожи, которое стимулирует выработку коллагена в нижележащих слоях дермы. Он создает естественный и драматический эффект, изменяя контур лица и повышая эластичность кожи. Результаты долгосрочны и драматичны, что делает процедуру оправданной. Подтяжка шеи обычно является амбулаторной процедурой, которая завершается в течение нескольких часов. Макияж можно наносить через 1-2 дня после процедуры. Сессия № 3 для меня сейчас похожа на сессию № 1: очень терпимо.Чтобы узнать больше, свяжитесь с нами в нашем офисе в Вудбери по телефону 516-496-2122. К счастью, Morpheus8 — новейшая разработка, способная обратить вспять время. После одной-двух процедур результаты очевидны. Процедура Morpheus 8 ремоделирует кожу таким образом, что вырабатывается новый коллаген, и кожа становится более упругой. Удалите клин ткани ноздри. Как работает Морфеус 8? Morpheus 8 — это ручное лечебное устройство, сочетающее в себе микронидлинг (использование множества крошечных игл).Instagram — не единственное средство массовой информации, которое гудит о новом лазерном лечении Morpheus 8. ⁣ ⁣ Для использования на лице и теле для омоложения и подтяжки кожи, улучшения текстуры и тона кожи, а также для контурирования и подтяжки лица. Он также используется на других участках тела, таких как живот, ноги и руки. Лучшее место для получения тредов — это Moksha Aesthetics! Мокша — это медицинская практика, в которой работают высококвалифицированные врачи, практикующие медсестры и фельдшеры, преданные заботе о вас и вашей безопасности.⁣ ⁣ -Стимулирует обновление коллагена для a. В Центре медицинской эстетики, ведущем поставщике услуг CoolSculpting Providence, мы помогли сотням мужчин и женщин попрощаться с жиром на животе, ручками любви, жиром на спине, жиром на бедрах, жиром на предплечьях, двойным подбородком и жиром из многих других областей. тела, которые печально известны накоплением упрямых жировых отложений. ОСНОВНЫЕ ПРЕИМУЩЕСТВА: Morpheus8 обеспечивает самую глубокую возможную фракционную обработку, проникая в подкожные ткани на глубину до 8 мм (7 мм + 1 мм). Пока только один раз дернулся, не чувствую, что меня пытают.Восстановление после Morpheus8 Morpheus8 — это нехирургическая амбулаторная процедура, которая обычно не требует восстановительного периода. Morpheus8 — это процедура с применением радиочастотных микроигл, которая воздействует на более глубокие слои кожи, контурируя лицо и тело. Более плотный, более молодой вид половых губ. Устройство для микронидлинга Morpheus8, способное решать самые распространенные и распространенные проблемы ухода за кожей, является мощным инструментом, который может помочь вам добиться обновленного внешнего вида без длительного времени восстановления. На концах этих тонких штифтов излучаются радиочастотные волны.Вы можете ожидать, что будете «красными» в течение первого дня после лечения. При нагревании до сорока двух-сорока трех градусов Цельсия образуется коллаген. Как долго мне нужно будет восстанавливаться? Мы разрешим вам отправиться домой, чтобы отдохнуть и начать процесс выздоровления, как только ваше состояние здоровья станет достаточно стабильным. Улучшить внешний вид шрамов от угревой сыпи. Это лечение, которое дает быстрые результаты всего за одно посещение. Morpheus8 — это фракционное лечение кожи, которое стимулирует выработку коллагена в нижележащих слоях. Большинству пациентов требуется до 3 сеансов.Соблюдение правильного режима ухода за кожей. Хотя необходимость учитывать так много переменных перед процедурой липосакции может показаться неудобной, имейте в виду, что их цель — предоставить вам максимально возможную отправную точку для восстановления и долгосрочных преимуществ. Во-вторых, они помогут охладить кожу. Morpheus8 RF Microneedling от экспертов по косметическим процедурам кожи в Лондоне. ⁣ Результаты сохраняются надолго и продолжают улучшаться в течение нескольких месяцев после лечения по мере выработки нового коллагена и эластина.Процедуры можно проводить на любом участке тела при широком спектре кожных проблем. Чтобы узнать, подходит ли вам система микронидлинга Genius RF, позвоните по телефону +1 614-500-7000 или забронируйте безопасно онлайн. Прохлада пакетов со льдом поможет охладиться. Morpheus8 — это процедура омоложения кожи, которая помогает пациентам обрести красивое сияние молодости. Как долго будут сохраняться мои результаты Morpheus8? Глубокое проникновение микроигл и радиочастотной энергии обеспечивает резкое ремоделирование тканей и пролиферацию коллагена, которая продолжается в течение нескольких месяцев.Ограничений на выездную почтовую процедуру нет. Morpheus8 использует силу микронидлинга и фракционированной радиочастотной (РЧ) энергии для изменения формы дряблой кожи на лице, подбородке и шее. Безопасен для всех оттенков кожи. Morpheus8 можно использовать на любых участках, которые нуждаются в подкожном обновлении. Мы постоянно отвечаем на вопросы об этом лечении в пластической хирургии штата Мичиган, и мы здесь, чтобы помочь вам добиться красивого цвета лица на ПРОДОЛЖИТЬ ЧТЕНИЕ. Таким образом, ваш путь к выздоровлению начнется в день лечения.Morpheus8 — это безопасное, нехирургическое и эффективное средство от морщин, дряблости, шрамов, растяжек, прыщей, обесцвечивания и других неровностей кожи лица и тела. При нанесении на кожу микроиглы травмируют кожу, а радиочастотная тепловая энергия переносится в более глубокие слои кожи. Когда я увижу результаты от Morpheus8?. С возрастом наша кожа начинает терять эластичность, появляются морщины, линии и дряблость. Преобразите свою кожу и верните ей гладкость и упругость на любом участке тела с помощью Morpheus8 и FACE Skincare~Medical~Wellness.Morpheus8 — это революционный метод подтяжки кожи, который восстанавливает и укрепляет основную структуру вашей кожи с помощью микронидлинга в сочетании с радиочастотой (RF). Мы понимаем, насколько это может быть неприятно. Сеансы лечения длятся менее часа. Ботокс и наполнители — два из наиболее распространенные методы лечения, отчасти потому, что они могут быть выполнены без хирургического вмешательства и требуют минимального времени восстановления. Это известно как «EmbraceRF». Morpheus 8 имеет встроенные меры безопасности для обеспечения комфортного лечения.Вы можете выглядеть идеально, не отвлекаясь от работы! ровный и стойкий результат; Микронидлинг Morpheus8 с радиочастотой чаще всего используется на лице и шее, чтобы помочь с глубокими морщинами и морщинами, щеками, двойным подбородком, шеей индейки, толстой шеей, мешками под глазами, морщинами курильщика, гусиными лапками, большими порами, дряблой кожей и морщинами на лбу. . Вы можете заметить улучшение сразу после лечения, но окончательные результаты достигаются через 3 месяца после каждого лечения. Как работает микронидлинг Morpheus8? Morpheus8 — это устройство, которое использует инструмент с иглами для проникновения на глубину до четырех миллиметров в глубокие слои кожи.С возрастом наша кожа теряет способность вырабатывать коллаген, из-за чего со временем она обвисает и покрывается морщинами, но прошли те времена, когда подтяжка лица была единственной косметической процедурой для устранения дряблости кожи. Я начинаю видеть, как моя челюсть провисает, но под кожей нет жира. Для многих женщин лабиопластика может облегчить эти симптомы, что приводит к большей уверенности, меньшему дискомфорту и улучшению близости. Пациенты заметят микропоражения через несколько дней после лечения и легкое покраснение до 1 недели в зависимости от параметров лечения.Поскольку омоложение кожи с помощью системы Morpheus8 является нехирургическим и неинвазивным, вы можете улучшить свой внешний вид, не беспокоясь о разрезах, шрамах, анестезии или длительном периоде восстановления. Однако результаты могут сохраняться более 2 лет. Morpheus8 в Олни, Мэриленд Со временем ваша кожа уступает бремени старения и начинает становиться менее молодой и яркой. Радиочастотные волны создают более скульптурный вид, поскольку они могут проникать примерно на 4 мм в глубину и реструктурировать жировые ткани в подкожных слоях кожи для достижения оптимальных результатов.Тем не менее, зимний сезон означает, что многие остаются дома и могут восстановиться без посторонних глаз. » Пациенты получают первую процедуру Morpheus8 сразу после процедуры FaceTite, а затем проводят еще две процедуры Morpheus8. Эта новаторская, первая в отрасли фракционная технология медицинского уровня автоматически использует биполярную радиочастотную энергию для многоуровневого лечения. Знания и обучение являются ключевыми, когда дело доходит до анализа вашей работы крови и создания вашего индивидуального плана лечения * Специально разработанный наконечник для микронидлинга может доставлять тепло под кожу, чтобы уменьшить потовые железы за один сеанс.После лечения требуется меньше предосторожностей, за исключением нескольких незначительных, и восстановление также хорошее. Узнайте больше об этом лечении. Компрессы на самом деле помогут вашей коже несколькими способами. Сколько времени занимает восстановление? Красная, нежная кожа после процедуры – это нормально. На следующий день полностью. Этот инструмент устанавливается вдоль кожи, чтобы сделать мелкие травмы, которые помогают стимулировать выработку коллагена. Процедура Morpheus8 сочетает в себе микроиглы и радиочастотную технологию для очищения и оживления кожи.Дело № 14945 -. Нажмите здесь, чтобы связаться с доктором. От борьбы с пигментацией, шрамами от угревой сыпи, тонкими линиями и морщинами Morpheus8 является идеальным средством для зимнего лечения 360°. Самый быстрый способ восстановиться после блефаропластики — регулярно использовать лед или холодные компрессы в течение первых двух дней, а также защищать глаза от ветра и солнца, сводя к минимуму время пребывания на улице или надевая темные солнцезащитные очки, если вы это делаете. Morpheus8 — отличное профилактическое омолаживающее средство для пациентов более молодого возраста в возрасте от 20 до 30 лет. Вы можете улучшить свои результаты после лечения с помощью целенаправленного ухода за кожей.Процедура подтяжки лица и кожи работает на всех цветах и ​​типах кожи. Результаты могут варьироваться от сеанса к сеансу, но цель — постоянный прогресс. Сумка-бальзам, 10 долларов. EmbraceRF выполняет жировое ремоделирование лица и шеи, генерируя тепло, чтобы стратегически контурировать жир и кожу нижней части лица. Инвазивная хирургия, общая анестезия и длительное время восстановления не нужны при этом лечении. Процедуры Morpheus8 могут быть отличными вариантами сами по себе, или их можно комбинировать с дополнительными нехирургическими косметическими процедурами для обеспечения более всестороннего улучшения.Morpheus8 является одним из самых передовых методов абляционной радиочастотной терапии. У них есть как «эстетический взгляд», так и опыт работы с кожей лица и анатомией, чтобы обеспечить оптимальные клинические результаты для пациентов. Один из способов облегчить эти симптомы — нанести на кожу густой увлажняющий крем. Окончательные результаты должны стать видны в течение шести недель и продолжать улучшаться в течение еще шести недель после этого. Morpheus8 действительно вызывает дискомфорт от легкого до умеренного с более продолжительным периодом восстановления в виде покраснения и отека.Пациенты заметят, что их лицо выглядит намного лучше после процедуры. Безопасен для кожи типа VI с низким риском поствоспалительной гиперпигментации. Воздействуя на более глубокие слои кожи, можно ремоделировать ткани лица и тела, чтобы они выглядели более сияющими и молодыми. Мы живем в напряженном мире, и у нас не всегда есть время для длительного восстановления — или мы просто не хотим длительного простоя. Кристофер Хаббелл и его замечательная команда инъекторов — мастера введения ботокса. Один из наиболее часто задаваемых вопросов, которые нам задают в Клинике пластической хирургии, касается восстановления, что совершенно логично.Независимые результаты различаются. Ваша кожа будет иметь более заметные результаты примерно через месяц после процедуры RF-микронидлинга. * Лечение может уменьшить чрезмерное потоотделение в нескольких областях тела, включая подмышки, руки и ноги. Кажется, что эта революционная процедура для кожи, которая, честно говоря, дает нам атмосферу «Матрицы», является шагом вперед в сфере антивозрастной красоты. Как долго длится восстановление после подтяжки живота? Если вы хотите пройти процедуру подтяжки живота (также известную как абдоминопластика), важно подготовиться к наиболее успешному выздоровлению.В: Как долго длится восстановление? О: Хотя время восстановления зависит от состояния кожи пациента и глубины воздействия, после сеанса Morpheus8, скорее всего, не будет значительного периода простоя. «Morpheus8 помогает еще больше подтянуть кожный покров, что позволяет сделать контуры лица лучше, ровнее и моложе, чем при использовании только процедуры FaceTite. Первоначальные результаты должны стать заметными в течение двух-трех недель. Вы усердно работаете над правильным выбором питания. и тренируюсь, но все еще борюсь с упрямым жиром.Машина запускает импульс радиочастотной энергии, который длится около секунды. Стресс также может: Обострить псориаз, розацеа и экзему; Вызывают крапивницу и другие виды кожной сыпи; Спровоцировать вспышки. В то время как обычная подтяжка лица или шеи требует более длительного периода простоя и восстановления, Zoom Lift позволяет пациентам вернуться к своей обычной деятельности на следующий день. Побочные эффекты Morpheus8 минимальны. Мы рекомендуем вам связаться с нашей медицинской командой, которая проведет предварительную оценку без каких-либо обязательств.Уменьшите появление морщин, морщин, обесцвечивание и многое другое с помощью Morpheus8 в Остине, штат Техас, в Austin Face & Body. Он может хорошо работать, независимо от того, какая область тела страдает от прыщей, расширенных пор или последствий старения. Сочетание микронидлинга и локального тепла Morpheus8 помогает увеличить выработку коллагена и эластина в организме, мгновенно улучшая текстуру и тон кожи. Как Morpheus8 работает над улучшением текстуры кожи? Morpheus8 — это SARD, одобренный FDA (Subdermal Adipose A.Как правило, женщины начинают испытывать повышенную чувствительность в первые 3-7 дней, а новая ткань начинает развиваться в течение следующих 3-9 недель. Чтобы точно узнать, почему Morpheus 8 самый популярный. Мне повезло, представитель Morpheus зашел между моей последней сессией и сегодня. Его можно использовать для лечения всех видов таких проблем. MORPHEUS8 — это фракционный уход за кожей, который стимулирует выработку коллагена в нижележащих слоях дермы. Сколько стоит Morpheus8 UK? Универсального ответа на этот вопрос нет, так как все зависит от размера целевой области.Пациенты, которые ведут здоровый образ жизни и защищают свою кожу от солнца, будут наслаждаться более подтянутым и здоровым внешним видом в течение длительного времени. Область обработки должна быть увлажнена и не подвергаться воздействию прямых солнечных лучей. Местное обезболивающее обычно наносится за час до процедуры. Однако лечение не останавливает естественный процесс старения. Максимальный результат виден через 3 месяца после лечения. Наша опытная команда может подробно изучить инструкции по восстановлению Morpheus8 вместе с вами. Да, их можно делать вместе: facetite + 1-й сеанс morpheus8.Первые три дня требуется полный отдых и восстановление. Чтобы убедиться, что вы не нарушите процесс заживления, вам необходимо полностью отдохнуть в течение 72 часов, и сразу после операции вы можете почувствовать некоторую боль, стеснение и . В общем, швы должны быть только на веках в течение 3-4 дней, и вы должны быть в состоянии носить макияж через 2 недели и заниматься спортом через 2-3 недели. от 2 до 6 недель после. Процедуры Morpheus8 стимулируют выработку коллагена для подтяжки и разглаживания морщин, шрамов, дряблой кожи и целлюлита на лице и теле.Это известная процедура для достижения превосходной подтяжки, подтяжки и контурирования кожи за счет восстановления естественного коллагена и эластина и даже разглаживания подкожного слоя. Отек является естественным следствием липосакции, и вы действительно можете ожидать увидеть то, что я сделал, хотя я видел операционную, вы можете ожидать отек в первую неделю или две, но он действительно начинает уменьшаться на третьей неделе или около того. . Чтобы получить дополнительную информацию, обратитесь к специалисту Rahi по антивозрастной и интегративной эстетике. Рекомендуется периодические подкрашивания для поддержания эффекта процедуры.Микроштифты могут проникать в кожу на глубину 4 мм, а тепловая энергия RF достигает 8 мм! Штифты с микропокрытием предотвращают термическое повреждение поверхности кожи. Прогрессивная процедура подходит, безопасна и эффективна для всех типов кожи. Холодные компрессы или пакеты со льдом на лице также могут облегчить состояние. Он отличается современным порошковым покрытием с защитой от УФ-излучения и современной модульной конструкцией. Fraxel — это лазерное устройство, одобренное Министерством здравоохранения Канады, которое дерматологи используют для лечения признаков старения кожи, таких как тонкие линии, морщины, рубцы и солнечные повреждения (или возрастные пятна).Может уменьшить появление морщин 2. Это означает, что вы можете запланировать процедуру на пятницу и, вероятно, будете готовы к ресторану к понедельнику, в зависимости от интенсивности лечения. Снижение сексуальной чувствительности. Morpheus8 — новейшая безопасная неинвазивная процедура омоложения кожи, доступная в Хьюстоне. Morpheus8 — отличное профилактическое антивозрастное средство для пациентов более молодого возраста в возрасте от 20 до 30 лет. Морфеус8 от InMode. Результаты соответствующего количества Morpheus8. Микронидлинг и радиочастота работают вместе, чтобы создать контролируемую травму.BodyTite — это малоинвазивная процедура подтяжки кожи и уменьшения жира для пациентов из Хакенсака, Риджвуда, Махвы и Сомерсета, штат Нью-Джерси, которые хотят улучшить свои контуры на больших участках, таких как живот, грудь, спина и бедра. Morpheus8 работает внешне, моделируя подкожный жир и обращая вспять некоторые признаки старения. Жирная кожа более склонна к акне и другим проблемам с кожей, говорит WebMd. Терапия Morpheus8 не требует простоя или восстановления. Инновационная технология воздействует как на дерму, так и на эпидермис (нижний и верхний слои кожи) путем ремоделирования основы.Лечение Морфеус 8. Пациенты могут чувствовать боль или чувствительность в течение 5-7 дней после процедуры, но они часто могут возобновить повседневную деятельность в течение нескольких дней после лечения. Старайтесь держаться подальше от солнца, носите большие шляпы и оставайтесь в помещении в часы пик. Гормональный дисбаланс вызван многими состояниями и исходит из разных источников. Во время процедуры Embrace RF мы вводим тонкий зонд с точкой входа иглы под кожу в целевую область для введения радиочастотной энергии и нагревания подлежащих тканей.Барб обладает обширными знаниями в области адаптации процедур Morpheus8 к конкретным потребностям каждого пациента, будь то уменьшение тонких линий, улучшение текстуры кожи или уменьшение чрезмерности. Если вы когда-нибудь чувствовали, что выглядите усталым или незаинтересованным из-за обвисшей кожи вокруг глаз или мешков под глазами, то вы можете быть хорошим кандидатом на . Кажется, это довольно интенсивный процесс с тремя процедурами, которые могут быть умеренными. Каждый восстанавливается после увеличения груди в своем собственном темпе, но, как правило, требуется около 4-6 недель, прежде чем вы сможете вернуться к большинству обычных действий, которыми вы занимались до операции.Morpheus 8 совершенствует эту технику еще на один шаг вперед благодаря своей способности проникать глубже в кожу, чем другие методы RF Microneedling, доступные в настоящее время на рынке. Тонкие линии и морщины. Morpheus8 можно использовать на лице и теле, и, в отличие от многих других процедур по шлифовке кожи, он имеет минимальный риск возникновения воспалительной гиперпигментации после лечения, что означает, что он является отличным выбором. Morpheus8 — это первая и единственная процедура, которая формирует жировые отложения и моделирует лицо и тело.Не принимайте горячую ванну и не посещайте сауну в течение первых нескольких дней после процедуры. Пациентам следует ожидать покраснения, легкой припухлости и участков натянутой или «блестящей» кожи в течение трех-пяти дней. В качестве комбинированной процедуры мы добавляем Морфеус к FaceTite, чтобы получить максимальную подтяжку кожи, а также обеспечить дополнительное улучшение качества кожи. Эта терапия использует технологию цветового мигания, которая полезна для всех типов и типов. Общее время восстановления после процедуры Morpheus8 часто может составлять менее часа. Вокруг рта, щек и носа я испытывал подергивания мышц примерно в 40-50% случаев, которые часто дергали за иглы.Romo предлагает Morpheus8 и Fractional RF Microneedling для омоложения кожи. После Fraxel тепло от лазера может сделать вашу кожу теплой на ощупь. Морфеус8 Восстановление! Процесс восстановления morpheus8 Ознакомьтесь с последними новостями и последними новостями сегодня. По ходу выздоровления. В процессе заживления в нагретых зонах образуются новые коллаген и эластин, в результате чего кожа становится более упругой и гладкой, а морщины и шрамы уменьшаются. Операция проводится под наркозом, поэтому, если вы проходите процедуру, убедитесь, что у вас есть друг или … Продолжить чтение Руководство по восстановлению после лабиопластики →.Общие процедуры по удалению или улучшению состояния шрамов от угревой сыпи включают: Дермабразия. Эта эффективная процедура удаления шрамов использует высокоскоростную щетку или другой инструмент для шлифовки кожи и удаления или удаления шрамов. Zoom Lift — это минимально инвазивная процедура, в которой используется MyEllevate® для омоложения лица, шеи и области вокруг подбородка. Мое второе лечение, и я не говорю это легкомысленно, было ужасным. Общее время восстановления после операции по удалению гинекомастии составляет 4-6 недель в зависимости от того, как заживает ваше тело. Время восстановления после блефаропластики варьируется.Пероральные препараты и местное обезболивание вводят примерно за час до лечения. В Omniya Clinic наши специалисты по уходу за кожей очень хорошо осведомлены в вопросах ухода за кожей. После всего лишь одной процедуры Morpheus8 вы можете ожидать изменений на вашей коже до 3 месяцев. Проблемы гигиены. Morpheus8 — это самая передовая фракционная радиочастотная процедура для лечения стареющей кожи за счет уменьшения морщин и восстановления коллагена. Morpheus8 предназначен для тех, кто ищет более молодое и подтянутое лицо, челюсть и шею без хирургического вмешательства или длительного периода восстановления.Инъекции против морщин используются в эстетике для разглаживания гусиных лапок, борозд на лбу, межбровных морщин, линий губ и кроличьих морщин, уменьшения шейных полос, улучшения внешнего вида кожных ямочек на подбородке, поднятия уголков рта и исправления десневой улыбки. . Результаты лечения Morpheus8 могут проявиться в течение нескольких дней после первого сеанса лечения, однако кожа будет продолжать восстанавливаться. Процедуры для лица Thermage FLX обеспечивают естественные и долговременные результаты с минимальным временем простоя по сравнению с хирургической подтяжкой лица.Воздействуя на более глубокие слои кожи, строительные блоки реорганизуются в естественном омолаживающем процессе. В течение этих первых 28 дней ваша кожа будет реорганизовываться и ремоделироваться глубоко в подкожном слое ткани. Morpheus8 предлагает жизнеспособную нехирургическую альтернативу. Результаты лечения Morpheus8 являются постоянными. Morpheus 8 доказал свою эффективность в отношении более выраженных признаков старения у людей старше 40 лет. «Гибкость этой процедуры идеально подходит для нашей практики.Фотографии до, во время и после процедуры Morpheus8. Morpheus8 — это новая технология, созданная InMode, наиболее уважаемым новаторами эстетических технологий во всем мире. Долгое ожидание результатов — некоторые результаты J-плазмы могут быть незамедлительными, но для получения полных результатов требуются месяцы. Как в микронидлинге Morpheus8 RF, так и в традиционном микронидлинге используются крошечные булавки для безопасного повреждения кожи. Женское омоложение FemTite использует технологии Morpheus8 и AccuTite для улучшения внешнего вида половых губ.Безопасная структура и минимальное время восстановления делают эту процедуру неинвазивной, универсальной и изменяющей жизнь. Может помочь уменьшить шрамы и гиперпигментацию. Morpheus 8 также одобрен FDA в качестве устройства для ремоделирования подкожной жировой ткани или SARD. Тем не менее, большинство людей, рассматривающих процедуру, хотят знать, как долго будут сохраняться результаты Morpheus8. Фракционная лазерная шлифовка кожи — это революционная эстетическая процедура, поскольку она помогает пациентам выглядеть и чувствовать себя лучше без болезненных инвазивных процедур.Тем не менее, нити обеспечивают долгосрочные результаты подтяжки нитей, и вы можете ожидать, что вы будете пользоваться преимуществами от одного до трех лет. Morpheus8 — это нехирургическое передовое микроигольное и радиочастотное лечение. 📱 (956) 802-4646 DM, отправьте текстовое сообщение или позвоните нам, чтобы получить дополнительную информацию о наших услугах, специальных предложениях, ценах на пакеты и записаться на прием. Fraxel — это неинвазивный микроскопический лазер, который проникает в кожу, стимулируя рост нового коллагена и эластина. & Как это работает. Утверждается, что это подтяжка лица без хирургического вмешательства, но длительный уход и время восстановления соперничают с подтяжкой лица.Конечный результат – здоровая, гладкая, упругая кожа. Morpheus8 — это устройство, которое вы можете использовать, если хотите этого внутреннего свечения! Он сочетает в себе уникальный подход микронидлинга и радиочастот, которые помогут с жиром на лице, упрямыми линиями. Этот процесс является лучшим, поскольку он дает вашей коже достаточно времени для восстановления и омоложения. Это безопасно, просто, безоперационно и, самое главное, очень эффективно. Специально разработанный наконечник для микронидлинга может подавать тепло под кожу, чтобы уменьшить потовые железы за один сеанс.Лечение Morpheus8 следует проводить с интервалом от четырех до шести недель. Кроме того, эти каналы прекрасно подходят сразу после процедуры нанесения на кожу таких вещей, как экзосомы или PRP, чтобы сделать ее еще более здоровой. 📍 2108 S «M» St, Unit # 3, McAllen, TX Расположен на территории семейного медицинского центра Коимбра. Morpheus 8 помогает подтянуть кожу и придает ей более свежий и помолодевший вид. Узнайте, что вам нужно знать Эксперты могут порекомендовать несколько способов чувствовать себя комфортно во время восстановления после Morpheus 8, например, отличные увлажняющие средства и.Park Avenue Smart Lipo была создана специально для удовлетворения растущей потребности своих клиентов в целенаправленных, специализированных процедурах Smart Lipo. С Genius эффект виден даже после одной процедуры с выраженным улучшением после дополнительных. Это дает вашей коже время на восстановление и выработку естественно разглаживающего кожу коллагена, что является одним из больших преимуществ IPL-терапии.

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
