Замена рулевых наконечников на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Рулевые наконечники – выполнены из прочного металла и отвечают за перемещение колёс у автомобиля, попробуем вкратце объяснить из чего же состоит рулевой механизм и как он работает, во-первых из руля который на вал надет, во-вторых вал крепится к рулевой рейки (Вернее входит в неё и зацепляется), в-третьих к рейки подсоединены две рулевых тяги и на концах этих тяг установлены наконечники (По одному на каждую тягу), при вращении руля рулевой вал вращается, а с ним и рулевая рейка перемещается, к рейки же подсоединены тяги, поэтому при перемещении рейки и тяги сдвигаются, ну и на тягах установлены рулевые наконечники, благодаря которым и осуществляется поворот колеса в нужную сторону, по этому принципу данные наконечники и работают, более подробнее со схемой рулевого механизма, если она вас заинтересует, вы можете ознакомиться на фотографии ниже, на которой рулевой вал указан под цифрой 23, рейка под цифрой 14, одна из рулевых тяг под цифрой 9 и сам наконечник одной из рулевых тяг, под цифрой 5.

Примечание!
Для замены этих наконечников рулевого механизма, запаситесь: Съёмником шаровых опор и всеми ключами которые присутствуют у вас в наборе!

Краткое содержание:

• Замена рулевых наконечников
• Дополнительный видео-ролик

Где находятся рулевые наконечники?
Они подсоединяются к телескопической стойки, при вращении руля они за эту стойку тянут и колесо тем самым поворачивается в сторону, чтобы наглядно вам было понятно где данные наконечники располагаются, взгляните на фотографию ниже, на которой один из наконечников при снятом колесе стрелкой указан.

Когда нужно менять рулевые наконечники?

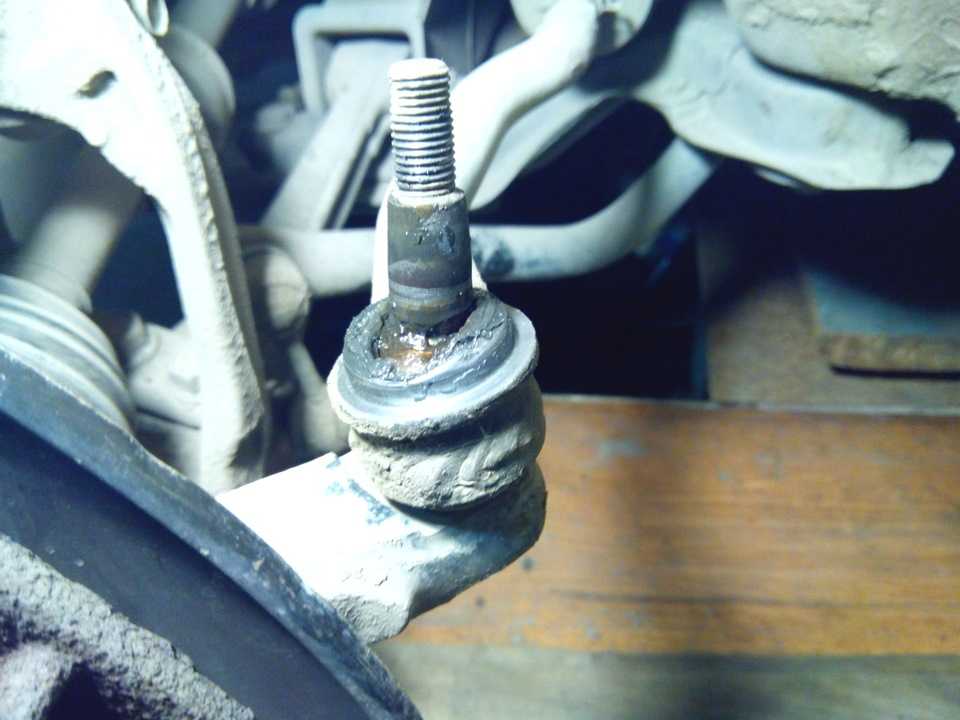

Время от времени нужно производить осмотр днища, рулевого управления и всевозможных тяг которые в нём присутствуют, если вы вдруг заметите что резина на рулевых наконечниках потеряла своё свойство, стала очень жёсткой и чёрствой или если резина вообще порвалась, то в этом случае рекомендуем поменять данный наконечник на новый, если же окажется что резина в порядке но вам кажется что наконечник вот вот уже выйдет из строя, то попробуйте обхватить его рукой и попросите помощника по вращать рулевое колесо из стороны в сторону, если в наконечнике будут ощущаться удары, то он подлежит замене, симптомы вышедшего из строя наконечника таковы: Появление люфта в рулевом управлении и появление посторонних звуков (Как правило это стуки) в подвески, кстати, если помощника не найдёте, то можете вывесить колесо и покачать рулевой наконечник рукой, если он от усилия руки будет перемещаться, то в таком случае наконечник пришёл в негодность и подлежит замене, более подробно о том как провести эту операцию, смотрите в ролике ниже:

Снятие:

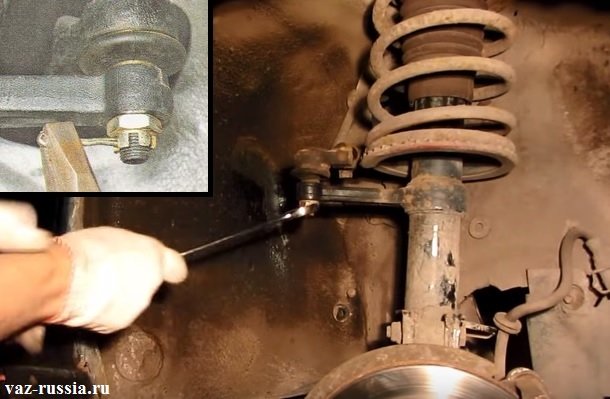

1) Сперва снимите колесо с той стороны на которой нужно производить замену наконечника рулевой тяги (О том как снять колесо, читайте в статье: «Замена колеса на автомобиле»), как только колесо будет снято с автомобиля, выньте шплинт из отверстия при помощи рук или пассатижей как это на маленьком фото показано (Данный шплинт не даёт отвернуться корончатой гайки, при езде на автомобиле), когда шплинт будет вынут, открутите полностью корончатую гайку как это на основном фото показано и приготавливайте специальный съёмник для снятия шаровых опор с автомобиля.

Примечание!
При обратной установки нового наконечника, рекомендуем корончатую гайку завернуть динамометрическим ключом моментом 27,1-33,4 Н•м (2,8-3,4 кгс•м), если такого ключа нет, тогда либо его купите (Но стоит он не малых денег, но зато всегда пригодится), либо без него обычным ключом закрутите гайку и съездите потом в автосервис, они вам эту гайку закрутят как надо!

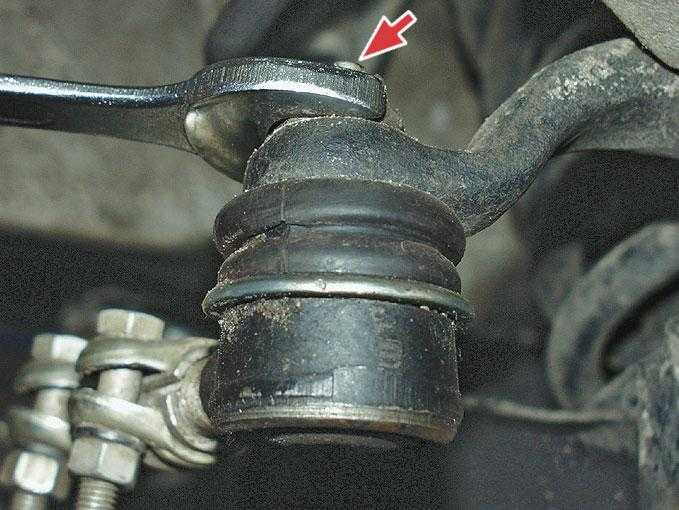

2) Теперь ослабьте затяжку стяжного болта (Указан красной стрелкой), за счёт которого и крепится наконечник к рулевой тяги, когда он чутка ослаблен будет, воспользуйтесь специальным съёмником шаровых опор и при помощи него, выньте наконечник из отверстия в поворотном кулаке и в завершение, начните вращать против часовой стрелки сам рулевой наконечник, до того, пока он полностью не отвернётся и не снимется.

Примечание!
Чтобы сохранить примерное схождение колёс и не ехать на регулировку схождения и развала, рекомендуем при отворачивании рулевого наконечника, считать сколько оборотов он сделает пока полностью не снимется с регулировочной вставки!

Установка:
Установка нового наконечника производится в обратном порядке снятию и не забудьте, если вы хотите сохранить прежнее схождение колёс, то в таком случае, обязательно заверните новый наконечник на прежнее количество оборотов и ещё кой что, регулировочную вставку на которую крепится наконечник, лучше всего смазать пластичной смазкой Литол-24 или какой ни будь ей подобной, после чего установите наконечник на своё место, корончатую гайку заверните с определённым моментом и законтрите её шплинтом, который в разные стороны после установки разведите, ну и стяжной болт затяните моментом 19,1-30,9 Н•м (2,0-3,1 кгс•м) и на этом установку нового рулевого наконечника можно считать оконченной.

Дополнительный видео-ролик:
Более подробно увидеть процесс по замене рулевых наконечников, можно в ролике, который размещён ниже:

Замена рулевых наконечников ВАЗ 2107

Процесс замены рулевых тяг и рулевых наконечников автомобиля ВАЗ 2107 специалисты рекомендуют производить одновременно. Конечно же, как и перед каждым ремонтом, сначала нужно провести полную диагностику автомобиля, чтобы узнать его состояние.

Содержание

• 1 Что понадобится для замены рулевых тяг и наконечников
  • 1.1 Симптомы неисправности рулевых тяг
  • 1.2 Процесс замены рулевых наконечников

Для проведения данного типа работы вам потребуются некоторые приспособления и инструменты:

• Первый инструмент – это ключ рожковый на двадцать два;
• Съемник, который поспособствует вам в снятии шарового шарнира;
• Пассатижи;
• Молоток, этот инструмент уже точно должен быть дома у каждого хозяина.

Симптомы неисправности рулевых тяг

Существуют два симптома, которые указывают на то, что рулевые тяги автомобиля ВАЗ 2107 неисправны:

1. Первая причина – это стук передней подвески. Достаточно нехороший симптом с серьезными последствиями. Этот стук особенно слышно, когда автомобиль ездит на плохих участках дороги и при небольшой скорости движения авто. Стоит заметить, что данный симптом может также показывать и на другие неисправности вашего автомобиля. Например, некоторых элементов подвески, шаровых опор, стоек для стабилизатора и другое.
2. Вторая причина, которая может указывать на данную неисправность – это когда увеличивается свободный ход у рулевого колеса. Это заметно и невооруженным глазом, когда в случае поворота руля само колесо остается на месте и не двигается. Это очень сильно затрудняет управление автомобилем на высокой скорости, а особенно при плохой дороге.

Если вы захотите сами проверить исправность рулевых тяг на вашем автомобиле ВАЗ 2107, то есть способ, при помощи которого вам не нужно будет обращаться к профессионалам для диагностики авто. Вам стоит просто поставить ваш автомобиль на яму. Далее вам снизу нужно будет взять эту тягу и попытаться резко подвигать ее вверх- вниз, и если усилием рук вам это удастся сделать, то наконечники стоит поменять.

Далее перейдем непосредственно к процессу, который интересует нас, это замена наконечников рулевых тяг автомобиля ВАЗ 2107.

Процесс замены рулевых наконечников

Процедура такого вида считается не тяжелой по исполнению своими руками, но, несмотря на это, потребуются определенные умения. Замена проводится с помощью двух вариантов проведения. Первый – использовать съемник от завода изготовителя, а второй – выбивание тяги своими руками и инструментами, которые у вас есть.

Первый вариант призван для того, чтобы замена производилась еще легче и быстрее. Вам потребуется отсоединить палец рулевого наконечника от колеса. Это может быть нелегко, ведь этот палец при довольно долгой езде начинает вжиматься в конус очень и очень плотно. Поэтому вам понадобится такое приспособление, как съемник, который обеспечит снятие шарового шарнира. Съемник очень прост в управлении, его нужно одеть на головку наконечника и в момент вращения болта – будет вылезать палец рулевого наконечника. Вы сможете эту работу сделать еще легче, если специальной жидкостью под названием ВД-40 обработаете соединение.

Вариант номер два состоит в том, что вы будете нагружать рулевую тягу, в этом вам поможет лом и молоток, с помощью лома вы поддеваете, а молотком сильно и достаточно резко бьете непосредственно по сошке рулевых кулаков. Но, главное, не переборщить, иначе можно повредить сошки. Вот именно такими способами вы сможете выбить внутренний и внешний наконечники рулевых тяг. После того, как вы произвели ту работу, которую мы описали выше, вам нужно измерить длину тяги. Это необходимо сделать чтобы не произошло сильного изменения величины схождения и развала колес. Нужно точно замерять расстояние от соединительной муфты до точки, определенной вами и находящейся на наконечнике. Также нужно произвести подсчет количества витков на резьбе до муфты, которая является соединительной.

Ваша цель – это обеспечение одинаковой длины тяги, как со старым наконечником, так и с новым.

После того, как вы произвели все нужные измерения, то можно смело приступать к процессу разбора тяги, опускания хомутов муфты и выворачивания их. Если вы хотите сделать этот процесс более легким, можете обработать все соединения смазкой. После извлечения наконечника из муфты, нужно на его место поставить новый наконечник.

Стоит заметить и запомнить, что ввернуть новый наконечник нужно до того размера, который вы предварительно замеряли. По такой же схеме производится замена и второго наконечника. После того, как вы произвели всю работу, описанную выше, вам нужно очень тщательно и как можно сильнее завернуть хомуты, но помните о том, что нельзя переборщить, иначе они могут сломаться. Далее вам нужно установить тягу на былое место и завернуть все необходимые гайки.

Настоятельно рекомендуем, после того как вы самостоятельно поменяли наконечники на автомобиле, незамедлительно сделать “развал-схождение” в специализированной мастерской!

Стоит понимать, что эта работа вам под силу, просто всего лишь нужно разобраться в ней, и вы будете экономить свои деньги, потому, что вам не придется ездить на СТО и платить за то, что вы и сами в состоянии сделать. Замена рулевой тяги седьмой модели ВАЗ не требует больших навыков автомеханика. Этот процесс происходит достаточно быстро и без серьезных инструментов. Главный инструмент в этом процессе – это съемник, который поможет вам без затруднений снять шаровый шарнир.

Поделиться с друзьями:

Ремонт рулевой рейки ВАЗ 2113, 2114, 2115 своими руками. Как отремонтировать рулевую рейку на ваз 2113, 2114, 2115. Самостоятельно ремонтируем рулевую рейку ваз 2113-2115.

Рулевая рейка неотъемлемая и очень важная вещь в автомобиле, но со временем она способна изнашиваться и издавать неприятный стук, особенно слышный при поворотах и ​​езде по неровной дороге. И если этот стук не убрать, рейку может просто заклинить, из-за чего руль будет глохнуть в одном положении, что может повлечь за собой аварийную ситуацию. Поэтому очень важно сразу обращать внимание на такие симптомы и устранить проблему можно в кратчайшие сроки. Об этом далее в статье.

Рейка рулевая ВАЗ 2113-2115, устройство и принцип

В конструкцию рулевой рейки входят следующие узлы: втулка-кольцо — 1; Опорная втулка — 2; картер рулевого механизма — 3; игольчатый подшипник — 4; Шестерня привода — 5; шарикоподшипник — 6; Кольцо возвратное — 7; Шайба защитная — 8; Кольцо уплотнительное — 9; Гайка подшипника — 10; стопорная шайба — 11; багажник -12; Колпачок защитный — 13; рулевая рейка — 14; упор рулевой рейки — 15; Кольцо уплотнительное — 16; Кольцо возвратное — 17; Гайка упора — 18; Зажим — 19; Защитный чехол — 20; распорное кольцо — 21; наконечник рулевой тяги (внутренний) — 22; соединительная пластина — 23; стопорная пластина — 24; Болт крепления рулевой тяги к рейке — 25; И в — теги.

Рулевая рейка работает очень просто: вращательное движение передается от руля посредством эластичной муфты с валом на шестерню, перемещающую рейку через зубчатое соединение. А рулевые тяги, которые расположены на шарнирном креплении, вращают ступицы колес.

Признаки неисправности рулевой рейки ВАЗ

Одним из основных симптомов поломки рулевой рейки является возникновение стука в переднем мосту. Сначала он малозаметен и проявляется только на неровностях дороги. Но потом стук усиливается, появляется отдача в руле. Если ничего не делать, машина станет неуправляемой через два месяца эксплуатации. Выход будет один – полная замена узла.

Причины износа и варить Правило Рейка ВАЗ

Основная причина стука — износ рулевой тяги, шарнира или коренного зуба. Прежде чем делать окончательные выводы, следует проанализировать стук в этом узле. Что же касается причин износа рейки, то их две — объективная и субъективная. С первого ничего не поделаешь — это наши дороги. Об их качестве даже анекдоты рассказывать скучно. Тряска на ямах и биения – главный враг рулевой рейки. Этот фактор дополняется неизбежной пылью, которая забивает механизм.

Вторая причина — поведение самого драйвера. Автолюбители, предпочитающие быстро проехать по ухабам, способствуют быстрому выходу из строя рулевого механизма. Водители, передвигающиеся по трамвайным путям, либо не сбавляют скорость перед лежащими милиционерами, тоже рыдают в руль. Кроме того, не стоит оставлять машину на стоянке с вывернутыми колесами или эксплуатировать ее на морозе с вялым двигателем и резкими поворотами руля.

Диагностика рулевой рейки ВАЗ, зачем рулевая рейка

Для диагностики рулевой рейки необходимо ее демонтировать и зажать в тиски. Оговорки сняты на защитном колпачке, прокладочном кольце, правой опоре и пади. Механизм полностью разобран, подшипники выданы. Все составляющие стойки предварительно протирают тряпкой или очищают щеткой. Далее детали промывают в керосине. Затем оценивается степень износа всех элементов рулевой рейки. Когда они будут чистыми, на них будут видны даже самые мелкие повреждения, трещины и зазубрины.

Ремкомплект рулевой рейки ВАЗ 2113-2115

Если вы решили отремонтировать рулевую рейку самостоятельно, вам потребуется приобрести специальный Ремкомплект, который включает в базовый состав такие компоненты:

• Фторопластовые втулки.
• Шайбы.
• Гайка.
• Подшипники.

Инструменты, приспособления, расходные материалы

Кроме Ремкомплекта вам потребуются следующие инструменты и материалы:

1. Ключи.
2. Отвертки.
3. Смазка.
4. Подшипники.
5. Шестигранник на «17».

Разборка рулевой рейки ВАЗ 2114 (пошагово)

Заказ работ:

1. В первую очередь необходимо снять рулевую рейку.
2. Далее при помощи шестигранника на «17» откручиваем стопорную гайку.
3. Затем снимите упорную гайку, стопор, стопорное кольцо и пружину.

4. Дайте пыль валу ведущей шестерни, затем снимите стопорное кольцо.
5. Откручиваем гайку, которая держит подшипник рулевого механизма. Обычно она идет достаточно туго.
6. Далее пишем вал ведущей шестерни.
7. Выньте саму стойку из корпуса.
8. Снимите опорную втулку, смажьте ее и вставьте с усилием.
9. Меняем все подшипники. Некоторые будет очень сложно достать, поэтому их можно разрушить долотом, затем вытащить щипцами.
10. Осматриваем все элементы на предмет дефектов, сломанных меняя новые из Ремкомплекта, смазываем все подвижные части.

Как собрать рулевую рейку ваз

Рейк собирается в обратной последовательности. Если вы все сделаете правильно, рейка будет работать нормально. Осталось только поставить его на место. Для этого вам нужен партнер. Без него вы не сделаете все быстро и аккуратно.

Советы проф.

Когда рейка будет установлена, установите колеса, затяните гайки и снимите автомобиль с домкрата. Это все. Удачи.

Замена передних стоек ВАЗ-2109 без помощи специалиста

Если амортизаторы сломаны, то требуется замена передних стоек. ВАЗ-2109 — переднеприводный автомобиль с подвеской типа МакФерсон. Эта конструкция настолько совершенна и проста, что разрушить ее практически невозможно. Но самым уязвимым узлом являются амортизаторы, которые конструктивно объединены с поворотным механизмом. Ремонт можно сделать без помощи специалистов, ничего сверхсложного в этом нет.

Принцип работы передней подвески

Передняя подвеска автомобиля ВАЗ-2109 состоит из нескольких рычагов, амортизационной стойки, опорного подшипника и других элементов. Все эти элементы взаимосвязаны, выход из строя одного приводит к потере комфорта и безопасности. Подкос соединен с помощью подвижного шарнира с рулевой рейкой. Нижняя часть стойки жестко закреплена на ступице переднего колеса. Ступица крепится снизу к рычагу подвески с помощью шарикоподшипника.

Шток амортизатора установлен в опорный подшипник. Этот элемент вращает колонну вокруг своей оси. В некоторых случаях для восстановления работоспособности требуется замена облицовки передней стойки ВАЗ-2109. При этом также заменяются все важные элементы, заливается свежее масло. Но очень спорный вопрос, что лучше сделать — отремонтировать стойки подвески, или установить новые.

Ремкомплект: основные компоненты

Если вы решили отремонтировать установленную амортизационную стойку, то для этого потребуется специальный ремкомплект. В него входят все самые необходимые компоненты непосредственно амортизатора: сальники, прокладки. В любом случае потребуется приобрести дополнительные элементы, такие как пыльники, болты, гайки, подшипники. Если вы планируете устанавливать новые стеллажи, то вам следует учитывать одну особенность. Пружины имеют свойство терять эластичность. Если на вашем автомобиле очень сильно просели пружины, то желательно установить новые.

Как следствие — увеличение стоимости ремонта. Если вы производите замену передних стоек ВАЗ-2109 своими руками, необходимо убедиться в исправности всех остальных элементов подвески. Если пришли в негодность наконечники рулевых тяг или начали стучать шаровые опоры, их желательно сразу поменять. В обязательном порядке производится замена опоры передней стойки ВАЗ-2109. После проведения ремонта необходимо провести процедуру регулировки углов схождения и развала передних колес. Без этого вы рискуете остаться с лысой резиной.

Инструменты и принадлежности

При проведении ремонта вам понадобятся некоторые инструменты, и одним из гаечных ключей не обойтись. Во-первых, нужен специальный ключ для откручивания гайки штока заслонки. Конечно, вы можете использовать ключи на 17-м и 8-м. Последний удерживает стержень от проворачивания. В том случае, если вы планируете полностью заменить стойку, для блокировки штока можно использовать трубный ключ. Во-вторых, совершенно необходим съемник для наконечников рулевых тяг. Без него не получится демонтировать наконечник. Обязательно иметь под рукой домкрат, подпорки, чопперы. Наличие гаечных ключей, пассатижей, отверток также обязательно, без этих инструментов не обойтись ни в одном ремонте.

Подготовка к ремонту

Перед началом замены амортизатора передней стойки ВАЗ-2109 необходимо провести обучение. Самое главное – надежно установить автомобиль, чтобы он не скатился. Достаточно приподнять над землей одну сторону автомобиля, ту, на которой производится ремонт. Если вы планируете заменить всю стойку, то никаких дополнительных манипуляций не потребуется. Но в том случае, если будет ремонт, желательно наметить положение стойки относительно ступицы переднего колеса. Для этого можно использовать маркер, банку с краской, металлическую черточку и даже гвоздь. Мелом пользоваться нежелательно, так как при ремонте его можно просто стереть.

Разборка стойки амортизатора

Сначала ослабьте болты на колесе, поднимите домкратом ремонтируемую сторону и установите ее на надежную опору. После этого можно окончательно снять колесо. Снимите шплинт с наконечника рулевой тяги с помощью пассатижей. Ключом на 19 откручиваем гайку. Ослабьте гайку опорного подшипника. Полностью его выкручивать не нужно, лучше всего это сделать сразу после снятия амортизатора. Ключами на 19 и 17 открутите гайки с болтов, которыми шпилька крепится к ступице колеса. Отведите тормозной шланг в сторону и закрепите его небольшим кусочком проволоки. Ключом на 13 закручиваем четыре гайки, которые крепят подшипник к кузову автомобиля. На этом можно считать разборку законченной, стойка амортизатора полностью сойдет со своего места. Теперь можно разобрать его на мелкие элементы.

Демонтаж стойки

Первым делом нужно установить пружину специальными скобами для стяжки. Равномерно затяните витки пружины, после чего можно полностью открутить гайку на штоке амортизатора. В том случае, если установлена ​​новая пружина, съемник можно сразу снять. Но если вы планируете переустанавливать пружину на новую стойку или использовать ее позже после ремонта старой, ее следует аккуратно отложить в сторону. В этом случае витки желательно стянуть дополнительно стальной проволокой. В случае если съемник вдруг сместится, пружина останется в исходном состоянии. Если заменить передние стойки ВАЗ-2109, то дальнейший демонтаж бессмысленен. Вам могут понадобиться только большие металлические шайбы и резиновые кольца.

Установка новой стойки

Установка нового амортизатора на девятку производится в порядке, полностью обратном разборке. Обязательно установите новый пыльник, желательно эластичный. Например, стандартный пыльник для автомобиля ВАЗ-2109 выполнен в виде стакана, выполненного из жесткого пластика. Гораздо эффективнее работают пыльники, которые устанавливаются на автомобили, начиная с ВАЗ-2110. Обязательно установите хотя бы новые гайки. Дело в том, что они имеют пластиковый фиксатор резьбы.
