Система охлаждения ВАЗ 2107 позволяет двигателю работать в нормальном температурном режиме. Без нее металл вокруг камер сгорания сильно перегревался бы. Следствие этого – раннее воспламенение смеси, появление детонации. Кроме того, возможно даже разрушение металла. На семерках установлена двухконтурная система, называется она так по той причине, что у нее два круга охлаждения – большой и малый. И в процессе работы двигателя жидкость циркулирует по ним.

Причины замены

Рассматриваемые элементы играют очень важную роль в системе, и при их неисправности, возникает утечка жидкости. Если жидкость вытечет из системы полностью или снизится ниже уровня, то это станет причиной перегрева и заклинивания двигателя. На автомобилях ВАЗ 2107 карбюратор и инжектор устанавливаются резиновые патрубки системы охлаждения, которые имеют незначительные отличия. При их выборе главное оговаривать, для какого типа двигателя приобретаются устройства.

Их замена выполняется не только тогда, когда обнаруживается повреждение. Наиболее распространенный случай необходимости замены патрубков на ВАЗ-2107 — когда уровень ОЖ все время постепенно снижается. Это может означать наличие утечки в системе, возникающей, в большинстве случаев, в шлангах системы охлаждения. Чтобы убедиться в этом, понадобится произвести визуальный осмотр.

Причинами необходимости замены шлангов охлаждающей системы семерки являются такие факторы:

  1. Мелкое повреждение патрубка, которое со временем будет увеличиваться, поэтому при обнаружении утечки, нужно немедленно принять меры.
  2. Течь из соединений по причине ослабления или повреждения хомутов, но в таком случае устранить поломку можно без замены шлангов.
  3. Наличие мелких повреждений и дефектов — это повод для того, чтобы осуществить замену элементов.
  4. Порыв патрубка, что может возникнуть в случае продолжительной эксплуатации элементов без их замены. Чтобы исключить такие случае, требуется регулярно производить замену устройств в зависимости от пробега.

Если осуществляется замена старых шлангов на новые, то рекомендуется выбирать силиконовые шланги, которые в несколько раз эффективней резиновых.

Необходимые инструменты и материалы

Процедура замены шлангов системы охлаждения не трудная, но трудоемкая, так как понадобится сливать ОЖ. Если жидкость вытекла, тогда проще, но перед установкой новых патрубков, понадобится демонтировать старые. Перед началом замены, понадобится подготовить необходимые инструменты и материалы.

Из материалов понадобится комплект патрубков, которые для инжекторной и карбюраторной семерки отличаются. Это отличие заключается в расположении отверстий радиатора. Именно поэтому патрубок радиатора на карбюраторной семерке длиннее, чем на инжекторной.

Кроме комплекта шлангов, понадобятся хомуты для стяжки, диаметр которых должен соответствовать размерам патрубков. Это хомуты диаметром 35-50 мм, количество которых должно быть не менее 8 штук. Причем рекомендуется покупать не самые дешевые, а качественные устройства, так как они играют очень значимую роль. Герметик использовать не обязательно, но если решаете им воспользоваться, то нужно выбирать только среди жаропрочных. После замены, останется залить тосол или ОЖ, если предыдущая непригодна к использованию.

Из инструментов понадобится минимальный набор — отвертка или ключ для вывинчивания хомутов. Кстати использовать старые хомуты не рекомендуется, так как они также имеют определенный ресурс.

Процесс замены патрубков

Как произвести замену патрубков системы охлаждения на ВАЗ 2107, рассмотрим более детально. Первоначально понадобится из системы слить тосол или антифриз, а зависимости от того, чему отдает предпочтение владелец авто. Инструкция по сливу ОЖ представлена на сайте. Далее приступаем к снятию патрубков:

  1. Выкрутить крепления хомутов, используя отвертку или ключ. Рекомендуется использовать торцевой ключ на «6», «7» или «8» в зависимости от типа хомутов. Ослабить рекомендуется все хомуты, но при этом не отсоединять шланги.
  2. Если ОЖ была слита из блока двигателя, то не забываем выкрутить сливную пробку на радиаторе.
  3. Приступаем к демонтажу элементов. Шланги, к которым подсоединен термостат, следует снять вместе с устройством. При демонтаже рекомендуется запоминать места расположения всех шлангов.

  4. Когда все элементы будут демонтированы, следует приступить к зачистке поверхности отверстий, к которым будут подсоединяться новые шланги. Делать это рекомендуется мелкой шкуркой. Стоит отметить, что силиконовые шланги одеваются намного легче, чем резиновые, и служат намного дольше.
  5. После зачистки поверхности отверстий, можно приступать к установке новых патрубков. Стоит отметить, что патрубок воздушного фильтра ВАЗ 2107 не входит в комплектацию, и его замена осуществляется отдельно (если нужно).
  6. Если используется герметик, то наносить его нужно на поверхность отверстия, куда будет надеваться шланг. После нанесения герметика, следует подождать несколько минут, и осуществлять установку шлангов.
  7. Фиксируются места соединения хомутами. Причем некоторые водители предпочитают использовать по два хомута для надежности, что также допустимо.
  8. Верхний патрубок следует устанавливать с предварительно подсоединенным термостатом, зафиксировав его хомутами.
  9. После того, как все патрубки будут заменены, нужно еще раз убедиться в том, что хомуты затянуты.

Народный способ

Этот способ развоздушивания пришёл к нам из народа. То есть логическим путём водители додумали ставить автомобиль под углом так, чтобы воздушный пузырёк при определённых действиях вышел из системы отопления.

Итак, вам необходимо найти горку с небольшим уклоном. Подойдёт и эстакада. Загоните автомобиль на неё таким образом, чтобы передняя часть была как можно выше задней. Пробка пропадёт, если ваш двигатель поработает на холостых оборотах пару минут. Однако этот способ помогает не всегда. Впрочем, этот способ самый дешёвый и простой, поэтому имеет смысл его опробовать. Если он не помог, читайте дальше, как продуть печку на ВАЗ-2107.

Своими руками: Замена патрубков котла подогрева двигателя и печки

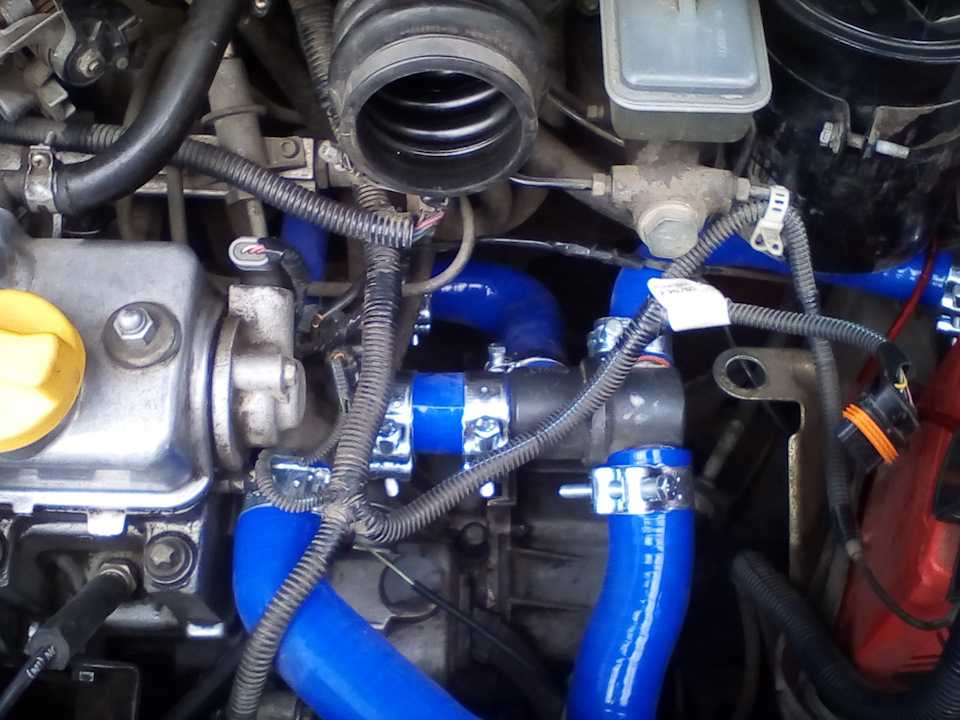

Итак, продолжаем готовиться к зиме, недавно заметил подтек с патрубка котла подогрева двигателя, хотя жидкость и не уходила, решил заменить оба патрубка, так как они были еще штатные и уже стояли лет так 7-8.

Также, обнаружилась трещина на входящем патрубке печки, они также заводские, получается проездили уже 12 лет, тоже решил заменить оба.

Для этого купил 2 комплекта патрубков на инжектор (на карбюраторе один из патрубков короче), 0,5 метров дизелестойкого шланга подходящего диаметра, хомутики, гибкую торцевую отвертку с набором головок 1/4 — давно уже хотел ее приобрести, так как сложно местами подлезать к хомутикам и болтам с обычным ключом или отверткой. Также приготовил чопики-заглушки и герметик, так как антифриз решил не сливать.

На подогреватель идеально подходит короткий патрубок из комплекта, только подрезать надо, а вот длинный коротковат, поэтому в магазине запчастей для грузовиков-тракторов взял в нарезку 0,5 м топливного шланга, антифриз по идее тоже должен держать.

Сначала снимаем один конец, надеваем шланг с чопиком, потом другой, из входа в головку жидкость вообще не пошла. С нижнего отверстия в блоке вылилось лишь мл 100 пока одевал патрубок.

Штатные патрубки превратились в твердую пластмассу.

На печке заменил также, предварительно закрыв краник, жидкость там даже не выходила. Заводские хомутики просто порвал отверткой, поставил нормальные, ну, и где возможно промазал тонким слоем герметика.

Патрубки также были задубевшие до состояния пластика.

Также, опять начало покапывать одно из соединений переделанного недавно краника. Видимо, маловато фума намотал.

Решил попробовать дорогую сантехнить, как пишут, подходит для агрессивных сред и для подвижных соединений. По структуре напоминает волокна льна только синтетические и уже с пропиткой, намотал ее потолще, чтобы наверняка.

Обезвоздушивать ничего не стал, печка работает хорошо, машина не перегревается. Прошло пару месяцев, пока все держится.

Заодно заменил воздушный фильтр, что делаю каждый год на зимний период.

Гибкая отвертка — 100р

Набор головок 1/4 — 225р

Патрубки печки — 120*2 = 240р

Фильтр воздушный — 205р

Подписывайтесь! Удачи на дорогах!

  • Еще про эту машину:
  • Бортовой журнал
  • Поломки
  • Попал в яму на трассе, думал проскочил, но через … 218000 км
  • Начало истории: … 218000 км

В очередной раз стоит похвалить автора за подробный отзыв подкрепленный крупноплановыми фото. Ну и в очередной раз не удержусь от пары комментариев.

На печке заменил также, предварительно закрыв краник, жидкость там даже не выходила. Заводские хомутики просто порвал отверткой, поставил нормальные, ну, и где возможно промазал тонким слоем герметика.

Краник можно было бы не суетиться и не закрывать, эффект был бы аналогичный. (если при этом была закрыта пробка радиатора), Далее, судя по фото хомутики были уже далеко не заводские, ибо с завода там стояли ленточные хомуты, а не червячные. Ну, и использовать герметик в этих местах не есть хорошо.

Также, опять начало покапывать одно из соединений переделанного недавно краника. Видимо, маловато фума намотал.

На самом деле, причина «подкапывания» не в малом количестве витков ленты, а совершенно в другом. Уважаемый автор наверняка использовал ленту ФУМ толщиной всего 0,08 мм. Она обычно везде продается и стоит дешевле других аналогов. Уплотняет резьбу даже скромного размера 1/2 дюйма она очень плохо, Поэтому , маленький совет при покупке ленты всегда стоит обращать внимание на ее толщину(написано на боковине ее катушки) и приобретать ленту толщиной минимум 0,1 мм., а лучше еще толще. Кроме того, надеюсь, что он знает, что наматывать следует по часовой стрелке и число витков ленты на заходе резьбы должно быть меньше, а в конце — больше (образно говоря, как-бы на конус). Как-то так.

ОПИСАНИЕ ПАТРУБКОВ ВАЗ 21073

Как выглядит комплект патрубков ВАЗ 2107 с инжекторным двигателем изображено на рисунке ниже:

РИС. 1. Комплект резиновых патрубков на ваз 21073 «инжектор».

  1. Отводящий патрубок,
  2. Подводящий патрубок,
  3. Муфта водяного насоса,
  4. Перепускной патрубок.

1. Отводящий патрубок – в народе называют нижний патрубок радиатора. Номер по каталогу 2105-1303010.

Нижний патрубок предназначен для соединения нижней части радиатора охлаждения с термостатом. По патрубку жидкость выводится из радиатора и подается на термостат. Он так же используется на автомобилях ваз – «классика», с карбюраторными двигателями.

2. Подводящий патрубок – в народе называют верхний патрубок радиатора. Номер по каталогу 2123-1303025. По нему охлаждающая жидкость подается в верхнюю часть радиатора системы охлаждения двигателя. Еще его можно применять в качестве отводящего патрубка на Ниву – шевроле.

3.Муфта водяного насоса – устанавливается между термостатом и помпой. Его номер по каталогу 2103 – 1803092. По нему охлаждающая жидкость подается из термостата в водяной насос. Используется он так же во всех двигателях ВАЗовской «классики». В народе его еще называют «коротыш».

4. Перепускной патрубок – соединяет верхнюю часть термостата и выпускной патрубок рубашки охлаждения двигателя. Номер по каталогу 2101 – 1303090. Его еще называют «уголок».

РАСПОЛОЖЕНИЕ ПАТРУБКОВ ВАЗ 2107

Далее мы рассмотрим, где и как располагаются все эти патрубки на примере фрагмента двигателя ВАЗ 2107:

РИС. 2. Система охлаждения двигателя ваз 2107.

1. Отводящий патрубок. 2.Подводящий патрубок. 3.Муфта водяного насоса 4. Перепускной патрубок. 5. Шланг подачи горячей жидкости в радиатор отопителя. 6. Расширительный бачок. 7. Рубашка охлаждения двигателя. 8. Крышка радиатора. 9. Радиатор охлаждения двигателя. 10. Кожух вентилятора (диффузор). 11. Вентилятор охлаждения радиатора. 12. Нижняя опора радиатора. 13. Шкив водяного насоса (помпы). 14. Трубка вывода жидкости из радиатора отопителя. 15. Ремень водяного насоса. 16. Водяной насос. 17. Патрубок выпускной, рубашки охлаждения двигателя. 18. Термостат. Стрелками здесь указано направление движения охлаждающей жидкости.

ПРИЧИНЫ НЕИСПРАВНОСТИ ПАТРУБКОВ РАДИАТОРА ВАЗ 2107

Замену патрубков системы охлаждения производят тогда, когда обнаружится, что уровень охлаждающей жидкости со временем убывает. Если вы обнаружили это в своем автомобиле, то внимательно осмотрите все патрубки. Иногда бывает, что ослаблен один из хомутов, и достаточно просто подтянуть его. В некоторых случаях утечка появляется в самом радиаторе охлаждения.

Тогда придется менять его, если он у вас алюминиевый, а если медный радиатор, то положение спасает пайка радиатора. Но, поскольку у нас сегодня другая тема, то будем рассматривать тот случай, когда жидкость вытекает вследствие дефекта резиновых патрубков системы охлаждения.

Чаще всего на резине появляются трещины в местах крепления их хомутами. Это можно обнаружить при появлении подтеков. Надо в этом месте слегка изогнуть патрубок и тогда сразу станет видна эта трещина. Для примера приведу вам фото ниже:

РИС. 3. Трещина на патрубке, в месте крепления хомутом.

Иногда ставят патрубки не совсем подходящие по форме и изгибам. Тогда возникают либо напряжения в материале, либо деформация. Вот в местах деформации чаще всего и образуются трещины (а то и вовсе резина обрываются) и жидкость начинает вытекать через них.

Бывает и так, что патрубки вообще лопаются, как показано на рисунке ниже:

РИС. 4. Лопнувший патрубок основного радиатора.

ЗАМЕНА ПАТРУБКОВ РАДИАТОРА ВАЗ 21073

Перед заменой патрубков ваз 21073 надо снять пробки с радиатора и расширительного бачка. Приготовим шланг подходящего диаметра и какую нибудь емкость, можно старую канистру, но не менее чем на 10 литров. В системе охлаждения ваз 2107 по паспорту залито 9 литров жидкости.

Затем находим сливной кран двигателя. Он находится в нижней части блока. Надеваем на штуцер этого крана один конец шланга. Другой конец вставляем в емкость, которую мы предусмотрительно поставили ниже уровня двигателя. Если мы ее установим где попало, то может оказаться так что, она окажется выше уровня двигателя. В таком случае жидкость системы охлаждения не будет вытекать из двигателя.

охлаждающая жидкость автомобиля ваз 2107 — проверка уровня — замена

При снятии и установке шлангов системы охлаждения рекомендуется заменить штатные ленточные хомуты на червячные, имеющие маркировку 25-40. Эти хомуты удобнее при монтаже и надежнее уплотняют соединения.

Уровень охлаждающей жидкости в расширительном бачке должен находиться на 3-4 мм выше метки «MIN», выполненной на полупрозрачном корпусе расширительного бачка.

1. Для удобства контроля уровня охлаждающей воды отстегиваем резиновый ремень, придерживая расширительный бачок рукою.

Отворачивать пробку расширительного бачка следует только на холодном двигателе автомобиля ваз 2107, так как на прогретом двигателе внутри расширительного бачка создается избыточное давление.

Замена патрубков печки уаз патриот

Если в летнюю пору года о присутствии в салоне внедорожника УАЗ Патриот такого элемента, как печка, многие забывают, то уже с приходом первых холодов приходится все чаще обращаться к данному приспособлению. На внедорожнике УАЗ Патриот установлен отопитель, который в народе называется печкой, функционирующий за счет циркуляции охлаждающей жидкости двигателя. Благодаря такой совмещенной конструкции повышается КПД устройства, что является очень важным и существенным фактором. Ведь если бы в салоне устанавливалась электрическая печка, то она потребляла бы большое количество электрической энергии, что было бы попросту нерационально. Поэтому на внедорожнике УАЗ Патриот, как и на большинстве других автомобилях, устанавливается отопитель радиаторного типа. В данном материале мы рассмотрим основные особенности радиатора отопителя на автомобиле УАЗ 3163, какие могут возникнуть неисправности и как с ними бороться?

Особенности конструкции

Радиатор отопителя представляет собой стальное основание, внутри которого расположены алюминиевые пластины. По этим пластинам циркулирует ОЖ двигателя автомобиля УАЗ Патриот. За счет циркуляции тосола или антифриза по радиатору происходит его нагрев и отдача тепла в салон. Не обойтись без вентилятора, который осуществляет нагнетание теплового воздуха через радиатор в салон автомобиля. Таким образом, можно сказать, что основной деталью отопителя является алюминиевый радиатор. Ниже на фото представлен вид данного устройства для внедорожника УАЗ Патриот.

Срок службы радиатора отопителя зависит от многих факторов и составляет около 100 000 км пробега. Но если печка в салоне эксплуатируется практически ежедневно, то срок службы радиатора соответственно снижается. Кроме того, важно своевременно осуществлять замену ОЖ, в противном случае — это может привести к выведению из строя всей системы охлаждения. Рассмотрим, каковы же имеются основные неисправности радиатора печки на внедорожнике УАЗ Патриот, и каким образом их можно устранить.

Разборка панели перед снятием радиатора

Возможные неисправности

Каждый автовладелец знает запах тосола, особенно когда пары этой жидкости преобладают в салоне автомобиля. Если обнаруживается запах тосола в салоне автомобиля УАЗ Патриот, то следует незамедлительно отыскать место течи и устранить его. Наиболее распространенными причинами возникновения течи тосола являются неисправности радиатора или крана. Более подробно об устранении поломки крана отопителя можно узнать из статьи про замену крана.

Неисправность радиатора связана, прежде всего, с возникновением микротрещин в конструкции пластин изделия. Микротрещина со временем увеличивается, что влечет за собой все большую течь тосола из системы охлаждения. Трещины на радиаторе могут возникнуть по причине ударов, при возникновении окислов, а также с течением времени. Если изделие дало течь жидкости, то в ближайшее время следует устранить данную проблему, в противном случае возникает риск вытекания большого количества ОЖ из системы, что приведет к перегреву, а затем и заклиниванию двигателю. Ко всему прочему, весь тосол в объеме 10 литров окажется в салоне автомобиля, что потребует проведения уборочных работ.

Радиатор печки подлежит ремонту, в частности, при возникновении микротрещин возможно запаивание мест повреждений. Но при этом нет никаких гарантий того, что после этого изделие прослужит продолжительный срок. Зачастую такого рода ремонт позволяет продлить жизнь изделию на несколько месяцев, после чего появляются новые трещины и соответственно проблемы. Поэтому большинство автовладельцев, пройдя такую школу, сразу же прибегают к замене радиатора отопителя на новый. Как осуществляется замена, рассмотрим подробнее.

Замена устройства

Замена изделия является не очень трудоемким процессом, но требующим немало времени для проведения таковых действий. Для начала следует убедиться в наличии стандартного набора инструментов: гаечные ключи, отвертки и молоток. Потребуется и специальная емкость для слива жидкости из системы охлаждения двигателя. Перед проведением работ необходимо обесточить автомобиль от питания АКБ, сняв клемму «минус».

Итак, замена радиатора печки на внедорожнике УАЗ Патриот предусматривает выполнение следующих действий:

  1. Первоначально осуществляется слив ОЖ из системы автомобиля, подставив для этого специальную тару емкостью не менее 10 литров.
  2. Далее, потребуется провести демонтаж панели приборов. Как это сделать, можно узнать из соответствующего материала данного сайта. Под панелью приборов и находится печка и собственно неисправный радиатор.
  3. Получив доступ к печке автомобиля, необходимо сразу же отсоединить колодки питающих проводов от клемм сопротивления электромотора.
  4. Осуществляется вывинчивание трех винтов крепления воздуховода к радиатору. В месте выхода потока воздушных масс. Необходимо также и вывинтить и два винта крепления к воздухозаборнику печки.
  5. Отвинчивается гайка крепления воздуховода к передней панели, после чего следует демонтировать воздуховод.
  6. Отвинчиваются винтовые крепления накладки, с помощью которой осуществляется закрытие устройства. После этого необходимо демонтировать накладку.
  7. С помощью отвертки осуществляется ослабление затяжки хомутов шланг выходного и подводящего.
  8. Теперь можно отсоединить шланги от радиатора, предварительно подготовив емкость для слива остаточной жидкости.
  9. Осуществляется извлечение устройства из посадочного места.

После этого осуществляется ремонт устройства или же его замена. Установка устройства осуществляется в порядке обратном снятию.

Подводя итог, следует отметить важность исправной работы печки в салоне внедорожника, который эксплуатируется преимущественно в северных суровых регионах России. При первых признаках неисправности радиатора печки или иных деталей, следует незамедлительно провести замену деталей или соответствующий ремонт. В противном случае, такая неисправность может стать причиной заклинивания двигателя в дороге.
