устройство, схема, принцип работы, признаки неисправности, как проверить, снять и разобрать, ремонт своими руками

Многие автолюбители попадали в ситуации, когда попытки завести машину заканчивались лишь звуками реле стартера под капотом. Особенно часто такое встречается в морозное время года. Ёмкость аккумулятора снижается быстрее, и заряда не хватает. Обзор даст понять, какие ещё бывают причины неполадок втягивающего реле стартера, можно ли устранить их самостоятельно.

• Как выглядит, где находится
• Как работает втягивающее реле стартера
• Признаки и причины неисправности
• Как проверить
• Как разобрать
• Ремонт своими руками

Как выглядит, где находится

Втягивающее реле управляет муфтой свободного хода. Монтируют электромагнит со стартером одним блоком. Деталь оборудована шестернёй, которая должна вращать маховик мотора при его запуске. Если маховик продолжит вращаться и дальше, то это приведёт к отказу стартера или электрической сети машины. Чтобы такого избежать, муфту выдвигают исключительно при запуске мотора (после чего реле возвращает её назад).

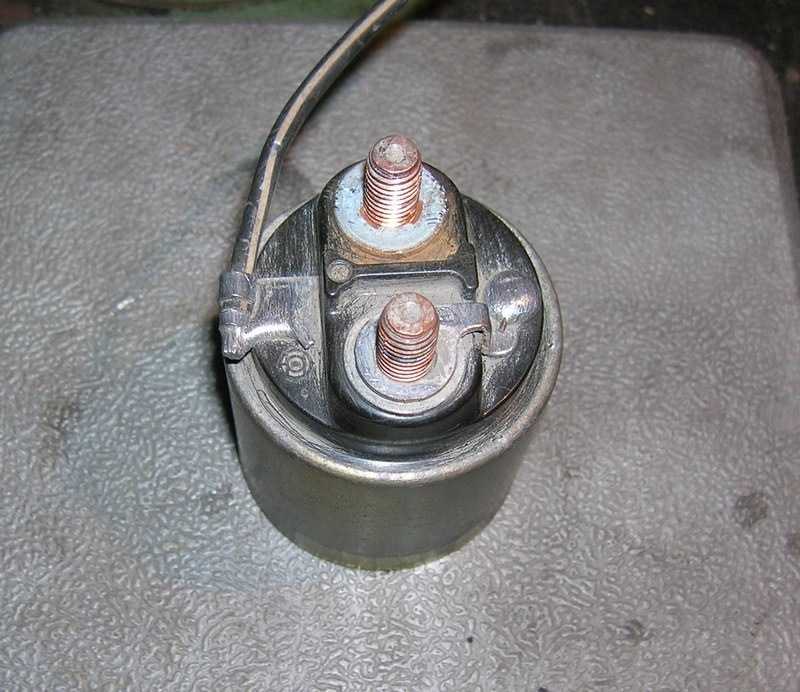

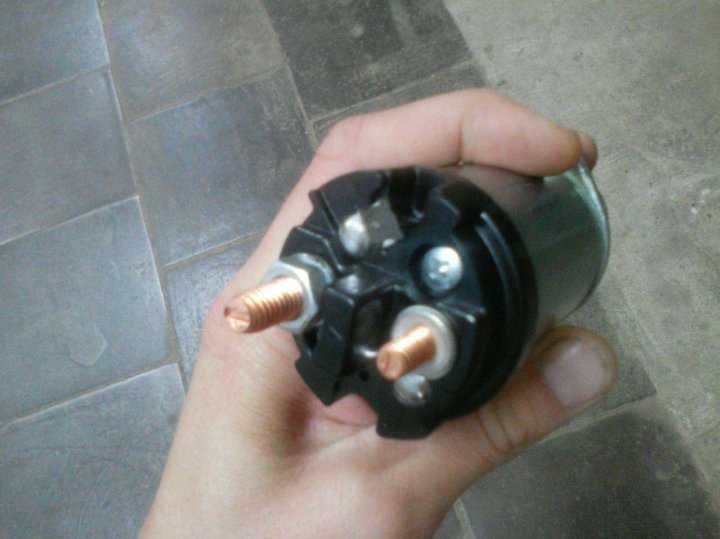

Внешне оно выглядит как вытянутый металлический цилиндр с находящейся внутри катушкой с якорем, куда подаётся ток после замыкания цепи. Сжимая возвратную пружину, толкая рычаг с перемещением муфты свободного хода, появившееся магнитное поле заставляет якорь двигаться до катушки. Мотор запускается, электроцепь разрывается, пропадает магнитное поле, а возвратная пружина выталкивает назад якорь с муфтой.

Как работает втягивающее реле стартера

Включение зажигания запускает подвод электропитания на обмотку устройства. Как результат — образование магнитного поля во втягивающей обмотке, втягивание сердечника катушки и замыкание контактов. Вместе с этим сердечник толкает муфту к маховику коленвала, вынуждая его прокручиваться. Втягивающая обмотка заставляет втягиваться сердечник, соединяющий силовые разъёмы реле через центральные контакты, передавая энергию с аккумулятора на стартер и заставляя его заработать.

Обмотка удерживает сердечник, что гарантирует подачу энергии к стартеру.

При нехватке заряда батареи втягивающая обмотка ещё срабатывает, а для удерживающей силы её уже недостаточно. На сердечник воздействует пружина и уводит его назад, а втягивающая обмотка снова старается вернуть его в катушку.

Важно! Одной из распространённых проблем с возвратным реле стартера считается подгорание силовых контактов. При появлении этой неполадки следует хорошо зачистить повреждённый участок наждачной бумагой, а при износе контактов — произвести их замену.

Но поскольку удерживающая не способна его удерживать, сердечник опять уходит назад. Подобные попытки передать энергию с батареи на обмотку характеризуются многочисленными щелчками втягивания и отпускания сердечника.

Признаки и причины неисправности

Неполадки можно заметить по таким факторам, устранив которые, данное устройство продолжит свою работу:

• щелчком заканчивается поворот ключа, однако без вращения стартера;
• ключ запускает вращение стартера, однако оно остаётся холостым, не действующим на двигатель;
• машина нормально заводится, но стартер вместо отключения продолжает быстро и с треском вращаться.

Причины, по которым переключатель может выйти из строя, такие:

• нарушение целостности устройства из-за брака, механического износа или во время аварии;
• короткое замыкание в витках обмотки по причине долгого воздействия напряжения при попытке запустить мотор;
• нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера, чтобы запустить движок;
• ослабление или поломка возвратной пружины по причине механического воздействия или длительной подачи напряжения;
• обрыв удерживающей обмотки, вызванный физическим воздействием при неплотно надетой крышке реле;
• ослабленное крепление устройства, которое приводит к перекосу и невозможности сердечника целиком войти внутрь для замыкания контактов.

Важно! Следует тестировать работу генератора и аккумуляторной батареи, чтобы её заряда было достаточно для работы стартера. Это нужно делать периодически.

Как проверить

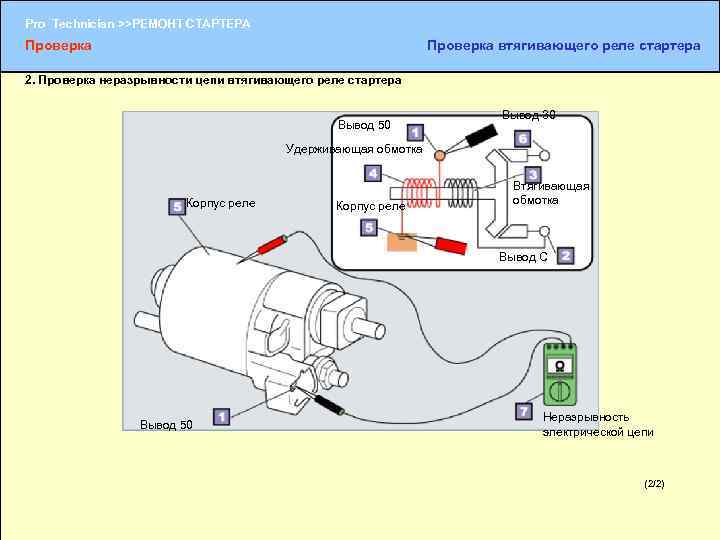

Чтобы оценить работу устройства, подсоединённого к стартеру, сначала необходимо проверить целостность подводящей проводки. Дальше, повернув ключ, можно проверить наличие звука срабатывания.

При наличии щелчка (но при отсутствии вращения стартера) вероятной причиной есть подгорание контактных пластинок. Чтобы выяснить,в этом ли заключается причина, следует дать напряжение на движок авто, минуя реле. Отсоединяется клемма реле от замка, и отвёрткой замыкаются две клеммы — от батареи и на стартер. Начавшееся вращение свидетельствует о неполадках во втягивающем устройстве. Удобнее проводить проверку, когда стартер отсоединён. Тогда нужно:

• разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;
• свободный конец провода «минус» приложить к корпусу стартера (отчётливый щелчок покажет нормальную работоспособность реле).

Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, у которых задние контактные крышки завальцованы заводским способом, вскрыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится с помощью винтов. Ниже приведена разборка именно такого реле.

Необходимые инструменты и оборудование такие:

• дрель-шуруповёрт;
• паяльник на 100 Ватт;
• щётка по металлу;
• медный многожильный провод;
• мягкий деревянный брусок.

Пошаговая инструкция поможет правильно разобрать возвратное реле стартера. Для этого нужно:

1. Вывернуть крепёжные винты на задней крышке при помощи шуруповёрта.
2. Для лучшего прогревания щёткой по металлу убрать с концов обмоток появившееся окисление.
3. Прогретым паяльником расплавить олово на одном конце обмотки и выбить его остатки о деревянный брусок.
4. То же самое проделать с другим концом обмотки.
5. Открыть заднюю крышку, предварительно отогнув конец провода.

Видео: разборка втягивающее реле стартера

Ремонт своими руками

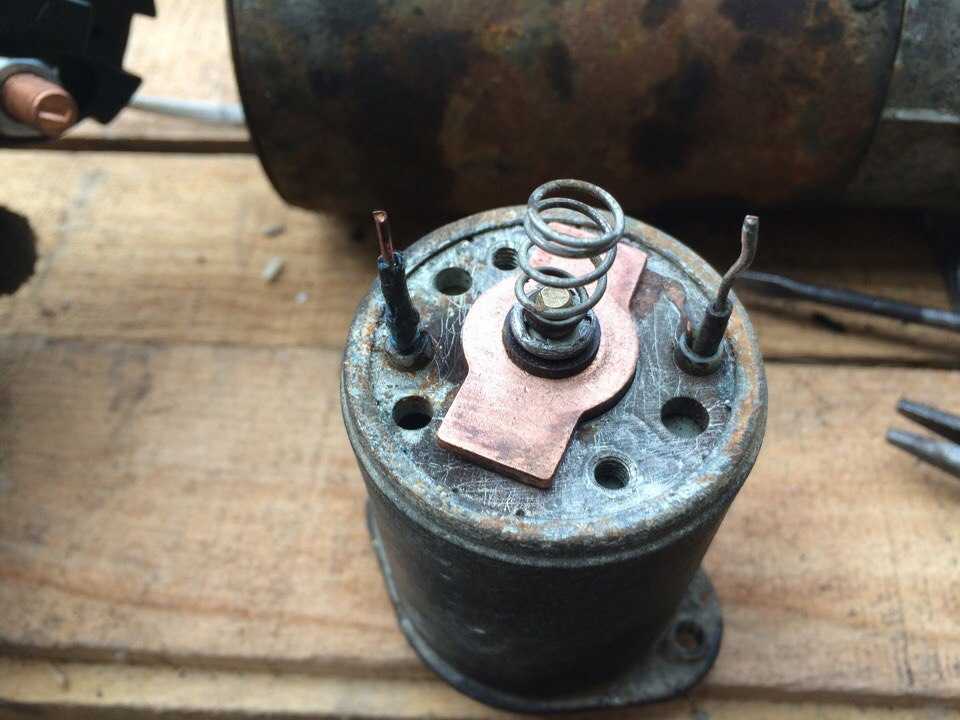

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте.

Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом. Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.

Втягивающее реле стартера: как проверить и отремонтировать

Стартер перестает выполнять возложенные на него функции при неисправности втягивающего реле. В отличие от других приборов подобного назначения, оно не только замыкает своими контактами электрическую цепь, но и обеспечивает механическое зацепление бендикса и венца маховика на время запуска двигателя. Такого двоякого предназначения нет, пожалуй, больше ни у одного узла автомобиля. Учитывая важность втягивающего реле стартера для нормальной эксплуатации машины, знания о его предназначении и устройстве будут совсем не лишними, а теория ремонта наверняка пригодится на практике.

Устройство

Конструктивно тяговое реле, именно так его называют во всех мануалах, представляет собой мощный электромагнит. От большинства соленоидов его отличает наличие двух обмоток, втягивающей и удерживающей. Реле имеет мощные, нормально разомкнутые контакты и шток, на котором закреплена металлическая вилка.

Втягивающее сделано в виде законченного, самостоятельного узла и установлено на стартере. Корпус реле цилиндрический, выполнен из металла. С тыльной стороны его закрывает крышка из диэлектрического материала, на которой закреплены 3 клеммы. Две из них предназначены для питания стартера, третья – втягивающая обмотка реле. Корпус может быть как разборным, так и нет, в зависимости от производителя и модели. Возврат втягивающего реле стартера в исходное положение осуществляется за счет мощной пружины.

Принцип работы

Для чего вообще приходится устанавливать тяговое реле? Дело в том, что стартер потребляет большой ток. Это десятки, а то и сотни ампер в режиме полного торможения. Поэтому подключить его напрямую к замку зажигания не получится, его контакты сразу сгорят. Нужно использовать дополнительное реле. Оно должно иметь мощные контакты, а значит, большую потребляемую мощность, что создаст дополнительную нагрузку на аккумулятор. Кроме того, возникли бы вопросы с подключением проводов стартера, имеющих большое сечение. Втягивающее реле стартера, благодаря своей конструкции, лишено этих недостатков.

Теперь непосредственно принцип работы. При повороте ключа зажигания в положение, включающее стартер, на втягивающую обмотку подается плюс. Реле срабатывает и своими контактами замыкает цепь питания стартера. Но это еще не все. Конструктивно сделано так, что втягивающая обмотка включена последовательно со стартером. Это предотвращает излишнее потребление тока в первый момент. Затем втягивающая обмотка шунтируется собственными контактами и отключается, а реле остается в работе благодаря одерживающей. Она не такая мощная, а значит, потребляет меньший ток. Благодаря тому что втягивающее реле установлено непосредственно на стартере, удалось решить проблему с подключением, потребовался только один длинный провод большого сечения.

Одновременно с электрической начинает работать и механическая часть реле. Шток втягивающего отходит назад вместе с сердечником. Вилка при этом движется вперед, бендикс входит в зацепление с венцом храповика. Стартер начинает вращать коленвал двигателя.

Неисправности втягивающего

Все повреждения тягового реле обычно связаны с длительной эксплуатацией и большими механическими, а также токовыми нагрузками. В первую очередь можно выделить следующие неисправности:

1. Износ электрических контактов, «пятаков», как их называют специалисты. Чаще всего они «подгорают» под воздействием больших токов.
2. Обрыв или короткое замыкание обмотки реле.
3. Неисправность возвратной пружины.
4. Повреждения движущихся элементов.

При любой из перечисленных неисправностей запуск двигателя будет затруднен или вовсе невозможен. Правда, некоторые из них можно исправить без существенных затрат. К примеру, на автомобилях ВАЗ втягивающее реле стартера является разборным, а значит, и ремонтопригодным.

Признаки неисправности

Тяговое реле – тот редкий случай, когда можно почти достоверно установить причину неисправности по симптомам. Основными из них являются:

• отсутствие реакции стартера на поворот ключа;
• втягивающее реле стартера щелкает, но вращения коленвала нет;
• якорь стартера крутится «вхолостую»;
• бендикс не возвращается в нейтральное положение после запуска двигателя.

Несмотря на то что в большинстве случаев причина неисправности очевидна, в этом желательно убедиться.

Проверка втягивающего

Диагностика элемента достаточно эффективна и не требует дефицитных инструментов и сложных измерительных приборов. Более того, она не займет много времени, так как проверить втягивающее реле стартера можно без его демонтажа. Рассмотрим основные способы проверки:

1. При повороте ключа не слышно характерного щелчка втягивающего. В этом случае, кроме тягового реле, неисправны могут быть замок зажигания и электропроводка. Точно установить это можно с помощью контрольной лампы. Одним контактом ее необходимо подключить к «массе» автомобиля, другим – к втягивающей обмотке (плоский контакт на крышке реле). Переводим ключ зажигания в положение «стартер». Если лампа горит – проблема в тяговом реле. В противном случае нужно искать другие причины. При наличии мультиметра проверить реле можно, измерив напряжение. Для этого нужно подключить его щупы вместо контрольной лампы.
2. Часто при попытке завести автомобиль слышны щелчки втягивающего, но стартер не крутит. Причин также может быть несколько, начиная от разряженной батареи и заканчивая контактами реле. Убедиться в этом несложно. Достаточно замкнуть контакты цепи стартера (две больших клеммы на крышке втягивающего). Специалисты делают это прямо на автомобиле, но при отсутствии навыков стартер лучше снять, так удобнее, а главное – безопаснее. Если при замыкании контактов проводником соответствующего сечения стартер начинает работать, значит, подгорели «пятаки», потребуется разборка или замена втягивающего.

Снятие реле

После того как неисправность локализована и поломка втягивающего достоверно установлена, можно переходить к его демонтажу. Производится он в следующей последовательности:

1. Снять клеммы с аккумулятора.
2. Демонтировать стартер.
3. Ключом на 13 открутить гайку клеммы провода щеточного узла.
4. Вывинтив 2 болта, отсоединить втягивающее от стартера. При этом нужно следить, чтобы сердечник остался внутри.

Теперь можно приступить к ремонту втягивающего реле стартера. Правда, возможно это только в том случае, если оно разборное.

Ремонт реле

Сложность этого процесса сильно зависит от модели автомобиля и характера повреждения. В данном случае будет рассмотрено восстановление работоспособности контактов на примере втягивающего реле стартера 2109. Последовательность ремонта следующая:

1. Снять реле со стартера.
2. Открутить два болта на его задней крышке.
3. Отпаять оба контакта на крышке.
4. Снять ее, открывается доступ к контактам.
5. Вынуть их, открутив две гайки на 13.
6. Контакты хорошо очистить от нагара. При необходимости исправить деформацию, вызванную перегревом.
7. Сборка производится в обратном порядке.

Стоит отметить, что приведенный пример – один из немногих случаев, когда стоит осуществлять ремонт втягивающего. Дело в том, что достаточно трудно найти на него запасные части. Поэтому в большинстве случаев проблема решается заменой втягивающего реле стартера на новое.

Заключение

Сейчас в продаже имеются так называемые редукторные стартеры. На заводе их не ставят, но нет никакой гарантии, что этого не сделал предыдущий владелец автомобиля. Втягивающие реле на них не взаимозаменяемы. Поэтому прежде чем покупать новое, нужно сначала уточнить, какой именно стартер стоит на автомобиле.

Симптомы неисправности пускового реле и как проверить?

1. Введение

Прежде чем двигатель заведется и заведется, когда вы садитесь в машину и запускаете ее, необходимо выполнить ряд шагов. Реле стартера является одним из наиболее важных и часто упускаемых из виду компонентов в любой системе зажигания автомобиля. Пусковое реле представляет собой небольшое электрическое устройство, расположенное в пусковой цепи двигателя с большой силой тока. Реле — это всего лишь переключатель дистанционного управления, который регулирует ток в сильноточной цепи. Реле стартера в автомобиле использует умеренный ток выключателя зажигания, чтобы замкнуть гораздо более мощную цепь стартера.

Реле стартера и соленоид стартера работают вместе, чтобы запустить механизм стартера в нескольких автомобильных приложениях. Цепь соленоида стартера в некоторых случаях может управляться непосредственно выключателем зажигания. Обычно это небольшие транспортные средства, и стартеру не требуется большой ток для работы.

В этой статье мы расскажем вам все, что вам нужно знать о пусковых реле: их функции, их расположение в автомобиле и принцип их работы. Мы также включаем информацию о признаках неисправного пускового реле, о том, как его проверить и как заменить или отремонтировать неисправное пусковое реле. продолжить чтение.

видео. Как проверить симптомы неисправного пускового реле

2. Функция пускового реле

Между аккумуляторной батареей автомобиля и стартерным двигателем реле стартера действует как замыкатель или прерыватель цепи. Это помогает увеличить ток батареи, так что требуется меньший ток для зажигания. По описанию это переключатель между пусковым соленоидом и пусковым двигателем.

Когда вы поворачиваете ключ зажигания или нажимаете кнопку запуска автомобиля, генерируется большой ток. Стартеру требуется значительный ток, а замок зажигания не может управляться. Если реле нет, то оно сгорит.

При выходе из строя пускового реле автомобиль может не завестись. Как мы увидим позже, существует множество причин, по которым этот компонент может выйти из строя. Они также требуют различных обработок в зависимости от характера и серьезности опасности. Некоторые поддаются ремонту, а некоторые требуют установки новых реле.

3. Как реле стартера работает с другими?

Когда вы включаете зажигание, ключ активирует реле стартера, которое подает питание на соленоид стартера, а соленоид подает питание на стартер.

При повороте ключа зажигания реле стартера передает небольшую мощность на соленоид стартера, а соленоид потребляет большой ток непосредственно от автомобильного аккумулятора. Это активирует соленоид, который подает питание на стартер, а стартер вращает маховик.

Все современные лаунчеры следуют этой процедуре. Чтобы стартер зацепил и повернул маховик, питание подается на реле стартера через соленоид. При запуске автомобиля пусковое реле необходимо.

4. Положение пускового реле

Расположение пускового реле зависит от типа и модели автомобиля. Блок предохранителей (также называемый блоком питания), приборная панель под панелью предохранителей или правое крыло — все это возможные места. В большинстве автомобилей он будет находиться под капотом, в большой коробке с черной крышкой. Здесь устанавливаются автомобильные предохранители и реле. Его еще называют блоком предохранителей. Эта коробка обычно устанавливается со стороны водителя транспортного средства.

Провода входят и выходят из реле. Однако многие другие реле имеют похожий внешний вид в автомобилях. Блок предохранителей с реле стартера, установленный под приборной панелью, бывает сложно найти или даже снять. Может быть нетрудно найти пусковое реле, прикрепленное к стене крыла. Эти реле обычно имеют цилиндрическую форму и могут быть идентифицированы по монтажным стойкам и выводам. Если вы не уверены, какое из них является пусковым реле, обратитесь к руководству по обслуживанию.

5. Признаки выхода из строя реле стартера

Реле стартера, как и другие механические и электронные компоненты автомобиля, проявляет признаки неисправности, прежде чем окончательно остановится. Ниже перечислены некоторые признаки повреждения или износа реле стартера. Если вы видите эти предупреждающие знаки, запишитесь на прием к местному сертифицированному механику, чтобы провести тщательный осмотр вашего автомобиля, поскольку эти симптомы могут указывать на проблему с другими компонентами.

Когда мы выключаем зажигание, пусковой соленоид и двигатель должны перестать работать. Если реле стартера не работает в этом порядке, двигатель не запустится. Вероятно, главные контакты уже спаяны между собой, в замкнутом положении. Если это произойдет, реле стартера будет заблокировано в положении запуска, что приведет к повреждению стартера, цепи, реле и приводного маховика, если не принять меры немедленно.

1) Автомобиль не заводится

Невозможность запуска автомобиля является одним из наиболее очевидных признаков поломки автомобиля. Хотя многие потенциальные сбои могут помешать запуску автомобиля, неисправность пускового реле часто является источником проблемы. Чтобы понять почему, мы должны сначала лучше понять функцию реле стартера.

Когда вы поворачиваете ключ зажигания, ваша батарея встряхивается, высвобождая электрический разряд. Стартер приводится в действие этой энергией и запускает двигатель. Пусковое реле замыкает цепь до того, как достигнет стартера, но также увеличивает ток аккумулятора, когда он проходит через него.

Неисправное реле стартера не позволит аккумулятору подавать электрический сигнал на стартер. Поэтому, сколько бы раз вы ни поворачивали ключ, ваш двигатель не заведется. При повороте ключа, если цепь не разорвана, можно услышать щелчок. В любом случае вам следует обратиться за профессиональной помощью, чтобы оценить симптомы и точно диагностировать причину.

2) Пусковое реле остается разомкнутым после запуска двигателя

Пусковое реле и пусковой соленоид подают ток на выключатель зажигания, когда вы включаете зажигание. Стартер вращает гибкую плату, чтобы запустить двигатель, и соленоид подает питание на гибкую плату.

Когда мы выключаем зажигание, пусковой соленоид и двигатель должны перестать работать. Главные контакты реле стартера скорее всего уже спаяны между собой, в замкнутом положении, если оно не срабатывает в таком порядке реле удерживает двигатель запущенным. Если это произойдет, реле стартера будет заблокировано в положении запуска, что приведет к повреждению стартера, цепи, реле и приводного маховика, если не принять меры немедленно.

Обычно это происходит, когда реле касается чего-либо или подвергается воздействию большого количества электричества. Поскольку эта проблема может повредить всю загрузочную систему, ее необходимо диагностировать и устранять немедленно.

3) Стартер издает щелчок

Реле обычно работают по принципу «все или ничего». Он либо отправляет весь ток, либо ничего не отправляет. Однако при выходе из строя реле стартера может быть отправлена ​​только часть сигнала.

Реле стартера издает щелчок, но двигатель не вращается, что указывает на то, что на стартер не поступает достаточный ток от реле. Это также может быть признаком низкого или разряженного аккумулятора. Только когда он передает на стартер достаточный ток, реле начинает работать. Меньшая мощность может повредить все пусковое устройство или привести к тому, что автомобиль не заведется, что будет сопровождаться раздражающим щелчком.

Оба этих состояния могут быть вызваны коррозией или старением реле с поврежденными контактами. Очистка контактных точек для обеспечения правильного потока или замена старого реле — это единственные два варианта ремонта. Зачистите корродированную поверхность реле наждачной бумагой или скребком для гравия. Вы можете заменить реле, чтобы получить большую мощность, или обратиться к профессиональному механику.

4) Автомобиль заводится с перерывами

Когда реле стартера работает, оно передает питание на стартер при каждом его включении. Однако мусор, грязь и высокие температуры могут загрязнить этот ингредиент. Коррозия и остатки в цепи ограничивают прохождение тока. Из-за этих условий пусковое реле может работать с перерывами.

Реле стартера является основным компонентом системы зажигания и имеет очень мало подвижных компонентов, поэтому редко выходит из строя. Однако, когда это происходит, это связано с проблемами проводимости. Если реле исправно, возможно, повреждено или проржавело соединение проводов под капотом.

6. Как проверить пусковое реле?

Материал:

1. Полностью заряженный аккумулятор
2. Технология производства переносных соединительных кабелей
3. Пищевая сода, вода и проволочная щетка

Инструмент:

Защитные очки и перчатки

Шаг 1

Убедитесь, что автомобиль надежно припаркован, а коробка передач находится в нейтральном или припаркованном состоянии. Работая под капотом, вы не хотите, чтобы автомобиль случайно двинулся вперед.

Шаг 2

Перед тестированием подготовьте полностью заряженный аккумулятор и переносную перемычку. Или вы можете проверить автомобильный аккумулятор, чтобы убедиться, что он полностью заряжен, а не является источником вашей проблемы. В течение всего теста обратите внимание на то, как подключить соединительный кабель к клемме аккумулятора.

Шаг 3

Проверьте соединительные клеммы на аккумуляторе и стартере. Убедитесь, что на них нет ржавчины, масла, пыли и мусора. Перед очисткой заржавевших клемм отсоедините отрицательный кабель аккумуляторной батареи и отложите его в сторону. Снимите положительный кабель аккумулятора с аккумулятора и отложите его в сторону. Следите за тем, чтобы кабели случайно не коснулись клемм аккумуляторной батареи. Используйте пищевую соду, воду и проволочную щетку, чтобы очистить ржавые клеммы. При необходимости очистите клемму стартера.

Если возможно, отсоедините кабель аккумулятора.

Шаг 4

Необходимо следить за кабелем от пускового соленоида к пусковому реле. На реле четыре вывода. Два меньших провода используются для «включения» реле и идут от критической цепи включения. Два больших провода соединяются от аккумулятора к стартеру, по которому передается напряжение аккумулятора. Отсоедините провода от реле стартера и пометьте два меньших провода, чтобы их можно было правильно подключить. Подключите один конец перемычки к заземлению корпуса. Клемма 86 должна быть подключена к другому концу.

Шаг 5

Подсоедините перемычку к положительной клемме аккумулятора. Так как связь между аккумулятором и стартером оборвалась, перемычку можно включить на короткое время. Для измерения сопротивления между клеммами 30 и 87 следует использовать цифровой вольтметр. Его сопротивление должно быть менее 1 Ом. Если сопротивление больше 1 Ом, реле не работает. Реле нужно заменить.

7. Как заменить звезду

звон реле?

Установите перемычку между положительной и отрицательной клеммами аккумулятора. Теперь вы можете ненадолго оставить соединение перемычкой после того, как соединение аккумулятора со стартером было отключено. Между клеммами 30 и 87 измерьте сопротивление цифровым вольтметром. Требуется сопротивление менее 1 Ом. Если сопротивление больше 1 Ом, пусковое реле не сработает. Реле необходимо заменить.

Подготовка материала: защитные очки, защитная нить

Инструменты: плоскогубцы, гаечные ключи, провода

1) Как правильно разобрать пусковое реле?

Вы можете открыть капот и отключить отрицательную клемму аккумулятора, если это блок предохранителей, чтобы запустить реле. Далее найдите блок предохранителей. Обычно коробка с черной крышкой. Если вы не можете найти пусковое реле, воспользуйтесь инструкцией. Определите положение пускового реле по информации на крышке блока предохранителей. Затем снимите пусковое реле.

Если это реле из глиняной стены, следуйте приведенному ниже методу, чтобы избавиться от него. Во-первых, используйте гаечный ключ, чтобы снять клеммы аккумулятора. Во-вторых, отсоедините провода, подключенные к клеммам реле. Используйте гаечный ключ, чтобы удалить болты, соединяющие провода с колонкой реле. Две большие и две маленькие стойки служат точками соединения. В-третьих, снимите реле с брызговика, открутив крепежные винты.

2) Как установить пусковое реле

Процесс установки пускового реле блока предохранителей прост. Нет никаких гаек или винтов, которые нужно затягивать, и не нужно беспокоиться о крутящем моменте.

Принеси новое реле. Медленно и медленно вставляйте реле, пока оно не достигнет конца седла клапана, совместив штифты с прорезями в блоке предохранителей. Закройте крышку и снова подключите клеммы аккумулятора, которые были отключены при снятии старого реле.

Выполните следующие действия, чтобы установить пусковое реле на брызговик.

Поместите реле на монтажную поверхность и закрепите его там. Вставив и затянув винты, прикрепите реле к стенке крыла. Установите цепь стартера и провода аккумуляторной батареи, следя за тем, чтобы не подсоединить неправильные провода к неправильным полюсам. Подсоедините аккумуляторный кабель, который был отсоединен ранее.

После завершения установки проверьте и запустите систему. Завести эту машину не должно быть никаких трудностей. В этом случае проверьте провода и соединения. Убедитесь, что соединение надежное, а пусковое реле на стене крыла правильно подключено. Если не получается разобраться в проблеме, нужно смотреть на другие компоненты системы загрузки. Или попросите механика проверить машину.

3) Проводка пускового реле

Провод устанавливается на соединительную стойку реле стартера, установленную на крыле. Обычно эти выводы подключаются в процессе установки. Для безопасной работы реле должно быть правильно подключено. На этом рисунке показано, как подключить четырехконтактное реле стартера 9.0005

Шаг 1

Отсоедините положительную клемму аккумулятора. Во избежание несчастных случаев закрепите оголенный конец. Можно сделать это скотчем.

Этап 2

Толстые пусковые кабели соленоида можно найти здесь. Подсоедините его к большой шпильке или стойке реле. Затяните крепежные болты, чтобы зафиксировать соединение. Поскольку реле стартера не имеет полярности, к какому большому проводу вы подключаете провод

Шаг 3

Подготовьте проводку замка зажигания. Обычно они тоньше пусковых кабелей, поскольку пропускают лишь ограниченный ток. Один из двух проводов должен быть подключен к небольшой шпильке на реле. Подсоедините оставшуюся маленькую стойку к другому проводу.

В некоторых эстафетах есть только один маленький пост. В этом случае подсоедините провод зажигания к крепежному винту или болту. Любая другая часть корпуса реле также может быть подключена к нему. Это связано с тем, что небольшой вывод реле обычно заземлен.

Четвертый

Подсоедините оставшиеся толстые провода к одному огромному стержню или столбу. Это кабель, соединяющий плюсовую клемму аккумулятора.

Наконец, включите зажигание, чтобы проверить провод реле. Запуск двигателя и проворачивание коленчатого вала не должны вызывать затруднений. Если это все еще не работает, проверьте провода еще раз, чтобы убедиться, что каждый кабель подключен к правильной клемме и надежно.

8. Заключение

В автомобиле, которому требуется пусковое реле, очень важно проверить исправность пускового реле. Это стандартный аспект ежедневного технического обслуживания автомобиля. Это может уберечь вас от неприятностей и оказаться в ловушке в отдаленных местах. Первый шаг — понять, как работают реле и как определить неисправные реле на ранней стадии.

Мы надеемся, что это руководство по реле стартера предоставило вам достаточно знаний, чтобы помочь вам решить проблему с реле стартера, которая вызвала проблемы с запуском автомобиля. Теперь вы можете распознать признаки отказа пускового реле и как его проверить.

9. Часто задаваемые вопросы о пусковом реле

1) Можете ли вы починить пусковое реле?

Если реле стартера выйдет из строя, вы не сможете запустить двигатель. Повреждение реле стартера обычно вызвано коротким замыканием из-за плохого подключения питания на стартере. Неработающие реле нельзя снимать для ремонта; для того, чтобы запустить двигатель, необходимо установить новый.

2) Легко ли заменить пусковое реле?

При наличии подходящего инструмента и знания того, какой провод к какой клемме подключать, процесс замены реле стартера должен быть простым. Реле блока предохранителей проще. Обычно это включает в себя отсоединение старого реле, а затем подключение нового реле.

3) Сколько стоит замена пускового реле?

Без учета затрат на запуск реле предполагается заплатить около 30 долларов. С учетом стоимости приобретения компонентов общая стоимость установки нового реле составляет приблизительно 50 долларов США.

4)Сколько работает пусковое реле?

Обычно пусковое реле работает более 100 миль. Эти детали долговечны, имеют всего несколько движущихся частей, поэтому износ минимален. Наибольшую угрозу жизни пускового реле обычно представляет перегорание контактов.

5) Пусковое реле такое же, как пусковой соленоид?

В большинстве случаев реальное реле стартера представляет собой небольшой черный куб, подключенный к блоку электрических предохранителей/реле в машинном отделении, а соленоид стартера (в большинстве случаев) напрямую соединен со стартером на двигателе (хотя и Иногда находится в другом месте машинного отделения).

4 Признаки неисправности реле стартера



Реле стартера замыкает контакты для включения большего тока от малого тока, поступающего из цепи замка зажигания.

Таким образом, он действует как выключатель соленоида стартера и стартера в автомобиле.

Реле стартера редко выходят из строя, но когда это происходит, это может означать много неприятностей, потому что ваш автомобиль не заведется.

Несколько причин могут привести к выходу из строя реле стартера, в том числе коррозия контактов, неисправная цепь, спаивание контактов или просто слишком старое реле.



Неисправное реле стартера имеет 4 общих симптома.





#1. Автомобиль, который не заводится



Неспособность завести автомобиль является одним из основных признаков того, что реле стартера повреждено и требует немедленной проверки.

Если при включении зажигания машина молчит; ни щелчка, ничего, значит ток через катушку реле не течет. Таким образом, катушка не намагничивается достаточно сильно, чтобы притянуть якорь, чтобы включить цепь батареи.

В результате через соленоид стартера и стартер протекает нулевой ток, и двигатель не запускается.

Включите другие автомобильные аксессуары или устройства, использующие батарею, чтобы убедиться, что батарея работает и находится в хорошем состоянии.

Если подтверждено, что батарея не разряжена, может потребоваться ремонт или полная замена стартера.





#2. Серия быстрых щелчков реле стартера



Быстрые щелчки показывают, что реле не выдает ток, достаточный для притяжения якоря.

Так как безуспешно пытается замкнуть контакты во время включения и выключения, то в результате серия щелчков.

Возможной причиной этой проблемы может быть недостаточная проводимость из-за выгорания контактов или изношенных выводов, которые минимизируют величину протекающего тока.

И то, и другое может быть следствием чрезмерно устаревшего реле, эффективность которого ухудшилась. Устранение неисправности заключается в обеспечении бесперебойного протекания тока через катушки реле, а также в отсутствии грязи и коррозии на контактах.

Контакты можно очистить от ржавчины с помощью наждачной бумаги. В случае реле, которое простояло слишком долго, новое легко решило бы проблему.





#3. Реле стартера, которое остается включенным даже после запуска двигателя



Когда вы включаете ключ зажигания, реле стартера включается, и стартер и соленоид стартера начинают работать.

Выключение ключа или кнопки зажигания должно иметь противоположный эффект: двигатель и соленоид стартера должны прекратить работу.

Если этого не происходит и реле стартера остается включенным даже спустя долгое время после запуска двигателя, реле неисправно.

Возможно, контакты реле приварились друг к другу, что происходит из-за воздействия больших токов с течением времени.

Необходимо принять незамедлительные меры, так как такая неисправность может привести к повреждению всей системы стартера.





#4. Случайные и нерегулярные сбои при запуске двигателя



Бывают случаи, когда запуск двигателя невозможен, но при выключении и повторном включении ключа зажигания двигатель запускается.

Этот симптом указывает на возможное повреждение реле стартера.

В основном это связано с скоплением грязи и мусора на контактах или выводах в результате длительного воздействия.

Грязь вызывает случайное уменьшение тока, протекающего через цепь.
