Усилитель низкой частоты класс «А» на полевом транзисторе.Звук чистый,КПД небольшой | Электронные схемы

усилитель низкой частоты на полевом транзисторе

усилитель низкой частоты на полевом транзисторе

Простой усилитель низкой частоты работающий в классе «А».При напряжении питания 34 В и при входном напряжении звука 3.5 Вольт,развивает выходную мощность 10 Вт.Название усилителя-усилитель Зена.

Сам усилитель собран на одном полевом транзисторе IRFP044N и работает в однотактном режиме.Стабилитрон ограничивает уровень входного сигнала.На транзисторах VT1-VT2 собран источник тока,который ограничивает ток для VT3.При превышении тока через транзистор VT2, на резисторе R6 будет падение напряжения,которое окажется достаточным,чтобы открыть транзистор VT1 и ограничить тем самым напряжение между затвором и истоком VT2.Вместо источника тока на транзисторах,его можно собрать из резисторов подключенных в параллель.Мощность такого резистора должна быть не меньше 50- 60 Вт.

усилитель класса А на полевом транзисторе или усилитель Зена

усилитель класса А на полевом транзисторе или усилитель Зена

Для начала настройка источника тока.К истоку VT2 подключил галогенную лампу на 35 Вт*12В. При 12 Вольт,ток через лампу будет проходить на уровне 2.1 А вместо почти 3 А.

как настроить усилитель низкой частоты класса А

как настроить усилитель низкой частоты класса А

Далее,весь усилитель настраивают подстройкой сопротивления резистором R9,им надо выставить ток покоя.Если при касании входа УНЧ жалом отключенного от сети паяльника ток на блоке питания будет увеличиваться,значит надо подстройкой R9 выставить такой ток покоя,при котором ток увеличиваться не будет при касании паяльником.При питании 25 Вольт ток покоя будет 2.6 Ампер.При прослушивании музыки,ток на блоке питания будет уменьшаться а не увеличиваться.

Плюс усилителя класса А: простая схема и настройка,минимум нелинейных искажений сигнала,звук действительно «чистый».

Минус усилителя: это низкое КПД усилителя,которое составляет 20-25 %.Транзистор всегда открыт,даже если на входе нет звука.В звук пойдет 10 Вт,а на нагрев 40 Вт.Радиатор или теплоотвод для транзистора нужен довольно большого размера.Несмотря на это,такие усилители еще вроде производят,но на радиолампах.

у

А, B, AB, D, G, H / Хабр

Здравствуй, Хабр!

В данной статье мы рассмотрим звуковые усилители классов: А, B, AB, D, G, H

Сначала рассмотрим классы по положению рабочей точки. Каждый транзистор имеет выходную характеристику, которую можно найти в DataSheet.

Пример характеристики на рисунке ниже.

Выходная характеристика транзистора.

Именно с помощью данной характеристики мы сможем выбрать класс усилителя по положению точки покоя.

Выходная характеристика показывает какой ток нам нужно задать базе транзистора, для того чтобы получить определённый класс усилителя, также мы узнаем Iк.


Класс А

Класс А — это такой режим работы усилительного элемента, при котором входные значения, проходя через усилительный элемент не прерывается. То есть точно повторяет входной сигнал.

Усилительный элемент приоткрыт всегда и точно повторяет отрицательную и положительную волну.


Класс B

Элемент, работающий в данном классе способен усиливать только одну полуволну, положительную либо отрицательную.

Такой класс используют в двухтактных усилителях, где положительную полуволну усиливает один транзистор, а отрицательную другой.

Двухтактный усилительный каскад класса В. Но на выходе усилителя работающего в данном классе мы имеем искажение. Данное искажение называется «Ступенькой».

Для устранения данного искажения нужно перейти к классу АВ. На рисунке ниже показаны два класса усилителя В и АВ и их выходные сигналы относительно входным.


Класс D

Принцип действия данного класа. В данном режиме работы, транзистор либо открыт либо полностью заперт. Это достигается с помошью модулятора ШИМ сигнала. Именно это дает такому каскаду кпд свыше 90% (практически на любых мощностях).

Минусом данного каскада являются искажения. Они вознакают из-за способа модуляции так-как существует «мертвый» период который необходим для предотвращения сквозных утечек.

Также сильными источниками искажений являются L и C элементы в фильтре (НЧ).

Усилители класса G и H

Сначала поговорим о питании усилителей. Для получения большой мощности, необходимо иметь большое напряжение питания.

Но сигнал входной и соответственно выходной не всегда обладают большой амплитудой и на маленькой мощности большое напряжение питания не является необходимым, более того КПД данного усилителя на маленькой мощности падает.

Отсюда и вытекают классы усилителей G и H.

Отличие данных усилителей заключается в питании, напряжение которого меняется при необходимости, а в зависимости какой класс G или H оно меняется либо ступенчато, либо плавно.

В усилителе класса H напряжение питания меняется плавно то есть транзисторы находятся в усилительном режиме, а в классе G оно меняется ступенчато, транзисторы в данном классе находятся в ключевом режиме (полностью открыты или полностью заперты).

Усилитель класса H

Усилитель класса G

Вывод: Усилители для комфортного прослушивания звукового тракта в домашних условиях должны работать в классе А, АB или D.

Спасибо за внимание.

УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ КЛАСС А

Усилители для наушников менее популярны чем полноценные УНЧ к АС, но многие аудиофилы всё-же интересуются такими конструкциями на основе полевых транзисторов и радиоламп. Среди многих классов аудиоусилителей, большинство работают в классе AB, который характеризуется относительно высокой энерго эффективностью и низким уровнем искажений.

Класс A характеризуется более низким КПД, потому что через элементы силового каскада (лампа, транзистор), независимо от того подается сигнал или нет, постоянно течет высокий ток покоя, что приводит к большим потерям мощности. Как следствие высвобождается большое количество тепла, которое необходимо отводить за пределы корпуса.

Но усилители класса А, несмотря на свои недостатки, пользуются интересом среди меломанов благодаря своим многочисленным преимуществам: более мягкий звук, хорошая динамика и малые искажения. Усилители для наушников имеют гораздо меньшую мощность, чем обычные усилители звука для колонок, поэтому отличаются более простой конструкцией. Для питания типичных 32-омных наушников достаточно УНЧ мощностью 100-200 милливатт, так что несмотря на работу в классе A, не возникает серьезных проблем с отводом тепла.

Усилитель для наушников — варианты схем

Усиление тут не должно быть большим — 2-5 достаточно для питания наушников от магнитофона или другого источника с высоким уровнем сигнала. Например DVD-проигрыватели имеют высокий уровень выходного сигнала (2 В), поэтому возможно питание наушников с коэффициентом усиления 1 (то есть без усиления). Будем использовать это свойство для построения простейшего усилителя, состоящего из одного активного элемента (транзистор или лампа).

В простейших усилителях для обеспечения адекватной эффективности тока и низкого выходного сопротивления, в качестве выходных элементов используется транзистор или лампа, работающая в конфигурации повторителя. Схема следовательно работает без усиления.

УНЧ с одним транзистором. Это самый простой усилитель, построенный на одном транзисторе типа MOSFET. Можете использовать любой транзистор, например дешевые и легкодоступные IRF 530-540, IRF 630-640 или BUZ10, BUZ11.

Делитель напряжения, состоящий из резисторов R1 и R2, обеспечивает правильную полярность затвора G транзистора. Напряжение смещения должно быть около 10 В. Ток смещения, протекающий через транзистор, настраивается с помощью резистора R4. Ток, достаточный для питания популярных наушников мощностью до 100 мВт, должен составлять около 100 мА. Значение тока можно увеличить, например, до 150-300 мА, помня, однако, что с увеличением тока потери мощности возрастают как на транзисторе T1, так и на резисторе R4.

Поскольку на резисторе R4 будет выделяться много тепла, его мощность должна быть не менее 5 Вт. Значение сопротивления следует подбирать экспериментально. Это будет зависеть от напряжения питания и значения выходного тока, которого хотите достичь, как правило оно будет меньше 30 Ом.

Питание усилителя от 12-15 В постоянного тока вполне достаточно. Напряжение должно быть стабилизировано, например с помощью стабилизатора 7812, 7815 или LM317 (плюс 2 резистора для установки напряжения). Оба канала могут питаться от одного источника питания.

На транзисторах и на стабилизаторе следует размещать небольшие радиаторы, например, из алюминиевой пластины. Более высокий ток требует большего по размерам радиатора.

Чтобы улучшить параметры усилителя, стоит добавить источник тока в цепь питания транзистора T1, то есть просто стабилизатор (как в этом УНЧ). Источник тока обеспечивает неизменный базовый ток протекающий через транзистор, что делает его независимым от рабочей температуры транзистора, а нелинейные искажения также уменьшаются. Источником тока может быть включенный стабилизатор напряжения LM317. Регулирование осуществляется с помощью резистора R4 со значением несколько Ом. Его следует выбирать так, чтобы получить желаемое значение тока схемы.

Более удобным способом стабилизировать ток является использование второго полевого транзистора, идентичного T1. Регулировка тока осуществляется путем изменения напряжения смещения затвора G транзистора T2, то есть с помощью регулировки потенциометра P2. Из-за различных потенциалов на транзисторах T1 и T2 их нельзя размещать на общем радиаторе, используйте шайбы и винты с изоляцией.

Конечно, усилитель также должен питаться от стабилизированного напряжения 12-15 В. Как видите, для построения такого усилителя для наушников не нужно много радиоэлементов. Данный усилитель может быть построен на универсальной печатной плате или даже навесным монтажом.

Добавим в схему предусилитель

Все схемы усилителей, представленные выше, имели коэффициент усиления менее 1, поэтому необходимо запитать их звуковым сигналом высокой амплитуды. Чтоб сделать усилитель более универсальным, в котором музыкальный сигнал усиливается в несколько раз, предварительный усилитель добавляется к усилителю мощности — на основе одного или нескольких транзисторов или на лампе. Усиления напряжения в 2-5 раз достаточно, потому что обычно наушники характеризуются высокой эффективностью (обычно более 90 дБ) и небольшим уровнем сигнала, необходимого для управления ими.

Вот схема для создания полноценного усилителя для наушников на основе полевых транзисторов, работающих также в классе A. Питание однополярное, сам УНЧ требует +15 В (с учётом падения напряжения на стабилизаторе берем 17-20 вольт.

   Форум по УНЧ

   Форум по обсуждению материала УСИЛИТЕЛЬ ДЛЯ НАУШНИКОВ КЛАСС А





MINILED И MICROLED ДИСПЛЕИ

Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.


МИКРОФОНЫ MEMS

Микрофоны MEMS — новое качество в записи звука. Подробное описание технологии.


Простые унч на транзисторах. Транзисторный усилитель класса а своими руками. Усилитель с трансформаторным выходом

Схема № 1

Выбор класса усилителя . Сразу предупредим радиолюбителя — делать усилитель класса A на транзисторах мы не будем. Причина проста — как было сказано во введении, транзистор усиливает не только полезный сигнал, но и поданное на него смещение. Проще говоря, усиливает постоянный ток. Ток этот вместе с полезным сигналом потечет по акустической системе (АС), а динамики, к сожалению, умеют этот постоянный ток воспроизводить. Делают они это самым очевидным образом — вытолкнув или втянув диффузор из нормального положения в противоестественное.

Попробуйте прижать пальцем диффузор динамика — и вы убедитесь, в какой кошмар превратится при этом издаваемый звук. Постоянный ток по своему действию с успехом заменяет ваши пальцы, поэтому динамической головке он абсолютно противопоказан. Отделить же постоянный ток от переменного сигнала можно только двумя средствами — трансформатором или конденсатором, — и оба варианта, что называется, один хуже другого.

Принципиальная схема

Схема первого усилителя, который мы соберем, приведена на рис. 11.18.

Это усилитель с обратной связью, выходной каскад которого работает в режиме В. Единственное достоинство этой схемы — простота, а также однотипность выходных транзисторов (не требуется специальные комплементарные пары). Тем не менее, она достаточно широко применяется в усилителях небольшой мощности. Еще один плюс схемы — она не требует никакой настройки, и при исправных деталях заработает сразу, а нам это сейчас очень важно.

Рассмотрим работу этой схемы. Усиливаемый сигнал подается на базу транзистора VT1. Усиленный этим транзистором сигнал с резистора R4 подается на базу составного транзистора VT2, VT4, а с него — на резистор R5.

Транзистор VT3 включен в режиме эмиттерного повторителя. Он усиливает положительные полуволны сигнала на резисторе R5 и подает их через конденсатор C4 на АС.

Отрицательные же полуволны усиливает составной транзистор VT2, VT4. При этом падение напряжения на диоде VD1 закрывает транзистор VT3. Сигнал с выхода усилителя подается на делитель цепи обратной связи R3, R6, а с него — на эмиттер входного транзистора VT1. Таким образом, транзистор VT1 у нас и играет роль устройства сравнения в цепи обратной связи.

Постоянный ток он усиливает с коэффициентом усиления, равным единице (потому что сопротивление конденсатора C постоянному току теоретически бесконечно), а полезный сигнал — с коэффициентом, равным соотношению R6/R3.

Как видим, величина емкостного сопротивления конденсатора в этой формуле не учитывается. Частота, начиная с которой конденсатором при расчетах можно пренебречь, называется частотой среза RC-цепочки. Частоту эту можно рассчитать по формуле

F = 1 / (R×C) .

Для нашего примера она будет около 18 Гц, т. е. более низкие частоты усилитель будет усиливать хуже, чем он мог бы.

Плата . Усилитель собран на плате из одностороннего стеклотекстолита толщиной 1.5 мм размерами 45×32.5 мм. Разводку печатной платы в зеркальном изображении и схему расположения деталей можно скачать . Видеоролик о работе усилителя в формате MOV скачать для просмотра можно . Хочу сразу предупредить радиолюбителя — звук, воспроизводимый усилителем, записывался в ролике с помощью встроенного в фотоаппарат микрофона, так что говорить о качестве звука, к сожалению, будет не совсем уместно! Внешний вид усилителя приведен на рис. 11.19.

Элементная база . При изготовлении усилителя транзисторы VT3, VT4 можно заменить любыми, рассчитанными на напряжение не менее напряжения питания усилителя, и допустимым током не менее 2 А. На такой же ток должен быть рассчитан и диод VD1.

Остальные транзисторы — любые с допустимым напряжением не менее напряжение питания, и допустимым током не менее 100 мА. Резисторы — любые с допустимой рассеиваемой мощностью не менее 0.125 Вт, конденсаторы — электролитические, с емкостью, не менее указанной на схеме, и рабочим напряжением на менее напряжения питания усилителя.

Радиаторы для усилителя . Прежде чем попробовать изготовить нашу вторую конструкцию, давайте, уважаемый радиолюбитель, остановимся на радиаторах для усилителя и приведем здесь весьма упрощенную методику их расчета.

Во-первых, вычисляем максимальную мощность усилителя по формуле:

P = (U × U) / (8 × R), Вт ,

где U — напряжение питания усилителя, В; R — сопротивление АС (обычно оно составляет 4 или 8 Ом, хотя бывают и исключения).

Во-вторых, вычисляем мощность, рассеиваемую на коллекторах транзисторов, по формуле:

P рас = 0,25 × P, Вт .

В-третьих, вычисляем площадь радиатора, необходимую для отвода соответствующего количества тепла:

S = 20 × P рас, см 2

В-четвертых, выбираем или изготавливаем радиатор, площадь поверхности которого будет не менее рассчитанной.

Указанный расчет носит весьма приблизительный характер, но для радиолюбительской практики его обычно бывает достаточно. Для нашего усилителя при напряжении питания 12 В и сопротивлении АС, равным 8 Ом, «правильным» радиатором была бы алюминиевая пластина размерами 2×3 см и толщиной не менее 5 мм для каждого транзистора. Имейте ввиду, что более тонкая пластина плохо передает тепло от транзистора к краям пластины. Хочется сразу предупредить — радиаторы во всех остальных усилителях тоже должны быть «нормальных» размеров. Каких именно — посчитайте сами!

Качество звучания . Собрав схему, вы обнаружите, что звук усилителя не совсем чистый.

Причина этого — «чистый» режим класса В в выходном каскаде, характерные искажения которого даже обратная связь полностью скомпенсировать не способна. Ради эксперимента попробуйте заменить в схеме транзистор VT1 на КТ3102ЕМ, а транзистор VT2 — на КТ3107Л. Эти транзисторы имеют значительно больший коэффициент усиления, чем КТ315Б и КТ361Б. И вы обнаружите, что звучание усилителя значительно улучшилось, хотя все равно останутся заметными некоторые искажения.

Причина этого также очевидна — больший коэффициент усиления усилителя в целом обеспечивает большую точность работы обратной связи, и больший ее компенсирующий эффект.

Продолжение читайте

– Сосед запарил по батарее стучать. Сделал музыку громче, чтобы его не слышать.
(Из фольклора аудиофилов).

Эпиграф иронический, но аудиофил совсем не обязательно «больной на всю голову» с физиономией Джоша Эрнеста на брифинге по вопросам отношений с РФ, которого «прёт» оттого, что соседи «счастливы». Кто-то хочет слушать серьезную музыку дома как в зале. Качество аппаратуры для этого нужно такое, какое у любителей децибел громкости как таковых просто не помещается там, где у здравомыслящих людей ум, но у последних оный за разум заходит от цен на подходящие усилители (УМЗЧ, усилитель мощности звуковой частоты). А у кого-то попутно возникает желание приобщиться к полезным и увлекательным сферам деятельности – технике воспроизведения звука и вообще электронике. Которые в век цифровых технологий неразрывно связаны и могут стать высокодоходной и престижной профессией. Оптимальный во всех отношениях первый шаг в этом деле – сделать усилитель своими руками: именно УМЗЧ позволяет с начальной подготовкой на базе школьной физики на одном и том же столе пройти путь от простейших конструкций на полвечера (которые, тем не менее, неплохо «поют») до сложнейших агрегатов, через которые с удовольствием сыграет и хорошая рок-группа. Цель данной публикации – осветить первые этапы этого пути для начинающих и, возможно, сообщить кое-что новое опытным.

Простейшие

Итак, для начала попробуем сделать усилитель звука, который просто работает. Чтобы основательно вникнуть в звукотехнику, придется постепенно освоить довольно много теоретического материала и не забывать по мере продвижения обогащать багаж знаний. Но любая «умность» усваивается легче, когда видишь и щупаешь, как она работает «в железе». В этой статье далее тоже без теории не обойдется – в том, что нужно знать поначалу и что возможно пояснить без формул и графиков. А пока достаточно будет умения и пользоваться мультитестером.

Примечание: если вы до сих пор не паяли электронику, учтите – ее компоненты нельзя перегревать! Паяльник – до 40 Вт (лучше 25 Вт), максимально допустимое время пайки без перерыва – 10 с. Паяемый вывод для теплоотвода удерживается в 0,5-3 см от места пайки со стороны корпуса прибора медицинским пинцетом. Кислотные и др. активные флюсы применять нельзя! Припой – ПОС-61.

Слева на рис. – простейший УМЗЧ, «который просто работает». Его можно собрать как на германиевых, так и на кремниевых транзисторах.

На этой крошке удобно осваивать азы наладки УМЗЧ с непосредственными связями между каскадами, дающими наиболее чистый звук:

  • Перед первым включением питания нагрузку (динамик) отключаем;
  • Вместо R1 впаиваем цепочку из постоянного резистора на 33 кОм и переменного (потенциометра) на 270 кОм, т. е. первый прим. вчетверо меньшего, а второй прим. вдвое большего номинала против исходного по схеме;
  • Подаем питание и, вращая движок потенциометра, в точке, обозначенной крестиком, выставляем указанный ток коллектора VT1;
  • Снимаем питание, выпаиваем временные резисторы и замеряем их общее сопротивление;
  • В качестве R1 ставим резистор номинала из стандартного ряда, ближайшего к измеренному;
  • Заменяем R3 на цепочку постоянный 470 Ом + потенциометр 3,3 кОм;
  • Так же, как по пп. 3-5, в т. а выставляем напряжение, равное половине напряжения питания.

Точка а, откуда снимается сигнал в нагрузку это т. наз. средняя точка усилителя. В УМЗЧ с однополярным питанием в ней выставляют половину его значения, а в УМЗЧ в двухполярным питанием – ноль относительно общего провода. Это называется регулировкой баланса усилителя. В однополярных УМЗЧ с емкостной развязкой нагрузки отключать ее на время наладки не обязательно, но лучше привыкать делать это рефлекторно: разбалансированный 2-полярный усилитель с подключенной нагрузкой способен сжечь свои же мощные и дорогие выходные транзисторы, а то и «новый, хороший» и очень дорогой мощный динамик.

Примечание: компоненты, требующие подбора при наладке устройства в макете, на схемах обозначаются или звездочкой (*), или штрихом-апострофом (‘).

В центре на том же рис. – простой УМЗЧ на транзисторах, развивающий уже мощность до 4-6 Вт на нагрузке 4 Ом. Хотя и работает он, как и предыдущий, в т. наз. классе AB1, не предназначенном для Hi-Fi озвучивания, но, если заменить парой таких усилитель класса D (см. далее) в дешевых китайских компьютерных колонках, их звучание заметно улучшается. Здесь узнаем еще одну хитрость: мощные выходные транзисторы нужно ставить на радиаторы. Компоненты, требующие дополнительного охлаждения, на схемах обводятся пунктиром; правда, далеко не всегда; иногда – с указанием необходимой рассеивающей площади теплоотвода. Наладка этого УМЗЧ – балансировка с помощью R2.

Справа на рис. – еще не монстр на 350 Вт (как был показан в начале статьи), но уже вполне солидный зверюга: простой усилитель на транзисторах мощностью 100 Вт. Музыку через него слушать можно, но не Hi-Fi, класс работы – AB2. Однако для озвучивания площадки для пикника или собрания на открытом воздухе, школьного актового или небольшого торгового зала он вполне пригоден. Любительская рок-группа, имея по такому УМЗЧ на инструмент, может успешно выступать.

В этом УМЗЧ проявляются еще 2 хитрости: во-первых, в очень мощных усилителях каскад раскачки мощного выхода тоже нужно охлаждать, поэтому VT3 ставят на радиатор от 100 кв. см. Для выходных VT4 и VT5 нужны радиаторы от 400 кв. см. Во-вторых, УМЗЧ с двухполярным питанием совсем без нагрузки не балансируются. То один, то другой выходной транзистор уходит в отсечку, а сопряженный в насыщение. Затем, на полном напряжении питания скачки тока при балансировке способны вывести из строя выходные транзисторы. Поэтому для балансировки (R6, догадались?) усилитель запитывают от +/–24 В, а вместо нагрузки включают проволочный резистор 100…200 Ом. Кстати, закорючки в некоторых резисторах на схеме – римские цифры, обозначающие их необходимую мощность рассеяния тепла.

Примечание: источник питания для этого УМЗЧ нужен мощностью от 600 Вт. Конденсаторы сглаживающего фильтра – от 6800 мкФ на 160 В. Параллельно электролитическим конденсаторам ИП включаются керамические по 0,01 мкФ для предотвращения самовозбуждения на ультразвуковых частотах, способного мгновенно сжечь выходные транзисторы.

На полевиках

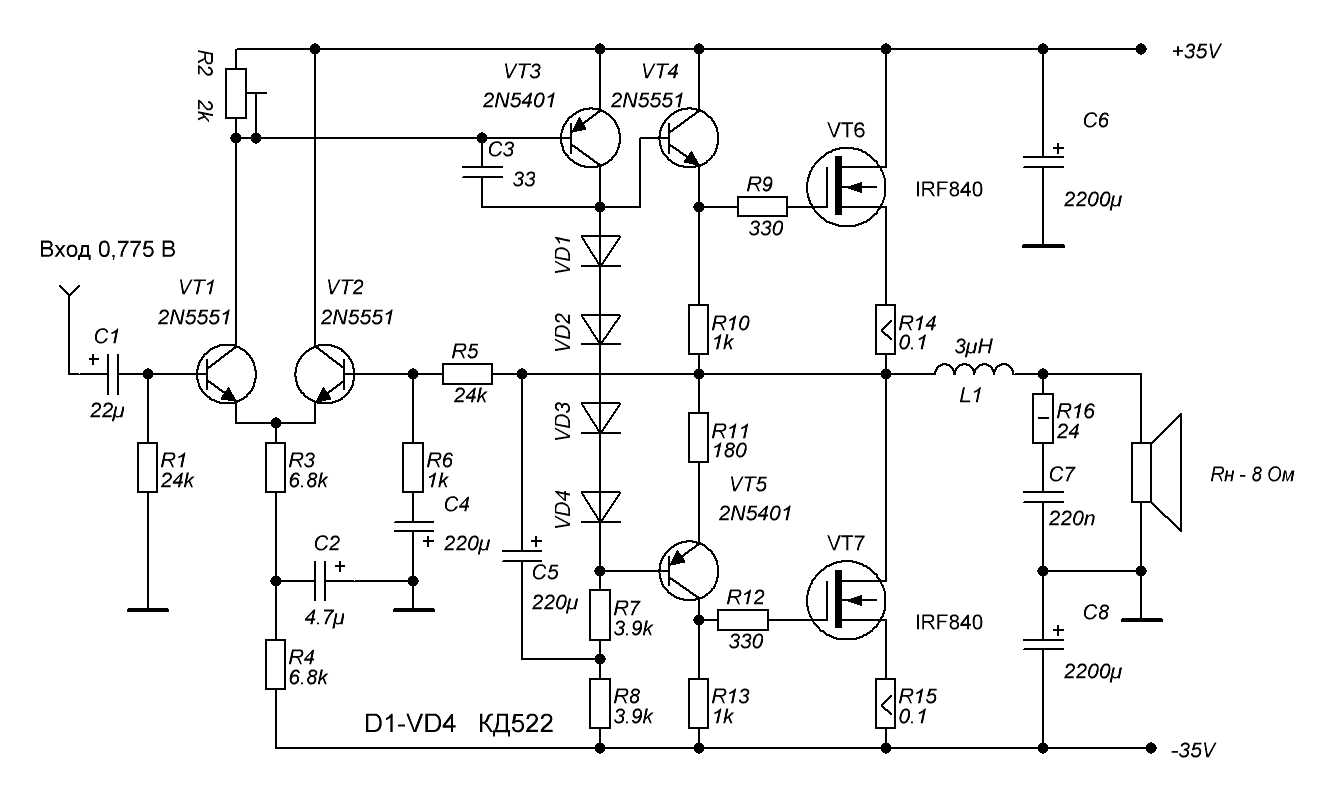

На след. рис. – еще один вариант достаточно мощного УМЗЧ (30 Вт, а при напряжении питания 35 В – 60 Вт) на мощных полевых транзисторах:

Звук от него уже тянет на требования к Hi-Fi начального уровня (если, разумеется, УМЗЧ работает на соотв. акустические системы, АС). Мощные полевики не требуют большой мощности для раскачки, поэтому и предмощного каскада нет. Еще мощные полевые транзисторы ни при каких неисправностях не сжигают динамики – сами быстрее сгорают. Тоже неприятно, но все-таки дешевле, чем менять дорогую басовую головку громкоговорителя (ГГ). Балансировка и вообще наладка данному УМЗЧ не требуются. Недостаток у него, как у конструкции для начинающих, всего один: мощные полевые транзисторы много дороже биполярных для усилителя с такими же параметрами. Требования к ИП – аналогичные пред. случаю, но мощность его нужна от 450 Вт. Радиаторы – от 200 кв. см.

Примечание: не надо строить мощные УМЗЧ на полевых транзисторах для импульсных источников питания, напр. компьютерных. При попытках «загнать» их в активный режим, необходимый для УМЗЧ, они или просто сгорают, или звук дают слабый, а по качеству «никакой». То же касается мощных высоковольтных биполярных транзисторов, напр. из строчной развертки старых телевизоров.

Сразу вверх

Если вы уже сделали первые шаги, то вполне естественным будет желание построить УМЗЧ класса Hi-Fi, не вдаваясь слишком глубоко в теоретические дебри. Для этого придется расширить приборный парк – нужен осциллограф, генератор звуковых частот (ГЗЧ) и милливольтметр переменного тока с возможностью измерения постоянной составляющей. Прототипом для повторения лучше взять УМЗЧ Е. Гумели, подробно описанный в «Радио» №1 за 1989 г. Для его постройки понадобится немного недорогих доступных компонент, но качество удовлетворяет весьма высоким требованиям: мощность до 60 Вт, полоса 20-20 000 Гц, неравномерность АЧХ 2 дБ, коэффициент нелинейных искажений (КНИ) 0,01%, уровень собственных шумов –86 дБ. Однако наладить усилитель Гумели достаточно сложно; если вы с ним справитесь, можете браться за любой другой. Впрочем, кое-какие из известных ныне обстоятельств намного упрощают налаживание данного УМЗЧ, см. ниже. Имея в виду это и то, что в архивы «Радио» пробраться не всем удается, уместно будет повторить основные моменты.

Схемы простого высококачественного УМЗЧ

Схемы УМЗЧ Гумели и спецификация к ним даны на иллюстрации. Радиаторы выходных транзисторов – от 250 кв. см. для УМЗЧ по рис. 1 и от 150 кв. см. для варианта по рис. 3 (нумерация оригинальная). Транзисторы предвыходного каскада (КТ814/КТ815) устанавливаются на радиаторы, согнутые из алюминиевых пластин 75х35 мм толщиной 3 мм. Заменять КТ814/КТ815 на КТ626/КТ961 не стоит, звук заметно не улучшается, но налаживание серьезно затрудняется.

Этот УМЗЧ очень критичен к электропитанию, топологии монтажа и общей, поэтому налаживать его нужно в конструктивно законченном виде и только со штатным источником питания. При попытке запитать от стабилизированного ИП выходные транзисторы сгорают сразу. Поэтому на рис. даны чертежи оригинальных печатных плат и указания по наладке. К ним можно добавить что, во-первых, если при первом включении заметен «возбуд», с ним борются, меняя индуктивность L1. Во-вторых, выводы устанавливаемых на платы деталей должны быть не длиннее 10 мм. В-третьих, менять топологию монтажа крайне нежелательно, но, если очень надо, на стороне проводников обязательно должен быть рамочный экран (земляная петля, выделена цветом на рис.), а дорожки электропитания должны проходить вне ее.

Примечание: разрывы в дорожках, к которым подключаются базы мощных транзисторов – технологические, для налаживания, после чего запаиваются каплями припоя.

Налаживание данного УМЗЧ много упрощается, а риск столкнуться с «возбудом» в процессе пользования сводится к нулю, если:

  • Минимизировать межблочный монтаж, поместив платы на радиаторах мощных транзисторов.
  • Полностью отказаться от разъемов внутри, выполнив весь монтаж только пайкой. Тогда не нужны будут R12, R13 в мощном варианте или R10 R11 в менее мощном (на схемах они пунктирные).
  • Использовать для внутреннего монтажа аудиопровода из бескислородной меди минимальной длины.

При выполнении этих условий с возбуждением проблем не бывает, а налаживание УМЗЧ сводится к рутинной процедуре, описанной на рис.

Провода для звука

Аудиопровода не досужая выдумка. Необходимость их применения в настоящее время несомненна. В меди с примесью кислорода на гранях кристаллитов металла образуется тончайшая пленочка окисла. Оксиды металлов полупроводники и, если ток в проводе слабый без постоянной составляющей, его форма искажается. По идее, искажения на мириадах кристаллитов должны компенсировать друг друга, но самая малость (похоже, обусловленная квантовыми неопределенностями) остается. Достаточная, чтобы быть замеченной взыскательными слушателями на фоне чистейшего звука современных УМЗЧ.

Производители и торговцы без зазрения совести подсовывают вместо бескислородной обычную электротехническую медь – отличить одну от другой на глаз невозможно. Однако есть сфера применения, где подделка не проходит однозначно: кабель витая пара для компьютерных сетей. Положить сетку с длинными сегментами «леварем», она или вовсе не запустится, или будет постоянно глючить. Дисперсия импульсов, понимаешь ли.

Автор, когда только еще пошли разговоры об аудиопроводах, понял, что, в принципе, это не пустая болтовня, тем более, что бескислородные провода к тому времени уже давно использовались в технике спецназначения, с которой он по роду деятельности был хорошо знаком. Взял тогда и заменил штатный шнур своих наушников ТДС-7 самодельным из «витухи» с гибкими многожильными проводами. Звук, на слух, стабильно улучшился для сквозных аналоговых треков, т.е. на пути от студийного микрофона до диска нигде не подвергавшихся оцифровке. Особенно ярко зазвучали записи на виниле, сделанные по технологии DMM (Direct Meta lMastering, непосредственное нанесение металла). После этого межблочный монтаж всего домашнего аудио был переделан на «витушный». Тогда улучшение звучания стали отмечать и совершенно случайные люди, к музыке равнодушные и заранее не предуведомленные.

Как сделать межблочные провода из витой пары, см. след. видео.

Видео: межблочные провода из витой пары своими руками

К сожалению, гибкая «витуха» скоро исчезла из продажи – плохо держалась в обжимаемых разъемах. Однако, к сведению читателей, только из бескислородной меди делается гибкий «военный» провод МГТФ и МГТФЭ (экранированный). Подделка невозможна, т.к. на обычной меди ленточная фторопластовая изоляция довольно быстро расползается. МГТФ сейчас есть в широкой продаже и стоит много дешевле фирменных, с гарантией, аудиопроводов. Недостаток у него один: его невозможно выполнить расцвеченным, но это можно исправить бирками. Есть также и бескислородные обмоточные провода, см. далее.

Теоретическая интермедия

Как видим, уже на первых порах освоения звукотехники нам пришлось столкнуться с понятием Hi-Fi (High Fidelity), высокая верность воспроизведения звука. Hi-Fi бывают разных уровней, которые ранжируются по след. основным параметрам:

  1. Полосе воспроизводимых частот.
  2. Динамическому диапазону – отношению в децибелах (дБ) максимальной (пиковой) выходной мощности к уровню собственных шумов.
  3. Уровню собственных шумов в дБ.
  4. Коэффициенту нелинейных искажений (КНИ) на номинальной (долговременной) выходной мощности. КНИ на пиковой мощности принимается 1% или 2% в зависимости от методики измерений.
  5. Неравномерности амплитудно-частотной характеристики (АЧХ) в полосе воспроизводимых частот. Для АС – отдельно на низких (НЧ, 20-300 Гц), средних (СЧ, 300-5000 Гц) и высоких (ВЧ, 5000-20 000 Гц) звуковых частотах.

Примечание: отношение абсолютных уровней каких-либо величин I в (дБ) определяется как P(дБ) = 20lg(I1/I2). Если I1

Все тонкости и нюансы Hi-Fi нужно знать, занимаясь проектированием и постройкой АС, а что касается самодельного Hi-Fi УМЗЧ для дома, то, прежде чем переходить к таким, нужно четко уяснить себе требования к их мощности, необходимой для озвучивания данного помещения, динамическому диапазону (динамике), уровню собственных шумов и КНИ. Добиться от УМЗЧ полосы частот 20-20 000 Гц с завалом на краях по 3 дБ и неравномерностью АЧХ на СЧ в 2 дБ на современной элементной базе не составляет больших сложностей.

Громкость

Мощность УМЗЧ не самоцель, она должна обеспечивать оптимальную громкость воспроизведения звука в данном помещении. Определить ее можно по кривым равной громкости, см. рис. Естественных шумов в жилых помещениях тише 20 дБ не бывает; 20 дБ это лесная глушь в полный штиль. Уровень громкости в 20 дБ относительно порога слышимости это порог внятности – шепот разобрать еще можно, но музыка воспринимается только как факт ее наличия. Опытный музыкант может определить, какой инструмент играет, но что именно – нет.

40 дБ – нормальный шум хорошо изолированной городской квартиры в тихом районе или загородного дома – представляет порог разборчивости. Музыку от порога внятности до порога разборчивости можно слушать при наличии глубокой коррекции АЧХ, прежде всего по басам. Для этого в современные УМЗЧ вводят функцию MUTE (приглушка, мутирование, не мутация!), включающую соотв. корректирующие цепи в УМЗЧ.

90 дБ – уровень громкости симфонического оркестра в очень хорошем концертном зале. 110 дБ может выдать оркестр расширенного состава в зале с уникальной акустикой, каких в мире не более 10, это порог восприятия: звуки громче воспринимаются еще как различимый по смыслу с усилием воли, но уже раздражающий шум. Зона громкости в жилых помещениях 20-110 дБ составляет зону полной слышимости, а 40-90 дБ – зону наилучшей слышимости, в которой неподготовленные и неискушенные слушатели вполне воспринимают смысл звука. Если, конечно, он в нем есть.

Мощность

Расчет мощности аппаратуры по заданной громкости в зоне прослушивания едва ли не основная и самая трудная задача электроакустики. Для себя в условиях лучше идти от акустических систем (АС): рассчитать их мощность по упрощенной методике, и принять номинальную (долговременную) мощность УМЗЧ равной пиковой (музыкальной) АС. В таком случае УМЗЧ не добавит заметно своих искажений к таковым АС, они и так основной источник нелинейности в звуковом тракте. Но и делать УМЗЧ слишком мощным не следует: в таком случае уровень его собственных шумов может оказаться выше порога слышимости, т.к. считается он от уровня напряжения выходного сигнала на максимальной мощности. Если считать совсем уж просто, то для комнаты обычной квартиры или дома и АС с нормальной характеристической чувствительностью (звуковой отдачей) можно принять след. значения оптимальной мощности УМЗЧ:

  • До 8 кв. м – 15-20 Вт.
  • 8-12 кв. м – 20-30 Вт.
  • 12-26 кв. м – 30-50 Вт.
  • 26-50 кв. м – 50-60 Вт.
  • 50-70 кв. м – 60-100 Вт.
  • 70-100 кв. м – 100-150 Вт.
  • 100-120 кв. м – 150-200 Вт.
  • Более 120 кв. м – определяется расчетом по данным акустических измерений на месте.

Динамика

Динамический диапазон УМЗЧ определяется по кривым равной громкости и пороговым значениям для разных степеней восприятия:

  1. Симфоническая музыка и джаз с симфоническим сопровождением – 90 дБ (110 дБ – 20 дБ) идеал, 70 дБ (90 дБ – 20 дБ) приемлемо. Звук с динамикой 80-85 дБ в городской квартире не отличит от идеального никакой эксперт.
  2. Прочие серьезные музыкальные жанры – 75 дБ отлично, 80 дБ «выше крыши».
  3. Попса любого рода и саундтреки к фильмам – 66 дБ за глаза хватит, т.к. данные опусы уже при записи сжимаются по уровням до 66 дБ и даже до 40 дБ, чтобы можно было слушать на чем угодно.

Динамический диапазон УМЗЧ, правильно выбранного для данного помещения, считают равным его уровню собственных шумов, взятому со знаком +, это т. наз. отношение сигнал/шум.

КНИ

Нелинейные искажения (НИ) УМЗЧ это составляющие спектра выходного сигнала, которых не было во входном. Теоретически НИ лучше всего «затолкать» под уровень собственных шумов, но технически это очень трудно реализуемо. На практике берут в расчет т. наз. эффект маскировки: на уровнях громкости ниже прим. 30 дБ диапазон воспринимаемых человеческим ухом частот сужается, как и способность различать звуки по частоте. Музыканты слышат ноты, но оценить тембр звука затрудняются. У людей без музыкального слуха эффект маскировки наблюдается уже на 45-40 дБ громкости. Поэтому УМЗЧ с КНИ 0,1% (–60 дБ от уровня громкости в 110 дБ) оценит как Hi-Fi рядовой слушатель, а с КНИ 0,01% (–80 дБ) можно считать не искажающим звук.

Лампы

Последнее утверждение, возможно, вызовет неприятие, вплоть до яростного, у адептов ламповой схемотехники: мол, настоящий звук дают только лампы, причем не просто какие-то, а отдельные типы октальных. Успокойтесь, господа – особенный ламповый звук не фикция. Причина – принципиально различные спектры искажений у электронных ламп и транзисторов. Которые, в свою очередь, обусловлены тем, что в лампе поток электронов движется в вакууме и квантовые эффекты в ней не проявляются. Транзистор же прибор квантовый, там неосновные носители заряда (электроны и дырки) движутся в кристалле, что без квантовых эффектов вообще невозможно. Поэтому спектр ламповых искажений короткий и чистый: в нем четко прослеживаются только гармоники до 3-й – 4-й, а комбинационных составляющих (сумм и разностей частот входного сигнала и их гармоник) очень мало. Поэтому во времена вакуумной схемотехники КНИ называли коэффициентом гармоник (КГ). У транзисторов же спектр искажений (если они измеримы, оговорка случайная, см. ниже) прослеживается вплоть до 15-й и более высоких компонент, и комбинационных частот в нем хоть отбавляй.

На первых порах твердотельной электроники конструкторы транзисторных УМЗЧ брали для них привычный «ламповый» КНИ в 1-2%; звук с ламповым спектром искажений такой величины рядовыми слушателями воспринимается как чистый. Между прочим, и самого понятия Hi-Fiтогда еще не было. Оказалось – звучат тускло и глухо. В процессе развития транзисторной техники и выработалось понимание, что такое Hi-Fi и что для него нужно.

В настоящее время болезни роста транзисторной техники успешно преодолены и побочные частоты на выходе хорошего УМЗЧ с трудом улавливаются специальными методами измерений. А ламповую схемотехнику можно считать перешедшей в разряд искусства. Его основа может быть любой, почему же электронике туда нельзя? Тут уместна будет аналогия с фотографией. Никто не сможет отрицать, что современная цифрозеркалка дает картинку неизмеримо более четкую, подробную, глубокую по диапазону яркостей и цвета, чем фанерный ящичек с гармошкой. Но кто-то крутейшим Никоном «клацает фотки» типа «это мой жирный кошак нажрался как гад и дрыхнет раскинув лапы», а кто-то Сменой-8М на свемовскую ч/б пленку делает снимок, перед которым на престижной выставке толпится народ.

Примечание: и еще раз успокойтесь – не все так плохо. На сегодня у ламповых УМЗЧ малой мощности осталось по крайней мере одно применение, и не последней важности, для которого они технически необходимы.

Опытный стенд

Многие любители аудио, едва научившись паять, тут же «уходят в лампы». Это ни в коем случае не заслуживает порицания, наоборот. Интерес к истокам всегда оправдан и полезен, а электроника стала таковой на лампах. Первые ЭВМ были ламповыми, и бортовая электронная аппаратура первых космических аппаратов была тоже ламповой: транзисторы тогда уже были, но не выдерживали внеземной радиации. Между прочим, тогда под строжайшим секретом создавались и ламповые… микросхемы! На микролампах с холодным катодом. Единственное известное упоминание о них в открытых источниках есть в редкой книге Митрофанова и Пикерсгиля «Современные приемно-усилительные лампы».

Но хватит лирики, к делу. Для любителей повозиться с лампами на рис. – схема стендового лампового УМЗЧ, предназначенного именно для экспериментов: SA1 переключается режим работы выходной лампы, а SA2 – напряжение питания. Схема хорошо известна в РФ, небольшая доработка коснулась только выходного трансформатора: теперь можно не только «гонять» в разных режимах родную 6П7С, но и подбирать для других ламп коэффициент включения экранной сетки в ульралинейном режиме; для подавляющего большинства выходных пентодов и лучевых тетродов он или 0,22-0,25, или 0,42-0,45. Об изготовлении выходного трансформатора см. ниже.

Гитаристам и рокерам

Это тот самый случай, когда без ламп не обойтись. Как известно, электрогитара стала полноценным солирующим инструментом после того, как предварительно усиленный сигнал со звукоснимателя стали пропускать через специальную приставку – фьюзер – преднамеренно искажающую его спектр. Без этого звук струны был слишком резким и коротким, т.к. электромагнитный звукосниматель реагирует только на моды ее механических колебаний в плоскости деки инструмента.

Вскоре выявилось неприятное обстоятельство: звучание электрогитары с фьюзером обретает полную силу и яркость только на больших громкостях. Особенно это проявляется для гитар со звукоснимателем типа хамбакер, дающим самый «злой» звук. А как быть начинающему, вынужденному репетировать дома? Не идти же в зал выступать, не зная точно, как там зазвучит инструмент. И просто любителям рока хочется слушать любимые вещи в полном соку, а рокеры народ в общем-то приличный и неконфликтный. По крайней мере те, кого интересует именно рок-музыка, а не антураж с эпатажем.

Так вот, оказалось, что роковый звук появляется на уровнях громкости, приемлемых для жилых помещений, если УМЗЧ ламповый. Причина – специфическое взаимодействие спектра сигнала с фьюзера с чистым и коротким спектром ламповых гармоник. Тут снова уместна аналогия: ч/б фото может быть намного выразительнее цветного, т.к. оставляет для просмотра только контур и свет.

Тем, кому ламповый усилитель нужен не для экспериментов, а в силу технической необходимости, долго осваивать тонкости ламповой электроники недосуг, они другим увлечены. УМЗЧ в таком случае лучше делать бестрансформаторный. Точнее – с однотактным согласующим выходным трансформатором, работающим без постоянного подмагничивания. Такой подход намного упрощает и ускоряет изготовление самого сложного и ответственного узла лампового УМЗЧ.

“Бестрансформаторный” ламповый выходной каскад УМЗЧ и предварительные усилители к нему

Справа на рис. дана схема бестрансформаторного выходного каскада лампового УМЗЧ, а слева – варианты предварительного усилителя для него. Вверху – с регулятором тембра по классической схеме Баксандала, обеспечивающей достаточно глубокую регулировку, но вносящей небольшие фазовые искажения в сигнал, что может быть существенно при работе УМЗЧ на 2-полосную АС. Внизу – предусилитель с регулировкой тембра попроще, не искажающей сигнал.

Но вернемся к «оконечнику». В ряде зарубежных источников данная схема считается откровением, однако идентичная ей, за исключением емкости электролитических конденсаторов, обнаруживается в советском «Справочнике радиолюбителя» 1966 г. Толстенная книжища на 1060 страниц. Не было тогда интернета и баз данных на дисках.

Там же, справа на рис., коротко, но ясно описаны недостатки этой схемы. Усовершенствованная, из того же источника, дана на след. рис. справа. В ней экранная сетка Л2 запитана от средней точки анодного выпрямителя (анодная обмотка силового трансформатора симметричная), а экранная сетка Л1 через нагрузку. Если вместо высокоомных динамиков включить согласующий трансформатор с обычным динамиков, как в пред. схеме, выходная мощность составить ок. 12 Вт, т.к. активное сопротивление первичной обмотки трансформатора много меньше 800 Ом. КНИ этого оконечного каскада с трансформаторным выходом – прим. 0,5%

Как сделать трансформатор?

Главные враги качества мощного сигнального НЧ (звукового) трансформатора – магнитное поле рассеяния, силовые линии которого замыкаются, обходя магнитопровод (сердечник), вихревые токи в магнитопроводе (токи Фуко) и, в меньшей степени – магнитострикция в сердечнике. Из-за этого явления небрежно собранный трансформатор «поет», гудит или пищит. С токами Фуко борются, уменьшая толщину пластин магнитопровода и дополнительно изолируя их лаком при сборке. Для выходных трансформаторов оптимальная толщина пластин – 0,15 мм, максимально допустимая – 0,25 мм. Брать для выходного трансформатора пластины тоньше не следует: коэффициент заполнения керна (центрального стержня магнитопровода) сталью упадет, сечение магнитопровода для получения заданной мощности придется увеличить, отчего искажения и потери в нем только возрастут.

В сердечнике звукового трансформатора, работающего с постоянным подмагничиванием (напр., анодным током однотактного выходного каскада) должен быть небольшой (определяется расчетом) немагнитный зазор. Наличие немагнитного зазора, с одной стороны, уменьшает искажения сигнала от постоянного подмагничивания; с другой – в магнитопроводе обычного типа увеличивает поле рассеяния и требует сердечника большего сечения. Поэтому немагнитный зазор нужно рассчитывать на оптимум и выполнять как можно точнее.

Для трансформаторов, работающих с подмагничиванием, оптимальный тип сердечника – из пластин Шп (просеченных), поз. 1 на рис. В них немагнитный зазор образуется при просечке керна и потому стабилен; его величина указывается в паспорте на пластины или замеряется набором щупов. Поле рассеяния минимально, т.к. боковые ветви, через которые замыкается магнитный поток, цельные. Из пластин Шп часто собирают и сердечники трансформаторов без подмагничивания, т.к. пластины Шп делают из высококачественной трансформаторной стали. В таком случае сердечник собирают вперекрышку (пластины кладут просечкой то в одну, то в другую сторону), а его сечение увеличивают на 10% против расчетного.

Трансформаторы без подмагничивания лучше мотать на сердечниках УШ (уменьшенной высоты с уширенными окнами), поз. 2. В них уменьшение поля рассеяния достигается за счет уменьшения длины магнитного пути. Поскольку пластины УШ доступнее Шп, из них часто набирают и сердечники трансформаторов с подмагничиванием. Тогда сборку сердечника ведут внакрой: собирают пакет из Ш-пластин, кладут полоску непроводящего немагнитного материала толщиной в величину немагнитного зазора, накрывают ярмом из пакета перемычек и стягивают все вместе обоймой.

Примечание: «звуковые» сигнальные магнитопроводы типа ШЛМ для выходных трансформаторов высококачественных ламповых усилителей мало пригодны, у них большое поле рассеяния.

На поз. 3 дана схема размеров сердечника для расчета трансформатора, на поз. 4 конструкция каркаса обмоток, а на поз. 5 – выкройки его деталей. Что до трансформатора для «бестрансформаторного» выходного каскада, то его лучше делать на ШЛМме вперекрышку, т.к. подмагничивание ничтожно мало (ток подмагничивания равен току экранной сетки). Главная задача тут – сделать обмотки как можно компактнее с целью уменьшения поля рассеяния; их активное сопротивление все равно получится много меньше 800 Ом. Чем больше свободного места останется в окнах, тем лучше получился трансформатор. Поэтому обмотки мотают виток к витку (если нет намоточного станка, это маета ужасная) из как можно более тонкого провода, коэффициент укладки анодной обмотки для механического расчета трансформатора берут 0,6. Обмоточный провод – марок ПЭТВ или ПЭММ, у них жила бескислородная. ПЭТВ-2 или ПЭММ-2 брать не надо, у них от двойной лакировки увеличенный наружный диаметр и поле рассеяния будет больше. Первичную обмотку мотают первой, т.к. именно ее поле рассеяния больше всего влияет на звук.

Железо для этого трансформатора нужно искать с отверстиями в углах пластин и стяжными скобами (см. рис. справа), т.к. «для полного счастья» сборка магнитопровода производится в след. порядке (разумеется, обмотки с выводами и наружной изоляцией должны быть уже на каркасе):

  1. Готовят разбавленный вдвое акриловый лак или, по старинке, шеллак;
  2. Пластины с перемычками быстро покрывают лаком с одной стороны и как можно быстрее, не придавливая сильно, вкладывают в каркас. Первую пластину кладут лакированной стороной внутрь, следующую – нелакированной стороной к лакированной первой и т.д;
  3. Когда окно каркаса заполнится, накладывают скобы и туго стягивают болтами;
  4. Через 1-3 мин, когда выдавливание лака из зазоров видимо прекратится, добавляют пластин снова до заполнения окна;
  5. Повторяют пп. 2-4, пока окно не будет туго набито сталью;
  6. Снова туго стягивают сердечник и сушат на батарее и т.п. 3-5 суток.

Собранный по такой технологии сердечник имеет очень хорошие изоляцию пластин и заполнение сталью. Потерь на магнитострикцию вообще не обнаруживается. Но учтите – для сердечников их пермаллоя данная методика неприменима, т.к. от сильных механических воздействий магнитные свойства пермаллоя необратимо ухудшаются!

На микросхемах

УМЗЧ на интегральных микросхемах (ИМС) делают чаще всего те, кого устраивает качество звука до среднего Hi-Fi, но более привлекает дешевизна, быстрота, простота сборки и полное отсутствие каких-либо наладочных процедур, требующих специальных знаний. Попросту, усилитель на микросхемах – оптимальный вариант для «чайников». Классика жанра здесь – УМЗЧ на ИМС TDA2004, стоящей на серии, дай бог памяти, уже лет 20, слева на рис. Мощность – до 12 Вт на канал, напряжение питания – 3-18 В однополярное. Площадь радиатора – от 200 кв. см. для максимальной мощности. Достоинство – способность работать на очень низкоомную, до 1,6 Ом, нагрузку, что позволяет снимать полную мощность при питании от бортовой сети 12 В, а 7-8 Вт – при 6-вольтовом питании, напр., на мотоцикле. Однако выход TDA2004 в классе В некомплементарный (на транзисторах одинаковой проводимости), поэтому звучок точно не Hi-Fi: КНИ 1%, динамика 45 дБ.

Более современная TDA7261 звук дает не лучше, но мощнее, до 25 Вт, т.к. верхний предел напряжения питания увеличен до 25 В. Нижний, 4,5 В, все еще позволяет запитываться от 6 В бортсети, т.е. TDA7261 можно запускать практически от всех бортсетей, кроме самолетной 27 В. С помощью навесных компонент (обвязки, справа на рис.) TDA7261 может работать в режиме мутирования и с функцией St-By (Stand By, ждать), переводящей УМЗЧ в режим минимального энергопотребления при отсутствии входного сигнала в течение определенного времени. Удобства стоят денег, поэтому для стерео нужна будет пара TDA7261 с радиаторами от 250 кв. см. для каждой.

Примечание: если вас чем-то привлекают усилители с функцией St-By, учтите – ждать от них динамики шире 66 дБ не стоит.

«Сверхэкономична» по питанию TDA7482, слева на рис., работающая в т. наз. классе D. Такие УМЗЧ иногда называют цифровыми усилителями, что неверно. Для настоящей оцифровки с аналогового сигнала снимают отсчеты уровня с частотой квантования, не мене чем вдвое большей наивысшей из воспроизводимых частот, величина каждого отсчета записывается помехоустойчивым кодом и сохраняется для дальнейшего использования. УМЗЧ класса D – импульсные. В них аналог непосредственно преобразуется в последовательность широтно-модулированных импульсов (ШИМ) высокой частоты, которая и подается на динамик через фильтр низких частот (ФНЧ).

Звук класса D с Hi-Fi не имеет ничего общего: КНИ в 2% и динамика в 55 дБ для УМЗЧ класса D считаются очень хорошими показателями. И TDA7482 здесь, надо сказать, выбор не оптимальный: другие фирмы, специализирующиеся на классе D, выпускают ИМС УМЗЧ дешевле и требующие меньшей обвязки, напр. , D-УМЗЧ серии Paxx, справа на рис.

Из TDAшек следует отметить 4-канальную TDA7385, см. рис., на которой можно собрать хороший усилитель для колонок до среднего Hi-Fi включительно, с разделением частот на 2 полосы или для системы с сабвуфером. Расфильтровка НЧ и СЧ-ВЧ в том и другом случае делается по входу на слабом сигнале, что упрощает конструкцию фильтров и позволяет глубже разделить полосы. А если акустика сабвуферная, то 2 канала TDA7385 можно выделить под суб-УНЧ мостовой схемы (см. ниже), а остальные 2 задействовать для СЧ-ВЧ.

УМЗЧ для сабвуфера

Сабвуфер, что можно перевести как «подбасовик» или, дословно, «подгавкиватель» воспроизводит частоты до 150-200 Гц, в этом диапазоне человеческие уши практически не способны определить направление на источник звука. В АС с сабвуфером «подбасовый» динамик ставят в отельное акустическое оформление, это и есть сабвуфер как таковой. Сабвуфер размещают, в принципе, как удобнее, а стереоэффект обеспечивается отдельными СЧ-ВЧ каналами со своими малогабаритными АС, к акустическому оформлению которых особо серьезных требований не предъявляется. Знатоки сходятся на том, что стерео лучше все же слушать с полным разделением каналов, но сабвуферные системы существенно экономят средства или труд на басовый тракт и облегчают размещение акустики в малогабаритных помещениях, почему и пользуются популярностью у потребителей с обычным слухом и не особо взыскательных.

«Просачивание» СЧ-ВЧ в сабвуфер, а из него в воздух, сильно портит стерео, но, если резко «обрубить» подбасы, что, кстати, очень сложно и дорого, то возникнет очень неприятный на слух эффект перескока звука. Поэтому расфильтровка каналов в сабвуферных системах производится дважды. На входе электрическими фильтрами выделяются СЧ-ВЧ с басовыми «хвостиками», не перегружающими СЧ-ВЧ тракт, но обеспечивающими плавный переход на подбас. Басы с СЧ «хвостиками» объединяются и подаются на отдельный УМЗЧ для сабвуфера. Дофильтровываются СЧ, чтобы не портилось стерео, в сабвуфере уже акустически: подбасовый динамик, ставят, напр., в перегородку между резонаторными камерами сабвуфера, не выпускающими СЧ наружу, см. справа на рис.

К УМЗЧ для сабвуфера предъявляется ряд специфических требований, из которых «чайники» главным считают возможно большую мощность. Это совершенно неправильно, если, скажем, расчет акустики под комнату дал для одной колонки пиковую мощность W, то мощность сабвуфера нужна 0,8(2W) или 1,6W. Напр., если для комнаты подходят АС S-30, то сабвуфер нужен 1,6х30=48 Вт.

Гораздо важнее обеспечить отсутствие фазовых и переходных искажений: пойдут они – перескок звука обязательно будет. Что касается КНИ, то он допустим до 1% Собственные искажения басов такого уровня не слышны (см. кривые равной громкости), а «хвосты» их спектра в лучше всего слышимой СЧ области не выберутся из сабвуфера наружу.

Во избежание фазовых и переходных искажений усилитель для сабвуфера строят по т. наз. мостовой схеме: выходы 2-х идентичных УМЗЧ включают встречно через динамик; сигналы на входы подаются в противофазе. Отсутствие фазовых и переходных искажений в мостовой схеме обусловлено полной электрической симметрией путей выходного сигнала. Идентичность усилителей, образующих плечи моста, обеспечивается применением спаренных УМЗЧ на ИМС, выполненных на одном кристалле; это, пожалуй, единственный случай, когда усилитель на микросхемах лучше дискретного.

Примечание: мощность мостового УМЗЧ не удваивается, как думают некоторые, она определяется напряжением питания.

Пример схемы мостового УМЗЧ для сабвуфера в комнату до 20 кв. м (без входных фильтров) на ИМС TDA2030 дан на рис. слева. Дополнительная отфильтровка СЧ осуществляется цепями R5C3 и R’5C’3. Площадь радиатора TDA2030 – от 400 кв. см. У мостовых УМЗЧ с открытым выходом есть неприятная особенность: при разбалансе моста в токе нагрузки появляется постоянная составляющая, способная вывести из строя динамик, а схемы защиты на подбасах часто глючат, отключая динамик, когда не надо. Поэтому лучше защитить дорогую НЧ головку «дубово», неполярными батареями электролитических конденсаторов (выделено цветом, а схема одной батареи дана на врезке.

Немного об акустике

Акустическое оформление сабвуфера – особая тема, но раз уж здесь дан чертеж, то нужны и пояснения. Материал корпуса – МДФ 24 мм. Трубы резонаторов – из достаточно прочного не звенящего пластика, напр., полиэтилена. Внутренний диаметр труб – 60 мм, выступы внутрь 113 мм в большой камере и 61 в малой. Под конкретную головку громкоговорителя сабвуфер придется перенастроить по наилучшему басу и, одновременно, по наименьшему влиянию на стереоэффект. Для настройки трубы берут заведомо большей длины и, задвигая-выдвигая, добиваются требуемого звучания. Выступы труб наружу на звук не влияют, их потом отрезают. Настройка труб взаимозависима, так что повозиться придется.

Усилитель для наушников

Усилитель для наушников делают своими руками чаще всего по 2-м причинам. Первая – для слушания «на ходу», т.е. вне дома, когда мощности аудиовыхода плеера или смартфона не хватает для раскачки «пуговок» или «лопухов». Вторая – для высококлассных домашних наушников. Hi-Fi УМЗЧ для обычной жилой комнаты нужен с динамикой до 70-75 дБ, но динамический диапазон лучших современных стереонаушников превышает 100 дБ. Усилитель с такой динамикой стоит дороже некоторых автомобилей, а его мощность будет от 200 Вт в канале, что для обычной квартиры слишком много: прослушивание на сильно заниженной против номинальной мощности портит звук, см. выше. Поэтому имеет смысл сделать маломощный, но с хорошей динамикой отдельный усилитель именно для наушников: цены на бытовые УМЗЧ с таким довеском завышены явно несуразно.

Схема простейшего усилителя для наушников на транзисторах дана на поз. 1 рис. Звук – разве что для китайских «пуговок», работает в классе B. Экономичностью тоже не отличается – 13-мм литиевых батареек хватает на 3-4 часа при полной громкости. На поз. 2 – TDAшная классика для наушников «на ход». Звук, впрочем, дает вполне приличный, до среднего Hi-Fi смотря по параметрам оцифровки трека. Любительским усовершенствованиям обвязки TDA7050 несть числа, но перехода звука на следующий уровень классности пока не добился никто: сама «микруха» не позволяет. TDA7057 (поз. 3) просто функциональнее, можно подключать регулятор громкости на обычном, не сдвоенном, потенциометре.

УМЗЧ для наушников на TDA7350 (поз. 4) рассчитан уже на раскачку хорошей индивидуальной акустики. Именно на этой ИМС собраны усилители для наушников в большинстве бытовых УМЗЧ среднего и высокого класса. УМЗЧ для наушников на KA2206B (поз. 5) считается уже профессиональным: его максимальной мощности в 2,3 Вт хватает и для раскачки таких серьезных изодинамических «лопухов», как ТДС-7 и ТДС-15.

Всем, кто затрудняется в выборе первой схемы для сборки, я хочу порекомендовать этот усилитель на 1 транзисторе. Схема очень простая, и может быть выполнена, как навесным так и печатным монтажем.

Сразу скажу, сборка этого усилителя оправдана только в качестве эксперимента, так как качество звука будет, в лучшем случае на уровне дешевых, китайских приемников – сканеров. Если кто-то захочет собрать себе маломощный усилитель с более качественным звучанием, с применением микросхемы TDA 2822 m , может перейти по следующей ссылке:


Портативная колонка для плейера или телефона на микросхеме tda2822m
Фото проверки усилителя:


На следующем рисунке приведен список необходимых деталей:

В схеме можно использовать почти любой из биполярных транзисторов средней и большой мощности n — p — n структуры, например КТ 817. Конденсатор на входе желательно поставить пленочный, емкостью 0.22 – 1 МкФ. Пример пленочных конденсаторов на следующем фото:

Привожу рисунок печатной платы из программы Sprint-Layout :


Сигнал берется с выхода mp3 плейера или телефона, используются земля и один из каналов. На следующем рисунке можно увидеть схему распайки штекера Джек 3.5, для подключения к источнику сигнала:


При желании этот усилитель, как и любой другой, можно снабдить регулятором громкости, подключив потенциометр на 50 КОм по стандартной схеме, используется 1 канал:


Параллельно питанию, если в блоке питания после диодного моста не стоит электролитический конденсатор большой ёмкости, нужно поставить электролит на 1000 – 2200 МкФ, с рабочим напряжением большим, чем напряжение питания схемы.
Пример такого конденсатора:

Скачать печатную плату усилителя на одном транзисторе для программы sprint – layout можно в разделе сайта Мои файлы.

Оценить качество звучания этого усилителя, можно посмотрев видео его работы на нашем канале.

Николай Трошин

В последнее время заметно вырос интерес к усилителям мощности на германиевых транзисторах. Есть мнение, что звучание таких усилителей более мягкое, напоминает «ламповый звук».

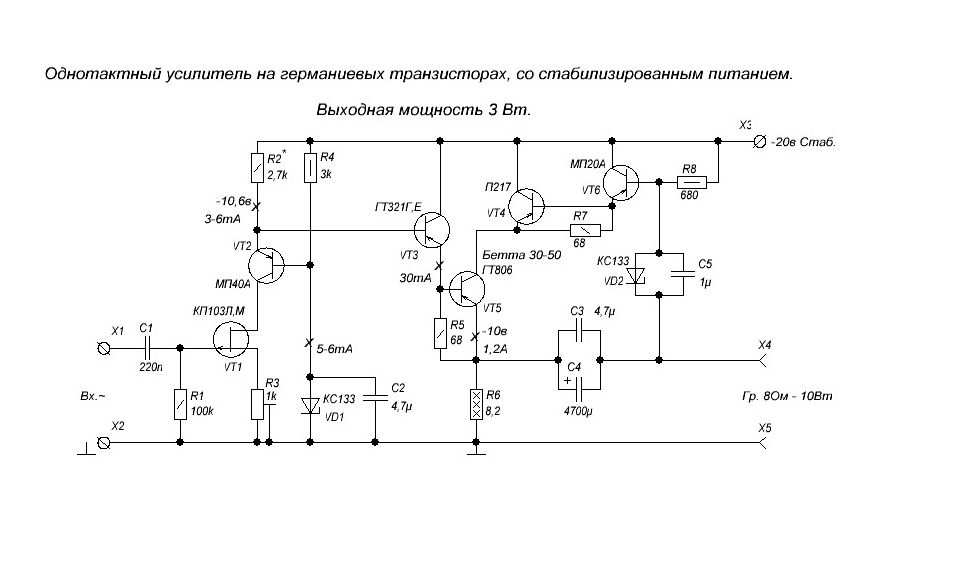

Предлагаю вашему вниманию две простые схемы усилителей мощности НЧ на германиевых транзисторах, опробованные мной некоторое время назад.

Здесь использованы более современные схемные решения, чем те, которые использовались в 70-е годы, когда «германий» был в ходу. Это позволило получить приличную мощность при хорошем качестве звучания.
Схема на рисунке ниже, является переработанным под «германий» вариантом усилителя НЧ из моей статьи в журнале Радио №8 за 1989г (стр. 51-55).

Выходная мощность этого усилителя 30 Вт при сопротивлении нагрузки акустических систем 4 Ома, и примерно 18 Вт при сопротивлении нагрузки 8 Ом.
Напряжение питания усилителя (U пит) двухполярное ±25 В;

Несколько слов о деталях:

При сборке усилителя, в качестве конденсаторов постоянной ёмкости (помимо электролитических), желательно применять слюдяные конденсаторы. Например типа КСО, такие, как ниже на рисунке.

Транзисторы МП40А можно заменить на транзисторы МП21, МП25, МП26. Транзисторы ГТ402Г — на ГТ402В; ГТ404Г — на ГТ404В;
Выходные транзисторы ГТ806 можно ставить любых буквенных индексов. Применять более низкочастотные транзисторы типа П210, П216, П217 в этой схеме не рекомендую, поскольку на частотах выше 10кГц они здесь работают плоховато (заметны искажения), видимо, из-за нехватки усиления тока на высокой частоте.

Площадь радиаторов на выходные транзисторы должна быть не менее 200 см2, на предоконечные транзисторы не менее 10 см2.
На транзисторы типа ГТ402 радиаторы удобно делать из медной (латунной) или алюминиевой пластины, толщиной 0,5 мм, размером 44х26.5 мм.

Пластина разрезается по линиям, потом этой заготовке придают форму трубки, используя для этой цели любую подходящую цилиндрическую оправку (например сверло).
После этого заготовку (1) плотно надевают на корпус транзистора (2) и прижимают пружинящим кольцом (3), предварительно отогнув боковые крепёжные ушки.

Кольцо изготовляется из стальной проволоки диаметром 0,5-1,0 мм. Вместо кольца можно использовать бандаж из медной проволоки.
Теперь осталось загнуть снизу боковые ушки для крепления радиатора за корпус транзистора и отогнуть на нужный угол надрезанные перья.

Подобный радиатор можно также изготовить и из медной трубки, диаметром 8мм. Отрезаем кусок 6…7см, разрезаем трубку вдоль по всей длине с одной стороны. Далее на половину длины разрезаем трубку на 4 части и отгибаем эти части в виде лепестков и плотно надеваем на транзистор.

Так как диаметр корпуса транзистора где-то 8,2 мм, то за счёт прорези по всей длине трубки, она плотно оденется на транзистор и будет удерживаться на его корпусе за счёт пружинящих свойств.
Резисторы в эмиттерах выходного каскада — либо проволочные мощностью 5 Вт, либо типа МЛТ-2 3 Ом по 3шт параллельно. Импортные пленочные использовать не советую — выгорают мгновенно и незаметно, что ведет к выходу из строя сразу нескольких транзисторов.

Настройка:

Настройка правильно собранного из исправных элементов усилителя сводится к установке подстроечным резистором тока покоя выходного каскада 100мА (удобно контролировать на эмиттерном резисторе 1 Ом — напряжение 100мВ).
Диод VD1 желательно приклеить или прижать к радиатору выходного транзистора, что способствует лучшей термостабилизации. Однако если этого не делать, ток покоя выходного каскада от холодного 100мА до горячего 300мА меняется, в общем-то, не катастрофично.

Важно: перед первым включением необходимо выставить подстроечный резистор в нулевое сопротивление.
После настройки желательно подстроечный резистор выпаять из схемы, измерить его реальное сопротивление и заменить на постоянный.

Самая дефицитная деталь для сборки усилителя по вышеприведённой схеме — это выходные германиевые транзисторы ГТ806. Их и в светлое советское время было не так легко приобрести, а сейчас наверно и того труднее. Гораздо проще найти германиевые транзисторы типов П213-П217, П210.
Если Вы не сможете по каким либо причинам приобрести транзисторы ГТ806, то Вашему вниманию предлагается ещё одна схема усилителя, где в качестве выходных транзисторов, можно использовать как раз вышеупомянутые П213-П217, П210.

Схема эта — модернизация первой схемы. Выходная мощность этого усилителя составляет 50Вт при сопротивлении нагрузки 4 Ом и 30Вт при 8-Омной нагрузке.
Напряжение питания этого усилителя (U пит) так же двухполярное и составляет ±27 В;
Диапазон рабочих частот 20Гц…20кГц:

Какие же изменения внесены в эту схему;
Добавлены два источника тока в «усилитель напряжения» и еще один каскад в «усилитель тока».
Применение еще одного каскада усиления на довольно высокочастотных транзисторах П605, позволило несколько разгрузить транзисторы ГТ402-ГТ404 и расшевелить совсем уж медленные П210.

Получилось довольно не плохо. При входном сигнале 20кГц, и при выходной мощности 50Вт — на нагрузке искажений практически не заметно (на экране осциллографа).
Минимальные, мало заметные искажения формы выходного сигнала с транзисторами типа П210, возникают только на частотах около 20 кгц при мощности 50 вт. На частотах ниже 20 кгц и мощностях менее 50 вт искажений не заметно.
В реальном музыкальном сигнале таких мощностей на столь высоких частотах обычно не бывает, по этому отличий в звучании (на слух) усилителя на транзисторах ГТ806 и на транзисторах П210 я не заметил.
Впрочем, на транзисторах типа ГТ806, если смотреть осциллографом, усилитель работает все-таки лучше.

При нагрузке 8 Ом в этом усилителе, также возможно применение выходных транзисторов П216…П217, и даже П213…П215. В последнем случае напряжение питания усилителя нужно будет снизить до ±23В. Выходная мощность при этом, разумеется, тоже упадет.
Повышение же питания — ведет к увеличению выходной мощности, и я думаю, что схема усилителя по второму варианту имеет такой потенциал (запас), однако, я не стал экспериментами искушать судьбу.

Радиаторы для этого усилителя обязательны следующие — на выходные транзисторы площадью рассеивания не менее 300см2, на предвыходные П605 — не менее 30см2 и даже на ГТ402, ГТ404 (при сопротивлении нагрузки 4 Ом) тоже нужны.
Для транзисторов ГТ402-404 можно поступить проще;
Взять медную проволоку (без изоляции) диаметром 0,5-0,8, намотать на круглую оправку (диаметром 4-6 мм) проволоку виток к витку, согнуть в кольцо полученную обмотку (с внутренним диаметром меньше диаметра корпуса транзистора), соединить концы пайкой и надеть полученный «бублик» на корпус транзистора.

Эффективней будет наматывать проволоку не на круглую, а на прямоугольную оправку, так как при этом увеличивается площадь соприкосновения проволоки с корпусом транзистора и соответственно повышается эффективность отвода тепла.
Также для повышения эффективности отвода тепла для всего усилителя, можно уменьшить площадь радиаторов и применить для охлаждения 12В куллер от компьютера, запитав его напряжением 7…8В.

Транзисторы П605 можно заменить на П601…П609.
Настройка второго усилителя аналогична описанной для первой схемы.
Несколько слов об акустических системах. Понятно, что для получения хорошего звучания они должны иметь соответствующую мощность. Желательно также, используя звуковой генератор — пройтись на разных мощностях по всему диапазону частот. Звучание должно быть чистым, без хрипов и дребезга. Особенно, как показал мой опыт, этим грешат высокочастотные динамики колонок типа S-90.

Если у кого возникнут какие либо вопросы по конструкции и сборке усилителей — задавайте, по возможности постараюсь ответить.

Удачи всем Вам в Вашем творчестве и всего наилучшего!

На Хабре уже были публикации о DIY-ламповых усилителях, которые было очень интересно читать. Спору нет, звук у них чудесный, но для повседневного использования проще использовать устройство на транзисторах. Транзисторы удобнее, поскольку не требуют прогрева перед работой и долговечнее. Да и не каждый рискнёт начинать ламповую сагу с анодными потенциалами под 400 В, а трансформаторы под транзисторные пару десятков вольт намного безопаснее и просто доступнее.

В качестве схемы для воспроизведения я выбрал схему от John Linsley Hood 1969 года, взяв авторские параметры в расчёте на импеданс своих колонок 8 Ом.

Классическая схема от британского инженера, опубликованная почти 50 лет назад, до сих пор является одной из самых воспроизводимых и собирает о себе исключительно положительные отзывы. Этому есть множество объяснений:
— минимальное количество элементов упрощает монтаж. Также считается, что чем проще конструкция, тем лучше звук;
— несмотря на то, что выходных транзисторов два, их не надо перебирать в комплементарные пары;
— выходных 10 Ватт с запасом хватает для обычных человеческих жилищ, а входная чувствительность 0.5-1 Вольт очень хорошо согласуется с выходом большинства звуковых карт или проигрывателей;
— класс А — он и в Африке класс А, если мы говорим о хорошем звучании. О сравнении с другими классами будет чуть ниже.


Внутренний дизайн
Усилитель начинается с питания. Разделение двух каналов для стерео правильнее всего вести уже с двух разных трансформаторов, но я ограничился одним трансформатором с двумя вторичными обмотками. После этих обмоток каждый канал существует сам по себе, поэтому надо не забывать умножать на два всё упомянутое снизу. На макетке делаем мосты на диодах Шоттки для выпрямителя.

Можно и на обычных диодах или даже готовых мостах, но тогда их необходимо шунтировать конденсаторами, да и падение напряжения на них больше. После мостов идут CRC-фильтры из двух конденсаторов по 33000 мкф и между ними резистор 0.75 Ом. Если взять меньше и ёмкость, и резистор, то CRC-фильтр станет дешевле и меньше греться, но увеличатся пульсации, что не комильфо. Данные параметры, имхо, являются разумными с точки зрения цена-эффект. Резистор в фильтр нужен мощный цементный, при токе покоя до 2А он будет рассеивать 3 Вт тепла, поэтому лучше взять с запасом на 5-10 Вт. Остальным резисторам в схеме мощности 2 Вт будет вполне достаточно.

Далее переходим к самой плате усилителя. В интернет-магазинах продаётся куча готовых китов, однако не меньше и жалоб на качество китайских компонентов или безграмотных разводок на платах. Поэтому лучше самому, под свою же «рассыпуху». Я сделал оба канала на единой макетке, чтобы потом прикрепить её ко дну корпуса. Запуск с тестовыми элементами:

Всё, кроме выходных транзисторов Tr1/Tr2, находится на самой плате. Выходные транзисторы монтируются на радиаторах, об этом чуть ниже. К авторской схеме из оригинальной статьи нужно сделать такие ремарки:

Не всё нужно сразу впаивать намертво. Резисторы R1, R2 и R6 лучше сначала поставить подстроечными, после всех регулировок выпаять, измерить их сопротивление и припаять окончательные постоянные резисторы с аналогичным сопротивлением. Настройка сводится к следующим операциям. Сначала с помощью R6 выставляется, чтобы напряжение между X и нулём было ровно половиной от напряжения +V и нулём. В одном из каналов мне не хватило 100 кОм, так что лучше брать эти подстроечники с запасом. Затем с помощью R1 и R2 (сохраняя их примерное соотношение!) выставляется ток покоя – ставим тестер на измерение постоянного тока и измеряем этот самый ток в точке входа плюса питания. Мне пришлось ощутимо снизить сопротивление обоих резисторов для получения нужного тока покоя. Ток покоя усилителя в классе А максимальный и по сути, в отсутствие входного сигнала, весь уходит в тепловую энергию. Для 8-омных колонок этот ток, по рекомендации автора, должен быть 1.2 А при напряжении 27 Вольт, что означает 32.4 Ватта тепла на каждый канал. Поскольку выставление тока может занять несколько минут, то выходные транзисторы должны быть уже на охлаждающих радиаторах, иначе они быстро перегреются и умрут. Ибо греются в основном они.

Не исключено, что в порядке эксперимента захочется сравнить звучание разных транзисторов, поэтому для них тоже можно оставить возможность удобной замены. Я попробовал на входе 2N3906, КТ361 и BC557C, была небольшая разница в пользу последнего. В предвыходных пробовались КТ630, BD139 и КТ801, остановился на импортных. Хотя все вышеперечисленные транзисторы очень хороши, и разница может быть скорее субъективной. На выходе я поставил сразу 2N3055 (ST Microelectronics), поскольку они нравятся многим.

При регулировке и занижении сопротивления усилителя может вырасти частота среза НЧ, поэтому для конденсатора на входе лучше использовать не 0. 5 мкф, а 1 или даже 2 мкф в полимерной плёнке. По Сети ещё гуляет русская картинка-схема «Ультралинейный усилитель класса А», где этот конденсатор вообще предложен как 0.1 мкф, что чревато срезом всех басов под 90 Гц:

Пишут, что эта схема не склонна к самовозбуждению, но на всякий случай между точкой Х и землёй ставится цепь Цобеля: R 10 Ом + С 0.1 мкф.
— предохранители, их можно и нужно ставить как на трансформатор, так и на силовой вход схемы.
— очень уместным будет использование термопасты для максимального контакта между транзистором и радиатором.

Слесарно-столярное
Теперь о традиционно самой сложной части в DIY — корпусе. Габариты корпуса задаются радиаторами, а они в классе А должны быть большими, помним про 30 Ватт тепла с каждой стороны. Сначала я недоучёл эту мощность и сделал корпус со средненькими радиаторами 800см² на канал. Однако при выставленном токе покоя 1.2А они нагрелись до 100°С уже за 5 минут, и стало ясно, что нужно нечто помощнее. То есть нужно либо ставить радиаторы побольше, либо использовать кулеры. Делать квадрокоптер мне не хотелось, поэтому были куплены гигантские красавцы HS 135-250 площадью 2500 см² на каждый транзистор. Как показала практика, такая мера оказалась немного избыточной, зато теперь усилитель спокойно можно трогать руками – температура равна лишь 40°С даже в режиме покоя. Некоторой проблемой стало сверление отверстий в радиаторах под крепления и транзисторы – изначально купленные китайские свёрла по металлу сверлили крайне медленно, на каждую дырку уходило бы не менее получаса. На помощь пришли кобальтовые свёрла с углом заточки 135° от известного немецкого производителя — каждое отверстие проходится за несколько секунд!

Сам корпус я сделал из оргстекла. Заказываем у стекольщиков сразу нарезанные прямоугольники, выполняем в них необходимые отверстия для креплений и красим с обратной стороны чёрной краской.

Покрашенное с обратной стороны оргстекло смотрится очень красиво. Теперь остаётся только всё собрать и наслаждаться музы… ах да, при окончательной сборке ещё важно для минимизации фона правильно развести землю. Как было выяснено за десятилетия до нас, C3 нужно присоединять к сигнальной земле, т.е. к минусу входа-входа, а все остальные минуса можно отправить на «звезду» возле конденсаторов фильтра. Если всё сделано правильно, то никакого фона не расслышать, даже если на максимальной громкости поднести ухо к колонке. Ещё одна «земляная» особенность, которая характерна для звуковых карт, не развязанных с компьютером гальванически – это помехи с материнки, которые могут пролезть через USB и RCA. Судя по интернету, проблема встречается часто: в колонках можно услышать звуки работы HDD, принтера, мышки и фон БП системника. В таком случае проще всего разорвать земляную петлю, заклеив изолентой заземление на вилке усилителя. Опасаться тут нечего, т.к. останется второй контур заземления через компьютер.

Регулятор громкости на усилителе я не стал делать, поскольку достать какой-нибудь качественный ALPS не удалось, а шуршание китайских потенциометров мне не понравилось. Вместо него был установлен обычный резистор 47 кОм между «землёй» и «сигналом» входа. Тем более регулятор у внешней звуковой карты всегда под рукой, да и в каждой программе тоже есть ползунок. Регулятора громкости нет только у винилового проигрывателя, поэтому для его прослушивания я приделал внешний потенциометр к соединительному кабелю.

Я угадаю этот контейнер за 5 секунд…
Наконец, можно приступать к прослушиванию. В качестве источника звука используется Foobar2000 → ASIO → внешняя Asus Xonar U7. Колонки Microlab Pro3. Главное достоинство этих колонок — это отдельный блок собственного усилителя на микросхеме LM4766, который можно сразу убрать куда-то подальше. Намного интереснее с этой акустикой звучали усилок от мини-системы Panasonic с гордой надписью Hi-Fi или усилитель советского проигрывателя Вега-109. Оба вышеупомянутых аппарата работают в классе АВ. Представленный в статье JLH переиграл всех вышеперечисленных товарищей в одну калитку, по результатам слепого теста для 3 человек. Хотя разницу было слышно невооружённым ухом и без всяких тестов – звук явно детальнее и прозрачнее. Весьма легко, например, услышать различие между MP3 256kbps и FLAC. Раньше я думал, что эффект lossless больше как плацебо, но теперь мнение изменилось. Аналогичным образом гораздо приятнее стало слушать нескомпрессованые от loudness war файлы — dynamic range меньше 5 Дб вообще не айс. Линсли-Худ стоит затрат времени и денег, ибо аналогичный брендовый усилок будет стоить намного дороже.
Материальные затраты
Трансформатор 2200 р.
Выходные транзисторы (6 шт. с запасом) 900 р.
Конденсаторы фильтра (4 шт) 2700 р.
«Рассыпуха» (резисторы, мелкие конденсаторы и транзисторы, диоды) ~ 2000 р.
Радиаторы 1800 р.
Оргстекло 650 р.
Краска 250 р.
Разъёмы 600 р.
Платы, провода, серебряный припой и пр. ~1000 р.
ИТОГО ~12100 р.

Ультралинейный усилитель А класса (опыт конструирования усилителя JLH 1969)

Не секрет, что усилители, работающие в А классе, обеспечивают наивысшее качество звучания по сравнению с усилителями, работающими в классе B, AB и D. В интернете много информации почему это так. Увы, большинство производителей усилителей данный класс обходят стороной из-за низкого КПД усилителя (до 80% мощности рассеивается в виде тепла). Те же экземпляры, которые можно найти в продаже, стоят безумных денег.
К счастью, изобретатель Джон Линсли Худ (John Linsley-Hood) разработал и опубликовал в 1969 году схему простого усилителя А класса мощностью 10 Вт. Такой мощности достаточно для домашнего воспроизведения музыки на высокочувствительных колонках (от 90 Дб). В интернете все отзывы о качестве звучания усилителя JLH только положительные. Это меня подкупило и я решил самостоятельно собрать усилитель Худа в оригинальной версии 1969 года.


Подробно рассказывать об истории создания усилителя JLH 1969 и схемотехнике нет смысла, очень детальная информация есть на портале aovox.com. В посте расскажу лишь об основных этапах конструирования.

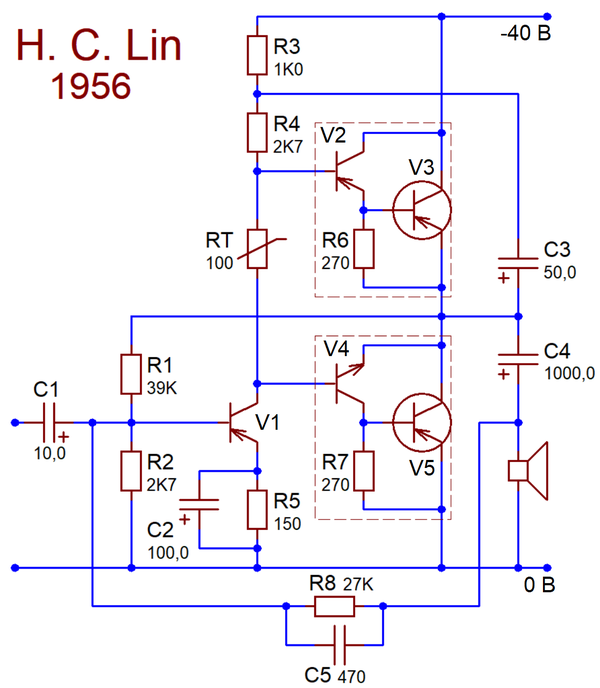

За основу была взята схема, изображенная на рисунке:
Обратите внимание, что напряжение и номиналы некоторых деталей зависят от сопротивления АС. В данной схеме конденсатор С2 слишком малой емкости, что ведет к завалу АЧХ на НЧ. Я применил конденсатор емкостью 2.2 мкФ.

В своей реализации использовал импортные транзисторы, основываясь на рекомендациях тех, кто уже экспериментировал с разными вариантами транзисторов (VT1 — BC560CTA, VT2 — 2SC5707, VT3 и VT4 — 2SC5200).

Остальные компоненты взял с учетом нагрузки 8 Ом (в соответствии с таблицей). Резистор R8 лучше сделать подстроечным для более простой настройки тока покоя.

Итоговая схема:


Разводку печатной платы усилителя сделал в программе Sprint-Layout. Плату изготовил методом ЛУТ. Скачать печатку можно по ссылке.

Для удобства настройки тока покоя, я не стал впаивать в плату коллектор транзистора VT3. Т.к. при настройке в разрыв цепи подключается амперметр. После настройки тока покоя, просто соединил проводом коллектор транзистора с дорожкой на плате.

Питать усилитель лучше от стабилизированного источника напряжения. Мощность трансформатора должна быть достаточной для обеспечения постоянного тока 1,2 А на канал при напряжении 30 В. Я использовал тороидальный трансформатор с двумя отдельными выходными обмотками ТТП250 (2×25В, 4А). Трансформатор имеет большой запас по мощности, что в принципе не обязательно.

Стабилизатор реализован на микросхеме КР142ЕН22А (в 2-х экземплярах: для левого и правого канала усилителя) с регулировкой напряжения до 30 Вольт, что позволяет точно выставить напряжение в 27 Вольт и, при необходимости, изменить его. Схема включения КР142ЕН22А очень простая (изображение взято с просторов интернета):

Емкость конденсаторов в выпрямителе составила 32000 мкФ (на канал). Как показала практика этого с лихвой хватает для абсолютного исключения фона в динамиках. Нет смысла делать емкость больше. Для источника питания сделаны отдельные платы (с учетом компоновки в корпусе усилителя и размеров имеющихся деталей, ссылка на файл). Скачать печатку можно по ссылке.

Кстати, для версии 1969 года, благодаря выходному электролитическому конденсатору, нет необходимости делать схему софтстарта и защиты АС от появления постоянного напряжения. Что сильно упрощает общую конструкцию.

Выходные транзисторы, диодный мост и микросхема стабилизатора нуждаются в хорошем охлаждении. Для усилителей А класса сильный нагрев — неизбежное зло. Это нужно учитывать при выборе корпуса для усилителя JLH. Я заказал на Aliexpress корпус с огромными радиаторами. Он идеально подходит для этого усилителя:
Качество изготовления китайского корпуса отменное, придраться не к чему!

Диодный мост, микросхему стабилизатора и выходные транзисторы одного канала разместил на общем радиаторе:


Настройка

Настройку рекомендую выполнять отдельно для каждого канала. Порядок следующий:
1. Замкнуть аудио вход.
2. Установить подстроечные резисторы усилителей в среднее положение.
3. Подключить амперметр в разрыв цепи коллектора транзистора VT3.
4. Установить напряжение на стабилизаторе ~16 вольт (для исключения появления высокого тока покоя при первом включении и пробоя выходных транзисторов в случае ошибок в монтаже).
5. Установить с помощью резистора R2 половину напряжения питания в точке соединения эмиттера и коллектора выходных транзисторов.
Далее итерационно:
6. С помощью подстроечного резистора R8 установить ток 1.2 Ампера.
7. Поднять на пару вольт напряжение питания, при этом ток будет расти. Нужно контролировать по амперметру, чтобы ток не превышал 2 А.
8. Снизить ток с помощью R8 до 1.2 А.
Повторяя пункты 6,7,8, доводим напряжение питания до требуемых 27 Вольт.

Борьба с фоновыми помехами
Некоторые из тех, кто уже повторял конструкцию усилителя, жаловались на фоновые помехи (гудение в колонках на частоте электросети). В моем случае фон также был, причем только в одном канале. Уровень фона был несильным, т.е. слышно с расстояния ~0.3 метра от АС. Тем не менее он мне не давал покоя :). Исходя из логики, раз фонит только один канал, значит дело не в плохой работе фильтра/стабилизатора или разводке сигнальных/силовых цепей (все идентично), а в чем-то другом. Пришлось поэкспериментировать и достать бубен. Проблему в итоге я решил так: припаял провод от земляной точки платы «фонящего» канала к металлическому корпусу регулятора громкости… И о чудо! Фон исчез! В колонках абсолютная тишина.

Итоговый вид усилителя


Прослушивание

Звучание усилителя оказалось ожидаемо нейтральным. Минимализм схемотехники в лучшую сторону сказывается на качестве звучания усилителя. Звучит он очень натурально и прозрачно на любой громкости в пределах 10 Вт своей мощности. Искажения, как и фон, абсолютно не слышны и не влияют на общее звучание системы. При непосредственном сравнении JLH с усилителем, реализованным на микросхеме, предпочтение однозначно отдаешь JLH. Разница очень заметна на слух и выражается в более чистом и мягком звучании JLH на высоких частотах.
После сборки и прослушивания этого усилителя, абсолютно пропало желание покупать какой-либо другой усилитель, т.к. характеристики и качество звучания JLH приближаются к топовым образцам усилителей, выпускаемых промышленно. Наоборот, есть желание собрать еще один такой же, чтобы реализовать полный биампинг на активном кроссовере.
К сожалению, у меня нет возможности сравнить звучание с ламповым усилителем, но судя по отзывам, JLH звучит сравнимо или даже лучше ламповых. Удивительно, что такая простая схема легко уделывает гораздо более сложные и дорогостоящие конструкции!

PS
Из-за особенности усилителей, работающих в классе А, бОльшая часть мощности расходуется на рассеивание тепла. Усилитель серьезно греется даже при достаточно большой площади радиаторов. В моем случае корпус нагревается до 50-55 градусов.

Опыт реализации активного биампинга на двух усилителях JLH
История сборки усилителя JLH для Александра

Классы усилителей. Устройство и принципы работы | Усилители для колонок | Блог

Усилители принято делить на классы в зависимости от режима работы активных элементов. будь то лампы или транзисторы. Считается, что от класса усилителя зависит качество звука, и в большинстве случаев покупатели ориентрируются больше на этот показатель чем на реальные технические характеристики. Эта заметка немного прольет света на значимость класса при выборе усилителя.

Усилители класса А

Считаются эталоном качества звука, из-за того, что режим работы выбирается на линейном участке, это позволяет достичь высокого качества звучания минимальным схемотехническим решением.

Первый каскад усилителей других классов обязательно работают именно в этом классе, так как искажения и шум первого каскада усиливаются последующими каскадами. Но именно этот режим работы выделяет на транзисторе максимальное количество тепла. Как следствие появляются громоздкие системы охлаждения и большие сложности в создании мощного усилителя, не считая того, что усилителю надо время на прогрев и большого потребления электроэнергии.

Усилители класса B

Рабочая точка последнего каскада выбирается в основании вольтамперной характеристики транзистора, что позволяет снизить нагрев устройства. Недостатком является ступенька, в области тихих сигналов, из-за чего применялся в низкокачественных портативных устройствах и был полностью вытеснен классом D.

Усилители класса AB

Точка покоя выбирается чуть дальше от нуля, это позволяет достичь некоторого баланса между качеством звука и нагревом. Прочие классы (G или H) так или иначе развивают эту идею. Из-за относительно простой схемотехники, не особо требовательной к качеству компонентов, встречается повсеместно — от недорогих портативных устройств, до концертных усилителей и аудиофильских штучек.

Любимый трюк производителей — завысить точку смещения, чтобы для замера искажений на паспорт усилитель работал в режиме A, а замер мощности, произвести уже в режиме AB. Как результат — красивые цифры и плохой звук.

Усилители класса С, H, G

Рабочая точка в усилителях класса C, по сравнению с классом B, еще больше смещена относительно центра линейного участка ВАХ-транзистора. В звуковых устройствах из-за слишком больших искажений не используются.

В усилителях H-G классов, по сути, представляющих из себя класс AB, используется дополнительный источник напряжения, подключаемый прямо на лету к выходному каскаду. Это позволяет немного повысить КПД.

Усилители класса D

В отличии от других классов, транзистор работает в ключевом режиме — 2 устойчивых состояниях либо открыт, либо закрыт. Иногда применяют положительную обратную связь для ускорения смены состояний — немыслимый трюк для других классов, приводящий к самовозбуждению.

Так как тепло в основном выделяется при переключении из одного состояния в другое, транзистор очень мало нагревается. Более высоким КПД обладают только режимы E и F, где переключение транзистора происходит в тот момент, когда через него не проходит ток (за счет работы в резонансе с нагрузкой). Но для звуковых усилителей такой режим не подходит из-за слишком больших искажений. Дурную славу эти усилители получили по самым первым дешевым представителям класса.

На самом деле качество усилителя класса D зависит от типа и частоты модуляции. А уже от этого зависит сложность схемотехники, необходимое качество компонентов и, соответственно, цена. Мощные транзисторы, способные работать на большой частоте в ключевом режиме, как и высококачественные аналогово-цифровые преобразователи (ADC) могут стоить весьма внушительно.

Простейшие представители класса D основаны на усилении широтно-импульсной модуляции с частотой ниже 50 кГц. По сути они являются аналоговыми устройствами.

Такая схема достаточно проста, и делается из дешевых компонентов, но отсутствие обратной связи отрицательно сказывается на восприимчивость к помехам по питанию.

Именно такие усилители и стали причиной мифов о плохом качестве звука всего класса. Первые усилители класса А, работающие на лампах с плохим вакуумом и с железным трансформатором тоже не особо блистали характеристиками, но об этом предпочитают не вспоминать.

Да, такой усилитель годится только для сабвуферов, но даже в этом применении его главным достоинством является низкий уровень нелинейных искажений.

В отличии от обычных усилителей класса AB, для которых высокий уровень нелинейных искажений уже на половине заявленной мощности и откровенный клипинг на максимальной — практически норма.

Для усилителей класса D низкий уровень искажений сохраняется практически во всем рабочем диапазоне громкости. Для сабвуфера эта разница не столько в качестве звука, сколько в меньшем нагреве катушки.

В моделях, произведенных с упором на качество, используется дельта-сигма-модуляция. Благодаря обратной связи схема делает поправки на ошибки квантования, что в сумме с  нойз-шейпингом или дитерингом выводит шумы в область ультразвука. Работу этих алгоритмов для звука можно наглядно продемонстрировать на изображении:

В области звуковых частот соотношение сигнал/шум после таких преобразований доходит до очень высоких значений, и они не уступают другим классам. Такой усилитель уже можно назвать цифровым (из-за цифровых алгоритмов обработки модулированного сигнала).

Маломощные усилители D-класса получили распространение в мобильной и портативной технике, Bluetooth-колонках. Зачастую представляют из себя одну микросхему, которой даже не требуются дополнительные фильтры на цепях питания — обратная связь компенсирует не только искажения в самой схеме, но и пульсации питания. А за счет с высокой частоты модуляции, индуктивности катушки динамика хватает для фильтрации паразитных высоких частот.

Даже мощным усилителям класса D не надо время на прогрев для достижения паспортных характеристик (для класса А может достигать получаса). Именно благодаря этому профессионалы так полюбили усилители класса D. Такая аппаратура не создает фонового шума, мало греется и готова работать сразу же.

Но и это не все. больше всего этот тип усилителей проявляет себя в работе с цифровым сигналом. Конверторы формата PCM в DSD, встроенные в усилитель, позволяют избегать лишних преобразований из аналога в цифру и обратно. Звук проходит через усилитель в цифровом виде до самого последнего транзистора, которые в Hi-end устройствах могут работать на частотах порядка десятков мегагерц.

Современные устройства пошли еще дальше. В цепь цифрового сигнала добавляют цифровой сигнальный процессор (DSP) для компенсации фазово-частотных искажений, вносимых как динамиком, так и помещением. Искажения замеряются микрофоном, а DSP искажения компенсирует. В итоге такая связка цифрового усилителя и цифровой обработки позволяет добиться максимального качества звука, на которое способен динамик. Именно это и делает усилители класса D любимчиками профессионалов, обращающих внимание в первую очередь на результат.

А для аудиофилов класс D производители тщательно маскируют под названиями других классов, например, Z. Или используют их в качестве источников напряжения для усилителей класса A, AB, хотя при взгляде под другим углом такая схема выглядит как активный фильтр искажений для класса D. А то и вовсе умалчивают о принципах работы усилителя. Как это делает Yamaha:

Но даже беглым взглядом можно сразу заметить характерный для класса D фильтр паразитных частот — катушки индуктивности возле мощных транзисторов редкий гость в усилителях других классов.

Заключение

Любой усилитель, независимо от класса, может быть плохим или хорошим. Конкретное схемотехническое решение влияет на звук больше, чем класс усиления.

Отличительная и неизменная черта классов усилителей — это КПД. И самый большой КПД, порядка 90%, в классе D.

Какие нужны транзисторы для усилителя. Простой транзисторный усилитель класса «А

После освоения азов электроники, начинающий радиолюбитель готов паять свои первые электронные конструкции. Усилители мощности звуковой частоты, как правило самые повторяемые конструкции. Схем достаточно много, каждая отличается своими параметрами и конструкцией. В этой статье будут рассмотрены несколько простейших и полностью рабочих схем усилителей, которые успешно могут быть повторены любым радиолюбителем. В статье не использованы сложные термины и расчеты, все максимально упрощено, чтобы не возникло дополнительных вопросов.

Начнем с более мощной схемы.
Итак, первая схема выполнена на известной микросхеме TDA2003. Это монофонический усилитель с выходной мощностью до 7 Ватт на нагрузку 4 Ом. Хочу сказать, что стандартная схема включения этой микросхемы содержит малое количество компонентов, но пару лет назад мною была придумана иная схема на этой микросхеме. В этой схеме количество комплектующих компонентов сведено к минимуму, но усилитель не потерял свои звуковые параметры. После разработки данной схемы, все свои усилители для маломощных колонок стал делать именно на этой схеме.

Схема представленного усилителя имеет широкий диапазон воспроизводимых частот, диапазон питающих напряжений от 4,5 до 18 вольт (типовое 12-14 вольт). Микросхему устанавливают на небольшой теплоотвод, поскольку максимальная мощность достигает до 10 Ватт.

Микросхема способна работать на нагрузку 2 Ом, это значит, что к выходу усилителя можно подключать 2 головки с сопротивлением 4 Ом.
Входной конденсатор можно заменить на любой другой, с емкостью от 0,01 до 4,7 мкФ (желательно от 0,1 до 0,47 мкФ), можно использовать как пленочные, так и керамические конденсаторы. Все остальные компоненты желательно не заменять.

Регулятор громкости от 10 до 47 кОм.
Выходная мощность микросхемы позволяет применять его в маломощных АС для ПК. Очень удобно использовать микросхему для автономных колонок к мобильному телефону и т. п.
Усилитель работает сразу после включения, в дополнительной наладке не нуждается. Советуется минус питания дополнительно подключить к теплоотводу. Все электролитические конденсаторы желательно использовать на 25 Вольт.

Вторая схема собрана на маломощных транзисторах, и больше подойдет в качестве усилителя для наушников.

Это наверное самая качественная схема такого рода, звук чистый, чувствуются весь частотный спектр. С хорошими наушниками, такое ощущение, что у вас полноценный сабвуфер.

Усилитель собран всего на 3-х транзисторах обратной проводимости, как самый дешевый вариант, были использованы транзисторы серии КТ315, но их выбор достаточно широк.

Усилитель может работать на низкоомную нагрузку, вплоть до 4-х Ом, что дает возможность, использовать схему для усиления сигнала плеера, радиоприемника и т.п. В качестве источника питания использована батарейка типа крона с напряжением 9 вольт.
В окончательном каскаде тоже применены транзисторы КТ315. Для повышения выходной мощности можно применить транзисторы КТ815, но тогда придется увеличить напряжение питания до 12 вольт. В этом случае мощность усилителя будет достигать до 1 Ватт. Выходной конденсатор может иметь емкость от 220 до 2200 мкФ.
Транзисторы в этой схеме не нагреваются, следовательно, какое-либо охлаждение не нужно. При использовании более мощных выходных транзисторов, возможно, понадобятся небольшие теплоотводы для каждого транзистора.

И наконец — третья схема. Представлен не менее простой, но проверенный вариант строения усилителя. Усилитель способен работать от пониженного напряжения до 5 вольт, при таком случае выходная мощность УМ будет не более 0,5 Вт, а максимальная мощность при питании 12 вольт достигает до 2-х Ватт.

Выходной каскад усилителя построен на отечественной комплементарной паре. Регулируют усилитель подбором резистора R2. Для этого желательно использовать подстроечный регулятор на 1кОм. Медленно вращаем регулятор до тех пор, пока ток покоя выходного каскада не будет 2-5 мА.

Усилитель не обладает высокой входной чувствительностью, поэтому желательно перед входом применить предварительный усилитель.

Немало важную роль в схеме играет диод, он тут для стабилизации режима выходного каскада.
Транзисторы выходного каскада можно заменить на любую комплементарную пару соответствующих параметров, например КТ816/817. Усилитель может питать маломощные автономные колонки с сопротивлением нагрузки 6-8 Ом.

Список радиоэлементов
Обозначение Тип Номинал Количество Примечание Магазин Мой блокнот
Усилитель на микросхеме TDA2003
Аудио усилитель

TDA2003

1 В блокнот
С1 47 мкФ х 25В 1 В блокнот
С2 Конденсатор 100 нФ 1 Пленочный В блокнот
С3 Электролитический конденсатор 1 мкФ х 25В 1 В блокнот
С5 Электролитический конденсатор 470 мкФ х 16В 1 В блокнот
R1 Резистор

100 Ом

1 В блокнот
R2 Переменный резистор 50 кОм 1 От 10 кОм до 50 кОм В блокнот
Ls1 Динамическая головка 2-4 Ом 1 В блокнот
Усилитель на транзисторах схема №2
VT1-VT3 Биполярный транзистор

КТ315А

3 В блокнот
С1 Электролитический конденсатор 1 мкФ х 16В 1 В блокнот
С2, С3 Электролитический конденсатор 1000 мкФ х 16В 2 В блокнот
R1, R2 Резистор

100 кОм

2 В блокнот
R3 Резистор

47 кОм

1 В блокнот
R4 Резистор

1 кОм

1 В блокнот
R5 Переменный резистор 50 кОм 1 В блокнот
R6 Резистор

3 кОм

1 В блокнот
Динамическая головка 2-4 Ом 1 В блокнот
Усилитель на транзисторах схема №3
VT2 Биполярный транзистор

КТ315А

1 В блокнот
VT3 Биполярный транзистор

КТ361А

1 В блокнот
VT4 Биполярный транзистор

КТ815А

1 В блокнот
VT5 Биполярный транзистор

КТ816А

1 В блокнот
VD1 Диод

Д18

1 Или любой маломощный В блокнот
С1, С2, С5 Электролитический конденсатор 10 мкФ х 16В 3

Простейший усилитель на транзисторах может быть хорошим пособием для изучения свойств приборов. Схемы и конструкции достаточно простые, можно самостоятельно изготовить устройство и проверить его работу, произвести замеры всех параметров. Благодаря современным полевым транзисторам можно изготовить буквально из трех элементов миниатюрный микрофонный усилитель. И подключить его к персональному компьютеру для улучшения параметров звукозаписи. Да и собеседники при разговорах будут намного лучше и четче слышать вашу речь.

Частотные характеристики

Усилители низкой (звуковой) частоты имеются практически во всех бытовых приборах — музыкальных центрах, телевизорах, радиоприемниках, магнитолах и даже в персональных компьютерах. Но существуют еще усилители ВЧ на транзисторах, лампах и микросхемах. Отличие их в том, что УНЧ позволяет усилить сигнал только звуковой частоты, которая воспринимается человеческим ухом. Усилители звука на транзисторах позволяют воспроизводить сигналы с частотами в диапазоне от 20 Гц до 20000 Гц.

Следовательно, даже простейшее устройство способно усилить сигнал в этом диапазоне. Причем делает оно это максимально равномерно. Коэффициент усиления зависит прямо от частоты входного сигнала. График зависимости этих величин — практически прямая линия. Если же на вход усилителя подать сигнал с частотой вне диапазона, качество работы и эффективность устройства быстро уменьшатся. Каскады УНЧ собираются, как правило, на транзисторах, работающих в низко- и среднечастотном диапазонах.

Классы работы звуковых усилителей

Все усилительные устройства разделяются на несколько классов, в зависимости от того, какая степень протекания в течение периода работы тока через каскад:

  1. Класс «А» — ток протекает безостановочно в течение всего периода работы усилительного каскада.
  2. В классе работы «В» протекает ток в течение половины периода.
  3. Класс «АВ» говорит о том, что ток протекает через усилительный каскад в течение времени, равного 50-100 % от периода.
  4. В режиме «С» электрический ток протекает менее чем половину периода времени работы.
  5. Режим «D» УНЧ применяется в радиолюбительской практике совсем недавно — чуть больше 50 лет. В большинстве случаев эти устройства реализуются на основе цифровых элементов и имеют очень высокий КПД — свыше 90 %.

Наличие искажений в различных классах НЧ-усилителей

Рабочая область транзисторного усилителя класса «А» характеризуется достаточно небольшими нелинейными искажениями. Если входящий сигнал выбрасывает импульсы с более высоким напряжением, это приводит к тому, что транзисторы насыщаются. В выходном сигнале возле каждой гармоники начинают появляться более высокие (до 10 или 11). Из-за этого появляется металлический звук, характерный только для транзисторных усилителей.

При нестабильном питании выходной сигнал будет по амплитуде моделироваться возле частоты сети. Звук станет в левой части частотной характеристики более жестким. Но чем лучше стабилизация питания усилителя, тем сложнее становится конструкция всего устройства. УНЧ, работающие в классе «А», имеют относительно небольшой КПД — менее 20 %. Причина заключается в том, что транзистор постоянно открыт и ток через него протекает постоянно.

Для повышения (правда, незначительного) КПД можно воспользоваться двухтактными схемами. Один недостаток — полуволны у выходного сигнала становятся несимметричными. Если же перевести из класса «А» в «АВ», увеличатся нелинейные искажения в 3-4 раза. Но коэффициент полезного действия всей схемы устройства все же увеличится. УНЧ классов «АВ» и «В» характеризует нарастание искажений при уменьшении уровня сигнала на входе. Но даже если прибавить громкость, это не поможет полностью избавиться от недостатков.

Работа в промежуточных классах

У каждого класса имеется несколько разновидностей. Например, существует класс работы усилителей «А+». В нем транзисторы на входе (низковольтные) работают в режиме «А». Но высоковольтные, устанавливаемые в выходных каскадах, работают либо в «В», либо в «АВ». Такие усилители намного экономичнее, нежели работающие в классе «А». Заметно меньшее число нелинейных искажений — не выше 0,003 %. Можно добиться и более высоких результатов, используя биполярные транзисторы. Принцип работы усилителей на этих элементах будет рассмотрен ниже.

Но все равно имеется большое количество высших гармоник в выходном сигнале, отчего звук становится характерным металлическим. Существуют еще схемы усилителей, работающие в классе «АА». В них нелинейные искажения еще меньше — до 0,0005 %. Но главный недостаток транзисторных усилителей все равно имеется — характерный металлический звук.

«Альтернативные» конструкции

Нельзя сказать, что они альтернативные, просто некоторые специалисты, занимающиеся проектировкой и сборкой усилителей для качественного воспроизведения звука, все чаще отдают предпочтение ламповым конструкциям. У ламповых усилителей такие преимущества:

  1. Очень низкое значение уровня нелинейных искажений в выходном сигнале.
  2. Высших гармоник меньше, чем в транзисторных конструкциях.

Но есть один огромный минус, который перевешивает все достоинства, — обязательно нужно ставить устройство для согласования. Дело в том, что у лампового каскада очень большое сопротивление — несколько тысяч Ом. Но сопротивление обмотки динамиков — 8 или 4 Ома. Чтобы их согласовать, нужно устанавливать трансформатор.

Конечно, это не очень большой недостаток — существуют и транзисторные устройства, в которых используются трансформаторы для согласования выходного каскада и акустической системы. Некоторые специалисты утверждают, что наиболее эффективной схемой оказывается гибридная — в которой применяются однотактные усилители, не охваченные отрицательной обратной связью. Причем все эти каскады функционируют в режиме УНЧ класса «А». Другими словами, применяется в качестве повторителя усилитель мощности на транзисторе.

Причем КПД у таких устройств достаточно высокий — порядка 50 %. Но не стоит ориентироваться только на показатели КПД и мощности — они не говорят о высоком качестве воспроизведения звука усилителем. Намного большее значение имеют линейность характеристик и их качество. Поэтому нужно обращать внимание в первую очередь на них, а не на мощность.

Схема однотактного УНЧ на транзисторе

Самый простой усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь соединяется с положительным проводом питания, а эмиттерная — с отрицательным. В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, вот только потребуется поменять полярность.

С помощью разделительного конденсатора С1 удается отделить переменный входной сигнал от источника постоянного тока. При этом конденсатор не является преградой для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляют собой простейший делитель напряжения питания. Обычно резистор R2 имеет сопротивление 1-1,5 кОм — наиболее типичные значения для таких схем. При этом напряжение питания делится ровно пополам. И если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h31 составит 150. Нужно отметить, что усилители КВ на транзисторах выполняются по аналогичным схемам, только работают немного иначе.

При этом напряжение эмиттера равно 9 В и падение на участке цепи «Э-Б» 0,7 В (что характерно для транзисторов на кристаллах кремния). Если рассмотреть усилитель на германиевых транзисторах, то в этом случае падение напряжения на участке «Э-Б» будет равно 0,3 В. Ток в цепи коллектора будет равен тому, который протекает в эмиттере. Вычислить можно, разделив напряжение эмиттера на сопротивление R2 — 9В/1 кОм=9 мА. Для вычисления значения тока базы необходимо 9 мА разделить на коэффициент усиления h31 — 9мА/150=60 мкА. В конструкциях УНЧ обычно используются биполярные транзисторы. Принцип работы у него отличается от полевых.

На резисторе R1 теперь можно вычислить значение падения — это разница между напряжениями базы и питания. При этом напряжение базы можно узнать по формуле — сумма характеристик эмиттера и перехода «Э-Б». При питании от источника 20 Вольт: 20 — 9,7 = 10,3. Отсюда можно вычислить и значение сопротивления R1=10,3В/60 мкА=172 кОм. В схеме присутствует емкость С2, необходимая для реализации цепи, по которой сможет проходить переменная составляющая эмиттерного тока.

Если не устанавливать конденсатор С2, переменная составляющая будет очень сильно ограничиваться. Из-за этого такой усилитель звука на транзисторах будет обладать очень низким коэффициентом усиления по току h31. Нужно обратить внимание на то, что в вышеизложенных расчетах принимались равными токи базы и коллектора. Причем за ток базы брался тот, который втекает в цепь от эмиттера. Возникает он только при условии подачи на вывод базы транзистора напряжения смещения.

Но нужно учитывать, что по цепи базы абсолютно всегда, независимо от наличия смещения, обязательно протекает ток утечки коллектора. В схемах с общим эмиттером ток утечки усиливается не менее чем в 150 раз. Но обычно это значение учитывается только при расчете усилителей на германиевых транзисторах. В случае использования кремниевых, у которых ток цепи «К-Б» очень мал, этим значением просто пренебрегают.

Усилители на МДП-транзисторах

Усилитель на полевых транзисторах, представленный на схеме, имеет множество аналогов. В том числе и с использованием биполярных транзисторов. Поэтому можно рассмотреть в качестве аналогичного примера конструкцию усилителя звука, собранную по схеме с общим эмиттером. На фото представлена схема, выполненная по схеме с общим истоком. На входных и выходных цепях собраны R-C-связи, чтобы устройство работало в режиме усилителя класса «А».

Переменный ток от источника сигнала отделяется от постоянного напряжения питания конденсатором С1. Обязательно усилитель на полевых транзисторах должен обладать потенциалом затвора, который будет ниже аналогичной характеристики истока. На представленной схеме затвор соединен с общим проводом посредством резистора R1. Его сопротивление очень большое — обычно применяют в конструкциях резисторы 100-1000 кОм. Такое большое сопротивление выбирается для того, чтобы не шунтировался сигнал на входе.

Это сопротивление почти не пропускает электрический ток, вследствие чего у затвора потенциал (в случае отсутствия сигнала на входе) такой же, как у земли. На истоке же потенциал оказывается выше, чем у земли, только благодаря падению напряжения на сопротивлении R2. Отсюда ясно, что у затвора потенциал ниже, чем у истока. А именно это и требуется для нормального функционирования транзистора. Нужно обратить внимание на то, что С2 и R3 в этой схеме усилителя имеют такое же предназначение, как и в рассмотренной выше конструкции. А входной сигнал сдвинут относительно выходного на 180 градусов.

УНЧ с трансформатором на выходе

Можно изготовить такой усилитель своими руками для домашнего использования. Выполняется он по схеме, работающей в классе «А». Конструкция такая же, как и рассмотренные выше, — с общим эмиттером. Одна особенность — необходимо использовать трансформатор для согласования. Это является недостатком подобного усилителя звука на транзисторах.

Коллекторная цепь транзистора нагружается первичной обмоткой, которая развивает выходной сигнал, передаваемый через вторичную на динамики. На резисторах R1 и R3 собран делитель напряжения, который позволяет выбрать рабочую точку транзистора. С помощью этой цепочки обеспечивается подача напряжения смещения в базу. Все остальные компоненты имеют такое же назначение, как и у рассмотренных выше схем.

Двухтактный усилитель звука

Нельзя сказать, что это простой усилитель на транзисторах, так как его работа немного сложнее, чем у рассмотренных ранее. В двухтактных УНЧ входной сигнал расщепляется на две полуволны, различные по фазе. И каждая из этих полуволн усиливается своим каскадом, выполненном на транзисторе. После того, как произошло усиление каждой полуволны, оба сигнала соединяются и поступают на динамики. Такие сложные преобразования способны вызвать искажения сигнала, так как динамические и частотные свойства двух, даже одинаковых по типу, транзисторов будут отличны.

В результате на выходе усилителя существенно снижается качество звучания. При работе двухтактного усилителя в классе «А» не получается качественно воспроизвести сложный сигнал. Причина — повышенный ток протекает по плечам усилителя постоянно, полуволны несимметричные, возникают фазовые искажения. Звук становится менее разборчивым, а при нагреве искажения сигнала еще больше усиливаются, особенно на низких и сверхнизких частотах.

Бестрансформаторные УНЧ

Усилитель НЧ на транзисторе, выполненный с использованием трансформатора, невзирая на то, что конструкция может иметь малые габариты, все равно несовершенен. Трансформаторы все равно тяжелые и громоздкие, поэтому лучше от них избавиться. Намного эффективнее оказывается схема, выполненная на комплементарных полупроводниковых элементах с различными типами проводимости. Большая часть современных УНЧ выполняется именно по таким схемам и работают в классе «В».

Два мощных транзистора, используемых в конструкции, работают по схеме эмиттерного повторителя (общий коллектор). При этом напряжение входа передается на выход без потерь и усиления. Если на входе нет сигнала, то транзисторы на грани включения, но все равно еще отключены. При подаче гармонического сигнала на вход происходит открывание положительной полуволной первого транзистора, а второй в это время находится в режиме отсечки.

Следовательно, через нагрузку способны пройти только положительные полуволны. Но отрицательные открывают второй транзистор и полностью запирают первый. При этом в нагрузке оказываются только отрицательные полуволны. В результате усиленный по мощности сигнал оказывается на выходе устройства. Подобная схема усилителя на транзисторах достаточно эффективная и способна обеспечить стабильную работу, качественное воспроизведение звука.

Схема УНЧ на одном транзисторе

Изучив все вышеописанные особенности, можно собрать усилитель своими руками на простой элементной базе. Транзистор можно использовать отечественный КТ315 или любой его зарубежный аналог — например ВС107. В качестве нагрузки нужно использовать наушники, сопротивление которых 2000-3000 Ом. На базу транзистора необходимо подать напряжение смещения через резистор сопротивлением 1 Мом и конденсатор развязки 10 мкФ. Питание схемы можно осуществить от источника напряжением 4,5-9 Вольт, ток — 0,3-0,5 А.

Если сопротивление R1 не подключить, то в базе и коллекторе не будет тока. Но при подключении напряжение достигает уровня в 0,7 В и позволяет протекать току около 4 мкА. При этом по току коэффициент усиления окажется около 250. Отсюда можно сделать простой расчет усилителя на транзисторах и узнать ток коллектора — он оказывается равен 1 мА. Собрав эту схему усилителя на транзисторе, можно провести ее проверку. К выходу подключите нагрузку — наушники.

Коснитесь входа усилителя пальцем — должен появиться характерный шум. Если его нет, то, скорее всего, конструкция собрана неправильно. Перепроверьте все соединения и номиналы элементов. Чтобы нагляднее была демонстрация, подключите к входу УНЧ источник звука — выход от плеера или телефона. Прослушайте музыку и оцените качество звучания.

Сейчас в интернете можно найти огромное количество схем различных усилителей на микросхемах, преимущественно серии TDA. Они обладают достаточно неплохими характеристиками, хорошим КПД и стоят не так уж и дорого, в связи с этим и пользуются такой популярностью. Однако на их фоне незаслуженно остаются забытыми транзисторные усилители, которые хоть и сложны в настройке, но не менее интересны.

Схема усилителя

В этой статье рассмотрим процесс сборки весьма необычного усилителя, работающего в классе «А» и содержащего всего 4 транзистора. Эта схема разработана ещё в 1969 году английским инженером Джоном Линсли Худом, несмотря на свою старость, она и по сей день остаётся актуальной.

В отличие от усилителей на микросхемах, транзисторные усилители требуют тщательной настройки и подбора транзисторов. Эта схема – не исключение, хоть она и выглядит предельно простой. Транзистор VT1 – входной, структуры PNP. Можно экспериментировать с различными маломощными PNP-транзисторами, в том числе и с германиевыми, например, МП42. Хорошо себя зарекомендовали в этой схеме в качестве VT1 такие транзисторы, как 2N3906, BC212, BC546, КТ361. Транзистор VT2 – структуры NPN, средней или малой мощности, сюда подойдут КТ801, КТ630, КТ602, 2N697, BD139, 2SC5707, 2SD2165. Особое внимание стоит уделить выходным транзисторам VT3 и VT4, а точнее, их коэффициенту усиления. Сюда хорошо подходят КТ805, 2SC5200, 2N3055, 2SC5198. Нужно отобрать два одинаковых транзистора с как можно более близким коэффициентом усиления, при этом он должен более 120. Если коэффициент усиления выходных транзисторов меньше 120, значит в драйверный каскад (VT2) нужно поставить транзистор с большим усилением (300 и более).

Подбор номиналов усилителя

Некоторые номиналы на схеме подбираются исходя из напряжения питания схемы и сопротивления нагрузки, некоторые возможные варианты показаны в таблице:


Не рекомендуется поднимать напряжение питания более 40 вольт, могут выйти из строя выходные транзисторы. Особенность усилителей класса А – большой ток покоя, и, следовательно, сильный разогрев транзисторов. При напряжении питания, например, 20 вольт и токе покоя 1.5 ампера усилитель потребляет 30 ватт, не зависимо от того, подаётся на его вход сигнал или нет. На каждом из выходных транзисторов при этом будет рассеиваться по 15 ватт тепла, а это мощность небольшого паяльника! Поэтому транзисторы VT3 и VT4 нужно установить на большой радиатор, используя термопасту.
Данный усилитель склонен в появлению самовозбуждений, поэтому на его выходе ставят цепь Цобеля: резистор сопротивлением 10 Ом и конденсатор 100 нФ, включенные последовательно между землёй и общей точкой выходных транзисторов (на схеме эта цепь показана пунктиром).
При первом включении усилителя в разрыв его питающего провода нужно включить амперметр для контроля тока покоя. Пока выходные транзисторы не разогрелись до рабочей температуры, он может немного плавать, это вполне нормально. Также при первом включении нужно замерять напряжение между общей точкой выходных транзисторов (коллектор VT4 и эммитер VT3) и землёй, там должна быть половина питающего напряжения. Если напряжение отличается в большую или меньшую сторону, нужно покрутить подстроечный резистор R2.

Плата усилителя:

(cкачиваний: 456)


Плата изготовлена методом ЛУТ.

Собранный мной усилитель


Несколько слов о конденсаторах, входном и выходном. Ёмкость входного конденсатора на схеме обозначена 0,1 мкФ, однако такой ёмкости не достаточно. В качестве входного следует поставить плёночный конденсатор ёмкостью 0,68 – 1 мкФ, иначе возможен нежелательный срез низких частот. Выходной конденсатор С5 стоит взять на напряжение не меньшее, чем напряжением питания, жадничать с ёмкостью также не стоит.
Преимуществом схемы этого усилителя является то, что она не представляет опасности для динамиков акустической системы, ведь динамик подключается через разделительный конденсатор (С5), это значит, что при появлении на выходе постоянного напряжения, например, при выходе усилителя из строя, динамик останется цел, ведь конденсатор не пропустит постоянное напряжение.

Схема № 2

Схема второго нашего усилителя значительно сложнее, но зато позволяет получить и более качественной звучание. Достигнуто это за счет более совершенной схемотехники, большего коэффициента усиления усилителя (и, следовательно, более глубокой обратной связи), а также возможностью регулировать начальное смещение транзисторов выходного каскада.

Схема нового варианта усилителя приведена на рис. 11.20. Этот усилитель, в отличие от своего предшественника, питается от двухполярного источника напряжения.

Входной каскад усилителя на транзисторах VT1-VT3 образует т. н. дифференциальный усилитель. Транзистор VT2 в дифференциальном усилителе является источником тока (довольно часто в дифференциальных усилителях в качестве источника тока ставят обычный резистор достаточно большого номинала). А транзисторы VT1 и VT3 образуют два пути, по которым ток из источника уходит в нагрузку.

Если ток в цепи одного транзистора увеличится, то ток в цепи другого транзистора уменьшится на точно такую же величину — источник тока поддерживает сумму токов обоих транзисторов постоянной.

В итоге транзисторы дифференциального усилителя образуют почти «идеальное» устройство сравнения, что важно для качественной работы обратной связи. На базу одного транзистора подается усиливаемый сигнал, на базу другого — сигнал обратной связи через делитель напряжения на резисторах R6, R8.

Противофазный сигнал «расхождения» выделяется на резисторах R4 и R5, и поступает на две цепочки усиления:

  • транзистор VT7;
  • транзисторы VT4-VT6.

Когда сигнал рассогласования отсутствует, токи обоих цепочек, т. е. транзисторов VT7 и VT6, равны, и напряжение в точке соединения их коллекторов (в нашей схеме такой точкой можно считать транзистор VT8) в точности равно нулю.

При появлении сигнала рассогласования токи транзисторов становятся разными, и напряжение в точке соединения становится больше или меньше нуля. Это напряжение усиливается составным эмиттерным повторителем, собранным на комплементарных парах VT9, VT10 и VT11, VT12, и поступает на АС — это выходной сигнал усилителя.

Транзистор VT8 используется для регулировки т. н. тока «покоя» выходного каскада. Когда движок подстроечного резистора R14 находится в верхнем по схеме положении, транзистор VT8 полностью открыт. При этом падение напряжение на нем близко к нулю. Если же перемещать движок резистора в нижнее положение, падение напряжения на транзисторе VT8 будет увеличиваться. А это равносильно внесению сигнала смещения в базы транзисторов выходного эмиттерного повторителя. Происходит смещение режима их работы от класса С до класса В, а в принципе — и до класса А. Это, как мы уже знаем, один из способов улучшения качества звука — не следует полагаться в этом только на действие обратной связи.

Плата . Усилитель собран на плате из одностороннего стеклотекстолита толщиной 1.5 мм размерами 50×47.5 мм. Разводку печатной платы в зеркальном изображении и схему расположения деталей можно скачать . Работу усилителя смотрим на . Внешний вид усилителя приведен на рис. 11.21.

Аналоги и элементная база . При отсутствии необходимых деталей транзисторы VT1, VT3 можно заменить любыми малошумящими с допустимым током не менее 100 мА, допустимым напряжением не ниже напряжения питания усилителя и как можно большим коэффициентом усиления.

Специально для таких схем промышленностью выпускаются транзисторные сборки, представляющие собой пару транзисторов в одном корпусе с максимально подобными характеристиками — это был бы идеальный вариант.

Транзисторы VT9 и VT10 обязательно должны быть комплементарными, также как и VT11, и VT12. Они должны быть рассчитаны на напряжение не менее удвоенного напряжения питания усилителя. Не забыли, уважаемый радиолюбитель, что усилитель питается от двухполярного источника напряжения?

Для зарубежных аналогов комплементарые пары обычно указываются в документации на транзистор, для отечественных приборов — придется попотеть в Инете! Транзисторы выходного каскада VT11, VT12 дополнительно должны выдерживать ток, не меньший:

I в = U / R, А,

U — напряжение питания усилителя,
R — сопротивление АС.

Для транзисторов VT9, VT10 допустимый ток должен быть не менее:

I п = I в / B, А ,

I в — максимальный ток выходных транзисторов;
B — коэффициент усиления выходных транзисторов.

Обратите внимание, что в документации на мощные транзисторы иногда приводятся два коэффициента усиления — один для режима усиления «малого сигнала», другой — для схемы с ОЭ. Вам нужен для расчета не тот, который для «малого сигнала». Обратите внимание также на особенность транзисторов КТ972/КТ973 — их коэффициент усиления составляет более 750.

Найденный вами аналог должен обладать не меньшим коэффициентом усиления — это существенно для данной схемы. Остальные транзисторы должны иметь допустимое напряжение не менее удвоенного напряжения питания усилителя и допустимый ток не мене 100 мА. Резисторы — любые с допустимой рассеиваемой мощностью не менее 0.125 Вт. Конденсаторы — электролитические, с емкостью не менее указанной и рабочим напряжением не менее напряжения питания усилителя.

Продолжение читайте

Усилители низкой частоты (УНЧ) используют для преобразования слабых сигналов преимущественно звукового диапазона в более мощные сигналы, приемлемые для непосредственного восприятия через электродинамические или иные излучатели звука.

Заметим, что высокочастотные усилители до частот 10… 100 МГц строят по аналогичным схемам, все отличие чаще всего сводится к тому, что значения емкостей конденсаторов таких усилителей уменьшаются во столько раз, во сколько частота высокочастотного сигнала превосходит частоту низкочастотного.

Простой усилитель на одном транзисторе

Простейший УНЧ, выполненный по схеме с общим эмиттером, показан на рис. 1. В качестве нагрузки использован телефонный капсюль. Допустимое напряжение питания для этого усилителя 3…12 В.

Величину резистора смещения R1 (десятки кОм) желательно определить экспериментально, поскольку его оптимальная величина зависит от напряжения питания усилителя, сопротивления телефонного капсюля, коэффициента передачи конкретного экземпляра транзистора.

Рис. 1. Схема простого УНЧ на одном транзисторе + конденсатор и резистор.

Для выбора начального значения резистора R1 следует учесть, что его величина примерно в сто и более раз должна превышать сопротивление, включенное в цепь нагрузки. Для подбора резистора смещения рекомендуется последовательно включить постоянный резистор сопротивлением 20…30 кОм и переменный сопротивлением 100… 1000 кОм, после чего, подав на вход усилителя звуковой сигнал небольшой амплитуды, например, от магнитофона или плеера, вращением ручки переменного резистора добиться наилучшего качества сигнала при наибольшей его громкости.

Величина емкости переходного конденсатора С1 (рис. 1) может находиться в пределах от 1 до 100 мкФ: чем больше величина этой емкости, тем более низкие частоты может усиливать УНЧ. Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором номиналов элементов и режимов работы усилителей (рис. 1 — 4).

Улучшениые варианты однотранзисторного усилителя

Усложненные и улучшенные по сравнению со схемой на рис. 1 схемы усилителей приведены на рис. 2 и 3. В схеме на рис. 2 каскад усиления дополнительно содержит цепочку частотнозависимой отрицательной обратной связи (резистор R2 и конденсатор С2), улучшающей качество сигнала.

Рис. 2. Схема однотранзисторного УНЧ с цепочкой частотнозависимой отрицательной обратной связи.

Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.

Рис. 4. Однотранзисторный усилитель с автоматической установкой смещения для базы транзистора.

В схеме на рис. 3 смещение на базу транзистора задано более «жестко» с помощью делителя, что улучшает качество работы усилителя при изменении условий его эксплуатации. «Автоматическая» установка смещения на базе усилительного транзистора применена в схеме на рис. 4.

Двухкаскадный усилитель на транзисторах

Соединив последовательно два простейших каскада усиления (рис. 1), можно получить двухкаскадный УНЧ (рис. 5). Усиление такого усилителя равно произведению коэффициентов усиления отдельно взятых каскадов. Однако получить большое устойчивое усиление при последующем наращивании числа каскадов нелегко: усилитель скорее всего самовозбудится.

Рис. 5. Схема простого двухкаскадного усилителя НЧ.

Новые разработки усилителей НЧ, схемы которых часто приводят на страницах журналов последних лет, преследуют цель достижения минимального коэффициента нелинейных искажений, повышения выходной мощности, расширения полосы усиливаемых частот и т.д.

В то же время, при наладке различных устройств и проведении экспериментов зачастую необходим несложный УНЧ, собрать который можно за несколько минут. Такой усилитель должен содержать минимальное число дефицитных элементов и работать в широком интервале изменения напряжения питания и сопротивления нагрузки.

Схема УНЧ на полевом и кремниевом транзисторах

Схема простого усилителя мощности НЧ с непосредственной связью между каскадами приведена на рис. 6 [Рл 3/00-14]. Входное сопротивление усилителя определяется номиналом потенциометра R1 и может изменяться от сотен Ом до десятков МОм. На выход усилителя можно подключать нагрузку сопротивлением от 2…4 до 64 Ом и выше.

При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне питающих напряжений от 3 до 15 В, хотя приемлемая работоспособность его сохраняется и при снижении напряжения питания вплоть до 0,6 В.

Емкость конденсатора С1 может быть выбрана в пределах от 1 до 100 мкФ. В последнем случае (С1 =100 мкФ) УНЧ может работать в полосе частот от 50 Гц до 200 кГц и выше.

Рис. 6. Схема простого усилителя низкой частоты на двух транзисторах.

Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.

Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливают напряжение на стоке транзистора VT1, равное 50…60% от напряжения источника питания. Транзистор VT2 должен быть установлен на теплоотводя-щей пластине (радиаторе).

Трекаскадный УНЧ с непосредственной связью

На рис. 7 показана схема другого внешне простого УНЧ с непосредственными связями между каскадами. Такого рода связь улучшает частотные характеристики усилителя в области нижних частот, схема в целом упрощается.

Рис. 7. Принципиальная схема трехкаскадного УНЧ с непосредственной связью между каскадами.

В то же время настройка усилителя осложняется тем, что каждое сопротивление усилителя приходится подбирать в индивидуальном порядке. Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30…50) к 1. Резистор R1 должен быть 0,1…2 кОм. Расчет усилителя, приведенного на рис. 7, можно найти в литературе, например, [Р 9/70-60].

Схемы каскадных УНЧ на биполярных транзисторах

На рис. 8 и 9 показаны схемы каскодных УНЧ на биполярных транзисторах. Такие усилители имеют довольно высокий коэффициент усиления Ку. Усилитель на рис. 8 имеет Ку=5 в полосе частот от 30 Гц до 120 кГц [МК 2/86-15]. УНЧ по схеме на рис. 9 при коэффициенте гармоник менее 1% имеет коэффициент усиления 100 [РЛ 3/99-10].

Рис. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 5.

Рис. 9. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 100.

Экономичный УНЧ на трех транзисторах

Для портативной радиоэлектронной аппаратуры важным параметром является экономичность УНЧ. Схема такого УНЧ представлена на рис. 10 [РЛ 3/00-14]. Здесь использовано каскадное включение полевого транзистора VT1 и биполярного транзистора VT3, причем транзистор VT2 включен таким образом, что стабилизирует рабочую точку VT1 и VT3.

При увеличении входного напряжения этот транзистор шунтирует переход эмиттер — база VT3 и уменьшает значение тока, протекающего через транзисторы VT1 и VT3.

Рис. 10. Схема простого экономичного усилителя НЧ на трех транзисторах.

Как и в приведенной выше схеме (см. рис. 6), входное сопротивление этого УНЧ можно задавать в пределах от десятков Ом до десятков МОм. В качестве нагрузки использован телефонный капсюль, например, ТК-67 или ТМ-2В. Телефонный капсюль, подключаемый при помощи штекера, может одновременно служить выключателем питания схемы.

Напряжение питания УНЧ составляет от 1,5 до 15 В, хотя работоспособность устройства сохраняется и при снижении питающего напряжения до 0,6 В. В диапазоне напряжения питания 2… 15 В потребляемый усилителем ток описывается выражением:

1(мкА) = 52 + 13*(Uпит)*(Uпит),

где Uпит — напряжение питания в Вольтах (В).

Если отключить транзистор VT2, потребляемый устройством ток увеличивается на порядок.

Двухкаскадные УНЧ с непосредственной связью между каскадами

Примерами УНЧ с непосредственными связями и минимальным подбором режима работы являются схемы, приведенные на рис. 11 — 14. Они имеют высокий коэффициент усиления и хорошую стабильность.

Рис. 11. Простой двухкаскадный УНЧ для микрофона (низкий уровень шумов, высокий КУ).

Рис. 12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.

Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 — вариант 2.

Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [МК 5/83-XIV]. В качестве микрофона ВМ1 использован микрофон электродинамического типа.

В роли микрофона может выступать и телефонный капсюль. Стабилизация рабочей точки (начального смещения на базе входного транзистора) усилителей на рис. 11 — 13 осуществляется за счет падения напряжения на эмиттерном сопротивлении второго каскада усиления.

Рис. 14. Двухкаскадный УНЧ с полевым транзистором.

Усилитель (рис. 14), имеющий высокое входное сопротивление (порядка 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и биполярном — VT2 (с общим).

Каскадный усилитель низкой частоты на полевых транзисторах, также имеющий высокое входное сопротивление, показан на рис. 15.

Рис. 15. схема простого двухкаскадного УНЧ на двух полевых транзисторах.

Схемы УНЧ для работы с низкоОмной нагрузкой

Типовые УНЧ, предназначенные для работы на низкоомную нагрузку и имеющие выходную мощность десятки мВт и выше, изображены на рис. 16, 17.

Рис. 16. Простой УНЧ для работы с включением нагрузки с низким сопротивлением.

Электродинамическая головка ВА1 может быть подключена к выходу усилителя, как показано на рис. 16, либо в диагональ моста (рис. 17). Если источник питания выполнен из двух последовательно соединенных батарей (аккумуляторов), правый по схеме вывод головки ВА1 может быть подключен к их средней точки напрямую, без конденсаторов СЗ, С4.

Рис. 17. Схема усилителя низкой частоты с включением низкоомной нагрузки в диагональ моста.

Если вам нужна схема простого лампового УНЧ то такой усилитель можно собрать даже на одной лампе, смотрите у нас на сайте по электронике в соответствующем разделе.

Литература: Шустов М.А. Практическая схемотехника (Книга 1), 2003 год.

Исправления в публикации: на рис. 16 и 17 вместо диода Д9 установлена цепочка из диодов.

Читайте также…

героев | Ванпанчмен вики

Герои (ヒーロー達, Hīrō Tachi ) — люди, которые борются за справедливость против зла в мире. Они защищают мирных жителей от вреда от монстров, злодеев, стихийных бедствий и других угроз. Большинство героев зарегистрированы в Ассоциации героев и делятся на четыре класса с повышением престижа: C-класс, B-класс, A-класс и S-класс. Героям присваиваются числовые рейтинги в соответствующих классах.

Есть множество безымянных героев.

Рейтинг веб-комиксов можно посмотреть здесь.

S-Класс[]

S-класс (S級, S-kyū ): Сильнейший и самый престижный класс Ассоциации Героев. Каждый герой S-класса эквивалентен армейскому подразделению чрезвычайной ситуации. [1] Первоначально этот класс был создан для того, чтобы собирать людей, которые, несмотря на их низкий ранг, были способны самостоятельно побеждать Таинственных Демонов уровня бедствия. [2] Текущий герой S-класса с самым высоким рейтингом — Blast.В настоящее время в этом классе 17 героев, [3] — наименьшее количество членов из всех классов.

А-Класс[]

A-класс (A 級, A-kyū ): Второй по силе класс из четырех классов. Когда герой достигает ранга 1 в классе B, он может подняться до класса A. Герои этого класса способны в одиночку побеждать Таинственных существ Тигра уровня бедствия [4] , а также считаются очень популярными. Текущий герой A-класса с самым высоким рейтингом — Sweet Mask.В настоящее время в этом классе 38 героев. [3]

B-Класс[]

B-класс (B 級, B-kyū ): третий по силе класс из четырех классов. Когда герой достигает ранга 1 в C-классе, он может подняться до B-класса. Герои этого класса не должны совершать еженедельные героические действия для выполнения каких-либо квот [5] , а также способны самостоятельно побеждать Таинственных Волков уровня бедствия. [6] Текущий герой класса B с самым высоким рейтингом — Фубуки.В настоящее время в этом классе 101 герой. [3]

C-Класс[]

C-класс (C級, C-kyū ): Самый низкий и наименее сильный класс из четырех классов. Хотя герои C-класса самые слабые, их сила превышает силу обычного человека. [7] Когда герой вступает в ассоциацию, он обычно начинает здесь. [8] Герои C-класса должны совершать еженедельные героические поступки, чтобы выполнить свои квоты, в противном случае они удаляются из реестра героев. [9] Текущий герой С-класса с самым высоким рейтингом — Мумен Райдер. В настоящее время в этом классе 390 героев, самый многочисленный из всех классов. [3]

Неизвестный класс[]

Неизвестный класс : Герои, чей класс и ранг неизвестны

Бывшие герои[]

незарегистрированных героев[]

Незарегистрированные герои рассматриваются Ассоциацией героев как «чудаки» и не получают никаких кредитов или упоминаний в каких-либо СМИ. [10] В настоящее время нет известных незарегистрированных героев, однако Сайтама и Генос ранее работали незарегистрированными героями в прошлом.Часто гражданские лица будут делать и помогать героям в героической работе, например, когда Атомный Самурай попросил помощи у членов Совета мастеров меча, чтобы победить Гару, или Бомба помогла Бэнгу и Геносу сражаться против Гару, Старейшины Многоножки и других Таинственных Существ из Ассоциация монстров, а позже спасите других поверженных героев.

Мелочи[]

  • Обоих мангаков спросили, какими героями они будут в мире Ванпанчмен . [11]
    • Мурата сказал, что он будет героем C-класса по имени Сакуга Небукуро (Рисование картинок + Спальный мешок), который может заснуть, просто упав вниз, и он может рисовать картинки, когда спит.
    • ONE сказал, что он будет героем C-класса по имени Сборщик мусора, который собирает мусор, чтобы заработать очки.
  • Генос — первый герой за 2 года, которого наняли напрямую в S-класс. [12] Последним является Король.

Каталожные номера[]

Навигация[]

Образование | АМАДА АМЕРИКА

Техническое обучение AMADA

Программы технического обучения школы AMADA были созданы в 1985 году и обеспечивают профессиональную подготовку студентов как в теории, так и на практике.В AMADA School мы знаем, что клиенты ожидают профессионального обучения. Наши инструкторы полностью сертифицированы в обоих программирование программного обеспечения и операции с машиной. Наша цель, производительность через образование.

Ниже приводится краткое описание наших стандартных классов. Мы также предлагаем индивидуальное обучение на месте с учетом ваших конкретных потребностей. Для получения дополнительной информации о предлагаемых занятиях, местах и ​​расписании, пожалуйста, звоните:




Школа АМАДА

Телефон: (847) 466-2000
Факс: (847) 519-3479
Или напишите нам по адресу [email protected]

Факты о школе

Справочник классов

Программное обеспечение

  • G-Code — Класс объясняет машинный код для штамповочных прессов AMADA, учащиеся учатся создавать код из чертежей, уделяя особое внимание инструментам и конструкциям из нескольких деталей. Студент должен знать, как читать гравюры и иметь представление о работе перфорационного пресса.
  • Доктор Эйб Бланк — Laser-Class использует компьютеры с программным обеспечением Dr.Программное обеспечение Abe для обучения полному использованию процесса программирования Dr. Abe в отношении станков для лазерной резки.

  • Dr. Abe Blank Punch – Класс использует компьютеры с программным обеспечением Dr. Abe для обучения полному использованию процесса программирования Dr. Abe в отношении штамповочных машин.

  • Dr. Abe Blank Combo — Класс использует компьютеры с программным обеспечением Dr. Abe для обучения полному использованию Dr.Абэ Процесс программирования в отношении комбинированных штамповочных/лазерных станков.

  • Dr. Abe Bend – Класс использует компьютер с программным обеспечением Dr. Abe для обучения полному использованию процесса Dr. Abe Bending для программирования и связи с листогибочными прессами AMADA.

  • AP100/FabriWin Punch – Класс использует компьютеры с программным обеспечением AP100 Punch или FabriWin Punch для обучения программированию деталей, которые будут изготавливаться на штамповочных машинах.

  • AP100/FabriWin Laser — Класс использует компьютеры с программным обеспечением AP100 Punch или FabriWin Laser для обучения программированию деталей, которые будут изготовлены на станках для лазерной резки.

  • AP100/FabriWin Combo — Класс использует компьютер с программным обеспечением AP100 или FabriWin Combination для производства деталей, предназначенных для обработки на комбинированных штамповочных/лазерных станках.

  • SheetWorks — Класс использует компьютеры с программным обеспечением для создания чертежей и моделей, используемых для разработки программ гибки для листогибочных прессов AMADA.

  • FabriBend — Класс использует компьютер с программным обеспечением для производства деталей для листогибочных прессов AMADA, показывая моделирование и выбор инструмента.



Машины

Лазеры – Предлагаются как базовые, так и продвинутые курсы, охватывающие теорию, резку тонколистового и толстолистового металла. Перечисленные машины обычно обучаются в Центре решений AMADA в Шаумбурге, штат Иллинойс.Станок для лазерной резки AMADA старого типа занятия проводятся у клиентов НА МЕСТЕ с использованием оборудования клиентов.

  • LC Пульсар NT
  • ЛК С1
  • Ф1
  • ЭМЛ/ЭМЛК
  • ФО
  • ФОМ
  • Кватро

Пробивка отверстий – Предлагаются занятия по перечисленным станкам с точки зрения безопасности, эксплуатации, оснастки, технического обслуживания и базового программирования. Занятия по пробивным машинам AMADA старого типа проводятся у клиентов НА МЕСТЕ с использованием клиентов. машина.

Гибка – Предлагаются занятия по технике безопасности при гибке, теории, компоновке, эксплуатации и техническому обслуживанию листогибочных прессов AMADA. Перечисленные типы обычно преподаются в Центре решений AMADA в Шаумбурге, штат Иллинойс. Листогибочные прессы AMADA старого типа преподаются у клиентов НА МЕСТЕ с использованием машины клиентов.



Предлагаются занятия на месте для более старых машин (занятия проводятся на месте заказчика)

Випрос

  • Королева O4PC
  • Король O4PC
  • Vipros II NT

Механические штамповочные прессы

  • Пега, Кома, Вела и Овен
  • О4ПК

Лазеры

  • 16ИЛ
  • 160ИЛ
  • Quattro с поворотным устройством

Листогибочный пресс

LG C9 55-дюймовый Smart OLED-телевизор класса 4K с AI ThinQ® (54.Диаг. 6 дюймов) — Agiant Appliance & TV

Посмотрите все, чего вам не хватало, на совершенно новом OLED-телевизоре LG. Он обладает широкой цветовой гаммой, от которой действительно захватывает дух.





OLED-телевизор LG — воплощение мечты компьютерных геймеров

Наслаждайтесь компьютерными играми, как никогда раньше, на OLED-телевизоре LG с поддержкой NVIDIA G-SYNC®*. Только LG может обеспечить исключительное качество изображения идеального черного и насыщенных цветов в сочетании с плавным игровым процессом, позволяющим вывести игры на ПК на новый уровень.

*NVIDIA G-SYNC совместима с видеокартами серии RTX 20 и GTX 16.





Новый уровень игр с Perfect Black

Идеальное черное полотно OLED-телевизора LG обеспечивает непревзойденные впечатления от игр на ваших любимых консолях. Невероятная детализация и интенсивные цвета даже под широким углом обзора телевизора. Погрузитесь в кинематографический виртуальный 5.1-канальный объемный звук. И наслаждайтесь последними инновациями с HDMI, который обеспечивает отзывчивый игровой процесс, который дает вам преимущество.





Быстрый отклик, плавное движение

Обновите свою игру, добавив новейшие функции. Время отклика 1 мс* и низкая задержка ввода обеспечивают более плавное действие в режиме реального времени. Переменная частота обновления (VRR) и автоматический режим с малой задержкой (ALLM), поддерживаемые новейшим стандартом HDMI, обеспечивают лучшую графику с минимальными заиканиями на самых высоких скоростях для лучшего игрового процесса.

*Время отклика 1 мс основано на GtoG, что означает переход от серого к серому.
*Данные о задержке ввода основаны на внутренних стандартах тестирования и могут быть изменены в зависимости от среды измерения или конкретных условий устройства.





Интеллектуальный процессор α9 Gen 2 — лучший 4K-процессор LG

Самый мощный 4K-процессор LG использует 4-ступенчатое шумоподавление для улучшения изображения, действия и цвета. Это обеспечивает максимально захватывающий опыт просмотра, в основе которого лежит искусственный интеллект.





Представляем более интеллектуальный телевизор с LG ThinQ® AI

Посмотрите, насколько удобной может быть жизнь благодаря LG ThinQ® AI, который слушает, думает и отвечает. А с помощью Google Assistant* и Alexa вы можете управлять всем своим подключенным домом и наслаждаться персонализированными развлечениями. Это сила управлять вашей жизнью — даже лучше.

*Услуга ограничена некоторыми языками. Для некоторых функций требуются подписки на сторонние сервисы.Google является товарным знаком Google LLC.





Каждый просмотр подобен галерее, показывающей

Там тонкий. Тогда есть OLED тонкий. Пиксели OLED-телевизоров LG с индивидуальной подсветкой не требуют подсветки — они прекрасно смотрятся на стене или на подставке премиум-класса.





AirPlay позволяет вам делать все это. Смотреть. Слушать. Делиться.

AirPlay 2 позволяет легко обмениваться фильмами, включая названия Dolby Vision, телешоу, фотографиями и многим другим на телевизоре LG AI прямо с iPhone, iPad или Mac.Вы даже можете одновременно воспроизводить музыку на всех телевизорах LG AI и других колонках, совместимых с AirPlay 2, в вашем доме — и все это синхронно.





Превратите свой телевизор в центр развлечений

Усовершенствованные технологии изображения и звука, вдохновленные кинематографом, оптимизируют изображение и звук для захватывающего и более реалистичного восприятия каждой сцены — это сверхяркое изображение и мощный, динамичный звук, который, кажется, окружает вас повсюду.*

*Dolby Vision является товарным знаком Dolby Laboratories.Dolby, Dolby Atmos и символ двойной буквы D являются зарегистрированными товарными знаками Dolby Laboratories.





OLED-телевизоры LG и WiSA™

OLED-телевизоры LG

поддерживают WiSA Ready™ и легко подключаются к динамикам WiSA Certified™ с помощью беспроводного аудиопередатчика Axiim LINK USB, поэтому вы можете наслаждаться высококачественным объемным звуком за считанные минуты.*

*Поддерживает только конфигурации 5.1 и 2.0. Требуется беспроводной WiSA Transmitter™ (например, Axiim Link), который продается отдельно.



милых пушистых существ в Adobe Illustrator — графический дизайн для Lunch™ Class | Хелен Брэдли

Стенограммы

1. Графический дизайн для обеда Создание милых яростных существ Введение: Здравствуйте, я Хелен Брэдли. Добро пожаловать в этот эпизод программы «Графический дизайн для обеда: создание милых пушистых существ в Adobe Illustrator». Графический дизайн на обед — это серия занятий, на которых обучают целому ряду советов и методов создания дизайна и работы с такими приложениями, как Illustrator, Photoshop и Procreate.Сегодняшний проект посвящен веселью, и мы собираемся создать милое маленькое пушистое существо. Мы собираемся научиться делать мех, и мы узнаем, как сделать его таким образом, чтобы ваш компьютер не останавливался, а Illustrator не зависал слева, справа и по центру. Методы, которые вы изучите в этом видео, будут применимы к другим проектам в другое время. Теперь, когда вы смотрите эти видео, вы увидите подсказку, которая спросит, порекомендуете ли вы этот класс другим.Пожалуйста, если вам нравится урок, не могли бы вы сделать для меня две вещи. Во-первых, ответьте «да», что вы бы порекомендовали этот класс, а во-вторых, напишите хотя бы в нескольких словах, почему вам нравится этот класс. Эти рекомендации помогают другим учащимся сказать, что это урок, который им тоже может понравиться и на котором можно чему-то научиться. Теперь, если вы видите на экране ссылку «Подписаться», щелкните ее, чтобы быть в курсе моих новых классов по мере их выпуска. Если вы хотите оставить мне комментарий или вопрос, пожалуйста, сделайте это. Я читаю и отвечаю на все ваши комментарии и вопросы, а также просматриваю и отвечаю на все ваши классные проекты.Итак, если вы готовы, давайте приступим к сегодняшней порции милоты и создадим пушистое существо здесь, в Illustrator. 2. Часть 1. Создание меха. Создание нашего сказочного существа начнется с нового документа. Я делаю свой довольно маленьким. Там написано 1200 на 1200 пикселей. Я работаю в цветовом режиме RGB. Я нажму Создать. Теперь мы начнем с круга, поэтому я перейду к инструменту эллипса, удерживая клавишу Shift, и вытащу небольшой круг. Я уберу обводку и заполню ее градиентом.Теперь, чтобы найти градиент для использования, мы откроем панель «Образцы», щелкните всплывающее меню, выберите «Открыть библиотеку образцов», а затем выберите «Градиенты и небо», и мы будем использовать градиент с четвертого по последний здесь, он называется Небо 21. Когда я щелкаю по нему, он добавляется на панель образцов, и выбранная форма теперь заполняется этим градиентом. Здесь мы откроем панель градиента и повернем градиент на 90 градусов. Желтый внизу и синий вверху. Также можно немного настроить эти цвета, просто перетащив ползунки.Я бы хотел немного больше желтого, так что я немного его подкорректирую. Перейдите к инструменту «Выделение», удерживайте Alt на ПК на Mac и перетащите второй круг от первого, а затем измените, перетащите его снова и создайте один посередине, средний, который вы собираетесь увеличить. размер. Выберите все три из них и просто выровняйте их, используя опцию горизонтального выравнивания по центру здесь. Если вы их не видите, вы можете использовать панель выравнивания здесь и, конечно же, любую из этих панелей, если вы не видите их на своем экране, вы всегда можете добраться до них, выбрав меню «Окно».Мы собираемся сделать смесь из фигур, поэтому мы перейдем к инструменту смешения, щелкнем сначала по этой фигуре, затем по второй фигуре, а затем по третьей фигуре. Теперь вы можете или не можете видеть вещи точно так же, как я вижу их на своем экране. Это не имеет значения. Просто дважды щелкните инструмент смешивания, чтобы получить доступ к параметрам смешивания, включите предварительный просмотр и выберите указанные шаги, и мы увеличим количество шагов. Каждый из этих шагов позже станет пушистым элементом. Я использую что-то вроде 12 или 13.Я нажму ОК. Для тела пушистого существа я буду использовать удлиненный эллипс. Выберите здесь инструмент прямого выделения и выберите опорную точку в самом низу эллипса и просто перетащите ее вверх. Форма животного или пушистого существа будет чем-то вроде сплющенного яйца. С помощью инструмента выделения выберите как переход, так и форму, и мы заменим позвоночник в тот момент, когда у перехода появится позвоночник, то есть прямая линия. Мы собираемся использовать эту фигуру в качестве стержня для смешивания, выбираем объект и затем смешиваем замену стержня.С этим есть небольшая проблема, и проблема в том, что когда вы помещаете переход на закрытый путь, он не соединяется, но он соединился бы, если бы это был открытый путь. Мы перейдем к инструменту «Ножницы» и найдем опорную точку в самом верху этой формы яйца и щелкнем один раз, и это просто обрежет путь в этой точке. В результате смесь теперь идеально проходит по траектории. Путь или позвоночник по-прежнему выбран, поэтому, если вам нужно внести в него какие-либо изменения, вы можете сделать это сейчас. Просто собираюсь немного выровнять это, чтобы сделать нижнюю часть формы немного более плоской.Теперь, когда к нему применена некоторая смесь. Если мы посмотрим на последнюю панель, мы увидим, что здесь происходит. То, что у нас есть, это смесь. У нас есть позвоночник и три эллипса, которые составляют эту смесь. Теперь в других видеороликах, которые вы можете увидеть, например, на YouTube для создания этого эффекта феи, большинство людей пойдут дальше и создадут эффект феи на этой смеси. Проблема в том, что это замедлит работу вашего компьютера, и конечный результат того, что вы создадите, будет немного другим.Метод, который я собираюсь вам показать, состоит в том, чтобы разбить круги так, чтобы у нас были отдельные круги, и мы применим к ним наш черновой вариант и эффект. Конечный результат будет немного другим. Это, вероятно, немного более управляемо, и это, безусловно, приведет к гораздо меньшим накладным расходам на вашем компьютере. Что мы сделаем, так это перейдем к инструменту «Выделение» и выделим все. Вы хотите, чтобы последняя панель была открыта, чтобы вы могли видеть, что происходит. Мы выберем Object и Expand Appearance. Вы скажете, что здесь практически ничего не произошло.Мы все еще собираемся смешать, у нас все еще есть позвоночник, у нас все еще есть эллипсы. Мы сделаем это снова, объект в Expand Appearance больше недоступен, но Expand доступен. Итак, нажмите «Развернуть». Теперь вы не хотите расширять свои заливки, поэтому отключите это, это действительно важно. Вы просто хотите расширить объект. Что это сделает, так это сломает эту смесь, и у нас просто получится целая серия кругов. Я нажму ОК. Теперь у нас есть группа, и группа представляет собой целую серию кругов, и каждый из этих кругов заполнен градиентом.Здесь очень простая структура документов. Я собираюсь отделить их от группы, выбрав Object Ungroup. В этом слое сейчас у меня просто много-много кругов. В этот момент мы собираемся применить эффект, который даст нам подобие меха. Когда все выбрано, мы выберем «Эффект», а затем «Искажение», «Трансформация» и «Огрубление». Включите предварительный просмотр. Вы будете использовать очень высокие значения размера и детализации. Вы можете начать, например, с 50 процентов по размеру и около 50 на дюйм по деталям, и это даст вам сходство с мехом.Вы можете немного увеличить это значение, если хотите получить еще более колючий, но просто выберите что-то, что вам нравится, и нажмите «ОК». Результатом этого является то, что у нас есть слой и применяемый к слою этот шероховатый эффект. Что ж, мы хотим разбить это снова. Что мы хотим сделать, так это получить пути, которые представляют собой серию остроконечных кругов, к каждому из которых применен градиент. Когда все еще выделено, мы выберем объект, расширяющий внешний вид. Теперь у нас есть целая серия маленьких колючих объектов, каждый из которых заполнен градиентом.Я просто утащу одну из них, чтобы вы могли увидеть, как они выглядят. Теперь у нас есть основной мех. Мы готовы приступить к созданию нашего пушистого зверька, и мы сделаем это в следующем видео. 3. Часть 2. Создайте лицо. Прежде чем мы начнем создавать черты нашего персонажа, давайте сохраним цвета из этого градиента. Итак, выберите любой из этих объектов. Итак, у вас есть видимая градиентная заливка. Перейдите на панель образцов и нажмите здесь на новую группу цветов. Вы выберете выбранное произведение искусства. Нет необходимости преобразовывать процесс в глобальный или включать образцы оттенков.Но мы можем нажать «ОК», и это даст нам три цвета градиента. Это даст нам доступ к ним, если мы захотим использовать их в дизайне. Я собираюсь сделать дубликат этого последнего. Так что у меня есть две партии этого меха. Что я сделаю, так это положу лицо персонажа между этими двумя слоями. Я собираюсь заблокировать заднюю, чтобы она не двигалась. Но я могу изменить верхний. Я добавлю еще одну лабораторию, но я собираюсь разместить ее между двумя слоями меха, чтобы лицо сверху было закрыто мехом.Давайте выключим это разрешение, чтобы мы не могли видеть его прямо сейчас, пока работаем над лицом. Теперь лицо будет построено из эллипса, поэтому я растяну эллипс на документе здесь. Позвольте мне убедиться, что я выбрал этот слой, и давайте просто перетащим наш эллипс, поместив его в нужное положение. Я перемещаю его, удерживая пробел, когда я регулирую положение. Он заполнен градиентом, но мы можем получить доступ к этим цветам градиента через эту панель здесь, потому что мы сохранили эти цвета. Если вам нужен этот цвет, но, возможно, его менее насыщенная или более насыщенная версия, просто выберите цвет, а затем дважды щелкните по нему, и вы сможете настроить его.Я собираюсь сделать свой немного светлее и ярче. Целый день выберите это выделение, потому что теперь я готов вставить свои глаза. Я перейду к кисти-кляксе. Кисть-клякса — хорошая удобная кисть для этого. Но вы должны убедиться, что ничего не выбрано, когда вы выбираете кисть-кляксу. Я выберу черный и увеличим размер кисти, нажав закрывающую квадратную скобку K. Если у вас нет доступа к этому, это не работает или что-то в этом роде, дважды щелкните инструмент «Кисть-клякса», и вы сможете отрегулируйте размер здесь, но я могу сделать это здесь.Я собираюсь добавить пару больших глаз. Затем, если вы хотите добавить немного веснушек, используйте открытую квадратную скобку K, чтобы уменьшить размер кисти, а затем вы можете просто добавить несколько маленьких точек вокруг лица. Я увеличу область здесь, чтобы построить рот. Рот будет построен из эллипса. Я вытащу высокий эллипс. Я хочу, чтобы он был заполнен черным и вообще не имел обводки. Я снова вернусь к инструменту эллипса, и на этот раз я собираюсь перетащить эллипс поверх этого, потому что я хочу оставить эту область внизу, но удалить область вверху, выбрав оба этих эллипса.Я пойду к следопыту. Опять же, вы можете добраться до этого, выбрав окно, а затем навигатор. В этом случае я выберу минус передний, потому что это передний темп, который мы хотим вычесть из заднего темпа, и это оставляет нам эту форму рта. Я щелкну вне фигуры, потому что я не хочу ничего выделять, потому что собираюсь изменить цвет заливки. Я собираюсь изменить его на розовый цвет. Снова возьмите инструмент эллипса, растяните круг. Я собираюсь разместить это либо на нижнем краю рта, но не симметрично.Я не хочу, чтобы он был точно над дном. Я собираюсь выбрать обе эти формы, и на этот раз я собираюсь использовать команду и навигатор, которые разделятся. Я хочу, чтобы этот темп, этот темп и этот темп были отдельными. В палитре Pathfinder я нажму здесь, чтобы разделить. Теперь я могу перейти к группе говорящих по выбору. Все эти фигуры будут в группе. Щелкните вдали от форм, а затем щелкните только этот фрагмент здесь, потому что он мне больше не нужен, и я нажму «Удалить», и у меня останется форма, которая является формой моего рта.Теперь я могу принести его и поставить на место. Если он должен быть немного больше, я могу перетащить его угловой маркер, чтобы изменить его размер пропорционально. Контроль или команда ноль просто уменьшают масштаб, чтобы я мог видеть продукт, который у меня есть до сих пор. Мы снова наденем мех, и вы увидите, что непосредственная проблема заключается в том, что верхний слой меха закрывает лицо. Что ж, давайте сейчас зафиксируем лицо и посмотрим, сможем ли мы немного поработать над мехом. Я немного увеличу его, а затем подойду сюда и начну отдаляться.Меня больше всего беспокоит мех, который на самом деле на лице. Так что это будет в этой области здесь. Я просто хочу убрать его с дороги и начать раскрывать лицо. Если вы считаете, что слишком много, вы всегда можете просто удалить любой доступ. Так что просто нажмите клавишу удаления, если вам нужно избавиться от меха, который находится в неправильном месте. Вы также можете уменьшить эти пушистые объекты, если они слишком велики. Некоторые из них здесь довольно большие. Поскольку у нас уже есть нижний слой меха, мы не будем вносить в него никаких изменений.Единственный мех, на который мы воздействуем, — это мех над лицом существа. Так что под ним довольно много меха, который поддерживает форму тела животного. Все, что мы делаем, это просто пытаемся раскрыть его лицо, но чтобы оно выглядело как можно более милым, мы не хотим избавляться от слишком большого количества этого меха. Мы просто хотим обрамить лицо мехом, если хотите. Я собираюсь ускорить видео, так как продолжаю работать над этим верхним слоем меха, пока не получу результат, который мне нравится.Затем следующее видео, мы закончим с руками, а также создадим для него фон и некоторые световые эффекты. Если вам нужно смягчить край лица, если у вас есть проблемы с лицом в любой момент, вы всегда можете просто раздавить один из этих меховых элементов, чтобы иметь возможность поднести его достаточно близко к лицу, чтобы смягчить эффект вокруг лица. Итак, вы не хотите говорить о том жестком краю этого эллипса, если можете помочь. Вы также можете дублировать фигуры, удерживая клавишу Alt или option, когда вы дублируете их, что позволит вам заполнить небольшие пятна, если вы хотите, дополнительными пушинками меха.Поскольку мы использовали линейный градиент для фигур, простое вращение фигуры приведет к тому, что верхняя часть будет окрашена в другой цвет, поэтому вы можете создать эти маленькие колючие, почти ирокезные эффекты с немного другим цветом, скопировав фигуру, а затем просто вращая его. 4. Часть 3. Добавьте руки и фон. Теперь руки существа будут находиться на том же слое, что и лицо, но я, вероятно, построю их прямо за краем здесь, где их немного лучше видно. Я оставлю лицо существа в поле зрения, чтобы знать, как масштабировать его.Я буду использовать инструмент «Карандаш» для этого, я нацелюсь на инструмент «Карандаш», дважды щелкнув по нему, чтобы посмотреть, какие настройки. Я собираюсь немного отступить от гладкости. Я хочу, чтобы Illustrator сглаживал мои карандашные линии, но не сглаживал их полностью. Так что здесь довольно хорошая обстановка. Я сохранил выбранные и закрытые пути, когда концы находятся в пределах 20 пикселей, и отредактировал выбранные пути в пределах 20 пикселей, все настроено. Это довольно хорошая настройка для карандаша. Я нажму «ОК». Я собираюсь вытянуть длинную руку, затем большой палец, а затем кисть.Если вам не нравится эффект, который вы создали с помощью инструмента «Карандаш», вы можете удалить его и начать заново, потому что у нас выделена линия инструмента «Карандаш», и мы также можем просто перерисовать ее. Я собираюсь нарисовать его немного квадратным в конце здесь. Просто проведите по нему карандашом, и он будет перерисован для вас. Я перейду к инструменту выделения и возьму цвет лица, потому что это будет цвет, который мы будем использовать для руки. Теперь я хочу добавить когти сюда, поэтому я сделаю их треугольником.Я зайду в инструмент полигон, кликну один раз в документе, сделаю трехстороннюю фигуру. Не обращайте внимания на радиус, просто делайте то, что вам даст Illustrator, потому что радиус — очень странное значение для треугольников. Собираюсь уменьшить размер и сделать его черным. У него нет инсульта. Я поверну его, потому что я хочу, чтобы он прикреплялся к руке здесь, и я собираюсь разместить три поперек, поэтому я собираюсь уменьшить их размер. Они примерно поместятся на руке. Я все еще думаю, что это немного велико. После того, как я сделал один, я изменю вариант перетаскивания и другой, а Alt или Option перетащите и третий и просто положу их на верхнюю часть руки.Вы можете подтолкнуть их в нужное положение с помощью клавиш со стрелками, если вам нужно. Совершенно уверен, что там произошло. Давай просто положим это обратно. Я возьму все три клешни, сгруппирую их в группу объектов, а это положу за руку. Я выберу объект, расставлю, отправлю назад, а потом мы просто заложим когти за руку, схватим все и сгруппируем. Теперь я могу уменьшить масштаб и поместить руку в нужное положение. Если мне нужно, я могу увеличить его размер. Похоже, я построил не тот слой, так что именно это я и сделал.Так что позвольте мне просто сократить это. Я собираюсь выбрать его и выбрать «Редактировать вырез», и давайте перейдем к слою с лицом, нацелимся на него и выберем «Редактировать вставку». Теперь это на том слое, это лучшее место для него. Потому что тогда он будет под мехом. Я не выбрал, поэтому я просто начну перемещать его с помощью клавиатуры, пока не увижу его четко, чтобы выбрать его. Затем просто измените его размер или поверните, как вам нужно. Как только вы правильно разместите это, удерживайте клавишу Alt на ПК, option на Mac и просто перетащите вторую копию на другую сторону.Выберите отражение преобразования объекта, мы будем отражать его по вертикали при предварительном просмотре, вы скажете, что большой палец находится прямо вверх, и он был перевернут или нажат «ОК». Это дает нам вторую руку для этой стороны пушистого существа. Давайте просто повернемся в немного другое положение. Вы можете точно настроить это столько, сколько вам нужно. Но давайте посмотрим на последние штрихи. Последние штрихи, я собираюсь добавить градиент позади всего. Давайте я просто закрою эти слои и добавим еще один слой в документ и разместим его позади абсолютно всего.Мы перейдем к инструменту «Прямоугольник» с выбранным этим слоем и создадим прямоугольник размером 1200 на 1200 пикселей, который соответствует размеру созданного мной артборда. Чтобы расположить его непосредственно над артбордом, перейдите к инструменту выбора, откройте панель выравнивания, отобразите параметры панели выравнивания, щелкнув этот маленький значок здесь, и выберите «Выровнять по артборду». Затем, если вы нажмете «центр горизонтального выравнивания» и «центр вертикального выравнивания», он будет выровнен по центру артборда. Черный здесь не самый удачный цвет, поэтому позвольте мне просто заполнить его градиентом, который мы использовали.Затем давайте перейдем к инструменту градиента, который превратит его в радиальный градиент. Я собираюсь снять этот стопор с конца, а затем передвинуть средний стопор до конца. Затем давайте возьмем инструмент «Градиент» и перетащите его, потому что я хочу, чтобы за нашим существом было намного больше желтого, чем было раньше, с небольшим количеством синего в угловых областях, возможно. Просто настройте этот градиент, чтобы он подходил. Теперь можно немного смешать этот прямоугольник, выбрав прямоугольник и просто уменьшив непрозрачность.Это немного осветлит фоновый эффект, если вам так больше нравится. Теперь в качестве последнего штриха я хочу добавить пару маленьких светлых пятен, и я собираюсь сделать это с помощью эллипса. Я перейду к инструменту «Эллипс», все еще работая над этим слоем, на этом самом заднем слое документа, удерживая клавишу Shift, когда я вытягиваю небольшой эллипс. Он заполнен градиентом, но мы собираемся сделать быструю настройку градиента здесь. Мы нажмем на эту последнюю точку и установим непрозрачность на ноль.Что мы делаем, так это уменьшаем этот градиент до нуля. Я просто отрегулирую его так, чтобы у нас было буквальное световое пятно. Все это дает нам очень маленькое световое пятно. Теперь я говорю, что вокруг него есть небольшая синяя окантовка. Я собираюсь выделить фигуру и перейти к инструменту градиента. Давайте просто немного растянем этот градиент, чтобы он был более желтым и немного менее синим по краю, и давайте просто проверим это. Это выглядит намного лучше. Теперь я с помощью Alt или option перетащу это, чтобы создать второй эллипс, и просто немного уменьшу его.Теперь мы можем просто перетащить копии этих эллипсов в разные места документа, чтобы добавить немного света. Теперь я обнаружил эти световые эффекты, которые создают этих маленьких пушистых существ, и я хотел опубликовать изображение одного из них в Instagram. Я собирался снимать его на iPhone с экрана моего Mac, я видел отражение света, которое было над головой с того места, где я сидел, отражаясь на экране Mac, и качество изображения было не очень хорошо. Но я увидел эти маленькие световые эффекты и подумал, что это очень мило.Я действительно хотел иметь возможность сделать что-то подобное здесь и просто получить несколько приятных эффектов прожектора. Это то, что мы собираемся сделать. Мы просто пытаемся привлечь внимание к существу. Если вы хотите добавить немного движения к этому, вы можете сделать это. Итак, перейдите к инструменту «Карандаш», а затем вернитесь к панели «Образцы» и выберите 21 градиент неба. Это просто линейный градиент. Убедитесь, что этот градиент находится на линии, а не на заливке, и здесь вы можете просто добавить несколько небольших движений.Я просто увеличу здесь толщину линии, и вы сможете сказать, что сделал инструмент «Карандаш». Просто добавил немного движения. После того, как вы настроите это, вы можете добавить несколько других небольших движений. Снова на этом слое, чтобы предположить, что это существо действительно вполне счастливо. 5. Проект и завершение. Ваш проект для этого класса будет состоять в том, чтобы создать собственное пушистое существо здесь, в Illustrator. Создайте мех, создайте лицо, создайте эти два слоя, перемещайте мех на верхнем слое, пока не получите результат, который вам нравится.Добавьте фон, добавьте немного движения и просто получайте удовольствие. Это хороший милый маленький проект, обучающий нескольким техникам. В конце концов, я думаю, у вас есть что-то, что было хорошо и действительно Instagrammable. Было бы здорово увидеть, как вы делитесь этими готовыми проектами в Instagram, тем более, что этот такой милый. Я надеюсь, что на этом курсе вы узнали об Illustrator то, о чем раньше не знали. Если вам понравился урок, и когда вы видите подсказку с вопросом, порекомендуете ли вы его другим, пожалуйста, сделайте для меня две вещи.Во-первых, ответьте «да», что бы вы рекомендовали его другим. Во-вторых, напишите в нескольких словах, почему вам нравится этот урок. Эти рекомендации помогают другим учащимся сказать, что это урок, который им тоже может понравиться и на котором можно чему-то научиться. Если вы видите ссылку «Подписаться» на экране, щелкните ее, чтобы быть в курсе моих новых классов по мере их выпуска. Если вы хотите оставить мне комментарий или вопрос, пожалуйста, сделайте это. Я читаю и отвечаю на все ваши комментарии и вопросы, а также просматриваю и отвечаю на все ваши классные проекты.Меня зовут Хелен Брэдли. Большое спасибо, что присоединились ко мне в этом эпизоде ​​графического дизайна за обедом, и я с нетерпением жду встречи с вами в следующем эпизоде ​​в ближайшее время.

Коллективный иск «Это всего лишь обед» заявляет, что компания нарушила условия мирового соглашения

В недавнем коллективном иске говорится, что It’s Just Lunch искажает информацию о своих услугах для потенциальных клиентов в нарушение соглашения от 2017 года .

Истцы Розанна Вругтман и Тэмми Гиллингуотер заявляют, что It’s Just Lunch не соблюдает условия урегулирования, вводя потребителей в заблуждение, заставляя их поверить в то, что на основе их ответов им доступно несколько «совпадений».Вместо этого процесс якобы основан на случайных совпадениях.

It’s Just Lunch — это сайт знакомств, который обещает предоставить потребителям «фирменный процесс знакомства» с «6 простыми шагами». Эти шаги включают в себя интервьюирование участников «специалистом по знакомствам», поиск «правильной пары», организацию свидания, сбор отзывов после свидания и последующие действия.

Несмотря на эти обещания, истцы говорят, что участники не «развлекаются на каждом шагу», как поощряет это просто обед, потому что компания «полностью игнорирует процесс «6 простых шагов».

«Оказывается, IJL занимается случайным сопоставлением своих участников, если они вообще являются членами, и не предлагает достоверные даты, несмотря на предполагаемое обязательство предоставлять персонализированные услуги», — утверждает коллективный иск It’s Just Lunch. .

Гиллингуотер говорит, что заплатила около 4700 долларов за шестимесячную подписку на It’s Just Lunch, но разочаровалась в услугах. Вместо того, чтобы быть подобранным быстро в течение 48 часов, Гиллингуотер якобы должна была следить за собой «несколько раз», прежде чем было назначено ее первое свидание.

Когда она, наконец, пошла на свое первое свидание, Гиллингуотер говорит, что была шокирована, когда ее спутник назвал себя другом директора по продажам компании, которого пригласили на свидание из-за отсутствия мужчин. Сообщается, что второе свидание Гиллингуотер прошло аналогичным образом: ее свидание, как сообщается, было не членом, которого попросили пойти на свидание с участницами женского пола.

У Вругтмана якобы был подобный опыт после оплаты 2595 долларов за 12-месячный период обслуживания. Вместо того, чтобы ее первое свидание было в ее местном Шарлоттсвилле, штат Вирджиния., район, дата, как сообщается, через два часа. Чтобы добавить оскорбления к травме, она утверждает, что ее свидание не имело с ней ничего общего.

Когда она рассказала о своих опасениях свахе, Вругтман якобы сказали, что она ведет себя «грубо во всем».

Несмотря на эти огорчительные события, Вругтман, как сообщается, пыталась работать со свахой, чтобы найти другую девушку, которая на самом деле находилась в ее районе. В итоге второе свидание было отменено.

Оба истца утверждают, что их ввели в заблуждение при оплате услуг It’s Just Lunch, ложно заявив, что компания может сопоставить их с другими участниками.По словам истцов, это не может быть дальше от истины.

«Постоянно [It’s Just Lunch] не может регулярно общаться и взаимодействовать со своими клиентами-членами», — говорится в групповом иске It’s Just Lunch.

«Кроме того, компания также не может предоставить «персонализированные подобранные вручную совпадения», когда она выбирает совпадения случайным образом, если она вообще предоставляет совпадения».

Гиллингуотер и Вругтман говорят, что они не заплатили бы тысячи долларов за службу знакомств, если бы знали, что «Это просто ланч» не выполнит своих обещаний.Даже если бы они все же согласились попробовать услугу, зная правду, утверждают истцы, они заплатили бы за услуги значительно меньше.

По мнению истцов, действия компании вводят в заблуждение и поэтому нарушают как закон штата Калифорния, так и условия мирового соглашения от 2017 года с It’s Just Lunch.

Это первоначальное урегулирование урегулировало претензии от 170 000 членов класса. В рамках сделки 2017 года It’s Just Lunch согласилась предоставить денежные выплаты и ваучеры на обслуживание участникам класса, подавшим заявку.Компания также согласилась изменить способ продажи своих услуг потребителям.

Истцы в недавнем коллективном иске It’s Just Lunch стремятся представлять класс людей, которые зарегистрировались в службе знакомств после 12 сентября 2019 года. Гиллингуотер и Вругтман говорят, что в этот предлагаемый класс могут быть включены тысячи потребителей.

От своего имени и от имени предложенных членов группы истцы требуют денежной компенсации в виде штрафных санкций, фактических убытков, компенсационных убытков, реституции, изъятия, процентов, судебных издержек и гонораров адвокатов.Истцы также добиваются судебного запрета, требующего, чтобы It’s Just Lunch прекратила свое обманчивое поведение.

Вы использовали It’s Just Lunch? Расскажите нам свою историю в разделе комментариев ниже.

Истцы и предлагаемый класс представлены Джоном Г. Балестриером и Мэтью В. Шмидтом из Балестриере Фариелло.

Коллективный иск «Это просто обед» — это Розанна Вругтман и др. против It’s Just Lunch International LLC, Дело №5:20-cv-02352, в Окружной суд США Центрального округа Калифорнии.

Экономия

баллов на Samsung, Sony и TCL

— рекомендации независимо выбираются редакторами Reviewed. Покупки, которые вы совершаете по нашим ссылкам, могут принести нам комиссию.

Несмотря на то, что День президентов чествует лидеров свободного мира, это также повод приобрести самые дорогие технологии по ценам, максимально приближенным к бесплатным. Телевизоры могут стоить больших денег, но сейчас есть множество высококачественных экранов от Samsung, Sony, TCL и других производителей по доступным для кошелька ценам.

Получайте предложения и рекомендации по покупкам прямо на свой телефон. Подпишитесь на текстовые сообщения от экспертов Reviewed.

Независимо от того, ищете ли вы новый способ смотреть свои любимые шоу и фильмы на Hulu или хотите получить максимальную отдачу от графики на Xbox, эти самые продаваемые экраны (включая несколько наших самых любимых телевизоров ) обещают выигрышный опыт домашнего просмотра. Продолжайте прокручивать, чтобы узнать все о лучших телевизионных предложениях, которые вы можете купить в преддверии национального праздника, установленного на Понедельник, 21 февраля .

Предложения ко Дню святого Валентина: Бесплатный колокольчик Taco, скидка на доставку Starbucks, пицца в форме сердца и многое другое

День президентов:  Покупайте лучшие предложения на матрасы, мебель и все, что между

Лучшие президенты Hisense «День президентов»

Лучшие предложения LG «День президентов»

Лучшие предложения Samsung «День президентов»

Лучшие предложения Sony «День президентов»

Лучшие предложения TCL «День президентов»

Лучшие президенты Vizio ‘ Дневные телевизионные сделки

Есть еще кое-что, откуда взялась эта сделка. Подпишитесь на информационный бюллетень Reviewed Perks and Rec, и мы продолжим получать их с воскресенья по пятницу.

Эксперты по продукту Reviewed позаботятся обо всех ваших потребностях в покупках. Следите за отзывами на Facebook , Twitter , Instagram , TikTok или Flipboard , чтобы быть в курсе последних предложений, обзоров продуктов и многого другого.

Цены были точными на момент публикации этой статьи, но со временем могут измениться.

LG G1 55-дюймовый класс с дизайном галереи 4K Smart OLED TV с AI ThinQ® (диагональ 54,6 дюйма)

Телевизор — произведение искусства
Этот телевизор вдохновлен искусством. Идеальные линии. Невероятно тонкая рамка. Невероятно стройный. Отсутствие зазора между экраном и стеной. OLED-телевизоры LG разработаны, изготовлены и спроектированы таким образом, чтобы привлечь внимание к вашему контенту и дополнить интерьер вашего дома, даже когда они выключены.

Ведущее имя в кинематографическом изображении и звуке
Dolby поднимает настроение, выводя свой лучший в своем классе формат HDR на новые кинематографические высоты.Dolby Vision IQ* автоматически регулирует настройки изображения в зависимости от условий окружающего освещения и жанров контента. Dolby Atmos(R) переносит вас в центр событий благодаря многомерному объемному звуку, который, кажется, распространяется вокруг вас.
*Dolby Vision является товарным знаком Dolby Laboratories. Dolby, Dolby Atmos и символ двойной буквы D являются зарегистрированными товарными знаками Dolby Laboratories.

Взгляните на режиссерское видение настроек звука и изображения
Любители кино могут увидеть то, что задумали режиссеры.Filmmaker Mode(TM) – это настройка, которая уважает ремесло. Он переносит кинематографическое видение режиссера на ваш телевизор с автоматическими настройками изображения и процессора и обеспечивает настоящую достоверность.

Содержит все ваши развлечения
Погрузитесь в широкий спектр контента на выбор из Disney+, приложения Apple TV, Netflix и каналов LG. Последние фильмы, телепередачи и документальные фильмы, спортивные трансляции и многое другое — все это можно найти здесь, в одном месте. Просто расслабьтесь и наслаждайтесь.
*Apple, логотип Apple и Apple TV являются товарными знаками Apple Inc., зарегистрированные в США и других странах. Apple TV+ является торговой маркой Apple Inc.

Все ваши любимые фильмы в одном месте
Disney+ предоставляет вам полный доступ к классическим потоковым передачам, новым фильмам Originals или последним фильмам. Disney, Pixar, Marvel, «Звездные войны» и многое другое — каждый найдет что-то для себя.
*Требуется подписка Disney+. В соответствии с условиями на https://www.disneyplus.com e 2020 Disney и связанные с ней лица.

Дом Apple TV+ и многое другое
Оригинальные шоу и фильмы с Apple TV+.Только те премиальные каналы, которые вам нужны, и тысячи фильмов, которые можно купить или взять напрокат. Он персонализирован и подобран экспертами, так что вы откроете для себя лучшее из того, что идет. И все это в приложении Apple TV.
*Смотреть Apple TV+ по подписке.

Смотрите больше, транслируйте больше с каналами LG
OLED-телевизоры LG предоставляют больше возможностей для развлечений, чем когда-либо. Каналы LG предоставляют бесплатный доступ к более чем 180 потоковым IP-каналам, предлагающим фильмы, шоу, последние новости, спорт, комедии и многое другое, интегрированные с эфирными каналами и гидом по каналам.

Поиск того, что вы видите
Мгновенный поиск имен актеров, мест проведения и даже нарядов, которые вы использовали в своих любимых шоу, вы даже можете купить их на месте, прямо с вашего телевизора.

Sports Alert позволит вам быть в курсе новостей о ваших любимых командах
У любителей спорта появился новый способ быть в курсе событий. Sports Alert предоставляет обновленную информацию о ваших любимых командах, времени начала и счете, даже когда вы смотрите другой контент. Легко переключайтесь на игры без поиска канала.НФЛ, НБА, MLB, НХЛ, Премьер-лига и многое другое — все это здесь.

Плавное движение перенесет вас в настоящий момент
OLED Motion Pro — это технология, которую вы видите, но не замечаете. Это наша самая передовая система обработки движений для быстрых движений в спортивных состязаниях и динамичных сценах. Возвраты на старте выглядят так же плавно дома, как и с мест на 50-ярдовой линии, с меньшим заиканием, чтобы замедлить погоню за большим автомобилем.
*Смоделированные изображения экрана.

Подключение динамиков Bluetooth(R) для мгновенного объемного звучания
Подключение динамиков Bluetooth LG для беспроводного объемного звучания никогда не было таким простым.Подключите до двух динамиков, в том числе LG XBoom Speakers, чтобы получить настоящее объемное звучание — никаких проводов в поле зрения.

OLED-телевизоры LG без проблем работают с технологией NVIDIA G-SYNC(R)
Наслаждайтесь захватывающими играми, как никогда раньше. Только OLED-телевизоры с поддержкой NVIDIA G-SYNC* могут обеспечить исключительное качество изображения с идеальным черным цветом и насыщенными цветами в сочетании с плавным игровым процессом, позволяющим вывести игры на новый уровень.
*NVIDIA G-SYNC совместима с видеокартами серии RTX 20 и GTX 16.

Более плавный игровой процесс для победы
Более высокая частота кадров, VRR, ALLM и eARC с последней версией поддержки HDMI. Эти новейшие функции позволяют отображать быстро движущийся контент с более высоким разрешением и плавной синхронизированной графикой. Это более реалистичный игровой опыт.
*4K при 120 Гц, eARC (улучшенный реверсивный аудиоканал), VRR (переменная частота обновления) и ALLM (автоматический режим с малой задержкой) с HDMI.

Не отставай от конкурентов
Доминируй на пути к победе с телевизором LG OLED.Благодаря малой задержке ввода и быстрому времени отклика 1 мс приготовьтесь к игре в полную силу с уменьшенным размытием и повышенной четкостью. Почувствуйте себя по-настоящему в игре с высокоскоростным движением и геймплеем.

Усильте свои впечатления от HDR-игр
Расширенный динамический диапазон подходит не только для просмотра фильмов. Игры HDR погружают игроков прямо в действие для нового уровня захватывающей игры. LG присоединилась к некоторым из крупнейших разработчиков и технологических компаний в области игр, чтобы обеспечить наилучшие игровые возможности HDR.

Только ультрасовременные пиксели OLED излучают собственный свет
Фильмы завораживают.Спорт — ощущение, что ты на стадионе. Миллионы OLED-пикселей независимо излучают собственный свет, и их можно полностью отключить. Это раскрывает идеальный черный цвет, более миллиарда насыщенных цветов и бесконечную контрастность. Другие телевизоры меркнут по сравнению с ним.
* Расчет основан на умножении разрешения 8K (7680 x 4320) на четыре субпикселя.

Смотрите больше своего контента в формате 4K
Тот факт, что он был снят не в формате 4K, не означает, что вы не сможете увидеть его таким. Наш самый передовой 4K-процессор использует искусственный интеллект и глубокое обучение для подлинного масштабирования контента с более низким разрешением, переводя исходный код в формат 4K 8.3+ миллиона пикселей. Технология настолько хороша, что вы можете принять не-4K за настоящий 4K*.
*Качество изображения увеличенного содержимого зависит от исходного разрешения.

Самые интеллектуальные телевизоры в мире
Телевизоры LG ThinQ AI — единственные телевизоры со встроенными Google Assistant и Alexa*. LG ThinQ полностью интегрирует уже используемых вами голосовых помощников. Нет необходимости покупать отдельное устройство. Удобство и дистанционное управление домом в вашем распоряжении, что упрощает управление другими интеллектуальными устройствами и смарт-продуктами LG.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
