Нарезанные диски трудно поместить в матрицу для формовки. Используйте плоскогубцы, чтобы немного повернуть лопасти. Диски с предварительно закрученными лопатками намного легче формуются матрицами. Зажмите диск между половинами пресса и сожмите в тиски. Если матрицы были предварительно смазаны машинным маслом- все пройдет гораздо легче.

Тиски — довольно слабый пресс, так что, скорее всего, вам нужно будет ударить узел молотком, чтобы сжать его дальше. Используйте несколько деревянных подушек, чтобы не сломать пластиковые матрицы.

Двух этапное формирование (использование матриц 1-го прохода и матриц 2-го прохода для финализации формы) дает определенно лучшие результаты.

Файл документа с шаблоном для опоры находится здесь:

Вырежьте деталь из листа нержавеющей стали, просверлите необходимые отверстия и согните деталь, как показано на фотографиях.

Используйте здесь лист из мягкой (или оцинкованной) стали толщиной 1 мм.

Документы с шаблонами для проставок находятся здесь:

Вам понадобятся 2 маленьких диска и 12 больших. Количество приведено для листа металла толщиной 1 мм. Если вы используете более тонкий или более толстый, вам нужно будет отрегулировать количество дисков, чтобы получить правильную общую толщину.
Отрежьте диски и просверлите отверстия. Обточите диски одинакового диаметра, как описано выше.

Поскольку опорная шайба удерживает всю сборку NGV, Вы должны использовать здесь более толстый материал. Вы можете использовать подходящую стальную шайбу или лист (черный) толщиной не менее 2 мм.

Шаблон для опорной шайбы:

Теперь у вас есть все детали для сборки NGV. Установите их на ступицу, как показано на фотографиях.

Турбина нуждается в некотором давлении для нормальной работы. А чтобы не допустить свободного распространения горячих газов, нам нужен так называемый «турбинный кожух». В противном случае газы будут терять давление сразу после прохождения через NGV. Для правильного функционирования кожух должен соответствовать турбине + небольшой зазор. Поскольку у нас турбинное колесо и колесо NGV имеют одинаковый диаметр, нам нужно что-то, чтобы обеспечить необходимый зазор. Это что-то — проставка кожуха турбины. Это просто полоса металла, которая обернута вокруг колеса NGV. Толщина этого листа определяет величину зазора. Используйте 0,5 мм здесь.

Просто нарежьте полосу шириной 10 мм и длиной 214 мм из листа любой стали толщиной 0,5 мм.

Сам турбинный кожух будет куском металла, по диаметру колеса NGV. Или лучше пара штук. Здесь у вас больше свободы выбора толщины. Кожух — это не просто полоса, поскольку у нее есть ушки прикрепления.

Файл документации с шаблоном для кожуха турбины находится здесь:

Затем удалите проволоку, и накрутите кожух турбины на проставку. Снова используйте проволоку, чтобы плотно обернуть.

Делайте, как показано на фотографиях. Единственным соединением между NGV и ступицей являются три винта M3. Это ограничивает тепловой поток от горячего NGV к холодной ступице и не дает перегреваться подшипникам.

Проверьте может ли турбина вращаться свободно. Если нет — произведите выравнивание кожуха NGV, изменив положение регулировочных гаек на трех винтах M3. Изменяйте наклон NGV, пока турбина не сможет свободно вращаться.

Наклейте этот шаблон поверх металлического листа. Просверлите отверстия и обрежьте форму. Здесь нет необходимости использовать нержавеющую сталь. Сверните конус. Для для того, чтобы он не разворачивался, загните его.

Снова используйте этот шаблон, чтобы сделать конус. Используйте долото, чтобы сделать клиновые прорези, и затем сверните в конус. Закрепите конус с помощью загиба. Обе части удерживаются вместе только трением двигателе. Поэтому не нужно думать, как их закрепить на этом этапе.

Рабочее колесо состоит из двух частей:
диск с лопастями и кожух

Это крыльчатка Курта Шреклинга, которая была сильно изменена мной, чтобы быть более терпимой к продольным смещениям. Обратите внимание на лабирит, предотвращающий возврат воздуха из-за противодавления. Распечатайте обе части и приклейте покрытие на диск с лопастями . Неплохие результаты можно получить, используя акриловую эпоксидную смолу .

Эта деталь очень сложной формы. И когда другие детали могут быть (по крайней мере, теоретически) сделаны без использования точного оборудования, это невозможно. Что еще хуже, эта часть в наибольшей степени влияет на эффективность компрессора. Это означает, что тот факт, будет ли весь двигатель работать или нет, сильно зависит от качества и точности диффузора. Вот почему даже не пытайтесь сделать это вручную. Сделайте это на принтере.

Для удобства 3D-печати статор компрессора разделен на несколько частей. Вот файлы STL:

3D распечатать и собрать, как показано на фотографиях. Обратите внимание, что гайка с трубной резьбой 1/2″ должна быть прикреплена к центральному корпусу статора компрессора. Она используется для удержания втулки на месте. Гайка крепится с помощью 3х винтов М3.
Шаблон, где просверлить отверстия в гайке:

Также обратите внимание на теплозащитный конус из алюминиевой фольги . Он используется для предотвращения размягчения частей PLA из-за теплового излучения от вкладыша сгорания. В качестве источника алюминиевой фольги здесь можно использовать любую банку из под пива.

Вам понадобится консервная банка длиной 145 мм и диаметром 100 мм. Лучше, если вы можете использовать банку с крышкой. В противном случае вам нужно будет установить NGV со ступицей на дно консервной банки, и у вас возникнут дополнительные проблемы со сборкой двигателя для обслуживанием.

Отрежьте одно дно консервной банки. В другом дне (или лучше в крышке) вырежьте круглое отверстие 52 мм. Затем нарежьте его кромку на сектора, как показано на фотографиях.

Вставьте сборку NGV в отверстие . Оберните сектора стальной проволокой плотно.

Сделайте кольцо из медной трубки (наружный диаметр 6 мм, внутренний диаметр 3,7 мм). Или лучше Вы можете использовать трубки из нержавеющей стали. Топливное кольцо должно плотно прилегать к внутренним компонентам вашей консервной банки. Припаяйте его.
Просверлите топливные форсунки. Это всего лишь 16 штук отверстий по 0,5 мм, равномерно распределенных по кольцу. Направление отверстий должно быть перпендикулярно потоку воздуха. Т.е. нужно просверлить отверстия на внутренней стороне кольца.

Проверьте качество разбрызгивания топлива, поджигая его. Языки пламени должны быть равны друг другу.

После завершения установите топливную форсунку в корпус консервной банки.

Все, что вам нужно сделать на этом этапе, это собрать все части вместе. Если дела пойдут хорошо, проблем с этим не возникнет.

Замажьте крышку консервной банки термостойким герметиком, вы можете использовать силикатный клей с жаростойким наполнителем. Можно использовать графитовую пыль, стальной порошок и так далее.

После того, как двигатель собран, проверьте, свободно ли вращается его ротор. Если это так, сделайте предварительное испытание на огнестойкость. Используйте какой-нибудь достаточно мощный вентилятор, чтобы продуть воздухозаборник или просто вращайте вал с помощью dremel. Слегка включите топливо и зажгите поток в задней части двигателя. Отрегулируйте вращение, чтобы пропустить пламя в камеру сгорания.

ОБРАТИТЕ ВНИМАНИЕ: на этом этапе вы не пытаетесь запустить двигатель! Единственная цель испытания на огнестойкость состоит в том, чтобы нагреть его и посмотреть, хорошо ли он ведет себя или нет. На этом этапе вы можете использовать баллон из бутана, который обычно используется для ручных горелок. Если все нормально вы можете перейти к следующему шагу. Однако лучше герметизировать двигатель с помощью герметика для печи (или силикатного клея, наполненного небольшим количеством термостойкого порошка).

Вы можете запустить двигатель, либо вдувая воздух в него, либо вращая его вал каким-либо стартером.
Будьте готовы сжечь несколько дисков NGV (и, возможно, турбины) при попытке запуска. (Вот почему на шаге 4 было рекомендовано сделать несколько резервных.) Как только вы освоитесь с двигателем, вы сможете без проблем запустить его в любое время.

Обратите внимание, что в настоящее время двигатель может служить в основном в образовательных и развлекательных целях. Но это полностью функциональный турбореактивный двигатель, способный вращаться до любых желаемых оборотов (в том числе и до само разрушающихся). Не стесняйтесь улучшать и модифицировать дизайн для выполнения ваших целей. Прежде всего, вам понадобится более толстый вал, чтобы достичь более высоких оборотов и, следовательно, тяги. Второе, что нужно попробовать — это обернуть внешнюю поверхность двигателя металлической трубой — топливопроводом и использовать ее в качестве испарителя для жидкого топлива. Здесь пригодится конструкция двигателя с горячей наружной стенкой. Еще одна вещь, о которой стоит подумать, это система смазки. В простейшем случае это может иметь форму маленькой бутылки с небольшим количеством масла и двумя трубами — одна труба для снятия давления с компрессора и направления его в баллон, а другая труба для направления масла из баллона под давлением и направления его в задняя балка. Без смазки двигатель может работать только в течение от 1 до 5 минут в зависимости от температуры NGV (чем выше температура, тем меньше время работы). После этого Вам необходимо самостоятельно смазать подшипники. А с добавленной системой смазки двигатель может работать долго.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Турбонаддув своими руками — Лада мастер

С тех пор, как появились двигатели внутреннего сгорания, инженеры ночей не спят, думают, как прибавить мощность без увеличения объема камеры сгорания и увеличения расхода топлива. Только физику не обманешь, и всему есть свой предел. Для того чтобы сжечь килограмм топлива, нужно израсходовать 15 кг воздуха, а камера сгорания не резиновая. Поэтому до поры до времени этот вопрос решался только регрессивными методами — наращивание объема мотора и количества цилиндров.

Содержание:

1. Что такое наддув
2. Принцип работы турбонаддува
3. Элементы системы турбонаддува
4.  Установка турбонаддува на ВАЗ своими руками
5. Турбонаддув на дизельных моторах

Что такое наддув

Настал такой момент, когда инженеры поняли, что наращивать объемы моторов дальше уже некуда. Его масса превышала зачастую массу самого автомобиля, а это требовало дополнительных лошадиных сил, и так до бесконечности. Тогда-то и решили, что поднимать мощность нужно не объемом цилиндра, то есть камеры сгорания, а ее наполняемостью горючей топливно-воздушной смесью. Техническая возможность реализовать все это появилась уже в 1910 году, но пути реализации разошлись. Понятно, что для того, чтобы заставить смесь в большем количестве поступать в камеру сгорания, необходимо принудительное давление воздуха. Тогда и стали использовать атмосферный наддув.

Это своеобразная система труб разного сечения, в которую во время движения автомобиля попадает встречный воздух. За счет геометрии и изменения сечений труб, давление повышалось, и наполняемость камеры сгорания смесью воздуха и топлива улучшалась. Как следствие, росла и мощность. Но этого было недостаточно, поэтому, немного позже появился механический наддув. Его конструкция представляла собой воздушный компрессор, приводимый в движение от ДВС, как правило, с помощью шкива и клиноременного ремня.

Система эта используется и сейчас, но еще позже она трансформировалась в совершенно другой нагнетатель типа Рутс. Это совсем другая история и трогать его сегодня мы не станем. Механика механикой, но в 1905 году Альфред Бюхи изобрел и запатентовал совершенно новый вид наддува, который перевернул понятия о мощности ДВС. С его помощью Бюхи увеличил мощность двигателя на 120%, а устройство называлось турбонаддув.

Принцип работы турбонаддува

Принцип работы турбонаддува заключается в том, что нагнетатель приводится в действие не механическим путем, не под воздействием атмосферного давления, а за счет энергии отработанных газов. И энергии этой достаточно много, поэтому и считалось, что КПД двигателя внутреннего сгорания катастрофически низок. Устройство турбонагнетателя простое — на одном валу жестко закреплены две турбины. Одна из них помещена в зону вывода выхлопных газов, а вторая во впускной коллектор. Получается, что выхлопные газы, приводя в движение первую турбину, вращают вторую, которая поднимает давление на впуске мотора, создавая избыточное нагнетание от 40 до 80%.

В результате наполняемость цилиндров горючей смесью увеличивается вдвое, как следствие, мощность мотора увеличивается на 30-50% в зависимости от оборотов двигателя. КПД двигателя выросло, мощность выросла, но конструкция оставалась непобедимой для технологов. Вплоть до 70-х годов прошлого века турбонагнетатель не мог быть использован на серийных автомобилях. Слишком ненадежный и капризный получился агрегат.

Элементы системы турбонаддува

Любой двигатель, который оборудован  турбонаддувом, имеет очень хороший показатель по литровой мощности и по расходу топлива. То есть, с определенного литража мотора с наддувом, снимается гораздо большая удельная мощность, чем с мотором без наддува. В связи с тем, что через турбину и через впускной коллектор проходит гораздо большее количество воздуха и на большей скорости, сама по себе турбина греется довольно быстро и сильно. Поэтому обязательным компонентом турбонаддува является интеркулер — система охлаждения нагнетаемого воздуха. Чем воздух будет прохладнее при попадании в камеру сгорания, тем эффективнее будет проходить процесс горения. Это, во-первых, а во-вторых, при сильном перегреве головки блока цилиндров есть опасность получить детонацию.

Главными элементами системы турбонаддува остаются:

• турбина и интеркулер;
• клапан контроля давления;
• перепускной клапан, который отводит газы от турбины, если дроссель закрыт;
• балансировочный клапан, который позволяет стравливать избыточное давление;
• корпус турбины;
• воздушные и масляные патрубки.

 Установка турбонаддува на ВАЗ своими руками

В связи с этим, существует непреодолимое желание поднять мощность отечественных автомобилей именно с использованием турбонагнетателя. Больше скажем, это вполне возможно, только рентабельность и целесообразность этой затеи под большим сомнением. Обратимся к цифрам, чтобы не быть голословными.

Нам ведь не нужен двигатель, который будет работать только на высоких оборотах? Мы же хотим получать удовольствие и от вождения не только на гоночном треке на своей шестерке или ВАЗ 2107? Тогда придется в корне переделывать весь двигатель. И вот почему. Турбированные двигатели Subaru WRC или Mitsubishi Evolution начинают работать уже с 2000 оборотов в минуту, то есть их объем таков, что необходимое давление турбины должно обеспечить нормальное сгорание 10-12 кг воздуха в минуту для того, чтобы на выходе получить 210-240 сил. Полуторалитровый мотор ВАЗ, любой конструкции, будь то 2103 или 21093, потребует сумасшедшего давления в камере сгорания, чтобы выдать высокий крутящий момент хотя бы на средних оборотах.

«Сумасшедшее давление», значит примерно 2 бара. Это при условии адекватной подачи топлива, которое обеспечило бы сгорание 12 кг воздуха в минуту. Естественно, что полуторалитровый мотор, тем более с хиленькими ВАЗовскими комплектующими, на такое не способен, а значит, прирост в крутящем моменте будет на уровне 3-7%. На лошадиных силах это скажется примерно в том же диапазоне. Следовательно, турбонаддув на ВАЗ поставить можно. Но толку от этого не будет никакого, или же нужно полностью менять все характеристики двигателя, начиная от степени сжатия, заканчивая объемом двигателя и конструкцией ГРМ и питания.

Турбонаддув на дизельных моторах

Производители дизельных двигателей сразу взяли в оборот турбонаддув совсем не зря. Характеристики работы дизельного двигателя идеально подходят для турбокомпрессора. Дизель имеет высокую степень сжатия, и как следствие, низкую температуру сгорания топлива. Относительно низкую. Поэтому и выхлопные газы у него намного холоднее, чем у бензинового мотора.

Первыми применили турбину на дизельном моторе в серийном автомобиле МВ 300 SD, а вслед за ним появился Фольксваген Турбодизель. Фольксвагеновский турбодизель произвел революцию в двигателестроении, потому что поднял мощность дизеля на уровень бензинового мотора, а расход топлива удалось на несколько процентов понизить.

Поэтому, если планировать устанавливать турбонаддув своими руками, логичнее было бы использовать для этого именно дизельный двигатель, а не бензиновый. Эффективность будет выше, расход топлива меньше и ресурс не так пострадает, как при установке наддува на бензиновый мотор из-за разницы в температурных режимах. Подбирайте наддув правильно, не превышайте допустимого давления, и удачных всем дорог!

Читайте также Как выбрать компрессор автомобильный

Механический нагнетатель своими руками

Одной из возможностей продлить жизнь старому автомобилю, например любому ВАЗ 2107, 2106, 2114, 2112, является его тюнинг. Конечно, речь в данном случае идет не об установке новых дисков и чехлов, а в первую очередь о повышении мощности двигателя. И один из самых простых и вполне доступных вариантов обеспечения этого – установить на мотор механический нагнетатель своими силами.

Механический нагнетатель на ВАЗ – за и против

Чем больше мотор и чем больше в нем цилиндров – тем выше его мощность. Таков самый первый вывод при наблюдении за моторами и машинами. Но это не всегда именно так. Чем больше топлива сгорает в цилиндрах двигателя, тем большую мощность он способен показать. Но объем цилиндров конечен, а мощность хочется иметь повышенную. Вот в этих случаях на помощь приходит механический нагнетатель воздуха.

Принцип его действия чрезвычайно прост и работает на любых автомобилях, в том числе семейства ВАЗ 2107, 2106, 2114, 2112 – он обеспечивает подачу дополнительного воздуха в мотор, в результате чего:

• увеличивается продувка цилиндров, и они лучше освобождаются от остатков сгоревшего топлива;
• в цилиндры мотора попадает больше топлива, что обеспечивает получение большей мощности;
• повышается степень сжатия, что также дает прирост мощности.

Такой подход практически похож на режим турбо, применяемый на дизелях. Только там для этих целей используется турбонагнетатель, приводимый в действие выхлопными газами, а в этом случае – механический нагнетатель воздуха, который ремнем связан с коленвалом двигателя. Такой подход гораздо проще, подача воздуха зависит от оборотов двигателя, чем они выше, тем его поступает больше; а также не требует обеспечения режимов работы турбины и может быть выполнен своими руками на любом автомобиле ВАЗ.

Стоит учесть, что если механический нагнетатель ставится на инжекторную машину ВАЗ, то потребуется изменение прошивки. Однако подобную доработку можно сделать и для карбюраторного авто, только в этом случае, скорее всего, придется менять жиклеры в карбюраторе и регулировать угол опережения зажигания.

Не стоит забывать, что вами производится форсирование двигателя ВАЗ, будь то любая его модель 2107, 2106, 2114, 2112, работа должна выполняться комплексно, и только тогда возможно получение ожидаемого результата. Однако это не такая уж и большая плата за прирост мощности.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое.
После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео

Самодельная паровая турбина своими руками

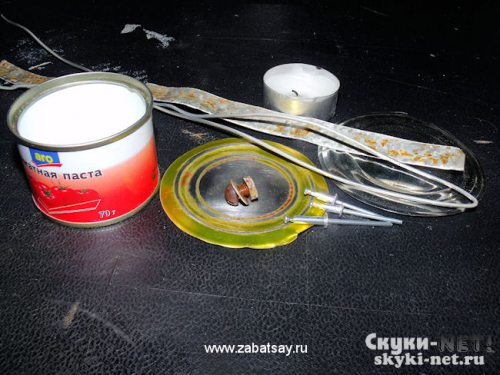

Нам понадобится:
-Консервная банка. Я взял маленькую от томатной пасты.
-Жестяные крышки от банок большего диаметра.
-Жестяная полоска. Ее можно вырезать из боковины банки.
-Заклепки диаметром 3мм и длинной 7 и 14мм.
-Винт с гайкой М5.
-Алюминиевая проволока.
-Свечка. В место свечи лучше использовать таблетку сухого горючего или спиртовку.

Из крышек вырезаем два кружочка. Один подгоняем под размер банки, которая будет паровым котлом. Второй будет турбиной. Его размер выбираем на свое усмотрение, в зависимости от размера всей конструкции. Длинную заклепку, которая будет форсункой с одной стороны обстучать молотком и уменьшить диаметр до 0.6-0.7мм.

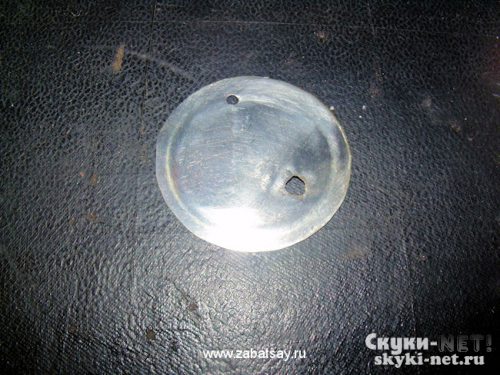

Делаем в крышке две дырки: под форсунку и под заливное отверстие. Заливное отверстие располагаем чуть с боку, чтобы турбина не мешала завернуть винт.

Припаиваем к крышке гайку и форсунку из заклепки. Эти заклепки делают из алюминия, по этому придется использовать либо универсальную паяльную жидкость, либо специальный флюс для пайки алюминия. Я использовал Ф59А.

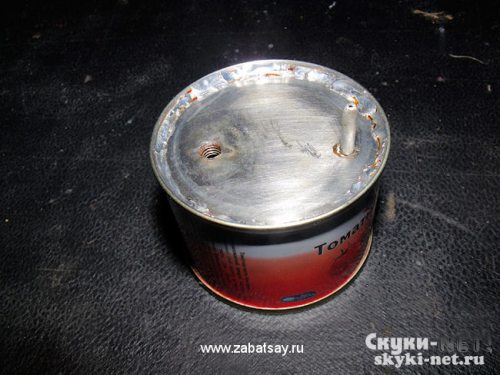

Припаиваем крышку к банке. Надо заметить, что почти все современные консервные банки изготавливаются с дополнительным полимерным покрытием, по этому все детали перед пайкой необходимо зачистить шкуркой.

Изготавливаем турбину. Для этого делим кружок из жести сперва на 4 части, потом каждую четвертинку на 2 части, и наконец каждую дольку на пополам. Надрезаем дольки примерно до середины радиуса. Загибаем лопатки турбины плоскогубцами. В центр припаиваем головку заклепки.

Держатель турбины выгибаем из жестяной полоски в виде буквы П. Ширина подбирается чуть больше длины двух заклепок.

Впаиваем турбину в держатель так, чтобы она свободно вращалась. В качестве оси берем обрезанный центральный стержень заклепки.

Припаиваем держатель с турбиной к крышке над форсункой. Обязательно проверяем чтобы она не за что не цеплялась.

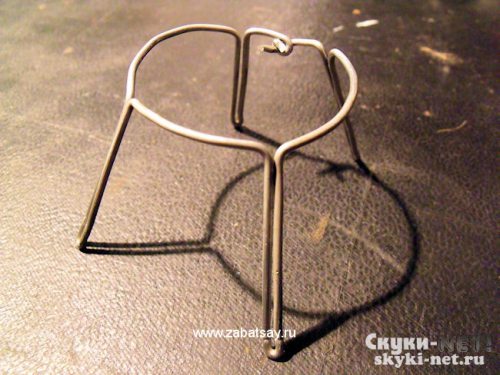

Варианты подставки могут быть любыми. Самое простое — выгнуть из алюминиевой проволоки.

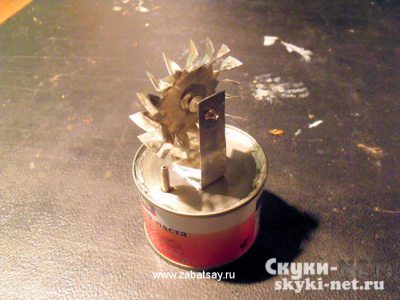

Турбина готова к запуску. Заливать воду будет гораздо проще, воспользовавшись полиэтиленовым флаконом из под капель от насморка. Не стоит наливать воды больше половины объема нашего котла. В качестве уплотнительной шайбы идеально использовать шайбу, вырезанную из свинцовой оболочки кабеля. Можно использовать кожаную. Если нет ни того ни другого, достаточно взять стандартную и облудить.

Теперь осталось развести огонь и дождаться закипания воды. Пар будет под давлением вырываться из форсунки и крутить турбину.

Вид работающей турбины завораживает. Теперь появилось желание изготовить цивильный настольный вариант. Что-нибудь в стиле стим-панк.

Источник

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как установить турбонаддув своими руками – процесс в деталях + Видео

Один из способов улучшения скоростных и динамических характеристик автомобиля – это установка турбокомпрессора. Установить турбонаддув своими руками, имея определенные знания и навыки, вполне возможно.

1 Принцип работы агрегата – рационально и с умом

Принцип работы турбонаддува основан на использовании отработанных выхлопных газов, другими словами – это рациональная и разумная утилизация автомобильных отходов. Полезное изобретение более века назад разработал и запатентовал швейцарский инженер Альфред Бюхи, но его гениальное открытие актуально и сегодня. Отечественные авто уступают по мощности иномаркам, поэтому автолюбители, стремясь улучшить параметры своих машин и выжать из них по максимуму, устанавливают турбонаддув.

С этим сложным видом тюнинга все чаще встречаются Жигули, Лады и Нивы, и хозяева подтверждают очевидный эффект от внедрения турбины. Новички-автолюбители, мечтающие установить универсальный мотор, скорее всего, обратятся на СТО. Опытные водители, хорошо зная устройство своего «железного коня», смогут своими руками произвести установку турбонаддува, получив в результате увеличение мощности и экономию средств.

2 Грамотный выбор турбокомпрессора

Чтобы езда была удовольствием, необходимо определиться, сколько лошадиных сил хочется получить от усовершенствования. Важно выбрать турбину, которая подошла бы под определенную марку авто, ведь от типа нагнетателя, объема двигателя зависит ее монтаж. К примеру, турбонаддув ТКР-7 может увеличить мощность мотора на 20 %, путем повышения давления в 1–1.2 раза в топливной системе.

Более высокое давление может вызвать редуцирование резерва двигателя на выходе, быстро придут в негодность поршни и выпускные клапаны. Отходы газов, поступающие в турбину, регулируются перепускным патрубком, который будет часть газов отводить мимо турбокомпрессора. Турбина K16-2467 идеально подходит к установке и обещает хорошие обороты для использования авто в черте города. Предлагается к рассмотрению турбонаддув IHI RHF55, как хороший рабочий вариант, способный долгое время обеспечивать быструю и надежную езду.

Купленная в магазине турбина более износостойка, подшипники находятся в масляной среде, истирание деталей происходит только с глушением мотора. Поэтому при оптимальном уходе и регулярном осмотре такая установка способна служить более 10 лет. Многие изобретатели устанавливают самодельные устройства, но в этом случае экономия не оправдывается. Лучше сэкономить на самой установке, но не на турбине.

3 Монтаж и установка механизма в деталях

После того, как выбран нужный турбокомпрессор, можно приступать к его монтажу. Важно помнить, что неправильная установка турбокомпрессора может привести к быстрому выходу из строя или уменьшению срока его эксплуатации. Установка турбонаддува начинается с проверки маслосливной и маслоподающей частей нагнетателя – нет ли там грязи и пыли. Рекомендуется полная замена масла и проверка воздушного и масляного фильтров.

Турбокомпрессор представляет собой устройство, состоящее из двух агрегатов, называемых улитками. Улитка-турбина перерабатывает и отводит выхлопные газы, а улитка-компрессор нагнетает атмосферный воздух в цилиндры. Алгоритмы работы:

• Снять с двигателя карбюратор и фильтр воздуха, предварительно их прочистив;
• Проверить работу катализатора, если он есть, потому что лишние выхлопные газы будут помехой в работе компрессора;
• Промыть растворителем или бензином патрубки, подающие воздух, и вентиляционную систему катера;
• Проверить каналы, подающие воздух, на предмет песка или грязи, что может помешать работе нагнетателя;
• Установить и закрепить турбину;
• Закрепить патрубки нагнетания и выхода специальными хомутами из пластика;
• Вручную запустить турбинный вал, запоминая скорость вращения ротора. Специальным шприцем залить в турбину масло, не пережимая маслопровод и не прекращая подкручивание ротора, и убедиться, что идет беспроблемная подача;
• На несколько секунд запустить и прогреть двигатель, сравнивая вращение ротора до и после;

4 Эксплуатация машины с турбонаддувом

Когда удалось успешно установить турбину, ее обладатели замечают положительную перемену – меньшее потребление топлива. Треть переработанного бензина не выбрасывается наружу, загрязняя окружающую среду, а качественно используется. Наблюдается существенное сокращение вибрации двигателя.

Чтобы модернизированная машина прослужила дольше, необходимо до поездки прогревать мотор, а после на несколько минут оставлять его на холостых оборотах. Для полноценного охлаждения и смазки турбины нужно использовать качественное масло, следить за сменой воздушных фильтров, за герметичностью маслопровода. Если соблюдать эти простые правила, установленный турбонаддув прослужит долго и не раз порадует своего обладателя!

Нагнетатель воздуха – увеличиваем мощность авто своими руками + Видео

На заре автомобилестроения инженеры решали вопрос увеличения мощности двигателей внутреннего сгорания, что называется, в лоб – увеличивали количество и размеры цилиндров. Однако практичность таких разработок даже во времена дешевой нефти была под большим вопросом. Нагнетатель воздуха позволил решить эту проблему своими руками.

1 Турбонагнетатели – с чем столкнулись инженеры?

Сложно это представить, но еще в 1909 году автомобиль с двигателем внутреннего сгорания установил рекорд скорости в 200 км/ч – достижение для тех времен невероятное. Еще сложнее представить объем двигателя, благодаря которому удалось разогнать авто до такой скорости – 28 литров! Даже речи быть не могло, чтобы запустить такие агрегаты в массовое производство, ведь их обслуживание своими руками было практически невозможным, ввиду огромных габаритов двигателя.

К счастью, дальнейшие разработки автомобильных инженеров велись в сторону уменьшения объема при сохранении мощностей, а также упрощения конструкции. Чтобы автомобиль стал массовым, следует дать возможность ремонтировать его своими руками – так размышляли первые автомобилестроители и были совершенно правы.

Благодаря появлению нагнетателя, удалось при сохранении всех параметров сходу увеличить мощность на целых 50 %! Сегодня опытному автомобилисту не составит труда своими руками установить одну из популярных систем турборежима.

Представить принцип работы такого устройства совершенно не сложно даже школьнику младших классов. Работу мотора обеспечивает постоянное сгорание топливно-воздушной смеси, которая поступает в цилиндры двигателя. В зависимости от возможностей двигателя и режимов его работы устанавливается оптимальное соотношение воздуха и топлива. В обычных условиях объем ТВС ограничен размерами цилиндра – внутрь камеры смесь попадает благодаря разрежению на такте впуска.

Нагнетатель воздуха позволяет подать внутрь цилиндра на впуске больше топливно-воздушной смеси. Больше ТВС – больше энергии при сгорании, больше мощность агрегата. Казалось бы, все просто, как дважды два, однако без нюансов не обошлось. Увеличение мощности двигателя таким способом повлекло целый ряд проблем. Главная из них – возрастание количества тепловой энергии при сгорании смеси, что в свою очередь влечет быстрое прогорание поршней, клапанов, поломку системы охлаждения. И далеко не всегда последствия удается ликвидировать своими руками.

Кроме того, с увеличением объема ТВС увеличивается и шанс детонации двигателя в буквальном смысле этого слова. Даже без детонации преждевременный износ агрегата гарантирован. Чтобы уменьшить негативные последствия для автомобиля (избежать их полностью не удается), принято использовать высокооктановое топливо, а также декомпрессию. В первом случае приходится своими руками платить немалые деньги, а во втором существенно снижается мощность.

2 Нагнетатель воздуха – как влить силы в двигатель?

С развитием автомобилестроения возникали и различные способы компрессии воздуха. Многие разработки уверенно дошли и до наших дней. Итак, разберемся, какие способы наддува существуют:

1. Механический – «отец» нагнетателей, возникший практически сразу же после появления ДВЗ. В действие такой наддув приводится коленвалом мотора.
2. Электрический – более современный вариант турбонаддува, в котором излишнее давление в цилиндрах создает электрический компрессор.
3. Турбонаддув – нагнетатель в такой системе работает от давления выхлопных газов и компрессора.
4. Комбинированный наддув – совмещение различных систем, чаще всего механической и турбо.

Как правило, такие системы серийно на автомобили не устанавливаются, что дает автолюбителям множество возможностей для тюнинга своими руками.

3 Механический турбонагнетатель воздуха – своими руками совершенствуем авто!

Наиболее эффективен режим турбо на впрысковых бензиновых двигателях. Моторы карбюраторного типа также могут работать с механическим нагнетателем, однако им необходима определенная доработка своими руками, в частности, установка жиклеров с увеличенным сечением и другие меры. В случае с инжекторным двигателем все сводится к новой прошивке.

Механический нагнетатель, работающий от коленвала двигателя, имеет несомненное достоинство – он работает абсолютно синхронно с агрегатом и в режиме турбо обеспечивает равномерную подачу воздуха в соответствии с оборотами мотора. Однако такое устройство будет отбирать для своей работы часть мощности движка.

Самыми распространенными вариантами построения механических нагнетателей, которые можно установить своими руками, являются три типа:

• Центробежный аппарат – применяется как самостоятельно в виде компрессора, так и в комбинации с другими устройствами. Принцип работы достаточно прост – лопатки, вращающиеся на большой скорости, захватывают воздух и забрасывают внутрь корпуса, который имеет улиткообразную форму. На выходе из корпуса поток воздуха приобретает нужное для режима турбо давление. Невысокая стоимость устройства и возможность установки своими руками сделали его наиболее популярным. Однако в его работе хватает и сложностей, в частности, с техобслуживанием.
• Нагнетатель ROOTS – представляет собой лопатки ротора, которые помещены в замкнутый корпус. Воздух захватывается на входе, за счет высокой скорости вращения лопаток воздух приобретает более высокое давление на выходе. Главный недостаток устройства такого типа – неравномерность подачи воздушного потока, что вызывает пульсацию давления в режиме турбо. Однако относительно тихая работа, надежность и компактность заставляют автомобилистов мириться даже с таким недостатком. При определенных навыках обращения с техникой вам не составит труда установить такой наддув своими руками.
• Нагнетатель LYSHOLM – представитель винтового типа аппаратов. Принцип работы схож с предыдущим – поток воздуха создается роторами, которые вращаются на высокой скорости. Главное отличие этого типа нагнетателей – маленький зазор между винтами, что вызывает множество сложностей в проектировании и установке таких изделий. Встречаются они на автомобилях нечасто и стоят недешево. Устанавливать их своими руками не рекомендуется, лучше обращаться к специалистам по турбонаддуву.

4 Турбонагнетатель – универсальный наддув своими руками

Как для бензиновых, так и для дизельных двигателей возможно применение турбонагнетателя. Это устройство представляет собой комбинацию компрессора и турбины, которая использует давление выхлопных газов для работы. Последнее устройство создает ряд проблем – турбина должна выдерживать высокие температуры и огромную скорость вращения, а значит, материалы для ее изготовления должны быть сверхпрочными. Некоторую часть нагрузки с турбины снимает компрессор, что и позволяет комплексу в целом справляться со своей задачей.

Недостаток устройства заключается в некотором запаздывании режима турбо – необходимо время, чтобы после нажатия на педаль турбина раскрутилась до нужного количества оборотов.

Впрочем, современные агрегаты решают и эту проблему, в основном благодаря наличию дополнительных нагнетателей. В отличие от турбонагнетателя, никакого запаздывания после нажатия на педаль в случае с электрическим компрессором вы не почувствуете – устройство, которое чаще всего комбинируют с центробежной турбиной, начинает работать уже на малых и средних оборотах, а турбина подключается на высоких. Электрический нагнетатель воздуха достаточно прост в реализации – никаких сложных систем и устройств для его установки не потребуется, так что усовершенствовать авто своими руками с его помощью вполне осуществимо.
