Регулятор напряжения на полевике
На основе мощных переключательных полевых транзисторов [1] можно построить линейные стабилизаторы напряжения. Подобное устройство было ранее описано в [2]. Немного изменив схему, как показано на рис. Для управления им требуется небольшое напряжение на затворе 2,5…3 В. Подобно современным микросхемным стабилизаторам, предлагаемый модуль имеет три вывода: 1 — вход, 2 — общий, 3 — выход. Транзистор VT1 выполняет функцию согласующего элемента, а стабилитрон VD1 обеспечивает стабильное напряжение для его базовой цепи.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Схема стабилизатора тока на полевом транзисторе
- Реле-регулятор заряда аккума на TL431 IRF3205
- MOSFET + TL431 = Последовательный компенсационный стабилизатор напряжения с минимальным падением
- Простой регулятор мощности для зарядного устройства
- Please turn JavaScript on and reload the page.
- Схема. Модуль мощного стабилизатора напряжения на полевом транзисторе
- Стабилизатор напряжения на полевом транзисторе — схемотехника
- Easyelectronics.ru
- Схема стабилизатора тока на полевом транзисторе
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой, мощный регулируемый стабилизатор напряжения
Схема стабилизатора тока на полевом транзисторе
Регуляторы мощности переменного тока с фазоимпульсным управлением получили широкое распространение как в устройствах промышленной автоматики, так и в радиолюбительских конструкциях. Регулирующим элементом таких устройств является триодный тиристор, момент угол открывания которого регулируется подачей импульса или уровня напряжения на управляющий электрод,.
Такое управление называется неполным, поскольку можно регулировать только угол открывания тиристора, а момент закрывания не регулируется.
Разработанные в последние годы мощные полевые транзисторы с изолированным затвором MOSFET позволяют построить несложный ключ для коммутации переменного тока с полным управлением, то есть открыванием и закрыванием ключа. Схема регулятора мощности представлена на рис. Силовой ключ выполнен на транзисторах VT1, VT2, включенных встречно-последовательно. Наличие в каждом транзисторе внутреннего защитного диода, включенного параллельно каналу в обратной полярности анодом к истоку, катодом к стоку , позволяет обеспечивать протекание тока в нагрузке при положительных и отрицательных полупериодах сетевого напряжения.
На трех логических элементах микросхемы DD1 выполнен генератор импульсов с регулируемой скважностью. Частота импульсов — около 2 кГц значительно выше частоты сетевого напряжения. При наличии высокого уровня на выходе инвертора DD1. При этом в положительный полупериод ток протекает через открытый канал транзистора VT1 и защитный диод транзистора VT2, а в отрицательный полупериод — наоборот, через защитный диод транзистора VT1 и открытый канал транзистора VT2.
Если же на выходе DD1. Временные диаграммы работы регулятора показаны на рис. Питание микросхемы DD1 производится от однополупериодного выпрямителя с параметрическим стабилизатором, собранным на элементах R2 VD3, VD4, С2 Следует обратить внимание, что стабилизатора напряжения соединен с истоками полевых транзисторов и с общим проводом микросхемы, поэтому напряжение на затворы транзисторов подается относительно их истоков. Преимущество данного способа регулирования мощности перед фазоимпульсным состоит в том, что коммутация нагрузки происходит со значительно большей частотой, чем в регуляторах на тиристорах, это позволяет регулировать мощность для малоинерционных нагрузок.
Указанные на схеме полевые транзисторы IRF имеют следующие параметры: ток стока — 8 А, максимальное напряжение между стоком и истоком — В, сопротивление канала в открытом состоянии — 0,85 Ом, рассеиваемая мощность — Вт. Перед установкой в устройство следует убедиться, что транзистор имеет защитный диод это легко сделать с помощью омметра.
Ю Силовая электроника для любителеи и профессионалов — М.
Реле-регулятор заряда аккума на TL431 IRF3205

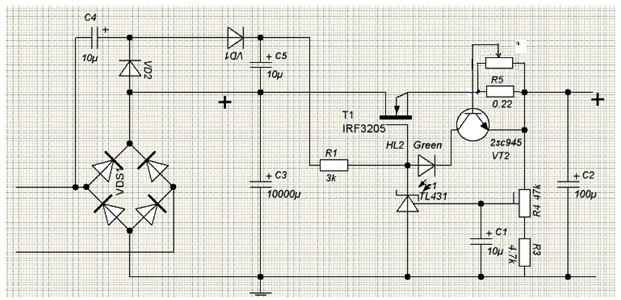

Баба Яга — против! Жалко терять 3 Вольта на глупом проходном транзисторе. И рассеивать лишние Ватты. Популярное решение проблемы — импульсные стабилизаторы — здесь не обсуждаем по причине того, что они свистят.
Какой проходной регулятор может обеспечить падение близкое к нулю? MOSFET: у современных мощных полевиков сопротивление.
MOSFET + TL431 = Последовательный компенсационный стабилизатор напряжения с минимальным падением
Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba. Активные компоненты. Интегральные схемы.
Простой регулятор мощности для зарядного устройства
Большинство образцов современного бытового оборудования рассчитано на качественное питание от источников с нормированными показателями действующего в сети напряжения. Однако в реальности это случается крайне редко, так что чаще всего потребителю приходится довольствоваться низким качеством питания или принимать специальные меры по его стабилизации. Один из возможных выходов из создавшегося положения — использование схемы стабилизатора напряжения на полевом транзисторе. Благодаря применению этого полупроводникового элемента удаётся обеспечить стабилизирующие функции источника питания, а также уберечь от повреждений подключённые к нему бытовые приборы.
Несложная схема для регулирования, а также стабилизации напряжения представлена на картинке выше, её сможет собрать даже новичок в электронике.
К примеру, на вход подано 50 вольт, а на выходе получаем 15,7 вольт или другое значение до 27V.
Please turn JavaScript on and reload the page.
В прошлых статьях мы рассмотрели конструкцию ШИМ регулятора мощности, который предназначен для регулировки выходного напряжения зарядного устройства или блока питания. Сегодня речь пойдет про аналогичное устройство, в отличии от первой версии схема без ШИМ управления, тут задействован регулируемый стабилитрон TL, его легко можно найти в компьютерном блоке питания да и вообще в любых импульсных блоках питания он имеется , который управляет мощным полевым транзистором. Схема состоит из минимального количества компонентов и работает без какой-либо настройки. Основной недостаток этой схемы заключается в том, что полевой транзистор в ходе работы может перегреваться, в отличии от схемы с ШИМ управлением, если же перегрев довольно сильный, значит есть проблема связанная с управлением транзистора, то есть — последний не полностью открывается или закрывается.
Схема. Модуль мощного стабилизатора напряжения на полевом транзисторе
By Zer0Fl4g , July 15, in Аналоговые блоки питания и стабилизаторы напряжения. Пришло время понадобился мощный стабилизатор наприжения на 20 ампер решил покопаться в своих схемах ничего подходящего небыло найдено все они были сложны и имели большие габариты при построении решил поискать на просторах интернета наткнулся на старую схему из журнала Радио И. Моя конфигурация выпрямителя при тесте тор вт 12вольт 12ампер диодный мост KBPC фильт. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic.
Схема стабилизатора напряжения на мощном полевом транзисторе IRLR(и вариант его замены).
Стабилизатор напряжения на полевом транзисторе — схемотехника
К списку Стабилизатор напряжения на мощном полевом транзисторе. Ежели для данных целей использовать мощный переключательный полевой транзистор, то получится собрать наиболее простой сильноточный стабилизатор, Схема 1-го из вариантов такового стабилизатора приведена на рис.
Easyelectronics.ru
На основе мощных переключательных полевых транзисторов [1] можно построить линейные стабилизаторы напряжения. Подобное устройство было ранее описано в [2]. Немного изменив схему, как показано на рис. Для управления им требуется небольшое напряжение на затворе 2,5…3 В.
Схема регулируемого стабилизатора высокого напряжения Всем привет! Нужна помощь.
Схема стабилизатора тока на полевом транзисторе
Фазоимпульсными регуляторами ФИР называются устройства, позволяющие регулировать яркость ламп диммеры , мощность электрических нагревателей, скорость вращения электроинструмента и т. ФИР содержит в своём составе электронный ключ, который включен между питающей сетью и нагрузкой. В течении некоторой части периода сетевого напряжения этот ключ замкнут, а затем он размыкается. Увеличивая или уменьшая время, в течении которого ключ находится в замкнутом состоянии, можно увеличивать или уменьшать мощность, выделяющуюся в нагрузке. Рассмотрим структурную схему тиристорного ФИР, представленную на рис.
Соответствующие временные диаграммы представлены на рис.
Сейчас этот форум просматривают: Google [Bot]. Предыдущее посещение: менее минуты назад Текущее время: 10 окт , Крупнейший производитель печатных плат и прототипов. Более клиентов и свыше заказов в день!
Блок питания на полевых транзисторах IRF3205 » Сервер радіоаматорів Прикарпаття
Блок питания на полевых транзисторах IRF3205
Для питания различных транзисторных конструкций решил собрать блок питания (далее – БП) со стабилизатором на полевых транзисторах, так как они имеют малое падение напряжения при больших токах в нагрузку.
Собрал и проверил схему стабилизатора RK9UC [1], показанную на Рис. 1. Эта схема выбрана из-за того, что имеет узел стабилизации (ограничения) тока в нагрузку (за это отвечают элементы = R6 R7 и VT5, выделенные на схеме красным цветом). Узел ограничения тока в нагрузку позволяет уменьшить последствия после аварийных ситуаций, а надеяться только на один предохранитель не очень разумно.
Правда, мне не понравилось место установки «датчика тока» R7 в схеме. Перед сборкой стабилизатора, показалось, что из-за него возможна просадка выходного напряжения. Так как из-за падения напряжения на «датчике тока» R7 «регулируемый стабилитрон» DA1 будет неправильно корректировать выходное напряжение. Все-таки, мне не повезло. При испытании БП, уже при токе нагрузки всего 4 А напряжение на нагрузке проседало с 14,56 до 13,72 В. При закорачивании «датчика тока» R7 «просадка» значительно уменьшалась.
Чтобы спасти изготовленный БП от капитальных переделок, было принято решение, перенести детали R6 R7 VT5 в плюсовую цепь, и поставить их перед стабилизатором, между плюсом выпрямителя и стоками полевых транзисторов, так как сделал RA3WDK [2].
Схема доработанного БП показана на Рис. 2. Он обеспечивает выходное напряжение в пределах 9…17 В, при токе в нагрузку до 14 А, это значение тока ограничено мощностью примененного трансформатора Тр1 типа ТС-180. Если применить трансформатор типа ТС-270, максимальный ток можно ограничить на уровне 20 А.
При этом придется добавить еще один транзистор IRF3205, включенный параллельно транзисторам VT3 и VT4.
Для работы стабилизатора на полевых транзисторах VT3 и VT4 необходимо, чтобы напряжение на входе выпрямителя было на 2…3 В больше чем на выходе.
Но для нормальной работы полевых транзисторов VT3 и VT4 типа IRF3205 напряжение на их затворах должно быть на 5…7 В больше чем на истоках. Для этого нужно либо поднять выпрямленное напряжение на входе всего стабилизатора или использовать дополнительный удвоитель напряжения на элементах C3 VD5 VD6 C6 для питания цепи затворов транзисторов VT3 и VT4.
При увеличении тока нагрузки свыше расчетного, падение напряжения на резисторе R2 превысит значение 0,7 В. Это напряжение, через резистор R3 будет приложено к переходу база–эмиттер транзистора VT1, открывая его. Ток через открытый переход коллектор–эмиттер транзистора VT1 и резисторы R4 и R5, создает падение напряжения на резисторе R5. Это напряжение, приложенное к переходу база–эмиттер транзистора VT2, открывает его.
Открытый переход коллектор–эмиттер транзистора VT1 шунтирует «регулируемый стабилитрон» DA1, вследствие чего выходное напряжение уменьшается на столько, на сколько это необходимо для ограничения тока в нагрузку, согласно выбранного уровня.
Резисторы R7 и R9 предназначены для равномерного распределения тока между полевыми транзисторами VT3 и VT4.
Стабилитрон VD8 служить для защиты цепи стоков полевых транзисторов VT3 и VT4.
Конденсатор С7 служит для повышения помехоустойчивости узла стабилизации (ограничения) тока в нагрузку.
Микроамперметр РА1 на 150 – 200 мкА от кассетных магнитофонов, например М68501, М476/1. Родная шкала снята, вместо нее установлена самодельная шкала, изготовленная с помощью программы FrontDesigner_3.0, файлы шкал можно скачать с сайта журнала [3].
Правильно собранный, без ошибок, БП запускается сразу.
Все малогабаритные детали собраны на односторонней печатной плате (Рис. 3).
Монтаж БП показан на Рис.
4.
Изменяя сопротивление резисторов R11 и R13, устанавливаем пределы регулировки выходного напряжения. При указанных сопротивлениях резисторов R11 – R13 выходное напряжение регулируется в пределах 9…17 В.
Нагружаем БП на эквивалент нагрузки, мощный резистор, сопротивлением 1…1,5 Ом. Последовательно с эквивалентом подключаем образцовый амперметр. Подбором сопротивления резистора R1 устанавливаем предел измерения для амперметра РА1. Движком резистора R12 увеличиваем напряжение на выходе, тем самым увеличиваем ток в нагрузку сверх расчетного уровня. Смотрим, есть ли ограничение тока, работает ли стабилизация тока?
Результаты посте переделки: напряжение Uхх = 14,64 В, при токе нагрузки = 12 А напряжение на нагрузке Uн =14,52 В.
Теперь можно закрывать крышку. БП собран в корпусе размерами 150х120х260 мм, внешний вид показан на Рис. 5.
Изготовленный БП также часто используется для питания транзисторного КВ усилителя мощности и шуруповерта, у которого вышла из строя аккумуляторная батарея.
Скачать схему в формате splan: power_source_irf3205_scheme.spl [33.23 Kb] (скачувань: 1658)
Скачать разводку печатной платы: power_source_ft.lay [90.94 Kb] (скачувань: 1490)
Мельничук Василий Васильевич (UR5YW),
г. Черновцы, Украина.
E-mail: [email protected]
Использованная литература:
- Стабилизатор RK9UC http://vprl.ru/publ/tekhnologii/nachinajushhim/tl431_chto_ehto_za_quot_zver_quot_takoj/9-1-0-17 , http://vprl.ru/staty/nachinayushi/tl/bp13v22a.gif
- Блок питания Power supply «POWER ICE 30A v.3 http://ra3wdk.qrz.ru/tech.htm.
- Шкалы РА1 для амперметра БП.rar
Шановний відвідувач, ви зайшли на сайт як незареєстрований користувач.
Рекомендуємо вам зареєструватись або увійти на сайт під своїм позивним.
IRF3205 MOSFET: распиновка, эквивалент, техническое описание [видео и часто задаваемые вопросы]
Подробное знакомство с литиевым элементом CR2025 [Часто задаваемые вопросы]
Датчик температуры LM35: распиновка, техническое описание, эквивалент [Часто задаваемые вопросы]
Автор: Миа
Дата: 17 марта 2022 г.
21326
IRF3205 — это сильноточный N-канальный полевой МОП-транзистор , который может переключать токи до 110 А и 55 В. Его легко найти в комплекте TO-220AB. Этот чип в основном используется в потребительских приложениях полного моста, а также для динамического рейтинга dv/dt.
В сегодняшнем блоге мы представим вам подробное введение в IRF3205 и постараемся охватить все аспекты этого устройства, включая его распиновку, функции, параметры, эквиваленты, приложения и так далее.
Catalog
IRF3205 Overview |
IRF3205 Related Video Instruction |
IRF3205 Pinout |
IRF3205 Features |
IRF3205 Parameters |
IRF3205 Преимущества |
IRF3205 Альтернативы |
IRF3205 Эквиваленты |
IRF3205 Applications |
IRF3205 Package |
Component Datasheet |
FAQ |
IRF3205 Overview
The IRF3205 is a high-current N- Канальный MOSFET, который может коммутировать токи до 110А и 55В.
Особенность МОП-транзистора заключается в том, что он имеет очень низкое сопротивление, всего 8,0 мОм, что делает его подходящим для коммутационных цепей, таких как инверторы, регуляторы скорости двигателя, преобразователи постоянного тока и т. д. Это также один из легкодоступных и дешевых МОП-транзисторов с низкое сопротивление во включенном состоянии.
Поэтому, если вы ищете полевой МОП-транзистор для использования в вашей схеме переключения, которая работает ниже 55 В и менее 110 А, вы можете рассмотреть возможность использования IRF3205. Обратите внимание, что IRF3205 имеет высокое пороговое напряжение и, следовательно, не идеален для управления включением/выключением со встроенными контроллерами. Вы можете попробовать IRF540N для этой цели.
В этом видео простым способом показано, как IRF3205 работает в схеме.
Видео: Как заставить регулятор напряжения использовать MOSFET irf3205 — (простой способ)
IRF3205 Видео Описание :
как сделать регулируемый регулятор напряжения с использованием Mosfet irf3205 вы можете использовать mosfet irf3205 или irfz44n.
Распиновка IRF3205
| Номер контакта | Название контакта | Описание |
| 1 | Ворота | Управляет смещением MOSFET |
| 2 | Слив | Ток поступает через сток |
| 3 | Источник | Ток протекает через источник |
Характеристики IRF3205
N-канальный силовой МОП-транзистор
Непрерывный ток стока (ID) составляет 110 А, когда VGS составляет 10 В
Минимальное пороговое напряжение затвора 2 В
Напряжение пробоя сток-исток: 55 В
Низкое сопротивление во включенном состоянии 8,0 мОм
Напряжение затвор-исток (VGS) составляет ±20 В
Время нарастания 101 нс
Обычно используется со схемами переключения питания
Доступен в комплектации То-220
IRF3205 Параметры
| Параметры | ИРФ3205 |
ID (@25 °C) макс. | 110,0 А |
| Крепление | ТГТ |
| Ptot max | 150,0 Вт |
| Упаковка | К-220 |
| Полярность | Н |
| QG (тип. при 10 В) | 97,3 нКл |
| Кгд | 36,0 нКл |
| RDS (вкл.) (при 10 В) макс. | 8,0 мОм |
| RthJC макс. | 1,0 К/Вт |
| Tj макс. | 175,0 °С |
| VDS макс. | 55,0 В |
| ВГС(й) мин макс | 3,0 В 2,0 В 4,0 В |
| VGS макс. | 20,0 В |
IRF3205 Преимущества
Плоскоячеистая структура для широкой SOA
Оптимизирован для максимально широкой доступности от партнеров-дистрибьюторов
Квалификация продукта в соответствии со стандартом JEDEC
Кремний, оптимизированный для приложений, переключающихся ниже <100 кГц
Блок питания промышленного стандарта со сквозным отверстием
Пакет для передачи больших токов (до 195 А, в зависимости от размера кристалла)
Возможность пайки волной припоя
IRF3205 Альтернативы
Alternatives for IRF3205 : IRF1405, IRF1407, IRF3305, IRFZ44N, IRFB3077, IRFB4110
Other N-channel MOSFETS: IRF540N, 2N7000 , FDV301N
IRF3205 Equivalents
