Расчёт делителя напряжения

Схема делителя напряжения является простой, но в тоже время фундаментальной электросхемой, которая очень часто используется в электронике. Принцип работы ее прост: на входе подается более высокое входное напряжение и затем оно преобразуется в более низкое выходное напряжение с помощью пары резисторов. Формула расчета выходного напряжения основана на законе Ома и приведена ниже. Существует несколько обобщений, которые следует учитывать при использовании делителей напряжения. Это упрощения, которые упрощают оценку схемы деления напряжения. Это верно независимо от значений резисторов.


Поиск данных по Вашему запросу:

Расчёт делителя напряжения

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Делитель напряжения
  • Расчёт резистивного делителя напряжения
  • Расчёт делителя напряжения на резисторах онлайн
  • Расчет делителя напряжения
  • Делитель напряжения. Схема, расчет, формула. Рассчитать. Применение. Осциллограф.
  • Делитель напряжения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Делитель Напряжения

Делитель напряжения


Используя только два резистора и входное напряжение, мы можем создать выходное напряжение, составляющее определенную часть от входного. Делитель напряжения является одной из наиболее фундаментальных схем в электронике.

В вопросе изучения работы делителя напряжения следует отметить два основных момента — это сама схема и формула расчета. Схема делителя напряжения включает в себя входной источник напряжения и два резистора. Ниже вы можете увидеть несколько схематических вариантов изображения делителя, но все они несут один и тот же функционал. Обозначим резистор, который находится ближе к плюсу входного напряжения Uin как R1, а резистор находящийся ближе к минусу как R2.

Падение напряжения Uout на резисторе R2 — это пониженное напряжение, полученное в результате применения резисторного делителя напряжения. Расчет делителя напряжения предполагает, что нам известно, по крайней мере, три величины из приведенной выше схемы: входное напряжение и сопротивление обоих резисторов. Зная эти величины, мы можем рассчитать выходное напряжение. Это не сложное упражнение, но очень важное для понимания того, как работает делитель напряжения.

Расчет делителя основан на законе Ома. Для того чтобы узнать какое напряжение будет на выходе делителя, выведем формулу исходя из закона Ома.

Предположим, что мы знаем значения Uin, R1 и R2. Теперь на основании этих данных выведем формулу для Uout. Давайте начнем с обозначения токов I1 и I2, которые протекают через резисторы R1 и R2 соответственно:.

Наша цель состоит в том, чтобы вычислить Uout, а это достаточно просто используя закон Ома:. Мы знаем значение R2, но пока неизвестно сила тока I2. Но мы знаем кое-что о ней. Мы можем предположить, что I1 равно I2. При этом наша схема будет выглядеть следующим образом:.

Что мы знаем о Uin? Ну, Uin это напряжение на обоих резисторах R1 и R2. Эти резисторы соединены последовательно, при этом их сопротивления суммируются:. Это уравнение показывает, что выходное напряжение прямо пропорционально входному напряжению и отношению сопротивлений R1 и R2. В радиоэлектронике есть много способов применения делителя напряжения. Вот только некоторые примеры где вы можете обнаружить их.

Потенциометр представляет собой переменный резистор, который может быть использован для создания регулируемого делителя напряжения.

Изнутри потенциометр представляет собой резистор и скользящий контакт, который делит резистор на две части и передвигается между этими двумя частями. С внешней стороны, как правило, у потенциометра имеется три вывода: два контакта подсоединены к выводам резистора, в то время как третий центральный подключен к скользящему контакту.

Если контакты резистора подключения к источнику напряжения один к минусу, другой к плюсу , то центральный вывод потенциометра будет имитировать делитель напряжения. Переведите движок потенциометра в верхнее положение и напряжение на выходе будет равно входному напряжению.

Теперь переведите движок в крайнее нижнее положение и на выходе будет нулевое напряжение. Если же установить ручку потенциометра в среднее положение, то мы получим половину входного напряжения.

Большинство датчиков применяемых в различных устройствах представляют собой резистивные устройства. Фоторезистор представляет собой переменный резистор, который изменяет свое сопротивление, пропорциональное количеству света, падающего на него.

Так же есть и другие датчики, такие как датчики давления, ускорения и термисторы и др. Так же резистивный делитель напряжения помогает измерить напряжение при помощи микроконтроллера при наличии АЦП. Допустим, сопротивление фоторезистора изменяется от 1 кОм при освещении и до 10 кОм при полной темноте. Если мы дополним схему постоянным сопротивлением примерно 5,6 кОм, то мы можем получить широкий диапазон изменения выходного напряжения при изменении освещенности фоторезистора.

Как мы видим, размах выходного напряжения при уровне освещения от яркого до темного получается в районе 2,45 вольт, что является отличным диапазоном для работы большинства АЦП. Отправить сообщение об ошибке. Её можно увидеть в регуляторах напряжеия генераторов. Врет калькулятор безбожно! Пытался рассчитать делитель с 6В на 2. Жаль нельзя скриншот вставить. В сумме ну никак не 26К, которые в исходных данных забиты.

А по идее формулы должны сходные результаты давать.

Кроме этого, в формуле 1. R1 указано 4. Если указать R1 4. Добавили 0. А если добавить еще 0. В общем не фонтан. Рассчитать резистор R2 для выходного напряжения Uout и резистора R1-добавить для удобства расчетов. Сама идея создать калькуляторы хорошая. Только вот изначально необходимо вводить условие нагрузки. Без этого такие калькуляторы совершенно бессмысленные, и годятся разве что для демонстрации закона Ома.

И хорошо бы сделать калькулятор на несколько коэффициентов деления, например — — — , и конечно же с условием входного сопротивления нагрузки. И в этом же калькуляторе должны быть строки для отображения мощности рассеяния резисторов делителя. И при этом необходимо ещё учитывать температуру резисторов. Собственно, все проекты начинаются с задания диапазона рабочих температур. А иначе при работе все эти резисторы перекосит по сопротивлению напрочь. Вобщем, в таком виде это не калькуляторы, а бессмысленные игрушки.

Блин, ребята! Такие делители применяются исключительно для задания какого-нибудь опорного напряжения для компаратора или для задания точки смещения транзистора. В таких условиях просто принимается что сопротивление нагрузки то есть входа этого самого компаратора на порядки больше, и, соответственно сопротивление такой нагрузки почти не влияет на конечный результат. Да и отклонение резисторов а также температурный дрейф будут вносить бОльшие искажения, нежели сопротивление входа компаратора.

А если требуется более точное напряжение, то ставят точные стабилитроны или вобще специализированную микросхему — ИОН источник опорного напряжения. Но никто через такие делители не запитывает именно полноценную нагрузку. Частный случай такого делителя, это если вместо нижнего резистора ставится стабилитрон. Тогда расчёт по мощности упирается в допустимую мощность стабилитрона, а мощность нагрузки должа быть в разы меньше, то есть таким образом можно разве что подать питание на одну-две микросхемы маломощные.

Мигалка для электропогрузчика с бортовым 56В. Ваш калькулятор перекрывает выходные значения сообщением о мощности и величине сопротивления. Хороший калькулятор, спасибо автору. Но для полного удобства не хватает расчёта R2 при известном R1 и напряжениях.

Как раз столкнулся с такой задачей, пришлось решать методом перебора с последовательным приближением. Получать уведомления по электронной почте об ответе на свой комментарий. Формула расчета, онлайн калькулятор. Блок питания Набор для сборки регулируемого блока питания Ответить Отличная статья, жаль, что про рассеиваемую мощность не сказано ни слова. Ответить спасибо,понравилось. Ответить Просто и понятно описано, чтобы понять даже ребенку.

Ответить За калькуляторы отдельное спасибо — очень удобно! Ответить Увы. Ответить Читайте примечание внизу калькулятора… Ответить вполне приличный калькулятор.

Ответить Спасибо за отличный и удобный калькулятор! Ответить Рассчитать резистор R2 для выходного напряжения Uout и резистора R1-добавить для удобства расчетов Ответить смысла формулы не пойму , почему в делителе нужно умножать именно на R2, Ток течет от плюса к минусу чисто условно, он с таким же успехом идет и наоборот, Впечатление , что формула хоть и верная но притянута за уши.

Ответить При умножении на R1 ты вычислишь разницу напряжений Uin-Uout Ответить А как будет влиять на систему нагрузка? Она снизит сопротивление цепи. Ответить Без учета нарузки это сферический конь в вакууме.

Ответить Сама идея создать калькуляторы хорошая. Ответить Блин, ребята! Ответить отличная подборка, присоединюсь к уже озвученному, жаль нет расчёта по мощности Ответить да кстати сколько ват рассеит резистор как посчитать? Ответить Хороший калькулятор, спасибо автору. Ответить Добавить комментарий Отменить ответ Ваш электронный адрес не будет опубликован.


Расчёт резистивного делителя напряжения

Во всяком случае, автор нигде не смог найти формулы для расчёта резисторов делителя, если их число более трёх. Поэтому пришлось вывести эти формулы самостоятельно. В предлагаемой статье автор знакомит читателей со своей методикой расчёта таких делителей напряжения. Это условие не является жёстким, т. Не утруждая внимание читателей полным выводом формул хотя он и довольно прост , приведём конечный результат — формулы для расчёта резисторов делителя напряжения:.

И в заключение расчёта определим сопротивление резистора R доп :.

Дели́тель напряже́ния — устройство, в котором входное U i n {\displaystyle U _{in}} . Делитель напряжения на резисторах. Формула расчета, онлайн калькулятор · Делители напряжения · Circuits. Basic. Voltage Divider · Делитель.

Расчёт делителя напряжения на резисторах онлайн

Делитель напряжения можно представить как два последовательных участка цепи, называемые плечами , сумма напряжений на которых равна входному напряжению. Плечо между нулевым потенциалом и средней точкой называют нижним с него обычно снимается выходное напряжение делителя , а другое — верхним [2]. Различают линейные и нелинейные делители напряжения. В линейных выходное напряжение изменяется по линейному закону в зависимости от входного. Такие делители используются для задания потенциалов и рабочих напряжений в различных точках электронных схем. Нелинейные делители напряжения применяются в функциональных потенциометрах. Поскольку резисторы соединены последовательно, то ток через них будет одинаков в соответствии с первым правилом Кирхгофа. Падение напряжения на каждом резисторе согласно закону Ома будет пропорционально сопротивлению ток, как было установлено ранее, одинаков :. Для выбора конкретных значений сопротивлений на практике, как правило, достаточно следовать следующему алгоритму :. Определить величину тока делителя, работающего при отключенной нагрузке.

Расчет делителя напряжения

Делитель напряжения это цепь или схема соединения резисторов, применяемая для получения разных напряжений от одного источника питания. Рассмотрим цепь из двух последовательно соединенных резисторов с разными сопротивлениями рис. Рисунок 1. Последовательная цепь есть простейший делитель напряжения. Согласно закону Ома если приложить к такой цепи напряжение, то падение напряжения на этих резисторах будет тоже разным.

Делитель напряжения — это простой и удобный способ получить нужное напряжение в определенной точке схемы.

Делитель напряжения. Схема, расчет, формула. Рассчитать. Применение. Осциллограф.

Для уменьшения значения входного питающего напряжения используют делитель напряжения на резисторах. В нём, выходное напряжение Uвых зависит от значения входного питающего напряжения Uвх и значения сопротивления резисторов. Делитель напряжения — наиболее часто применяемое соединение резисторов. Например, переменный резистор, используемый в качестве регулятора громкости Ваших компьютерных колонок, является делителем напряжения с изменяемыми сопротивлениями плеч, где он выполняет роль ограничителя амплитуды входного сигнала. Если Вам не нужна высокая точность, то эту разницу можно снизить до 10 раз. Используя закон Ома, и пренебрегая малым током нагрузки, делитель напряжения можно описать соотношением:.

Делитель напряжения

Для того, чтобы поделить напряжение, нам потребуется два и более резисторов. Для начала рассмотрим вот такой рисунок:. Наш схемка состоит из двух резисторов, подключенных последовательно. На эти резисторы подается напряжение. Оно может быть как переменное, так и постоянное. Назовем его U. Пропуская ток через эти резисторы, у нас сразу же в дело вступит Закон Ома. То есть получается, что.

Онлайн-калькулятор, который позволяет выполнить расчет делителя напряжения на резисторах. Быстрый способ рассчитать.

Используя только два резистора и входное напряжение, мы можем создать выходное напряжение, составляющее определенную часть от входного. Делитель напряжения является одной из наиболее фундаментальных схем в электронике. В вопросе изучения работы делителя напряжения следует отметить два основных момента — это сама схема и формула расчета. Схема делителя напряжения включает в себя входной источник напряжения и два резистора.

Перед схемотехниками нередко стоит задача получения пониженного напряжения из высокого напряжения. Это можно сделать с помощью делителя напряжения — простой схемы с использованием двух резисторов. С их помощью можно создать выходное напряжение в несколько раз меньшее, чем входное напряжение. Простота и надежность делителя напряжения сделали его схему фундаментальной в схемотехнике. При ее внедрении необходимо уделить максимум внимания непосредственно схеме и точности расчета напряжения по специальной формуле.

Код для вставки без рекламы с прямой ссылкой на сайт. Код для вставки с рекламой без прямой ссылки на сайт.

Делитель напряжения можно представить как два последовательных участка цепи, называемые плечами, сумма напряжений на которых равна входному напряжению. Плечо между нулевым потенциалом и средней точкой называют нижним с него обычно снимается выходное напряжение делителя , а другое — верхним. Различают линейные и нелинейные делители напряжения. В линейных выходное напряжение изменяется по линейному закону в зависимости от входного. Такие делители используются для задания потенциалов и рабочих напряжений в различных точках электронных схем. Нелинейные делители напряжения применяются в функциональных потенциометрах.

Отправить комментарий. Делитель напряжения. Что такое делитель напряжения и как его рассчитать и напишу здесь. Что такое делитель напряжения Основной функцией делителя напряжения в электрических цепях является снижение напряжения и получение нескольких его значений с фиксированными показателями на различных участках.


Делитель напряжения: теория и принцип действия

Для того, чтобы получить из исходного напряжения лишь его часть используется делитель напряжения (voltage divider). Это схема, строящаяся на основе пары резисторов .

В примере, на вход подаются стандартные 9 В. Но какое напряжение получится на выходе V out

? Или эквивалентный вопрос: какое напряжение покажет вольтметр?

Ток, протекающий через R1

и
R2
одинаков пока к выходу
V out
ничего не подключено. А суммарное сопротивление пары резисторов при последовательном соединении:

Таким образом, сила тока протекающая через резисторы

Теперь, когда нам известен ток в R2

, расчитаем напряжение вокруг него:

Или если отавить формулу в общем виде:

Так с помощью пары резисторов мы изменили значение входного напряжения с 9 до 5 В. Это простой способ получить несколько различных напряжений в одной схеме, оставив при этом только один источник питания.

Применение делителя для считывания показаний датчика

Другое применение делителя напряжения — это снятие показаний с датчиков. Существует множество компонентов, которые меняют своё сопротивление в зависимости от внешних условий. Так термисторы меняют сопротивление от нуля до определённого значения в зависимости от температуры, фоторезисторы меняют сопротивление в зависимости от интенсивности попадающего на них света и т.д.

Если в приведённой выше схеме заменить R1

или
R2
на один из таких компонентов,
V out
будет меняться в зависимости от внешних условий, влияющих на датчик. Подключив это выходное напряжение к аналоговому входу Ардуино, можно получать информацию о температуре, уровне освещённости и других параметрах среды.

Значение выходного напряжения при определённых параметрах среды можно расчитать, сопоставив документацию на переменный компонент и общую формулу расчёта V out

.


Если вам нужно измерять с помощью ардуины напряжения превышающие напряжение питания или измерять сопротивление резистивного датчика — вам необходим резисторный делитель напряжения

. На деле это очень просто — два резистора и всё: К выводу верхнего резистора (R1) подключаем измеряемое напряжение (Uвх) — со средней точки снимаем поделённое (Uвых). Значение выходного напряжения зависит от соотношения сопротивлений (и входного напряжения естественно): Обратите внимание — важно только соотношение сопротивлений, например, если сопротивления равны, то входное напряжение поделится на 2. А что бы через делитель не шёл слишком большой ток (разряжая батарею и грея резисторы) стоит выбирать номиналы в еденицы-десятки килоом. Что со всем этим можно сделать:
Измерение напряжения питания
Например, имеется тяговый 12В аккумулятор на роботе и надо знать его текущее состояние, что бы вовремя подъехать на зарядку. Подключим «плюс» батареи к верхнему резистору делителя, и объединим земли — «минус» батареи робота и GND ардуины.

Делитель напряжения — Инженерный

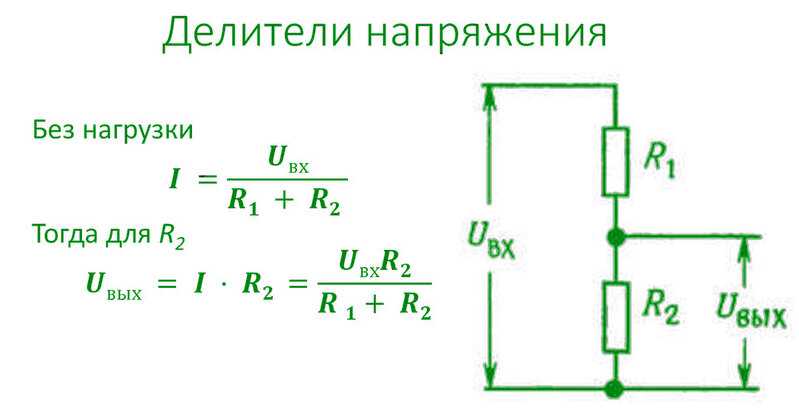

Справа показан простой делитель напряжения. Вам нужен источник напряжения (как батарейка) и два резистора. «Выходное напряжение» — это напряжение «по» R2.

Чтобы проанализировать эту схему, вы должны сначала заметить, что R1 и R2 соединены последовательно. Их общее сопротивление равно сумме (R1 + R2).

Ток в цепи везде одинаков, так как путь тока только один, т. е. последовательная цепь. Ток можно рассчитать, разделив Vin на (R1 + R2). Итак, I = Vin/(R1 + R2).

Выходное напряжение рассчитывается, как показано на схеме.

Делитель напряжения имеет ряд практических применений. В этих приложениях обычно требуется уменьшить входное напряжение на некоторый постоянный коэффициент. Например, если вы хотите получить половину, 10% или одну треть Vin, вы можете сделать это с помощью делителя напряжения.

В Интернете есть много информации — больше, чем мы рассмотрим на нашем занятии. Если вы ищете информацию, будьте осторожны, чтобы узнать, что мы не рассматриваем в нашем классе, и пусть это не сбивает вас с толку.

Вот страница Википедии о делителе напряжения. А вот еще сайт. И эта страница Hyper-Physics показывает, какое влияние оказывает «нагрузка» и мощность, рассеиваемая в цепи. (Рассеиваемая мощность также важна. )

Вот калькулятор делителя напряжения; иди проверь себя! Вот еще один калькулятор; попробуйте этот, если другой не работает.

В этом видео на YouTube больше информации, чем нам нужно, но все в порядке.

Делитель напряжения
Вопросы рассеивания мощности

Разработчики схем также должны учитывать рассеивание мощности. Каждый электронный компонент имеет абсолютную номинальную мощность. Это определяется тем, сколько тепла может «выдержать» устройство. Резисторы бывают различной мощности, включая 1/8, 1/4, 1/2, 1, 5 и 10 Вт. Более высокая мощность означает физически больший резистор. (Наиболее распространенным в этом классе является резистор 1/4 Вт.)

Несмотря на то, что устройство может быть рассчитано на определенную мощность, важно эксплуатировать его ниже этого значения. Это называется снижением мощности . Это обеспечивает безопасную и долговечную цепь. Аналогия — ваша машина: она может развивать максимальную скорость 100 миль в час, но вы не будете ездить на ней так быстро все время. (Вы бы хотели?) Типичное снижение мощности составляет 80 %. Это означает, например, что ваш резистор 0,25 Вт должен рассеивать не более 0,8 (0,25) = 0,2 Вт.

Вот несколько практических задач…

  1. Сделайте любой делитель напряжения, который вдвое уменьшает входное напряжение, т. е. Vout = 0,5(Vin).
  2. Найдите номинальное выходное напряжение, если Vin=6 В, R1=100 Ом и R2=200 Ом.
  3. Найдите ток в предыдущей задаче.
  4. Каков диапазон возможных значений для резистора 240 Ом с допуском +/- 5 %?
  5. Выполните анализ наихудшего случая, чтобы найти минимально возможное выходное напряжение для делителя напряжения из задачи 2. Допустим допуск 5% для резисторов и Vin. Округлите ответ до одного десятичного знака.
