Какой отопитель поставить на уаз 469. Салон автомобилей УАЗ. Отопление и вентиляция. Доработка и совершенствование конструкции отопителя Уаз Хантер

УАЗ 469, как и УАЗ Хантер, оснащен отопительной системой, которая не способна обогреть салон. Щели и незначительная теплоизоляция делают холодным и УАЗ Патриот.

Правильный выбор

Зимой хочется комфортного тепла в салона

Допускается установка в заднюю часть салона рассматриваемых моделей дополнительного отопителя. Выбор печки зависит от личных предпочтений, вкусов и финансов владельца УАЗ 469 или УАЗ Хантер. В любом случае изменяется конфигурация отопителя. В его качестве может выступать:

  • КИТБ.3221-8110010;
  • отопитель НАМИ-4 или НАМИ-7,
  • печка от Жигулей.

Автомеханики рекомендуют устанавливать на данную модель автономный отопитель НАМИ-4, который будет работать на газовом топливе. При этом учитывается, что вне зависимости от сделанного выбора печка должна обладать мощностью от 2-4 кВт. Плюсом подобной системы является автономная поддержка температуры в салоне.

Минус — сложный монтаж.

Прежде чем приступить к тюнингу УАЗ Хантер, нужно учесть, что кран также подлежит замене. Связано это с его неудобным расположением и склонностью к протечке. Правильным решением в этом случае является врезка нового агрегата в данную систему. Кран устанавливается поближе к печке.

Врезать угловой кран нужно в салоне, в противном случае он может забиться грязью. В этой ситуации один штуцер выводится в короб, а второй соединяется с аналогичным элементом радиатора. Важным моментом в данном вопросе является правильный выбор детали. Рекомендуется монтировать регулируемый кран.

Можно отдать предпочтение электромагнитному клапану от БМВ 5 серии. Монтировать его нужно в разрыв выпускного и впускного патрубка радиатора печи. Эта деталь не разбирается. Для его модернизации потребуется высверлить 4 заклепки в крышке. В таком случае получится разборная конструкция, которая легко будет поддаваться чистке.

Для ее сбора применяются винты.

Основные работы

Установка дополнительного источника тепла

Прежде чем установить отопитель НАМИ-4 либо иную модель, демонтируется старая печка. При возможности существующая система отопления дорабатывается за счет обдува боковых стекол.

Для этого применяется тройник, гибкая проводка, сверла. Первоначально в торпеде потребуется сделать отверстия, установив в них боковые воздуховоды от КАМАЗа или ЗИЛа.

Если в УАЗ Хантер или УАЗ 469 устанавливается отопитель НАМИ-4 в качестве дополнительной печи, тогда подключается он следующим образом:

  1. Параллельно: блок мотора — электрическая помпа — тройник — шаровые краники — радиаторы печек — тройник — помпа мотора. Нужно учесть, что у каждого радиатора своя теплоотдача и проходимость. По завершении демонтажных работ подстраивается проход тосола с помощью краников через отопитель. Этот шаг позволит им дуть в одном направлении.
  2. Последовательно: блок мотора — электрическая помпа — радиатор печки — радиатор отопителя — помпа двигателя.

При проведении тюнинга нужно помнить, что электрическая помпа эффективнее работает, когда тосол оказывает на нее сильное давление. Поэтому устанавливать первый элемент нужно после блока мотора. Для лучшего обогрева горячий тосол должен заходить вверх радиатора, а оставшаяся жидкость должна выходить снизу. Объясняется это изменением плотности вещества.

Другим эффективным методом обогрева салона УАЗ 469 является тюнинг системы охлаждения. Ее работа устроена так, что в радиатор отопителя практически не попадает охлаждающая горячая жидкость. Для этого устанавливается электрическая дополнительная помпа. Первоначально она разбирается. Вместо саморезов используются винты. Такой тюнинг позволит избавиться от течи.

Устанавливается новая конструкция до либо после печки. Помпа фиксируется к кузову УАЗ Хантер 2-мя саморезами. С электрической точки зрения это устройство будет работать с момента подачи напряжения. Одновременно клапан перекроет магистраль. Автомеханики рекомендуют управлять современной отопительной системой с помощью 2-х переключателей:

  • 1-й отвечает за включение клапана и подачу напряжения;
  • 2-й включает помпу.

Данная схема позволяет блокировать случайное включение помпы и закрытого клапана. В случае установки турбины от отопителя Маза потребуется помощь специалиста.

Отопителя Уаз Хантер, это его замена на более совершенный и производительный отопитель производства НАМИ. Достоинств у него больше, чем недостатков, к основному из которых относится большая цена. Если же хочется сэкономить, то повысить эффективность работы штатного отопителя можно с помощью некоторых несложных доработок, которые будут рассмотрены ниже.

Доработка и совершенствование конструкции отопителя Уаз Хантер.

Начать стоит с герметизации корпуса отопителя. Для этого его надо снять с машины и заделать изнутри с помощью автомобильного герметика все углы и места сопряжения деталей корпуса. А затем, желательно, тоже изнутри, обклеить стенки короба тонкими, в 2-3 мм, листами автомобильной шумо и виброизоляции. Все это в комплексе устранит утечки воздуха, немного повысит теплоотдачу и несколько снизит общую шумность отопителя во время работы электродвигателя.

Следующим шагом надо попробовать любым доступным способом, например оклейкой оконным уплотнителем по периметру, загерметизировать нижний прямоугольный выходной лючок корпуса отопителя. Это нужно для того, чтобы устранить утечки воздуха, когда крышка лючка закрыта, тем самым повысив силу потока воздуха, который пойдет через гофрированные шланги на лобовое стекло или через нижние боковые распределители воздуха.

Ну и в заключении, надо убрать или просто отогнуть влево прямоугольный выступ, находящийся изнутри отопителя и частично закрывающий левый выходной патрубок подводящий воздух к лобовому стеклу. Общее назначение и функциональность этого выступа в конструкции не совсем понятны, но то, что без него сила подачи воздуха в левый гофрированные шланг увеличивается, а значит и возрастает сила обдува лобового стекла со стороны водителя — это факт.

Не смотря на установленный под воздухозаборным лючком пластиковый короб, часть дождевой воды при закрытой крышке лючка, во время стоянки все равно может попадать в салон Уаз Хантер. Первоначально, в результате осмотра и контроля во время дождя, казалось, что поступление капель воды в салон как то происходит по сливному шлангу короба.

Затем предполагалось, что поврежден сам пластиковый короб. В действительности же, было точно выяснено, что вода в салон поступает через стык верхнего внутреннего железного короба отопителя который выходит наружу кузова. Там он образует небольшой бортик, на который устанавливается нижний уплотнитель лючка.

Дождевая вода затекает под этот уплотнитель, затем идет в щель между выступающим бортиком короба и непосредственно кузовом. И уже оттуда попадает сразу же внутрь корпуса отопителя и затем через неплотности стекает под ноги водителю или переднему пассажиру. То есть в пластиковый короб она изначально не попадает, а обходит его.

Поэтому нижний резиновый уплотнитель лючка надо обязательно снять, хорошо обработать кузовным герметиком по кругу ставший видимым стыковочный шов, а затем установить уплотнитель на место. Больше вода в салон через отопитель у вас не потечет.

Установка дверного уплотнителя на крышку лючка воздухозаборника Уаз Хантер.

В любом случае, установлен на машине пластиковый короб над радиатором отопителя или нет, естественное попадание воды и пыли в отопитель, а затем и в салон при закрытом лючке воздухозаборника надо предотвращать. Лучше всего с этой задачей справится установленная сверху лючка пластиковая накладка. Только надо заранее выяснить, подходит ли она для Уаз Хантер с нижним расположением поводков или нет.

Если же нет желания сверлить дополнительные отверстия в кузове машины для установки такой накладки, то есть более простой и бюджетный способ. Он заключается в замене штатного резинового уплотнителя крышки лючка воздухозаборника на уплотнитель, который с завода устанавливается на внутренний проем дверей Уаз Хантер, его каталожный номер 3153-6107018 или 3153-6107019. А по сути это обычный дверной уплотнитель от ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, который идет под номерами 2101-6107018, 2101-6207024, 2101-6207025.

Никаких особых сложностей при установке такого уплотнителя нет. Единственное, на что надо обратить внимание, это чтобы при установке крышка была поднята максимально вверх, насколько это позволяют ее регулировочные отверстия. Теперь в закрытом состоянии крышка лючка воздухозаборника максимально уплотнена по всему периметру и попадание внутрь воды практически исключено, даже во время очень сильного дождя.

Выбор и замена электродвигателя отопителя Уаз Хантер.

Штатно, в отопителе Уаз Хантер установлен электродвигатель МЭ236 мощностью 25 Ватт. Его возможностей откровенно не хватает, чтобы нормального протягивать воздух через радиатор. Еще от маленькой производительности МЭ236 очень сильно страдает качество обдува лобового стекла.

Подобрать на замену МЭ236 более мощный электродвигатель особого труда не составляет. Например это могут быть электродвигатели 19.3730, 191.3730, 192.3730 и 194.3730 мощностью 40 Ватт, или 197.3730 мощностью 60 Ватт, или 51.3730 и 511.3730 мощностью 90 Ватт. Главное, чтобы диаметр выходного вала у электродвигателя был 8 мм, чтобы можно было без переделок установить штатную крыльчатку, а также, чтобы у него на корпусе присутствовали подходящие шпильки или резьбовые отверстия для его крепления в отопителе.

Кроме того, не лишне будет учесть и нагрузку, которую при работе этот электродвигатель будет создавать на бортовую сеть и соответственно . Так, потребляемый ток у электродвигателя 511.3730 мощностью 90 Ватт составляет 15 Ампер, против 5 Ампер у штатного МЭ236. Поэтому, возможно, золотой серединой будет установка электродвигателя 197.3730 мощностью 60 Ватт и потребляемым током в 8 Ампер.

Если не брать во внимание глобальные переделки, то каких то легко доступных альтернатив штатной крыльчатке нет. На эффективность же работы крыльчатки сильно влияет высота ее установки на валу электродвигателя.

Если крыльчатка установлена высоко и ее лопасти почти полностью скрываются в диффузоре, то при всех прочих равных условиях, поток воздуха из отопителя будет горячее и соответственно салон будет прогреваться быстрее. А если крыльчатка установлена низко, то повысится эффективность обдува лобового стекла и соответственно будет быстрее устраняться его . Так что, тут надо подбирать высоту ее установки исходя из личных предпочтений.

Установка привода дистанционного управления краном отопителя Уаз Хантер.

Кран включения отопителя установленный на Уаз Хантер, позволяет дистанционно регулировать подачу охлаждающей жидкости в радиатор отопителя, но такая возможность, по каким то причинам, инженерами автозавода осталась не реализованной.

Чтобы исправить этот недостаток, можно самостоятельно установить в салон привод управления отопителем от какой то модели ВАЗ или ЗАЗ. Подробнее об этом, в отдельном .

Система вентиляции и отопления салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер очень проста и примитивна как по устройству, так и по принципу действия. Отопитель со своей простейшей системой распределения воздуха одновременно, тем или иным образом, участвует как в работе системы отопления, так и в работе системы вентиляции салона УАЗ.

Штатный отопитель автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер представляет собой крайне примитивную установку, состоящую из короба с заслонками, в котором находится радиатор, электродвигатель с крыльчаткой и дополнительное сопротивление.

Незамысловатая система распределения поступающего воздуха включает в себя воздухозаборник с механическим приводом управления, два сопла обдува ветрового стекла, два гофрированных шланга и заслонки короба отопителя.

На автомобилях Уаз Хантер, с 2010 года в конструкцию отопителя добавлен пластиковый короб, каталожный номер детали 3151-8101231, который устанавливается между лючком воздухозаборника и радиатором отопителя и предназначен для сбора и отведения дождевой воды попадающей в отопитель при открытой крышке лючка воздухозаборника.

Дождевая вода попадающая через лючок воздухозаборника в этот пластиковый короб сливается наружу через резиновый шланг проходящий к перегородке моторного отсека внутри салона.

А вода или конденсат изнутри отопителя сливается через второй резиновый шланг, находящийся в нижней части его корпуса и также выведенный в моторный отсек через отверстие в его перегородке.

Установка пластикового короба 3151-8101231 сильно понизила интенсивность поступающего в салон набегающего потока воздуха при движении автомобиля и ухудшила естественную вентиляцию, зато дождевая вода уже не попадает на горячий радиатор отопителя и не образует пара в салоне, который оседает изнутри на стеклах. Кроме того, этот короб препятствует попаданию непосредственно в отопитель, а через него и в салон, большей части пыли, песка и грязи.

Вентиляция салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

В автомобиле предусмотрена естественная и принудительная вентиляция. При естественной вентиляции воздух поступает в салон через открытые поворотные форточки или окна дверей. Во время движения автомобиля набегающий поток воздуха дополнительно поступает в кабину через воздухозаборник, установленный перед ветровым стеклом. Воздухозаборник открывается рычагом, установленным слева от отопителя.

При закрытых окнах и принудительной вентиляции, воздух в салон УАЗ нагнетается электровентилятором отопителя без его нагрева. Воздух проходит через воздухозаборник, отключенный радиатор отопителя, вентилятор и выходит в зону ног водителя и переднего пассажира, а также центральную часть салона к задним сиденьям. Кроме того, через гофрированные пластмассовые шланги воздух поступает в сопла обдува ветрового стекла.

Интенсивность принудительной вентиляции салона при закрытых окнах регулируется включением электродвигателя отопителя на один из режимов, а также регулировкой величины подъема крышки лючка воздухозаборника.

Практика показывает, что возможности штатной системы вентиляции при закрытых окнах очень ограничены и работает она не эффективно, нормальной циркуляции воздуха в салоне нет, что приводит к постоянному стекол. Поэтому как и все в УАЗ, систему вентиляции желательно каким то образом доработать, один из вариантов такой доработки рассмотрен в .

Отопление салона автомобилей УАЗ-31512, УАЗ-31514, УАЗ-31519 и Уаз Хантер.

Салон УАЗ отапливается нагретым воздухом, поступающим внутрь также, как и при принудительной вентиляции, но уже при включенном радиаторе отопителя. Для регулировки потока горячей жидкости из системы охлаждения двигателя в радиатор отопителя служит кран, который установлен на головке блока цилиндров в автомобилях с двигателем УМЗ-417 и УМЗ-421, или расположен внутри на щитке передка со стороны переднего пассажира, в автомобилях с двигателем ЗМЗ-409.

В автомобилях Уаз Хантер с двигателем ЗМЗ-409, для упрощения процедуры управления краном отопителя можно установить для него систему дистанционного управления. Более подробно об этом в отдельном .

При открытом кране управления, жидкость из головки цилиндров двигателя поступает в радиатор отопителя и затем отводится к водяному насосу, образуя малый круг циркуляции параллельный основному потоку жидкости в системе . Свежий воздух снаружи, через лючок воздухозаборника проходит в короб отопителя, затем самотоком, или принудительно прогоняемый вентилятором, через горячий радиатор, поступает в салон уже подогретый.

Поток теплового воздуха прошедший через радиатор, распределяется на обдув ветрового стекла, обогрев ног водителя, переднего пассажира и через центральную часть салон к задним сиденьям. Поток воздуха можно полностью направить на обдув ветрового стекла, для чего нужно закрыть переднюю крышку короба отопителя и заслонки на патрубках нижних воздуховодов-распределителей.

Количество и интенсивность подогретого воздуха поступающего в салон регулируется величиной открытия крышки лючка воздухозаборника и частотой вращения вентилятора отопителя. Выключателем электродвигателя отопителя можно выбрать один из двух режимов его работы — минимальная или максимальная частота вращения вентилятора.

Отопитель салона УАЗ эффективно работает только если температура жидкости в системе охлаждения двигателя составляет не менее 80 градусов. В холодное время года, для повышения температуры охлаждающей жидкости, на автомобиле Уаз Хантер желательно установить утеплительный чехол на облицовку радиатора, а на автомобилях УАЗ-31512, УАЗ-31514, УАЗ-31519 регулировать поток воздуха с помощью жалюзи радиатора.

Доработка и совершенствование конструкции отопителя Уаз Хантер, выбор и замена электродвигателя, сезонное обслуживание отопителя.

Как и всякая примитивная конструкция, для повышения эффективности работы, штатный отопитель Уаз Хантер нуждается в совершенствовании и некоторой несложной доработке. Один из возможных вариантов такой доработки, а также сезонное обслуживание отопителя и системы распределения воздуха более подробно рассмотрено в отдельном .

И опускании лючка коробок. Если машина не лифтована и лючок не опущен, конструкция не влезет! Мне потребовалось серьезно перерабатывать нижнюю часть печки.
Предупреждение С. Шелиховского

Конструктивно вентиляционно-отопительный агрегат (именуемый в дальнейшем печка), состоит из двух частей: верхней и нижней. Такое разделение необходимо для удобства установки печки на автомобиль.

В верхней части располагаются: два нагнетательных вентилятора от ВАЗ-2108, а также верхняя распределительная заслонка, которая направляет воздух либо на радиатор отопителя, либо непосредственно, в салон. Также в верхней части находятся рефлекторы для обдува водителя и пассажира, а также «выходы» на обдув ветрового стекла.

В нижней части располагается радиатор отопителя АЗЛК-2141(лучше купить Иранский — сделаны аккуратнее, по данным АЗЛК (Терра Инкогнито) перепускают они меньше наших, и из 4-х стоящих на моих машинах ни один не тек (наших 3 потекло — были заменены на иранские). Но надо быть внимательнее при покупке — есть турецкие — они тоньше и теплоотдача соответственно меньше. А на Иранские только положительные отзывы. ) воздух либо к ногам, либо на обдув ветрового стекла, либо на обогрев водителя и пассажира (верхней части тела).

На чертежах представлены (30-40 Kb): вид сбоку (с разрезом), вид из салона (с разрезом по сечению А-А), а также внешний вид из салона . Все размеры, указанные на чертежах, являются внешними. Увеличивать эти размеры не рекомендую, так как могут возникнуть сложности с установкой печки на автомобиле. При соблюдении указанных размеров печка встает без каких-либо дополнительных операций. Толщина стенки составляет приблизительно 5 мм.

В качестве силового каркаса печки я использовал раму, склепанную из алюминиевых уголков.

На чертежах уголки изображены красным цветом. После изготовления рамы, к ней был приклепан оргалит (можно фанеру). Для прочности шва между оргалитом и рамой я наносил клей-герметик. После обшивки оргалит был пропитан водостойким лаком, снаружи обклеен ковролином, а полость вентиляторов обклеена пенополиэтиленом для тепло-шумаизоляции. Приведу примерный список деталей и инструмента, необходимого для изготовления печки.

  • вентилятор отопителя ВАЗ-2108 — 2 шт.,
  • радиатор отопителя АЗЛК-2141 (лучше брать иранский) — 1 шт.,
  • дефлекторы АЗЛК-2141 боковые, правый — 2 шт., левый — 2 шт.,
  • резистор печки АЗЛК-2141 или ВАЗ-2108 — 2 шт.,
  • тросики управления заслонками АЗЛК-2141 или им подобные — 4 шт.,
  • жесть (оцинкованная или обычная),
  • уголки алюминиевые 10х10, 25х25, 30х30, толщиной 1,5 — 2 мм.,
  • оргалит,
  • ковролин,
  • клей-герметик типа жидкие гвозди,
  • заклепки под пистолет диаметром 3,5 или 4,0 мм и длиной 6 и 8-10 мм.
  • крепежные изделия (болты, гайки, шайбы М4-М6).

Инструмент:

  • дрель со сверлами,
  • болгарка или ножовка,
  • ножницы по металлу,
  • заклепочный пистолет.

Примем следующие условные термины: передняя часть печки — сторона печки, ближняя к двигателю; задняя сторона — сторона печки, направленная к салону. Правая и левая стороны печки соответственно располагаются по ходу движения автомобиля.

Изготовление начинаем с каркаса верхней части. Из уголка 25х25 вырезаем 4 куска по 190 мм. Они будут образовывать вертикальные стойки каркаса верхней части. Правую и левую стороны (попарно) соединяем в нижней части уголком 30х30 (уголок располагается: одна вертикально вверх, одна горизонтально наружу) и длиной 175 мм (этот уголок будет образовывать плоскость для соединения с нижней частью, поэтому прикреплять его нужно не менее чем 3-4 заклепками). Между собой правая и левая части скрепляются снизу уголком 10х10, длиной 310 мм (сторона располагается вертикально и горизонтально внутрь).

На высоте 55мм правая и левая части соединяются уголком 25х25 (сторона вертикально вверх и внутрь). На этой же высоте с боков прикрепляется уголок 25х25 (сторона вертикально вниз и горизонтально наружу).

Далее, из оргалита вырезается дно полости вентиляторов размером 405х175 мм. Дно должно выступать слева от центральных стоек на 45 мм, а справа на 50 мм. В дне следует разметить окно для вставки выхода вентилятора. Вентиляторы должны располагаться внутри силового каркаса.

Боковые полости (слева 45 мм, справа 50 мм) выполняют роль воздуховодов и силовых нагрузок не несут. Задняя стенка полости вентиляторов имеет размер 420х130 мм. Передняя стенка полости вентиляторов имеет Т-образную форму и ширину 310 мм на высоте 60 мм и ширину 420 мм на высоте 130 мм (общая высота 190). Боковые стенки полости имеют размер 175х130 мм. В углах листы оргалита скрепляются с помощью уголка 10х10 и заклепок.

Вырезанные в дне полости вентилятора отверстия под воздуховод вентилятора следует тщательно подогнать по периметру. Сопло вентилятора должно входить в это окно плотно и без деформации. При установке вентилятора потребуется срезать штатные «уши» крепления, а также небольшой «клюв» раструба воздуховода. (в противном случае вставить вентилятор в окно будет затруднительно). После скрепления, полость вентиляторов следует пропитать краской или лаком, промазать герметиком, не допуская щелей и неплотностей. Для увеличения жесткости конструкции можно использовать эпоксидную смолу. Отверстия для вставки вентилятора следует обклеить пенополиэтиленом или губчатой резиной таким образом, чтобы обеспечить герметичность. Для повышения теплошумоизоляции также следует обклеить полость вентиляторов изнутри пенополиэтиленом толщиной 4-6мм, а снаружи материалом типа ковролина. Еще раз проверьте как встают вентиляторы на свои места. Корпус вентилятора должен быть плотно вставлен между вертикальных стенок, а сопло плотно входить в отверстие дна. В дальнейшем вентиляторы будут удерживаться на своих местах рамой из уголка 30х30мм, образующей верхний крепежный каркас (который прижимается к плоскости штатного воздуховода автомашины). Пространство, куда выходит сопло вентиляторов условно будем называть надрадиаторной полостью.

Для равномерного распределения потока воздуха над радиатором следует прикрепить наклонную панель от ближнего к двигателю окна вентилятора до переднего нижнего уголка каркаса. Полость между наклонной панелью и плоским дном полости вентилятора желательно заполнить строительной монтажной пеной.

В том случае если используется раздельная система управления вентиляции и отопления для водителя и пассажира надрадиаторную полость следует по середине разделить перегородкой. Перегородка прикрепляется к дну вентиляторной полости уголками либо приклеивается эпоксидным клеем.

Боковые части надрадиаторной полости следует закрыть прямоугольными пластинами оргалита, но предварительно следует сделать в них окна для размещения резистора электровентилятора. Его следует размещать так, чтобы поток воздуха из вентилятора постоянно его обдувал.

Далее следует изготовить верхние заслонки. В крайних положениях заслонка распределяет поток воздуха по двум направлениям: 1) весь напор воздуха идет через радиатор, 2) большая часть, приблизительно 90% воздуха, идет вверх на обдув, минуя радиатор, а 10% идет через радиатор. В промежуточных положениях это соотношение плавно меняется.Таким образом достигается возможность направлять к ногам и к лицу воздух разной температуры — вниз горячее, вверх — прохладнее. Если такой режим работы отопителя не нужен, то верхние заслонки можно исключить, закрыв заднюю стенку надрадиаторной полости. Заслонка изготовляется из жести, а ее ось — из стального прутка толщиной 3-4 мм (я использовал тягу салонной ручки двери от ВАЗа).

Левая и правая заслонка симметричные. Примерный профиль заслонки показан на чертеже (вид сбоку). Вырез А сделан для «прохождения» заслонки мимо резистора вентилятора, выступ А-Б заходит внутрь сопла вентилятора, вырез Б — делается по месту исходя из следующего условия — в верхнем положении эта часть заслонки должна упираться в дно вентиляторной полости. Выступы С предназначены для изготовления «петлей» — их следует загнуть вокруг оси заслонки и в этом положении заклепать. Заслонка должна вращаться на оси свободно и без люфтов. Выступ В предназначен для крепления троса управления заслонкой. Для исключения «звона» заслонки желательно кромку заслонки (или ее всю) обклеить резиной.

Далее изготовляются воздуховоды верхней части — под дефлектор «к лицу» и боковой отвод для обдува лобового или бокового стекла. Я изготовлял их из оцинкованной жести (этот материал был под рукой). Также их возможно изготовить из эпоксидной смолы и стеклоткани.

Для изготовления воздуховода к лицу замеряем размеры коробки дефлектора АЗЛК-2141 и из жести изготовляем деталь следующего вида (рис.) Корпус дефлектора должен плотно входить в отверстие. Корпус дефлектора имеет заслонку, при закрытии которой воздух перераспределяется (поток «к лицу» прекращается и направляется на обдув стекол). С целью избежания лишних выступов внутреннюю часть корпуса дефлектора следует слегка опилить.

Далее следует изготовить боковой отвод для обдува стекол. Я изготавливал его следующим образом: из жести гнул квадратную «трубу», а затем ее край под шланг пассатижами превращал в трубу круглого сечения. Таким образом, получился переходник с квадратного сечения на круглое (под стандартный шланг для обдува стекла).

Две детали соединяются вместе с помощью заклепок, а затем таким же образом соединяются с верхней частью печки. Щели и неплотности стыков следует промазать клеем-герметиком. По желанию, наружную поверхность воздуховодов можно обклеить ковролином.

В передней части вентиляторной полости следует предусмотреть отверстие для слива воды — для этого с правого боку наискосок просверливаем канал, и вклеиваем в него шланг диаметром 8-10 мм. Из вентиляторной полости шланг срезаем заподлицо. Конец шланга в дальнейшем выводим в штатное отверстие кузова.

Далее приступаем к изготовлению нижней части печки. Для этого изготавливаем каркас под радиатор. На боковом разрезе печки виден профиль нижней части. Для простоты изготовления каркаса я использовал уголок 25х25 мм, изогнутый в двух местах. Для этого на расстоянии 60 мм от края делается надрез одной из сторон уголка и в этом месте уголок нагревается приблизительно до 400 градусов. Проконтролировать достижение данной температуры можно при помощи деревянной палочки (например, спички), которая при данной температуре начинает оставлять темный след на металле. После нагрева до указанной температуры уголок следует остудить в холодной воде. Приблизительно на сутки материал приобретает пластичность, затем место нагрева становится твердым. Далее на расстоянии 95 мм уголок вновь загибается и отрезается еще через 120 мм. Таким образом делаются правая и левая боковые части каркаса.

Далее следует отрезать от уголка два куска длиной 180 мм. Они образуют плоскость разъема с верхней частью печки и крепятся перпендикулярно к стороне 60 мм левой и правой частей соответственно.

Далее отрезаются два куска уголка по 118 мм (общая высота 60+60=120 — толщина уголка 2 мм) Уголки скрепляются между собой, образуя боковой каркас. Радиатор должен свободно проходить по ширине между боковых ребер. На рисунке изображена левая часть. Правая — симметрична.

Далее замеряется длина радиатора и с запасом 20 мм отрезаются два куска из уголка 10*10 мм. В моем случае размер составил 310 мм. На высоте 60 мм от верхней плоскости правая и левая части каркаса скрепляются между собой этими уголками. Уголки располагаются «полочкой» внутрь — именно на них и будет «лежать» радиатор.

Боковые вертикальные стенки располагаются «внутри» каркаса, а расстояние в 25 мм между ними и наружней частью в дальнейшем заполняется монтажной пеной и служит опорной площадкой для бачков радиатора.

Далее «выходы» стенок скрепляются уголком. Обратите внимание — его концы обрезаны с одной стороны и загнуты вниз. В дальнейшем через них пройдет ось нижних заслонок.

Изготавливаем переднюю стенку.

Пространство между боковой стенкой и внешним каркасом заливаем «пеной». После застывания выравниваем плоскость ножом.

Далее обклеиваем боковые стенки ковролином, не забыв сделать отверстия для патрубков радиатора.

Изготавливаем и прикрепляем на винтах воздуховод к ногам задних пассажиров. Он представляет из себя жестяную трубу прямоугольного сечения размером 135*55 с центральной перегородкой. Данный размер сделан под шланг бокового воздуховода от АЗЛК-2141.

Далее в боковых стенках делаем отводы для обогрева боковых стекол. Их изготовление аналогично изготовлению патрубков для верхней половины печки.

Далее изготовляем нижние заслонки. Каждая из заслонок в середине имеет сектор — он разделяет потоки на два направления — «к ногам назад» и «к ногам вперед». Для уменьшения потерь потока воздуха, на той половине заслонки, которая направляет воздух к ногам передних седоков (соответственно «наружние» половины заслонок) сделана полукруглая «направляющая потока. Сам процесс изготовления нижних заслонок аналогичен изготовлению верхних заслонок, только край заслонки прямой, без хитрых выступов. На боковой (внутренней) стороне заслонки имеется загиб, в отверстие которого вставлен трос управления. Сам трос проходит через «дно», где и крепится его оболочка.

Из жести изготовляем и корпус дефлектора к ногам передних седоков (на рисунке изображен правый). Внутрь него после «опиловки» вставляется корпус дефлектора АЗЛК 2141. Таким образом можно направить поток воздуха «к ногам» в желательном направлении. Сам корпус дефлектора прикреплен к корпусу печки винтами, образуя в дальнейшем одну из точек опоры печки.

После сборки нижняя часть печки принимает следующий вид:

Далее по центральной перегородке прокладываем уплотнитель и вставляем радиатор печки. Затем совмещаем вершнюю и нижнюю части печки, выравниваем их и просверливаем 6 отверстий диам 7 мм (по 3 с каждой стороны) в уголках «плоскости разъема». По бокам радиатора щели заделываем уплотнителем и собираем печку.

Проверяем ее работу — дутье, работу заслонок и т. д. После проверки верхнюю и нижнюю части снова разбираем.

Далее остается по вершнему краю вентиляторной полости пустить два уголка 30*30 (прикрепив их к вертикальным уголкам болтами М6), скрепить их поперечинами и наметить отверстия для крепления к кузову. Я крепил к штатным «ушам» печки, использовав для крепежа два винта от поручня ВАЗ-2108 (винты М6 длиной около 80 мм). Под них нужно проложить шайбы. В правой части рамки образуется «окно» размером примерно 100*125 мм. Его следует cверху закрыть листом гибкого материала (например пенополиэтилена), прикрепленного одной стороной к поперечине рамки. Таким образом, получается клапан рециркуляции — когда отопитель включен на полную мощность, этот клапан приоткрывается и воздух из салона частично засасывается в печку, ускоряя прогрев.

По верхней плоскости крепежной рамки следует наклеить уплотнитель высотой 5-15 мм (в зависимости от ровности кузовной полочки под отопитель).

Устанавливается сначала верхняя часть (не забудьте проверить свободность открытия клапана рециркуляции), затем сбоку справа пропихивается нижняя часть и крепится к верхней.

Радиатор подсоединяется так — передний нижний патрубок — вход, задний верхний — выход ОЖ. Для подключения вентиляторов можно использовать стандартный жгут отопителя АЗЛК-2141, либо сделать его самому. Т. к. вентиляторы отопителя существенно мощнее, чем штатный, желательно сделать к ним отдельное питание через предохранитель на 30 А и реле.

В качестве ручек, управляющих заслонками, удобно использовать ручки управления от ВАЗ-2105(07). Один рычажок там лишний и его просто убираем…



Вид сбоку

Вид сверху

Подсветка

Обдув сзади

Результат превзошел все ожидания – с вентиляцией на малой скорости можно вообще не открывать окон. При включении вентилятора «на полную» создается эффект отсутствия лобового стекла при езде на скорости. При этом поток воздуха можно регулировать по направлению и интенсивности. Пассажир сам управляет своей стороной. Например, ему можно включить обогрев только к ногам, а водителю обогрев к ногам и обдув «холодом» к лицу, а можно вообще отключить пассажира. Температуру выходящего потока воздуха рука не терпит, а сам двигатель, несмотря на исправный термостат на 80 гр, охлаждается до 70…

Эксплуатация выявила один нюанс — к сожалению, скорость потока ОЖ в штатном варианте не очень велика и радиатор АЗЛК-2141, имеющий очень высокую теплоотдачу, остужает ее на «выходе» очень сильно. В результате возможности печки используются не полностью. Что бы устранить это, желательно в магистраль отопителя встроить электронасос от Газели. Включать его можно для повышения теплоотдачи отдельным тумблером.

Снятие отопителя уаз хантер. Радиатор салона (отопитель

УАЗ 469, как и УАЗ Хантер, оснащен отопительной системой, которая не способна обогреть салон. Щели и незначительная теплоизоляция делают холодным и УАЗ Патриот.

Правильный выбор

Зимой хочется комфортного тепла в салона

Допускается установка в заднюю часть салона рассматриваемых моделей дополнительного отопителя. Выбор печки зависит от личных предпочтений, вкусов и финансов владельца УАЗ 469 или УАЗ Хантер. В любом случае изменяется конфигурация отопителя. В его качестве может выступать:

  • КИТБ.3221-8110010;
  • отопитель НАМИ-4 или НАМИ-7,
  • печка от Жигулей.

Автомеханики рекомендуют устанавливать на данную модель автономный отопитель НАМИ-4, который будет работать на газовом топливе. При этом учитывается, что вне зависимости от сделанного выбора печка должна обладать мощностью от 2-4 кВт. Плюсом подобной системы является автономная поддержка температуры в салоне. Минус — сложный монтаж.

Прежде чем приступить к тюнингу УАЗ Хантер, нужно учесть, что кран также подлежит замене. Связано это с его неудобным расположением и склонностью к протечке. Правильным решением в этом случае является врезка нового агрегата в данную систему. Кран устанавливается поближе к печке.

Врезать угловой кран нужно в салоне, в противном случае он может забиться грязью. В этой ситуации один штуцер выводится в короб, а второй соединяется с аналогичным элементом радиатора. Важным моментом в данном вопросе является правильный выбор детали. Рекомендуется монтировать регулируемый кран.

Можно отдать предпочтение электромагнитному клапану от БМВ 5 серии. Монтировать его нужно в разрыв выпускного и впускного патрубка радиатора печи. Эта деталь не разбирается. Для его модернизации потребуется высверлить 4 заклепки в крышке. В таком случае получится разборная конструкция, которая легко будет поддаваться чистке. Для ее сбора применяются винты.

Основные работы

Установка дополнительного источника тепла

Прежде чем установить отопитель НАМИ-4 либо иную модель, демонтируется старая печка. При возможности существующая система отопления дорабатывается за счет обдува боковых стекол.

Для этого применяется тройник, гибкая проводка, сверла. Первоначально в торпеде потребуется сделать отверстия, установив в них боковые воздуховоды от КАМАЗа или ЗИЛа.

Если в УАЗ Хантер или УАЗ 469 устанавливается отопитель НАМИ-4 в качестве дополнительной печи, тогда подключается он следующим образом:

  1. Параллельно: блок мотора — электрическая помпа — тройник — шаровые краники — радиаторы печек — тройник — помпа мотора. Нужно учесть, что у каждого радиатора своя теплоотдача и проходимость. По завершении демонтажных работ подстраивается проход тосола с помощью краников через отопитель. Этот шаг позволит им дуть в одном направлении.
  2. Последовательно: блок мотора — электрическая помпа — радиатор печки — радиатор отопителя — помпа двигателя.

При проведении тюнинга нужно помнить, что электрическая помпа эффективнее работает, когда тосол оказывает на нее сильное давление. Поэтому устанавливать первый элемент нужно после блока мотора. Для лучшего обогрева горячий тосол должен заходить вверх радиатора, а оставшаяся жидкость должна выходить снизу. Объясняется это изменением плотности вещества.

Другим эффективным методом обогрева салона УАЗ 469 является тюнинг системы охлаждения. Ее работа устроена так, что в радиатор отопителя практически не попадает охлаждающая горячая жидкость. Для этого устанавливается электрическая дополнительная помпа. Первоначально она разбирается. Вместо саморезов используются винты. Такой тюнинг позволит избавиться от течи.

Устанавливается новая конструкция до либо после печки. Помпа фиксируется к кузову УАЗ Хантер 2-мя саморезами. С электрической точки зрения это устройство будет работать с момента подачи напряжения. Одновременно клапан перекроет магистраль. Автомеханики рекомендуют управлять современной отопительной системой с помощью 2-х переключателей:

  • 1-й отвечает за включение клапана и подачу напряжения;
  • 2-й включает помпу.

Данная схема позволяет блокировать случайное включение помпы и закрытого клапана. В случае установки турбины от отопителя Маза потребуется помощь специалиста.

Если в летнюю пору года о присутствии в салоне внедорожника УАЗ Патриот такого элемента, как печка, многие забывают, то уже с приходом первых холодов приходится все чаще обращаться к данному приспособлению. На внедорожнике УАЗ Патриот установлен отопитель, который в народе называется печкой, функционирующий за счет циркуляции охлаждающей жидкости двигателя. Благодаря такой совмещенной конструкции повышается КПД устройства, что является очень важным и существенным фактором. Ведь если бы в салоне устанавливалась электрическая печка, то она потребляла бы большое количество электрической энергии, что было бы попросту нерационально. Поэтому на внедорожнике УАЗ Патриот, как и на большинстве других автомобилях, устанавливается отопитель радиаторного типа. В данном материале мы рассмотрим основные особенности радиатора отопителя на автомобиле УАЗ 3163, какие могут возникнуть неисправности и как с ними бороться?

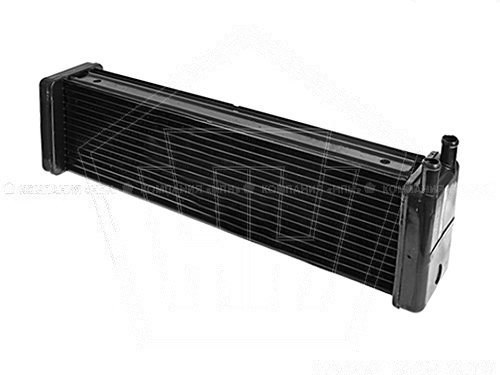

Радиатор отопителя представляет собой стальное основание, внутри которого расположены алюминиевые пластины. По этим пластинам циркулирует ОЖ двигателя автомобиля УАЗ Патриот. За счет циркуляции тосола или антифриза по радиатору происходит его нагрев и отдача тепла в салон. Не обойтись без вентилятора, который осуществляет нагнетание теплового воздуха через радиатор в салон автомобиля. Таким образом, можно сказать, что основной деталью отопителя является алюминиевый радиатор. Ниже на фото представлен вид данного устройства для внедорожника УАЗ Патриот.

Срок службы радиатора отопителя зависит от многих факторов и составляет около 100 000 км пробега. Но если печка в салоне эксплуатируется практически ежедневно, то срок службы радиатора соответственно снижается. Кроме того, важно своевременно осуществлять замену ОЖ, в противном случае — это может привести к выведению из строя всей системы охлаждения. Рассмотрим, каковы же имеются основные неисправности радиатора печки на внедорожнике УАЗ Патриот, и каким образом их можно устранить.

Разборка панели перед снятием радиатора

Возможные неисправности

Неисправность радиатора связана, прежде всего, с возникновением микротрещин в конструкции пластин изделия. Микротрещина со временем увеличивается, что влечет за собой все большую течь тосола из системы охлаждения. Трещины на радиаторе могут возникнуть по причине ударов, при возникновении окислов, а также с течением времени. Если изделие дало течь жидкости, то в ближайшее время следует устранить данную проблему, в противном случае возникает риск вытекания большого количества ОЖ из системы, что приведет к перегреву, а затем и заклиниванию двигателю. Ко всему прочему, весь тосол в объеме 10 литров окажется в салоне автомобиля, что потребует проведения уборочных работ.

Радиатор печки подлежит ремонту, в частности, при возникновении микротрещин возможно запаивание мест повреждений. Но при этом нет никаких гарантий того, что после этого изделие прослужит продолжительный срок. Зачастую такого рода ремонт позволяет продлить жизнь изделию на несколько месяцев, после чего появляются новые трещины и соответственно проблемы. Поэтому большинство автовладельцев, пройдя такую школу, сразу же прибегают к замене радиатора отопителя на новый. Как осуществляется замена, рассмотрим подробнее.

Замена устройства

Замена изделия является не очень трудоемким процессом, но требующим немало времени для проведения таковых действий. Для начала следует убедиться в наличии стандартного набора инструментов: гаечные ключи, отвертки и молоток. Потребуется и специальная емкость для слива жидкости из системы охлаждения двигателя. Перед проведением работ необходимо обесточить автомобиль от питания АКБ, сняв клемму «минус».

В конце осенне-зимнего периода температуры не слишком низкие, чтобы понять, насколько исправен ваш отопитель. С увеличением температуры «за бортом» отпадает потребность в хорошем прогреве вашего салона. А в жаркое время года печка вообще перекрывается и не используется, что в значительной степени усугубляет ситуацию. И после тёплого времени года, с наступлением пониженных температур, случается так, что вроде работающая печка не даёт хорошей отдачи тепла.

Диагностика и замена фильтра

Причин плохой отдачи тепла может быть несколько. Начнём с самой простой и будем продвигаться по мере сложности, до полного устранения неисправности. Начнём с . Процедура несложная и не потребует больших вложений. Находится фильтр со стороны переднего пассажира, за бардачком. Нащупываем защёлки крепления крышки, отщёлкиваем их и вытягиваем фильтрующий элемент. Далее, производим замену элемента с последующей сборкой в обратной последовательности. Проверяем в работе. Если изменений не произошло, движемся дальше.

Замена термостата

Замену термостата следует производить, если двигатель долго набирает или вовсе не набирает рабочую температуру. Процедура замены не очень сложная и не потребует больших затрат. Термостат – важный элемент системы охлаждения двигателя. Из-за его некорректной работы двигатель либо не прогревается, либо кипит. На УАЗ Патриот, как и на остальных автомобилях с жидкостным охлаждением, данный элемент очень часто выходит из строя.

Проблемы с радиатором

Если всё вышеперечисленное не помогло, или в салоне наблюдается подтёки с устойчивым запахом охлаждающей жидкости, поможет . Процедура эта трудоёмкая и потребует от вас опыта в подобных работах, поскольку заменить радиатор печки получится, только сняв среднюю консоль и бардачки со стороны пассажира. А блок отопитель – кондиционер считается неразборным, но кого это останавливает?

Есть ещё вариант с промывкой радиатора, устранить течь он не поможет, а вот убрать мелкие засоры вполне возможно. Для этого нужно:

  • слить охлаждающую жидкость;
  • отсоединить патрубки входа и выхода с радиатора и слить остатки охлаждайки в заранее приготовленную тару;
  • далее, надеваем шланг подачи охлаждающей жидкости обратно, кусок шланга надеваем на «обратку» и кладём в ёмкости с промывочной жидкостью, туда же погружаем шланг забора жидкости в систему охлаждения;
  • заполняем всю систему охлаждения промывкой, хорошо удалив при этом весь ;
  • заводим двигатель и наблюдаем за тем, как очищается наша система.

Данный способ малоэффективен для сильных засоров, грязь настолько забивается, что промывка проходит мимо, вымывая лишь незначительные части.

Чтобы извлечь радиатор из блока отопителя, необходимо снять весь блок, поскольку радиатор встроен в него. Начнём:

  • клемму с аккумулятора лучше снимать, чтобы не спалить чего-нибудь;
  • снятие переднего пассажирского кресла необязательно, но значительно облегчит дальнейшую работу;
  • слить ОЖ в чистую тару, объём жидкости в системе примерно 10 литров;
  • открутить и снять нижнюю часть панели, так же поступить со средней частью и подлокотником;
  • далее следует разборка соединений воздуховодов: от вентиляторов до блока отопитель – кондиционер;
  • затем аккуратно выковыриваем сам радиатор с таким учётом, что нам потом это место нужно будет заклеивать;
  • приобретаем УАЗ Патриот, какой лучше – решать вам, можно взять делфи, или подобрать что-нибудь от ВАЗа, главное, чтобы подошёл по размеру (645*438), и вставляем на место старого;
  • далее, необходимо всё собрать и проклеить. Лучше всего для этого подойдёт эпоксидная смола вместе со стеклотканью, но можно использовать и другие клеи, не подверженные влиянию повышенных температур. Проклеить необходимо всё качественно, в противном случае будет утечка воздуха и не будет эффективного отопления;
  • все резиновые патрубки желательно заменить силиконовыми, а в местах соединения нанести герметик. Проверить дренажное отверстие и трубку, они не должны быть забитыми, и дренаж должен беспрепятственно проходить, не застаиваясь. Необходимо заменить колечки на железных патрубках, которые крепятся непосредственно к самому радиатору, всё – теперь печка, как новая;
  • далее, не собирая панель, заливаем ОЖ, накидываем клеммы, заводим автомобиль. Внимательно, лучше с дополнительным освещением, проверяем все узлы соединений и устраняем все подтёки, если такие имеются;
  • собираем панель в обратном порядке и устанавливаем сиденье на место.

Теперь подробности проведения вам известны, и перед тем как на УАЗ «Патриот» 3163, следует определиться: заниматься этим самому или доверить такую процедуру профессионалам. Мы рассказали о том, как это сделать в «гаражных» условиях, не имея большого количества инструмента. Но не стоит пренебрегать утечкой охлаждающей жидкости, это может привести к перегреву двигателя и выходу его из строя.

Отопитель салона УАЗ Патриот, в народе часто называемый печкой, в основном подводит это самая «песка» тогда, когда гром грянет. Словно по пословице. Так оно и есть, ведь летом водитель зачастую не задумывается о том, насколько эффективно отдает тепло отопитель – печка, если она конечно не протекает. В итоге выясняется, что отопитель неисправен только к зимнему, холодному периоду.

Делая заключение о неисправностях радиатора салона (печки) можно сказать, что их бывает две – типовых. Первая, когда радиатор протекает. В основном по прокладкам установленным между пластиковыми банками и алюминиевым корпусом радиатора. Второй вариант, когда печка забивается. Тот и другой вариант ремонтопригоден. Так в частности место протечки может быть залито клеем, а в случае засорения печка может быть промыта. Для этого используют моющие, чистящие средства и насос, которым прокачивают в циркуляционном режиме жидкость через печку. В любом случае, после такого ремонта никто вам не даст гарантии о долгосрочной и безпроблемной эксплуатации. В итоге, порой проще заменить радиатор салона на новый, чтобы быть уверенным, что он не подведет в ближайшее время. Именно о снятии и замене радиатора салона (печки) УАЗ Патриот мы и расскажем в нашей статье.

Процедура замены радиатора – отопителя салона (печки) УАЗ Патриот

Первым делом необходимо слейть жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости УАЗ Патриот »).
Далее снимите панель приборов (см. « »), так как именно под ней и установлен радиатор.
Отсоедините колодки проводов от клемм дополнительного сопротивления электродвигателя отопителя.

Выверните три винта крепления, с помощью которых крепится воздуховод к радиатору (печке). Выход воздуха…

…и два винта крепления к воздухозаборнику отопителя. Вход воздуха.

Отверните одну гайку крепления кронштейна воздуховода к передней панели и снимите воздуховод.

Выверните два винта крепления накладки закрывающей радиатор …

Размеры печки действуют только при лифтовке, как у него, и опускании лючка коробок. Если машина не лифтована и лючок не опущен, конструкция не влезет! Мне потребовалось серьезно перерабатывать нижнюю часть печки.

Конструктивно вентиляционно-отопительный агрегат (именуемый в дальнейшем печка), состоит из двух частей: верхней и нижней. Такое разделение необходимо для удобства установки печки на автомобиль.

В верхней части располагаются: два нагнетательных вентилятора от ВАЗ-2108, а также верхняя распределительная заслонка, которая направляет воздух либо на радиатор отопителя, либо непосредственно, в салон. Также в верхней части находятся рефлекторы для обдува водителя и пассажира, а также «выходы» на обдув ветрового стекла.

В нижней части располагается радиатор отопителя АЗЛК-2141(лучше купить Иранский — сделаны аккуратнее, по данным АЗЛК (Терра Инкогнито) перепускают они меньше наших, и из 4-х стоящих на моих машинах ни один не тек (наших 3 потекло — были заменены на иранские). Но надо быть внимательнее при покупке — есть турецкие — они тоньше и теплоотдача соответственно меньше. А на Иранские только положительные отзывы.) воздух либо к ногам, либо на обдув ветрового стекла, либо на обогрев водителя и пассажира (верхней части тела).

На чертежах представлены (30-40 Kb): вид сбоку (с разрезом), вид из салона (с разрезом по сечению А-А), а также внешний вид из салона . Все размеры, указанные на чертежах, являются внешними. Увеличивать эти размеры не рекомендую, так как могут возникнуть сложности с установкой печки на автомобиле. При соблюдении указанных размеров печка встает без каких-либо дополнительных операций. Толщина стенки составляет приблизительно 5 мм.

В качестве силового каркаса печки я использовал раму, склепанную из алюминиевых уголков. На чертежах уголки изображены красным цветом. После изготовления рамы, к ней был приклепан оргалит (можно фанеру). Для прочности шва между оргалитом и рамой я наносил клей-герметик. После обшивки оргалит был пропитан водостойким лаком, снаружи обклеен ковролином, а полость вентиляторов обклеена пенополиэтиленом для тепло-шумаизоляции. Приведу примерный список деталей и инструмента, необходимого для изготовления печки.

  • вентилятор отопителя ВАЗ-2108 — 2 шт. ,
  • радиатор отопителя АЗЛК-2141 (лучше брать иранский) — 1 шт.,
  • дефлекторы АЗЛК-2141 боковые, правый — 2 шт., левый — 2 шт.,
  • резистор печки АЗЛК-2141 или ВАЗ-2108 — 2 шт.,
  • тросики управления заслонками АЗЛК-2141 или им подобные — 4 шт.,
  • жесть (оцинкованная или обычная),
  • уголки алюминиевые 10х10, 25х25, 30х30, толщиной 1,5 — 2 мм.,
  • оргалит,
  • ковролин,
  • клей-герметик типа жидкие гвозди,
  • заклепки под пистолет диаметром 3,5 или 4,0 мм и длиной 6 и 8-10 мм.
  • крепежные изделия (болты, гайки, шайбы М4-М6).

Инструмент:

  • дрель со сверлами,
  • болгарка или ножовка,
  • ножницы по металлу,
  • заклепочный пистолет.

Примем следующие условные термины: передняя часть печки — сторона печки, ближняя к двигателю; задняя сторона — сторона печки, направленная к салону. Правая и левая стороны печки соответственно располагаются по ходу движения автомобиля.

Изготовление начинаем с каркаса верхней части. Из уголка 25х25 вырезаем 4 куска по 190 мм. Они будут образовывать вертикальные стойки каркаса верхней части. Правую и левую стороны (попарно) соединяем в нижней части уголком 30х30 (уголок располагается: одна вертикально вверх, одна горизонтально наружу) и длиной 175 мм (этот уголок будет образовывать плоскость для соединения с нижней частью, поэтому прикреплять его нужно не менее чем 3-4 заклепками). Между собой правая и левая части скрепляются снизу уголком 10х10, длиной 310 мм (сторона располагается вертикально и горизонтально внутрь).

На высоте 55мм правая и левая части соединяются уголком 25х25 (сторона вертикально вверх и внутрь). На этой же высоте с боков прикрепляется уголок 25х25 (сторона вертикально вниз и горизонтально наружу).

Далее, из оргалита вырезается дно полости вентиляторов размером 405х175 мм. Дно должно выступать слева от центральных стоек на 45 мм, а справа на 50 мм. В дне следует разметить окно для вставки выхода вентилятора. Вентиляторы должны располагаться внутри силового каркаса.

Боковые полости (слева 45 мм, справа 50 мм) выполняют роль воздуховодов и силовых нагрузок не несут. Задняя стенка полости вентиляторов имеет размер 420х130 мм. Передняя стенка полости вентиляторов имеет Т-образную форму и ширину 310 мм на высоте 60 мм и ширину 420 мм на высоте 130 мм (общая высота 190). Боковые стенки полости имеют размер 175х130 мм. В углах листы оргалита скрепляются с помощью уголка 10х10 и заклепок.

Вырезанные в дне полости вентилятора отверстия под воздуховод вентилятора следует тщательно подогнать по периметру. Сопло вентилятора должно входить в это окно плотно и без деформации. При установке вентилятора потребуется срезать штатные «уши» крепления, а также небольшой «клюв» раструба воздуховода. (в противном случае вставить вентилятор в окно будет затруднительно). После скрепления, полость вентиляторов следует пропитать краской или лаком, промазать герметиком, не допуская щелей и неплотностей. Для увеличения жесткости конструкции можно использовать эпоксидную смолу. Отверстия для вставки вентилятора следует обклеить пенополиэтиленом или губчатой резиной таким образом, чтобы обеспечить герметичность. Для повышения теплошумоизоляции также следует обклеить полость вентиляторов изнутри пенополиэтиленом толщиной 4-6мм, а снаружи материалом типа ковролина. Еще раз проверьте как встают вентиляторы на свои места. Корпус вентилятора должен быть плотно вставлен между вертикальных стенок, а сопло плотно входить в отверстие дна. В дальнейшем вентиляторы будут удерживаться на своих местах рамой из уголка 30х30мм, образующей верхний крепежный каркас (который прижимается к плоскости штатного воздуховода автомашины). Пространство, куда выходит сопло вентиляторов условно будем называть надрадиаторной полостью.

Для равномерного распределения потока воздуха над радиатором следует прикрепить наклонную панель от ближнего к двигателю окна вентилятора до переднего нижнего уголка каркаса. Полость между наклонной панелью и плоским дном полости вентилятора желательно заполнить строительной монтажной пеной.

В том случае если используется раздельная система управления вентиляции и отопления для водителя и пассажира надрадиаторную полость следует по середине разделить перегородкой. Перегородка прикрепляется к дну вентиляторной полости уголками либо приклеивается эпоксидным клеем.

Боковые части надрадиаторной полости следует закрыть прямоугольными пластинами оргалита, но предварительно следует сделать в них окна для размещения резистора электровентилятора. Его следует размещать так, чтобы поток воздуха из вентилятора постоянно его обдувал.

Далее следует изготовить верхние заслонки. В крайних положениях заслонка распределяет поток воздуха по двум направлениям: 1) весь напор воздуха идет через радиатор, 2) большая часть, приблизительно 90% воздуха, идет вверх на обдув, минуя радиатор, а 10% идет через радиатор. В промежуточных положениях это соотношение плавно меняется.Таким образом достигается возможность направлять к ногам и к лицу воздух разной температуры — вниз горячее, вверх — прохладнее. Если такой режим работы отопителя не нужен, то верхние заслонки можно исключить, закрыв заднюю стенку надрадиаторной полости. Заслонка изготовляется из жести, а ее ось — из стального прутка толщиной 3-4 мм (я использовал тягу салонной ручки двери от ВАЗа).

Левая и правая заслонка симметричные. Примерный профиль заслонки показан на чертеже (вид сбоку). Вырез А сделан для «прохождения» заслонки мимо резистора вентилятора, выступ А-Б заходит внутрь сопла вентилятора, вырез Б — делается по месту исходя из следующего условия — в верхнем положении эта часть заслонки должна упираться в дно вентиляторной полости. Выступы С предназначены для изготовления «петлей» — их следует загнуть вокруг оси заслонки и в этом положении заклепать. Заслонка должна вращаться на оси свободно и без люфтов. Выступ В предназначен для крепления троса управления заслонкой. Для исключения «звона» заслонки желательно кромку заслонки (или ее всю) обклеить резиной.

Далее изготовляются воздуховоды верхней части — под дефлектор «к лицу» и боковой отвод для обдува лобового или бокового стекла. Я изготовлял их из оцинкованной жести (этот материал был под рукой). Также их возможно изготовить из эпоксидной смолы и стеклоткани.

Для изготовления воздуховода к лицу замеряем размеры коробки дефлектора АЗЛК-2141 и из жести изготовляем деталь следующего вида (рис.) Корпус дефлектора должен плотно входить в отверстие. Корпус дефлектора имеет заслонку, при закрытии которой воздух перераспределяется (поток «к лицу» прекращается и направляется на обдув стекол). С целью избежания лишних выступов внутреннюю часть корпуса дефлектора следует слегка опилить.

Далее следует изготовить боковой отвод для обдува стекол. Я изготавливал его следующим образом: из жести гнул квадратную «трубу», а затем ее край под шланг пассатижами превращал в трубу круглого сечения. Таким образом, получился переходник с квадратного сечения на круглое (под стандартный шланг для обдува стекла).

Две детали соединяются вместе с помощью заклепок, а затем таким же образом соединяются с верхней частью печки. Щели и неплотности стыков следует промазать клеем-герметиком. По желанию, наружную поверхность воздуховодов можно обклеить ковролином.

В передней части вентиляторной полости следует предусмотреть отверстие для слива воды — для этого с правого боку наискосок просверливаем канал, и вклеиваем в него шланг диаметром 8-10 мм. Из вентиляторной полости шланг срезаем заподлицо. Конец шланга в дальнейшем выводим в штатное отверстие кузова.

Далее приступаем к изготовлению нижней части печки. Для этого изготавливаем каркас под радиатор. На боковом разрезе печки виден профиль нижней части. Для простоты изготовления каркаса я использовал уголок 25х25 мм, изогнутый в двух местах. Для этого на расстоянии 60 мм от края делается надрез одной из сторон уголка и в этом месте уголок нагревается приблизительно до 400 градусов. Проконтролировать достижение данной температуры можно при помощи деревянной палочки (например, спички), которая при данной температуре начинает оставлять темный след на металле. После нагрева до указанной температуры уголок следует остудить в холодной воде. Приблизительно на сутки материал приобретает пластичность, затем место нагрева становится твердым. Далее на расстоянии 95 мм уголок вновь загибается и отрезается еще через 120 мм. Таким образом делаются правая и левая боковые части каркаса.

Далее следует отрезать от уголка два куска длиной 180 мм. Они образуют плоскость разъема с верхней частью печки и крепятся перпендикулярно к стороне 60 мм левой и правой частей соответственно.

Далее отрезаются два куска уголка по 118 мм (общая высота 60+60=120 — толщина уголка 2 мм) Уголки скрепляются между собой, образуя боковой каркас. Радиатор должен свободно проходить по ширине между боковых ребер. На рисунке изображена левая часть. Правая — симметрична.

Далее замеряется длина радиатора и с запасом 20 мм отрезаются два куска из уголка 10*10 мм. В моем случае размер составил 310 мм. На высоте 60 мм от верхней плоскости правая и левая части каркаса скрепляются между собой этими уголками. Уголки располагаются «полочкой» внутрь — именно на них и будет «лежать» радиатор.

Боковые вертикальные стенки располагаются «внутри» каркаса, а расстояние в 25 мм между ними и наружней частью в дальнейшем заполняется монтажной пеной и служит опорной площадкой для бачков радиатора.

Далее «выходы» стенок скрепляются уголком. Обратите внимание — его концы обрезаны с одной стороны и загнуты вниз. В дальнейшем через них пройдет ось нижних заслонок.

Изготавливаем переднюю стенку.

Пространство между боковой стенкой и внешним каркасом заливаем «пеной». После застывания выравниваем плоскость ножом.

Далее обклеиваем боковые стенки ковролином, не забыв сделать отверстия для патрубков радиатора.

Изготавливаем и прикрепляем на винтах воздуховод к ногам задних пассажиров. Он представляет из себя жестяную трубу прямоугольного сечения размером 135*55 с центральной перегородкой. Данный размер сделан под шланг бокового воздуховода от АЗЛК-2141.

Далее в боковых стенках делаем отводы для обогрева боковых стекол. Их изготовление аналогично изготовлению патрубков для верхней половины печки.

Далее изготовляем нижние заслонки. Каждая из заслонок в середине имеет сектор — он разделяет потоки на два направления — «к ногам назад» и «к ногам вперед». Для уменьшения потерь потока воздуха, на той половине заслонки, которая направляет воздух к ногам передних седоков (соответственно «наружние» половины заслонок) сделана полукруглая «направляющая потока. Сам процесс изготовления нижних заслонок аналогичен изготовлению верхних заслонок, только край заслонки прямой, без хитрых выступов. На боковой (внутренней) стороне заслонки имеется загиб, в отверстие которого вставлен трос управления. Сам трос проходит через «дно», где и крепится его оболочка.

Из жести изготовляем и корпус дефлектора к ногам передних седоков (на рисунке изображен правый). Внутрь него после «опиловки» вставляется корпус дефлектора АЗЛК 2141. Таким образом можно направить поток воздуха «к ногам» в желательном направлении. Сам корпус дефлектора прикреплен к корпусу печки винтами, образуя в дальнейшем одну из точек опоры печки.

После сборки нижняя часть печки принимает следующий вид:

Далее по центральной перегородке прокладываем уплотнитель и вставляем радиатор печки. Затем совмещаем вершнюю и нижнюю части печки, выравниваем их и просверливаем 6 отверстий диам 7 мм (по 3 с каждой стороны) в уголках «плоскости разъема». По бокам радиатора щели заделываем уплотнителем и собираем печку.

Проверяем ее работу — дутье, работу заслонок и т. д. После проверки верхнюю и нижнюю части снова разбираем.

Далее остается по вершнему краю вентиляторной полости пустить два уголка 30*30 (прикрепив их к вертикальным уголкам болтами М6), скрепить их поперечинами и наметить отверстия для крепления к кузову. Я крепил к штатным «ушам» печки, использовав для крепежа два винта от поручня ВАЗ-2108 (винты М6 длиной около 80 мм). Под них нужно проложить шайбы. В правой части рамки образуется «окно» размером примерно 100*125 мм. Его следует cверху закрыть листом гибкого материала (например пенополиэтилена), прикрепленного одной стороной к поперечине рамки. Таким образом, получается клапан рециркуляции — когда отопитель включен на полную мощность, этот клапан приоткрывается и воздух из салона частично засасывается в печку, ускоряя прогрев.

По верхней плоскости крепежной рамки следует наклеить уплотнитель высотой 5-15 мм (в зависимости от ровности кузовной полочки под отопитель).

Устанавливается сначала верхняя часть (не забудьте проверить свободность открытия клапана рециркуляции), затем сбоку справа пропихивается нижняя часть и крепится к верхней.

Радиатор подсоединяется так — передний нижний патрубок — вход, задний верхний — выход ОЖ. Для подключения вентиляторов можно использовать стандартный жгут отопителя АЗЛК-2141, либо сделать его самому. Т. к. вентиляторы отопителя существенно мощнее, чем штатный, желательно сделать к ним отдельное питание через предохранитель на 30 А и реле.

В качестве ручек, управляющих заслонками, удобно использовать ручки управления от ВАЗ-2105(07). Один рычажок там лишний и его просто убираем.



Вид сбоку

Вид сверху

Подсветка

Обдув сзади

Результат превзошел все ожидания – с вентиляцией на малой скорости можно вообще не открывать окон. При включении вентилятора «на полную» создается эффект отсутствия лобового стекла при езде на скорости. При этом поток воздуха можно регулировать по направлению и интенсивности. Пассажир сам управляет своей стороной. Например, ему можно включить обогрев только к ногам, а водителю обогрев к ногам и обдув «холодом» к лицу, а можно вообще отключить пассажира. Температуру выходящего потока воздуха рука не терпит, а сам двигатель, несмотря на исправный термостат на 80 гр, охлаждается до 70…

Эксплуатация выявила один нюанс — к сожалению, скорость потока ОЖ в штатном варианте не очень велика и радиатор АЗЛК-2141, имеющий очень высокую теплоотдачу, остужает ее на «выходе» очень сильно. В результате возможности печки используются не полностью. Что бы устранить это, желательно в магистраль отопителя встроить электронасос от Газели. Включать его можно для повышения теплоотдачи отдельным тумблером.

Доработка и совершенствование конструкции отопителя Уаз Хантер, выбор и замена электродвигателя, сезонное обслуживание. Доработка и совершенствование конструкции отопителя Уаз Хантер, выбор и замена электродвигателя, сезонное обслуживание Улучшение печки

Я уже рассказывал, как подготовил свой УАЗ для переезда с юга в Сибирь и обещал, что продолжу рассказывать про переделки его своими руками, так вот…

Эксплуатация машины зимой выявила проблему. Если за бортом ниже 30 по Цельсию, то передняя печка перестает и греть и обдувать стекла — на лобовом остается 2 «амбразуры», боковые полностью изнутри покрываются наледью, несмотря на то, что машина хорошо утеплена. Поиск в интернете показал, что проблема не нова, есть множество вариантов решения (и результатов). Но т.к. я был «сделан» в СССР, обладаю техническим образованием, техническим складом ума и, вроде, не кривыми руками, я пошел своим путем. Итак проблема печки — плохой прогрев(быстрое остывание) и маленькая скорость потока воздуха в печке; решать предстояло радикально…

Я «положил» эту мысль в голову и стал ждать, пока мне не попадется в руки что-нибудь из того, что мне бы пригодилось. И вот сосед(держит ларек контрактных запчастей по соседству с СТО, где я работаю) принес… Это была печка(точнее как выяснилось половина — корпус мотора с мотором печки и с заслонками) от Тойоты (не знаю какой) с надписью на ней ST-215 и работа пошла. Печка УАЗа была снята и разобрана, все разложено на полу…

Печка УАЗа была разобрана пополам(по заводскому соединению), радиатор снят и отдан для пропайки-проверки специально обученному человеку))). Новая печка подошла как родная вместо задней(снятой половины) родной, но не осталось места для радиатора. Его было решено перенести вперед — болгаринг, напилинг, гнутинг и. .. получилось таки))). Радиатор крепим на б/у ремни ГРМ, естественно все через резину(везде подкладываем между металлом).

Все собираем в едином корпусе, не забывая проклеить теплозащитой все что можно и все щели я залил обычным силиконовым герметиком

Все еще раз проверяем и ставим на место и опять засада — передняя панель немного мешает… Болгарка решит это))), также чуть подгибаем рычаги включения моста и пониженной. Окна «летнего» обдува со старой печки остались функциональны.

И опять требуется подумать… Воздуховодов я не нашел — пытался подобрать… Оказалось трубы для сантехники на 50 — самое то))). Схема электрического подключения взята в интернете — теперь у меня 3 скорости вращения вентилятора благодаря резистору печки ВАЗ 2110.

Все щели опять заливаем герметиком, ждем около суток, подключаем. На шланг выхода с головки блока охлаждайки ставим доп. электропомпу (берите только бош — нашу нет) и торжественный запуск. ..)))

Надежды оправдались — зима еще не наступила, но «ходовые испытания» показали: на 1 скорости печка дует многократно сильнее, чем старая; на 3 скорости — приподнимает кепку с головы за козырек))) радиатор горячий — рука не терпит. Внешнюю эстетику получившегося оставил на потом — поставлю просто сверху узкую полочку и закрою вид мотора печки изнутри. Новые заслонки тоже сделаю через механическую тягу — поднял рычаг и открыл, опустил — закрыл, ничего интересного. Теперь о расходах:

Электропомпа была в наличие, в магазине стоит от 2,500р

резистор, провода, включатель 3-х позиционный — 800р

ремонт радиатора печки, пропайка и проверка — 500р

герметик, шурупы, болты, хомуты пластик и т.д. — 300р

труба воздуховода, 2 тройника,4 уголка, переход 100 на 50 — 400р

утеплитель (пенофорл 10 мм) — 200р

Итого — 2200р (без стоимости доп. электропомпы)

Вот вообщем и все, патентовать не буду — пользуйтесь)))


Я сделал забор воздуха для печки из салона (при закрытом штатаном воздухозаборнике). Для этого я под панелью приборов прорубил «карман» в шахту воздухозаборника. Теперь, когда закрываешь родное «хайло», воздух в печку поступает из-под панели приборов. Но вот какая проблема — моментально замерзают боковые стекла (хоть стоя, хоть в движении). Если открыть родной возухозаборник — стекла оттаивают. Может кто знает, в чем дело, или знает другой способ организации подачи воздуза из салона?

Ну так это не только на УАЗе проблема, а вообще на любом авто. Просто воздух, который ты пытаешься гонять по кругу (из салона в салон), имеет большую влажность, а так как ты еще и дышишь:-), то влажность постоянно растет. Ну дык и будут запотевать:-(По идее надо забираемый из салона воздух как-либо осушать (фильтр или что-то подобное). Но как это сделать попроще — черт его знает.

На самом деле хорошая в этом отношении схема была на 452 (сейчас от нее завод почему-то отказался). Воздух мог забираться как снаружи, так и изнутри, а также возможно было пускать воздух мимо печки. Это позволяет летом использовать печку как дополнительную секцию радиатора для охлаждения. А почему завод отказался от этой схемы?

У меня две зимы стоит печка от М-2140. Места занимает меньше, а греет — езжу в свитере при -15. Ставится на место штатной. Нужна водостойкая фанера, дрель, электролобзик для пиления фанеры.

Съемный дефлектор
На обычном УАЗике с нижними дворниками в ненастную зимнюю погоду наблюдается обледенение левой щетки (особенно дальнего ее конца).
Для борьбы с этим явлением изготовил простейший съемный дефлектор, который перенаправляет теплый воздушный поток от правого воздуховода в «мертвую зону» между воздуховодами (где и находится большая часть левой щетки).
Примерные размеры:

Отопителя Уаз Хантер, это его замена на более совершенный и производительный отопитель производства НАМИ. Достоинств у него больше, чем недостатков, к основному из которых относится большая цена. Если же хочется сэкономить, то повысить эффективность работы штатного отопителя можно с помощью некоторых несложных доработок, которые будут рассмотрены ниже.

Доработка и совершенствование конструкции отопителя Уаз Хантер.

Начать стоит с герметизации корпуса отопителя. Для этого его надо снять с машины и заделать изнутри с помощью автомобильного герметика все углы и места сопряжения деталей корпуса. А затем, желательно, тоже изнутри, обклеить стенки короба тонкими, в 2-3 мм, листами автомобильной шумо и виброизоляции. Все это в комплексе устранит утечки воздуха, немного повысит теплоотдачу и несколько снизит общую шумность отопителя во время работы электродвигателя.

Следующим шагом надо попробовать любым доступным способом, например оклейкой оконным уплотнителем по периметру, загерметизировать нижний прямоугольный выходной лючок корпуса отопителя. Это нужно для того, чтобы устранить утечки воздуха, когда крышка лючка закрыта, тем самым повысив силу потока воздуха, который пойдет через гофрированные шланги на лобовое стекло или через нижние боковые распределители воздуха.

Ну и в заключении, надо убрать или просто отогнуть влево прямоугольный выступ, находящийся изнутри отопителя и частично закрывающий левый выходной патрубок подводящий воздух к лобовому стеклу. Общее назначение и функциональность этого выступа в конструкции не совсем понятны, но то, что без него сила подачи воздуха в левый гофрированные шланг увеличивается, а значит и возрастает сила обдува лобового стекла со стороны водителя — это факт.

Не смотря на установленный под воздухозаборным лючком пластиковый короб, часть дождевой воды при закрытой крышке лючка, во время стоянки все равно может попадать в салон Уаз Хантер. Первоначально, в результате осмотра и контроля во время дождя, казалось, что поступление капель воды в салон как то происходит по сливному шлангу короба.

Затем предполагалось, что поврежден сам пластиковый короб. В действительности же, было точно выяснено, что вода в салон поступает через стык верхнего внутреннего железного короба отопителя который выходит наружу кузова. Там он образует небольшой бортик, на который устанавливается нижний уплотнитель лючка.

Дождевая вода затекает под этот уплотнитель, затем идет в щель между выступающим бортиком короба и непосредственно кузовом. И уже оттуда попадает сразу же внутрь корпуса отопителя и затем через неплотности стекает под ноги водителю или переднему пассажиру. То есть в пластиковый короб она изначально не попадает, а обходит его.

Поэтому нижний резиновый уплотнитель лючка надо обязательно снять, хорошо обработать кузовным герметиком по кругу ставший видимым стыковочный шов, а затем установить уплотнитель на место. Больше вода в салон через отопитель у вас не потечет.

Установка дверного уплотнителя на крышку лючка воздухозаборника Уаз Хантер.

В любом случае, установлен на машине пластиковый короб над радиатором отопителя или нет, естественное попадание воды и пыли в отопитель, а затем и в салон при закрытом лючке воздухозаборника надо предотвращать. Лучше всего с этой задачей справится установленная сверху лючка пластиковая накладка. Только надо заранее выяснить, подходит ли она для Уаз Хантер с нижним расположением поводков или нет.

Если же нет желания сверлить дополнительные отверстия в кузове машины для установки такой накладки, то есть более простой и бюджетный способ. Он заключается в замене штатного резинового уплотнителя крышки лючка воздухозаборника на уплотнитель, который с завода устанавливается на внутренний проем дверей Уаз Хантер, его каталожный номер 3153-6107018 или 3153-6107019. А по сути это обычный дверной уплотнитель от ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, который идет под номерами 2101-6107018, 2101-6207024, 2101-6207025.

Никаких особых сложностей при установке такого уплотнителя нет. Единственное, на что надо обратить внимание, это чтобы при установке крышка была поднята максимально вверх, насколько это позволяют ее регулировочные отверстия. Теперь в закрытом состоянии крышка лючка воздухозаборника максимально уплотнена по всему периметру и попадание внутрь воды практически исключено, даже во время очень сильного дождя.

Выбор и замена электродвигателя отопителя Уаз Хантер.

Штатно, в отопителе Уаз Хантер установлен электродвигатель МЭ236 мощностью 25 Ватт. Его возможностей откровенно не хватает, чтобы нормального протягивать воздух через радиатор. Еще от маленькой производительности МЭ236 очень сильно страдает качество обдува лобового стекла.

Подобрать на замену МЭ236 более мощный электродвигатель особого труда не составляет. Например это могут быть электродвигатели 19.3730, 191.3730, 192.3730 и 194.3730 мощностью 40 Ватт, или 197.3730 мощностью 60 Ватт, или 51.3730 и 511.3730 мощностью 90 Ватт. Главное, чтобы диаметр выходного вала у электродвигателя был 8 мм, чтобы можно было без переделок установить штатную крыльчатку, а также, чтобы у него на корпусе присутствовали подходящие шпильки или резьбовые отверстия для его крепления в отопителе.

Кроме того, не лишне будет учесть и нагрузку, которую при работе этот электродвигатель будет создавать на бортовую сеть и соответственно . Так, потребляемый ток у электродвигателя 511.3730 мощностью 90 Ватт составляет 15 Ампер, против 5 Ампер у штатного МЭ236. Поэтому, возможно, золотой серединой будет установка электродвигателя 197.3730 мощностью 60 Ватт и потребляемым током в 8 Ампер.

Если не брать во внимание глобальные переделки, то каких то легко доступных альтернатив штатной крыльчатке нет. На эффективность же работы крыльчатки сильно влияет высота ее установки на валу электродвигателя.

Если крыльчатка установлена высоко и ее лопасти почти полностью скрываются в диффузоре, то при всех прочих равных условиях, поток воздуха из отопителя будет горячее и соответственно салон будет прогреваться быстрее. А если крыльчатка установлена низко, то повысится эффективность обдува лобового стекла и соответственно будет быстрее устраняться его . Так что, тут надо подбирать высоту ее установки исходя из личных предпочтений.

Установка привода дистанционного управления краном отопителя Уаз Хантер.

Кран включения отопителя установленный на Уаз Хантер, позволяет дистанционно регулировать подачу охлаждающей жидкости в радиатор отопителя, но такая возможность, по каким то причинам, инженерами автозавода осталась не реализованной.

Чтобы исправить этот недостаток, можно самостоятельно установить в салон привод управления отопителем от какой то модели ВАЗ или ЗАЗ. Подробнее об этом, в отдельном .

УАЗ 469, как и УАЗ Хантер, оснащен отопительной системой, которая не способна обогреть салон. Щели и незначительная теплоизоляция делают холодным и УАЗ Патриот.

Правильный выбор

Зимой хочется комфортного тепла в салона

Допускается установка в заднюю часть салона рассматриваемых моделей дополнительного отопителя. Выбор печки зависит от личных предпочтений, вкусов и финансов владельца УАЗ 469 или УАЗ Хантер. В любом случае изменяется конфигурация отопителя. В его качестве может выступать:

  • КИТБ.3221-8110010;
  • отопитель НАМИ-4 или НАМИ-7,
  • печка от Жигулей.

Автомеханики рекомендуют устанавливать на данную модель автономный отопитель НАМИ-4, который будет работать на газовом топливе. При этом учитывается, что вне зависимости от сделанного выбора печка должна обладать мощностью от 2-4 кВт. Плюсом подобной системы является автономная поддержка температуры в салоне. Минус — сложный монтаж.

Прежде чем приступить к тюнингу УАЗ Хантер, нужно учесть, что кран также подлежит замене. Связано это с его неудобным расположением и склонностью к протечке. Правильным решением в этом случае является врезка нового агрегата в данную систему. Кран устанавливается поближе к печке.

Врезать угловой кран нужно в салоне, в противном случае он может забиться грязью. В этой ситуации один штуцер выводится в короб, а второй соединяется с аналогичным элементом радиатора. Важным моментом в данном вопросе является правильный выбор детали. Рекомендуется монтировать регулируемый кран.

Можно отдать предпочтение электромагнитному клапану от БМВ 5 серии. Монтировать его нужно в разрыв выпускного и впускного патрубка радиатора печи. Эта деталь не разбирается. Для его модернизации потребуется высверлить 4 заклепки в крышке. В таком случае получится разборная конструкция, которая легко будет поддаваться чистке. Для ее сбора применяются винты.

Основные работы

Установка дополнительного источника тепла

Прежде чем установить отопитель НАМИ-4 либо иную модель, демонтируется старая печка. При возможности существующая система отопления дорабатывается за счет обдува боковых стекол.

Для этого применяется тройник, гибкая проводка, сверла. Первоначально в торпеде потребуется сделать отверстия, установив в них боковые воздуховоды от КАМАЗа или ЗИЛа.

Если в УАЗ Хантер или УАЗ 469 устанавливается отопитель НАМИ-4 в качестве дополнительной печи, тогда подключается он следующим образом:

  1. Параллельно: блок мотора — электрическая помпа — тройник — шаровые краники — радиаторы печек — тройник — помпа мотора. Нужно учесть, что у каждого радиатора своя теплоотдача и проходимость. По завершении демонтажных работ подстраивается проход тосола с помощью краников через отопитель. Этот шаг позволит им дуть в одном направлении.
  2. Последовательно: блок мотора — электрическая помпа — радиатор печки — радиатор отопителя — помпа двигателя.

При проведении тюнинга нужно помнить, что электрическая помпа эффективнее работает, когда тосол оказывает на нее сильное давление. Поэтому устанавливать первый элемент нужно после блока мотора. Для лучшего обогрева горячий тосол должен заходить вверх радиатора, а оставшаяся жидкость должна выходить снизу. Объясняется это изменением плотности вещества.

Другим эффективным методом обогрева салона УАЗ 469 является тюнинг системы охлаждения. Ее работа устроена так, что в радиатор отопителя практически не попадает охлаждающая горячая жидкость. Для этого устанавливается электрическая дополнительная помпа. Первоначально она разбирается. Вместо саморезов используются винты. Такой тюнинг позволит избавиться от течи.

Устанавливается новая конструкция до либо после печки. Помпа фиксируется к кузову УАЗ Хантер 2-мя саморезами. С электрической точки зрения это устройство будет работать с момента подачи напряжения. Одновременно клапан перекроет магистраль. Автомеханики рекомендуют управлять современной отопительной системой с помощью 2-х переключателей:

  • 1-й отвечает за включение клапана и подачу напряжения;
  • 2-й включает помпу.

Данная схема позволяет блокировать случайное включение помпы и закрытого клапана. В случае установки турбины от отопителя Маза потребуется помощь специалиста.

Инженерный колледж | Университет Аризоны

Улучшить механику полета

Аэрокосмическая техника

Самолеты, ракеты, спутники и космические корабли: Решайте задачи в полетах и ​​освоении космоса. Погрузитесь в термодинамику, механику жидкости, механику твердого тела, аэродинамику, газовую динамику и проектирование систем управления. И посмотрите на сверхзвуковую аэродинамическую трубу инженерного колледжа UA!

ЮА Аэрокосмическая Инжиниринг >
Проектирование безопасных, экономичных, устойчивых и устойчивых зданий

Архитектурное проектирование

Найдите путь, где красота и функциональность встречаются с силой и эффективностью. От структурной целостности до эффективного нагрева и охлаждения — станьте мастером баланса между архитектурным проектированием сверху вниз и инженерным проектированием компонентов. Станьте связующим звеном между архитекторами, инженерами и подрядчиками.

ЮА Архитектурное проектирование >
Изменить практику медицины

Биомедицинская инженерия

Присоединяйтесь к биомедицинской революции! Эта высоко междисциплинарная утвержденная программа pre-med включает биоматериалы, биомеханику, биосенсоры и микротехнологии.Используйте свои ноу-хау в инженерных, медицинских и биологических науках для развития телемедицины и улучшения медицинской диагностики, лечения и терапии.

ЮА Биомедицинская инженерия >
Максимально использовать мировые природные ресурсы

Биосистемная инженерия

Получите более глубокое понимание сельского хозяйства и биологии — знания, которые помогут накормить мир и когда-нибудь могут быть использованы для разработки систем жизнеобеспечения для колоний на других планетах. Студенты, изучающие биосистемную инженерию UA, сочетают технические знания, компьютерные технологии и системы управления для управления почвенными и водными ресурсами и разработки биологических и биомедицинских продуктов. Работайте над проектами, связанными с разумным использованием энергии, материалов, биохимикатов и перерабатываемых отходов.

ЮА Биосистем Инжиниринг >
Сделайте сегодняшнее сырье продуктами завтрашнего дня

Химическое машиностроение

Устойчивое развитие является ключевым фактором изобретательства в Аризонском университете.В химической инженерии UA применяйте новейшие технологии в области химии, математики и физики для разработки и производства более качественных потребительских товаров, увеличения производства продуктов питания и получения более чистой воды и воздуха. Практический опыт и интерактивные занятия по экологическим, предмедицинским и биомедицинским направлениям подготовят вас к успеху в частном секторе и в государственных учреждениях.

ЮА Химическая инженерия >
Построй дорогу к прогрессу

Гражданское строительство

Если вы хотите строить устойчивые, устойчивые города и инфраструктуры, университет гражданского строительства Аризоны — это то, что вам нужно.Научитесь проектировать и строить здания, дороги, мосты, плотины, туннели и электростанции, способные противостоять землетрясениям и другим стихийным бедствиям. Сосредоточьтесь на строительстве, геотехнике, транспорте или гидравлике и экологическом гражданском строительстве, чтобы отточить свои навыки для рабочей силы.

Гражданское строительство в Украине >
Возглавьте технологическую революцию

Электротехника и вычислительная техника

Каждое технологическое устройство, на которое мы полагаемся, — сотовые телефоны, ноутбуки, автомобили, медицинские устройства визуализации и электростанции — зависит от инженеров-электриков и компьютерщиков. В программе Университета Аризоны по электротехнике и вычислительной технике вы получаете прочную основу для аналитического мышления и решения проблем (и создания роботов!). Погрузитесь в проектирование схем, систем питания, мехатроники и электромагнетизма или сосредоточьтесь на разработке программного обеспечения и операционных систем, а также на беспроводных коммуникациях.

UA Электротехника и вычислительная техника >
Улучшить бизнес высоких технологий

Инженерный менеджмент

Объедините свою любовь к технике и бизнесу в программе инженерного менеджмента Университета Аризоны.Приготовьтесь к запуску собственной высокотехнологичной фирмы. Или подготовьтесь к работе в области проектирования качества, технических продаж и маркетинга, управления проектами и строительством или проектирования надежности в ведущих мировых компаниях.

UA Инженерный менеджмент >
Помогите сохранить мир чистым

Экологическая инженерия

Инженеры-экологи объединяют инженерию с наукой, биологией и химией, чтобы улучшить переработку, утилизацию отходов, здравоохранение и контроль загрязнения воды и воздуха.

UA Экологическая инженерия >
Делаем творения инженеров еще лучше

Промышленная инженерия

От производства смартфонов и автомобилей до оптимизации работы больниц и сокращения очереди на аттракционе «американские горки» эффективность имеет ключевое значение. В программе промышленной инженерии Университета Аризоны научитесь сочетать инженерные, деловые и социальные навыки для улучшения планирования производства, обеспечения качества, планирования объектов и управления информацией.

Украина Промышленный инжиниринг >
Преобразование материалов, делающих возможными технологии

Материаловедение и инженерия

Работайте на атомном и молекулярном уровнях для достижения глобально значимых результатов. В рамках программы материаловедения и инженерии Аризонского университета студенты работают со стеклом, керамикой, пластмассами, полимерами, композитами, металлами и другими материалами для создания устройств и систем, необходимых для производства солнечной энергии, информационных технологий и медицины. От интегральных схем и держателей микросхем до турбинных двигателей и оптических волноводов — станьте экспертом в области свойств материалов, анализа отказов, технологий производства и обеспечения качества.

UA Материаловедение и инженерия >
Перевести машины от идеи к рынку

Машиностроение

От биоморфных тканей до систем солнечной энергии, машиностроение является одной из самых широких инженерных дисциплин.Используйте математику, вычислительные инструменты и законы физики для проектирования автомобильных деталей, биомедицинских систем, роботов, станков и многого другого. Курсы машиностроения Университета Аризоны, посвященные практическому решению проблем и командной работе, сосредоточены на механике твердого тела и жидкости, тепловых науках, динамике и управлении, а также механическом проектировании

. Украина Машиностроение >
Безопасный и устойчивый доступ к мировым природным ресурсам

Горное дело

Наденьте каску и спуститесь на 150 футов в шахту Сан-Ксавьер Университета Аризоны, единственную управляемую студентами многоуровневую шахту в Соединенных Штатах с работающим вертикальным стволом. Углубитесь в свои горнодобывающие интересы, уделяя особое внимание горным работам, геомеханике, устойчивому развитию ресурсов и переработке полезных ископаемых. Расширьте свои навыки, пройдя стажировку в ведущей горнодобывающей компании, и с нетерпением ждите окончания программы, которая может похвастаться одними из самых высоких стартовых зарплат и гарантиями занятости среди всех инженерных специальностей.

UA Mining Engineering >
Используйте свет по-новому

Оптические науки и инженерия

Работайте бок о бок с опытными профессионалами из Университета Аризоны над такими проектами, как Гигантский Магелланов Телескоп и OSIRIS-REx, беспилотный космический зонд, который будет запущен в 2016 году, приземлится на астероид и вернется на Землю с образцом материала.Четыре основных направления — оптика, оптоэлектроника, оптические материалы и оптомеханика — ориентированы на потребности промышленности и наполняются готовыми к работе студентами и выпускниками инженерного колледжа UA.

UA Оптические науки и инженерия >
Помимо кодирования

Разработка программного обеспечения

Инженеры-программисты создают технологическую инфраструктуру для нашего все более взаимосвязанного мира. Они занимают ведущие должности в различных отраслях промышленности и правительстве, в таких областях, как исследование космоса; здравоохранение; природные и искусственные среды; автоматизация и подключение; человеческие и интеллектуальные системы; и данные, вычисления и сети.Междисциплинарная степень бакалавра в области разработки программного обеспечения Университета Аризоны, уделяющая особое внимание реальному дизайну, охватывает всю полноту крупномасштабной разработки продуктов.

Инженерия программного обеспечения UA >
Улучшение систем здравоохранения, транспорта, обороны и космических систем

Системная инженерия

Основанная в 1961 году как первая в стране академическая кафедра системной инженерии, системная инженерия UA исходит из того, что для эффективной и полезной работы большие и сложные системы должны проектироваться не только с воображением и техническими навыками, но и с пристальным вниманием к процессу проектирования и взаимодействия между компонентами системы (машинами, людьми, программным обеспечением, оборудованием, материалами и энергией), другими системами и обществом.Курсы по вероятности и статистике, теории систем, анализу решений и моделированию готовят студентов к карьере в частном секторе и в государственных учреждениях.

Системная инженерия Украины >

Ремонт систем кондиционирования и отопления Parma OH

Когда дело доходит до вашего автомобиля, важна температура. И не только для вашего комфорта в салоне, но и для вашего двигателя и других систем. Понимание этой важности является первым шагом к поддержанию кондиционера, обогревателя и системы охлаждения вашего автомобиля в хорошем рабочем состоянии.Herold Family Automotive and Tire в Парме, штат Огайо, предоставляет все услуги и ремонт, необходимые для того, чтобы вы и ваш двигатель работали при нужной температуре в течение всего года.

Обслуживание и ремонт автомобильных кондиционеров Парма, Огайо

Кондиционер вашего автомобиля, вероятно, не то, о чем вы часто думаете, пока он не перестанет работать. Когда вы садитесь в машину в жаркий летний день и включаете кондиционер, вы ожидаете, что он выполнит свою работу и охладит вас. Мы рекомендуем вам проверять и, возможно, перезаряжать кондиционер вашего автомобиля каждый год, прежде чем наступит летняя жара.

Если кондиционер вашего автомобиля доставляет вам проблемы, наша команда сертифицированных механиков ASE всегда готова помочь. Вот некоторые из признаков того, что вам необходимо отремонтировать автомобильный кондиционер:

  • Отсутствие поступления холодного воздуха из дефлекторов
  • Более слабый воздушный поток, чем обычно
  • Подтекающая приборная панель
  • Ужасные запахи из вентиляции
  • Новые звуки при включении кондиционера

Если вы столкнулись с какой-либо из этих проблем, компания Herold Family Automotive and Tire поможет вам в кратчайшие сроки.

Ремонт системы охлаждения Parma OH

В то время как кондиционер вашего автомобиля обеспечивает охлаждение, ваша система охлаждения отвечает за охлаждение двигателя и предотвращение перегрева, который может привести к серьезным повреждениям. Он работает, циркулируя охлаждающую жидкость через двигатель, а затем направляя горячую охлаждающую жидкость к радиатору, где она снова охлаждается, чтобы весь процесс мог начаться снова. Некоторые признаки того, что ваша система охлаждения может работать неправильно, включают:

  • Дым из колпака
  • Высокое значение температуры на манометре
  • Белый дым из выхлопной трубы
  • Низкий уровень или утечка охлаждающей жидкости

Если в вашем автомобиле проявляются какие-либо из этих признаков неисправности, мы рекомендуем вам немедленно доставить его, чтобы предотвратить перегрев и серьезное повреждение двигателя.

Ремонт автомобильных обогревателей Parma OH

Многие люди предполагают, что обогреватель их автомобиля и кондиционер подключены, но на самом деле обогреватель действует в соответствии с вашей системой охлаждения. Теплый воздух, который заставляет вас чувствовать себя уютно и жарко в холодные зимние месяцы, — это тепло, исходящее от охлаждающей жидкости после ее циркуляции в двигателе. Если ваш обогреватель не согревает вас, это может быть признаком проблемы в вашей системе охлаждения, и ее следует устранить.

Автоматический кондиционер и обогрев рядом со мной

Если вам нужен самый лучший ремонт автомобильных кондиционеров и обогревателей в Парме, штат Огайо, вам нужна команда профессионалов Herold Family Automotive and Tire.Позвоните нам или запишитесь на прием онлайн уже сегодня!

УАЗ запустит производство нового LCV: УАЗ Профи

RusAutoNews.Ru – Ульяновский автомобильный завод (УАЗ) приступит к серийному производству нового легкого коммерческого автомобиля УАЗ Профи в сентябре 2017 года грузоподъемностью 1,5 тонны, сообщается на предприятии.

Profi на старте продаж будет доступен в заднеприводной версии с двумя типами платформ, грузоподъемностью до пяти европаллет.Автомобиль будет оснащаться бензиновым двигателем Заволжского моторного завода (ЗМЗ) нового поколения мощностью до 160 л.с.

«Запуск новой современной модели — важный шаг в развитии товарной линейки продукции УАЗ. УАЗ Профи — надежный профессиональный помощник, готовый выполнять повседневные задачи наших клиентов, обеспечивая максимальную эффективность работы. Новая модель отвечает самым важным требованиям современного бизнеса, являясь отличным решением в различных отраслях и сферах, как в качестве транспортного средства, так и в качестве служебно-вспомогательного автомобиля.Многолетний опыт позволяет нам создавать автомобили, специально адаптированные для нужд малого и среднего бизнеса с учетом российских дорожных условий», – отметил генеральный директор УАЗ Вадим Швецов.

УАЗ Профи будет доступен в двух версиях: Standard — по цене от 649 000 рублей и Comfort — от 699 000 рублей.

Версия Comfort оснащена следующими дополнительными функциями: кондиционер, охранная сигнализация с дистанционным управлением, центральный замок, противотуманные фары, регулировка сиденья водителя по высоте и поясничная поддержка, аудиосистема с двумя динамиками, зимний пакет с электрообогревом лобового стекла по кругу, подогрев сидений и емкий аккумулятор.Блокировка заднего дифференциала, система помощи при парковке, современная мультимедийная система с 7-дюймовой интерактивной системой и возможность интеграции с навигационной системой — среди дополнительных опций для УАЗ Профи.

Родственные

тюнинг для бездорожья. Все возможные варианты. Постройка боевого «уазика» из спец версии уаз хантер Подготовка уаз хантер к бездорожью

Не так давно мы задумались об УАЗике и нюансах его выбора и приобретения.Теперь обсудим следующий этап — доводку для эксплуатации по бездорожью. Ведь грамотная подготовка значительно повысит проходимость, а неправильная только потратит деньги.

УАЗ — подготовка к бездорожью.
Как правильно модифицировать «козлика» для бездорожья.

Прежде чем приступить к подготовке УАЗа, следует определиться с концепцией. Потому что построить одновременно экспедиционный «проходимец» и гоночную машину не получится.Разные марки и модели более или менее приспособлены к определенным условиям. УАЗ 469 и его модификации — машины для тяжелого бездорожья, их стихия — минимум асфальта, максимум грязи. В этой статье я дам несколько советов, какие именно улучшения следует делать и в какой последовательности. Разделим их на несколько групп по значимости.

Без чего не обойтись

Первое, что нужно установить на свой внедорожник, это грязевые колеса и лебедку.Если вы много путешествуете на одной машине, и нет возможности купить сразу и колеса и лебедку, лучше начать с лебедки, т.к. именно она способна убрать застрявший внедорожник, колеса помогают достать меньше заедают, но не исключают такой возможности, скорее, наоборот, провоцируют езду по более грязной трассе, что, как правило, приводит к необходимости использования лебедки.

Но в финальном варианте нужна и лебедка и колеса. С лебедкой все просто – оптимальным для УАЗа будет электродвигатель с тяговым усилием 9500 lbr.Колеса немного сложнее, но есть и готовые рецепты. Для обычных мостов (спайсер, «колхоз») максимальный размер колес, которые они могут без труда провернуть, составляет 33 дюйма; При установке занижающего комплекта в трансмиссию можно поставить колеса до 36 дюймов. Военные мосты легко справляются с 36 колесами в наличии, а с понижающим рядом легко крутят колеса до 38 дюймов и даже больше.

33-дюймовые шины устанавливаются без разреза кузова, достаточно лифта кузова на 6 см или аналогичного лифта подвески.Чтобы установить колеса большего размера помимо лифта, вам также потребуется вырезать арки. На этом можно не ограничиваться и еще обрезать пороги (на половину высоты ступени), а штатные топливные баки демонтировать, заменив на один увеличенного объема, установленный в задней части внедорожника.

Также в список необходимого оборудования входит шноркель (выведенный воздухозаборник) — без него о мало серьезной езде не может быть и речи. Подробнее о выборе и установке шноркеля вы можете прочитать в разделе снаряжения и снаряжения.

Было бы неплохо сделать

Использование электролебедки повлечет за собой дополнительные затраты на электроэнергию, поэтому желательно установить на автомобиль второй аккумулятор. Места под капотом УАЗа достаточно, чтобы, сделав нехитрый крепеж, второй аккумулятор можно было разместить рядом со штатным.

Чтобы при езде по бродам вода не попала в трансмиссию, сапуны лучше вывести вверх (в подкапотное пространство или полости кузова).

Штатный свет УАЗ не выдерживает никакой критики, и при езде по бездорожью в темное время суток без хорошей светотехники все может закончиться плачевно. Поэтому стоит озаботиться установкой дополнительных фар и (или) модернизацией имеющихся.

Чтобы уберечь лобовое стекло от веток и сучков, и стремящихся разбить его при движении по лесу, между крыльями и крышей или, если планируется силовой обвес, между кенгурином и верхним багажником можно натянуть рейлинги (отводные кранцы) из металлического троса.Если на автомобиле изначально отсутствует гидроусилитель руля, то его необходимо установить при переходе на колеса увеличенной размерности, т.к. поворота на бездорожье на опущенных до минимального давления грязевых шинах нормальной физической прочности может не хватить. Рулевой демпфер тоже поможет. На потолке автомобиля можно сделать несколько сетчатых карманов для оборудования, боящегося влаги, чтобы надежно защитить его при прохождении глубоких бродов. (Если вы думаете, что УАЗ достаточно герметичен, чтобы вода не попадала в салон, то вы фатально ошибаетесь.)

И, конечно же, туристический автомобиль получит радиосвязь и навигационную систему.

Еще одна полезная доработка — вывод на крышу выхлопного тракта. Днище УАЗа имеет множество технических отверстий и просто щелей, через которые в салон автомобиля попадает угарный газ, что может привести к фатальным последствиям. Глушитель на крыше и герметичная выхлопная система защитят вас от отравления.

Полезные излишества

Если вы поставили перед собой задачу превратить свой УАЗ не только в суперпроходимый, но и в мегакомфортный внедорожник и готовы положить на алтарь этой цели внушительные деньги, то вот список дополнительных переделок, которые уж точно не будет лишним в борьбе с бездорожьем.

Снять тормозные барабаны и заменить на дисковые тормоза — это поможет сохранить работоспособность тормозной системы после преодоления водных преград и избавит от постоянного лайнера. Штатные сиденья заменить на спортивные с умеренной боковой и нижней поддержкой, пол и борта корпуса лодки обшить алюминиевым листом через шумо- и теплоизоляцию. Так в салоне будет намного комфортнее находиться и к тому же не придется тратиться на пылесос и химчистку салона, пол после езды по грязи легко моется керхером.Машина может быть оборудована пневматической системой с подкачкой колес и возможностью использования пневмоинструмента. Задние фонари и габаритные огни переделать на диодные — это поможет избежать постоянного дрожания лампочек и потери контакта — болезни УАЗа.

Столько всего можно сделать, глаза разбегаются, но не спешите строить, начните ездить на стандартной машине… Во-первых, это позволит вам отточить навыки пилотирования по бездорожью, а во-вторых, вы сможете принимать решения о необходимости тех или иных переделок на основе собственного опыта.

Чтобы добавить комментарий, необходимо зарегистрироваться.

Как правильно модифицировать «козлика» для бездорожья

В прошлом номере нашего журнала (ОРД №11/2011) мы начали разговор об УАЗе и нюансах его выбора и покупки. Теперь обсудим следующий этап — доводку для эксплуатации по бездорожью. Ведь грамотная подготовка значительно повысит проходимость, а неправильная только потратит деньги.

Прежде чем приступить к подготовке УАЗа, следует определиться с концепцией.Потому что построить одновременно экспедиционный «проходимец» и гоночную машину не получится. Разные марки и модели более или менее приспособлены к определенным условиям. УАЗ 469 и его модификации — машины для тяжелого бездорожья, их стихия — минимум асфальта, максимум грязи. В этой статье я дам несколько советов, какие именно улучшения следует делать и в какой последовательности. Разделим их на несколько групп по значимости.

Без чего не обойтись

Первое, что необходимо установить на свой внедорожник, это грязевые колеса и лебедку.Если вы много путешествуете на одной машине, и нет возможности купить сразу и колеса и лебедку, лучше начать с лебедки, т.к. именно она способна убрать застрявший внедорожник, колеса помогают достать меньше заедают, но не исключают такой возможности, скорее, наоборот, провоцируют езду по более грязной трассе, что, как правило, приводит к необходимости использования лебедки.

Но в финальном варианте нужна и лебедка и колеса. С лебедкой все просто — электродвигатель мощностью 9.5 литров будет оптимальным для УАЗа. с участием. Колеса немного сложнее, но есть и готовые рецепты. Для обычных мостов (спайсер, «колхоз») максимальный размер колес, которые они могут без труда провернуть, составляет 33 дюйма; При установке занижающего комплекта в трансмиссию можно поставить колеса до 36 дюймов. Военные мосты легко справляются с 36 колесами в наличии, а с понижающим рядом легко крутят колеса до 38 дюймов и даже больше.

Хорошо бы сделать

Использование электролебедки повлечет за собой дополнительные затраты на электроэнергию, поэтому желательно установить на автомобиль второй аккумулятор.Места под капотом УАЗа достаточно, чтобы, сделав нехитрый крепеж, второй аккумулятор можно было разместить рядом со штатным.

Чтобы при езде по бродам вода не попала в трансмиссию, сапуны лучше вывести вверх (в подкапотное пространство или полости кузова).

Штатный свет УАЗ не выдерживает никакой критики, и при езде по бездорожью ночью без хорошей светотехники все может закончиться плачевно.Поэтому стоит озаботиться установкой дополнительных фар и (или) модернизацией имеющихся.

Для защиты лобового стекла от веток и сучков, и тех, кто норовит разбить его при езде по лесу, между крыльями и крышей или, если планируется силовой обвес, могут быть установлены рейлинги (брызговики) из металлического троса тянут между кенгурином и верхней частью туловища. Если на автомобиле изначально отсутствует гидроусилитель руля, то его необходимо установить при переходе на колеса увеличенной размерности, потому что его может не хватить для поворота грязевых шин, заниженных до минимального давления на бездорожье.Рулевой демпфер тоже поможет. На потолке автомобиля можно сделать несколько сетчатых карманов для оборудования, боящегося влаги, чтобы надежно защитить его при прохождении глубоких бродов. (Если вы думаете, что УАЗ достаточно герметичен, чтобы вода не попадала в салон, то вы фатально ошибаетесь.)

И, конечно же, туристический автомобиль получит радиосвязь и навигационную систему.

Полезные излишества

Если вы поставили перед собой задачу превратить свой УАЗ не только в суперпроходимый, но и в мегакомфортный внедорожник и готовы положить на алтарь этой цели солидные деньги, то вот вам перечень дополнительных переделок, которые уж точно не будут лишними в борьбе с бездорожьем.

Снятие тормозных барабанов и замена их на дисковые тормоза — это поможет сохранить эффективность тормозной системы после прохождения водных преград и устранит постоянный вкладыш колодок. Штатные сиденья заменить на спортивные с умеренной боковой и нижней поддержкой, пол и борта корпуса лодки обшить алюминиевым листом через шумо- и теплоизоляцию. Так в салоне будет намного комфортнее находиться и к тому же не придется тратиться на пылесос и химчистку салона, пол после езды по грязи легко моется керхером.Машина может быть оснащена пневматической системой с подкачкой колес и возможностью использования пневматических инструментов. Задние фонари и габаритные огни следует переделать на диодные — это поможет избежать постоянного дрожания лампочек и потери контакта — болезни УАЗа.

Столько всего можно сделать, глаза разбегаются, но не спешите строить, начните водить стандартную машину. Во-первых, это позволит вам отточить навыки вождения по бездорожью, а во-вторых, вы сможете принимать решения о необходимости тех или иных переделок, исходя из собственного опыта.

Внедорожный тюнинг УАЗ «Хантер» позволяет улучшить ходовые и другие характеристики автомобиля. Эта машина выполнена на базе военной серии 469. Внедорожник отличается высокой проходимостью за счет универсальности, специфической колесной формулы и особой геометрии кузова. Эта техника – настоящий клад для любителей модернизации.

Улучшение колес

На первом этапе тюнинга УАЗ «Хантер» для бездорожья целесообразно заменить колеса.Эта операция стоит недешево, но без нее дальнейшие доработки не имеют особого смысла. В качестве альтернативы родным колесам берут увеличенные грязевые аналоги. В стандартной версии рассматриваемый автомобиль комплектуется «башмаками» типа 235/70 R-16. Кроме того, больший диаметр колес увеличит клиренс и показатель проходимости, что позволит безопасно преодолевать самые сложные участки. Лучше всего использовать шины 35″ (315/75).

Модификация резины и рисунок протектора полностью зависят от предполагаемой области эксплуатации будущего вездехода.Целесообразно устанавливать диски меньшего размера (например, 15 дюймов), ввиду их доступности и дешевизны. Стоимость этого шага зависит от производителя шин и дисков.

Кузов и узел подвески

Логично, что внедорожный тюнинг УАЗ «Хантер» продолжается подготовкой арок под обновленные колеса. Сначала нужно поднять кузов над рамой. На данном этапе планируется установка специальных прокладок между кузовом и деталями рамы.При необходимости подрезаются арки крыла. Выполнение такого люфта помогает преодолевать участки с валунами и другими значительными препятствиями.

Вам также потребуется обновить подвеску автомобиля. Обновленная сборка помогает улучшить взаимодействие между большими колесами и приподнятым кузовом, еще больше улучшая проходимость. Стандартные элементы заменены на увеличенные по ходу дела амортизаторы и добавлены дополнительные рессорные листы.

Установка лебедки

Такая конструкция позволит вашему квадроциклу выходить из самых сложных ситуаций.Поэтому при тюнинге своего УАЗ «Хантер» на бездорожье своими руками не игнорируйте этот элемент. А если сделать два варианта, спереди и сзади, то можно будет форсировать районы, которые танку не под силу.

Для крепления к вездеходу подойдет гидравлическая или электрическая лебедка. К выбору нужно подходить ответственно и серьезно. Модели с электрическим подъемником более распространены, так как подходят ко всем джипам. Они просты в установке и обслуживании, имеют хорошую мощность, приемлемую стоимость, работают автономно.К недостаткам таких модификаций можно отнести высокое энергопотребление, что требует установки дополнительной батареи.

Силовой обвес

Дальнейший тюнинг УАЗ «Хантер» для бездорожья продолжается установкой обновленного обвеса. Монтируется мощный бампер, его можно приобрести в магазине или приварить самостоятельно. Во втором случае элемент получится мощнее и дешевле, а после контакта с препятствием его не составит труда отремонтировать.

Внедорожник защищен от боковых ударов с помощью силовых порогов, которые одновременно служат упором для хай-джека. Также поставили защиту на топливные баки. Для преодоления условий бездорожья необходимо защитить двигательную часть, рулевые тяги. Кузов, лобовое стекло и элементы светотехники спасут от ударов ветками специальные бамперы.

Блокировка моста, система ELMO, шноркель, герметизация

Продолжаем дальнейший тюнинг УАЗ «Хантер» для бездорожья своими руками.На фото ниже показаны почти все ранее упомянутые операции. Дальнейшие действия выглядят примерно так:

Доп тюнинг УАЗ «Хантер» для бездорожья

Фото в начале статьи демонстрирует, какого красавца можно сделать своими руками из стандартной версии » Охотник». Совершенствование тормозной системы станет важным при переделке автомобиля под вездеход. Спереди желательно также установить дисковые элементы, что позволит улучшить передвижение не только по бездорожью, но и по обычной дороге.Кроме того, диски самоочищаются, в отличие от барабанных аналогов.

Дополнительный багажник, хоть и не влияет на проходимость, тем не менее, позволит перевезти весь необходимый груз и технику. Также на ней часто располагаются дополнительные точечные светильники. Следует учитывать, что для доступа к указанному элементу потребуется установка лестницы.

Мелкие доработки

Как сделать тюнинг УАЗ «Хантер» для условий бездорожья рассмотрено выше.Дополнительно можно модернизировать экстерьер, интерьер и аксессуары, что добавит комфорта и оригинальности. В данном направлении проводятся следующие работы:


Исход

Модернизация автомобиля УАЗ «Хантер» для повышения проходимости требует соблюдения трех основных этапов: замена колес, переделка кузова и усиление подвески. При правильном выполнении всех операций параметры автомобиля значительно улучшатся. Однако если вы хотите сделать настоящий и уникальный вездеход, вам потребуется провести ряд дополнительных манипуляций.В любом случае тюнинг своими руками выгоднее приобретения дорогого импортного внедорожника.

Подготовленный к серьезному бездорожью УАЗик – это не только хороший проходимец, но и красивый, стильный внедорожник, привлекающий внимание, заставляющий оборачиваться прохожих. По сравнению с подготовкой подготовленный УАЗ требует значительно меньше денег на тюнинг. В России выбор запчастей для подготовки автомобиля УАЗ с каждым годом увеличивается.

Вот несколько фотографий подготовленных автомобилей УАЗ…

Красиво оформленный УАЗ Хантер

С установленным силовым комплектом от OJeep и расширителями арок Bushwaker … Лебедки не хватает для бездорожья…


Подготовлено УАЗ 31519 на военных мостах

Хозяин этого автомобиля подошёл к его подготовке с душой. Кузов полностью сварен и обработан, окрашен черной матовой краской под лак, военные мосты с дисковыми тормозами и замками, 35-дюймовая резина Nokian Vatiiva MT, силовой обвес по кругу, две лебедки, эдакий силовой внешний каркас безопасности и многое другое. более.



Подготовлено УАЗ Хантер

УАЗ из Омска, полностью подготовленный для охоты, рыбалки, бездорожья…


Мосты усилены, установлено сцепление «ЛЮК», главный тормозной цилиндр от газели, замки передние и задние — пневматические «СПРУТ», рулевой демпфер — «РАНЧО», пневмоподвеска — регулируется на любую жесткость и высоту от салон (a-ride.ru), резина CL-18 (36/12,5/16), кованые разборные японские диски «ЭПСИЛОН» с внутренним бэдлоком из трубы ПНД, внедорожные колеса сдуваются до 0 атмосфер, лебедка ВИНЧ (6 тонн) с кевларовым тросом, силовые бампера передний и задний, а также силовой багажник и лестница на крышу — «РИФ», фары диодные, на крыше и по бокам диодные люстры, шноркель, 2 новые батареи повышенной емкости подключены через систему развязки «УРА», передние сиденья заменены на более удобные, насос ГУРА «ZF», основная печка «УС», доп под пассажирское сиденье , лобовое и заднее стекла, а также боковые зеркала с подогревом.

Даже жалко ездить на таком УАЗе по бездорожью. Но заводить только ради красоты и понты глупо. УАЗ должен проехать там, где другие не могут.

Карбюратор УАЗ 31519 на военные мосты

УАЗ

из Брянска на вояках, с колесами Ф-Бел 160м, и качественным силовым обвесом от Ojeep.ru.


Подготовлено УАЗ 31519 Брянский партизан на военных мостах

Салон отделан рифленым алюминием… Задний ряд сидений снят, вместо него сделаны откидные сиденья от УАЗ Патриот (дополнительные установлены в багажнике Патриота).


УАЗ Брянский партизан — органайзер для вооружения

УАЗ Ратибор — подготовлен как снегоболотоход

Полностью переработанный УАЗ от Soliton. Разрабатывался как снегоболотоход с высокой проходимостью, на колесах К-58 от БТР с мостами от легендарного ГАЗ-66. На оси установлены дисковые тормоза. Высокое передаточное число главных пар осей обеспечивает разгрузку элементов трансмиссии автомобиля.



Для обеспечения плавности хода в подвеске каждого колеса используются двойные пружинно-демпфирующие блоки.

Высокая устойчивость автомобиля обеспечивается низким центром тяжести. Угол опрокидывания автомобиля составляет 47°.

Высокая посадка водителя и пассажиров обеспечивает отличный обзор на дороге и очень высокую пассивную безопасность. Кузов автомобиля обтянут четырьмя мощными колесами.

Свесы

Zero обеспечивают феноменальную геометрическую проходимость по бездорожью.

При движении по дорогам и в городе автомобили естественно держат поток, не создавая ни малейшего дискомфорта водителю.Динамика авто вполне приемлемая для городского и загородного движения.





Бюджет подготовлен УАЗ Дракон

Этот УАЗ проехал много сотен километров по бездорожью, участвовал в соревнованиях, но не профессионально. Сделан лифт кузова и подвески, установлены самодельные бампера и багажник, лебедка ComeUp, колеса мудзиллы 35 maxxiss. На УАЗ изначально стояли военные мосты. С ними 35 колеса крутить гораздо легче, чем на других мостах УАЗ.



Бюджетный УАЗ 31519 на военных мостах с 35 шинами Maxxiss Mudzilla
Зеленый УАЗ подготовленный для Trophy УАЗ Буханка на военных мостах с 35 шинами Simex

Мосты УАЗ заменены на военные, установлены 35 шины Simex Extreme Trekker, подвеска , переделан салон, установлен силовой обвес, автономный отопитель, инвертор и многое другое. Автомобиль полностью готов к путешествию с комфортом.

Отечественный автомобиль УАЗ фактически является конструктором, позволяющим сделать из него уникальный, функциональный внедорожник.

В зависимости от умений владельца и наличия финансов можно подготовить УАЗ для абсолютно любых задач, будь то автомобиль лесника или экспедиционный для дальних и длительных автономных путешествий.

Новый отечественный внедорожник

Настоящий внедорожник, которым, без сомнения, является УАЗ Патриот, создан для серьезных испытаний. Тем не менее, он также требует предельного внимания к себе. Существенная доработка, которая необходима при подготовке УАЗ Патриот к бездорожью, зависит от конкретных условий предполагаемых испытаний.

УАЗ Патриот относится к категории автомобилей, которые имеют серьезные и разнообразные возможности для дооборудования или тюнинга.

Что выделяет внедорожник?

Конструкция автомобиля определяет способность преодолевать серьезные дорожные препятствия. Для этого, как и положено, весь полный привод жесткий, без возможных муфт или установки передней независимой подвески. По конструкции имеет много общего с устройством УАЗ 469 или аналогичной машины в кузове фургон — УАЗ Буханка.В то же время именно из-за использования не самых прогрессивных конструкторских решений все эти агрегаты демонстрируют низкую надежность.

Например, сцепление, которое было возвращено в автомобиль несколько лет назад (с 2003 по 2009 год устанавливалась конструкция LuK), не может похвастаться не только плавностью работы, но и не отличается долговечностью.

Нам нужно подготовиться к такой дороге

Среди прочих можно отметить следующие ненадежные узлы и детали внедорожника.

  1. Радиатор охлаждения — неудачное расположение приводит к перегреву двигателя в экстремальных условиях.
  2. Муфта вентилятора системы охлаждения — Частые неисправности.
  3. Амортизаторы подвески — недостаточная энергоемкость.
  4. Раздаточная коробка — повышенный шум, частые отказы при сильных нагрузках.

Ступени подготовки к бездорожью

Приступая к такому интересному делу, как доводка УАЗ Патриот, следует выделить те операции, которые не требуют серьезного вмешательства в конструкцию автомобиля.Также необходимо определить действия по технической настройке машины. Некоторые варианты потребуют финансовых затрат, а другие – лишь определенной внимательности и заботливых рук мастера.

Самым простым способом увеличения дорожного просвета является установка серьезной внедорожной резины … Для Патриота можно выбрать вариант с боковыми грунтозацепами размерностью 235/85R16. Это не только увеличивает дорожный просвет на 25 мм и позволяет цепляться за грунт даже в сильной грязи, но и дополнительно повышает комфортность езды.Сама конструкция шины рассчитана на более жесткие внешние воздействия.

Комплектация Патриота

Вторым элементом, не требующим серьезного вмешательства в конструкцию, является лебедка. Без его установки бездорожье не покорить. Выбирая из возможных вариантов, следует учитывать ненадежность китайских устройств и высокое потребление тока аналогами из США. В этой ситуации самым простым решением может стать установка отечественной лебедки «Спрут».Эта модель не только подходит по грузоподъемности (выдерживает 4 тонны), но и в паре с заменой штатного бампера не вызовет затруднений при осмотре.

Обязательно при подготовке к бездорожью необходимо предусмотреть установку спереди и сзади специальных проушин для мощного домкрата, который сможет выручить ваш УАЗ Патриот из любой неприятной ловушки.

Во время внедорожных испытаний непременно встанет вопрос о микроклимате в салоне, ведь не всегда будет возможность держать окна открытыми.А учитывая, что кондиционер может вытягивать значительное количество необходимой энергии или может выйти из строя, рекомендуется брать в дорогу обычный вентилятор.

Конструктивные улучшения

Требуется переделка трансмиссии автомобиля.

  1. Несмотря на возвращение проверенного временем сцепления, все же желательно заменить его на деталь LuK. Специалисты рекомендуют использовать корзину этой фирмы с установкой омедненного ведомого диска, к которому прилагаются износостойкие керамические колодки.
  2. Обязательное усиление требуется для чулок полуоси. Для переднего моста усиление осуществляется привариванием обычных косынок на полуось, а для задней полуоси лучше использовать короба, надеваемые сверху, которые также привариваются.

В передней подвеске следует усилить шкворневые соединения, так как УАЗ давно разработал вариант узла с коническими опорными подшипниками. Это, без сомнения, более надежная конструкция, которая нигде не заглохнет ваш УАЗ Патриот в колее.

Ввиду указанной проблемы низкого энергопотребления амортизаторов лучше заменить и их. В зависимости от типа устанавливаемого устройства может потребоваться подготовка места крепления. Среди распространенных вариантов специалисты рекомендуют американские амортизаторы Rancho или европейские амортизаторы Koni. На практике также используются спаренные амортизаторы, что делает подвеску просто непробиваемой.

Модернизированная подвеска внедорожника

При модернизации подвески необходимо предусмотреть кроме амортизаторов установку длинноходных пружин и гидравлических (вместо обычных резиновых) отбойников.Пройдя такую ​​подготовку, УАЗ будет способен даже на небольшие прыжки.

Повышение проходимости за счет подключения полного привода также возможно с модификациями. Чтобы иметь возможность увеличить скорость и удобство такого включения, целесообразно использовать блокировку дифференциала с помощью пневматического устройства. Правда, потребуется установка дополнительного потребителя энергии. Компрессор можно установить в багажном отделении… Не стоит расстраиваться из-за потери места, ведь компрессор можно использовать в пути не один раз.

Практика эксплуатации УАЗ Патриот неоднократно показывала, что установленные штатные поршни не выдерживают серьезных нагрузок. Поэтому механикам стоит поколдовать и установить кованые поршни с плоским днищем, которые послужат верой и славой в сложнейших условиях бездорожья.

Обязательно обращайте внимание на технические жидкости, используемые в агрегатах. Для мотора рекомендуется использовать только синтетическое масло. А для деталей трансмиссии необходимо подобрать такую ​​смазку, которая не изменила бы своих свойств даже после попадания внутрь коробки или мостов определенного количества воды.Ничего не поделаешь — дань бездорожью.

Небольшим работам также следует уделить внимание. В частности, со времен тюнинга УАЗ 469 можно перенять практику установки дополнительных опор двигателя.

Не лишним будет установить более производительный медный радиатор, что повысит тепловую отдачу системы охлаждения.

Устанавливайте защитную трубку только при необходимости. Он может понадобиться только для ралли, но если вы планируете эксплуатировать в условиях местного бездорожья, перекраивать салон вам вряд ли захочется.

Подготовка к бездорожью требует немалой работы, и не каждый может справиться с ней самостоятельно. Но если вы знаете, что бездорожье в вашем регионе бывает 8 месяцев в году, то, пожалуй, трата времени, денег и сил вполне оправдана. После этого ваш внедорожный УАЗ будет служить вам верой и правдой.

Российская Федерация: Ситуация в Чечне снова накаляется — Российская Федерация

Умалт Чадаев

В Чечне недавно разговоры о возможных крупномасштабных атаках сепаратистских группировок

ЧЕЧНЯ — Несмотря на кажущуюся спокойствие и безмятежность, ситуация в Чеченской Республике начинает ухудшаться.Местные правоохранительные органы и военные значительно активизировали свою деятельность.

Местные жители говорят, что ночью там заметно увеличилось присутствие сотрудников правоохранительных органов на улицы Грозного. В воинских частях в последнее время начали создавать мобильные блокпосты на многочисленных объездных дорогах, огибающих чеченскую столицу, и они обычно усилены броней. Все это ведет люди полагают, что серьезное ухудшение ситуации в республике может произойти в ближайшее время.

«Несколько дней назад я возвращался в Грозный из Ачхой-Мартановского района с племянником. Мы ехали ночью по объездной дороге, ведущей в Старопромысловский район, и наткнулся на группу солдат. Они были на автомобилях Урал и УАЗ, в сопровождении БТР. Все они были в масках». — говорит Алхазур, 49-летний житель Грозного.

«Обыскали наш «Жигули», включая все пассажирское пространство, багаж, даже под сиденьями.Потом взяли наши паспорта и сверили по какому-то списку», он сказал. «Когда я спросил, зачем они это делают, один из них ответил: «Ваш Докка Умаров только что получил крупную сумму денег от за границей, и он сейчас что-нибудь затеет. Итак, мы приступаем к работе. После обыска нас отпустили, добавив рекомендацию что мы не должны ехать ночью».

Тем временем приходят отчеты из разных частях республики, особенно горной части, что небольшие группы партизан были замечены вблизи населенных пунктов.А несколько недель назад даже утверждалось, что сепаратисты создали свои блокпосты в окрестностях одного-двух сел Грозненского района. Упоминалось даже село Пригородное, которое находится всего в нескольких километрах к югу от чеченской столицы.

Еще одна серьезная проблема на данный момент Чеченское правительство представляет собой ситуацию, созданную тем, что многие молодые мужчины пополняют ряды партизан. Утверждается даже, что десятки правоохранителей перешли на сторону сепаратистов.Рамзан Кадыров недавно заявил, что сообщения о массовой вербовке молодых чеченцев мужчины в партизанских отрядах не соответствуют действительности.

«Кто-то умышленно обостряет ситуацию, распространяя слухи о том, что к сопротивление. Это неправда, и чеченские власти, администрация и местная полиция должны работать над повышением осведомленности в народе, — говорит он. — В общем, кажется, что эти это мужчины, совершившие определенные преступления и пытающиеся избежать правосудия.Некоторые могут быть полицейскими, а другие — обычными гражданами».

Тем не менее, серьезность Развитие ситуации было подчеркнуто 22 мая обращением, переданным на местного телевидения муфтием Чечни Султаном Мирзоевым, который сказал, что некоторые два десятка молодых людей присоединились к партизанам за последние месяцы, и это не будет амнистии для таких лиц, которые «либо найти свою смерть в горах или провести свою жизнь в тюрьме».

Что лидеры чеченских сепаратистов серьезны в своих намерениях, видно по президенту Ичкерии Докке Широко распространенное обращение Умарова к сотрудникам правоохранительных органов.В нем ичкерийский лидер призвал их оставить службу и вернуться в их дома, обещая им амнистию взамен. Умаров планирует расправиться с теми, кто не подчиняется.

Точная численность боевиков-сепаратистов подразделений, действующих в Чеченской Республике, до сих пор остается неизвестным. Разные агентства и власти приводят кардинально разные цифры. Этой весной, Рамзан Кадыров заявил, что там всего несколько десятков местных боевиков и пара сотен арабских наемников все еще действовала.Тогда лучший русский генерал, заместитель министра внутренних дел Аркадий Еделев, оценил силы чеченских сепаратистских сил численностью около 450 «штыков», разделенных на 37 «бандитских группировок».

В то же время недавно назначенный Президент Рамзан Кадыров пообещал «добить» сопротивление внутри два-три месяца. «Контртеррористическая операция» была во всех смыслах и цели завершены. «Могу с полной уверенностью заявить что Чеченская республика самый стабильный регион в России.Эти это не просто слова, это факты. Экстремальные ситуации могут возникнуть в любой стране — в Лондоне, Нью-Йорке, Париже или где-либо еще, но в целом Чечня стабильна», — сказал Кадыров на пресс-конференции в Грозном.

Однако оптимистичные заявления руководства республики и российских военных об «окончательном победа» над чеченскими боевиками были, как и нынешняя ситуация шоу, далекое от реальности. Сепаратисты не только оправились от тяжелого потери в прошлом году (когда и президент Ичкерии Абдул-Халим Садуллаев и пресловутая «русская террористка №1».1″ Шамиль Басаев убит), но и готовы к активным действиям. Недавно были регулярные сообщения из горной части Чечни о нападениях на военнослужащих и перестрелки между небольшими группами партизан и членами правоохранительных органов.

«У нас есть информация, что несколько недели назад группы вооруженного сопротивления закупили около 400 комплектов обмундирования, около половина из которых была в полицейской форме. Партизаны, вероятно, планируют провести серию крупных атак, маскируясь под силовиков или члены правительственных структур.В правоохранительных органах ситуация в подконтрольной республике, а ожидать можно чего угодно», — сказал чеченец. говорит полицейский.

УНП ООН ремонтирует пограничный пост в Таджикистане за счет средств, предоставленных правительством США

УНП ООН ремонтирует пограничный пост в Таджикистане за счет средств, предоставленных правительством США

Отремонтированный пост пограничной охраны в поселке Ёл Шуробадского района был официально открыт на церемонии 14 мая, на которой присутствовали представители пограничной службы, УНП ООН и посольства США.Этот удаленный пограничный пост стратегически расположен на реке Пяндж, которая разделяет Таджикистан и Афганистан. Правительство США оплатило оборудование и ремонт. Общая стоимость составила 450 361 доллар США. Управление ООН по наркотикам и преступности руководило работой, которая была заключена через подрядчика из Душанбе. Помимо строительства на объекте «Ёл», заставе погранвойск были поставлены грузовик «Камаз», джип «УАЗ», технические средства для обнаружения наркотиков.

УНП ООН осуществило ремонт на пограничной заставе Йол, финансируемый правительством США.В числе благоустройства: реконструкция и капитальный ремонт солдатских казарм и офицерских семейных жилых помещений, строительство вспомогательной кухни и кладовых, строительство новых душевых и санузлов, улучшение системы водоснабжения и наружной канализации, установка системы отопления с 3-мя котлами на твердом топливе. с естественной циркуляцией воды и системой вентиляции, усиленной охраной периметра и отремонтированным классом, арсеналом и кабинетами.

Этот новый пост повысит безопасность границы между двумя округами, предоставив улучшенные условия для размещения как пограничников, так и специалистов по борьбе с наркотиками с целью пресечения деятельности организаций, занимающихся торговлей наркотиками, и изъятия запрещенных наркотиков.Сотрудник INL посольства США Энн Карсон прокомментировала, что «необходимы совместные усилия, чтобы остановить угрозу со стороны транснациональных организаций, занимающихся незаконным оборотом наркотиков, действующих здесь, в Таджикистане, и за границей в Афганистане. Этот новый объект поможет пограничной службе контролировать этот участок граница.»

Проект УНП ООН «Усиление контроля на таджикско-афганской границе» осуществляется при финансовой поддержке посольства Соединенных Штатов Америки с 1999 года. Таджикистан имеет общую границу с Афганистаном протяженностью 1344 км, которую трудно охранять из-за чрезвычайно высоких гор, которые соединены отдаленными горными перевалами.

Гэри У. О’Хара, советник правоохранительных органов УНП ООН, который координирует пограничный проект, заявил: «Героин, который пересекает реку здесь, в Йоле, попадает в Россию и Европу. Это самое начало того, что мы называем «Северным маршрутом». Нам предстоит пройти долгий путь, но этот новый пост должен помочь пограничникам пресечь поток наркотиков, проходящий через этот район».

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
