Стабилизатор напряжения 220в для дома своими руками схема

Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает. Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания.

Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками.

Имеются допуски на изменение напряжения не более 10% от номинального значения (220 В). Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую. Но идеальной электрической сети не бывает, и величина напряжения в сети часто меняется, усугубляя тем самым работу подключенных к ней устройств.

Электрические приборы отрицательно реагируют на такие капризы сети и могут быстро выйти из строя, потеряв при этом свои заложенные функции.

Чтобы избежать таких последствий, люди применяют самодельные приборы под названием стабилизаторы напряжения. Эффективным стабилизатором стал прибор, выполненный на симисторах. Как сделать стабилизатор напряжения своими руками мы и рассмотрим.

Характеристика стабилизатора

Это устройство стабилизации не будет иметь повышенную чувствительность к изменениям напряжения, подающегося по общей линии. Сглаживание напряжения будет производиться в том случае, если на входе напряжение будет находиться в пределах от 130 до 270 вольт.

Включенные в сеть устройства будут питаться напряжением, имеющим величину от 205 до 230 вольт. От такого прибора можно будет питать электрические устройства, суммарная мощность которых до 6 кВт. Стабилизатор будет производить переключение нагрузки потребителя за 10 мс.

Устройство стабилизатора

Схема устройства стабилизации.

Стабилизатор напряжения по указанной схеме имеет в своем составе следующие части:

  1. Питающий блок, в который входят емкости С2, С5, компаратор, трансформатор, теплоэлектрический диод.
  2. Узел, задерживающий подключение нагрузки потребителя, и состоящий из сопротивлений, транзисторов, емкости.
  3. Выпрямительного моста, измеряющего амплитуду напряжения. Выпрямитель состоит из емкости, диода, стабилитрона, нескольких делителей.
  4. Компаратора напряжения. Его составными частями являются сопротивления и компараторы.
  5. Логического контроллера на микросхемах.
  6. Усилителей, на транзисторах VТ4-12, резисторов, ограничивающих ток.
  7. Светодиодов в качестве индикаторов.
  8. Оптитронных ключей. Каждый из ник снабжается симисторами и резисторами, а также оптосимисторами.
  9. Электрического автомата, либо предохранителя.
  10. Автотрансформатора.

Принцип действия

Рассмотрим, как функционирует стабилизатор напряжения, выполненный своими руками.

После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов.

Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться.

Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка.

Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход.

Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Стабилизатор напряжения и его особенности

Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций.

Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод.

Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2.

Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху.

Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита.

Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату.

Изготовление трансформаторов

Изготовить трансформаторы Т1 и Т2 можно самостоятельно. Для Т1, мощность которого 3 кВт, необходимо применить магнитопровод с поперечным сечением 1,87 см2, и 3 провода ПЭВ – 2. 1-й провод диаметром 0,064 мм. Им наматывают первую катушку, с количеством витков 8669. Другие 2 провода применяются для образования остальных обмоток. Провода на них должны быть одного диаметра 0,185 мм, с числом витков 522.

Чтобы не изготавливать самому такие трансформаторы, можно применить готовые варианты ТПК – 2 – 2 х 12 В, соединенные последовательно.

Чтобы изготовить трансформатор Т2 на 6 кВт, применяют магнитопровод тороидальной формы. Обмотку наматывают проводом ПЭВ – 2 с числом витков 455. На трансформаторе необходимо вывести 7 отводов. Первые 3 из них наматываются проводом 3 мм. Остальные 4 отвода наматываются шинами сечением 18 мм2. С таким сечением провода трансформатор не нагреется.

Отводы выполняют на таких витках: 203, 232, 266, 305, 348 и 398. Витки считают с нижнего отвода. В этом случае электрический ток сети должен поступать по отводу 266 витка.

Детали и материалы

Остальные элементы и детали стабилизатора для самостоятельной сборки приобретаются в торговой сети. Перечислим их перечень:

  1. Симисторы (отптроны) МОС 3041 – 7 шт.
  2. Симисторы ВТА 41 – 800 В – 7 шт.
  3. КР 1158 ЕН 6А (DА1) стабилизатор.
  4. Компаратор LМ 339 N (для DА2 и DА3) – 2 шт.
  5. Диоды DF 005 М (для VD2 и VD1) – 2 шт.
  6. Резисторы проволочные СП 5 или СП 3 (для R13, R14 и R25) – 3 шт.
  7. Резисторы С2 – 23, с допуском 1% — 7 шт.
  8. Резисторы любого номинала с допуском 5% — 30 шт.
  9. Резисторы токоограничивающие – 7 шт, для пропускания ими тока 16 миллиампер (для R 41 – 47) – 7 шт.
  10. Конденсаторы электролитические – 4 шт (для С5 – 1).
  11. Конденсаторы пленочные (С4 – 8).
  12. Выключатель, оснащенный предохранителем.

Оптроны МОС 3041 заменяются на МОС 3061. КР 1158 ЕН 6А стабилизатор можно менять на КП 1158 ЕН 6Б. Компаратор К 1401 СА 1 можно установить в качестве аналога LM 339 N. Вместо диодов можно использовать КЦ 407 А.

Микросхему КР 1158 ЕН 6А надо устанавливать на теплоотвод. Для его изготовления применяют алюминиевую пластинку 15 см2. Также на него необходимо установить симисторы. Для симисторов допускается применять общий теплоотвод.

Площадь поверхности должна превышать 1600 см2. Стабилизатор необходимо снабдить микросхемой КР 1554 ЛП 5, выступающей в качестве микроконтроллера. Девять светодиодов располагаются так, что попадают в отверстия на панели прибора спереди.

Если устройство корпуса не дает установить их таким образом, как на схеме, то их размещают на другой стороне, где расположены печатные дорожки. Светодиоды необходимо устанавливать мигающего типа, но можно монтировать и немигающие диоды, при условии, что они будут светиться ярким красным светом. Для таких целей применяют АЛ 307 КМ или L 1543 SRC — Е.

Можно выполнить сборку более простых исполнений приборов, но они будут иметь определенными особенностями.

Достоинства и недостатки, отличия от заводских моделей

Если перечислять достоинства стабилизаторов, изготовленных самостоятельно, то основным достоинством является низкая стоимость. Производители приборов часто завышают цены, а своя сборка в любом случае обойдется меньшей стоимостью.

Другим преимуществом можно определить такой фактор, как возможность простого ремонта своими руками устройства, Ведь кто, если не вы знаете лучше устройство, собранное своими руками.

В случае поломки хозяин прибора сразу найдет неисправный элемент и заменит его на новый. Простая замена деталей создается таким фактором, что все детали приобретались в магазине, поэтому их можно будет легко снова купить в любом магазине.

Недостатком самостоятельно собранного стабилизатора напряжения необходимо выделить его сложную настройку.

Простейший стабилизатор напряжения своими руками

Рассмотрим, каким образом можно изготовить самостоятельно стабилизатор на 220 вольт собственными руками, имея под рукой несколько простых деталей. Если в вашей электрической сети напряжение значительно снижено, то такой прибор подойдет вам как нельзя кстати. Чтобы его изготовить, понадобится готовый трансформатор, и несколько простых деталей. Лучше взять такой пример прибора себе на заметку, так как получается неплохое устройство, обладающее достаточной мощностью, например, для микроволновки.

Для холодильников и различных других бытовых устройств понижение напряжения сети очень вредно, больше чем повышение. Если поднять величину напряжения сети, применяя автотрансформатор, то во время уменьшения напряжения сети на выходе прибора напряжение будет нормальной величины. А если в сети напряжение станет в норме, то на выходе мы получим повышенное значение напряжения. Например, возьмем трансформатор на 24 В. При напряжении на линии 190 В на выходе устройства получится 210 В, при значении сети 220 В на выходе получится 244 В. Это вполне допустимо и нормально для работы бытовых устройств.

Для изготовления нам понадобится основная деталь – это простой трансформатор, но не электронный. Его можно найти готовый, либо изменить данные на уже имеющемся трансформаторе, например, от сломанного телевизора. Трансформатор будем соединять по схеме автотрансформатора. Напряжение на выходе будет получаться примерно на 11% выше напряжения сети.

При этом нужно соблюдать осторожность, так как во время значительного перепада напряжения в сети в большую сторону, на выходе устройства получится напряжение, которое значительно превышает допустимую величину.

Автотрансформатор будет добавлять к напряжению линии сети всего 11%. Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом.

Регулятор SA1 дает возможность, если нужно, подсоединять нагрузку потребителя без автотрансформатора. Конечно, это не полноценный стабилизатор, но зато для его изготовления не требуется больших вложений и много времени.

Справочник интегральных стабилизаторов напряжения. Импортные аналоги. Datasheets

Справочник интегральных стабилизаторов напряжения. Импортные аналоги.

В справочнике представлены микросхемы серий К142ЕН, К1277ЕН, К1278ЕН и К1156ЕН.
Микросхемы серии К142ЕН и КР142ЕН в настоящее время выпускаются заводом ВЗПП (Воронеж)
Сайты
отечественных производителей стабилизаторов
Главная страница
Оставить только серию КР142







НаименованиеАналогPDF Imax, AUвых, ВПрим. Краткое описание

Параллельные стабилизаторы (регулируемый прецизионный стабилитрон):

-параметрические стабилизаторы напряжения

КР142ЕН19TL4312%0,12,5…30 параметрический стабилизатор напряжения TL431 и отечественный аналог К142ЕН19
К1156ЕР5TL431 1%0,12,5…36 параметрический стабилизатор напряжения TL431 pdf, характеристики

Стабилизаторы с фиксированным напряжением:

К1278ЕН1.52%0,8…51,5 ВLow Dropлинейный низковольтный интегральный стабилизатор напряжения К1278ЕН
К1278ЕН1.82%0,8…51,8 ВLow Drop линейный стабилизатор напряжения с малым падением напряжения между входом и выходом

К1278ЕН2. 52%0,8…52,5ВLow Drop микросхема стабилизатор напряжения на 2,5В
К142ЕН26LT1086  32,5 ВLow Drop линейный интегральный стабилизатор напряжения К142ЕН26 «Low drop» на напряжение 2.5В
К142ЕН25LT1086  32,9 ВLow DropК142ЕН25 представляет собой линейный стабилизатор напряжения 3 вольта с малым падением напряжения между входом и выходом

К1277ЕН34%0,13 ВLow Drop интегральный стабилизатор напряжения К1277ЕН3 на напряжение 3 вольта
КР1170ЕН3LM2931 5%0,13 ВLow Dropинтегральный стабилизатор напряжения К1170ЕН3 на напряжение 3 вольта
КР1158ЕН3 (А-Г)2%0,15. ..1,23 ВLow Drop микросхема стабилизатор напряжения на 3В
К1277ЕН3.34%0,13,3 ВLow Drop микросхема стабилизатор напряжения 3.3В
КР1158ЕН3.3 (А-Г)2%0,15…1,23,3 ВLow Dropмикросхема стабилизатор напряжения на 3.3В
К142ЕН24LT1086  33,3 ВLow Drop микросхема стабилизатор напряжения КР142ЕН24 на 3.3В с малым падением
К1278ЕН3.32%0,8…53,3 ВLow Dropинтегральный стабилизатор напряжения 3.3 вольта

КР1170ЕН4LM2931 5%0,14 ВLow Dropинтегральный стабилизатор напряжения 3 вольт
КР142ЕН17А5%0,044,5ВLow DropКР142ЕН17А — интегральный стабилизатор напряжения на 4. 5 вольт. В datasheet приведены характеристики, цоколевка, применение

КР142ЕН17Б5%0,04Low Dropмикросхема КР142ЕН17Б — стабилизатор напряжения на 5В
К1277ЕН5MC78L054%0,1Low Dropмаломощный стабилизатор напряжения 5 вольт
КР1170ЕН5LM2931 5%0,1Low Dropинтегральный стабилизатор напряжения 5 вольт
КР1157ЕН5 (А-Г)MC78L05 4%0,25 маломощный стабилизатор напряжения 5 вольт
КР1158ЕН5 (А-Г)L4805 2%0,15…1,2Low Dropмикросхема стабилизатор напряжения на 5В
К1156ЕН1LM2925 4%0,5Low Drop
+RESET
интегральный стабилизатор напряжения 5 вольт с выходом сброса
КР142ЕН5 (А,В)MC7805
2%,4%3 Интегральный стабилизатор напряжения на 5 вольт КР142ЕН5А (или иначе КРЕН5А). Подробные характеристики и цоколевка приведены в datasheet. Аналогом для КРЕН5А является MC7805.
К1278ЕН52%0,8…5Low Dropмощный интегральный стабилизатор напряжения 5 вольт К1278ЕН5

КР1157ЕН6MC78L06 4%0,1 маломощный стабилизатор напряжения 6 вольт
КР1170ЕН6LM2931 5%0,1Low Dropинтегральный стабилизатор напряжения 6 вольт
КР1158ЕН6 (А-Г)2%0,15…1,2Low Dropмикросхема стабилизатор напряжения на 6В, цены
КР142ЕН5 (Б,Г)MC78062%,4%3 микросхема стабилизатора напряжения на 6 вольт КР142ЕН5Б и КР142ЕН5Г. Подробные характеристики и цоколевку смотри в datasheet. Импортный аналог MC7806.

КР1157ЕН8MC78L08 4%0,1 маломощный стабилизатор напряжения 8 вольт, цена
КР1170ЕН8LM2931 5%0,1Low Dropинтегральный стабилизатор напряжения 8 вольт, цены

КР1157ЕН9MC78L09 2%,4%0,1 маломощный стабилизатор напряжения 9 вольт
КР1170ЕН9LM2931 5%0,1Low Dropинтегральный стабилизатор напряжения 9 вольт
КР1158ЕН9 (А-Г)L4892 2%0,15…1,2Low Drop микросхема стабилизатор напряжения на 9В
КР142ЕН8 (А,Г)MC7809
3%,4%1,5 КР142ЕН8А и КР142ЕН8Г — микросхемы стабилизаторов напряжения на 9В. Краткое наименование — КРЕН8А и КРЕН8Г. Аналог — MC7809. Подробные характеристики и цоколевка приведены в datasheet.

КР1170ЕН12LM2931 5%0,112ВLow Dropинтегральный стабилизатор напряжения 12 вольт
КР1157ЕН12MC78L12 2%,4%0,2512В маломощный стабилизатор напряжения 12 вольт
КР1158ЕН12 (А-Г)L4812 2%0,15…1,212ВLow Dropмикросхема стабилизатора напряжения на 12В
КР142ЕН8 (Б,Д)MC7812
3%,4%1,512В стабилизатор напряжения на 12В КР142ЕН8Б (краткое название — КРЕН8Б) и его аналог, импортный стабилизатор напряжения MC7812.

КР1157ЕН15MC78L15 2%,4%0,2515В маломощный стабилизатор напряжения 15 вольт
КР1158ЕН15 (А-Г)2%0,15. ..1,215ВLow Drop микросхема стабилизатор напряжения на 15В
КР142ЕН8 (В,Е)MC7815
3%,4%1,515В Стабилизатор напряжения на 15В КР142ЕН8Е (кратко — КРЕН8Е). Подробные характеристики и цоколевка приведены в datasheet. Импортный аналог — MC7815.
КР142ЕН15 (А-Е)4%0,1+15/-15
двуполярн
двуполярный стабилизатор напряжения КРЕН15 на +/- 15В
К142ЕН6 (А-Е)2%,6%0,2+15/-15
двуполярн
микросхема двуполярного стабилизатора напряжения

КР1157ЕН18MC78L18 2%,4%0,2518В маломощный стабилизатор напряжения 18 вольт
КР142ЕН9 (А,Г)MC7818
2%,3%1,520В интегральный стабилизатор напряжения 20В
КР1157ЕН24MC78L24 2%,4%0,2524В маломощный стабилизатор напряжения на 24 вольта
КР142ЕН9 (Б,Д)MC7824
2%,3%1,524В Микросхема стабилизатора напряжения на 24В КР142ЕН9Б. Импортный аналог — MC7824.
КР1157ЕН27 2%,4%0,127В маломощный линейный стабилизатор напряжения КР1157ЕН27 с выходным напряжением 27 вольт
КР142ЕН9 (В,Е) 2%,3%1,527В интегральный стабилизатор напряжения на 27В КР142ЕН9В и КР142ЕН9Е. Подробные характеристики приведены в datasheet.

Регулируемые стабилизаторы напряжения:

КР142ЕН15 (А-Е) 0,1+/- 8…23двуполярн
двуполярный регулируемый стабилизатор напряжения на +/- 15В КР142ЕН15
К142ЕН6 (А-Е) 0,2+/- 5…25двуполярнмикросхема двуполярного регулируемого стабилизатора напряжения К142ЕН6
КР1157ЕН1  0,11,2…37 регулируемый маломощный стабилизатор напряжения
КР142ЕН1 (А-Г)  0,153. ..12 регулируемый стабилизатор напряжения КР142ЕН1 от 3 до 12 вольт
КР142ЕН2 (А-Г) 0,1512…30 регулируемый стабилизатор напряжения от 12 до 30 вольт
КР142ЕН14 0,152…37 регулируемый стабилизатор напряжения КР142ЕН14 от 2 до 37 вольт
К1156ЕН5 (Д)LM2931  0,51,25…20Low Dropрегулируемый линейный стабилизатор с низким падением напряжения
К142ЕН3 (А-Г)  13…30 регулируемый стабилизатор напряжения К142ЕН3 (от 3 до 30 вольт), pdf
К142ЕН4 (А-Г) 13…30 регулируемый стабилизатор напряжения от 3 до 30 вольт
КР142ЕН10LM337    1-(3. ..30)отрицатрегулируемый стабилизатор отрицательного напряжения КР142ЕН10 (datasheet)
КР142ЕН12 (А,Б)LM317T
 1,51,2…37 LM317 — микросхема регулируемого стабилизатора напряжения от 1,2 до 37 вольт, цены LM317 datasheet
КР142ЕН18 (А,Б)LM337
 1,5-(1,2…26)отрицатрегулируемый интегральный стабилизатор отрицательного напряжения КР142ЕН18 (datasheet)
142ЕН11LM337  1,5-(1,3…30)отрицатмикросхема стабилизатор отрицательного напряжения 142ЕН11
К1278ЕР1 0,8…51,25…12Low Drop datasheet на регулируемый стабилизатор напряжения К1278ЕР1
КР142ЕН22 (А,Б)LT1084  5,51,2…34Low Drop  datasheet на регулируемый стабилизатор напряжения К142ЕН22 и ее аналог микросхема LT1084, pdf
КР1151ЕН1LM196  101,2. ..17,5 мощный регулируемый стабилизатор напряжения К1151ЕН1 до 10А

Импульсные:

К142ЕП1 0,25
*

Справочник по отечественным мощным биполярным транзисторам.
Справочник диодов выпрямительных.
Справочник операционных усилителей отечественных.
Datasheet на КМОП-цифровые микросхемы
Справочник по КРЕНкам серии 142

Мощный стабилизатор напряжения однофазный Ресанта АСН-15000/1-Ц для дома и дачи.

Стабилизатор напряжения однофазный Ресанта АСН-15000/1-Ц.

Устройство, принцип работы, индикация, установка и подключение однофазных стабилизаторов напряжения Ресанта.
Стабилизатор конструктивно выполнен в металлическом корпусе. Внутри корпуса находится мощный трансформатор и силовые реле с блоком управления. Принцип дейсвия — релейный. При помощи мощных реле коммутируются обмотки трансформатора в заданной блоком управления последовательности. По цифровым вольтметрам можно контролировать напряжение на входе и на выходе одновременно.

Области применения стабилизаторов Ресанта релейного типа.

Рекомендуется для питания НЕ рекомендуется для питания
Насосы, холодильное оборудование, электродвигатели, электронагреватели, стиральные машины, освещение лампами накаливания, микроволновые печи, электроплиты и чайники. Компьютеры, ЖК телевизоры и аудио-видео техника, точные электронные приборы, медицинская техника. Для питания этих приборов используйте стабилизаторы с погрешностью 1,5-2% и высокой скоростью реакции.
Преимущества Недостатки
  • надежность (нет механических деталей)
  • высокое быстродействие (не пропустит через себя скачек напряжения)
  • два индикатора (вход и выход)
  • крепление на стену (экономия места)
  • низкая точность стабилизации (8%)
  • ступенчатость регулировки выходного напряжения (точные электроприборы этого не любят)
  • относительно громкое срабатывание реле (в спальню ставить нерекомендуется)

Технические характеристики стабилизаторов напряжения Ресанта АСН-15000-ц.

Допустимая мощность нагрузки по фазе не должна превышать (при входном напряжении более 190 Вольт) 15000 Вт
ПРИ ВХОДНОМ НАПРЯЖЕНИИ МЕНЕЕ 190 ВОЛЬТ РАСЧИТЫВАЙТЕ МАКСИМАЛЬНУЮ НАГРУЗКУ НА СТАБИЛИЗАТОР, ИСХОДЯ ИЗ ПРИВЕДЕННОГО НИЖЕ ГРАФИКА! <15000Вт
параметр значение
Рабочий диапазон входного напряжения 140-260 В
Нижний порог срабатывания защитного отключения нагрузки 131 В
Верхний порог срабатывания защитного отключения нагрузки 265 В
Режим работы непрерывный
Условия эксплуатации по температуре +5-+40 С
Условия эксплуатации по влажности не более 80%
При транспортировке стабилизатора напряжения избегайте жесткой тряски и резких ударов .
Управление,контроль и монтаж стабилизатора напряжения Ресанта.
Индикация

На передней панели стабилизатора трехразрядные индикаторы. позволяющие контролировать в режиме реального времени напряжение входа и выхода. Три светодиодных индикатора показывают состояние стабилизатора:

  1. СЕТЬ стабилизатор в штатном режиме
  2. ЗАДЕРЖКА шестисекундная защитная от переходных процессов задержка подачи напряжения на выход стабилизатора
  3. ЗАЩИТА — отключение напряжения на выходе для защиты нагрузки от низкого или высокого входного напряжения.

Управление На передней панели стабилизатора расположен блок автоматических выключателей и выключатель режима «БАЙПАС».

Подключение

Подключение стабилизатора производится с помощью клеммной колодки, расположенной внизу устройства.

Техническое обслуживание Для надежной и долговечной работы релейного стабилизатора напряжения необходимо обеспечить щедящий режим работы и не перегружать особенно в периоды сильно пониженного напряжения. Со временем контакты реле износятся и их надо заменить. Производится в официальном сервис-центре РЕСАНТА.

сервисный центр стабилизаторов РЕСАНТА

Адрес: Москва, Внутренний пр-д. д 8.

Краткие рекомендации к выбору стабилизатора по мощности.

Для покупки стабилизатора напряжения оптимальной мощности необходимо замерить входное напряжение Вашей электросети. (найти его МИНИМАЛЬНОЕ значение в течении суток).Это значение можно получить с помощью тестера напряжения или токосъемных клещей. Далее по графику, приведенному ниже определяем коэффициент понижения номинальной мощности стабилизации.

Пример: входное напряжение достигает 170 В. коэфициент — 0.7

Вы не ошибетесь, выбрав стабилизатор с «запасом» по мощности на случай появления у Вас новых электроприборов и обеспечения «щедящего» режима работы стабилизатора. Который ответит Вам своей надежной и долгой службой!

Подробнее о правильном выборе стабилизатора напряжения можно прочитать в статьях

Часто задаваемые вопросы
Может ли работать стабилизатор при температуре ниже минус 5 градусов. Да может! НО ровно столько времени, за которое обмотка трансформатора нагреется, на ней образуется конденсат и произойдет межвитковое замыкание. Как правило это минут 5-10 от момента включения.
Что делать в выше указанном случае? Перевести стабилизатор в режим «БАЙПАС», нагреть помещение, где находится аппарат и затем переключится в штатный режим.

Стабилизатор постоянного напряжения 220в схема. Схема стабилизатора напряжения сети. Советы по работе с самодельным стабилизатором напряжения

Бытовые устройства чувствительны к скачкам напряжения, быстрее подлежат износу, и появляются неисправности. В электрической сети напряжение часто изменяется, снижается, либо возрастает. Это взаимосвязано с отдаленностью источника энергии и некачественной линии питания.

Чтобы подключать приборы к устойчивому питанию, в жилых помещениях применяют стабилизаторы напряжения. На его выходе напряжение обладает стабильными свойствами. Стабилизатор можно приобрести в торговой сети, однако такой прибор можно изготовить своими руками.

Имеются допуски на изменение напряжения не более 10% от номинального значения (220 В). Это отклонение должно быть соблюдено как в большую сторону, так и в меньшую. Но идеальной электрической сети не бывает, и величина напряжения в сети часто меняется, усугубляя тем самым работу подключенных к ней устройств.

Электрические приборы отрицательно реагируют на такие капризы сети и могут быстро выйти из строя, потеряв при этом свои заложенные функции. Чтобы избежать таких последствий, люди применяют самодельные приборы под названием стабилизаторы напряжения. Эффективным стабилизатором стал прибор, выполненный на симисторах. Как сделать стабилизатор напряжения своими руками мы и рассмотрим.

Характеристика стабилизатора

Это устройство стабилизации не будет иметь повышенную чувствительность к изменениям напряжения, подающегося по общей линии. Сглаживание напряжения будет производиться в том случае, если на входе напряжение будет находиться в пределах от 130 до 270 вольт.

Включенные в сеть устройства будут питаться напряжением, имеющим величину от 205 до 230 вольт. От такого прибора можно будет питать электрические устройства, суммарная мощность которых до 6 кВт. Стабилизатор будет производить переключение нагрузки потребителя за 10 мс.

Устройство стабилизатора

Схема устройства стабилизации.

Стабилизатор напряжения по указанной схеме имеет в своем составе следующие части:

  1. Питающий блок, в который входят емкости С2, С5, компаратор, трансформатор, теплоэлектрический диод.
  2. Узел, задерживающий подключение нагрузки потребителя, и состоящий из сопротивлений, транзисторов, емкости.
  3. Выпрямительного моста, измеряющего амплитуду напряжения. Выпрямитель состоит из емкости, диода, стабилитрона, нескольких делителей.
  4. Компаратора напряжения. Его составными частями являются сопротивления и компараторы.
  5. Логического контроллера на микросхемах.
  6. Усилителей, на транзисторах VТ4-12, резисторов, ограничивающих ток.
  7. Светодиодов в качестве индикаторов.
  8. Оптитронных ключей. Каждый из ник снабжается симисторами и резисторами, а также оптосимисторами.
  9. Электрического автомата, либо предохранителя.
  10. Автотрансформатора.

Принцип действия

Рассмотрим, как функционирует .

После подключения питания емкость С1 находится в состоянии разряда, транзистор VТ1 открытый, а VТ2 закрытый. VТ3 транзистор также остается закрытым. Через него поступает ток на все светодиоды и оптитрон на основе симисторов.

Так как этот транзистор пребывает в закрытом состоянии, то светодиоды не горят, а каждый симистор закрыт, нагрузка выключена. В этот момент ток поступает через сопротивление R1 и приходит на С1. Дальше конденсатор начинает заряжаться.

Диапазон выдержки идет три секунды. За этот период производятся все процессы перехода. После их окончания срабатывает триггер Шмитта на основе транзисторов VТ1 и VТ2. После этого открывается 3-й транзистор и подключается нагрузка.

Напряжение, выходящее с 3-й обмотки Т1, выравнивается диодом VD2 и емкостью С2. Далее ток поступает на делитель на сопротивлениях R13-14. Из сопротивления R14, напряжение, величина которого прямо зависит от величины напряжения, включена в каждый неинвертирующий компараторный вход.

Число компараторов становится равным 8. Они все выполнены на микросхемах DА2 и DА3. В то же время на инвертируемый вход компараторов подходит постоянный ток, подающийся с помощью делителей R15-23. Дальше вступает в действие контроллер, осуществляющий прием входного сигнала каждого компаратора.

Стабилизатор напряжения и его особенности

Когда напряжение входа становится меньше 130 вольт, то на выходах компараторов появляется логический уровень малого размера. В этот момент транзистор VТ4 находится в открытом виде, первый светодиод мигает. Эта индикация сообщает о наличии низкого напряжения, что означает невозможность выполнения регулируемым стабилизатором своих функций.

Все симисторы закрытии и нагрузка отключена. Когда напряжение находится в пределах 130-150 вольт, то сигналы 1 и А имеют свойства высокого значения логического уровня. Такой уровень имеет низкое значение. В таком случае транзистор VТ5 открывается, и начинает сигнализировать второй светодиод.

Оптосимистор U1.2 открывается, так же, как и симистор VS2. Через симистор будет протекать нагрузочный ток. Затем нагрузка зайдет в верхний вывод катушки автотрансформатора Т2.

Если напряжение входа 150 – 170 В, то сигналы 2, 1 и В имеют повышенное значение логического уровня. Другие сигналы имеют низкий уровень. При таком напряжении входа транзистор VТ6 открывается, 3-й светодиод включается. В этот момент 2-й симистор открывается и ток поступает на второй вывод катушки Т2, являющийся 2-м сверху.

Собранный самостоятельно стабилизатор напряжения на 220 вольт будет соединять обмотки 2-го трансформатора, если уровень напряжения входа достигнет соответственно: 190, 210, 230, 250 вольт. Чтобы сделать такой стабилизатор, необходима печатная плата 115 х 90 мм, изготовленная из фольгированного стеклотекстолита.

Изображение платы можно отпечатать на принтере. Затем с помощью утюга переносят это изображение на плату.

Изготовление трансформаторов

Изготовить трансформаторы Т1 и Т2 можно самостоятельно. Для Т1, мощность которого 3 кВт, необходимо применить магнитопровод с поперечным сечением 1,87 см 2 , и 3 провода ПЭВ – 2. 1-й провод диаметром 0,064 мм. Им наматывают первую катушку, с количеством витков 8669. Другие 2 провода применяются для образования остальных обмоток. Провода на них должны быть одного диаметра 0,185 мм, с числом витков 522.

Чтобы не изготавливать самому такие трансформаторы, можно применить готовые варианты ТПК – 2 – 2 х 12 В, соединенные последовательно.

Чтобы изготовить трансформатор Т2 на 6 кВт, применяют магнитопровод тороидальной формы. Обмотку наматывают проводом ПЭВ – 2 с числом витков 455. На трансформаторе необходимо вывести 7 отводов. Первые 3 из них наматываются проводом 3 мм. Остальные 4 отвода наматываются шинами сечением 18 мм 2 . С таким сечением провода трансформатор не нагреется.

Отводы выполняют на таких витках: 203, 232, 266, 305, 348 и 398. Витки считают с нижнего отвода. В этом случае электрический ток сети должен поступать по отводу 266 витка.

Детали и материалы

Остальные элементы и детали стабилизатора для самостоятельной сборки приобретаются в торговой сети. Перечислим их перечень:

  1. Симисторы (отптроны) МОС 3041 – 7 шт.
  2. Симисторы ВТА 41 – 800 В – 7 шт.
  3. КР 1158 ЕН 6А (DА1) стабилизатор.
  4. Компаратор LМ 339 N (для DА2 и DА3) – 2 шт.
  5. Диоды DF 005 М (для VD2 и VD1) – 2 шт.
  6. Резисторы проволочные СП 5 или СП 3 (для R13, R14 и R25) – 3 шт.
  7. Резисторы С2 – 23, с допуском 1% — 7 шт.
  8. Резисторы любого номинала с допуском 5% — 30 шт.
  9. Резисторы токоограничивающие – 7 шт, для пропускания ими тока 16 миллиампер (для R 41 – 47) – 7 шт.
  10. Конденсаторы электролитические – 4 шт (для С5 – 1).
  11. Конденсаторы пленочные (С4 – 8).
  12. Выключатель, оснащенный предохранителем.

Оптроны МОС 3041 заменяются на МОС 3061. КР 1158 ЕН 6А стабилизатор можно менять на КП 1158 ЕН 6Б. Компаратор К 1401 СА 1 можно установить в качестве аналога LM 339 N. Вместо диодов можно использовать КЦ 407 А.

Микросхему КР 1158 ЕН 6А надо устанавливать на теплоотвод. Для его изготовления применяют алюминиевую пластинку 15 см 2 . Также на него необходимо установить симисторы. Для симисторов допускается применять общий теплоотвод. Площадь поверхности должна превышать 1600 см 2 . Стабилизатор необходимо снабдить микросхемой КР 1554 ЛП 5, выступающей в качестве микроконтроллера. Девять светодиодов располагаются так, что попадают в отверстия на панели прибора спереди.

Если устройство корпуса не дает установить их таким образом, как на схеме, то их размещают на другой стороне, где расположены печатные дорожки. Светодиоды необходимо устанавливать мигающего типа, но можно монтировать и немигающие диоды, при условии, что они будут светиться ярким красным светом. Для таких целей применяют АЛ 307 КМ или L 1543 SRC — Е.

Можно выполнить сборку более простых исполнений приборов, но они будут иметь определенными особенностями.

Достоинства и недостатки, отличия от заводских моделей

Если перечислять достоинства стабилизаторов, изготовленных самостоятельно, то основным достоинством является низкая стоимость. Производители приборов часто завышают цены, а своя сборка в любом случае обойдется меньшей стоимостью.

Другим преимуществом можно определить такой фактор, как возможность простого ремонта своими руками устройства, Ведь кто, если не вы знаете лучше устройство, собранное своими руками.

В случае поломки хозяин прибора сразу найдет неисправный элемент и заменит его на новый. Простая замена деталей создается таким фактором, что все детали приобретались в магазине, поэтому их можно будет легко снова купить в любом магазине.

Недостатком самостоятельно собранного стабилизатора напряжения необходимо выделить его сложную настройку.

Простейший стабилизатор напряжения своими руками

Рассмотрим, каким образом можно изготовить самостоятельно стабилизатор на 220 вольт собственными руками, имея под рукой несколько простых деталей. Если в вашей электрической сети напряжение значительно снижено, то такой прибор подойдет вам как нельзя кстати. Чтобы его изготовить, понадобится готовый трансформатор, и несколько простых деталей. Лучше взять такой пример прибора себе на заметку, так как получается неплохое устройство, обладающее достаточной мощностью, например, для микроволновки.

Для холодильников и различных других бытовых устройств понижение напряжения сети очень вредно, больше чем повышение. Если поднять величину напряжения сети, применяя автотрансформатор, то во время уменьшения напряжения сети на выходе прибора напряжение будет нормальной величины. А если в сети напряжение станет в норме, то на выходе мы получим повышенное значение напряжения. Например, возьмем трансформатор на 24 В. При напряжении на линии 190 В на выходе устройства получится 210 В, при значении сети 220 В на выходе получится 244 В. Это вполне допустимо и нормально для работы бытовых устройств.

Для изготовления нам понадобится основная деталь – это простой трансформатор, но не электронный. Его можно найти готовый, либо изменить данные на уже имеющемся трансформаторе, например, от сломанного телевизора. Трансформатор будем соединять по схеме автотрансформатора. Напряжение на выходе будет получаться примерно на 11% выше напряжения сети.

При этом нужно соблюдать осторожность, так как во время значительного перепада напряжения в сети в большую сторону, на выходе устройства получится напряжение, которое значительно превышает допустимую величину.

Автотрансформатор будет добавлять к напряжению линии сети всего 11%. Это значит, что мощность автотрансформатора берется также на 11% от мощности потребителя. Например, мощность микроволновки равна 700 Вт, значит трансформатор берем 80 Вт. Но лучше брать мощность с запасом.

Регулятор SA1 дает возможность, если нужно, подсоединять нагрузку потребителя без автотрансформатора. Конечно, это не полноценный стабилизатор, но зато для его изготовления не требуется больших вложений и много времени.

Современная жизнь сопряжена с постоянным использованием различной техники, а некоторые сферы просто немыслимы без нее. Естественно, каждый человек желает, чтобы срок службы таких приборов был максимален, некоторые с этой целью покупают только продукцию известных брендов для большей надежности. Однако не всегда высокая стоимость гарантирует сохранность в критических эксплуатационных условиях. К таковым относятся резкие перепады напряжения сети. Особенно это касается той категории бытовой техники, которая подразумевает постоянное сетевое подключение, например, холодильник.

Для того, чтобы обезопасить себя от неприятных последствий подобных скачков напряжения можно обзавестись специальным техническим устройством, стабилизирующим выходной ток. Для регулировки напряжения используется два метода:

1. Механический. Для этого способа используется линейный стабилизатор, состоящий из 2-х колен и реостата, соединяющего их. Напряжение поступает на первое колено и через реостат передается второму, которое раздает поток далее. Данный метод эффективен в условиях небольшой разницы входного и выходного тока, в других случаях КПД снижается.

2. Импульсный. В конструкцию стабилизатора входит выключатель, периодически разрывающий цепь на определенное время. Это дает возможность подавать ток порционно и накапливать его равномерно в конденсаторе. После полной зарядки конденсатора к приборам подается выровненный поток без скачков.

Основным недостатком данного способа является невозможность задать конкретную величину параметра. Поэтому, если вы решили собрать стабилизатор напряжения 220В своими руками, ориентироваться нужно на механический метод. Для создания простого линейного однофазного выравнивателя тока потребуются:

  • Трансформатор;
  • Конденсаторы;
  • Резисторы;
  • Диод;
  • Провода, которыми будут соединяться микросхемы.

Трансформатор представляет собой пару катушек, которые образуют индуктивную электромагнитную связь, т. е. попадая на первичную обмотку, ток ее заряжает, а возникающее электромагнитное поле заряжает другую катушку. Такая взаимосвязь напряжения (U), силы тока (I) и числа витков (N) на обеих обмотках выражается формулой:

I2/I1 = N2/N1 = U2/U1

Сами индуктивные катушки можно найти в каждом магазине электротехники. Количество витков на первой не должно быть ниже 2000. Замерив напряжение в сети, можно рассчитать необходимое количество витков на вторичной обмотке. Например, фактическое напряжение 198 В, тогда вторая катушка должна иметь х/2000 = 220/198 = 2223 витка. По такому же принципу определяется вырабатываемая сила тока. По этой схеме при резком увеличении мощности на входе, напряжение пропорционально увеличится и на выходе. Поэтому для регулировки подобных ситуаций необходим реостат, изменяющий сопротивление сети. Путь, по которому следует ток после трансформатора, отмечается на микросхеме-стабилизаторе.

Из трансформатора ток выводится на конденсаторы одинаковой емкости для накопления и выравнивания потока, их потребуется примерно 16 штук. Далее конденсаторы необходимо подсоединить к реостату. Его сопротивление при напряжении 220 В и силе тока 4,75 А (среднее значение диапазона 4,5-5 А) после трансформатора должно быть 46 Ом. Для максимально плавного выравнивания напряжения можно установить несколько реостатов, распределяя сопротивление на каждый поровну. После того, как цепь пройдет реостаты, она снова соединяется в единый поток и следует на диод, который подключается непосредственно к розетке.

Данные операции применимы к проводу с фазой, ноль напрямую пропускается к розетке. Подобные стабилизаторы лучше всего подходят к постоянным условиям напряжения и собираются, руководствуясь параметрами конкретного прибора, что значительно повышает эффективность устройства.

Изготовление самодельных стабилизаторов напряжения – практика довольно частая. Однако по большей части создаются стабилизирующие электронные схемы, рассчитанные на относительно малые выходные напряжения (5-36 вольт) и относительно невысокие мощности. Устройства используются в составе бытовой аппаратуры, не более того.

Мы расскажем, как сделать мощный стабилизатор напряжения своими руками. В предложенной нами статье описан процесс изготовления устройства для работы с напряжением сети 220 вольт. С учетом наших советов вы без проблем самостоятельно справитесь со сборкой.

Стремления обеспечить стабилизированное напряжение бытовой сети – явление очевидное. Такой подход обеспечивает сохранность эксплуатируемой техники, зачастую дорогостоящей, постоянно необходимой в хозяйстве. Да и в целом, фактор стабилизации – это залог повышенной безопасности эксплуатации электрических сетей.

Для бытовых целей чаще всего приобретают , автоматика которого требует подключения к электропитанию, насосного оборудования, сплит систем и подобных потребителей.

Промышленная конструкция стабилизатора сетевого напряжения, которую несложно приобрести на рынке. Ассортимент подобного оборудования огромен, но всегда остаётся возможность сделать собственную конструкцию

Решить подобную задачу можно разными способами, самый простой из которых – купить мощный стабилизатор напряжения, изготовленный промышленным способом.

Предложений на коммерческом рынке масса. Однако нередко возможности приобретения ограничиваются стоимостью устройств или другими моментами. Соответственно, альтернативой покупке становится сборка стабилизатора напряжения своими руками из доступных электронных компонентов.

При условии обладания соответствующими навыками и знаниями электромонтажа, теории электротехники (электроники), разводки схем и пайки элементов самодельный стабилизатор напряжения можно реализовать и успешно применять на практике. Такие примеры есть.

Примерно так может выглядеть оборудование стабилизации, изготовленное своими руками из доступных и недорогих радиодеталей. Шасси и корпус можно подобрать от старого промышленного оборудования (например, от осциллографа)

Схемные решения стабилизации электросети 220В

Рассматривая возможные схемные решения под стабилизацию напряжения с учётом относительно высокой мощности (не менее 1-2 кВт), следует иметь в виду разнообразие технологий.

Существует несколько схемных решений, которыми определяются технологические способности приборов:

  • феррорезонансные;
  • сервоприводные;
  • электронные;
  • инверторные.

Какой вариант выбрать, зависит от ваших предпочтения, имеющихся материалов для сборки и навыков работы с электротехническим оборудованием.

Вариант #1 – феррорезонансная схема

Для самостоятельного изготовления самым простым вариантом схемы видится первый пункт списка – феррорезонансная схема. Она работает на использовании эффекта магнитного резонанса.

Структурная схема простого стабилизатора, выполненного на основе дросселей: 1 – первый дроссельный элемент; 2 – второй дроссельный элемент; 3 – конденсатор; 4 – сторона входного напряжения; 5 – сторона выходного напряжения

Конструкцию достаточно мощного феррорезонансного стабилизатора допустимо собрать всего на трёх элементах:

  1. Дроссель 1.
  2. Дроссель 2.
  3. Конденсатор.

Однако простота в данном варианте сопровождается массой неудобств. Конструкция мощного стабилизатора, собранная по феррорезонансной схеме, получается массивной, громоздкой, тяжелой.

Вариант #2 – автотрансформатор или сервопривод

Фактически речь идет о схеме, где используется принцип автотрансформатора. Трансформация напряжения автоматически осуществляется за счет управления реостатом, ползунок которого перемещает сервопривод.

В свою очередь сервопривод управляется сигналом, получаемым, к примеру, от датчика уровня напряжения.


Принципиальная схема сервоприводного аппарата, сборка которой позволит создать мощный стабилизатор напряжения для дома или на дачу. Однако этот вариант считается технологически устаревшим

Примерно по такой же схеме действует устройство релейного типа с той лишь разницей, что коэффициент трансформации меняется, в случае надобности, подключением или отключением соответствующих обмоток с помощью реле.

Схемы подобного рода выглядят уже более сложными технически, но при этом не обеспечивают достаточной линейности изменения напряжения. Собрать вручную прибор релейный или на сервоприводе допустимо. Однако разумнее выбрать электронный вариант. Затраты сил и средств практически одинаковые.

Вариант #3 – электронная схема

Сборка мощного стабилизатора по схеме электронного управления при обширном ассортименте радиодеталей в продаже становится вполне возможной. Как правило, такие схемы собираются на электронных компонентах – симисторах (тиристорах, транзисторах).

Также разработан целый ряд схем стабилизаторов напряжения, где в качестве ключей используются силовые полевые транзисторы.


Структурная схема модуля электронной стабилизации: 1 – входные клеммы устройства; 2 – симисторный блок управления трансформаторными обмотками; 3 – микропроцессорный блок; 4 – выходные клеммы на подключение нагрузки

Изготовить мощный аппарат полностью под электронным управлением руками неспециалиста достаточно сложно, лучше . В этом деле без опыта и знаний в сфере электротехники не обойтись.

Под самостоятельное производство рассматривать этот вариант целесообразно, если имеется сильное желание построить стабилизатор, плюс наработанный опыт электронщика. Далее в статье рассмотрим конструкцию электронного исполнения, пригодную для изготовления своими руками.

Подробные инструкции по сборке

Рассматриваемая под самостоятельное изготовление схема, скорее является гибридным вариантом, так как предполагает использование силового трансформатора совместно с электроникой. Трансформатор в данном случае применяется из числа тех, что устанавливались в телевизорах старых моделей.

Вот такой примерно силовой трансформатор потребуется под изготовление самодельной конструкции стабилизатора. Однако не исключается подбор других вариантов или же намотка своими руками

Правда в ТВ приёмниках, как правило, ставились трансформаторы ТС-180, тогда как для стабилизатора требуется как минимум ТС-320 чтобы обеспечить выходную нагрузку до 2 кВт.

Шаг #1 – изготовление корпуса стабилизатора

Для изготовления корпуса аппарата подойдёт любой подходящий короб на основе изолирующего материала – пластмассы, текстолита и т.п. Главный критерий – достаточность места под размещение силового трансформатора, электронной платы и других компонентов.

Также корпус допустимо изготовить из листового стеклотекстолита, скрепив отдельные листы с помощью уголков или иным способом.

Допустимо подобрать корпус от любой электроники, подходящий под размещение всех рабочих компонентов схемы самодельного стабилизатора. Также корпус можно собрать своими руками, к примеру, из листов стеклотекстолита

Короб стабилизатора необходимо оснастить пазами под установку выключателя, входного и выходного интерфейсов, а также других аксессуаров, предусмотренных схемой в качестве контрольных или коммутационных элементов.

Под изготовленный корпус нужна плита-основание, на которую «ляжет» электронная плата и будет закреплён трансформатор. Плиту можно сделать из алюминия, но следует предусмотреть изоляторы под крепёж электронной платы.

Шаг #2 – изготовление печатной платы

Здесь потребуется изначально спроектировать макет на размещение и связку всех электронных деталей согласно принципиальной схеме, кроме трансформатора. Затем по макету размечают лист фольгированного текстолита и рисуют (отпечатывают) на стороне фольги созданную трассировку.

Изготовить печатную плату стабилизатора вполне доступными способами можно непосредственно в домашних условиях. Для этого нужно приготовить трафарет и набор средств для травления на фольгированном текстолите

Полученный таким способом печатный экземпляр разводки зачищают, облуживают оловом и производят монтаж всех радиодеталей схемы с последующей пайкой. Так выполняется изготовление электронной платы мощного стабилизатора напряжения.

В принципе, можно воспользоваться сторонними услугами по травлению печатных плат. Этот сервис вполне приемлем по цене, а качество изготовления «печатки» существенно выше, чем в домашнем варианте.

Шаг #3 – сборка стабилизатора напряжения

Укомплектованная радиодеталями плата подготавливается для внешней обвязки. В частности, от платы выводятся линии внешней связи (проводники) с другими элементами – трансформатором, выключателем, интерфейсами и т. д.

На опорную плиту корпуса устанавливают трансформатор, соединяют с трансформатором цепи электронной платы, закрепляют плату на изоляторах.

Пример самодельного стабилизатора напряжения релейного типа, изготовленного в домашней обстановке, помещённого в корпус от пришедшего в негодность промышленного измерительного прибора

Останется только подключить к схеме внешние элементы, смонтированные на корпусе, установить ключевой транзистор на радиатор, после чего корпусом закрывают собранную электронную конструкцию. Стабилизатор напряжения готов. Можно приступать к настройке с дальнейшими испытаниями.

Принцип работы и тест самоделки

Регулирующим элементом электронной схемы стабилизации выступает мощный полевой транзистор типа IRF840. Напряжение для обработки (220-250В) проходит первичную обмотку силового трансформатора, выпрямляется диодным мостом VD1 и поступает на сток транзистора IRF840. Исток этого же компонента соединен с минусовым потенциалом диодного моста.


Схема принципиальная стабилизирующего блока высокой мощности (до 2 кВт), на основе которой были собраны и успешно используются несколько аппаратов. Схема показала оптимальный уровень стабилизации при указанной нагрузке, но не выше

Часть схемы, в которую включена одна из двух вторичных обмоток трансформатора, образуется диодным выпрямителем (VD2), потенциометром (R5) и другими элементами электронного регулятора. Этой частью схемы формируется управляющий сигнал, который поступает на затвор полевого транзистора IRF840.

На случай повышения напряжения питающей сети управляющим сигналом понижается напряжение затвора полевого транзистора, что приводит к закрытию ключа. Соответственно, на контактах подключения нагрузки (XT3, XT4) возможное повышение напряжения ограничивается. Обратным вариантом работает схема на случай понижения сетевого напряжения.

Настройка прибора особой сложностью не отличается. Здесь потребуется обычная лампа накаливания (200-250 Вт), которую следует включить на клеммы выхода прибора (X3, X4). Далее вращением потенциометра (R5) напряжение на отмеченных клеммах доводят до уровня 220-225 вольт.

Выключают стабилизатор, отключают лампу накаливания и включают прибор уже с полноценной нагрузкой (не выше 2 кВт).

После 15-20 минут работы вновь отключают аппарат и производят контроль температуры радиатора ключевого транзистора (IRF840). Если нагрев радиатора существенный (более 75º), следует подобрать более мощный теплоотводящий радиатор.

Если процесс изготовления стабилизатора показался вам слишком сложным и нерациональным с практической точки зрения, без особых проблем можно найти и приобрести устройство заводского исполнения. Правила и критерии приведены в рекомендуемой нами статье.

Выводы и полезное видео по теме

В видеоролике ниже рассматривается одна из возможных конструкций стабилизатора домашнего изготовления.

В принципе, можно взять на заметку этот вариант самодельного аппарата стабилизации:

Сборка блока, стабилизирующего сетевое напряжение, своими руками возможна. Это подтверждается многочисленными примерами, когда радиолюбители с небольшим опытом вполне успешно разрабатывают (или применяют существующую), готовят и собирают схему электроники.

Трудностей с приобретением деталей для изготовления стабилизатора-самоделки обычно не отмечается. Расходы на производство невысоки и естественным образом окупаются, когда стабилизатор вводят в эксплуатацию.

Оставляйте, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите о том, как собрали стабилизатор напряжения собственными руками. Поделитесь полезной информацией, которая может пригодиться посещающим сайт начинающим электротехникам.

Подборка радиолюбительских схем и конструкций стабилизаторов напряжения собранных своими руками. Часть схем рассматривают стабилизатор без защиты от КЗ в нагрузке, в других заложена возможность плавного регулирования напряжения от 0 до 20 Вольт. Ну а отличительной чертой отдельных схемы является возможность защиты от короткого замыкания в нагрузке.

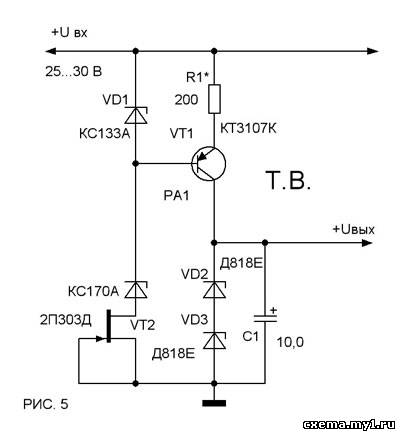

5 очень простых схем в основном собранных на транзисторах, одна из них, с защитой от КЗ

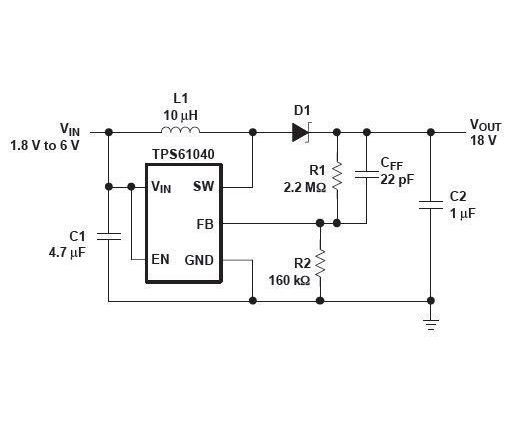

Очень часто бывает когда для питания вашей новодельной электронной самоделки требуется стабильное напряжение, которое не меняется от нагрузки, например, 5 Вольт или 12 Вольт для питания автомагнитолы. И чтобы сильно не заморачиваться с конструированием самодельного блока питания на транзисторах, используются так называемые микросхемы стабилизаторы напряжения. На выходе такого элемента мы получим напряжение, на которое спроектирован этот прибор

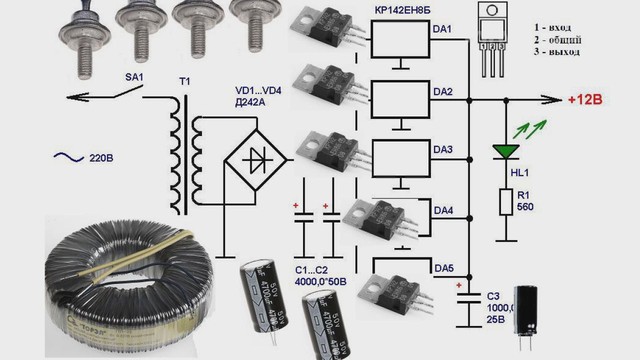

Многие радиолюбители уже неоднократно собирали схемы стабилизаторов напряжения на специализированных микросхемах серий 78хх, 78Мхх, 78Lxx. Например, на микросхеме KIA7805 можно собрать самодельную схему рассчитаную на выходное напряжение +5 В и максимальный ток нагрузки 1 А. Но мало кто знает, что имеются узко специализированный микросхемы серии 78Rxx, которые сочитают в себе стабилизаторы напряжения положительной полярности с малым напряжением насыщения, которое не превышает 0, 5 В при токе нагрузки 1 А. Одну из этих схем мы и рассмотрим более подробно.

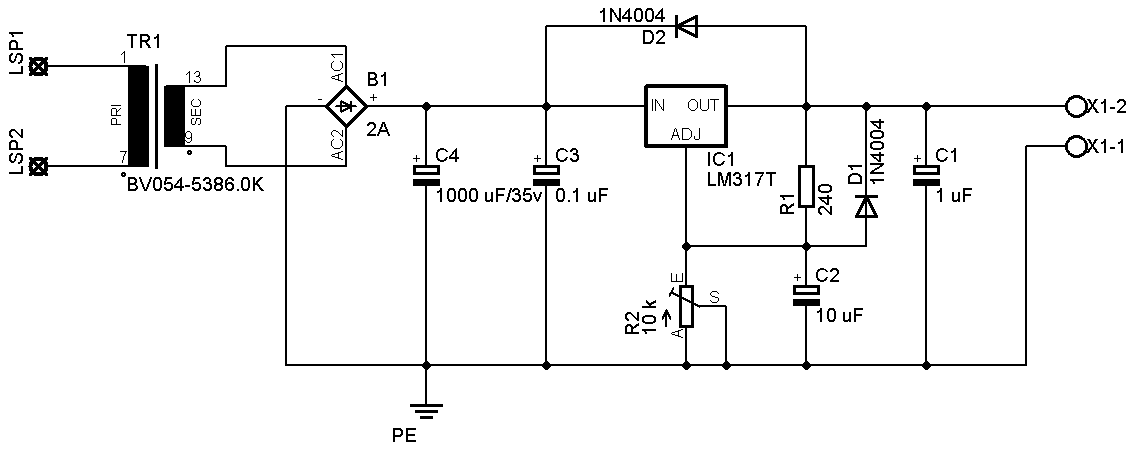

Регулируемый трехвыводной стабилизатор положительного напряжения LM317 обеспечивает ток нагрузки 100 мА в диапазоне выходного напряжения от 1.2 до 37 В. Стабилизатор очень удобен в применении и требуют только два внешних резистора для обеспечения выходного напряжения. Кроме того, нестабильность по напряжению и току нагрузки у стабилизатора LM317L имеет лучшие показателями, чем у традиционных стабилизаторов с фиксированным значением выходного напряжения.

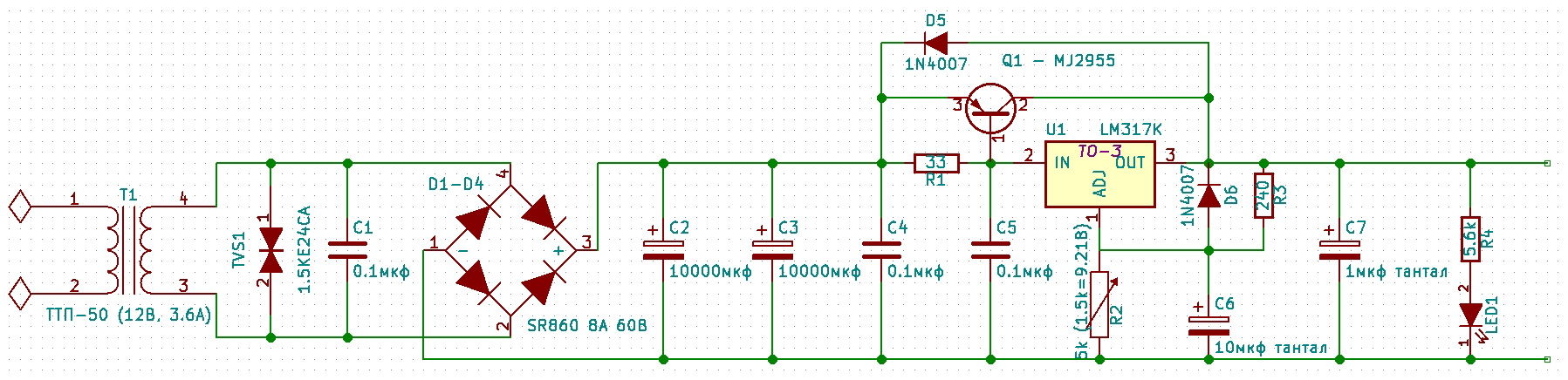

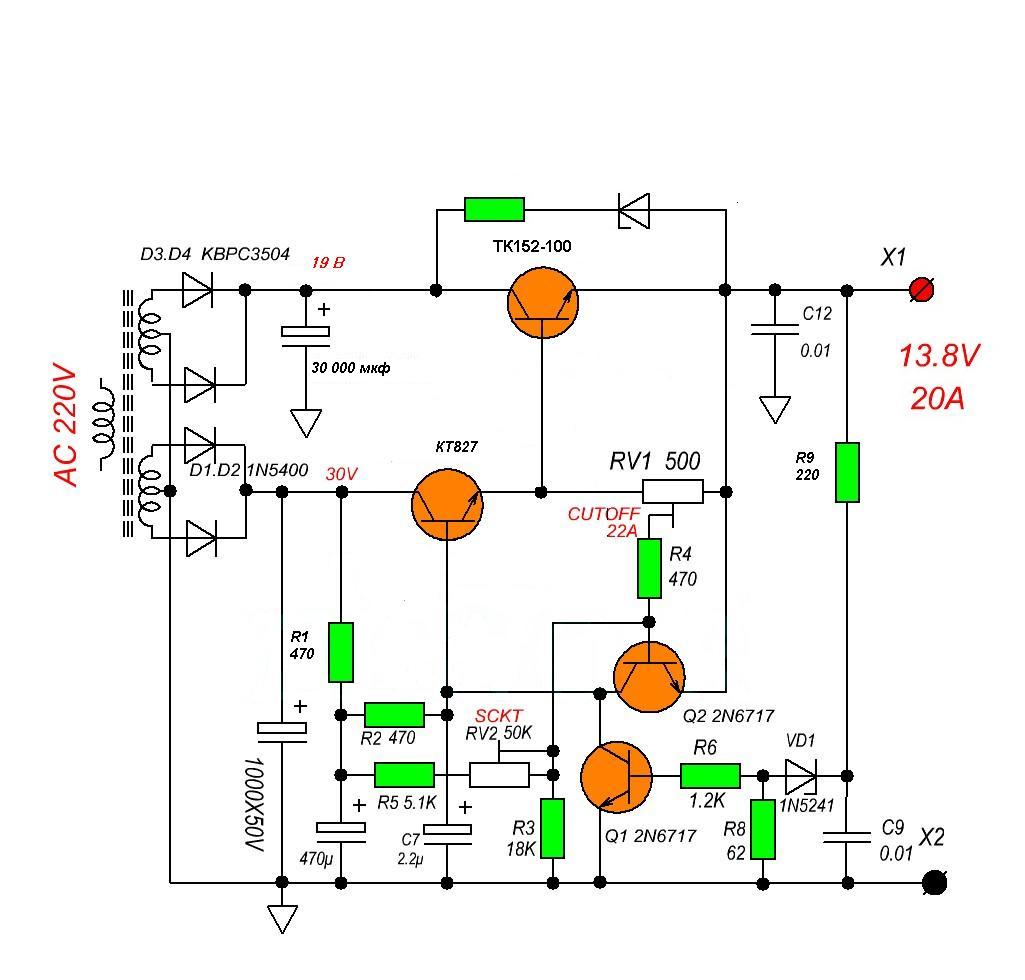

Для стабилизации напряжения постоянного тока достаточно большой мощности в числе других применяются компенсационные стабилизаторы непрерывного действия. Принцип действия такого стабилизатора заключается в поддержании выходного напряжения на заданном уровне за счет изменения падения напряжения на регулирующем элементе. При этом величина управляющего сигнала, поступающего на регулирующий элемент, зависит от разницы между заданным и выходным напряжениями стабилизатора.

При стационарной эксплуатации аппаратуры, CD и аудиоплейеров возникают проблемы с БП. Большинство блоков питания, выпускаемых серийно отечественным производителем, (если быть точным) практически все не могут удовлетворить потребителя, так как содержат упрощенные схемы. Если говорить об импортных китайских и им подобных блоках питания, то они, вообще, представляют интересный набор деталей «купи и выброси». Эти и многие другие проблемы заставляют радиолюбителейно изготовлять блоки питания. Но и на этом этапе любители сталкиваются с проблемой выбора: конструкций опубликовано множество, но не все хорошо работают. Данная радиолюбительская разработка представлена как вариант нетрадиционного включения операционного усиителя, ранее опубликованного и вскоре забытого

Почти все радиолюбительские самоделки и конструкции имеют в своем составе стабилизированный источник питания. А если ваша конструкция работает от напряженияпять вольт, то лучшим вариантом будет использование трехвыводного интегрального стабилизатора 78L05

Стабилизатор напряжения на 220 вольт

Разработчики электрических и электронных устройств, в процессе их создания, исходят из того, что будущее устройство будет работать в условиях стабильного питающего напряжения. Это необходимо для того, чтобы электрическая схема электронного устройства, во-первых, обеспечивала стабильные выходные параметры в соответствии со своим целевым назначением, а во-вторых, стабильность питающего напряжения защищает устройство от скачков, чреватых слишком большими потребляемыми токами и перегоранием электрических элементов устройства. Для решения задачи обеспечения неизменности питающего напряжения применяют какой-либо вариант стабилизатора напряжения. По характеру потребляемого устройством тока различают стабилизаторы переменного и постоянного напряжения.

Стабилизаторы переменного напряжения

Стабилизаторы переменного напряжения применяют, если отклонения напряжения в электрической сети от номинального значения превышают 10% . Такая норма выбрана исходя из того, что потребители переменного тока при таких отклонениях сохраняют свою работоспособность весь срок эксплуатации. В современной электронной технике, как правило, для решения задачи стабильного электропитания используют импульсный блок питания, при котором стабилизатор переменного напряжения не нужен. А вот в холодильниках, микроволновых печах, кондиционерах, насосах и т.п. требуется внешняя стабилизация питающего переменного напряжении. В таких случаях чаще всего используют стабилизатор одного из трёх типов: электромеханический, главным звеном которого является регулируемый автотрансформатор с управляемым электрическим приводом, релейно- трансформаторный, на базе мощного трансформатора, имеющего несколько отводов в первичной обмотке, и коммутатора из электромагнитных реле, симисторов, тиристоров или мощных ключевых транзисторов, а также чисто электронный. Широко распространенные в прошлом веке феррорезонансные стабилизаторы в настоящее время практически не используются из-за наличия многочисленных недостатков.

Для подключения потребителей к сети переменного тока 50 Гц применяют стабилизатор напряжения на 220 В. Электрическая схема стабилизатора напряжения такого типа изображена на следующем рисунке.

Трансформатор А1 повышает напряжение в сети до уровня, достаточного для стабилизации выходного напряжения при низком входном напряжении. Регулирующий элемент РЭ осуществляет изменение выходного напряжения. На выходе управляющий элемент УЭ измеряет значение напряжения на нагрузке и выдает управляющий сигнал для его корректировки, если это необходимо.

Электромеханические стабилизаторы

В основе такого стабилизатора — использование бытового регулируемого автотрансформатора или лабораторного ЛАТРа. Применение автотрансформатора обеспечивает более высокий КПД установки. Рукоятка регулирования автотрансформатора удаляется, а на корпусе вместо нее соосно устанавливают небольшой двигатель с редуктором, обеспечивающим усилие вращения достаточное для поворота бегунка в автотрансформаторе. Необходимая и достаточная скорость вращения – около 1 оборота за 10 — 20 сек. Этим требованиям удовлетворяет двигатель типа РД-09, который раньше применялся в самопишущих приборах. Управляет двигателем электронная схема. При изменении сетевого напряжения в пределах +- 10 вольт выдаётся команда на двигатель, который поворачивает бегунок до достижения на выходе напряжения 220 В.

Примеры схем электромеханических стабилизаторов приведены ниже:

Электрическая схема стабилизатора напряжения с использованием логических микросхем и релейного управления электроприводом


Электромеханический стабилизатор на основе операционного усилителя.

Достоинством подобных стабилизаторов является простота реализации и высокая точность стабилизации напряжения на выходе. К недостаткам следует отнести невысокую надёжность из — за присутствия механических подвижных элементов, относительно малую допустимую мощность нагрузки (в пределах 250 … 500 Вт), малую распространенность в наше время автотрансформаторов и необходимых электродвигателей.

Релейно — трансформаторные стабилизаторы

Релейно — трансформаторный стабилизатор является более популярным в силу простоты реализации конструкции, применения распространенных элементов и возможности получения значительной выходной мощности (до нескольких киловатт), значительно превышающей мощность примененного силового трансформатора. На выбор его мощности влияет минимальное напряжение в конкретной сети переменного тока. Если, к примеру, оно не меньше 180 В, то от трансформатора потребуется обеспечение вольтодобавки 40 В, что в 5,5 раз меньше номинального напряжения в сети. Выходная мощность у стабилизатора во столько же раз будет больше, чем мощность силового трансформатора (если не учитывать КПД трансформатора и максимально допустимый ток через коммутирующие элементы). Число ступеней изменения напряжения, как правило, устанавливают в пределах 3 … 6 ступеней, что в большинстве случаев обеспечивает приемлемую точность стабилизации напряжения на выходе. При вычислении количества витков обмоток в трансформаторе для каждой ступени напряжение в сети принимается равным уровню срабатывания коммутирующего элемента. Как правило, в качестве коммутирующих элементов используют электромагнитные реле — схема выходит достаточно элементарной и не вызывающей затруднений при повторении. Недостатком такого стабилизатора является образование дуги на контактах реле в процессе коммутации, что разрушает контакты реле. В более сложных вариантах схем переключение реле производят в моменты перехода полуволны напряжения через нулевое значение, что предотвращает возникновение искры, правда при условии использования быстродействующих реле или коммутации на спаде предшествующей полуволны. Использование в качестве коммутирующих элементов тиристоров, симисторов или других бесконтактных элементов надёжность схемы резко возрастает, но усложняется из-за необходимости обеспечения гальванической развязки между цепями управляющих электродов и модулем управления. Для этого применяют оптронные элементы или разделительные импульсные трансформаторы. Ниже приведена принципиальная схема релейно — трансформаторного стабилизатора:

Схема цифрового релейно — трансформаторного стабилизатора на электромагнитных реле


Электронные стабилизаторы

Электронные стабилизаторы имеют, как правило, небольшую мощность (до 100 Вт) и необходимую для работы многих электронных устройств высокую стабильность выходного напряжения. Они обычно строятся в виде упрощённого усилителя низкой частоты, имеющего достаточно большой запас изменения уровня питающего напряжения и мощности. На его вход от электронного регулятора напряжения подаётся сигнал синусоидальной формы с частотой 50 Гц от вспомогательного генератора. Можно использовать понижающую обмотку силового трансформатора. Выход усилителя подключен к повышающему до 220 В трансформатору. Схема имеет инерционную отрицательную обратную связь по значению выходного напряжения, что гарантирует стабильность выходного напряжения с неискажённой формой. Для достижения мощности на уровне нескольких сотен ватт используют другие методы. Обычно применяют мощный преобразователь постоянного тока в переменный на основе использования нового вида полупроводников — так называемых IGBT транзисторо.

Эти коммутирующие элементы в ключевом режиме могут пропустить ток в несколько сотен ампер при максимально допустимом напряжении более 1000 В. Для управления такими транзисторами используются специальные виды микроконтроллеров с векторным управлением. На затвор транзистора с частотой в несколько килогерц подают импульсы с переменной шириной, которая меняется по программе, введенной в микроконтроллер. По выходу такой преобразователь нагружен на соответствующий трансформатор. Ток в цепи трансформатора меняется по синусоиде. В то же время напряжение сохраняет форму исходных прямоугольных импульсов с разной шириной. Такая схема используется в мощных источниках гарантированного питания, используемых для бесперебойной работы компьютеров. Электрическая схема стабилизатора напряжения такого типа очень сложна и практически недоступна для самостоятельного воспроизведения.

Упрощенные электронные стабилизаторы напряжения

Такие устройства применяют, когда напряжение бытовой сети (особенно в условиях сельских населенных пунктов) нередко оказывается пониженным, практически никогда не обеспечивая номинальных 220 В.

В такой ситуации и холодильник работает с перебоями и риском выхода из строя, и освещение оказывается тусклым, и вода в электрочайнике долго не может закипеть. Мощности старенького, еще советских времен, стабилизатора напряжения, рассчитанного на питание телевизора, как правило, недостаточна для всех остальных бытовых электропотребителей, да и значение напряжения в сети часто падает ниже уровня, допустимого для подобного стабилизатора.

Существует простой метод для повышения напряжение в сети, путем использования трансформатора мощностью значительно меньшей мощности применяемой нагрузки. Первичная обмотка трансформатора включается непосредственно в сеть, а нагрузка подключается последовательно к вторичной (понижающей) обмотке трансформатора. При правильной фазировке напряжение на нагрузке окажется равным сумме снимаемого с трансформатора и сетевого напряжения.

Электрическая схема стабилизатора напряжения, действующего по этому несложному принципу, приведена рисунке ниже. Когда стоящий в диагонали диодного моста VD2 транзистор VT2 (полевой) закрыт, обмотка I (являющаяся первичной) трансформатора Т1 к сети не подключена. Напряжение на включенной нагрузке почти равно сетевому за минусом небольшого напряжения на обмотке II (вторичная) трансформатора Т1. При открытии полевого транзистора первичная обмотка трансформатора окажется замкнутой, а к нагрузке будет приложена сумма сетевого и напряжения вторичной обмотки.


Схема электронного стабилизатора напряжения

Напряжение с нагрузки, через трансформатор Т2 и диодный мост VD1 подается на транзистор VT1. Регулятор подстроечного потенциометра R1 должен быть выставлен в положение, обеспечивающее открытие транзистора VT1 и закрытие VT2, когда напряжение на нагрузке превышает номинальное (220 В). Если напряжение меньше 220 вольт транзистор VT1 закроется, a VT2 — откроется. Полученная таким способом отрицательная обратная связь сохраняет напряжение на нагрузке примерно равным номинальному значению.

Выпрямленное напряжение с моста VD1 используется и для запитки коллекторной цепи VT1 (через цепь интегрального стабилизатора DA1). Цепочка C5R6 гасит нежелательные скачки напряжения сток-исток на транзисторе VT2. Конденсатор С1 обеспечивает снижение помех, проникающих в сеть в процессе работы стабилизатора. Номиналы резисторов R3 и R5 подбирают, получая наилучшую и устойчивую стабилизацию напряжения. Выключатель SA1 обеспечивает включение и выключение стабилизатора и нагрузки. Замыкание выключателя SA2 отключает автоматику, стабилизирующую напряжение на нагрузке. Оно в таком варианте оказывается максимально возможным при текущем напряжении в сети.

После включения собранного стабилизатора в сеть, подстроечным резистором R1 устанавливают на нагрузке напряжение, равное 220 В. Нужно учесть, что вышеописанный стабилизатор не может устранить изменения сетевого напряжения, превышающие 220 В, или оказавшиеся ниже минимального, использованного при расчете обмоток трансформатора.

Замечание: В некоторых режимах работы стабилизатора мощность, рассеиваемая транзистором VT2, оказывается весьма значительной. Именно она, а не мощность трансформатора, может ограничить допустимую мощность нагрузки. Поэтому следует позаботиться о хорошем отводе тепла от этого транзистора.

Стабилизатор, устанавливаемый в сыром помещении, нужно обязательно поместить в заземленный металлический корпус.

Смотрите также схемы.

Повышающий/понижающий регулятор напряжения 12 В S18V20F12

Повышающий/понижающий регулятор напряжения 12 В S18V20F12

Этот мощный повышающий/понижающий регулятор эффективно обеспечивает фиксированное выходное напряжение 12 В при входном напряжении от 3 В до 30 В, обеспечивая типичный выходной ток до 2 А, когда входное напряжение близко к выходному напряжению и предлагая типичный КПД от 80% до 90%. Его способность преобразовывать как более высокие, так и более низкие входные напряжения делает его полезным для приложений, где напряжение питания может сильно варьироваться, например, с батареями, которые запускаются выше, но разряжаются ниже регулируемого напряжения.

Гибкость входного напряжения, обеспечиваемая этими стабилизаторами, особенно хорошо подходит для приложений с батарейным питанием, в которых напряжение батареи начинается выше требуемого выходного напряжения и падает ниже целевого значения по мере разрядки батареи.

Ток покоя без нагрузки обычно составляет от 1 мА до 5 мА для всех возможных комбинаций входного и выходного напряжения (например, ток покоя составляет приблизительно 4 мА при входном напряжении 3 В, 1,5 мА при входном напряжении 12 В и 1 мА при входном напряжении 30 В).Вывод ENABLE можно использовать для перевода платы в состояние пониженного энергопотребления, которое снижает ток покоя до 10–20 мкА на вольт на VIN (например, примерно 30 мкА при входном напряжении 3 В и 500 мкА при входном напряжении 30 В).

Этот регулятор имеет встроенную защиту от обратного напряжения, защиту от перегрузки по току, отключение при перегреве (которое обычно активируется при 165°C) и блокировку при пониженном напряжении, которая заставляет регулятор отключаться, когда входное напряжение ниже 2,5 В ( типичный).

Особенности

  • Входное напряжение: 2.от 9 В до 32 В (32 В — абсолютное максимальное рабочее напряжение; рекомендуемое максимальное рабочее напряжение — 30 В, что является пределом защиты от обратного напряжения. )
  • Фиксированный выход 12 В с точностью 4%
  • Типовой максимальный непрерывный выходной ток: 2 А (когда входное напряжение близко к выходному напряжению; в разделе Типовой КПД и выходной ток ниже показано, как достижимый непрерывный выходной ток зависит от входного и выходного напряжения)
  • Встроенная защита от обратного напряжения (до 30 В), защита от перегрузки по току, отключение при перегреве и блокировка при пониженном напряжении
  • Типовой КПД от 80% до 90%, в зависимости от входного напряжения, выходного напряжения и нагрузки
  • Четыре монтажных отверстия для винтов #2 или M2.
  • Компактный размер: 1,7″ × 0,825″ × 0,38″ (43 × 21 × 10 мм)
  • Отверстия меньшего размера для контактов 0,1″ и отверстия большего размера для клеммных колодок предлагают несколько вариантов подключения к плате.

Соединения

Этот повышающий/понижающий регулятор имеет четыре соединения: входное напряжение (VIN), заземление (GND) и выходное напряжение (VOUT) и ENABLE.

Входное напряжение VIN должно быть между 2.9 В и 32 В. Более низкое входное напряжение может привести к отключению или нестабильной работе регулятора; более высокие входные напряжения могут разрушить стабилизатор, поэтому следует убедиться, что шум на входе не слишком велик. 32 В следует рассматривать как абсолютное максимальное входное напряжение. Рекомендуемое максимальное рабочее напряжение составляет 30 В, что является пределом защиты от обратного напряжения.

Регулятор включен по умолчанию: подтягивающий резистор на 100 кОм на плате соединяет контакт ENABLE с защищенным от обратного хода VIN.На вывод ENABLE можно подать низкий уровень (менее 0,7 В), чтобы перевести плату в состояние пониженного энергопотребления. Потребление тока покоя в этом спящем режиме определяется током в нагрузочном резисторе от ENABLE до VIN и схемой защиты от обратного напряжения, которая будет потреблять от 10 мкА до 20 мкА на вольт на VIN, когда ENABLE удерживается на низком уровне. (например, приблизительно 30 мкА при входном напряжении 3 В и 500 мкА при входном напряжении 30 В). Если вам не нужна эта функция, вы должны оставить контакт ENABLE отключенным. Обратите внимание, что топология SEPIC имеет встроенный конденсатор от входа до выхода; следовательно, выход не полностью отсоединен от входа, даже когда регулятор выключен.

Выходной ток

Максимально достижимый выходной ток платы зависит от входного напряжения, но также зависит и от других факторов, включая температуру окружающей среды, воздушный поток и теплоотвод. На приведенных ниже графиках показаны выходные токи, при которых защита от перегрева этого регулятора напряжения обычно срабатывает через несколько секунд. Эти токи представляют собой предел возможностей регулятора и не могут поддерживаться в течение длительного времени, поэтому непрерывные токи, которые может обеспечить регулятор, обычно на несколько сотен миллиампер ниже.

Внешний регулятор напряжения 12 вольт — HVAC How To

Недавно у меня вышел из строя компьютер на моем Dodge Ram 1500 2000 года выпуска. Не весь компьютер, грузовик работал нормально, а часть, которая регулирует выходное напряжение генератора. После поиска в Интернете я нашел комплект, который продается на eBay, который использует внешний регулятор напряжения для обхода компьютера и управления выходом генератора.

Индикатор двигателя продолжает гореть, но теперь напряжение регулируется внешним регулятором.Это отличная экономия денег, если вы когда-либо оценивали новый компьютер для легкового или грузового автомобиля, который вы знали бы.


Вот видео о том, как сделать внешний стабилизатор напряжения своими руками.

Эту схему также можно использовать в других случаях или в любом месте, где требуется регулирование 12 вольт от HVAC до генератора переменного тока.

Ниже приведена информация о том, что входит в комплект, и о том, как он устанавливается, что довольно просто.



Регулятор напряжения должен быть установлен на противопожарной стене или кранце.Заземление регулятора важно, иначе напряжение будет колебаться. Шлифование области, где установлен регулятор, часто выполняется для обеспечения хорошего заземления. В комплект входит зеленый провод, идущий от регулятора напряжения к генератору, чтобы обеспечить надежное заземление.

Жгут проводов состоит из трех проводов. Два черных провода и один красный провод со встроенным предохранителем.
Два черных провода идут к генератору, а красный провод идет к аккумулятору через блок предохранителей.

Черные провода
На задней части генератора расположены два провода, которые идут к компьютеру для регулирования напряжения. Эти два провода необходимо заменить двумя черными проводами из комплекта.
Обязательно перережьте два провода, идущие обратно к компьютеру. Ни напряжение, ни проводка не возвращаются к компьютеру. Заклейте их скотчем, если это открытые разъемы, чтобы они не замыкались, и уберите их с дороги.
Два черных провода подключаются к генератору, где расположены два провода.Это два провода, которые раньше шли к компьютеру для регулирования напряжения
. Два провода можно использовать взаимозаменяемо, и не имеет значения, к какому черному проводу они подключаются. Существует также большой существующий провод генератора переменного тока, который идет к аккумулятору, его следует оставить в покое, нужно использовать только два провода, идущие к компьютеру.
Если ни один из разъемов в комплекте не подходит к проводам генератора переменного тока, необходимо будет использовать старый соединительный штекер. Отрежьте провода достаточно далеко от генератора, чтобы можно было легко добраться до них и подключить их.

Красный провод
Красный провод на жгуте комплекта с предохранителем необходимо подключить к аккумулятору. Его нельзя подключать напрямую к аккумулятору, иначе аккумулятор будет разряжаться, когда автомобиль не работает. Правильное подключение красного провода в блоке предохранителей разорвет цепь при выключении ключа. Следует использовать предохранитель на 20 ампер или больше.
В качестве альтернативы можно использовать переключатель, который подключается к аккумулятору отдельно и отключается, когда автомобиль не работает.
Если транспортное средство необходимо быстро запустить и запустить, предохранитель на красном проводе всегда можно вынуть, когда автомобиль выключен, но это должно быть только на время.

Зеленый провод
Регулятору напряжения требуется надежное заземление генератора, иначе он не будет работать должным образом. Чтобы убедиться, что регулятор напряжения заземлен на генератор, зеленый провод в комплекте должен быть помещен между регулятором напряжения и генератором. Убедитесь, что соединения затянуты, чтобы обеспечить хорошее заземление.

После подключения всех соединений следует использовать цифровой мультиметр для проверки работы регулятора. Используя мультиметр для измерения напряжения постоянного тока, подсоедините выводы к положительной и отрицательной клеммам аккумулятора. При работающем автомобиле напряжение должно составлять от 14 до 16 вольт постоянного тока в зависимости от нагрузки.

Рубрика: HVAC как

12-вольтовые регулируемые регуляторы напряжения | Продукты и поставщики

  • http://dspace.mit.edu/bitstream/handle/1721.1/86751/49322852-MIT.pdf?sequence=2

    Схема регулятора напряжения обеспечивает регулируемый диапазон мощности двигателя. примерно с 5 до 12 вольт, что соответственно изменило скорость двигателя.

  • http://dspace.mit.edu/bitstream/handle/1721.1/42457/24208487-MIT.pdf?sequence=2

    ±15 В требуется преобразователям сигнала, а также +5 логический «высокий»; оба обеспечиваются за счет использования преобразователя напряжения постоянного тока от + 12 до ± 15 и регулируемого регулятора напряжения от + 12 до + 5 соответственно.

  • CR4 — Тема: Генератор низких оборотов

    Я вижу упоминания о напряжениях холостого хода 70 + и напряжениях нагрузки, достигающих более 24 В, но также опускающихся ниже 12 В при слабом ветре. Это не подходит для прямого подключения к аккумулятору или даже к регулятору автомобильного генератора переменного тока, для которого требуется катушка возбуждения для регулировки поля магнитного потока в генераторе.

  • Моделирование среднего значения автомобильных систем генератор-выпрямитель

    Возбуждение ток регулируется регулятором напряжения-возбудителем и выходное напряжение регулируется на уровне 14 вольт. Блок-схема этого регулятор показан на рис. 12 с параметрами, суммированными в Приложение Б.

  • CR4 — Тема: Понижение напряжения постоянного тока

    Не используйте мостовой выпрямитель или сильное сглаживание, поместите этот «неровный» полуволновой регулируемый источник питания, скажем, на 15-вольтовый стабилизатор или регулируемый регулятор, настроенный выше 12 В.Это даст вам напряжение, скажем, 15 В с отсутствующими кусками…

  • Получение термоэлектрической энергии от двигателей малых самолетов

    В дополнение к преобразованию напряжения входной модуль автоматически регулирует свое входное сопротивление в соответствии с полным сопротивлением источника и, таким образом, работает в точке передачи максимальной мощности. Выходы входных модулей затем объединяются и подаются на один 12-вольтовый стабилизатор шины, который обеспечивает регулируемый выходной сигнал 12-вольт для внешних нагрузок.

  • Неинвазивное применение для мониторинга внутренних трубопроводов и обнаружения коррозии

    … система продолжит сбор данных каждые 5 минут один раз (это время можно настроить на более короткое или … Все схемы могут работать с диапазоном напряжения от 5 до 12 В, кроме микроконтроллера, который также может питаться от более чем 5 вольт с размещением регулятора напряжения 5 вольт между источник и цепь.

  • CR4 — Тема: Как собрать АРН для трехфазного генератора?

    Снять лампу, отрегулировать регулятор напряжения на 12.0 вольт постоянного тока. … тесты покажут, что регулятор напряжения LM317 исправен, перед использованием установите его на 12 В…

  • Моделирование регулирования напряжения генератора постоянного тока самолета

    Выходное напряжение генератора без регулирования напряжения, показанное на рис. 12, соответствует Характеристики внешней нагрузки генератора показаны на рис. 11. Регулируемое напряжение, показанное на рис. 13, соответствует демпфированному колебания регулятора угольной сваи. Тем не менее, напряжение падение около 20 Вольт не очень соответствует действительности и параметры регулятора напряжения должны быть точно отрегулированы.

  • Повышающие регуляторы напряжения

    — повышающие преобразователи Повышающие регуляторы напряжения

    — повышающие преобразователи

    — Веб-сайт Robot Gear лучше всего работает с поддержкой Javascript и файлов cookie —

      Дома
    1. Регуляторы напряжения
    2. Шаг вперед

    Повышающие стабилизаторы напряжения или повышающие преобразователи принимают нестабильное низкое постоянное напряжение и преобразуют его в более высокое стабильное постоянное напряжение.Идеально подходит для обеспечения регулируемой мощности 5, 9, 12 В от одно- или двухэлементной батареи меньшего размера.

    В спецификациях

    указано регулируемое выходное напряжение и ток, но проверьте максимальное входное напряжение, чтобы убедиться в его пригодности. Некоторые регуляторы позволяют изменять выходную мощность, хотя регулировочный потенциометр предназначен для использования на низких частотах, а не для постоянной регулировки напряжения.

    Входное напряжение должно быть ниже регулируемого выходного напряжения, при этом необходимо избегать скачков напряжения на входе.

    $ 37,95

    На складе в Австралии

    Мы можем отправить еще 100 в течение 7-10 дней.

    $ 43.95

    На складе в Австралии

    Мы можем отправить еще 12 в течение 7-10 дней.

    $ 49.
    95

    На складе в Австралии

    Мы можем отправить еще 10 в течение 7-10 дней.

    $ 5.95

    Мы можем отправить еще 67 в течение 7-10 дней.

    $ 46.95

    На складе в Австралии

    Мы можем отправить еще 147 в течение 7-10 дней.

    Повышающий регулятор напряжения 5В U3V70F5

    Код: SKU-004825

    Этот мощный синхронный импульсный повышающий стабилизатор эффективно генерирует выходное напряжение 5 В при входном напряжении всего 2.9 В при входном токе до 8 А. Подробнее…

    $ 37,95

    На складе в Австралии

    Мы можем отправить еще 116 в течение 7-10 дней.

    $ 18.95

    На складе в Австралии

    Мы можем отправить еще 184 в течение 7-10 дней.

    $ 43.
    95

    На складе в Австралии

    Мы можем отправить еще 20 в течение 7-10 дней.

    $ 37.95

    Мы можем отправить еще 80 в течение 7-10 дней.

    9В, 1.Повышающий регулятор напряжения Pololu 4A U3V12F9

    Код: MCU-60114

    Компактный (0,32 «× 0,515») импульсный повышающий (или повышающий) стабилизатор напряжения U3V12F9 принимает входное напряжение от 2,5 В и эффективно повышает его до 9 В. Расстояние между контактами составляет 0,1 дюйма, что делает эту плату совместимой с стандартные макетные платы и перфорированные платы без пайки. Подробнее…

    $ 41,95

    На складе в Австралии

    У нашего поставщика нет в наличии

    Авторские права © 2009 Робот Шестерни.Веб-сайт PCS

    10 лучших линейных стабилизаторов напряжения — Блог SnapEDA

    В электронике для стабилизации напряжения обычно используются линейные регуляторы напряжения. Независимо от входного напряжения или условий нагрузки, они будут обеспечивать фиксированное выходное напряжение, тем самым защищая устройства от колебаний выходного сигнала, которые могут привести к неэффективной работе или даже к повреждению.

    При проектировании источника питания для приложения, требующего небольшой разницы между его входным и выходным напряжениями, разработчики аппаратного обеспечения должны учитывать линейные стабилизаторы напряжения.

    Простота и стоимость являются основными преимуществами использования линейных стабилизаторов перед импульсными регуляторами напряжения. Кроме того, отсутствие шума переключения делает линейные регуляторы особенно полезными для аудио- и видеосвязи, медицинских устройств и других приложений, чувствительных к шуму.

    С другой стороны, линейные регуляторы напряжения выделяют тепло, а их КПД довольно низкий, колеблется от 30% до 60%. Именно поэтому они используются в основном для маломощных устройств и небольших перепадов между входным и выходным напряжениями.

    По сравнению с линейными стабилизаторами, импульсные регуляторы напряжения (также известные как импульсные стабилизаторы) имеют более высокий КПД и выделяют гораздо меньше тепла, но также являются более дорогими и сложными.

    При выборе между различными стабилизаторами напряжения для вашего приложения вы должны учитывать несколько факторов, включая их максимальное входное напряжение, разницу между входным и выходным напряжением, номинальные токи, температурные характеристики и выходной шум.

    Большинство линейных регуляторов напряжения в нашем списке Top 10 имеют защиту от перегрузки по току и тепловую защиту.Большинство из них также имеют максимальное входное напряжение в диапазоне от 5,5 В до 40 В и выходное напряжение в диапазоне от 3,3 В до 15 В. Наиболее популярными поставщиками регуляторов напряжения на SnapEDA являются Diodes Inc, Richtek USA Inc, Microchip, STMicroelectronics и Texas Instruments.

    Давайте теперь посмотрим на 10 лучших линейных регуляторов напряжения на SnapEDA!

    № 10 — LP2985-33DBVR от Texas Instruments

    Этот стабилизатор с малым падением напряжения имеет максимальное входное напряжение 16 В, выходное напряжение 3,3 В, выходной ток 150 мА, падение напряжения 280 мВ и диапазон температур перехода от -40°C до 125°C.
    Средняя цена у дистрибьюторов: 0,60 доллара США

    Скачать символ и след

    № 9 — L7805ACD2T от STMicroelectronics

    Этот положительный стабилизатор имеет максимальное входное напряжение 35 В, выходное напряжение 5 В, выходной ток 1,5 А, падение напряжения 2 В и диапазон температур перехода от 0°C до 125°C.

    Средняя цена среди дистрибьюторов: нет данных

    Скачать символ и след

    №8 — L7805CV-DG от STMicroelectronics

    Этот положительный стабилизатор имеет максимальное входное напряжение 35 В, выходное напряжение 5 В, 1.Выходной ток 5 А, падение напряжения 2 В и диапазон температур перехода от 0 ° C до 125 ° C.

    Средняя цена среди дистрибьюторов: 0,52 доллара США

    Скачать символ и след

    № 7 — REG1117 от Texas Instruments

    Этот положительный стабилизатор с малым падением напряжения имеет максимальное входное напряжение 15 В, выходное напряжение 1,8 В, выходной ток 800 мА и диапазон температур перехода от -40°C до 125°C.

    Средняя цена у дистрибьюторов: 2,02 доллара США

    Скачать Symbol & Footprint

    № 6 — L7805CV от STMicroelectronics

    Этот положительный стабилизатор имеет максимальное входное напряжение 35 В, выходное напряжение 5 В, 1.Максимальный выходной ток 5 А, падение напряжения 2 В и диапазон температур перехода от 0°C до 125°C.

    Средняя цена у дистрибьюторов: 0,41 доллара США

    Скачать символ и след

    №5 — LD1117S33CTR от STMicroelectronics

    Этот регулятор с малым падением напряжения имеет максимальное входное напряжение 15 В, выходное напряжение 3,3 В, максимальный выходной ток 950 мА, падение напряжения 1 В и диапазон температур перехода от -40°C до 125°C.

    Средняя цена среди дистрибьюторов: 0 долларов США.36

    Скачать символ и след

    №4 — AP2112K-3.3TRG1 от Diodes Inc.

    Этот положительный регулятор имеет максимальное входное напряжение 6 В, выходное напряжение 3,3 В, максимальный выходной ток 600 мА, падение напряжения 0,4 В и диапазон температур перехода от -40°C до 85°C.

    Средняя цена у дистрибьюторов: 0,24 доллара США

    Скачать символ и след

    №3 — RT9193-33GB от Richtek USA Inc.

    Этот регулятор с малым падением напряжения имеет 5.Максимальное входное напряжение 5 В, выходное напряжение 3,3 В, максимальный выходной ток 300 мА, падение напряжения 0,3 В и диапазон температур перехода от -40°C до 125°C.

    Средняя цена среди дистрибьюторов: 0,50 доллара США

    Скачать символ и след

    №2 — MIC29302WU от Microchip

    Этот стабилизатор с малым падением напряжения имеет максимальное входное напряжение 26 В, выходное напряжение 3,3 В, выходной ток 3 А, максимальное падение напряжения 0,6 В и диапазон температур перехода от -40°C до 125°C.

    Средняя цена среди дистрибьюторов: Н/Д

    Скачать Symbol & Footprint

    И верхний линейный регулятор напряжения на SnapEDA…

    #1- LM1117MP-3.
    3 от Texas Instruments

    Этот стабилизатор с малым падением напряжения имеет максимальное входное напряжение 15 В, выходное напряжение 3,3 В, максимальный выходной ток 800 мА, падение напряжения 1,2 и диапазон температур перехода от 0°C до 125°C.

    Средняя цена среди дистрибьюторов: нет данных

    Скачать символ и след

    * Эти данные были собраны с помощью аналитики SnapEDA путем просмотра загрузок из нашей библиотеки моделей деталей (символов, посадочных мест и 3D-моделей).Миллионы деталей ежегодно оцениваются в SnapEDA, однако, если детали нет в нашей базе данных, она не будет отображаться в этом списке. Мы постоянно расширяем охват и будем периодически обновлять этот список!

    Дизайн электроники одним щелчком мыши. Начать сейчас.

    Регулятор напряжения 12 В — компания Brillman

    Описание

    #B8002-006, Регулятор напряжения 12 В



    Заменяет следующие детали

    IHC/Farmall – #121579C1

    Миннеаполис Молин – #35A5137, 10A17848

    Delco Remy — 1119673, 1118219, 1118241, 1118245, 1118252, 1118261, 1118263, 1118264, 1118267, 1118285, 1118317, 1118318, 1118325, 1118328, 1118329, 1118358, 1118367, 1118370, 1118384, 1118385, 1118704, 1118709, 1118716, 1118734, 1118736, 1118749, 1118750, 1118754, 1118759, 1118761, 1118825, 1118826, 1118839, 1118840, 1118882, 1118891, 1118892, 1118893, 1118894, 1118895, 1118896, 1118898, 1118899, 1118900, 1118931, 1118932, 1118933, 1118934, 1118935, 1118936, 1118945, 1118953, 1118967, 1118968, 1118974, 1119000, 1119001, 1119002, 1119003, 1119020, 1119122, 1119123, 1119150, 1119151, 1119155, 1119158, 1119161, 1119162, 1119174, 1119181, 1119182, 1119183, 1119190, 1119192, 1119205, 1119220, 1119234, 1119235, 1119238, 1119239, 1119242, 1119244, 1119247, 1119253, 1119260, 1119261, 1119263, 1119264, 1119277, 1119278, 1119279, 1119280, 1119299, 1119612, 1119621, 1119624, 1119634, 1119641, 1119642, 1119644, 1119645, 1119649, 1119657, 1119663, Д617, Д618, Д620, Д626, Д611 90 007



    Подходит для следующих тракторов

    Эллис Чалмерс – Газ D19 ( Серийный номер #14698 и выше )

    IHC/Farmall – 404, 424, 504, 606, 656, 706, 806, 2404, 2424, 2504, 2606, 2656, 2706, 2806

    Миннеаполис Молин – G704, G705, G706, G707, G708, G900, Jet Star 3, U302



    Подходит для следующих автомобилей

    Buick – 1950-1952 и 1953 Straight 8, ( Все, кроме #1102754 Генератор )

    Кадиллак – 1953-1962 Все

    Шевроле – 1959-1962

    Грузовик Шевроле – 1955-1962

    Грузовик GMC – 1954-1962 ( Все 12 В )

    IHC грузовик — 1946-1962 ( с генератором # 1102005, 1102034, 1102044, 1102191, 1102955, 1105112, 1102955, 1105941, 1105115, 1105941, 1106822), 1963-1969 (1106822), 1963-1969 ( все с генератором )

    Олдсмобиль – 1953-1962

    Packard – 1956-1958 ( Все с системой Delco )

    Pontiac — 1954–1958 ( Все ), 1959–1962 ( Со стандартным генератором )

    Студебеккер – 1956-1958

    .

    Author:

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
