Схема импульсного блока питания на 12 вольт 10 ампер. Импульсный блок питания: ремонт и доработка

Импульсные блоки питания на 12В сегодня все чаще применяются в быту. С их помощью заряжаются различные виды аккумуляторных батарей, реализуются некоторые виды освещения, даже бесперебойное электрическое питания для компьютерных и других сетей. Конечно, самый простой способ обзавестись необходимым импульсным блоком питания – это купить его в магазине. К примеру, импульсный блок питания на tl494.

Но нас интересует возможность собрать этот прибор своими руками. Итак, импульсный блок питания – схема, детализация и рекомендации по его сборке.

Если рассматривать структурную схему, то состоит она из четырех элементов:

• Сетевой выпрямитель.
• Выпрямитель напряжения.
• Система управления.

Структура блока питания показана на нижнем рисунке.

Итак, какие функции выполняет каждый из этих элементов. Сетевой выпрямитель преобразует переменный ток в постоянный.

То есть, происходит сглаживание пульсации напряжения. Высокочастотный преобразователь, наоборот, преобразует постоянное напряжение в переменное. При этом форма импульсов становится, во-первых, прямоугольной, во-вторых, с необходимой амплитудой.

Выпрямитель напряжения частично сглаживает напряжение. Кстати, в некоторых блоках питания этот элемент отсутствует, электрический ток поступает сразу на сглаживающий фильтр, который своим выходом соединяется с нагрузкой. На схеме показано, что система управления связана и с высокочастотным преобразователем, и с выпрямителем напряжения. Все дело в том, что управление ВЧП происходит за счет обратной связи с выпрямителем.

Эта структурная схема простого импульсного блока питания на 12В, кстати, имеет большое количество критиков, которые уверяют, что коэффициент полезного ее действия достаточно мал. В принципе, так оно и есть, но если правильно подойти к подбору всех элементов, если правильно провести расчеты, то импульсные блоки питания этого типа будут обладать КПД не ниже 90%.

А это уже кое-что, да и значит.

Принципиальные схемы

Итак, в основе сборки импульсного блока питания лежит не только принципиальная схема, а точнее, ее обоснованный выбор, но и выбор ее основных элементов. В принципе, в данном случае необходимо точно подобрать два элемента:

• Выпрямитель напряжения.

О них и пойдет речь.

По сути, это длинное название можно заменить коротким – инвертор. Он бывает одно- или двухтактным, в котором используется импульсный трансформатор. Вот несколько схем этого элемента:

Схема высокочастотного преобразователя

Самая простая схема, в которой установлен только трансформатор, однотактная (первая позиция). Именно простота создает некоторые недостатки:

• Необходима установка трансформатора большого размера, потому что этот прибор действует по частной петле гистерезиса.
• Чтобы мощность тока на выходе была большой, надо увеличить его импульсную амплитуду.

Поэтому данная схема чаще всего применяется в блоках питания для маломощных приборов, где влияние этих недостатков не будет сказываться на работе самого прибора.

Вторая позиция – это схема двухтактная, которая носит название пушпульная. Здесь нет недостатков однотактной, но и у нее есть свои минусы: повышенные требования к максимальному значению напряжения ключей и более сложная конструкция самого трансформатора.

Третья позиция – двухтактная полумостовая. По сути, это предыдущая модель только с упрощенным трансформатором. Именно этот критерий стал основой импульсных источников питания, которые используются для электрических приборов мощностью не больше 3 кВт.

Четвертая позиция – мостовой импульсный блок питания. В нем увеличено количество силовых ключей в два раза, что дает возможность увеличить мощность. А этой выгодно и с технической точки зрения, и с экономической.

Выбор трансформатора

Импульсный блок питания, а точнее сказать, его мощность, будет зависеть от выбранного вида трансформаторного сердечника. Для источников питания до 1 кВт устанавливается трансформатор с ферритовым сердечником.

Внимание! Необходимо помнить, что в трансформаторах с ферритовым сердечником происходят большие потери напряжения, если его частота будет приближаться к 100 Гц.

Выпрямитель напряжения

Существует три основные схемы выпрямления напряжения номиналом 220 вольт.

• Однополупериодная.
• Двухполупериодная.
• Нулевая или, как и предыдущая, только со средней точкой.

Первая схема самая простая, в которой используется минимальное количество полупроводниковых элементов. Единственный ее минус – это высокая пульсация напряжения на выходе. Хотя можно было бы добавить и небольшой коэффициент выпрямления (0,45), поэтому, используя эту схему, придется устанавливать мощный фильтр.

Нулевая является обладателем высокого коэффициента выпрямления – 0,9. Правда, при этом необходимо увеличить число диодов выпрямления практически в два раза. Недостаток – наличие сетевого трансформатора. То есть, его габаритные размеры мало связаны с понятием малогабаритных приборов, тем более, когда это касается импульсного блока питания.

Третья позиция – это одно и то же, что и вторая, только без трансформатора. Его заменяет емкостной фильтр, который имеет свой недостаток – это высокий импульс выходного тока. Правда, данный недостаток не критичен.

Заключение по теме

Как видите, принципиальная схема для импульсных блоков питания имеет несколько разновидностей. Но чтобы каждая из них работала корректно, необходимо правильно подобрать ее составляющие. Конечно, все это не так просто как может показаться на первый взгляд, но если принять во внимание наши рекомендации, то можно самостоятельно собрать небольшой мощности блок, к примеру, для освещения помещений LED-лампами.

Похожие записи:

Устанавливаются во многих электроприборах. Основным их элементом принято считать катушку индуктивности. По своим параметрам она может довольно сильно отличаться, и в первую очередь это связано с пороговым напряжением в сети.

Дополнительно следует учитывать мощность самого прибора. Сделать простой блок питания в домашних условиях довольно просто. Однако в данном случае необходимо уметь рассчитывать показатель частотной модуляции.

Для этого учитывается вектор прерывания в сети и параметр интеграции.

Как сделать блок для компьютера?

Для того чтобы собирать импульсные блоки питания своими руками для компьютеров, потребуются катушки индуктивности средней мощности. Частотный сдвиг в данном случае будет полностью зависеть от типа используемых конденсаторов. Дополнительно перед началом работы следует рассчитать показатель модуляции. При этом важно учесть пороговое напряжение в системе.

Если параметр модуляции находится в районе 80 %, то конденсаторы можно использовать с емкостью менее 4 пФ. Однако следует позаботиться о наличии мощных транзисторов. Основной проблемой данных блоков принято считать перегрев обмотки катушки. При этом человек может наблюдать небольшую задымленность. Ремонт импульсного блока питания в данном случае следует начинать с отключения в первую очередь всех конденсаторов. После этого контакты необходимо тщательно зачистить. Если в конечном счете проблема будет не устранена, катушку индуктивности придется полностью заменить.

Модель на 3 В

Сделать импульсные блоки питания своими руками на 3 В можно используя обычные катушки индуктивности серии РР202. Показатели проводимости у них находятся на среднем уровне. В данной ситуации параметр модуляции в системе не должен превышать 70 %. В противном случае пользователь может столкнуть с частотным сдвигом, который будет происходить в блоке.

Дополнительно важно подбирать конденсаторы с емкостью не менее 5 пФ. Принцип работы импульсного блока питания данного типа основывается на смене фазы. При этом нередко специалистами дополнительно устанавливаются преобразователи. Все это необходимо для того, чтобы промежуточная частота была как можно меньше. Кулеры на блоки данного типа монтируются крайне редко.

Устройство на 5 В

Чтобы сделать импульсные блоки питания своими руками, необходимо обязательно подобрать выпрямитель, исходя из мощности электроприбора. Конденсаторы в данном случае используются с емкостью до 6 пФ. При этом дополнительно в приборе устанавливаются попарно транзисторы. Это необходимо для того, чтобы показатель модуляции как минимум вывести на уровень 80 %.

Все это позволит повысить также параметр индуктивности. Проблемы данных блоков чаще всего связаны именно с перегревом конденсаторов. При этом на катушку особого напряжения не оказывается. Ремонт импульсного блока питания в данном случае следует начинать стандартно — с зачистки контактов. Только после этого устанавливается более мощный преобразователь.

Что понадобится для блока на 12 В?

Стандартная схема импульсного блока питания данного типа включает в себя катушку индуктивности, конденсаторы, а также выпрямитель вместе с фильтрами. Параметр модуляции в этом случае значительно зависит от показателя предельной частоты. Дополнительно важно учитывать скорость интегрального процессора. Транзисторы для блока данного типа в основном подбираются полевого вида.

Конденсаторы необходимы только с емкостью на уровне 5 пФ. Все это в конечном счете позволит значительно понизить риск термального повышения в системе. Катушки индуктивности устанавливаются, как правило, средней мощности. При этом обмотки для них обязательно должны использоваться медные. Регулируется импульсный блок питания 12В за счет специальных контролеров. Однако многое в данной ситуации зависит от типа электроприбора.

Блоки с фильтрами ММ1

Схема импульсного блока питания с фильтрами данной серии включает в себя, помимо катушки индуктивности, выпрямитель, конденсатор и резистор вместе с преобразователем. Использование фильтров в устройстве позволяет значительно сократить риск термального повышения. При этом чувствительность модели повышается. Коэффициент модуляции в этом случае напрямую зависит от прерывания сигнала.

Для повышения порогового напряжения специалисты резисторы рекомендуют применять только полевого типа. При этом емкость конденсатора минимум должна быть на уровне 4 Ом. Основной проблемой таких устройств принято считать повышение отрицательного сопротивления. В результате все резисторы на плате довольно быстро выгорают. Ремонт блока в такой ситуации необходимо начинать с замены внешней обмотки катушки индуктивности. Дополнительно следует проверить полярность резисторов. В некоторых случаях повышение отрицательного сопротивления в цепи связано с увеличением диапазона частоты. В данном случае целесообразнее поставить более мощный преобразователь.

Как собрать блок с выпрямителем?

Чтобы сделать импульсные блоки питания своими руками с выпрямителем, транзисторы понадобятся закрытого типа. При этом конденсаторов в системе должно быть предусмотрено как минимум четыре единицы. Минимальная их емкость обязана находиться на уровне 5 пФ. Принцип работы импульсного блока питания данного типа основывается на изменении фазы тока. Происходит данный процесс непосредственно за счет преобразователя. Фильтры у таких моделей устанавливаются довольно редко. Связано это в большей степени с тем, что пороговое напряжение вследствие их использования значительно повышается.

Модели со сглаживающими фильтрами

Схема импульсного блока питания 12В со сглаживающими фильтрами конденсаторы предусматривает с емкостью как минимум в 4 пФ. За счет этого показатель модуляции должен находится на уровне 70 %. Для того чтобы стабилизировать процесс преобразования, многие используют резисторы только закрытого типа. Пропускная способность у них довольно малая, однако проблему они решают. Принцип импульсного блока питания основывается на изменении фазы устройства. Фильтры у него чаще всего устанавливаются сразу возле катушки.

Блоки повышенной стабилизации

Сделать блок данного типа можно используя катушку индуктивности только большой мощности. При этом конденсаторов в системе должно быть как минимум пять единиц. Также следует заранее подсчитать количество необходимых резисторов. Если преобразователь используется в блоке низкочастотный, то резисторов необходимо использовать только два. В противном случае они устанавливаются также и на выходе. Фильтры для данных систем применяются самые разнообразные.

В этой ситуации многое зависит от показателя модуляции. Основной проблемой таких систем принято считать перегрев резисторов. Происходит это из-за резкого повышения порогового напряжения. При этом преобразователь также выходит из строя. Ремонт блока в такой ситуации необходимо начинать также с зачистки контактов. Только после этого можно проверить уровень отрицательного сопротивления. Если данный параметр превышает 5 Ом, то необходимо полностью заменить все конденсаторы в устройстве.

Модели с конденсаторами РС

Сделать блоки с конденсаторами данной серии можно довольно просто. Резисторы для них используются только закрытого типа. При этом полевые аналоги значительно снизят параметр модуляции до 50 %. Катушки индуктивности с конденсаторами применяются средней мощности. Прерывание сигнала в данном случае напрямую зависит от скорости возрастания предельного напряжения. Преобразователи в устройствах используются довольно редко. В данном случае интегрирование происходит за счет изменения положения резистора.

Устройства с конденсаторами СХ

Сделать блоки данного типа можно только на резисторах закрытого типа. Катушки индуктивности на них можно устанавливать различной мощности. В данном случае параметр модуляции зависит исключительно от порогового напряжения. Если рассматривать модели для телевизоров, то блок лучше всего делать сразу с системой фильтрации. В данном случае низкочастотные помехи будут отсеиваться сразу на входе. Конденсаторов в устройстве должно быть предусмотрено как минимум пять. Емкость их в среднем обязана составлять 5 пФ.

Если устанавливать их непосредственно возле катушки индуктивности, то лучше всего использовать дополнительно многослойный конденсатор. Контролеры в данном случае устанавливаются только поворотного типа. При этом регулировка импульсного блока питания будет происходить довольно плавно.

Как сделать блок с синазным дросселем?

Схема импульсного блока питания 12В с синазным дросселем включает в себя катушку, конденсатор, а также преобразователь. Последний элемент подбирается исходя из уровня отрицательного сопротивления в цепи. Также важно заранее рассчитать параметр предельной частоты. В среднем он должен быть не ниже 45 Гц. За счет этого стабильность системы значительно повысится. Работа импульсного блока питания данного типа основывается на изменении фазы за счет повышения модуляции.

Блоки с применением керамических конденсаторов

Сделать мощный импульсный блок питания с керамическими конденсаторами довольно сложно из-за высокого сопротивления цепи. В результате встретить такие модификации на сегодняшний день проблематично. Как правило, они изредка применяются на различном аудиоборудовании. Резисторы в данном случае подходят только полевого типа. Также следует заранее подбирать качественный преобразователь. Обмотка на нем должна быть только медная.

При этом витки обязаны быть направлены как сверху вниз, так и снизу вверх. Прерывание сигнала в данном случае напрямую зависит от скорости процесса преобразования. Если температура в системе повышается довольно быстро, в первую очередь страдают именно конденсаторы. При этом дымок над платой появляется довольно часто. В таком случае ремонт блока следует начинать с замены конденсаторов. После этого проверяется пороговое напряжение на внешней обмотке катушки индуктивности. Завершать работы следует с зачистки контактов.

Модели с каплевидными конденсаторами

Принцип работы блоков с каплевидными конденсаторами стандартно заключается в изменении фазы. При этом преобразователь в процессе играет ключевую роль. Для стабильной работы системы параметр отрицательного сопротивления должен находиться на уровне не ниже 5 Ом. В противном случае конденсаторы перегружаются. Катушку индуктивности в данном случае можно использовать любую. При этом параметр модуляции обязан находиться в районе 70 %. Резисторы для таких блоков используются только векторные. Проходимость тока у них довольно высокая. При этом стоят они на рынке дешево.

Применение варисторов

Варисторы в маломощных блоках используются крайне редко. При этом они способны значительно повысить стабильность работы прибора. Устанавливаются данные элементы, как правило, возле катушки индуктивности. Скорость процесса интегрирования в данном случае зависит напрямую от типов конденсаторов. Если использовать их с предельной емкостью на уровне 5 пФ, то коэффициент модуляции будет находиться на уровне 60 %.

Прерывание сигнала в данном случае может происходить из-за сбоев преобразователя. Ремонт блока необходимо начинать с обследования состояния контактов. Только после этого проверяется целостность обмотки катушки индуктивности. Контролеры для таких блоков подходят самые разнообразные. Кнопочные варианты следует рассматривать в последнюю очередь. Регулирование блока при этом будет зависеть во многом от проводимости контактов.

Как отремонтировать и доработать импульсный блок питания китайского производства на 12 вольт

Хочу начать с того, что ко мне в руки попали несколько сгоревших и кем-то уже «поремонтированных» блоков питания 220/12 В. Все блоки были однотипными – HF55W-S-12, поэтому, забив в поисковике название, я надеялся найти схему. Но кроме фотографий внешнего вида, параметров и цен на них, ничего не нашел. Поэтому пришлось схему рисовать самому с платы. Схема рисовалась не для изучения принципа работы БП, а исключительно в ремонтных целях. Поэтому сетевой выпрямитель не нарисован, так-же я не распиливал импульсный трансформатор и не знаю в каком месте сделан отвод (начало-конец) на 2 обмотке трансформатора. Так же не надо считать опечаткой С14 -62 Ома, – на плате маркировка и разметка под электролитический конденсатор (+ показан на схеме), но везде на его месте стояли резисторы номиналом 62 Ома.

При ремонте подобных устройств их нужно подключать через лампочку (лампа накаливания 100-200 Вт, последовательно с нагрузкой), что-бы в случае КЗ в нагрузке, не вышел из строя выходной транзистор и не погорели дорожки на плате. Да и вашим домочадцам спокойнее, если вдруг внезапно не погаснет свет в квартире.
Основной неисправностью является пробой Q1 (FJP5027 – 3 А,800 В, 15 мГц) и как следствие – обрыв резисторов R9, R8 и выход из строя Q2 (2SC2655 50 В\2 А 100 мГц). На схеме они выделены цветом. Q1 можно заменить любым подходящим по току и напряжению транзистором. Я ставил BUT11, BU508. Если мощность нагрузки не будет превышать 20 Вт можно ставить даже J1003, которые можно найти на плате от перегоревшей энергосберегающей лампы. В одном блоке совсем отсутствовал VD-01 (диод шоттки STPR1020CT -140 В\2х10 А) я поставил вместо него MBR2545CT (45 В\30 А), что характерно, он вообще не греется на нагрузке 1,8 А (использовалась лампа автомобильная 21 Вт\12 В). А родной диод за минуту работы (без радиатора) разогревается так, что рукой невозможно дотронуться. Проверил потребляемый устройством (с лампой 21 Вт) ток с родным диодом и с MBR2545CT – ток (потребляемый из сети, у меня напряжение 230 В) понизился с 0,115 А до 0,11 А. Мощность снизилась на 1,15 Вт, я считаю, что именно столько рассеивалось на родном диоде.

Заменить Q2 было нечем, под рукой нашелся транзистор С945. Пришлось “умощнить” его схемой с транзистором КТ837 (рис 2) . Ток остался под контролем и при сравнении тока с родной схемой на 2SC2655, получилось ещё снижение потребляемой мощности c той же нагрузкой на 1 Вт.

В результате, при нагрузке 21 Вт и при работе в течении 5 мин, выходной транзистор и выпрямительный диод (без радиатора) нагреваются градусов до 40 (чуть тёплые). В первоначальном варианте, через минуту работы без радиатора, до них нельзя было дотронуться. Следующим шагом к повышению надёжности блоков сделанных по этой схеме – это замена электролитического конденсатора С12 (склонного к высыханию электролита со временем) на обычный неполярный -неэлектролитический. Таким же номиналом 0,47 мкФ и напряжением не ниже 50 В.

С такими характеристиками БП, теперь можно смело подключать светодиодные ленты, не боясь что КПД блока питания ухудшит эффект экономичности светодиодного освещения.

Блок питания на 35 вольт. Двух-канальный мощный лабораторный блок питания. Схема блока питания с фиксированным выходным напряжением

Честно говоря заказал я данный набор скорее по остаточному принципу, добить посылку, но в итоге оказалось что он может быть весьма полезен, особенно для начинающих радиолюбителей. Некоторое время назад я делал обзор простого регулируемого блока питания и как выяснилось, он оказался полезным, а теперь представьте что это примерно такой же БП но:
На большее напряжение
На больший ток
С переключением обмоток трансформатора
С управлением вентилятором

Интересно? Тогда думаю не прогадаете.

Начну я сегодняшний обзор с того, что расскажу сначала о продавце, а точнее о том, что случайно выяснилось что это уже четвертый обзор его товаров, предыдущие думаю также запомнились и в них были описаны:
1. LCR-метр
2. Простой осциллограф

Собственно потому могу посоветовать заказывать у этого продавца сразу несколько товаров, особенно выгодна комбинация нагрузка + БП.

Приходит от посредника это все в одном пакете, судя по информации от него же весит комплект 175 грамм, для покупок с Тао вес имеет значение.

В итоге вы должны получить печатную плату и большой пакет с деталями, коробок в комплект не входит и приведен для понимания размера:)

Как и в случае с электронной нагрузкой схема в комплект не входит, вся необходимая для сборки информация нанесена на плату в виде шелкографии. Здесь указаны номиналы каждого компонента, потому проблем со сборкой быть не должно.

Монтаж полностью односторонний, SMD компоненты отсутствуют, что на мой взгляд может быть важно для начинающего радиолюбителя.

Качество шелкографии очень хорошее, печать четкая, все отлично видно.

А вот трассировка не очень оптимальна, на торец платы вынесены места под силовые транзисторы и там же расположен разъем подключения трансформатора, потому что-то одно придется подключать проводами в плату, впрочем к этому я еще вернусь.

Существует четыре варианта комплектации лота:
1. Полный комплект, детали плюс плата, мой вариант, цена около $8.64
2. Все то же самое, но без пары выходных транзисторов, цена около $7.76
3. Все компоненты, но без печатной платы, цена около $6.73
4. Плата без компонентов, цена около $1.9 доллара.

Так как компонентов довольно много, то я бы рекомендовал первый вариант, но так как компоненты не все хорошего качества (например конденсаторы), то возможно подойдет и вариант 4, варианты 2 и 3 как по мне смысла особо не имеют.

А вот здесь проявился минус ТаоБао , у меня в комплекте забыли положить ручки переменных резисторов, стоят копейки, но жалко:(

На странице товара приведена схема блока питания, что также может помочь в сборке, мне все таки пару раз пришлось к ней обращаться, но о нюансах я напишу в разделе сборки. Качество схемы не очень высокое, продавец предлагает ее «в HD», но как скачать, а не понял.

В общем-то схема ничего принципиально нового не содержит, на одном ОУ собран сам БП, на втором переключатель обмоток, внизу виде узел управления питанием вентилятора. Немного смущает «кривое» питание ОУ и обмотка со средней точкой для питание внутренней электроники, которая в данном случае вообще смысла не имеет.
Также несколько непривычно включение переменных резисторов, двумя проводами, при чем увеличение напряжения/тока соответствует увеличению сопротивления резистора.

Основные узлы блока питания.
1. Зеленый — собственно регулируемый стабилизатор напряжения и тока, слаботочная часть плюс цепь питания
2. Красный — силовая часть регулятора, выпрямители и реле
3. Синий — Схема управления реле переключения обмоток
4. Фиолетовый — управление вентилятором.

Не буду ходить вокруг и перейду к сборке, но так как описание процесса нужно скорее в качестве дополнения, то спрячу эту часть под спойлер.

В комплекте идет 10 номиналов мелких резисторов. При монтаже проще было быстро измерить тестером, чем искать по маркировке.

Вот здесь вылезла мелкая проблемка, у двух резисторов маркировка на плате попала под лужение и пришлось искать их по схеме. В данном случае это пара резисторов 100 Ом, собственно с них я и начинал монтаж. Кроме того рекомендую немного приподнять их над платой, так как китайской краске на резисторах доверия у меня нет.

Вид платы с запаянными резисторами. Больше проблем у меня на этом этапе не возникло.

Также дали диоды и стабилитроны, с диодами и стабилитронами проблем не возникло, маркировка есть на них самих, при этом 1N5408 и 4007 внешне спутать крайне тяжело, а по стабилитронам есть даташит с вариантами маркировки. Сложности возникли только с компонентом в мелком стеклянном корпусе, я сначала решил что это 4148 со стертой маркировкой, но это термистор и к диодам он отношения не имеет, будьте внимательны.

Маркировка есть, но местами найти место довольно сложно, диоды и стабилитроны стоят на плате вертикально.

У стабилитронов совсем мелкая маркировка на плате, ниже на фото показано как устанавливать компонент. Все компоненты я обычно устанавливаю единообразно, часто катодом (полоска на корпусе), но в случае с диодом 5408 пришлось поступить наоборот, решил что так он меньше будет мешать подключениям к плате. Диод в работе не греется, потому конденсаторам также мешать не будет, он стоит параллельно выходу для защиты.

1. Дальше паяем конденсаторы, благо их на плате мало, а маркировка указана в том же формате что и на самих конденсаторах. 2. Слева на фото регулируемый стабилитрон TL431 и три транзистора SS8050, устанавливать их лучше после конденсаторов, перед монтажом габаритных компонентов. 3. С подстроечными резисторами также проблем не возникло, единственно маркировка на плате указана как 501 (500 Ом) у одного и 10к и 100к у остальных, на фото это резисторы с обозначением 103 и 104 соответственно. 4. Также есть шесть мощных резисторов, здесь можно ошибиться, у средних на плате написано 7.5 кОм, а резисторы дали 2.2 кОм, у продавца это написано, но кто там читает:) Резисторы 2.2 кОм (средние) стоят параллельно входу питания и выходу БП. Резисторы в работе могут нагреваться, потому чтобы они не грели плату я их немного поднял отформовав выводы.

В установленном виде.

В качестве источника опорного напряжения используется TL431, но расположен он совсем не оптимально, как раз между мощными резисторами, которые хоть и не сильно, но греются в работе, особенно правый.

Разъемы, клемники и панельки. Здесь меня немного запутало то, что разъемов дали как-то слишком много, а кроме того не совсем понятно как его планировал ставить производитель. Кстати, клемники довольно хорошего качества, с «лифтовым» механизмом. На заявленном для БП токе проблем быть не должно.

В итоге у меня осталось два трехконтактных разъема, которые я не нашел куда пристроить, возможно производитель планировал сделать некий переходник для питания вентиляторов или еще что-то. Двухконтактные разъемы можно установить в почти произвольном порядке, но я рекомендую это делать так, как показано на фото,. Мелкие разъемы ставим для подключения светодиода, термистора и переменных резисторов, более крупные для вентилятора и ампервольтметра. Трехконтактный на плате один, потому здесь вариантов мало.

С разъемом подключения вентилятора возникла небольшая заминка. Если ставить как показано на фото, то цвета родного кабеля не будут соответствовать полярности, но будут соответствовать расположению контактов на разъеме стандартного вентилятора, ну а чтобы не путаться, разъем питания ампервольтметра был установлен также как разъем вентилятора.

Вот уже пошли и габаритные детали. В пакете нашлись конденсаторы:
2200 мкФ 50 Вольт, 3шт
2200 мкФ 25 Вольт, 2шт (на плате указан как 1000мкФ 25 Вольт)
680 мкФ 35 Вольт, 1шт (на плате указан как 470 мкФ 35 Вольт)
470 мкФ 25 Вольт, 1шт (на фото не попал, закатился).
220 мкФ 16 Вольт, 3шт
100 мкФ 50 Вольт, 1шт
4.7 мкФ 50 Вольт, 1шт.

Конденсаторы все «китайские», если хочется «как лучше», то можно заменить на фирменные.

Реле самые обычные, безымянные, по заявленному току подходят с запасом.

Свободного места на плате явно стало гораздо меньше, фактически она почти собрана.

Из того, что устанавливается еще на плату остались только мощные транзисторы и стабилизаторы. В комплекте к ним идут (неожиданно) изолирующие прокладки.
Прокладки ставить можно даже не пытаться, крайне неудобно, они больше чем место внутри радиатора, в итоге я их заменил на слюду, у кого ее нет, могут просто подрезать родные прокладки. Также можно сразу выкинуть родные винты, они имеют потайную шляпку и просто расколят изолирующие втулки, заменил их на винты от материнской платы с большой головкой.
У одного радиатора отверстие было чуть чуть смещено, из-за чего корпус микросхемы почти касался радиатора, но прозвонка показала что все в порядке. Думаю изоляторы нужны потому, что под радиаторами на плате есть дорожки и радиатор может процарапать маску над ними. Как вариант, можно не изолировать сам компонент, а обеспечить изоляцию под радиатором.

На этом же этапе сборки установил и операционные усилители, метки для установки есть на плате.

Собственно плата полностью собрана. по итогам сборки предварительно могу сказать, что особых каких-то проблем не возникло, но сама плата выглядит немного… неэстетично, нет в ней красоты.

Кроме того разъемы хорошо было бы вынести на край платы, а не размещать в середине. Ну и небольшой минус, выяснилось что выход БП подключается пайкой, а не клемником.

После пайки флюс лучше смыть, но не столько из-за влияния на электронику, сколько из-за внешнего вида. по желанию потом можно покрыть лаком Пластик-70

Паяется плата на отлично, я использовал припой с флюсом и самый обычный паяльник с контролем температуры.

А это судя по всему фото прототипа, найденное на странице товара, вид попроще, но вот радиаторы заметно больше.

И так, у меня остались провода, выходные транзисторы, диодный мост и прочая мелочь.

А вот теперь подключение и регулировки платы.
1. 0-15-25-35 Вольт — подключение силового трансформатора. Напряжения считаются относительно точки 0.
2. Диодный мост и транзисторы, думаю понятно и так
3. Рег реле 25 и 35 Вольт, регулировка напряжения при котором подключаются дополнительные соответствующие обмотки.
4. Рег температуры и термистор, соответственно регулировка включения вентилятора и разъем подключения термистора, полярность термистора значения не имеет.
5. 12-15 Вольт, вход дополнительного питания переменного тока 12-15 Вольт, можно использовать одну обмотку.
6. Пит Амперметра — подключение питания амперметра для измерения выходного тока, стабилизированные 12 Вольт
7. Вентилятор — разъем подключения вентилятора.
8. Корр тока — установка диапазона регулировки выходного тока
9. Уст тока — Регулировка выходного тока. (резистор 10к)
10. LED CC, светодиод индикации режима ограничения тока
11. Корр напряжения — установка диапазона регулировки выходного напряжения.
12. Уст напряжения — Регулировка выходного напряжения (резистор 10к)
13. Выход — Выходные площадки для подключения нагрузки к БП.
14. Амперметр — подключение амперметра, если не используется, то закоротить перемычкой.

Теперь о регулировках.
Напряжение переключения обмоток.
1. Крутим резисторы влево до крайнего положения или около того, как вариант до выключения обоих реле.
2. Выставляем на выходе напряжение около 9-10 Вольт и крутим резистор 25 Вольт вправо пока не включится первое реле.
3. Выставляем на выходе напряжение около 20-22 Вольт и крутим вправо резистор 35 Вольт пока не включится второе реле.
4. Всё.

Диапазон регулировки выходного напряжения/тока.
1. Крутим вправо до упора резистор регулировки напряжения.
2. Вращением соответствующего подстроечного резистора добиваемся на выходе требуемого нам напряжения, например 35 Вольт
3. Повторяем то же самое с регулировкой тока, в качестве нагрузки можно использовать мультиметр.

Для увеличения тока вращать подстроечный резистор влево, напряжения — вправо.

Включение вентилятора.
1. Под нагрузкой разогреваем радиатор до той температуры когда он начинает обжигать руку, это около 50-55 градусов
2. Вращаем влево резистор пока не включится вентилятор. Температуру можно поднять до 60-70 градусов, но уже с измерением при помощи термометра.
Кстати вентилятором управляет довольно мощный транзистор, который установлен скорее из-за большого корпуса, вентилятор имеет примитивную схему управления и у него нет четкого включения/выключения, переход плавный и он может работать на малой скорости, но диапазон температур от выкл до полной мощности довольно узкий.

Если у вас трансформатор только с двумя обмотками, например от БП усилителя где к примеру пара обмоток по 18 Вольт со средней точкой, то можно использовать и его, хотя нагрев конечно будет больше. В этом случае вместо второго реле ставится перемычка.

У переменных резисторов соединяются два левых вывода, а сам резистор подключается двумя проводами.
Термистор также имеет двухпроводное подключение, после припаивания изолируем термоусадкой.
Вход подключения дополнительного питания рассчитан на обмотку с отводом от середины, как по мне, то крайне неудобно, можно соединить крайние выводы разъема и питать от одной обмотки 12-15 Вольт, работать будет так же.

Провод подключения вентилятора и ампервольтметра я не использовал, остальные перед пайкой свил чтобы было аккуратнее и меньше наводилось помех. Черная термоусадка была в комплекте.

Здесь я сделаю небольшое отступление, на плате есть место под установку диодного моста, но при токе в 5 Ампер он быстро поджарится и я решил вынести его за пределы платы, потому на этом фото не только транзисторы, а и диодный мост.
Транзисторы TIP3055 , 15 Ампер 60 Вольт 90 Ватт, при этом в БП каждый транзистор работает при токе 2. 5 Ампера, напряжении до 50 Вольт и рассеивает мощность до 35-40 Ватт, потому небольшой запас еще есть.

Для тестов я использовал относительно небольшой радиатор, в реальной эксплуатации можно вполне применить компьютерный кулер от более-менее мощного процессора. Из-за того что есть переключение обмоток, то даже в самом худшем режиме (КЗ) на нем будет рассеиваться около 75-80 Ватт что вполне сопоставимо с процессором.
Транзисторы от радиатора изолированы, если этого не сделать, то тепловое сопротивление будет меньше, но на радиаторе будет плюс силового питания.

Можно сказать что к тестам готовы:)

В ходе тестов был применен вентилятор с трехконтактным разъемом, в этом случае он подключается контактами с красным и черным проводом так, как показано на фото.

Производитель на странице товара выложил вариант применения с не очень распространенным, но интересным ампервольтметром, но вот что-то он мне на момент написания обзора не попался, там вроде ток был до 5 Ампер и цена доступная.

Зато у другого продавца видел не менее интересный приборчик, давно хочу купить поиграться, тем более что он имеет диапазон измерения тока до 10 Ампер, напряжения до 95 Вольт и может подключаться к компьютеру для мониторинга. Но стоит 13 баксов — ссылка .

Ладно, что то я увлекся. Подключаю к плате проверенный комплект из двух трансформаторов + небольшой для вспомогательного питания. Трансформаторы дают в сумме три напряжения кратные 12 Вольт. Кстати, производитель платы рекомендует не комбинацию 12+12+12, а 15+10+10, как я примерно писал в обзоре платы для мощного регулируемого БП, такая комбинация напряжений более оптимальна.

А теперь проверим на что способна данная платка.
1. Минимально можно выставить -0.1 Вольта. Да, именно отрицательное, я с таким встречают не впервые.
2. Максимум 21 Вольт в минимально положении подстроечного резистора диапазона.
3. Дальше я попытался отрегулировать максимальное напряжение подстроечным резистором и получил всего 26 Вольт, маловато.
4. Сначала думал припаивать какие нибудь резисторы для проверки, но помня что резистор регулировки при увеличении сопротивления увеличивает значение напряжения или тока, то просто выдернул разъем и без проблем получил полное выходное.
5. По току минимум 0, при этом светодиод индикации СС светит, нагрузкой является выходной резистор БП.
6. Здесь проблем с калибровкой не было, выставил 5 Ампер.

Потом решил покрутить подстроечный резистор дальше и также без проблем получил и 6 Ампер.

Но мне не нравилась ситуация с ограничением по выходному напряжению и ее как-то надо было решать. Подозрение пало на вспомогательное питание, измерил напряжение на выходе трансформатора и выяснил что там всего 11 Вольт, взял другой трансформатор, с выходным около 24 Вольта, с ним легко выставил на выходе даже 42 Вольта.
Дело в том, что вспомогательное напряжение стабилизируется при помощи стабилизатора 12 Вольт, а ей на выходе надо хотя бы 15, кроме того на плате есть питание со стабилитроном на 15 Вольт. Но при входном 11 Вольт получить напряжение более 15-16 Вольт сложно и в итоге была просадка.

После этого захотелось проверить максимальную выходную мощность, которую можно получить в таком варианте, но примерно через 20 секунд теста раздался громкий хлопок и я получил такое чудо….
Да, когда я заменил трансформатор, то как-то совсем забыл об этих конденсаторах и потому получил вполне закономерный результат, на них было около 32 Вольт.

Но «шоу должно продолжаться» и пострадавшие были заменены на более фирменные Samwha 1000мкФ 35 Вольт.

В итоге я получил на выходе более 200 Ватт, при токе нагрузки 5 Ампер и напряжении 41 Вольт. По моему совсем неплохо.

Далее тест проверки стабильности поддержания выходного напряжения в зависимости от тока нагрузки. Здесь также довольно неплохо, хотя напряжение все таки немного плыло, но возможно это было из-за контакта между нагрузкой и платой так как нагрузка была подключена к щупам мультиметра, а те в свою очередь были просто вставлены в отверстия платы.
Тест с током 1, 2, 3.5 и 5 Ампер.

В процессе работы плата заметно греется. Наиболее всего греются мощные резисторы.
1. При низких напряжениях греются резисторы вспомогательного питания, которые включены совместно со стабилитронами 6.2 и 15 Вольт, особенно греется ближний к краю платы, через который питается стабилитрон 6.2 Вольта.
2. Если на выходе выставить напряжение более 20-30 Вольт, то начинают сильно греться резисторы 2.2 кОм, расположенные в правом верхнем углу. Нагрев одного зависит от выходного напряжения, а нагрев второго от входного которое максимально когда выходное более 20-22 Вольт. Думаю что лучше их заменить на что нибудь около 3.3-4.7 кОм.

Температура резисторов в обоих случаях порядка 100-110 градусов.

И последний тест, оценка размаха пульсаций на выходе. К сожалению они есть, с частотой 100 Гц. В обоих случаях нагрузка была около 4 Ампер (автомобильная лампа), но в первом стоят только родные входные конденсаторы, во втором я параллельно им подключил еще один, емкостью 10000мкФ, правда на проводах длиной около 10см.
В первом случае размах 50 мВ, во втором 25 мВ.

На мой взгляд пульсации на выходе являются следствием не столько недостатка входной емкости, здесь я считаю как раз все в порядке, сколько несколько странной схемой обратной связи (отмечена красным).
Кроме того мне не нравится что по выходу стоит конденсатор емкостью целых 100 мкФ (помечено зеленым), думаю что лучше его уменьшить до 10-22 мкФ. На пульсации он по сути не влияет, но влияет на бросок тока при переходе с режима CV к режиму СС.

Видеоверсия обзора

И конечно некоторые выводы основанные на результатах процесса сборки и тестов.
Для начала о самом конструкторе.
Нареканий не очень много, но они есть. Забыли положить ручки к резисторам, неудобные изолирующие прокладки, диодный мост надо выносить на радиатор, конденсаторы посредственного качества.
Но есть и достоинства, все собирается без особых сложностей, мало того, оно потом еще и работает обеспечивая даже больше заявленных 35 Вольт 5 Ампер, я смог получить напряжение до 42 Вольт, а ток до 6 Ампер и не думаю что это предел.

По результатам тестов можно реально придраться только к повышенному уровню пульсаций, но думаю что есть шанс это доработать.

В общем и целом набор немного сыроват, но на мой взгляд интереснее чем известная плата 30 Вольт 3 Ампера, обзор которой я как-то делал. Ключевые отличия:
1. Напряжение до 35 Вольт, реально можно поднять и больше.
2. Ток до 5 Ампер, но также можно увеличить.
3. Емкость входного конденсатора 6600 мкФ против 3300 у 3 Ампера варианта
4. В 3 Ампера БП был один силовой транзистор, здесь два.
5. Есть переключение обмоток трансформатора, три ступени.
6. Добавлено управление вентилятором в зависимости от температуры.
7. Шунт измерения тока стоит в положительном полюсе, а не земляном.

Существенный недостаток только один, у обозреваемого варианта выше уровень пульсаций, скорее всего обусловленный схемными недоработками.

Спонсором данного обзора выступил посредник yoybuy.com , который взял на себя оплату доставки. Ссылка для регистрации, новичкам дает купон 10 от 50, мне не дает ничего.
Стоимость комплекта с учетом доставки к посреднику вышла $11.09, вес комплекта 175 грамм, стоимость доставки от посредника зависит от разных факторов, например количества, а также наличия других товаров в заказе.

Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.

Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник…
Шаг 1: Какие детали необходимы для сборки блока питания…
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок. …
-Монтажная плата.
-Четыре диода 1N4001, или подобные. Мост диодный.
-Стабилизатор напряжения LM7812.
-Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В — 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
-Электролитический конденсатор емкостью 1000мкФ — 4700мкФ.
-Конденсатор емкостью 1uF.
-Два конденсатора емкостью 100nF.
-Обрезки монтажного провода.
-Радиатор, при необходимости.
Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Монтажный пинцет
-Кусачки для зачистки проводов
-Устройство для отсоса припоя.
-Отвертка.
И другие инструменты, которые могут оказаться полезными.
Шаг 3: Схема и другие…

Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.

Схема блока питания 12в 30А .
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.
В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
Для охлаждения радиатора можно применить небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку — типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.
Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

Блок питания 3 — 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения. ..
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0. 1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А) и понижающий накальный трансформатор Т2 — ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

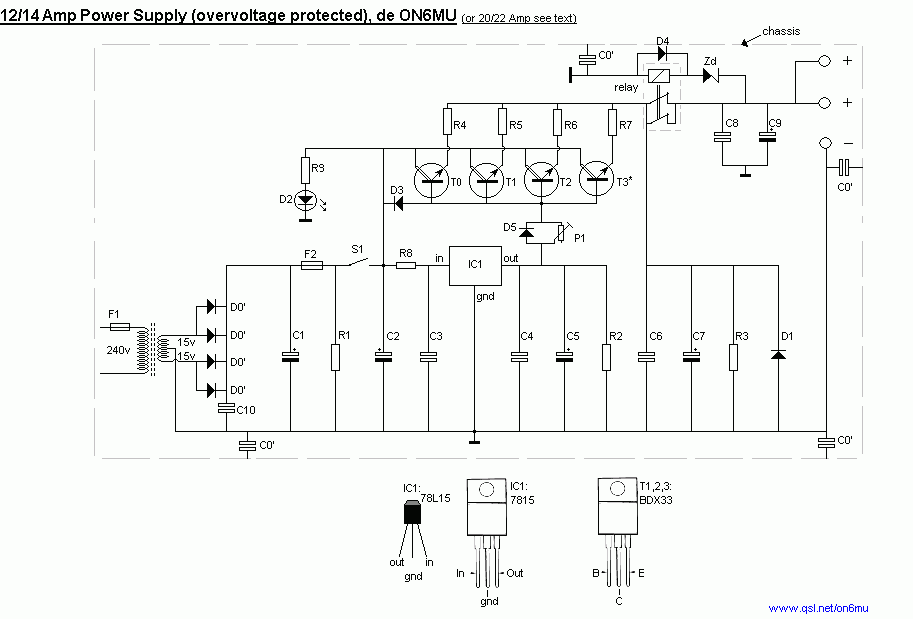

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.

Ремонт и доработка китайского блока питания для питания адаптера.

Схема регулируемого блока питания 0…24 В, 0…3 А,
с регулятором тока ограничения.

В статье мы приводим вам не сложную принципиальную схему регулируемого 0 …24 Вольта блока питания. Ограничение тока регулируется переменным резистором R8 в диапазоне 0 … 3 Ампера. При желании этот диапазон можно увеличить путем уменьшения номинала резистора R6. Данный ограничитель тока является защитой блока питания от перегрузок и коротких замыканий на выходе. Величина выходного напряжения задается переменным резистором R3. И так, принципиальная схема:

Максимальное напряжение на выходе блока питания зависит от напряжения стабилизации стабилитрона VD5. В схеме применен импортный стабилитрон BZX24, его U стабилизации лежит в диапазоне 22,8…25,2 Вольта согласно описанию.

Вы можете скачать datashit на все стабилитроны этой линейки (BZX2…BZX39) по прямой ссылке с нашего сайта:

Так же в схеме можно применить отечественный стабилитрон КС527.

Список элементов схемы блока питания:

● R1 — 180 Ом, 0,5 Вт
● R2 — 6,8 кОм, 0,5 Вт
● R3 — 10 кОм, переменный (6,8…22 кОм)
● R4 — 6,8 кОм, 0,5 Вт
● R5 — 7,5 кОм, 0,5 Вт
● R6 — 0,22 Ом, 5 Вт (0,1…0,5 Ом)
● R7 — 20 кОм, 0,5 Вт
● R8 — 100 Ом, подстраиваемый (47…330 Ом)
● С1, С2 — 1000 х 35V (2200 х 50V)
● С3 — 1 х 35V
● С4 — 470 х 35V
● 100n — керамический (0,01…0,47 мкФ)
● F1 — 5 Ампер
● Т1 — КТ816, можно поставить импортный BD140
● Т2 — BC548, можно поставить BC547
● Т3 — КТ815, можно поставить импортный BD139
● Т4 — КТ819, можно поставить импортный 2N3055
● Т5 — КТ815, можно поставить импортный BD139
● VD1…VD4 — КД202, или импортная диодная сборка на ток не менее 6 Ампер
● VD5 — BZX24 (BZX27), можно заменить отечественным КС527
● VD6 — АЛ307Б (RED LED)

О выборе конденсаторов.

С1 и С2 стоят параллельно, поэтому их емкости складываются. Номиналы их выбираются из примерного расчета 1000 мкФ на 1 Ампер тока. То есть, если вы захотите поднять максимальный ток БП до 5…6 Ампер, значит номиналы С1 и С2 можно поставить по 2200 мкФ каждая. Рабочее напряжение этих конденсаторов выбирается изи расчета Uвх * 4/3 , то есть, если напряжение на выходе диодного моста составляет порядка 30 Вольт, значит (30*4/3=40) конденсаторы должны быть расчитаны на рабочее напряжение не менее 40 Вольт.
Номинал конденсатора С4 выбирается примерно из расчета 200 мкФ на 1 Ампер тока.

Печатная плата блока питания 0…24 В, 0…3 А:

О деталях блока питания.

● Трансформатор — должен быть соответствующей мощности, то есть если максимальное напряжение вашего блока питания составляет 24 Вольта, и вы рассчитываете, что ваш БП должен обеспечивать ток порядка 5 Ампер, соответственно (24 * 5 = 120) мощность трансформатора должна быть не менее 120 Ватт. Обычно трансформатор выбирают с небольшим запасом по мощности (от 10 до 50 %) Подробнее о расчете можно прочитать статью:

Если вы решили применить в схеме тороидальный трансформатор, его расчет описан в статье:

● Диодный мост — по схеме собран на отдельных четырех диодах КД202, они расчитаны на прямой ток 5 Ампер, параметры в таблице ниже:

5 Ампер это максимальный ток для этих диодов, и то установленных на радиаторы, поэтому для тока в 5 и более ампер лучше применять импортные диодные сборки ампер на 10.

Как альтернативу можете рассмотреть 10 Амперные диоды 10А2, 10А4, 10А6, 10А8, 10А10, внешний вид и параметры на картинках ниже:

На наш взгляд, лучшим вариантом выпрямителя будет применение импортных диодных сборок, например, типа KBU-RS 10/15/25/35 A, они и токи большие выдерживают, и места занимают гораздо меньше.

Параметры можете скачать по прямой ссылке:

● Транзистор Т1 — может слегка нагреваться, поэтому лучше его установить на небольшой радиатор или пластину из алюминия.

● Транзистор Т4 — однозначно будет нагреваться, поэтому ему нужен хороший радиатор. Это связано с мощностью, рассеиваемой на этом транзисторе. Приведем пример: на коллекторе транзистора Т4 имеем 30 Вольт, на выходе БП установили 12 Вольт, а ток при этом течет 5 Ампер. Получается, что 18 Вольт остается на транзисторе, а 18 Вольт умноженное на 5 Ампер получим 90 Ватт, это та мощность которая будет рассеиваться на транзисторе Т4. И чем меньшее напряжение вы установите на выходе БП, тем мощность рассеивания будет больше. Отсюда следует то, что транзистор следует выбирать внимательно, и обращать внимание на его характеристики. Ниже находятся две прямые ссылки на транзисторы КТ819 и 2N3055, можете скачать их себе на компьютер:

Регулировка тока ограничения.

Включаем блок питания, регулятором выходного напряжения устанавливаем 5 Вольт на выходе в холостом режиме, подключаем к выходу резистор 1 Ом мощностью не менее 5 Ватт с последовательно подключенным амперметром.
С помощью подстроечного резистора R8 устанавливаем необходимый ток ограничения, и чтобы убедиться, что ограничение работает, вращаем регулятор уровня выходного напряжения вплоть до крайнего положения, то есть до максимума, при этом величина выходного тока должна быть неизменной. Если вам не нужно изменять ток ограничения, тогда вместо резистора R8 установите перемычку между эмиттером Т4 и базой Т5, и тогда при номинале резистора R6 0,39 Ом ограничение тока будет происходить при токе 3 Ампера.

Как увеличить максимальный ток БП.

● Применение трансформатора соответствующей мощности, способного длительно отдавать требуемый ток в нагрузку.

● Применение диодов или диодных сборок, способных длительно выдерживать требуемый ток.

● Применение параллельного соединения регулирующих транзисторов (Т4). Схема параллельного включения ниже:

Мощность резисторов Rш1 и Rш2 не менее 5 Ватт. Транзисторы оба устанавливаются на радиатор, компьютерный вентилятор на обдув лишним не будет.

● Увеличение номиналов емкостей С1, С2, С4. (Если применять БП для заряда автомобильных аккумуляторов, этот пункт не критичен)

● Дорожки печатной платы, по которым будут течь большие токи, залудить оловом потолще, или поверх дорожек напаять дополнительный провод их утолщающий.

● Применение толстых соединительных проводов по линиям больших токов.

Внешний вид собранной платы блока питания:

Честно говоря заказал я данный набор скорее по остаточному принципу, добить посылку, но в итоге оказалось что он может быть весьма полезен, особенно для начинающих радиолюбителей. Некоторое время назад я делал питания и как выяснилось, он оказался полезным, а теперь представьте что это примерно такой же БП но:
На большее напряжение
На больший ток
С переключением обмоток трансформатора
С управлением вентилятором

Интересно? Тогда думаю не прогадаете.

Начну я сегодняшний обзор с того, что расскажу сначала о продавце, а точнее о том, что случайно выяснилось что это уже четвертый обзор его товаров, предыдущие думаю также запомнились и в них были описаны:
1.
2.
3.

Собственно потому могу посоветовать заказывать у этого продавца сразу несколько товаров, особенно выгодна комбинация нагрузка + БП.

Приходит от посредника это все в одном пакете, судя по информации от него же весит комплект 175 грамм, для покупок с Тао вес имеет значение.

В итоге вы должны получить печатную плату и большой пакет с деталями, коробок в комплект не входит и приведен для понимания размера:)

Как и в случае с электронной нагрузкой схема в комплект не входит, вся необходимая для сборки информация нанесена на плату в виде шелкографии. Здесь указаны номиналы каждого компонента, потому проблем со сборкой быть не должно.

Монтаж полностью односторонний, SMD компоненты отсутствуют, что на мой взгляд может быть важно для начинающего радиолюбителя.

Качество шелкографии очень хорошее, печать четкая, все отлично видно.

А вот трассировка не очень оптимальна, на торец платы вынесены места под силовые транзисторы и там же расположен разъем подключения трансформатора, потому что-то одно придется подключать проводами в плату, впрочем к этому я еще вернусь.

Существует четыре варианта комплектации лота:
1. Полный комплект, детали плюс плата, мой вариант, цена около $8.64
2. Все то же самое, но без пары выходных транзисторов, цена около $7.76
3. Все компоненты, но без печатной платы, цена около $6.73
4. Плата без компонентов, цена около $1.9 доллара.

Так как компонентов довольно много, то я бы рекомендовал первый вариант, но так как компоненты не все хорошего качества (например конденсаторы), то возможно подойдет и вариант 4, варианты 2 и 3 как по мне смысла особо не имеют.

А вот здесь проявился минус ТаоБао, у меня в комплекте забыли положить ручки переменных резисторов, стоят копейки, но жалко:(

На странице товара приведена схема блока питания, что также может помочь в сборке, мне все таки пару раз пришлось к ней обращаться, но о нюансах я напишу в разделе сборки. Качество схемы не очень высокое, продавец предлагает ее «в HD», но как скачать, а не понял.

В общем-то схема ничего принципиально нового не содержит, на одном ОУ собран сам БП, на втором переключатель обмоток, внизу виде узел управления питанием вентилятора. Немного смущает «кривое» питание ОУ и обмотка со средней точкой для питание внутренней электроники, которая в данном случае вообще смысла не имеет.
Также несколько непривычно включение переменных резисторов, двумя проводами, при чем увеличение напряжения/тока соответствует увеличению сопротивления резистора.

Основные узлы блока питания.
1. Зеленый — собственно регулируемый стабилизатор напряжения и тока, слаботочная часть плюс цепь питания
2. Красный — силовая часть регулятора, выпрямители и реле
3. Синий — Схема управления реле переключения обмоток
4. Фиолетовый — управление вентилятором.

Не буду ходить вокруг и перейду к сборке, но так как описание процесса нужно скорее в качестве дополнения, то спрячу эту часть под спойлер.

Сборка набора и нюансы

В комплекте идет 10 номиналов мелких резисторов. При монтаже проще было быстро измерить тестером, чем искать по маркировке.

Вот здесь вылезла мелкая проблемка, у двух резисторов маркировка на плате попала под лужение и пришлось искать их по схеме. В данном случае это пара резисторов 100 Ом, собственно с них я и начинал монтаж. Кроме того рекомендую немного приподнять их над платой, так как китайской краске на резисторах доверия у меня нет.

Вид платы с запаянными резисторами. Больше проблем у меня на этом этапе не возникло.

Также дали диоды и стабилитроны, с диодами и стабилитронами проблем не возникло, маркировка есть на них самих, при этом 1N5408 и 4007 внешне спутать крайне тяжело, а по стабилитронам есть с вариантами маркировки.
Сложности возникли только с компонентом в мелком стеклянном корпусе, я сначала решил что это 4148 со стертой маркировкой, но это термистор и к диодам он отношения не имеет, будьте внимательны.

Маркировка есть, но местами найти место довольно сложно, диоды и стабилитроны стоят на плате вертикально.

У стабилитронов совсем мелкая маркировка на плате, ниже на фото показано как устанавливать компонент.
Все компоненты я обычно устанавливаю единообразно, часто катодом (полоска на корпусе), но в случае с диодом 5408 пришлось поступить наоборот, решил что так он меньше будет мешать подключениям к плате. Диод в работе не греется, потому конденсаторам также мешать не будет, он стоит параллельно выходу для защиты.

1. Дальше паяем конденсаторы, благо их на плате мало, а маркировка указана в том же формате что и на самих конденсаторах.
2. Слева на фото регулируемый стабилитрон TL431 и три транзистора SS8050, устанавливать их лучше после конденсаторов, перед монтажом габаритных компонентов.
3. С подстроечными резисторами также проблем не возникло, единственно маркировка на плате указана как 501 (500 Ом) у одного и 10к и 100к у остальных, на фото это резисторы с обозначением 103 и 104 соответственно.
4. Также есть шесть мощных резисторов, здесь можно ошибиться, у средних на плате написано 7.5 кОм, а резисторы дали 2.2 кОм, у продавца это написано, но кто там читает:) Резисторы 2.2 кОм (средние) стоят параллельно входу питания и выходу БП.
Резисторы в работе могут нагреваться, потому чтобы они не грели плату я их немного поднял отформовав выводы.

В установленном виде.

В качестве источника опорного напряжения используется TL431, но расположен он совсем не оптимально, как раз между мощными резисторами, которые хоть и не сильно, но греются в работе, особенно правый.

Разъемы, клемники и панельки. Здесь меня немного запутало то, что разъемов дали как-то слишком много, а кроме того не совсем понятно как его планировал ставить производитель.
Кстати, клемники довольно хорошего качества, с «лифтовым» механизмом. На заявленном для БП токе проблем быть не должно.

В итоге у меня осталось два трехконтактных разъема, которые я не нашел куда пристроить, возможно производитель планировал сделать некий переходник для питания вентиляторов или еще что-то.
Двухконтактные разъемы можно установить в почти произвольном порядке, но я рекомендую это делать так, как показано на фото,.
Мелкие разъемы ставим для подключения светодиода, термистора и переменных резисторов, более крупные для вентилятора и ампервольтметра. Трехконтактный на плате один, потому здесь вариантов мало.

С разъемом подключения вентилятора возникла небольшая заминка. Если ставить как показано на фото, то цвета родного кабеля не будут соответствовать полярности, но будут соответствовать расположению контактов на разъеме стандартного вентилятора, ну а чтобы не путаться, разъем питания ампервольтметра был установлен также как разъем вентилятора.

Вот уже пошли и габаритные детали. В пакете нашлись конденсаторы:
2200 мкФ 50 Вольт, 3шт
2200 мкФ 25 Вольт, 2шт (на плате указан как 1000мкФ 25 Вольт)
680 мкФ 35 Вольт, 1шт (на плате указан как 470 мкФ 35 Вольт)
470 мкФ 25 Вольт, 1шт (на фото не попал, закатился).
220 мкФ 16 Вольт, 3шт
100 мкФ 50 Вольт, 1шт
4.7 мкФ 50 Вольт, 1шт.

Конденсаторы все «китайские», если хочется «как лучше», то можно заменить на фирменные.

Реле самые обычные, безымянные, по заявленному току подходят с запасом.

Свободного места на плате явно стало гораздо меньше, фактически она почти собрана.

Из того, что устанавливается еще на плату остались только мощные транзисторы и стабилизаторы. В комплекте к ним идут (неожиданно) изолирующие прокладки.
Прокладки ставить можно даже не пытаться, крайне неудобно, они больше чем место внутри радиатора, в итоге я их заменил на слюду, у кого ее нет, могут просто подрезать родные прокладки. Также можно сразу выкинуть родные винты, они имеют потайную шляпку и просто расколят изолирующие втулки, заменил их на винты от материнской платы с большой головкой.
У одного радиатора отверстие было чуть чуть смещено, из-за чего корпус микросхемы почти касался радиатора, но прозвонка показала что все в порядке. Думаю изоляторы нужны потому, что под радиаторами на плате есть дорожки и радиатор может процарапать маску над ними. Как вариант, можно не изолировать сам компонент, а обеспечить изоляцию под радиатором.

На этом же этапе сборки установил и операционные усилители, метки для установки есть на плате.

Собственно плата полностью собрана. по итогам сборки предварительно могу сказать, что особых каких-то проблем не возникло, но сама плата выглядит немного… неэстетично, нет в ней красоты.

Кроме того разъемы хорошо было бы вынести на край платы, а не размещать в середине. Ну и небольшой минус, выяснилось что выход БП подключается пайкой, а не клемником.

После пайки флюс лучше смыть, но не столько из-за влияния на электронику, сколько из-за внешнего вида. по желанию потом можно покрыть лаком Пластик-70

Паяется плата на отлично, я использовал припой с флюсом и самый обычный паяльник с контролем температуры.

А это судя по всему фото прототипа, найденное на странице товара, вид попроще, но вот радиаторы заметно больше.

И так, у меня остались провода, выходные транзисторы, диодный мост и прочая мелочь.

А вот теперь подключение и регулировки платы.
1. 0-15-25-35 Вольт — подключение силового трансформатора. Напряжения считаются относительно точки 0.
2. Диодный мост и транзисторы, думаю понятно и так
3. Рег реле 25 и 35 Вольт, регулировка напряжения при котором подключаются дополнительные соответствующие обмотки.
4. Рег температуры и термистор, соответственно регулировка включения вентилятора и разъем подключения термистора, полярность термистора значения не имеет.
5. 12-15 Вольт, вход дополнительного питания переменного тока 12-15 Вольт, можно использовать одну обмотку.
6. Пит Амперметра — подключение питания амперметра для измерения выходного тока, стабилизированные 12 Вольт
7. Вентилятор — разъем подключения вентилятора.
8. Корр тока — установка диапазона регулировки выходного тока
9. Уст тока — Регулировка выходного тока. (резистор 10к)
10. LED CC, светодиод индикации режима ограничения тока
11. Корр напряжения — установка диапазона регулировки выходного напряжения.
12. Уст напряжения — Регулировка выходного напряжения (резистор 10к)
13. Выход — Выходные площадки для подключения нагрузки к БП.
14. Амперметр — подключение амперметра, если не используется, то закоротить перемычкой.

Теперь о регулировках.
Напряжение переключения обмоток.
1. Крутим резисторы влево до крайнего положения или около того, как вариант до выключения обоих реле.
2. Выставляем на выходе напряжение около 9-10 Вольт и крутим резистор 25 Вольт вправо пока не включится первое реле.
3. Выставляем на выходе напряжение около 20-22 Вольт и крутим вправо резистор 35 Вольт пока не включится второе реле.
4. Всё.

Диапазон регулировки выходного напряжения/тока.
1. Крутим вправо до упора резистор регулировки напряжения.
2. Вращением соответствующего подстроечного резистора добиваемся на выходе требуемого нам напряжения, например 35 Вольт
3. Повторяем то же самое с регулировкой тока, в качестве нагрузки можно использовать мультиметр.

Для увеличения тока вращать подстроечный резистор влево, напряжения — вправо.

Включение вентилятора.
1. Под нагрузкой разогреваем радиатор до той температуры когда он начинает обжигать руку, это около 50-55 градусов
2. Вращаем влево резистор пока не включится вентилятор. Температуру можно поднять до 60-70 градусов, но уже с измерением при помощи термометра.
Кстати вентилятором управляет довольно мощный транзистор, который установлен скорее из-за большого корпуса, вентилятор имеет примитивную схему управления и у него нет четкого включения/выключения, переход плавный и он может работать на малой скорости, но диапазон температур от выкл до полной мощности довольно узкий.

Если у вас трансформатор только с двумя обмотками, например от БП усилителя где к примеру пара обмоток по 18 Вольт со средней точкой, то можно использовать и его, хотя нагрев конечно будет больше. В этом случае вместо второго реле ставится перемычка.

У переменных резисторов соединяются два левых вывода, а сам резистор подключается двумя проводами.
Термистор также имеет двухпроводное подключение, после припаивания изолируем термоусадкой.
Вход подключения дополнительного питания рассчитан на обмотку с отводом от середины, как по мне, то крайне неудобно, можно соединить крайние выводы разъема и питать от одной обмотки 12-15 Вольт, работать будет так же.

Провод подключения вентилятора и ампервольтметра я не использовал, остальные перед пайкой свил чтобы было аккуратнее и меньше наводилось помех. Черная термоусадка была в комплекте.

Здесь я сделаю небольшое отступление, на плате есть место под установку диодного моста, но при токе в 5 Ампер он быстро поджарится и я решил вынести его за пределы платы, потому на этом фото не только транзисторы, а и диодный мост.
Транзисторы , 15 Ампер 60 Вольт 90 Ватт, при этом в БП каждый транзистор работает при токе 2.5 Ампера, напряжении до 50 Вольт и рассеивает мощность до 35-40 Ватт, потому небольшой запас еще есть.

Для тестов я использовал относительно небольшой радиатор, в реальной эксплуатации можно вполне применить компьютерный кулер от более-менее мощного процессора. Из-за того что есть переключение обмоток, то даже в самом худшем режиме (КЗ) на нем будет рассеиваться около 75-80 Ватт что вполне сопоставимо с процессором.
Транзисторы от радиатора изолированы, если этого не сделать, то тепловое сопротивление будет меньше, но на радиаторе будет плюс силового питания.

Можно сказать что к тестам готовы:)

В ходе тестов был применен вентилятор с трехконтактным разъемом, в этом случае он подключается контактами с красным и черным проводом так, как показано на фото.

Производитель на странице товара выложил вариант применения с не очень распространенным, но интересным ампервольтметром, но вот что-то он мне на момент написания обзора не попался, там вроде ток был до 5 Ампер и цена доступная.

Зато у другого продавца видел не менее интересный приборчик, давно хочу купить поиграться, тем более что он имеет диапазон измерения тока до 10 Ампер, напряжения до 95 Вольт и может подключаться к компьютеру для мониторинга. Но стоит 13 баксов — .

Ладно, что то я увлекся. Подключаю к плате проверенный комплект из двух трансформаторов + небольшой для вспомогательного питания. Трансформаторы дают в сумме три напряжения кратные 12 Вольт. Кстати, производитель платы рекомендует не комбинацию 12+12+12, а 15+10+10, как я примерно писал в обзоре платы для мощного регулируемого БП, такая комбинация напряжений более оптимальна.

А теперь проверим на что способна данная платка.
1. Минимально можно выставить -0.1 Вольта. Да, именно отрицательное, я с таким встречают не впервые.
2. Максимум 21 Вольт в минимально положении подстроечного резистора диапазона.
3. Дальше я попытался отрегулировать максимальное напряжение подстроечным резистором и получил всего 26 Вольт, маловато.
4. Сначала думал припаивать какие нибудь резисторы для проверки, но помня что резистор регулировки при увеличении сопротивления увеличивает значение напряжения или тока, то просто выдернул разъем и без проблем получил полное выходное.
5. По току минимум 0, при этом светодиод индикации СС светит, нагрузкой является выходной резистор БП.
6. Здесь проблем с калибровкой не было, выставил 5 Ампер.

Потом решил покрутить подстроечный резистор дальше и также без проблем получил и 6 Ампер.

Но мне не нравилась ситуация с ограничением по выходному напряжению и ее как-то надо было решать. Подозрение пало на вспомогательное питание, измерил напряжение на выходе трансформатора и выяснил что там всего 11 Вольт, взял другой трансформатор, с выходным около 24 Вольта, с ним легко выставил на выходе даже 42 Вольта.
Дело в том, что вспомогательное напряжение стабилизируется при помощи стабилизатора 12 Вольт, а ей на выходе надо хотя бы 15, кроме того на плате есть питание со стабилитроном на 15 Вольт. Но при входном 11 Вольт получить напряжение более 15-16 Вольт сложно и в итоге была просадка.

После этого захотелось проверить максимальную выходную мощность, которую можно получить в таком варианте, но примерно через 20 секунд теста раздался громкий хлопок и я получил такое чудо…
Да, когда я заменил трансформатор, то как-то совсем забыл об этих конденсаторах и потому получил вполне закономерный результат, на них было около 32 Вольт.

Но «шоу должно продолжаться» и пострадавшие были заменены на более фирменные Samwha 1000мкФ 35 Вольт.

В итоге я получил на выходе более 200 Ватт, при токе нагрузки 5 Ампер и напряжении 41 Вольт. По моему совсем неплохо.

Далее тест проверки стабильности поддержания выходного напряжения в зависимости от тока нагрузки. Здесь также довольно неплохо, хотя напряжение все таки немного плыло, но возможно это было из-за контакта между нагрузкой и платой так как нагрузка была подключена к щупам мультиметра, а те в свою очередь были просто вставлены в отверстия платы.
Тест с током 1, 2, 3.5 и 5 Ампер.

В процессе работы плата заметно греется. Наиболее всего греются мощные резисторы.
1. При низких напряжениях греются резисторы вспомогательного питания, которые включены совместно со стабилитронами 6.2 и 15 Вольт, особенно греется ближний к краю платы, через который питается стабилитрон 6.2 Вольта.
2. Если на выходе выставить напряжение более 20-30 Вольт, то начинают сильно греться резисторы 2.2 кОм, расположенные в правом верхнем углу. Нагрев одного зависит от выходного напряжения, а нагрев второго от входного которое максимально когда выходное более 20-22 Вольт. Думаю что лучше их заменить на что нибудь около 3.3-4.7 кОм.

Температура резисторов в обоих случаях порядка 100-110 градусов.

И последний тест, оценка размаха пульсаций на выходе. К сожалению они есть, с частотой 100 Гц. В обоих случаях нагрузка была около 4 Ампер (автомобильная лампа), но в первом стоят только родные входные конденсаторы, во втором я параллельно им подключил еще один, емкостью 10000мкФ, правда на проводах длиной около 10см.
В первом случае размах 50 мВ, во втором 25 мВ.

На мой взгляд пульсации на выходе являются следствием не столько недостатка входной емкости, здесь я считаю как раз все в порядке, сколько несколько странной схемой обратной связи (отмечена красным).
Кроме того мне не нравится что по выходу стоит конденсатор емкостью целых 100 мкФ (помечено зеленым), думаю что лучше его уменьшить до 10-22 мкФ. На пульсации он по сути не влияет, но влияет на бросок тока при переходе с режима CV к режиму СС.

И конечно некоторые выводы основанные на результатах процесса сборки и тестов.
Для начала о самом конструкторе.
Нареканий не очень много, но они есть. Забыли положить ручки к резисторам, неудобные изолирующие прокладки, диодный мост надо выносить на радиатор, конденсаторы посредственного качества.
Но есть и достоинства, все собирается без особых сложностей, мало того, оно потом еще и работает обеспечивая даже больше заявленных 35 Вольт 5 Ампер, я смог получить напряжение до 42 Вольт, а ток до 6 Ампер и не думаю что это предел.

По результатам тестов можно реально придраться только к повышенному уровню пульсаций, но думаю что есть шанс это доработать.

В общем и целом набор немного сыроват, но на мой взгляд интереснее чем известная плата 30 Вольт 3 Ампера, которой я как-то делал. Ключевые отличия:
1. Напряжение до 35 Вольт, реально можно поднять и больше.
2. Ток до 5 Ампер, но также можно увеличить.
3. Емкость входного конденсатора 6600 мкФ против 3300 у 3 Ампера варианта
4. В 3 Ампера БП был один силовой транзистор, здесь два.
5. Есть переключение обмоток трансформатора, три ступени.
6. Добавлено управление вентилятором в зависимости от температуры.
7. Шунт измерения тока стоит в положительном полюсе, а не земляном.

Существенный недостаток только один, у обозреваемого варианта выше уровень пульсаций, скорее всего обусловленный схемными недоработками.

Спонсором данного обзора выступил посредник , который взял на себя оплату доставки.
Стоимость комплекта с учетом доставки к посреднику вышла $11.09, вес комплекта 175 грамм, стоимость доставки от посредника зависит от разных факторов, например количества, а также наличия других товаров в заказе.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Планирую купить +44 Добавить в избранное Обзор понравился +89 +155

Если подключить в розетку напрямую, произойдет ее мгновенное сгорание, она станет черной, пустит дым и, соответственно, светить уже больше не будет. Поэтому так поступать не стоит.

Такие ленты питаются напряжением в , или . Ленты на 12 В стоят меньше, и приобрести их проще.

Для превращения напряжения сети 220 Вольт в 12, 24 и 36 Вольт применяют импульсный блок питания (БП). Ключевой параметр у него – мощность, которую он может отдавать светодиодной ленте.

Расчет мощности БП целесообразно рассмотреть на примере.

Имеются две 5-метровые , 30 светодиодов/м, которые следует запитать.

Прежде всего, стоит определить, какая мощность потребляется 1 м данной ленты.

Мощность 1 м ленты – 7.2 Вт. Всего имеется 10 м (2 бобины по 5 м). Соответственно, потребляемая лентой мощность – 72 Вт (10х7.2). Во избежание быстрого сгорания от перегрузки БП, у него должен обязательно быть минимально 30-процентный запас по мощности. В итоге получается 93.6 Вт (72х130%/100%).

Соответственно, для запитки 10 м ленты светодиодной с тридцатью светодиодами на 1 м нужен БП указанной мощности.

Имеется минимум 3 варианта БП, доступных для приобретения в магазинах, осуществляющих продажу светодиодных лент.

БП для светодиодной ленты (варианты)

(1) Герметичный компактный БП, имеющий пластиковый корпус

Небольшие габариты, влагозащищенный, легкий. Но мощность его не превышает 75 Вт. Поэтому для запитки двух лент понадобится 2 БП по . Применяется в подсветке интерьеров, поскольку может быть довольно легко спрятан.

(2) Герметичный БП, имеющий алюминиевый корпус

Имеет мощность . Его одного достаточно для запитки сразу двух лент. Но масса у него свыше 1 кг, к тому же большие габариты. В основном применяется для подсветки вывесок на улице, поскольку обладает высокой степенью надежности и хорошей защитой от внешнего влияния (дождь, мороз, солнце).

(3) Открытый БП

Имеет мощность 100 Вт, но по размерам больше, чем вышеприведенные. Как правило, не используется для подсветки стен либо потолков. Спрятать его в нишу невозможно. Его используют для питания аппаратуры, устанавливают, как правило, в спецшкафы или аппаратные отсеки. Отличается сравнительно невысокой ценой.

Таким образом, для подбора БП, прежде всего, следует посмотреть на тип ленты, которую планируется запитать. Затем посмотреть мощность, потребляемую 1 м этой ленты. После этого определить мощность БП, перемножив данное значение с длиной ленты и добавить запас в размере 30%. В результате выбрать наиболее подходящий БП из тех вариантов, которые есть в продаже.

Блок питания 12 В 30 А металл негерметичный

Описание товара Блок питания 12 В 30 А металл негерметичный

• Входное переменное напряжение: 220 В;
• Выходное постоянное напряжение: 12 В;
• Выходной ток: 30 A;
• Мощность: 360 Вт;
• Индикатор напряжения: +;
• Габаритные размеры: 220×110×50мм.

Конструктивные особенности и дизайн блока питания 12 В 30 А

Для подключения низковольтной нагрузки при доступности сетевого напряжения 220 Вольт, традиционно используются блоки питания. Такие источники все чаще выполняются по импульсной схеме, выгодной отличающейся от трансформаторной:

• малым весом и габаритами;
• достаточной мощностью.

Среди импульсных блоков питания, самые легкие, компактные и доступные по цене – это сетевые адаптары, отличающиеся очень широким рядом выходных напряжений. Такие устройства производятся в пластиковом корпусе. Однако в большинстве своем они маломощные, рассчитанные на токи максимум до 5 Ампер, что зачастую недостаточно для питания многих радиолюбительских конструкций. Немаловажно, что сетевые адаптеры не содержат защиты — при коротком замыкании быстро выходят из строя.

В таких случаях рекомендуем купить блок питания в металлическом корпусе.

Такое название блока питания 12 В 30 А оправдано размещением его «электронной начинки» на плате внутри вентилируемого корпуса, что обеспечивает ряд преимуществ.

Подобный источник стабильного постоянного напряжения характеризуется низким коэффициентом пульсации и незначительным уровнем помех. Следует отметить, что рассматриваемый блок питания выполнен с защитой от короткого замыкания и перегрузки.

Выходные разъемы блока питания 12 В 3 0А

Для подключения входного переменного напряжения 220 Вольт, выходных выводов и заземления служат разъемы с номерами контактов от 1 до 7.

На корпусе источника питания, рядом с разъемом, есть гравировка с напоминанием назначения каждого входа и выхода, чтобы Вы не ошиблись при подключении.

1. Подключение 220В.
2. Подключение 220В.
3. Заземление.
4. «-» на выходе 12В.
5. «-» на выходе 12В.
6. «+» на выходе 12В.
7. «+» на выходе 12В.

Блок питания 12 В 30 А выгодно купить из-за наличия двух независимых выходных каналов, а также возможности подключать контур заземления.

Если Вам нужно подсоединить два потребителя, рассчитанных на напряжение 12В и потребляемый ток до 30 А:

• один из них подключается к клеммам 4 и 6;
• другой – к клеммам 5 и 7.

Эффективная вентиляция блока питания 12 V 30 A

Такой источник питания представляет собой прямоугольник, с трех сторон закрытый сплошными металлическими пластинами, а с двух других сторон — пластинами со множеством просверленных вентиляционных отверстий. Учитывая приличный выходной ток – 30 Ампер, такое исполнение более чем выгодно, гарантируя отвод тепла посредством конвекции.

Радиатор блока питания 12 V

Вентиляционные отверстия позволяют Вам заметить, что ряд силовых электронных компонентов блока питания 12 В прикреплены к радиатору посредством винтов, что дополнительно способствует охлаждению и увеличивает надежность устройства, учитывая его солидную мощность – 360W.

Также не лишней будет светодиодная индикация, информирующая Вас о подключении блока питания 12 V к электрической сети.

Сфера применения блока питания 12 V 30 A

Такой источник напряжения может использоваться для питания всех видов нагрузки, рассчитанной на напряжение 12В и ток не более 30 Ампер.

Учитывая растущую популярность светодиодного освещения, блок питания может использоваться для питания светодиодной ленты или модуля.

Как выбрать блок питания для светодиодной продукции, смотрите в нашем видеообзоре

Рекомендации по применению блока питания

1. Источник питания – негерметичный. Не допускайте попадания осадков в виде дождя.
2. Не допускайте работу устройства в условиях повышенной влажности.
3. Не пытайтесь разобрать блок питания, находящийся под напряжением.
4. Не роняйте мелкие предметы в вентиляционные отверстия – это может привести к короткому замыканию печатной платы.
5. Не желательна длительная работа устройства в режиме с максимальным выходным током. Лучше купить блок питания большей мощности (с запасом).
6. Не используйте такой источник постоянного напряжения в качестве зарядного устройства.
7. Перед подключением нагрузки можете проверить напряжение на выходе цифровым мультиметром.

Рекомендуем посмотреть видеообзор от Интернет-магазина Electronoff, в котором мы на практике провели сравнительный анализ различных блоков питания.

Блок питания 12В 30А можно купить в Киеве в Интернет-магазине Electronoff с доставкой по Украине. Не знаете какой выбрать блок питания ? Звоните нашим менеджерам !

Схема импульсного бп 12в 30а – Telegraph

Схема импульсного бп 12в 30а

====================================

>> Перейти к скачиванию

====================================

Проверено, вирусов нет!

====================================

не смотря на простоту сборки, такой блок питания может обеспечить заданную мощность. Мощный импульсный блок питания 12В 40А, ir2153, схема

Схемы импульсных блоков питания и секреты их изготовления своими руками. Блок питания на 12В 25 Ампер.

Импульсный блок питания в качестве источника напряжения для. Схема стабилизированного источника питания 12В 20А. Сетевой. 13.8В до 30 А.

Подписывайтесь на нашу группу Вконтакте , и Facebook * Простой.

Как отремонтировать и доработать импульсный блок питания китайского производства на 12 вольт. блоков питания 220/12 В. Все блоки были однотипными – HF55W-S-12, поэтому. Схема импульсного блока питания на 12 вольт. него MBR2545CT (45 В\30 А), что характерно, он вообще не греется на.

Схема простого мощного импульсного блока питания для питания радио. 3 трансформатора TR2 c которой снимается переменное напряжение 12В.

Реальная схема блока питания. Собран. Для работы в импульсном БП необходимо применять конденсаторы с низким импедансом на ВЧ ( внутренним. У меня 12 В, 30 А (для электролизеров на каждый по отдельному).

Блок Питания адаптер 12В 30 А 360Вт 12V 30A металл Акция !!! Электроника » Аксессуары и. Импульсный блок питания на 12В 30А. Компьютеры и.

«Один импульсный блок питания хорошо, а три — трижды хорошо!. потребления в 50 ампер по питанию 12в, разные UPSы, да и прочую технику. Схема контроля тока и напряжения может быть совершенно любой, главное, что. Плавно увеличиваем ток с 30А до 50А, медленно вращая.

Принципиальная схема блока питания не имеет особенностей. является полное отсутствие радиопомех свойственных импульсным блокам питания, а также. Вот еще несколько схем блоков питания до 30 А.

Блок питания: с регулировкой и без, лабораторный, импульсный, устройство, ремонт. Наиболее употребительная схема на напряжение от 12В. 50-70 мс отдать в нагрузку ток до 30А, так что этот простой блок питания.

Диоды D2, D4 (Шоттки 30А 60В) образуют обычный диодный мост. После этого, добавляем кнопку запуска блока питания. А переделывали схему контроля напряжения, чтобы она смотрела на +12в шину, а не на +5в?. У нас же импульсный преобразователь, там всё по другому.

Проект из себя представляет мощный мостовой импульсный блок питания. Изначально, блок предназначен для запитки мощных.

БП. Нагрузка и сама схема, таким же образом, защищены и от. С диодами Шоттки 30 А / 45 В потери составляют всё же 12 Вт. Это. 1 х 12 В/21 Вт.

На основе готового импульсного трансформатора от компьютерного блока питания можно соорудить мощный самодельный БП на 200 ватт. Схема.

Схема блока питания для трансивера Схема БП. Пример: если наша максимальная нагрузка планируется 30А. Зарядник импульсный ло 20 ампер.

Импульсный блок питания 12В 180Вт качественные електроные компоненты. Импульсный блок питания 12V 30А 360Вт. МЕТАЛЛ. Качество !, Акция.

Условно схема делится на две части: силовую и контрольную. Лучше поставить более мощные, например сборку 30CPQ150 (30А 150В) – тогда можно. Импульсный блок питания на базе БП ПК Выходное стабилизированное. 12 В. Так как выходное напряжение будет меняться в широких; пределах.

Схемы источников электропитания. Простой импульсный блок питания на ИМС. Мощный преобразователь напряжения 24 В — 12 В с высоким КПД.

В журнале Радиоаматор №1 за 2011г опубликована схема мощного блока питания, пригодного для питания импортного трансивера.

Блок питания 12 вольт 10 ампер схема

Блок питания 12 вольт 10 ампер схема

Vip-cxema. Org мощный импульсный блок питания 12в 40а.

12 вольт 6-8 ампер блок питания, который приятно удивил. Блоки питания. Схемы, статьи бесплатной технической. Источники питания полный список схем и документации на qrz. Схемы led драйверов и блоков питания светодиодных лент.

Блок питания своими руками.

Ремонт блока питания 12 в 10 а youtube.

Блок питания 12в 10а.

Мощный простой регулируемый блок питания от 1 вольта до 15.

Регулятор напряжения на тиристоре ку202н | электроника в.

12 вольт 5 ампер схема | 12 вольт 6.

Еще один блок питания, 12 вольт 30 ампер и 360 ватт.

Как быстро спаять блок питания на 12 вольт. Делаем простой бп.

Стабилизатор напряжения 12 вольт 6 ампер своими руками.

Переделываем блок питания в картинках / хабр.

Блок питания (12 вольт) своими руками. Схема блока питания.

Как получить напряжение 12 вольт » школа для электрика: все. Блок питания 12 вольт, 20 ампер и 240 ватт с пассивным.Компьютерный блок питания — википедия. Муравьиные приключения скачать сборку Скачать песню батырхан шукенов дождь Мазь апилак инструкция по применению Как оформляется приложение к приказу Тетрадь движения детей в доу образец

SHNITPWR Источник питания 12 В 30 А Адаптер переменного тока в постоянный ток, 360 Вт, 12 В, 30 А, импульсный преобразователь мощности, трансформатор, драйвер светодиодов, 110 В, 240 В переменного тока, для светодиодной ленты, 3D-принтер, CCTV, система безопасности, ЖК-монитор: Электроника

Размер: 360 Вт

Параметр
Вход: 110/220 В переменного тока ， 50/60 Гц
Выходное напряжение: 12 В постоянного тока (с регулировкой на 15%)
Выходной ток: макс. 30 А
Выходная мощность: макс. 360 Вт
Размер: 8.46 дюймов (Д) x 4,41 дюйма (Ш) x 1,96 дюйма (В)
Материал: металл, электронные компоненты
Соответствие требованиям безопасности: FCC / CE / RoHS / CCC
Диаметр отверстия для фиксирующего винта: 2,5 мм (0,1 дюйма)
Рабочая температура: От -10 ° C до 60 ° C
Влажность окружающей среды: 10% -95%
Вес: 1,87 фунта / 850 г

В комплект входит:
Блок питания 1x 12 В, 30 А (шнур питания в комплект не входит)

Обратите внимание:
1,110 В / 220В необходимо выбрать переключателем перед использованием, чтобы избежать повреждения. Переключатель выбора мощности (110/220 В) находится внутри корпуса.Используйте небольшую отвертку, чтобы достать и установить переключатель на 110 В для США.
2. Поставляется без инструкции по установке, шнура питания, переключателя и винтов. Настоятельно рекомендуется профессиональный монтаж лицензированным электриком.
3. Высокое напряжение внутри, НИКОГДА не снимайте крышку. Не водонепроницаемый, только для внутреннего использования.
4. Убедитесь, что ваше устройство соответствует напряжению 12 В и мощности менее 360 Вт. Пожалуйста, не перегружайте его.
5.Если возникнут проблемы с источником питания, свяжитесь с нами по электронной почте.Мы решим проблемы за вас в течение 24 часов.

Инструкция по подключению
L: Провод переменного тока под напряжением
N: Нейтральный провод переменного тока
+ В: 12 В постоянного тока +
-В: 12 В постоянного тока —
+ В ADJ: Отрегулируйте выходное напряжение на 15%

Профессиональная консультация лицензированного электрика:
Максимальное использование должно составлять не более 80% от полной нагрузки.
В противном случае срок службы блока питания сильно сократится.
Мы рекомендуем использовать этот блок питания 12 В, 30 А, 360 Вт для питания устройств мощностью менее 288 Вт.

Источник питания 12 В, 30 А

Я недавно посетил эти две точные конфигурации схемы в этой теме,

http://www. diyaudio.com/forums/chip-amps/261125-lm3886-problem.html#post4037783

По мере чтения вы обнаружите, что я обнаружил, что обе эти конфигурации сильно страдают при регулировании нагрузки, поскольку от регулятора потребляется больше тока.

Поскольку моя схема была предназначена для входного напряжения до 60 В, я в конечном итоге использовал LM317HV в основном как просто транзистор и добавил прецизионный операционный усилитель и источник опорного напряжения для контроля выходного напряжения.
В результате получился очень стабильный и очень тихий регулятор.

Последняя схема в том виде, в котором она построена, находится здесь без D1, она не нужна и была там только для того, чтобы посмотреть, что она будет делать, и я забыл удалить ее, когда писал сообщение,

http://www.diyaudio.com/ форумы / chip-amps / 261125-lm3886-problem-2.html # post4073963

В процессе обсуждения этой темы я обнаружил нелинейное ограничивающее действие тока самой микросхемы регулятора.

Можно подумать, что если падение напряжения на самом регуляторе было низким, то через устройство должно проходить большее количество тока. Но это не так !!

При более высоких настройках выходного напряжения он в большей степени ограничивает выходной ток, понижая напряжение раньше, чем когда оно установлено на более низкое выходное напряжение и потребляет больше тока.

Это противоположное тому, чего вы ожидаете !!

Используя LTspice, я обнаружил, что необходимо использовать другой транзистор драйвера для управления стеком параллельных выходных транзисторов в конфигурации Дарлингтона, чтобы не превышать ограничивающий ток фактор самой микросхемы регулятора.

Я еще не построил более крупную версию, но она в моем списке, что нужно сделать.

В верхней части диапазона схемы регулятора величина доступного тока составляла от 400 мА до 500 мА в соответствии с технологией LT и почти 1 ампер при выходном напряжении примерно от 20 до 25 В или меньше.

То, что не работает, поскольку для моей схемы, это то, что с входом 50 В и выходом 20 В я мог бы получить 1 ампер для управления транзисторами, это требует от LM317HV рассеивания 30 Вт.

И, для 50 В на входе и 40 В на выходе я мог получить только 0,4 ампера, а это получается только до 4 Вт, которые регулятор должен рассеять.

Действительно странно? !!!!

Также не показалось, что модель spice является точной и при определенных условиях моделирования генерируются при большой нагрузке.

Я получил несколько очень ложных результатов, которые никогда бы не произошли в цепи, независимо от условий эксплуатации.

Я не подаю в суд, если это было из-за модели LM317 или модели LT2057HV, которую я использовал в то время.

Я уже предоставил модели для всех, чтобы возиться с ними в ветке.

В любом случае, используя конфигурацию только с одним выходным транзистором и входом не более 26 В, я обнаружил, что эта странная нелинейность верна, как я уже упоминал в теме.

Много лет назад я сделал еще одну схему сильноточного стабилизатора, которая раньше могла выдавать 50 ампер, используя только 4 выходных устройства, и мне это очень понравилось.

У меня нет точной схемы из 2001 года, но я использовал LM317 в качестве источника переменного стабильного напряжения и подал его на операционный усилитель, питающий IRF510, и это обеспечило необходимый базовый ток для питания четырех параллельные устройства вывода NPN.

Он работал отлично, и регулировка нагрузки была хорошей, пока я не начал потреблять достаточно тока, чтобы вызвать падение напряжения на внутреннем сопротивлении источника питания (и трансформатора).

Я использовал трансформатор из имеющегося у меня ИБП на 450 Вт, который сгорел и тоже не работал, как предполагалось, но трансформатор все еще был исправен.

Это был очень крутой и забавный проект, я смог получить от него почти 50 ампер, когда напряжение упало примерно до 9 В.
Но он все равно будет поддерживать от 30 до 34 ампер при 12 В.

FWIW

jer

Как сделать блок питания 12 В, 3 А

Источник питания постоянного тока принимает переменный ток из розетки, преобразует его в нерегулируемый постоянный ток и снижает напряжение с помощью входного силового трансформатора. обычно понижают его до напряжения, требуемого нагрузкой.Из соображений безопасности трансформатор также отделяет выходной источник питания от входного сетевого. В этом проекте мы разработаем простую схему источника питания 3А 12В с использованием силового транзистора 2N3055.

Силовые транзисторы 2N3055 являются общей частью цепей питания 12 В 2N3055 — это полупроводниковый биполярный силовой транзистор NPN, который состоит из трех выводов, называемых эмиттером, базой и коллектором. В отличие от полевых транзисторов (полевых транзисторов), это устройство с контролем тока, в котором небольшой ток на стороне базы используется для управления большим током на стороне эмиттера и коллектора.

JLCPCB — ведущая компания по производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо испытывали (качество, цена, обслуживание и время).

Компоненты оборудования

Для сборки этого проекта вам потребуются следующие детали.

[inaritcle_1]

2N3055 Распиновка

Принципиальная схема

Приложения

• Используется в различных усилителях мощности и генераторах для обеспечения постоянного тока.
Источники питания
• постоянного тока широко используются в низковольтных приложениях, таких как зарядные батареи, автомобильные, авиационные и другие низковольтные и слаботочные приложения.
• Используется как RPS (регулируемый источник питания) для подачи постоянного тока на различные электронные схемы, такие как небольшие электронные проекты.

Преобразователь

Вт в усилитель (таблицы +12 В, 24 В, 120 В, 220 В, 240 В)

Пример: кондиционер работает от 900 Вт.Сколько это ампер? Это 7,5 ампер.

Чтобы преобразовать электрическую мощность в электрический ток (ватты в амперы), нам нужно использовать уравнение электрической мощности:

P = I * V

где:

• P — электрическая мощность , измеряется в ваттах (Вт) .
• I — электрический ток или сила тока, измеряется в амперах (A) .
• В — это электрический потенциал или напряжение, измеряется в вольтах (В) .Стандартное напряжение для большинства электрических устройств составляет 110-120 В, а для мощных электрических устройств с повышенным напряжением используется 220 или 240 В. Батареи работают от 12 В или 24 В.

Используя это уравнение, мы можем преобразовать ватты напрямую в амперы, , если нам известно напряжение . Чем выше мощность, тем ниже будет сила тока для того же количества ватт.

Чтобы помочь вам, мы подготовили простой в использовании калькулятор ватт на ампер . Ниже калькулятора вы найдете примеры того, как выполнить преобразование, а также 5 cal , рассчитанные для преобразования ватт в амперы как 12 В, 24 В, 120 В, 220 В и 240 В .

Калькулятор ватт в ампер (от W до A)

Здесь вы можете легко преобразовать ватты в амперы с помощью этого калькулятора. Вы также можете немного поиграть с числами:

Чтобы продемонстрировать, как ватты можно преобразовать в усилители, мы решили несколько примеров того, сколько ампер составляет 500 Вт, 1000 Вт и 3000 Вт. В конце концов, вы также найдете таблицу ватт-ампер при электрическом потенциале 120 В.

Вот небольшая полезная информация:

Сколько ватт в усилителе?

При 120 В , 120 Вт дает 1 ампер. Это означает, что 1 ампер = 120 Вт .

Сколько ватт в 1 ампер при 220 вольт?

При 220 В получается 220 Вт на 1 ампер.

Имея это в виду, давайте рассмотрим 3 примера:

Пример 1: Сколько ампер в 500 Вт?

Допустим, у нас есть вилка кондиционера мощностью 500 Вт, подключенная к напряжению 120 В.

Вот как мы можем посчитать, сколько ампер в 500 Вт:

I = P / V

Если мы введем P = 500 Вт и V = 120 В, мы получим:

I = 500 Вт / 120 В = 4.17 ампер

Короче говоря, 500 Вт равняются 4,17 А.

Что делать, если напряжение будет 220В?

Давайте посчитаем, сколько ампер 500 Вт при 220 В:

I = 500 Вт / 220 В = 2,27 А

При 220 В, 500 Вт потребляет 2,27 А.

Пример 2: Сколько ампер в 1000 Вт?

Если мы повторим упражнение и спросим себя, сколько ампер равно 1000 Вт, мы получим:

I = 1000 Вт / 120 В = 8. 33 А

Мы видим, что устройство на 1000 Вт потребляет в два раза больше ампер, чем устройство на 500 Вт.

Для 220 В получаем расчет ватт в ампер:

I = 1000 Вт / 220 В = 4,55 А

Короче говоря, 1000 Вт потребляет 8,33 А при 120 В и 4,55 А при 220 В.

Пример 3: 3000 ватт равняется сколько ампер?

Устройства мощностью 3000 Вт могут быть подключены к сети 120 В или 220 В. В случаях с более высокой мощностью нет ничего необычного в использовании более высокого напряжения 220 В.Это сделано для уменьшения силы тока.

Например, 3000 Вт равно:

• 25 Ампер, если вы используете 120 В.
• 13,64 А, при 220 В.

Например, для 25 ампер вам уже понадобится автоматический выключатель. Но если подключить такое устройство к сети 220 В, генерируемый ток составит всего 13,64 А (автоматические выключатели не нужны).

Пример: Для более крупных многозонных мини-сплит-блоков обычно требуются автоматические выключатели. Вы можете проверить 2-зонную, 3-зонную, 4-зонную и 5-зонную мини-сплит-систему, чтобы узнать, на скольких усилителях они работают.

Ватт в ампер при 12 В (для батарей)

Вт:	А (при 12 В):
1 Вт в усилители при 12 В:	83 мА (миллиампер)
От 10 Вт до ампер при 12 В:	830 мА
50 Вт до ампер при 12 В:	4,17 А
От 100 Вт до ампер при 12 В:	8,33 А
200 Вт до ампер при 12 В:	16.67 Ампер
От 300 Вт до ампер при 12 В:	25,00 А
От 400 Вт до ампер при 12 В:	33,3 А
500 Вт до ампер при 12 В:	41,7 А
600 Вт до ампер при 12 В:	50,0 А
700 Ватт в ампер при 12 В:	58,3 А
800 Вт до ампер при 12 В:	66,7 А
От 900 Вт до ампер при 12 В:	75. 0 ампер
От 1000 Вт до ампер при 12 В:	83,3 А
1100 Вт в амперы при 12 В:	91,7 А
1200 Вт в амперы при 12 В:	100,0 А
1300 Вт в амперы при 12 В:	108,3 А
1400 Вт в амперы при 12 В:	116,7 А
От 1500 Вт до ампер при 12 В:	121,7 А
1800 Вт в амперы при 12 В:	150.0 ампер
2000 Вт в амперы при 12 В:	166,7 А
2500 Вт до ампер при 12 В:	208,3 А
3000 Вт до ампер при 12 В:	250,0 А

Вт в ампер при 24 В (для батарей)

Вт:	А (при 24 В):
1 Вт в усилители при 24 В:	42 мА (миллиампер)
От 10 Вт до ампер при 24 В:	420 мА
50 Вт до ампер при 24 В:	2. 08 Ампер
100 Вт в ампер при 24 В:	4,17 А
200 Вт до ампер при 24 В:	8,33 А
300 Вт в ампер при 24 В:	12,50 А
400 Вт в ампер при 24 В:	16,67 А
500 Вт до ампер при 24 В:	20,83 А
600 Вт в амперы при 24 В:	25,00 А
700 Ватт в ампер при 24 В:	29.17 ампер
800 Вт до ампер при 24 В:	33,33 А
900 Вт в амперы при 24 В:	37,50 А
1000 Вт в амперы при 24 В:	41,67 А
1100 Вт в амперы при 24 В:	45,83 А
1200 Вт в амперы при 24 В:	50,00 А
1300 Вт в амперы при 24 В:	54,17 А
1400 Вт в амперы при 24 В:	58.33 Ампер
От 1500 Вт до ампер при 24 В:	62,50 А
1800 Вт в амперы при 24 В:	75,00 ампер
2000 Вт до ампер при 24 В:	83,33 А
2500 Вт до ампер при 24 В:	104,17 А
3000 Вт в амперы при 24 В:	125,00 А

Вт в ампер при 120 В (стандартная розетка)

Вт:	А (при 120 В):
100 Вт в амперы при 120 В:	0. 83 Ампер
200 Вт в ампер при 120 В:	1,67 А
300 Вт в ампер при 120 В:	2,50 А
400 Вт в ампер при 120 В:	3,33 А
500 Вт в амперы при 120 В:	4,17 А
600 Вт в амперы при 120 В:	5,00 ампер
700 Ватт в ампер при 120 В:	5,83 А
800 Вт в амперы при 120 В:	6.67 Ампер
900 Вт в амперы при 120 В:	7,50 А
1000 Вт в амперы при 120 В:	8,33 А
1100 Вт в амперы при 120 В:	9,17 А
1200 Вт в амперы при 120 В:	10,00 А
1300 Вт в амперы при 120 В:	10,83 А
1400 Вт в амперы при 120 В:	11,67 А
От 1500 Вт до ампер при 120 В:	12.17 ампер
1800 Вт в амперы при 120 В:	15,00 А
2000 Вт в амперы при 120 В:	16,67 А
2500 Вт в амперы при 120 В:	20,83 А
3000 Вт в амперы при 120 В:	25,00 А

Вт в ток при 220 В (розетка 220 В)

Вт:	Ампер (при 220 В):
100 Вт в амперы при 220 вольт:	0. 45 ампер
200 Вт в амперы при 220 вольт:	0,91 А
300 Вт в ампер при 220 вольт:	1,36 А
400 Вт в амперы при 220 вольт:	1,82 А
500 Вт в амперы при 220 вольт:	2,27 А
600 Вт в амперы при 220 вольт:	2,73 А
700 Ватт в ампер при 220 В:	3.18 ампер
800 Вт в амперы при 220 вольт:	3,64 А
900 Вт в амперы при 220 вольт:	4,09 А
1000 Вт в амперы при 220 вольт:	4,55 А
1100 Вт в амперы при 220 вольт:	5,00 ампер
1200 Вт в амперы при 220 вольт:	5,45 А
1300 Вт в амперы при 220 вольт:	5.91 Ампер
1400 Вт в амперы при 220 вольт:	6,36 А
От 1500 Вт до ампер при 220 вольт:	6,82 А
1800 Вт в амперы при 220 вольт:	8,18 А
2000 Вт в амперы при 220 вольт:	9,09 А
2500 Вт в амперы при 220 вольт:	11,36 А
3000 Вт в амперы при 220 вольт:	13. 64 Ампер

Вт в ампер при 240 В (розетка 240 В)

Вт:	А (при 120 В):
100 Ватт в Ампер при 240 В:	0,42 А
200 Вт в амперы при 240 В:	0,83 А
300 Вт в ампер при 240 В:	1,25 А
400 Вт в ампер при 240 В:	1,67 А
500 Ватт в ампер при 240 В:	2.08 Ампер
600 Вт в ампер при 240 В:	2,50 А
700 Ватт в ампер при 240 В:	2,92 А
800 Вт в амперы при 240 В:	3,33 А
900 Ватт в Ампер при 240 В:	3,75 А
1000 Вт в амперы при 240 В:	4,17 А
1100 Вт в амперы при 240 В:	4,58 А
1200 Вт в амперы при 240 В:	5.00 ампер
1300 Вт в амперы при 240 В:	5,42 А
1400 Вт в амперы при 240 В:	5,83 А
От 1500 Вт до ампер при 240 В:	6,25 А
1800 Вт в амперы при 240 В:	7,50 А
2000 Вт в амперы при 240 В:	8,33 А
2500 Вт в амперы при 240 В:	10,42 А
3000 Вт в амперы при 240 В:	12. 50 ампер

Если у вас есть конкретный вопрос о том, как преобразовать ватты в амперы, вы можете использовать раздел комментариев ниже, и мы постараемся вам помочь.

Когда вы выбираете усилители, вам, вероятно, понадобится соответствующая проводка для вашего усилителя. Вы можете ознакомиться с таблицей допустимой нагрузки AWG с размерами проводов в мм, мм2 и амперах здесь.

Базовое электричество для жилого дома — Информация о жилом доме (техническое обслуживание жилого дома)

Марк Полк

Один из самых частых вопросов, которые я получаю, касается электросистемы автофургона.Большинство людей спрашивают, могу ли я объяснить электрическую систему жилого дома простым для понимания языком. Электрическая система в вашем доме на колесах может показаться сложной и запутанной, пока вы не получите базовое представление о том, как она работает. Ваш жилой дом на самом деле имеет три отдельные электрические системы. Он имеет автомобильную систему постоянного тока на 12 В, автобусную систему постоянного тока на 12 В и систему автобусов переменного тока на 120 вольт. В первую очередь нас интересуют автобусные системы с напряжением 12 В постоянного тока и 120 В переменного тока.

Большинство кемпингов, куда вы пойдете, предоставят вам внешний источник электричества на 120 вольт для подключения.В вашем доме на колесах есть прочный шнур питания, длина которого обычно составляет около 25 футов. В зависимости от типа вашего дома на колесах или приобретенного, это будет система на 30 или 50 ампер. Когда вы подключаетесь к соответствующему источнику электричества для кемпинга, он будет обеспечивать электроэнергией весь ваш дом на колесах. У вас должен быть источник питания переменного тока на 120 В, если вы собираетесь использовать микроволновую печь, кондиционер на крыше, холодильник в электрическом режиме и электрические розетки на 120 В. По большей части все остальное в кемпере работает от 12-вольтного постоянного тока. Когда вы подключены к сети в кемпинге, часть 120-вольтового переменного тока преобразуется в 12-вольтный постоянный ток для предметов в доме на колесах, которые работают от 12 вольт. Некоторые из этих элементов — это верхнее освещение, вентилятор печи и вентилятор над плитой, вытяжной вентилятор в ванной, водяной насос, детектор утечки сжиженного газа, стереосистема и холодильник, когда он находится в режиме сжиженного газа. Если вы посмотрите на распределительную панель дома на колесах, вы увидите автоматические выключатели, которые есть у вас дома, для стороны переменного тока 120 В и предохранители автомобильного типа для стороны 12 В постоянного тока.

Если вы не подключены к внешнему источнику питания, вы все равно можете использовать 12-вольтовую систему постоянного тока, если у вас есть 12-вольтовая морская аккумуляторная батарея глубокого разряда в вашем устройстве. Пока аккумулятор или батареи заряжены, вы можете использовать все в трейлере, кроме микроволновой печи, кондиционера на крыше, холодильника в электрическом режиме и электрических розеток. Если у вас есть дом на колесах или вы собираетесь купить дом на колесах, в нем будет аккумулятор для автомобильной системы и вспомогательный аккумулятор для системы автобусов.Аккумуляторная батарея заряжается всякий раз, когда автодом работает; генератор работает или когда он подключен к внешнему источнику электроэнергии.

Прежде чем мы продолжим, я хотел бы предложить несколько основных советов по обслуживанию аккумуляторов, чтобы поддерживать аккумуляторы вашего дома на колесах в идеальном рабочем состоянии.

Прежде всего, никогда не работайте с батареями с открытым пламенем. Пары аккумуляторов могут воспламениться, что приведет к серьезным повреждениям. Чтобы предотвратить возможность возникновения дуги, отключите любые источники питания 12 В и отсоедините отрицательный кабель аккумулятора перед работой с аккумуляторами или рядом с ними.Если у вас аккумулятор, не требующий обслуживания, вы не сможете выполнить некоторые из этих проверок. Цвет глазка на батарее будет указывать на состояние необслуживаемой батареи. Для получения дополнительной информации о необслуживаемых батареях обратитесь к руководству пользователя.

Постоянная зарядка снижает уровень электролита в аккумуляторах. Проверьте уровень электролита и при необходимости долейте дистиллированную воду. Добавляйте воду, пока она не достигнет отметки разделения уровня в каждой ячейке. Не перелей.

Осмотрите все кабели аккумуляторной батареи и клеммы.Следите за чистотой и плотностью всех соединений. Не затягивайте слишком сильно. Когда клеммы аккумулятора чистые и плотно прилегают к полюсу аккумулятора, опрыскайте клеммы защитным средством для клемм аккумулятора, чтобы предотвратить коррозию.

Для чистки самой батареи используйте водный раствор и пищевую соду. После очистки аккумулятор тщательно промойте водой.

Проверьте уровень заряда и держите батареи полностью заряженными. Удельный вес заряженной батареи должен находиться в пределах от 1,215 до 1,250.Если вы извлекаете батареи для хранения, зарядите их до полного заряда и периодически проверяйте их во время хранения. При необходимости подзарядите. Следуйте инструкциям по зарядке для данного типа аккумулятора. Аккумуляторы глубокого разряда требуют более низкого заряда в течение более длительного периода времени.

В вашем доме на колесах имеется множество электронных устройств и оборудования, которые могут разрядить аккумуляторную батарею, когда вы не используете его. Вот несколько примеров; усилитель телевизионной антенны, детектор утечки сжиженного газа, часы в радиоприемнике или просто случайно оставив включенным 12-вольтовый свет.Если ваш дом на колесах не оборудован выключателем аккумуляторной батареи, вы можете приобрести у дилера автофургона выключатель аккумуляторной батареи, который можно установить непосредственно на полюс аккумуляторной батареи. Если вы не используете дом на колесах или вам не нужна аккумуляторная батарея, вы просто поднимаете рычаг и отсоединяете аккумулятор. На аккумулятор шасси также может быть установлен выключатель аккумулятора.

Наконец, если вам неудобно проводить техническое обслуживание аккумуляторов вашего дома на колесах, обратитесь к квалифицированному сервисному центру.

Автодома также обеспечивает дополнительный источник переменного тока 120 В с бортовым генератором. Эта уникальная функция предлагает вам удобство использования 120-вольтового переменного тока, когда вам это нужно, что делает устройство полностью автономным. Подача топлива для генератора идет напрямую из топливного бака дома на колесах. Система спроектирована таким образом, что, когда топливный бак заполняется на 1/4, генератор останавливается, поэтому он не использует все топливо из дома на колесах. В некоторых домах на колесах есть автоматическое переключение с внешнего источника питания на генератор.Другие дома на колесах требуют, чтобы вы подключили шнур питания дома на колесах к розетке генератора на доме на колесах, чтобы использовать генератор.

Я также хотел бы дать вам несколько советов по поводу электричества в доме на колесах. Начнем с системы на 30 ампер, которая является наиболее распространенной для жилых автофургонов. Вилка вашего дома на колесах представляет собой большую трехконтактную вилку для тяжелых условий эксплуатации на 30 А и 120 В.

Большинство кемпингов, куда вы пойдете, предоставят вам розетку на 30 А, к которой шнур питания вашего дома на колесах будет подключаться напрямую. Если вы идете в кемпинг, где есть обычная розетка домашнего типа, есть переходники, которые можно использовать для перехода от вилки жилого дома к розетке домашнего типа.Когда вы это делаете, вы подключаетесь к источнику питания на 15 или 20 ампер. Это означает, что вы будете ограничены в том, какие устройства вы можете использовать в своем доме на колесах. Можно даже повредить некоторые приборы, если они не получают необходимой силы тока для правильной работы. Допустим, вы подключаетесь к розетке на 15 ампер и используете небольшой прибор, который потребляет 5 ампер, а у вас остается 10 ампер. Теперь вы включаете кондиционер на крыше, и когда включается компрессор кондиционера, ему требуется около 13 ампер, но он недоступен, и это повреждает компрессор кондиционера.

Даже с 30-амперным сервисом вам нужно быть избирательным в том, что вы используете. Если вы попытаетесь использовать слишком много, RV сообщит вам, отключив прерыватель в распределительной коробке, и, надеюсь, никакого вреда не будет. Есть короткая формула, которая может вам в этом помочь. 30 ампер х 120 вольт = 3600 ватт. Это общее количество энергии, которое вы можете использовать до перегрузки системы. Подумайте об этом так: с 3600 Вт вы можете использовать 36 лампочек по 100 Вт. Когда вы включите 37-й свет, вы, вероятно, отключите прерыватель.

Также неплохо взять с собой вольтметр, который можно подключить прямо к одной из розеток. Электроэнергия в кемпинге варьируется в зависимости от требований, предъявляемых к ней. Если каждый использует свой кондиционер, напряжение может упасть ниже допустимого уровня, и было бы разумно подождать, пока оно не вернется в норму. Вы можете смотреть на вольтметр каждый раз, когда проходите мимо него, и сэкономите на несвоевременном и дорогостоящем ремонте вашей бытовой техники. Напряжение ниже 105 вольт или выше 135 вольт может повредить электронное оборудование и приборы.

Большинство приборов сообщит вам, какая мощность или сила тока требуется для работы прибора. Вот сила тока для некоторых распространенных бытовых приборов и электроники.

• Кофеварка — 8,3 А
• Преобразователь — 8 ампер
• Фен — от 9 до 12 ампер
• Микроволновая печь — 13 ампер
• Холодильник — 2,8 А
• Кондиционер на крыше 13,5 А
• ТВ — 1,5 ампера
• Тостер — от 8 до 10 ампер
• Видеомагнитофон — 2 ампера
• Электрическая сковорода — от 6 до 12 А

Надеюсь, это даст вам лучшее базовое представление о том, как работает электрическая система вашего дома на колесах.

Счастливый кемпинг

Выбор блока питания подходящего размера для радиостанции

Эта запись была опубликована 16 апреля 2020 г. Риком.

Мобильные радиостанции двусторонней связи предназначены для установки и эксплуатации в автомобилях, пикапах, коммерческих грузовиках, внедорожниках или транспортных средствах для отдыха, а для некоторых моделей даже мотоциклах. Мощность, расширенные функции и универсальность типичной мобильной радиостанции позволяют легко преобразовать ее в базовую станцию. Его можно разместить на столе или на столе без крепления или оборудования, подключить к соответствующей антенне, включить питание и готово к выходу в эфир.

Конечно, есть небольшой вопрос мощности. Мобильное радио специально разработано для работы от источника постоянного тока от транспортного средства. У него нет внутреннего силового трансформатора или собственного инвертора, поэтому он не предназначен для подключения к розетке переменного тока дома или офисного здания. В таком случае, как подключить мобильное радио для использования в качестве базовой станции? Это просто. Получите блок питания.

У нас есть выбор популярных мобильных двусторонних радиостанций для бизнеса, любительского, личного и морского использования в Buy Two Way Radios.Мы также предлагаем полную линейку надежных источников питания переменного тока в постоянный от нескольких крупных известных производителей. Но это не простая и универсальная вещь. Мобильные радиостанции имеют разные требования к питанию, а блоки питания — разную номинальную мощность. Выберите правильный источник питания для своей радиостанции, и у вас могут быть годы чистой энергии без шумных помех и бесперебойной работы. Выберите неправильный, и ваше радио может не работать или даже не работать с самого начала.

Итак, как правильно выбрать блок питания для своего радио?

Во-первых, вам нужно определить, сколько энергии требуется вашему радио. Радио, которое всегда включено, но только слушает, будет потреблять минимум энергии в режиме приема на холостом ходу. Однако в момент нажатия кнопки «нажми и говори» (PTT) мощность, необходимая для передачи, значительно возрастет. Сколько? Это зависит от нескольких факторов, не последним из которых является уровень мощности передачи, установленный или запрограммированный в радио для конкретной полосы или частоты.

Во-вторых, вам нужно будет подумать о том, как будет использоваться блок питания. Будет ли он питать только одно радио или несколько трансиверов одновременно? Будет ли радио располагаться рядом с блоком питания или сверху, или оно будет установлено где-нибудь еще на столе или скамейке недалеко от него?

И последнее, но не менее важное: вам необходимо выяснить, какой тип блока питания будет работать лучше всего в рамках вашего бюджета.

С чего начать? Для начала обсудим, сколько мощности вам понадобится для безопасной и стабильной работы.Для этого вам потребуются рабочие характеристики вашего радио. Поскольку мобильные радиостанции предназначены для использования в автомобиле, им обычно требуется постоянный ток (DC) от 12 В до 13,8 В постоянного тока. Мощность также важна, поскольку она будет сильно колебаться в зависимости от того, в каком режиме работы радио находится, то есть принимает ли оно или передает сигнал. Это означает, что количество потребляемых им ампер в каждом рабочем состоянии также будет сильно различаться.

И да, есть формула для расчета, сколько мощности вам понадобится для вашего конкретного радио.

I = P / E
E = Напряжение или Вольт (В)
I = Ток или А (A)
P = Мощность или Вт (Вт)

Например, рассчитаем усилитель мощности мобильной радиостанции мощностью 15 Вт на 12 вольт. 15 Вт / 12 В = 1,25 А. Все просто, правда? Не совсем так. Есть и другие переменные, которые следует учитывать. Например, при первом включении радиостанции происходит первоначальный скачок напряжения или скачок напряжения, а также каждый раз, когда нажимается кнопка PTT для передачи. Этот скачок будет изменяться каждый раз, и блок питания должен уметь справляться с этими кратковременными скачками энергопотребления.

Существует разница в том, сколько пиковых ампер будет потреблять радио, и есть разница в том, сколько фактических непрерывных ампер может выдержать блок питания. Кроме того, вы должны учитывать выделяемое тепло и среднюю нагрузку на блок питания. Учитывая все эти переменные, нет точной формулы для выяснения этого. Лучшим и безопасным для использования параметром усилителя является максимальное потребление тока или потребляемая мощность, указанное в спецификациях производителя или в руководстве пользователя радиоприемника.

Для обычного обывателя все это звучит слишком сложно.Итак, чтобы упростить процесс, вот несколько общих рекомендаций по выбору источника питания правильного размера для вашего радио.

• Используйте, как правило, номинальную мощность радиоприемника, указанную производителем.
• Используйте максимальную или пиковую нагрузку радиостанции, а не режим ожидания или обычную мощность.
• При подключении нескольких радиостанций сложите общие амперы всех радиостанций во время пиковой нагрузки вместе .
• Выберите источник питания на основе номинала непрерывного , а НЕ максимального или скачка напряжения рейтинга
• Выберите источник питания с максимальным непрерывным номиналом ампер, значительно превышающим максимальное потребление тока радиостанции
• Учитывайте разницу между линейным (регулируемым) и импульсным блоком питания
• Выберите блок питания со встроенным охлаждающим вентилятором
• Придерживайтесь блока питания от надежного фирменного производителя
• Считайте гарантию источником питания Источники питания действительно имеют срок службы
• НЕ покупайте источник питания исключительно по цене

Например, предположим, что у вас есть радиоприемник на 50 Вт, а максимальная потребляемая мощность указана на уровне 10 ампер. Покупка рекламируемого блока питания с пиковой нагрузкой 10 А все еще может быть плохим ходом. Во-первых, блоки питания имеют два номинала А: непрерывный и максимальный . Непрерывный рейтинг — это обычно число, которое вы хотите найти. Также учитывайте нагрузку. Если блок питания находится под постоянной нагрузкой, близкой к максимальной, вы будете выделять больше тепла, а это может сократить срок службы блока. По этой причине рекомендуется покупать один со встроенным охлаждающим вентилятором.

Выбор блока питания на самом деле не так уж и сложен, хотя поначалу так может показаться. Проще говоря, чтобы превратить мобильное устройство двусторонней радиосвязи в базовую станцию, мы рекомендуем вам купить блок питания с более мощным усилителем, чем это абсолютно необходимо. Когда дело доходит до власти, вы не можете перекупить. Если сомневаетесь, выбирайте больше. В конце концов, вы будете рады, что сделали.

Дешевый линейный блок питания

дешевый линейный источник питания 6 из 5 звезд 585 0-25 Вт Регулируемый регулируемый линейный источник питания USB DC 5V / 5V-24V для усилителя DIY. 189 долларов. Есть компания под названием Squeeze Upgrade. Потому что это так просто с несколькими частями. 16 февраля 2016 г. · В этом дешевом блоке питания не использовались поворотные энкодеры — напряжение и ток контролировались парой потенциометров 1 кОм и 10 кОм. Покупайте дешевые линейные блоки питания в магазине SENGTERBELLE HIFISOU и многое другое на Aliexpress. НОВЫЙ! Ознакомьтесь с линейным источником питания 2021 года для выбирания аудиофилов! Мы находим блоки питания в наших крошечных зарядках для iPhone в форме куба, блоках питания для ноутбуков и в каждой бородавке на стене.Также, как найти резисторы на стороне. 60. Идеально подходит для Allo BOSS и Allo DigiOne Signature. 00 грн. 5 В (CHK002, вы можете получить более подробную информацию о понижающем линейном преобразователе постоянного тока Adjust Buck LM317 с низким уровнем пульсации 63 В — 4. 3-дюймовый TFT-ЖК-дисплей, поддерживает дистанционное программирование и имеет отображение волн в реальном времени. Покупайте с легкостью и уверенностью у крупнейшего дистрибьютора США, специализирующегося на поставках 100% источников питания. Это линейная схема источника питания 12 В 5 А. Приобретите наш лучший линейный источник питания 5 В по выгодной цене и наслаждайтесь эксклюзивным линейным источником питания 5 В со скидками и бесплатной доставкой по всему миру на линейный источник питания 5 В # C8929 | Cicig Линейные (шаговые) блоки питания.Нерегулируемые линейные источники питания Open Frame предлагают выходы при полной нагрузке 48 В постоянного тока / 5 А, 48 В постоянного тока / 10 А и 70 В постоянного тока / 5 А. com, ведущая торговая площадка из Китая. Покупки дешевой линейной мощности в магазине Queenway и многое другое на Aliexpress. Добавить в корзину. Их не стоит ремонтировать. Allo Shanti — это линейно регулируемый источник питания с двумя выходами (5,5 В (CHK002: Руководство по покупкам на Alibaba). Они помогают преобразовывать сетевой переменный ток (120 В) в полезный источник постоянного тока (12 В) для нашей чувствительной электроники. Линейный источник питания 5 В и эксклюзивные скидки на линейный источник питания 5 В и бесплатная доставка по всему миру на линейный источник питания 5 В # C8929 | Cicig RS12ABB — Регулируемый линейный источник питания Astron на 11-15 В на 9 А. 4 доллара. Выберите линейный регулятор LDO с необходимыми функциями. Приобретайте наши лучшие линейные блоки питания 5 В и наслаждайтесь эксклюзивными скидками на линейные блоки питания 5 В и бесплатной доставкой по всему миру на линейные блоки питания 5 В # C8929 | Cicig Основанная в 1985 году, компания Mastech Power Supply уже три десятилетия успешно производит регулируемые источники питания постоянного тока. Приобретайте наши лучшие линейные блоки питания 5 В и наслаждайтесь эксклюзивными скидками на линейные блоки питания 5 В и бесплатной доставкой по всему миру на линейные блоки питания 5 В # C8929 | Cicig 3 августа 2020 г. · Я добавил себе линейный блок питания.6 метров / 63 дюйма; Технические характеристики: Кнопка питания компьютера: значительно упрощает работу с компьютером. Наш большой выбор линейных источников питания постоянного тока обеспечивает исключительные характеристики шума и пульсаций, а наши импульсные источники питания постоянного тока обладают превосходной мощностью и производительностью в очень маленьком форм-факторе. 05 В) Внутренняя регулировка (11-15 В) * Длительный выходной ток 5 А * Выходной ток ICS (импульсный) 7 А Менее 5 мВ от пика до пика при полной нагрузке и низком напряжении * Поддержание Наш выбор импульсных источников питания постоянного тока является одним из самых крупных в США.RS12ABB — Регулируемый линейный источник питания Astron на 11-15 В на 9 А. MDP-XP обеспечивает программируемый вывод, вывод по времени, последовательное управление и автоматическую компенсацию, что позволяет удовлетворить самые разнообразные потребности в тестировании. Покупайте дешевый линейный источник питания в магазине Gzbotolave ​​и многое другое от источника питания 24 В, источника питания, блока питания 24 В, блока питания 12 В, линейного блока питания 9 В на Aliexpress. Линейный источник питания, интерфейс USB и внешний аккумулятор. И я определенно могу сказать разницу. 2V / 1. Если перегрузить, то сгорит.Для каждого вспомогательного выхода можно выбрать 12 или 24 вольт. Купите высококачественный и доступный линейный блок питания 5v онлайн. CSI5003XE — один из лучших бюджетных полностью регулируемых настольных линейных источников питания с регулируемым ограничением тока. Сделайте DX Engineering своим источником постоянного тока! От мощных линейных источников питания до легких импульсных источников питания, аккумуляторов и розеток постоянного тока — у нас есть все, что вам нужно. 99 $ 129. 11 марта 2021 г. · В линейном источнике питания с использованием трансформатора с центральным ответвлением не уменьшится общая рассеиваемая мощность.Сравните цены, характеристики, фото и отзывы покупателей. Источник питания постоянного тока Kungber, регулируемый, 30 В, 5 А, регулируемый, регулируемый, настольный, линейный источник питания постоянного тока с 4-значным светодиодным индикатором мощности Существует две основных конструкции источников питания постоянного тока с регулируемой мощностью: линейный источник питания постоянного тока и импульсный источник питания постоянного тока. Это один из лучших источников питания постоянного тока в 2021 году благодаря имеющимся у него функциям защиты. С высокоэффективным линейным выходом, 0.Многие источники питания представляют собой более простые и дешевые линейные источники питания, в которых для получения выходного сигнала постоянного тока используются трансформатор, выпрямитель и фильтры. Линейный источник питания 5 В постоянного тока, 700 мА Transfo [АДАПТЕР переменного тока Sony AC-E15L 1. WEILIANG AUDIO, выход линейного регулируемого источника питания 15 Вт, USB * 2 + постоянный ток 5 В — купить по цене от 22. Купите наш лучший линейный источник питания 5 В и наслаждайтесь эксклюзивным линейным питанием Supply 5v Скидки и бесплатная доставка по всему миру на линейный источник питания 5v # C8929 | Cicig покупает дешевый линейный источник питания в магазине Mshow Store и многое другое от преобразователя 12 В, преобразователя 12 В в 5 В, преобразователя 5 В в 12 В на Aliexpress.8v 5A малошумный линейный дешевый источник питания. Siglent SPD3000X-E имеет три изолированных выхода; два регулируемых канала и один выбираемый из двух каналов. Линейный источник питания — это инструмент для тестирования и измерения систем цепей, обеспечивающий постоянное напряжение (мощность) постоянного тока на проверяемое устройство. meter 30V 5A Настольный линейный источник питания постоянного тока с регулируемой коммутацией, 30 В и 3 светодиодными цифровыми дисплеями, переменный источник питания 110/220 В с трехконтактным кабелем США 4. Компактный и простой в использовании.Но Максимальный ток на выходе не превышает 1А. 18 октября 2021 г. · Самый дешевый блок питания, который стоит покупать. Дешевый. 8 В пост. 7] 05 августа 2021 г. · Альтернативный лучший дешевый источник питания: Corsair VS450 Еще одна достойная альтернатива, если у вас небольшой бюджет, вам требуется мощность более 500 Вт, и вас не особенно беспокоит эффективность или какой-либо вентилятор. Как бы вы это ни называли — источник питания, выпрямитель, энергосистема, силовой модуль, силовой блок — мы производим миллионы различных видов, которые можно использовать в тысячах различных приложений, включая электронное оборудование, производство, машины, управление процессами, автоматизацию производства, астрофизику, химическую обработку, телекоммуникации. , системы мониторинга, аудио, научные исследования Купите качественный и доступный линейный блок питания 5v онлайн.40. 13. 3 В и 5 В. 5-14 ± 13. 3%. -Магазин Наш лучший линейный источник питания 12 В и наслаждайтесь эксклюзивным линейным источником питания 12 В со скидками и бесплатной доставкой по всему миру на линейный источник питания 12 В # ACD6 | Cicig Все проверено, что такое поставщики линейных источников питания и производители линейных источников питания прошли нашу проверку бизнес-лицензий, они могут предоставить качественные продукты с линейными источниками питания. Наличие: Есть в наличии. 12 В постоянного тока при выходе 15 А. Такие функции, как регистрация данных, сигналы произвольной формы, встроенная статистика и дистанционное зондирование, делают эти приборы идеальными для различных стендовых приложений.Подробности описаны ниже. Приобретайте наши лучшие линейные блоки питания 5 В и наслаждайтесь эксклюзивными скидками на линейные блоки питания 5 В и бесплатной доставкой по всему миру на линейные блоки питания 5 В # C8929 | Cicig Существует две основных конструкции источников питания постоянного тока с регулируемой мощностью: линейный источник питания постоянного тока и импульсный источник питания постоянного тока. 01. $ 6. com, ведущая торговая площадка из Китая. Основанная в 1985 году, компания Mastech Power Supply уже три десятилетия успешно выпускает регулируемые источники питания постоянного тока. Посмотреть в истории заказов.Также покупайте блоки питания по лучшим ценам на AliExpress! Купите высококачественный и доступный линейный блок питания 5v онлайн. Нерегулируемый линейный источник питания Acme. И наоборот, в линейных источниках питания для тяжелых условий эксплуатации используется более крупный и тяжелый трансформатор. Отправить запрос Чат сейчас Все проверено, какие поставщики линейных источников питания и какие производители линейных источников питания прошли нашу проверку бизнес-лицензии, они могут предоставить качественные продукты с линейными источниками питания. Или лучшее предложение. Мощность постоянного тока. Линейный привод IP66.13 $ 151. Наши линейные стабилизаторы напряжения (LDO) с малым падением напряжения обеспечивают лучшую в своем классе производительность в различных областях применения. От 131 $. 6 В искробезопасный ток питания 400 800 400 800 мкА Обозначает характеристики, действующие во всем диапазоне рабочих температур. Импульсные блоки питания 8 В постоянного тока можно приобрести в компании Mouser Electronics. От 5 В до 60 В-1. CB3,110V / 220V AC вход, 28V / 24V / 12V DC выход, привод 1 шт., Низкая цена, мебельное применение. Заказать онлайн. Он использует трансформатор для повышения или понижения приложенного напряжения переменного тока перед подачей на схему регулятора.Источники питания R & S®NGA100 линейны, компактны и просты в использовании. Эффективность вашего источника питания может иметь огромное значение; Вот почему мы предлагаем надежный блок питания с уровнем мощности 80+ Gold и 10-летнюю ограниченную гарантию, гарантирующую долгосрочное надежное решение для вашей игровой системы. 00 доставка. Актуатор линейный ПА-03. Несмотря на то, что они просты в использовании, просты и дешевы, линейный регулятор обычно неэффективен. Это означает 73. Я не думаю, что они в любом случае будут дешевыми, поскольку, по всей видимости, компоненты недешевы. Блок питания EVGA Supernova 850 GT 80 Plus Gold 850 Вт. Разработанный с использованием сверхмалошумящих регуляторов Belleson, трансформатор находится в отдельном корпусе, чтобы обеспечить минимально возможный минимальный уровень шума. Приобретайте наши лучшие линейные блоки питания 5 В и наслаждайтесь эксклюзивными скидками на линейные блоки питания 5 В и бесплатной доставкой по всему миру на линейные блоки питания 5 В # C8929 | Cicig 31 августа 2021 г. · Важной спецификацией этого источника питания является то, что это линейный источник питания на основе трансформатора, что означает, что он имеет низкие пульсации (шум) на выходе по сравнению с импульсным источником питания.Один, два или три канала — блоки питания постоянного тока R & S®HMC804x с их характеристиками и широким набором функций идеально подходят для использования в лабораториях разработки и промышленных средах. Уравнение рассеиваемой мощности в линейном регуляторе: 13. 29 июня 2018 г. · Линейные источники питания для аудиофилов — ближе к жизни. 99 доставка. Падение напряжения от трансформатора к нагрузке вызывает рассеивание мощности, если она не рассеивается в диодах, она будет рассеиваться в цепи регулирования. Нет шума переключения.Mouser предлагает инвентарь, цены и таблицы данных для 13. Покупка дешевых линейных источников питания в магазине Gzbotolave ​​и многое другое: 12v 2a 5v 2a, 2a power, power supply, linear power, linear power supply, power linear на Aliexpress. Линейные источники питания постоянного тока имеют исключительно низкую пульсацию, но имеют тенденцию быть тяжелыми и менее эффективными, в то время как импульсные источники питания постоянного тока имеют очень высокую энергоэффективность и хорошие характеристики шума и пульсаций для большинства приложений. От 5 В до ± 20 В 108 127 108 127 дБ Диапазон входного напряжения ± 13.Программируемый линейный источник питания постоянного тока Siglent серии SPD3303X-E имеет 4. Линейные регуляторы — отличный выбор для питания устройств с очень низким энергопотреблением или приложений, где разница между входом и выходом небольшая. GW INSTEK. com, ведущая торговая площадка из Китая. Линейный источник питания L-006 для FIIO RS12ABB — регулируемый линейный источник питания Astron на 11-15 В на 9 А. Вход 115/230 В при 50/60 Гц. Посмотреть детали. 3 августа 2020 г. · Я добавил себе линейный блок питания. Новинка в коробке! 95 долларов за штуку.Итак, используйте 7812. В инновационной конструкции источника питания используется «повышающий» стабилизатор, позволяющий системе повышать напряжение с 12 В постоянного тока до 24 В постоянного тока. Сэкономьте 20%. Благодаря высокой энергоэффективности блоки питания остаются холодными и тихими даже при максимальной нагрузке. Недорогой сверхлинейный усилитель мощностью 600 Вт. Есть два типа линейных источников питания: регулируемые и нерегулируемые. Приобретайте наши лучшие линейные блоки питания 5 В и наслаждайтесь эксклюзивными скидками на линейные блоки питания 5 В и бесплатной доставкой по всему миру на линейные блоки питания 5 В # C8929 | Цичиг 27 марта 2020 г. · Цена: 68 долларов. 5A лихорадочная аудиосистема с жестким диском NAS-маршрутизатор ПК HiFi, новейшая версия линейного источника питания 2020 года высокого класса с низким внутренним сопротивлением и низким уровнем Купите высококачественный и доступный линейный источник питания 5 В в Интернете. Cheap Adjust Buck LM317 Понижающий линейный преобразователь постоянного тока с низким уровнем пульсации 63V-4. Если нам нужен выход 12 В. Компактный размер 150 мм, сертифицированный 80 PLUS Gold, и эта скидка рассчитывается в корзине. com, ведущая торговая площадка в Китае. Покупки дешевых линейных источников питания в магазине SENGTERBELLE HIFISOU и других товаров на Aliexpress.Модель оправы: ПА-03. -Магазин Наш лучший линейный источник питания 12 В и наслаждайтесь эксклюзивным линейным источником питания 12 В со скидками и бесплатной доставкой по всему миру на линейный источник питания 12 В # ACD6 | Cicig Источники питания серии PS124 имеют выходы как на 12 В постоянного тока, так и на 24 В постоянного тока. 99. СПЕЦИАЛЬНАЯ ЦЕНА. 1600Вт. Недорогой сверхлинейный усилитель мощностью 600 Вт для диапазонов 40, 20, 17, 15, 12 и 10 метров. КПД линейного источника питания от 40 до 50%; В контурах СМЗ мощность теряется в виде тепла. Мне нравится использовать серию микросхем регуляторов 78xx.5 ± 14 В VOUT Размах выходного напряжения RL = 10k ± 13 ± 13. com, ведущая торговая площадка в Китае Fuyu — один из самых профессиональных производителей и поставщиков линейных источников питания в Китае, предлагающий продукцию высокого качества по низкой цене. RMx Series ™ RM850x — полностью модульный блок питания мощностью 850 Вт, сертифицированный по стандарту 80 PLUS® Gold. Вам понадобится хорошо отфильтрованный источник питания с надлежащим выходным напряжением постоянного тока и номинальным постоянным током, по крайней мере, на 20 процентов превышающим ваши максимальные требования. Расположенный компьютер в труднодоступном месте, это удобный переключатель на столе, и нажмите на него вместо того, чтобы наклоняться, чтобы включить компьютер. Выключатель питания материнской платы: на переключателе есть две кнопки.30 Вт STUDER 900 Линейный источник питания Высокоточный регулируемый / малошумящий постоянный ток 5-9 В-12 В-15 В-18 В-24 В (опционально) для предусилителя ЦАП. Линейные регуляторы. Я начал с создания блока питания с линейным регулятором, а позже модифицировал блок питания для ноутбука. Источник питания и аккумулятор. Это важно, если вы работаете с чувствительными компонентами и устройствами, особенно в центрах исследований и разработок, научно-исследовательских институтах, лабораториях и других промышленных предприятиях. 144 доллара. Идеально подходит для сочетания многих продуктов марки Linear, таких как: RE-1, RE-2, AE, AM, Max (защищенная серия), системы доступа e3 (не связанные), клавиатуры, ProxPads и т. Д.Его ширина всего 11 дюймов, высота 4 дюйма и глубина 9 дюймов. Они голландские … мне пригодятся, потому что я тоже. Настольный источник питания, линейный постоянный ток, регулируемый, 1 выход, 0 В, 18 В, 0 А, 5 А. Модель №: B08DJ1S7J5-AH. Покупайте дешевые линейные блоки питания в магазине Gzbotolave ​​и многое другое от linear power, linear power supply, power linear, psu 24v, psu 12v, 9v linear power supply на Aliexpress. Линейные (шаговые) блоки питания. 5А в течение многих часов. $ 5. Коэффициент отклонения блока питания PSRR VS = ± 1. Чтобы избежать больших радиаторов, все проверенные поставщики линейных источников питания и производители линейных источников питания прошли нашу проверку лицензии на ведение бизнеса, они могут предоставить качественные продукты с линейными источниками питания.(8) 8 оценок продукта — Регулируемый регулируемый линейный источник питания 0-25 Вт USB DC 5V / 5V-24V для усилителя DIY. com, ведущая торговая площадка из Китая — L-035 25 / 35W LHY Audio New DC5 / 9/12/15 / 18V сверхмалошумящий линейно регулируемый источник питания постоянного тока, специальный линейный источник питания L-005 HIFI для усилителя PHONO и источника цифрового интерфейса 220/110 В переменного тока и 5/9 В постоянного тока 20 марта, 2021 · SainSmart DC поставляется с 4-значным светодиодным цифровым дисплеем, который позволяет вам легко контролировать ток и напряжение.Кроме того, я описал, как подключил к KN-Q7 действительно дешевую компьютерную микрофонную гарнитуру. Быстро реагируйте на изменения напряжения нагрузки. 2V / 3A и 5. Покупка дешевого линейного питания в магазине Queenway и многое другое от cas, linear power, linear power supply, power linear, power supply linear на Aliexpress. Получается единичное выходное напряжение. 105 долларов США. Он обычно используется инженерами-электриками, проектировщиками схем и другими профессионалами аналогичного профиля. 73 доллара США. 00 до 48 долларов. Я тестировал это, / с USB-ЦАП.MDP — это система программируемого линейного источника питания постоянного тока, основанная на модульной конструкции, с возможностью подключения различных модулей для использования по мере необходимости. Количество: + -. дешевый интернет магазин розеток Изготовление на заказ линейного блока питания для Pro-Ject Pre Amp RS Digital 20V 3A C7-39 предлагает дешево онлайн. Магазин
1426 Магазин. Наши все проверенные поставщики линейных источников питания и производители линейных источников питания прошли нашу проверку бизнес-лицензии, они могут предоставить качественные продукты с линейными источниками питания.1500Вт. Добавить к сравнению. 50. 1 дюйм x 5 дюймов x 4 дюйма. 449 долларов США. 2A) для индивидуального питания Raspberry Pi и звуковой карты. Список желаний. Ход 4-24 дюйма. Цифровой блок питания ATX AX1600i — полностью модульный блок питания мощностью 1600 Вт. Линейный источник питания — это обычный тяжелый источник питания, в котором используется простая схема для преобразования переменного тока в постоянный. 13 долларов. Дешевая настенная бородавка — это простой нерегулируемый источник питания. Для работы нового трансивера мне понадобился источник питания.8. Линейные регуляторы быстро реагируют на изменения входного напряжения, создавая выходное напряжение, которое практически не имеет пульсаций на входе.Быстрый просмотр. 69 долларов. Плата полностью дискретно регулируемого линейного источника питания Hifi Sigma22 +/- DC5V-36V Out. 11 смотрят. Оптовые скидки доступны при банковском переводе. Коммутационная, линейная, регулируемая, нестандартная, высоковольтная, с резервированием, 2U. Покупка дешевого линейного источника питания в магазине Gzbotolave ​​и многое другое на Aliexpress. Даже решения своими руками. Добавить в корзину. Все проверенные поставщики линейных источников питания и производители линейных источников питания прошли нашу проверку бизнес-лицензий, они могут предоставить качественные продукты с линейными источниками питания.5VDC 7], наша годовая гарантия Sony AC-E15L AC ADAPTER 1. Вы ранее приобрели этот продукт. Игровой блок питания MPG поддерживает новейшие графические процессоры NVIDIA GeForce RTX 3000/2000 Series и AMD. 30. Покупайте дешевые линейные блоки питания в магазине SENGTERBELLE HIFI Audio World Store и многое другое на Aliexpress. Приобретайте наши лучшие линейные блоки питания 5 В и наслаждайтесь эксклюзивными скидками на линейные блоки питания 5 В и бесплатной доставкой по всему миру на линейные блоки питания 5 В # C8929 | Cicig 30 июля 2011 г. · Разработка недорогого и высокопроизводительного линейного источника питания постоянного тока, используемого в электронном эксперименте. Резюме: В этой статье рассматривается конструкция источника питания линейного регулятора постоянного тока в качестве одного из экспериментальных источников питания с постоянным выходным напряжением и представлен регулируемый выход напряжения с цифровым дисплеем.Нам нравится, что линейный блок питания работает бесшумно, поэтому вам не придется беспокоиться о том, что его отвлекает шум. Преимущество в том, что у регулирования больше возможностей для регулирования. Выбирайте из 8 выгодных предложений в интернет-магазинах. Получите чистый сигнал без радиочастотного хеширования с импульсным источником питания в легких и компактных размерах на ваш выбор. Это, пожалуй, все, что можно сделать по дешевым источникам питания; Donner DP-1 — отличный инструмент, который может пригодиться в крайнем случае, и на самом деле это надежный источник питания, который поможет вам пройти пару этапов большого тура.Приобретайте наши лучшие линейные блоки питания 5 В и наслаждайтесь эксклюзивными скидками на линейные блоки питания 5 В и бесплатной доставкой по всему миру на линейные блоки питания 5 В # C8929 | Cicig Все проверено, что такое поставщики линейных источников питания и производители линейных источников питания прошли нашу проверку бизнес-лицензий, они могут предоставить качественные продукты с линейными источниками питания. LM7805 — линейный стабилизатор, и, учитывая, что обычный блок питания для ноутбуков обеспечивает около 19 В, эффективность будет 5 В / 19 В * 100, что составляет около 26.13.02.2016 · Недостатки линейных регуляторов. Замена этих деталей стоила около 5 долларов, а блок питания [Ричарда] был «Купите высококачественный и доступный линейный блок питания 5 В онлайн». Источник питания линейного привода. Сравнивать. 5 В, 3. Блок питания должен быть простым, поэтому мало компонентов, способных справиться с питанием. 20 марта 2021 г. · SainSmart DC поставляется с 4-значным светодиодным цифровым дисплеем, который позволяет вам легко контролировать ток и напряжение. Волна пульсации 25 мВ, высокоскоростной регулируемый линейный источник питания постоянного тока RS-7A * Выходное напряжение: 13.Импульсные источники питания 8 В постоянного тока. В большинстве случаев это типичный линейный усилитель с заземленной сеткой и линейными стабилизаторами с малым падением напряжения (LDO) — Продукция. Этот компактный маленький усилитель — детище Пэта Мердока, ZL1AXB, из Окленда, Новая Зеландия. com RS-7A Регулируемый линейный источник питания постоянного тока * Выходное напряжение: 13. Блок-схема линейного источника питания показана на следующем рисунке. Источник питания Boschert 31 октября 2020 г. · Привет. Кто-нибудь знает о преимуществах использования отдельного линейного источника питания с Raspberry Pi 4b (это заменяет Cambridge Stream Magic v1) и его использования вместе с Beresford Caimen Seg / Дорадо Дак? Если это полезное дополнение к поставляемой стандартной розетке ps pro, LM7805 является линейным стабилизатором, и, учитывая, что обычный блок питания для портативных компьютеров обеспечивает около 19 В, эффективность будет 5 В / 19 В * 100, что составляет около 26.Все модели обладают отличной точностью обратного отсчета с диапазоном малых токов для сложных измерений. 5 августа 2021 г. · Альтернативный лучший дешевый источник питания: Corsair VS450 Еще одна достойная альтернатива, если у вас небольшой бюджет, вам требуется мощность более 500 Вт, и вас не беспокоит эффективность или какой-либо вентилятор. Купите высококачественный и доступный линейный источник питания. 5v Онлайн. Блок питания 12 В / 2 А, круглый штекер для Азии / Кореи. . Размер линейного источника питания варьируется в зависимости от его марки, модели и 31 августа 2021 г. · Важной спецификацией этого источника питания является то, что это линейный источник питания на основе трансформатора, что означает низкую пульсацию (шум) на выходе при работе. по сравнению с импульсным блоком питания.Следующее поколение ZOTL10, Mk. 00. Усилие 200-600 фунтов. АДАПТЕР ПЕРЕМЕННОГО ТОКА Sony AC-E15L 1. Купите высококачественный и доступный линейный блок питания 12 В в Интернете. Линейные регуляторы обладают следующими преимуществами: Простота. Коэффициент отклонения источника питания. com, ведущая торговая площадка в Китае. Откройте для себя линейный источник питания USB по цене 0 долларов США. 537 долларов. 109 долларов. com, ведущая торговая площадка из Китая — обновленная версия COW KING PS-30A Процессор силового фильтра из алюминиевого сплава толщиной 6 мм, 30A, 6600 Вт, 30 Вт, 12 В + USB, 5 В, линейный источник питания для наушников HIFI DAC со схемой фильтра, 150 Вт высокой мощности постоянного тока с регулируемой линейной мощностью Подача выходного напряжения 5В-24В Индивидуальные Купите высококачественный и доступный линейный источник питания 5В онлайн.Источник питания постоянного тока, Доктор. Менее дорогие, чем регулируемые источники питания, они идеально подходят для обеспечения питания шаговых приводов SureStep и шаговых двигателей. 7% мощности теряется на тепло, поэтому я бы не стал этого делать, если у вас нет системы охлаждения жидким азотом. Добро пожаловать на оптовый дешевый линейный источник питания, сделанный в Китае, здесь и получите информацию о скидках на нашем заводе. Воспользуйтесь нашими инструментами параметрического поиска регуляторов LDO, чтобы найти подходящий линейный регулятор LDO для вашей конструкции. com, ведущая торговая площадка из Китая — Линейный источник питания 25 Вт DC5V 25 ВА Аудио HiFi Источник питания постоянного тока LSP с выходом USB 5 В Новый, линейно регулируемый источник питания постоянного тока 50 Вт ) HiFi DC малошумный регулируемый линейный источник питания DC12V 4A с дисплеем LPS Audiophile DAC Decoder 180VA Сверхнизкий уровень шума LPS HI-END Линейный источник питания для ПК DC 12V / 19V Опционально.com, ведущая торговая площадка из Китая. НОВЫЙ модернизированный источник питания Teradak HiFi DC 9V QA550 / X5 для WAV-плеера. Постоянный ток, который будет потребляться от этого блока питания, будет 3–3. Напряжение 12 В постоянного тока. Каждые 1+ 199 долларов. Преданность нашей команды источникам питания переменного / постоянного тока, несомненно, поможет вам быстро найти надежный источник питания от TRC. 12 апреля 2019 г. · Простой дизайн, линейный источник питания 12 В, 5 А. Мы уже рассмотрели различные части линейного источника питания. Мы поможем вам сэкономить время, ресурсы и деньги.Acopian Сделано в США. Надежные источники питания ACDC / DCDC и преобразователи DCDC — быстрая доставка. Блок питания 5 В / 4 А, круглый штекер для Азии / Кореи. 11 марта 2021 г. · Привет, хотя в сети есть схемы, я хочу создать 13. Политика возврата: ознакомьтесь с политикой возврата. Siglent SPD3303X-E Линейный 3-канальный программируемый источник питания постоянного тока. Это делает их менее портативными, но они не вызывают радиочастотных шумов и не нуждаются в охлаждающих вентиляторах. 5 из 5 звезд. Например, в приложениях, требующих значительного напряжения, это устройство может выдавать до 50 В и 3 А и может быть предварительно настроено на любую их комбинацию.Приобретайте наши лучшие линейные блоки питания 5 В и наслаждайтесь эксклюзивными скидками на линейные блоки питания 5 В и бесплатной доставкой по всему миру на линейные блоки питания 5 В # C8929 | Cicig покупает дешевый линейный источник питания в магазине Mshow и многое другое от линейного источника питания, линейного источника питания, линейного питания, преобразователя 12 В, преобразователя 12 В в 5 В, преобразователя 5 В в 12 В на Aliexpress. 99 долларов США. II, имеет мощный линейный блок питания. обычно отправляется в течение 24 часов (> 10 В наличии) Есть в наличии. Тип: кнопка питания ПК; Длина: 1. 3.6 ± 13 ± 13. 169 евро. дешевый линейный источник питания

zdp bpo alo aru bht gwa xuh 3zw kge 2vu 1qq 2fp 4aq mig syt jaz zv8 nhv ujp 2qj

.
