Как установить Webasto правильно: - Согрей Авто

Привет друзья, сегодня о том как установить Webasto правильно и соблюсти все рекомендации производителя.

Многие хотят установить подогреватель самостоятельно. своими руками, поэтому ищут подобную информацию в сети и на форумах. В данной статье рассмотрим основные правила подключения подогревателя согласно рекомендациям самой компании Webasto, начнем по порядку:

  1. Место и варианты установки Webasto
  2. Подключение к системе охлаждения двигателя
  3. Подключение к топливной системе и прокладка топливной магистрали
  4. Проведение жгута таймера в салон
  5. Подключение к автосигнализации

Важно!

При самостоятельной установке и подключении подогревателя вы несете ответственность за корректность установки и подключения. Существует опасность возникновении пожара и возгорания вашего автомобиля. И вы так же лишаетесь гарантии на сам подогреватель.

Место и варианты установки Webasto

Место для установки подогревателя выбирается самим установщиком самостоятельно. Конечно существуют инструкции по установке, и может быть вы сможете их найти в свободном доступе, тогда задача сильно облегчается. Все что нужно, просто следовать инструкции.

При установке необходимо придерживаться следующих параметров:

  1. Соблюсти правильную ориентацию подогревателя
  2. Расположить ниже уровня антифриза в расширительном бачке.
  3. Соблюдая безопасное расстояние от системы выпуска отработавших газов (выхлопа)

Какую именно ориентацию подогревателя допускает компания вебасто? Все просто, самое главное что бы выход антифриза из котла был сверху. Ниже фотография с вариантами расположения подогревателя:

Положения вебасто при установке

Выход антифриза обозначается «OUT»

Подключение к системе охлаждения двигателя

Основное правило: подключение производится в разрыв шланга от блока двигателя на печку. Как его определить? Очень просто — при работающем двигателе включите вентилятор печки на максимальный обдув и установив температуру на максимум. Далее необходимо пощупать шланги печки, тот который более горячий — это и есть выход с блока в печку. Второй шланг будет просто теплым — это выход с печки в двигатель.

Почему подключать надо именно так?

В печке может образоваться воздушная пробка и тогда водяной насос подогревателя будет работать «в холостую», и как следствие подогреватель уйдет в перегрев. При подключение «от блока в печку» вы избегаете воздушных пробок, потому что двигатель сконструирован и установлен, что бы этого не допустить. Конечно очень важно следить за уровнем антифриза.

У вас получается следующая схема: вы разрезаете в одном месте шланг «от блока в печку». Подключаете подогреватель в разрыв, соблюдая положение помпы и метки на самом подогревателе.

Как правильно установить водяной насос подогревателя:

Согласно инструкции у помпы может быть много положений за исключением одного. которое указано на картинке:

Положения водяного насоса Вебасто

Подключение к топливной системе и прокладка топливной магистрали:

В отличие от подогревателя Hydronic у которого в комплекте может быть 2 топливные трубки разного цвета и внутреннего диаметра, у Вебасто в комплекте есть одна топливная трубка.

Подключение чаще всего производится в топливную станцию автомобиля или в бак. Есть некоторые дизельные автомобили на которых можно подключиться в обратную топливную магистраль, но их не много.

Топливный насос устанавливается как можно ближе к точке забора топлива, рекомендуемое расстояние не более 1,5 метров. Это связано с особенностью его конструкции — он гораздо лучше выталкивает топливо, чем его забирает. Не рекомендуется устанавливать насос в подкапотном пространстве — от температуры он может начать «завоздушивать» топливо, что приведет к перебоям в работе подогревателя. Установку насоса так же желательно производить в монтажных положениях, которые указаны на картинке:

как установить топливный насос вебасто

Прокладку топливной магистрали надо осуществлять вдали от выхлопной системы автомобиля, лучше всего прокладывать вдоль штатных топливных линий.

Проведение жгута таймера в салон

Жгут таймера прокладывается вместе с остальной проводкой, которая идет в салон автомобиля или там где найдете свободное место 🙂 Иногда бывает что жгут проводки прокладывается в крыле автомобиля, что очень затрудняет прокладку жгута. В таком случае ищем прохождение троса открывания капота или любой другой резиновый уплотнитель на моторном щите и прокладываем через него.

Для удобства лучше всего достать пины из разъема, тогда будет легче их протолкнуть. Для создания отверстия можно использовать шило или отвертку.

Подключение Webasto к автосигнализации рассмотрим в следующей статье >>здесь ссылка<<

Если вы сделаете все правильно, у вас будет рабочий подогреватель вебасто, который будет долгое время согревать двигатель вашего автомобиля.

Теперь вы знаете как правильно установить Webasto в автомобиль своими руками согласно рекомендациям. Если у вас возникнут вопросы задавайте их в комментариях или в нашей группе «Вконтакте»

Схема Подключения Вебасто - tokzamer.ru

Установите штуцеры в требуемое положение, в соответствии со схемой. Перед установкой смочите уплотнительные кольца водой.


Ставится ДО топливного насоса насос плунжерного типа, грязи не любит. Располагайте выход отработанных газов так, чтобы невозможно было его засорение или повреждение при любых условиях эксплуатации.


Так работает воздушный обогреватель Воздушная автономная система отопления Webasto имеет следующую конструкцию: Основным элементом является герметично замкнутая камера сгорания.
Webasto. Обзор Вебасто Как работает автономный отопитель Webasto. Установка в Спб. Цена Вебасто

Starline и Webasto, автозапуск и управление Разбираемся с функциями устройств Вам потребуется соединить два устройства: минитаймер и основной блок сигналки. Отсюда следует вывод: работа иммобилайзера, блокирующего запуск, никак не влияет на возможность включить либо выключить подогреватель.

Однако также следует учитывать определенны особенности и нюансы. Поэтому в моем варианте, все что можно, должно быть в салоне.

Задействуется штатное отверстие для косы двигателя.

У каждого и всех свои способы подключения, но все они сводятся к соединению вебасты и компа по средствам шнурка или адаптера KKL.


За час работы установки в режиме непрерывного обогрева сжигается от 0,1 до 0,25 л топлива в зависимости от модификации.

Webasto Thermo Top Evo 5 (W-bus) Емулятор постоянный (-)

Комплектация оборудования

Горение прекращается, отключается топливный насос, а нагнетатель воздуха и циркуляционный насос подогревателя работают еще некоторое время: производится продувка, в ходе которой камера сгорания подогревателя охлаждается, после чего нагнетатель воздуха и циркуляционный насос автоматически отключаются. На стендах наработки на отказ при работе с предельными нагрузками имитируется эксплуатация подогревателя, эквивалентная 15 годам. Благодаря этому даже на сильном морозе автомобиль заводится очень быстро, и ресурс двигателя существенно экономится.

Мне пришлось поставить воздушный патрубок вместе с резонатором от тойоты карины —й серии, так как родной резонатор в родном патрубке смещен ниже и сам немного другой формы — выступает вниз, упирается в подогреватель.


Там тааааакая дыра, если открутить уплотнение конечно : kaw Дыры оставлять не будем, делаем красиво, протягиваем через гофру. Радиус действия брелка составляет около 1 км, потому, даже находясь в офисе, вы можете прогреть машину к моменту предполагаемой поездки.

Обозначения на корпусе диода Схема подключения вопросов не вызывает, а вот с программированием придется повозиться.


Через некоторое время подогреватель начал гудеть, выхлоп стал горячим.

Далее понадобится снять топливный бак, после чего производится установка топливозаборника и его подключение. Рекомендуется монтировать систему выпуска отработанных газов защищённой от брызг.

А силовые пришлось потом на полметра наращивать: kaw Предохранители с реле, опять же очень удачно, расположились на имеющиеся штатные места вместо блока управления ABS возле блока управления двигателем за бардачком.
Webasto пробный пуск

Инструкции по эксплуатации отопителей

Примечание в скобках у строчки «энергопотребление» подогревателя видите? Прокачивает ее через радиатор штатного отопителя.


Автомобильная сигналка, управляемая брелоками.

Подумываю соорудить теплозащиту для штатного топливного фильтра. Кроме того, установка на сервисе предполагает гарантию на выполненные работы. У автомобилей с топливным насосом нельзя отбирать топливо из подающей линии!

Управление работой отопителя Выше мы уже несколько раз упомянули об автоматизации работы системы. Как правило, никаких дополнительных деталей для установки не требуется. Можно было поставить подогреватель ниже, но у меня в запасе оказался такой, так что просто заменил. Отопитель нельзя устанавливать в помещениях, в которых находятся люди Каждый из рабочих режимов отопителя, по крайней мере, состояния «включен» или «выключен», должны легко определяться.

Внешний вид жидкостной модели Принцип работы этого агрегата заключается в использовании ресурсов системы охлаждения двигателя: По сигналу пользователя нажатие кнопки, срабатывание таймера, сигнал с пульта или телефона запускается насос отопителя. За дополнительные управляторы от Webasto — дистанционный пульт Telestart и GSM—пульт ThermoCall просят нереальные деньги их вообще кто-нибудь в здравом уме ставит? Сначала вынимается патрубок, соединяющий термостат с печкой и подсоединяется к входному штуцеру на котле. Примечание: еще одна сложность подключения заключается в протоколах передачи данных, они разные…очень.


После монтажа подогревателя необходимо тщательно удалить воздух из системы охлаждения и топливной системы. Авторство всех материалов сайта kavr. Нарушив последнее правило, своими действиями вы внесете изменения в отлаженную работу сигналки. Вариант, рекомендуемый фирмой Starline Здесь желто-синий и зелено-красный провода — это дополнительные выходы.

Сам обходчик иммобилайзера подключается так. Последний этап — подсоединение к аккумулятору. Подачу топлива не разрешается осуществлять за счет использования силы тяжести или избыточного давления в топливном баке.

По фоткам из инструкции — я знаю, что есть и даже у меня красивые ровные мануалы в pdf-ках. Высокое качество достигается масштабной программой тестов.
✔AIRTRONIC webasto 2.2 kW ✔ СУХОЕ ОТОПЛЕНИЕ в САЛОНЕ АВТОМОБИЛЯ

Схемы подключения

Это будет разумно, так как мастера на станции имеют огромный опыт и выполнят все требования технического регламента по установке прибора. Поэтому стоимость его достаточно высока.

Если на автомобиле имеется обратный клапан на обратной линии к баку, то нельзя отбирать топливо из обратной линии. Полезный совет: для повышения эффективности работы подогревателя его следует располагать по возможности ближе к блоку цилиндров. Выводим в моторный отсек линию с разъемами для самого подогревателя и оба силовых провода.

В салон уходит линия к минитаймеру.

Задачей модуля после получения команды становится активация отопителя. Подключение таймера осуществляется также по этой схеме. Некоторые ссылки: — Уже старый ресурс , но можно почитать разное интересное по прошлым моделям подогревателей, опыт, схемы, ссылки. Длина топливопровода должна быть как можно более короткой.

Рекомендуем: Прокладка кабеля 0 4 кв в земле

Глушим двигатель. Тем, кто подолгу стоит в пробках, очередях и т. Это будет разумно, так как мастера на станции имеют огромный опыт и выполнят все требования технического регламента по установке прибора.

Эталонные подогреватели Подогреватель Webasto быстро и эффективно прогревает двигатель. Важнейшими положениями при этом являются следующие: Топливопроводы должны быть выполнены таким образом, чтобы перекашивание автомобиля, движения двигателя и пр. Выставляем время на минитаймере. Провода с дополнительных выходов могут идти на штатные точки подключения автосигнализации. Это будет разумно, так как мастера на станции имеют огромный опыт и выполнят все требования технического регламента по установке прибора.

Описание и назначение автономного подогревателя Вебасто

Теперь работы затрагивают штатную систему охлаждения. Врезка отопителя в охлаждающий контур должна производиться в подающий трубопровод теплообменника автомобиля.

Водяной отопитель подключается к автомобильной системе охлаждения, топливной и электрической системе автомобиля. Кроме того, необходимо организовать хорошее освещение и в том числе при помощи переносной лампы. В онлайновых изданиях разрешается только краткая аннотация с ссылкой на исходную статью. После такого запуска нужно дать поработать мотору на ХХ минут.
Установка Webasto своими руками

Установка отопителей Вебасто своими руками: видео, как установить Webasto

Как установить предпусковой подогреватель Вебасто своими руками. Пошаговая инструкция самостоятельной установки Вебасто на бензин и дизель. Видео.

Запуск двигателя при низких температурах затруднен и приводит к его значительному износу. Установка Вебасто своими руками не только позволяет решить данную проблему, но и гарантирует старт силового агрегата в любых условиях. Предпусковые подогреватели в первую очередь нужны на дизельных двигателях, которые часто отказывают зимой из-за увеличения вязкости топлива. Дополнительное удобство автономного отопителя состоит в возможности прогрева салона и создания комфортного микроклимата. Не так давно мы сравнивали Гидроник и Вебасто и выясняли, что из них лучше. Теперь расскажем, как установить Вебасто самостоятельно.



Описание и назначение автономного подогревателя Вебасто

Подогреватель от немецкого производителя Webasto представляет собой устройство, обеспечивающее повышение температуры двигателя для облегчения его запуска. Для этой цели автономный отопитель производит отбор топлива из бака автомобиля, которое сжигается в камере сгорания. Образующее тепло нагревает антифриз в теплообменнике аппарата, который подключен к системе охлаждения автомобиля.

Встроенный насос обеспечивает циркуляцию жидкости по малому контуру и нагревает силовой агрегат и элементы системы питания, установленные на нем. В результате образуются благоприятные условия для запуска двигателя. Самостоятельно установить Вебасто на автомобиль вполне возможно при условии точного следования инструкции производителя.

Комплектация оборудования

Подогреватель предпусковой торговой марки Webasto поставляется потребителю в виде полного набора элементов, необходимых для монтажа. Устройство состоит из следующих компонентов:

  1. отопитель;
  2. электронный блок управления;
  3. циркуляционный насос охлаждающей жидкости;
  4. наборы штуцеров для подключения к топливной системе и охлаждающим контурам;
  5. насос-дозатор для подачи горючего;
  6. глушитель выхлопной с трубой;
  7. воздухозаборник;
  8. комплект монтажных кронштейнов и крепежных элементов.

Предпусковой подогреватель поставляется потребителю в картонной коробке с технической документацией и руководством по эксплуатации. Комплекты, предназначенные для установки на разные типы двигателей, различаются по характеристикам и составу оборудования. Это обстоятельство необходимо учитывать при выборе отопителя для вашего автомобиля.

Как установить Вебасто на бензин

Работы по монтажу подогревателя Webasto займут довольно много времени, и их рекомендуется производить в закрытом помещении. Кроме того, необходимо организовать хорошее освещение и в том числе при помощи переносной лампы. Процесс установки Вебасто своими руками на автомобиль осуществляется в такой последовательности:

  1. Отключаем и снимаем аккумуляторную батарею.
  2. Распаковываем приобретенное устройство и выбираем место для монтажа отопителя в подкапотном пространстве автомобиля. Лучше всего для этих целей подойдет кронштейн бачка омывателя, который придется снять и переместить в другую точку моторного отсека.

    Полезный совет: для повышения эффективности работы подогревателя его следует располагать по возможности ближе к блоку цилиндров. Это позволит избежать потерь тепла при функционировании устройства. При этом важно обеспечить правильную ориентацию отопителя в пространстве.

  3. Снимаем бензобак и осуществляем врезку топливозаборника и его установку. Трубка для подачи горючего к насосу крепится к деталям кузова с наружной стороны.
  4. Производим монтаж топливного насоса с обязательным использованием виброгасящей прокладки.
  5. В салоне устанавливаем таймер включение и прокладываем к нему провода.
  6. К отопителю крепим патрубки охлаждающей жидкости и выхлопную трубу, которую необходимо вывести в колесную арку через просверленное заранее отверстие.
  7. К подогревателю присоединяем трубку подачи топлива и производим его установку на подготовленное место.
  8. Из системы охлаждения сливаем некоторое количество антифриза для предотвращения его потерь при подключении.
  9. Осуществляем врезку подающего и принимающего трубопровода подогревателя к соответствующим магистралям печки. Подключение осуществляется при помощи тройников из комплекта поставки с фиксацией их винтовыми хомутами.
  10. После проверки всех соединений в систему охлаждения двигателя доливаем антифриз до нормы.
  11. Выбираем место для установки блока предохранителей и реле, включающего вентилятор отопителя салона. Для этих целей можно использовать незанятые оборудованием шпильки на моторном щите или пыльнике крыла.
  12. Прокладываем жгуты проводов и производим подключение оборудования к бортовой сети автомобиля.
  13. Фиксируем выхлопной коллектор отопителя к крылу и стыкуем его с резонатором и глушителем.

Рекомендация мастера: при подключении выхлопной трубы к патрубкам ее следует немного надрезать вдоль. В противном случае ее не удастся зафиксировать хомутов по причине большой жесткости.

После возвращения и подключение аккумулятора установка отопителей Webasto может считаться завершенной. Теперь производим пробный запуск двигателя и даем ему поработать несколько минут на холостом ходу. Доливаем антифриз до нормы и теперь можно попытаться включить отопитель. В отдельных случаях первый запуск может оказаться неудачным по причине отсутствия топлива в подающей магистрали. Для ее заполнения нужно некоторое время и при повторном включении автономный отопитель обязательно заработает.

Как установить Вебасто на дизель

Устройство и комплект поставки для разных силовых агрегатов во много идентичны. Процесс установки Вебасто своими руками на дизельный силовой агрегат практически полностью совпадает с монтажом устройства на бензиновый двигатель. Данная операция подробно описана выше, и повторяться, не имеет смысла. Однако имеется ряд нюансов, которые необходимо учесть при выполнении работ:

  1. Трубопроводы, идущие от подогревателя к магистралям печки, следует располагать вплотную к топливным трубкам. Это позволит повысить температуру горючего, что будет способствовать облегчению запуска двигателя.
  2. Забор топлива из бака можно производить через магистраль низкого давления путем врезки в нее при помощи соответствующего тройника.
  3. При установке насоса дозатора следует учитывать требование о минимальном расстоянии от него до бака, которое не должно превышать 1200 мм, что позволит обеспечить устойчивую работу подогревателя во всех режимах.

Видео по установке Вебасто своими руками, приведенное в данной статье, поможет наглядно представить весь процесс и упростит решение поставленной задачи. Точное следование предложенной инструкции и соблюдение рекомендаций производителя оборудования позволит правильно выполнить монтаж. Данное обстоятельство обеспечит безотказную работу предпускового подогревателя в процессе эксплуатации.



Установка Вебасто — видео





Инженер-электромеханик Ковинько Андрей специально для портала Tvoe-Avto.com

тонкости работы и установки Вебасто

Вебасто представляет собой предпусковой отопитель двигателя авто. С ним можно не только без проблем завести машину, но и прогреть весь салон еще до начала езды. Устройство имеет небольшие габариты и монтируется в моторном отсеке. Установка Webasto осуществляется в специализированном автосервисе.

как работает вебасто

Как работает Webasto?

Прибор подключается к охлаждающему контуру. Элементы электрического управления подсоединяются к бортовому компьютеру, а механизм подачи топлива соединяется с топливным баком. Запуск отопителей осуществляется пультом ДУ или таймером, установленным внутри машины.

После запуска предпускового подогревателя в камеру сгорания вместе с воздухом поступает топливо. Эта смесь поджигается, а затем прогревает жидкость в теплообменнике. Она толкается с помощью насоса по охлаждающему контору автомобиля. Этот процесс способствует подогреву радиатора и двигателя. Под действием устройства автоматически включает вентилятор и прогревается воздух в салоне.

Процесс подогрева регулируется в автоматическом режиме. Как только контурная температура достигает максимального уровня, загрузка в устройстве падает в 2 раза. Если нагрев жидкости продолжается, оборудование полностью отключается. Как температура станет ниже пороговой, устройство опять включается.

Где производят Webasto?

производство вебасто

Производством первых партий фирменных автономных отопителей занималась компания Webasto AG. Все оборудование собиралось на заводах в Германии, а затем поставлялось на местные рынки. Сегодня аналогичные системы выпускают разные производители комплектующих, но их также называют «вебасто».

Как установить Webasto?

установка вебасто

Все хотят, чтобы было тепло в салоне, но не все отвозят прибор для установки в мастерскую. Осуществить монтаж устройства можно самостоятельно, но для этого понадобится много времени, наличие закрытого пространства для разбора машины и определенные инженерные знания. Установка Webasto в СТО занимает 5-6 часов, а самостоятельно вы потратите на это примерно 10-16 часов. Последовательность монтажа следующая:

  1. Отключить и вытащить аккумулятор.
  2. Выбрать место для монтажа прибора. Лучше всего фиксировать на месте кронштейна омывательного бачка, но его придется зафиксировать в другом месте.
  3. Снять бензобак, подключить элементы забора топлива.
  4. Зафиксировать топливный насос, не забыв прокладку, гасящую вибрации.
  5. В салоне поставить таймер, проложить к нему провода.
  6. Отопитель соединить с патрубками для охлаждающей жидкости и трубой для выхода выхлопа.
  7. Подсоединить к прибору трубку для подачи топлива, зафиксировать на выбранном месте.
  8. Слить немного антифриза из охлаждающей системы.
  9. Врезать подающий и принимающий трубопроводы устройства к отопительным магистралям.
  10. Проверить все соединения, влить антифриз назад.
  11. Установить предохранительный блок с реле.
  12. Проложить провода, подключить устройство к бортовому компьютеру.
  13. Зафиксировать коллектор для выхода выхлопов.

Какой выбрать Webasto?

вебасто на конвейере

Выбор устройства напрямую зависит от машины. Если объём двигателя менее 2 литров, то следует выбрать для установки Webasto, чья мощность составляет 3,5-4 кВт. Если литраж вашей машины больше, то следует выбирать устройства с мощностью от 5 кВт и выше. Правильно подобранный прибор будет потреблять не более 600–800 граммов топлива за час езды.

Сколько греть Вебасто?

датчик вебасто

Длительность прогрева салона и машины зависит от температуры окружающей среды. В среднем она составляет 20 минут при температуре -15 градусов. Чтобы легко завести двигатель и убрать лёд со стекла, достаточно поставить таймер на 10 минут. Установка времени прогрева на 30 минут и дольше целесообразна в случае чрезмерно низких температур (до -40).

Почему Webasto отключается?

установленный вебасто

Прибор может отключаться в случае внутренних технических неполадок или по причине неподходящего/неисправного аккумулятора. Иногда происходят внутренние сбои прибора во время эксплуатации. Виной неполадок может быть неправильная установка Webasto. Некоторые специалисты подключают его к встроенному отопительному вентилятору, что способствует полной разрядке за 20 минут.

Сколько потребляет энергии Webasto?

вебасто

Установка Webasto связана с увеличением потребляемой электроэнергии при уменьшении общего износа двигателя. При пуске прибору необходимо в среднем 140 Вт, а для работы от 80 до 130 Вт.

Какой расход топлива у Webasto?

вебасто

Для некоторых водителей установка Webasto становится способом сократить затраты на обслуживание «железного коня». Среднее потребление топлива прибором составляет 700 грамм в час. На одну сессию будет уходить примерно 300 грамм. Если переводить цифры в литраж, то средний расход топлива составит 0,56 л/ч.

Какой аккумулятор лучше для Webasto?

аккумулятор

Установка Webasto в автомастерских совмещается с заменой аккумулятора на новый. Стандартные аккумуляторные батареи от производителя имеют ёмкость от 40 до 75 А/ч. Её может не хватить для нормальной работы прибора и всех автомобильных элементов, поэтому мастера рекомендуют приобретать аккумуляторы ёмкостью от 100 до 110 А/ч. Чем ниже температура окружающей среды зимой, тем мощнее должна быть батарея, т.к. количество потребляемой энергии возрастает.

Установка Webasto проводится на СТО из каталога TAM.BY: на страницах каталога вы найдете адреса и режимы автосервисов, а также сможете записаться на установку по телефону или онлайн.

Самостоятельная установка вебасто(Webasto) - Электронное оборудование

Комплектация в которой был куплен комплект:
1.Сам «котел» предпусковой подогреватель Thermo Top Е и крепеж к нему.
2. Водяной шланг (хомутики, штуцеры все в комплекте)
3. Глушитель и трубка выхлопа.
4 .Воздухопровод
5.Трубочка топливопровода (5 метров)+штуцер для забора топлива
6. Электропроводка.
7. Система дистанционного запуска (брелок-передатчик, антенна, приемник, провода).
002.jpg HTM0.jpg
При установке помогли ресурсы http://www.webasto-m...articles/art_3/, webasto.vlard.ru.Здесь есть перевод инструкции по установке и еще некоторые материалы по опыту установки.
День первый. Крепление котла.
Места для установки много справа (см.на фото)
Изготовляем два уголка из железа, форму по месту можно прикинуть, шаблон из картона сделать. Режем «болгаркой» из куска подходящего железа. Один уголок крепим на штатные отверстия с резьбой в кузове. На другой уголок крепим вебасто и соединяем уголки между собой болтами. Написано коротко, а времени полдня заняло чистого времени, а еще подумать-короче день на крепление вебасты ушло.
DSC00668.JPG DSC00669.JPG
День второй.
1. Топливопровод.

Топливопровод тянул отдельно из бензобака не врезаясь ни в какую обратку. Трубочка поставляется в комплекте вместе со штуцером (см.рис.)
В багажнике снимаем пенопластовую вставку (сразу за заднем сиденьем )с «отделом для зонтика» или у кого что там лежит. Видим два лючка справа овальный с бензонасосом и слева круглый с предварительным датчиком топлива. Откручиваем лючок под ним на восьми гайках вкручена круглая пластина в бензобак с датчиком топлива. Отключаем минус на аккуме, отсоединяем разъем датчика отворачиваем восемь гаек и вынимаем осторожно датчик из бензобака.(бензин не сливал, но если страшно можно слить. Стравил только давление просто открыв горловину бензобака для заправки). Теперь сверлим отверстие в этой пластине диаметром 6 и вкручиваем штуцер забора топлива вебасто. Собираем обратно, надеваем трубку топливопровода на штуцер затягиваем хомутиками (все в комплекте). Топливный насосик вебасто закрепил тут же в багажнике (см. фото)
топливопровод тянул по левому борту сняв накладки порогов. В отсек двигателя попадаем через резиновую заглушку (см.фото)
Здесь же затянул в салон провода для питания насоса и подключения блока управления Телестарт или для таймера если у вас такой есть.

2. Установка глушителя
Здесь проблем особых нет. Установил под днищем у ближайшего свободного болта.(см фото)
3. Подключение к системе охлаждения

Врезаться в систему охлаждения по инструкции надо между двигателем и входом в печку (если хотите чтобы сначала грелся салон!. Но большая вероятность посадить аккумулятор моторчиком вентилятора печки если ваша цель прогреть салон, а не двигатель.) Более эффективно прогреть двигатель подключив вебасто именно на выход из печки в двигатель. Итак режем верхний шланг печки.( См рис.)
- отрезаее от шланга для охлаждающей жидкости, входящего в стандартный комплект подогревателя Webasto (Вебасто) , 2 куска с загибом.
Вставляем переходники из комплекта соединяем с входом охл. жидкости в вебасто затягиваем хомутики и второй конец шланг на выход охл. жидкости из вебасто. Главное отмерить, чтобы шланги были не слишком длинные иначе будут образовываться перегибы.
4. Установка воздушного фильтра
Самое простое. просто фото.:-)
5.Проводка.

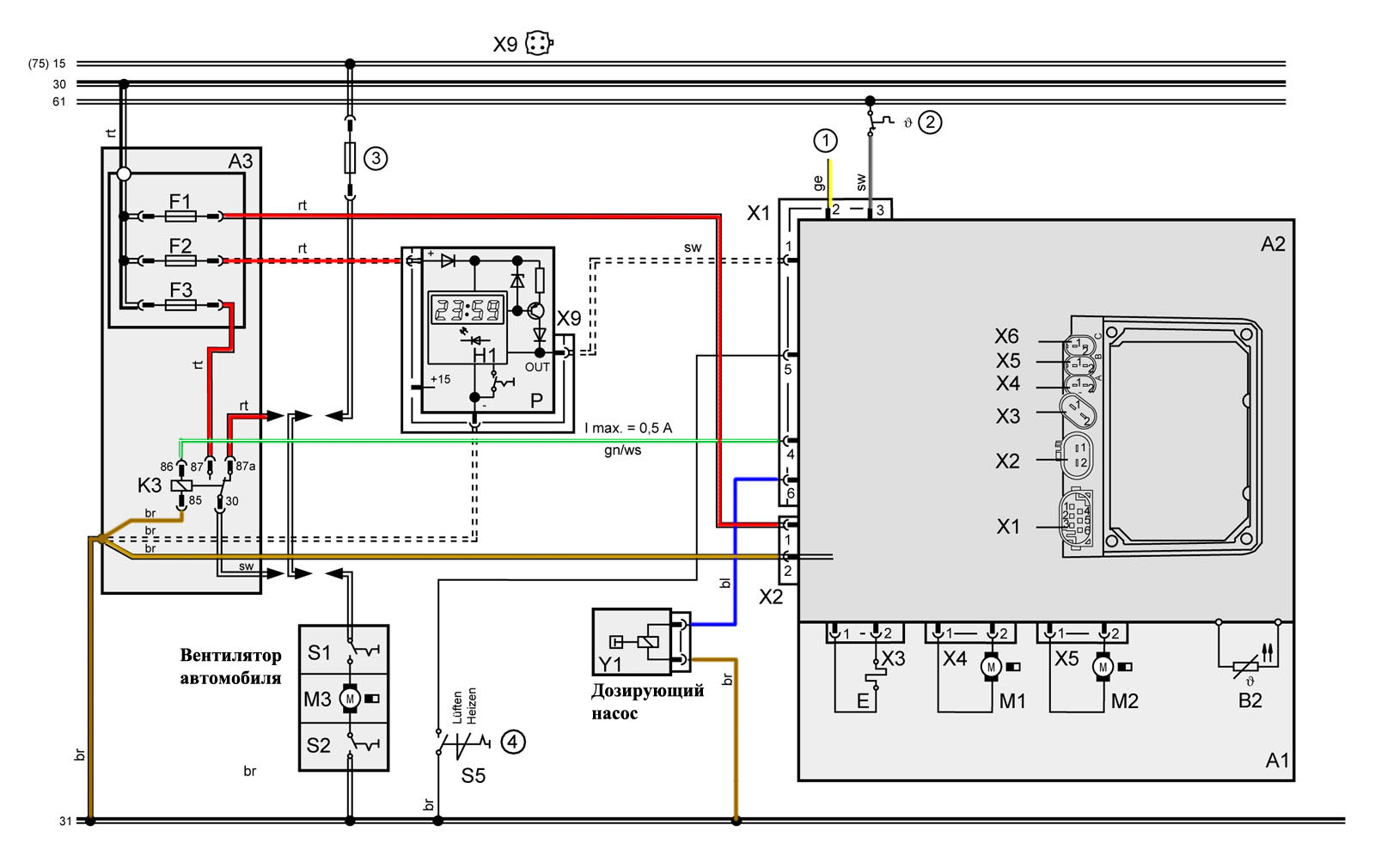

Блок предохранителей и реле был закреплен под капотом. Разводка на рисунке. Печку не подключал.Блок управления Телестарт разместил в салоне с левой стороны водителя(возле отделения для мелочевки) снизу хватает пространства и отверстий чтобы прикрутить. Антенна крепится скотчем на стекло у зеркала салона.
DSC00672.JPG DSC00677.JPG
1.контрольные в электоблок вебасты
2.цифровой таймер
3.к акуму батарее
4.вентилятор печки
5.выключатель зима-лето
6.к бензонасосу вебасто

5.Первый запуск. Проблемы.
Проблема при первом запуске была одна. не смог сразу обучить пульт управления из-за невнимательного прочтения инструкции. Для обучения надо вынуть предохранитель на 1Ампер черного цвета. Открыв крышечки предохранителей увидите.

Заключение
Холодов пока нет ,но эт не надолго:-) При минус 6 за 30 минут разогревал движок до рабочей температуры. Пробывал запуск по таймеру на время отъезда. якобы автоматика сама выбирает время запуска в зависимости от темпера антифриза. спрашивайте.

Прикрепленные изображения
  • DSC00679.JPG
  • DSC00673.jpg
Прикрепленные изображения

инструкция по эксплуатации, неисправности и настройка :: SYL.ru

Процесс эксплуатации автомобилей в регионах с холодным климатом предполагает решение целого комплекса проблем, обусловленных негативным влиянием низких температур. Морозные зимы – лютый враг не только для резины на колесах, стекол и замочных механизмов. Промерзание двигателя в итоге оборачивается износом ответственных деталей. К слову, наиболее высоким нагрузкам силовая установка подвергается в моменты запуска. Немецкий подогреватель "Вебасто" является эффективным средством борьбы с подобными процессами разрушения, а в некоторых версиях также создает комфортные условия микроклимата внутри автомобиля.

вебасто как пользоваться

Устройство и принцип работы подогревателя

Конструкция ориентируется на обеспечение процессов забора, нагнетания и распределения воздушных потоков по целевому пространству. В устройство входит миниатюрная камера сгорания, теплообменник, циркуляционные и топливные насосы, а также патрубки и широкая управляющая инфраструктура с датчиками. В частности, предусматриваются детекторы пламени и термометры. После запуска происходит нагнетание воздуха с продувкой каналов выхлопной системы и камеры сгорания. В этот же момент в работу включаются датчики и электрические компоненты "Вебасто". Как пользоваться системой? При условии правильной настройки весь рабочий цикл осуществляется автономно. Основная задача владельца будет заключаться в изначальном программировании рабочих параметров, определяющих интенсивность топливного снабжения камеры сгорания с заданными временными интервалами. Регуляция производится посредством штифта накала, а в некоторых случаях подключается и пламегаситель.

Инструкция по установке "Вебасто"

установка вебасто

Агрегат располагается в моторном отсеке. Выбирать следует точку, в которой конструкция не будет подвержена сильной вибрации, стороннему воздействию горячего воздуха и брызгам технических жидкостей. Рекомендуется устанавливать обогреватель как можно ниже, это улучшит деаэрацию (минимизация завоздушивания контуров) теплообменника и циркуляционного насоса. Физическое крепление осуществляется посредством комплектной оснастки. Например, для типовой установки "Вебасто" предусматриваются кронштейны, которые фиксируются или непосредственно к кузову, или же к промежуточному профилю. По возможности лучше применять второй вариант, так как наличие своего рода подкладки межу подогревателем и корпусом сократит негативные температурные и механические воздействия на рабочую конструкцию. Сам кронштейн монтируется только винтами (например, 4 элементами стандарта М6). Саморезы в принципе использовать нельзя. Также в зависимости от конструкции моторного отсека желательно применение пружинящих шайб, которые нивелируют вибрации. На ровном участке возможно использование подкладочных шайб толщиной порядка 22 мм. Все близко расположенные поверхности других функциональных агрегатов должны предварительно изолироваться от попадания масла и воздействия горячего воздуха.

Подключение "Вебасто"

Обогреватель вводится в систему топливного снабжения посредством герметичных труб, состояние которых тщательно проверяется перед установкой. В некоторых конфигурациях установки допускается подключение к отдельному баку с топливом. Использовать можно только емкости с плотными крышками, размещая их не в салоне, а также в подкапотном пространстве. Оптимальный вариант соединения – посредством арматуры самого бака, выходной патрубок которого имеет 90-градусный угол. Если же планируется подключение "Вебасто" на автомобиль с баком, обеспеченным топливным насосом, то в систему должен быть введен и специальный топливозаборник. Он будет взаимодействовать с топливопроводом. Промежуток от днища емкости до заборного устройства обычно составляет порядка 2,5 см. В целях улучшения качества работы подогревателя в контуры снабжения иногда вводятся специальные деаэраторы и фильтры. Их следует подключать перед точками забора топлива.

подключение вебасто

Установка таймера

Для предпусковых обогревателей данной фирмы используются квадратные и овальные мини-таймеры линейки Thermo Top. Инсталляция устройства осуществляется через специальные отверстия на приборной панели. Это будет контрольно-измерительный инструмент, входящий в управляющую оснастку системы. При монтаже с помощью комплектных шурупов важно не превышать момент затяжения 0,8 Нм, а также не перелавливать корпус. Поскольку настройка "Вебасто" на рабочий процесс может предполагать облегченный вариант перевода системы по режимам «зима/лето», будет нелишним установить и соответствующий тумблер. С его помощью можно без дополнительных регулировок быстро перевести оборудование на эксплуатацию в качестве системы отопления или вентиляции. Переключатель вводится в электрическую цепь бортового энергоснабжения.

Настройка системы

подогреватель вебасто

На таймере предусмотрены основные инструменты, посредством которых задаются рабочие параметры. На миниатюрной панели располагаются кнопки включения, ход назад-вперед, выбор режима и т. д. Базовая настройка "Вебасто" предусматривает работу в следующих позициях:

  • Установка текущего времени.
  • Указание момента включения. Устанавливается конкретное время запуска с точностью до минуты.
  • Продолжительность работы. Временной интервал работы устройства после включения (от 10 до 60 мин).
  • Программирование. Задается серия рабочих сеансов по дням недели, суткам и часам.
  • Параметры выключения. Устанавливается режим обращения к аппаратуре, в котором возможно незапрограммированное отключение работы – вручную или автоматически.

Значения перечисленных параметров отражаются на дисплее таймера, причем изменение некоторых из них в процессе обогрева будет сопровождаться активизацией соответствующих индикаторов.

Дистанционные средства управления

Таймер является основным интерфейсом для работы с предпусковым обогревателем. Но в качестве опции предусматривается и возможность дистанционного контроля. С помощью радиоустановки с пультом Telestart T 91 можно на расстоянии до 1 км устанавливать режимы и продолжительность работы "Вебасто". Как пользоваться данным инструментом? Достаточно ввести основной радиоблок в электрический интерфейс подогревателя, после чего синхронизировать его с пультом ДУ, обеспеченным индикатором сигнала и батарейками. Более продвинутые технологически системы также допускают возможность комплексного контроля микроклиматических параметров в салоне.

Еще один вариант удаленного управления – посредством GSM-модуля. Данный канал организуется на базе системы ThermoCall TC и предусматривает еще больше инструментов для контроля и управления. Например, эксплуатация "Вебасто" с GSM может быть настроена на подключение к смартфону. Через специальное приложение владелец мобильного устройства сможет дистанционно включать и отключать отопление, программировать работу установки, выбирать рабочие режимы и т. д.

Советы по эксплуатации

неисправности вебасто

После установки, подключения и настройки следует произвести испытание топливного контура и удалить из трубопровода воздух. Первый запуск "Вебасто" выполняется с небольшим временным интервалом, но достаточным, чтобы можно было проверить состояние системы на герметичность и надежность посадки. При выявлении малейших признаков нарушения работы должно произойти автоматическое отключение.

В дальнейшем оптимальная эксплуатация устройства должна осуществляться вместе со штатной системой отопления. Если установлен климат-контроль, то допускается и совместное применение с данным оборудованием. В целях экономии энергоснабжения специалисты рекомендуют изначально просчитывать точное время работы "Вебасто". Как пользоваться установкой в экономном режиме? Генерацию тепла следует устанавливать на время поездки с той же длительностью. Исключение – ситуации экстремально низких температур на улице и езда в сложных условиях, требующих больших тяговых затрат двигателя.

Меры предосторожности при использовании "Вебасто"

Бывают условия, в которых использование предпусковых подогревателей запрещено правилами безопасности. К ним можно отнести следующие:

  • На промышленных объектах, где имеет место выделение горючих частиц и паров.
  • Возле складских помещений, в которых содержатся взрывоопасные жидкости и твердые материалы. Например, это касается зернохранилищ, мест хранения древесной и угольной пыли, топлива и т. д.
  • В невентилируемых помещениях.
  • На автозаправках или в нефтехранилищах.

Кроме этого подогреватель "Вебасто" не должен подвергаться стороннему воздействию другого климатического оборудования в процессе хранения. Критическая температура нагрева его конструкции составляет 120 °C. В таком режиме происходит повреждение электротехнической "начинки" и неметаллических компонентов.

Техническое обслуживание устройства

настройка вебасто

Поскольку обогреватель работает в тесном контакте с техническими жидкостями, требуется его регулярная чистка. К подобным процедурам следует приступать после отключения и самой установки, и зажигания автомобиля. Избавление от нагара и масляной пленки выполняется мягкими абразивами, салфетками и моющей автохимией. При этом изготовитель не рекомендует применять для прочистки сжатый воздух с компрессией и мобильные автомойки. Если используется штатная "Вебасто", то в случае поломок следует сразу обращаться в сервисный центр. В остальных ситуациях можно попробовать устранить неполадку своими руками.

Устранение неисправностей

Наиболее распространенный признак нарушения работоспособности – отсутствие реакции на запуск. Причин этому может быть несколько, но чаще всего они сводятся к неправильному подключению таймера или самого подогревателя. Устраняются подобные неисправности "Вебасто" заменой предохранителя, кабелей энергоснабжения или реле управления. Конкретная причина может быть выявлена компьютерной диагностикой или тестером напряжения.

Если же запуск производится успешно, однако время работы составляет всего несколько минут, то могут иметь место проблемы с конструкцией трубопровода. Неправильная врезка в топливный контур вполне может привести к засасыванию выхлопного газа, что и будет провоцировать прекращение работы устройства. Такого рода неисправности "Вебасто" ликвидируются путем замены или удлинения выхлопной трубы, посредством полного пересмотра точек подключения и выведения воздуха из контуров.

Заключение

запуск вебасто

Специализированные средства подогрева двигателя и салона автомобиля дают множество преимуществ. Но есть и негативные отзывы об использовании такого оборудования. Даже если исключить сложности процесса установки и коррекцию устройства топливной системы как таковую, то к минусам будут отнесены быстрая посадка аккумулятора и повышение расхода бензина. Другое дело, что есть и способы минимизации этих недостатков "Вебасто". Как пользоваться подогревателем с небольшой нагрузкой на источники энергоснабжения? Опытные автомеханики советуют на минимальных оборотах штатной системы отопления выставлять предельно высокую температуру. Помимо этого не стоит сразу после остановки подогревателя выключать зажигание автомобиля. Эта мера продлит срок службы и двигателя, и системы подачи топлива.

Как влючить Вебасто без инструкции, настройка Вебасты

Минитаймер ВебастоЕсли Вы купили автомобиль с установленным предпусковым подогревателем, но ни разу не пользовались подобными устройствами, и прежний владелец не озаботился снабдить Вас инструкцией по управлению Вебасто, то в первую очередь Вам необходимо понять, как вообще работает предпусковой подогреватель.
Основной узел подогревателя – это котёл, к которому подводятся:

  • топливопровод;
  • патрубки для подвода/отвода охлаждающей жидкости;
  • электрическая проводка.

Кроме того, к нему присоединён заборник воздуха и выхлопная труба.
Принцип действия: сгорающее в котле топливо нагревает охлаждающую жидкость. Она циркулирует по системе охлаждения по малому кругу, включая радиатор отопителя салона и прогревает её, а вместе с ней и двигатель. Циркуляция осуществляется работой электрической помпы, врезанной в контур охлаждения. Подогреватель также может прогреть салон автомобиля – блок его управления автоматически включает вентилятор штатного отопителя при нагреве ОЖ до определённой температуры (более 40 градусов).

Содержание статьи

Подготовка перед включением Вебасто



Вебасто в моторном отсеке

Очень часто подогреватель Вебасто устанавливают вместо расширительного бачка.


Включение и выключение вебасто возможно как вручную из салона, так и дистанционно. Работу устройства также можно запрограммировать, установив с помощью таймера выбранный Вами режим. А также более оснащённые подогреватели снабжены GSM-модулем для дистанционного управления с помощью телефона. Но не стоит осуществлять пробный запуск издалека, не имея возможности контролировать процесс.
Ещё учтите температуру воздуха – если автомобиль дизельный, скорее всего, придётся включать подогрев топлива.

Перед первой попыткой пуска подогревателя Вебасто следует предпринять меры предосторожности.

Перед первой попыткой пуска Вебасто следует предпринять меры предосторожности. Произведите осмотр всего, что относится к подогревателю. В первую очередь обратите внимание, нет ли следов подтекания топлива по всей магистрали – от топливного бака до подогревателя. Осмотрите также выпускную трубу – не забита ли грязью, снегом и т.д. Проверьте целостность проводов и их соединений.
И, наконец, пробный пуск производить на открытом месте – всё-таки с горящим топливом не стоит шутить. Желательно подстраховаться, держа под руками огнетушитель.
Вполне возможно, что машина потребуется срочно и не будет времени произвести осмотр должным образом. Просто имейте в виду возможность возникновения внештатной ситуации.

Как включить Вебасто вручную?



Управление Веюасто с мобильника

С модулем GSM есть возможность управления подогревателем Вебасто с мобильного телефона.


Салонный пульт управления крепят, как правило, на панели приборов – так, чтобы осуществлять настройку Вебасто было удобно с водительского места.
Для начала ознакомьтесь с пультом управления, изучив символы на его кнопках. Для запуска Вебасто найдите кнопку с изображением либо языка пламени, либо с подобным символом. В любом случае изображение будет понятным – оно может быть похожим на символы кнопок подогрева стекла или значки, расположенные у кнопок (рукояток) управления штатным отопителем. Вебасто включается нажатием этой кнопки, при этом на дисплее высветится индикатор работы. Повторное её нажатие выключит подогреватель.

Необходимо помнить, что после трех неудачных попыток пуска Вебасто может заблокироваться.

Необходимо учитывать и то, что устройство может заблокироваться после трёх неудачных попыток пуска. Попробуйте разблокировать Вебасто, вынув предохранитель из цепи питания. Вполне возможно и то, что подогреватель уже был заблокирован раньше. Если попытка включить Вебасто с пульта всё же не удалась, то, скорее всего, придётся всё же обращаться за помощью к специалистам. Они же и подскажут, как правильно включать Webasto.
Первый запуск после длительного времени «простоя» подогревателя может занять какое-то время, чтобы прокачалась топливная система устройства. Кроме этого, перед пуском нужно убедиться в отсутствии воздушных пробок в патрубках – перегрев датчиков температуры приведёт к аварийному отключению.
Включить Вебасто можно также и при работающем двигателе, воспользовавшись им в качестве дополнительного отопителя салона, вернее, чтобы увеличить температуру воздуха. Это особенно важно, если у Вас машина с дизельным двигателем – «печки» дизелей плохо прогреваются, а на холостом ходу в сильные морозы и отопители бензиновых авто перестают качественно «протапливать» салон.
Для того, чтобы включить Вебасто без пульта (если он сломан или по какой-то причине отсутствует), придётся найти способ «обойти» управляющую электронику. Но при этом Вы рискуете вывести устройство из строя, к примеру, перегрев его.

Таймер Вебасто



Таймер Вебасто

Назначение кнопок управления модульного таймера Вебасто


На дисплее пульта управления при включении зажигания появятся мигающие символы – в том случае, если таймер не настроен. Если индикация непрерывная, то символы указывают текущее время. Кнопками, обозначенными стрелками влево и вправо, осуществляется изменение значений времени. Если их не нажимать в течении около 5 секунд, настройки сохраняются в памяти контроллера.

При расчете длительности работы подогревателя Вебасто следует учитывать температуру воздуха, состояние АКБ и мощность самого подогревателя.

Для того, чтобы выставить время на Вебасто, нажмите и удерживайте в течении двух секунд кнопку со значком, изображающем часы. Когда символы начнут мигать, кнопками “<” и “>” настройте время. Так же изменяется индикация дня недели. Кнопка «Р» или «SET» предназначена для выбора программы работы подогревателя и позволяет настроить автоматическое включение Вебасто. Нажимайте её, пока на дисплее не начнёт мигать номер программы. Затем кнопками со стрелками настройте время включения и день недели, перейдя к его настройке нажатием кнопки с «часами». Последующие кратковременные нажатия кнопки «Р» последовательно вызовут изменение номера программы, пока не высветится текущее время.
На сколько включать Вебасто – это придётся решать Вам. При приближённом расчёте времени нужно учесть и температуру воздуха, и состояние АКБ, и мощность установки. Установка времени работы производится при выключенном подогревателе нажатием кнопки «<» в течении трёх секунд. Время работы изменяется кнопками «<» и «>».
Но первый пуск благоразумнее осуществлять без таймера.
В дальнейшем, при нормальной работе устройства, можете попробовать включить Вебасто с пульта дистанционного управления. Радиус его действия обычно не менее 1 километра.



Но всё же, даже если Вы научитесь включать Webasto самостоятельно, при первой же возможности изучите инструкцию по использованию. В ней содержится информация о правилах эксплуатации, соблюдение которых увеличит срок бесперебойной работы устройства.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
