В этой статье разберёмся, как установить ангельские глазки в фары. Рассмотрим процесс разборки и сборки фары, установку в фары с линзами и в обычные фары с рефлектором, а также разберём схему подключения ангельских глазок в качестве дневных ходовых огней.
Как установить ангельские глазки?
Есть несколько разных способов установки ангельских глазок. Установка ангельских глазок может отличаться в зависимости от конфигурации фары. Внутри каждой фары может стоять одно или два светящихся кольца.
Необходимые инструменты и материалы:
- Щипцы для зачистки проводов и обжима контактных клемм. Такой инструмент позволяет отрезать провода, зачищать изоляцию, обжимать коннекторы.
- Паяльник. Потребуется для соединения проводов.
- Мултиметр. Требуется для выполнения работ по электронике. Помогает проверить напряжение, сопротивление, целостность проводов.
- Изолента.
- Отвёртки и ключи. Требуются для снятия и разбора фары.
- Гофра для проводки. Защитит провода от повреждений, изломов.
- Дрель и свёрла. В зависимости от транспортного средства может потребоваться сделать отверстия, чтобы проложить проводку для подключения «ангельских глазок».
Разборка фар
- Для начала нужно будет снять обе фары с автомобиля. Запоминайте, как всё было прикреплено и соединено и собирайте все части крепления в какой-нибудь контейнер, чтобы ничего не потерялось.
- Нужно демонтировать с них всё съёмное, так как фары нужно будет нагревать в духовке.
- Для того, чтобы разобрать фары, их нужно нагреть и размягчить герметик, который соединяет две половины. Прогрейте духовку до 130–150 градусов и поместите фару внутрь. Она должна находиться внутри примерно 7 минут. Нужно быть осторожным, чтобы не перегреть фару. Извлекать из духовки фару нужно прихваткой, чтобы не обжечься. Вместо духовки можно также использовать строительный фен.
- Далее нужно сразу аккуратно разделить фару на две части. Более подробно о разборке фары читайте в статье “как разобрать фару”.

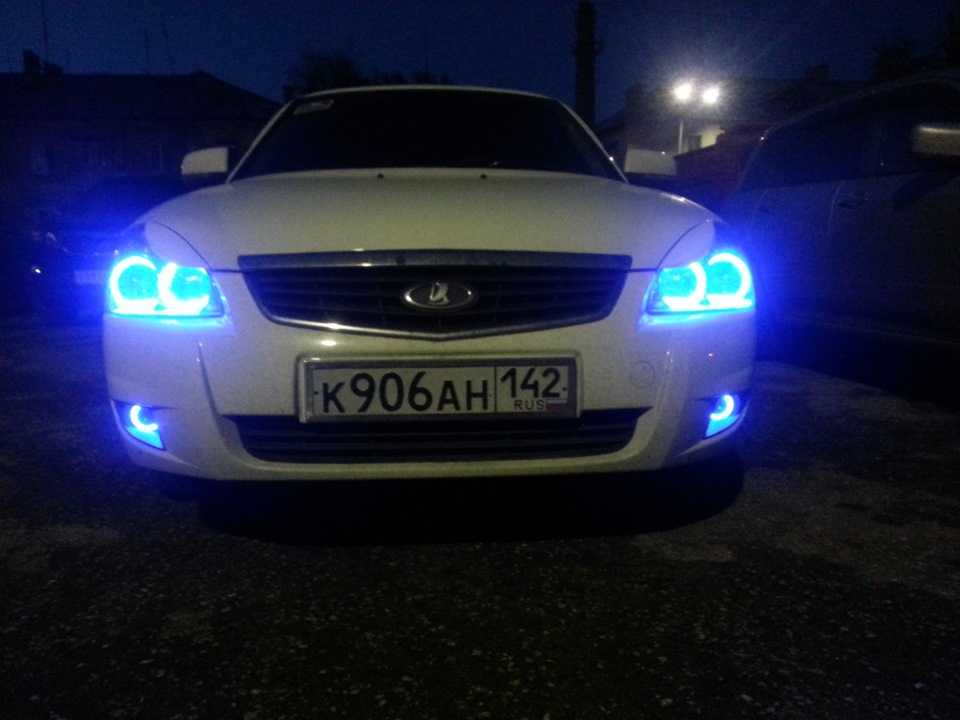

Установка ангельских глазок со светодиодами на фары с линзами

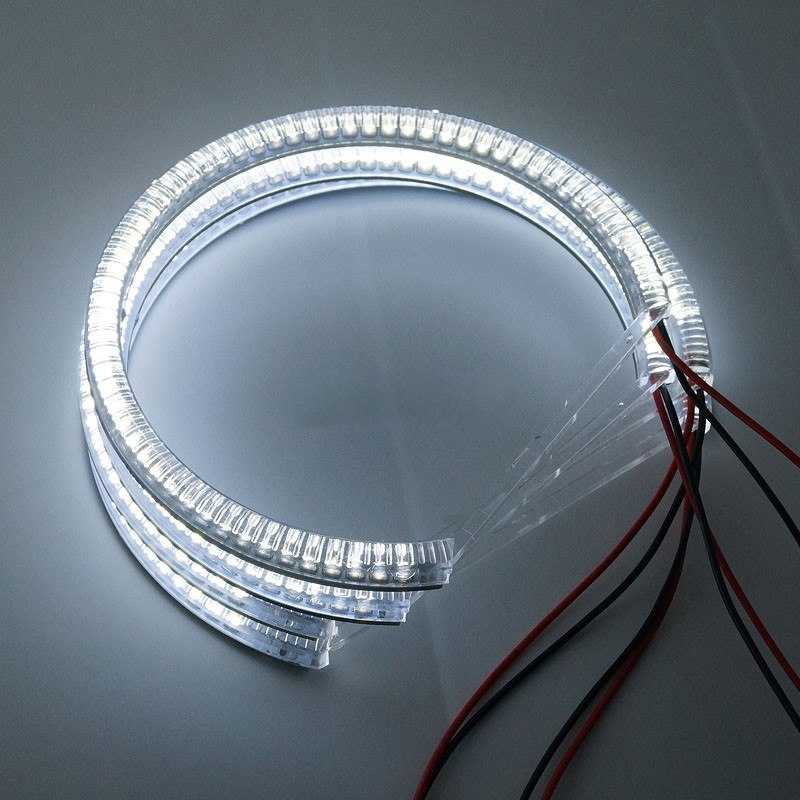

Ангельские глазки продаются разных размеров, обычно от 60 мм до 120 мм. Светодиодные ангельские глазки содержат в наборе сами кольца со светодиодами, один контроллер с разъёмом, пульт управления сменой цвета ангельских глазок, включая режимы мигания. Крышки диффузора могут быть добавлены к кольцам для более традиционного, однородного внешнего вида.
“Ангельские глазки” в фары с линзами устанавливаются на кожух. Его можно предварительно покрасить в чёрный цвет, чтобы кольца были лучше видны.Рекомендуется, чтобы кольца крепились в трёх точках через равный интервал. Для крепления светящихся колец внутри фары используется клей, двусторонний скотч или специальная проволока. Клей имеет свои недостатки. Вибрации от езды и нагрев могут ослабить клеевое соединение. Двусторонний скотч не всегда можно использовать, так как внутри фары не всегда есть подходящая поверхность для надёжного крепления таким способом. Лучше использовать тонкую проволоку для подвешивания картин. Нужно просверлить маленькие отверстия на кожухе линзы и прикрутить кольца проволокой. Если сделать всё аккуратно, то получается практически не заметное крепление, если вплотную не приглядываться. Преимущество такого способа крепления в том, что он очень надёжный, не ослабевает от вибраций и нагрева.
Если выберете в качестве способа крепления колец клеевое соединение, то нанесите тонкий слой клея на обратную сторону кольца и на рефлектор, в место, где будет устанавливаться кольцо. Дайте клею подсохнуть в течение 10 минут перед протягиванием проводов. Аккуратно придавливайте кольцо к месту в течение 5 минут. Старайтесь не двигать кольцо, пока клей не засохнет.
Установка «ангельских глазок» в фары с рефлектором (без линз)
Установка «ангельских глазок» в фары с рефлектором возможна, но свет, идущий от колец, может беспорядочно отражаться от рефлектора фар. Таким образом, светящиеся кольца будут смешиваться с фоном. В таких фарах нет очевидного места для установки колец.
После открытия фары, нужно определить какого размера кольца нужно использовать, и в какое место их устанавливать. Можно вырезать проём в нижней части рефлектора. Это позволит частично поместить туда кольцо, и оно будет держаться на месте. Достаточно будет утопить кольцо на 1–1.5 см. Верхняя часть кольца будет касаться рефлектора. Для того, чтобы пометить нижнюю часть рефлектора для разреза, наклейте малярную ленту и по ней сделайте прорезь при помощи гравера или другого инструмента. Проверьте, чтобы кольцо вставлялось легко, плотно и было по центру. В верхней части рефлектора можно просверлить два отверстия и через них продеть проволочку, которая будет держать верхнюю часть кольца.
Для протягивания проводов питания нужно просверлить отверстие под кольцом, убрать коннектор, просунуть провода и снова поставить коннектор.
Как собрать фары?
Перед сборкой фары протрите чистой микрофиброй внутреннюю часть.
Нагрейте феном старый клей. Соедините половинки фары вместе, поставьте металлические зажимы на место и добавьте силиконовый герметик по периметру фары, если требуется. Можно использовать малярную ленту, чтобы прижать две половинки плотнее до момента полного приклеивания.
Подключение ангельских глазок
Обычно наборы ангельских глазок идут с 4‑мя кольцами, двумя инвертерами и инструкцией, в которой рекомендуется подключить их к габаритным огням. При прямом соединении, красный и чёрный провода от инвертера идут к проводам габарита. Включите габаритные огни, используйте тестер с лампочкой, чтобы найти нужный провод. Соедините провода, вытащите лампочки габаритных огней, чтобы при их включении загорались только кольца.
Другой вариант подключения ангельских глазок заключается в их использовании в качестве дневных ходовых огней. Это предполагает наличие в наборе специального жгута проводки с реле и предохранителем, либо (если набор не комплектуется реле или модулем управления) покупку специального блока управления дневными ходовыми огнями или подключение ангельских глазок через реле.
Рассмотрим подробнее подключение ангельских глазок в качестве дневных ходовых огней.
Подключение ангельских глазок в качестве дневных ходовых огней
Дневные ходовые огни включаются автоматически при включении зажигания и выключаются при его выключении. Это освещение увеличивает видимость автомобиля на трассе. Обычно (если в автомобили есть функция дневных ходовых огней DRL) они горят менее ярко, чем фары в тёмное время суток. Это может быть обычный ближний свет на обычной мощности, противотуманки на пониженной мощности или специальные огни, предназначенные для этой цели. Они должны отключаться при включении ближнего, дальнего света или противотуманных фар. Ангельские глазки могут выступать в качестве дневных ходовых огней. Использование светодиодных ангельских глазок в качестве дневных ходовых огней (вместо ближнего света) позволяет быстрее заряжаться аккумулятору во время езды, так как светодиоды до 5 раз меньше потребляют электроэнергии. В этом случае их можно подключить через 4‑х или 5‑ти контактное реле. Реле будет отключать ангельские глазки при включении ближнего света фар. Потребуется автомобильное реле (SPDT 30/40A) с разъёмом (избавит от пайки проводов прямо к контактам реле), предохранитель с держателем.
Предохранитель лучше размещать как можно ближе к ресурсу энергии.Другой вариант подразумевает подключение ангельских глазок через блок управления ДХО. Лучше приобрести российский продукт, который соответствует ГОСТу. Блок управления (или контроллер) обеспечит защиту от перегрузок и надёжную работу ангельских глазок.
Подключение контроллера очень простое.
Также в интернет магазинах продаётся жгут проводов для ангельских глазок для подключения в качестве дневных огней (Halo LED Angel Eye Daytime Running Lights Relay Wiring Harness On/Off Switch Kit). В него входит проводка, реле, коннекторы, предохранитель с держателем. Это универсальный набор, который позволяет подключить любые дневные огни, включая ангельские глазки или другое светодиодное освещение. При открытии замков дверей ангельские глазки будут постепенно загораться.
Определите маршрут для расположения проводов «ангельских глазок» к задней части фары. Продумайте где установить блок управления. Это может быть как внутри фары (если есть место), так и снаружи. Когда вы определите точки соединения проводов и их маршрут, протяните провода и закрепите их стяжками.
Читайте также по теме:
- Какие ангельские глазки лучше?
- Ангельские глазки своими руками
Печатать статью
как их подключить к габаритам, подключение с темя проводами
Главная » Автосвет
На чтение 9 мин Просмотров 275 Опубликовано Обновлено
Содержание
- Что необходимо для изготовления “ангельских фар”
- Как правильно собрать “глазки”
- Установка на автомобиль
- Правильное подключение
- Подключение к габаритам
- Подключение тремя проводами
Сделать ангельские глазки в фарах не так сложно, как кажется на первый взгляд. Но при этом придется потратить много времени для подготовки и монтажа, особенно если будут использоваться самодельные устройства. Есть разные варианты проведения работ, проще всего собрать систему своими силами, используя материалы, которые несложно найти.
Что необходимо для изготовления “ангельских фар”
- Белые светодиоды диаметром 5 мм – 2 шт. на каждую фару. Чем они ярче – тем лучше, но в магазинах радиоэлектроники чаще всего продают стандартные варианты без указания мощности.
- 2 резистора, по одному на каждый элемент. Лучше всего использовать модель МЛТ-330 Ом-0,25 Вт. Если именно такой найти не удалось, в магазине порекомендуют аналоги со схожими характеристиками.
- Провода для соединения всех элементов системы и ее подключения к бортовой сети автомобиля. Длина зависит от особенностей соединения, можно взять вариант с тремя жилами в оплетке, чтобы после прокладки проводка выглядела аккуратно.
- Прозрачный стержень диаметром 8-10 мм. Он может быть изготовлен как из оргстекла, так и из современных полимерных материалов. Чаще всего подобные элементы продаются в магазинах штор или в местах, где есть товары для рукоделия и декора.
Также потребуется набор инструмента и приспособлений для проведения работ:
- Чтобы сформировать кольцо подходящего диаметра, потребуется банка или любая другая емкость нужного размера. Ее надо подбирать по ситуации, главное – чтобы диаметр совпал с фарами и “ангельские глазки” встали на место без смещений и перекосов.
- Для сверления отверстия потребуется шуруповерт или небольшая дрель и сверло по металлу диаметром 6 мм. Для фиксации стержня стоит использовать тиски, по другому сложно обеспечить его неподвижное положение.
При сверлении отверстий в торцах важна точность.
- Провода крепить паяльником, поэтому его тоже иметь под рукой.
- Для сгибания стержня удобно прогревать его строительным феном, это самый простой способ. Если фена нет, можно использовать микроволновку или горячую воду.
Читайте также: Тонировка задних фар: какую пленку выбрать и как правильно тонировать
Как правильно собрать “глазки”
Работа требует аккуратности и точности, тут нельзя делать все наспех, это плохо скажется на внешнем виде. Поэтому стоит подготовить рабочее место и делать все без спешки, исключая повреждение элементов. Инструкция по сборке:
- Вначале измеряется диаметр фары, чтобы определить размер трубки и отрезать кусок нужного размера. Делать это удобнее всего ножовкой по металлу, пластик не оплавляется и срез получается идеально ровным.
- В торцах просверливаются отверстия диаметром 6 мм и глубиной около сантиметра. В них должны свободно входить светодиоды, это важный момент.
- Подготовленный стержень хорошо прогревается строительным феном до тех пор, пока не станет пластичным. После этого необходимо сформировать из него кольцо подходящего диаметра вокруг заранее подготовленной банки. Элемент придерживается около минуты, после того, как он остынет, он будет держать форму.
- К ножкам диодов аккуратно припаиваются провода, их длина должна быть достаточной, чтобы вывести за пределы фары. Лучше всего использовать медные жилы, они хорошо гнутся и не ломаются даже при достаточно сильном деформационном воздействии.
- К одному из светодиодов надо припаять резистор. Далее схема собирается так, чтобы получилось последовательное соединение двух диодов и резистора. Все просто, можно разобраться даже без опыта в сборе электрических систем. Места припаивания и соединения закрыть термоусадочной трубкой, она намного надежнее, чем изолента.
- Светодиоды аккуратно вставляются в отверстия и выравниваются, после чего заливаются суперклеем или лаком для ногтей. Когда состав высохнет, элементы готовы к использованию.
Диоды заливаются клеевым составом.
- Для улучшения освещения по диаметру кольца через 5-10 мм можно сделать ровные насечки дремелем или любым другим приспособлением. Полоски будут выделяться при включении габаритов, что делает самодельный вариант очень похожим на заводской.

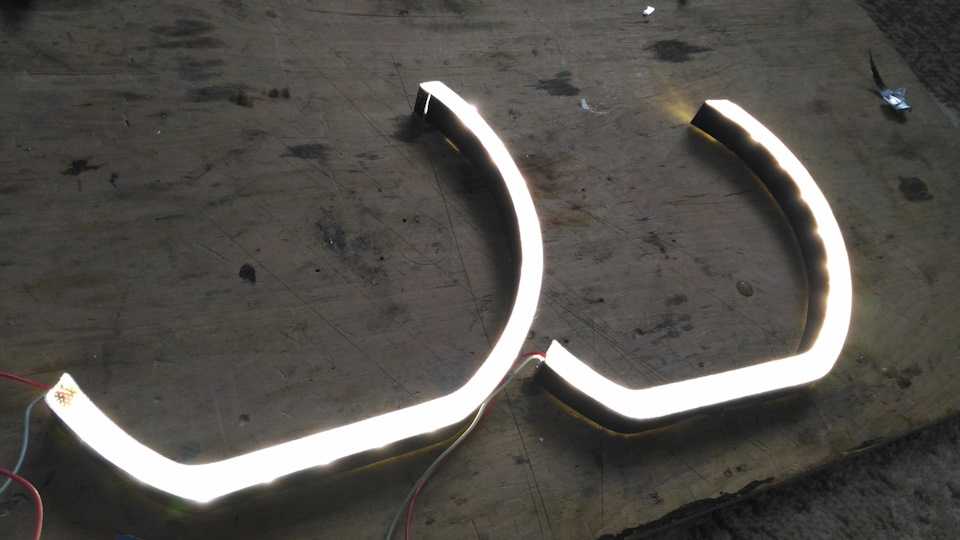

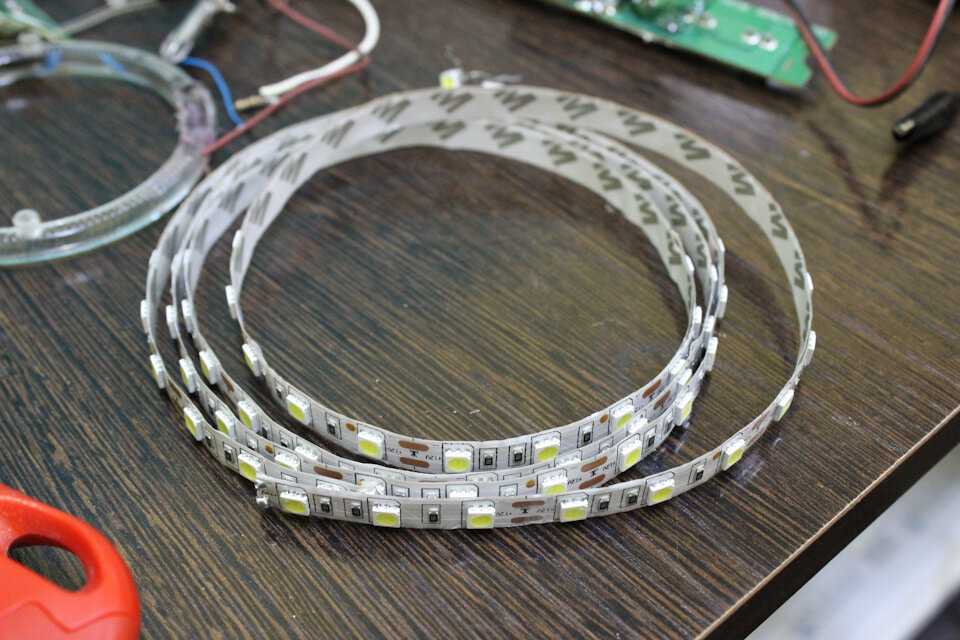

В видео для изготовления используется диодная лента и селиконовый герметик.
Установка на автомобиль
Собрать “ангельские глазки” – это только половина дела, дальше предстоит более трудоемкая и ответственная работа. Начинать ее стоит после проверки работоспособности собранных элементов. Если все нормально, надо следовать простой инструкции:
- Фары необходимо снять. Для этого изучить инструкцию по эксплуатации или найти информацию в интернете. Иногда для проведения работы требуется снятие бампера или передней облицовки, что усложняет процесс.
- Стекло надо отделить от корпуса, чаще всего оно закреплено полиуретановым составом, его нужно размягчить. Делать это удобнее строительным феном, прогревая стык по периметру и аккуратно разделяя элементы плоской отверткой. Еще один вариант – поместить фару в микроволновку на минуту или больше – смотреть по ситуации. Клей размягчится и стекло легко отойдет от корпуса.
- Остатки клея нужно полностью удалить и со стекла, и с корпуса, для этого используются любые подручные предметы. Работа несложная, но занимает много времени.
- Установка ангельских глазок в фару проста. Элементы выставляются ровно, после чего их нужно зафиксировать в подходящем положении с помощью термопистолета или специального автомобильного двухстороннего скотча. Затем провода аккуратно выводятся в заднюю часть фар через технологическое отверстие, важно не забыть это сделать на данном этапе.
- После крепления элементов стекло приклеивается обратно. Для этого приобретается специальный состав для фар и наносится строго по инструкции. Нужно зафиксировать детали клейкой лентой и подержать так какое-то время, пока клей не схватится.
После высыхания состава фары ставятся на место, важно не сбить настройки, чтобы не пришлось корректировать свет заново.
Читайте также
Использование герметика для фар автомобиля
Правильное подключение
Подключение ангельских глазок может проводиться по-разному. Поэтому вначале подбирается подходящий способ, а потом проводятся работы по инструкции.
Подключение к габаритам
Это самое простое решение, которое займет минимум времени и обеспечит стабильную работу подсветки. Но и тут могут быть разные методы подключения:
- В случаях, когда нужно, чтобы “ангельские глазки” работали вместе со штатными габаритными огнями, нужно присоединить провод от них к плюсу в двуштекерном разъеме лампочки. Припаять проводок, чтобы обеспечить надежность, в крайнем случае используется скрутка, но это нежелательно. Минусовой провод крепится к любому месту на кузове машины, можно использовать проушину, которая обжимается и фиксируется болтом или гайкой.
- Если надо, чтобы габарит не работал при включении глазок, нужно извлечь штекер из корпуса и достать из него плюсовой провод. К нему разъемом или пайкой присоединяется отвод от них. Минус, как и в предыдущем случае, крепится к кузову, место подбирается по ситуации.
Подключение тремя проводами
Вариант с тремя проводами хорош тем, что “ангельские глазки” отключаются во время включения ближнего или дальнего света. Для работы дополнительно потребуются два реле РС 702, которые можно найти в магазинах автозапчастей. Работа проводится так:
- Провод на плюс в колодке габаритов извлекается наружу.
- От минуса протягивается провод на контакт 87 реле.
- На клемму 30/51 ставится положительный провод, который будет питать глазки.
- От клеммы 86 прокладывается провод массы и крепится на кузове автомобиля.
- Далее надо найти реле ближнего и дальнего света, в разных моделях их местоположение может отличаться. От контакта 86 с обоих элементов тянется провод, который нужно припаять к светодиодам.
- Провода ото диодов подключаются на клемму 85 реле РС 702.
Такой вариант существенно продлевает срок службы светодиодов, так как большую часть времени они не работают.
Сделать и самостоятельно поставить “ангельские глазки” на машину несложно, если под рукой есть все необходимое. Главное – аккуратно разобрать и собрать фары, а также правильно подключить проводку.
Оцените автора
( 1 оценка, среднее 3 из 5 )
E46 LED Angel Eyes — Angel Eye Guy
В стандартных ангельских глазках используется светодиод SMD 3528, который позволяет располагать светодиоды ближе друг к другу, создавая непрерывное кольцо, по сравнению с другими ангельскими глазками, в которых используется меньше светодиодов, создающих промежутки между огни. Светодиодные ангельские глазки также прослужат дольше и ярче, чем ангельские глазки CCFL, а светодиоды не будут иметь проблем с холодной погодой, как ангельские глазки CCFL.
Непрозрачные ангельские глазки использует тот же светодиод SMD 3528, что и стандартный ангельский глаз, за исключением того, что вместо прозрачного покрытия он имеет белое покрытие. Белая крышка придает ангельским глазкам более сияющий вид и более четкие сплошные линии. Из-за белой крышки над светодиодами светоотдача немного снижается по сравнению со стандартными ангельскими глазками с прозрачной крышкой.
Стандартные и непрозрачные модели 120 светодиодов Ангельские глазки используют светодиоды SMD 3014, которые меньше по размеру, но расположены гораздо ближе друг к другу, что означает меньшие зазоры между светодиодами. Чем больше светодиодов, тем ярче свет. Ангельский глаз 3528 будет иметь 60 светодиодов в зависимости от размера кольца, где они будут иметь 120 светодиодов. 120 светодиодов доступны только в белом цвете.
В кристальных ангельских глазках и кристальных ангельских глазках DTM также используются светодиоды SMG 3528, но они имеют более толстое акриловое покрытие, придающее им более современный вид. Поскольку они намного толще, чем ваши традиционные ангельские глазки, возможно, потребуется обрезать часть черной внутренней отделки фар, чтобы очистить ангельские глазки. Эти ангельские глазки также немного тяжелее, поэтому для их надежной установки может потребоваться дополнительная монтажная лента или проволока.0007 Используется, если вы хотите, чтобы ангельские глазки были белыми и мигали желтым при подаче сигнала. Ангельские глазки снова станут белыми, как только вы перестанете сигналить. Этот комплект также можно использовать, если вы хотите использовать только янтарь. В комплект входят дополнительный провод и ответвители для установки. Пожалуйста, смотрите раздел «Сделай сам» для установки.
Переключатели белого/янтарного цвета — Метод переключения: Используется, если вы хотите иметь возможность переключаться между белым и желтым цветом с помощью переключателя, но не будет мигать при сигнализации. В комплект будет входить переключатель и полный жгут проводов. Пожалуйста, смотрите раздел «Сделай сам» для установки.
Купе с фейслифтингом 2004–2006 гг. Не M3: Рассеиватель фары приклеен к фаре, и фары нужно нагреть, чтобы снять рассеиватель. Это можно сделать с помощью тепловой пушки или «запечь» фару. Пожалуйста, будьте осторожны и пытайтесь на свой страх и риск. Следуйте инструкциям по подключению в разделе «Сделай сам».
В комплект входят:
(4) Кольца «ангельские глазки»
Жгут проводов с функцией постепенного увеличения/уменьшения громкости с помощью ключа.
8 Клипсы «ангельские глазки»
Двусторонняя лента и метчики для проволоки
Гарантия. На все ангельские глазки распространяется годовая гарантия от дефектов. Повреждения, возникшие во время установки, не покрываются. По вопросам гарантии обращайтесь к Джоуи по электронной почте [email protected]
Как установить ангельские глазки CCFL: инструкция по самостоятельной установке
в значительной степени сделать работу по установке самостоятельно, чтобы сэкономить на трудозатратах. Итак, если у вас есть под рукой комплект фар CCFL, вот краткая инструкция о том, что вам нужно будет сделать.
✔ Шаг 1 . Прежде всего, вам нужно будет снять фары с вашего автомобиля и удалить с него всю проводку и лампочки.
✔ Шаг 2 . Далее вам нужно будет открыть фару в сборе. Это означает, что вам буквально придется разобрать фару, не повредив ее. Вот инструкция как открыть фару .
Посетите наш магазин в качестве гостя!
✔ Шаг 3 . После того, как фара разобрана и хромированный корпус отделен от сборки, предварительно установите кольца ореола, чтобы увидеть, где вы хотите провести провода. Затем просверлите небольшое отверстие в хромированном корпусе (это будет место для прокладки проводов от ореола). Мы рекомендуем сверлить с обратной стороны, чтобы предотвратить появление царапин на хроме. Если вы планируете установить 2 ангельских глазка в одну сборку, повторите ту же процедуру сверления, чтобы проложить провода от второго кольца CCFL.
✔ Шаг 4 . Испытайте кольца. Вот краткая инструкция о том, как протестировать гало-кольца CCFL .
✔ Шаг 5 . Теперь пропустите провода колец ореола через отверстия, которые вы только что просверлили. Как видите, CCFL ореолы имеют по 2 провода, поэтому лучше просверлить 2 отверстия, по 1 на каждый провод. Таким образом, отверстия будут менее заметны, чем если бы вы просверлили одно отверстие большего размера, чтобы провести оба провода.
✔ Шаг 6 . Очистите область, где вы планируете установить ореолы. Рекомендуется использовать спиртовую салфетку или другой обезжириватель умеренного действия.
- Нанесите немного клея на обратную сторону колец с ореолом
- Установите нимбы на место.
- Удерживайте кольца с ореолом с некоторым давлением в течение 5-10 секунд, чтобы зафиксировать их на месте.
✔ Шаг 7 . Теперь пришло время проложить провода. Есть несколько способов сделать это. Однако проще использовать для этого существующие вентиляционные отверстия. Таким образом, вы избежите лишнего сверления. Итак, вам нужно будет снять 2 серых колпачка с помощью отвертки и пропустить через них провода. Затем просто защелкните колпачки обратно.
✔ Шаг 8 . Теперь пришло время подключить драйвер CCFL. Вот подробная инструкция как подключить драйвер .
✔ Шаг 9 . Когда драйвер подключен, установите хромированный корпус и вставьте пластиковую линзу обратно.
✔ Шаг 10 . После того, как свет собран, запечатайте сборку. Вот инструкция как заклеить фары .
