Подмотка спидометра своими руками
Показания спидометра зачастую являются одним из критериев, по которым оценивают качество и сроки проведения ТО автомобиля. Точнее говоря, это относится к одометру, являющемуся составной частью прибора, измеряющего пройденное расстояние. Чтобы не нарушать общепринятое наименование устройства, он и дальше будет называться именно так. Зачастую по ряду причин, порой и субъективных, приходится осуществлять подмотку спидометра, изменяя пройденный автомобилем путь.
О типах спидометров
Прежде чем выяснять, каким образом можно своими руками изменить показания подобного прибора, необходимо рассмотреть возможные его варианты. Существуют несколько принципиально отличающихся типов спидометров:
- механический;
- электромеханический;
- электронный.
Механический спидометр
Обороты КПП тросиком передаются непосредственно на прибор. Там измеряется число оборотов и пересчитывается в пройденный путь. Для этого используется редуктор с заранее подобранным коэффициентом преобразования. Как такое осуществляется, поможет понять фото.
Фактически получается, что один оборот на выходе редуктора соответствует определенному числу метров пройденного пути. Это вращение выходного вала воспринимается специальными дисками (устройство индикации) с нанесенными цифрами, отображающими измеренное расстояние.
Электромеханический спидометр
Этот тип приборов является дальнейшим развитием описанного ранее устройства. Во многих случаях тросик служил источником повышенной ошибки и был заменен. В устройство ввели установленный на КПП датчик скорости. Импульсы с него поступали на моторчик с соответствующим управлением, вращающий редуктор. В остальном работа такого спидометра ничем не отличалась от механического, напоминая его и по внешнему виду.
Электронный спидометр
Подобный тип устанавливается на современных автомобилях. В данном случае измеряется число оборотов колеса. Зная длину его окружности, нетрудно перевести число оборотов в пройденный путь. Отображение полученного результата осуществляется на ЖКИ.
Зачем изменяют показания спидометра?
Как уже отмечалось, водителям порой приходится изменять показания спидометра. При этом пробег делается как меньше, так и больше. И если в первом случае все понятно – уменьшение пройденного расстояния при продаже автомобиля увеличивает его цену, то по поводу второго необходимо сделать несколько пояснений.
Подмотка спидометра возможна по нескольким причинам, например:
- Для повышения затрат на ГСМ. Больший пробег позволяет списывать больше топлива. И это не обязательно связано с махинациями и приписками. Дело в том, что у старого, изношенного автомобиля, потребление топлива порой превышает установленные нормы. Вот и приходится таким образом компенсировать повышенные расходы.
- При замене двигателя или панели приборов. В этом случае необходимо привести показания спидометра в соответствие с новыми условиями.
- При использовании дисков, отличающихся от рекомендованных изготовителем. У них диаметр может быть как больше, так и меньше определенного для стандартного колеса, соответственно при расчетах пройденного пути будет возникать постоянная ошибка. Вот подмотка спидометра и позволяет ее устранить, в том числе и выполненная своими руками.
Как производится подмотка спидометра?
Это достаточно сложный и неоднозначный вопрос. Все зависит от типа спидометра (для каждого может быть использована своя методика), а также от даты выпуска автомобиля. Ниже будут рассмотрены некоторые возможные подходы, позволяющие реализовать эту задачу.
Как подмотать механический спидометр?
Подобные приборы стоят на старых авто, например семейства ВАЗ или УАЗ ранних годов выпуска. В этом случае можно действовать несколькими способами. Самое простое – отсоединить от датчика скорости тросик, подключить к нему дрель, и переведя ее в режим реверса, изменить показания. Другой подход заключается в том, что надо разобрать панель приборов, извлечь счетчик, и используя нужные инструменты, изменить его показания.
Такую работу можно выполнить своими руками. Однако доступно это только на машинах старых годов выпуска (до 2005), причем не имеет особого значения ее марка – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель. Определяющим будет именно тип спидометра.
Как корректировать электромеханический спидометр
Несмотря на то, что подобные типы приборов остались только на старых машинах, работать с ними гораздо сложнее, чем с чисто механическими. Здесь, как и в других, рассматриваемых ниже ситуациях, необходимо разделять две задачи:
- подмотка спидометра ̶ увеличение его показаний;
- скрутка спидометра ̶ уменьшение показаний прибора.
В принципе, обе они могут быть выполнены своими руками, только подход в каждом из рассматриваемых случаев должен быть свой. Уменьшение показаний возможно только при разборке панели, извлечении счетчика и перестановке вручную его значений. А вот задача – как подмотать спидометр подобного типа, решается при использовании генератора. Он формирует импульсы, поступающие на вход управления, и согласно их количеству меняются показания прибора. Как и в предыдущем случае, это также не зависит от марки автомобиля – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель.
Как подмотать электронный спидометр
Подобные устройства устанавливаются на современных машинах и зачастую являются неотъемлемой частью других электронных систем на борту. Конкретные способы корректировки показаний спидометров определяются в первую очередь сроком изготовления автомобиля. Дело в том, что электронный спидометр может быть реализован по-разному и взаимодействовать с несколькими самостоятельными устройствами.
Поэтому для изменения его показаний может потребоваться не только подача дополнительных импульсов от датчиков скорости, но и перепрограммирование некоторых блоков. И кроме того, опять же в зависимости от особенностей автомобиля, для разных моделей УАЗ, ВАЗ, Газель и т.д., а также года выпуска, будет определяться способ доступа к спидометру.
Поэтому выполнить своими руками такую работу достаточно затруднительно, хотя никто не говорит, что такое невозможно. Вот только для этого потребуется применение специальных электронных устройств.
Какими приборами выполняется подмотка электронных спидометров?
Учитывая имеющееся многообразие машин и способов обработки данных со спидометра, создано несколько различных вариантов, позволяющих корректировать показания пройденного пути. Схема такого устройства может быть выполнена как на дискретных элементах, так и на микропроцессорных системах, но все готовые изделия делятся на следующие типы:
CAN крутилка
Этот прибор предназначен для использования на современных машинах. Здесь надо знать, что CAN – специальная шина, по которой происходит обмен данных между блоками электроники автомобиля. И его схема подразумевает наличие диагностического разъема, через который, зная протокол обмена, можно получить доступ к отдельным устройствам.
Соответственно, благодаря этому можно корректировать содержание нужных ячеек памяти, добиваясь желаемого результата. Обнаружить диагностическим оборудованием, что происходило изменение ячеек памяти, невозможно.
Купить качественную крутилку можно на сайте https://can-podmotka.ru
Импульсная крутилка к OBDII
Это устройство предназначено для использования с иномарками, не имеющими шины CAN. Данный прибор подключается через специальный диагностический разъем OBDII. В данном случае на спидометр поступает последовательность импульсов, имитирующих сигналы с датчика скорости, вследствие чего показания пройденного пути меняются.
Генератор скорости
Данная схема осуществляет имитацию датчика скорости. Вместо него включается генератор и выдает последовательность импульсов, поступающих на спидометр и вызывающих изменение его показаний. Подходит в большей степени для электромеханических приборов и отечественных автомобилей – ВАЗ, УАЗ и прочих, выпущенных до 2006 года.
Крутилка спидометра ABS
Подходит для машин, оснащенных ABS. Ее работа основана на контроле скорости движения и вращения колеса. Крутилка, подключенная к соответствующему разъему, имитирует работу колес, и контроллер, получая эту информацию, начинает изменять показания спидометра.
Дополнительно стоит отметить, что определяющим при выборе устройства для подмотки спидометра является модель автомобиля и дата его выпуска. В некоторых случаях изменения показаний спидометра на ВАЗ или УАЗ будут проходить совсем не так, как на КАМАЗе или МАЗе.
Устройство для подмотки можно сделать самостоятельно или купить уже готовое, но самое главное определить, можно ли его использовать на данной машине. В случае неправильного применения можно просто сжечь электронику.
Как это ни покажется странным, но порой более актуальной становится не скрутка спидометра, а наоборот, его подмотка. Существует целый ряд причин, как объективных, так и субъективных, заставляющих делать подобное. Создан не один прибор, позволяющий решать поставленную задачу, причем можно выбрать устройство, учитывающее дату выпуска конкретного автомобиля и позволяющее проводить данную процедуру без последствий.
Как подмотать электронный и другие виды спидометров, в чем их различие — Auto-Self.ru
О типах спидометров
Прежде чем выяснять, каким образом можно своими руками изменить показания подобного прибора, необходимо рассмотреть возможные его варианты. Существуют несколько принципиально отличающихся типов спидометров:
- механический;
- электромеханический;
- электронный.
Механический спидометр
Обороты КПП тросиком передаются непосредственно на прибор. Там измеряется число оборотов и пересчитывается в пройденный путь. Для этого используется редуктор с заранее подобранным коэффициентом преобразования. Как такое осуществляется, поможет понять фото.
Фактически получается, что один оборот на выходе редуктора соответствует определенному числу метров пройденного пути. Это вращение выходного вала воспринимается специальными дисками (устройство индикации) с нанесенными цифрами, отображающими измеренное расстояние.
Электромеханический спидометр
Этот тип приборов является дальнейшим развитием описанного ранее устройства. Во многих случаях тросик служил источником повышенной ошибки и был заменен. В устройство ввели установленный на КПП датчик скорости. Импульсы с него поступали на моторчик с соответствующим управлением, вращающий редуктор. В остальном работа такого спидометра ничем не отличалась от механического, напоминая его и по внешнему виду.
Электронный спидометр
Подобный тип устанавливается на современных автомобилях. В данном случае измеряется число оборотов колеса. Зная длину его окружности, нетрудно перевести число оборотов в пройденный путь. Отображение полученного результата осуществляется на ЖКИ.
Зачем изменяют показания спидометра?
Как уже отмечалось, водителям порой приходится изменять показания спидометра. При этом пробег делается как меньше, так и больше. И если в первом случае все понятно – уменьшение пройденного расстояния при продаже автомобиля увеличивает его цену, то по поводу второго необходимо сделать несколько пояснений.
Подмотка спидометра возможна по нескольким причинам, например:
- Для повышения затрат на ГСМ. Больший пробег позволяет списывать больше топлива. И это не обязательно связано с махинациями и приписками. Дело в том, что у старого, изношенного автомобиля, потребление топлива порой превышает установленные нормы. Вот и приходится таким образом компенсировать повышенные расходы.
- При замене двигателя или панели приборов. В этом случае необходимо привести показания спидометра в соответствие с новыми условиями.
- При использовании дисков, отличающихся от рекомендованных изготовителем. У них диаметр может быть как больше, так и меньше определенного для стандартного колеса, соответственно при расчетах пройденного пути будет возникать постоянная ошибка. Вот подмотка спидометра и позволяет ее устранить, в том числе и выполненная своими руками.
Как производится подмотка спидометра?
Это достаточно сложный и неоднозначный вопрос. Все зависит от типа спидометра (для каждого может быть использована своя методика), а также от даты выпуска автомобиля. Ниже будут рассмотрены некоторые возможные подходы, позволяющие реализовать эту задачу.
Как подмотать механический спидометр?
Подобные приборы стоят на старых авто, например семейства ВАЗ или УАЗ ранних годов выпуска. В этом случае можно действовать несколькими способами. Самое простое – отсоединить от датчика скорости тросик, подключить к нему дрель, и переведя ее в режим реверса, изменить показания. Другой подход заключается в том, что надо разобрать панель приборов, извлечь счетчик, и используя нужные инструменты, изменить его показания.
Такую работу можно выполнить своими руками. Однако доступно это только на машинах старых годов выпуска (до 2005), причем не имеет особого значения ее марка – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель. Определяющим будет именно тип спидометра.
Как корректировать электромеханический спидометр
Несмотря на то, что подобные типы приборов остались только на старых машинах, работать с ними гораздо сложнее, чем с чисто механическими. Здесь, как и в других, рассматриваемых ниже ситуациях, необходимо разделять две задачи:
- подмотка спидометра ̶ увеличение его показаний;
- скрутка спидометра ̶ уменьшение показаний прибора.
В принципе, обе они могут быть выполнены своими руками, только подход в каждом из рассматриваемых случаев должен быть свой. Уменьшение показаний возможно только при разборке панели, извлечении счетчика и перестановке вручную его значений. А вот задача – как подмотать спидометр подобного типа, решается при использовании генератора. Он формирует импульсы, поступающие на вход управления, и согласно их количеству меняются показания прибора. Как и в предыдущем случае, это также не зависит от марки автомобиля – ВАЗ, КАМАЗ, УАЗ, МАЗ или Газель.
Как подмотать электронный спидометр
Подобные устройства устанавливаются на современных машинах и зачастую являются неотъемлемой частью других электронных систем на борту. Конкретные способы корректировки показаний спидометров определяются в первую очередь сроком изготовления автомобиля. Дело в том, что электронный спидометр может быть реализован по-разному и взаимодействовать с несколькими самостоятельными устройствами.
Поэтому для изменения его показаний может потребоваться не только подача дополнительных импульсов от датчиков скорости, но и перепрограммирование некоторых блоков. И кроме того, опять же в зависимости от особенностей автомобиля, для разных моделей УАЗ, ВАЗ, Газель и т.д., а также года выпуска, будет определяться способ доступа к спидометру.
Поэтому выполнить своими руками такую работу достаточно затруднительно, хотя никто не говорит, что такое невозможно. Вот только для этого потребуется применение специальных электронных устройств.
Какими приборами выполняется подмотка электронных спидометров?
Учитывая имеющееся многообразие машин и способов обработки данных со спидометра, создано несколько различных вариантов, позволяющих корректировать показания пройденного пути. Схема такого устройства может быть выполнена как на дискретных элементах, так и на микропроцессорных системах, но все готовые изделия делятся на следующие типы:
CAN крутилка
Этот прибор предназначен для использования на современных машинах. Здесь надо знать, что CAN – специальная шина, по которой происходит обмен данных между блоками электроники автомобиля. И его схема подразумевает наличие диагностического разъема, через который, зная протокол обмена, можно получить доступ к отдельным устройствам.
Соответственно, благодаря этому можно корректировать содержание нужных ячеек памяти, добиваясь желаемого результата. Обнаружить диагностическим оборудованием, что происходило изменение ячеек памяти, невозможно.
Купить качественную крутилку можно на сайте https://can-podmotka.ru
Импульсная крутилка к OBDII
Это устройство предназначено для использования с иномарками, не имеющими шины CAN. Данный прибор подключается через специальный диагностический разъем OBDII. В данном случае на спидометр поступает последовательность импульсов, имитирующих сигналы с датчика скорости, вследствие чего показания пройденного пути меняются.
Генератор скорости
Данная схема осуществляет имитацию датчика скорости. Вместо него включается генератор и выдает последовательность импульсов, поступающих на спидометр и вызывающих изменение его показаний. Подходит в большей степени для электромеханических приборов и отечественных автомобилей – ВАЗ, УАЗ и прочих, выпущенных до 2006 года.
Крутилка спидометра ABS
Подходит для машин, оснащенных ABS. Ее работа основана на контроле скорости движения и вращения колеса. Крутилка, подключенная к соответствующему разъему, имитирует работу колес, и контроллер, получая эту информацию, начинает изменять показания спидометра.
Дополнительно стоит отметить, что определяющим при выборе устройства для подмотки спидометра является модель автомобиля и дата его выпуска. В некоторых случаях изменения показаний спидометра на ВАЗ или УАЗ будут проходить совсем не так, как на КАМАЗе или МАЗе.
Устройство для подмотки можно сделать самостоятельно или купить уже готовое, но самое главное определить, можно ли его использовать на данной машине. В случае неправильного применения можно просто сжечь электронику.
Как это ни покажется странным, но порой более актуальной становится не скрутка спидометра, а наоборот, его подмотка. Существует целый ряд причин, как объективных, так и субъективных, заставляющих делать подобное. Создан не один прибор, позволяющий решать поставленную задачу, причем можно выбрать устройство, учитывающее дату выпуска конкретного автомобиля и позволяющее проводить данную процедуру без последствий.
Поделитесь с друзьями в соц.сетях:
Google+
Telegram
Vkontakte
Не работает подмотка. Как подмотать электронный и другие виды спидометров, в чем их различие. Возможные неисправности устройства
Необходимость подкрутки показаний одометра может произойти по разным причинам, в частности, если речь идет об автомобилях Газель. Принцип работы, неисправности, а также вопрос, как производится подмотка Газель, будут рассмотрены в статье.
[ Скрыть ]
Принцип работы спидометра
Прежде чем рассказать, как подкрутить или наматывать показания одометра, разберемся, в чем заключается принцип работы спидометра на Газель. Принцип функционирования механизма заключается в измерении скорости движения транспортного средства посредством механической связи его стрелки с выходным шкивом редуктора. Последний, получает привод от колес.
Вал может дать истинную меру скорости езды, более точные показатели позволят дать колеса авто. Все потому, что шкив редуктора расположен дальше от КПП и ближе к колесам, а скорость, с которой он вращается, устанавливается в соответствии с конечной скоростью после КПП. Скорость вращения шкива может быть идентичной как на первой, так и на четвертой передаче, но разница в скорости машины может быть колоссальной.
В КПП выходной шкив содержит шестеренку, вращающуюся со шкивом. Шестеренка связана с тросом привода спидометра. В схеме трос является прочным проводом, расположенным внутри защитного прорезиненного кожуха. Один конец троса устанавливается в специальное отверстие и фиксируется на ведущей шестеренке. При вращении шестерни трос вращается вместе с ней.
Второй конец троса подключается к прибору на контрольном щитке. На конце расположен магнит в форме вала, который установлен близко к стальному барабану, но не соприкасаясь с ним. Барабан закреплен на иголке и передает показания на соответствующую шкалу. Когда транспортное средство стоит, игла от троса держится на нулевом уровне благодаря маленькой спиральной пружинке.
Схема для изготовления крутилкиВозможные неисправности устройства
Почему не работает спидометр?
Причин множество, рассмотрим основные:
- Прибор не работает. Проблема заключается в откручивании гаек, которые соединяют гибкий шкив с устройством и трансмиссией, если это так, то их нужно просто закрутить. Неработающий девайс может быть следствием обрыва тросика, если это так, то его придется заменить. В некоторых случаях в Газелях происходит заклинивание валика прибора, тогда ничего не остается, как заменить устройство целиком.
- Стрелка на шкале стала колебаться, могут появиться посторонние звуки. Изначально установите вал прибора, при этом радиус изгиба тросика должен быть не менее 1.5 см. Если причина в ослабшем креплении гибкого шкива к прибору или трансмиссии, гайки фиксации необходимо закрутить до конца. При отсутствии смазки на тросике ее необходимо добавить. Если на месте установки троса на трансмиссии имеются загрязнения, это может спровоцировать колебание стрелки, поэтому грязь следует удалить.
- Регулировка стрелки прибора нарушена — еще один тип неисправности. Если трос установлен неправильно в оболочке габикого вала, его нужно вмонтировать туда заново. Учтите, что упорная втулка в должна быть расположена со стороны трансмиссии.
- Стрелка прибора уперлась в ограничитель и выше не поднимается, это может быть следствием разрыва спиральной пружинки, единственным вариантом будет полная замена.
Подмотка прибора
Так как скрутить спидометр на Газели самому? Подматывать и доматывать показания можно по нескольким схемам, каждую из них рассмотрим в отдельности.
Самодельные способы
Если не знаете, как , то можно воспользоваться простым методом, который заключается во вмешательстве в работу одометра. Перед тем, как смотать одометр, приготовьте шило с пинцетом. Необходимо произвести демонтаж приборной панели и частично разобрать ее, открыв стекло и демонтировав одометр. С помощью шила и пинцета производится скручивание пробега в авто. Скрученный одометр устанавливается на место в контрольный щиток и приборка подключается к бортовой сети.
Есть еще способ, который именуется как «колхозный». Как сделать подмотку показаний таким методом? Очень легко — схема намотки подразумевает отключение троса от прибора и подключение через него строительной дрели с функцией реверса. Дрель включается и показания отматываются, здесь все просто.
Готовые варианты
Если являетесь владельцем новой модели, то для подмотки может использоваться готовая крутилка спидометра Газель Бизнес, оборудованных электронным одометром. Как намотать спидометр с таким устройством? В этом нет ничего сложного.
Перед
Как настроить подмотку спидометра под другой автомобиль
Не секрет, что водителям служебных автомобилей приходится сталкиваться с проблемой нехватки топлива, выделенного им организацией для рабочих поездок. Связано это с неточной работой спидометра или с заниженными нормами расхода. Решается проблема путем приобретения подмотки спидометра, с помощью которой значение одометра подгоняется к цифрам в путевом листе.
С горючим понятно, заправляться за свой счет больше не нужно. Однако с течением времени можно столкнуться с другой проблемой – смена автомобиля. Может смениться место работы или просто парк машин может пройти обновление.
- Что в таком случае делать с крутилкой спидометра, ведь чаще всего она приобретается на какой-то конкретный автомобиль.
- Можно ли перенастроить подмотку?
- Является ли моталка спидометра универсальной?
Такие вопросы часто приходится слышать нашим специалистам. Для ответа на них нужно рассказать о некоторых технических особенностях моталок.
Для начала нужно понимать, что нет какого-то одного прибора, который мог бы намотать абсолютно любую машину от семерки жигулей до семерки БМВ, лишь подключившись к разъему обд. Хотя бы потому что на классике спидометр и одометр приводятся в движение с помощью механического тросика, идущего от КПП, и ни один электронный прибор не может никак привести его в движение. Казалось бы простая истина, но понятна не всем.
С электронными спидометрами тоже не все так просто. Они так же бывают нескольких видов. А именно те, что воспринимают сигнал о скорости движения авто в виде аналоговых импульсов, и спидометры считывающие данные по кан шине.
Первые обычно устанавливаются на «простые» авто, по большей части отечественные. Это УАЗ Буханка, Лада Ларгус, Лада Нива, Шевроле Нива.
Есть с такими спидометрами и иномарки — это Тойота Фортунер и Хайлюкс. Схемотехника таких подмоток генерирует аналоговые импульсы определенной формы, частоты и скважности, имитируя сигналы АБС или датчика скорости. Такой прибор выпускается в двух корпусах, отличаются они по внешнему виду и по способу подключения к авто.
Эти приборы имеют более дешевую начинку, поэтому выделены в отдельное устройство. Является ли такая крутилка универсальной? –да. Можно ли ее переставить с УАЗ Буханка на Лада Нива?– да. Однако на Тойоту Камри такую моталку уже подключить нельзя. Работать не будет, т.к. принцип работы спидометра на Камри другой – работает он по кан шине, для него нужна кан подмотка.
Кан подмотка на выходе генерирует цифровые сообщения, точно такие же, как выдает в автомобиле блок АБС во время езды. Подключается такая подмотка спидометра в диагностический разъем ОБД2, куда и подходит моторная шина кан. Передавая нужные данные по определенному алгоритму в CAN, моталка имитируется реальное движение авто.
Вопрос совместимости такого прибора с разными авто упирается как раз в тот алгоритм и в те данные, которые выдает крутилка. В общем случае данные эти для разных марок и моделей авто разные. Однако часто внутри марки или внутри концерна многие модели используют ровно одинаковые алгоритмы, т.к. блоки АБС попросту одни и те же, а ведь именно они и являются источником сигнала о скорости. Например, если взять подмотку спидометра от Камри 55 и подключить ее в Камри 40, то она так же будет исправно работать. Тоже самое будет, если мы вставим эту же моталку и в Прадо 150, ТЛК200, Рав4 и Короллу. А вот с Камри 70 уже будет осечка – алгоритм там другой.
Аналогично есть совместимость внутри марки Ниссан: Теана, Икстреил, Кашкай, Патфаиндер можно мотать одним прибором не трогая настройки.
Тут у нас и концерн Рено-Ниссан-Лада. Его автомобили Рено Логан2, Дастер2, Каптюр, Флюенс, ниссан Терано2, Лада Веста, Лада Иксрей имеют единую платформу, одни и те же блоки АБС, а значит и один и тот же алгоритм передачи данных о пробеге. И несмотря на гору технических тонкостей и трудностей, которые пришлось преодолеть нашим разработчикам, был создан единый алгоритм для подмотки, которые позволяет мотать все эти авто, всех годов выпуска без перенастройки.
Если же нужно мотать авто принципиально другой марки, или модели, не имеющей схожего алгоритма с вашей, то моталку спидометра можно перенастроить. Сделать это можно самостоятельно, вручную.
Здесь нужно понимать, что рассказываем мы о совместимости и перенастройке именно наших приборов, произведенные нашей компанией. Подмотки спидометра, предлагаемые на нашем сайте, являются разработкой нашей компании, выпускаются на собственном производстве и имеют внешний вид как на фото.
Как работают и настраиваются приборы других компаний мы не знаем! Перепрошить чужой прибор мы не можем! Только предложить новый уже со своей технической поддержкой.

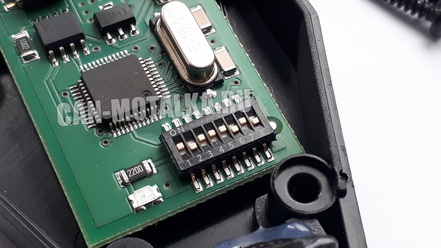

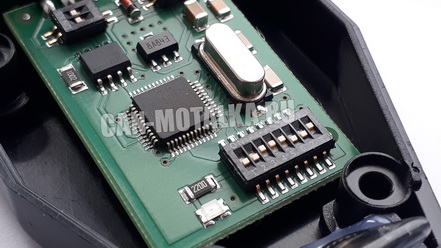

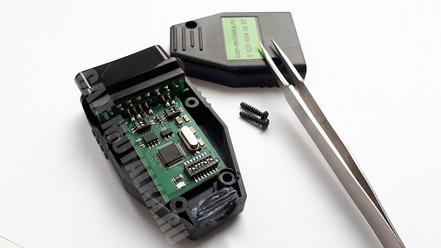

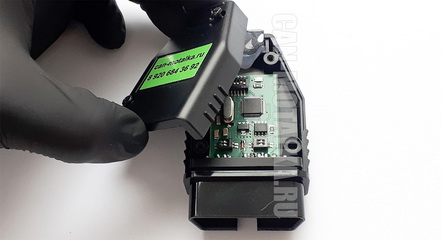

Итак, для перенастройки КАН подмотки (нашей) нужно вскрыть корпус прибора. Внутри на плате приборы расположен 8ми позиционный переключатель. Выставляя определенную комбинацию на этом переключателе, можно настроить моталку спидометра под тот или иной алгоритм.
Например, если выставить переключатели с номерами 3458 вверх к разъему, а остальные вниз, как на фото, то подмотка будет работать в режиме ЛАДА Гранта с АБС.
А если сменить комбинацию на 13457 вверх к разъему, остальные вниз, то получится уже крутилка для Хундай Солярис.
Кан подмотка спидометра спидометра является наиболее универсальным прибором просто потому, что большинство современных автомобилей в работе спидометра используют именно кан технологию. В память микропроцессора, на основе которого и работает крутилка, записано около 200 различных алгоритмов, что позволяет ему покрывать почти все встречающиеся у нас машины.
Как узнать нужную комбинацию переключателей? Вопрос по перенастройке можно задать нашим специалистам, написав сообщение в Ватсап или Вайбер на номер +79206843692. Просьба сразу приложить фото прибора для понимания. Список алгоритмов и кодов постоянно пополняется, кроме того есть очень много тонкостей, связанных с комплектацией автомобиля и с годом его выпуска. Полный список комбинаций не выложен на сайте, т.к. он не понятен для обычного пользователя.
Стоит отметить, что консультация по перенастройке наших приборов абсолютно бесплатна.
Нельзя не упомянуть еще один аспект, который нужно учитывать, говоря про перенастройку подмотки на другой автомобиль. Не во всех автомобилях провода моторной шины кан присутствуют в диагностическом разъеме с завода. Очень часто, особенно на последних моделях, эти провода приходится в этот разъем доводить от приборной панели. Например, всегда ездили на той же Камри, сначала на 40й, потом на 50й, на 55й. Просто переставляли один и тот же прибор в разъем нового авто и «бед не знали». А пришла 70ка. Новый алгоритм, перенастроили, а все равно не работает. И дело как раз в проводах моторной шины кан. С завода в разъеме их нет – нужно доводить вручную. Как это делается, смотрим на видео.
Так и с подмоткой для нового Хундай Санта Фе.
Новый Прадо 150, новый ТЛК200, новый РАВ4, новый КИЯ Сид. Хотя такая штука касается не только последних моделей. Все те же манипуляции всегда нужно было производить на все моделях VW и Skoda. Так что если дали вместо Соляриса VW Поло, смотрим видео.
Кто читал внимательно, убедился, что тонкостей в работе подмотки спидометра очень много. Перенастройка и использование уже приобретенной моталки на другом авто возможна, но есть ряд условий, описанных выше. По всем вопросам возможности перенастройки и непосредственно перенастройки НАШИХ приборов обращайтесь в Ватсап или Вайбер (желательно текстовыми сообщениями) +79206843692. Так же просьба, учитывать разницу во времени. У нас Московское.
Если же у вас вообще нет подмотки спидометра и вы хотите ее приобрести, то с радостью поможем и с этим. Заказать можно:
- Через корзину сайте
- В чате в правом углу, во всплывающем окне
- По БЕСПЛАТНОМУ телефону 8 8002009286 – звонок из любой точки РФ бесплатный
- Через вайбер ватсап +79206843692
Инструкция по осуществлению подмотки спидометра на Газели в домашних условиях
Необходимость подкрутки показаний одометра может произойти по разным причинам, в частности, если речь идет об автомобилях Газель. Принцип работы, неисправности, а также вопрос, как производится подмотка спидометра на автомобиле Газель, будут рассмотрены в статье.
Содержание
[ Раскрыть]
[ Скрыть]
Принцип работы спидометра
Электронный одометр на Газели БизнесПрежде чем рассказать, как подкрутить или наматывать показания одометра, разберемся, в чем заключается принцип работы спидометра на Газель. Принцип функционирования механизма заключается в измерении скорости движения транспортного средства посредством механической связи его стрелки с выходным шкивом редуктора. Последний, получает привод от колес.
Вал может дать истинную меру скорости езды, более точные показатели позволят дать колеса авто. Все потому, что шкив редуктора расположен дальше от КПП и ближе к колесам, а скорость, с которой он вращается, устанавливается в соответствии с конечной скоростью после КПП. Скорость вращения шкива может быть идентичной как на первой, так и на четвертой передаче, но разница в скорости машины может быть колоссальной.
В КПП выходной шкив содержит шестеренку, вращающуюся со шкивом. Шестеренка связана с тросом привода спидометра. В схеме трос является прочным проводом, расположенным внутри защитного прорезиненного кожуха. Один конец троса устанавливается в специальное отверстие и фиксируется на ведущей шестеренке. При вращении шестерни трос вращается вместе с ней.
Второй конец троса подключается к прибору на контрольном щитке. На конце расположен магнит в форме вала, который установлен близко к стальному барабану, но не соприкасаясь с ним. Барабан закреплен на иголке и передает показания на соответствующую шкалу. Когда транспортное средство стоит, игла от троса держится на нулевом уровне благодаря маленькой спиральной пружинке.
Схема для изготовления крутилкиВозможные неисправности устройства
Почему не работает спидометр?
Причин множество, рассмотрим основные:
- Прибор не работает. Проблема заключается в откручивании гаек, которые соединяют гибкий шкив с устройством и трансмиссией, если это так, то их нужно просто закрутить. Неработающий девайс может быть следствием обрыва тросика, если это так, то его придется заменить. В некоторых случаях в Газелях происходит заклинивание валика прибора, тогда ничего не остается, как заменить устройство целиком.
- Стрелка на шкале стала колебаться, могут появиться посторонние звуки. Изначально установите вал прибора, при этом радиус изгиба тросика должен быть не менее 1.5 см. Если причина в ослабшем креплении гибкого шкива к прибору или трансмиссии, гайки фиксации необходимо закрутить до конца. При отсутствии смазки на тросике ее необходимо добавить. Если на месте установки троса на трансмиссии имеются загрязнения, это может спровоцировать колебание стрелки, поэтому грязь следует удалить.
- Регулировка стрелки прибора нарушена — еще один тип неисправности. Если трос установлен неправильно в оболочке габикого вала, его нужно вмонтировать туда заново. Учтите, что упорная втулка в должна быть расположена со стороны трансмиссии.
- Стрелка прибора уперлась в ограничитель и выше не поднимается, это может быть следствием разрыва спиральной пружинки, единственным вариантом будет полная замена.
Устройство для подмотки показаний одометраПодмотка прибора
Так как скрутить спидометр на Газели самому? Подматывать и доматывать показания можно по нескольким схемам, каждую из них рассмотрим в отдельности.
Самодельные способы
Если не знаете, как накрутить спидометр, то можно воспользоваться простым методом, который заключается во вмешательстве в работу одометра. Перед тем, как смотать одометр, приготовьте шило с пинцетом. Необходимо произвести демонтаж приборной панели и частично разобрать ее, открыв стекло и демонтировав одометр. С помощью шила и пинцета производится скручивание пробега в авто. Скрученный одометр устанавливается на место в контрольный щиток и приборка подключается к бортовой сети.
Есть еще способ, который именуется как «колхозный». Как сделать подмотку показаний таким методом? Очень легко — схема намотки подразумевает отключение троса от прибора и подключение через него строительной дрели с функцией реверса. Дрель включается и показания отматываются, здесь все просто.
Готовые варианты
Если являетесь владельцем новой модели, то для подмотки может использоваться готовая крутилка спидометра Газель Бизнес, оборудованных электронным одометром. Как намотать спидометр с таким устройством? В этом нет ничего сложного.
Перед тем, как подмотать показатели, необходимо найти OBD-2 разъем на авто, к которому нужно подключить крутилку:
- Сначала устройство подключите к разъему, зажигание должно быть отключено.
- Активировав необходимый режим, включите зажигание, на крутилке должен загореться световой индикатор, благодаря которому вы сможете регулировать скорость подмотки показаний. Если скорость маленькая или отсутствует, нужно использовать подрежимы.
- После того, как работы по отмотке завершены, сделанный спидометр можно оставить, для этого отключите зажигание и отсоедините крутилку. Нюансы по эксплуатации устройства могут отличаться в зависимости от производителя и девайса, поэтому при его использовании следуйте инструкции.
Загрузка …Видео «Устройство для отмотки спидометра из компьютерного кулера»

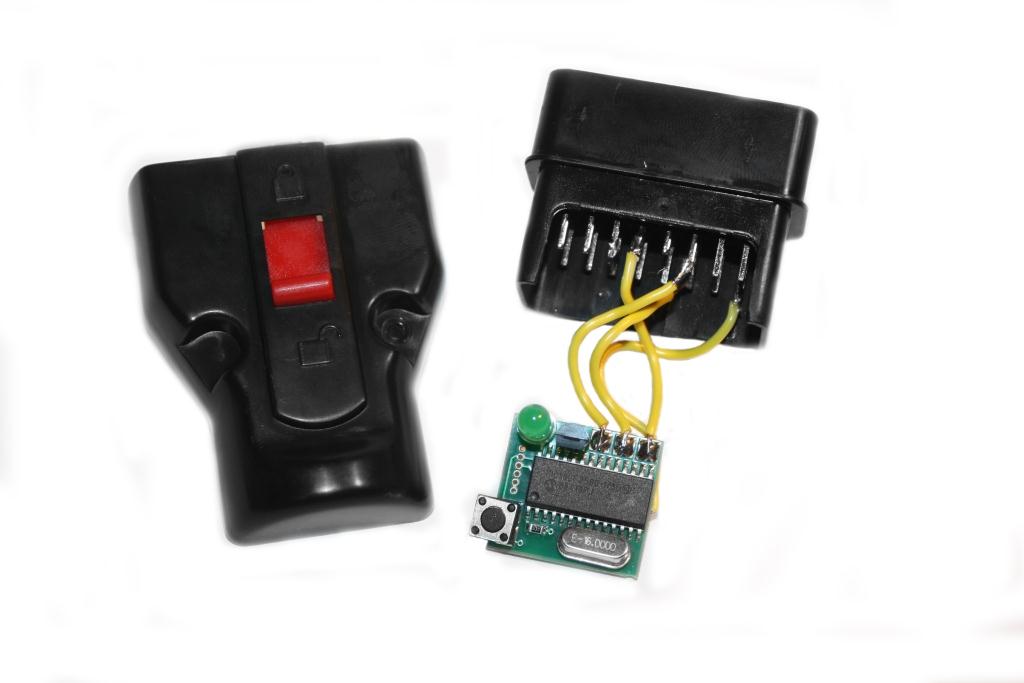

Подмотка CAN спидометра своими руками+ схема
Прибор создан на новейшем современном процессоре STM32 с перспективой общения согласно шине CAN в обмен старого конструктора на PIC18F2580 (Который стал неактуальным технически).Новейший процессор STM32 вмещает в себя протоколы более 400 машин и вы можете составить эту кан подмотку без помощи других!!!
Согласно перечню возможно выбрать к вашему авто нужный протокол из переченя
Данный коструктор специализирован с целью подмотки спидометра (пробега) в плюс а также контроля работоспособности спидомерта (одометра) в машине с бортовым питанием 12 вольт.
Для автомобиля с 24 вольт следует дополнительно без помощи других установить в цепь питания стабилизатор на 12 вольт либо гасящий резистор
Вы сами собираете запчастей подмотку в соответствии с указанной инструкцией и схемы указанных ниже , процессор уже запрограммирован вам необходимо только лишь проверить работоспособность изделия и выбрать из перечня ваше авто.
Блокировки кнопки происходит автоматически после 5 минут беспрерывной работы (когда горит зеленый светодиод) ! количество переключений не ограничено но выдерживайте интервал при подборе нужного авто до 5 минут!
Ручная блокировка также присутствует 1 короткое нажатие на кнопку когда горит зеленый светодиод
Комплектация конструктора имеет 3 варианта Новогодняя скидка * до 10.01.2020
1. полная: все запчасти + OBD2 за 1 шт 1.550 руб 1.450руб*
от 5 шт 1.400 руб 1.300руб*
от 10 шт 1.350 руб 1.250руб*
2. Все запчасти без OBD2 за 1 шт 1.450руб 1.350руб*
от 5 шт 1.350руб 1.250руб*
3. 2 контролера (STM32 трансивер МСР2551)+ плата
1 шт 1.000руб 900руб*
5 шт 900руб 800руб*
от 10шт 800руб 700руб*
4. В сборе 2.500 руб за 1 шт минимальный заказ от 5 штук 2.300 руб*
5. Плата с припаянным процем STM32 +100руб к выбранной комплектации
фото по сборке FOTO MultiCan_3Видео пайка проца STM32
Видео по выбору машины
Видео по наладке и проверке
Видео по блокировки кнопки программирования
Данный прибор предназначен с целью контроля работы электронного одометра.
Прибор является целиком съемным и подойдет для многих современных машин.
Для комфорта настройки в устройстве есть трехцветный RGB светодиод. Каждый цвет светодиода обладает своим значением:
Красный ( первая цифра ) — это сотни, при подключении и наборе моргает красным цветом.
Зеленый ( вторая цифра ) — это десятки, при подключении и наборе моргает зеленым цветом.
Синий ( третья цифра ) — это единицы, при подключении и наборе моргает синим цветом.
При подключении прибора вспышками индицируется настроенный прежде номер машины из списка. К примеру:
RENAULT MEGANE 2 2005 ……………………………………………….132 станет моргать:
одна красная,
три зеленых, а также
две синих вспышки.
Настройка на нужный автомобиль из списка проходит таким способом. Нужно нажать на кнопку и пока удержите её, надо подать питание на устройство.
Загорится красный светодиод, отпускаем кнопку, светодиод потух и кнопкой набираем первую цифру. Через незначительную паузу загорится и потухнет зеленый светодиод, кнопкой жмем на вторую цифру. Снова незначительная пауз, загорелся и потух синий светодиод, кнопкой набираем третью цифру. Незначительная пауза загорится и погаснет желтый светодиод далее проморгает настроенный параметр, вот и все. В случае если значение цифры будет = 0 то нажимать кнопку нет нужды.
Каждое нажатие кнопки индицируется загоранием надлежащего цвета светодиода. Настройка производится быстро и удобно. Для того, чтобы набрать номер 232 надо семь раз нажать на кнопку.
Более подробно о сборке и настройке тут
Инструкция по осуществлению подмотки спидометра на газели в домашних условиях
Подмотка спидометра ГАЗель: Некст, Бизнес, не работает, моталка, сделать подкрутку, 3302, своими руками
Применение электронного управления усложняет задачу подмотки спидометра на ГАЗель Некст. При некорректном вмешательстве возможны поломка или сброс показаний прибора.
При изменении пробега вручную следует учитывать, что обнаружение такого вмешательства дилером станет причиной снятия автомобиля с гарантии.
Применение средств корректировки пробега применяется для незаконного списания топлива, что является поводом для увольнения водителя.
Неисправности и ремонт
Распространенные дефекты устройства:
- Периодически не работает спидометр, стрелка падает до 0, а потом прибор активизируется вновь. Причиной является плохой контакт проводки, идущей от датчика, смонтированного на картере коробке. Возможены дефект или окисление разъема сенсора. Ремонт заключается в проверке цепи, очистке элементов от загрязнений и замене неисправных деталей.
- Обнуление показаний прибора при пробеге 65-66 тыс. км. Причиной дефекта является конструктивная недоработка электронного модуля комбинации приборов. Узел меняется официальным дилером или перепрошивается доработанным программным обеспечением.
- На некоторых машинах наблюдается подергивание стрелки спидометра при движении со скоростью 90-100 км/ч. Неисправность носит конструктивный характер, ремонт узла не производится.
- Некорректное отображение скорости, стрелка хаотично движется по циферблату прибора. При этом происходит увеличение показаний счетчика пробега. Причиной поломки является выход из строя датчика скорости, который требуется заменить. Возможна поломка контроллера внутри комбинации приборов, в этом случае потребуется заменить весь узел.
- Падение стрелки на ограничительный стержень. Дефект возникает из-за поломки возвратной пружины, ремонт заключается в установке новой комбинации приборов.
Как подмотать спидометр
Автомобили ГАЗель оснащались спидометрами нескольких конструкций:
- с механическим приводом всех элементов;
- с электронным приводом индикатора скорости и механическим одометром;
- электронный вариант с жидкокристаллическим экраном.
На ранних машинах ГАЗель, оснащенных механическим измерителем скорости, корректировка осуществляется вращением тросика от электродвигателя.
Подмотать ГАЗель Бизнес с ранними версиями электромеханических измерителей можно при помощи моторчика от вентилятора компьютера.
Питание подается от гнезда прикуривателя, свободный провод с изоляцией зеленого или желтого цвета подключается к колодке (к зеленому проводнику), размещенной выше педали тормоза. После включения зажигания начинает осуществляться подмотка.
Существуют устройства, монтируемые в гнездо прикуривателя. Сигнальный провод подключается к комбинации приборов. Прибор оснащен потенциометром, который позволяет изменять скорость корректировки пробега.
Сделать подмотку для спидометра своими силами можно при знании основ электроники и схемотехники. Такой узел будет работать на машинах ГАЗель-3302, оснащенных электромеханическим спидометром.
В основе самодельной конструкции лежит микросхема 1006ВИ1, используются керамические конденсаторы и сопротивления. Для защиты прибора от ошибочного подключения применяется диод типа КД521, рассчитанный на ток 1А.
Устройство требуется изолировать от воздействия влаги при помощи изоляционной ленты.
Моталка спидометра ГАЗель Бизнес оснащается переключателем, который позволяет включать прибор по мере необходимости. Сигнальный провод подсоединяется в колодку спидометра вместо провода от датчика скорости.
Но в этом случае не происходит корректировки пробега, хранящейся в блоке управления двигателем. Поэтому пользователи врезают подмоточный прибор в разрыв жгута, идущего от сенсора скорости к блоку управления.
В этом случае происходит синхронное изменение значений.
При подкрутке спидометра на ГАЗель Бизнес нельзя превышать скорость 150 км/ч. Недостатком такого прибора является легкость обнаружения контролирующим персоналом. Кроме того, применение средств слежения по данным спутников GPS или ГЛОНАСС позволяет контролировать маршруты и сопоставлять заявленный и истинный пробеги автомобиля.
Из-за особенностей конструкции осуществить подмотку спидометра ГАЗель Бизнес можно только подачей корректирующего сигнала по цифровой CAN-шине.
Значение пробега записывается в 2 блока памяти: управления двигателем и устройства измерения скорости, поэтому требуется синхронное изменение значения. Для этого используется специальное устройство, которое вставляется в диагностический разъем автомобиля.
После установки узла необходимо включить зажигание, после чего начинается автоматическая корректировка пробега в сторону увеличения.
На машинах, оборудованных дизелем Cummins, устройство корректировки пробега устанавливается параллельно заводскому датчику скорости. Работает только при заведенном двигателе, обеспечивая запись параметров в блоки памяти спидометра и силового агрегата.
Возможно «зависание» показаний штатного сенсора, для устранения проблемы необходимо проехать вперед 2-3 м. После этого корректировщик работает без нареканий.
На машинах с цифровым тахографом могут быть проблемы с работой устройства, рекомендуется отключение коммутирующего провода от спидометра.
Как правильно делается подмотка спидометра на ГАЗелях Некст и Бизнес Ссылка на основную публикацию
Источник: https://SpecMahina.ru/gazel/podmotka-spidometra-nekst.html
Как скрутить спидометр на Газели. Подмотка спидометра Газель, моталка, крутилка, намотка
Как скрутить/отмотать спидометр на Газели
Газель по праву считается одной из самых популярных машин на отечественном автомобильном рынке. Чаще всего ее используют для грузовых перевозок малогабаритных объектов и сыпучих смесей, таких, как песок, цемент, щебень и глина.
Газель является продукцией Горьковского автомобильного завода и выпускается с 1994 по 2010 годы. Сейчас разберемся как скрутить/отмотать/накрутить/намотать спидометр в Газели. Люди придумали этому много названий — крутилка спидометра, моталка, намотка, подмотка, подкрутка, т.
е. наш Русский народ весьма изобретателен.
[y1]
Скрутить/отмотать спидометр на Газели
Выгода и практичность автомобиля Газель состоит в том, что купить запчасти к ней можно практически на каждом автомобильном рынке или магазине запчастей. К примеру, если у вас поломался спидометр, вы можете пойти на рынок и купить себе новый.
Это является одним из главных преимуществ Газели по сравнению с импортными моделями грузовиков. Иногда бывают ситуации, когда необходимо скрутить километраж пробега в меньшую сторону. Чаще всего это делается во время перепродажи газели, чтобы получить за нее больше денег.
Чтобы скрутить/отмотать спидометр Газели, снимите его коробку, доберитесь до электромотора и посредством троссика начните его скручивать.
Это очень кропотливая и длительная процедура. Так что наберитесь терпения и скрутите то количество километров, которое вам нужно. Затем снимите стеклянный щиток, который защищает спидометр от механических воздействий, разберите его и аккуратно перекрутите ролики, показывающие километраж, вручную на нужное вам значение.
[y1]
Если ваша газель имеет электронный спидометр, то вышеописанным способом накрутку вряд ли удастся осуществить. Для этого народные умельцы изобрели специальный прибор, который поможет вам решить эту проблему. Подключите плюс и минус к электрической цепи, сигнальный провод пустите непосредственно к спидометру.
Таким образом, можно ускорять и замедлять скорость накрутки. При этом электронный спидометр на Газели никак не пострадает и при надлежащем уходе прослужит вам еще долгие годы. Будьте осторожны, так как использование подобного контроллера накрутки километража противоречит уставу некоторых транспортных компаний.
Так что вас могут не только уволить, но и посадить в тюрьму.
Подавляющее большинство современных газелей оснащено электронными спидометрами, так что вам все-таки придется раскошелиться на покупку прибора, контролирующего наматывание километража. Обычно накрутка спидометра осуществляется с целью увеличить или наоборот, уменьшить километраж, который прошел автомобиль со времени его купли/продажи.
Источник: http://OtvetKak.ru/cars-motorcycles/kak-skrutit-spidometr-na-gazeli.html
Инструкция по осуществлению подмотки спидометра на Газели в домашних условиях
Необходимость подкрутки показаний одометра может произойти по разным причинам, в частности, если речь идет об автомобилях Газель. Принцип работы, неисправности, а также вопрос, как производится подмотка спидометра на автомобиле Газель, будут рассмотрены в статье.
Принцип работы спидометра
Прежде чем рассказать, как подкрутить или наматывать показания одометра, разберемся, в чем заключается принцип работы спидометра на Газель. Принцип функционирования механизма заключается в измерении скорости движения транспортного средства посредством механической связи его стрелки с выходным шкивом редуктора. Последний, получает привод от колес.
Вал может дать истинную меру скорости езды, более точные показатели позволят дать колеса авто.
Все потому, что шкив редуктора расположен дальше от КПП и ближе к колесам, а скорость, с которой он вращается, устанавливается в соответствии с конечной скоростью после КПП.
Скорость вращения шкива может быть идентичной как на первой, так и на четвертой передаче, но разница в скорости машины может быть колоссальной.
В КПП выходной шкив содержит шестеренку, вращающуюся со шкивом. Шестеренка связана с тросом привода спидометра. В схеме трос является прочным проводом, расположенным внутри защитного прорезиненного кожуха. Один конец троса устанавливается в специальное отверстие и фиксируется на ведущей шестеренке. При вращении шестерни трос вращается вместе с ней.
Второй конец троса подключается к прибору на контрольном щитке. На конце расположен магнит в форме вала, который установлен близко к стальному барабану, но не соприкасаясь с ним. Барабан закреплен на иголке и передает показания на соответствующую шкалу. Когда транспортное средство стоит, игла от троса держится на нулевом уровне благодаря маленькой спиральной пружинке.
Схема для изготовления крутилки
Возможные неисправности устройства
Почему не работает спидометр?
Причин множество, рассмотрим основные:
- Прибор не работает. Проблема заключается в откручивании гаек, которые соединяют гибкий шкив с устройством и трансмиссией, если это так, то их нужно просто закрутить. Неработающий девайс может быть следствием обрыва тросика, если это так, то его придется заменить.
В некоторых случаях в Газелях происходит заклинивание валика прибора, тогда ничего не остается, как заменить устройство целиком.
- Стрелка на шкале стала колебаться, могут появиться посторонние звуки. Изначально установите вал прибора, при этом радиус изгиба тросика должен быть не менее 1.5 см.
Если причина в ослабшем креплении гибкого шкива к прибору или трансмиссии, гайки фиксации необходимо закрутить до конца. При отсутствии смазки на тросике ее необходимо добавить. Если на месте установки троса на трансмиссии имеются загрязнения, это может спровоцировать колебание стрелки, поэтому грязь следует удалить.
- Регулировка стрелки прибора нарушена — еще один тип неисправности. Если трос установлен неправильно в оболочке габикого вала, его нужно вмонтировать туда заново. Учтите, что упорная втулка в должна быть расположена со стороны трансмиссии.
- Стрелка прибора уперлась в ограничитель и выше не поднимается, это может быть следствием разрыва спиральной пружинки, единственным вариантом будет полная замена.
Устройство для подмотки показаний одометра
Подмотка прибора
Так как скрутить спидометр на Газели самому? Подматывать и доматывать показания можно по нескольким схемам, каждую из них рассмотрим в отдельности.
Самодельные способы
Если не знаете, как накрутить спидометр, то можно воспользоваться простым методом, который заключается во вмешательстве в работу одометра. Перед тем, как смотать одометр, приготовьте шило с пинцетом.
Необходимо произвести демонтаж приборной панели и частично разобрать ее, открыв стекло и демонтировав одометр. С помощью шила и пинцета производится скручивание пробега в авто.
Скрученный одометр устанавливается на место в контрольный щиток и приборка подключается к бортовой сети.
Есть еще способ, который именуется как «колхозный». Как сделать подмотку показаний таким методом? Очень легко — схема намотки подразумевает отключение троса от прибора и подключение через него строительной дрели с функцией реверса. Дрель включается и показания отматываются, здесь все просто.
Готовые варианты
Если являетесь владельцем новой модели, то для подмотки может использоваться готовая крутилка спидометра Газель Бизнес, оборудованных электронным одометром. Как намотать спидометр с таким устройством? В этом нет ничего сложного.
Перед тем, как подмотать показатели, необходимо найти OBD-2 разъем на авто, к которому нужно подключить крутилку:
- Сначала устройство подключите к разъему, зажигание должно быть отключено.
- Активировав необходимый режим, включите зажигание, на крутилке должен загореться световой индикатор, благодаря которому вы сможете регулировать скорость подмотки показаний.
Если скорость маленькая или отсутствует, нужно использовать подрежимы.
- После того, как работы по отмотке завершены, сделанный спидометр можно оставить, для этого отключите зажигание и отсоедините крутилку.
Нюансы по эксплуатации устройства могут отличаться в зависимости от производителя и девайса, поэтому при его использовании следуйте инструкции.
Источники: http://avtozam.com/gaz/gasel/podmotka-spidometra-svoimi-rukami/
Источник: http://master-informa.ru/obzory/tekhno/43979-instruktsiya-po-osushchestvleniyu-podmotki-spidometra-na-gazeli-v-domashnikh-usloviyakh
Инструкция по подключению и эксплуатации. Подготовка устройства к работе
Источник: http://auto-dnevnik.com/docs/index-1683.html
Последам одного поиска (2 истории)
2018-11-16
Генератор Генератор 371.3701 Схема соединений генератора 371.3701 Генератор 9412.3701 На двигателе ВАЗ-21213 устанавливается генератор типа 371.3701, на двигателе ВАЗ-21214 – типа 9412.3701.
Эти генераторы конструктивно схожи и представляют собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения.
Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем. Техническая характеристика генератора…
2018-11-14
Содержание страницы В 2001 году ВАЗ-2121 прошел очередной рестайлинг, касающийся исключительно силовой установки. Если точнее – то топливной системы.
Вместо карбюратора «Солекс» автомобиль получил инжекторную систему впрыска – это не только позволило снизиться расход топлива, но и незначительно повысило мощность и крутящий момент – у ВАЗ-21214 он составляет 83 л.с. и 129 Нм против 82 л.с. и 125 Нм у ВАЗ-21213.
Автомобиль оснащается 4-цилиндровым 8-клапанным мотором объемом 1.7 литра, развивающим мощность 83 л.с. и крутящий момент в 129 Нм. Вместо карбюратора установлена…
2017-12-22
Страница 1 из 2 Российский внедорожник Нива завоевал свою популярность не только в России, но и за ее пределами. Недорогой и простой в обслуживании автомобиль, который с успехом эксплуатируется при любых погодных условиях как на крайнем севере так и на юге.
Нива ВАЗ-2121 и его модификации повышенной проходимости. Все колеса — постоянно ведущие (неотключаемый полный привод), есть режим блокировки межосевого дифференциала. Кузов — несущий, цельнометаллический, сварной. Р ис.
1 Двигатель — четырехцилиндровый, рядный, бензиновый, четырехтактный;…
2017-12-17
Я уже во многих статьях моего сайта упоминал про наши «чудесные» гидрокомпенсаторы старого образца. Поясню сразу чтобы не было недопонимания вопроса.
Я не противник гидрокомпенсаторов и не враг прогресса )) Но в данном двигателе они являются лишними, по причине чисто технических параметров. Самый главный из которых это давление масла в магистрали. Напомню еще раз, для сторонников гидрокомпенсаторов на ЭТОМ движке.
Мы имеем в основе двигатель Фиат, разработки 60-хх годов прошлого века. Первоначальным объемом 1.1л. И все агрегаты и параметры были…
2017-12-17
После публикации моей статьи на тему сальников для Нивы, посыпались просьбы написать то же самое в отношении подшипников и датчиков на двигатель 21214, который ставится на Нивы, Нивы-М, крокодилы и ШНивы.
Начну потихоньку рассказывать о «беспроблемных» датчиках, то есть тех, которые ставишь и забываешь о них очень надолго. Несколько общих слов. Почему вообще возник этот вопрос? Приведу как пример: такая фигня как датчик положения дроссельной заслонки (ДПДЗ).
Так как электроника нашего инжектора взята полностью с переднеприводных собратьев, а их…
2017-12-17
Такие элементы, как датчик скорости ВАЗ 21214, можно заменить без особого труда. Этот и другие определители параметров систем и регуляторы представляется возможным быстро поменять своими руками. О том, как это сделать, вы узнаете из нашей статьи.
Характеристика и особенности замены регуляторов На такой продукции отечественной автомобильной промышленности, как УАЗ и Нива, разнообразные датчики нужны для передачи информации на приборную панель. Также некоторые из них выполняют дополнительные функции.
И каждый имеет свои особенности демонтажа…
2017-12-12
Заголовок ВАЗ 21214 является широко распространённым внедорожным отечественным автомобилем. Хотя это не и не первый автомобиль, который имеет привод на все четыре колеса, но он первый в котором достаточно комфортно.
Преимущественно салон там с других Жигулей, но это все же лучше, чем в ГАЗ 69 и УАЗ 69, где салон максимально спартанский. В Нива 2131 реализованы все насущные наработки по улучшению электрооборудования и модернизации всех узлов автомобиля.
Здесь же была реализована, и установка двигателя инжектор, который позволил значительно увеличить…
2017-12-09
Заголовок В автомобиле ВАЗ 21214 (инжектор) генератор — это синхронная машина переменного тока. Напряжение регулируется электронным путем. Встроен выпрямитель. Имеет правосторонний тип вращения.
Максимальное значение выдаваемого тока равняется примерно 80А, при напряжении 13,2-14,7 В. При помощи 4-х болтов осуществляется крепление крышки со статором. Подшипники, благодаря которым осуществляется вращение вала, вмонтированы в болты.
Они набиты смазкой, которая прослужит до окончания срока эксплуатации. Осуществить замену переднего подшипника…
2017-06-15
Содержание статьи Детонация в двигателе внутреннего сгорания – явление не только неприятное, но и опасное. Вызвано оно, как правило, некачественным топливом, или же сбоями в системе зажигания.
Низкое октановое число бензина, а также нарушение угла опережения зажигания приводят к тому, что топливная смесь не воспламеняется от искры свечи, а самопроизвольно взрывается в цилиндре в конце такта сжатия.
Этот процесс сопровождается высокими ударными нагрузками на все без исключения элементы поршневой группы. Самым известным признаком детонации…
Источник: http://mazda-toyota.ru/index/2011216677-instrukciya-po-osuschestvleniyu-podmotki-spidometra-na-gazeli-v-domashnih-usloviyah/
| Намотчик по CAN-шине. Инструкция по подключению и эксплуатации. Подготовка устройства к работе: Перед началом использования, устройство необходимо подготовить для автомобиля, с которым оно будет использоваться. Первоначально устройство поставляется настроенным на 1 режим. Как переключить режим работы устройства описано далее: – Подключите намотчик к диагностическом разъему автомобиля (Зажигание выключено). Индикатор устройства отобразит номер режима. – Включите зажигание. Индикатор устройства загорится постоянно. Показания одометра начнет увеличиваться. Контролируйте скорость намотки по счетчику основного или суточного пробега. Если скорость намотки мала или не мотает совсем, переключите подрежим устройства (кратковременно нажимая кнопку) и снова контролируем скорость намотки. Всего можно переключить до 8 режимов. При переключении подрежима кратковременно гаснет индикатор. Подрежимы переключаются последовательно по кольцу.
Описание использования: Подключите устройство к диагностическому разъему автомобиля. Включите зажигание или заведите двигатель, когда индикатор устройства загорится постоянно, контролируйте скорость намотки по счетчику пробега. Не используйте устройство намотки на движущемся автомобиле! Получив нужные показания счетчика пробега, выключите зажигание и отключите устройство от автомобиля. Описание работы: При подключении намотчика одометра к диагностическому разъему индикатор крутилки загорится на 3 секунды, показывая, что питание присутствует, и она начинает работу. Далее индикатор гаснет на 2 секунды и начинает быстро с интервалом 0,5 секунды отображать номер режима работы. После намотчик проверяет CAN шину данных автомобиля и делает следующее:
Всего в устройстве 8 подрежимов, переключающихся по кольцу, последний выбранный подрежим запоминается. С помощью переключения подрежимов можно выбрать оптимальную скорость намотки одометра. Работа намотки контролируется по основному или суточному пробегу. В Рено Fluence только по основному пробегу. Через 1-5 часов суммарной работы намотчика одометра переключение типа автомобиля и подрежимов работы блокируется. Для разблокировки устройства при необходимости использования намотчик на другом автомобиле, необходимо обратиться к продавцу. Разблокировка всех устройств намотки платная. Переключение режимов: Для того, чтобы выставить нужный режим работы, необходимо подключить намотку спидометра к автомобилю или подать питание (4-контакт масса и 16-контакт +12в) и, пока горит индикатор, нажать и удерживать кнопку устройства. Удерживая кнопку, дождаться, когда индикатор начнет мигать с паузой в 1 сек. Количество миганий соответствует номеру режима. Когда индикатор мигает нужное количество раз, необходимо отпустить кнопку устройства.
Переключение подрежима: Переключение подрежима осуществляется кратковременным нажатием на кнопку (только когда зажигание включено и индикатор горит постоянно). Переключение подрежима подтвердит индиактор (отключится на 0,25 сек). В намотке используется до 8 подрежимов, переключающихся по кольцу. Настройка для Renault Fluence: Подключите устройство намотки к диагностическому разъему в центральной консоли (зажигание выключено, двери закрыты). Проверьте, чтобы индикатор отобразил 13 режим. Включите зажигание (нельзя заводить двигатель!!!) и контролируйте увеличение пробега по основному счетчику пробега. Если пробег не увеличивается или увеличивается и возвращается на место, переключите на следующий подрежим. Опять проверьте работу намотчика. Желательно между проверками на каждом из подрежимов после намотки отключить минусовую клемму от АКБ на 1 минуту или проехать 2-3 км.
Таблица соответствия режимов автомобилю:
В автомобилях Audi, VW, Skoda, Mercedes, BMW, MitsubishiиавтомобиляVolvo до 2004 года необходимо вывести два провода с моторной шины CAN в свободные контакты диагностического разъема. При необходимости обратитесь к специалистам. Устранение неисправностей: 1. Индикатор на устройстве не загорается.
2. Индикатор загорается, отображает номер режима и больше не горит
3. Индикатор отображает номер режима и далее кратковременно моргает
4. Индикатор после включения зажигания горит постоянно, а пробег не увеличивается
|
