Датчик включения вентилятора чери амулет где находится: Чери Амулет кипит, не включается вентилятор охлаждения
Содержание
Чери Амулет кипит, не включается вентилятор охлаждения
Одной из серьезных проблем в работе двигателяЧери Амулет является перегрев силового агрегата. Решить ее позволяет система охлаждения, одной из составляющих которой становится вентилятор.
Основным назначением вентилятора охлаждения является создание достаточного потока воздуха для эффективного остужения радиатора.
Это позволяет поддерживать допустимую температуру охлаждающей жидкости, что в свою очередь обеспечивает поддержку рабочей температуры двигателя.
Сегодня наиболее распространенным вариантом является использование электрических вентиляторов охлаждения в Чери Амулет.
По сути, конструкция достаточно простая – крыльчатка приводится в действие с помощью электродвигателя.
Такой вариант является наиболее эффективным, простым, дешевым и надежным.
При этом вентилятор охлаждения не работает беспрерывно. Он приводится в действие при необходимости – получении информации электроникой автомобиля о перегреве антифриза или двигателя.
Только после этого происходит автоматический запуск вентилятора, что позволяет стабилизировать ситуацию.
Особенно важным является наличие вентилятора при длительных простоях в пробках, когда двигатель остается в рабочем состоянии, но отсутствует обдув радиатора потоком воздуха. Именно в таких ситуациях обычно и включается в работу. В отдельных случаях может потребоваться работа устройства в жаркую погоду или при длительных поездках.
Обычно проблемы с работой вентилятора охлаждения Чери Амулет возникают по таким причинам:
Проблемы с датчиками температуры.
Сгорает электродвигатель.
Проблемы с тумблером переключения режимов.
Поломка крыльчатки или ее неправильная установка.
В большинстве случаев проблемы удается решить путем замены вышедшей из строя детали. Особых проблем с этим, как правило, не возникает.
Восстановление работоспособности вентилятора Чери Амулет – поиск причины поломки и ее устранение
Для того чтобы восстановить работоспособность узла необходимо обнаружить причину возникновения неполадки. Только после этого следует подготовить требуемые детали, а также небольшой набор инструментов для осуществления замены.
Для восстановления работоспособности вентилятора охлаждения Чери Амулет выполняем такие действия:
Проводим тщательную проверку автомобиля.
В частности, было обнаружено, что залеплено одно из отверстий, которое по факту должно оставаться открытым.
Также проверяем работоспособность клапана, устанавливая манометр.
Клапан в крышке должен сработать при достижении давления в 1,4.
Однако клапан срабатывает на отметке в 0,8.
Это достаточно мало, что и приводит к тому, что вентилятор Чери Амулет вовремя не включается, поскольку жидкость закипает раньше, чем успевают срабатывать датчики.
Соответственно, температура растет достаточно быстро.
С большей долей вероятности причина в пробке. Однако могут проявиться и другие факторы.
Следует тщательно осмотреть остальные ключевые точки системы охлаждения, особенно отвечающие за работу вентилятора.
После нагревания двигателя начало заметно раздувать патрубок.
Заменили старую пробку на новую.
После чего снова проверяем работоспособность всей системы охлаждения Чери Амулет.
В этот раз с преждевременным сбрасыванием давления проблем не возникло.
Однако вентилятор все равно не запускается.
Даже при достижении красной зоны на температурных датчиках включение не произошло.
Пришлось принудительно включать кондиционер, чтобы произошло снижение температуры охлаждающей жидкости.
Пришлось подключать ПК.
По показателям приборной панели двигатель Чери Амулет уже закипал.
Однако ПО не показывало ошибок, а температура двигателя указывалась на отметке в 30 градусов.
Проблема оказалась в температурном датчике.
Пришлось снимать его в одном месте и мерять сопротивление.
Показатель составил 2,1 кОм.
Это и привело к тому, что датчик не предоставлял правильную информацию.
Вместо датчика было выставлено переменное сопротивление и определенная температура.
После этого вентилятор охлаждения заработал.
Провели замену датчика температуры, после чего проблема окончательно исчезла.
Теперь вентилятор Чери Амулет срабатывает где-то при 90 градусах.
Обычно при возникновении проблем с вентилятором на данной модели куда сложнее найти причину поломки, нежели в дальнейшем устранить ее. В большинстве случаев замену поврежденной детали можно провести в течение часа.

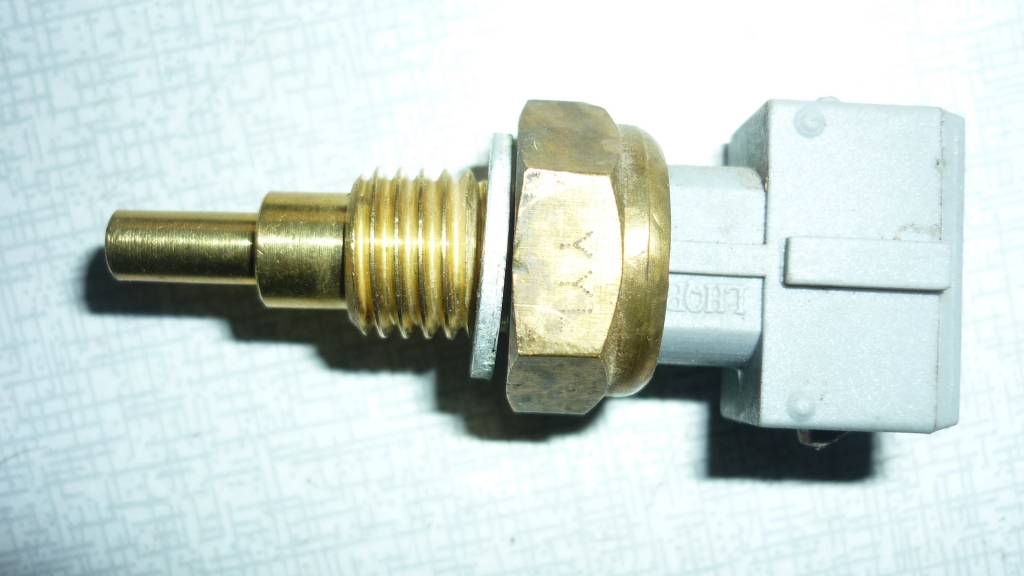

Датчик включения вентилятора /QQ на Чери Амулет A11-1305011-Chery — 166 грн. . ID 44696
Гарантировано отправим — 9 лет на рынке! • Качественно • Быстро • Надежно.
✔ Отличное предложение от магазина ТМ «Asia Centr»: Датчик включения вентилятора /QQ Чери Амулет с артикулом A11-1305011.
⚠️ ™АЗИЯ ЦЕНТР — зарегистрированная торговая марка в Украине, что гарантирует безопасность покупки!
✔ Качественные запчасти Чери Амулет с доставкой 1 — 2 дня в любую точку Украины.
Проверенные производители и поставщики запчастей Чери Амулет
Применяется для устранения неисправности в группе — электрика.
Соответствует всем требованиям производителя — Chery.
Датчик включения вентилятора /QQ по доступной цене — 166 грн. за 1 шт
Работаем только с проверенными поставщиками!
Вы можете на все 100% положиться на наш многолетний опыт!
Всегда поможем Вам подобрать необходимые комплектующие и предоставим бесплатную консультацию по любым вопросам подбора.
⚡ Будьте внимательны! Запчасти на китайские авто НЕ подбираются по VIN коду автомобиля! Такой подбор может сделать только специалист, который знает автомобили из Китая наизусть! Советуем осторожно выбирать продавца автозапчастей!
Почему стоит купить запчасть Датчик включения вентилятора /QQ A11-1305011 в ™Азия-Центр?
Качественная структура материала, хорошо установится и позволит легко выполнить плановое сервисное обслуживание Chery Amulet любых годов выпуска, что гарантирует надежность и долгий срок службы.
Оригинальный код: A11-1305011 полностью соответствует каталожному номеру производителя и применяется для технических ремонтов.
Оплата на официальные реквизиты ФЛП р/с ПАО КБ «ПриватБанк».
Обмен или возврат товара на протяжении 14 дней с момента покупки.
Очень грамотная консультация по подбору нужных позиций к Чери Амулет.
✔ Гарантируем возврат денег, если вам заказанные запчасти — Датчик включения вентилятора /QQ окажутся не нужными в процессе ремонта.
✔ Чтобы заказать без посредников на прямую со склада в городе Киев, Запорожье или в Одессе. Просто оставьте заявку! Огромный выбор и быстрый подбор ждет вас! Возможность самовывоза в Днепре и Харькове.
✔ Не нашли нужную деталь? Аналоги ведущих мировых брендов или оригинальные запчасти на китайские авто Чери Амулет вы сможете найти и купить в нашем каталоге. Мы сделаем лучшее предложение по соотношению цены и качества!
⚡ Если у вас есть пожелания или замечания по поводу работы сайта, сообщите, пожалуйста, об этом через форму обратной связи в разделе контакты.
В связи с постоянным обновлением ассортимента и нестабильностью курса валют цены на сайте могут отличаться от указанных. Пожалуйста, уточняйте цены у менеджера во время заказа. Надеемся на ваше понимание.
Какие датчики стоят на Чери Амулет
В Чери Амулет большое количество датчиков, как и на всех автомашинах этого класса. Они несут громадную функциональную нагрузку, обеспечивают исправность и нормальную бесперебойную работу систем транспортного средства, а также безопасность и удобство размещения людей во время движения. Все датчики Чери Амулет различны по своим техническим параметрам, по особенностям работы и назначению. Благодаря постоянному развитию технологий и электроники они выполняются из высокотехнологичных сплавов и пластика, отличаясь высоким уровнем надёжности.
Несмотря на это иногда возникают ситуации, когда автовладельцу следует знать о том, где они находятся и что из себя представляют. Это бывает, когда устройство выработало свой ресурс и нуждается в замене. Способы проверки исправности или поломки датчиков различны. Чтобы проверить ДПДЗ, например, следует замерить напряжение между выводами.
20%-ное несоответствие с заводскими данными свидетельствует о его сбое. Для проверки кислородного датчика отключается разъем и измеряется сопротивление нагревателя. Получившийся результат должен соответствовать 0,5-10 Ом в зависимости от модели. Точные значения можно посмотреть в инструкции. Для замены датчика не стоит обращаться в сервисный центр: они легко меняются даже начинающим автолюбителем самостоятельно.
Датчики Чери Амулет: виды
Приборы измерения разделяются на:
Осуществляющие контроль и диагностику тормозов и рулевого управления, обеспечивающие безопасность движения.
Осуществляющие контроль за целостностью трансмиссии, мотора, подвески и шин.
Осуществляющие контроль за защитными функциями автомашины, отвечающие за комфортабельность поездки.
10 самых важных устройств-измерителей Чери Амулет:
температуры;
коленвала;
расхода воздуха;
датчик кислорода Чери Амулет;
дроссельной заслонки;
давления масла;
детонации;
угла поворота распредвала;
Датчики АБС/ABS;
Датчик уровня топлива.
Полный список датчиков на чери амулет
К датчикам управления силовым агрегатом относятся:
измерители положения и скорости автомашины;
воздушный датчик;
обеспечивающие контроль давления;
температурные;
контролирующие работу мотора и топливной системы.
Датчик температуры Чери Амулет: какие бывают
Температурные измерители необходимы для контроля над правильной работой многих систем. Датчик температуры охлаждающей жидкости — это резистор, сопротивление которого меняется вместе с температурными колебаниями. Когда температура низкая — сопротивление устройства высокое, температура высокая — сопротивление уменьшается. ЭБУ определяет температуру жидкости по этим данным. Работа этого чувствительного устройства основана на преобразовании сопротивления входа при даже незначительных колебаниях температуры в окружающей среде. Измеритель определяет время и команду, после которой начинает работать вентилятор охлаждения.
Прибор слежения за температурой масла используется для правильной эксплуатации и бесперебойного функционирования мотора. Он размещается на цоколе масляного фильтра.
Датчик температуры впускного воздуха — это также термистор: повышается температура — снижается электрическое сопротивление измерителя. По этой информации контроллер управляет расходом топлива.
Датчики давления Чери Амулет
Важным измерителем давления Чери Амулет является устройство слежения за абсолютным давлением воздуха во впускном трубопроводе движка. Он расположен непосредственно в отсеке мотора. Это 4 резистора, которые наклеены на сжимающуюся/растягивающуюся диафрагму. Прибор фиксирует изменение давления, которое происходит при изменении значений нагрузки, преобразуя его в напряжение выхода. ЭБУ обрабатывает полученные данные, которые дальше передаются по цепи. В зависимости от вариативности фиксируемых показаний ЭБУ координирует продолжительность подачи топлива.
Датчик давления масла Чери Амулет: как работает
Это устройство на Чери Амулет относится к мембранному типу. Оно находится в цилиндрическом блоке силового агрегата. Масло оказывает давление на определенную сторону мембраны. Общее сопротивление сенсора фиксирует уровень её прогиба.
Датчики положения и скорости
Датчик скорости Чери Амулет находится на АКПП. Его принцип работы основан на физическом эффекте Холла.
В эту же группу относится датчик положения дроссельной заслонки, который размещен сбоку дроссельного узла и стыкуется с осью заслонки. С одной стороны этого измерительного прибора находится плюс напряжения питания, с другой стороны он соединяется с массой. Когда происходит поворот заслонки, сразу меняется напряжение у измерителя на выходе. Отслеживая эту информацию, ЭБУ регулирует подачу топлива.
Датчик кислорода Чери Амулет
Лямбда зонд Чери Амулет находится около выпускного коллектора, рядом с рулевой рейкой. Он подсчитывает количество кислорода в выпускном коллекторе и является важной частью электронной системы управления мотором. Благодаря этому устройству измерителю также регулируется подача топлива.
Содержащийся в выходных газах кислород действует на датчик концентрации кислорода, чем создает разность потенциалов на выходе. По этому показателю можно определить идет на выходе бедная или богатая смесь. Отслеживая напряжение на выходе, контроллер фиксирует, какую команду по регулировке состава отправлять на форсунки. Если фиксируется маленькая разность потенциалов, то есть смесь бедная, то контроллер скомандует её обогащение; если разность значительна, то есть смесь хорошо обогащена, скомандует принудительное обеднение.
Датчик коленвала
Это устройство необходимо для синхронизации блока управления с ВМТ поршней первого и четвертого цилиндров. При вращении коленвала зубья меняют магнитное поле измерительного устройства, передавая импульсы напряжения. По его сигналам ЭБУ фиксирует частоту вращения коленвала, передавая импульсы на форсунки.
На Чери Амулет установлены также датчик расхода топлива, фаз, измеритель детонации. От них зависит безопасность и плавность движения вашей автомашины. Также на Чери Амулет стоят устройства, обеспечивающие комфорт поездки на автомашине: датчик-выключатель освещения багажника, салона, стоп-сигнала, а также измеритель давления в шинах и много других. Высокотехнологичные устройства отвечают за правильное функционирование многих механизмов, серьезно облегчают уход за ТС, своевременно оповещают о необходимости прохождения диагностического сервисного осмотра.
Все датчики выведены на приборную панель автомобиля в виде значков индикаторов. Когда автомобиль заводится датчики ярко вспыхивают, горят несколько секунд и гаснут. Если же какой-то датчик остался гореть красным или желтым цветом или мигать, значит следует разобраться с причиной происходящего. Вспомнить, что это за датчик, о чем он сигнализирует (все это можно посмотреть в технической документации машины или в интернете) и при необходимости обратиться в сервисный центр или решить проблему самому. В современном автомобиле находится просто огромное количество датчиков и индикаторов, поэтому молодые водители сначала теряются во всем обилии поступающей информации. С увеличением практики вождения это проходит.
Не работает вентилятор охлаждения Чери Амулет А11, А15
Неправильная работа системы охлаждения двигателя Чери Амулет иной раз оборачивается серьезной поломкой. Весьма широкое распространение получил случай, когда вентиляторы принудительного обдува не срабатывают при циркуляции антифриза по большому контуру, через радиатор. Из-за этого может взорваться радиатор!
Автомобиль Чери Амулет использует двойной вентилятор. Лопастные крыльчатки крепятся на общей рамке. Включение вентиляторов происходит по команде датчика температуры охлаждающей жидкости. Лопасти начинают обдувать радиатор при нагреве антифриза до температуры 95-97 С.
Если вентиляторы не включаются при нагреве антифриза до кондиции, проблема может быть заключена в следующем:
Поломка датчика температуры
Обрыв проводки
Сгорели вентиляторы
Перегорели предохранители или реле
Перед ремонтом вентиляторов их нужно попробовать запустить принудительно. Для этого существует несколько способов:
Запустить двигатель и включить кондиціонер.
Запустить двигатель и отключить проводную колодку от датчика температуры.
Наилучшим вариантом принудительного включения вентиляторов Chery Amulet является, конечно же, отключение питания от датчика температуры антифриза. В этом случае вентиляторы автоматически переходят в аварийный режим работы, они начинают вращаться.
Если вентиляторы не включатся, значит нужно проверить блок предохранителей вентиляторов. Данный блок находится рядом с вентиляторами. Место расположение показано на фото ниже. Нужно проверить как предохранители, так и реле.
Если защита целая, значит скорее всего произошел обрыв проводки. Но проблема может быть и в разъемах питания вентиляторов. Дополнительно вентиляторы могут плохо включаться из-за высокого износа щеток.
Как снять вентиляторы охлаждения радиатора Чери Амулет
Рамка вентиляторов крепится поверх основного радиатора охлаждения. Доступ к вентиляторам ничем не ограничен. Единственное что, так это мастеру придется работать в ограниченном пространстве, из неудобного положения. Вентиляторы снимаются сверху, со стороны капота.
Отключаем питание вентиляторов Чери Амулет. Всего 2 проводные колодки. Каждый из разъемов защищен фиксатором. Как понятно, чтобы отключить такой разъем, нужно предварительно отодвинуть фиксатор.
Перед отключением питания вентиляторов рекомендуется снять мунсовую клемму с аккумуляторной батареи.
Откручиваем болты вентилятора. Всего 6 точек фиксации: 2 слева, 2 по центру и 2 справа. Для откручивания крепежа следует использовать головку на 10.
Демонтируем вентиляторы Чери Амулет.
Отсоединение рамки с вентиляторами дает возможность провести сервисное обслуживание узла. Сервис вентиляторов предполагает чистку лопастей от пыли и замену электрощеток.
Если какой-то из вентиляторов сгорел, то можно провести замену нерабочего моторчика на новый аналог. Но для этого нужен будет донор. В интернет-магазинах автозапчастей можно купить одинарный вентилятор (лопасти + моторчик). Артикул одинарного вентилятора Чери Амулет: A15-1308010-01-eco.
Как снять радиатор охлаждения Чери Амулет
Если избыточное давление антифриза разорвало радиатор, то придется проводить замену лопнувшего теплообменника.
Чтобы подобраться к радиатору, нужно предварительно снять вентиляторы. Этот процесс подробно описан выше.
Сливаем охлаждающую жидкость. Обратите внимание, на оригинальном радиаторе Чери Амулет нет сливной пробки. Для слива антифриза нужно снять возвратный патрубок, который расположен в нижнем правом углу радиатора.
Сливать антифриз нужно на полностью остывшем двигателе! Для удобства демонтажа радиатора рекомендуется предварительно снять корпус воздушного фильтра. Без фильтра появляется больше свободного места с правой стороны радиатора.
Отключаем от радиатора патрубки и шланги. Радиатор имеет 3 точки подключения: пароотводящий шланг, напорный патрубок, возвратный патрубок. Если патрубок возвратной магистрали находится в правом нижнем углу, то паровой шланг и напорный патрубок расположены в левой верхней части радиатора Чери Амулет.
Откручиваем крепежные болты радиатора. Всего 2 болта, они расположены сверху, в районе правого и левого угла.
Снимаем с радиатора кронштейны и резиновые подушки. Чтобы это сделать, нужно немного наклонить радиатор, в сторону двигателя.
Демонтируем старый радиатор. Снизу радиатор стоит на нижних опорах. Их нужно обязательно извлечь и почистить посадочные места подушек.
Если старый радиатор был пробит, то можно с ним не церемонится, он все равно будет отправлен на лом или общую утилизацию. Если же радиатор целый, то нужно с им обращаться крайне деликатно. Дело в том, что радиатор оснащен тонкими пластинами теплообменника, которые легко гнутся даже сжатым воздухом, не говоря уже о каком-то механическом воздействии.
Если старый радиатор нуждается в чистке, то лучше всего прибегнуть к помощи пылесоса.
Из-за чего может разорвать радиатор охлаждения Чери Амулет
Вентиляторы принудительного охлаждения позволяют теплообменнику более эффективно снижать температуру антифриза. Если вентиляторы не будут работать, то горячая жидкость приведет к резкому увеличению давления в циркуляционном контуре.
Разумеется, в радиаторе Чери Амулет предусмотрена защита на случай появления избыточного давления. Она представлена пароотводящим шлангом, который подключается к расширительному бачку. Из бачка давление отводится наружу через крышку, в которой предусмотрен клапан сброса избыточного давления.
Опытные водители производят замену крышки бачка антифриза при каждой замене охлаждающей жидкости. Артикул крышки расширительного бачка: A11-1311120.
Встроенный в крышку клапан нередко клинит в закрытом положении, что не позволяет лишнему давлению свободно выходить наружу. Высокое давление начинает искать слабые места в системе охлаждения. Нередко слабым место становится пластиковый приемник радиатора.
Но в некоторых случаях удар принимает на себя расширительный бачок. Водителю повезет, если разорвется бачок, а не радиатор. Ведь замена бачка обойдется чуть ли не в 10 раз дешевле, чем замена радиатора.
Дополнительная информация
Система охлаждения двигателя является жизненно важной для Чери Амулет. Водитель должен неустанно контролировать исправность всех компонентов данной системы.
Следует отдельно отметить, что вентиляторы принудительного охлаждения радиатора имеют 2 скорости работы. Такое может произойти, что лопасти все время будут крутиться либо только на низких, либо только высоких оборотах.
Если вентиляторы все время будут работать на 1-й скорости, то горячий антифриз не будет получать эффективного охлаждения при пиковых нагрузках на двигатель. Если же вентиляторы Чери Амулет будут все время работать на 2-й скорости, то лопасти начнут все время работать с максимальной громкостью.
Chery Amulet Diagram
Chery Amulet Примечания по аккумулятору, генератору переменного тока, выключателю зажигания, пусковому двигателю Система MPI (UAES), часть 1 Система MPI (UAES), часть 2 Кондиционер, механизм работы, система охлаждения Переключатель кондиционера, внутренний циркуляционный электромагнитный клапан, переключатель высокого и низкого напряжения, датчик давления масла, датчик температуры охлаждающей жидкости, выключатель индикатора ручного тормоза, датчик одометра, радио и шестиканальный громкоговоритель. , двухтональный звуковой сигнал, система обогрева заднего стекла, стеклоочиститель, омыватель, кнопка звукового сигнала, передняя фара, реле освещения, переключатель переднего габаритного света, переключатель указателя поворота, реле аварийной сигнализации, задний фонарь, стоп-сигнал, габаритный фонарь, задний противотуманный фонарь, фонарь заднего хода передний и задний фонарь, фонарь багажника, дверной выключатель, фонарь номерного знака, теневой щиток, центральный замок, зеркало заднего вида с электроприводом, блок управления подушкой безопасности ABS, блок управления электростеклоподъемником Выключатель электростеклоподъемника
2
3
ПРИМЕЧАНИЯ ПО КОМПИЛЯЦИИ1. Код цепи на главной плате центрального электрощита 30: Нет предохранителя, плюсовая сетка подключена напрямую от аккумулятора; 15: нет предохранителя, положительная сетка подключена к замку зажигания; X: Нет предохранителя, положительная сетка подключена к замку зажигания и отключена в процессе запуска. 31: фиктивный провод заземления, этот провод может быть или нет. Пример: 30(E8) указывает на то, что положительный провод сетки № 30 в центральной электрической коробке напрямую выходит из аккумулятора и подключается к 8-му контакту разъема E в центральной электрической коробке, другие символы, такие как 30( C16), 15(D10), X(D12): можно интерпретировать аналогичным образом.2. Сегментация главной печатной платы в центральной электрической коробке. Эта сегментация основной электрической печатной платы включает в себя предохранители, реле и разъемы. 3. Обозначение удлинения провода или цепи Обстоятельства, при которых провод или цепь были удлинены, следующие: —Расположены справа на принципиальной схеме на предыдущей странице —Расположены слева на принципиальной схеме на следующей странице 4. Символ контактной точки (контакта) на основной плате центральной электрической коробки. Может использоваться в качестве «помощи» при обращении к принципиальной схеме основной платы, например: E/8 указывает на 8-й контакт базы штекера E в центральный электрощит.5. Цвет провода и площадь поперечного сечения провода в квадратных миллиметрах (цвет провода может не совпадать с фактическим изделием, поэтому указанный цвет используется только для справки) 6. Символ разъема Этот символ обычно указывается на сам компонент. 7. Наименование детали или компонента (Описание можно найти внизу слева на каждой странице электрической схемы). 8. Ярлык с номером для расширения цепи или провода Число в квадратной рамке указывает на соответствующий серийный номер цепи с расширением провода в цепи.9. Внутренний провод Для поиска внутренней цепи компонента. Цепь, состоящая из этого провода, может существовать или нет. 10. Точка заземления Обозначается числовым кодом, заключенным в круг, точки ее подключения указаны на каждой электрической схеме. 11. Серийный номер схемы Используется для поиска компонентов и мест соединения прерывистых проводов. 12. Точки подключения, используемые в цоколе вилки с несколькими розетками. Дан соответствующий номер клеммы для розетки. B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
A Аккумулятор B Стартер C Генератор переменного тока C1 Регулятор напряжения D Выключатель зажигания (1) Точка заземления, скоба заземления рядом с центральной электрической коробкой (2) Точка подключения кузова автомобиля, рядом с аккумуляторной батареей.(3) Точка заземления двигателя, расположенная сбоку коробки передач. TQ4 Двойной штекерный разъем B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
5
Система MPI (UAES), часть 1
S35 Системный предохранитель S36 Предохранитель топливного насоса S37 Предохранитель блока управления двигателем A+ Плюсовая сетка аккумулятора N1 1~4 Катушки зажигания цилиндра N2 2~3 Катушки зажигания цилиндра Q Свеча зажигания N01-N04 Топливная форсунка G Датчик уровня топлива G6 Топливный насос B=белый N=черный R =Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
6
Система MPI (UAES), часть 2
Предохранитель системы S35 S36 Предохранитель топливного насоса S37 Предохранитель блока управления двигателем A+ Положительная сетка аккумуляторной батареи N1 Катушки зажигания цилиндра 1~4 N2 Катушки зажигания цилиндра 2~3 Q Свеча зажигания N01-N04 Топливная форсунка G Датчик уровня топлива G6 Топливный насос B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=фиолетовый G=желтый
7
Кондиционер, механизм управления, система охлаждения
A+ Положительная сетка аккумулятора E9 Выключатель вентилятора F18 Термочувствительный выключатель N23 Серийное регулирование вентилятора воздуха res istor V2 Вентилятор воздуха V7 Двигатель вентилятора J32 Точка заземления, скоба заземления рядом с центральным распределительным щитком J69 Реле высокой скорости вентилятора охлаждения J70 Реле малой скорости вентилятора охлаждения J5 Реле вентилятора кондиционера (в электрическом щитке) J6 Реле подогрева заднего стекла ( в распределительной коробке) (5) Точка заземления, в жгуте защитной гильзы i (5) Точка заземления, скоба заземления рядом с центральной распределительной коробкой B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A= Синий H=серый Z=фиолетовый G=желтый
8
Переключатель кондиционера, электромагнитный клапан внутренней циркуляции, переключатель высокого и низкого напряжения
E35 Переключатель кондиционера E36 Переключатель внутренней циркуляции K84 Индикатор работы кондиционера N63 Внутренняя циркуляция электромагнитный клапан F38 Выключатель наружной температуры F23 Выключатель высокого напряжения F73 Выключатель низкого напряжения (7)(8) Пятигнездовой штекерный разъем TK Провод заземления главной цепи B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H =Серый Z=Фиолетовый G=Желтый
9
Реле давления масла, Co датчик температуры охлаждающей жидкости, выключатель индикатора ручного тормоза, датчик одометра
G2 датчик температуры охлаждающей жидкости F22 датчик давления масла (низкое напряжение) F9 индикатор датчика ручного тормоза F34 датчик уровня тормозной жидкости G40 датчик одометра (9) точка округления, блок цилиндров двигателя (10) Соединение с массой в жгуте проводов фар TQ1 Десятиконтактный разъем F34 Десятиконтактный разъем TS2 B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G = Желтый
10
Радио и шестиканальный громкоговоритель
R Радио R2 Передний левый громкоговоритель R3 Передний правый громкоговоритель R4 Задний правый громкоговоритель R5 Задний левый громкоговоритель R6 Передний левый громкоговоритель R7 Передний правый громкоговоритель R1 Антенна T8 8-контактный штекерный разъем T1 Single -штекерный разъем B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
11
Приборная панель и MFA
F10 Многоканальный преобразователь F15 Стабилизатор Датчик топлива G20 G25 Охладитель Датчик температуры nt G30 Датчик оборотов G35 Компаратор предустановленного уровня J114 Блок управления J119 Многофункциональный дисплей K1 Сигнальная лампа ABS K2 Лампа левого поворота K3 Лампа правого поворота K4 Сигнальная лампа зарядки генератора K5 Индикатор самопроверки двигателя K6 Сигнальная лампа стояночного тормоза Сигнальная лампа давления масла Сигнальная лампа перегрева двигателя Лампа подсветки приборной панели Лампа подсветки приборной панели Лампа подсветки приборной панели Лампа подсветки приборной панели Лампа ближнего света, сигнальная лампа положения K14 Штекерный разъем с одним гнездом K15 Индикатор уровня топлива Y1 Цифровые часы T1 Сигнальная лампа дальнего света
A+ Положительная сетка аккумулятора L1 Левая лампа дальнего света L2 Левая лампа ближнего света p L3 Правая лампа ближнего света L4 Правая лампа дальнего света M1 Правый габаритный фонарь M3 Левый габаритный фонарь J55 Реле освещения S27 Предохранитель правой лампы дальнего света 10A S28 Предохранитель левой лампы ближнего света 10A S29 Предохранитель левой лампы габарита 10A S30 Предохранитель левой лампы дальнего света 10A S31 Предохранитель правой лампы ближнего света 10A S32 Предохранитель правой лампы ближнего света 10A (13) Точка заземления в жгуте проводов фары B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
F18 Выключатель стоп-сигнала L15 Правый задний фонарь L20 Левый задний фонарь M2 Задний левый габаритный фонарь M4 Задний правый габаритный фонарь M5 Задний левый указатель поворота M6 Передний левый указатель поворота M7 Передний правый указатель поворота M8 Задний правый указатель поворота M9 Левый бюстгальтер
Схема Chery Amulet — [документ в формате PDF]
Chery Amulet Примечания по аккумулятору, генератору переменного тока, замку зажигания , Система MPI пускового двигателя (UAES), часть 1 Система MPI (UAES), часть 2 Кондиционер, Механизм работы, Система охлаждения Переключатель кондиционера, Электромагнитный клапан внутренней циркуляции, Переключатель высокого и низкого напряжения Датчик давления масла, Датчик температуры охлаждающей жидкости, Переключатель индикатора ручного тормоза, датчик одометра Радио и шестиканальный динамик Панель приборов и передняя противотуманная фара MFA, прикуриватель, индикатор панели кондиционера Компрессор Магнитная муфта, двухтональный звуковой сигнал, система обогрева заднего стекла, стеклоочиститель, омыватель, звуковой сигнал на передней фаре, реле света, передний габаритный свет, выключатель света, выключатель указателя поворота, реле аварийной сигнализации, задний фонарь, стоп-сигнал, габаритный фонарь, задний противотуманный фонарь, фонарь заднего хода, внутренний передний и задний фонарь, фонарь багажника, дверной выключатель, номерной фонарь, тень свет щита Центральный замок двери Электрозеркало заднего вида Блок управления подушкой безопасности ABS Блок управления электростеклоподъемником Выключатель электростеклоподъемника
2
3
ПРИМЕЧАНИЯ ПО КОМПИЛЯЦИИ1. Код цепи на главной плате центрального электрощита 30: Нет предохранителя, плюсовая сетка подключена напрямую от аккумулятора; 15: нет предохранителя, положительная сетка подключена к замку зажигания; X: Нет предохранителя, положительная сетка подключена к замку зажигания и отключена в процессе запуска. 31: фиктивный провод заземления, этот провод может быть или нет. Пример: 30(E8) указывает на то, что положительный провод сетки № 30 в центральной электрической коробке напрямую выходит из аккумулятора и подключается к 8-му контакту разъема E в центральной электрической коробке, другие символы, такие как 30( C16), 15(D10), X(D12): можно интерпретировать аналогичным образом.2. Сегментация главной печатной платы в центральной электрической коробке. Эта сегментация основной электрической печатной платы включает в себя предохранители, реле и разъемы. 3. Обозначение удлинения провода или цепи Обстоятельства, при которых провод или цепь были удлинены, следующие: —Расположены справа на принципиальной схеме на предыдущей странице —Расположены слева на принципиальной схеме на следующей странице 4. Символ контактной точки (контакта) на основной плате центральной электрической коробки. Может использоваться в качестве «помощи» при обращении к принципиальной схеме основной платы, например: E/8 указывает на 8-й контакт базы штекера E в центральный электрощит.5. Цвет провода и площадь поперечного сечения провода в квадратных миллиметрах (цвет провода может не совпадать с фактическим изделием, поэтому указанный цвет используется только для справки) 6. Символ разъема Этот символ обычно указывается на сам компонент. 7. Наименование детали или компонента (Описание можно найти внизу слева на каждой странице электрической схемы). 8. Ярлык с номером для расширения цепи или провода Число в квадратной рамке указывает на соответствующий серийный номер цепи с расширением провода в цепи.9. Внутренний провод Для поиска внутренней цепи компонента. Цепь, состоящая из этого провода, может существовать или нет. 10. Точка заземления Обозначается числовым кодом, заключенным в круг, точки ее подключения указаны на каждой электрической схеме. 11. Серийный номер схемы Используется для поиска компонентов и мест соединения прерывистых проводов. 12. Точки подключения, используемые в цоколе вилки с несколькими розетками. Дан соответствующий номер клеммы для розетки. B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
A Аккумулятор B Стартер C Генератор переменного тока C1 Регулятор напряжения D Выключатель зажигания (1) Точка заземления, скоба заземления рядом с центральной электрической коробкой (2) Точка подключения кузова автомобиля, рядом с аккумуляторной батареей.(3) Точка заземления двигателя, расположенная сбоку коробки передач. TQ4 Двойной штекерный разъем B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
5
Система MPI (UAES), часть 1
S35 Системный предохранитель S36 Предохранитель топливного насоса S37 Предохранитель блока управления двигателем A+ Плюсовая сетка аккумулятора N1 1~4 Катушки зажигания цилиндра N2 2~3 Катушки зажигания цилиндра Q Свеча зажигания N01-N04 Топливная форсунка G Датчик уровня топлива G6 Топливный насос B=белый N=черный R =Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
6
Система MPI (UAES), часть 2
Предохранитель системы S35 S36 Предохранитель топливного насоса S37 Предохранитель блока управления двигателем A+ Положительная сетка аккумуляторной батареи N1 Катушки зажигания цилиндра 1~4 N2 Катушки зажигания цилиндра 2~3 Q Свеча зажигания N01-N04 Топливная форсунка G Датчик уровня топлива G6 Топливный насос B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=фиолетовый G=желтый
7
Кондиционер, механизм управления, система охлаждения
A+ Положительная сетка аккумулятора E9 Выключатель вентилятора F18 Термочувствительный выключатель N23 Серийное регулирование вентилятора воздуха res istor V2 Вентилятор воздуха V7 Двигатель вентилятора J32 Точка заземления, скоба заземления рядом с центральным распределительным щитком J69 Реле высокой скорости вентилятора охлаждения J70 Реле малой скорости вентилятора охлаждения J5 Реле вентилятора кондиционера (в электрическом щитке) J6 Реле подогрева заднего стекла ( в распределительной коробке) (5) Точка заземления, в жгуте защитной гильзы i (5) Точка заземления, скоба заземления рядом с центральной распределительной коробкой B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A= Синий H=серый Z=фиолетовый G=желтый
8
Переключатель кондиционера, электромагнитный клапан внутренней циркуляции, переключатель высокого и низкого напряжения
E35 Переключатель кондиционера E36 Переключатель внутренней циркуляции K84 Индикатор работы кондиционера N63 Внутренняя циркуляция электромагнитный клапан F38 Выключатель наружной температуры F23 Выключатель высокого напряжения F73 Выключатель низкого напряжения (7)(8) Пятигнездовой штекерный разъем TK Провод заземления главной цепи B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H =Серый Z=Фиолетовый G=Желтый
9
Реле давления масла, Co датчик температуры охлаждающей жидкости, выключатель индикатора ручного тормоза, датчик одометра
G2 датчик температуры охлаждающей жидкости F22 датчик давления масла (низкое напряжение) F9 индикатор датчика ручного тормоза F34 датчик уровня тормозной жидкости G40 датчик одометра (9) точка округления, блок цилиндров двигателя (10) Соединение с массой в жгуте проводов фар TQ1 Десятиконтактный разъем F34 Десятиконтактный разъем TS2 B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G = Желтый
10
Радио и шестиканальный громкоговоритель
R Радио R2 Передний левый громкоговоритель R3 Передний правый громкоговоритель R4 Задний правый громкоговоритель R5 Задний левый громкоговоритель R6 Передний левый громкоговоритель R7 Передний правый громкоговоритель R1 Антенна T8 8-контактный штекерный разъем T1 Single -штекерный разъем B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
11
Приборная панель и MFA
F10 Многоканальный преобразователь F15 Стабилизатор Датчик топлива G20 G25 Охладитель Датчик температуры nt G30 Датчик оборотов G35 Компаратор предустановленного уровня J114 Блок управления J119 Многофункциональный дисплей K1 Сигнальная лампа ABS K2 Лампа левого поворота K3 Лампа правого поворота K4 Сигнальная лампа зарядки генератора K5 Индикатор самопроверки двигателя K6 Сигнальная лампа стояночного тормоза Сигнальная лампа давления масла Сигнальная лампа перегрева двигателя Лампа подсветки приборной панели Лампа подсветки приборной панели Лампа подсветки приборной панели Лампа подсветки приборной панели Лампа ближнего света, сигнальная лампа положения K14 Штекерный разъем с одним гнездом K15 Индикатор уровня топлива Y1 Цифровые часы T1 Сигнальная лампа дальнего света
A+ Положительная сетка аккумулятора L1 Левая лампа дальнего света L2 Левая лампа ближнего света p L3 Правая лампа ближнего света L4 Правая лампа дальнего света M1 Правый габаритный фонарь M3 Левый габаритный фонарь J55 Реле освещения S27 Предохранитель правой лампы дальнего света 10A S28 Предохранитель левой лампы ближнего света 10A S29 Предохранитель левой лампы габарита 10A S30 Предохранитель левой лампы дальнего света 10A S31 Предохранитель правой лампы ближнего света 10A S32 Предохранитель правой лампы ближнего света 10A (13) Точка заземления в жгуте проводов фары B=Белый N=Черный R=Красный M=Коричневый V=Зеленый A=Синий H=Серый Z=Фиолетовый G=Желтый
F18 Выключатель стоп-сигнала L15 Правый задний фонарь L20 Левый задний фонарь M2 Задний левый габаритный фонарь M4 Задний правый габаритный фонарь M5 Задний левый указатель поворота M6 Передний левый указатель поворота M7 Передний правый указатель поворота M8 Задний правый указатель поворота M9 Левый бюстгальтер
Трикстер rs3. 20 sec Можно хранить 1 Использование Время применения: Мгновенно Требуется уровень: 10 Создает ауру, повышающую точность и шанс критического удара для вас и ваших союзников. Комментарий Zarilla Во-первых, спасибо всем, кто комментирует боевых питомцев. Судя по всему печатному тексту RAW, сообщениям Кроуфорда в твиттере и статьям с советами мудреца: TL;DR: Abyssal Chicken #1 Подтвержден фамильяр Вы получаете услугу фамильяра, духа, который принимает форму животного по вашему выбору: летучая мышь, кошка, краб, лягушка (жаба), ястреб. 5% уменьшение удержанной маны Вы и ближайшие союзники наносите 0 ед.С тех пор мы выпустили десятки релизов, в том числе несколько крупных обновлений функций, бесчисленное количество исправлений ошибок и некоторые долгожданные улучшения функций. Лучший музыкальный микс 2020 ♫ Лучшее из EDM ♫ Лучшая игровая музыка Trap, Rap, Bass, Dubstep, Electro House👉 Подробнее: https://www. Сивекс Вопрос. 1 / 997. Свиток подсказок отправляет игрока на Следы Сокровищ, серию подсказок, ведущих к закопанному сокровищу.
* — (капля крови, кусок плоти и щепотка костяной пыли) Удалить Восстановить Спам Не спам объединить.Она предполагает, что вы могли бы найти это для нее. com/FandomGamesHonest Gam Blankos — это забавные и озорные цифровые виниловые игрушки, воплощенные в жизнь. «Это место, где можно поделиться своими находками и приключениями. Джеймс Клир, один из ведущих мировых экспертов по формированию привычек, раскрывает практические стратегии, которые точно научат вас формировать хорошие привычки, избавляться от плохих и совершенствовать крошечные модели поведения, которые… и быстрая доставка. Панель способностей Rs3. Ответ (1 из 3) : /ˈɛblɪs/ EB-lis), иногда называемые аистами, были большими злобными людьми-птицами.Q°ôƒˆ#öälî ª &0-Ù èó‡ï œ{ âCs¼j’æ Òˆº‰\> +. Меня больше интересует дрэг-рейсинг, чем кольцевая гонка. Фиксация — обучаемый навык, уникальный для Нэнси Уилер. отрицает претензии России к Украине, поскольку риторика накаляется. Бесплатно скачать или читать онлайн книгу The Rainmaker в формате pdf (ePUB).
Возьмем, к примеру, Warbringer зеркера: скорость перезарядки боевых кличей увеличена на 100%. Благодаря ниндзя-команде и их смертоносному рукоделию эти эффектные наплечники представлены в четырех вариантах, каждый из которых… Энергия D2R Энергия определяет количество маны, которым обладает ваш персонаж.Александр С. Обвиняемый Rs3 Способности ближнего боя. Эти скелеты имеют сине-золотое тело с большим мешком с древними монетами, привязанным к их спине. Также Trickster — хороший вариант, это один из предметов Path of Exile, который хорошо подходит для него, особенно при использовании Skin of the Loyal. Фригг. Фригг — богиня брака, деторождения, материнства, мудрости, ведения домашнего хозяйства, ткачества и прядения. Она происходит из франшизы видеоигр Silent Hill, в частности Silent Hill (1999) и Silent Hill 3 (2003).Если враги выживают, вы получаете заряд крови, который увеличивает урон и стоимость навыка. Это руководство должно помочь игрокам решить, какие предметы они хотят использовать для хранения своих вещей. Мэй Чжу. Очевидно, выберите вариант Castle Wars. Это был третий раз, когда я пробовал Rascal. «Но правда в том, что этот коронавирус распространяется сейчас, и это в основном дельта-вариант. Роблокс. Иногда рассматривается как… магическое оружие Rs3. Чт, 08 июля 2021 г., 22:45. Как правило, они были злыми, жадными и хищными и обычно поклонялись Тиамат, которую считали своей королевой.Отображает Mobile View … Древние скелеты — это редкий тип скелетов, из которых после смерти выпадают древние монеты. О. Они требуют 85 Магии, Защиты и Дальнего боя для ношения, но не для получения. Вы можете легко продавать… ”Albion Online трещит по швам от функций, каждая из которых легко интегрирована, создавая настоящий мир песочницы. Шанс получить мантию увеличивается, если выиграно больше игр, и получить ее можно только в том случае, если… Ноги мантии трикстера являются частью комплекта доспехов трикстера. Клюв и ноги также были сплошного черного цвета.12 изменили механику Интенсивности, чтобы мы могли встраивать ее в другие навыки и поддержку, такие как Трескучее Копье и новая Точная Поддержка.
