Датчик кислорода, с подогревом — описание.

Общее обозначение чувствительного элемента кислорода / O2S, как сенсора состава топливо / воздушной смеси … Применимо и к sensor кислорода с подогревом / HO2S, и к детекторам состава смеси A/F Sensor, именуемые Лямбда-Зонд, различные по конструкции, но с единой задачей — мониторить состав выхлопных газов на содержание кислорода и передавать сведения о бедной / нормальной / богатой смеси в ЭБУ для применения необходимой коррекции … На автомобиле может быть установлено несколько приборов ощущений, включая мониторинг работоспособности катализатора дожига выхлопных газов.

Oxygen Sensor, Heated / O2S / HO2S — расположение.

В выхлопной системе, на выпускном коллекторе или на трубах глушителя, до и после катализатора.

Причины неисправности.

— Применение этилированного бензина …
— Пропуск воспламенения в двигателе …
— Загрязнение маслом / герметиком …
— Подсос воздуха в выхлопной системе …
— Неисправность систем контроля воздуха / топлива …
— Неисправность прибора обнаружения …
— Неисправность двигателя …
— Неисправность ЭБУ …

Диагностика, тестирование.

— Тест состава выхлопных газов / газоанализатор …
— Тест скорости реакции и уровней напряжения индикатора кислорода …
— Тест ответной реакции системы / ЭБУ на обогащение / обеднение состава смеси …
— Тест на утечки / подсосы …
— Прочие тесты, регламентированные производителем автомобиля …

Дополнительная информация

Рекомендации по диагностике : Нарушение лямбда — регулирования может быть аддитивным или мультипликативным.

Аддитивное — с повышением оборотов нарушение проявляется все меньше.
Мультипликативное — с повышением оборотов нарушение проявляется все больше / сильнее.

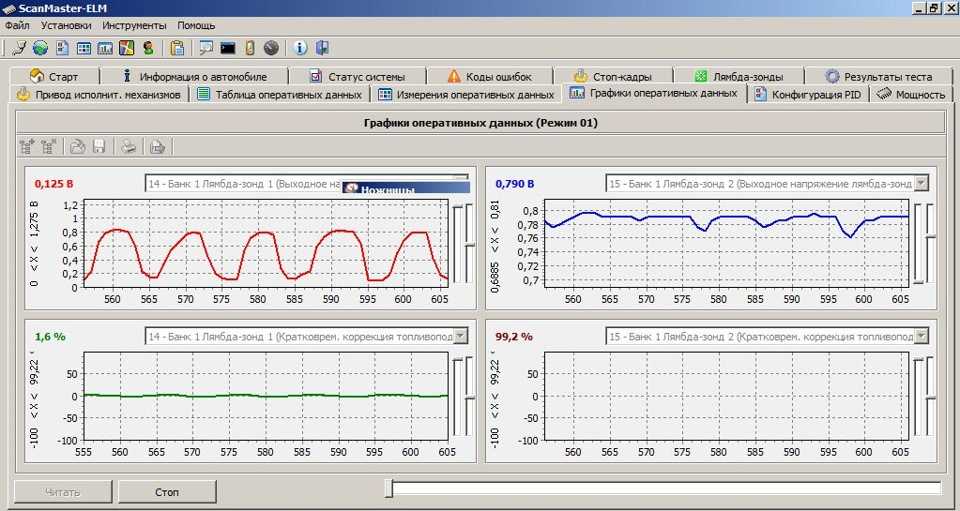

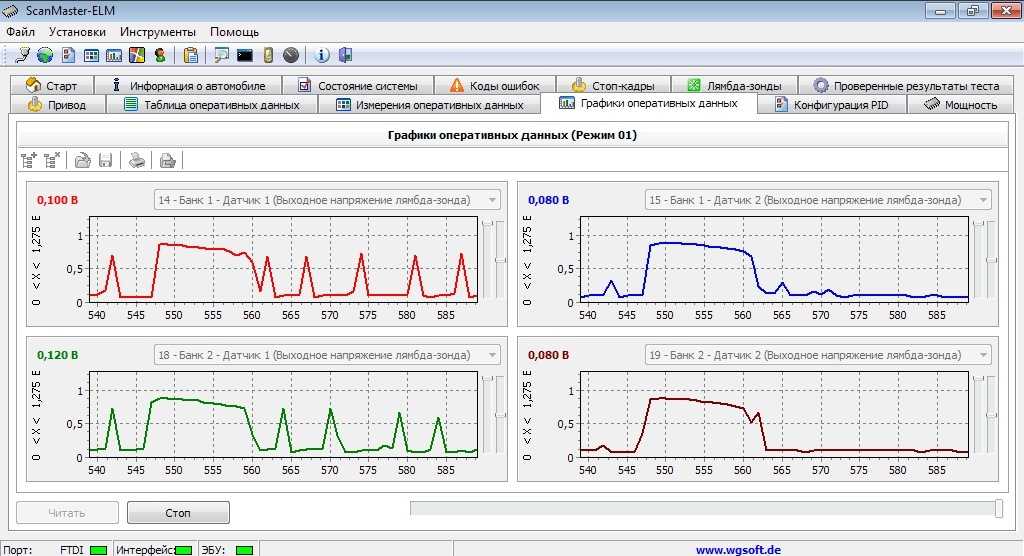

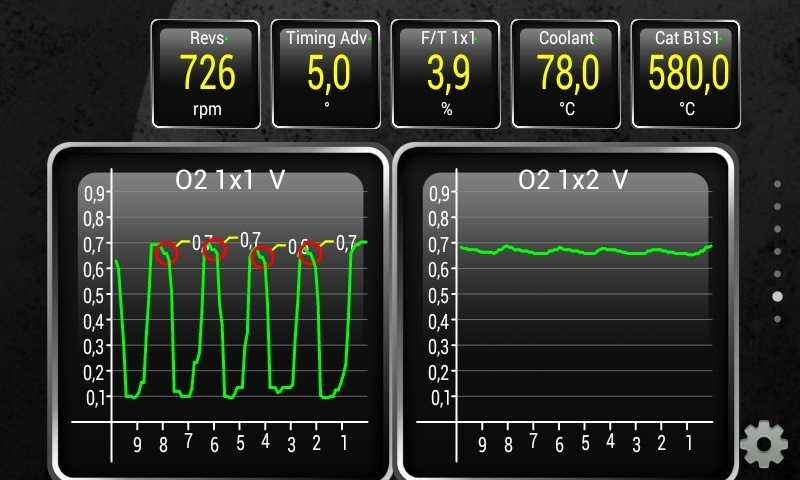

Следящее устройство кислорода #1 до катализатора — контроль топливо / воздушной смеси.
Detector кислорода #2 после катализатора — контроль работоспособности / эффективности катализатора, дополнительный контроль топливо / воздушной смеси.

Диагностика по внешнему виду приемника сигнала :
— сажа, богатая топливная смесь, преобразователь забит — заменить …
— осадок бело / серого цвета, присадки в топливе или горит масло, заменить при необходимости …
— блестящие отложения, свинец, металлические вкрапления, заменить при необходимости …

Конструктивные различия.

Transducer кислорода титановый, (двуокись титана TiO2), первых применений, обычно однопроводной, без нагревателя, поэтому долго разогревается. Представляют собой резистор, сопротивление которого меняется в зависимости от температуры и наличия кислорода в окружающей среде.

Не требует связи с наружным кислородом, в отличии от других типов измерителей. Устойчиво работает на бездорожье в условиях обильной влаги.

Measurer кислорода циркониевый, (двуокись циркония ZrO2, покрытый платиной), гальванический источник тока, меняющий напряжение в зависимости от температуры и наличия кислорода в окружающей среде. Требуется канал связи с наружным кислородом для сравнения. При засорении канала или попадании воды может выйти из строя. Может быть изолирован и не изолирован от массы — учитывать при замене. Сочетание изолированных и неизолированных по массе учетчиков — вызывает сбой управления лямбда-регулирования и состава топливо / воздушной смеси.

По сигналу meter кислорода ЭБУ осуществляет корректировку топливовоздушной смеси примерно 3 раза в 2 секунды. Колебания исправного датчика кислорода не менее 8 импульсов за 10 сек в прогретом состоянии на оборотах. Конструктивные особенности : тип O2S — без обогрева один провод, тип HO2S — с обогревом 3 или 4 провода.

И чувствительный элемент с подогревателем и сенсор без подогревателя требуют прогрева перед тестированием.

При высокой нагрузке / ускорении значение sensor кислорода не должно опускаться ниже 0,7в — состав смеси не должен быть бедным.

Беспотенциальный лямбда-зонд с 4 выводами. Для облегчения мониторинга детектора кислорода разработаны лямбда-зонды с дефинированным / заданным смещением массы. Система самодиагностики может различать работу лямбда-зонд на пределе регулирования / при неисправности в системе впрыска / или короткое замыкание сигнального провода прибор для обнаружения — на силовой плюс / массу …

Широкополосной 6-контактный лямбда зонд, индикатор состава смеси, A / F sensor. Имеет встроенную заводскую калибровку, поэтому не может быть заменен на обычный универсальное следящее устройство кислорода. Кроме, того, на различных автомобилях установлены различные версии широкополосного приемника сигналов кислорода, отличающиеся характеристиками работы : Lh4.2, Lh4.

5, Lh4.7, Lh5.2 … При установке оригинального detector по коду запасных частей знать этого не требуется …

Перевод λ в проценты.

Состав смеси …
Режим работы …
… | … λ … | … % … | … Интегратор

… | … 1,20 … | … +20% … | … 80%
токсичность …
… | … 1,15 … | … +15% … | … 85%
бедная смесь …
… | … 1,10 … | … +10% … | … 90%
экономичность …
… | … 1,05 … | … +5% … | … 95%
норма … | … 1,00 … | … 0% … | … 100%
… | … 0,95 … | … -5% … | … 105%
мощность …

… | … 0,90 … | … -10% … | … 110%
богатая смесь …
… | … 0,85 … | … -15% … | … 115%
токсичность …
… | … 0,80 … | … -20% … | … 120%

Примечание : на некоторых автомобилях интегратор / иной корректор / может работать в противоположную сторону — смотреть руководство по ремонту и диагностике …

Лямбда-интегратор ниже 90% :
— избыток воздуха / недостача топлива . ..
— преобразователь расхода воздуха / пропуски искрообразования …

Лямбда-интегратор 100% :
— незначительные колебания — норма …
— значительные колебания — нестабильное давление топлива …
— нет колебаний / неисправность трансдуцера кислорода / блока управления, ЭБУ …

Лямбда-интегратор выше 110%
— недостаток воздуха / избыток топлива …
— течь форсунок / избыток паров топлива …

Lambda Correction Coefficient — коэффициент лямбда коррекции.

Lambda Learned Value — заученное значение коррекции лямбда регулирования …

Поиск неисправностей, анализируя сравнение значений Аддитивная коррекция, ХХ и Мультипликативная коррекция, ЧН / ПН …

… | … КаХХ … | … КмЧН … | … Возможные проблемы
… | … +15% … | … +15% … | … бедная смесь
… | … +15% … | … +10% … | … подсос / впуск
… | … 0 +/- 4% … | … 0 +/- 4% … | … норма
… | … -15% … | … 0 +/- 5% … | … разжижение масла
… | … -15% … | … -15% … | … богатая смесь

Lambda / Лямбда, что такое ; знать, как работает.

Lambda / Лямбда — численное значение соотношения Воздух / Топливо. Стехиометрическое, оптимальное соотношение, при котором происходит полное окисление топлива кислородом, то есть полное сгорание. Это значение в условном численном виде равно 1.

Влияние лямбда на мощность, экономичность и токсичность :
— Максимальная мощность достигается при слегка обедненных значениях меньше 1 …
— Максимальная экономичность и снижение токсичности достигается при слегка обогащенных значениях больше 1 …

Переключаемый transducer кислорода имеет только два устойчивых состояния : больше или меньше нормы.
Широкополосные измерители значения лямбда могут отображать изменение соотношения воздух / топливо в широком диапазоне.

При исправном горении топлива в двигателе образуются водяные пары, которые конденсируются на более холодных деталях в конце глушителя. При подключении дополнительных измерителей лямбда на выходе глушителя во избежание из загрязнения и повреждения, в том числе и влагой, их следует устанавливать вертикально, проводом вверх, с допустимым отклонением от вертикальной оси + / — 60 градусов. Максимальное отклонение не должно превышать 90 градусов, что конструктивно допускается для некоторых типов measurer. Более точные измерения сигнала обеспечиваются измерением на осциллографе.

— Lambda / Лямбда, причины неисправности :
— Избыток / недостаток воздуха …
— Избыток / недостаток топлива …
— Утечка / подсос воздуха в глушителе …
— Неисправности двигателя …
— Попадание несгоревших топлива, жидкостей, ГСМ, герметика в глушитель …
— Отравление учетчиков контроля кислорода чрезмерными угарными газами …
— Неисправности датчиков лямбда контроля, включая механические повреждения, естественная потеря работоспособности в следствии электро / химической эмиссии слоя напыления металлов, используемого для измерения процессов реакции . ..

— Lambda / Лямбда, диагностика, тестирование :

— Тесты лямбда регулирования
— по сигналам чувствительных элементов кислорода …
— газоанализатором …
— обогащением смеси газовым баллончиком …
— сравнением с образцовым сенсором …

Примерные значения лямбда для различных видов топлива

— Неэтилированный бензин 14,7:1 …
— Пропан (сжиженный газ) 15,5:1 …
— Метан (сжатый газ) 17,2:1 …
— Дизельное топливо 14,6:1 …
— Метанол (метиловый спирт) 6,4:1 …
— Этанол (этиловый спирт) 9,0:1 …

Формула расчета λ

λ = Рвф / ( Ртф * Рвт )
где,
λ — коэффициент избытка воздуха …
Рвф = расход воздуха фактический …
Ртф = расход топлива фактический …
Рвт = расход воздуха теоретический …

Проверка λ регулирования батарейкой.

Проверка λ регулирования батарейкой / для старых систем впрыска :
Лямбда-регулирование начинает работать при достижения sensor кислорода рабочей температуры . ..
— для HO2S (c подогревом) от 40 секунд …
— для O2S (без подогрева) от 2 минут …
Проверка готовности детектора кислорода выполняется ЭБУ, кратковременным переобогащением и ожиданием ответной реакции индикатора.
Лямбда-регулирование перестает работать при первых симптомах неисправности приборов ощущений кислорода.
Неисправность системы EVAP вызывает сбой лямбда-регулирования.
Измерение осциллографом длительности сигнала впрыска …
При отключенном следящем устройстве кислорода батарейкой проверяется реакция / функция лямбда-регулирования ЭБУ …

---

© интернет … диагностика легковых автомобилей и грузовиков … народное пособие …

© internet … car & truck diagnostics … people’s allowance …

декабрь, 2017 …

Смотреть список всех страниц, раздел ismi …

techstop-ekb.ru QR Code Link, ссылка, сканировать и прочитать куар код кюар онлайн на русском …

Ссылки на самые популярные страницы интернет сайта, случайные и бесплатные прямые ссылки онлайн . ..

ОБД. Ремонт. Программы. Тест диагностика авто … Диагностика OBD. Адаптер для диагностики легковых. Программные функции OBD-II. Программное …

Калькулятор увеличения телескопа. Рассчитать … Калькулятор увеличителя неба и космоса. Относительный расчет параметров оптики. Окуляр, фо …

Игра Кубики. Самая простая, онлайн, на ПК. Ca … Кубики — онлайн компьютерная игра, конструктор для детей и взрослых любого возраста. Играт …

Расчет л ч топлива двигателя по оборотам и во … Работа мотора, связь воздуха, топлива, параметры расчета, оборотов, нагрузки трудно понять …

Быстрый поиск торрентов. Бесплатные поисковые … Бесплатные и быстрые поисковые сервера поиска популярных торрент скачиваний. Как искать в …

2022-10-08 … наконец то круче всех, это невероятно … Маршал Зеленский принял командование НАТО, и указал, что делать Европе и США … Именно так отреагировали читатели портала Гуаньчапосле его слов об превентивном ядерном ударе военного блока по России . ..

2021-08-30 … тоже самое лучше всех, новости сегодня …

# … ascom-standards.org, ASCOM. Стандарты астрономии. Драйвера.

… взаимодействия астрономических устройств с автоматизацией, независимо от производителя и языка программирования, и подключаемые методом plug-and-play … В отличии от монолитных и расширяемых систем управления — слой / уровень ASCOM с открытым кодом предоставляет широкие возможности аппаратно / программного взаимодействия … Драйвера ASCOM работают в Windows, и вскоре будут доступны для Linux и MacOS …

2021-04-16 … наконец то круче всех, кратчайший пересказ … В Google Earth выпустили …

# … gorodovoy.ru, обновление для просмотра изменений вида Земли за 37 лет.

… Сервис Google Планета Земля запустил новую функцию Timelapse, которая позволяет проследить изменения, произошедшие на планете с 1984 по 2020 годы … Онлайн замедленная киносъемка — создана, чтобы наглядно показать, как человечество разрушает Землю . .. Сокращение лесов … Рост городов … Глобальное потепление … Урон от добычи полезных ископаемых … Возобновляемые источники энергии … При разработке Timelapse было использовано свыше 24 миллионов спутниковых снимков …

---

главная страница … быстрый поиск … в России и мире … карта сайта … как почистить кеш …

---

Быстро и просто вкусно, а в целом — относительно аскетично. © 2022 ТехСтоп Екатеринбург.

С 2016++ техническая остановка, с вами и для вас, бесплатно и доступно …

Политика конфиденциальности Cookie

Операционный усилитель как интегратор и дифференциатор: руководство для начинающих!

Contents [show]

• Что такое интегратор?
• Принцип работы интегратора
• Схема интегратора операционного усилителя
• Выход интегратора
• Вывод операционного усилителя как интегратора
• Практичный интегратор операционного усилителя
• Приложения интегратора
• Что такое дифференциатор?
• Операционный усилитель как дифференциатор
• Принцип работы дифференциатора
• Форма выходного сигнала дифференциатора
• Применение дифференциатора

Что такое интегратора?

Определение интегратора

Если обратная связь проходит через конденсатор, а не через сопротивление, RC-цепь устанавливается через цепь отрицательной обратной связи операционных усилителей. Такая конфигурация схемы помогает в реализации математических операций, в частности, интеграции, и эта схема операционного усилителя известна как схема интегратора операционного усилителя.

Выходной сигнал схемы представляет собой интеграцию приложенного входного напряжения во времени.

Схемы интеграторов в основном представляют собой инвертирующие операционные усилители (они работают в конфигурации инвертирующих операционных усилителей с подходящими Конденсаторы и резисторы), которые обычно производят треугольную волну на выходе из прямоугольной волны на входе. Следовательно, они также используются для создания треугольных импульсов.

Операционный усилитель как интегратор

Принцип работы интегратора

Операционные усилители могут использоваться для математических приложений, таких как интеграция и дифференциация, путем реализации определенных конфигураций операционных усилителей.

Когда путь обратной связи проходит через конденсатор, а не через сопротивление, цепь RC устанавливается через путь отрицательной обратной связи операционных усилителей. Такая конфигурация схемы помогает в реализации математических операций, в частности, интеграции, и эта схема операционного усилителя известна как схема интегратора операционного усилителя. Выходной сигнал схемы представляет собой интеграцию приложенного входного напряжения во времени.

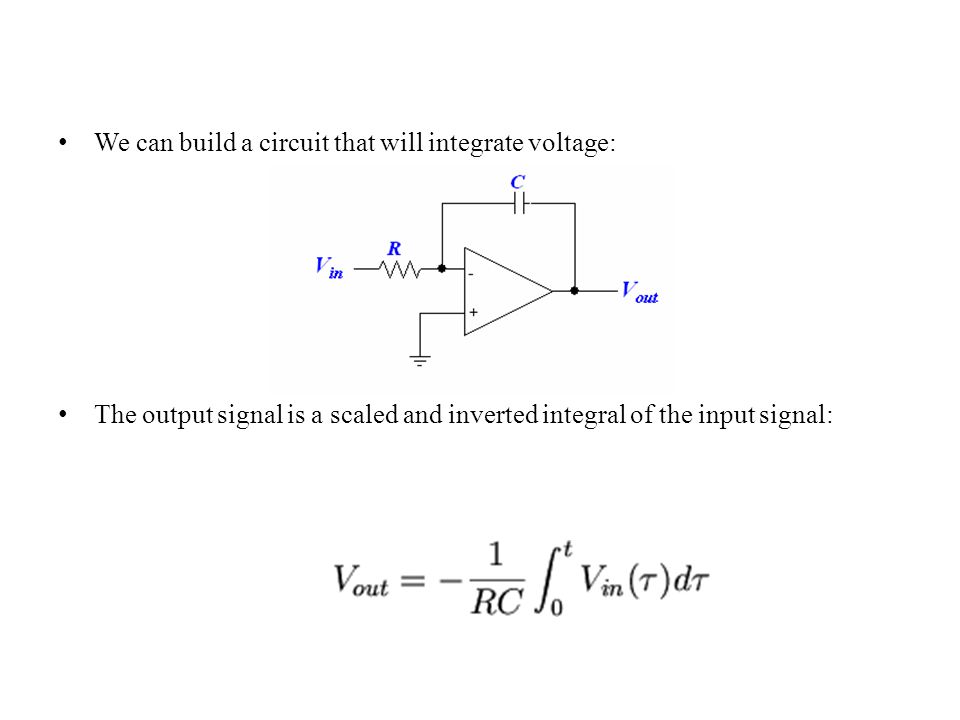

Схема интегратора операционного усилителяСхема интегратора операционного усилителя

Выход интегратораформа входного и выходного сигнала интегратора

Интеграционные схемы в основном представляют собой инвертирующие операционные усилители (они работают в конфигурации инвертирующего операционного усилителя с подходящими конденсаторами и резисторами), которые обычно выдают треугольную волну на выходе из прямоугольной волны. Следовательно, они также используются для создания треугольных импульсов.

Ток в цепи обратной связи участвует в зарядке и разрядке конденсатора; следовательно, величина выходного сигнала зависит от количества времени, в течение которого напряжение присутствует (прикладывается) на входном выводе схемы.

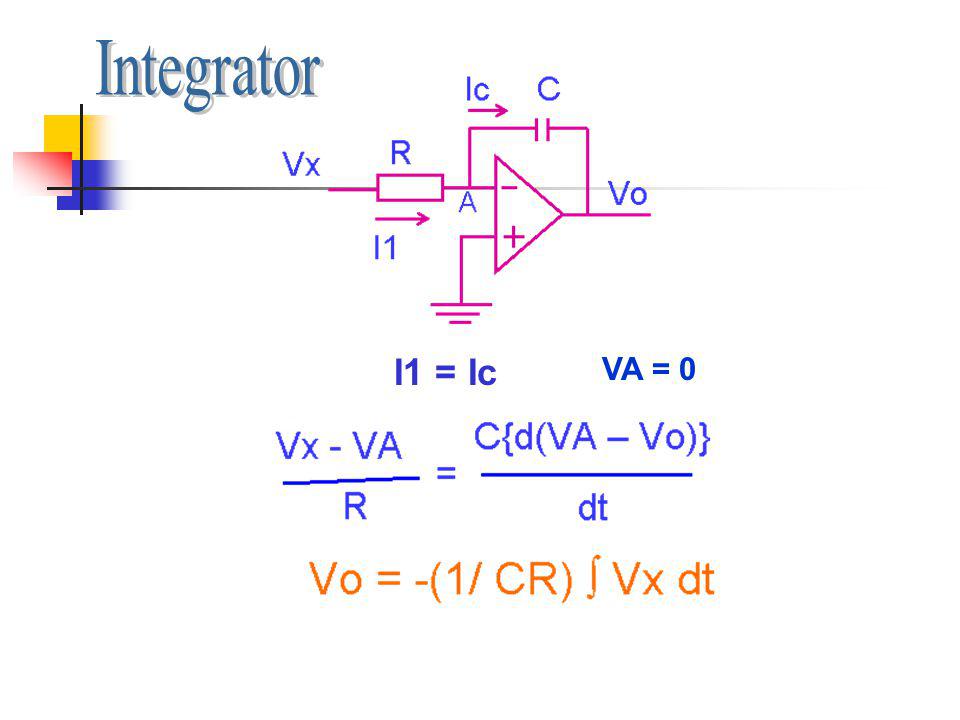

Вывод операционного усилителя как интегратора

Как мы знаем из концепции виртуального заземления, напряжение в точке 1 равно 0 В. Следовательно, между выводами присутствует конденсатор, один из которых имеет нулевой потенциал, а другой — потенциал V.₀. Когда на вход подается постоянное напряжение, оно приводит к линейно возрастающему напряжению (положительному или отрицательному в зависимости от знака входного сигнала) на выходе, скорость изменения которого пропорциональна значению приложенного входного напряжения.

Из приведенной выше схемы видно, что V₁ V =₂ = 0

Входной ток как:

Из-за характеристик операционного усилителя (входной импеданс операционного усилителя бесконечен), поскольку входной ток на входе операционного усилителя в идеале равен нулю. Следовательно, ток, проходящий от входного резистора под действием приложенного входного напряжения V_i по цепи обратной связи в конденсатор C₁.

Поэтому ток со стороны выхода также можно выразить как:

Приравнивая приведенные выше уравнения, получаем,

Следовательно, выход операционного усилителя этой схемы интегратора:

Как следствие, коэффициент усиления схемы составляет -1 / RC. Отрицательный знак указывает на 180^o сдвиг фазы.

Практичный операционный усилитель как интегратор

Если мы подадим на интегратор входной синусоидальный сигнал, интегратор пропускает низкочастотные сигналы, в то время как ослабляет высокочастотные части сигнала. Следовательно, он ведет себя как фильтр нижних частот а не интегратор.

У практического интегратора есть и другие ограничения. В отличие от идеальных операционных усилителей, практические операционные усилители имеют конечное усиление без обратной связи, конечный входной импеданс, входное напряжение смещения и входной ток смещения. Это отклонение от идеального операционного усилителя может повлиять на работу несколькими способами. Например, если V_in = 0, ток проходит через конденсатор из-за наличия как выходного напряжения смещения, так и входного тока смещения. Это вызывает дрейф выходного напряжения с течением времени, пока операционный усилитель не достигнет насыщения. Если ток входного напряжения равен нулю в случае идеального операционного усилителя, дрейфа не должно быть, но это неверно для практического случая.

Чтобы свести на нет эффект, вызванный входным током смещения, мы должны изменить схему так, чтобы R_om = R₁|| R_F|| R_L

В этом случае напряжение ошибки будет

Поэтому то же самое падение напряжения появляется как на положительной, так и на отрицательной клеммах из-за входного тока смещения.

Для идеального операционного усилителя, работающего в состоянии постоянного тока, конденсатор работает как разомкнутая цепь, и, следовательно, коэффициент усиления схемы бесконечен. Чтобы преодолеть это, резистор с высоким сопротивлением R_F подключен параллельно конденсатору в цепи обратной связи. Из-за этого коэффициент усиления схемы ограничен конечным значением (фактически небольшим) и, следовательно, имеет небольшую ошибку напряжения.

практический интегратор операционного усилителя

• V_IOS относится к входному напряжению смещения
• I_BI относится к входному току смещения

Что такое дифференциатор?

Значение дифференциатор

Если входное сопротивление в инвертирующем выводе заменяется конденсатором, RC-цепочка устанавливается через цепь отрицательной обратной связи операционных усилителей. Такая конфигурация схемы помогает реализовать дифференцирование входного напряжения, и эта конфигурация схемы операционного усилителя известна как схема дифференциатора операционного усилителя.

Дифференциатор операционного усилителя в основном работает как фильтр верхних частот, и амплитуда выходного напряжения, создаваемого дифференциатором, пропорциональна изменению приложенного входного напряжения.

Операционный усилитель как дифференциатор

Как мы уже изучили ранее в схеме интегратора, операционные усилители могут использоваться для реализации различных математических приложений. Здесь мы подробно изучим конфигурацию дифференциального операционного усилителя. Усилитель дифференциатора также используется для создания формы волны, а также в частотных модуляторах.

Дифференциатор операционного усилителя в основном работает как фильтр верхних частот, и амплитуда выходного напряжения, создаваемого дифференциатором, пропорциональна изменению приложенного входного напряжения.

Принцип работы дифференциатора

Когда входное сопротивление в инвертирующем выводе заменяется конденсатором, RC-цепочка устанавливается через цепь отрицательной обратной связи операционных усилителей. Такая конфигурация схемы помогает в реализации дифференцирования входного напряжения, и эта конфигурация схемы операционного усилителя известна как схема дифференциатора операционного усилителя.

В дифференциации схема операционного усилителя, выход схемы представляет собой дифференцирование входного напряжения, подаваемого на операционный усилитель, по времени. Поэтому дифференциатор операционного усилителя работает в конфигурации инвертирующего усилителя, что приводит к тому, что выходной сигнал не совпадает по фазе с входным сигналом на 180 градусов. Дифференциальная конфигурация операционного усилителя обычно реагирует на треугольные или прямоугольные входные сигналы.

Схема дифференциатораСхема дифференциатора операционного усилителя

Как показано на рисунке, конденсатор последовательно подключен к источнику входного напряжения. Входной конденсатор C₁ изначально не заряжен и, следовательно, работает как разомкнутая цепь. Неинвертирующий вывод усилителя соединен с землей, а инвертирующий входной вывод — через резистор отрицательной обратной связи R_f и подключен к выходному терминалу.

Благодаря идеальным характеристикам операционного усилителя (входной импеданс операционного усилителя бесконечен) в качестве входного тока, I на входе операционного усилителя в идеале равен нулю. Следовательно, ток, протекающий через конденсатор (в этой конфигурации входное сопротивление заменено конденсатором) из-за приложенного входного напряжения V_in течет по тракту обратной связи через резистор обратной связи R_f.

Как видно из рисунка, точка X фактически заземлена (в соответствии с концепцией виртуального заземления), потому что неинвертирующий входной терминал заземлен (точка Y имеет потенциал земли, т. Е. 0 В).

Следовательно, Vx = Vy = 0

Что касается конденсатора на входной стороне, ток, протекающий через конденсатор, можно записать как:

Что касается резистора обратной связи на выходной стороне, ток, протекающий через него, можно представить как:

Из приведенных выше уравнений, когда мы приравниваем токи в обоих результатах, мы получаем

Схема дифференцирующего усилителя требует очень малой постоянной времени для своего применения (дифференцирования), и, следовательно, это одно из ее основных преимуществ.

Стоимость продукта C₁R_f называется постоянной времени дифференциатора, а выход дифференциатора равен C₁R_f умноженное на дифференцирование V_in сигнал. Знак -ve в уравнении означает, что на выходе получается 180.^o разность фаз относительно входа.

Когда мы прикладываем постоянное напряжение с одним ступенчатым изменением при t = 0, как ступенчатый сигнал на входной клемме дифференциатора, выходной сигнал должен быть в идеале нулевым, поскольку дифференцирование константы равно нулю. Но на практике выход не совсем равен нулю, потому что постоянная входная волна занимает некоторое время, чтобы перейти от 0 вольт к некоторому V_Макс вольт. Следовательно, выходной сигнал имеет всплеск в момент времени t = 0.

Форма выходного сигнала, содержащая пик

Следовательно, для входного сигнала прямоугольной формы мы получаем что-то вроде того, что показано на рисунке ниже:

Форма выходного сигнала дифференциатора для прямоугольного сигнала на входе

Для получения дополнительной статьи, связанной с электроникой, и их подробного объяснения  нажмите сюда

.

Flow INTEGRATOR раскрывает ценную информацию о культуре

Часто ученые хотят знать, как растет их культура и какова ее метаболическая активность во время биотрансформации. По этой причине они ищут инструменты, которые могут измерять оптическую плотность (OD) культуры.

Что такое оптическая плотность (OD)?

Оптическая плотность является логарифмической функцией, и увеличение числа единиц светопоглощения на единицу означает, что интенсивность света, проходящего через образец, уменьшилась в 10 раз!

Нет необходимости говорить, что при оптической плотности всего в 4 раза интенсивность света уменьшилась в 10 000 раз. Точное измерение такого слабого сигнала является сложной задачей для электроники. А как насчет ОД 20 или 100?

Несмотря на то, что было представлено много устройств для измерения оптической плотности культуральных бульонов, ни одно из них не является действительно удовлетворительным.

Почему неточное измерение OD?

• Он также измеряет мертвые клетки и клеточный дебрис. Если в культуре присутствует много мертвых клеток, результирующая метаболическая активность будет неправильной.
• Также маленькие пузырьки воздуха измеряются и считаются живыми клетками! Количество микроскопических пузырьков воздуха, особенно в плотных культурах, может быть довольно большим.
• Излишне говорить, что любой осадок или окрашивание, образовавшиеся во время культивирования, исказят оценку метаболической активности измеренной культуры.

Чем занимается ИНТЕГРАТОР?

Что действительно необходимо, так это параметр, который можно было бы легко измерить и который позволил бы оценить метаболическую активность живых клеток.

Для потока насоса INTEGRATOR LAMBDA предлагает такую ​​возможность:

Метаболизм всех живых организмов так или иначе связан с производством или потреблением кислот или оснований. Это можно измерить и соотнести с ростом клеток или другой метаболической активностью. Затем метаболическая активность приводит к изменению значения pH, которое автоматически корректируется добавлением кислоты или основания, чтобы оставаться на заданном значении pH.

Обычно количество необходимого корректирующего раствора заранее неизвестно.

LAMBDA INTEGRATOR позволяет визуализировать количество добавленной кислоты или основания в зависимости от времени. Концентрация кислоты или основания известна и по данным, полученным ИНТЕГРАТОРОМ. Добавленное количество кислоты или основания можно рассчитать с аналитической точностью. Таким образом, метаболическую активность можно рассчитать с гораздо большей точностью, чем при сложном измерении ОП.

Поскольку стоимость ИНТЕГРАТОРА как минимум в двадцать раз ниже, экономия для лаборатории значительна.

Прилагается один из примеров трассы активности кислотного насоса, трансформированной ИНТЕГРАТОРОМ в течение одной культуры биотрансформации (красная трасса с двумя сбросами). Красная кривая — единственная, которая явно экспоненциальна, как и должно быть. Суммируя потребление кислоты, можно определить степень трансформации и непосредственное состояние культуры. Нет необходимости говорить, насколько важной может быть такая информация для контроля и воспроизводимости различных культур.

Клиенты LAMBDA настолько убеждены в полезности ИНТЕГРАТОРА, что ставят ИНТЕГРАТОРЫ практически на любой контролируемый параметр. Ничего удивительного, клетки настолько сложны, что любая дополнительная информация может принести только пользу.

ИНТЕГРАТОР НАСОСОВ | ЛЯМБДА

Насосный ИНТЕГРАТОР позволяет осуществлять электронную регистрацию перекачиваемого количества жидкости/порошка/газа в зависимости от времени.

Встроенный электронный в перистальтическом насосе LAMBDA и других приборах LAMBDA (прибор для дозирования порошка, блок измерения расхода газа MASSFLOW, шприцевые насосы) , интегратор расхода насоса помогает регистрировать количество жидкости (или порошка или газа), которое было перекачивается как функция времени .

Когда насос используется для регулирования условий реакции, таких как pH, температура или другие параметры, важно знать, какое количество раствора (например, кислоты или основания) было добавлено для поддержания постоянного pH. Эти дополнительные данные будут информировать вас о кинетике процесса, его завершении или даже о нарушениях, которые произошли в процессе.

Типичные области применения PUMP-FLOW INTEGRATOR:

• Контроль pH во время химических реакций, когда pH регулируется добавлением кислоты или основания (например, гидролиз сложных эфиров, амидов, ангидридов и т. д.)
• Контроль и количественная оценка метаболической активности клеток во время ферментации и культивирования клеток (например, путем контроля pH, rH, pO ₂ , pCO ₂ , электропроводности или других параметров) Измерение ферментативной активности многочисленных ферментов ( например, эстеразы, ацилазы, липазы, протеазы и другие с использованием рН-стата)
• Регистрация пенообразования (автоматическое добавление пеногасителя)
• Регистрация добавления реагентов во время экзотермических реакций, когда добавление реагентов контролируется термостатом
• Учет расхода реагентов при титровании.
