Блок питания 12В 10А

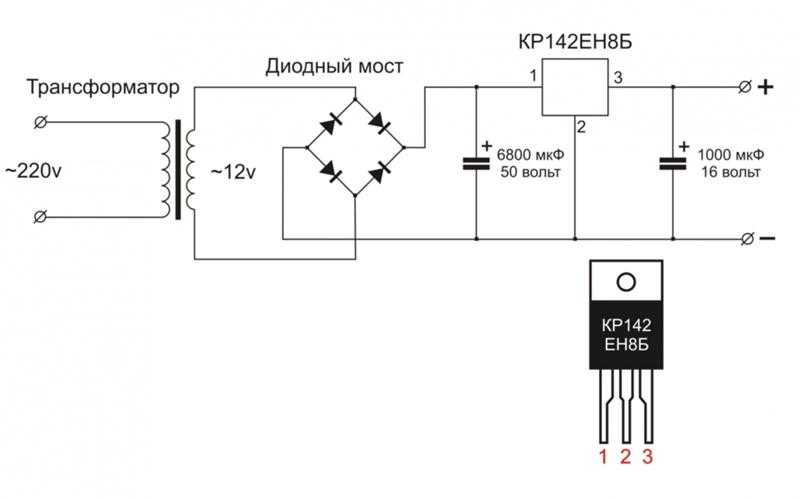

Всем радиолюбителям привет, в этой статье хочу представить вам блок питания с регулировкой напряжения от 0 до 12 вольт. На нем очень легко выставить нужное напряжение, даже в милливольтах. Схема не содержит никаких покупных деталей — всё это можно вытащить из старой техники, как импортной, так и советской. Диод Шоттки. Конденсатор С2 нужно брать с большой емкостью, например чтобы подключать к блоку питания усилитель и чтобы напряжение не проваливалось на низких частотах. Транзистор VT2 лучше установить на небольшой радиатор.

Потому что при длительной работе он может нагреться и сгореть, у меня уже 2 штуки сгорело, пока не поставил приличный по размерам радиатор. Резистор R1 можно ставить постоянный он большой роли не играет. Сверху на корпусе есть переменный резистор, которым регулируется напряжение, и красный светодиод, который показывает есть ли напряжение на выходе БП. На выходе устройства, чтобы постоянно не прикручивать проводки к чему-нибудь, я припаял крокодильчики — с ними очень удобно.

Схема не требует никаких настроек и работает надёжно и стабильно, ее действительно может сделать любой радиолюбитель. Спасибо за внимание, всем удачи! Автор: Игорь. Схема, фото и описание сборки устройства.

Теория и практика. Все права защищены.

Блок питания 12В 5А

Мощный 12 вольтовый блок питания, описываемый в этой статье, на сегодняшний день имеет большую востребованность, это связано с тем, что очень много различной аппаратуры и электронных устройств требуют стабилизированного, 12 вольтового питания с большим током потребления до 10 Ампер. Это такие потребители как мощные светодиодные ленты, автомобильные магнитолы которые используются в стационарных условиях, радиолюбительские конструкции и различные электрические инструменты. Схема 12 вольтового блока питания очень проста, так как для стабилизации напряжения и хорошей фильтрации помех, используется интегральный стабилизатор на микросхеме КРЕН8Б. Для увеличения выходного тока применён мощный биполярный транзистор TIP, падение напряжения на транзисторе в пределах 0,5 вольта, компенсируется диодом VD2, включенным в цепь средней ножки стабилизатора, тем самым поднимая напряжение на выходе микросхемы на нужные нам пол вольта.

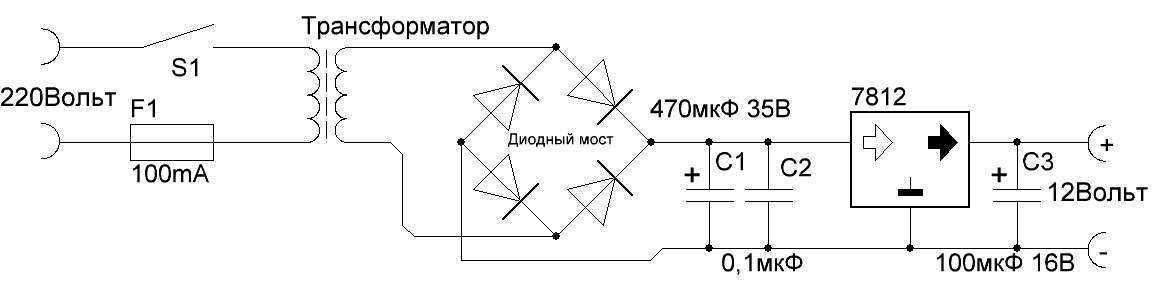

Простая схема стабилизированного источника питания на 12 вольт 0,5 ампер на стабилизаторе LM Сетевое напряжение.

Схема блок питания 12 вольт 5 ампер

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь. Изготовление своего первого источника питания довольно интересное и запоминающееся событие. Поэтому важным критерием здесь является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и подстроек. Следует заметить, что практически каждое электронное, электрическое устройство или прибор нуждаются в питании. Отличие состоит лишь в основных параметрах — величина напряжения и тока, произведение которых дают мощность. Изготовить блок питания своими руками — это очень хороший первый опыт для начинающих электронщиков, поскольку позволяет прочувствовать не на себе различные величины токов, протекающих в устройствах.

Простой блок питания

Для проверки работы отдельных блоков бытовых приборов домашнему мастеру может понадобиться напряжение 12 вольт как постоянного, так и переменного тока. Подробно разберем оба случая, но вначале необходимо рассмотреть еще одну величину электроэнергии — мощность, которая характеризует способность устройства надежно совершить работу. Автомобильный аккумулятор обладает большим резервом мощности для задач компьютера, а вот блок питания ПК при таком же напряжении 12 вольт абсолютно не пригоден для раскрутки стартера, он просто сгорит. Способы получения постоянного напряжения. Из гальванических элементов батареек.

К списку Источник питания 12 В 20 А.

Блок питания на 12 В своими руками — схема и пошаговая инструкция выполнения работ

Полезные советы. Простой регулируемый блок питания 1, Вольт. Простой блок питания Схема, описание работы, готовые модули. Блок питания своими руками. Простой регулируемый стабилизированный

Блок питания своими руками

Блок питания нужен всем. Тем более нет на это желания, когда точно знаешь, что без дела валяется исправный понижающий трансформатор. Вот его-то мы и приспособим давать чистые девять вольт. Блок питания собран уже бессчетное количество раз. При правильном монтаже и исправных компонентах запускается всегда. Допускаются отклонения в номиналах элементов. Даташит на всю Lю серию стабилизаторов. Называется он так оттого, что понижает переменное розеточное напряжение вольт в переменное же другого напряжения.

Как сделать блок питания на 12В своими руками В основном блоки питания имеют выходное напряжение от 12 до 36 вольт. модели блока питания на регулируемый (импульсный) и нерегулируемый ( стабилизированный).

Схема блок питания 12 вольт 5 ампер

Схема стабилизированного блока питания на 12 вольт

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь. Изготовление своего первого источника питания довольно интересное и запоминающееся событие.

Схемы блоков питания своими руками

ВИДЕО ПО ТЕМЕ: КАК СДЕЛАТЬ РЕГУЛИРУЕМЫЙ БЛОК ПИТАНИЯ СВОИМИ РУКАМИ

О двух вариантах исполнения: на биполярных и полевых транзисторах. К слову сказать, именно тот конструктив был позже переделан на новую элементную базу и об этом будет рассказано в самом конце. Было решено не уходить от наработанного опыта и использовать то, что было недорого и рядом. Главное в источнике питания — это трансформатор и силовые транзисторы. Теперь транзисторы.. В предыдущем источнике стояло три КТБМ на небольшом радиаторе — это и определило срок службы блока питания, в целом, ибо умер он именно из-за перегрева транзисторов.

Блок питания 12 Вольт позволит осуществить питание практически любой бытовой техники, включая даже ноутбук.

Простой БП для трансивера

Блок питания является вторичным источником энергии для технических устройств, преобразующим напряжение питающей электрической сети в их рабочее напряжение. По принципу преобразования напряжения блоки питания БП подразделяются на два вида:. Если в схеме БП предусмотрен стабилизатор выходного напряжения, то такое устройство называется стабилизированным блоком питания. Основными техническими характеристиками, определяющими возможность использования подобных технических устройств, являются:. Принципиальная схема и принцип работы блока питания зависит от вида устройства, и поэтому необходимо рассмотреть их отдельно:.

Всем нам известно, что блоки питания сегодня являются неотъемлемой частью большого количества электрических приборов и осветительных систем. Без них наша жизнь нереальна, тем более экономия электроэнергии способствует эксплуатации этих приборов.

В основном блоки питания имеют выходное напряжение от 12 до 36 вольт.

Схема простого трансформаторного блока питания с регулировкой напряжения 0—12 вольт. « ЭлектроХобби

Схема простого трансформаторного блока питания с регулировкой напряжения 0—12 вольт. « ЭлектроХобби

Блог Принципиальные Cхемы

Человек, у которого электрика и электроника является хобби, увлечение, делами, что позволяют получать удовольствие или иметь дополнительный заработок, просто обязан иметь у себя в наличии блок питания с плавной регулировкой напряжения! Ведь работая с различной электрической и электронной техникой постоянно приходится сталкиваться с её питанием, а оно, как известно, не всегда одинаково. Постоянно искать источники питания с подходящим напряжением, тоже не выход. Именно в данном случае наиболее рациональным и правильным решением будет создание простого (или сложного, если есть в этом особая необходимость) блока питания, имеющего плавное регулирование напряжения питания.

Простая, но надёжная схема представлена на рисунке, давайте её разберём.

Схема простого, регулируемого плавно, блока питания представляет собой две основные части, это сам блок питания и небольшая транзисторная схема параметрического регулятора напряжения. Первая часть содержит понижающий трансформатор, выпрямитель (диодный мост) и конденсатор (сглаживающий фильтр). По большей части именно от выбора этих частей зависит мощность всего блока питания. Что бы не делать слишком большим блок питания ограничимся электрической мощностью в 30 Вт. Хотя для увеличения этой мощности достаточно будет поменять трансформатор, мост и выходной транзистор, имеющие соответствующие величины токов и напряжений.

Итак, находим трансформатор, который рассчитан на входное напряжение 220 вольт и выходное 12-15 вольт, вторичная обмотка должна иметь сечение, обеспечивающее номинальную силу тока в 2-3 ампера. Далее, спаиваем диодный мостик, элементы которого должны быть рассчитаны на ток не меньше 5 ампер (лучше брать с небольшим запасом).

И к выходу моста припаяем фильтрующий конденсатор с ёмкостью от 1000 микрофарад и более. Схема плавно регулируемого параметрического стабилизатора после её сборки (спайки) должна сразу начать нормально работать, хотя если есть желание донастройки и точной регулировки внутренних параметров, можете сами по изменять имеющиеся электронные компоненты, поставив туда наиболее подходящие на Ваш взгляд.

Теперь расскажу о самой работе данной схемы плавно регулируемого блока питания. Трансформатор — его задача заключается в преобразовании электрической энергии, то есть он сетевое напряжение 220 вольт понижает до нужных 12 вольт. Заметим, что как был у нас переменный ток, так и остался, хотя и понизилась амплитуда. Диодный мостик занимается тем, что переводит все колебания в один полупериод, а именно значение тока после мостика уже меняется только от нуля и до 12 вольт, не меняя своего полюса. Но волнообразный ток подходит не для всех случаев питания электрооборудования, для многих устройств нужен именно постоянный ток, допускающий минимальные колебания.

Для этого и нужен конденсатор, который сглаживает скачки напряжения.

Схема регулятора является параметрической, то есть в схеме создаётся некое опорное напряжение, уже от которого путём деления напряжения и усиления силы тока создаются необходимые выходные величины электрических параметров. С выхода мостика, на котором уже сглажены скачки (фильтрующим конденсатором), напряжение подаётся на цепь параметрического стабилизатора, состоящего из резистора R1 и стабилитрона VD2. Тут напряжение делиться, причём на стабилитроне образуется некоторое постоянная его величина с малыми отклонениями. Если напряжение будет меняться, по причине внешних обстоятельств, то эти изменения только будут заметны на R1.

Параллельно стабилитрону, на котором образовалось опорное напряжение постоянной величины, включён переменный резистор R2, что, собственно, и осуществляет плавное изменение выходного напряжения на нашем регулируемом блоке питания. Когда мы его крутим, то получаем определённую величину постоянного напряжения, что далее делится между база-эмиттерными переходами транзисторов, включённых по схеме эмиттерных повторителей. А, как известно, включение по этой схеме заставляет транзисторы работать в режиме усиления только тока, при том, что напряжение остаётся как бы неизменным. То есть, напряжение снятое с переменного резистора передаётся на выход через транзисторы, которые понижают его только на величину своего насыщения (примерно от 0.4 до 0.7 вольт).

Проще говоря — выставили мы на переменном резисторе значение 5 вольт, оно передалось через транзисторы на выход (минус примерно 1.2 вольта, что осели на транзисторных переходах база-эмиттер), а в силу усиления тока, мы получили повышение мощности, срезанной от основной, которая имеется на выходе диодного мостика. Транзисторы тут являются некими электрическими краниками, которыми мы управляем при помощи изменения напряжения на база-эмиттерных переходах. Чем больше мы подадим на них напряжения с переменного резистора, тем сильнее откроются транзисторы (понизится их внутреннее сопротивление) и больше электрической мощности передастся на выход регулируемого блока питания.

Видео по этой теме:

P.S. Эту электрическую схему простого регулируемого блока питания я когда-то давно (когда сам начинал заниматься электроникой) собрал для себя. Он меня не разу не подводил, я им проверял устройства, запитывал самодельные схемы, заряжал различные аккумуляторы и т.д. При желании этот блок питания можно доработать и снабдить дополнительными функциональными элементами, такими как внутренний вольтметр, амперметр, защиты от перегрузки и т.д.

Поиск по сайту

Меню разделов



Цепь питания постоянного тока 12 вольт 10 ампер 25 753 просмотра

В этом руководстве мы продемонстрируем простую, легкую и недорогую конструкцию электронной схемы. Цепь питания 12В 10А. Источники питания 12 В постоянного тока — это основные источники питания с входом переменного тока и выходным напряжением 12 В постоянного тока. Выходное напряжение изменяется в зависимости от входного напряжения и нагрузки. Эти блоки питания дешевы и очень надежны.

В схеме используются два TIP2955, PNP-транзистор и стабилизатор напряжения LM7812 IC с радиатором для повышения выходной мощности.

Buy From Amazon

Hardware Components

The following components are required to make a 12V Power Supply Circuit

1921 1, 19 212111. 0021 10 мкф, 470 мкф, 47000 мкф

S.no	Components	Value	Qty
1	Voltage regulator IC	LM7812	1
2	Transistor	TIP2955	2
3	Transformer	230/12V 10A	1
4	Bridge Rectifier	10A 50 PIV	1
5	Резистор	0,1 Ом 5W	3
6	Предохранитель	1A, 10A	1, 1
	1, 1
	1
8	Поставка переменного тока	230V	1

9

LM7812 PINATE

114 LM7812 PINATE114 LM7812 PINOT114 LM7812.

TIP2955 Распиновка

Для получения подробного описания цоколевки, размеров и технических характеристик загрузите техническое описание TIP2955

Цепь питания 12 В

Принцип работы

Трансформатор с 230 В на 12 В, 10 А используется для понижения основного напряжения. Диод на 10 ампер выпрямляет напряжение, поступающее от трансформатора, а конденсаторы используются для фильтрации сигнала напряжения.

Схема содержит микросхему регулятора напряжения LM7812. LM7812 относится к серии LM78xx, в которой исправлена ​​схема микросхемы стабилизатора выходного положительного напряжения.

Максимальный выходной ток микросхемы составляет 1,5 А, следовательно, мы использовали два TIP29.55 транзисторов для увеличения выходного тока до 10А. Два предохранителя на 1 А и 10 А используются для защиты ИС, транзисторов и различных компонентов схемы от перегрузки по току. Старайтесь использовать соответствующие радиаторы с ИС и транзисторами, чтобы избежать перегрева.

Применение и использование

Источники питания 12 В 10 А используются в нескольких цифровых устройствах, таких как:

• ЖК-экраны
• DVD-плееры
• Жесткие диски
• Audio Gear и большинство других цифровых устройств

Похожие сообщения:

12V 5V Схема двойного источника питания 3A max

См. различные принципиальные схемы источников питания 12V и 5V. Эта схема может когда-нибудь вызвать у вас головную боль, которая недоступна или не соответствует работе.

Но эта статья поможет вам сэкономить деньги. Кроме того, это отличное обучение. Создать схему самостоятельно.
Все цепи регулятора напряжения постоянного тока. Так что им можно доверять, низкий уровень шума.

Как выбрать подходящую концепцию дизайна

12 В и 5 В при 1 А Источник питания

Build CD-ROM Цепь питания привода

Цепь питания 12 В 5 В с использованием 7805 и LM7812

Как это работает Схема регулятора 2A

Цифровой CMOS и TTL источник питания

Также схемы питания 5V 9V 12V

Related Posts

Мы должны ответить себе, что для чего предназначена эта схема?

• 12 вольт
  Когда мы используем общие нагрузки, такие как микросхемы аудиоусилителей, схемы управления реле или даже цифровой чип CMOS. Мы можем использовать схему питания 12 В.

  Мы можем использовать нерегулируемый источник питания в некоторых схемах, не требующих высокой точности. Просто есть небольшие пульсации напряжения, например, в цепи привода реле.

  Если цепь, требующая постоянного уровня напряжения, также должна быть на 12 вольт.

У вас есть идеи? Смотрите схему ниже, вы ясно поймете.

Некоторые хотят Блок питания 9В вместо батареи. Это хорошая идея, потому что она подходит для слаботочного использования.

Блок питания 12 В и 5 В при 1 А

Цепь питания привода CD-ROM

Если у вас старый привод CD-ROM. Он может воспроизводить только аудио компакт-диски, отличный звук. Но для него требуется схема питания 12В 5В. У нас есть много способов построить источник питания постоянного тока для проигрывателя аудио компакт-дисков.

Что еще? Давайте сделаем блок питания для нашего музыкального плеера.

Цепь питания 12 В 5 В с использованием 7805 и LM7812

Посмотрите на схему ниже. Это может обеспечить напряжение постоянного тока 5 В и 12 В при 1 А.

Так как привод CD-ROM является частью электроники, то требуется регулируемый источник питания. Итак, мы используем 3-выводную интегральную схему с фиксированным напряжением 1 А, 7805 и 7812.

Узнать больше : Техническое описание схемы регулятора 7805

.

Схема состоит из нерегулируемого и регулируемого источника питания IC7805-7812.

Сначала рассмотрим нерегулируемый источник. Они состоят из важного оборудования, такого как трансформаторы, диодный выпрямитель и конденсаторный фильтр.

Рекомендуется:

• LM317 Переменный источник питания
• Преобразователь 12 В в 5 В
• 0-50 В, 3 А переменный источник питания

Как это работает

Процесс описан шаг за шагом.

Сначала сеть переменного тока (230В/117В) проходит в цепь через F1. Это простое устройство. Он защищает, когда электричество закончилось.

Затем ступенчатый трансформатор преобразует сеть переменного тока в низковольтную, 12В, 6В с трансформатором тока. Он определяет максимальный требуемый ток. В данном случае нам нужен выходной ток 1А как 5В, так и 12В. Поэтому мы должны выбрать трансформатор 2А.

Устанавливаем схему как двухполупериодный выпрямитель с помощью четырех дидо.

Если вы новичок, прочитайте сначала:
Принцип нерегулируемого источника питания .
Я тебе сейчас не объясню. Потому что это сделает эту статью слишком длинной

Посмотрите на краткую электрическую схему.

Есть две секции.

• Секция 5 В
  При 6 В ТТ 6 В D2 и D3 выпрямляют 6 В переменного тока в постоянный ток. Затем фильтрующий конденсатор C1 для чистого постоянного тока. Также важен C1. Мы должны использовать правильную емкость. Если использование слишком низкое, мы получим низкое напряжение постоянного тока и высокие пульсации. Теперь напряжение на C1 составляет около 8,4 В.
• 12 В Секция
  При 12 В ТТ 12 В, D1 и D4 выпрямляют 12 В переменного тока в постоянный ток, а C2 также сглаживает его до чистого постоянного тока. А вот на С2 у него напряжение равно 17В.

И Затем оба напряжения приходят на регулятор 7805 и 7812. Для поддержания стабильного выходного напряжения 5В и 12В при 1А.

C3 и C5 тоже являются фильтрами. А C4 и C6 также уменьшают частотные помехи или переходные процессы.

Запчасти вам понадобятся
D1, D2, D3, D4, D5: 1N4007, 1000V 1A Diodes
IC1: 7805, 5V 1A Регуляторы IC
IC2: 7812, 12V 1A Регуляторы IC

ElectryTICTICTICTICTIRTIRS01515151015151015101515101510151015101510151. мкФ 25 В
C2: 2200 мкФ 16 В
C3: 100 мкФ 16 В
C5: 100 мкФ, 25 В
C4, C6: 0,1 мкФ, 50 В, керамический конденсатор
T1: 230 В или 117 (в зависимости от страны), первичный ток до 12 В, 6 В, CT @2A, вторичный трансформатор
F1: предохранитель 1 A

для начинающих!

12 В 2 А и 5 В Цепь питания

Если вашей нагрузке требуется больше потоков. Например, автомобильные усилители звука. Требуется напряжение питания 12 В при 2 А вверх. Мы можем легко изменить приведенную выше схему.

Посмотрите на новую схему обновления.

Продолжаем поддерживать цепь питания 5В. Но измените схему питания 12 В, чтобы она стала версией регулятора транзисторов и стабилитронов.

Даже с дополнительным оборудованием. Но не слишком сложно для понимания.

Нам нужно тока больше. Приходится менять диоды на 1N5402. Он может подключить максимальный ток до 3А.

И добавьте еще один конденсатор С2 для увеличения емкости при большем токе более чем в 2 раза. Это делает более стабильный ток.

Как бы то ни было, мы видим, что схема представляет собой регулятор напряжения серии транзисторов.

Подробнее: Фиксированный стабилизатор на основе транзистора и стабилитрона

Для этой схемы требуется большее входное напряжение, что повышает эффективность. Падение напряжения на С1 и С2 увеличивается до 15Вх1,414=21В.

Схема преобразователя постоянного тока 12 В 3 А с использованием транзистора и стабилитрона

Лучше, чем раньше. Мы добавляем два транзистора в форме Дарлингтона (Q1, Q2), чтобы увеличить ток до 2 или 3 А макс.

Зенеровский диод настраивается, чтобы поддерживать фиксированное напряжение на уровне 12 В. И мы добавляем два диода, чтобы компенсировать потерю напряжения на выводе BE каждого транзистора (0,6 В + 0,6 В).

Это приводит к тому, что выходное напряжение составляет 12В точнее.

Для других устройств Исходная схема C4: конденсатор фильтрует любые помехи. C3 уменьшает пульсации напряжения.

Детали, которые вам понадобятся
D1,D2,D3,D4,D5: 1N5402, 200 В, 3 А, диоды
IC1: 7805, 5 В, 1 А, регуляторы IC
Q1: BC548, 45 В, 0,5 А, QV5302 9: 0 NPN501A Транзистор 15A, транзистор NPN

Электролитические конденсаторы
C1,C2: 2200 мкФ, 25 В
C5: 2200 мкФ, 16 В
C6: 100 мкФ, 16 В
C3: 22 мкФ, 25 В
C4, C7: 0,1 мкФ, 50 В, керамический конденсатор
R1: 470 Ом, 0,25 Вт, резисторы, допуск: 5 % трансформатор
F1: Предохранитель 1А

12В 3А и 5В 2А Схема регулятора

Наш друг (Суреш) хочет источник питания постоянного тока 12В и 5В на 2А. У нас есть много способов сделать это. Но эта схема ниже может быть лучшим выбором.

12В 3А и 5В 2А Схема блока питания

Схему выше немного изменим.

• Изменить размер трансформатора на 3А.
• Поддерживайте оборудование так же, как и для 12В. Но он по-прежнему выдает ток до 3А.
• Добавьте силовой транзистор TIP2955, чтобы еще больше увеличить силу тока.

См. Сильноточный 5В до 2А .

Цифровой CMOS и TTL Блок питания

Иногда в наших электронных схемах используются разные уровни напряжения. Например, цифровые схемы, которые используют семейство IC TTL. Для которого требуется только питание 5 В. Подключается к семейству микросхем CMOS, которые используют питание 12 В.

Подключение CMOS к TTL при разных уровнях питания

Узнайте, как использовать CMOS IC

Мы можем легко подключить оба с помощью приведенной выше транзисторной схемы.

И мы можем использовать схему питания для цифровой ИС в соответствии со схемой ниже

12V 5V Схема питания для цифровых CMOS и TTL

Эта схема модифицирована по сравнению с приведенной выше схемой.
