Всем привет сегодня рассмотрим предохранители на автомобиле ВАЗ 2107. Жгуты проводов на семёрке соединяются через блок предохранителей. Монтажный блок автомобиля играет важную роль и защищает от перегрузок, а так же от короткого замыкания.

Расположение блока предохранителей

Основная часть предохранителей ВАЗ 2107 находятся под капотом автомобиля. Также в данном блоке присутствуют реле. Где находится предохранители? этим вопросом, наверное, в первую очередь задаются те, кто только купил автомобиль. А находится монтажный блок под капотом около лобового стекла со стороны пассажира. Автомобиль ВАЗ 2107 оснащается двумя видами блока предохранителей, старого и нового образца.

Схема предохранителей ВАЗ 2107 старого образца

“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей

F1 (8А/10А)	Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
F2 (8/10А)	Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
F3/4 (8А/10А)	Резервные
F5 (16А/20А)	Нагревательный элемент обогрева заднего стекла и его реле (контакты)
F6 (8А/10А)	Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
F7 (16А/20А)	Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)	Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А)	Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
F10 (8А/10А)	Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
F11 (8А/10А)	Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
F12 (8А/10А)	Дальний свет (правая фара). Обмотка включения реле очистителей фар
F13 (8А/10А)	Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А)	Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
F15 (8А/10А)	Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
F16 (8А/10А)	Ближний свет (правая фара). Обмотка включения реле очистителя фар
F17 (8А/10А)	Ближний свет (левая фара)

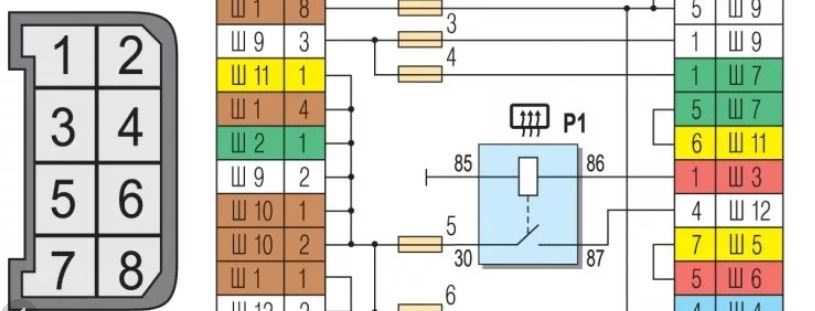

Схема блока предохранителей ВАЗ 2107 нового образца

1. Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
2. Электромотор передних дворников.
3. Резервное гнездо.
4. Резервное гнездо.
5. Питание электрообогрева заднего стекла.
6. Часы, прикуриватель, питание розетки “переноски”.
7. Сигнал и вентилятор радиатора.
8. Лампы указателя поворотов в режиме “аварийки”.
9. “Противотуманки” и реле, регулирующее напряжение бортовой сети.
10. Лампы панели приборов.
11. Лампы стоп-сигнала.
12. Правая фара дальнего света.
13. Левая фара дальнего света, контрольная лампа дальнего света.
14. Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
15. Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
16. Ближний свет (правая лампа).
17. Ближний свет (левая лампа).

Реле нового блока ваз 2107 выполняют такие функции:

1. Реле обогрева заднего стекла.
2. Реле очистителя и омывателя фар.
3. Реле сигнала.
4. Реле электровентилятора системы охлаждения.
5. Реле дальнего света.
6. Реле ближнего света.

С проблемой в работе отопительной системы автомобилей семейства ВАЗ сталкивается практически каждый владелец транспортного средства. Особенно болезненны для владельцев неисправности в системе обогрева в холодные поры года. Водителя пытаются первым делом устранить неисправность в работе отопителя, чтобы обеспечить для себя и пассажиров комфортное пребывание в салоне машины.

Нередко причиной неисправности отопительной системы салона является перегорание предохранителя печки. В этой статье рассмотрим причины выхода из строя детали и варианты устранения неполадки на автомобиле ВАЗ-2107.

Замена предохранителя печки своими руками

Понять, что система отопления салона ВАЗ-2107 не работает, довольно просто. Для этого всего лишь необходимо завести машину и повернуть переключатель салонного отопителя. Если не появились звуки, характерные для работающего вентилятора печки, значит, необходимо искать причину неполадки и устранять её. Если отопительная система не функционирует ни на одном режиме, тогда чаще всего причина в сгоревшем предохранителе печки.

Сгорание защитного устройства — это самая частая поломка, которая устраняется заменой вышедшего из строя изделия. Заменить его очень просто. ВАЗ-2107 оборудован флажковыми предохранителями нового образца.

Блок защитных приспособлений расположен под капотом с правой стороны по ходу движения машины, и находится на перегородке между моторным отсеком и салоном. Чтобы добраться до блока, надо открыть капот. Обзору откроется пластиковая крышка блока, на которой находятся обозначения и названия деталей. За систему отопления отвечает изделие с маркировкой F7 в системе реле R1. Если вышел из строя этот элемент, параллельно не будут работать прикуриватель и подсветка бардачка.

Для замены необходимо приобрести новый флажковый предохранитель на тридцать ампер. При покупке изделия обязательно обращайте внимание на его нагрузку. Не устанавливайте изделия с увеличенным номинальным значением. Это может быть чревато серьёзными последствиями, вплоть до возгорания машины.

Для начала надо демонтировать сгоревший элемент с помощью пинцета, который находится в блоке. Дальше новая деталь устанавливается на штатное посадочное место, для фиксации контактов незначительно надо нажать на изделие.

На этом можно считать работу завершённой. Если защитный элемент вышел из строя через длительную его эксплуатацию, то дальше отопитель автомобиля будет работать без проблем.

Однако часто случаются ситуации, когда сразу же после замены детали происходит повторное её перегорание. Дело в том, что предохранитель установлен на автомобиль с целью защиты электрических цепей машины от перегрева и перегорания при больших нагрузках. Повторно вышедший из строя элемент может свидетельствовать о более серьёзных неполадках в электрической цепи отопления машины.

Причины перегорания предохранителя печки и способы их устранения

Спровоцировать перегорание предохранителя печки ВАЗ-2107 может короткое замыкание в электрической цепи отопительной системы. Замыкание возникает через неисправность какой-либо детали в системе вентиляции или попадание влаги на контакты, что вызывает большую нагрузку в сети и выход из строя защитного устройства. Для этого необходимо с помощью тестера проверить цепь питания всех отопительных приборов салона. Если у вас есть знания и навыки работы по электронике, тогда для вас это не составит труда. В ином случае потребуется обращение к специалистам.

Некачественные контакты внутри монтажного блока также могут быть источником поломки вентилятора печки. Проверить эту гипотезу можно взявшись рукой за коробку с проводкой и хорошенько пошевелить ей. Если вентилятор заработал, значит, в монтажном блоке отходят контакты или имеются окислившиеся элементы. Необходимо разобрать блок, провести очистку всех контактов и заизолировать стыковые места проводов.

Иногда вентилятор начинает функционировать только после прогрева мотора. Тогда неисправность в реле зажигания, которое находится под приборной панелью и подлежит обязательной замене.

Виновником сгорания также может быть электрический моторчик вентилятора. С помощью тестера надо проверить его функционирование. Если есть напряжение, тогда надо визуально осмотреть двигатель, возможно, в нём залипли щётки. Если моторчик вентилятора вышел из строя, необходимо купить новый и заменить неработающий элемент. Залипание щёток можно устранить с помощью механической чистки изделия своими руками.

Устранив возможные источники выхода из строя предохранителя, надо заменить старый защитный элемент новым качественным изделием. После устранения неполадок деталь перегорать не будет, печка станет работать без перебоев.

Подведём итоги

При регулярном сгорании предохранителя печки не спешите менять изделие. На самом деле, изначально необходимо выявить причину возникновения этой неполадки. Сделать это можно самостоятельно, если есть элементарные знания по электронике, и тестер для проверки контактов и исправности работы элементов сети. Если же электроника — это не ваш конёк, тогда лучше обратиться к специалистам для обнаружения и устранения причин перегорания защитного элемента.

Помните, что замена сгоревшей детали не всегда решает проблему. Только комплексный подход к модернизации отопительных элементов и устранение источников неполадок обеспечит эффективную работу отопителя и комфортную температуру в машине.

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

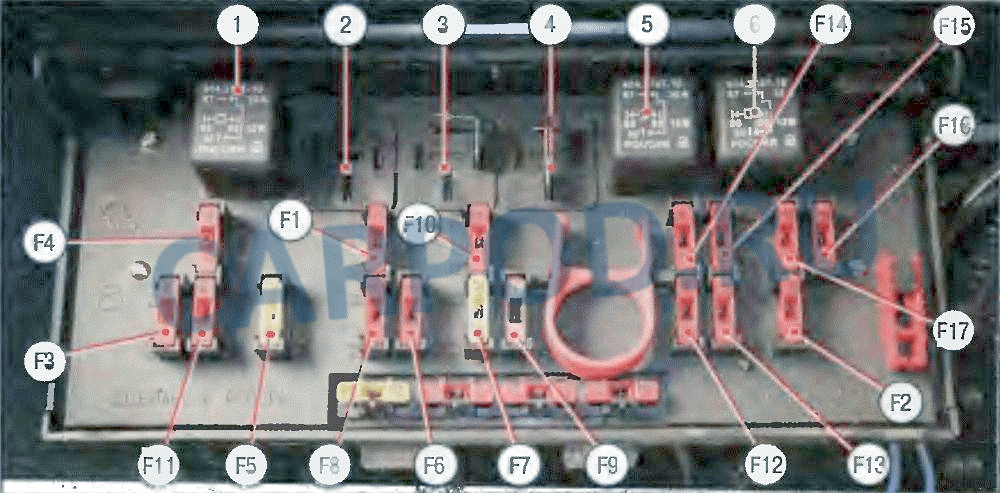

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:

Реле:
R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107
Предохранители:
F1 (10А)
электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла
F2 (10А)
электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар
F3(10А) резервный
F4(10А) резервный
F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)
F6 (10А)
прикуриватель
часы
F7 (20А)
звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора
F8 (10А)
выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации
лампа контроля указателей поворота (в режиме аварийной сигнализации)
указатели поворота (в режиме аварийной сигнализации)
F9 (7,5А)
лампы задних противотуманных фонарей и их сигнализатор
F10 (10А)
указатели поворота (в режиме указания поворота)
тахометр, вольтметр
реле-прерыватель и сигнализатор указателей поворота
система управления электропневмоклапаном
указатель и сигнализатор резерва топлива
указатель температуры охлаждающей жидкости
лампа контроля включения стояночного тормоза
лампа контроля аварийного состояния рабочей тормозной системы
лампа контроля заряда аккумуляторной батареи
лампа контроля закрытия воздушной заслонки карбюратора
реле электровентилятора (обмотка)
термовыключатель электровентилятора
обмотка возбуждения генератора
F11 (10А)
плафон освещения салона
лампы сигналов торможения
лампа контроля непристегнутого ремня безопасности водителя (если имеется)
F12 (7,5А)
лампа дальнего света (правая фара)
реле стеклоочистителей и омывателей фар (обмотка реле)
F13 (10А)
лампа дальнего света (левая фара)
лампа контроля включения дальнего света
F14 (10А)
лампа габаритного освещения (левая блок-фара)
лампа габаритного освещения (правый фонарь)
лампа фонарей освещения номерного знака
подкапотная лампа
лампа контроля включения наружного освещения
F15 (20А)
лампа габаритного освещения (правая блок-фара)
лампа габаритного освещения (левый фонарь)
лампы освещения прикуривателя, приборов, бардачка, часов
F16 (10А)
ближний свет фар (правая блок-фара)
реле стеклоочистителей и омывателей фар (обмотка реле)
F17 (7,5А)
ближний свет фар (левая блок-фара)

Предохранители и реле ВАЗ 2107

Содержание

1. Предохранители и реле под капотом ВАЗ-2107
2. Назначение реле подкапотного блока
3. Назначение предохранителей подкапотного блока
4. Внешний вид блока предохранителей и реле ВАЗ 2107

Владельцы ВАЗ 2107 часто сталкиваются с проблемами в электрике и первое, что надо сделать- это проверить предохранители ваз 2107. В один прекрасный момент отказывается работать один из электрических приборов, вроде печки или фары ближнего света. Габариты, прикуриватель, поворотники и другие составляющие электрической цепи автомобиля могут также перестать работать без предупреждения.

Чтобы найти причину неисправности, нужно для начала понять, подаётся ли напряжение на тот или иной прибор и проверить предохранители ваз 2107. Самое главное в цепи — это предохранитель. Он защищает прибор от перегрузок и выхода из строя. При любом коротком замыкании или при значительном повышении тока цепи предохранитель перегорает. Поэтому первым делом откроем капот автомобиля и проверим предохранители.

Предохранители и реле под капотом ВАЗ-2107

Блок предохранителей ВАЗ-2107 находится в подкапотном пространстве, справа от двигателя (если смотреть по ходу движения автомобиля). В нём расположены основные предохранители и реле. Чтобы проверить, не сгорел ли какой-то из них, нужно открыть капот и пластиковую крышку блока, на которой должны быть указаны названия предохранителей и их номинальные значения.

Назначение реле подкапотного блока

R1 — реле включения обогрева заднего стекла.

Если обогрев не работает, проверьте данное реле, а также предохранитель F5, замените сгоревшие или неисправные. Если реле и предохранитель рабочие, проверьте контакты подключения проводов к полоскам обогрева на заднем стекле (сбоку ближе к боковым дверям)

R2 — реле включения дальнего света фар.

Работает совместно с предохранителями F12 и F13. Если дальним не светит только одна фара, скорее всего дело в лампе, которую пора заменить или в предохранителе F12 или F13 (правая/левая фара соответственно)

R3 — реле включения ближнего света фар.

Работает совместно с предохранителями F16 и F17. Если ближний свет не работает в обоих фарах, скорее всего дело в этом реле. Первым делом замените его на рабочее. Если не поможет, могли перегореть обе лампы (такое бывает) или их предохранители.

1 — разъём для реле включения очистителей и омывателей фар.

Если на вашем автомобиле данных устройств нет, то и в присутствии реле нет необходимости.

2 — разъём для реле включения звукового сигнала.

На рисунке установлена перемычка для того, чтобы звуковой сигнал работал без данного реле.

3 — разъём для реле включения электродвигателя вентилятора системы охлаждения.

На рисунке установлена перемычка для того, чтобы вентилятор работал без данного реле. Будьте осторожны с этим разъёмом. Нарушение контакта перемычки при отсутствии реле может вызвать отказ работы вентилятора, а это может привести к перегреву охлаждающей жидкости и соответственно двигателя. При появлении первых признаков перегрева (по датчику температуры и закипанию жидкости) глушите двигатель как можно скорей.

4 — пинцет для замены предохранителей

5 — запасные предохранители

6 — пинцет для замены реле

Старайтесь, чтобы у вас всегда были запасные предохранители разных номиналов, чтобы в случае перегорания в дороге не искать ближайший автомагазин.

Назначение предохранителей подкапотного блока

F1 (10 А) — лампы в фонарях заднего хода, печка (электродвигатель отопителя), обогрев заднего стекла.

Если у вас не работает фонарь заднего хода, проверьте этот предохранитель, затем саму лампу, а также дело может быть в переключателе света заднего хода (на кулисе или коробке передач).
Если не работает печка, но этот предохранитель целый, неисправность может быть в проводке или в самом двигателе отопителя, а также в переключателе на панели.

F2 (10 А) — электродвигатели стеклоочистителя, очистителей фар, насосов омывателей ветрового стекла и фар.

Если не работают «дворники» или омыватель, проверьте данный предохранитель и разъём 1 для реле. В нём должно быть установлено реле или перемычка. Также дело может быть в проводке или самом двигателе стеклоочистителя.

Если не работает омыватель лобового стекла, проверьте уровень жидкости в бачке омывателя. Зимой некачественная или невовремя заменённая жидкость может замёрзнуть в трубках системы омывателя. Также могут засориться форсунки омывателя. Или дело может быть в самом насосе (расположен в бачке омывателя), если например он уже отслужил своё или часто включался без жидкости для стеклоочистителя.

F3 (10 А) — резервный

F4 (10 А) — резервный

F5 (20 А) — элемент обогрева заднего стекла и контакты реле его включения.

Если не работает обогрев заднего стекла, проверьте также реле R1. Если рели и предохранитель рабочие, проверьте плотность соединения на контактах обогревателя и целлостность его элементов (отсутствие разрывов).

F6 (10 А) — прикуриватель, часы.

Если не работает прикуриватель и данный предохранитель целый, дело может быть в контактах самого разъёма. Разберите панель с разъёмом для доступа к контактам и проверьте их состояние.

F7 (20 А) — звуковые сигналы и их реле, вентилятор охлаждения.

Если не работает звуковой сигнал и данный предохранитель целый, проверьте само устройство сигнала. Дело может быть в его обмотках или контактах. Также проверьте состояние контактов на руле (во включателе сигнала). Ещё одна причина может скрываться в реле. Проверьте разъём 2. В нём должно быть установлено рабочее реле или при его отсутствии — перемычка.

Если не работает вентилятор радиатора, но данный предохранитель рабочий, проверьте соединение с датчиком температуры охлаждающей жидкости и его работоспособность. Бывает, что провод от вентилятора попадает под капотом на коллектор или корпус двигателя и сплавляется. Также проверьте работоспособность вентилятора, подав на него напряжение от аккумулятора.

F8 (10 А) — кнопка включения аварийной сигнализации (с лампой), указатели поворота и их контрольная лампа (при включённой «аварийке»).

Этот предохранитель отвечает за работу аварийной сигнализации. Если она не работает, но по-отдельности указатели поворота работают, скорее всего дело в нём.

F9 (7,5 А) — лампы задних противотуманных фонарей.

Если не работают задние «противотуманки» и этот предохранитель целый, проверьте лампы в фонарях, а также все контакты и проводку, а также правильность соединения проводов в кнопке включения на приборной панели.

F10 (10 А) — указатели поворота (только в режиме поворотников), тахометр, датчик уровеня заряда аккумулятора

Лампы указателей поворота на приборной панели
Электропневмоклапан
Датчик топлива и лампа его окончания на приборной панели
Датчик температуры охлаждающей жидкости на приборной панели
Лампа стояночного тормоза на приборной панели

Лампа неполадок тормозной системы на приборной панели
Лампа заряда аккумулятора
Лампа закрытия дроссельной заслонки
Реле электровентилятора
Термовыключатель вентилятора
Обмотка возбуждения генератора.

Большинство проблем с указателями поворотов и лампами на приборной панели решаются заменой этого предохранителя. Подробно расписывать по каждому пункту здесь не буду. Если этот предохранитель целый, но не работает какая-то система, ищите причину в другой части цепи, а также в связанных с ней приборах.

F11 (10 А) — лампы стоп-сигналов, освещение салона, лампа водительского ремня безопасности.

Если у вас не горят стоп-сигналы и этот предохранитель целый, проверьте выключатель стоп-сигналов, сами лампы и контакты разъёмов.
Лампа освещения салона также могла перегореть, либо стоит в выключенном положении. Проверьте контакты проводов, подходящих к разъёмам выключателей освещения салона.

F12 (7,5 А) — лампа дальнего света в правой фаре, стеклоочистители и омыватели фар.

Если не работает дальний свет, проверьте также реле R2 дальнего света. Если не работает дальний свет в одной фаре, то скорее всего предохранитель или сама лампа. Если не работает дальний ни в одной из фар, дело может быть в реле или в выключателе света (на рулевой колонке), его контактах и проводке, а также в кнопке включения фар.

F13 (10 А) — лампа дальнего света в левой фаре, лампа включения дальнего света на панели приборов.

Аналогично предыдущему.

F14 (10 А) — лампы габаритов в левой блок-фаре и в правом фонаре, лампы освещения госномера, подкапотная лампа, лампа включения света на приборной панели.

Если не работают лампы, но предохранитель целый, следует проверить сами лампы, проводку, а также прочность контактных соединений разъёмов. Также нужно проверить выключатели этих ламп.

F15 (20 А) — лампа габаритов в правой блок-фаре и в левом фонаре, лампы прикуривателя, приборной панели, ящика для вещей

F16 (10 А) — ближний свет в правой блок-фаре, стеклоочистители и омыватели фар

F17 (7,5 А) — ближний свет в левой блок-фаре

Внешний вид блока предохранителей и реле ВАЗ 2107

При диагностике неисправностей электрики очень удобно использовать мультиметр. С помощью него можно прозвонить любые соединения и приборы, чтобы проверить их работоспособность. Если вы умеете им пользоваться и есть хотя бы минимальные знания по электротехнике, думаю это не составит труда для вас.

1993 Lada Samara OBD2 Код P0693 Низкий уровень цепи управления реле вентилятора охлаждения 2

Код ошибки P0693 определяется как низкий уровень сигнала в цепи управления реле охлаждающего вентилятора 2. Этот код является общим кодом неисправности, то есть он применяется ко всем автомобилям, оснащенным системой OBD-II, особенно к автомобилям, выпущенным с 1996 года по настоящее время. Спецификации по описанию, диагностике и ремонту, конечно же, могут отличаться от одной марки и модели к другой.

Электродвигатели запускают вентилятор для охлаждения радиатора двигателя. Эти двигатели включаются и выключаются PCM (модулем управления трансмиссией, также известным как ECM или модуль управления двигателем в других странах).93 Лада Самара), в зависимости от показаний, которые он получает от ECT (датчик охлаждающей жидкости двигателя).

Это означает, что когда ECT достигает заданной температуры, PCM включает вентиляторы. Когда ECT охлаждается до заданной температуры, PCM выключает вентиляторы.

PCM управляет вентиляторами охлаждения, посылая сигнал заземления на реле вентилятора охлаждения. Когда нет команды на включение (не заземлено), напряжение в сигнальной цепи высокое, близкое к напряжению батареи. Обратное верно, когда по команде включено (заземлено), напряжение где-то близко к нулю. Код ошибки P0693 устанавливается, когда PCM определяет низкое напряжение при выключенном охлаждающем вентиляторе 2.

Общие симптомы

Поскольку этот код влияет на вентилятор, наиболее распространенным симптомом является перегрев двигателя. Неработающий вентилятор охлаждения может привести к перегреву двигателя во время движения. Таким образом, важно соблюдать осторожность при вождении Lada Samara 1993 года с этим кодом. Таким образом, это должно быть рассмотрено как можно скорее.

Возможные причины

Этот код может иметь несколько причин появления, например:

• Неисправно реле вентилятора охлаждения 2
• Перегорел предохранитель вентилятора охлаждения 2
• Неисправный двигатель вентилятора охлаждения
• Корродированные или ослабленные электрические разъемы
• Неисправен датчик температуры охлаждающей жидкости двигателя
• Обрыв или короткое замыкание в электропроводке, вызвавшее перегорание предохранителя

Как проверить

Перегоревший предохранитель является наиболее распространенной причиной появления этого кода. Таким образом, это должно быть первым, что нужно проверить. Найдите предохранитель, вытащите его и проверьте. Как правило, вы можете сказать, был ли поврежден предохранитель или нет.

Если предохранитель перегорел, замените его предохранителем с подходящей силой тока. Если новый предохранитель снова перегорел, то пора проверить, когда он перегорел.

Если предохранитель вышел из строя сразу после его замены, то должно быть прямое замыкание где-то между предохранителем и реле. Если он выйдет из строя, когда двигатель достигнет нужной рабочей температуры, то распространенной причиной будет сам двигатель охлаждающего вентилятора.

При выключенном двигателе и ключе зажигания попробуйте провернуть лопасти вентилятора вручную (но будьте осторожны), чтобы проверить, может ли вентилятор вращаться свободно. Если он не может свободно вращаться, значит, двигатель замерз и подлежит замене.

Если предохранитель исправен, то проблема должна быть в реле вентилятора охлаждения. Если замена реле не решает проблему, вы можете заподозрить неисправный PCM.

При работе с движущимися или горячими компонентами соблюдайте осторожность.

Как исправить

В зависимости от диагноза, общий ремонт для этого кода включает:

• Замена сгоревшего предохранителя
• Ремонт или замена обрыва или короткого замыкания проводки между PCM и предохранителем
• Ремонт или замена реле вентилятора охлаждения
• Ремонт или замена незакрепленных или подвергшихся коррозии электрических компонентов
• Замена датчика температуры охлаждающей жидкости двигателя
• Ремонт или замена двигателя вентилятора охлаждения

Этот код не может помешать вашей Ладе Самара 1993 года работать, но перегрев представляет очевидный риск.

Наиболее распространенной ошибкой при диагностике этого кода является замена двигателя вентилятора охлаждения перед выполнением нескольких тестов для правильной диагностики.

Существуют первичные и вторичные вентиляторы, и все они должны быть проверены перед заменой двигателя основного вентилятора.

Признаки неисправного или неисправного реле топливного насоса

Признаки неисправного или неисправного реле топливного насоса | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость проверки топливной системы

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Реле топливного насоса представляет собой электронный компонент, который можно найти практически на всех автомобилях, оснащенных двигателем внутреннего сгорания. Он часто находится в блоке предохранителей, расположенном в моторном отсеке, и функционирует как основной электронный переключатель, который управляет питанием топливного насоса. Реле топливного насоса обычно управляется зажиганием или модулем управления трансмиссией, и при включении подает ток на топливный насос, чтобы он мог работать. Поскольку реле топливного насоса управляет питанием топливного насоса, любые его неисправности могут вызвать проблемы с топливным насосом, что может вызвать проблемы с управляемостью автомобиля. Обычно плохое или неисправное реле топливного насоса вызывает несколько симптомов, которые могут предупредить водителя о проблемах.

1. Двигатель глохнет

Одним из первых признаков проблемы с реле топливного насоса является внезапная остановка двигателя. Если реле топливного насоса неисправно во время движения автомобиля, оно отключит питание топливного насоса, что приведет к остановке двигателя. Неисправное реле может позволить перезапустить автомобиль через некоторое время, а полностью вышедшее из строя реле — нет.

2. Двигатель не запускается

Другим признаком неисправности реле топливного насоса является то, что двигатель не запускается. Если реле топливного насоса выйдет из строя, топливный насос останется без питания. Двигатель может продолжать работать при повороте ключа, однако он не сможет запуститься из-за нехватки топлива. Этот симптом также может быть вызван множеством других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

3. Нет шума от топливного насоса

Другим признаком, указывающим на проблему с реле топливного насоса, является отсутствие шума от топливного насоса при включении зажигания. Большинство топливных насосов издают тихий гул или гул, который можно услышать изнутри автомобиля, если внимательно прислушаться, или снаружи автомобиля, рядом с топливным баком. Если реле топливного насоса выйдет из строя, оно отключит питание топливного насоса, что сделает его неработоспособным и, следовательно, бесшумным при включенном зажигании.

Хотя реле топливного насоса является очень простым компонентом, оно играет очень важную роль в правильной работе автомобиля. Если в вашем автомобиле проявляются какие-либо из перечисленных выше симптомов или вы подозреваете, что у вашего реле топливного насоса возникла проблема, обратитесь к профессиональному технику, например, из YourMechanic, для проверки автомобиля, чтобы определить, следует ли заменить компонент.

---

Следующий шаг

Запланировать проверку топливной системы

Самая популярная услуга, которую заказывают читатели этой статьи, — проверка топливной системы. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 9:00.ВЕЧЕРА. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И ПЛАНИРОВКИ

---

электрическая система

топливные насосы

реле

топливная система

Приведенные выше утверждения предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные рейтинги авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

Отличный рейтинг

---

Резюме

См. Обзоры возле ME

Johnny

33 года опыта

264 Обзоры

Запрос Johnny

Johnny

33 года. Toyota Corolla L4-1.6L — Проверка топливной системы — Сакраменто, Калифорния

Джонни отлично поработал

Arturo

27 лет опыта

303 Обзоры

Запрос Arturo

Arturo

27 лет опыта

Запрос Arturo

от Armina

Nissan Titan V8-5. 6L — Калифорния

Информативно и эффективно

Raymond

37 лет опыта

402 отзыва

Запрос Raymond

Raymond

37 лет опыта

Запрос Рэймонд

Мэтью

Chevrolet Impala V6-3.4L — Топливная система — Лас-Вегас, Невада

Рэймонд был очень знающим механиком и прошел испытания. Я доверяю ему любое будущее от вашего механика.

Kenneth

20 лет опыта

775 Обзоры

Запрос Kenneth

Kenneth

20 -летний опыт

Запрос Kenneth

от Marisa

BMW X5 -L6-3.0L — REALS -System -RANCA -RALOS -RALO -PALOS -RALOS -RALOS -RALOS -RALOS -RALOS -RALOS -RALOS. Калифорния

Кеннет был очень хорошо осведомлен. Он правильно диагностировал мою машину, фактически зайдя под капот, удалив секцию и проведя какой-то тест, который точно сказал ему, в чем проблема. Он также прибыл на 15 минут раньше и подготовился к визиту, связавшись со мной накануне, чтобы получить дополнительные разъяснения.

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как заменить реле автоматического отключения

Реле ASD (автоматическое отключение) выходит из строя, когда электрические функции в автомобиле не работают или когда автомобиль не заводится.

Как заменить реле дверного замка

Электрические дверные замки работают через реле дверного замка, расположенное рядом с педалью тормоза, за стереосистемой, за подушкой безопасности пассажира или под капотом.

Как заменить узел топливного счетчика

Узел указателя уровня топлива показывает уровень топлива. Указатель уровня топлива больше не будет работать, если применяется обратный заряд или коррозия.

Похожие вопросы

Автомобиль работает на холостом ходу и глохнет

Похоже, у вас возникла проблема с одним из датчиков на двигателе. Неисправный датчик обычно позволяет двигателю запуститься, но как только дроссельная заслонка включена, двигатель глохнет, потому что он…

Многочисленные проблемы с электрикой автомобиля

Похоже, проблема в комбинации приборов, вызывающая проблемы. Я не могу найти каких-либо общих проблем, связанных с тем, что вы описываете, но я предлагаю вам проверить проводку к кластеру вместе с…

Встряхивание при ускорении

Привет. Проверьте топливную систему и убедитесь, что топливная форсунка цилиндра № 2 неисправна. Код P0402 (https://www.yourmechanic.com/article/p0402-obd-ii-trouble-code-exhaust-gas-recirculation-flow-excessive-detected-by-jay-safford) означает, что EGR не работает, а код P0174 (https://www.yourmechanic.
