Устройство задней подвески ВАЗ-2107 | Автолюбители

Задняя подвеска

1 – распорная втулка;
2 – резиновая втулка;
3 – нижняя продольная штанга;
4 – нижняя изолирующая прокладка пружины;
5 – нижняя опорная чашка пружины;
6 – буфер хода сжатия;
7 – болт крепления верхней продольной штанги;
8 – кронштейн крепления верхней продольной
штанги;
9 – пружина подвески;
10 – верхняя чашка пружины;
11 – верхняя изолирующая прокладка пружины;
12 – опорная чашка пружины;
13 – тяга рычага привода регулятора давления
задних тормозов;
14 – резиновая втулка проушины амортизатора;
15 – кронштейн крепления
амортизатора;
16 – дополнительный буфер хода
сжатия;
17 – верхняя продольная штанга;
18 – кронштейн крепления нижней
продольной штанги;
19 – кронштейн крепления
поперечной штанги к кузову;
20 – регулятор давления задних
тормозов;
21 – рычаг привода регулятора
давления;
22 – обойма опорной втулки

рычага;
23 – опорная втулка рычага;
24 – поперечная штанга;
25 – амортизатор
Задняя подвеска автомобиля зависимая, включает в себя направляющее устройство,
упругие элементы и устройства, гасящие колебания кузова.

Направляющее устройство. Балка заднего моста связана с кузовом шарнирно при помощи
реактивных штанг: двух нижних 3 и двух верхних 17 продольных и одной поперечной
штангой 24. Продольные штанги передают толкающие и тормозные усилия от ведущих
колес через балку заднего моста на кузов. Поперечная штанга удерживает кузов от
боковых смещений. Реактивные штанги крепятся к кронштейнам кузова и балке заднего
моста через резинометаллические шарниры, которые конструктивно выполнены
одинаково и отличаются только размерами. Шарнир состоит из резиновой втулки 2,
установленной в проушине штанги, распорной втулки 1, которая проходит через
отверстие резиновой втулки, упорной шайбы и болта крепления штанги.

Упругие элементы подвески состоят из витых цилиндрических пружин 9, двух основных
буферов 6 хода сжатия и дополнительного буфера сжатия 16. Пружины под статической
нагрузкой 295 кгс сортируются на две группы А и Б. Группы маркируются аналогично
группам пружин передней подвески, т. е. группа А – желтой полосой, группа Б – зеленой.
Установленная на подвеске пружина опирается верхним концом на опорную чашку 10
через резиновую изолирующую прокладку 11, которая размещена в стальной
штампованной чашке 12 кузова. Нижний конец пружины опирается в чашку 5 балки
заднего моста через изолирующую пластмассовую прокладку 4. Основные буферы 6

установлены внутри пружин и закреплены грибовидным соском в отверстиях верхних
опор 10. Дополнительный буфер 16 установлен на кронштейне, прикрепленном болтами к
днищу кузова.

ВАЗ 2107 | Задняя подвеска

Возможные неисправности задней подвески, их причины и способы устранения

Особенности конструкции

Задняя подвеска зависимая пружинная, со штанговым направляющим механизмом и гидравлическими амортизаторами телескопического типа двустороннего действия.

Рис. 4.13. Задняя подвеска: 1 – втулка распорная амортизатора; 2 – гайка; 3 – амортизатор задний; 4 – гайка крепления верхней штанги; 5 – кронштейн верхней штанги; 6 – штанга верхняя; 7 – чехол амортизатора; 8 – крышка ограничительная; 9 – подушка амортизатора; 10 – прокладка верхняя пружины; 11 – чашка пружины; 12 – пружина; 13 – буфер сжатия; 14 – прокладка нижняя пружины; 15 – штанга поперечная; 16 – мост задний; 17 – гайка; 18 – втулка распорная; 19 – втулка; 20 – штанга нижняя; 21 – болт крепления штанги; 22 – болт крепления амортизатора; 23 – втулка амортизатора

Направляющий механизм состоит из двух верхних штанг 6 (рис. 4.13), двух нижних продольных штанг 20 и одной поперечной штанги 15, которые соединены с кронштейнами кузова и заднего моста через резинометаллические шарниры болтами с самостопорящимися гайками.

Витые цилиндрические пружины 12 с резиновыми прокладками 10 вверху и пластмассовыми прокладками 14 внизу установлены между кузовом и балкой заднего моста.

Верхний конец амортизатора 3 крепится к внутреннему брызговику боковины через резиновые подушки 9, нижний – соединяется с кронштейном заднего моста через две резиновые втулки 23 и распорную втулку 1.

Ход балки заднего моста вверх ограничивается двумя резиновыми буферами 13.

Определение технического состояния

Проверка технического состояния задней подвески сводится к периодическим осмотрам штанг и их резиновых втулок, пружин и их прокладок, резиновых втулок и чехлов амортизаторов, буферов сжатия. При обнаружении износа резиновых втулок, разрушения буферов, разрывов и трещин чехлов амортизаторов, поломки пружин их следует заменить новыми.

Деформированные штанги выправите или замените. Износ резиновых втулок определяется как визуально, так и покачиванием задней части автомобиля для выявления зазоров в местах крепления штанг и амортизаторов.

Ремонт амортизатора

1. Отсоедините от кронштейна нижний конец амортизатора, отвернув гайку 2 (см.

рис. 4.13) и вынув болт 22.

2. Отверните гайку верхнего крепления амортизатора, удерживая шток амортизатора от проворачивания.

3. Снимите ограничительную крышку 8 и подушку 9 амортизатора.

4. Выньте амортизатор через нишу колеса.

Рис. 4.14. Установка амортизатора в тиски для разборки специальным ключом

5. Установите амортизатор в тисках, зажав проушину резервуара по торцам (рис. 4.14).

Рис. 4.15. Специальный ключ для отворачивания гайки резервуара амортизатора

Рис. 4.16. Амортизатор задней подвески: 1 – шток; 2 – втулка; 3 – крышка ограничительная; 4 – кольцо защитное; 5 – прокладка; 6 – обойма сальника; 7 – сальник резервуара; 8 – пружина перепускного клапана; 9 – кольцо поршневое; 10 – диск дроссельный; 11 – диск клапана; 12 – тарелка опорная; 13 – пружина клапана; 14 – шайба регулировочная; 15 – гайка клапана; 16 – тарелка впускного клапана; 17 – клапан; 18 – пружина впускного клапана сжатия; 19 – чашка; 20 – корпус клапана; 21 – пружина клапана; 22 – резервуар; 23 – рабочий цилиндр; 24 – поршень; 25 – тарелка перепускного клапана; 26 – ограничитель; 27 – направляющая; 28 – сальник штока; 29 – гайка резервуара; 30 – шайба

Вытяните шток до упора и отверните специальным ключом (рис. 4.15) гайку 29 резервуара (рис. 4.16).

7. Выньте из резервуара рабочий цилиндр 23 и шток 1 с закрепленными на нем деталями.

8. Осторожно медным молотком выбейте направляющую 27 штока из рабочего цилиндра.

9. Выньте из цилиндра поршень 24 со штоком и слейте жидкость.

10. Осторожно медным стержнем выбейте из цилиндра клапан сжатия.

11. Освободите резервуар из тисков и слейте из него жидкость.

12. Зажмите шток с поршнем в тисках за лыску на верхнем конце и отверните гайку 15 клапана отбоя.

13. Снимите поршень с клапанами (перепускным и отбоя), направляющую 27 штока, сальник 28 штока, обойму 6 сальника, другие детали.

14. Установите на верстак клапан сжатия чашкой 19 вверх и извлеките чашку 19, пружину 18 клапана сжатия, клапан сжатия 17.

15. Проверку и сборку амортизатора проводите таким же образом, как амортизаторной стойки передней подвески.

16. Установите амортизатор в обратном порядке. Окончательную затяжку гаек крепления амортизаторов проводят при полной нагрузке автомобиля.

Неразборные амортизаторы задней подвески

Рис. 4.17. Неразборный амортизатор задней подвески: 1 – шток; 2 – поршень с клапаном отбоя; 3 – клапан сжатия; 4 – резервуар; 5 – цилиндр; 6 – место маркировки

Автомобили Иж-21261 наряду с разборными задними амортизаторами 2123-2915006 (см. рис. 4.16) комплектуются амортизаторами 2126-2915006-07 (рис. 4.17) неразборной конструкции производства ОАО «Скопинский автоагрегатный завод».

Габаритно-установочные размеры новых неразборных амортизаторов (далее именуемых «амортизаторы») такие же, как старых разборных.

Ремонт амортизаторов сводится к их замене. Установленные на автомобили Иж-21261 амортизаторы должны удовлетворять следующим требованиям.

Амортизаторы должны быть окрашены черной грунт-эмалью «Пентал-Амор» ТУ 2312-019-49331636–99 или черной грунтовкой ГФ-089 ТУ 6-10-883–78. Наличие краски на поверхности штока не допускается.

Амортизаторы должны быть герметичными. Испытания по герметичности проводятся на стенде для снятия диаграмм типа «Милетто» и путем прокачки в течение одной минуты при частоте 150 циклов в минуту. При этом температура амортизаторов не должна превышать 100 °С.

Последующая проверка заключается в выдержке в течение 12 ч в вертикальном положении штоком вниз при температуре 20 °С. Шток при этом должен быть выдвинут до отказа. В процессе и после испытаний течь рабочей жидкости не допускается.

При работе амортизатора не допускается стук, скрип, заедания. Допускается сопение, вызванное перетеканием амортизаторной жидкости «Лукойл АЖ» ТУ 0253-025-00128599–2001 или ГРЖ-12 ТУ 0253-048-05767924–92 через дроссельные отверстия. Оценка шумности производится в сравнении с контрольными образцами на стенде для снятия диаграмм.

Усилие сдвига штока амортизатора не должно превышать 50 Н (5 кгс), проверка производится при температуре 20 °С.

Амортизатор устанавливается горизонтально и крепится за нижнюю проушину, совершается 5 полных циклов «растяжение–сжатие». К штоку крепится динамометр ДПУ-0,1/2 ГОСТ 13837, и плавно увеличивается растягивающее усилие до момента начала сдвига штока. Допускается производить проверку усилия сдвига штока путем приложения к нижней проушине подвешенного за шток контрольного груза. При этом вес движущихся частей резервуара принимается равным 10,29 Н (1,05 кгс). Усилие сопротивления амортизатора при ходе поршня 100 мм, при температуре 20 °С должно быть равным:

– при частоте 100 циклов в минуту 123–165 кгс при отбое и 41–61 кгс при сжатии;

– при частоте 80 циклов в минуту 115–150 кгс при отбое и 36–54 кгс при сжатии;

– при частоте 30 циклов в минуту 46–85 кгс при отбое и 14–42 кгс при сжатии.

Рис. 4.18. Форма диаграммы неразборных амортизаторов задней подвески

Снятие рабочих диаграмм и определение максимальных усилий сопротивления амортизаторов при ходе отбоя и сжатия производятся на динамометрических стендах типа «Милетто» или СИ-46.

Форма рабочих диаграмм должна соответствовать данным, показанным на рис. 4.18. Амортизаторы должны выдерживать стендовые ресурсные испытания в течение 2 млн циклов.

Испытания проводятся при следующих условиях:

– ход привода колебателя (80±1) мм;

– частота колебаний (235±5) циклов в минуту;

– температура корпуса амортизатора (80±5) °С;

– после 2 млн циклов потеря жидкости не должна превышать 10% от первоначального объема (250±5) см³.

Замена пружин задней подвески

1. Снимите амортизаторы задней подвески с обеих сторон (см. «Ремонт амортизатора»).

2. Отсоедините от кронштейна на балке заднего моста стойку привода регулятора давления.

3. Отсоедините от кронштейна на кузове поперечную штангу 15 (см. рис. 4.13).

4. Установите на обе пружины 12 приспособления для стяжки пружин и немного сожмите пружины.

5. Приподнимите заднюю часть автомобиля (при этом колеса должны оставаться на земле).

6. Выньте пружины.

7. Снимите с пружин прокладки 10 и 14, чашки 11 и приспособления для стяжки пружин.

8. Для проверки осадки пружин их трехкратно сжимают до соприкосновения витков. Затем пружины сжимают до высоты 205 мм (габаритная высота рабочих витков). При этом усилие сжатия должно быть не менее 2943 Н (300 кгс). Если усилие сжатия меньше, значит, пружины «просели» и их нужно заменить. Перед сжатием установите на пружины опорные шайбы с винтовой поверхностью, соответствующей подъему концевых витков (12,5 мм на дуге 240°).

9. Проверьте состояние прокладок 10 и 14 пружин и при необходимости замените их новыми.

10. Установите пружины в обратном порядке. Окончательную затяжку гаек крепления штанги и амортизаторов проводят при полной нагрузке автомобиля.

Проверка задней подвески Ваз 2107, Ваз 2105, Ваз 2104

ВАЗ

2104, 2105, 2107

ремонт

ходовая часть

задняя подвеска

Проверка состояния задней подвески

Инструкции по ремонту узлов задней подвески лада 2107, этапы снятия амортизатора, порядок установки деталей подвески лада 2105 и автомобиля ваз 2104, ваз 2105, ваз 2107. Проверка и устранение стуков и шумов в подвеске лада 2107 своими руками. Инструкции по ремонту ходовой лада 2104. Детали передней и задней подвески лада 2105.

Перед проверкой все детали тщательно промойте.
Резиновые детали, втулки и защитные покрытия при мойке предохраняйте от действия растворителей.

Пружины

Основные данные для проверки пружины задней подвески

Проверьте упругую характеристику пружин ваз 2104 по контрольным точкам, предварительно трехкратно обжав их до соприкосновения витков.

ПРИМЕЧАНИЕ
По длине под нагрузкой 2990 Н (305 кгс) пружины разделяются на два класса: А — длина больше 273 мм и В — длина равна или менее 273 мм. Пружины класса А маркируются желтой краской на наружной стороне витков, а класса В — зеленой.

Проверьте, нет ли деформации пружины. Если упругость пружины не соответствует данным или деформации могут стать причиной нарушения работоспособности пружины лада классика, замените ее.
Проверьте состояние резиновых опорных прокладок пружин ваз 2105; в случае необходимости замените их новыми.

Штанги

Проверьте:

— не деформированы ли штанги; если возможно, выпрямите их;
— нет ли трещин на кронштейнах балки заднего моста и кузова ваз 2104, ваз 2105, ваз 2107; при обнаружении трещин отремонтируйте кронштейны;
— состояние упругих втулок шарниров штанги ваз 2107; при необходимости замените их новыми, пользуясь комплектом приспособлений 67.7820.9517.

Задняя подвеска ВАЗ 2107: устройство, неисправности и ремонт, инструкции с фото и видео

Задняя подвеска ВАЗ 2107 имеет довольно простую конструкцию, что делает её более надёжной, по сравнению с передней, и упрощает ремонт. Необходимость в замене того или иного элемента возникает нечасто и напрямую зависит от условий эксплуатации автомобиля и качества используемых комплектующих.

Назначение подвески ВАЗ 2107

Подвеска ВАЗовской «семёрки», как и любому другому автомобилю, необходима для безопасного и комфортного передвижения. Её конструкция на первый взгляд может показаться сложной, но в действительности это не так. Передняя и задняя подвески представляют собой совокупность элементов, назначение которых сводится к обеспечению упругой связи между колёсами и шасси автомобиля. Основная функция подвески — снижать удары, вибрации и толчки, которые возникают при езде по неровностям, что присуще дорогам с низким качеством покрытия. На неисправностях, ремонте и модернизации задней подвески стоит остановиться более подробно.

Передняя подвеска

На ВАЗ 2107 спереди установлена двухрычажная независимая подвеска с верхним и нижним рычагом. Первый из них зафиксирован через стойку брызговика, второй — к передней балке, соединённой с силовыми элементами кузова. Верхний и нижний рычаги между собой закрепляются посредством поворотного кулака и шаровых опор. Для поворачивания рычагов конструкцией подвески предусмотрены сайлентблоки, выполненные из резины и металлической втулки. Мягкость и плавность подвески задают такие элементы, как пружины и амортизаторы, а устойчивость автомобиля на дороге — стабилизатор поперечной устойчивости.

Задняя подвеска

Задняя часть автомобиля воспринимает меньшие нагрузки, чем передняя, поэтому подвеска имеет более простую конструкцию — зависимую. Колёса задней оси «семёрки» имеют жёсткую связь между собой. Такая система сегодня является хоть и устаревшей, но всё же имеет положительные стороны — высокую надёжность и простоту обслуживания.

Задняя подвеска — описание

Задняя подвеска ВАЗ 2107 практически ничем не отличается от механизма других классических «Жигулей». Зависимая конструкция несложная, но имеет некоторые особенности. Её основными конструктивными элементами являются:

пружины;
телескопические амортизаторы;
штанги;
балка.

Задняя балка

Основным конструктивным элементом задней подвески является балка (чулок) или задний мост, посредством которого задние колёса соединяется между собой. С помощью этого узла фиксируются не только элементы подвески, но и собирается воедино конструкция заднего моста — редуктор и полуоси.

Амортизаторы

Основная функция, которую выполняют амортизаторы подвески — гашение колебаний, т. е. предотвращение раскачки автомобиля при езде по неровностям. Наличие такого элемента и его исправная работа напрямую влияет на предсказуемость поведения автомобиля, а также на комфорт передвижения и продление срока службы других элементов подвески. Амортизатор верхней частью крепится к силовому элементу кузова, а нижней через кронштейн и резиновые втулки — к балке заднего моста.

Пружины

Ещё одним из неотъемлемых элементов как задней, так и передней подвески, является пружина. В дополнение к амортизаторам она также обеспечивает комфортную езду. Кроме этого, элемент предотвращает опрокидывание автомобиля при прохождении крутых поворотов. По своей конструкции пружина выполнена из стального стержня, скрученного в спираль. Снизу деталь устанавливается в специальную чашу задней балки через резиновую прокладку, предотвращающую появление скрипов. Сверху пружинящий элемент также упирается в чашу на кузове через прокладку.

Реактивные тяги

Чулок заднего моста фиксируется к кузову «семёрки» посредством реактивных штанг. Последние присутствуют в количестве пяти штук — четырёх продольных и одной поперечной (тяга Панара). Продольные тяги предотвращают и предупреждают смещению моста вперёд-назад, а поперечная исключает смещение при появлении боковых нагрузок. Штанги с балкой заднего моста соединяются через резиновые втулки.

Отбойники

Буферы сжатия задней подвески выполнены из резины, вставляются в отведённые для них отверстия кузова и расположены внутри пружин. Дополнительный отбойник установлен над задней балкой и закреплён к днищу автомобиля. Назначение буферов сводится к предотвращению жёстких ударов во время движения по плохим дорогам при полном сжатии подвески.

Неисправности задней подвески ВАЗ 2107

Элементы задней подвески выходят из строя не так часто, как на передке, но и их иногда приходится менять, поскольку даже самые надёжные детали со временем изнашиваются. О поломке или повреждении того или иного изделия свидетельствуют характерные признаки, которые позволяют правильно определить проблему и быстрее отремонтировать подвеску.

Стуки

Стуки в задней подвеске могут быть разного характера и причины их возникновения также бывают различными:

стук в момент трогания. Неисправность проявляется при обрыве одной из реактивных штанг заднего моста или кронштейнов, которые их удерживают. Для решения проблемы необходимо осмотреть подвеску, выявить повреждённую тягу и заменить её;
стуки во время движения. Стучать могут разбитые сайлентблоки реактивных тяг. Со временем металлическая втулка начинает попросту болтаться в резине, а мост «гулять», что приводит к появлению посторонних звуков. Лечится неисправность заменой резиновых втулок штанг заднего моста;
стук при сильном сжатии подвески. Такое происходит при повреждении отбойника, в результате чего подвеску «пробивает». Поэтому нужно осмотреть буферные элементы и заменить вышедшие из строя.

Видео: стуки на «Жигулях» при трогании

«Пробои» подвески

Такое понятие, как «пробой», возникает в том случае, когда подвеска не справляется со своей функцией. Причин этому может быть несколько:

перегруз задней оси. Подвеску часто может «пробивать» из-за перегруженной задней оси, например, если автомобиль сильно нагружается. В этом случае нужно разгрузить заднюю ось;
поломка либо осадка пружины. Несмотря на то что пружины изготавливаются из прочной стали, со временем они всё же проседают, особенно при частых перевозках грузов. Выход из ситуации — установить новые или более жёсткие пружины;
выход из строя амортизаторов. Если амортизаторы неспособны гасить колебания, то полноценная работа подвески невозможна. Амортизирующие элементы потребуется заменить.

Машину тянет в сторону

Иногда с подвеской ВАЗовской «семёрки» бывают и такие нюансы, когда автомобиль уводит в сторону. Перечислим причины, по которым такое может происходить:

поломка или осадка пружины. Из-за повреждённой пружины автомобиль на дороге будет стоять неровно, что может послужить причиной ухода в одну из сторон. Пружину потребуется заменить;

Причин, по которым автомобиль тянет в сторону, может быть гораздо больше. К тому же неисправность возможна не только в подвеске, но и в других составляющих, например, при спущенном колесе.

Другие звуки

Посторонние шумы и звуки могут исходить не только от неисправных элементов подвески, но и от ходовой, что не всегда легко определить при недостаточном опыте. Во время движения из задней части автомобиля может доноситься гул самого редуктора заднего моста, который требует регулировки либо замены. Кроме редуктора могут гудеть подшипники полуосей в результате износа либо малого количества смазки. При просадке пружин колёса на поворотах могут задевать пластиковые подкрылки, если они установлены. Также могут попросту ослабнуть колёсные болты при слабой затяжке, что приведёт к посторонним шумам. Поэтому с каждым конкретным случаем нужно разбираться отдельно, откуда и в какой момент доносится тот или иной звук. Только в этом случае можно будет более точно диагностировать неисправность.

Проверка задней подвески

Чтобы проверить состояние задней подвески ВАЗовской «семёрки», из инструментов понадобится только монтажная лопатка, а сам автомобиль нужно будет установить на смотровую яму. Диагностика состоит из следующих шагов:

Проверяем затяжку крепежа всех элементов задней подвески, а при обнаружении ослабленных соединений, подтягиваем их.
Диагностируем амортизаторы, для чего поочерёдно покачиваем заднюю часть автомобиля за крылья или бампер с левой и правой стороны. Кузов после приложенных усилий должен вернуться в начальное положение, совершив всего одно движения вверх. Если один из амортизаторов утратил свои свойства или на элементе были замечены следы подтекания жидкости, замене подлежат оба. Крепления амортизаторов должны быть без люфтов, а втулки не должны иметь следов растрескивания.

Ремонт задней подвески

После диагностики «семёрочной» подвески и выявления неисправных элементов, необходимо подготовить комплектующие и выполнить пошаговые действия по ремонту.

Замена амортизаторов

Для замены амортизирующих элементов или их втулок понадобятся такие инструменты:

ключи и головка на 19;
молоток;
вороток;
монтировка.

Последовательность работ сводится к следующим шагам:

Автомобиль устанавливаем на смотровую яму.
На резьбовые соединения наносим проникающую смазку.
Отворачиваем нижнее крепление амортизатора.

Замена пружин

Задние пружины на ВАЗ 2107 меняются при помощи следующих инструментов:

два домкрата;
ключи на 19;
большая отвёртка.

Работу удобнее проводить на смотровой яме. Порядок действий по замене таков:

Ослабляем болты крепления заднего колеса.

Видео: замена задних пружин на «классике»

Замена реактивных тяг

Необходимость в демонтаже штанг заднего моста возникает при замене втулок либо самих тяг. Инструменты понадобятся такие же, как и для замены амортизаторов, а машину также устанавливают на яму. Процесс состоит из следующих шагов:

Срываем гайку верхнего крепления тяги головкой и воротком на 19, удерживая болт от проворачивания ключом той же размерности, после чего откручиваем крепёж полностью.

Модернизация задней подвески

Внесение изменений в конструкцию задней подвески ВАЗ 2107 может быть вызвано разными соображениями автовладельца — доработки с целью участия в гонках либо выставках, добиться более высокого уровня комфорта, усилить механизм для перевозки грузов и т. д. Достигается это путём установки элементов подвески с иными характеристиками либо внесением кардинальных изменений в её изначальную конструкцию.

Усиленные пружины

Если возникает необходимость в установке усиленных пружин, то используются детали с увеличенной жёсткостью, витки которых имеют больший диаметр. При этом нужно понимать, что установка усиленных элементов при резком повороте может привести к отрыву колёс от дороги с противоположной стороны, а это негативно отразится на сцеплении с дорожным полотном.

Заднюю подвеску «семёрки» часто усиливают установкой пружин от ВАЗ 2104.

Помимо самих пружин рекомендуется заменить и амортизаторы на изделия от ВАЗ 2121. Особенно такая модернизация будет уместна на тех автомобилях, которые переоборудуются под газ, поскольку баллон имеет немалый вес, а если учесть ещё вес пассажиров и возможный груз в багажнике, то подвеска будет значительно проседать.

Пневмоподвеска

Оснащение «семёрки» пневматической подвеской позволяет изменять клиренс в зависимости от дорожных условий и в целом сделать автомобиль более комфортным при движении с высокой скоростью и поездках на дальние расстояния. Обусловлено это тем, что водитель практически не ощущает неровностей, а машина по поведению становится похожей на иномарку.

Для подобной модернизации подвески потребуется приобрести комплект оборудования, состоящий из компрессора, ресивера, соединительных трубок, пневмостоек, датчиков и другого оснащения.

Чтобы заменить штатную подвеску ВАЗ 2107 на пневмо, выполняют следующие действия:

Разбираем подвеску задка с обеих сторон, снимая пружины и отбойники.
Срезаем верхний отбойник и сверлим отверстия в верхнем стакане и нижней чашке под крепление и трубку.

Видео: монтаж пневматической подвески на «классику»

Электромагнитная подвеска

Ещё одним вариантом, позволяющим усовершенствовать подвеску ВАЗовской «семёрки», является электромагнитная подвеска. В основе такой конструкции используется электродвигатель, который имеет два режима работы: демпфирующий и упругий элемент. Всем процессом управляет микроконтроллер. В результате электромотор используется вместо штатного амортизатора. Электромагнитная подвеска позволяет сделать автомобиль мягче, устойчивее, безопаснее и комфортабельнее. Работоспособность системы будет сохраняться даже при отсутствии соответствующих сигналов из бортовой сети. Сегодня известно несколько брендов, которые занимаются изготовлением подвесок такого типа: Delphi, SKF, Bose.

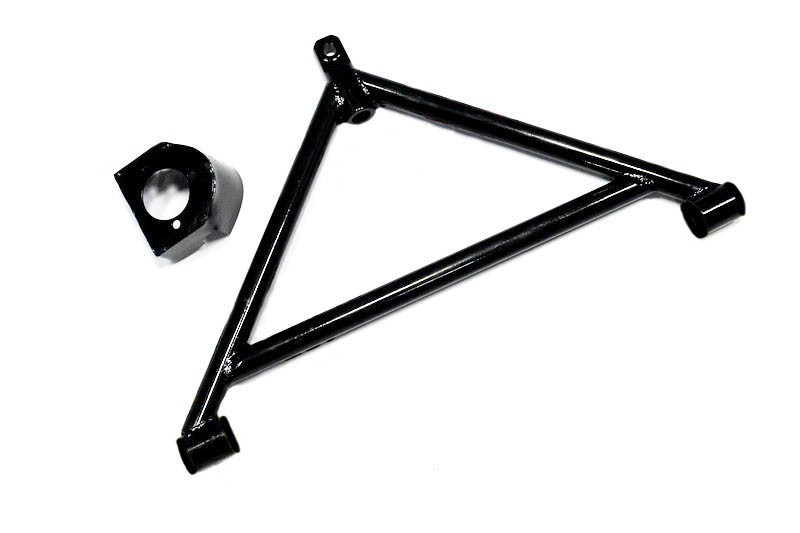

А-образный рычаг

Установка А-образного рычага на классические «Жигули» позволяет изменить заводское крепление заднего моста к кузову. Изделие монтируется вместо коротких продольных реактивных тяг.

Внедрение подобной конструкции позволяет сохранить передвижение моста исключительно вертикально по отношению к кузову, независимо от ходов подвески. Такая модернизация улучшает управляемость, стабильность при прохождении поворотов, а также при движении по неровной поверхности. Кроме этого, на втулки реактивных тяг снижается поперечная нагрузка. А-образный рычаг можно приобрести либо изготовить самостоятельно, если есть сварочный аппарат и определённый навык работы с ним. Передняя часть детали через резинометаллические элементы монтируется на штатные места тяг, а сзади кронштейн рычага приваривается на чулок. В кронштейне закреплена шаровая опора либо шарикоподшипник, защищённый пыльниками.

Тяга Панара

Если вы задаётесь вопросом внесения изменений в конструкцию подвески ВАЗ 2107, например, хотите занизить или, наоборот, увеличить дорожный просвет, то о таком элементе, как тяга Панара, забывать не стоит. Эта деталь по идее конструкторов должна задавать движение заднего моста строго в вертикальном направлении. Однако это происходит лишь при небольших перемещениях. Даже при обычной загрузке багажника мост уходит в сторону. Поэтому многие автолюбители устанавливают вместо заводской тяги, регулируемую.

Таким образом, можно выставить положение заднего моста относительно кузова. Чтобы такое было возможно, старую поперечную тягу разрезают и приваривают 2 сгона рулевых тяг от ВАЗ 2108: с одной стороны резьба должна быть правой, с другой — левой.

Когда деталь будет сварена и собрана, её устанавливают и регулируют по месту.

Видео: изготовление регулируемой тяги Панара

Для проведения ремонтных работ с задней подвеской «семёрки» требуется минимум знаний и инструментов. Следуя пошаговым инструкциям, определить неисправности подвески и заменить пружины, амортизаторы или штанги не составит большого труда. Если же вы приверженец тюнинга, то автомобиль можно оснастить пневмоподвеской, А-образным рычагом, регулируемой тягой Панара.

Конструкция задней подвески семерки практически не отличается от подвесок других классических моделей семейства ВАЗ. Зависимая модификация подвески является несколько устаревшей, и связана с наличием жесткого соединения задних колес между собой. Конечно, жесткое соединение имеет большое преимущество — высокая надежность, а также легкость в обслуживании, но есть и некоторые недостатки. Чтобы узнать о них, рассмотрим подробно устройство задней подвески ВАЗ 2107.

Конструкция задней подвески семерки

Устройство задней подвески ВАЗ 2107 является достаточно простым, чему обязывает наличие заднего моста. Именно за счет присутствия заднего моста происходит жесткое соединение задних колес между собой. Балка заднего моста подвешена к кузову при помощи реактивных тяг, которых в конструкции всего 5 — четыре продольные тяги и одна поперечная.

Главное назначение продольных тяг заключается в том, чтобы предотвратить и предупредить смещение балки в двух направлениях — вперед и назад. Поперечная тяга нужна для того, чтобы исключить смещение балки, когда происходит воздействие боковых нагрузок. Знать все детали подвески нужно для того, чтобы выявить неисправности и произвести правильный ремонт.

Это интересно! Чтобы объединить тяги с кузовной частью и балкой, используются специальные шарниры, которые изготовлены из резинового материала, и называются сайлентблоками.

Продолжаем изучать устройство задней подвески семерки, и стоит выделить еще один важный элемент — это пружины. Нижняя часть пружин соприкасается с чашей на балке моста. Для смягчения соприкосновения и исключения возникновения скрипов, между пружиной и чашей располагается прокладка из плотной резины. Верхняя часть пружин также упирается в чаши кузова через изоляционную прокладку.

Колебания автомобиля гасятся при помощи пары телескопических амортизаторов. Нагрузка, которая формируется при передвижении ТС по неровным дорогам, снижается за счет наличия в конструкции задней подвески семерки трех резиновых уплотнителей сжатия. Два уплотнителя расположены в конструкции пружин, а третий находится на днище над картером заднего моста. Для удобства понимания всего вышеописанного, ниже представлена схема задней подвески семерки.

пружины;
амортизаторы телескопического типа;
штанга или поперечная тяга;
балка моста, соединяющая колеса;
продольные верхние штанги или тяги;
продольные нижние штанги.

Как проверить состояние элементов задней подвески ВАЗ 2107

Мнение о том, что подвеска семерки обладает повышенной прочностью и износостойкостью вовсе не повод для того, чтобы не контролировать ее состояние. Особенно нуждается в проверке состояния подвески автомобиль, который эксплуатируется в условиях бездорожья или по дорогам с плохим покрытием (их в странах постсоветского пространства осталось еще большое количество).

Самый простой и эффективный способ проверки состояния задней подвески семерки — это визуальное обследование. Для этого машину нужно загнать на эстакаду или поставить над смотровой ямой. Особое внимание следует обратить на такие элементы подвески, как:

Сайлентблоки — это резиновые втулки, которые предназначены для сглаживания колебаний, принимая большие нагрузки. Заменять сайлентблоки нужно сразу, как только появляются вибрации и колебания.
Амортизаторы — наличие следов потеков говорит о том, что устройства нуждаются в замене или ремонте. Выявить неисправность амортизаторов можно легко, если сесть на заднее сидение и проехать на машине. В нормальном режиме амортизаторы сглаживают колебания, а при их неисправности, наблюдаются жесткие удары в области колес.
Отсутствие люфта в области закрепления реактивных штанг и амортизаторов. Наличие люфта означает, что изношены резиновые втулки тяг, которые следует заменить.
Появление зазоров между деталями подвески.
Проседание пружин, а также износ прорезиненных прокладок, в которые они упираются.

После проведения проверочных манипуляций можно сделать соответствующий вывод о том, нуждается ли задняя подвеска в ремонте или нет. Если нуждается, тогда переходим к следующему пункту, и выясняем алгоритм ремонта задней подвески ВАЗ-2107.

Ремонт задней подвески семерки

Сделав вывод о том, что нужен ремонт задней подвески ВАЗ 2107, необходимо приступать к кардинальным действиям. Перед тем, как разбирать подвеску, нужно съездить и купить необходимые запчасти. Какие запчасти покупать, зависит от состояния задней подвески, а точнее от того, какие элементы подвески неисправны.

Рекомендуем откручивать и менять продольные тяги по очереди, а не все сразу. Если открутить одновременно хотя бы две тяги – то мост перекосит, и будет очень сложно поставить тяги обратно.

Алгоритм проведения ремонта имеет следующий вид:

Семерку нужно поднять на подъемнике, если ремонт проводится на станции или поставить на смотровую яму. Выжать ручной тормоз, включить первую скорость и подложить под передние колеса упоры.
Места соединения деталей, которые планируется демонтировать, следует очистить металлической щеткой и обработать жидкостью WD-40.
Запастись необходимым набором гаечных ключей, а лучше торцевыми головками с воротком и трещоткой, что упростит и ускорит процесс демонтажа и ремонта.
Если нужно выполнить замену реактивной или продольных тяг , то первоначально ослабляем болты крепления. Чтобы демонтировать поперечную тягу, понадобится выкрутить нижнее крепление амортизатора. Это выполнения так: откручивается гайка, и вынимается болт, после чего извлекается распорная втулка, которая держит амортизатор. Теперь нужно выкрутить второе крепление тяги, и снять ее.
Втулки тяг рекомендуется заменять комплектом, чтобы через месяц не пришлось проводить процедуру повторно. Для начала нужно демонтировать резиновые втулки, для чего применяется специальная оправка или самодельное сооружение из длинного болта с шайбами и гайками. Старые втулки можно также разрезать, чтобы не тратить время на их выпрессовывание.
Внутреннюю часть тяги следует тщательно очистить от коррозии и заусенцев, после чего приступать к монтажу новых резинок. Чтобы упростить процесс запрессовывания резинок во втулку, следует перед этим обработать их мыльным раствором. Мыльный раствор уменьшит трение и ускорит процесс запрессовывания резинки во втулку.
Если планируется замена резиновых втулок амортизаторов, то демонтировать их легко, для этого нужно поддеть их отверткой, и вынуть (они состоят из двух частей).
Если нужен ремонт или замена амортизатора, то его придется извлечь полностью, открутив еще и верхнее крепления устройства.

После замены шарниров, все демонтированные детали нужно установить на место. Как видно, процесс замены не сложный, и с этой задачей справится даже новичок. Для этого нужно иметь необходимые инструменты и запасные части.

Подводя итог, следует отметить, что вышеописанная конструкция задней подвески семерки имеет один большой недостаток — это крен машины при резких поворотах и при объезде препятствий. Владельцы семерок знают, насколько велик этот недостаток, поэтому многие решаются на отчаянный шаг по установке стабилизатора задней подвески, но это уже совсем другая история.
