Улитка 08 в классику или кардинальная доработка печки ваз 2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Недостатки штатной печки известны каждому классиководу это и плохой обдув в боковые сопла. и отсутствеие обогрева задних пассажиров и мальенький поток воздуха и больой шум ну вобщем всех недостатков не перечесть. В интернете написанно много статей по поводу установки в классику мотора печки от 08 пересаживая на него родную крыльчатку. но все что дает мотор 08 с штатной крыльчаткой это только небольшое увеличение воздушного потока и шума воспроизводимого этой самой крыльчаткой. Мы же будем кардинально переделывать штатную печку.А именно устанавливать в нее не мотор 08 а улитку в сборе (штатная крыльчатка улитки 08 намного тише крыльчатки классики и поток воздуха создает несравнимо больший), и полностью переделаем нижнюю часть печки для того чтобы улитка в нее влезла, и воздушный поток был равномерный и сильный во все стороны.

Итак нам понадобится:

1. Улитка 08 в сборе.

2. Плексиглас, пластик, текстолит или любой другой материал для постройки нового корпуса печки.

3. Болтики, гаечки.

4. Силиконовый герметик.

5. Ножовка.

6. Много пива, терпения и руки из нужного места 🙂

Для начала снимаем нижнюю и среднюю часть печки и несем домой. Моем. Потом берем ножовку и обрезаем от нижней части весь низ оставляя только чуть пластика сверху и ушки крепления.

Далее берем плексиглас (или другой материал) и вырезаем из него боковую стенку. По просьбам наших форумчан я выкладываю размеры этой самой стенки НО НАСТОЯТЕЛЬНО рекомендую вам не пользоваться этими размерами а подгонять все по месту так как это делал я т.к. у всех разный материал и соответсвенно размеры будут чуть другие.

Так вот, отрезаем кусок плексигласа и прикручиваем его к боковой стенке.

Так же поступаем и со второй стенкой. Далее берем среднюю часть печки и вырезаем накорню диффузор который в ней находится.

Обратите внимание на то, что по бокам находятся две выпуклости которые я не обрезал. Это упоры для радиатора — и их обрезать ни в коем случае не надо. Далее ставим среднюю часть на нижнюю и примеряем улитку улитка должна быть как можно выше но не вылезать за пределы упоров радиатора, помечаем где у нас должно быть дно. дальше вырезаем и ставим дно. При этом надо учитывать что самое узкое место у нас задняя часть печки поэтому ее стараемся сделатькак можно меньше.

И сразу же делаем перегородку полости всасывания улитки вот так.

Сопло улитки надо разместить ровно по центру чтобы обдув был равномерным. Далее всю конструкцию (пока без передней стенки) хорошенько промазываем герметиком.

и только после этого ставим переднюю стенку. ну и идем примеряем в машину.

Если все хорошо и все подошло. А оно собственно должно подойти у меня шумоизоляции только 20мм ито все влезло без проблем то забираем печку домой сняв заодно боковые воздуходувы(со стороны водителя у меня воздуходув никак не хотел сниматься я просто распили его на две части) и готовимся к финишной прямой. (В ходе подготовки этой переделки я эксперементировал на запасном корпусе печки с картоном. На следующем фото можно увидеть насколько новый корпус печки отличается от штатного варианта по размерам)

Далее берем сантихнические манжеты и шланги под них, сверлим отверствия в корпусе, ставим манжеты и в манжеты уже вставляем шланги.

в нижние манжеты шланги можно и не ставить но тогда как и со штатной печкой у вас будет потеть правая нога. шланги нужны чтобы направить поток воздуха мимо ноги. Да кстати реально у меня ти отверстия в нижней части третье по середине шланг на обогрев задних пассажиров. Такие же манжеты ставим и по бокам для боковых воздуховодов. На фото присутствуе еще и серая гофра потоньше у меня она стоит для обдува ног задних пассажиров.

Вот такой вот получился шрабикус. Далее берем штатные боковые воздуходувы и отпиливаем от них половину. Надеваем на них большую манжету а уже в манжету вставляем шланг. Для того чтобы мандета лучше держалась на воздуходуве я дополнительно прихватил ее саморезами. И для герметичности промазиваем все швы герметиком и надежно перематываем изолентой.

Ну а дальше врезаем в переднюю стенку резистор печки от 08 и ставим печку в машину. Попутно ставим ручку переключатель печки от 08 т.к. штатный не выдержит мощьности улитки 08

Итог. из всех сопел дует сильно и равномерно. поток воздуха даже на первой скорости печки(тепреь их три) больше чем в штатном варианте на второй. Что такое запотевшие стекла я теперь вообще не знаю. Все стекла читсые. даже заднее стекло мой четверки не запотевает( обогрев стекла включаю только с утра чтобы отморозить то что намерзло заночь. Шума на первой скорости практически нет если машина хотябы едет даже без музыки то печку уже не слышно. На второй скорости шума меньше чем на 1 скорости в штатной печке. соответственно и 3 ксорость тише шатаной второй. Реально эксплуатация показала что в основном печка работает на 1 скорости. — Вторую включаю только после длительной стоянки чтобы побыстрее прогреть салон. Третей скоростью вообще не пользуюсь т.к. на третей скорости в машине просто ураган. Греет печка очень хорошо в машине ташкент. Более поднобно от возникновения самой идее до ее воплощения со всеми промежуточными фазами можно прочитать на форуме http://www.semerka.info/forum/viewtopic.php?t=2581&postdays=0&postorder=asc&start=0 тут же можно и задать вопрос если что не понятно. Все расскажу и обьясню Mr.Ice для www.semerka.info

как ее переделать своими руками, схема системы отопления, тюнинг и модернизация отопителей в авто с инжектором и карбюратором

Автомобили ВАЗ, несмотря на свой возраст, до сих пор популярны среди автолюбителей. Исходя из количества недостатков отечественных машин, владельцы вынуждены прибегать к улучшению и модернизации тех или иных элементов транспортных средств. В этой статье пойдёт речь о тюнинге печки ВАЗ-2107, так как она является слабым звеном транспортного средства.

Часто случается так, что стандартная печка ВАЗ 2107 не справляется с сильными морозами

Всем известно, насколько важным элементом для комфорта водителя и пассажиров является отопительная система автомобиля в зимние холодные периоды. Замерзание стёкол и холод в машине создают огромный дискомфорт. Рассмотрим основные варианты улучшения печки транспортного средства.

Улучшать работу отопительной системы на «семерке» можно следующими способами:

переделать боковую вентиляцию окон;
сделать модернизацию заслонки;

произвести доработку системы обдува ног, чтобы повысить ее эффективность;
улучшить работу системы прогрева задней части салона;
доработать термостат;
улучшить функционирование пароотводящей магистрали;
произвести монтаж дополнительного водяного насоса.

О вариантах модернизации системы отопления в автомобилях ВАЗ 2107 рассказал пользователь Егор Panther.

Содержание

0.1 Улучшение боковой вентиляции
0.2 Модернизация заслонки
0.3 Модернизация системы обогрева задних сидений
0.4 Улучшение эффективности обдува ног
0.5 Доработка термостата
0.6 Установка дополнительной помпы

1 Печка – широкое поле для деятельности и творчества
2 Обработка подкапотного пространства
3 Причины некачественного обогрева салона ВАЗ-2107
4 Схема и устройство отопительной системы в ВАЗ-2107
5 Беремся за доработку воздуховодов семерочной печки

Улучшение боковой вентиляции

Дорабатывать систему боковой вентиляции надо после покупки дополнительного вентилятора. Устройство монтируется в левую магистраль, что позволит принудительно подать воздушный поток на дефлектор.

Процедура тюнинга выглядит так:

На первом этапе производится демонтаж дефлекторного устройства с магистрали. Для выполнения этой задачи надо воспользоваться отверткой. Дефлектор в салоне поддевается и извлекается, его надо потянуть вперед. Аналогичные действия выполняются с другой стороны печки.
Демонтаж устройства выполняется аккуратно, чтобы не оставить следы повреждения на центральной консоли.
Если дефлектор извлечен, надо выполнить снятие держательного устройства из торпедо. Этот элемент монтируется в центральной консоли с использованием специальных усиков. Суть данной модернизации заключается в том, что для принудительной подачи воздушного потока в систему отопления монтируется классический компьютерный вентилятор.

Для монтажа вентилирующего устройства элемент сначала надо примерять к корпусу дефлектора. После прикладывания к пластику маркером или карандашом надо нанести разметку. Используя канцелярский ножик, выполняется разрез пластмассы на дефлекторе.
Если размеры отмечены точно, то вентилирующее устройство будет плотно установлено в корпус. Это важно, поскольку такой монтаж позволит предотвратить болтание детали при езде.
После завершения установки вентилятора надо удостовериться в том, что его лопасти нормально вращаются и им ничего не мешает. Если возникли проблемы, выполняется подгонка устройства. При необходимости лопасти можно немного подрезать.
Для обеспечения подачи эффективного воздушного потока и отсутствия обратной тяги вся конструкция должна быть герметичной. Поэтому, используя герметик или остатки пластика, который появился после разреза дефлектора, щели закупориваются.

Если все действия будут выполнены, вентилирующее устройство устанавливается в площадке магистрали, после чего монтируется на корпус дефлекторного элемента.
После выполнения всех монтажных этапов надо работать с электрической составляющей. Рекомендуется подключить электроцепь вентилятора к проводнику, где ток появляется при активации зажигания. Этот вариант более удобный. Допускается подключение устройства к кабелю управления отопительным узлом.

Модернизация заслонки

Доработка печки ВАЗ 2107, заключающаяся в модернизации нижней заслонки системы, является самым простым в реализации вариантом. Если все действия будут выполнены правильно, то устройство не будет произвольно открываться либо закрываться, когда машина едет по кочкам. Это обеспечит эффективный и одинаковый обдув обоих стекол.

Процедура модернизации осуществляется так:

Надо визуально оценить корпус отопительного узла. В его углу штатно располагается отверстие необходимого диаметра для выполнения работ. Если его нет, то оно просверливается. Для этого используется сверло диаметром 6 мм.
В сделанное отверстие изнутри устанавливается болт. Сама заслонка закрывается.
После этого с помощью того же сверла выполняется просверливание отверстия непосредственно в ручке устройства. Сверлить надо так, чтобы дырка располагалась на уровне болта, установленного ранее. При этом длина винта должна быть такой, чтобы приподнимая заслонку, элемент мог свободно зайти в сделанное отверстие.
Если все сделано правильно, то болт затягивается гайкой. Рекомендуется использовать деталь черного цвета, тогда его сложно будет увидеть.

Об особенностях доработки тяги воздушной заслонки рассказал пользователь Наиль Порошин.

Модернизация системы обогрева задних сидений

Для модернизации системы прогрева задних кресел потребуется установка дополнительной «улитки», которую можно использовать от ВАЗ 2108:

Сначала надо сделать корпус для фиксации «улитки». Для выполнения этой задачи надо нарезать оргстекло.
Используя обычный фен, необходимо осторожно сделать изгибы на стекле, чтобы получилось так, как показано на фото.
Затем, с помощью фена надо осторожно изменить форму корпуса. Необходимо действовать аккуратно, иначе «улитка» может не стать в место посадки.
При выполнении задачи можно удалить заглушку устройства с помощью канцелярского ножа. Это позволит уменьшить габариты детали приблизительно на 3 см.

Затем выполняется изготовление боковых стенок конструкции. Для этого можно использовать дюраль или другой похожий материал. Толщина стенок должна составить 1,5 мм.
Следующим этапом будет удаление всех щелей. Для этого места стыков устройства надо заклеить с помощью клея-герметика или другого средства.
Затем надо поработать с каналами, по которым воздух будет поступать к отверстиям воздуходувов. Эти элементы рекомендуется сделать разборными. Для изготовления желательно использование аналогичного материала.
В целях снижения величины сопротивления и удаления завихрения повороты воздушных каналов должны быть плавными. Их можно сделать из дюрали.
На следующем этапе надо соорудить прорези, которые будут использоваться для обогрева ног. Речь идет о переднем обдуве — для водителя и пассажира. Прорези надо оборудовать заслонками.
Можно дополнительно установить переменное резисторное устройство, которое будет использоваться для регулирования оборотов электродвигателя. Этот элемент можно поставить вместо резистора, предназначенного для изменения яркости подсветки.
Основной этап в этой модернизации — сооружение системы эффективного обогрева ног пассажиров, сидящих сзади. Для этого необходимо дополнительно установить несколько патрубков большей длины. Радиаторное устройство довольно мощное и его мощности будет достаточно для подачи воздушного потока назад. Все соединительные места магистралей и воздуходувов герметизируются, чтобы не допустить утечки теплого воздушного потока.

С помощью фена делается корпус для «улитки» из оргстекла

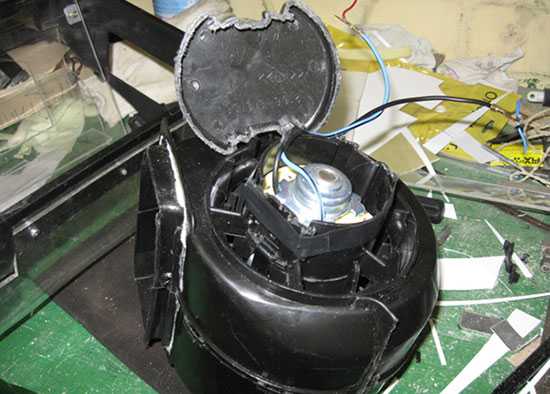

Удаление заглушки «улитки»

Модернизация корпуса для изготовления воздушных каналов

Улучшение эффективности обдува ног

Для улучшения эффективности обдува ног потребуется замена штатного вентилятора на другой, можно использовать устройство от ВАЗ 2108.

Процедура модернизации выполняется так:

Первый этап выполняется в салоне автомобиля. Необходимо произвести демонтаж нижней части отопительного узла. Здесь установлено штатное вентилирующее устройство.
Выполняется демонтаж вентилятора. Он больше не понадобится, его можно утилизировать.
Затем выполняется обрезка пластикового гребня, который подает воздушный поток к полу машины. На «восьмерочных» агрегатах электродвигатель вентилятора больший по размерам.
Производится демонтаж вентилирующего устройства, оснащенного двумя лопастями. Вместо него будет использоваться узел с пятью элементами. Перед монтажом нового устройства надо продиагностировать качество его работы. Для этого узел подключается и проверяется.
Если устройство работает корректно, то выполняется его монтаж вместо старого. После монтажа узел надо качественно зафиксировать. Это позволит предотвратить негативное воздействие вибраций во время движений и быстрый выход из строя устройства.
Чтобы вентилирующий узел функционировал более спокойно, необходимо произвести замену резисторного элемента. Это связано с тем, что устройство позволяет перегнать больший объем воздушного потока и функционирует более шумно. Поэтому производится монтаж резисторного элемента, который можно использовать от ВАЗ 2108.
Кнопки, а также регуляторные компоненты вентилирующего устройства необходимо поменять на новые. Допускается использование деталей от ВАЗ 2108. Штатная клавиша от «семерки» по размерам и креплению подходит. Но она быстро выходит из строя в результате большой разницы величины тока. На этом этапе процедуру модернизации можно считать завершенной.

Доработка термостата

Термостат от автомобиля Шевроле Нива

Процедура доработки термостата на ВАЗ 2107 заключается в замене штатного устройства на деталь от Шевроле Нива:

Сначала выполняется слив хладагента их системы охлаждения. Двигатель автомобиля прогревается, под краник отопителя подставляется емкость и жидкость сливается.
Открывается моторный отсек, производится демонтаж термостата с магистралями, подсоединенными к нему. Надо отключить отводящий патрубок, расположенный снизу, он идет от радиаторного устройства к заменяемому элементу. Отсоединяется перепускная магистраль, она установлена сверху, а также шланг, идущий от термостата к помпе. Оценивается состояние этих патрубков. Если они изношены или повреждены, то надо подготовить новые.
Производится отключение патрубка отводящей магистрали хладагента, а также медной трубы. Последний элемент откручивается от помпы, для этого надо выкрутить две гайки и демонтировать фланец со шпилек.
Берется нижняя снятая магистраль и из нее вырезается средняя часть. Длина отрезка должна составить около 7-9 см.
Производится монтаж нового термостатного устройства. Его подключение выполняется с помощью патрубка с водяным насосом. Шланг надо заранее немного изогнуть.
Затем берется толстый патрубок от ВАЗ 2108 и подгоняется к месту, где был установлен нижний штатный шланг. С двух концов элемента надо отрезать одинаковые части и подключить его к новому устройству. В принципе, допускается установка и штатной магистрали, но этот вариант более простой.
Производится монтаж верхнего шланга, речь идет о штатном патрубке.
Вместо демонтированной магистрали делается заглушка, она шла от отопительного узла к водному насосу. Для этого потребуется трубка из меди, от нее отпаивается соединительный фланец. Из резины делается уплотнительный элемент, затем поверхность трубы обрабатывается герметиком. Конструкция прикручивается обратно, к водяному насосу.
Следующим этапом будет подключение патрубка отводящего хладагент от отопительного устройства с входом на термостате. Для выполнения задачи берется демонтированный медный шланг, убирается лишняя часть, затем он немного изгибается.
Делается кронштейн, который будет использоваться для фиксации патрубка к выпускному коллекторному устройству.
Выполняется подключение отводящей магистрали от отопительного узла со шлангом, которая была отсоединена ранее. Выход от печки остается аналогичный, а вход будет идти не к помпе, а к термостату.
Производится подключение конца магистрали с соответствующим входом к термостатному устройству, для этого потребуется более короткий и изогнутый патрубок. Он применяется для отвода хладагента от ГБЦ к отопительному узлу. Данный элемент заранее надо подогнать по длине. При использовании алюминиевого термостата могут возникнуть сложности, поскольку стенки таких устройств более толстые. Это значит, что магистраль надо использовать с большим диаметром.
Производится фиксация тонкого патрубка системы подогрева впускного коллекторного устройства к наиболее тонкому выходу термостата. Предварительно надо отсоединить конец, идущий к нижней магистрали от отопительного устройства к водяному насосу. Производится замер патрубка, при необходимости отпиливается лишняя часть. Место соединения обрабатывается герметиком. Чтобы предотвратить утечки, объем клея должен быть большим.
Затем место соединения патрубков и термостата стягивается с помощью хомутов. В систему отопления заливается хладагент. Производится запуск двигателя. Если в системе образовалась воздушная пробка, то ее надо удалить.

Подробно об установке термостата от автомобиля Лада Гранта на классические модели ВАЗ рассказал Valery Imenov.

Установка дополнительной помпы

Монтаж еще одной помпы на отопительный узел позволит обеспечить лучший обогрев салона в машине. Обычно это устройство устанавливается рядом с АКБ и патрубками в моторном отсеке. При выполнении задачи надо произвести демонтаж одной магистрали, идущей от блока цилиндров. Данный патрубок подключается к дополнительной помпе. От блока цилиндров магистраль должна идти к передней части водяного насоса, а трубка на выходе будет соединяться с отопительной системой.

Подача питания на вспомогательную помпу берется от клавиши активации системы обогрева заднего стекла. Это позволит включаться устройству вместе с данным узлом. От электрического моторчика дополнительного водяного насоса идет один положительный проводник. Минусовой контакт — это масса устройства.

Для обеспечения питания насоса надо сделать следующее:

Производится демонтаж первого разъема с проводниками. К нему подключены несколько электроцепей. Проводник серого цвета предназначен для активации системы обогрева заднего стекла, это основной кабель.
По этому проводу подключается кабель питания от водяного насоса. Сам кабель выводится в моторный отсек через технологическое отверстие.
Для лучшей фиксации проводника контактный элемент рекомендуется припаять.
По завершении монтажа колодки дополнительный водяной насос готов к тестированию и эксплуатации.

Об установке и особенностях подключения дополнительной помпы на классических моделях ВАЗ рассказал канал «Автоподогрев».

При необходимости подключение водяного устройства может быть выполнено другим методом:

Для выполнения задачи потребуется колодка от форсунок либо контроллера детонации. Этот элемент приобретается в любом автомагазине.
На концы колодки припаивается два проводника, а затем кабеля устанавливаются в гофру и обматываются изолентой.
Затем выводится электроцепь для подключения заземления, можно использовать любой проводник, имеющийся на кронштейне рядом с местом монтажа.
Сам жгут устанавливается вверх, выполняется подключение резисторных элементов отопительного узла к разъему, где брался положительный контакт. Это позволит произвести автоматическую активацию водяного насоса, который потребляет около 1,5 ампер во время работы. Такой метод подключения позволяет не использовать дополнительные реле и соединяться с положительным выходом в разъеме напрямую.

Многие автовладельцы устанавливают не «ВАЗовские», а «иномарочные» помпы на авто. Можно использовать устройство модели 0392020034 от производителя БОШ. Производительность такой помпы составляет 750 литров в час, но дополнительно надо приобрести хомуты, а также около 10 метров гофры. Перед выполнением задачи обязательно надо слить хладагент из системы.

Сложность монтажа фирменного водяного насоса заключается в том, что диаметры шланга и штуцеров устройства не соответствуют. Первый составляет 1,6 см, а на помпе — 2 см. Поэтому рекомендуется использовать более эластичные шланги. Это позволит натянуть магистраль на штуцер. Для лучшего прохождения элемент можно обработать моторной жидкостью.

Печка – широкое поле для деятельности и творчества

Одной из главных претензий, которую предъявляют владельцы отечественной «семерки», является недостаточная мощность работы отопителя – печки автомобиля, из-за чего даже при полной скорости оборотов двигателя в салоне бывает достаточно холодно, а на окнах образуется конденсат или ледяная корка. Доработка печки ВАЗ-2107 становится одной из первоочередных задач для автомобилиста, который хочет повысить уровень комфорта автомобиля для водителя и пассажиров, а также качество обдува стекол во время управления в холодное время года.

Оптимизацию вазовской печки осуществить оказывается не настолько сложно, имея под рукой простые инструменты, а также доступ к запчастям из отопителя другого автомобиля этой марки, например, «восьмерки» или «девятки», отличающейся большей мощностью, по сравнению с данной версией автомобиля. Вам не понадобятся даже специальные навыки – достаточно знать устройство отопителя и иметь стандартный набор инструментов и материалов.

Обработка подкапотного пространства

Но остается еще одна проблема – длительное время прогрева салона. И чтобы ее устранить, нужно утеплить двигатель. Это позволит мотору быстрее выходить на рабочую температуру и медленнее остывать.

Но утеплить сам мотор не получиться, на нем располагается значительное количество подвижных элементов, которые накрывать нельзя. Но допускается утепление подкапотного пространства.

Вначале нужно утеплить капот ВАЗ-2107. Для этого можно приобрести в автомагазине специальный чехол, закрепляемый на чехол изнутри капота.

Но многие автолюбители предпочитают делать это подручными материалами. Но решая обработать капот, следует правильно выбрать изоляционные материалы. Они должны быть негорючими и не впитывать масло. Поэтому использовать обычные ткани не рекомендуется.

Лучше утеплить моторный отсек позволяет наклеивание изоляционных материалов на щит, отделяющий двигатель от салона. Но сделать это можно, только сняв мотор с авто.

Помимо капота нужно утеплить и радиатор. Для этого применяются маски, закрепляемые радиаторной решетке.

Вместо маски можно использовать обычный картонный лист, помещенный между радиатором и решеткой. Но стоит учитывать, что полностью закрывать радиатор нельзя, теплообмен все же должен происходить. Поэтому лист картона не должен закрывать больше 2/3 площади радиатора.

С маской этого учитывать не нужно, поскольку помимо решетки отверстий в передке достаточно, чтобы поток воздуха прошел к радиатору.

Причины некачественного обогрева салона ВАЗ-2107

Для решения проблемы необходимо устранить её первоисточник. Потому, прежде чем рассказать о вариантах улучшения отопительной системы семёрки разберёмся с причинами возникновения неполадок с отоплением транспортного средства.

Основными причинами некачественного обогрева салона ВАЗ-2107 чаще всего бывают:

Протечки крана отопительной системы;
Низкий уровень подачи воздуха из дефлектора;
Громкое функционирование двигателя отопительной системы;
Некачественная подача тёплого воздуха в салон автомобиля.

Исходя из вышеперечисленных причин неполадок печки, можно сделать выводы, что для улучшения её работы важно провести модернизацию крана и дефлекторов, устранить неполадки радиатора и усовершенствовать работу вентилятора.

Как видим, не очень серьёзные переделки смогут сделать комфортным нахождение в салоне машины пассажиров и водителя. Важно, что модернизация печки не требует значительного опыта и может быть осуществлена самостоятельно владельцем автомобиля без помощи профессионалов.

Схема и устройство отопительной системы в ВАЗ-2107

Устройство отопительного узла на «семерках» с карбюраторным двигателем или инжектором идентичное:

Воздуходув. Магистраль направлена на обдув лобового стекла.
Крышка притока воздушного потока.
Радиаторный узел.
Защитный кожух радиаторного устройства.
Тяга краника отопительного узла.
Отводная магистраль радиаторного устройства.
Подводной патрубок радиаторного узла.
Кран радиатора. Используется для слива хладагента.
Воздуходув. Предназначен для обдува воздушным потоком стекла правого окна.
Сопло для подачи воздушного потока на боковое стекло.
Заслонка воздуховода, предназначенного для обдува правого стекла.
Добавочное резисторное устройство.
Крышка, расположенная на распределительном устройстве воздушного потока.
Заслонка воздуходува, предназначенного для обогрева лобового стекла.
Электрический моторчик вентилятора отопительной системы.
Крыльчатка вентилирующего устройства.
Воздуходув внутренней системы вентиляции.
Ручка управления воздушным потоком крышки.
Внешняя ручка управления заслонками воздуходувов для направления потока на лобовое стекло.
Кронштейн для фиксации ручек управления воздушным потоком.
Рычаг для управления заслонками воздуходувов системы обогрева стекол.
Ручка управления крышкой воздухопотока.
Рычаг управления краником радиаторного устройства.
Тяга крышки притока воздушного потока.
Тяга заслонки, предназначенной для управления обогревом лобового стекла.
Левый воздуходув для прогрева бокового стекла.
Сопла вентиляции, расположенные в центре консоли.
Лопатка сопла.
Непосредственно сопло отопительной системы.
Ручка сопла.
Зубчатый шкив приводного устройства заслонки.
Уплотнитель магистрали притока воздушного потока, расположенный сзади.
Патрубок воздухопритока.
Передний уплотнительный элемент патрубка притока воздуха.
Клапан магистрали притока воздуха.
Защелка этого шланга.
Заслонка, оснащенная зубчатым сектором.

Схема отопительного узла ВАЗ 2107

Для управления системой обогрева используется три рычага:

Верхний предназначен для подачи хладагента в радиаторный узел. Этот ползунок подключен к кранику посредством тросика. Он монтируется на входной магистрали. При крайнем левом положении устройство не работает и отопительный узел не греет. Если его перевести в правое состояние, то он откроется и хладагент попадет в радиаторное устройство.
В среднем положении возможно управление заслонками притока воздухопотока. Если ползунок перемещается в левое состояние, производится перекрытие подачи воздуха с улицы. Он будет циркулировать только в салоне автомобиля. При перемещении в крайнее правое положение воздух поступает с улицы внутрь автомобиля.
В нижнем состоянии выполняется управление заслонкой, которая предназначена для распределения воздушного потока по воздуходувам. В крайнем левом положении поток поступает на боковые дефлекторы и в центр, а в правом — на ветровое стекло.

Каждый из перечисленных рычагов можно установить в любое состояние, это позволит добиться оптимального функционирования отопительного узла.

Беремся за доработку воздуховодов семерочной печки

Для этого вам потребуются стандартные шланги и манжеты, которые вы можете купить в любом строительном или сантехническом магазине, в количестве от четырех до семи шлангов и аналогичного числа манжет. Перед их установкой необходимо вырезать соответствующие по диаметру шлангов отверстия по обеим сторонам и на дне корпуса отопителя.

В них вставляются манжеты и шланги, боковые из которых соединяются соответственно с боковыми воздуховодами, а нижние предназначены для отвода излишнего тепла от ног, чтобы обезопасить их от перегрева прямым потоком нагретого воздуха. Для обогрева ног пассажиров задних сидений можно взять шланги большей длины и направить их, соответственно, от печки по направлению к задней части салона автомобиля.

Печка ВАЗ-2107 плохо греет? Устройство печки ВАЗ-2107. Замена радиатора ВАЗ-2107 своими руками

Система отопления в автомобилях ВАЗ служит для создания комфортного микроклимата в салоне. Летом подогрев не требуется, поэтому с помощью специального крана радиатор отопителя отключается от системы подачи жидкости, которая поступает из общей системы охлаждения. А в зимнее время года, когда температура воздуха опускается до минуса и становится необходимо тепло в салоне, его открывают. Соответственно после восстановления подачи жидкости ВАЗ 2107 начинает греться. Он расположен в кабине и крепится четырьмя шпильками к перегородке отсека двигателя. Место соединения с корпусом машины уплотнено резиновыми уплотнителями.

Почему в салоне холодно?

Зачастую автолюбители вспоминают о печке только после наступления зимнего периода. Иногда, правда, вспоминают и раньше. Например, когда неожиданно под ногами у водителя появляется антифриз или вода. Но большинство автолюбителей узнают о неисправности радиатора, когда становится холодно и в машине не хватает тепла и комфорта. И им ничего не остается, как поменять ВАЗ 2107.

Конструкция

Печка ВАЗ 2107 состоит из кожуха вентилятора, радиатора, который имеет крышки для притока воздуха и его распределения. Холодные потоки, проходящие через нагреватель, нагреваются. Радиатор является одним из основных узлов, за счет которого работает печка ВАЗ 2107. Оборудован патрубками: подводящим и нагнетательным. Они выведены в моторный отсек и подключены к системе охлаждения двигателя. Отверстия их вывода можно надежно закрыть резиновым уплотнителем.

Принцип работы

Радиатор на всех моделях ВАЗ крепится двумя винтами, а кран отопителя встроен в подающий патрубок. Это регулятор подачи охлаждающей жидкости. Управлять им можно посредством гибкой тяги от рычага, расположенного в блоке управления в системе вентиляции на панели приборов. Под радиатором установлен моторчик печки ВАЗ 2107. Его электродвигатель установлен на двух упругих подушках, размещенных в направляющем кожухе. В цепь питания двигателя также встроен дополнительный резистор, обеспечивающий двухскоростной режим вращения вентилятора, который включается переключателем, имеющим три положения для работы и расположенным на панели приборов.

Печка ВАЗ 2107 имеет воздуховоды, отходящие от корпуса ее вентилятора. Они направляют поток не только к дефлекторам, обдувающим боковые стекла, но и к тем трубкам, которые направлены на лобовое стекло. Можно регулировать подачу горячего воздуха, попеременно закрывая и открывая заслонки отопителя. Тот же колпак на воздухозаборнике регулируется тягами от рычагов, расположенных на блоке управления.

Основные недостатки

Водители, много лет ездящие на Жигулях, часто отмечают, что ВАЗ 2107 иногда плохо греет. Наиболее частой причиной неисправностей такой системы, как печка ВАЗ 2107, является течь радиатора, а также патрубков, краника и патрубков, расположенных непосредственно между ними. К этому можно добавить и отказы переключателя режимов вентилятора, повреждение проводов устройства или окисление их компонентов.

Эти недостатки, как правило, можно исправить, не прибегая к покупке новых деталей, но и при более сложных неисправностях нужны серьезные и кардинальные меры, например, замена радиатора печки ВАЗ 2107 и т.п.

Причины неисправности в системе отопления

Иногда водители замечают в салоне автомобиля утечку антифриза. Причиной этого может быть проржавевший кран радиатора или печки, а также его металлический носик. Точную «диагностику» можно сделать только при визуальном осмотре. Если дефект кроется, например, в патрубке или печной печке, их легко можно заменить, тем более, что сегодня нет проблем с приобретением каких-либо запчастей. В этом случае можно даже не разбирать крышку и панель приборов. Если виновником течи охлаждающего антифриза является сам радиатор, то в этом случае есть два варианта решения этой проблемы. Во-первых, если в машине установлен старый медный радиатор, его можно отремонтировать: запаять, почистить, залудить и т. д. Главное найти хорошего специалиста. Второй вариант, когда в машине стоит печка ВАЗ 2107 с алюминиевым радиатором. В этом случае все немного сложнее: его необходимо заменить на новый, так как он не подлежит ремонту.

В некоторых случаях после включения отопителя из воздуховодов автомобиля продолжает выдуваться холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости. Это происходит по вине испорченного крана отопителя или «забит» сам радиатор. В случае заклинивания крана его необходимо заменить, а во втором случае необходима тщательная чистка.

Модернизация отопителя

Всем автомобилистам известно, что устройство печки ВАЗ 2107 несовершенно, при этом она работает с ощутимым шумом даже в салоне. Поэтому эта часть системы отопления автотранспорта очень часто подвергается модернизации. Многие пытаются улучшить работу печки самостоятельно, однако чаще всего это не получается должным образом. Своими руками, даже зная, как снять ВАЗ 2107, можно только подтянуть стыки воздуховодов и патрубков, а также перераспределить горячие потоки. Однако температура в салоне в основном остается на прежнем уровне. А чтобы в машине в зимние морозы было тепло и уютно, необходимо увеличить количество тепла, подаваемого радиатором. Вся проблема в вентиляторе печки, который маловат и не создает нужного притока воздуха. В связи с этим, как правило, в первую очередь необходимо заменить вентилятор ВАЗ 2107.

Если сравнить работу этого механизма в двух моделях автомобилей Жигули, то можно увидеть, что двигатель печки седьмой модели Жигулей при вращении с частотой около трех тысяч оборотов в минуту использует около четырех с половиной пол ампера тока. А на вентилятор «восьмерки» с четырьмя тысячами и более оборотов тратится в три с половиной раза больше. Поэтому необходима модернизация. Иногда требуется даже замена радиатора печки ВАЗ 2107.

Порядок доработки отопителя

В том случае, если ВАЗ 2107 плохо греет, снимается крышка в салоне на днище печки, на которой закреплен вентилятор. Последний полностью удален из-за его ненадобности. После этого аккуратно срезается один из аэродинамических гребней, плавно греющий к ногам водителя и рядом стоящего пассажира. Особенно это актуально при установке вентилятора с ВАЗ 2108, потому что его мотор немного длиннее. Крыльчатку можно полностью снять, а ее функции передать стандартному пятилопастному вентилятору.

Отверстие для этого диаметра немного увеличено, чтобы в него можно было вставить новый вал. Важно следить за тем, чтобы обновленная конструкция была «посажена» на место плотно и надежно. Непосредственно перед установкой нового вентилятора его необходимо подключить напрямую, чтобы убедиться, что он работает.

Для бесшумности

Для этого заменяется встроенный резистор, основная задача которого обеспечить относительно тихую работу вентилятора. Тем более, что новый — с ВАЗ 2108 — из-за большего количества перегоняемого воздушного потока издает сильный шум. Лучшим вариантом замены является резистор, который устанавливается на той же восьмой модели. Кроме того, при модернизации не лишним будет заменить выключатель вентилятора, установив модель от того же автомобиля, что и вся конструкция, например, от 2108. Делается это потому, что ВАЗ 2107 долго прогревается, в результате через определенное время стандартные кнопки питания просто тают. Шум от модернизированного и обновленного устройства, конечно, будет чуть больше заводского, но этот недостаток в более холодное зимнее время после доработки отопителя практически незаметен.

Уход за радиатором печки ВАЗ 2107

В осенний и летний периоды эксплуатации автомобилей внутри их радиаторов отопителей скапливается много накипи. И в результате эффективность системы снижается. Однако эту неисправность можно устранить. Достаточно просто знать, как разобрать печку ВАЗ 2107, чтобы ее почистить. Этот простой процесс ремонта можно выполнить самостоятельно. Для этого автолюбителю понадобятся два червячных хомута, две новые резиновые прокладки, несколько гаечных ключей, охлаждающая жидкость и сосуд, в который будет собираться отработанное вещество.

Порядок работы

Первое, что необходимо сделать, это выключить двигатель и дать ему остыть. Под все соски нужно подложить ткань или тряпки. После этого ослабьте хомуты на креплениях как выходного, так и впускного шлангов, по которым охлаждающая жидкость поступает в подкапотное пространство. Затем снимите резиновые штуцеры с крана и патрубков, при этом под них необходимо подставить емкость. С помощью торцевого ключа седьмого номера необходимо открутить винты креплений на уплотнителе, который после этого необходимо снять. При этом тяга привода также отсоединена от крана топки с кожухом вентилятора. Ниппели на радиатор вынимаются из отверстия, расположенного в перегородке моторного отсека. Для этого болты креплений отворачиваются гаечным ключом десятого номера. После этого снимается выпускной патрубок и радиатор. Заменена на новую, резиновая прокладка герметизирует стык фланцев. В этом случае, сняв кран, прочистите шланги и шланги.

Замена радиатора

В общем, когда ВАЗ 2107 не работает, необходима замена радиатора. Устранение неполадок в системе отопления на моделях «Жигули» не слишком отличается друг от друга. Если водитель смог разобраться с причиной холода в салоне и ему ничего не остается делать, кроме как поменять радиатор, то для этого ему потребуются некоторые инструменты. Вам понадобятся два вида отверток — обычная и крестовая, торцевые и нарезные ключи седьмого, восьмого и десятого номеров, а также три резиновые прокладки, один литр охлаждающей жидкости и герметик, обычно силиконовый. Необходимо внимательно осмотреть радиатор, его металлические патрубки и кран топки. Все они должны быть без видимых следов коррозии или протечек. Кран печки с трубкой от старого радиатора можно перекрутить на новый радиатор. Необходимо установить резиновые прокладки, удалив старые. Промазав их силиконовым герметиком, необходимо плотно, чтобы не раздавить их и не продеть случайно, прикрутить патрубок и кран к радиатору.

Сборка после замены старого радиатора на новый производится в обратной последовательности разборке. Затем при необходимости в него доливается антифриз. Затем автомобиль заводят, после чего проверяют герметичность соединения патрубков и шлангов.

Регулятор напряжения JA112V1SCH

Общая информация:

Регулятор напряжения Я112В1Щ предназначен для поддержание бортовой сети автомобиля в заданном ограничения во всех системных режимах работы электрооборудования при изменение частоты вращения ротора генератора, электрическая нагрузка и температура окружающей среды.

Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, «Таврия». до 1991 года выпуска и другие с генераторами, в какие щеточные блоки с регуляторами напряжения JA112V/JA112V1 есть применяемый.

Данное изделие разработано специально для эксплуатации в различных широты с большим диапазоном температуры окружающей среды. регулятор изготавливается в едином климатическом исполнении О2.1 в по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения инородных тел и вода, изделие соответствует исполнению IP68 по ГОСТ 14254. Режим работы регулятора S1 в соответствии с ГОСТ 3940.

Регулятор устанавливается на предусмотренное для него место в генератор вместо щеточного блока и фиксируется с помощью креплений, которые входят в комплект поставки.

Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня продажи в розничную коммерческую сеть. Гарантийные обязательства производителя действуют в течение 4 лет с даты изготовления изделия. Дата Производство указано на корпусе изделия.

Технические характеристики:

	Диапазон рабочих температур, °С		-45. . +100
	Номинальное регулирующее напряжение, В		14,0
	Регулируемое напряжение с батареей при t°=(25 ± 2) °С и нагрузка генератор 5А, В		14,1 ± 0,1
	Регулируемое напряжение с батареей при t°=(25 ± 2) °С в диапазоне нагрузка генератора от 3А до 0,9· Imax* , В		14,1 ± 0,2
	Максимальный ток выходной цепи, А		5,0
	Термокомпенсация регулирования напряжение, мВ/°С		-3,0 ± 1,5
	Остаточное напряжение на выходе «Вт», не больше, В		0,2
	Максимально допустимый долгосрочный влияние увеличения предложения напряжение, В		18,0
	Максимально допустимое влияние повышенное напряжение питания до 5 мин. Author: alexxlab Previous post В машине 220 вольт:… Next post Можно ли смешивать масло… Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Рубрики Авто ВАЗ 2105 ВАЗ 2106 ВАЗ 2107 ВАЗ 2121 Нива Вопросы и ответы Ремонт Салон Своими руками Советы Тюнинг Разное © 2007— 2024 SJRacing. Тюнинг автомобилей - комплектующие, сервис.
