краткое описание, устройство и регулировка

Данные модели двухкамерных карбюраторов устанавливались на бензиновые двигатели ВАЗ-01-05. Карбюратор ДААЗ-2105 разработан и изготовлен на базе агрегата «Озон». За время популярности данная модель сохранила высокое качество. Карбюратор очень надежный и в то же время простой. Конструкция позволяет автовладельцу самостоятельно настраивать работу и устранять различные неисправности. Давайте рассмотрим устройство, основы регулировок и простой ремонт данного механизма.

Назначение

Самая главная функция данного устройства в автомобиле – это приготовление и дозировка смеси топлива и воздуха на любых режимах работы двигателя. Карбюратор ДААЗ-2105 также выполняет следующие функции. Это обеспечение холодного пуска двигателя, подача ограниченных порций горючего в режиме холостого хода, приготовление и подача эмульсии во впускной коллектор двигателя на рабочих режимах двигателя, дозировка порций смеси в зависимости от угла открытия дроссельных заслонок, впрыск дополнительного бензина при разгоне авто и при педали газа, нажатой до конца хода.

Устройство

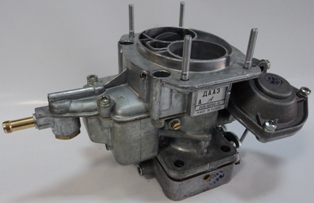

В устройстве карбюратора ДААЗ-2105 можно выделить три основные части. Это крышка, основной блок, а также корпус, в котором расположены дроссельные заслонки.

В крышке карбюратора установлена встроенная пусковая система – она полуавтоматическая. Также в крышке имеется фильтр тонкой очистки топлива, игольчатый клапан и поплавок, трубка эконостата. Крепление верхней крышки к средней части карбюратора осуществляется с помощью пяти винтов.

Основная часть имеет более сложное устройство. Здесь имеется поплавковая камера для топлива, здесь же встроена главная дозирующая система, состоящая из воздушных и топливных жиклеров и диффузоров – больших и малых. В средней части также установлен мембранный ускорительный насос с шариковым клапаном, каналы для питания переходной системы и каналы холостого хода. В средней части расположен вакуумный привод дроссельной заслонки второй камеры.

В нижней части карбюратора ДААЗ-2105 установлены оси заслонок, а также винты для регулировки работы. Это винты количества смеси и токсичности. Кроме того, нижний блок имеет массу каналов для работы системы холостого хода, переходных и пусковых систем. Нижняя часть карбюратора крепится к средней основной части винтами.

Принцип действия

Если автолюбители не будут понимать базовые принципы работы карбюратора, то ремонт и регулировка могут представлять определенные сложности.

Принцип действия механизма строится на том, что двигатель создает разрежение своими поршнями. То есть топливо затягивается потоком воздуха. Горючее дозируется за счет наличия жиклеров – это небольшие детали с калиброванными отверстиями. Они находятся внутри каналов карбюратора и способны пропускать только определенное количество топлива либо воздуха.

Система холодного пуска

Карбюратор ДААЗ-2105 начинает работать с пусковой системы. Посредством рычага воздушной заслонки перекрывается канал, а дроссельная заслонка немного приоткрывается на определенный зазор.

Двигатель при этом получает максимально богатую смесь – она подается из поплавковой камеры через жиклеры главной дозирующей системы и малого диффузора. Затем двигатель заводится. Чтобы в цилиндры не попало большое количество жидкого топлива, разрежение приводит в действие мембрану пускового устройства и воздушная заслонка приоткрывается.

Система холостого хода

Дроссельные заслонки обеих камер плотно закрыты. Смесь подается через отверстия в стенках первичной камеры карбюратора. В это отверстие выходит канал системы холостого хода. Внутри канала, кроме жиклеров, установлены и винты для регулировки карбюратора ДААЗ-2105. Нужно понимать, что любые регулировки с помощью этих винтов никоим образом не влияют на работу главной дозирующей системы. Данными винтами можно настроить только работу холостого хода.

Переходная система, ГДС

Когда водитель нажимает на педаль газа, дроссельная заслонка приоткрывается. Двигатель получает топливо за счет разрежения через малый диффузор первой камеры и жиклеры главной дозирующей системы. При этом ГДС еще полностью в работу не вступает, а система холостого хода еще работает.

Если при этом резко нажать на газ, то запустится ускорительный насос. Он впрыскивает порцию бензина через свой носик непосредственно в коллектор. Насос призван устранить провалы при трогании и разгоне автомобиля.

Дальнейший рост оборотов влечет за собой увеличение разрежения. Сила начинает втягивать мембрану, и она открывает тягу вторичной камеры. Вступает в работу диффузор и жиклеры второй камеры.

Чтобы при полном открытии второй камеры не было провалов, карбюратор ДААЗ-2105 1107010 оснащен переходной системой. Она устроена аналогично системе холостого хода. Но отверстие для подачи горючей смеси находится выше, чем закрытый дроссель второй камеры.

Типичные неисправности

С помощью регулировки карбюратора ДААЗ-2105 нельзя устранить различные неполадки. Обычно регулировка выполняется один раз при настройке. Если возникли неисправности, не стоит крутить винты. Нужно выяснить причину плохой работы, устранить ее и только потом регулировать.

Серди типичных неисправностей можно выделить проблемы с запуском двигателя, проблемы с холостым ходом, провалы при резком нажатии на газ, отсутствие тяги, повышенный расход топлива.

Что нужно подготовить

Чтобы настроить карбюратор, понадобится инструмент. Это отвертки с узким и широким шлицем, ключ на 10, ключ на 8, а также узкие плоскогубцы.

Заслонки

Первичная регулировка сводится к подгонке тросика на пусковом механизме и настройке тяги педали акселератора. Регулировать тягу легко – пластмассовый наконечник выставляют примерно напротив шарнира, закручивая его по резьбе. Для фиксации закручивают гайку на 10 мм.

Трос привода воздушной заслонки настраивают следующим образом. Рычаг подсоса в салоне задвигают до упора, а воздушная заслонка должна быть открыта полностью. Трос продевают в проушины, а конец вставляют в соответствующее отверстие фиксатора. Удерживая фиксатор, ключом закручивают болт. Вытягивая и задвигая подсос, нужно удостовериться, что заслонка полностью открывается и закрывается.

Далее проверяют, как открывается дроссель второй камеры. Мембрана и тяга должны быть в таком состоянии, чтобы хода их было достаточно для полного открытия заслонки. Если хода не хватает, то откручивают гайку, которая имеется на тяге, и корректируют длину.

Холостой ход

Регулировка карбюратора ДААЗ-2105 1107010 осуществляется следующим образом. Винт токсичности смеси нужно выкрутить примерно на 3,5 оборота. Винт количества выкручивают на 7 оборотов. При помощи пускового устройства запускают силовой агрегат. Если обороты высокие, их можно снизить, закручивая винт количества. Мотор необходимо прогреть.

Далее убирают подсос полностью и настраивают с помощью винта примерно 900 оборотов. После этого вращают винт качества. Его выкручивают и добиваются самых высоких оборотов. Нужной найти то положение, при котором обороты будут максимальными. Это правильное положение. При таком положении винта топливо сгорает максимально эффективно и холостой ход ровный. А если вращать дальше, двигатель будет работать нестабильно.

Многие рекомендуют настраивать холостой ход карбюратора ДААЗ-2105-20 по свечам. При работе двигателя на холостом ходу при любом качестве смеси свечи будут черные, поэтому этому способу доверять не стоит.

Замена карбюратора lada 2105 (ваз 2105)

Симптомы: плохо заводится двигатель, не заводится двигатель, смесь чрезмерно обедняется, смесь чрезмерно обогащается, повышенная токсичность отработавших газов, перерасход топлива.

Возможная причина: неисправен карбюратор.

Инструменты: набор гаечных ключей, набор отверток, пассатижи, очиститель карбюратора в аэрозольной упаковке, пинцет, плоскогубцы.

Для того чтобы осуществить демонтаж карбюратора с автомобиля и его разборку, выполните следующие операции:

1. Отсоедините минусовой провод от аккумуляторной батареи.

2. Демонтируйте с автомобиля корпус воздушного фильтра.

3. Произведите очистку наружной поверхности карбюратора от загрязнений, используя ветошь и кисточку, а затем промойте с применением уайт-спирита или же очистителя для двигателей.

4. Слегка открутите винт, крепящий приводной трос воздушной заслонки.

5. Слегка открутите болт, крепящий оболочку троса, используя ключ «на 8», а затем отсоедините трос от карбюратора.

6. Отсоедините от патрубка шланг подвода картерных газов.

7. С помощью крестообразной отвертки или же гаечного ключа «на 8» ослабьте затяжку крепежного хомута топливного шланга, а затем отсоедините данный шланг от штуцера, после чего заглушите отверстие в шланге с помощью болта М8.

8. Снимите шланг вакуумного регулятора распределителя зажигания.

9. Снимите клемму провода с вывода электромагнитного клапана.

10. Отсоедините наконечник тяги привода дроссельной заслонки, предварительно отжав его с помощью отвертки с плоским лезвием.

11. Демонтируйте возвратную пружину дроссельной заслонки.

12. Используя накидной ключ «на 13», открутите три гайки, крепящие карбюратор к впускному трубопроводу.

13. Используя рожковый ключ «на 13», открутите одну оставшуюся крепежную гайку.

14. Демонтируйте карбюратор с автомобиля.

15. Снимите прокладку карбюратора, а затем осмотрите ее на предмет механических повреждений. Замените данную прокладку, если это необходимо.

Примечание. Если карбюратор не будет устанавливаться на автомобиль длительное время, закройте отверстие впускного трубопровода ветошью.

16. Демонтируйте крышку карбюратора (см. соответствующий подраздел данной инструкции).

17. С помощью плоской отвертки открутите главный топливный жиклер (обозначен буквой «А») вторичной камеры с меткой «150» (на карбюраторе 2105-1107010-20 данному жиклеру соответствует метка «162»), а также главный топливный жиклер (обозначен «Б») первичной камеры с меткой «112» (на карбюраторе 2105-1107010-20 данному жиклеру соответствует метка «107»).

18. Используя плоскую отвертку, открутите главный воздушный жиклер (обозначен «В») вторичной камеры с меткой «150» (на карбюраторе 2105-1107010-20 данному жиклеру соответствует метка «176»), а также главный воздушный жиклер (обозначен «Г») первичной камеры с той же меткой.

Примечание. В колодцах под воздушными жиклерами расположены эмульсионные трубки.

19. Подденьте эмульсионные трубки, а затем извлеките их из колодцев. Для данной операции идеально подойдет надфиль с сужающейся рабочей поверхностью.

20. С помощью отвертки с плоским лезвием открутите винт-клапан ускорительного насоса.

21. Демонтируйте клапан вместе с ускорителем насоса и уплотнительным кольцом. После этого подденьте с помощью тонкой плоской отвертки нижнее уплотнительное кольцо и извлеките его из отверстия.

22. Используя плоскогубцы, извлеките малые диффузоры первичной «Б» и вторичной «А» камер. Диффузор первичной камеры помечен цифрой «22» (на карбюраторе 2105-1107010-20 – «21»), а вторичной – цифрой «25».

В случае, когда диффузоры не извлекаются после демонтажа корпуса дроссельных заслонок (см. ниже в данной инструкции), выбейте их с противоположной стороны, нанося удары выколоткой из мягкого металла.

23. Отверткой с плоским лезвием (ширина лезвия не более 3 миллиметров) открутите винт ускорительного насоса, а затем извлеките его из канала.

24. Отверткой с плоским лезвием открутите корпус топливного жиклера вторичной камеры.

25. Извлеките из канала корпус вместе с жиклером.

26. Выньте жиклер (обозначен «А») из его корпуса (обозначен «Б»).

27. Используя фигурную отвертку с крестообразным лезвием, открутите четыре винта, крепящие крышку диафрагмы ускорительного насоса.

28. Снимите крышку диафрагмы, после этого извлеките пружину, а затем снимите саму диафрагму.

29. Отсоедините плоскогубцами возвратную пружину, а затем снимите ее.

30. Снимите пневматический привод дроссельной заслонки.

31. Используя отвертку с крестообразным лезвием, открутите два винта, крепящие корпус дроссельной заслонки к корпусу карбюратора.

32. Разъедините тягу (обозначена «А») от рычага, после чего разделите корпусы.

33. С предельной аккуратностью демонтируйте теплоизоляционный элемент вместе с двумя прокладками, изготовленными из картона.

34. Используя фигурную крестообразную отвертку с плоским лезвием, открутите два винта, крепящие крышку, а затем снимите данную крышку вместе с регулировочным винтом количества смеси и прокладкой.

35. Открутите и выньте винт с резиновым кольцом.

36. Используя отвертку с плоским лезвием, открутите и извлеките винт, а затем снимите уплотнительное кольцо. Для того чтобы облегчить сборку, запомните количество оборотов данного винта.

Примечание. В случае, когда на винте установлена ограничительная втулка, проверните данную втулку с помощью плоской отвертки до момента разрушения, а затем извлеките ее части из отверстия.

37. Проверьте детали карбюратора на предмет повреждений. Дефектные элементы замените новыми.

38. Прежде чем осуществлять сборку карбюратора, произведите промывку его деталей в средстве для очистки карбюратора или же в ацетоне. После этого продуйте сжатым воздухом отверстия под воздушные и топливные жиклеры (воздушные и топливные каналы). Убедитесь, что прокладки не повреждены, в противном случае замените их новыми. В процессе сборки нанесите моторное масло на все резиновые уплотнительные кольца.

39. Произведите сборку карбюратора в обратной последовательности.

40. Произведите установку всех снятых деталей в обратной последовательности.

Для того чтобы осуществить снятие и разборку крышки карбюратора, выполните следующие операции:

Примечание. Данный подраздел описывает снятие крышки с карбюратора, установленного на автомобиль. Соответственно, при снятии крышки с демонтированного карбюратора некоторые из перечисленных операций выполнять не требуется (к примеру, операции по подготовке автомобиля к работам, так как они были выполнены непосредственно перед демонтажем карбюратора).

41. Отсоедините минусовой провод от аккумуляторной батареи.

42.

Демонтируйте корпус воздушного фильтра.

43. Произведите очистку наружной поверхности карбюратора от загрязнений, используя ветошь и кисточку, а затем промойте с применением уайт-спирита или же очистителя для двигателей.

44. Отсоедините от крышки карбюратора приводной трос воздушной заслонки, а затем отсоедините топливный шланг от штуцера (см. подраздел «Снятие карбюратора» в данной инструкции).

45. Подденьте с помощью отвертки с плоским лезвием телескопическую тягу, а затем отсоедините ее от трехплечного рычага.

46. Используя крестообразную отвертку, открутите пять винтов, крепящие крышку карбюратора к его корпусу.

47. Отделите крышку от корпуса карбюратора, а затем снимите ее.

Примечание. Соединение крышки карбюратора и его корпуса уплотняет прокладка. Замените данную прокладку, если на ней присутствуют повреждения.

48. Снимите прокладку, предварительно демонтировав поплавок.

49. Используя крестообразную отвертку, открутите два винта, крепящие пусковое устройство.

50. Выведите тягу из штока пускового устройства, а затем снимите последнее. После этого с предельной аккуратностью извлеките из проточки канала подвода разрежения уплотнительное кольцо, используя пинцет.

51. Осуществите проверку исправности диафрагмы пускового устройства, для чего утопите шток, закройте поверхностью пальца руки отверстие подвода разрежения, после чего отпустите шток. В случае, когда шток вернулся в исходное положение, диафрагма является неисправной, замените ее.

52. Для того чтобы осуществить замену диафрагмы, открутите, используя крестообразную отвертку, три винта, скрепляющие крышку пускового устройства с его корпусом.

53. Снимите крышку пускового устройства, а затем извлеките шток в сборе с диафрагмой.

54. Произведите проверку состояния диафрагмы. Наличие трещин и разрывов не допускается. Замените диафрагму, если это необходимо.

55. Прежде чем осуществлять сборку и установку крышки карбюратора, промойте все ее детали с применением средства для очистки карбюратора.

56. Используя резиновую грушу, отберите топливо из поплавковой камеры карбюратора. Произведите промывку внутренних полостей карбюратора, а также диффузоров камер с применением средства для очистки карбюраторов.

57. Выкрутите топливные и воздушные жиклеры и распылитель ускорительного насоса, после чего продуйте каналы корпуса карбюратора сжатым воздухом.

58. Произведите сборку и установку крышки карбюратора в обратной последовательности.

Еще статьи по ремонту этого автомобиля:

Другие виды ремонта этого автомобиля:

Как вдохнуть жизнь в старые ЖигулиЖигули «пятерка» выпускались с 1980 по 1995 г.г. и пользовался заслуженной популярностью. Основным силовым агрегатом, который устанавливался на автомобили данной модели, был четырёхцилиндровый, четырёхтактный двигатель внутреннего сгорания, рабочим объёмом 1,29л, 1,45л и 1,57л. Для создания горючей смеси для двигателя применялись карбюраторы отечественного производства «Озон», а также их модификации. Регулировку карбюратора ВАЗ 2105 своими руками мы и рассмотрим в этой статье.

Итак, для начала поговорим о самом приборе, предназначенном для смешивания в определённой пропорции воздуха и топлива, подачи образовавшейся смеси в цилиндры двигателя и обеспечивающим устойчивую работу двигателя на различных режимах. Это достаточно точный и сложный агрегат. Поэтому чёткое выполнение им своих функций зависит от строгого поддержания параметров, установленных в процессе его производства и настройки.

Основные механизмы и системы

Для выполнения своих функций карбюратор имеет следующие системы и механизмы:

1. Систему поддержания необходимого уровня топлива;
2. Систему запуска и прогрева холодного двигателя;
3. Систему холостого хода;
4. Главную дозирующую систему;
5. Ускорительный насос;
6. Систему эконостата.

Старый добрый ВАЗ: любовь на всю жизньНастройке подлежат три системы, указанные в списке первыми. Регулировка рассматриваемого карбюратора ВАЗ 2105 может быть произведена без снятия его с автомобиля. Так как агрегаты автомобилей моделей 2105 и 2107 по своему строению идентичны и отличаются только диаметрами отверстий топливных и воздушных жиклёров, то таким же образом несложно будет произвести подобную настройку и для ВАЗ 2107.

Теперь непосредственно о настройке

Поддержание необходимого уровня топлива в данном аппарате обеспечивает поплавковый механизм.

Настройка поплавкового механизма

1. Завести двигатель автомобиля и дать ему поработать на холостом ходу 2-3 минуты;
2. Снять крышку карбюратора;
3. В поплавковой камере проверить уровень топлива. Он должен составлять 28 мм.

В случае отклонения производим следующие действия:

1. Замерить и настроить расстояние между прокладкой крышки и поплавком при касании язычка поплавка с шариком игольчатого клапана. Оно должно составлять 6,5±0,25 мм. Регулируем подгибанием язычка;
2. Проверить максимальный ход иглы клапана. Он должен составлять 8 мм. Для проверки необходимо замерить расстояние между прокладкой крышки и максимально отведённым поплавком. Оно должно составлять 14±0,5 мм. Отклонение устраняем воздействием на кронштейн;
3. Визуально проверить перпендикулярность язычка оси игольчатого клапана и параллельность поплавка нижней плоскости крышки. При нарушениях выровнять.

Если всеми вышеперечисленными действиями не удаётся добиться стабильного уровня топлива (28 мм) в поплавковой камере, то необходимо заменить игольчатый клапан.

Регулировка пускового устройства карбюратора ВАЗ 2105

1. При помощи рукоятки тяги, расположенной в салоне, закрыть воздушную заслонку;
2. Проверить, чтобы хвостовик тяги находился в конце паза штока пускового устройства карбюратора. При нарушении устранить подгибанием тяги;
3. Снять крышку и замерить зазор между кромкой воздушной заслонки и стенкой камеры при утопленном штоке пускового устройства (шток утапливаем при помощи отвёртки при отсоединённой тяге). Он должно составлять 5,0—5,5 мм. Настраиваем вращением регулировочного винта пускового устройства.

Настройка холостого хода

Данный вид работ стоит производить на прогретом двигателе.

1. Винтом количества смеси вывести двигатель на 850 об/мин;
2. Винтом качества вывести обороты на максимальный уровень;
3. Винтом количества снизить обороты до 850;
4. Винтом качества опять довести до максимума;
5. Добившись, таким образом, 850 об/мин завернуть винт качества до момента «потряхивания двигателя»;
6. Отворачивая винт качества добиться устойчивой работы двигателя.

При правильной регулировке карбюратора ВАЗ 2105 расход топлива в летнее время не должен превышать:

• за городом на шоссе при скорости 90 км/час – 7 – 7,5 л на 100 км;
• при городском цикле езды – 8,5 – 9 л.

В случае, если Вам самостоятельно не дается эта работа, лучше не мучить себя и машину, а обратиться в сервисный центр АвтоВАЗ.

Карбюратор ВАЗ 2107, он же «Озон», получил наибольшую популярность среди конкурентов «Вебер», «Солекс» и «ДААЗ», именно для данной модели Лада. Менее популярным является прототип «ДААЗ».

Схема каждого из них, в принципе одинаковая, но у каждого особенное устройство. Для того, что определится, какой образец лучше поставить на «Семерку», давайте рассмотрим каждый экземпляр отдельно.

Озон

Свое начало, данный образец берет еще с шестой модели Лада. Порядка 30-ти лет назад, конструкторы заявляли, что он будет лидером продаж на отечественных авторынках. Такие перспективы объяснялись его конструктивными особенностями.

В отличии от образцов «Солекс» и «ДААЗ», данный прототип имел вакуумный привод заслонки, отвечающей за поступление топлива во вторую камеру. Ее привод, не зависел от поплавка, а приводился в движение штоком, расположенным на диафрагме. Такое устройство, должно было обеспечивать экономию топлива.

Его схема не имела ничего особенного: 2 камеры (первичная и вторичная), четыре жиклера, 2 дроссельные заслонки и т. д. Но все же, он занимал лидирующее место на рынке.

Помимо стандартного карбюратора 2107, имелась модификация «Озон» 1107010. Ее отличие в том, что она устанавливалась исключительно на двигатели «Жигули» 2103 и 06, которые были установлены на автомобиле Лада 2105 и 07. Поскольку данный механизм, имел вакуумный привод заслонки, модификация 1107010, подразделялась на 1107010 – 20. Цифра «20» обозначала, что данное устройство устанавливалось только на последних моделях Лада 2107 с «Шестерочным двигателем.

ДААЗ

Второе место, после «Озона», занимал «ДААЗ». Данный карбюратор ВАЗ 2107, в отличии от своих «коллег», имел устройство экономайзера, обеспечивающего принудительный холостой ход. Данное отличие, не особо сказывалось, и не делало данный механизм особенным.

Поскольку «ДААЗ», является модификацией «Озона», он также имеет варианты с индексом 1107010 и 1107010 – 20. Сразу сказать, какой карбюратор лучше поставить на Лада 2107, нельзя. Для этого, нужно определится, что именно хотите получить от данного устройства.

Разборка, чистка и сборка карбюратора ВАЗ 2107 «ДААЗ», является одной из самых простых задач, по сравнению с чисткой других образцов. Хотя схема агрегата и не отличается от остальных, его устройство было несколько по проще.

Солекс

Сразу после «ДААЗ», не отступая ни на шаг, следует модель «Солекс». Это, один из самых тяжелых, в плане установки, карбюраторов. Снять данное устройство с двигателя не проблема, а вот поставить его на двигатель 2107, это уже требует большого труда.

Схема «Солекс», такая же самая, как и у остальных, но его устройство, несколько отличалось. Для его установки на авто, Вам потребуется докупить некоторые детали: трос заслонки от ВАЗ 2108, обратка тройник, более длинный топливный шланг и клапан обратки от «Восьмерки». Конструктивные особенности «Солекс», включали в себя 2 камеры, с увеличенным объемом. Это давало возможность двигателю лучше работать, а именно: увеличить скорость разгона, номинальную скорость и мощность. Конечно, при таком улучшении характеристик, был один минус – повышенный расход топлива. Поэтому, «Солекс» считался более любительским, чем для повседневного использования. Также, как и «Озон», он имел модификации 1107010 и 1107010 – 20. Его можно поставить, как на ВАЗ 2107, так и на 2105.

Вебер

Ну и последний образец – «Вебер». Изначально, он устанавливался на модели ВАЗ 2101, то позже, инженерами было принято решение снять его, и поставить на «Семерку». По своим характеристикам, этот агрегат занимает последнее место, и не рекомендуется для установки на «Семерке». Особенностей у него нет, так как он является первоначальным вариантом карбюраторов, а остальные варианты, были уже более модернизированы.

Итог

Поскольку «Семерка» и «Пятерка», схожи между собой по конструкции, то карбюратор ВАЗ 2105, также подойдет и на 2107. Поэтому, выбирая, какой карбюратор ставить, а какой нет, Вы можете руководствоваться, сразу двумя автомобилями, так как все вышеперечисленные варианты, подойдут обоим двигателям.

Источники

Автоклуб ВАЗ 2101

Troy55555 (33), VASI (49), ЛОбстер (42), BoDu (63), Олексiй (42), Сергей прогресс (35), Алексан (49), Ivan_66 (45), Ярик1988 (34), webdrafting (32), juk86 (36), Yaroslaman (44), Валера77 (35), fedja (49), straponi (30), Андрей111 (39), sitnikovalex86 (36), Александр0602 (35), in9 (40), Руслан Рудык (43), semen345 (32), Дмитрий Донской (33), Zaharov (27), Kfor-atlantis (36), Roman 777 (31), Dimacor (42), Rurik (34), papuss (51), Виталий. С (32), уук (51), лоло (37), Leonid213 (37), redmine (46), pr1zrakn (41), DUGLAS AHENT (34), vohasoft (42), madfun (34), Arrow_S (43), maks-n (47), ut007425 (46), milian (35), Nox (35), vintel (39), Koss21 (34), ilit (39), kashak (34), Sahro (37), fidelli (38), Wetalek (31)

Установка карбюратор дааз 21053

Карбюраторы на ВАЗ 2105: решаем основные проблемы

Автомобиль ВАЗ 2105 считается самым длительно выпускавшимся автомобилем в линейке АвтоВАЗа. Действительно, первые модели вышли с заводского конвейера в 1979 году, а последняя — в 2010 году. Причин популярности авто было много: это и рабочие характеристики «пятёрки», и удобный функционал, и простота в обслуживании… Наибольшее количество вопросов об эксплуатации ВАЗ 2105 и по сей день связано с карбюраторами, которые в разные годы устанавливались на модель. Именно карбюратор стал непрерывной темой обсуждения среди водителей, так как инженеры завода периодически меняли это устройство и модифицировали машину, что сказывалось и на её работоспособности.

Карбюратор ВАЗ 2105

Что такое карбюратор и в чём заключаются его функции? На сегодняшний день карбюраторные модификации транспортных средств считаются уже «отжившими свой век», так как на смену им пришли более «живучие» инжекторные.

Однако в нашей стране карбюраторные версии машин ещё долго будут пользоваться популярностью, так как большинство автомобилей АвтоВАЗа сконструировано именно на основе карбюраторных двигателей. В том числе и модель ВАЗ 2105, в народе называемая «пятёрочкой».

Итак, карбюратор — это важнейший механизм в составе двигателя автомобиля. Его основное назначение — приготовление топливно-воздушной смеси и её подача к цилиндрам мотора. Проще говоря, карбюратор нужен для того, чтобы мотор получал горючее в необходимых для работы дозах.

Устройство карбюратора

На моторы автомобиля ВАЗ 2105 устанавливаются карбюраторы типа 2105–1107010. Этот номер в обязательном порядке указывается на чёрной табличке, которая крепится на крышке самого карбюратора.

Устройство имеет две камеры, чтобы процессы образования топливно-воздушной смеси и её подачи к цилиндрам проходили быстро и правильно. На самом деле конструктивно карбюратор имеет огромное количество мелких деталей, связанных между собой, но технически прибор не считается сложносоставным.

Для того чтобы мотор мог работать в различных режимах (прогрев, холостой ход, средняя нагрузка и повышенные обороты), карбюратор имеет в своём составе три основных части:

1. Верхняя — состоит из крышки устройства и штуцеров для подачи топлива.
2. Средняя — непосредственно сам корпус карбюратора, в котором размещаются две камеры внутреннего сгорания и диффузоры.
3. Нижняя — включает в себя поплавковую камеру и дроссельные заслонки.

В правильной работе карбюратора ВАЗ 2105 огромную роль играют мелкие детали вроде прокладок, пружинок или жиклёров. Именно эти части чаще всего выходят из строя, что влияет на работу двигателя.

Суть работы карбюраторной установки на ВАЗ 2105 сводится к следующим процессам:

1. В поплавковую камеру через специальный клапан попадает строго ограниченное количество бензина.
2. Через жиклёры топливо направляется в камеру № 1.
3. Здесь бензин дробится на мельчайшие части и смешивается с частями воздуха.
4. Если требуется максимальное количество топлива (например, при разгоне), то аналогичным образом начинает работать и камера № 2.
5. После образования топливно-воздушной смеси ускорительный насос направляет горючее в диффузоры, а затем — непосредственно к цилиндрам.

Как подобрать жиклеры для Солекс?

При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.

Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Таблица соотношения индексов жиклеров

Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов. Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».

Кто-то уверен, что не нужно спешить с подбором новых жиклеров, а увеличить пропускную способность детали можно, расточив ее диаметр. Однако делать эту операцию следует только на высокоточном оборудовании. В гаражных условиях с помощью дрели и сверла изменять диаметр жиклеров нельзя, так вы только испортите их. Поэтому если по каким-либо показателям деталь не подходит, следует приобрести новый элемент, соответствующий требованиям.

Какие карбюраторы устанавливаются на ВАЗ 2105

Все карбюраторные установки в оснащении ВАЗ 2105 ориентируются, прежде всего, на минимизацию потребления горючего. Разумеется, инженеры АвтоВАЗа на протяжении всей истории «пятёрки» экспериментировали с оснащением машины, чтобы выявить наиболее эффективные механизмы.

В разные годы на ВАЗ 2105 устанавливались различные модификации карбюраторов. Все они имели как свои достоинства, так и недостатки, которые зачастую приходилось выявлять самим водителям во время езды.

Модификация ДААЗ

Предприятие Димитровградского автоагрегатного завода (ДААЗ) наладило выпуск карбюраторных установок по лицензии от компании Weber. Главное качество продукции ДААЗ — простота в эксплуатации и в ремонте. Был налажен выпуск всех необходимых для ремонта и замены деталей, поэтому в случае необходимости водитель мог легко купить нужные комплектующие и самостоятельно провести работу по наладке карбюратора.

Карбюраторы ДААЗ обеспечивали автомобилю повышенные скоростные характеристики, так как новая система жиклёров позволяла максимально быстро реагировать на увеличение скорости и подавать необходимое количество топлива в мотор.

Существенным недостатком карбюратора Димитровградского автоагрегатного завода можно считать расход топлива. В смешанном цикле устройство требовало не менее 10–14 литров горючего на 100 километров пути.

Нету минусов Карбюратор ДААЗ 2105 отличная вещь. Машина не троит и не переливает, расход нормальный… Спасибо производителю за такой отличный продукт. Будем пользоваться вашими услугами и будем рекомендовать друзьям.

https://otzovik.com/review_2963738.html

Модификация «Озон»

Карбюратор типа «Озон» считается модифицированной версией прибора, который собирали на «ДААЗе» по лицензии Weber. «Озон» — более продвинутая версия старого «ДААЗ». Этот карбюратор обладает более высокими показателями экологичности, к тому же значительно снижает расход топлива на 100 километров пробега.

Однако не всё так хорошо в конструкции «Озона». После многочисленных жалоб водителей ВАЗ 2105 конструкторы выявили большой недостаток этого вида карбюраторов. Устройство оснащено двумя камерами, однако в работе второй камеры принимает участие пневматический клапан. Именно из-за него у водителей и возникали проблемы, так как даже при малейшем загрязнении клапан начинал работать некорректно.

У меня стоит Озон 2105 с механическим приводом заслонки второй камеры, тарировки стандартные. Пробовал ставить жиклеры увеличенного диаметра — мне показалось что расход возрастает заметно, а вот динамика не на много

Саморегулирующийся холостой ход

Владельцы карбюраторных автомобилей ВАЗ часто сталкиваются с неприятной, нервирующей проблемой. Мотор вдруг начинает глохнуть на холостом ходу, или наоборот, очень громко тарахтит. Выход один: надо регулировать холостой ход на карбюраторе. И только если не поможет, то можно попробовать что-то другое.

Посмотрим, как регулируется пресловутый холостой ход на типичных «классических» карбюраторах. Для этого необходимо иметь на руках следующее:

• самое главное, конечно, отвертка;
• плюс нужен такой прибор как портативный газоанализатор.

Для начала нужно убедиться, что выполнены некоторые очень важные условия. Без их соблюдения нет смысла начинать.

1. Двигатель должен быть горячим сразу после движения.
2. Воздушная заслонка полностью открыта.
3. Известно, что зазоры клапанов уже отрегулированы.
4. Уровень газа в поплавковой камере правильный.

Итак, приступим.

1. Запускаем двигатель, прогреваем до 90 градусов.
2. С помощью отвертки открутить винт «1» качества смеси и винт «2» количества смеси, расположенный в глубине корпуса дроссельной заслонки. Они обозначаются одинаковыми цифрами согласно технической инструкции к автомобилю. Там же можно увидеть их фотографии.
3. Втулки, которыми ограничивались эти регуляторы, разрушились. Теперь можно приступать к регулировке хода автомобилей типа ВАЗ 2106. Но сначала необходимо закрутить винты на место.
4. Откручиваем или затягиваем болт количества смеси «2» до тех пор, пока частота вращения коленчатого вала не достигнет значения около 800 об/мин.
5. Далее приступаем к корректировке содержимого «СО». Он должен соответствовать ГОСТу. Для этого очень осторожно медленно вращайте болт качества смеси под номером «1». Когда винт затянут, содержание CO уменьшится.
6. Если частота коленчатого вала изменилась, поверните ручку «2», чтобы вернуться в норму.
7. Нажмите сильно, затем отпустите педаль газа. Двигатель не должен глохнуть, а обороты должны легко выравниваться до холостого хода.

Также читайте про и .

А теперь давайте посмотрим, как регулируются обороты классического вазовского двигателя без газоанализатора. Нам понадобится только отвертка. Приступим к процедуре.

1. Откручиваем винт смесителя №1 для достижения максимальной частоты вращения коленчатого вала.
2. Винт «2» затягивается для снижения скорости до 1100 об/мин.
3. Закручиваем болт состава смеси «1», добиваясь снижения частоты вращения коленчатого вала до 800 об/мин.

Этот способ подходит, что вполне очевидно, для всех классических карбюраторных марок заднеприводных ВАЗов.Ведь все эти машины имели однотипные карбюраторы ДААЗ 2105 и ДААЗ 2107. Именно поэтому ВАЗ 2107 настраивается одинаково, без каких-либо отличий. Кроме того, по приведенной инструкции регулируются обороты холостого хода ВАЗ 2106. Здесь может возникнуть закономерный вопрос, а есть ли отличия у переднеприводной «девятки» при этой эксплуатации?

Как там с «девяткой»

Далее разберем особенности регулировки карбюратора ВАЗ 2109.На этих машинах применялся в свое время усовершенствованный относительно «классики» карбюратор «Солекс». Впрочем, модификация этого чрезвычайно сложного узла подходила и для «семерок».


Для регулировки используйте отвертку. Начинать.

1. Винт качества смеси, находящийся внутри отверстия подошвы солекс, закручиваем до упора, стараясь не переборщить.
2. Далее откручиваем эту ручку на 5 оборотов назад.
3. Теперь нужно запустить и прогреть двигатель.Воздушная заслонка должна быть полностью открыта.
4. Вращая болт количества смеси, он большой, здесь заметный, добиваемся минимальных оборотов коленвала при устойчивой работе двигателя.
5. Внутри вакуумной трубки подачи должен быть минимальный вакуум (можно проверить кончиком пальца)
6. Далее медленно затягиваем винт качества, чтобы двигатель начал работать нестабильно. Затем возвращаем регулятор на полтора оборота до появления стабильной работы.
7. Завинчивая количество смеси, добиваемся частоты вращения коленчатого вала 850 — 900 об/мин.На этом управление скоростью закончено. Но это не все.
8. Если двигатель начал глохнуть, то слегка отвернуть болт качества смеси.
9. Возможно, вам придется повторить шаги 6, 7 несколько раз, чтобы добиться желаемого результата.

Получается, что с этим карбюратором придется повозиться. Если такой же карбюратор стоит на ВАЗ 2107, то регулировка производится аналогично.

Мы разобрали, как регулируются обороты холостого хода на старых автомобилях ВАЗ. Теперь поговорим о современных автомобилях.

Более современная система

С выходом из употребления карбюраторов изменились принципы достижения необходимого числа оборотов коленчатого вала неподвижного автомобиля. Наряду с форсункой стали использовать клапан холостого хода.

Тем не менее, он появился в карбюраторах. Там он расположен внутри системы экономайзера положительного холостого хода топливной системы.

Управляемый электронной начинкой, такой агрегат стабилизирует скорость четко дозированной подачей воздуха (при наличии инжектора) или топлива (если он встроен в карбюратор). Если скорость превышает предел, равный 900 об/мин, клапан закрывается.

Был специальный винт для регулировки раннего клапана. Последние выпускаемые сейчас автомобили не имеют такого резьбового помощника.

Если он присутствует, то операция выполняется следующим образом. Берется только отвертка.

Что мы делаем.

1. По инструкции от этой модели автомобиля находим винт регулировки ограничителя. Его видно на корпусе клапана, а сам клапан находится на дроссельном узле.
2. Вращаем болт до получения нужного числа оборотов коленчатого вала.

Если нет резьбового помощника — это на машинах с инжектором — все регулировки делает электроника, есть только возможность проверить работоспособность клапана. Для этого не требуются инструменты.

1. Запускаем двигатель.
2. Находим заветный узел, отсоединяем от него разъем.
3. Если частота вращения коленчатого вала поднялась до 2000 об/мин, клапан исправен.

Современный клапан холостого хода также называют датчиком ХХ. Это небольшой электродвигатель с иглой конического типа. Умные «мозги» автомобиля (ЭБУ) получают данные от датчика расхода воздуха, а также от датчика положения коленчатого вала. На основании этих значений дают команду — ввести или вытолкнуть иглу ДХГ, чтобы открыть или закрыть доступ воздуха.

Винтов для регулировки такого датчика холостого хода тоже нет. Если скорость плавает, или машина глохнет, проверяем и тоже чистим датчик.Нам снова понадобится отвертка.

1. Отсоединив колодку проводки, откручиваем два болта крепления датчика.
2. Демонтировав узел, снова подключаем к нему блок.
3. Прикладываем кончик пальца к кончику иглы, включаем зажигание
4. У исправного узла игла движется внутрь, а при выключении зажигания полностью выдвигается.
5. При необходимости почистить датчик зубной щеткой, продуть насосом.

Премудрости настройки на современных машинах.

Несколько слов о значении

Если обратиться к квалифицированным мастерам с просьбой, например, отрегулировать холостой ход автомобиля ВАЗ 2105, то стоимость операции в крупных городах РФ будет следующей.

Город	Цена
Москва	150 руб.
Санкт-Петербург	150 руб.
Екатеринбург	100 руб.
Самара	100 руб.
Краснодар	150 руб.

Так как цена манипуляции невысокая, если автовладелец не уверен в своих силах, то может смело обращаться на СТО.

Какой карбюратор лучше поставить на ВАЗ-2106: советы специалистов

Сегодня на дорогах часто можно встретить автомобили, возраст которых составляет 20, а то и 30 лет.В основном это классические модели ВАЗ. Владельцы этих старых автомобилей всячески поддерживают в них свою жизнь и гонятся за оптимальными характеристиками. Владельцы старых «Жигулей» хотят повысить динамику автомобиля и снизить расход топлива. Сделать можно, но все зависит от карбюратора. Рассмотрим, какой карбюратор лучше поставить на ВАЗ-2106, чтобы получить результат. Эта задача вполне выполнима, хотя замену устройства и настройку водитель может выполнить самостоятельно.Если почитать отзывы водителей, заменивших штатный карбюратор, то эффект вполне заметен.

Краткая история карбюраторов для ВАЗ

На первых классических моделях ВАЗ, которые представляли собой усовершенствованный итальянский «Фиат», в системе питания в паре двигателей устанавливались приборы производства Дмитровского автоагрегатного завода. Для производства этих карбюраторов была приобретена лицензия у французской фирмы Weber. Этим механизмам был присвоен индекс ДААЗ-2106 для модели ВАЗ «Шестёрка».

До сих пор такие карбюраторы в народе называют -«ДААЗ» и «Вебери». Многие автовладельцы сейчас их активно эксплуатируют. Использование этих механизмов дает хорошие динамические характеристики. Эти карбюраторы имеют простую конструкцию без лишних конструктивных особенностей. Но у «Вебери» есть один довольно существенный минус — это огромные аппетиты. Эти модели уже давно не производятся, потому что вместе с моделью ВАЗ-2105 все остальные «Жигули» комплектовались продукцией «Озон». Ниже мы поговорим об этом подробнее.

«Озон»

Карбюратор «Озон» на ВАЗ-2106 является полностью отечественной разработкой Дмитровских инженеров. Он существенно отличается от французских механизмов как по конструктивным, так и по эксплуатационным характеристикам. Такое название «Озон» (карбюратор) получил неспроста — в то время он считался самым экологичным. Владельцы положительно отзываются об этих устройствах. Но и с ними иногда возникают различные проблемы. На ВАЗ-2106 его цена от четырех тысяч рублей.

Озон и его проблемы

Иногда отказывается нормально работать пневмопривод заслонки вторичной камеры.

Также есть проблемы с изношенной наружной диафрагмой в экономайзере системы принудительного холостого хода. Если механизм по каким-то причинам испачкался или нарушились регулировки, то вторая камера может вообще не открыться или открыться, но с серьезной задержкой. Это приводит к значительному снижению динамики. Теряется мощность, снижается максимальная скорость автомобиля, двигатель работает нестабильно на высоких и средних оборотах.Несмотря на все это, карбюратор ДААЗ-1107010 «Озон» выдает хорошие динамические характеристики при расходе топлива около семи литров на 100 километров пути. Естественно, за устройством необходимо постоянно следить и обслуживать его. Чтобы не загрязнять внутренние камеры, рекомендуется периодически их чистить. Используется специальный очиститель карбюратора. Это химический продукт, реализуемый в аэрозольных баллончиках.

Солекс

Эти механизмы не менее популярны. Особой популярностью пользуется ДААЗ-21053.Он также производится по лицензии. Этот карбюратор обладает хорошими динамическими характеристиками и при этом экономичен. Это хорошее решение, если вам нужен карбюратор на «шестерке». По конструкции «Солекс» принципиально отличается от всех предыдущих устройств Дмитровского автоагрегатного завода. Солекс оснащен системой возврата топлива.

С помощью этого раствора бензин может вернуться в бензобак автомобиля. Используя систему возврата топлива, можно сэкономить до 400-800 граммов топлива на каждые сто километров.Некоторые версии Solex могут быть дополнены вспомогательными электронными системами. Среди них — система холостого хода с возможностью регулировки с помощью электроклапана. Также встречается на экспортных моделях. В странах СНГ широкое распространение получила модель с электроклапаном холостого хода. В эксплуатации этот двухкамерный карбюратор был достаточно сложен. Каналы делаются узкими и часто закупориваются. Если устройство не обслуживалось, сначала начинала заедать система холостого хода, а затем и все остальные узлы. По расходу топлива «Солекс» на ВАЗ-2106 потреблял от 6 до 10 литров при движении в спокойном режиме.По динамическим характеристикам агрегат уступает только раннему «Веберу». Если своевременно делать профилактический ремонт карбюратора, особых проблем Солекс не доставит.

Как выбрать карбюратор и какой поставить на ВАЗ-2106?

Любители делать доработки классических моделей от «АвтоВАЗа» и просто владельцы, желающие улучшить тактико-технические характеристики автомобиля, чаще всего выбирают «Солекс». Используйте модель ДААЗ-21083. Установка их на классические модели невозможна без существенных доработок.

Думая, какой карбюратор лучше поставить на ВАЗ-2106, необходимо учитывать объем мотора. Для агрегатов объемом 1,3 литра отлично подойдет вариант ДААЗ-2018. Для двигателей объемом 1,6 л лучший выбор – ДААЗ-21083. Отличия этих двух моделей заключаются в диаметре сечения диффузора, а также в размерах топливных и воздушных жиклеров. Если установить этот карбюратор как есть, то на оборотах близких к 4 тысячам скорость выпуска воздуха может достигать сверхзвука, что не допустимо.Но на разгон это не влияет. Необходимо увеличить диффузоры на первой и второй камере, установить другие форсунки. После этого расход топлива будет как у 21053, а динамика — лучше, чем у 21073. Для автомобилей ВАЗ-2106 цена такого карбюратора составит около пяти тысяч рублей.

Особенности автомобилей ДААЗ-2108, -21083

Для установки любой из этих моделей на «Классику» необходимо подготовить новый комплект прокладок, шланги системы подогрева карбюратора, тройник для подключения к топливной системе, клапан и тягу предать акселератору.Для получения максимального результата от этой процедуры желательно заменить зажигание. Лучше установить более технологичный, электронный. Контактное зажигание — прошлый век. Система очень ненадежна и часто вызывает проблемы в работе. Установка бесконтактного электронного зажигания – одна из самых полезных доработок для отечественных ВАЗов, в частности для «Шестерки».

Солекс-21053

Эта модель имеет меньше проблем и не требует серьезного тюнинга, так как этот карбюратор модернизирован для классических моделей.

Эти агрегаты хорошо работают с двигателями 1,5 и 1,6 л. Это отличный выбор для тех, кто хотел бы получить от автомобиля больше динамики.

Другие варианты

Но не думайте, что это все, что подходит для «Классики». Если подумать, какой карбюратор лучше поставить на ВАЗ-2106, то я вспоминаю еще «Солекс-21073». Он рассчитан на моторы 1,7 л – от 21053 отличается большими каналами и увеличенными жиклерами.

После его установки можно получить еще больше динамики, а расход топлива при этом составит 9-12 литров.И если не пугает расход и редкий профилактический ремонт карбюратора «Солекс», то можно остановить выбор на нем.

Результат

Конечно, это не все карбюраторные модели, которые можно устанавливать именно на ВАЗ-2106 и другие классические «Жигули». Очень много китайских устройств, а также устройств европейских и американских производителей. В продаже есть как одно-, так и двухкамерные модели. Но они отличаются высокой ценой и не всегда гарантируют высокие динамические характеристики и экономичность.Вы получите только один из двух. Поэтому на вопрос, какой карбюратор лучше поставить на ВАЗ-2106, можно ответить так: лучше всего поставить отечественный прибор, один из вышеперечисленных. Отзывы автомобилистов рекомендуют ставить «Озон». Он из тех, кто при небольшом расходе топлива дает максимальную динамику для автомобиля.

Карбюратор ДААЗ

Если вы владелец автомобиля ВАЗ «Классика» (от 2101 и до 2107), то вам не раз приходилось решать, повысить динамику автомобиля или снизить расход топлива.Если двигатель называют сердцем автомобиля, то карбюратор смело можно назвать сердечным клапаном. Расход топлива полностью зависит от настройки карбюратора. От правильной настройки зависит еще и динамика разгона

.

Карбюратор DAAS состоит из основных частей: диффузора, дроссельной заслонки, жиклера и поплавковой камеры. Если вам нужен сменный карбюратор, нужно уметь выбрать среди большого количества тот, который будет соответствовать определенным условиям и будет подходить под желаемую кубатуру двигателя. Самым почитаемым на сегодняшний день является карбюраторный ДААЗ. С 1970 по 1982 год карбюратор устанавливался на ДААЗ 2101, 2103, 2106, выпускавшихся на Димитровском автомобильном заводе. На смену старым пришли новые карбюраторы 2105-2107. Они уже усовершенствовали систему, по сравнению со своими предшественниками, и у них появилось новое название — «Озон». Это название говорит об экологичности карбюратора ДААЗ. Их установка в наше время производится на «Классику».

Если брать руководство по эксплуатации, то в правилах прописано, что регулировка карбюратора ДААЗ 2107 должна проводиться регулярно, таким образом, удастся добиться экономии топлива, при этом не будут потеряны характеристики двигателя.Карбюратор DAAS состоит из большого количества трущихся деталей, которые при износе требуют обязательной регулировки.

Регулировка карбюратора DAAS состоит из нескольких этапов. Во-первых, необходимо отрегулировать приводные тяги. Для этого: открутить и снять воздушный фильтр с корпусом, измерить длину между центрами наконечников тяг (должно быть 80мм). При любом отклонении необходимо снять наконечник. С помощью ключа на 8 отпустите контргайку и поверните наконечник на требуемую длину тяги.Теперь можно затянуть контргайку и установить тягу на место.

Необходимо проверить открытие первой дроссельной камеры при выжатой до упора педали акселератора. Если этого не происходит, то рычаг этой заслонки имеет дополнительный ход.

С помощью отвертки пластиковый наконечник промежуточного звена продольного рычага. Теперь нужно отпустить контргайку и уменьшить длину тяги. Ставим тягу на место и снова проверяем, как открывается заслонка.

При отпускании педали должно произойти закрытие дроссельной заслонки. Если это не помогло, то нужно удлинить тягу. Для этого отсоедините крепление всасывающего троса. В машине нужно полностью выдвинуть ручку, которая управляет воздушной заслонкой. Для того чтобы створка открылась, нажмите на трехрычажный рычаг и сразу же затяните стопорный винт.

Теперь, потянув за ручку воздушной заслонки, закройте ее. Нажмите на ручку еще раз, пока она не остановится. Убедившись, что заслонка полностью открыта, необходимо затянуть стопорный винт.

Любая модель автомобиля использует карбюратор с падающим потоком. То есть воздух, попадая в карбюратор сверху, падает вертикально вниз. Происходит смешивание воздуха с топливом, которое поступает через жиклеры.

р>

Как отрегулировать карбюратор автомобиля ВАЗ?

Одним из основных вопросов, который волнует практически всех автовладельцев, является вопрос экономии топлива автомобиля. В карбюраторных двигателях основная роль в этом вопросе принадлежит карбюратору, в котором топливо и воздух смешиваются в необходимой пропорции, в результате чего создается горючая смесь.От качественного состава этой смеси напрямую зависит режим работы двигателя, а соответственно и ее экономичность. Именно поэтому вопрос, как отрегулировать карбюратор, очень актуален для многих водителей.

Что касается автомобилей серии ВАЗ, то здесь расход топлива для таких моделей, как 2105 и 2107, составляет в среднем 7,5 литров при езде за городом и около 9,6 литров в городском цикле. Благодаря ручной регулировке общий расход можно снизить до 0,4-0,5 литра, поэтому каждому автолюбителю будет полезно узнать, как это можно сделать.

Вот как настроить карбюратор на наиболее оптимальный уровень расхода топлива. В первую очередь следует понимать, что индивидуальная настройка всей системы дозирования должна осуществляться в нужной последовательности, так как в противном случае при настройке одной камеры могут быть изменены настройки другой. Чтобы этого не произошло, регулировку начинают с первичной камеры основной дозирующей системы, постепенно уменьшая входное сечение (обеднение поступающей смеси), после чего следует отрегулировать холостой ход и в самом конце проверить карбюратор на повышенных нагрузки с открытием второй камеры.В результате регулировка карбюратора ВАЗ позволяет значительно снизить расход топлива и добиться экономии.

Возможность регулировки смеси в первичной камере может осуществляться либо заменой топливных форсунок меньшего сечения, либо увеличением входного диаметра воздушной форсунки. Последний сделать гораздо проще, поэтому именно с него и начинается регулировка карбюратора. На автомобилях ВАЗ 2107 и ВАЗ 2105 достаточно увеличить проходное сечение с 1,7 до 1,9-2 мм, что уже будет способствовать обогащению топливной смеси.После этого приступают к регулировке холостого хода, так как большую роль в вопросе, как отрегулировать карбюратор, играет расход топлива на холостом ходу двигателя. Дело в том, что необходимо добиться предельно обедненного состава горючей смеси как на минимальной частоте вращения вала, так и на переходном ступенчатом режиме, при котором кромка дроссельной заслонки находится в непосредственной близости от переходных отверстий, по которым подается топливо. Для регулировки используется тахометр, а также специальный настроечный винт, с помощью которого достигается необходимый состав топливной смеси в переходном режиме.Кроме того, в регулировке холостого хода используются винты количественной и качественной регулировки, которые уже выставляются в соответствии с подстроечным винтом.
