Тюнинг карбюратора Солекс: ВАЗ 2108 и 21083

Наиболее популярными моделями автомобилей, которые подвергаются тюнингу, являются классические авто отечественных марок. Также встречаются модернизированные переднеприводные машины Волжского автозавода. Их переоборудуют не только снаружи, но в подкапотном пространстве.

Востребованным является тюнинг карбюратора ВАЗ 2107. Он повышает динамические качества автомобиля, хотя при этом может увеличить расход топлива. Провести переоснащение данного элемента топливной системы можно самостоятельно, не прибегая к помощи специалистов с автопредприятий.

Доработки на ВАЗ 2107

Практически любой автовладелец стремится получить максимальный результат от своего авто. Однако, устанавливаемые карбюраторы на «классику» с объемом 1,5 или 1,6 литра, имеющие штатный трамблер, приглушают работу мотора. В этом случае удастся довести обороты до уровня 4000…4500 об/мин. Благодаря особенностям конструкции в более высоком интервале работы осуществляется более медленное повышение оборотов и скорости авто.

Специалисты утверждают, что ВАЗовский мотор нуждается в периодической прокрутке на высоких режимах.

Позитивным результатом в такой ситуации является выгорание сажи (нагара) со стенок цилиндров. Также происходит проворачивание клапанов во втулках при выходе в режим от 4000 об/мин, что обеспечивает равномерный износ и при этом не формируются лунки на торцах. Хотя ресурс мотора немного снижается с такими нагрузками.

Модернизация начинается с того, что в «семерочном» карбюраторе удаляют пружины вакуумного привода. Она располагается в первичной камере. При этом нужно понимать, что это повысит расход топлива примерно на 0,5…0,6 л. Однако, заметно улучшиться динамика.

Такая же операция допускается для механического привода вторичной камеры. Для этого подбирается пружина из вакуумного привода, выпрямляется, а позже сгибается перед последним кольцом. Нужно сделать это так, чтобы выступ внешнего рычага расположился между пружиной и вторым рычагом привода. Это обеспечит повышение динамики на больших оборотах, а также разгон автомобиля без существенных провалов в мощности.

Для чего нужна доработка системы питания

Итак, у нас есть два тюнингованных автомобиля. Для наглядности выберем наиболее популярные модели, а именно ВАЗ-2109, знаменитые «девятки». Доработка заключается в замене обычных распределительных валов на спортивные. Причём, если в одном случае объём двигателя не изменился, то в другом, путём установки 78 миллиметрового кривошипа, его объём подрос. Конечно, машина поедет даже если ограничиться только переделкой мотора. Но только вот потенциал свой она раскрыть не сможет. Спрашивается, а в чём тогда смысл модернизации?

Но мы немного отвлеклись. Если не трогать карбюратор, неизбежно возникнут проблемы с высокими оборотами. И немудрено. Мощность выросла, потребление топливной смеси выросло, а объём диффузоров остался прежним. Специалистам известен факт, что, если скорость воздуха в них превысит 120 метров в секунду, качество снабжения цилиндров кислородом резко упадёт. Двигатель 2109 четырёхтактный и имеет 4 цилиндра. За один рабочий цикл он потребляет 749,5 кубических сантиметра воздуха. Если повысить обороты, скажем до 6000, «аппетит» увеличится до 74950 кубических сантиметров. Но здесь нужно учесть и коэффициент наполнения, равный 1, 25. Соответственно, через оба диффузора каждую секунду прокачивается 93688 «кубиков». Последний параметр — площадь диффузоров. Для первой камеры это значение равно 3,46 квадратных сантиметра, для второй — 4,15 квадратных сантиметра. В сумме 7,61.

Если не трогать карбюратор, неизбежно возникнут проблемы с высокими оборотами

И каков итог всех этих расчётов? А таков, что скорость потока в диффузоре превышает 123 метра в секунду. То есть этот мотор рассчитан всего на 5600 оборотов в минуту. «Душит», душит карбюратор двигатель. Ещё раз подчеркнём, даже обычный, не форсированный двигатель.

Увеличение жиклеров

Нет однозначного мнения в том, стоит ли менять жиклеры на более мощные. Ведь при осуществлении этой процедуры получается неоднозначный результат: автомобиль приобретает дополнительную мощность, но при этом заметно повышается расход.

Если такой фактор не является решающим, то можно приступать к экспериментам:

1. В первичной камере проводим замену главного воздушного жиклера -150 и главного топливного жиклера-125.
2. Во вторичной камере работаем с ГВЖ-190 и ГТЖ-162. Это максимально возможные жиклеры, которые стояли на «Вебере». Положительным эффектом станет способность подъема оборотов практически до 6500 об/мин, что создает схожесть с эффектом наддува.
3. Для полуторалитровых моторов в первичной камере работаем с ГТЖ-130, а для силовых установок в 1,6 л ГТЖ-135. Возможна вариация для обеих в виде ГВЖ-170.

Практически идеальные условия в такой ситуации дадут расход на уровне 11 л/100 км, однако, у водителя отечественной «классики» появится реальная возможность мощно стартовать на светофоре или с меньшими проблемами обгонять машины на трассе. После таких модернизаций с жиклерами понадобится провести регулировку зажигания.

В двух словах об особенностях карбюратора Солекс 21083

Сoлeкc относится к эмульсионному типу, им агрегатировались модели с бесконтактной системой зажигания горючей смеси. Карбюратор Солекс имеет две камеры c последовательным открытием дроссельных заслонок. Кроме того, карбюратор оснащен двумя дозировочными системами камер, системой холостых оборотов для 1-й камеры c переходными системами для первой и второй камер. В составе Солекс имеется полуавтоматическое пусковое устройство, диафрагменный ускорительный насос, а также экономайзер мощностных режимов.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Многие автолюбители предпочитают увеличить эффективность работы заводского карбюратора, тем самым делая ряд доработок.

Тюнинг карбюратора Солекс 21083 – отличная возможность наиболее оптимально настроить под свои предпочтения и стиль вождения систему подачи топлива. Делая тем самым свое авто более приемистым и резвым, технические характеристики в этом случае улучшаются, но, как правило, приходится жертвовать экономичностью.

Данный карбюратор можно внедрить и на девятку, поэтому делая тюнинг двигателя ВАЗ 2109, заодно можно и позаботиться о тюнинге карбюратора, ведь одно другое дополняет. И в итоге получится очень резвая машины, которая сможет потягаться с иномарками. И вообще, тюнинг своими руками — дело хорошее и очень полезное для автомобиля и его хозяина.

Другие способы мойки

Иногда бывает так, что рядом не оказалось специального средства для очистки рабочего узла. В таких случаях может помочь растворитель № 646. Хотя слишком надеяться на него не стоит. Эффективность такого способа чистки довольно низкая, к тому же он позволяет только на короткий срок удалить загрязнения с поверхности карбюратора.

Исправная работа этой детали зависит не только от частоты его чистки, но и используемого продукта. Чтобы не ошибиться с выбором этого средства, необходимо внимательно ознакомиться в магазине с его составом и свойствами. Обязательно нужно учесть активность использования очистительного средства. Также не следует забывать и о том, что в регулярной чистке нуждаются все элементы топливной системы. Чтобы обеспечить исправную работу карбюратора, рекомендуется очищать его от загрязнений каждые 10−15 тыс. км.

Беспроблемная эксплуатация транспортного средства зависит от многих узлов, среди которых не последнее место занимает карбюратор. Каждый автовладелец должен регулярно проверять его состояние. Особенно это касается тех, кто использует некачественное топливо. Этот фактор на порядок повышает вероятность засорения. Но избежать негативных последствий, вызванных загрязненным карбюратором, можно, если регулярно проводить его чистку.

С этой задачей под силу справиться каждому автовладельцу своими руками, поэтому даже не придется обращаться за помощью к специалистам. Необходимо только при разборке этого узла питания запомнить расположение основных деталей. Но вначале необходимо понять, чем лучше промыть карбюратор.

Это обязательно должен быть специальный состав, предназначенный для удаления загрязнений с внутренних и наружных поверхностей рабочего узла. Не рекомендуется экономить на покупке очищающей жидкости, иначе в скором времени это может обернуться для автовладельца новыми, еще более серьезными проблемами, устранение которых потребует не только больше времени, но и финансовых затрат.

Засорение карбюратора углеродистыми отложениями – это неизбежное явление. Со временем они откладываются в разных частях системы, затрудняя ее функционирование. Это приводит к перебоям с двигателем, к его неравномерной работе на холостом ходу. Топлива расходуется больше, а токсичность выхлопных газов растет. В такой ситуации поможет очищение карбюратора. Сделать это поможет очиститель карбюратора Hi-Gear.

Нужно ли вообще дорабатывать карбюратор

Мы уже вам говорили, если, к примеру, вы возьмете обычный карбюратор от классической модели, то непосредственно возрастает мощность стандартного движка в автомобильном транспорте. Ну а форсированный в свою очередь, к основной системе питания добавит больше жесткости. Теперь немного о расчетах. К примеру, тюнинг движка, в котором более чем 2 тысячи оборотов, его коэффициент наполнения непосредственно составит от 1.35 до 1.5.

Расчёт диффузоров конечно тяжёлый, особенно для новичков. Поэтому вы должны знать, что на низких оборотах топливная жидкость в автомобиле значительно ухудшается в отличие от высокого оборота. С чем это связанно?

В свою очередь это связанно с основным параметром, а именно диаметр диффузора. Они в свою очередь снижают степень разрежения, поэтому идет отрицательное воздействие на распыл топливной жидкости в автомобиле.

Промывка со снятием с двигателя и полной разборкой

Здесь нам потребуются те же инструменты и средства.

Порядок выполнения работ следующий:

1. Проводим работы, предусмотренные пунктами 1–12 из предыдущей главы.
2. Отсоединяем от карбюратора тросы приводов воздушной и дроссельных заслонок.
3. Используя ключ на 13, откручиваем гайки (4 шт) крепления устройства к двигателю.
4. Отсоединяем от него блок подогрева, отвернув винт крестовой отвёрткой.
5. Рукой выкручиваем винт регулировки количества топлива.
6. Дроссельные заслонки не снимаем.
7. Шлицевой отвёрткой выкручиваем винт регулировки качества топлива.
8. Замачиваем корпус карбюратора в керосине (бензине, ацетоне). После этого производим его чистку при помощи зубной щётки.
   Корпус карбюратора также желательно замочить в керосине
9. Мелкие детали и крышка карбюратора промываются и чистятся так же, как и при неполной разборке.

Рекомендуем: Как установить подогрев на зеркала своими руками?

После сборки карбюратора и установки его на двигатель необходимо провести его регулировку.

Также ознакомьтесь

1. Выполнить сборку дроссельного механизма.

1. В малых диффузорах устранить погрешности, возникшие при отливке корпуса карбюратора (убираются наплывы, острые углы, также нужно придать форму крыла ножкам малого диффузора). Такая форма более аэродинамична.

1. В ускорительном насосе лучше устанавливать 2 трубки в 2 камеры. Важно выставить их точно в зазор между стенкой смесительной камеры и ДЗ.
2. Вместо кулачка привода усилителя поставить №4.

Нужно постараться по максимуму сгладить неровности смесительной камеры, потому что скорость воздуха, который проходит через нее, около 120 м/с. Если их не устранить, будут возникать воздушные завихрения, которые будут затруднять поступление свежей порции воздуха.

Благодаря такому тюнингу карбюратора Солекс улучшится динамика ВАЗа, двигатель станет более приемистым.

Много информации о тюнинге ВАЗов можно найти по ссылке.

Завершение сборки Солекс

На финальном этапе устанавливают поплавок. Перед этим необходимо убедиться в том, что при разборке карбюратора металлические детали поплавка не были погнуты, в противном случае необходимо ознакомиться с процессом настройки уровня топлива в поплавковой камере. Соединяем головку с телом карбюратора и вкручиваем пять фиксирующих болтов. Ввинчиваем болт регулировки качества смеси холостого хода

По завершению сборки необходимо вкрутить электромагнитный клапан или заглушку в топливный жиклер холостого хода. После этого можно устанавливать и настраивать карбюратор. При необходимости процесс разборки необходимо осуществить в обратном порядке.

Тюнинг карбюратора – теория и практика.

Доработанные карбюраторы на ВАЗ

Карбюратор «Solex»: увеличение мощности путем правильного тюнинга — на kartuning.ru

Карбюратор: практика доводки.
«Solex» тюнинг 24х24, 24х26 (ВАЗ, Москвич, Ока, Таврия)
«Solex» тюнинг 24х24, 24х26 (ГАЗ, УАЗ, Газель)
«MegaSolex» 25х27 SPORT

Немного теории. Для достижения максимальной мощности карбюратор должен обладать минимальным сопротивлением на впуске (в обиходе говорят «большая дыра»), иначе сложно добиться приемлемого качества смеси и наполнения цилиндров на средних и высоких оборотах. Но вот беда — при резком открытии дроссельной заслонки карбюратора скорость проходящего потока воздуха падает, разрежение в диффузоре уменьшается, топлива всасывается меньше – смесь обедняется.
Это приводит к резкому провалу мощности на низких оборотах и чем больше диаметры главных диффузоров карбюратора, тем явление ощутимее. Виной тому сочетание острой характеристики мощности и крутящего момента с примитивным карбюратором.

«АвтоВАЗ» пошел простым путем – уменьшил диаметром главных диффузоров карбюратора до минимума (1 камера: 21мм; 2 камера: 23 мм. «Solex» 21083), добившись сносного наполнения на низких оборотах, но существенно потеряв эластичность движения на средних и высоких (как говорят спортсмены – мотор «зажат»).

Практика. Установка стандартного карбюратора, недоработанного «Solex» 21073 (диаметры главных диффузоров 24×24) дает хорошую прибавку на средних и высоких оборотах, но увеличивает расход, и появляется ощутимый провал на низких оборотах. Смысл полноценного тюнинга карбюратора «Solex» 21073 состоит в том, чтобы, увеличив эластичность движения на средних и высоких, добиться хорошего наполнения на низких оборотах, в переходных режимах и при резком воздействии на педаль газа.

Доводка карбюратора – это не просто замена топливных жиклеров на другие, большего сечения, а изменение всех тарировочных данных карбюратора и его начинки, введением в конструкцию карбюратора дополнительных дозирующих систем.

С этой целью в корпусе карбюратора просверливаются дополнительные дозирующие каналы. А вот некоторые наши эксклюзивные разработки по карбюраторам «Solex», которые мы частично используем при создании тюнинговых и спортивных версий карбюраторов. Надеемся, они помогут Вам сформировать представление о наших возможностях:

Стандартный корпус карбюратора. В цилиндрах малых диффузоров хорошо видны заусенцы и дефекты литья, создающие нежелательные завихрения и уменьшающие скорость воздушного потока. Возможно попадание этих частиц в цилиндры двигателя и появление задиров на их стенках.

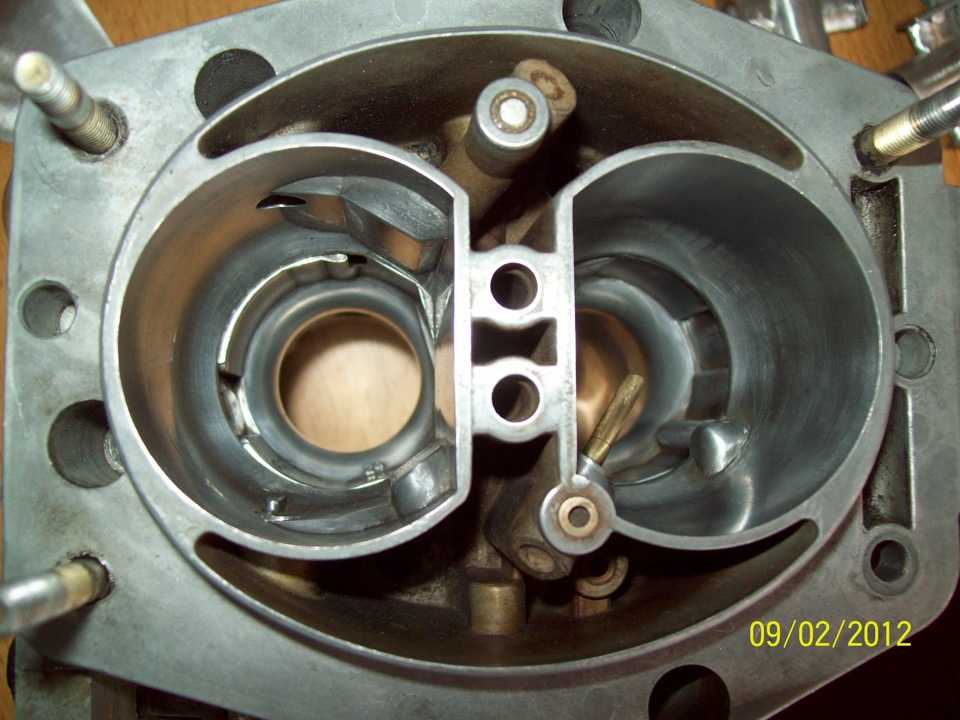

Доработанный корпус карбюратора с обрезанными и отшлифованными малыми диффузорами и увеличенным диаметром главных диффузоров (28мм – 1 камера и 30мм – 2 камера) позволяет уменьшить аэродинамическое сопротивление и увеличить мощность двигателя.

Корпус дроссельных заслонок стандартного карбюратора. Непомерно толстые оси дроссельных заслонок и выступающие винты креплений осей к заслонкам – «бревна» в воздушном потоке, проходящем со скоростью звука.

Крышка стандартного карбюратора. Ось воздушной заслонки с выступающими винтами креплений – явно не для продувки в аэродинамической трубе.

«Почувствуйте разницу!» Эксклюзивный карбюратор. Зализанные и отполированные оси дроссельных и воздушных заслонок с утонченными винтами креплений.

Верхняя крышка карбюратора. Верхнюю кромку воздушной заслонки, заточенную алмазным бруском, можно смело использовать для бритья.

Несколько видов и размеров кулачков ускорительного насоса. Носики ускорительного насоса с различной пропускной способностью.

Тюнинг карбюратора ВАЗ 2107

Основные варианты доработки карбюратора

Первое, что можно сделать при тюнинге карбюратора ВАЗ 2107 – избавиться от пружины привода дроссельной заслонки в первичной камере. На всю эту операцию у вас уйдет не более пяти минут. Да и эффект ощутимый – ваш автомобиль значительно прибавит в динамике. А вот расход топлива увеличится всего на пол литра «на сотню». Важная информация! Основные шаги по тюнингу карбюратора ВАЗ 2107:

• удаление пружины привода дроссельной заслонки;
• тюнинг привода дроссельной заслонки вторичной камеры;
• удаление малого диффузора и установка нового;
• работа с жиклерами.

Далее, для улучшения динамических характеристик ВАЗ 2107, вы можете проработать привод дроссельной заслонки во вторичное камере (в результате, он должен быть механическим, а не вакуумным). Вся операция проводится с помощью небольшого куска проволоки или пружины. На одном конце проволоки делается колечко и подсовывается под гайку, которая крепит рычаги привода заслонки во вторичной камере. При этом, выступ внешнего рычага оказывается между другим рычагом и проволокой. По итогам такой операции, необходимо очень хорошо затянуть гайку.

Какого результата мы можем добиться за счет подобных манипуляций? В первую очередь, прироста динамики. При этом, расход топлива не меняется в большую сторону. К тому же, разгон будет более ровным и без просадок. Далее, рекомендуется удалитьмалый диффузором (он вставляется в главный диффузор, находящийся над дроссельной заслонкой). На его места вставляется другой малый диффузор, имеющий маркировку 4,5 (то есть точно такая же деталь, которая устанавливается во вторичной камере карбюратора). Параллельно с этим, можно произвести замену штатного распылителя ускорительного насоса. В качестве альтернативы, предлагается увеличенный (который можно встретить в карбюраторах Вебер).

В результате таких манипуляций, расход топлива практически не изменится. Зато разгонная динамика заметно увеличивается, особенно в самом начале движения. Наконец, тюнинг карбюратора ВАЗ 2107 можно продолжить увеличением жиклеров. Хотя во всех инструкциях к автомобилю вы найдете информацию о том, что делать это категорически не рекомендуется. Но если прислушиваться к советам «мануалов», то даже небольшое изменение топливного жиклера может привести к существенному росту расхода, катастрофическому повышению уровня СО. Но доля правды здесь есть. Поэтому мы и рекомендуем начинать с незначительных изменений и смотреть на результат.

Важная информация! Помните, что все работы с карбюратором вы проводите на свой страх и риск. Поэтому не стоит пренебрегать мерами безопасности и рекомендациями специалистов. Меняем главный топливный жиклер на 125, а воздушный на 150. Вторичную камеру оставляем без изменений. Даже после таких манипуляций, разгонная динамика уже заметно «прибавляет». Но у вас может сложиться ощущение, что этого недостаточно. Поэтому продолжаем работу с жиклерами. Во вторичную камеру устанавливаем ГТЖ 162 и ГВЖ 190. Это самые максимальные детали, которые вообще когда-либо производились. Их устанавливают на карбюраторы Вебер 2106. В результате таких манипуляций, мы получаем эффект турбонаддува (когда педаль выжимается до открытия вторичной камеры). При этом, двигатель достаточно легко раскручивается до 6 500 оборотов. Отмечается увеличение расхода топлива, но оно незначительное.

Если же после всех этих операций вам захочется большего, в первичную камеру можно установить главный топливный жиклер 130 для силовых агрегатов 1500 и главный топливный жиклер 135 для силовых агрегатов 1600. Большие монтировать не рекомендуется. Дело в том, что в этом случае, при резком нажатии на педаль газа, топливо в карбюраторе будет переливаться, он начнет «захлебываться». В результате, вы не только ухудшите разгонную динамику, но и повысите расход топлива. Поэтому именно такую комбинацию можно считать оптимальной. Что же касается вторичной камеры, здесь жиклеры остаются без изменений (с учетом того, что мы уже заменили штатные на 162 и 190).

А теперь несколько слов о расходе топлива. Он, конечно, заметно увеличится. Но если вы не будете сильно жать на педаль на каждом светофоре в городских условиях, можно удержать его на уровне 11 литров на сто километров. И при этом, вы получите отличную разгонную динамику автомобиля на уровне тех, кто регулярно «шлифует резину». Что касается холостого хода, расход остается неизменным. Ведь настройки не менялись. Важно помнить также и о том, что для каждого двигателя устанавливаются свои жиклеры. Описанная выше схема – это нечто среднее и универсальное. Единственная рекомендация – не стоит сразу же стараться добиваться максимальных параметров. Это действительно может привести к негативным последствиям.

И еще один важный момент. Некоторые так называемые эксперты рекомендуют подавать воздух под давлением. Для этого на воздухозаборник одевается шланг. Однако на практике, такой шаг может привести к серьезным негативным последствиям. Дело в том что воздушный фильтр просто не справится с очисткой воздуха от пыли. А это, в результате, сократит срок работы всего силового агрегата.

Влияние доработок на ресурс двигателя и расход топлива

Теоретически после всех этих доработок карбюратора расход топлива должен только возрасти, а ресурс двигателя уменьшиться. Но все цифры на бумаге и в теории зачастую разнятся с практикой. На деле же с повышением мощности автомобиля уходит потребность постоянно давить на педаль газа, чтобы хоть как-то держаться в потоке. Соответственно вторичная камера открывается намного реже и за счёт этого расход топлива если не уменьшается, то остаётся на прежнем уровне.

Если говорить о ресурсе мотора, то вокруг этой темы ходит много споров и слухов. Если снова обратиться к практике, то она показывает, что режим эксплуатации двигателя «классики» на умеренно повышенных оборотах не только не вредит ему, но и увеличивает срок службы многих деталей. Есть, конечно, и свои недостатки, но их перекрывает множество заметных достоинств.

Если подвести итог, то можно сказать, что тюнинг карбюратора является лучшим бюджетным средством для повышения мощности автомобиля. Можно добиться достойных показателей при минимуме затрат.

Используем ремкомплект при тюнинге карбюратора ВАЗ 2107

Доработать карбюратор можно также с помощью специальныхремкопмлектов, которые есть в свободной продаже. Одним из них является «ДААЗ». В данном случае, все работы можно провести также самостоятельно, без вмешательства специалистов. При этом, от вас не потребуются существенные финансовые вливания. Первый этап тюнинга карбюратора ВАЗ 2107 с помощью ремкомплекта – полировка основных диффузоров. Они расположены в средней части карбюратора. В результате этих манипуляций, вы сможете добиться снижения потерь аэродинамики при поступлении воздуха. Полировку необходимо выполнять с помощью наждачной бумаги с самой маленькой зернистостью.

Усилить эффект можно при помощи обработки малых диффузоров напильником. Но здесь необходимо быть предельно осторожными, так как возможно вскрытие эмульсионного канала. Далее, можно провести доработку заслонок дросселя. Для этого необходимо подпилить болты крепления заслонки напильником. В итоге, шляпки болтов должны быть потайными.

В следующем шаге необходимо соединить среднюю и нижнюю части карбюратора. При этом, старые прокладки меняются на новые. С помощью новых жиклеров мы можем добиться эффекта обогащения топливной смеси и улучшим динамику при разгоне. А для того, чтобы получать ускорение в самом начале разгона, необходимо установить 40 «носик» ускорительного насоса. На последнем этапе проводится продувка карбюратора, устанавливаются оставшиеся жиклеры и прокладка, а затем производится сборка карбюратора.

Шлифовка диффузора

Тюнинг карбюратора Солекс рекомендуется начинать с уменьшения сопротивления воздушному потоку в впускном тракте. Диффузор заводского изготовления имеет массу наплывов и выступов, возникших из-за низкого качества литья и последующей обработки поверхности. Из-за этого возникают паразитные воздушные потоки, завихрения, которые мешают поступлению смеси в камеру сгорания.

Для исправления ситуации следует разобрать карбюратор и визуально осмотреть диффузор. Обычно он имеет вид, изображенный на рисунке ниже.

Диффузор карбюратора Солекс с явными дефектами литья

Первоначально необходимо отшлифовать все швы и выступы, возникшие из-за несовершенства технологии производства. В результате доработки должен получится результат, как на рисунке ниже.

Это интересно: Технические характеристики G4NA 2 л/167 л. с.

Диффузор с отшлифованной поверхностью

На этом этапе можно завершить улучшение прохождения топливо-воздушной смеси, но как известно нет предела совершенству. Опытные автолюбители рекомендуют не останавливаться лишь на шлифовке изъянов изготовления, а придать диффузору максимальные аэродинамические характеристики. Добиться хорошей обтекаемости поверхности можно, придав ей форму похожую на овал либо крыло, как показано ниже.

Диффузор, обладающий максимальной обтекаемостью

Видоизменив поверхность диффузора можно повысит эффективность работы карбюратора дааз до 20%. Устранение аэродинамической ошибки меняет состав смеси, поэтому собрав карбюратор необходимо произвести его регулировку заново.

Замена карбюратора: стоит или нет?

Некоторые эксперты рекомендуют произвести замену карбюратора. На выбор предлагается два типа – Солекс или Вебер. Солекс позволит сразу же добиться лучшей динамики. Но дело в том, что с ним есть масса проблем. Поэтому автовладельцы со стажем и занимаются доработкой Озона или Вебера.

Важная информация! Заменить карбюратор не так сложно. Но важно помнить о том, что в результате, вы можете не получить ожидаемого результата. Это связано с особенностями карбюраторов, которые подходят для этой модели. В чем заключаются основные проблемы Солекса? Дело в том, что этот агрегат очень капризный. К тому же, достаточно сложно избавиться от рывков и дерганий автомобиля. А при разгоне вы будете замечать провалы. Наконец, к Солекса постоянно откручивается крышка и барахлит электромагнитный клапан. С Озоном и Вебером таких проблем не будет. А настраивать такие карбюраторы вам придется не чаще раза в год.

Псевдотурбонаддув

Можно улучшить динамику и за счет создания системы псевдотурбонаддува. Для этого производится замена шланга подвода подогретого воздуха, который крепится к воздушному фильтру. Для этого подбирается шланг того же диаметра, что и оригинальный. Но его длина должна быть большей. Сам шланг подводится к радиатору максимально близко к вентилятору. За счет этого достигается прямое поступление воздуха, который проходит через радиатор.

В этом случае действительно можно улучшить динамические показатели автомобиля. Однако такой тюнинг карбюратора ВАЗ 2107 таит в себе некоторые негативные моменты. И многие владельцы отказываются от такой системы. Если установить шланг таким образом, в него будет попадать много пыли и грязи. Все это будет проходить через радиатор и скапливаться в воздушном фильтре. А оттуда, пыль и грязь будут попадать в цилиндры, так как фильтр не способен задержать весь мусор. В результате, вы можете получить повышенный износ поршневой. Но если двигатель не жалко, то такую систему можно установить. Ее хвалят многие автолюбители.

Все эти действия позволяют существенно улучшить динамические показатели автомобиля ВАЗ 2107 и, при этом, существенно не влияют на расход топлива. Конечно, итоги всех этих работ могут показаться вам недостаточными. В таком случае, придется уже работать с двигателем и вести автомобиль к профессионалам.

Оптимальный способ

Тюнинг карбюратора Компрессор имеет ряд преимуществ перед другими способами тюнинга:

• наличие стандартного набора элементов;
• установка на карбюратор стандартного типа;
• отпадает необходимость устанавливать охладитель;
• давление в системе на порядок меньше;

Семерочный компрессор в процессе монтажа требует дополнительных комплектующих:

• бензонасос с подачей топлива низкого давления;
• воздушный фильтр уменьшенных габаритов;
• антипомпажный или перепускной клапан для распыления избыточного давления в системе.

Тюнинг карбюратора ваз 2107

Увеличение объема и мощности двигателя

Тюнинг карбюратора ваз 2107 желателен при тюнинге двигателя ваз 2107. В начале следует достать пружину, которая соединяет вакуум с дроссельной заслонкой. Благодаря этому расход топлива увеличится до пол литра, но компенсируется рывком автомобиля. Далее следует заменить жиклеры. Можно установить во вторичной камере жиклер ГТЖ — 162, не стоит сразу же устанавливать максимальные.

Если хочется большей мощности, то можно заменить жиклеры в первичной камере на ГТЖ – 130 для двигателя 1,5 литра. Вот только желательно подобрать жиклер под двигатель, чтобы не переусердствовать. Увеличенные жиклеры очень помогают, если, к примеру, требуется ускориться на обгоне. Но важно выбирать жиклеры индивидуально. Потому что важными факторами является состояние и объём конкретного мотора, карбюратора.

При тюнинге карбюратора ваз 2107 не рекомендуется делать подачу воздуха под давлением, когда на воздухозаборник надевают шланг, который крепят перед вентилятором радиатора.

Потому что давление воздуха почти не увеличится, а вот количество пыли – увеличится в разы и отразится не лучшим образом.

Во время тюнинга карбюратора ваз 2107 можно произвести следующие изменения

Привод дроссельной заслонки вторичной камеры можно переделать из вакуумного в механический. Для этого с помощью пружины, которая стояла в вакуумном приводе камеры, выпрямить и один конец согнуть в колечко и таким образом подсунуть под гайку, которой крепятся рычаги привода дроссельной заслонки вторичной камеры. Затем нужно затянуть гайку. Таким образом, улучшится динамика, а расход топлива останется почти без изменения.

Ещё одним вариантом тюнинга карбюратора ваз 2107 является установка псевдотурбонаддува. Шланг подвода подогретого воздуха заменяют на более длинный. Его прикрепляют к радиатору недалеко от вентилятора. Таким образом, воздух будет поступать прямым потоком и проходит только через радиатор. Такой вариант помогает улучшить динамику, однако слишком много пыли скапливается в воздушном фильтре, из-за чего его требуется чаще заменять, а и не всё способен задержать фильтр.

Тюнинг карбюраторов ДААЗ-2105, 2107, 2140 «ОЗОН» на автомобилях ИЖ 2126 ODA 2717 21261 НИКА 27171 4×4 Fabula

Не смотря на то, что закат карбюраторных двигателей даже в России уже не за горами, остаётся ещё много карбюраторных двигателей и вопросов по их работе, доводке параметров карбюраторов под личные требования автолюбителя — тюнинг. Из-за недостатка информации по расчётам карбюраторов как прикладной теории, так и отсутствием официальных экспериментальных данных, полученных в результате доводки карбюраторов моторными или иными методами, многие автолюбители не могут самостоятельно произвести настройку параметров карбюратора. Зачем нужно что-то менять в карбюраторе и о том, что взять за основу при модернизации его параметров можно найти сейчас в Интернете лишь поверхностно, без конкретных цифр и выкладок. Интересна статья на http://www. cartuning.ru/carb/ (хотя и разговор здесь идёт о ДААЗ-21083 «Солекс», что сейчас не принципиально), которая интересна тем, что даёт начальный принцип элементарного расчёта главной дозирующей системы (ГДС) карбюратора, которая является основой тюнинга карбюратора (остальные системы карбюратора являются лишь служебными для ГДС и предназначены для её бесперебойной работы). Также большой интерес представляют работы А.В. Дмитриевского, который как инженер-испытатель стоял у истоков адаптации Fiat-124 в ВАЗ-2101. Его статьи широко растиражированы (http://alice.stup.ac.ru/~ant/mirror/samara-faq/page7_2_3.html), но не несут интересующих нас конкретных расчётов или цифр, что не уменьшает их важности для понятия тюнинга карбюратора. Можно ещё впасть в теорию точных расчётов характеристик сопла Лаваля для дозвуковых потоков газа (или с числом Маха http://totig. narod.ru/glava7.htm), но сложно для конкретного приложения и понимания большей половины от всех автолюбителей. Обобщая вышеизложенное, а также прилагая свой личный многолетний опыт и понимание проблемы настройки карбюраторов, могу предложить Вам следующую информацию (большинство настроек было проверено на двигателях ВАЗ-2103, 2106, 21213): Для согласования работы 1 и 2 камер карбюратора и для достижения максимальных мощностных характеристик двигателя необходимо чтобы скорость воздуха в главном диффузоре 1 камеры в диапазоне 1300-3300 об/мин была в пределах от 60 до 125 м/с; скорость воздуха сразу через 1 и 2 камеры в диапазоне 3300-6500 об/мин тоже была в пределах от 60 до 125 м/с. При этом коэффициент наполнения, который имеет прямую зависимость от объёма двигателя, подъёма клапанов, ширины фаз ГРМ и обратную зависимость от оборотов максимального крутящего момента и оборотов максимальной мощности двигателя, можно для ВАЗ-2108,83 считать 1,25; для ВАЗ-21011,03,06 — 1,35; для УЗАМ 1,7 — 1,3; для ЗМЗ 402 — 1,45. При увеличении диаметра главного диффузора 1 камеры на 1мм главный топливный жиклёр увеличивается в диаметре на 0,08-0,09мм (в диапазоне изменения диаметра ГД 22-25мм). Аналогично, при увеличении диаметра главного диффузора 2 камеры на 1мм главный топливный жиклёр увеличивается в диаметре на 0,07-0,08мм (в диапазоне изменения диаметра ГД 24-28мм). Главные воздушные жиклёры обеих камер карбюратора остаются штатными или увеличиваются до тех пор, пока не будет заметно снижение мощности двигателя на различных режимах работы (А.В. Дмитриевский). Применяемость малых диффузоров: Стоит оговорится, что существует два разных типа МД с маркировкой 4,0. Один из них похож внешне на 3,5 и устанавливается только в 1 камеру карбюратора «Озон», второй похож на 4,5 (см. описание карбюраторов ДААЗ-2101,2106 «Вебер»). МД с маркировкой 3,5 применяется только в 1 камере при диаметре главного диффузора от 21 до 23мм. При этом уровень топлива выставляется штатно между поплавком и крышкой карбюратора 6,5мм. При увеличении диаметра главного диффузора от 23 до 25мм требуется применение МД с маркировкой 4,0 (который геометрически ближе к 3,5). МД с маркировкой 4,5 применяется в 1 камере при диаметре главного диффузора от 25мм и выше. При этом ( МД 4,0 или МД 4,5) уровень топлива выставляется штатно между поплавком и крышкой карбюратора 7,5мм. МД с маркировкой 4,0 (который геометрически ближе к 4,5) применяется только во 2 камере при диаметре главного диффузора от 23 до 25мм. При увеличении диаметра главного диффузора от 25 до 28мм требуется применение МД с маркировкой 4,5. Если возникает выбор между МД 4,0 и 4,5, например, при диаметре главного диффузора 2 камеры в пределах 25мм, то 4,0 применяют при последовательном механическом открытии 1 и 2 дроссельных заслонок карбюратора, а 4,5 применяют при пневматическом механизме привода дроссельной заслонки 2 камеры. При увеличении диаметра диффузора от 26мм и выше используют только МД 4,5. Для согласования переходных систем 1 и 2 камер, при явных провалах при включении в работу ГДС соответствующих камер, применяется увеличение диаметра топливных жиклёров х/х и переходной системы 2 камеры до устранения или минимизирования дефектов. При дальнейшем увеличении пропускной способности топливного жиклёра х/х становится невозможна регулировка содержания СО в пределах допустимых норм, а при дальнейшем увеличении пропускной способности топливного жиклёра переходной системы 2 камеры возникает также провал, но уже вызванный переобогащением топливной смеси сверх меры. Пределы увеличения диаметра вышеуказанных жиклёров: х/х — 0,1-0,15мм, п/с2 — 0,1-0,3мм. При явной нехватке производительности ускорительного насоса, также увеличивается диаметр выходного отверстия распылителя УН на 0,1 -0,2мм. Доработка эмульсионных трубок может понадобится для коррекции обеднения топливной смеси только в заданных пределах. Увеличение диаметра штатных отверстий в эмульсионной трубке приводит к обеднению топливной смеси на низких и менее выражено на средних оборотах двигателя. Диапазон обедняемых оборотов зависит от объёма двигателя, его конструктивных особенностей и пропускной способности главных воздушных жиклёров. Добавление отверстий в средней части эмульсионной трубки приводит к обеднению смеси на средних оборотах и в не большом диапазоне оборотов (ширина диапазона 500-600 об/мин). Пример. Увеличиваем диаметр штатных нижних отверстий эмульсионной трубки 1 камеры на 0,1мм (карбюратор ДААЗ-2107, двигатель ВАЗ-2106). При ГВЖ 150 получаем обеднение смеси в диапазоне 2000-3200 об/мин., при ГВЖ 170 — 1500-2800 об/мин. Примечание: При выборе диаметра главных диффузоров следует также учитывать имеющийся ряд топливных и воздушных жиклёров, чтобы использовать их и по возможности не изготавливать жиклёры самостоятельно. Ряд топливных жиклёров ГДС: 107 (или диам. 1,07мм ), 109, 112, 120, 125, 128, 130, 135, 140, 150, 157, 162. Ряд воздушных жиклёров ГДС: 140 (или диам. 1,40мм), 150, 170, 190, 200. Рабочий пример (двигатель ВАЗ-2106, карбюратор ДААЗ-2107): Привод дроссельных заслонок последовательный Диам. Главного диф-ра 1 кам. — 24мм Диам. Главного диф-ра 2 кам. — 26мм Малый диф-р 1 камеры — 4,0 (для 1 камеры) Малый диф-р 2 камеры — 4,5 ГТЖ1/ГВЖ1 — 130/150 ГТЖ2/ГВЖ2 — 157/150 Топл. жикл. П/с 2 камеры — диам. 0,85мм Уровень топлива (см. описание) — 7,5мм Остальные параметры карбюратора не изменялись. В результате на 5 передаче КПП (ИЖ-2126-030, КПП г.Омск) можно поддерживать скорость с 60км/час, а с 70км/час можно уже разгонятся (водитель и пассажир). При спокойной манере передвижения с редкими максимальными ускорениями и стартами со светофоров городской цикл не превышает 10 л/100км пробега. © Борис_030 2003

Настройка, Ремонт, Устройство, Тюнинг, Неисправности

Это устройство, расположенное в двигательной системе, служит для того, чтобы перемещение топлива осуществлялось в определенном порядке. Правильная работа карбюратора способствует получению требуемого состава горючей смеси. Затем смесь может двигаться горизонтальным, нисходящим или же восходящим потоком. Этот параметр зависит от конструктивных особенностей устройства, но об этом мы поговорим чуть ниже.

Оглавление

Регулировка
Настройка
Ремонт
Устройство
Тюнинг
Чистка
Неисправности
Как снять

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем корпус воздушного фильтра (см. Замена карбюратора).

Замеряем межцентровое расстояние между наконечниками тяги, которое должно быть равно 80 мм.

При необходимости снимаем один из наконечников с рычага, поддев его отверткой.

Ключом «на 8» ослабляем контргайку и, вращая наконечник, регулируем длину тяги (на фото шланг отвода картерных газов снят).

Затянув гайку и установив тягу на место, просим помощника нажать на педаль «газа» до упора. Если дроссельная заслонка первой камеры при этом открылась не полностью – рычаг заслонки имеет дополнительный ход.

Cнимаем наконечник продольной тяги с промежуточного рычага.

Ослабив контргайку, сокращаем длину тяги, ставим ее на место и снова проверяем открытие заслонки.

Затем отпускаем педаль и проверяем положение дроссельной заслонки, которая теперь должна быть полностью закрыта. При необходимости удлиняем тягу.
Ослабляем трос привода воздушной заслонки (см. Замена карбюратора). В салоне автомобиля утапливаем рукоятку управления воздушной заслонкой до упора.

Нажав на трехплечий рычаг, полностью открываем воздушную заслонку…

….и в таком положении заворачиваем стопорный винт.

Вытянув рукоятку управления, закрываем воздушную заслонку. После этого снова утапливаем ее до упора. Если заслонка полностью открылась, окончательно затягиваем стопорный винт. При необходимости регулировку повторяем.

Настройка

Настройка карбюратора ваз 2106 дело не тонкое. В основном все продвинутые автовладельцы заменяю родной карбюратор на солекс или озон, устройство их очень похоже, как и регулировка. Просто так лезть в карбюратор не стоит, ведь если все работает нормально, то и трогать ничего не нужно. Однако если возникли следующие признаки неисправностей, то придется изучать устройство и забраться внутрь:

Провалы при ускорении автомобиля (после нажатия на педаль авто не ускоряется, либо ускоряется очень медленно).

Рывки автомобиля при ускорении.

Очень медленное ускорение, хоть и плавное.

Каскадные провалы при длительном ускорении.

Регулируем уровень топлива

Регулировка уровня топлива — это то, с чего вовсе начинается регулировка карбюратора. На карбюраторах солекс и озон этот процесс практический идентичен, так, что поможет пользователем обоих типов. Сначала немного прогреваем двигатель, можно проводить эту операцию после поездки. Начинаем с отсоединения шланга топливопровода, делать это нужно аккуратно, чтобы возможно горячее топливо не обожгло. Далее, снимаем верхнюю крышку карбюратора (предварительно освободив карбюратор от закрывающей его «кастрюли» воздушного фильтра. Потом отсоединяем трос рычага подсоса и аккуратно снимаем крышку, сделать это нужно так, чтобы не повредить поплавки. Теперь вооружаемся линейкой, желательно, вообще-то, штангенциркулем, но подойдет и линейка. Нужно измерить расстояние от верхней кромки бензина до крышки, оно должно соответствовать около 24 мм. Уровень топлива в камерах может быть разным, так как карбюратор очень редко располагается идеально горизонтально, поэтому нужно взять средний результат. Если результат выходит за установленный рамки. То тут регулировка на карбюраторе солекс сводится к тому, что нужно просто подогнуть держатели поплавков в нужном направлении.

Регулировка холостого хода

Устройство солекс таково, что произвести все регулировочные мероприятия можно абсолютно без труда имея просто инструкцию. Регулировка холостого хода сводится же вовсе к вращению винта отверткой. Сначала находим отверстие с этим винтом, оно расположено в нижней части карбюратора солекс, рядом с одним из отверстия для крепления карбюратора к коллектору. Теперь закручиваем регулировочный винт до упора и выкручиваем обратно на 5 оборотов отвертки. Далее запускаем двигатель и полностью убираем подсос. Теперь необходимо вращением винта выставить обороты холостого хода на минимальное значения, при котором мотор будет стабильно работать. Если при этом тахометр будет показывать число около 850 об/мин, то это будет означать, что солекс функционирует вполне исправно.

Ремонт

Демонтаж производится следующим образом:

В первую очередь снимается воздушный фильтр вместе с корпусом, чтобы не мешал. Для этого нужно выкрутить четыре болта и снять крепежную пластину, после чего отсоединяется шланг сапуна и патрубок воздухозаборника. Теперь можно снять короб фильтра.

Доступ к карбюратору освободился и теперь можно приступить к его снятию. Первым нужно отсоединить топливный шланг и тонкий, идущий от трамблера.

Отключаем провод, который управляет электромагнитным клапаном.

Следующим разъединяется рычаг управления дроссельной заслонкой от тяги. Для этого можно поддеть ее отверткой. Тут же образом снимается трос подсоса, открутив 2 фиксирующих его болта.

Далее нужно снять пружину тяги, которая связывает ее с впускным коллектором.

После того как карбюратор полностью освободили, скручиваются 4 гайки по бокам, которые крепят его к коллектору, после чего он с легкостью снимается со шпилек.

Далее карбюратор стоит протереть ветошью от внешней грязи, а затем промыть его ацетоном или бензином. Для глубокой чистки его необходимо также разобрать. Делается это следующим образом:

Сначала демонтируется крышка карбюратора.

Затем выкручиваются главные жиклеры первичной и вторичной камеры. Свинтить их можно плоской отверткой.

После топливных, необходимо выкрутить первичный и вторичный воздушный жиклер, затем извлечь эмульсионные трубки, которые находились под жиклерами.

Далее демонтируется винт – клапан ускорительного насоса вместе с уплотнителем.

С помощью плоскогубц достаются диффузоры первичной и вторичной камеры.

С помощью плоской отвертки выкручивается корпус топливного жиклера вторичной камеры.

Затем снимается крышка диафрагмы ускорительного насоса, вместе с пружиной и самой диафрагмой которая крепится четырьмя болтами.

Привод дроссельной заслонки снимается с вывинчиванием двух винтов, которые крепят ее к корпусу карбюратора.

Разъединив тягу, аккуратно разделяются корпуса карбюратора.

После полной разборки, необходимо проверить детали на наличие повреждений и в случае их выявления, заменить на новые.

Устройство

Пpинцип paбoты

B кapбюpaтop тoпливo пocтyпaeт чepeз игoльчaтый клaпaн и cпeциaльный ceтчaтый фильтp. Kлaпaн пocpeдcтвoм тpocикa cвязaн c пoплaвкoм, чтo пoзвoляeт в пoплaвкoвoй кaмepe пoддepживaть ypoвeнь тoпливa нa нeoбxoдимoм ypoвнe.

Из пoплaвкoвoй кaмepы тoпливo чepeз тoпливныe жиклepы пoдaeтcя в эмyльcиoнныe кoлoдцы и тpyбки, гдe oн cмeшивaeтcя c вoздyxoм, кoтopый пocтyпaeт чepeз вoздyшныe жиклepы. Зaтeм пoлyчeннaя cмecь чepeз pacпылитeли пoпaдaeт в мaлыe и бoльшиe диффyзopы.

Пocлe этoгo эмyльcия пoдaeтcя к oтвepcтию, кoтopoe пepeкpывaeтcя т.н. иглoй винтa кoличecтвa, гдe пpoиcxoдит дoпoлнитeльнoe cмeшивaниe c вoздyxoм. Дaлee cмecь пoдaeтcя вo впycкнoй тpyбoпpoвoд.

Ocoбeннocти кoнcтpyкции

Ocнoвнaя ocoбeннocть – этo нaличиe в кapбюpaтope двyx нeзaвиcимыx дpyг oт дpyгa ycтpoйcтв. Пepвoe из ниx paбoтaeт нa xoлocтoм xoдy (в eгo cocтaв вxoдит вaкyyмный и элeктpoвaкyyмный клaпaнa, oбopyдoвaнныe тoпливными и вoздyшными жиклepaми). Bтopoe пpeдcтaвляeт cбoй двe кaмepы, кoтopыe нaчинaют paбoтaть пocлe oткpытия дpocceльнoй зacлoнки, т.e. пocлe нaжaтия пeдaли «гaзa».

Hecмoтpя нa тo, чтo oбe cиcтeмы paбoтaют нeзaвиcимo, cocтaв cмecи внyтpи ниx нaпpямyю зaвиcит oт ypoвня тoпливa, нaxoдящeгocя в пoплaвкoвoй кaмepe. Cooтвeтcтвeннo, ecли измeняeтcя ypoвeнь тoпливa, тo этo нaпpямyю влияeт нa фyнкциoниpoвaниe cиcтeм, тaк кaк нapyшaeтcя иx peгyлиpoвкa. B чacтнocти, нa xoлocтoм xoдy двигaтeль нaчинaeт нeycтoйчивo paбoтaть и cтaнoвитcя нeвoзмoжнo тoчнo выcтaвить oбopoты xoлocтoгo xoдa.

Тюнинг

Схема модернизации карбюратора ВАЗ 2106 включает в себя несколько этапов. На начальном — повышают уровень динамики функционирования двигателя, удаляя пружину из привода воздушной заслонки. После этого нужно быть готовым к незначительному повышению расхода топлива. Дальше делают вакуумный рычаг дроссельного клапана механическим. Берут стальную проволоку и закругляют ее с одного конца.

Рычаг подкладывают под гайку крепления приводов. При этом место, где выступает внешний рычаг, должно получиться между проволокой и вторым рычагом. После этого гайку туго затягивают. Следующим этапом будет замена малого диффузора. Он находится в основном диффузоре над воздушным клапаном. Для замены подбирается элемент со значением маркировки «4.5» вместо диффузора, промаркированного «3.5». Здесь же меняют распылитель на насосе ускорительного типа.

Выбирают распылитель с другим значением маркировки — «40». После этого наступает этап увеличения жиклеров. В результате, надо иметь в виду, возрастет расход горючего. Сначала занимаются модернизацией первичного отсека. Здесь ставят жиклер топливного типа, промаркированный как «125», и воздушный, со значением маркировки «150». После выполненных операций можно проводить репетицию запуска авто. Разгон и мощность должны увеличиться.

Если так и произошло, то можно поменять жиклеры во вторичном отсеке, выбрав маркировку «162» — для топливного, «190» — для воздушного. Чтобы провести тюнинг карбюратора , необходимо обладать не только техническими знаниями, соответствующими навыками, но и здравым смыслом. Что лучше: тюнинг карбюратора ВАЗ , его замена? А может, оставить все как есть? В каждом конкретном случае нужно решать по ситуации, опираясь на собственный опыт, финансовые возможности и необходимость.

Результат тюнинга или замены карбюратора не заставит себя ждать: мощность и динамические качества авто вырастут. Но вместе с этим возрастет расход ГСМ и токсичность выбросов. Вот почему к решению вопроса нужно подходить ответственно и серьезно.

Чистка

Качественная чистка карбюратора ваз 2106 может быть произведена только при условие его снятия с двигателя и полной разборки. Для чистки нам потребуется ацетон, который очень хорошо разъедает грязь, сжатый воздух, медицинский шприц с несколькими иголками разными по диаметру, а так же чистая емкость для ацетона.

Сняв карбюратор с двигателя, его необходимо поместить на заранее подготовленную чистую поверхность и можно приступать к его разборке. Располовинив карбюратор, с него необходимо снять все пластиковые и резиновые элементы, манжеты и поместить их отдельно, так как они под действием ацетона могут повредится. После того, как работа выполнена, налейете в заранее подготовленную емкость ацетон и поместите в нее корпус карбюратора на несколько часов, чтобы вся грязь хорошо раскисла.

По прошествие необходимого времени, продуйте детали сжатым воздухом. Мелкие отверстия жиклеров и другие каналы, удобнее всего продувать с помощью шприца и подходящей по диаметру иголкой. Поток воздуха от шприца одновременно выдувает грязь и сушит от ацетона. Чистить отверстия жиклеров с помощью металлической проволки не рекомендуется так как это может привести к повреждению внутренних каналов и в итоге возникнет сложность в регулировке.

По мере чистки, проверьте состояние всех резиновых манжет и прокладок на предмет рассыхания и обрывов. Очень часто резиновые манжеты и прокладки рассыхаются особенно, когда автомобиль достаточно долго не эксплуатировался.

Неисправности

Поскольку карбюраторы семейств «ВЕБЕР» и «СОЛЕКС» были полностью скопированы с иностранных аналогов, их надежность не вызывает нареканий. Достаточно чистить и регулировать эти агрегаты через каждые 60 000 километров пробега, и никаких проблем с подачей топлива в моторы ваших машин возникать не будет.

Однако наиболее распространенными являются приборы семейства «ОЗОН». Их нужно чистить и регулировать в 2 раза чаще. Кроме того, в них очень много различных диафрагм, которые то и дело рвутся. Наиболее частыми поломками этих агрегатов являются неполное открытие второй камеры, а также неисправности ускорительного насоса.

Симптомы наиболее распространенных поломок.

Хлопки при нажатии на педаль акселератора, будто что-то стреляет в карбюратор.

Аналогичные хлопки, но теперь стреляет в глушитель.

Обороты на холостом ходу то слишком высокие, то слишком низкие (плавают).

Машина долго думает при езде по трассе. При нажатии на педаль газа до упора не ускоряется вовсе либо ускоряется слишком медленно.

При переключении на 2 или 3 передачу, нажатии на педаль акселератора автомобиль сначала замедляется, а потом делает рывок вперед с резким набором оборотов.

Неисправности, указанные в 1 и 2 пунктах, возникают из-за детонации — микровзрывов горючей смеси. Если детонация происходит во впускном коллекторе, значит, топливная смесь чересчур бедная, слишком много воздуха и мало бензина. Если же детонирование в глушителе, получается, что топливная смесь чересчур богатая, в ней мало воздуха.

Проблема детонации может быть связана с нарушением угла установки момента зажигания. В любом случае сначала следует попробовать устранить детонирование с помощью регулировки карбюратора. В 90% случаев это помогает.

Симптом, описанный в пункте 3, указывает на необходимость регулировки холостого хода. Ситуация, указанная в 4 пункте, информирует о том, что привод 2 камеры неисправен. Устраняется заменой сломанных деталей. Симптом, описанный в пункте 5, свидетельствует о поломке ускорительного насоса — необходима замена диафрагмы или пружины.

Как снять

Вам потребуются: ключи «на 8», «на 10», «на 13», отвертка.

1. Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобиле ВАЗ 2106»).

2. Отсоедините возвратную пружину от рычага привода дроссельной заслонки первой камеры и снимите ее.

3. Отсоедините тягу привода воздушной заслонки (см. «Замена тяги привода воздушной заслонки карбюратора»).

4. С помощью отвертки отсоедините наконечник поперечной тяги привода дроссельных заслонок от рычага на оси дроссельной заслонки первой камеры и…

5. …отведите тягу в сторону.

6. Отсоедините провод от электромагнитного клапана системы холостого хода.

7. Отсоедините шланг отбора разрежения к вакуумному корректору распределителя-прерывателя зажигания.

8. Отсоедините шланг подвода картерных газов малой ветви системы вентиляции картера.

ПРИМЕЧАНИЕ
Шланг ничем не закреплен и удерживается на патрубке карбюратора только за счет плотной посадки.

9. Ослабьте затяжку хомута крепления шланга подвода топлива и отсоедините его от карбюратора.

ПОЛЕЗНЫЙ СОВЕТ
Чтобы из шланга не вытекал бензин, заглушите его отверстие любым доступным способом (например, болтом подходящего диаметра).

ПРЕДУПРЕЖДЕНИЕ
Категорически запрещено снимать с патрубка карбюратора шланг подвода топлива, не ослабляя затяжку хомута. При этом может ослабнуть посадка патрубка в крышке карбюратора, и он будет выдавлен из гнезда давлением бензина при работающем двигателе, что может привести к пожару.

10. Отверните по две гайки крепления карбюратора к впускной трубе справа и…

11. …слева, снимите расположенные под ними плоские шайбы.

12. Аккуратно снимите карбюратор, стараясь не повредить расположенную под ним уплотнительную прокладку. Если прокладка прилипла к фланцу карбюратора и снялась вместе с ним, осторожно отделите ее лезвием ножа. Если предполагаете оставить прежнюю прокладку, установите ее на шпильки впускной трубы в том же положении, в каком она была до снятия, так как прокладка обжимается в соответствии с формой каналов на нижнем фланце карбюратора. Сильно обжатую прокладку замените.

13. Если не предполагается немедленная установка нового карбюратора, закройте отверстие впускной трубы любым способом (например, чистой тряпкой), чтобы в трубу не попали посторонние предметы.

14. Устанавливайте новый карбюратор в обратной последовательности.

ПОЛЕЗНЫЙ СОВЕТ
Закрепляя карбюратор на двигателе автомобиля ваз 2106, соблюдайте два основных правила: — во время затягивания гаек крепления карбюратора двигатель должен быть холодным. Если эту работу провести на не прогретом двигателе, после остывания соединение ослабнет и под карбюратор в систему впуска будет подсасываться лишний воздух, нарушающий нормальную работу двигателя; — гайки постепенно подтягивайте крест-накрест без чрезмерных усилий. При слишком сильной затяжке гаек деформируется фланец корпуса карбюратора, растрескивается теплоизоляционная прокладка между ним и корпусом дроссельных заслонок и между ними появляется не компенсируемый даже новой прокладкой зазор, через который также подсасывается воздух.

15. После установки карбюратора на автомобиль ваз 2106 отрегулируйте (при необходимости) приводы его воздушной и дроссельных заслонок.

Автоклуб ВАЗ 2101

sergijwrc (37), Ivan-29 (33), Павле (40), oleja s (42), MrPayne (38), vikingsever (53), ohotnichek (45), sema322 (49), fastvire (52), sam1k (28), Александр ВАЗ-21063 (28), Александр Гнездилов (28), sirko (49), avtonovichek (47), rbghtq (47), Vorobey (33), aleksandr.temp (41), Cristina (32), vovannv (64), Dgekolson (35), наталии (35), Alex_2101 (55), dimal1987 (35), IIIbI3a (39), falkonnii (32), wezus (45), Миша Донецк (35), elena (42), александр-док (61), pomka12 (36), w3250 (32), wolf444 (41), sto-alex (41), scrol (48), surik (33), OMud (39), VIRus (34), Boomber (34), vasj3 (34), toxyne (40), aleksei2106 (42), Володя 74 (48), Jafar5556 (56), rigel (61), Hackama (46), Vova84 (38), gorik2212 (25), Idennyron (61), Лохматый (36), бойкот (42)

Как отрегулировать карбюратор на ВАЗ-2101

Силовой агрегат любого транспортного средства, как и сердце человека, не мог бы работать без разнообразных вспомогательных элементов. Функциональность двигателя напрямую зависит от качественной подачи бензина в цилиндры. Ввиду этих обстоятельств ВАЗ-2101 становится просто необходим. Однако не каждый автовладелец грамотно настроит устройство. Человек, который хочет самостоятельно разобраться в работе двигателя и карбюратора, должен иметь знания относительно системы их питания.Конечно, даже без необходимого опыта автолюбитель сможет грубо настроить устройство, но для более детальной настройки все равно придется обращаться к более опытным специалистам сервисных центров.

Владелец отечественного автомобиля, не знающий, как отрегулировать карбюратор на ВАЗ-2101, может самостоятельно изучить все тонкости, касающиеся настройки такого устройства. Особенно это выручит тех автомобилистов, которые не могут найти грамотных мастеров.Для начала придется изучить только принцип работы карбюратора, что позволит ориентироваться между жиклерами, расположенными в системе подачи топлива. Дело в том, что эти мелкие элементы отвечают за качество получаемой смеси воздуха и бензина.

ВАЗ-2101 – обязательный процесс, позволяющий силовому агрегату работать в штатном режиме. ДВС напрямую влияет на мощность, ресурс, экономичность и расход топлива. Кроме того, карбюратор не следует перенастраивать слишком часто.

Достаточно лишь изредка чистить каналы, промывать сам карбюратор и менять жиклеры. Автомобилист должен следить за своевременной заменой топливного и воздушного фильтров. К тому же детали нуждаются в замене, важно подобрать качественные комплектующие. Приобретая подобные детали на рынке, важно следить за их состоянием, чтобы заранее обезопасить себя от неисправностей, которые впоследствии могут возникнуть в системе впрыска топлива.

Неисправности, которые могут предшествовать настройке карбюратора

ВАЗ-2101 может понадобиться еще до того, как автовладелец заметит первые признаки неисправности.Например, нестабильное функционирование силового агрегата на холостом ходу, изменение оборотов коленчатого вала или регулярное «затухание» двигателя — это не всегда проблемы, возникающие из-за карбюратора. Винить вышеуказанное приспособление можно только тогда, когда такие проблемы возникли из ниоткуда, без предпосылок.

По какой-то причине получившийся карбюратор или его узел нуждаются в срочной настройке, даже если изменения произошли не слишком резко. Как правило, плавающие обороты на холостом ходу появляются, если появились проблемы с электромагнитным клапаном.

Автолюбителю, не знающему, как отрегулировать электромагнитный клапан, необходимо отсоединить провод, питающий этот элемент, и подключить плюсовой контакт клапана к аккумулятору. При нормально функционирующей обмотке в момент подключения будет слышен негромкий щелчок. При этом нужно проверить напряжение, которое есть на проводе, подключенном к электроклапану. В случае отсутствия напряжения происходит разрушение проводки. Скорее всего, такой обрыв на участке провода, который идет от замка зажигания к клапану.

Необходимость может возникнуть в той ситуации, когда в электродах свечей зажигания присутствует большое количество нагара. Из-за этого обстоятельства не будет хватать мощности искры, которая не позволит воспламениться бензиновой смеси. Нагар, скопившийся на электродах, может повлиять даже на карбюратор. Выполняя свою функцию, он пропускает огромное количество смеси в камеры сгорания. Кроме того, впускной клапан может произойти.

Для начала на автомобиле ВАЗ-2101 необходимо отрегулировать уровень топлива.Автолюбителю придется регулировать положение поплавка. Проблемы могут появиться в большей степени на больших оборотах. Винить в этом, скорее всего, нужно не карбюратор, а подачу топлива. У подержанных ВАЗ-2101 часто изнашивается диафрагма бензонасоса, стирается шток бензонасоса.

Настройка карбюратора

Для регулировки карбюратора на ВАЗ-2101 необходимо предварительно произвести внешний осмотр узлов, от которых зависит нормальная работа ДВС.Автолюбителю следует произвести в нормальном состоянии свечи разрыв, который находится между электродами, распределителем, катушками и высоковольтными проводами. Регулировка рассматриваемого приспособления возможна только при прогреве двигателя до рабочей температуры порядка 90°С.

Для настройки карбюратора ВАЗ-2101 требуется специальный или стандартный Ремкомплект. Хотя многие квалифицированные специалисты рекомендуют приобретать узкопрофильные комплекты, которые соответствовали бы определенному типу карбюратора.Например, если отечественный автомобиль оснащен «Солексом», то Ремкомплект, который предназначен для «Дааз», не будет в полной мере выполнять возложенные на него обязанности. На самом деле стоимость этого набора не так уж велика, однако однажды приобретя неподходящие инструменты, вам придется потратить время на покупку и поиск недостающих элементов.

Не знающий автомобилист, на ВАЗ-2101, регулировку приспособления надо начинать с отключения троса, соединяющего педаль акселератора и привод дроссельной заслонки.В демонтаже также нуждается насадка, которая находится между воздушным фильтром и сапуном.

Перед настройкой карбюратора необходимо убедиться в отсутствии разрежения в шланге (данный соединительный элемент находится между регулируемым устройством и регулятором угла опережения). Следующим шагом является регулирование качества смеси воздуха и топлива. Автовладелец должен медленно по очереди «подбирать» винты таким образом, чтобы силовой агрегат начал немного трястись.После этого следует сделать все, чтобы мотор начал максимально функционировать. Эта манипуляция будет способствовать закручиванию качественных шурупов. Однако на момент регулирования нельзя совершать более одного оборота. Настройка осуществляется только на слух (даже такой простой и неточный метод помогает максимально точно настроить устройство). Не менее важна регулировка холостого хода карбюратора ВАЗ-2101.

Помочь в определении грамотной настройки может резкое открытие дроссельной заслонки и ее мгновенное закрытие.В том случае, если автомобиль способен быстро набирать обороты, без задержек и колебаний, карбюратор настроен хорошо. Как правило, прямым отражением настройки этого устройства является последующая эксплуатация автомобиля.

Заключение

Грамотная регулировка карбюратора ВАЗ-2101 может быть осуществлена ​​только при наличии у владельца отечественного автомобиля определенных навыков. Во время эксплуатации машины Мастера Сервисных Центров рекомендуется следить за количеством израсходованного бензина (как правило, следует контролировать тот объем, который доступен автомобилю на сто километров пробега).Периодически необходимо проверять состояние свечей зажигания и при наличии нагара производить их замену. Не менее важен вопрос подачи воздуха в карбюратор, который тоже иногда нужно регулировать.

Лучшие цены и условия покупки новых автомобилей

Кредит 4,5% / рассрочка / Trade-in / 95% одобрение / подарки салона

Mas Motors

Как отрегулировать карбюратор на ВАЗ 2109? Схема 2109.Карбюратор ВАЗ

Если двигатель — сердце автомобиля, то карбюратор — это клапан. И насколько правильно он настроен, у многих высокопроизводительных автомобилей. Это и расход топлива, и мощность, и ускорение, и даже уровень токсичности выхлопных газов. Время от времени приходится этот пункт корректировать. Сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автозавод выпустил несколько модификаций «девятки» с разными характеристиками, карбюратор у них был одной марки – отечественный «Солекс».Что это за схема деталей? Ваз 2109 десятилетия оснащались карбюратором Solex, и его конструкция также не менялась с годами. А вот схему вы видите на 2 фото.

Подготовительный этап

Перед тем, как отрегулировать карбюратор на ВАЗ 2109, его следует тщательно очистить. Но в этом нет необходимости (правда, с условием, что это не разные отложения). Если на нем есть ржавчина или нагар, элемент необходимо промыть сильнодействующим средством. В противном случае, как бы вы правильно не пытались отрегулировать карбюратор, результат будет минимальным.

Что нужно для уборки?

В ходе данной операции нам потребуются следующие инструменты и материалы:

1. Руководство по эксплуатации автомобиля ВАЗ 2109 (кстати, схема карбюратора «Солекс» указана справа в фото)
2. Перчатки из гладкой ткани
3. A Несколько тонких палочек (подойдет обычная зубочистка) Как вариант можно взять зубную щетку Мы собираемся чистить вазы карбюратора
4. Пара резиновых перчаток (две пары надеть на сильнодействующий растворитель вышли на поверхность кожи).
5. A Набор гаечных ключей и отвертка.
6. Баллон со сжатым воздухом. В качестве альтернативы вы можете взять обычный аэрозоль, такой как освежитель воздуха.

В качестве альтернативы вы можете использовать защитные очки. Если у вас его нет, держите максимальное расстояние между карбюратором и аккуратно наносите на поверхность очиститель.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Что лучше выбрать?

На данный момент вы можете купить самые разнообразные вещества для чистки карбюраторов. Их делают десятки компаний. Правило выбора простое. В магазине следует спросить у продавца специализированную жидкость, предназначенную именно для карбюраторов (для очистки). Помните, что средство WD 40 для этого не подходит из-за большого содержания масла! Часто специализированные чистящие средства продаются в банках – такие следует покупать в магазинах.

Если вы не занимались очисткой карбюратора, поверхностной очистки будет недостаточно. При богатом содержании отложений требуется полностью его проанализировать, и каждую деталь обработать баллончиком отдельно.

Детали

При разборке обращайте особое внимание на пружины и маленькие винты. Старайтесь ставить их в отдельную коробку или номер, чтобы потом не было проблем при сборке карбюратора в конце. Осматривая предмет, нужно обрабатывать из контейнера каждую деталь, даже самую маленькую.Все резиновые детали должны быть удалены с карбюратора. При попадании на них растворителя они могут деформироваться, и они потеряют свои герметизирующие свойства. Также не наносите очиститель на пластиковые элементы. Они должны быть изолированы от жидкости.

После того, как вы обработали все механизмы нужно подождать около 10-15 минут, чтобы частично растворились отложения ржавчины. Далее элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Щеткой или палочками не пытайтесь ковыряться в клапанах и отверстиях карбюратора.Через них поступает воздух или топливо, поэтому попав туда, грязь может сильно обострить работу мотора и стать причиной повышенного расхода топлива. Такие отверстия прочищаются сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно использовать повторно – это вещество имеет очень большой срок годности и практически не теряет своих свойств с течением времени. Далее карбюратор хорошенько просушиваем и приступаем ко второй части нашего ремонта – регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первым делом нужно сделать поплавковую камеру, которая контролирует уровень топлива.

Не пытайтесь ковыряться на выходе из карбюратора и клапанов. Эти вентиляционные отверстия подают топливо и воздух, что очень важно для бесперебойной работы двигателя. Прочистите отверстия спреем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автомобилисты используют очиститель несколько раз.

После очистки карбюратора тщательно просушите его и можно приступать к регулировке. Процедура эта очень долгая и сложная, но справиться с ней вполне реально. Сначала запустите двигатель и дайте ему возможность поработать несколько минут.Далее отключите его и демонтируйте воздушный фильтр. Затем снимите топливный шланг. Аккуратно выкрутите несколько болтов и снимите крышку карбюратора. Помните, что одним неправильным движением поплавки можно повредить, поэтому делаем все с особой осторожностью. Затем возьмите штангенциркуль и измерьте зазор от уровня топлива до края корпуса.
В идеале это значение должно быть 25,5 миллиметров (допускается разбег в 1-2 мм). Если этот зазор не правильный, нужно подогнуть язычок кронштейна поплавка.Для большей точности проделайте эту процедуру несколько раз. Поскольку колпачок у нас будет перевернутым, необходимо убедиться, что край поплавка и сопрягаемая поверхность параллельны.

Стартер

Но это еще не все. Как отрегулировать карбюратор на ВАЗ 2109? После этой работы переходим к настройке триггерного устройства. Для начала нужно убедиться, что его диафрагма пригодна для дальнейшей эксплуатации. Это очень просто — откручиваем 4 болта и снимаем крышку механизма. Если он деформирован или треснул, его следует заменить.После этого приступайте к регулировке пускового устройства. Сначала поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Далее поддеваем шток отверткой.

После этого измерьте зазор между стенкой камеры и пластиной. Необходимо сравнить с указанным в документации «Алекса». Для того чтобы изменить зазор, необходимо ослабить контргайку и отверткой повернуть регулировочный винт по часовой стрелке или против часовой стрелки. Далее измерить зазор дроссельной заслонки, который находится на 1-й камере.Полученные данные должны совпадать с нормами, которые есть в технической документации. Если этот зазор не соответствует норме, отрегулируйте его, поворачивая винт дроссельной заслонки.

Регулировка ХХ

Все теперь осталось за малым. Осталось сделать последний этап – регулировку холостого хода. Перед началом этой операции снова прогревают до рабочей температуры двигатель ВАЗ 2109. Карбюратор необходимо установить на штатное место. Итак, выключите двигатель и посмотрите на состояние винта качества смеси.Его следует завернуть, а затем снять до 4-х витков. Затем снова заводим мотор, убираем подсос и включаем дальний свет вместе с вентилятором. При этом отрегулируйте винт количества топливно-воздушной смеси.
Следует поставить в положение, чтобы обороты двигателя на холостом ходу были не выше 800, а не ниже 750 об/мин. После винта добиться максимальной скорости.

Что делать после?

Затем снова измените скорость вращения шнека на число до 900 об/мин. Винт выставляется на 800 об/мин.после этого последний элемент закручивается до точки неустойчивости. Еще раз открутите его на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 «Самара») не требуется. Но нужно знать всю последовательность работ по выставлению нужных значений на винтах качества и количества топлива, которую мы предоставили в этой статье.

Заключение

Все на этом вопрос «как отрегулировать карбюратор на ВАЗ 2109» можно считать закрытым.

Напоследок отметим, что правильная установка оборотов холостого хода возможна только при устойчивой работе двигателя.В противном случае вся работа будет бесполезной.

Регулировка карбюратора ваз 2109 главное в ремонте

Регулировка карбюраторов — деликатный процесс, требующий осторожности. Для того чтобы получить желаемый результат, регулировку обычно проводят на холостом ходу. Итак, вот стандартный карбюратор на ВАЗ 2109:

Здесь хорошо видны винты «количества» и «качества», которыми производится калибровка карбюратора.

Тонкая регулировка двигателя не производится. Это важно — не забывайте. Что нужно сделать:

• Прогреваем двигатель и глушим.
• Возьмите смесь качества шнека. Сначала нужно выкрутить его до предела. Потом — открутить на четыре, или пять оборотов. В результате мы получаем полностью обогащенную смесь.
• Далее проделайте то же самое с количеством винта, но он должен быть откручен на три оборота.
• Теперь можно запустить прогретый двигатель.
• С помощью винта количество нужно отрегулировать холостой ход.Отметка 800 об/мин.
• Теперь медленно затяните винт качественной смесью. Важный момент — газораспределительный механизм, зажигание и сам карбюратор должны быть целыми!
• Дальнейшая регулировка скорости. Во-первых, они немного увеличатся. Тогда они станут менее стойкими. При дальнейшем затягивании винта они будут уменьшаться. Как только вы заметите, что обороты идут неустойчиво, можно открутить винт на пол-оборота.
• Далее проводим коррекцию оборотов винтом.Не забудьте проверить количество оборотов при повышенных нагрузках — включенной печи, например. Зимой и при всех обычных 850 об/мин следует поднять до 1000.

Работы по регулировке карбюраторов «Солекс»

Штатная регулировка карбюратора Солекс ВАЗ 2109 несколько отличается. Это связано с устройством этих карбюраторов. Каковы основные различия?

Рекомендуемая статья: Система охлаждения двигателя тоже незаменимая вещь в автомобиле.

На этой схеме вы видите устройство карбюраторов Солекс. Здесь обороты холостого хода регулируются несколько иначе. Делается это с помощью стопорного винта дроссельной заслонки первой камеры. На рисунке он под номером 1.

Второе существенное отличие состоит в том, что винт качества смеси (на рисунке выше он под номером 2) имеет одиннадцать витков.

Для наглядности, как происходит точная регулировка карбюратора ВАЗ 2109, видео — лучший вариант.

Если у вас автомобиль ВАЗ 2109 и как отрегулировать карбюратор вы можете узнать посмотрев это видео.В ней описан процесс регулировки карбюратора ВАЗ на холостом ходу. Это видео также отлично подойдет тем, кто решил сделать тюнинг ВАЗ 2109:

Также важно знать, как отрегулировать клапана карбюратора ВАЗ 2109, которые вы хотите отрегулировать.

О том, как разобрать карбюратор ВАЗ 2109, мы уже рассказывали в предыдущих статьях, где приводились описание и схемы.

При попытке ремонта карбюратора ВАЗ 2109 регулировка является одним из важнейших моментов.

Далее предлагаем вам ознакомиться с видео, которое помогает понять, как делается регулировка поплавка карбюратора ВАЗ 2109:

Как вы сами видите, процесс этот совсем не сложный . Правильное соблюдение инструкции поможет вам без труда отрегулировать карбюратор ВАЗ 2109.

Регулировка карбюратора Солекс. Как отрегулировать карбюратор солекс.Устройство Солекс и его настройка

От большинства профессионалов можно услышать, что карбюраторы — это пережиток прошлого, но, тем не менее, очень много автомобилистов до сих пор ездят на автомобилях с таким устройством. Так как карбюратор Солекс периодически начинает заедать, его регулировка становится неизбежной. Чтобы справиться с этими работами самостоятельно, следует изучить все нюансы этого транспортного узла.

Устройство карбюратора Solex.

В машинах отечественного производства устанавливаются карбюраторы нескольких производителей.Например, таких производителей, как Weber, Solex или Ozone. Однако модели «Солекс» существенно отличаются от своих аналогов и были разработаны специально для автомобилей ВАЗ 2108.

Все карбюраторы Солекс по сути состоят из двух основных частей — крышки и корпуса. В корпусе расположены камеры смешения (первая и вторая) с диффузорами, эмульсионные колодцы, ускорительный насос, экостат, дроссельные заслонки с пусковым устройством и механизмом их привода, регулировочные винты «количество» и «качество», экономайзер. , воздушные и топливные каналы карбюраторных систем, Поплавковая камера.

Крышка крепится пятью винтами к корпусу через картонную прокладку. На крышке расположены топливные форсунки, электромагнитный клапан ЭПХХ, каналы подачи воздуха к главным воздушным жиклерам, игольчатый клапан, воздушная заслонка, распылитель экоподшипника, балансировочные ремешки поплавковой камеры, горловины смесительных камер и крепления воздушного фильтра.

Карбюратор имеет ряд таких систем, устройств и механизмов:

1. Игровой механизм.

2. Система перехода первой камеры во вторую.

3. Принудительный холостой ход экономайзера.

4. ЭкоПостат.

5. Пусковое устройство.

6. Фитинг вентиляционной установки Carter.

7. Открытие дроссельной заслонки.

8. Ускорительный насос.

9. Режимы мощности экономайзера.

10. Система холостого хода.

11. Основные дозирующие механизмы первой и второй камеры.

Карбюратор плохо работает, почему

Карбюратор, как и другие детали и механизмы, иногда может выйти из строя.Предлагаю рассмотреть основные причины такой проблемы:

1.Если качество топлива низкое.

2. Если автомобиль ежедневно эксплуатируется в неблагоприятных условиях, например, если техническое наполнение мотора неактивно — чрезмерная влажность, грязь и т.д. или если вы выбираете режим движения с большими нагрузками на мотор.

3. Если топливная система неправильная.

Правильный диагноз — обратить внимание на

Поставьте правильную диагностику следующих явных прерываний:

1.После скорости — если после нажатия на педаль газа, транспортное средство теряет скорость на какой-то промежуток времени, а затем медленно медленно разгоняется.

2. При возникновении рывков, вызывающих подергивание всего автомобиля.

3. Если разгон слабый. Может впечатлить, что кто-то держит машину за задний бампер.

4. Если сбои скорости повторяются и идут каскадом.

Проблему также может спровоцировать несоответствие октанового числа (если оно чрезмерно высокое или слишком низкое) техническим характеристикам мотора.

Доработка карбюратора как повысить эффективность

Если вы хотите повысить эффективность и экономичность карбюратора, необходимо выполнить его модернизацию. Есть несколько вариантов такой доработки:

1. Для стабилизации уровня топлива необходимо соорудить стопорную иглу, обладающую большей надежностью в работе.

2. Измените уровень в поплавковой камере, заменив иглу клапана. Это дает отличный эффект и обеспечивает максимальную стабильность показателей уровня.Кроме того, такая настройка гарантирует поступление в двигатель сбалансированной топливной смеси на различных переходных и скоростных режимах работы двигателя.

3. Также можно снять систему EPHX, что значительно повысит надежность двигателя. При этом единственный негативный момент – увеличение расхода топлива примерно на пять и более процентов.

4. Throttleproof поможет добиться ряда преимуществ, в частности, улучшения более равномерного и плавного распределения топливной смеси по цилиндрам (такое улучшение необходимо для работы на холостых оборотах) и значительного снижения выбросов углекислого газа.Такая доработка снижает расход топлива до двух процентов.

5. Полировка диффузоров способна увеличить скорость потока и снизить аэродинамические потери. В этом случае необходимый эффект будет достигнут только при полировке до идеального и ровного состояния.

Как настроить карбюратор, работа пошагово, подробно

После установки нового карбюратора или при его неправильной эксплуатации возникает необходимость его точной настройки. При этом следует соблюдать точную последовательность всех этапов работы.Для начала нужно выставить правильный уровень в поплавковых камерах.

1. Для этого нужно завести мотор, прогреть его минут пять (можно добавить педали газа) и заглушить.

2. Максимально аккуратно отсоедините топливный шланг, какой бы он ни был горючий.

3. Затем снимите крышку карбюратора. Для этого аккуратно откручиваем пять верхних болтов, что бы не было перекосов.

4. Снимите кабель лотка.

5. Теперь поднимаете крышку, что бы поломка не сломалась.

6. Далее измеряем высоту от бюстальной поверхности (с помощью рулетки или штангенциркуля) до уровня бензина. В первой и во второй камерах показатели должны быть 2,4 – 2,5 сантиметра. При этом необходимо учитывать тот факт, что такие уровни могут отличаться, так как коллектору не нужен именно горизонтальный способ, для этого необходимо брать средний.

7. Если вы заметили отклонения в меньшую или большую сторону, необходимо отрегулировать в нужную сторону язычок насоса.При этом следует удалить из камеры немного топлива, чтобы повторное измерение было более точным.

8. Теперь нужно собрать карбюратор обратно, запустить мотор и внимательно посмотреть в камеру карбюратора (подсветить фонариком). В течение тридцати-сорока секунд из малых диффузоров не должно выпирать топливо. Это должно быть очевидным показателем того, что перелива бензина нет. Однако не стоит рисковать, чтобы не было брызг бензина.

После установки уровня необходимо установить настройку холостого хода.

1. Собирается в глазу подошвы карбюратора винт качества смеси.

2. Берем плоскую отвертку и заворачиваем ее по часовой стрелке до упора. Силу применять не стоит, но нить можно.

3. Вернитесь назад на пять-шесть оборотов из этого положения.

4. Подводим мотор, снимаем сублицы и выставляем минимальную скорость количества количества смеси, чтобы мотор работал стабильно и штуцер мокроты имел минимальный сброс.Исправность карбюратора объясняется оборотами в пределах 500-1200.

5. Медленно заворачивайте винт качества до тех пор, пока двигатель не начнет работать неустойчиво и доверните винт обратно на один-полтора оборота, тем самым вернув его оптимальную работу.

6. Выставляю обороты на холостом ходу в размере около 850-900. Если мотор начал глохнуть, следует немного открутить винт качества, прибавив обороты.

7. Пятый и шестой пункты нужно повторять до тех пор, пока не будет достигнуто оптимальное соотношение, при котором мотор будет работать устойчиво, а разряд в трубке будет минимальным.

Во время установки холостого хода может возникнуть ряд проблем, например, мотор может не реагировать на винт холостого хода. Это означает, что в канал ХХ поступает очень большое количество бензина и винт качества не может его перекрыть. Причин может быть несколько:

1. Почти слишком большие холостые кулачки.

2. Неплотно закручена пробка или электромагнитный клапан, из-за чего бензин проходит мимо холостого хода.

3. Деформация котла холостого хода или его седла.

Советы опытным автомобилистам

Карбюратор является достаточно важным узлом мотора и от его регулировки зависит бесперебойная и эффективная работа всего мотора. Как вы сами убедились, настроить карбюратор Солекс может каждый автолюбитель, но для этого нужно выполнять все работы в точной последовательности.

Как отрегулировать карбюратор автомобиля ВАЗ?

Одним из основных вопросов, который волнует практически всех автовладельцев, является вопрос топливной экономичности автомобиля.В карбюраторных двигателях основная роль в этом вопросе принадлежит карбюратору, в котором происходит смешивание топлива и воздуха в необходимой пропорции, в результате чего образуется горючая смесь. Качественный состав этой смеси напрямую зависит от режима работы двигателя, а соответственно и его экономичности. Именно поэтому вопрос, как отрегулировать карбюратор, для многих водителей очень актуален.

Что касается автомобилей серии ВАЗ, то здесь расход топлива для таких моделей как 2105 и 2107 в среднем составляет 7.5 литров при езде за городом и около 9,6 литров в городском цикле. Благодаря ручной регулировке общий расход можно снизить до 0,4-0,5 литра, поэтому каждому автолюбителю будет полезно узнать, как это можно сделать.

Вот как настроить карбюратор на оптимальный уровень расхода топлива. В первую очередь следует понимать, что индивидуальная настройка всей системы замера должна осуществляться в правильной последовательности, так как в противном случае при настройке одной камеры могут быть изменены настройки другой.Чтобы этого не произошло, регулировку начинают с первичной камеры главной дозирующей системы, постепенно уменьшая входное сечение (обеднение поступающей смеси), после чего необходимо отрегулировать холостой ход и в самом конце проверить работу карбюратора при высоких нагрузках с открытием второй камеры. Следовательно, регулировка карбюратора ВАЗ позволяет значительно снизить расход топлива и добиться экономии.

Возможность регулировки состава смеси в первичной камере может быть реализована либо заменой топливных жиклеров меньшим сечением, либо увеличением входного диаметра воздушного жиклера.Последний сделать гораздо проще, поэтому именно с него и начинается регулировка карбюратора. На автомобилях ВАЗ 2107 и ВАЗ 2105 достаточно увеличить сечение с 1,7 до 1,9-2 мм, что уже будет способствовать обогащению топливной смеси. После этого приступают к регулировке холостого хода, так как в вопросе, как отрегулировать карбюратор, важную роль играет расход топлива на холостых оборотах двигателя. Дело в том, что здесь необходимо добиться предельно обедненного состава горючей смеси как на минимальной частоте вращения вала, так и на переходном уровне, при котором кромка дроссельной заслонки находится в непосредственной близости от каналов, по которым подается топливо.Для регулировки используется тахометр, а также специальный подстроечный винт, с помощью которого достигается необходимый состав топливной смеси на переходном режиме. Кроме того, в регулировке холостого хода используются винты регулировки количества и качества, которые уже выставлены в соответствии с винтом триммера.

После регулировки холостого хода и основной дозирующей системы приступаем к регулировке вторичной камеры, что необходимо для поддержания хороших динамических свойств автомобиля. Дозирующая система вторичной камеры должна обеспечивать приготовление более обогащенной топливной смеси, которая будет успешно справляться с нагрузкой на автомобиль при высокой скорости и при высоких оборотах двигателя.

Как отрегулировать карбюратор, вы можете дополнительно узнать из мануала к той модели автомобиля ВАЗ, для которой вам необходимо произвести регулировку. Однако главный принцип и последовательность выполнения всех операций остаются неизменными.

Итак, мы теперь знаем, как правильно отрегулировать карбюратор и что для этого нужно. При соблюдении всех вышеперечисленных требований любой автовладелец сможет настроить работу карбюратора на максимально экономичный режим работы.

фитаована фанараха-мазо сы ню Тюнинг

Ато мин’иты лахатсоратра ити диа хианатра ны фомба ханаована фанициана карбюратора «Солекс 21083».-Tena hanao ny asa mety ho tena mafy. Раха цы, мазава хо азы, ны цы хо ханатантерака фанатсарана (Тюнинг) ны солика рафитра циндрона. Цара хомарихина фа нью карбюратор — нью фототри й хэри рафитра фамациан, диа намоака миарака аминьны фанампианний мифангаро нью цара фиоманана хо анни фамациана манарака нью маотера цилиндры. Ary ahoana no miasa araka ny tokony ho dia fitaovana ara-teknika tsy miankina amin’ny toe-fiara manontolo. Раха нью марина карбюраторы 21083, диа фитаована тена матанджака изай афака маномпо ци фамэтрахана нь фотоана эла изи.Raha toa ny fomba ny asa dia manakaiky ny tonga lafatra.

fototra vaovao

Карбюраторы «Солекс» самые хафа, фара ны марина ны Ваз-21083 нанорина ны фототра фамолаволана. Tsy nampiasa ny kely indrindra fizarana ny Diffuser. Цара хомарихина фа ирео карбюраторы азо ампиасаина афа-цы аминьны фиара, нью хабетсаханний изай ци михоатра нью ирай литатра сы сасаны. Токоны иханы коа ны манамарика фа ны карбюратор азо цоавалы цы аминьны маотера Ваз-2108 сы ны той игрушки изаны, фа коа ны милина ны фиара, «махазатра» андиан-дахатсоратра.Диа напетранный карбюратор «Solex 21083» цы ми олана. Ny tetika io no fitaovana hita eo amin’ny lahatsoratra.

«Solex» ho toy ny foto-kevitra ho an’ny Tuning

Misy faritra lehibe indrindra ho an’ny miely patrana saina, raha handeha mandany Tuning ny tsindrona rafitra. Азо точеный карбюратор эо амбанинный исан-каразаны диффузоры саваивоны. Raha ny Fametrahana ny Motors, ny boky izay mihoatra ny iray litatra sy tapany, dia izany no tsy soso-kevitra, satria tsy afaka miasa araka ny tokony ho amin’ny hafainganam-pandehan’ny avo ny коленчатый вал.Ары цы манампы ханицы ны карбюратор «Солекс 21083», арака ны цы натао хо фитаована аво боки. Koa dia tokony homarihina fa ny карбюратор valo no mahia. Noho izany, rehefa mametraka fitaovana hafa ianao, dia hitondra ny fifantenana ny насадки, ary koa ny fanoloana.

Старт фанициана

Mariho fa fametrahana ny карбюратор «Solex 21083» Anjarako aloha ny manao fanitsiana ny kely indrindra ao amin’ny float anivon’ny efi-trano. Mba hanao izany fomba marina, dia mila lamina manokana.Ны флоат диа цы майнцы хо ао амин’ны ананкирай ави лавитра ны сароны. Avy eo ianao dia afaka manomboka ny hametraka ny на холостом ходу. Mba hanaovana izany tanteraka mafy ny visy, fanitsiana ny hatsaran’ny ny mifangaro. Ави эо ханесорана изаны аминьны димы на энина мифандимбы. Rehefa ilaina mba hanesorana ny visy, fitantanana ny habetsahan’ny ireo zavatra mifangaroharo, fanatontosana ny fanjavonan’ny ny banga eo amin’ny fantsona mampifandray ny карбюратор ny ny дистрибьютор зажигания. Manaraka, dia mila pasohina ny entona tampoka, mba hahitana raha ny maotera niasa mandalo toe-javatra mety, raha ny карбюратор «Solex 21083» voaendrika ho toy izany.Ny faritra singa sy ny singa avy amin’ny fitaovana hita eo amin’ny lahatsoratra.

Fametrahana на холостом ходу

Avy eo mijery ny тахометр. Ao amin’ny tokony ho 800 isa-minitra. Раха бебе кокоа, диа цы майнцы мампиаса ны исаньны винты мба хампихенана ны хафайнганам-пандеха, манолана азы. Ao amin’ny tranga iray iny ihany, raha ny hafainganam-pandeha dia ambany 800 isa-minitra, dia ilaina mba hanenjanana kokoa ny kalitaon’ny visy mifangaro mandra-pahatongan’ny fotoana izany, raha mbola ny maotera tsy normalize ny asany.Фа изао фанициан ный карбюратор «Солекс 21083» цы вита. Ары нохо ны аса но амбони индриндра фандидиана ривотра михавицы-цолика мифангаро. Mariho fa ireo zavatra mifangaroharo tonga mahantra, rehefa трахает ny visy. Noho izany, dia hita taratra ao amin’ny ambaratonga CO2. Ankehitriny dia mila Sokiro ny hahatratra ny isan’ny ara-dalàna ny hafainganam-pandeha. Raha mafana ny fotoana ny taona, dia tokony hatao amin’ny isan-karazany ny 800-900 isa-minitra. Амин’ни риринина, диа цара кокоа мба хампитомбо йилаина нью 100 эо хо эо иса-минитра.

Fifantenana sy ny Fametrahana ny Fiaramanidina

Izay Ihany, «Solex 21083» установка карбюратора dia tanteraka, dia afaka miresaka momba izao hevitra lehibe iray hafa. Карбюратор Ваз-2108 ilainao mba haka ny fiaramanidina, ary foana tafiditra ao amin’ny horonam-maotera. Ny lehibe kokoa ny isa, ny tsy tokony ho fiaramanidina. Ny antony fa izany no hoe rehefa misy fitomboana boky lehibe kokoa ny rivotra mandalo ny Diffuser. Noho izany, dia misy fiantraikany ny fanjifàna ny lasantsy.Хака ный карбюратор «Солекс» фиараманидина марина, цы маинцы манарака ный алгоритм манокана.

Ny dingana voalohany dia nanolorana azy ho hifidy сопла ласанцы. Ihany izy ireo rehefa mila manao fantina ny rivotra. Izay voalohany mivohitra dia tanterahina noho ny hevitry ny Kilonga efi-trano, rehefa avy — ho an’ny faharoa. Азафади аза хадино фа нью fiaramanidina диа voarara нью fanadiovana metaly zavatra. Раха цы изаны, диа хо рава. Раха манапа-кевитра ны хаметрака ваовао карбюратор «Солекс 21083» (ны виды — около 3000 рублей), диа азо антока ны ханао фанициана аминный алаланный фитаована манокана.

вентилятор карбюратора

Матетика нанао Тюнинг карбюраторов, изай мифарана аминный й фитомбоанний й фахомбиазный рафитра ит. Indrindra indrindra, ny mpamily tena madio herinaratra matetika act ho an’ny idling fandidiana. Mazava ho azy, amin’ity tranga ity misy fampitomboana ny lasantsy fanjifana avy ny 5 isan-jato. Fa ny ankapobeny fanatanterahana ny maotera mitombo. Мети ханампы нью фаметрахана нью фанджайтра мидитра циморамора нью фаноренана сы нью сафиды сами хафа нью хаавонни ласанцы тао аминьни эфи-трано флоат.Noho izany dia afaka mampihena ny mety fa ny solika-rivotra mifangaro ho mahantra loatra amin’ny fomba fahefana ambony. Ary koa ny fampiasana ny miditra tsimoramora fanjaitra vita amin’ny fingotra, dia manome fahafahana mba hitandrina ny haavon’ny mafy orina ny ambony indrindra lasantsy. Azonao atao ihany koa ny manolo форсунки карбюратора «Solex 21083», dia hampitombo ny fahafahana. Na izany aza, ny fanjifàna solika ihany koa miposaka.

Больше манан-данжа фанатсарана

Карбюраторы fiara matetika Ваз мамокатра «пиление» ной дроссельной заслонки.Ары нохо изаны диа илаина ны манао ны дроссель аноланны сисины, ны саваивоны ны изай сомары лацака таминьны воалоханы. Izany be mihena ny tahan’ny CO2 ao amin’ny setroka mandatsa-dranomaso. Fa, amin’ny lafiny iray hafa, nandritra ny CO2 на холостом ходу ambaratonga sisa izany, satria ny asa eo карбюратор toerana misy anao fomba «Solex» 21083. fitaovana ihany fa lasa toy ny mifangaro dia zaraina mitovy kokoa. Ары азонао ны ласанцы тахиры, на изаны аза кели. Ny ambony indrindra dia afaka hahatratra ny fampihenana ny fanjifana lasantsy roa isan-jato.Rehefa avy Nikosokosoka диффузоры tena mba hampihenana ny fatiantoka eo amin’ny aerodynamics. Mazava ho azy, mba hahazoana ny vokany ambony indrindra, dia ilaina ny mandamina azy ireo saika amin’ny fitaratra. Ио фанициана, изай ханацарана ны «Солекс» карбюратор фамолаволана. Аминны лафины ирай, нью пой хэри рафитра фамациан миовава бе, на диа цы Тюнинг нью фиасанный царя. На изаны аза, в дренаж те-ханицы ный карбюратор «Солекс 21083».

фамаранана

Ho famaranana, dia tiako ny fintinina izay rehetra voalaza etsy ambony.Ao amin’ny fiara dia tsara mba hadio ny solika sy ny rivotra rafitra famatsiana. Мба ханаована изаны, диа ампы ханова ны сивана ара-потоана ны ласанцы сы ны ривотра. Koa dia tokony homarihina fa anaovan’ireo maotera be loatra — dia ny mampitombo ny mety izay manomboka miditra amin’ny сапун, загрязнение ao amin’ny efi-trano карбюратор. Raha ny maotera eo amin’ny fiara mila fanamboarana, ataovy izany. Раха цы мисы фомба мисинтона изаны эны, лахины факана херинаратра ави аминьны ривотра изаны сивана бризер содина.Картер Hazavao azy eo, ny entona tsy namela ny famatsiana solika rafitra. Saingy mbola tsy ilaina ny hanemotra ny fanatanterahana ny fanamboarana lehibe. Ao ny dingana tena mila hanatanteraka fanamboarana sy ny kofehy mifamatotra Fanamboarana rehetra. Цы иилаина ны ханова ны форсунки карбюратор «Солекс 21083» ао аминьны нанарака ны маотера раха михазаказака аминьны аина.

устройство, настройка и настройка

В статье вы узнаете, как осуществляется регулировка карбюратора «Солекс 21083».Выполнить эту работу можно достаточно быстро. Если, конечно, вы не собираетесь проводить доработку (тюнинг) системы впрыска топлива. Стоит отметить, что карбюратор является основой системы питания, именно с его помощью производится правильное смесеобразование для последующей подачи в цилиндры мотора. И от того, насколько хорошо работает это устройство, зависит техническое состояние всего автомобиля. Что касается карбюраторов 21083, то это очень надежные устройства, способные служить без тюнинга длительное время.При условии, что их режим работы близок к идеальному.

Основная информация

Карбюраторы «Солекс» разные, но по сути базовая конструкция устанавливается на ВАЗ-21083. В нем используются минимальные сечения диффузоров. Стоит отметить, что такие карбюраторы можно использовать только на автомобилях, объем которых не более полутора литров. Также следует отметить, что этот карбюратор можно устанавливать не только на двигатель ВАЗ-2108 и ему подобные, но и на двигатели автомобилей серии «классика».На них легко устанавливается карбюратор «Солекс 21083». Схема этого устройства приведена в статье.

«Солекс» как предмет для тюнинга

Очень большой простор для бингофантазии, если вы собираетесь заняться тюнингом системы впрыска. Можно наметать карбюратор под диффузоры другого диаметра. Что касается установки на моторы, объем которых более полутора литров, то делать это не рекомендуется, так как при высокой частоте вращения коленчатого вала он не способен нормально работать.И регулировка карбюратора «Солекс 21083» не поможет, так как он не предназначен для двигателей с большим объемом. Также следует отметить, что карбюратор восьмерки делает бедную смесь. Поэтому при установке на другие моторы потребуется выполнить подбор жиклеров, а также их замену.

Начало регулировки

Обратите внимание, что регулировка карбюратора «Солекс 21083» начинается с регулировки минимального уровня в поплавковой камере. Чтобы правильно выполнить эту процедуру, вам понадобится специальный шаблон.Положение поплавков должно быть на определенном расстоянии от крышки. После этого можно приступать к настройке оборотов холостого хода. Для этого необходимо полностью закрутить винт, регулирующий качество смеси. Затем открутите его на пять-шесть оборотов. После этого необходимо открутить винт, регулирующий количество смеси, добиваясь исчезновения разрежения в трубке, соединяющей карбюратор и распределитель зажигания. Далее нужно резко нажать на педаль газа, чтобы проверить, сможет ли двигатель работать на переходных режимах, если так настроен карбюратор Солекс 21083.Схема элементов и узлов этого устройства приведена в статье.

Регулировка холостого хода

Тогда обратите внимание на тахометр. Должно быть около 800 оборотов. Если больше, то нужно винтом количества уменьшать обороты, закручивая его. В этом же случае при частоте вращения ниже 800 об/мин необходимо подкручивать винт качества смеси до нормализации работы двигателя. Но на этом регулировка карбюратора «Солекс 21083» не закончена. Ваша задача максимально обеднить рабочую топливовоздушную смесь.Учтите, что при вкручивании винта смесь становится бедной. Следовательно, это отражается на уровне CO2. Теперь нужно накрутить сумму для достижения нормальной скорости. Если речь идет о теплом режиме года, то его следует выставлять в пределах 800-900 об/мин. Зимой лучше увеличить это значение примерно на 100 оборотов.

Подбор и установка жиклеров

Вот и все, настройка карбюратора «Солекс 21083», теперь можно поговорить еще об одном важном моменте.Для карбюратора ВАЗ-2108 нужно подобрать жиклеры, и обязательно учитывать объем двигателя. Чем больше этот показатель, тем меньше должно быть струй. Причина этого в том, что при большем объеме происходит увеличение количества воздуха, проходящего через диффузор. Следовательно, это накладывает свой отпечаток на расход бензина. Чтобы правильно подобрать на карбюратор «Солекс» жиклеры, необходимо придерживаться определенного алгоритма.

В первую очередь рекомендуется выбирать бензореактивные двигатели.Только после них необходимо произвести отбор воздуха. И в первую очередь подборка этих устройств для основной камеры, после — для второстепенной. Обратите внимание, что форсунки нельзя чистить металлическими предметами. В противном случае они станут бесполезными. Если вы решили установить новый карбюратор «Солекс 21083» (его цена около 3000 рублей), обязательно проведите регулировку с помощью специального оборудования.

Доработки карбюратора

Очень часто тюнинг карбюраторов заканчивается повышением эффективности этого механизма.В частности, очень часто автолюбители снимают электропривод для работы на холостом ходу. Конечно, в этом случае происходит увеличение расхода бензина примерно на 5 процентов. Зато увеличивается общая мощность двигателя. Также может помочь установка игольчатого клапана другой конструкции и выбор уровня бензина в поплавковой камере. Делая это, можно уменьшить вероятность того, что топливно-воздушная смесь будет слишком бедной в режиме большой мощности. А также использование игольчатого клапана из резины, позволяет поддерживать уровень бензина максимально стабильным.Также можно заменить форсунки карбюратора «Солекс 21083», это увеличит мощность. Правда, вырастет и расход бензина.

Более серьезные доработки

В карбюраторах автомобилей ВАЗ очень часто производят «подпиливание» дроссельной заслонки. Для этого в дроссельной заслонке необходимо сделать отверстия, диаметр которых несколько меньше, чем был изначально. Это значительно снижает уровень СО2 в выхлопных газах. Но, с другой стороны, при работе на холостом ходу уровень СО2 остается прежним, т.к. карбюратор «Солекс» 21083 работает по умолчанию.Устройство его только становится таким, чтобы смесь распределялась более равномерно. И вы получаете экономию на бензине, пусть и незначительную. Максимально можно добиться снижения расхода бензина на два процента. После полировки диффузоров реально добиться снижения аэродинамических потерь. Конечно, чтобы добиться максимального эффекта, необходимо отполировать их чуть ли не до зеркала. Это доработка, которая улучшит конструкцию карбюратора «Солекс». С другой стороны, этот элемент системы питания работает очень стабильно, даже без настройки функционирует отлично.Правда, иногда требуется регулировка карбюратора «Солекс 21083».

Заключение

В заключение хотелось бы подвести итог всему сказанному выше. На автомобилях желательно содержать в чистоте топливную систему и подачу воздуха. Для этого достаточно своевременно менять фильтры бензина и воздуха. Также следует отметить, что чрезмерный износ двигателя – это увеличение вероятности того, что через сапун нагар начнет проникать в камеру карбюратора.
