Вода / тосол / антифриз попадает в моторное масло — причины и последствия

Вода или тосол в моторном масле: в картере двигателя — вода под маслом или вместо масла белая эмульсия? Разбираемся в причинах и последствиях

Присутствие воды или охлаждающей жидкости / антифриза / тосола в масле двигателя проявляется в 2х видах:

1 — внизу картера двигателя под маслом находится вода (очень редкий случай),

2 — масло в картере приобретает вид белой эмульсии.

В любом случае — двигатель эксплуатировать нельзя до устранения причин.

Для начала разберемся в том, что может содержаться в масле двигателя и чем эти посторонние  вещества отличаются между собой, далее — каким образом это проявляется, по каким причинам они попадают в моторное масло и как эту проблему устранить.

Тосол, охлаждающая жидкость, антифриз, вода в моторном масле — фразы, которые часто используют водители / машинисты, когда уровень масла в двигателе увеличивается или просматривается следующая картина: внизу картера двигателя под маслом находится прозрачная жидкость или вместо масла в картере двигателя — белая эмульсия.

Тосол — название антифриза, разработанного для автомобилей ВАЗ. Торговая марка «Тосол» не была зарегистрирована, поэтому ее применяют многие отечественные изготовители охлаждающих жидкостей. Название возникло так: первые 3 буквы взяли из названия отдела, где он был изготовлен: «Технология Органического Синтеза». А окончание «ол» пришло из химической промышленности и указывает на принадлежность продукции к спиртам. В итоге, появился ТОСОЛ, который предназначался для первых автомобилей ЖИГУЛЕЙ. Со временем название из аббревиатуры (ТОСОЛ) превратилось в нарицательное — так автолюбители стали называть любые охлаждающие жидкости. Не стоит поддаваться заблуждению, что для отечественных машин предназначен тосол, а для иномарок — антифриз.

 Антифризы — охлаждающие жидкости для системы охлаждения машины , не замерзающие при низкой температуре. Состоят из двухатомного спирта — этиленгликоля (65%), воды (35%) и антикоррозионных присадок, которые химики называют ингибиторами — замедлителями коррозии. Изготовители дают им собственные имена («Тосол», «Лена»,…) или указывают температуру их замерзания (ОЖ-40). Основой антифриза служит гликольно-водная смесь, от которой зависят: способность антифриза не замерзать при низких температурах, его удельная теплоемкость, вязкость и воздействие на резину. Ее водный раствор агрессивен к материалам деталей системы охлаждения (стали, чугуну, алюминию, меди, латуни, припою), поэтому в охлаждающую жидкость добавляют комплекс присадок: противокоррозионных (ингибиторов), антивспенивающих и стабилизирующих. Антифриза в системе охлаждения может стать меньше из-за испарения из него воды или при утечках (негерметичности системы). В первом случае нужно доливать дистиллированную, а если ее нет — прокипяченную (около 30 мин) воду. Во втором — охлаждающую жидкость той же марки.

Некоторые охлаждающие жидкости, произведенные разными изготовителями по одним техническим условиям, смешивать допустимо, однако если номера ТУ неодинаковы, антифризы часто несовместимы — компоненты комплексов присадок могут прореагировать друг с другом и потерять свои полезные свойства. Поэтому в безвыходном положении лучше долить воды, а потом — заменить всю жидкость.

РЕКОМЕНДАЦИИ ПО РЕМОНТУ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОТЫСКАНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ

КАКОЙ ЛУЧШИЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ?

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

БОЛЬШЕ ПОЛЕЗНОЙ ИНФОРМАЦИИ ОТ ТЕХНОАКТИВ ИНВЕСТ

Внизу картера двигателя под маслом находится вода

Одна из самых распространенных причин — при снятии с двигателя головки блока забыли слить воду из системы охлаждения и она попала в картер. Можно ли как-то отделить воду от еще свежего масла?

В данной ситуации можно обойтись и без замены масла, правда, при условии, что двигатель не заводился. У него намного меньшая по сравнению с водой плотность, и поскольку двигатель со снятой головкой вы не заводили, образовавшийся в картере неперемешанный коктейль можно разделить на составляющие без ущерба для свойств смазочного материала.

Сначала следует слить содержимое поддона через его нижнюю пробку. Полученную жидкость поместите в прозрачную емкость, лучше узкую и высокую – в пластиковую бутылку с ровным дном, стеклянную банку. Довольно скоро более тяжелая вода осядет, а все масло останется наверху. Когда линия раздела двух жидкостей окончательно сформируется, воду из-под масла нужно удалить. Ее можно «высосать» с помощью шприца (подойдет и крупный медицинский), через пропущенную сквозь слой масла гибкую трубку (например, от капельницы) или спустить, пробив дырку в дне сосуда.

Сразу заливать такое масло в двигатель нежелательно, так как на стенках сосуда по всей его высоте могут остаться небольшие пузырьки воды. Они опустятся на дно не раньше, чем через сутки. После этого операцию вытяжки воды следует повторить или, поскольку ее осталось немного, просто оставить на дне, аккуратно перелив масло в другую емкость.

РЕКОМЕНДАЦИИ ПО РЕМОНТУ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОТЫСКАНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Масло в картере приобретает вид белой эмульсии

Есть несколько способов определить воду в масле, все они применим практически ко всем видам смазочных материалов. Для начала, определимся, откуда берется вода в системе смазки двигателя

Признаки воды в масле

Итак, начнем с того, что двигатель все-таки неисправен, и жидкость попадает туда не по своей воле. Есть несколько признаков, по которым это можно узнать:

• Убывание антифриза. Первое, что надо проверить при таких подозрениях – это уровень охлаждающей жидкости. Постепенное уменьшение объема охлаждающей жидкости — это еще не страшно и может указывать как на наличие пробоя в прокладке, так и на утечку в мостах соединения магистрали или на микротрещины в шлангах. Обмен тосола и масла может происходить и в теплообменнике вследствие нарушения герметичности.
• Измененный оттенок масла. Тут все не так просто, потому что такие вещи можно рассмотреть только «набитым» глазом. С другой стороны, не трудно увидеть, что масло становится как бы ржавым. Дело в том, что детали при наличии воды окисляются, и масле на самом деле присутствует ржавчина.
• Белый налет на щупе. В таком случае доля воды в масле уже достаточно велика. Тут даже не желательно запускать двигатель, наверное, не надо объяснять почему.
• Масло из двигателя «стреляется» при его кипячении в металлической емкости. Если воды нет, то масло будет просто дымиться.
• Меняется цвет и насыщенность выхлопных газов, они становятся белого цвета и клубятся густым паром, зимой именно этот пар и сбивает водителей с толка – попробуй, определи, тосол попал в масло или это от мороза.

РЕКОМЕНДАЦИИ ПО РЕМОНТУ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОТЫСКАНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Причины, по которым вода или антифриз попадает в масло

• Негерметичная прокладка блока цилиндров
  Часто такое явление называют как «прогар» прокладки и такой «пробой» может быть направлен как во вне, так и внутрь блока. Диагностика Когда прокладка ГБЦ (головка блока цилиндров) прогорает в сторону моторного отсека, то место утечки тосола или другой жидкости из системы охлаждения, легко можно определить по потеку. Это при условии, что за двигателем установлен присмотр и его регулярно моют. Особенно культурные водители для быстрого выявления мест утечек различных жидкостей, циркулирующих в движке, красят его в термостойкую серебрянку и регулярно моют сам двигатель. На серебрянке все утечки определяются моментально, что позволяет быстро устранить неисправность. Конечно, на грязном двигателе что-то быстро определить невозможно. Но свежее выдавливание тосола из-под головки увидеть шанс есть. Но прокладка может не только прогореть, но и выгореть изнутри блока и тогда тосол действительно пойдет в масло. Определить такую неисправность тяжело, но возможно, если ежедневно осматривать машину и присматриваться ко всем изменениям в его работе.

Эксплуатация машины – это очень агрессивные условия для работы двигателя. Постоянные вибрации, качество топлива, влажность входящего воздуха и еще огромный список причин, по которым может отказать мотор. Однако, сначала посмотрим, как вода попадает в масло.

Как уже говорилось выше, одним из признаков является убывание охлаждающей жидкости. Если это так, то есть несколько вариантов:

• Негерметичность головки блока цилиндров. Бывает так, что прокладку «пробивает» сопровождается это характерным свистом, поэтому диагностике поддается достаточно легко.
• Негерметичность патрубков. Тоже распространенная проблема, но мест, где охлаждающая жидкость соприкасается с маслом достаточно мало. Тоже легко определить. Возможна утечка в мостах соединения магистрали или через микротрещины в шлангах.
• Обмен охлаждающей жидкости и масла может происходить и в теплообменнике вследствие нарушения герметичности.
• Трещина в «рубашке» двигателя. Тут уже ничем не поможешь, такие детали нужно только менять.

Но бывает и так, что вода в масле – это не следствие неисправности, а естественный ход вещей. Зачастую проявляется это при коротких поездках, особенно зимой, а и летом не все так гладко. Итак, посмотрим на каждое время года отдельно.

РЕКОМЕНДАЦИИ ПО РЕМОНТУ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОТЫСКАНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Эксплуатация зимой

Проблема зимы заключается в низкой внешней температуре. Двигатель запустили, прогрели, выполнили техникой определенную работу, вернулись и поставили технику. Пожалуй, это самый распространенный сценарий использования техники для собственных нужд.

Так, вот, над уровнем масла в двигателе есть свободное пространство, которое заполнено воздухом. Неважно, откуда он там, просто он есть. Но при этом его влажность, как правило, выше, чем во внешней среде, потому что масло покрывает все внутренние части. А в нем применяются так называемые эстеры, они призваны сыграть роль, своего рода, силикона, дабы сохранить смазывающие свойства. Так вот эти самые эстеры очень гигроскопичны. Это значит, что они впитывают в себя влагу. Таким образом, со временем, влажность воздуха в картере двигателя достигает 90 процентов.

Так вот, мы прогрели двигатель, эта влага начинает испаряться со стенок, а после остывания становится конденсатом, который постепенно стекает вниз, то есть в поддон картера, в масло. Как уже говорилось, основная проблема – это низкая температура «за бортом», а значит, картерный конденсат набирается быстрее. Ситуация особенно усугубляется при износе поршневой группы.

Дело в том, что циркуляция одного и того же количества воды в картере не так критична, как постоянное пополнение. Картерные газы, которые прорываются через поршневые кольца, так же имеют некоторое количество влаги, а значит общая концентрация возрастает.

Эксплуатация летом

Летом, как может показаться, нет такой болезни, потому что перепадов температур нет. На самом деле, частично это так. Но есть другая проблема. А заключается она в том, что влажность воздуха в летнее время значительно выше, а значит вода в картере набирается быстрее. Теперь посмотрим в общем. Изначально нормальным является количество воды в масле в количестве до 5 граммов на 1 литр (0,5%).
Именно таким оно продается в магазине. Если норма превышена, партия отправляется в брак. С одного кубометра воздуха при температуре 90 градусов (рабочая температура) осядет порядка 500 граммов воды.

Средний объем воздуха в картере составляет примерно 20 литров. Это значит, что при влажности в 60% двигатель получит около 6 граммов при одном остывании. Возьмем средний объем масла в двигателе 6 литров. Итого получим концентрацию воды в масле 0,01%. Это средние цифры. В году 365 дней, соответственно, двигатель получит дозу влаги в размере 0,365%. Не включаем сюда дни с повышенной влажностью. Таким образом, вода в масле может появиться просто от времени.



РЕКОМЕНДАЦИИ ПО РЕМОНТУ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОТЫСКАНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ

КАКОЙ ЛУЧШИЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ?

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

БОЛЬШЕ ПОЛЕЗНОЙ ИНФОРМАЦИИ ОТ ТЕХНОАКТИВ ИНВЕСТ



Последствия попадания охлаждающей жидкости или воды в масло двигателя

Когда вопрос касается только охлаждающей жидкости, то вовремя обнаруженное его попадание в масло не вызовет серьезных или необратимых процессов с остальными системами двигателя. Хуже сложится ситуация, когда в системе антифриз разбавленный водой.

В таком случае от двигателя можно ожидать всего, вплоть до перегрева и деформации ГБЦ. В антифризе присутствует такое вещество, которое называется этиленгликоль. По своему воздействию на двигатель оно опаснее воды, и вот почему: антифриз соединяясь с маслом, образует на стенках маслопроводов и каналов отложения, что снижает объем пропускаемой жидкости и забивает фильтры; этиленгликоль вступая в реакцию с компонентами масла создает твердые фракции, которые имеют характеристика абразивных материалов и увеличивают степень и скорость износа подшипников. Как видно из вышеприведенной информации, причины, почему охлаждающая жидкость в масле появляется, не многочисленны, но последствия их могут иметь катастрофическое воздействие на двигатель. Это лишний раз доказывает, как важен ежедневный визуальный осмотр всех доступных агрегатов и оборудования, а также регулярное обслуживание машины. Необходим контроль не только уровня масла, но и уровня жидкости охлаждения. Лишние 5 минут утреннего осмотра могут сберечь тысячи гривен потраченные на ремонт.

РЕКОМЕНДАЦИИ ПО РЕМОНТУ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОТЫСКАНИЕ НЕИСПРАВНОСТЕЙ ДВИГАТЕЛЕЙ И СПОСОБЫ ИХ УСТРАНЕНИЯ

КАКОЙ ЛУЧШИЙ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ?

КАТАЛОГ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ДВИГАТЕЛЕЙ

БОЛЬШЕ ПОЛЕЗНОЙ ИНФОРМАЦИИ ОТ ТЕХНОАКТИВ ИНВЕСТ


ОЗНАКОМИТЬСЯ С БРЕНДАМИ ПРОИЗВОДИТЕЛЕЙ СПЕЦТЕХНИКИ И ЗАПЧАСТЕЙ


ПЕРЕЙТИ К ВЫБОРУ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ

ПЕРЕЙТИ К ВЫБОРУ ДЕТАЛЕЙ ДВИГАТЕЛЯ

ПЕРЕЙТИ К ВЫБОРУ СПЕЦТЕХНИКИ


ОФОРМИТЬ ЗАЯВКУ НА ПОИСК ЗАПЧАСТЕЙ

ЗАДАТЬ ВОПРОС МЕНЕДЖЕРУ





Сливная пробка охлаждающей жидкости на блоке двигателя

Главная » Блог » Сливная пробка охлаждающей жидкости на блоке двигателя

Как слить антифриз с блока двигателя

В процессе эксплуатации автомобиля иногда требуется сливать антифриз с блока двигателя.

Несмотря на кажущуюся простоту данной процедуры, для проведения правильного слива антифриза необходимо строго выполнить комплекс работ для полного удаления охлаждающей жидкости с блока двигателя, радиатора и патрубков.

Частые ситуации при которых требуется замена охлаждающей жидкости

Основные ситуации, при которых необходима замена ОЖ:

1. Потеря антифризом своих эксплуатационных свойств

В процессе эксплуатации автомобиля в результате процессов оксидации, резких перепадов температур, испарения свойства ОЖ со временем меняются. Гарантируемый ресурс антифриза обычно составляет не более 3-х лет эксплуатации. После этого срока эксплуатации требуется производить замену охлаждающей жидкости.

2. Разбавление антифриза водой или иной жидкостью в экстренных ситуациях

Иногда в результате вскипания охлаждающей жидкости, проведения мелких ремонтных работ возникает необходимость оперативной доливки антифриза, а подходящей жидкости под рукой не находится. Во многих случаях водители используют для этих целей воду или охлаждающую жидкость другой марки. После чего требуется полная замена антифриза.

3. Проведение ремонтных работ

Если в процессе ремонта необходим слив охлаждающей жидкости, желательно для повторной заливки использовать свежую ОЖ, особенно, если срок эксплуатации предыдущей превышает 2 года. В таком случае необходимо полностью удалить старый антифриз, для того чтобы он не смешивался с новой жидкостью, ухудшая ее эксплуатационные свойства.

Как полностью слить антифриз с блока двигателя

Во многих автомобилях слив антифриза следует производить в несколько этапов. Дело в том, что система охлаждения двигателя, в которой циркулирует охлаждающая жидкость, имеет много полостей, которые разделены своеобразными сообщающимися сосудами: патрубки, вентили, радиаторы (двигателя и печки), блок двигателя, термостат и другие.

Произведя слив жидкости из одной полости, нет гарантии, что она полностью удалилась из других резервуаров. Технологически наиболее низкие резервуары, в которых циркулирует антифриз, расположены в радиаторе системы охлаждения и блоке двигателя.

Большинство конструкций радиаторов системы охлаждения предусматривают специальный кран для слива охлаждающей жидкости. В блоке двигателя такой кран не предусмотрен. Его функцию выполняет сливная пробка. Она расположена на блоке двигателя.

В процессе эксплуатации автомобиля блок покрывается слоем пыли и загрязнений различного характера. Найти сливную пробку охлаждающей жидкости на блоке двигателя иногда проблематично. Для этого следует воспользоваться руководством по ремонту и эксплуатации автомобиля.

Для полного слива охлаждающей жидкости из блока двигателя требуется:

1. Расположить автомобиль на ровной поверхности.

2. Прогреть двигатель до рабочей температуры, чтобы сработал термостат. Дать ему остыть не менее получаса. Летом данную операцию можно пропустить.

3. Если двигатель авто горячий, необходимо дать ему остыть не менее получаса.

Слив ОЖ при горячем двигателе запрещен.

4. Открыть пробку расширительного бачка охлаждающей жидкости.

На некоторых автомобилях для облегчения процедуры слива антифриза предусмотрены верхние пробки слива. Они создают приток воздуха, увеличивая скорость слива.

Если такие пробки имеются на вашем авто, необходимо их открыть.

5. Открутить вентиль для слива радиатора. При его отсутствии можно отсоединить патрубок, ведущий к нижней части радиатора. При этом следует соблюдать осторожность, поскольку антифриз находится в нагретом состоянии.

6. Слить охлаждающую жидкость из радиатора и патрубков по максимуму в заранее подготовленную емкость.

7. Открутить сливную пробку блока.

8. Слить в емкость антифриз из блока двигателя. Для полного удаления жидкости можно покачать авто, поддомкратить с разных сторон.

9. После проведения перечисленных операций антифриз может удалиться не полностью. Для удаления остатков ОЖ из охлаждающей «рубашки» блока можно завести на пару минут двигатель.

Под давлением, создаваемым помпой, остатки будут удаляться из системы.

10. Желательно после слива промыть блок двигателя дистиллированной водой перед заправкой новой ОЖ.

11. После слива антифриза необходимо помыть руки с мылом, так как он является вредным химическим веществом.

Как найти сливную пробку охлаждающей жидкости на блоке двигателя

Если проблема слива антифриза возникла в пути либо далеко от места стоянки либо предполагаемого ремонта, можно воспользоваться следующими советами по поиску сливной пробки:

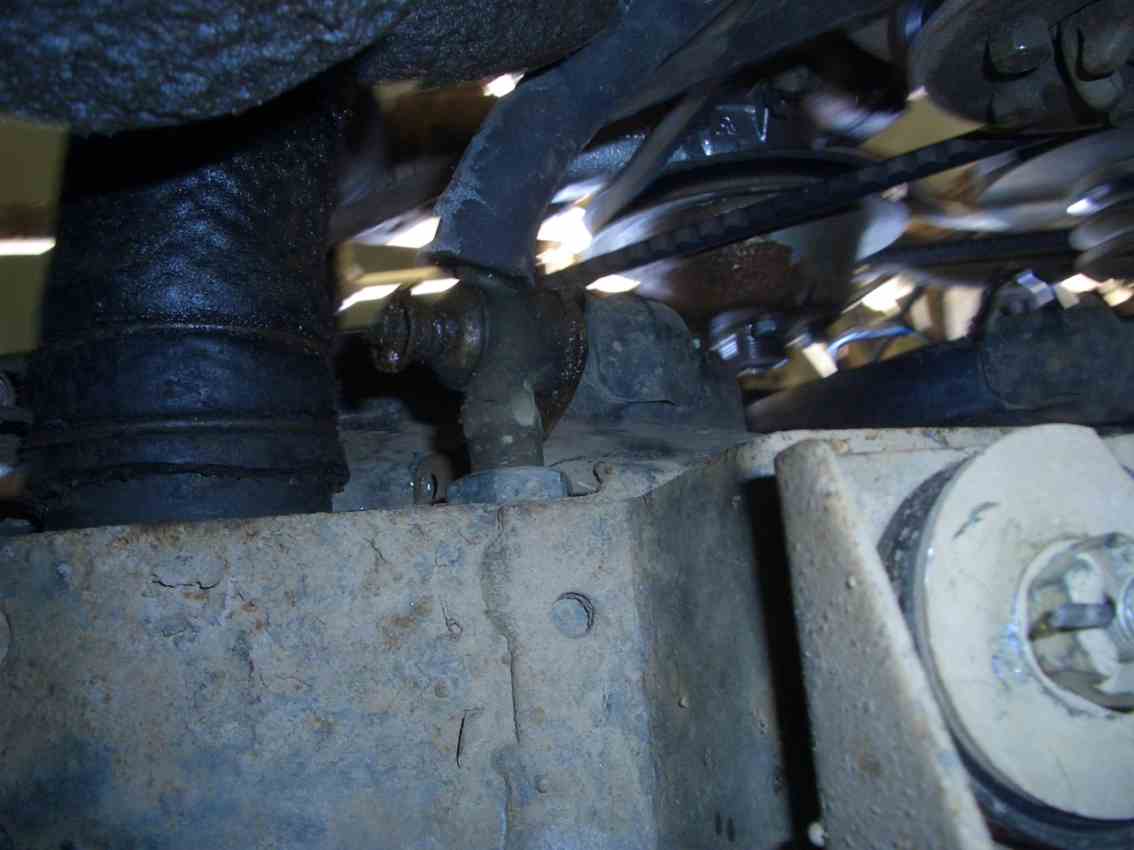

• пробка расположена в нижней боковой части блока двигателя на ровной поверхности;

• головка пробки обычно выполнена под ключ на 14, 15,16 либо 17;

• под сливной пробкой отсутствуют иные элементы крепежа, скобы, другие устройства, она не до конца закручена в блок, имеет специальную резьбу;

• часто пробка выполнена из бронзы для уменьшения процессов коррозии.

Видео — где находится сливная пробка охлаждающей жидкости на блоке двигателя SsangYong Actyon:

Советы

Конструктивные особенности различных моделей автомобилей предполагают различные рекомендации по организации технологического процесса слива охлаждающей жидкости. В некоторых случаях эту процедуру лучше производить на эстакаде или подъемнике, либо используя поддомкрачивание с одной стороны.

Общие рекомендации:

• всегда используйте емкость для слива отработанного антифриза, не допускайте его попадания на землю, асфальт, другие поверхности. Помните, любая охлаждающая жидкость промышленного изготовления содержит вредные для здоровья человека и окружающей среды вещества;

• отработанный антифриз лучше утилизировать промышленным способом. Его также можно использовать для смешивания с жидкостью систем отопления частных строений, если расширительный бачок установлен в хорошо проветриваемых помещениях;

• при попадании ОЖ на открытые участки тела, требуется немедленно их вымыть с использованием моющих средств;
