Ремонт автомобиля луаз 969м своими руками

Самое подробное описание: ремонт автомобиля луаз 969м своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

В этой статье мы поговорим о таком автомобиле, как ЛуАЗ-969м. Это легкий внедорожник, производство которого началось в очень далеком 1975 году. Тогда это было действительно удачное приобретение, особенно для сельского жителя, потому как, несмотря на свою несуразную внешность, автомобиль прилично справляется со всеми ухабами и препятствиями. Кроме того, автомобиль неприхотлив ни к топливу, ни к маслу, абсолютно ни к чему. На данный, момент встретить этот «джипик» на дорогах практически нереально, однако, тюнинг ЛуАЗ 969м, как и любого другого внедорожника, получил очень широкое распространение. Для начала посмотрим, чем же не устраивает владельцев штатная комплектация.

Большинство людей считает, что любой советский автомобиль – это зло, которого нужно бояться и обходить его стороной.

На самом же деле, небольшой, ну, иногда чуть больше чем небольшой, список доработок сможет сделать из этого творения достойный автомобиль. Посмотрим, что же стало причинами такого «предвзятого отношения».

  • Он очень прожорливый. Для того чтобы проехать сто километров по идеально ровной трассе, придется сжечь минимум 14 литров бензина, и это при объеме 1,2 литра.
  • Воздушное охлаждение. Из-за этого он очень шумный, а так же плохо переносит высокие обороты, которые приходится поддерживать при преодолении препятствия. Как следствие – перегрев, однако, это достаточно редкое явление.
  • Малая мощность. Даже при таких характеристиках 40 лошадок для 1,2 литрового мотора – это просто смешно, отсюда и такой расход, исправление этой проблемы мы рассмотрим чуть позже.
  • Карбюратор, который постоянно просто льет топливо в цилиндры. Это отрицательно сказывается как на работе, так и на запуске двигателя, особенно на холодном.
  • Отнесем это к силовой установке, поскольку редукторы на каждом колесе – это трансмиссия. Честно сказать, трудно придумать что-то более ненадежное, потому что ресурс данного узла не превышает и 80 000 километров.

Нет видео.

Видео (кликните для воспроизведения).
  • Высокопрофильная резина, которая способствует раскачиванию на дороге, от этого управляемость очень сильно страдает. Сюда же можно отнести и ширину покрышек 16,5 см, что очень мало. Естественно, преодолевать какую-то грязь или снег на ней практически нереально. Да, еще один момент – это диаметр дисков 15 дюймов. На неровностях за это надо сказать спасибо, но разгон очень уж не радует.
  • Огромный люфт рулевого колеса. Здесь установлен червячный механизм. Порой возникает такое чувство, что его собирали из того, что было на заводе в тот момент.
  • Сложность рулевого управления. В сумме здесь 8 тяг, каждая из которых имеет по 2 шаровых наконечника, итого – огромный люфт, а так же постоянное обслуживание, решение проблемы – только качественные детали, либо самостоятельно изготовление шаровых опор на токарном станке.
  • Маленькие колесные арки и малый ход подвески, поскольку она выполнена на рычагах.
  • Маленькие сидения, низкие, которые не позволяют посмотреть на дорогу рядом с автомобилем, разве что если ваш рост подходит к 2 метрам, но тогда возникнут проблемы с потолком.
  • Бензиновая печка. Этот момент некоторым нравится, но большинство не в восторге.
  • Низкая шумка и теплоизоляция, которой практически нет.

Пожалуй, на этом все. Есть еще мелкие недочеты, но спишем их на то, что идеального автомобиля не существовало, и он никогда не будет существовать.

Начнем с того, что надо дорабатывать двигатель. Причины названы, осталось их устранить. Забежим чуть вперед и скажем, что кто-то дорабатывает штатный мотор, а кто-то меняет его на ВАЗовский. Мы рассмотрим каждый из вариантов отдельно.

Тюнинг двигателя ЛуАЗ 969м прежде всего направлен на повышение надежности и на снижение расхода топлива. Поэтому есть четкий список мероприятий, применимых не только к этому мотору, но и к любому другому.

  • Установка другого карбюратора. В продаже имеются переходники на ДААЗ 2105. это не только поможет увеличить надежность двигателя при холодных пусках, но и снизит расход топлива, но немного. Кроме того, в случае поломки запчасти найти на него не составит труда.
  • Установка другого воздушного фильтра. Пожалуй, «фильтрующая кастрюля», как и у ВАЗов, не справляется со своими обязанностями. А двигателю надо «дышать полной грудью».
  • Шлифовка головок блока цилиндров. Как известно, МеМЗ 968М имеет V-образный двигатель, поэтому действия придется проводить с обеими головками. Для этого необходимо сточить посадочную плиту на 1-2 миллиметра. Засчет этого будут уменьшены камеры сгорания, а значит, увеличится степень сжатия, что, в свою очередь, приедет к значительному снижению расхода топлива.

Не стоит слишком усердствовать, потому что практика показала, что стачивание более 2,5 мм приводит к обрыванию шпилек крепления головок, настолько сильным становится взрыв. Штатная степень сжатия составляет 7,4, в то время как после шлифовки она вырастает до 9. это критическое значение, превышение которого приведет к повреждению двигателя, возможно даже к прогоранию поршней.

  • После шлифовки обязательно применение 92-го бензина, а значит, необходимо заменить поршневые кольца на более качественные. Кроме того, вырастет и температурный режим работы, поэтому надо задуматься о принудительном охлаждении.
  • Некоторые умельцы растачивают цилиндры под поршень 79 мм, от 2106, следовательно, объем возрастает до 1,3 литров. Мощность же в этом случае возрастает вплоть до 60 лошадиных сил.
  • Выхлопную систему целесообразно развести на 2 выхлопных трубы, что позволит более тонко настроить работу двигателя. Поскольку значительно улучшится вентиляция цилиндров

Пожалуй, на этом с двигателем все, больше и него ничего не получится добиться. Кроме того, все эти работы чреваты перегревом в самый неподходящий момент.

Итак, посмотрим, что же необходимо для того, чтобы установить под капот силовой агрегат от классики. Прежде всего, надо понимать, что его нужно установить в точности горизонтально, потому что иначе КПП не встанет на место, а первичный вал будет закусывать, что приведет к его обрезанию.

Вообще, немного тех, кто действительно занимался подобными переделками. Однако, те, кто это делал, в один голос твердят, что надо устанавливать двигатель от Нивы, то есть 1,7 литра. Да, мощность в 80 лошадок – это хорошо, но масса двигателя и навесного оборудования переваливает за 150 килограмм.

Один умелец, так сказать, Кулибин, нашел решение в двигателе от 21083, что решило проблему перевешивания. Кроме того, объем в 1,5 литра – самый оптимальный для такого легкого автомобиля. Так же надо отметит и сравнительную компактность 21083 относительно Нивовского силового агрегата. Да, есть некоторые предрассудки относительно ремня ГРМ, но это все сплетни и ложь, если все своевременно менять, то ничего не случается.

Нет видео.
Видео (кликните для воспроизведения).

Помимо всего этого, не будем забывать и о трансмиссии. Штатная КПП от 2108 прекрасно дружит с раздаткой от ЛуАЗа. Еще одно преимущество – это очень маленький картер двигателя, что очень сильно влияет на проходимость.

Как уже говорилось выше, подвеска автомобиля – полностью независимая, что значительно сокращает ее ход. Здесь есть одно кардинально решение – установка мостов, неразрезных мостов. Большинство посчитает, что это невозможно, однако, прецедентов очень много. В этом случае не желательно переносить основной привод назад, потому что проходимость переднего, как известно, в разы выше.

Многие делают лифт подвески, но это ненужно, потому что дорожный просвет и так переваливает за 28 сантиметров, особенно с двигателем 21083.

Внутри все придется ободрать, почистить от мастики и заново уложить изоляцию. Лучше использовать металлизированный материал, потому что он значительно более устойчив к коррозии. После этого необходимо тщательно заново промазать все соединения мастикой, типа «Кордон».

Выше уже говорилось неудобных сидениях. Которые, в принципе, можно заменить на абсолютно любые, придется только переварить крепления. Желательно приподнять их на 10-15 сантиметров, тогда посадка станет просто идеальной.

Обязательным мероприятием является усиление направляющих крыши. Иначе автомобиль рискует сложиться пополам на ухабах. Так же желательно заменить руль, потому что штатный имеет слишком тонкий обод, что чревато проскальзыванием пальцев. Да и вообще, если будет установлен мотор от ВАЗа, то это вкорне меняет и внутреннее убранство, но и решение с печкой. Почему? Потому что этот двигатель имеет водяное охлаждение, а значит, радиатор отопителя можно установить в салон, установить рядом вентилятор, после чего в салоне будет тепло.

В этом же случае желательно установить и панель от классики, либо от 2108. Это позволит разместить тахометр, который, надо сказать, очень важен. Кроме того, датчик температуры – это для владельцев ЛуАЗа новинка, так сказать, диковинка, к которой придется привыкать.

Подведем итоги. Итак, это автомобиль, который вызывает противоречивые чувства. С одной стороны – это действительно внедорожник, который заслуживает большего. С другой же – сделать из него действительно что-то стоящее без замены силового агрегата практически невозможно. Кроме того, найти запчасти на такой агрегат практически не представляется возможным, не говоря уж о редукторах. Тюнинг ЛуАЗ 969М фото показывают то, чего нельзя передать словами. Ведь обязательно надо рассказать миру о своем творении.

Модель Луаз 969м можно назвать первым удачным внедорожником советского производства даже несмотря на то, что заложенная при производстве концепция высокопроходимого и маневренного автомобиля провалилась из-за установки запорожского двигателя. В целом, этот автомобиль, начало выпуска которого датируется 1967 годом, показал себя с хорошей стороны, посмотрим, что еще можно с ним сделать.

В советские времена этот легкий внедорожник с небольшим по мощности двигателем отличали в первую очередь жесткая независимая подвеска, небольшая масса, передний привод и низкий центр тяжести автомобиля. Однако со временем все эти преимущества стали недостатками, так как время не стоит на месте, автомобильная промышленность развиваются, технологии растут – ездить на Луазе 969м с обычными характеристиками в современных условиях довольно непросто.

Сегодня грамотный тюнинг данной модели начинается с обновления двигателя. Штатный агрегат, который даже в 70-х годах прошлого столетия уже устарел, чаще всего заменяют более мощным и подходящим. В зависимости от финансовых возможностей это может быть либо новый агрегат от какой-либо из моделей ВАЗ, либо зарубежный аналог, например, от автомобилей Isuzu или Toyota. В первом случае идеальным вариантом будет установка 1,2 литрового двигателя от “копейки” ВАЗ 2101, правда, осуществить замену своими руками весьма проблематично. Необходимо также заменить трансмиссию автомобиля, придется выполнять и сварочные работы, ведь вазовский двигатель не идеально встает в кузов Луаза. Придется вытачивать шкивы, менять защиту двигателя и устанавливать новый генератор, так как штатный 40-амперный вариант совершенно не годен даже в случае установки вазовского мотора. Чип-тюнинг в данном случае невозможен ввиду отсутствия ЭБУ на модели Луаз 969.

После замены двигателя необходимо заменить сцепление, переделать подвеску, установить блокировку дифференциала, гидроусилитель рулевого управления и т. д.

Если вы решитесь на замену двигателя более мощным аналогом иностранного производства, изменений будет гораздо больше. Некоторые владельцы предпочитают устанавливать дизельную версию двигателей от старых внедорожников Toyota вместе с заменой рулевого управления с ГУР от тех же моделей. Для повышения проходимости нелишними будут замена днища автомобиля и усиление конструкции крыши. Днище делается из крепких стальных пластин, а крыша либо полностью срезается, либо устанавливается дополнительная опора. Лифтинг увеличит клиренс автомобиля, для него достаточно приобрести готовый лифт-комплект. Однако такие серьезные изменения при тюнинге лучше доверить специалистам в данной области, это позволит вам сэкономить время, нервы и денежные средства.

Угловатый кузов, чем-то напоминающий коробок со спичками, две торчащие передние фары – этот автомобиль практически лишен эстетики. Еще бы, ведь создавался он в первую очередь для военных целей. Но ничего не мешает владельцам данного автомобиля проявить фантазию и переделать Луаз в более “серьезный” городской автомобиль, либо внедорожник с высокой степенью проходимости.

В первом случае можно обратиться в тюнинг-ателье, но можно и воспользоваться специальными 3D программами, с помощью которых есть шанс создать действительно уникальный вид автомобиля. Если же вы решили сделать этот автомобиль более проходимым, то первым делом необходимо позаботиться об увеличении клиренса, замене штатных колес и установке внедорожного комплекта для тюнинга, в который входит стандартный набор внешнего оборудования.

Своими руками с помощью специальных инструментов можно установить лебедку в передний бампер, кенгурятник (необходимо позаботиться о правильном креплении, чтобы не усиливать нагрузку на переднюю часть кузова), багажник на крышу, защитные пороги, дополнительную оптику на крышу и усиленные бампера в передней и задней части. Все эти изменения, наряду с новым окрасом кузова, позволят существенно улучшить эстетический вид автомобиля и повысить его возможности на бездорожье.

Самым простым и удобным способом повысить комфорт является установка иной панели приборов – отлично подойдет торпедо от модели Volkswagen Golf 2. Благодаря небольшим размерам автомобиля нетрудно произвести своими руками и дополнительную шумоизоляцию салона, которая на данном автомобиле отсутствует вовсе. Для этого необходимо приобрести специальные шумоизоляционные материалы (вибропласт, моделин и т. д.), снять сидения и обшивку дверей, “вооружиться” инструментом и приступить к проклейке салона. Для удобства передвижения в зимнее время лучше установить в Луаз 969м дополнительный аккумулятор и генератор, к которым можно подсоединить новый обогреватель. Ну а для улучшения эстетическиого вида отлично подойдут такие аксессуары как чехлы на сидения, алюминиевые накладки на педали, фирменные коврики или перетяжка салона кожей или другим материалом.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

  • СТО ломят большие деньги за простую компьютерную диагностику
  • Чтобы узнать ошибку надо ехать к специалистам
  • В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327 , который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите.

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.


Сначала о причинах-почему именно дизель.
1. Не глохнет при попадании воды на него. Я имел печальный опыт форсирования преград на бензиновых двигателях, с остановом в самый ответственный момент, причем самый яркий случай это заглохший на морском пляже бензиновый Land-Cruiser-80. Мы отдыхали в ОАЭ, взяли на прокат этот джип, нашли песчанный пляж и зажигали вдоль кромки моря, есть видео, надо оцифровать как нить 🙂 В общем оживить «крузер» удалось лишь вылив поллитра воды из трамблера.

2. ЛуАЗ у меня имеет четкую тракторную ассоциацию, поэтому хотелось поставить дизельный двигатель.
1N уже ставили до меня, поэтому можно было опираться на чей-то опыт, поэтому 1N, а не приглянувшийся мне CD-17
Сейчас я смотрю на вещи уже несколько иначе, но тогда все виделось именно так.
В общем имелось: ЛуАЗ 969м 1990 г.в. замороженный на улице до температуры в -47, и двигатель 1N, снятый с машины, с автоматической КПП, не турбованый:


Эти два параметра совпали случайно, это был единственный 1N в городе, продаваемый на тот момент, но я радовался, потому, что от покупки турбованного на тот момент бы отказался. Почему? Я, также как и Андрей-24, шарахался тогда от турбованных двигателей, считая их крайне ненадежными, сейчас я смотрю на вещи иначе, но об этом после.


Затем была надрезана панель между мотоотсеком и салоном

Это сделано потому, что у 1N патрубки радиатора, радиатора отопителя и обратки системы питания расположены таким образом, что упираются как раз в эту панель в ЛуАЗе, на «родных» автомобилях двигатель установлен поперек.

Вот так теперь видно салон из мотоотсека:


на панели сверху видны фотографии установки Андрея, отпечатанные и использовавшиеся как образец.

Кроме того, в процессе недолгой эксплуатации(заездов во двор, перегона с места на место, заезда в гараж) было выявлено выбивание задней передачи. С целью устранения неисправности, КПП была вскрыта, произведена замена шестерни задней заднего хода.

Когда наконец приехала долгожданная переходная плита(за чертежи которой огромная благодарность Алексею Джигурде aka Terra_Inс), практически сразу ее примерили на двигатель:


и подсобрали силовой агрегат:

другой ракурс:

Проверяем работу вилки сцепления:

Особо хочу осветить один момент, упущенный на мой взгляд во всех предыдущих описаниях. Переходная плита спроектирована таким образом, что для крепления двигателя к ней используются штатные шпильки 969-го. Мы об этом не знали, и перерезали на ней резьбу, в результате пришлось заказывать новые шпильки 🙂 Дурная голова ногам покоя не дает.
Стартер у меня оказался не той конструкции, под которую разрабатывалась плита, поэтому ее пришлось «дорабатывать напильником», однако особых трудносей не возникло, сняли около 5мм, и стартер смог вместиться. Для установки стартера 1N также дорабатывался колокол коробки, подробнее об этом в отчете Андрея24.

Когда все было подогнано, КПП вернулась на свое место:


Установить двигатель было уже делом техники, длинная труба, в качестве рычага, стропы и все на месте:

вид снизу:

вот так виден двигатель из салона:

Для сращивания проводки 1N и ЛуАЗа был приглашен автоэлектрик, мне колупаться и разбираться во всей куче проводов было невтерпеж-уж очень хотелось наконец поехать 🙂 Понимаю, что неспортивно, но деваться было некуда. Отмечу лишь, что все соединения, сделанные электриком(скрутки) были мной терпеливо пропаяны, обработаны герметиком, упакованы в термоусадку, на всякий случай, вдруг купаться придется. Пучки проводов были собраны в жгуты, сверху одета японская гофра. Для подогрева свечей на панель приборов была выведена кнопка.
Родные провода аккумулятора были в крайней степени изношены, поэтому были куплены медные провода, заменены клеммы, места стыка с клеммами пропаяны, загерметизированы, упакованы в термоусадку.
Также был установлен блок предохранителей от какой-то иномарки.

Проблему представляет рулевая тяга, идущая от редуктора. Она упирается не только в масляный фильтр, но и в стартер. Решение мной было отложено, ввиду отсутствия расходного материала-утильных рулевых тяг, тяга была развернута на 180 градусов и встала на место:


Тросик газа был легко инсталлирован родной, ЛуАЗовский, времени ушло, на удивление, минут 15.

Воздушный фильтр понравился 41-го москвича, к нему можно пристыковать шноркель.

Родной бензопровод был демонтирован. вместо него, по временной схеме, через салон был пущен топливопровод снятый с Toyota LandCruiser Prado. На место почившего в бозе коммутатора, была установлена помпа ручной подкачки с топливным фильтром и датчиком воды:


от нее, уже для перестарховки, установлены еще два мелких сетчатых фильтра. Эта перестраховка вовсе не лишняя, поскольку очень часто попадаются некачественные топливные фильтры, из которых в топливную аппаратуру попадают части фильтрующего элемента, которые наметрво забивают сеточки на входе, в результате двигатель не развивает положенную мощность.

Радиатор был выбран от 8-ки. К нему были изготовлены оригинальные крепления и пристыкован вентилятор:

Радиатор разместился по ходу движения машины справа, встал под углом примерно в 45 градусов, теперь предстояло подвести к нему патрубки:


Заблаговременно купленная китайская печка заняла место в салоне, бардачок, к сожалению, пришлось демонтировать, радиаторный патрубок был развернут по методу Андрея24:

Сразу был проверен термостат, был выявлен его дефект(неполное закрывание), сразу же был заменен на новый, как заверил продавец-японский.

краник для печки подобрал от чего-то, чего уже не помню, да это и неважно, важно, что вписался хорошо, переносить скоро буду в моторный отсек.


Радиатор установлен, патрубки подведены, в качестве соединителей использовалась труба от старого пылесоса(очень хорошо подходит по диаметру) один из соединителей выполнен в виде тройника под трубку на 20мм, для установки расширительного бачка от 08-й модели, на следующем снимке макетируется уже он:

Далее устанавливался воздушный фильтр. С ним пришлось немного повозится- родная гибкая гофра была значительно шире, чем посадочное гнездо воздухозаборника 1N. Была взята родная пластиковая гофра, сверху вставлена 41-го, скреплено герметиком, получилось неплохо, за исключением одного-если резко надавить на педаль акселератора- мягкая гофра 41-го фильтра сплющивалась и закрывала доступ воздуха, в результате ЛуАЗ на полном ходу «замирал» с позорным писком 🙂 От такого побочного эффекта избавился вставив внутрь мягкой гофры кусок жесткой, пластиковой. Сечение патрубков не изменилось, и на газ наступать можно было уже без опасений.
Получилось вот такое подкапотное пространство:


Крепление воздушного фильтра было позже переделано, был установлен оригинальный кронштейн. фотографий пока нет.

Глушитель был подобран от УАЗ-Патриота, как самый маленький и приваривался-подгонялся по месту. установлен там же где стоял штатный.

После этого был произведен пробный выезд. Такие же ощущения я испытывал только один раз-когда после полугодового ремонта у меня поехал УАЗ-469, списаный моим отцом с предприятия. Поездка длиной в 2 км никаких дефектов не выявила, машина была загнана в гараж, для дальнейших доработок.

А доработки еще предстояли:

— доработка рулевой тяги
— замена глушителя(УАЗовский ожиданий не оправдал)
— доработка поддона двигателя и установка защиты.

В силу разных причин(семейные обстоятельства) вернуться к доработкам удалось только через 1.5 года.

Небольшая эксплуатация выявила течь сальника на передней крышке в двигателе, возившись с его заменой, заодно скинул и поддон. Переварили его компромиссным способом:


Почему компромиссным? Не стал сзади наваривать дополнительное место, как советую ставившие 1N до меня. Нашел еще один поддон и запасной блок к нему, буду переделывать его уже совсем кардинально.

Теперь между поддоном и защитой около 10 мм, правда на снимке этого не очень видно, но все таки:


Так выглядит установленный поддон:

а так установленная защита

С маслоприемником пришлось повозиться, резать его я не стал, уменьшил только лапки крепления и загнул так, чтобы он не упирался в поддон. Также пришлось подрезать барботажную платину.

Сколько заняло все времени? Ответ прост: будь у меня дети, которых можно было бы взять с собой в гараж или оставить одних дома- сделал бы все за пару недель. Будь через дорогу токарка, а в гараже сварочник- неделю, ну при наличии плиты, естественно. + Работы еще не закончены, вырываться в гараж чаще чем 1 раз в неделю и на дольше чем на 4-5 часов, ну никак не получается.

Инструкция по уходу за грузовым автомобилем АМО-3 в 2.5 тонны. 1932

Акт сдачи-приёмки этапа 1 от 19 декабря 2014

Акт сдачи-приёмки этапа 2.1 от 30 июня 2015

Акт сдачи-приёмки этапа 2 от 29 апреля 2015

Акт сдачи-приёмки этапа 3.1 от 18 декабря 2015

Акт сдачи-приёмки этапа 3 от 2 октября 2015

Дополнительное соглашение № 3 к государственному контракту ЕПМ-ОКР

Дополнительное соглашение № 1 к государственному контракту ЕПМ-ОКР

Дополнительное соглашение № 5 к государственному контракту ЕПМ-ОКР

Клиренс – повыше, колес ведущих и тяги на них – побольше, валы – покрепче, ну и шины позлее. Таким был и ЛуАЗ-969 – самый дешевый и бескомпромиссный внедорожник советского периода.

В определенных условиях – в провинции, среди охотников, рыбаков, фанатов оффроуда – машина востребована до сих пор. Но беда в том, что эти дожившие до наших дней «волынянки» уже предельно изношены – и это вдобавок к тому щедрому комплекту болячек, которыми наделили их от рождения создатели.

Поэтому активные эксплуатанты «ЛуАЗиков» сегодня всерьез дорабатывают своих полноприводных любимцев. Естественно, что больше всего таких живых машин осталось на их родине – в украинской глубинке, и на основе опыта тамошних жителей будет интересно понаблюдать, какие новые возможности получают сегодня практически раритетные машины.

Самое слабое место «ЛуАЗиков» – двигатель, причем слабое – во всех смыслах. 1,2-литровый мотор был вял и «физически» (40 л. с.), и в плане долговечности. И если первое благодаря толковой трансмиссии и малой массе (960 кг) ограничивало только максимальную скорость, то второе со временем просто не дает возможности эксплуатировать машину. Поэтому любой другой двигатель – уже счастье для завзятого фаната «волынянок».

Но вопрос трансплантации бензинового «сердца» для ЛуАЗа ох как непрост. Вроде и капот у него не самый короткий, но получается так, что двигатель висит впереди передней оси и всей трансмиссии (дает о себе знать родство с «Запорожцами» ), и имеет значение каждый сантиметр его длины. Ведь родной мотор «волынянки», МеМЗ-966968 – относительно короткий V-образный, к тому же лишен радиатора водяного охлаждения, а все современные «заменители» – рядные «четверки», которые охлаждаются жидкостью. Лучшее решение тут – позаимствовать «короткий» мотор от компактной переднеприводной иномарки. Так, едва ли не классическим решением для замены мотора стал 1,6-литровый турбодизель от VW Golf II, установка которого не требует переделки кузова. Но кажется, чаще встречаются более хлопотные – хотя в итоге и более дешевые варианты: моторы от задне- и переднеприводных ВАЗов и Таврий.

На фото: ЛуАЗ с дизельным двигателем VW

Важнейшая проблема пересадки – недостаток места для радиатора жидкостного охлаждения. Обычно его заимствуют от той же Таврии или аналогичной иномарки, и вместе с вентилятором помещают справа от мотора. Но там он из-за плохого обдува нередко со своей задачей не справляется, и отчаянные умельцы ему в помощь добавляют еще один – уже без вентилятора, но большой и тонкий (к примеру, от вазовских «девяток»), благодаря чему он помещается перед двигателем.

Многие самодеятельные конструкторы не стесняются изменить внешний вид машины и удлиняют капот. Простейший вариант – нарастить лишь центральную часть, добавив выступ, в который в этом случае помещают даже внушительный радиатор от Нивы. Продлевают владельцы и весь капот. Порядка восьми дополнительных сантиметров достаточно, чтобы установить под капот ЛуАЗа «жигулевский» мотор, а перед ним – радиатор вместе с вентилятором и диффузором.

Соединяют любое новое «сердце» с родной коробкой передач при помощи традиционного метода – через переходную плиту. В случае с «таврическим» мотором дело облегчается тем, что в природе существует такая деталь фабричного производства – от модели ЛуАЗ-1302.

На фото: Переходная плита между позаимствованным двигателем и трансмиссией ЛуАЗа

Самое главное достоинство данной модели – ее систему полного привода – всерьез обычно не переделывают. Есть вариант установки механизма блокировки переднего межколесного дифференциала, для чего тюнеры, не мудрствуя лукаво, используют «родные» детали от аналогичного механизма заднего моста, который у «ЛуАЗика» блокируется «от рождения».

Только ленивый не меняет его невыразительные 13-дюймовые колесики на нечто более крупное. Да и как иначе – ведь сюда без каких-либо переделок (вплоть до 15-дюймового варианта) подходят диски от японских и корейских автомобилей с диаметром окружности крепежных отверстий 114,3 мм. Правда, если выбранные колеса оказываются весьма большими и тяжелыми, машина становится совсем вялой в разгоне, поскольку для раскрутки четырех катков нужна дополнительная мощность. Самые неравнодушные владельцы в таких случаях меняют шестерни в колесных редукторах, увеличивая передаточное число пар. Внедряться в эти редукторы стоит еще и по той причине, что их штатные прямозубые шестерни сильно шумят. Если удается найти предприятие с уцелевшим парком зуборезных станков, «луазоводы»-гурманы заказывают там себе косозубые шестерни.

Еще одна доработка, куда более актуальная – замена амортизаторов на более «тугие», чаще всего «москвичевские», с небольшой переделкой крепления. Дело не только в их большей доступности, но и в том, что из-за конструктивного перегруза передка при малейшей неисправности амортизаторов «волынянка» склонна к раскачиванию кузова на крупных неровностях. Если владелец к тому же уже успел установить более тяжелый и длинный мотор-«водянку», вопрос становится насущным. Автор видел «луазоводов»-экспериментаторов, которые вдобавок изменяют угол установки амортизаторов, но об эффекте такой меры достоверных данных нет.

Относительно просто модернизировать рулевое управление ЛуАЗа (тут уместно заметить, что техосмотр на родине модели отменен несколько лет назад, и сертификация такой переделки в стране необязательна.). Типичная для ЛуАЗ-969 всех версий картина – «разболтанный» из-за износа шарниров и особенностей рулевого редуктора руль. Поэтому многие заменяют эти узлы более стойкими деталями рулевой трапеции от Жигулей и Москвичей, для чего требуется лишь сделать новые крепления и продольную рулевую тягу. Кроме того, известен не один случай применения иномарочного рулевого механизма с гидроусилителем. Мера, к слову сказать, не особо и необходимая, но, как правило, часто мы дорабатываем наши машины по особым законам тюнинга, которые могут не совпадать с законами логики.

Утилитарный кузов ЛуАЗа также можно отнести к числу его главных достоинств, но многим пользователям хочется побольше комфорта. Не менее половины машин давно колесят по дорогам (и бездорожью, кстати, тоже) с самодельным жестким верхом. Кустарные конструкции советских времен клепали из стали, алюминия и фанеры, но варианты посовременнее предусматривают использование готовых частей крыши и боковин от ижевского Москвича-«пирожка», серийных внедорожников и минивэнов. «Родной» кузов у машины полунесущий, с интегрированной рамой (как у некоторых Range Rover, кстати), поэтому терпит самые невероятные упражнения начинающих конструкторов. Увы, часто эти сооружения далеки даже от базовых постулатов дизайна, но насколько помнится, «волынки» были критикуемы за стиль с самого своего рождения. Интересно, что в последние годы конвейерной жизни ЛуАЗ-969М одно придворное тюнинг-ателье выпускало для него вполне симпатичный пластиковый верх, и такие крыши ходили по рукам даже после прекращения сборки модели в Луцке и подмосковной Электростали.

Несколько раз автору доводилось видеть ЛуАЗ с кузовом пикап. Причем речь не о конвейерной модификации, которая существовала в 1990-е, а о работе самодеятельных конструкторов, в первую очередь – участников трофи-рейдов.

Впрочем, летом на дорогах до сих пор можно встретить «ЛуАЗики» с первозданным кузовом и со снятым брезентовым верхом: возможность прокатиться с ветерком в кабриолете высоко ценится не только в кругах гламурных жителей мегаполисов.

Некоторые неспокойные «джиперы» замахиваются на комплекс мер по повышению комфорта в салоне: меняют торпедо, сиденья, устанавливают в двери «жигулевские» стеклоподъемники вместо съемных окошек (ранние версии 969-ой модели) или сдвижных форточек (ЛуАЗ-969М с 1979 г.).

Важная доработка кузова – переделка капота на конструкцию аллигаторного типа. Двигатель и вспомогательные системы «вездеходика» требуют постоянного внимания, и штатный способ открывания капота не благоприятствует длительным работам в моторном отсеке. Задние узлы навески обычно делают наружными, заимствуя петли багажника у Москвича-402/403/407, или приспосабливают – вы только представьте! –поводки дворников от крупных автомобилей.

На фото: ЛуАЗ с капотом «аллигаторного типа»

В завершение хочется обратить внимание читателей на то, что в случае с ЛуАЗами мы имеем возможность наблюдать настоящий рыночный парадокс. Один из самых примитивных и недолговечных отечественных автомобилей, созданный на базе одноразового армейского транспортера вдруг оказался настоящим долгожителем! Малотиражный, снятый с производства около двадцати лет назад, он все еще в строю, и остается востребован настолько, что владельцы согласны радикально перекраивать выжившие образцы, поддерживая их в эксплуатационном состоянии. Причина на поверхности: почти уникальная проходимость и совершенно исключительная цена. Самое грустное здесь, что автопроизводители этого феномена упорно не замечают, что второе из упомянутых качеств в их глазах безоговорочно перевешивается первым.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.5 проголосовавших: 13

Тюнинг своими руками — трансформация ЛуАЗ-969 в Gelendwagen | Автострастный

Ничего так «жужик» соорудил

Ничего так «жужик» соорудил

Внедорожник Gelendwagen от Mercedes-Benz по праву является автомобилем, достойным уважения и внимания. Многие хотели бы обладать такой роскошной и удобной машиной, однако не все могут себе это позволить. Но если в наличие имеется подходящая база, достаточное количество времени и хоть и средний, но стабильный денежный доход, то можно создать собственную версию подобного внедорожника.

Вообще формат интересный

Вообще формат интересный

Так поступил владелец этого интересного, единичного в своем роде пикапа, сделанного по образу и подобию знаменитого немецкого эталонного Гелендвагена. Основой для его создания послужил микролитражный грузопассажирский внедорожник украинского производства ЛуАЗ-969М, который выпускался еще с 1979-го вплоть до 1996-го года. Хозяин машины трудился над всеми доработками самостоятельно, и учитывая реально крутой внешний вид, руки у него растут откуда надо.

Ну может конечно не совсем Гелик

Ну может конечно не совсем Гелик

Получившийся результат владелец решил назвать Poacher, что в переводе означает «браконьер», а те, кто ранее ознакомился с этим экземпляром в сети, успели прозвать автомобиль luazewagen. Для того чтобы добиться максимального эффекта, колесная база была удлинена настолько, что автомобилю пришлось добавлять еще одну пару дверей. Из задней части получилась отличная грузовая платформа, закрытая тентом, свойственная пикапу. Но верх основного кузова жесткий, стилизованный под мягкое покрытие грузового отсека.

Запаска лишней не бывает

Запаска лишней не бывает

Автомобиль защищен пластиковым обвесом, который кроме своей практичности, добавляет внешнему образу новоявленного «Луазвагена» свежести и стильности. Для большей оригинальности, в передней части автомобиля появился бампер, взятый у ИЖ-2126, и простая, но очень сюда подходящая решетка радиатора, состоящая из трех горизонтальных полос. Абсолютно все дополнительные элементы машины окрашены в стиле кузова, и поэтому создают впечатление слитности, как у детской модельки. Что касается технических характеристик, владелец готовиться менять и этот пункт, так что мы еще вернемся сюда позже.

Лучше, чем в «Горбатом»

Лучше, чем в «Горбатом»

Тюнинг Луаз — вездеход своими руками

Главная › Новости

Опубликовано: 27.08.2018

Внедорожник ЛуАЗ, созданный еще в советское время даже сейчас при очень неказистом виде поражает многих автолюбителей своими показателями по проходимости, благодаря чему этот вездеход завоевал популярность. И хоть «ЛуАЗик» уже давно морально устарел, многие любители поездок по бездорожью выбирают именно авто, тем более что в результате доработок ЛуАЗа, удается получить вполне неплохой транспорт для активного использования.

История появления, развитие

Разработка ЛуАЗ началась еще 50-е годы прошлого века. Для военных целей требовался легковой автомобиль повышенной проходимости, в задачу которого входило бы выполнение множества задач в условиях боя. Результатом разработок конструкторов и стал ЛуАЗ – внешне очень простой и незамысловатый, но с отличными ходовыми показателями, особенно по бездорожью.

луаз вездеход

Массовое же производство внедорожника ЛуАЗ с индексом 969 началось в 1966 году. Изначально он комплектовался двигателем от ЗАЗ, выдававшим всего 30 л. с. При этом первые модели были переднеприводными.

Позже ЛуАЗ обзавелся полным приводом, новым мотором (от того же «Запорожца»), но уже с 40 л. с. мощности, чего вполне хватало для преодоления даже очень серьезного бездорожья.

Последние модификации этого вездехода комплектовались уже 50-сильным агрегатом, позаимствованным у «Таврии». Помимо технической части менялся этот автомобиль и внешне.

Примечательно, что не только в СССР занимались созданием малого вездехода, поэтому у ЛуАЗа есть зарубежные конкуренты. К ним можно отнести SteyrPuch Haflinger, выпускавшийся в Австрии, Suzuki Samurai из Японии, немецкий Volkswagen Iltis. Все они изначально создавались для армии, поэтому финалом развития этой ветки внедорожников пока можно считать американский Hummer.

Модернизация технической части

Автомобиль, созданный более полувека назад, является устаревшим во всех смыслах, поэтому для придания «второй жизни» просто необходима модернизация ЛуАЗа. Положительным качеством этого внедорожника можно отметить тот факт, что создавался он для армии. А это значит, что сам автомобиль максимально прост по конструкции. Поэтому вполне возможна доработка ЛуАЗ своими руками. Но к ней следует подходить ответственно.

Начинать следует с оценки состояния узлов и агрегатов авто и касается это в первую очередь силовой установки. Если мотор, несмотря на значительный возраст, продолжает хорошо работать и особых нареканий не вызывает, особо менять в нем нечего. Конечно, сам двигатель – устаревший и маломощный, но его достаточно для этого авто.

Но если же силовой агрегат не устраивает, или же он просто изношен д предела, без модернизации ЛуАЗа своими руками не обойтись. Лучшим вариантом в этом случает является замена «родного» мотора и для этого можно использовать установку от ВАЗ-2101.

Разборка ЛуАЗ и демонтаж штатной установки труда не составит. А вот при установке другого мотора возникнет множество проблем, которые придется решать.

Основной из них можно считать надобность во внесении некоторых конструктивных изменений в мотор, поскольку в моторный отсек он без переделок просто не станет. Касается это поддона, шкивов коленчатого вала, генератора. Все это придется переделывать.

Еще одна серьезная проблема возникает при соединении мотора к трансмиссии. Чтобы это удалось, понадобиться доработка картера сцепления.

гуссеницы для луаза

Примечательно, что на ЛуАЗ можно установить не только двигатель от ВАЗ, вполне подойдет любо агрегат от легкового авто, и даже от современного кроссовера, главное, чтобы он подходил по габаритам. То есть, при желании и возможностях можно создать достаточно мощный вездеход из ЛуАЗа своими руками.

После установки другого силового агрегата появиться возможность оснастить машину дополнительным оборудованием – тем же гидроусилителем, который будет не лишним, и даже турбонаддувом. В общем, здесь уже можно действовать по желанию.

Ходовую ЛуАЗ тоже не мешало бы пересмотреть и переделать. Она хоть и обеспечивает отличные внедорожные качества, но плавность работы ее оставляет желать лучшего.

Делаем салон комфортабельным

После переделки технической части можно переходить к интерьеру. Этот автомобиль создавался в первую очередь для военных целей, поэтому салон ЛуАЗ очень аскетичен. Зато он очень хорошо поддается переделкам.

Если уж решено повысить комфортабельность интерьера путем тюнинга салона ЛуАЗ, начинать следует с системы обогрева. «Родная» печка этого авто если и работает, то лишь формально и тепла от нее не дождаться. А поскольку в авто установлен новый мотор, сделать эффективный обогрев салона не составит труда.

Далее следует провести звуко- и шумоизоляцию, причем качественную. Здесь снова сказывается «армейское прошлое» авто, из-за чего кузов в плане обеспечения тишины вообще никак не обрабатывался.

тюнинг салона луаз

После этого останется только добавить уюта в салоне. И для этого можно установить новые более удобные сиденья, украсить приборную панель, а то и вовсе ее позаимствовать у какой-нибудь иномарки, заменить рулевое колесо на современное, положить новые коврики и т. д.

Улучшаем внешность

В угластой и простой внешности этого автомобиля есть некий шарм, поэтому для некоторых экстерьер этого простого внедорожника является привлекательным. Но несмотря на это «освежить» внешность не помешает. Внешний тюнинг ЛуАЗа своими руками может быть самым разным.

Одни окрашивают авто в какой-то особый цвет, другие наносят аэрографию, третьи украшают всевозможными защитными и декоративными накладками. В целом, все это вполне применимо, главное, улучшая внешность не переусердствовать.

В некотором роде простой и незамысловатый угластый кузов этого внедорожника является его визитной карточкой и сильное внесение коррективов во внешность может все испортить.

тюнинг луаз

В общем, если подойти с фантазией в переделке ЛуАЗ, в результате можно получить очень даже интересный автомобиль, способный передвигаться практически по любой грязи.

Тюнинг Луаз — вездеход своими руками

5 (100%) 2 голосs

Узлы и агрегаты. Тюнинг Луаз – улучшаем раритет, сохраняя индивидуальность Внедорожный тюнинг луаз

Можно с абсолютной уверенностью называть первым внедорожником отечественного производства . Не смотря на то, что концепция автомобиля заключалась в том, чтобы сделать высокоскоростное авто с хорошей проходимостью, провалилась из-за запорожского двигателя, машина вышла довольно неплохой для отечественного внедорожника.

Уникальными особенностями ЛУАЗа для того времени являлись:

  • жёсткая независимая подвеска
  • передний привод
  • низкий центр тяжести
  • относительно небольшая масса

Но каким бы удачным автомобиль не был, со временем он безнадёжно стареет и ЛУАЗ не исключение – с 1967 года (именно тогда с конвейера сошёл первый ЛУАЗ) в автомобилестроении всё в корне изменилось и теперь это авто по меньшей мере можно назвать морально устаревшим.

Остаётся только одно – провести своими руками, тем самым перенеся его из прошлого века в этот. Сперва это занятие кажется безрассудством, но можно посмотреть на фото уже завершённых проектов по тюнингу ЛУАЗ и изменить своё мнение:


Доработка узлов и тюнинг двигателя ЛУАЗ

Если штатный двигатель полностью исправно работает и никаких нареканий по нему нету, мощности хватает и потребление топлива ещё не увеличилось за годы эксплуатации, то вполне можно обойтись и родным силовым агрегатом. Но если это не так, что вполне вероятно, то можно воспользоваться донором, т.к. прибегать к ремонту такого старого двигателя бессмысленно.

Так называемое «сердце» автомобиля уже тогда не совсем подходило для этого авто, что уж говорить о сейчас. Здесь не помогут никакие доработки и модернизации, единственно правильным решением будет полная замена силового агрегата на другой, например, из семейства ВАЗ. У многих любителей данной марки увенчалось успехом «подружить» ЛУАЗ с 1200-кубовым двигателем от.

Конечно, нужно немного попотеть, т.к. установить двигатель от «копейки» просто, но согласовать его работу с остальными системами довольно сложно. Проблема начинается с того, что поддон картера от Жигулей не входит в стандартную защиту ЛУАЗа из-за выпуклых форм.

Эта проблема решается путём сохранения конфигурацию штатной охранной жести, для чего сначала меняется масляный насос на двигателе-доноре. В результате этого насос, а именно, его маслоприёмник, если сравнить с классическим, прилично приподнят.

Остаётся только подогнать поддон. Эта защита подразумевает замену ещё как минимум двух деталей, т.к. диаметр шкивов на коленчатом валу и помпе получится слишком большим. Следовательно, шкивы придётся вытачивать с нуля. Штатный генератор со своими 40 амперами, совсем не вписывается в теперешнее представления о энергопотреблении автомобиля.

Для этого нужно использовать как минимум узел от двигателя с 85 амперами от того же ВАЗ 2101. Могут возникнуть небольшие трудности с соединением трансмиссии и двигателя, в результате чего придётся корректировать форму колокола, чтобы она соответствовала и его втягивающим. Не лишним будет и установить в последствие сцепление от недорогой иномарки.

Без межколёсной блокировки также не обойтись. Крайне необходим задний дифференциал , его довольно просто установить в переднюю главную пару . В этом случаи, при жёстком подключении кормы, трансмиссия блокируется полностью. Этим же способом можно модифицировать оба привода.

Перед снятием и модернизация панели можно заняться заменой печки – старая часто выходит из строя и совсем не оправдывает своё предназначение. Но не стоит усердствовать с тюнингом панели – максимум, что можно с ней сделать, чтобы сохранить эргономичность – покрыть кожей или хромом.

Мотивацией для проведения тюнинга салона должна являться в первую очередь безопасность. Стоит уделить внимание установке удобных сидений. Задними сидениями можно пожертвовать в пользу каркаса безопасности. Хотя авто и кажется небольшим, места внутри салона очень много и пространства для фантазии в избытке. Всё зависит от условий эксплуатации, в которых Вы будете использовать авто и, конечно же, от вашей изобретательности и креативности.

Больше информации вы наверняка сможете найти на

Если очень хочется иметь какую-то несуществующую машину, нужно просто взять и сделать ее. Для военного инженера Игоря Сухобруса это совсем не проб-лема. Казалось бы, рыночные времена на дворе — все можно купить за деньги, а поди ж ты, и сегодня есть сегменты, совершенно не охваченные предложением автопроизводителей. Например, вы пробовали найти в автосалоне компактный внедорожник одновременно и скоростной, и «всепролазный» — маленький, легкий, неприхотливый? Одни дилеры предложат вам что-нибудь стильное, быстрое и комфортабельное, но абсолютно беспомощное в грязи и снегу. Другие продавцы быстро подберут для вас парочку настоящих «проходимцев», однако они будут тяжелые и громоздкие, малоуместные как на на скоростном шоссе, так и, на горных тропках. А ведь потребность в таком универсальном малыше целиком оправдана: допустим, вы хотите на выходные забраться в самые дебри карпатского леса, но перед тем нужно совершить марш-бросок в полтысячи километров…

И автор блестящей идеи, воплощение которой отражено на этих страницах, оснастил записного «проходимца» — малыша ЛуАЗ-969 — мощным двигателем и надежными агрегатами. А оперение от «кубика» Mercedes G — никакая не претензия на понты, а тонко обыгранное внешнее сходство двух утилитарных автомобилей.


Наследство «Волынянки»: из-за низко расположенных сидений посадка напоминает эргономику старины «Виллиса» — колени передних седоков подняты выше обычного.


Серьезная заслуга конструктора — в продольном размещении рядной «четверки» без уродливого увеличения переднего свеса.


Широкие пороги высоко подняты и не снижают клиренс, то есть не мешают преодолевать серьезное бездорожье.


Возможность видеть, как барахтаются в грязи собственные колеса, джиперу трудно переоценить. На случай непогоды есть съемная жесткая крыша.



Передний мост защищен надежной балкой, которая при необходимости может быть закрыта сплошным экраном.


Детали обвеса от Mercedes G-Сlass удивительно гармонируют с кузовом ЛуАЗа.


Новые мосты и колеса увеличили клиренс «ЛуАЗика» свыше штатных 280 мм.

Спецификация

Двигатель заменили вазовским мотором ВАЗ-21083 -объемом 1,5 л и мощностью 69 л. с. Под капотом также поместился радиатор системы охлаждения (штатный V4 «Волынянки» охлаждался воздухом). Новый агрегат позволяет машине легко поддерживать крейсерскую скорость на уровне 130 км/ч.

Трансмиссия переделана, исходя из характеристик нового двигателя. Основной тип привода теперь не передний, а задний. Продольно установленная КП позаимствована у тольяттинской «классики», раздаточная коробка — у легендарного вездехода ГАЗ-69. Подключаемый передний мост , как и постоянно задействованный задний, — «военные» редукторные, от УАЗ-469.

Ходовая часть стала проще и надежнее, подвеска теперь зависимая: неразрезные мос-ты подвешены на продольных рессорах. Рулевой механизм — Toyota, рулевая колонка — BMW. Характеристики ходовой части позволяют легко преодолевать бездорожье и уверенно двигаться на высокой скорости по асфальту.


Вместо родных недолговечных редукторов теперь прочные мосты на рессорах.

Экстерьер доработан с использованием кузовных деталей от Mercedes G-Сlass. Некоторые немецкие детали (крылья и капот) в нужных местах уменьшили, радиаторная решетка и отбортовки колесных арок использованы без существенных переделок. Широкие подножки облегчают посадку в салон.

Интерьер имеет эргономику вполне скоростного авто с учетом особенностей эксплуатации на бездорожье. Передние кресла — от BMW, задний диванчик — складное сиденье из багажника универсала «Волга» ГАЗ-2402. Жесткий металлический верх собран из деталей микроавтобусов Peugeot и ЕрАЗ, в сухую погоду его можно снять.

Можно с абсолютной уверенностью называть первым внедорожником отечественного производства. Не смотря на то, что концепция автомобиля заключалась в том, чтобы сделать высокоскоростное авто с хорошей проходимостью, провалилась из-за запорожского двигателя, машина вышла довольно неплохой для отечественного внедорожника.

Уникальными особенностями ЛУАЗа для того времени являлись:

  • жёсткая независимая подвеска
  • передний привод
  • низкий центр тяжести
  • относительно небольшая масса

Но каким бы удачным автомобиль не был, со временем он безнадёжно стареет и ЛУАЗ не исключение – с 1967 года (именно тогда с конвейера сошёл первый ЛУАЗ) в автомобилестроении всё в корне изменилось и теперь это авто по меньшей мере можно назвать морально устаревшим.

Остаётся только одно – провести своими руками, тем самым перенеся его из прошлого века в этот. Сперва это занятие кажется безрассудством, но можно посмотреть на фото уже завершённых проектов по тюнингу ЛУАЗ и изменить своё мнение:





Доработка узлов и тюнинг двигателя ЛУАЗ

Если штатный двигатель полностью исправно работает и никаких нареканий по нему нету, мощности хватает и потребление топлива ещё не увеличилось за годы эксплуатации, то вполне можно обойтись и родным силовым агрегатом. Но если это не так, что вполне вероятно, то можно воспользоваться донором, т.к. прибегать к ремонту такого старого двигателя бессмысленно.

Так называемое «сердце» автомобиля уже тогда не совсем подходило для этого авто, что уж говорить о сейчас. Здесь не помогут никакие доработки и модернизации, единственно правильным решением будет полная замена силового агрегата на другой, например, из семейства ВАЗ. У многих любителей данной марки увенчалось успехом «подружить» ЛУАЗ с 1200-кубовым двигателем от .

Конечно, нужно немного попотеть, т.к. установить двигатель от «копейки» просто, но согласовать его работу с остальными системами довольно сложно. Проблема начинается с того, что поддон картера от Жигулей не входит в стандартную защиту ЛУАЗа из-за выпуклых форм.

Эта проблема решается путём сохранения конфигурацию штатной охранной жести, для чего сначала меняется масляный насос на двигателе-доноре. В результате этого насос, а именно, его маслоприёмник, если сравнить с классическим, прилично приподнят.

Остаётся только подогнать поддон. Эта защита подразумевает замену ещё как минимум двух деталей, т.к. диаметр шкивов на коленчатом валу и помпе получится слишком большим. Следовательно, шкивы придётся вытачивать с нуля. Штатный генератор со своими 40 амперами, совсем не вписывается в теперешнее представления о энергопотреблении автомобиля.

Для этого нужно использовать как минимум узел от двигателя с 85 амперами от того же ВАЗ 2101. Могут возникнуть небольшие трудности с соединением трансмиссии и двигателя, в результате чего придётся корректировать форму колокола, чтобы она соответствовала и его втягивающим. Не лишним будет и установить в последствие сцепление от недорогой иномарки.


Без межколёсной блокировки также не обойтись. Крайне необходим задний дифференциал, его довольно просто установить в переднюю главную пару. В этом случаи, при жёстком подключении кормы, трансмиссия блокируется полностью. Этим же способом можно модифицировать оба привода.

Перед снятием и модернизация панели можно заняться заменой печки – старая часто выходит из строя и совсем не оправдывает своё предназначение. Но не стоит усердствовать с тюнингом панели – максимум, что можно с ней сделать, чтобы сохранить эргономичность – покрыть кожей или хромом.

Мотивацией для проведения тюнинга салона должна являться в первую очередь безопасность. Стоит уделить внимание установке удобных сидений. Задними сидениями можно пожертвовать в пользу каркаса безопасности. Хотя авто и кажется небольшим, места внутри салона очень много и пространства для фантазии в избытке. Всё зависит от условий эксплуатации, в которых Вы будете использовать авто и, конечно же, от вашей изобретательности и креативности.

Больше информации вы наверняка сможете найти на

В этой статье мы поговорим о таком автомобиле, как ЛуАЗ-969м. Это легкий внедорожник, производство которого началось в очень далеком 1975 году. Тогда это было действительно удачное приобретение, особенно для сельского жителя, потому как, несмотря на свою несуразную внешность, автомобиль прилично справляется со всеми ухабами и препятствиями. Кроме того, автомобиль неприхотлив ни к топливу, ни к маслу, абсолютно ни к чему. На данный, момент встретить этот «джипик» на дорогах практически нереально, однако, тюнинг ЛуАЗ 969м, как и любого другого внедорожника, получил очень широкое распространение. Для начала посмотрим, чем же не устраивает владельцев штатная комплектация.

Недостатки Луаза

Большинство людей считает, что любой советский автомобиль — это зло, которого нужно бояться и обходить его стороной. На самом же деле, небольшой, ну, иногда чуть больше чем небольшой, список доработок сможет сделать из этого творения достойный автомобиль. Посмотрим, что же стало причинами такого «предвзятого отношения».

Двигатель

  • Он очень прожорливый. Для того чтобы проехать сто километров по идеально ровной трассе, придется сжечь минимум 14 литров бензина, и это при объеме 1,2 литра.
  • Воздушное охлаждение. Из-за этого он очень шумный, а так же плохо переносит высокие обороты, которые приходится поддерживать при преодолении препятствия. Как следствие — перегрев, однако, это достаточно редкое явление.
  • Малая мощность. Даже при таких характеристиках 40 лошадок для 1,2 литрового мотора — это просто смешно, отсюда и такой расход, исправление этой проблемы мы рассмотрим чуть позже.
  • Карбюратор, который постоянно просто льет топливо в цилиндры. Это отрицательно сказывается как на работе, так и на запуске двигателя, особенно на холодном.
  • Отнесем это к силовой установке, поскольку редукторы на каждом колесе — это трансмиссия. Честно сказать, трудно придумать что-то более ненадежное, потому что ресурс данного узла не превышает и 80 000 километров.

Подвеска, рулевое управление

  • Высокопрофильная резина, которая способствует раскачиванию на дороге, от этого управляемость очень сильно страдает. Сюда же можно отнести и ширину покрышек 16,5 см, что очень мало. Естественно, преодолевать какую-то грязь или снег на ней практически нереально. Да, еще один момент — это диаметр дисков 15 дюймов. На неровностях за это надо сказать спасибо, но разгон очень уж не радует.
  • Огромный люфт рулевого колеса. Здесь установлен червячный механизм. Порой возникает такое чувство, что его собирали из того, что было на заводе в тот момент.
  • Сложность рулевого управления. В сумме здесь 8 тяг, каждая из которых имеет по 2 шаровых наконечника, итого — огромный люфт, а так же постоянное обслуживание, решение проблемы — только качественные детали, либо самостоятельно изготовление шаровых опор на токарном станке.
  • Маленькие колесные арки и малый ход подвески, поскольку она выполнена на рычагах.

Салон

  • Маленькие сидения, низкие, которые не позволяют посмотреть на дорогу рядом с автомобилем, разве что если ваш рост подходит к 2 метрам, но тогда возникнут проблемы с потолком.
  • Бензиновая печка. Этот момент некоторым нравится, но большинство не в восторге.
  • Низкая шумка и теплоизоляция, которой практически нет.

Пожалуй, на этом все. Есть еще мелкие недочеты, но спишем их на то, что идеального автомобиля не существовало, и он никогда не будет существовать.

Тюнинг двигателя

Начнем с того, что надо дорабатывать двигатель. Причины названы, осталось их устранить. Забежим чуть вперед и скажем, что кто-то дорабатывает штатный мотор, а кто-то меняет его на ВАЗовский. Мы рассмотрим каждый из вариантов отдельно.

Доработка штатного мотора

Тюнинг двигателя ЛуАЗ 969м прежде всего направлен на повышение надежности и на снижение расхода топлива. Поэтому есть четкий список мероприятий, применимых не только к этому мотору, но и к любому другому.

  • Установка другого карбюратора. В продаже имеются переходники на ДААЗ 2105. это не только поможет увеличить надежность двигателя при холодных пусках, но и снизит расход топлива, но немного. Кроме того, в случае поломки запчасти найти на него не составит труда.
  • Установка другого воздушного фильтра. Пожалуй, «фильтрующая кастрюля», как и у ВАЗов, не справляется со своими обязанностями. А двигателю надо «дышать полной грудью».
  • Шлифовка головок блока цилиндров. Как известно, МеМЗ 968М имеет V-образный двигатель, поэтому действия придется проводить с обеими головками. Для этого необходимо сточить посадочную плиту на 1-2 миллиметра. Засчет этого будут уменьшены камеры сгорания, а значит, увеличится степень сжатия, что, в свою очередь, приедет к значительному снижению расхода топлива.

Не стоит слишком усердствовать, потому что практика показала, что стачивание более 2,5 мм приводит к обрыванию шпилек крепления головок, настолько сильным становится взрыв. Штатная степень сжатия составляет 7,4, в то время как после шлифовки она вырастает до 9. это критическое значение, превышение которого приведет к повреждению двигателя, возможно даже к прогоранию поршней.

  • После шлифовки обязательно применение 92-го бензина, а значит, необходимо заменить поршневые кольца на более качественные. Кроме того, вырастет и температурный режим работы, поэтому надо задуматься о принудительном охлаждении.
  • Некоторые умельцы растачивают цилиндры под поршень 79 мм, от 2106, следовательно, объем возрастает до 1,3 литров. Мощность же в этом случае возрастает вплоть до 60 лошадиных сил.
  • Выхлопную систему целесообразно развести на 2 выхлопных трубы, что позволит более тонко настроить работу двигателя. Поскольку значительно улучшится вентиляция цилиндров

Пожалуй, на этом с двигателем все, больше и него ничего не получится добиться. Кроме того, все эти работы чреваты перегревом в самый неподходящий момент.

Установка двигателя ВАЗ

Итак, посмотрим, что же необходимо для того, чтобы установить под капот силовой агрегат от классики. Прежде всего, надо понимать, что его нужно установить в точности горизонтально, потому что иначе КПП не встанет на место, а первичный вал будет закусывать, что приведет к его обрезанию.

Вообще, немного тех, кто действительно занимался подобными переделками. Однако, те, кто это делал, в один голос твердят, что надо устанавливать двигатель от Нивы, то есть 1,7 литра. Да, мощность в 80 лошадок — это хорошо, но масса двигателя и навесного оборудования переваливает за 150 килограмм.

Один умелец, так сказать, Кулибин, нашел решение в двигателе от 21083, что решило проблему перевешивания. Кроме того, объем в 1,5 литра — самый оптимальный для такого легкого автомобиля. Так же надо отметит и сравнительную компактность 21083 относительно Нивовского силового агрегата. Да, есть некоторые предрассудки относительно ремня ГРМ, но это все сплетни и ложь, если все своевременно менять, то ничего не случается.

Помимо всего этого, не будем забывать и о трансмиссии. Штатная КПП от 2108 прекрасно дружит с раздаткой от ЛуАЗа. Еще одно преимущество — это очень маленький картер двигателя, что очень сильно влияет на проходимость.

Тюнинг подвески

Как уже говорилось выше, подвеска автомобиля — полностью независимая, что значительно сокращает ее ход. Здесь есть одно кардинально решение — установка мостов, неразрезных мостов. Большинство посчитает, что это невозможно, однако, прецедентов очень много. В этом случае не желательно переносить основной привод назад, потому что проходимость переднего, как известно, в разы выше.

Многие делают лифт подвески, но это ненужно, потому что дорожный просвет и так переваливает за 28 сантиметров, особенно с двигателем 21083.

Тюнинг салона

Внутри все придется ободрать, почистить от мастики и заново уложить изоляцию. Лучше использовать металлизированный материал, потому что он значительно более устойчив к коррозии. После этого необходимо тщательно заново промазать все соединения мастикой, типа «Кордон».

Выше уже говорилось неудобных сидениях. Которые, в принципе, можно заменить на абсолютно любые, придется только переварить крепления. Желательно приподнять их на 10-15 сантиметров, тогда посадка станет просто идеальной.

Обязательным мероприятием является усиление направляющих крыши. Иначе автомобиль рискует сложиться пополам на ухабах. Так же желательно заменить руль, потому что штатный имеет слишком тонкий обод, что чревато проскальзыванием пальцев. Да и вообще, если будет установлен мотор от ВАЗа, то это вкорне меняет и внутреннее убранство, но и решение с печкой. Почему? Потому что этот двигатель имеет водяное охлаждение, а значит, радиатор отопителя можно установить в салон, установить рядом вентилятор, после чего в салоне будет тепло.

В этом же случае желательно установить и панель от классики, либо от 2108. Это позволит разместить тахометр, который, надо сказать, очень важен. Кроме того, датчик температуры — это для владельцев ЛуАЗа новинка, так сказать, диковинка, к которой придется привыкать.

Заключение

Подведем итоги. Итак, это автомобиль, который вызывает противоречивые чувства. С одной стороны — это действительно внедорожник, который заслуживает большего. С другой же — сделать из него действительно что-то стоящее без замены силового агрегата практически невозможно. Кроме того, найти запчасти на такой агрегат практически не представляется возможным, не говоря уж о редукторах. Тюнинг ЛуАЗ 969М фото показывают то, чего нельзя передать словами. Ведь обязательно надо рассказать миру о своем творении.

Клиренс – повыше, колес ведущих и тяги на них – побольше, валы – покрепче, ну и шины позлее. Таким был и – самый дешевый и бескомпромиссный внедорожник советского периода.

В определенных условиях – в провинции, среди охотников, рыбаков, фанатов оффроуда – машина востребована до сих пор. Но беда в том, что эти дожившие до наших дней «волынянки» уже предельно изношены – и это вдобавок к тому щедрому комплекту болячек, которыми наделили их от рождения создатели.

Поэтому активные эксплуатанты «ЛуАЗиков» сегодня всерьез дорабатывают своих полноприводных любимцев. Естественно, что больше всего таких живых машин осталось на их родине – в украинской глубинке, и на основе опыта тамошних жителей будет интересно понаблюдать, какие новые возможности получают сегодня практически раритетные машины.

Двигатель

Самое слабое место «ЛуАЗиков» – двигатель, причем слабое – во всех смыслах. 1,2-литровый мотор был вял и «физически» (40 л. с.), и в плане долговечности. И если первое благодаря толковой трансмиссии и малой массе (960 кг) ограничивало только максимальную скорость, то второе со временем просто не дает возможности эксплуатировать машину. Поэтому любой другой двигатель – уже счастье для завзятого фаната «волынянок».

Двигатель

1.6 л, турбодизель, от VW Golf II

Но вопрос трансплантации бензинового «сердца» для ЛуАЗа ох как непрост. Вроде и капот у него не самый короткий, но получается так, что двигатель висит впереди передней оси и всей трансмиссии (дает о себе знать родство с ), и имеет значение каждый сантиметр его длины. Ведь родной мотор «волынянки», МеМЗ-966\968 – относительно короткий V-образный, к тому же лишен радиатора водяного охлаждения, а все современные «заменители» – рядные «четверки», которые охлаждаются жидкостью. Лучшее решение тут – позаимствовать «короткий» мотор от компактной переднеприводной иномарки. Так, едва ли не классическим решением для замены мотора стал 1,6-литровый турбодизель от VW Golf II, установка которого не требует переделки кузова. Но кажется, чаще встречаются более хлопотные – хотя в итоге и более дешевые варианты: моторы от задне- и переднеприводных ВАЗов и Таврий.

На фото: ЛуАЗ с дизельным двигателем VW

Важнейшая проблема пересадки – недостаток места для радиатора жидкостного охлаждения. Обычно его заимствуют от той же Таврии или аналогичной иномарки, и вместе с вентилятором помещают справа от мотора. Но там он из-за плохого обдува нередко со своей задачей не справляется, и отчаянные умельцы ему в помощь добавляют еще один – уже без вентилятора, но большой и тонкий (к примеру, от вазовских «девяток»), благодаря чему он помещается перед двигателем.

Многие самодеятельные конструкторы не стесняются изменить внешний вид машины и удлиняют капот. Простейший вариант – нарастить лишь центральную часть, добавив выступ, в который в этом случае помещают даже внушительный радиатор от Нивы. Продлевают владельцы и весь капот. Порядка восьми дополнительных сантиметров достаточно, чтобы установить под капот ЛуАЗа «жигулевский» мотор, а перед ним – радиатор вместе с вентилятором и диффузором.

1 / 6

2 / 6

3 / 6

4 / 6

5 / 6

6 / 6

Соединяют любое новое «сердце» с родной коробкой передач при помощи традиционного метода – через переходную плиту. В случае с «таврическим» мотором дело облегчается тем, что в природе существует такая деталь фабричного производства – от модели ЛуАЗ-1302.


Ходовая часть

Самое главное достоинство данной модели – ее систему полного привода – всерьез обычно не переделывают. Есть вариант установки механизма блокировки переднего межколесного дифференциала, для чего тюнеры, не мудрствуя лукаво, используют «родные» детали от аналогичного механизма заднего моста, который у «ЛуАЗика» блокируется «от рождения».


Только ленивый не меняет его невыразительные 13-дюймовые колесики на нечто более крупное. Да и как иначе – ведь сюда без каких-либо переделок (вплоть до 15-дюймового варианта) подходят диски от японских и корейских автомобилей с диаметром окружности крепежных отверстий 114,3 мм. Правда, если выбранные колеса оказываются весьма большими и тяжелыми, машина становится совсем вялой в разгоне, поскольку для раскрутки четырех катков нужна дополнительная мощность. Самые неравнодушные владельцы в таких случаях меняют шестерни в колесных редукторах, увеличивая передаточное число пар. Внедряться в эти редукторы стоит еще и по той причине, что их штатные прямозубые шестерни сильно шумят. Если удается найти предприятие с уцелевшим парком зуборезных станков, «луазоводы»-гурманы заказывают там себе косозубые шестерни.

1 / 2

2 / 2

Еще одна доработка, куда более актуальная – замена амортизаторов на более «тугие», чаще всего «москвичевские», с небольшой переделкой крепления. Дело не только в их большей доступности, но и в том, что из-за конструктивного перегруза передка при малейшей неисправности амортизаторов «волынянка» склонна к раскачиванию кузова на крупных неровностях. Если владелец к тому же уже успел установить более тяжелый и длинный мотор-«водянку», вопрос становится насущным. Автор видел «луазоводов»-экспериментаторов, которые вдобавок изменяют угол установки амортизаторов, но об эффекте такой меры достоверных данных нет.

Краткие технические характеристики

Габариты — 3 430/1 610/1 754 мм База — 1 800 мм Клиренс — 280 мм Масса снаряженная/полная — 960/1360 кг Максимальная скорость — 85 км/ч. Двигатель — четырехцилиндровый, V-образный Рабочий объем — 1 196 см³ Мощность — 40 л. с. (4 200-4 400 об/мин.) Максимальный крутящий момент — 7,8 кгс-м (2 700-2 900 об/мин.) Запас топлива — 34 л




Относительно просто модернизировать рулевое управление ЛуАЗа (тут уместно заметить, что техосмотр на родине модели отменен несколько лет назад, и сертификация такой переделки в стране необязательна.). Типичная для ЛуАЗ-969 всех версий картина – «разболтанный» из-за износа шарниров и особенностей рулевого редуктора руль. Поэтому многие заменяют эти узлы более стойкими деталями рулевой трапеции от Жигулей и Москвичей, для чего требуется лишь сделать новые крепления и продольную рулевую тягу. Кроме того, известен не один случай применения иномарочного рулевого механизма с гидроусилителем. Мера, к слову сказать, не особо и необходимая, но, как правило, часто мы дорабатываем наши машины по особым законам тюнинга, которые могут не совпадать с законами логики.

Кузов

Утилитарный кузов ЛуАЗа также можно отнести к числу его главных достоинств, но многим пользователям хочется побольше комфорта. Не менее половины машин давно колесят по дорогам (и бездорожью, кстати, тоже) с самодельным жестким верхом. Кустарные конструкции советских времен клепали из стали, алюминия и фанеры, но варианты посовременнее предусматривают использование готовых частей крыши и боковин от ижевского Москвича-«пирожка», серийных внедорожников и минивэнов. «Родной» кузов у машины полунесущий, с интегрированной рамой (как у некоторых , кстати), поэтому терпит самые невероятные упражнения начинающих конструкторов. Увы, часто эти сооружения далеки даже от базовых постулатов дизайна, но насколько помнится, «волынки» были критикуемы за стиль с самого своего рождения. Интересно, что в последние годы конвейерной жизни ЛуАЗ-969М одно придворное тюнинг-ателье выпускало для него вполне симпатичный пластиковый верх, и такие крыши ходили по рукам даже после прекращения сборки модели в Луцке и подмосковной Электростали.

Важная доработка кузова – переделка капота на конструкцию аллигаторного типа. Двигатель и вспомогательные системы «вездеходика» требуют постоянного внимания, и штатный способ открывания капота не благоприятствует длительным работам в моторном отсеке. Задние узлы навески обычно делают наружными, заимствуя петли багажника у Москвича-402/403/407, или приспосабливают – вы только представьте! –поводки дворников от крупных автомобилей.


На фото: ЛуАЗ с капотом «аллигаторного типа»

Маленький долгожитель

В завершение хочется обратить внимание читателей на то, что в случае с ЛуАЗами мы имеем возможность наблюдать настоящий рыночный парадокс. Один из самых примитивных и недолговечных отечественных автомобилей, созданный на базе одноразового вдруг оказался настоящим долгожителем! Малотиражный, снятый с производства около двадцати лет назад, он все еще в строю, и остается востребован настолько, что владельцы согласны радикально перекраивать выжившие образцы, поддерживая их в эксплуатационном состоянии. Причина на поверхности: почти уникальная проходимость и совершенно исключительная цена. Самое грустное здесь, что автопроизводители этого феномена упорно не замечают, что второе из упомянутых качеств в их глазах безоговорочно перевешивается первым.


Узлы и агрегаты различных автомобилей

Уважаемые господа журналисты!
Если вы тырите с сайта фотографии для своих коммерческих изданий без разрешения — имейте хотя бы совесть не лепить на чужие фотографии свои копирайты! Не отягощайте лишний раз свою карму!

На этой странице представлены фотографии различных узлов и агрегатов автомобилей Луцкого автозавода, а также переделки, выполненные любителями-энтузиастами.

Дизель «Ламборджини «, которыми комплектовалась модель ЛуАЗ-1302-05 «Форос «. (http://www.ujuja.narod.ru )

Дизель 3ДТН, которыми комплектовалась модель ЛуАЗ-1901 «Геолог». (http://www.ujuja.narod.ru )

Самодельная «будка» на ЛуАЗ-967М.

Я предположил, что при этом машина утратила способность плавать, однако меня поправил автор конструкции, Николай из города Апрелевка : «передняя часть – от 2101, задняя – стандартная луазовская будка. Борт не урезан, а, наоборот, наращен жесткой конструкцией будки, а низ двери так и остается на высоте “порога” — т.е. больше метра. Увеличение массы – примерно 40-50 кг». В дальнейшем к конструкции добавились навесные двери. Другие фотографии этой машины .

Адаптация в качестве «будки» на ЛуАЗ-969М задней части кузова от «Нивы».

Дополнительная фара-искатель, установленная на ЛуАЗ-967 за лобовым стеклом.

Рестайлинговый кузов ЛуАЗа из акрила. (http://luaz.com.ua/ )

ЛуАЗ-969М с самодельной «будкой» на Волга-Трофи 2003
(http://www.volga-trophy.nnov.ru )

Извращение на базе ЛуАЗ-967М, изготовленное в клубе любителей тяжелого пейнтбола «Железный капут». Якобы сохранил способность плавать. (http://www.kaput.ru/tanks.htm ) Другие произведения умельцев из этого клуба можно посмотреть .

«Будка» из поликарбоната от Bosfor’а (http://luaz.by.ru/b642.html )

По многочисленным просьбам трудящихся — руль от Mitsubishi Motor Company на моем ЛуАЗе . Встал как родной , никаких переделок не потребовалось. Другие фотографии моего ЛуАЗа можно посмотреть .

Мотор ВАЗ-21011 на ЛуАЗе . (http://www.ujuja.narod.ru )

ЛуАЗ-969А с самодельной будкой. (www.luaz.tut.ru )

Это тоже машина Николая из Апрелевки , вот что он пишет о ней: «будка скручена на болтах из трубы и легкой нержавейки, а переднюю часть, ту что над водителем, образует обычный капот (!) от Луаза с такой же “мордой”. Кстати, этой машине 30 лет, а пробег – 130 тысяч км.»

Рестайлинг «морды » ЛуАЗ-969М от Андрея из Воронежа.

Оптика от ТАЗ-1111 «Ока», самодельный кенгурятник , поворотники перенесены в бампер, дополнительные фары на рамке лобового стекла. А — описание процесса в картинках.

А вот так выглядит эта машина после покраски в камуфляж и установки колес 14″ с расширением колесных арок. Повторители поворотов на крыльях заменены с «москвичевских » на «тазиковские» .

ЛуАЗ-13021 «валеттовской » сборки с нештатными зеркалами, подножками и пластиковой кабиной. Обратите внимание на дополнительное зеркало от ТАЗа на крышке капота для уменьшения «мертвой зоны».

Переделка «валеттовского» грузовика с установкой жесткой кабины из деталей кузова «каблука» и своеобразного «полуфургона» вместо штатного бортового кузова. Попутно довешен «кенгурятник» с противотуманными фарами.

ЛуАЗ-969М в варианте кабриолета с прицепом. Лобовое стекло откинуто и зафиксировано.

ЛуАЗ-969М из деревни Фенино , переделанный в пикап «аля Дикий Запад». Самодельная сварная двухместная кабина, нештатный передний бампер.


Альтернативная версия аналогичной переделки, выполненная в Киеве. Машина поставлена на другие колеса, что потребовало установки расширителей колесных арок и декоративных порогов вместо подножек. Также перенесен узел крепления запаски на заднем борту.

ЛуАЗ-967М перекрашенный и с видоизмененными дугами
под тент на «Автоэкзотике» . Рядом с водителем — известный Алексей Джигурда , он же Терра .

ЛуАЗ-967М в буржуинстве , подвергшийся ощутимой переделке. На правом снимке видно, как переделана горловина топливного бака.

Пермский вариант тюнинга ЛуАЗ-969М.

Вместо подножек установлены пороги, очень аккуратная будка, поставлены большие УАЗовские зеркала. А вот «кенгурятник » удачным не назовешь – мало того, что он железный и тяжелый, так еще и закрывает собой поворотники и подфарники. (http://megaperm.ru/img1143.htm)

Вариант тюнинга ЛуАЗ-969М от Виталия Силина из Боровичей .

Изготовлена металлическая будка из деталей от кузова «каблука», добавлена вторая дверь по правой стороне для удобства посадки-высадки пассажиров, запаска сделана откидной на сторону (при стандартном креплении запасного колеса нет возможности открытия верхней двери, при переносе точек крепления ниже перестаёт откидываться борт, поэтому пришлось городить откидной кронштейн ), на заднее стекло установлен стеклоочиститель, над передними сидениями прорезан люк.

Вариант отделки «передка» ЛуАЗ-969М в г.Б уча Киевской области.

Установлен другой бампер и заменена решетка «радиатора», на капоте закреплен декоративный «волноотбойник » из пластика. Хлам на капоте – особенность фотографии 🙂

Грузопассажирская переделка на базе обычного ЛуАЗ-1302 от Олега из Москвы. Над передними сидениями установлена жесткая «будка», задняя часть салона превращена в грузовой кузов.

Немецкая стилизация ЛуАЗ-969М под армейский вариант.

Заменены зеркала, поставлена противотуманка-искатель и светомаскировка на фары, на борт навешена лопата, сзади — запасная канистра.

Переделка ЛуАЗ-969М для использования в качестве снегоболотохода на колесах 33 дюйма . На фото справа — эта же машина, но уже на пневматиках низкого давления.

Установка на ЛуАЗ-969М кузова от ЗАЗ-969М.

Немецкая переделка ЛуАЗ-967М для улучшения мореходности — надставлены борта, чтобы не заливало волной (http://www.gelaendewagenmuseum.de).

Немецкая переделка ЛуАЗ-967М для повышения плавучести — навешены дополнительные понтоны по бортам. Кроме того, установлен заказной тент с большими дополнительными «окнами» (http://www.gelaendewagenmuseum.de).

«Одиссей» — радикальная переделка ЛуАЗ-969М в трехмостовый заднемоторный вездеход, выполненная Анатолием Гусевым — своего рода народная альтернатива «Геологу».

«Пушок» — не менее радикальная переделка ЛуАЗ-969М в гусеничный вездеход.

Мотор перенесен в заднюю часть кузова из-за особенностей используемой ходовой части. Освободившийся моторный отсек используется как багажник, горловина топливного бака перенесена на правый борт.

Самодельный кузов для ЛуАЗ-969М, собранный из элементов кузовов разных машин, от исходного кузова сохранена только задняя дверь. А ведь народный джип мог бы быть и таким, причем еще лет тридцать назад!


А вот таким народный джип мог быть лет двадцать назад — радикальная переделка кузова ЛуАЗ-969М с использованием элементов кузовов «Нивы» и «Москвича» (www.auto.ru ).

Не менее радикальный марийский рестайлинг, причем это не ЛуАЗ-13021! За основу взят обычный ЛуАЗ-969М, удлинена база и сделан новый четырёхдверный кузов (www.auto.ru ).

Реальный трехмостовый «луноход» на базе ЛуАЗ-969М с пневматиками низкого давления и цепными передачами на колеса.



Редкая переделка — снегоболотоход на базе ЛуАЗ-969А на пневматиках низкого давления, обратите внимание на дополнительные лестницы и подножки, измененную систему воздухозабора.


Абсолютный рекордсмен из Кемерова — четырехмостовый вездеход на базе ЛуАЗ-969М.

По утверждению владельца имел расход 15 л на сотню при грузоподъемности в тонну и максимальной скорости в 120 км/ч. Статья о нем была в журнале Моделист-Конструктор .

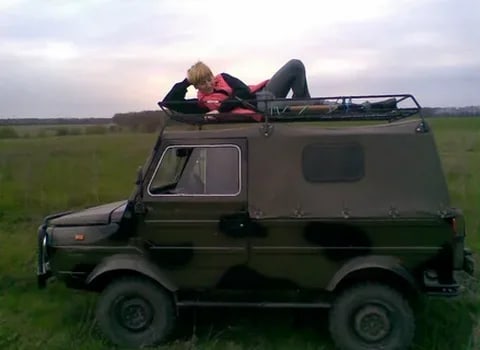

Оригинальная конструкция жесткого кузова, тюнинга и обвеса на ЛуАЗ-967М от Андрея .

На первом фото — машина до покраски и без обвеса, еще с оригинальными колесами, замененными впоследствии на колеса с дисками от «Мазды-626», из-за чего колеса имеют существенно больший вылет. В процессе переделки на 2/3 жесткой крыши был прорезан люк, закрываемый съемным тентом. В целом данный вариант кузова наглядно свидетельствует о том, что создание сугубо «гражданской» модификации машины было вполне возможно и при полной унификации с ТПК по кузову и по большинству агрегатов.

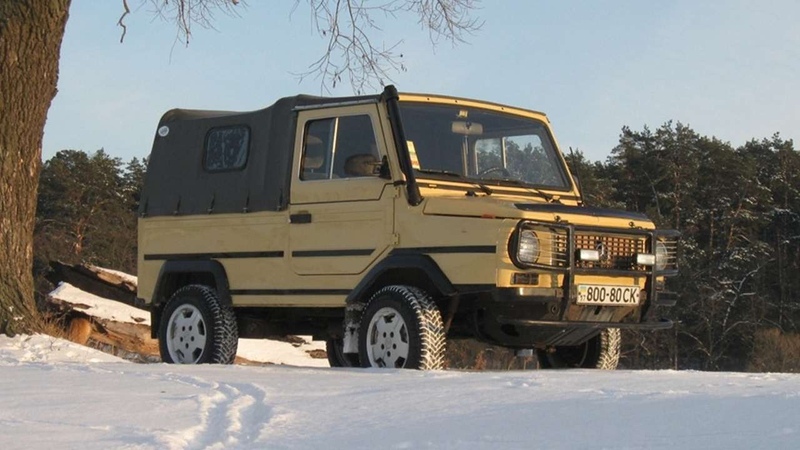

ЛуАЗ-969М с удлиненным кузовом (без удлинения базы), самодельным задним бампером и нестандартным самодельным тентом.

ЛуАЗ-969М первых серий (без «москвичевских» поворотников на крыльях) в оригинальной раскраске и с самодельным «кенгурятником».

ЛуАЗ-967М, переделанный Евгением Данилиным .

Переделка свелась к установке «шестерочного» двигателя и двойных скатов через футорки на оба моста, из-за чего поворот на твёрдом покрытии весьма затруднён. В качестве водоходного двигателя установлена оригинальная конструкция с поворотной винтовой колонкой. Как рассказывал он сам: «Об этой ТПКшке…Установлен двигатель ВАЗ 2106.Смонтированы шины увеличенного размера на 14 дюймов «Волговская снежинка». В кузов монтируется съемный агрегат для привода винта водомёта БТРа (с двигателем ВАЗ-2103 70 л.с). Результаты модернизации: Скорость 120 км\ч. На воде на колесах 5 км\ч. С винтом 10 км\ч.»

Экспортный ЛуАЗ-969М в Италии, установлен мотор Ford и нестандартный двухконтурный гидровакуумный усилитель тормозов.

Радикальный рестайлинг ЛуАЗ-1302 от Вячеслава Глотова.

Это не «Форос», как можно подумать, а самоделка на базе ЛуАЗ-969М, кроме «кенгурятника» поставлены нештатные сидения и самодельные дуги безопасности, заменены колёсные диски и поставлена низкопрофильная резина.

Оригинальная и рискованная украинская переделка ЛуАЗ-969М — кузов приподнят на проставках (см. положение рычагов подвески), установлена лебёдка спереди, колёсные диски заменены на легкосплавные большего радиуса.

Вариант переделки из Житомира. Минимум доработок, но смотрится достаточно оригинально.

Харьковский рестайлинг — переделана практически вся «морда», уширены крылья и переварена крышка капота чтобы поставить фары и решётку радиатора от «шестёрки». Я тоже прорабатывал в свое время вариант установки «шестёрочной» оптики, но я планировал разместить фары парами вертикально, чтобы не расставлять «морду» в ширину.

Январь 2019

Много изменений грядет на оптовом рынке автомобилей. Американский автоаукцион назвал помощника вице-президента по операциям в четверг, что является нашей первой историей, а канадский онлайн-аукцион Eblock официально работает в США

.

После этого мы взглянем на самый интересный автомобиль в Детройте, который вовсе не является автомобилем.

Наконец, мы завершаем наши новости долгожданными победителями ралли Дакар 2019.

Вперед!

Имя помощника вице-президента по операциям американского автоаукциона Американский автоаукцион

недавно назначил Мэтта Ариаса помощником вице-президента по операциям.Компания заявила, что с его 20-летним опытом работы на аукционах Ариас является «одним из ведущих экспертов в отрасли в области арбитражных процедур транспортных средств, проверок, ремонта, управления операциями и оптимизации ресурсов».

Брайан Томас, старший вице-президент американского автоаукциона, считает, что Ариас может обеспечить более стабильную последовательность в процессе составления отчетов о состоянии, что позволит дилерам точно оценивать цены на автомобили, а покупателям будет доверять больше.

Проработав много лет в Manheim и ADT, Ариас также является опытным переговорщиком, посредником и арбитром.Он работал в Manheim директором по операционному совершенству и директором по арбитражу. Он также является сопредседателем комитетов по стандартам аукционов NAAA и стандартам IARA, а также инструктором классов по стандартам NAAA.

«Приверженность к обеспечению качества глубоко укоренилась в культуре американского автоаукциона, и я восхищаюсь тем фактом, что генеральные менеджеры на каждом американском аукционе наделены автономией в принятии решений», — сказал Ариас. «Мой стол обычно представляет собой капот автомобиля на любом аукционе, на котором я работаю.

Узнайте больше об этой истории здесь:

https://www.autoremarketing.com/wholesale/americas-auto-auction-names-assistant-vice-president-operations

Запуск онлайн-аукциона Eblock в США

Eblock, канадский онлайн-аукцион автомобилей, официально открылся в США. Штаб-квартира Eblock в США находится в Берлингтоне, штат Вермонт, и ею управляет Майк ДеЧекко, бывший руководитель Dealer.com.

Eblock начнет экспансию США на северо-восток под руководством президента и главного операционного директора Джейсона МакКленахана.Eblock также примет участие в выставке NADA в 2019 году.

«Наши дилеры наблюдают, как молот падает со скоростью более 200 единиц в час, и они невероятно довольны результатами, которые они получают, используя нашу технологию», — сказал в пресс-релизе главный исполнительный директор Eblock Райан О’Коннор. «Запуск в США в связи с конвенцией NADA имеет для нас смысл».

Подробнее здесь:

https://www.autoremarketing.com/wholesale/eblock-online-auction-launches-us

Самым интересным автомобилем в Детройте был переднеприводный дизельный фургон с механической коробкой передач

Предложения на автосалоне в Детройте были немного скромными, но среди них было несколько драгоценных камней.Тяжелые нападающие, такие как Mustang Shelby GT500, новый Explorer и новая Supra, дебютировали, но они не претендуют на звание самого интересного автомобиля.

Скорее, это был Махиндра Мараццо. Странно, что эта машина вообще была там, ведь она не предназначалась для американского рынка — хоть и разрабатывалась здесь.

Этот темно-фиолетовый трехрядный дизельный минивэн с механической коробкой передач, безусловно, странный автомобиль, но это не самая лучшая его часть. Это также переднеприводный автомобиль с кузовом на раме, что является невероятно необычной компоновкой для этого типа.

Причиной этого является прочность. Он предназначен для эксплуатации в Индии, где дороги и условия вождения требуют использования транспортного средства, способного выдерживать большие нагрузки.

И Marazzo доставляет.

Взгляните:

https://jalopnik.com/the-most-interesting-car-in-detroit-was-this-front-drive-1831842473

Подборка победителей ралли Дакар 2019

После того, как Toyota взяла Red Bull, ралли Дакар 2019 официально завершилось. Однако он преподнес некоторые сюрпризы.

Насер Аль-Аттия и Матье Бомель заняли первое место на спонсируемой заводом Toyota Hilux, завершив гонку на 3100 миль с общим временем 34 часа 38 минут и 14 секунд. Это была первая победа Toyota.

В категории грузовиков победу одержали, конечно же, россияне. Евгений Яковлев, Эдуард Николаев и Владимир Рыбаков заняли первое место без промахов и с результатом 41 час 1 минута 35 секунд.

В

велосипедах доминировала KTM. Австралийский герой бездорожья Тоби Прайс представил свой бренд, финишировав за 33 часа 57 минут и 16 секунд с одним штрафным временем.

«Боль и пытки того стоили», — сказал Прайс в пресс-релизе. Дакар тяжел для всех, но Прайс в этом году ехал с едва восстановившимся сломанным запястьем.

В этом году

аргентинца заняли первое, второе и третье места на четверных. Нико Кавильяссо — новичок в Дакаре, но он занял первое место за 43 часа, 1 минуту и ​​54 секунды на своей Yamaha YFM700R.

Победители гонок бок о бок Франсиско Лопес Контардо и Альваро Хуан Леон Кинтанилья победили в классе Can-Am за 42 часа 19 минут и 5 секунд.

Подробнее о ралли «Дакар-2019» и участниках, занявших второе место, читайте здесь:

https://jalopnik.com/heres-your-quick-and-dirty-2019-dakar-rally-winners-rou-1831851531

Итак, что вы думаете о новой должности Ариаса? Вы в восторге от Eblock в США? Что вы думаете о Мараццо? Были ли результаты ралли «Дакар» такими, как вы ожидали?

Давайте послушаем в комментариях!



Нравится:

Нравится Загрузка…

Retro Garage — Автомеханик APK Скачать для Android

Стань автослесарем и ремонтируй ретро автомобили СССР! Ищите поврежденные детали, заказывайте новые или пытайтесь починить самостоятельно.

Каждый автомобиль состоит из более чем 50 деталей в 3-х категориях: кузов, шасси и двигатель. При желании можно сделать тюнинг и заменить часть кузова и деталей подвески на спортивные, гоночные и другие модификации!

После ремонта вы можете продать автомобиль или добавить его в свою коллекцию, а также принять участие в дрэг-заездах с соперниками на 1/4 мили или установить рекорд круга на кольцевой трассе.

В игре представлены самые популярные серийные автомобили СССР 50-х — 90-х годов прошлого века, сошедшие с конвейеров ГАЗ, УАЗ, ВАЗ, ЗАЗ, АЗЛК и других советских автозаводов.

Присоединяйтесь к нашим сообществам — самая актуальная информация тут:



  • facebook.com/retrogaragegame

  • instagram.com/retrogaragegame

  • vk.com/retrogaragegame

    04

    06

    06
    Технические характеристики
    Лицензия: Бесплатно
    Разработчик: Игры Первый Шаг
    Последнее обновление: 21 ноября 2021 г.
    Категория : Симуляторы
    Требуется Android: Android 5.0+
    Версия: 2.6.0
    Установок :
    Рейтинг контента : Все
    Рейтинг пользователей : 0.0/5 (0 голосов)

    Луаз-967м: технические характеристики, тюнинг и описание

    В начале 50-х годов в военном ведомстве СССР родилась идея создания простейшей машины для доставки боеприпасов и перевозки раненых в бою. Главным катализатором появления идей стал опыт Корейской войны.Используемые в ходе конфликта полноразмерные машины не могли в полной мере выполнять такие задачи.

    «Первый блин комом»

    В качестве силового агрегата покупателям предлагался мотоциклетный двигатель М-72 мощностью 23 л.с. Такое пожелание было высказано с целью максимальной унификации техники. Изначально заказ на разработку получило конструкторское бюро Ирбитского мотоциклетного завода. После грубой проработки и анализа проекта ИМЗ был вынужден отказаться от заказа. Дальнейшие работы стали проводить НАМИ при содействии специалистов ИМЗ.Машина получила рабочее название ТПК (конвейер переднего края).

    Первый проект будущего военного автомобиля ЛуАЗ разработал Ю. Долматовский. Однако его работа сильно отличалась от технического задания и была отклонена заказчиком. Но благодаря этому проекту задание было уточнено и уточнено по ряду пунктов.

    Новая концепция

    Второй проект разработал известный конструктор Б. Фиттерман. Его машина, в отличие от первого проекта, имела переднее расположение силового агрегата.Изначально в основу конструкции машины был заложен принцип полного привода, что потребовало создания новой трансмиссии. Для обеспечения малой высоты автомобиля подвеска колес была сделана независимой на торсионах.

    Поскольку заказчик требовал разместить водителя и двух лежачих раненых в кабине строго ограниченного размера, место водителя располагалось по оси автомобиля. На площадке для раненых имелись откидные скамейки для сидящих пассажиров.Еще одним оригинальным решением стала складная рулевая колонка, позволявшая управлять автомобилем из лежачего положения. Такое решение было продиктовано заказчиком для обеспечения минимальной высоты машины. В конце 1956 года именно такой нестандартный проект будущего ТПК ЛуАЗ-967 (ЛуАЗ 967) был одобрен военным ведомством.

    Фиаско второго проекта

    Первый прототип мотоциклетного двигателя был построен в 1957 году, после чего НАМИ продолжил работу по совершенствованию проекта.Именно в ходе этих модификаций будущий ЛуАЗ-967М получил знаменитые колесные редукторы, позволившие увеличить дорожный просвет до 262 мм.

    Модифицированный прототип под обозначением НАМИ 032 прошел очередной цикл испытаний, результаты которого были отклонены. Теперь заказчика не удовлетворяло собственное требование — двигатель М 72. Критике подверглись недостаточная мощность, неспособность машины преодолевать водные преграды и лишний вес конструкции.

    Свет в конце туннеля

    ЛуАЗ-967М спасло творение «Запорожца» с его V-образным двигателем воздушного охлаждения. Уже в 1961 году строится второй модернизированный прототип с мотоциклетным двигателем М 72, но конструктивно машина могла быть оснащена двигателем нового типа.

    Через год опытный образец был передан на завод «Коммунар» для проведения работ по интеграции нового «сердца». Многие конструкторы заводов ИМЗ и НАМИ переехали в новый офис в Запорожье.

    Запорожский вариант

    На новой площадке создан окончательный концепт транспортера передней кромки ЛуАЗ-967М. В качестве силового агрегата использовался двигатель МеМЗ 966 мощностью 27 л.с. Был изменен принцип работы трансмиссии – передние колеса получили неотключаемый привод, а задние подключались водителем по мере необходимости.

    Привод заднего моста выполнен по уникальной схеме — коробка и мост соединялись стальной полой трубой в жесткую конструкцию.Внутри трубы находился приводной вал. Мосты имели свободу относительно картера заднего моста за счет карданных шарниров на коробке передач и сухарей на дифференциале. Для расширения диапазона в трансмиссии была включена понижающая передача и блокировка дифференциала заднего моста. Органы управления этими устройствами вынесены на место водителя.

    На передней части автомобиля находилась лебедка с приводом от носка коленчатого вала двигателя. Основным назначением лебедки было вытягивание пластиковых водостоков с ранеными.Волокуши входят в стандартную комплектацию машины. Кроме того, в комплект входили металлические лестницы для преодоления препятствий. Лестницы могли устанавливаться по бокам и играть роль защитных экранов.

    Все органы управления автомобилем находились на полу кузова между ног водителя. За рулем находился типичный для грузовиков щиток приборов. На приборной доске по центру располагался спидометр, слева от него — индикаторы давления и температуры масла, справа — индикаторы топлива и заряда аккумулятора.Кроме того, на панели имелось несколько сигнальных ламп и переключателей. На рулевой колонке находился прожектор-искатель и подрулевые переключатели.

    Долгий путь к серии

    Машина в таком виде получила обозначение ЗАЗ-967 и после испытаний была рекомендована к серийному производству. Но завод «Коммунар» не имел возможности развернуть выпуск другой модели, поэтому документацию на автомобиль передали Луцкому машиностроительному заводу (ЛуМЗ). Завод приступил к освоению производства ТПК и гражданского внедорожника модели 969Б.

    Если производство гражданских автомобилей началось еще в 1967 году, то с производством конвейера снова возникли проблемы. Официально автомобиль был принят на вооружение в 1969 году под обозначением ЛуАЗ-967 и предназначался для поставок в различные рода войск. Но каждый из родов войск выдвигал свои требования и замечания к конструкции, что приводило к постоянным модификациям машины. ЛуАЗ-967 никогда не производился серийно; существовали только отдельные образцы.

    Модернизация непроизводственной машины

    Опыт эксплуатации автомобилей повышенной проходимости ЛуАЗ-967 из опытных партий показал необходимость более мощного двигателя. Положение вновь спас Мелитопольский моторный завод, начавший выпуск мотора МеМЗ 968 мощностью 37 л.с. Армейская версия этого мотора под индексом 967 была установлена ​​на многострадальный конвейер.

    Двигатель МеМЗ 967 отличался от гражданского двигателя измененной системой охлаждения.В его состав входил дополнительный радиатор охлаждения масла с индивидуальным электровентилятором. Осевой вентилятор двигателя не продувал ребра цилиндров, а протягивал через них воздух и выбрасывал его из моторного отсека. Так как армейская машина должна надежно работать в широком диапазоне температур, двигатель оснастили пусковым устройством 5ПП-40А. Устройство состояло из шприца, которым в коллектор впрыскивалась горючая жидкость (сернистый эфир) с низкой температурой испарения.

    Опционально автомобиль комплектовался предпусковым подогревателем воздуха ШААЗ 967-1015009-01. Конструктивно это был автономный отопитель от автомобилей ЗАЗ, приспособленный для переноски. В комплекте имелись металлические гофрированные рукава для подачи горячего воздуха к узлам прогреваемого двигателя.

    Остальные изменения были незначительными — несколько изменились элементы внешнего оформления автомобиля, уменьшилось передаточное число колесных редукторов. В 1972 году была собрана первая партия опытных машин.По их результатам автомобиль снова рекомендовали к серийному производству, теперь уже под обозначением ЛуАЗ-967М.

    Долгожданная серия

    Автомобиль начал сходить с конвейера в 1975 году, т.е. почти через 20 лет после первоначального технического задания. Выпуск машины осуществлялся исключительно по армейским заказам и продолжался практически до распада СССР. Последние экземпляры были собраны в самом конце 80-х годов. Прекращение производства было связано с ухудшением финансирования армии, которая перестала заказывать новые машины.Всего было собрано около 20 тыс. ТПК.

    На базе машины было создано несколько модификаций для установки различного вооружения — гранатометов, безоткатных орудий и реактивных установок для поражения наземных и воздушных целей. Такие самоходные установки выпускались лимитированными партиями.

    Параллельно в серию пошла модернизированная гражданская версия. Автомобиль отличался простотой конструкции, он продолжает пользоваться популярностью и в наши дни.Тюнинг ЛуАЗ-969М получил широкое распространение. Пути доработок поражают своей широтой – установка двигателей жидкостного охлаждения, установка цельнометаллических кузовов оригинальной конструкции и многое другое.

    В опытную серию был выпущен патрульный вариант машины под обозначением ЛуАЗ-967МП. Транспортер был оборудован радиостанцией и местами экипажа на штатных носилках. Снаружи патрульная версия отличалась передним бампером, зеркалами заднего вида и тентом над салоном.

    Серийные изменения

    В ходе производства в конструкцию ЛуАЗ-967М вносились различные изменения. В 1978 году автомобиль получил светотехнику с полным соответствием международным стандартам. Такое изменение позволило использовать транспортер на дорогах общего пользования. Вместо одной поисковой фары на рулевой колонке использовались две неподвижные — по углам кузова. Заднее круглое освещение заменено прямоугольными комбинированными фонарями стандартной модели FP133, расположенными вертикально.

    Вторая крупная доработка была произведена через несколько лет и коснулась вопроса плавучести машины.Из конструкции убрали негерметичный задний борт и установили бытовую помпу «Малютка», которая откачивала воду, попадавшую в корпус. Задние фонари ФП133 стали устанавливать горизонтально.

    Третий этап доработки конструкции пришелся на середину 80-х годов. На машину стали устанавливать немного модернизированный 39-сильный двигатель и улучшили герметизацию узлов машины. В конструкцию вновь был введен оригинальный насос для откачки воды из корпуса.

    Наши дни

    Вскоре после распада СССР началась продажа военной техники со складов хранения.Среди этих машин были машины ТПК. Многие владельцы проводят самостоятельную доработку и тюнинг ЛуАЗ-967М.

    Основным направлением внешней модернизации является установка силовых бамперов в передней и задней части кузова, а также установка колес большего размера с внедорожной резиной. Салон автомобиля оборудован более удобными сиденьями и дугами для тента. Благодаря тюнингу технические характеристики ЛуАЗ-967 заметно улучшаются. Но особенно ценятся автомобили в оригинальном состоянии, которые часто становятся украшением любой коллекции автомобилей.

    Технические статьи — DIYAutoTune.com

    Примечание — они здесь, чтобы помочь вам и предоставить информацию. Как и во всем, что связано с электроникой, компьютерами и автомобилями, без надлежащих исследований и планирования могут произойти плохие вещи. Делай свою домашнюю работу. Мы не можем нести ответственность за любые ваши действия или их результаты, основанные на этой информации или нет. Будь умным и будь в безопасности… и ради всего святого, не взорви свою машину!



    Нажмите здесь, чтобы прочитать полную техническую статью по этой теме.



    Ознакомьтесь с этими статьями, некоторыми внутренними статьями, некоторыми статьями клиентов/торговых посредников, чтобы узнать некоторые советы и рекомендации по настройке управления двигателем!





    От установок DIY Plug-n-Play до создания собственной подвески с нуля, от заводских преобразований EFI до MegaSquirt и преобразований с углеводов на EFI. Эти статьи собираются со всего Интернета, чтобы привести примеры того, как люди внедряют ЭБУ MegaSquirt в различные автомобили.Некоторые содержат очень подробную техническую информацию и электрические схемы, некоторые носят более общий характер. Если вы знаете статью, которая должна быть представлена ​​здесь, пришлите мне ссылку на [email protected].


    Документация по текущему оборудованию DIYAutoTune

    Здесь вы найдете руководства для устройств, которые были либо разработаны DIYAutoTune.com, либо не являются официальными продуктами Bowling & Grippo, не включенными в документацию MegaSquirt. Они поддерживаются напрямую через DIYAutoTune.com.

    Устаревшая документация по оборудованию DIYAutoTune

    Эти предметы больше не производятся.

    Мы больше не поддерживаем активно eMS-Pro на базе MS1, за исключением первоначальных покупателей устройств, купленных через DIYAutoTune (не забудьте подготовить информацию о квитанции, прежде чем связываться с нами). Для настройки eMS-Pro см. также документацию MS1/Extra.


    Установка и подключение

    Настройка и настройки

    Внутренние функции ECU и поиск и устранение неисправностей

    Аксессуары

    Автомобильный архив проекта

    В этих установках не всегда используются текущие детали, встроенное ПО или настройки.

    MegaSquirt и сопутствующие технические видеоролики / инструкции


    Заказчик представил технические статьи

    Советы, хитрости и крутые инсталляции, присланные нам нашими клиентами.


    Другие статьи, которые мы нашли в Интернете, могут быть вам интересны


    Хотите узнать больше о системах управления двигателем и настройке?

    Возьмите копию Performance Fuel Injection Systems от нашего Мэтта Крамера и Джерри Хоффманна.


    Двигатель ВАЗ-2109.ВАЗ-2109 двигатель тюнинг

    ВАЗ-2109 — это, пожалуй, один из самых известных и распространенных автомобилей в России. Как известно, ВАЗ «девятого семейства» оснащался тремя силовыми агрегатами. Каждый из них отличался своей мощностью и рабочим объемом. Сегодня мы рассмотрим, как устроен двигатель (ВАЗ-2109-21099) и узнаем, как его тюнинговать.

    Первый двигатель

    Изначально «девятка» оснащалась одним 1,3-литровым бензиновым двигателем, который выдавал до 64 лошадиных сил. Этот агрегат восьмиклапанный, с карбюраторным типом питания.Инжекторные прототипы появились только в начале 2000-х.



    С таким двигателем автомобиль набирал «сотню» за 16 секунд. При этом его максимальная скорость по паспортным данным составляла 148 километров в час.

    ВАЗ-2109 с двигателем 1,5 л

    В связи с тем, что девятое семейство «Жигулей» имело очень низкие динамические характеристики, на Волжском автомобильном заводе было принято решение о разработке нового, более динамичного двигателя. Им стал 1,5-литровый 8-клапанный карбюраторно-бензиновый двигатель.ВАЗ-2109, а именно его экспортные модификации, имели уже не карбюраторный, а инжекторный тип впрыска. Именно этот 1,5-литровый двигатель устанавливался на большинство ВАЗ «восьмого» и «девятого» семейств.



    Инжекторные модификации

    В 2000 году Волжский завод модернизировал старый 1,5-литровый карбюраторный двигатель и сделал его инжекторным. Благодаря системе распределенного впрыска значительно возросла мощность двигателя – до 78 «лошадок», увеличился крутящий момент, при этом снизился расход топлива.Также следует подчеркнуть экологичность «девяток», имеющих инжекторный двигатель.

    ВАЗ-2109 и технические характеристики его двигателя внутреннего сгорания

    Рассмотрим характеристики самого популярного мотора, который устанавливается на «девятку» уже более 10 лет. Это полуторалитровый 8-клапанный агрегат с карбюраторным типом мощности. Все характеристики разделим по пунктам:

    1. Количество цилиндров. Их было 4, как и на всех остальных ДВС «девятках».
    2. Диаметр поршня. На каждый цилиндр она равнялась 82 миллиметрам.
    3. Заказ двигателя: 1-3-4-2. Это классическая схема работы всех карбюраторных двигателей.
    4. Степень сжатия составляет 9,9.
    5. Номинальная мощность двигателя . При 5600 об/мин это была пятьдесят одна лошадиная сила. В динамике этот показатель увеличился до 68 лошадиных сил.
    6. Минимальное количество оборотов, которое может сделать коленчатый вал, от 750 до 800.
    7. Ход поршня На 1,5-литровом двигателе этот показатель составлял семьдесят один миллиметр.
    8. Максимальный крутящий момент при 5600 об/мин составляет 106,4 Нм.

    Благодаря этому агрегату «Девятка» стала одной из первых отечественных машин с такой прекрасной динамикой. Максимальная скорость автомобиля по паспортным данным составляла 148 километров в час. При этом рывок с нуля до «сотни» оценивался в 14 с лишним секунд. Для машин конца 80-х это очень и очень хороший динамический показатель.Конечно, сейчас появились более мощные и экономичные аналоги. Однако наши автовладельцы нашли способ возродить старую добрую «девятку» и максимально улучшить ее «сердце». Как нетрудно догадаться, это тюнинг двигателя. ВАЗ-2109 можно модифицировать несколькими способами. Ниже мы рассмотрим некоторые из них.



    Увеличение мощности двигателя

    Существует ряд различных методов форсирования двигателя ВАЗ. Наиболее надежным из них является увеличение его рабочего объема. Эффективность этого метода, как говорится, очевидна.Судите сами — в камеру сгорания поступает больше горючей смеси, соответственно в таком количестве она отдает много энергии. Если произвести аналогичный ремонт двигателя, ВАЗ-2109 станет мощнее процентов на 20-40. Но вот проблема — вместе с мощностью автомобиля увеличивается расход топлива процентов на 15-20. Поэтому, прежде чем приступать к настройке, обратите внимание на последствия. Впрочем, расход не такая уж и существенная проблема. Вместо 7 литров она теперь будет «кушать» 8.4. Разница не пугающая и не шокирующая.



    Так в чем же суть этого метода? Вся его особенность заключается в расточке блока цилиндров под больший диаметр поршня. В этом случае необходимо приобрести и установить новый комплект поршней и колец (тоже большого диаметра).

    Замена коленвала

    Если установить на «девятку» другой коленвал (с большим радиусом кривошипа), можно добиться высокого хода поршня. Соответственно объем цилиндров будет больше (то есть двигатель станет мощнее).В этом случае ВАЗ-2109 не будет «кушать» больше топлива, при этом его динамика значительно возрастет.

    Правда, это более затратный метод, чем расточка блока цилиндров. Среди новых деталей, которые необходимо приобрести для данных работ, стоит выделить такие как:

    1. Новый коленвал. Диаметр его кривошипа обязательно должен быть от 75 до 80 миллиметров.
    2. Комплект новых поршней. Следует выбирать те, которые максимально подойдут к приобретенному коленвалу.Важно учитывать, что блок цилиндров имеет свою максимальную высоту и очень большой поршень в нем не пройдет.
    3. Кольца поршневые (комплект компрессионный и маслосъемный).

    Кроме этого нужно найти мастера, который выполнит работы по расточке блока под данный комплект поршней. По времени весь тюнинг двигателя (ВАЗ-2109-21099) может занять от 1 до 3-4 недель.

    Доработка ГБЦ

    Как ни странно, но увеличение рабочего объема не всегда является выгодным методом форсирования двигателя.Иногда автолюбители прибегают к доработке ГБЦ и замене распредвала на тюнинговый (то есть нестандартный). На самом деле, этот метод действительно впечатляет своей эффективностью. Однако для этого нужно потратить много времени и сил, так как ревизия будет касаться не только головки блока. Это может быть и установка других седел, и установка новых клапанов большого диаметра. Если произвести такой ремонт двигателя, ВАЗ-2109 будет мощнее процентов на 5-15 в зависимости от объема выполненных работ.

    Выхлопная система



    Исследования показали, что автомобиль теряет значительную часть своей мощности именно на выходе выхлопных газов из системы. Соответственно, если доработать выхлопную систему, можно значительно увеличить мощность двигателя. Этот способ хорош тем, что не требует руки опытного слесаря. Еще в нем нет необходимости дорабатывать мотор напрямую. Двигатель остался прежним. Но для того, чтобы газы выбрасывались с большей скоростью, нужно тщательно просчитать конструкцию выхлопной системы своего автомобиля.Весь смысл доработки заключается в увеличении диаметра труб, изменении их профиля и внутренней полировки. Способ менее сложный, чем два предыдущих, но и очень трудоемкий.

    Что это может дать? Благодаря доработке выхлопной системы мощность двигателя увеличивается на 15 процентов. Если учесть, что при работе вы никогда не разбирали мотор, а просто «настраивали» патрубки, этот способ можно считать одним из самых эффективных среди всех остальных.

    Замена двигателя

    ВАЗ-2109 очень специфический автомобиль.Дело в том, что ранние двигатели, устанавливаемые на «девятки», обладают меньшей мощностью и слабой — по нынешним меркам — динамикой. Все кардинально изменилось только в 2000-х, когда Волжский автозавод начал оснащать «девятку» новыми инжекторными агрегатами. Благодаря использованию новой технологии подачи топлива в цилиндр значительно возросла мощность и динамика разгона автомобиля. К чему все эти разговоры? Все дело в том, что можно увеличить мощность двигателя без мучительной расточки и доработки коленвала.Для этого достаточно купить и установить целиком инжекторный двигатель ВАЗ вместо прежнего карбюраторного. Однако этот способ эффективен только для тех, у кого карбюраторные двигатели объемом 1,3 и 1,5 литра.

    Если купить новый двигатель, ВАЗ-2109 (цена мотора которого 25-30 тысяч рублей) станет не только быстрым и маневренным, но и экономичным в плане расхода топлива. Ведь, как ни крути, инжектор – это более совершенная система распределения топлива.


    В этом случае старый мотор всегда можно продать по частям (или целиком с навесным оборудованием). В итоге цена всего тюнинга будет от 10 до 15 тысяч рублей.

    Сколько времени занимает демонтаж двигателя? ВАЗ-2109 имеет относительно простую конструкцию, поэтому заменить старый карбюратор на инжектор можно за 1-2 дня. Важно, что новый мотор также включает навесное оборудование. Без них новый двигатель работать не будет. ВАЗ-2109 «инжектор» отличается малым расходом топлива (около 6-7 литров) и высокой мощностью.Это идеальный вариант для тех, кто хочет быстро и надежно увеличить мощность своей «девятки».

    Установка мотора от иномарки

    Какой двигатель на ВАЗ-2109 можно установить с иномарки? Этот вопрос очень сложный, так как на него нет однозначного ответа. Некоторые автомобилисты советуют ставить двигатель от немецких Audi и Volkswagen 90-х годов выпуска. Но один из самых подходящих вариантов – установка мотора от Опель Вектра.


    Однако каким бы ни был этот двигатель, его лучше монтировать с родной коробкой передач.А это дополнительные затраты, и тем более с финансовой стороны. Плюс придется вписывать новый мотор в техпаспорт.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
