Зарядка своими руками для планшета – Зарядка от прикуривателя, для планшета, телефона и ноутбука. Как не спалить свой девайс?

Содержание

Зарядка от прикуривателя, для планшета, телефона и ноутбука. Как не спалить свой девайс?

Еще один распространенный вопрос, который приходит ко мне на блог, касается зарядки для различных гаджетов в автомобиль. Например, как заряжать телефон мы уже поговорили, однако с планшетами и даже с ноутбуками, не совсем понятно. В общем, очень полезная статья постараюсь расставить все по полочкам и почему иногда можно просто спалить свой девайс …



Итак, давайте начнем собственно с «зарядников» от прикуривателя для телефона, какие они бывают?



Для телефона

Нужно понимать – для того чтобы зарядить смартфон нужно иметь напряжение около 5 Вольт, и силу тока минимум 0,5 Ампера, как максимум который я встречал 2 Ампера, для очень больших батарей. Самый универсальный ток и напряжение на выходе – это 5 Вольт и 1 Ампер!

Запомните это важно. Смотреть нужно на выходе такого «зарядника» обычно есть надпись «OUTPUT». Такое напряжение не убьет ваш телефон, а батарея прослужит долго! По формам они также отличаются. Сейчас основных вида всего два:

1) Это уже с готовым кабелем, втыкаем одним концом в прикуриватель, другим в определенную модель телефона и идет зарядка. Такой тип сейчас отмирает, потому как он не универсален. ТО есть если заряжает, скажем SONY то Samsung «подпитать» не сможет! Однако сейчас идут глобализации у многих компаний и поэтому выходы становятся одинаковы.

Но такой тип мне не очень нравится, потому как он работает только с определенными амперами, которые если для одного производителя подходят для другого могут быть противопоказаны.

2) Универсальный с USB портами. Тут уже выбор получше, как правило есть два – три порта USB в которые вы можете воткнуть кабель от своего телефона и выбрать нужные показатели амперов. Например, у меня есть такая зарядка и там есть два выхода на 1 Ампер, и на 2,5 Ампера.

Большой плюс еще и то, что там обычные порты, то есть вы можете заряжать не только телефоны но и другие девайсы.



Для планшета

Почему не подойдет зарядка от телефона для планшета? Очень распространённый вопрос! В своем большинстве, планшеты используют другой ток заряда. Обычно это 9 Вольт и все те же 1 – 2 Ампера на выходе.

А как мы уже сверху разобрали, для смартфона нужно 5 Вольт, если вы гипотетически «воткнете» телефонную зарядку в планшет – то контроллер у последнего просто выгорит! Попадаете на дорогостоящий ремонт. Поэтому запомните – нельзя, использовать телефонные зарядные устройства для планшетных компьютеров.

Так что же делать, как зарядить?

Если честно, то сейчас производители электроники начали так называемое «укрупнение». Суть проста – сделать один универсальный разъем – который подойдет как для сотовых, так и для планшетников! Тогда можно будет «запитаться» напрямую от прикуривателя, главное выбрать правильный ток.

Однако очень много девайсов, которые используют старый не универсальный разъем  с другими характеристиками. И тут выхода два:

1) Купить зарядное устройство специально для планшетного компьютера.

2) Использовать специальные POWER BANK,  у которых есть выходы под все девайсы, даже под ноутбуки. Суть такова – его «питаем» от прикуривателя, а устройства от него. Также плюс такого «аппарата», он может питать вас вдали от машины.



Ноутбуки

Про ноутбук ничего не сказал – но тут практически такая же ситуация как со вторым «претендентом». Опять нужно определять потребляемое напряжение и амперы. Забегая вперед скажу оно может быть – 19 Вольт, и примерно 3,5 А, это много!

Поэтому заряжать достаточно проблематично! Даже через POWER BANK. Тут сложно отказаться от розетки. Конечно, продаются специальные устройства именно для ноутбуков – в прикуриватель, но это дополнительное устройство и причем недешевое.

Про альтернативные источники, опять же скажу пару слов – на многих Китайских сайтах, можно без проблем заказать солнечные батареи, которые подойдут практически всем гаджетам. Однако из минусов, это то что солнца нет, заряда тоже, да и ток там слабый длительное время заряда. Посмотрите мое видео, там в середине есть про солнечные батареи.

Подводя итог ребята, можно констатировать факты, сейчас практически нет универсального устройства, которое будет питать все ваши гаджеты в машине от прикуривателя. Если смартфон и планшет можно запитать от POWER BANK, то вот с ноутбуком не так все просто.
Но технологии не стоят на месте, скоро как я думаю, будет придумано что-то подходящее на все устройства.



Источник

Простое ЗУ для планшетов и сотовых в автомобиль – Поделки для авто

Для того, чтобы зарядить от 12-вольтной бортовой сети автомобиля любое портативное устройство, например, телефон или планшет, придется воспользоваться DC-DC преобразователем. Но покупать инвертор необязательно, когда можно самостоятельно собрать, например, совсем несложную конструкцию на основе микросхемы 34063api.

Простое ЗУ для планшетов и сотовых в автомобиль схема

Микросхема специально разработана для этой цели, и многие производители зарядных устройств используют ее как основной драйвер в автомобильных ЗУ. Именно эта микросхема стала базовой для большинства «зарядок», работающих от прикуривателя.

Простое ЗУ для планшетов

В микросхеме предусмотрен встроенный выходной каскад, отдающий в нагрузку ток до 3А. Благодаря этому ее можно считать универсальной – она способна зарядить практически любое мобильное устройство, в том числе устройства с емкими аккумуляторами, вроде планшетных компьютеров.

DSCN1379 ЗУ для сотовых в автомобиль

Микросхема дает стабильное выходное напряжение в 5 Вольт. Оно оптимально для подзарядки аккумуляторов самых разных портативных устройств. Дроссель состоит из 20 витков намотанного на «гантельку» провода толщиной 0,6 мм. Перепады и броски бортового напряжения для микросхемы не страшны, так как диапазон входных напряжений от 7 до 40 Вольт.

ЗУ для планшетов и сотовых DSCN1384

Микросхема стабильно работает даже при резких перепадах температуры и смене погоды, не перегреваясь в процессе. Подключать 34063api можно по нескольким схемам. Здесь представлен самый надежный вариант, который к тому же прост и легок в воспроизведении.

 ЗУ для сотовых в авто DSCN1388

Особенно ценным качеством этой микросхемы является то, что возможно одновременное подключение к выходу нескольких мобильных телефонов. При этом качество зарядки, даже если все модели разные, будет не хуже, чем через штатное устройство. Также можно исключить из схемы входные и выходные конденсаторы, которые нужны только чтобы фильтровать помехи.

Похожие статьи:

Универсальное usb зарядное устройство | Мастер-класс своими руками

Не секрет что подавляющее количество пользователей компьютеров используют в качестве таковых именно удобные и компактные ноутбуки. При этом тачпад так и не стал полноценной, а главное удобной заменой мыши. Наиболее удобным вариантом для работы на ноутбуке является использование беспроводной мыши, работающей на аккумуляторных батарейках формата AAA.
После нескольких случаев разряда аккумуляторов мыши в самый неподходящий момент, когда под рукой нет розетки – пришла в голову идея создания из подручных средств универсального зарядного устройства, позволяющего зарядить батареи от ноутбука.Универсальное usb зарядное устройство

Для большей универсальности, также была добавленна возможность заряжать и телефон, посредством паралельного присоединения штекера для зарядки телефона, в итоге даже находясь в дороге, можно без проблем зарядить мобильник.

Универсальное usb зарядное устройство

И так, для создания этого устройства была использована задняя часть от поломаного пульта управления, например от телевизора, в общем главное, что бы имелся работоспособный отсек для батареек ААА, его нам надо будет просто взять и отпилить для последующего использования в устройсве.

Универсальное usb зарядное устройство

Теперь у нас уже имеется отсек для батареек, далее берем любое старое зарядное устройство и отрезаем на нем штекер, как правило, там будет два провода – красный (+) и черный (-), главное не перепутать. Подключать же напрямую зарядное устройство к аккумуляторам категорически запрещается в целях вашей же безопасности, источник питания к батареям будет подключен через специальную микросхему, которая есть в любом телефонном аккумуляторе, служит она как раз для ограничения подачи питания при достижении полного заряда батарей.

Универсальное usb зарядное устройство

Подключить эту схему не сложно, плюсом для зарядно устройства будет являться контакт припаяный к корпусу самого аккумулятора, хотя на самом деле каждый контакт обычно подписан, главное не перепутать вход с выходом.

Универсальное usb зарядное устройство

Следующий шаг это установка в устройство гнезда mini usb, его можно взять от любого поломаного плеера или телефона, подключить его очень просто первый контакт – плюс, пятый – минус, подключать следует ко входу выше оговоренной микросхемы.

Универсальное usb зарядное устройство
Универсальное usb зарядное устройство

Для индикации, работы зарядного устройства, удобно использовать светодиод взятый, например, из зажигалки с фонариком, припаивать его необходимо через сопротивление от 150 до 500 Ом к выходам микросхемы.

Универсальное usb зарядное устройство

Итого собрав, все это мы получаем универсальное зарядное устройство с возможностью зарядки телефона и батареек, как от ноутбука или компьютера, так и от сети.

Универсальное usb зарядное устройство
Универсальное usb зарядное устройство

Как своими руками сделать солнечное зарядное устройство для телефона

Создание своими руками солнечной USB зарядки для телефона — один из самых интересных и полезных проектов на ВЕЛОФАНЕ. Сделать самодельное зарядное устройство не слишком сложно — необходимые компоненты не очень дорогие и их легко достать. Солнечные зарядные USB устройства идеально подходят для зарядки небольших устройств, например, телефона.

Слабым местом всех самодельных солнечных зарядок являются аккумуляторы. Большинство зарядных устройств на солнечных батареях собираются на базе стандартных никель-металл-гидридных аккумуляторов — дешёвых, доступных и безопасных в эксплуатации. Но к сожалению у NiMH аккумуляторов слишком низкие напряжение и ёмкость, чтобы их можно было серьёзно рассматривать в качестве зарядных устройств для современных гаджетов, энергопотребление которых с каждым годом только растёт.

Например, аккумулятор iPhone 4 на 2000 мА*ч ещё можно полностью перезарядить от самодельной солнечной зарядки с двумя или четырьмя аккумуляторами АА, но вот iPad 2 оснащён аккумулятором на 6000 мА*ч, который уже не так просто перезарядить с помощью подобного зарядного устройства.

Решением данной проблемы является замена никель-металл-гидридных аккумуляторов на литиевые.

Из этой инструкции вы узнаете, как своими руками сделать солнечную USB зарядку с литиевым аккумулятором. Во-первых, по сравнению с коммерческими зарядными устройствами это самодельное зарядное устройство обойдётся вам очень дёшево. Во-вторых, собрать его очень просто. И самое главное — эта литиевая USB зарядка безопасна при эксплуатации.

Шаг 1: Необходимые компоненты для сборки солнечной USB зарядки.

Электронные компоненты:

  • Солнечная батарея на 5 В или выше
  • Литий-ионный аккумулятор на 3,7 В
  • Контроллер зарядки литий-ионного аккумулятора
  • Повышающая USB схема постоянного тока
  • Разъём 2,5 мм с креплением на панель
  • Разъём 2,5 мм с проводом
  • Диод 1N4001
  • Провод

Конструкционные материалы:

  • Изолента
  • Термоусадочные трубки
  • Двухсторонняя лента из пеноматериала
  • Припой
  • Жестяная коробка (или другой корпус)

Инструменты:

  • Паяльник
  • Пистолет для склеивания горячим клеем
  • Дрель
  • Дремель (не обязателен, но желателен)
  • Кусачки
  • Инструмент для зачистки проводов
  • Помощь друга
  • Защитные очки

В этом руководстве рассказывается как сделать зарядное устройство для телефона на солнечной энергии. Вы можете отказаться от использования солнечных батарей и ограничиться только изготовлением обычной USB зарядки на литий-ионных аккумуляторах.

Большинство компонентов для этого проекта можно купить в интернет магазинах электроники, но повышающую USB схему постоянного тока и контроллер заряда литий-ионного аккумулятора найти будет не так просто. Далее в этом руководстве я расскажу, где можно достать большинство необходимых компонентов и для чего каждый из них нужен. Исходя из этого вы сами решите какой вариант вам лучше всего подходит.

Шаг 2: Преимущества зарядных устройств с литиевыми аккумуляторами.

Может быть вы не догадываетесь, но скорей всего литий-ионный аккумулятор прямо сейчас лежит у вас в кармане или на столе, а может и в вашем кошельке или рюкзаке. В большинстве современных электронных устройств используются литий-ионные аккумуляторы, характеризующиеся большой ёмкостью и напряжением. Их можно перезаряжать множество раз. Большинство аккумуляторов формата АА по химическому составу являются никель-металл-гидридными и не могут похвастаться высокими техническими характеристиками.

С химической точки зрения разница между стандартным никель-металл-гидридным аккумулятором АА и литий-ионным аккумулятором заключается в химических элементах, содержащихся внутри элемента питания. Если вы посмотрите на периодическую таблицу элементов Менделеева, то увидите, что литий находится в левом углу рядом с самыми химически активными элементами. А вот никель расположен в середине таблицы рядом с химически неактивными элементами. Литий обладает такой высокой химической активностью из-за того, что у него только один валентный электрон.

И как раз именно по этой причине на литий много нареканий — иногда он может выходить из-под контроля из-за своей высокой химической активности. Несколько лет назад компания Sony, лидер в производстве аккумуляторов для ноутбуков, изготовила партию некачественных аккумуляторов для ноутбуков, некоторые из которых самопроизвольно возгорались.

Именно поэтому при работе с литий-ионными аккумуляторами мы должны придерживаться определенных мер предосторожности — очень точно поддерживать напряжение во время зарядки. В этой инструкции используются аккумуляторы на 3,7 В, которые требуют заряжающего напряжения 4,2 В. При превышении или уменьшении этого напряжения химическая реакция может выйти из-под контроля со всеми вытекающими последствиями.

Вот почему при работе с литиевыми батареями необходимо проявлять предельную осторожность. Если обращаться с ними осторожно, то они достаточно безопасны. Но если вы будете делать с ними недопустимые вещи, то это может привести к большим неприятностям. Поэтому их следует эксплуатировать только строго по инструкции.

Шаг 3: Выбор контроллера заряда литий-ионного аккумулятора.

Из-за высокой химической реактивности литиевых аккумуляторов вы должны быть на сто процентов уверены, что схема контроля напряжения заряда вас не подведёт.

Хотя можно изготовить собственную схему контроля напряжения, но лучше просто купить уже готовую схему, в работоспособности которой вы будете уверены. На выбор доступны несколько схем контроля заряда.

На данный момент Adafruit выпускает уже второе поколение контроллеров заряда для литиевых аккумуляторов с несколькими доступными значениями входящего напряжения. Это весьма неплохие контроллеры, но у них слишком большой размер. Вряд ли на их базе получится собрать компактное зарядное устройство.

В интернете можно купить небольшие модули контроллеров зарядки литиевых аккумуляторов, которые и используются в данном руководстве. На базе этих контроллеров я также собрал множество других самоделок. Они мне нравятся за компактность, простоту и наличие светодиодной индикации заряда аккумулятора. Как и в случае с Adafruit, при отсутствии солнца литиевый аккумулятор можно зарядить через USB порт контроллера. Возможность зарядки через USB порт является крайне полезной опцией для любого зарядного устройства на солнечных батареях.

Независимо от того, какой контроллер вы выбрали, вы должны знать как он работает и как его правильно эксплуатировать.

Шаг 4: USB порт.

Через USB порт можно заряжать большинство современных устройств. Это стандарт во всём мире. Почему бы просто не подключить USB порт напрямую к аккумулятору? Зачем нужна специальная схема для зарядки через USB?

Проблема заключается в том, что по стандарту USB напряжение составляет 5 В, а литий-ионные аккумуляторы, которые мы будем использовать в данном проекте, имеют напряжение всего 3,7 В. Поэтому нам придётся воспользоваться повышающей USB схемой постоянного тока, которая увеличивает напряжение до достаточного для зарядки различных устройств. В большинстве коммерческих и самодельных USB зарядок, наоборот, используются понижающие схемы, так как они собираются на базе аккумуляторов на 6 и 9 В. Схемы с понижением напряжения более сложные, поэтому в солнечных зарядных устройствах их лучше не применять.

Схема, которая применяется в данной инструкции, была выбрана в результате длительного тестирования различных вариантов. Она практически идентична схеме Minityboost Adafruit, но стоит дешевле.

Конечно вы можете купить онлайн недорогое зарядное USB устройство и разобрать его, но нам нужна схема, преобразующая 3 В (напряжение двух батареек АА) в 5 В (напряжение на USB). Разборка обычной или автомобильной USB зарядки ничего не даст, так как их схемы работают на понижение напряжения, а нам наоборот нужно повышать напряжение.

Кроме того следует учесть, что схема Mintyboost и используемая в проекте схема способны работать с гаджетами Apple, в отличии от большинства других зарядных USB устройств. Устройства от Apple проверяют информационные пины на USB, чтобы знать куда они подключены. Если гаджет Apple определит, что информационные пины не работают, то он откажется заряжаться. У большинства других гаджетов такая проверка отсутствует. Поверьте мне — я перепробовал множество дешёвых схем зарядки с интернет-аукциона eBay — ни от одной из них мне не удалось зарядить свой айфон. Вы же не хотите, чтобы от вашей самодельной USB зарядки нельзя было заряжать гаджеты Apple.

Шаг 5: Выбор аккумулятора.

Если вы немного погуглите, то обнаружите огромный выбор аккумуляторов разных размеров, ёмкостей, напряжений и стоимости. Поначалу во всём этом многообразии будет несложно запутаться.

Для нашего зарядного устройства мы будет использовать литий-полимерный (Li-Po) аккумулятор на 3,7 В, который очень напоминает аккумулятор для айпода или мобильного телефона. Действительно, нам нужен аккумулятор исключительно на 3,7 В, так как схема зарядки рассчитана именно на это напряжение.

То, что аккумулятор должен быть оснащён встроенной защитой от перезаряда и переразряда, даже не обсуждается. Обычно эта защита называется «PCB protection» («схема защиты»). Поищите по этим ключевым словам на интернет-аукционе eBay. Из себя она представляет всего лишь небольшую печатную плату с чипом, которая защищает аккумулятор от чрезмерного заряда и разряда.

При выборе литий-ионного аккумулятора смотрите не только на его ёмкость, но и на его физический размер, который преимущественно зависит от выбранного вами корпуса. В качестве корпуса у меня выступила жестяная коробка Altoids, так что я был ограничен в выборе аккумулятора. Я сначала думал купить аккумулятор на 4400 мА*ч, но из-за его больших размеров мне пришлось ограничиться аккумулятором на 2000 мА*ч.

Шаг 6: Подсоединение солнечной батареи.

Если вы не собираетесь делать зарядное устройство с возможностью подзарядки от солнца, то можете пропустить этот этап.

В этом руководстве используется солнечная батарея в жестком пластиковом корпусе на 5,5 В и 320 мА. Вам подойдет любая большая солнечная батарея. Для зарядного устройства лучше всего выбирать батарею, рассчитанную на напряжение 5 - 6 В.

Возьмите провод за кончик, разделите его на две части и немного зачистите концы. Провод с белой полоской отрицательный, а полностью чёрный провод — положительный.

Припаяйте провода к соответствующим контактам с обратной стороны солнечной батареи.

Закройте места пайки с помощью изоленты или горячего клея. Это защитит их и поможет снизить нагрузку на провода.

Шаг 7: Сверлим жестяную коробку или корпус.

Так как в качестве корпуса я использовал жестяную коробку Altoids, то мне пришлось немного поработать дрелью. Кроме дрели нам понадобится ещё и такой инструмент, как дремель.

Перед тем, как начать работу с жестяной коробкой, сложите в неё все компоненты, чтобы убедиться на практике, что она вам подходит. Продумайте, как лучше всего в ней разместить компоненты, и только потом сверлите. Места расположения компонентов можете обозначить маркером.

После обозначение мест можете приниматься за работу.

Вывести USB порт можно несколькими способами: сделать небольшой надрез прямо вверху на коробке или же сбоку на коробке просверлить отверстие соответствующего размера. Я решил сделать отверстие сбоку.

Сначала приложите USB порт к коробке и обозначьте его место. Внутри обозначенной области просверлите дрелью два или больше отверстий.

Зашлифуйте отверстие дремелем. Обязательно соблюдайте технику безопасности, чтобы не травмировать пальцы. Ни в коем случае не держите коробку в руках — зажмите её в тиски.

Далее убедитесь, что в сделанное вами отверстие свободно проходит USB порт.

Просверлите отверстие диаметром 2,5 мм для USB порта. При необходимости расширьте его с помощью дремеля. Если вы не планируете устанавливать солнечную батарею, то в отверстии 2,5 мм нет необходимости!

Шаг 8: Подключение контроллера зарядки.

Одна из причин, по которой я выбрал этот компактный контроллер зарядки, это его высокая надёжность. У него четыре контактные площадки: две впереди рядом с портом mini-USB, куда подаётся постоянное напряжение (в нашем случае от солнечных батарей), и две сзади для аккумулятора.

Чтобы подключить разъём 2,5 мм к контроллеру зарядки, необходимо подпаять два проводка и диод от разъёма к контроллеру. Кроме того желательно воспользоваться термоусадочными трубками.

Зафиксируйте диод 1N4001, контроллер зарядки и разъём 2,5 мм. Расположите разъём перед собой. Если смотреть на него слева направо, то левый контакт будет отрицательным, средний — положительным, а правый вообще не используется.

Один конец проводка припаяйте к отрицательной ножке разъёма, а другой к отрицательному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Ещё один проводок припаяйте к ножке диода, рядом с которой нанесена метка. Припаивайте его как можно ближе к основанию диода, чтобы сэкономить побольше свободного места. Припаяйте другую сторону диода (без метки) к средней ножке разъёма. Опять же, постарайтесь припаять максимально близко к основанию диода. И в завершение подпаяйте проводок к положительному контакту на плате. Кроме того желательно воспользоваться термоусадочными трубками.

Шаг 9: Подключение аккумулятора и USB схемы.

На данном этапе потребуется всего лишь подпаять четыре дополнительных контакта.

Нужно подсоединить аккумулятор и USB схему к плате контроллера зарядки.

Сначала отрежьте несколько проводков. Подпаяйте их к положительным и отрицательным контактам на USB схеме, которые расположены на нижней стороне платы.

После этого соедините вместе эти проводки с проводками, идущими от литий-ионного аккумулятора. Убедитесь, что вы соединили вместе отрицательные проводки и соединили вместе положительные проводки. Напоминаю, что красные провода у нас положительные, а чёрные — отрицательные.

После того, как вы скрутили проводки вместе, приварите их к контактам на аккумуляторе, которые находятся на обратной стороне платы контроллера зарядки. Перед пайкой проводки желательно продеть в отверстия.

Теперь можно поздравить вас — вы на 100% справились с электрической частью этого проекта и можете немного расслабиться.

На этом этапе неплохой идеей будет проверить работоспособность схемы. Так как все электрические компоненты подсоединены, то всё должно работать. Попробуйте зарядить айпод или любой другой гаджет, оснащённый USB портом. Устройство не будет заряжаться, если аккумулятор разряжен или неисправен. Кроме того поместите зарядное устройство на солнце и посмотрите будет ли заряжаться аккумулятор от солнечной батареи — при этом должен загореться маленький красный светодиод на плате контроллера зарядки. Также вы можете зарядить аккумулятор через mini-USB кабель.

Шаг 10: Электрическая изоляция всех компонентов.

Перед тем, как разместить все электронные компоненты в жестяной коробкой, мы должны быть уверены, что она не сможет стать причиной короткого замыкания. Если у вас пластиковый или деревянный корпус, то пропустите этот этап.

На дне и по бокам жестяной коробки наклейте несколько полос изоленты. Именно в этих местах будет находиться USB схема и контроллер зарядки. На фотографиях видно, что контроллер зарядки у меня остался незакреплённым.

Постарайтесь тщательно всё заизолировать, чтобы не произошло короткого замыкания. Перед тем, как наносить горячий клей или наматывать изоленту, убедитесь в прочности пайки.

Шаг 11: Размещение электронных компонентов в корпусе.

Так как 2,5 миллиметровый разъём необходимо закрепить с помощью болтов, то разместите его в первую очередь.

После установки разъёма далее необходимо разместить USB схему. Нанесите на неё небольшое количество горячего клея, расположите правильно в корпусе и ещё раз смажьте горячим клеем.

На моей USB схеме сбоку имелся переключатель. Если у вас такая же схема, то сначала проверьте работает ли переключатель, который нужен для включения и отключения «режима зарядки».

И наконец нужно закрепить аккумулятор. С этой целью лучше использовать не горячий клей, а несколько кусочков двустороннего скотча или изоленты.

Шаг 12: Эксплуатация самодельного зарядного устройства на солнечных батареях.

В завершение поговорим о правильной эксплуатации самодельной USB зарядки.

Заряжать аккумулятор можно через mini-USB порт или от солнца. Красный светодиод на плате контроллера зарядки указывает на процесс зарядки, а синий на полностью заряженный аккумулятор.

Во время своего последнего похода мне удалось в самолёте зарядить свой iPhone 4 почти на 80%, учитывая, что при этом я слушал музыку. Ёмкость аккумулятора составляла 2000 мА*ч. Чтобы зарядить аккумуляторы на 4400 или 6600 мА*ч, потребуется намного больше времени. Особенно это относится к айподам и другим планшетам.

Хотя это и достаточно сложная инструкция, я надеюсь, что вам удалось собрать своими руками USB зарядку с литий-ионным аккумулятором. Учитывая, что цены на литиевые аккумуляторы и контроллеры к ним падают, то нет никакого смысла делать самодельную зарядку на аккумуляторах других типов. Литий-ионные аккумуляторы особенно хорошо подходят для проектов, в которых крайне важны габариты устройства. Сейчас можно купить литий-ионные аккумуляторы даже самых безумно маленьких размеров. Это самый лучший источник энергии для автономных походов.

Так что, если вы планируете сделать своими руками очень мощное солнечное зарядное устройство для вашего телефона, планшета, айпада, айпода, айфона, GPS-навигатора или проекта Arduino и выберете этот проект, то вы не прогадаете. Особенно, если вам удастся всё аккуратно разместить в небольшой коробочке!

Также рекомендуем посмотреть нашу инструкцию по сборке USB зарядки с питанием от велосипедной динамо-втулки.

Применение платы заряда TP4056 в планшете

Всем привет!

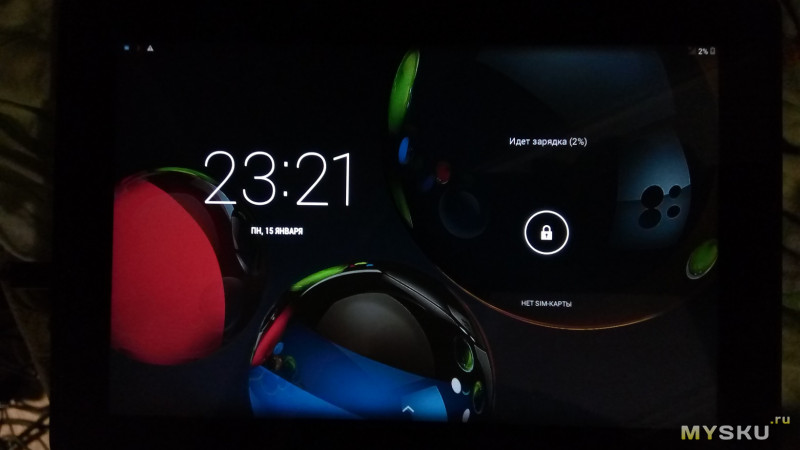

Принесли на ремонт планшет Lenovo a7600-h, с проблемой медленной зарядки (450ma). Осмотр выявил, что был вырван разъем с дорожками. Разъем запаяли, но мастер восстановил только контакт + и массу, а data+ и data — не были задействованы. Именно из-за этого планшет заряжался медленно, потому что считал, что он подключен к usb разъему ПК.
Первым делом я припаял data+ и data — (кинул проводки), благо контакты были с другой стороны, но компьютер на это никак не отреагировал, а зарядка так и шла низким током.
Ну ладно, соединение с пк не самое важное на данный момент, но с зарядкой нужно что решать.
Для решения данной проблемы я задействовал плату зарядки на tp4056.

В общем то ничего сложного нет — нужно подключить модуль зарядки параллельно с системой зарядки планшета. Таким образом и ток зарядки повысится (1 ампер + ток заряда планшета), и индикация заряда будет работать (но если планшет не реагирует на з/у, то показывать процесс заряда планшет не будет)

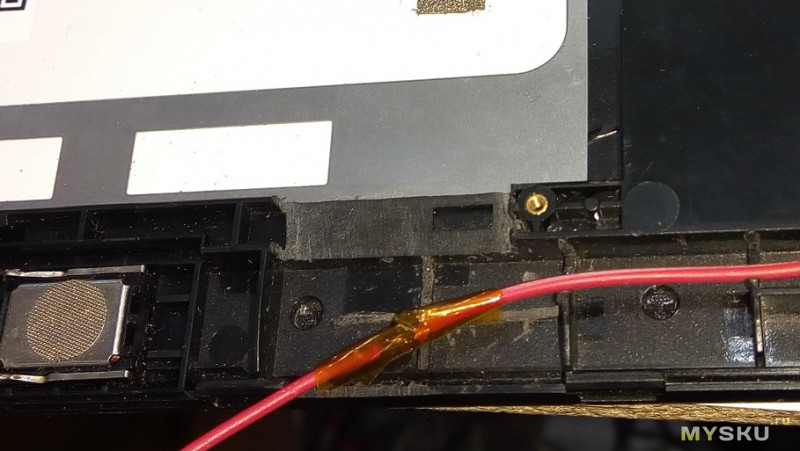

Первом делом я разобрал планшет и нашел место, где есть +5 от разъема. Искать долго не пришлось — на обратной стороне есть пятачки.На других планшетах их может и не быть, там можно подпаять к самому разъему, резистору/диоду, без разницы — главное наличие +5 вольт.
Ну и подпаял провод к плюсовому контакту аккумулятора.

Нашел место для установки модуля в свободном месте, там сточил пластик.

Подпаял провода к платке. Массу можно взять с любого места (с металлического экрана на плате например). У меня ее по близости не было — подпаял к корпусу аккумулятора, и с другой стороны подпаял к массе на плате, т.к не было уверенности в хорошем контакте.

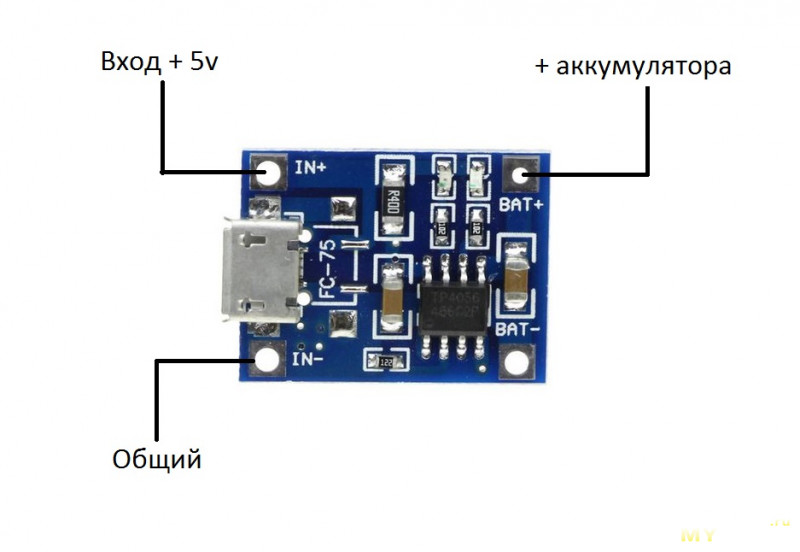

Схема подключения

Установил на место, влезла. Кстати, разъем microUSB с платы был выпаян.

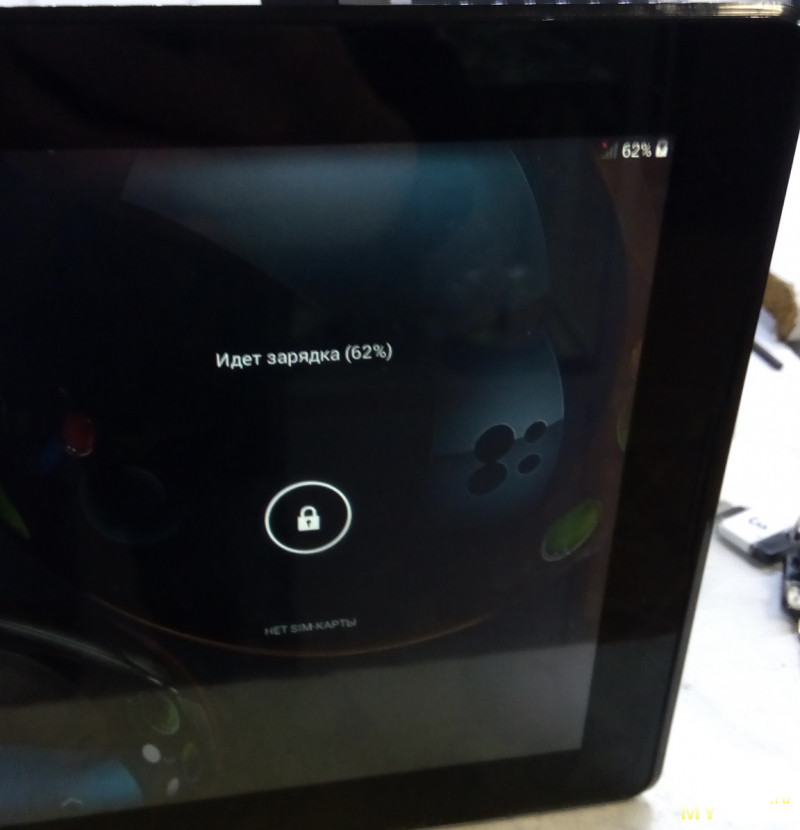

Проверка — заряд идет, ток заряда повысился.

Но тут выявилась проблема — а корпус не закрывается! Хотя должен…
Можно было конечно подпилить плату, но остался один вариант, а именно — использовать саму микросхему, без платы.

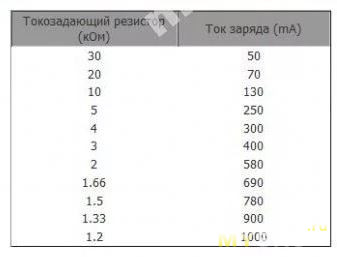

Спаял с платы микросхему и резистор на 1,2кОм. Кстати, если Вам нужен меньший ток заряда, то путем подбора номинала его можно изменять

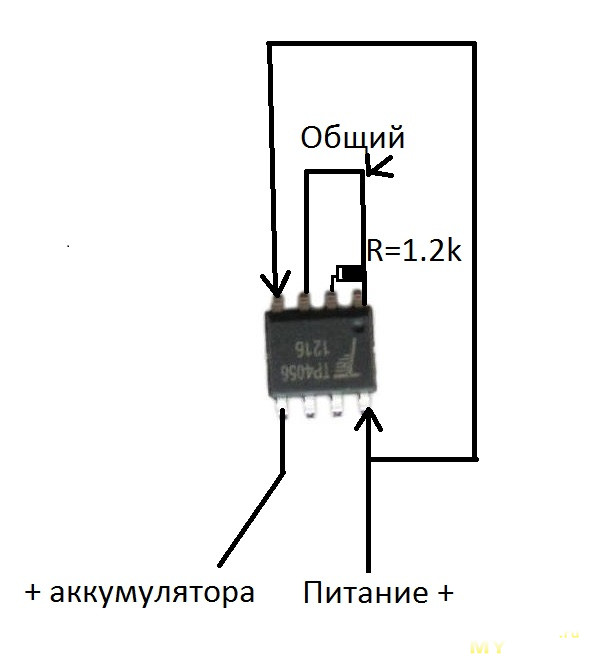

Схема подключения очень простая

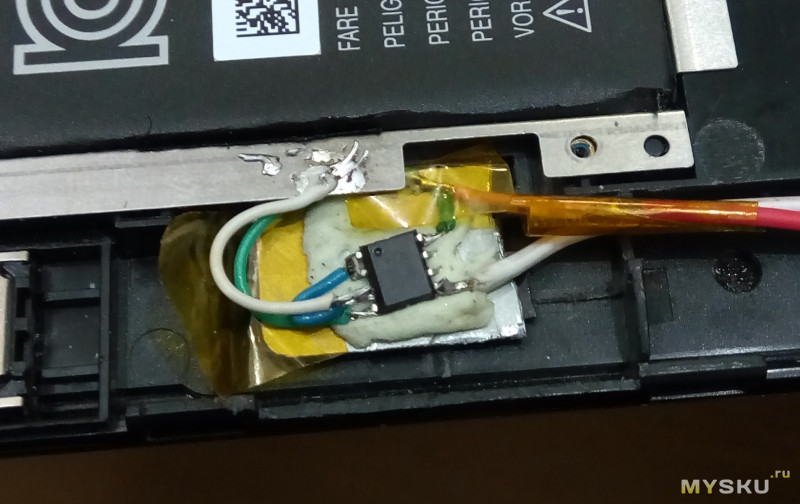

Все спаял, для теплоотвода использовал кусок металла от корпуса пк (заглушка), через терможевачку.

Заизолировал каптоновым скотчем, закрыл крышку планшета, теперь все хорошо, места хватило.

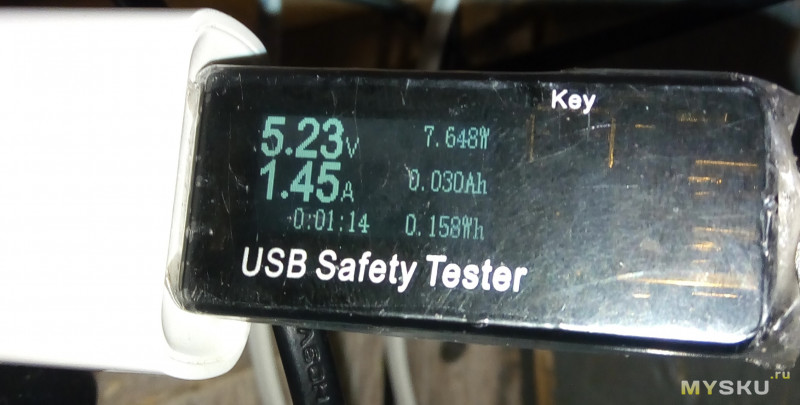

Подключил разряженный планшет. Зарядка пошла током 1,45А, как и ожидалось

Планшет нормально зарядился, индикация в % отображается корректно.
По нагреву микросхемы — она горячая, но в пределах нормы. Не думаю, что сгорит, все таки теплоотвод лучше текстолита.

Вот и еще одно использование TP4056)

Конечно это не ремонт, а «костыли», но это дешевле и быстрее, чем искать неисправность на плате и ремонтировать.

Всем спасибо за внимание!

Зарядка для телефона от батареи 9 В

Зарядка для телефона от батареи 9 В
Этот мастер-класс покажет вам, как можно получить 5 В для USB из батареи 9 В, и с помощью этого зарядить мобильный телефон.
На фотографии собранная схема в работе, но это не конечный вариант, так как я сделаю для него ещё и корпус в конце.
Итак, давайте приступим к изготовлению.

Материалы


Зарядка для телефона от батареи 9 В
На снимке компоненты, необходимые для сборки зарядного устройства, в том числе один пустой корпус от старой батарейки, в котором и будет встроено устройство.
Комплектующие и материалы:
  • Старая батарейка для корпуса.
  • Порт USB.
  • Микросхема регулятор 7805.
  • Один зеленый светодиод.
  • Резисторы 220R - 3 шт.
  • Припой.
  • Провода.

Схема


Зарядка для телефона от батареи 9 В
На схеме показана распиновка регулятора 7805, USB разъема и собственно сама схема простого преобразователя.

Сборка зарядника по схеме


Зарядка для телефона от батареи 9 В
После разборки старой батареи, к основанию с разъемом можно припаивать детали. Собирается все за пять минут, и я думаю, что в пояснении ничего не нуждается, кроме резисторов, подключенных в средними контактам USB - Data+ и Data-. А нужны они для того, чтобы сам сотовый телефон понимал, что он подключен к заряднику, а не к компьютеру для передачи данных.
В настройки схема не нуждается и начинает работать сразу.
Светодиод показывает наличие протекании зарядного тока. Если он не горит, значит батарея полностью разрядилась, либо телефон полностью зарядился.

Готовый преобразователь


Зарядка для телефона от батареи 9 В
На картинке вид законченного устройства в корпусе. Мини-зарядное устройство удобно носить с собой в кармане так ка оно очень маленькое, причем вместе батарейкой.
Original article in English

Как сделать внешний аккумулятор для телефона своими руками

Ваш смартфон всегда так не вовремя разряжается, вы задумались о покупке Power bank? Не спешите, сейчас мы расскажем, как сделать внешний аккумулятор своими руками! 4 интереснейших методов изготовления портативного зарядного устройства — выбирайте любой.

Далеко не всегда выпадает возможность зарядить гаджет от электросети. В таком случае портативная зарядка просто необходим. Но поскольку это довольно популярная вещь, на рынке много некачественного хлама. Ошибиться в выборе просто. Но не будем ошибаться — лучше просто сделаем свой Power bank.

Зарядка для телефона

Способ 1. Старый аккум — новые возможности

Как сделать Повер банк (Power bank) из устаревших телефонных батареек? — просто. Пошаговое описание метода поможет вам не допустить ошибок.

Вам нужно:

  • Батарейка из старого телефона
  • Провода
  • Контроллер
  • USB-вход
  • Изолента, скотч, термоклей.
  1. Берём старый мобильник, достаём из него аккумулятор. Таких батарей нам понадобится 3, 6 или 9. Чем больше, тем на дольше хватит устройства.
  2. Складываем 3 накопителя друг к другу, вдоль фиксируем скотчем, а поперёк обматываем изолентой. При этом клеммы остаются открытыми.
  3. Находим подходящий корпус. Эту роль может выполнить даже простая мыльница, всё зависит от размеров.
  4. С помощью 2 проводков объединяем 3 штуки вместе: один провод — «+», второй провод — «-». Центральные клеммы АКБ не соединяем. Они служат температурным датчиком и вся их суть в демонстрации остатка заряда для конкретного устройства.
  5. Размечаем местоположение контроллера и делаем отверстие, чтобы вставить вход.
  6. Крепим все детали на термоклей и готово!
Повер банк из устаревших телефонных батареек

Повер банк из устаревших телефонных батареек

Вот так, всего в 6 шагов мы получили портативный аккумулятор.

В принципе манипуляции несложные. Единственное, что может вас остановить — не у всех есть такое количество устаревших аккумов.

Способ 2. Фонарь путь осветит, телефон «накормит»

У вас есть фонарик? Сейчас вы узнаете, как преобразовать фонарь, чтобы он не только путь-дорогу освещал, а ещё помогал оставаться на связи.

Зарядное устройство из фонаря

Зарядное устройство из фонаря

Нам необходимо:

  • Фонарь с накопителем на 3,7 В
  • Преобразователь напряжения со встроенным USB-выходом
  • Контроллер энергозаряда.
  1. Разбираем фонарик.
  2. Резистор с подпаянным светодиодом необходимо убрать. Это даёт возможность сменить один из режимов свечения на другой режим — зарядку.
  3. На то место, где ранее находилась вилочка с целью зарядки фонарика, ставим преобразователь с выходом.
  4. К контроллеру заряда батареи припаиваем «+» и «-» от батареи. Уже после этого к контактам OUT+/OUT- предоставленного контроллера подпаиваем преобразователь 5 V.

ВАЖНО. Перед этим необходимо высвободить один контакт переключателя и подпаять к нему преобразователь.

  1. Проверяем работоспособность. Если нужно — перепаиваем.
  2. Крепим преобразователь и контроллер. Готово!

Вот такой модерн фонаря даст двойное преимущество в походе. И свет есть, и не страшно остаться без связи в любой момент.

Тут главное, всё сделать правильно, фонарик у вас точно найдётся, а дальше — дело техники.

Способ 3. Как сделать портативное зарядное устройство из батареек

Этот способ чем-то похож на первый, но тут мы будем использовать обычные литий-ионные накопители 18650 2200 мАч 3,6 В

Нам нужно:

  • Литий-ионные батареи 18650 2200 мАч 3,6 В. — 8 штук
  • Зарядка автомобильная
  • USB-вход
  • Блок-корпус с реле автомобиля
Схема

Схема портативного устройства

Всего в несколько шагов мы вновь добьёмся желаемого — изготовим свой Повер банк.

  1. В корпусе нужно вырезать 2 отверстия: под выключатель и вход.
  2. Накопительные батареи спаиваем вместе по 4 штуки. Схему вы можете увидеть на изображении. Устанавливаем их в корпус.
  3. Объединённые блоки припаиваем к выключателю, потом от выключателя к плате, от платы к USB-входу. Этот процесс тоже показан на схеме.
Готовое портативное зарядное устройство из батареек

Готовое устройство

Вот, пожалуй, самый быстрый способ. Такое устройство будет работать даже у любителя в силу своей простоты. Всего 3 шага и внешний аккумулятор для телефона своими руками готов.

Способ 4. Внешний энергонакопитель с солнечной батареей

Ещё один интересный вариант. Поскольку световой день начинает увеличиваться, актуально обсудить преимущества энергонакопителей солнечной энергии. Вы увидите, как изготовить переносное зарядное приспособление с возможностью заряда от панелей-накопителей солнечной энергии.

Нам необходимо:

  • Литий-ионный энергонакопитель формата 18650,
  • Футляр от этих же накопителей
  • Модуль повышения напряжения 5 В 1 А.
  • Плата заряда для аккумулятора.
  • Солнечная панелька 5,5 V 160 mA (любого размера)
  • Проводки для соединения
  • 2 диода 1N4007 (можно и другие)
  • Липучка или двусторонний скотч для фиксации
  • Термоклей
  • Резистор 47 Ом
  • Контакты для энергонакопителя (пластинки тонкой стали)
  • Пара тумблеров

ВАЖНО. Рекомендуется применять электронакопитель вместе с платой защиты, чтобы избежать повреждений.

Базисная схема внешнего аккумулятора

Базисная схема внешнего аккумулятора

  1. Изучим базисную схему внешнего аккума.

На схеме видно 2 соединительных проводка разных цветов. Красный подсоединяется к «+», чёрный к «-».

  1. Контакты к литий-ионной батарее паять не рекомендуется, поэтому поставим в корпусе клеммы и зафиксируем их с помощью термоклея.
  2. Следующая задача — разместить модуль увеличения напряжения и плату зарядки для аккумулятора. Для этого делаем отверстия для USB-входа и USB-выхода 5 В 1 А, тумблера и проводков к солнечной панели.
  3. Резистор (сопротивление 47 Ом) впаиваем к USB-выходу, с оборотной стороны модуля, увеличивающего напряжения. Это имеет смысл для зарядки IPhone. Резистор решит проблему с тем самым управляющим сигналом, который запускает процесс зарядки.
  4. Чтобы панели было удобно переносить, можно осуществить прикрепление контактов панели с помощью 2 маленьких контактов типа «мама-папа». Как вариант, можно соединить основной корпус и панельки с помощью липучек.
  5. Ставим диод между 1 контактом панели и платой заряда энергонакопителя. Диод стоит ставить стрелкой в сторону платы заряда. Это предотвратит разряжение накопительной батареи через солнечную панель.

ВАЖНО. Диод ставится в направлении ОТ солнечной панели ДО платы заряда.

На сколько зарядов хватит такого Повер банка? Всё зависит от ёмкости вашего аккумулятора и ёмкости гаджета. Помните, что разряжать литиевые накопителей ниже 2,7 В крайне нежелательно.

Что касается заряда самого устройства. В нашем случае мы использовали солнечные панели с общей ёмкостью в 160 mAh, а ёмкость аккумулятора — 2600 mAh. Следовательно, при условии прямых лучей батарея зарядится за 16,3 часа. При обычных условиях — около 20–25 часов. Но пусть эти числа вас не пугают. Через миниUSB зарядится за 2–3 часа. Скорей всего, солнечной панелью вы будете пользоваться в условиях путешествий, походов, дальних поездок.

В заключение

Выбирайте наиболее приемлемый для вас метод и сооружайте собственный портативный аккумулятор. Такая вещь точно пригодится в дороге или в путешествии. Преимуществ сделанного устройства масса: это уникальный внешний вид, а ещё способ получить ту мощность, которая удовлетворит именно ваши потребности. С помощью портативного аккумулятора можно заряжать не только телефоны, а и планшеты, беспроводные наушники и прочие мелкие гаджеты.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
