Как сделать зарядное устройство для 12В свинцово-кислотных аккумуляторов из компьютерного БП ATX. — Блоки питания (импульсные) — Источники питания



Скопилось у меня много компьютерных БП, отремонтированных в качестве тренировки этого процесса, но для современных компьютеров уже слабоватых. Что с ними делать?

Решил несколько переделать в ЗУ для зарядки 12В автомобильных аккумуляторов.





Итак: начали.

Первым мне подвернулся под руку Linkworld LPT2-20. У этого зверька оказался ШИМ на м/с Linkworld LPG-899. Посмотрел даташит, схему БП и понял – элементарно!

Что оказалось просто шикарно – она питается от 5VSB, т.е наши переделки никак не повлияют на режим её работы. Ноги 1,2,3 используются для контроля выходных напряжений 3,3В, 5В и 12В соответственно в пределах допустимых отклонений. 4-я нога тоже является входом защиты и используется для защиты от отклонений -5В, -12В. Нам все эти защиты не просто не нужны, а даже мешают. Поэтому их надо отключить.



По пунктам:



  1. Перерезать дорожку идущую от канала 5В к 2-й ноге м/с и её обвязке и соединить её с +5VSB.

  2. выпаять всю обвязку 1-й и 3-й ноги м/с.
  3. выпаять детали через которые 4-я нога была связана с -5В и -12В, остальные трогать НЕ НАДО.
  4. выпаять детали делителя на 16-й ноге (все резисторы которые к ней подходят)
  5. Если будете оставлять канал 5В (зачем может пригодиться скажу далее), замените нагрузочный резистор на выходе этого канала с 10Ом на 15Ом аналогичного размера (мощности). Ибо после переделки там будет уже 6В и ему станет слишком жарко J
  6. Теперь можно демонтировать все детали каналов 3,3В -5В и -12В, а также и 5В если вы его решите не оставлять.
  7. Также выпаять все провода выходящие из БП кроме 3-х черных и 3-х желтых.



Стадия разрушения на этом окончена, пора переходить к созиданию.



  1. Согласно схеме на Рис.1 смонтировать делитель для 1-й и 3-й ноги м/с из резисторов R1, R3 и R2. Я это сделал в свободных дырках оставшихся от удаленных деталей. Теперь защита будет «довольна» и не будет нам мешать. Вот так это выглядело на этом этапе:

  2. Замкнуть 9-ю ногу м/с на землю или сделать это через выключатель если сетевого нет или вам его недостаточно. Это действие обеспечивает запуск БП (а теперь, без 5 минут, зарядного), PS-ON — так сказать.

  3. Далее (на схеме не обозначено), но очень рекомендую нагрузить канал 12В хотя бы на 0,5А. Чем угодно – лампочкой, резисторами или и тем и другим одновременно. Это нужно для адекватной работы БП на холостом ходу (хотя слабенькие БП, типа этого, могут обойтись штатным нагрузочным резистором).
  4. Теперь восстанавливаем делитель на 16-й ноге (R4, R6 и R12 по схеме).
  5. Включаем БП (лучше через лампочку на 60-100Вт вместо предохранителя) и меряем напряжение в бывшем 12В канале. Если необходимо подбираем резистор R12 до получения 14,35-14,4В (ну или ещё большего если вам покажется мало, хотя я считаю именно это значение наиболее правильным). Кроме того, можно установить регулятор. Делается это так: сначала подбором R6 добиваемся 13,5-14В на выходе, затем последовательно с ним ставим переменный резистор на 10кОм. Он обеспечит вам регулировку выходного напряжения от 13,5-14 до 14,9-15,4В. Этого диапазона должно хватить для аккумулятора в любом состоянии.



По большому счету ЗУ у нас уже готово, но в нем нет ограничения зарядного тока (хотя защита от КЗ работает). Для того чтобы ЗУ не давало на аккумулятор столько «сколько влезет» – добавляем цепь на VT1, R5, C1, R8, R9, R10. Как она работает? Очень просто. Пока падение напряжения на R8 подаваемое на базу VT1 через делитель R9, R10 не превышает порог открывания транзистора – он закрыт и не влияет на работу устройства. А вот когда он начинает открываться, то к делителю на R4, R6, R12 добавляется ветка из R5 и транзистора VT1, меняя тем самым его параметры. Это приводит к падению напряжения на выходе устройства и, как следствие, к падению зарядного тока. При указанных номиналах, ограничение начинает работать примерно с 5А, плавно понижая выходное напряжение с ростом тока нагрузки. Настоятельно рекомендую эту цепь не выбрасывать из схемы, иначе, при сильно разряженном аккумуляторе ток может быть настолько большим, что сработает штатная защита, или вылетят силовые транзисторы, или шоттки. И зарядить свой аккумулятор вы не сможете, хотя сообразительные автолюбители догадаются на первом этапе включить автомобильную лампу между ЗУ и аккумулятором чтобы ограничить зарядный ток.

VT2, R11, R7 и HL1 занимается «интуитивной» индикацией тока заряда. Чем ярче горит HL1 – тем больше ток. Можно не собирать, если нет желания. Транзистор VT2 – должен быть обязательно германиевый, потому что падение напряжения на переходе Б-Э у него значительно меньше, чем у кремниевого. А значит, и открываться он будет раньше чем VT1.

Цепь из F1 и VD1, VD2 обеспечивает простейшую защиту от переполюсовки. Очень рекомендую сделать её или собрать другую на реле или чём-нибудь ещё. Вариантов в сети можно найти много.

А теперь о том, зачем нужно оставить канал 5В. Для вентилятора 14,4В многовато, особенно с учетом того что при такой нагрузке БП не греется вообще, ну кроме сборки выпрямителя, она немного греется. Поэтому, мы подключаем его к бывшему каналу 5В (сейчас там — около 6В), и он тихо и нешумно выполняет свою работу. Естественно, с питанием вентилятора есть варианты: стабилизатор, резистор и т.п. В дальнейшем некоторые из них мы увидим.

Всю схему я свободно смонтировал на освобожденном от ненужных деталей месте, не делая никаких плат, с минимумом дополнительных соединений. Выглядело это всё после сборки так:



В итоге, что мы имеем?



Получилось ЗУ с ограничением максимального зарядного тока (достигается уменьшением подаваемого на аккумулятор напряжения при превышении порога в 5А) и стабилизированным максимальным напряжением на уровне 14,4В, что соответствует напряжению в бортовой сети автомобиля. Поэтому, его можно смело использовать, не отключая аккумулятор от бортовой электроники. Это зарядное устройство можно смело оставлять без присмотра на ночь, батарея никогда не перегреется. К тому же оно почти бесшумное и очень лёгкое.

Если вам максимального тока в 5-7А маловато (ваш аккумулятор бывает часто сильно разряжен), можно легко увеличить его до 7-10А, заменив резистор R8 на 0,1Ом 5Вт. Во втором БП с более мощной сборкой по 12В именно так я и сделал:





Следующим подопытным у нас будет БП Sparkman SM-250W реализованный на широко известном и горячо любимом ШИМ TL494 (КА7500).

Переделка такого БП ещё проще, чем на LPG-899, так как в ШИМ TL494 нет никаких встроенных защит по напряжениям каналов, зато есть второй компаратор ошибки, который зачастую свободен (как и в данном случае). Схема оказалась практически один к одному со схемой PowerMaster. Её я и взял за основу:



План действий:

  1. Выпаиваем всё, что обведено или зачеркнуто на схеме Рис.3 розовым, и все провода. Должно получиться примерно так:

  2. Резистор R42 (по схеме, у вас может оказаться другим номером, так что будьте внимательны) заменяем на 10-11кОм. Включаем БП (желательно через лампу на 60-100Вт, на всякий случай) и меряем напряжение на выходе. Обратите внимание: БП должен запуститься сам, замыкать 4-ю ногу ШИМ на землю НЕ НАДО. Если вы это сделаете, то отключите защиту по току и при КЗ на выходе сможете наблюдать вылет силовых транзисторов и других элементов блока питания. Если напряжение не 14,35-14,45В, то подбором резисторов R44, R45 добиваетесь чтоб оно было в указанном диапазоне. Если этого недостаточно можно не сильно изменить и R42.

    В принципе на этом можете и закончить. Нет? Ааа…, вам нужно ограничение максимального зарядного тока как в варианте 1? Тогда продолжим.

    Изображен только фрагмен изменений в обвязке ШИМ. Это не значит что всё остальное вокруг него надо выпаять.
  3. В ШИМ TL494 имеется два встроенных усилителя ошибки, в данной схеме один из них не использовался, его мы и задействуем для ограничения максимального зарядного тока. Отключаем 15-ю ногу ШИМ от 13-й и 14-й, а16-ю ногу от земли. Можете дорожки перерезать, можете просто их отдельно выпаять, как вам нравится короче. Затем монтируем цепь из R5, C1, R7, R8, R9, R6 по схеме на Рис.4. При указанных номиналах БП больше 5А давать отказывается. При достижении порога, как и в первом случае, начинает падать выходное напряжение. Правда, есть и отличия, в данном варианте падение будет гораздо более резким. Фактически больше заданного тока, он не даст ни при каких обстоятельствах, напряжение упадет хоть до 0 (ну или почти). В то время, как в первом варианте, при достижении заданного порога напряжение снижается более плавно и не станет менее 2,5-3В даже если управляющий транзистор КТ361 откроется совсем. Но, вернемся к данной схеме. В режиме ограничения максимального тока возможно появление сверчков, убиваются подбором R5 и С1. Роль шунта (резистор R6 на схеме) на 0,005Ом у меня выполнял кусок медной проволоки длиной 2,5см, из телефонного кабеля. Изменение порога ограничения максимального тока достигается изменением номинала резистора R9 или R6. И предвосхищая вопрос: «зачем нужен R7?». Отвечу: «Не помню» J, очевидно что при разработке различных вариантов во время проектирования он был нужен в каком то из них. Но потом схема изменилась и теперь он, судя по всему, не играет никакой роли и вместо него можно ставить перемычку. Вот результат работы, испытание заряда реального аккумулятора от UPS, 12В 7А/ч.

       Напряжение 14,4В ток 0,44А. Пусть вас цифры тока не удивляют, он разряжен был не сильно.
  4. Вентилятор, как и в предыдущем случае, к бывшему каналу 5В. На провода крокодилы, землю платы заизолировать от корпуса. Защита от переполюсовки — аналогична. От КЗ щупов прекрасно защищает оставшаяся нетронутой штатная защита. Проверено неоднократно.



Это был, пожалуй, самый экономичный вариант. Выпаянных деталей у вас останется гораздо больше чем затраченных J. Особенно если учесть что сборка SBL1040CT была извлечена из канала 5В, а туда были впаяны диоды, в свою очередь добытые, с канала -5В. Все затраты состояли из крокодилов, светодиода и предохранителя. Ну, можно ещё ножки приделать для красоты и удобства.

Вот плата в полном сборе:

Если вас пугают манипуляции с 15 и 16-й ногами ШИМ, подбор шунта с сопротивлением в 0,005Ом, устранение возможных сверчков, можно переделать БП на TL494 и несколько другим способом.



Итак: наша следующая «жертва» — БП Sparkman SM-300W. Схема абсолютно аналогична варианту 2, но имеет на борту более мощную выпрямительную сборку по 12В каналу, более солидные радиаторы. Значит — с него мы возьмем больше, например 10А.

Этот вариант однозначен для тех схем, где ноги 15 и 16 ШИМ уже задействованы и вы не хотите разбираться – зачем и как это можно переделать. И вполне пригоден для остальных случаев.

Повторим в точности пункты 1 и 2 из второго варианта.

Канал 5В, в данном случае, я демонтировал полностью.

Далее собираем схему по Рис.5.

Чтобы не пугать вентилятор напряжением в 14,4В — собран узел на VT2, R9, VD3, HL1. Он не позволяет превышать напряжение на вентиляторе более чем 12-13В. Ток через VT2 небольшой, нагрев транзистора тоже, можно обойтись без радиатора.

С принципом действия защиты от переполюсовки и схемы ограничителя зарядного тока и вы уже знакомы, но вот место его подключения здесь — иное.

Управляющий сигнал с VT1 через R4 заведен на 4-ю ногу KA7500B (аналог TL494). На схеме не отображено, но там должен был остаться от оригинальной схемы резистор в 10кОм с 4-й ноги на землю, его трогать не надо.

Действует это ограничение так. При небольших токах нагрузки транзистор VT1 закрыт и на работу схемы никак не влияет. На 4-й ноге напряжение отсутствует, так как она посажена на землю через резистор. А вот когда ток нагрузки растет, падение напряжения на R6 и R7 соответственно тоже растет, транзистор VT1 начинает открываться и совместно с R4 и резистором на землю они образуют делитель напряжения. Напряжение на 4-й ноге возрастает, а так как потенциал на этой ноге, согласно описанию TL494, непосредственно влияет на максимальное время открытия силовых транзисторов, то ток в нагрузке уже не растет. При указанных номиналах порог ограничения составил 9,5-10А. Основное отличие от ограничения в варианте 1, несмотря на внешнюю похожесть, резкая характеристика ограничения, т.е. при достижении порога срабатывания, напряжение на выходе спадает быстро.

Вот этот вариант в готовом виде:



Кстати, эти зарядки можно использовать и в качестве источника питания для автомагнитолы, переноски на 12В и других автомобильных устройств. Напряжение стабилизировано, максимальный ток ограничен, спалить что-нибудь будет не так то просто.



Вот готовая продукция:



Переделка БП под зарядное по такой методике – дело одного вечера, но для себя любимого времени не жалко?



Тогда позвольте представить:



За основу взято БП Linkworld LW2-300W на ШИМ WT7514L (аналог уже знакомой нам по первому варианту LPG-899).

Ну что ж: демонтаж ненужных нам элементов осуществляем согласно варианту 1, с той лишь разницей, что канал 5В тоже демонтируем – он нам не пригодится.

Здесь схема будет более сложной, вариант с монтажом без изготовления печатной платы в данном случае – не вариант. Хотя и полностью от него мы отказываться не будем. Вот приготовленная частично плата управления и сама жертва эксперимента ещё не отремонтированная:

А вот она уже после ремонта и демонтажа лишних элементов, а на втором фото с новыми элементами и на третьем её обратная сторона с уже проклеенными прокладками изоляции платы от корпуса.

То, что обведено на схеме рис.6 зеленой линией – собрано на отдельной плате, остальное было собрано на освободившемся от лишних деталей месте.



Для начала попробую рассказать: чем это зарядное отличается от предыдущих устройств, а уж потом расскажу какие детали, за что отвечают.

  • Включение зарядного происходит только при подключении к нему источника ЭДС (в данном случае аккумулятора), вилка при этом должна быть включена в сеть заблаговременно J.
  • Если по каким-либо причинам напряжение на выходе превысит 17В или окажется менее 9В – ЗУ отключается.
  • Максимальный ток заряда регулируется переменным резистором от 4 до 12А, что соответствует рекомендуемым токам заряда аккумуляторов от 35А/ч до 110А/ч.
  • Напряжение заряда регулируется автоматически 14,6/13,9В, либо 15,2/13,9В в зависимости от выбранного пользователем режима.
  • Напряжение питания вентилятора регулируется автоматически в зависимости от тока заряда в диапазоне 6-12В.
  • При КЗ или переполюсовке срабатывает электронный самовосстанавливающийся предохранитель на 24А, схема которого, с незначительными изменениями, была заимствована из разработки почетного кота победителя конкурса 2010г Simurga. Скорость в микросекундах не мерил (нечем), но штатная защита БП дернуться не успевает – он гораздо быстрее, т.е. БП продолжает работать как ни в чём не бывало, только вспыхивает красный светодиод срабатывания предохранителя. Искр, при замыкании щупов практически не видно, даже при переполюсовке. Так что очень рекомендую, на мой взгляд эта защита лучшая, по крайней мере из тех что я видел (хотя и немного капризная на ложные срабатывания в частности, возможно придётся посидеть с подбором номиналов резисторов).

Теперь, кто за что отвечает:

  • R1, C1, VD1 – источник опорного напряжения для компараторов 1, 2 и 3.
  • R3, VT1 – цепь автозапуска БП при подключении аккумулятора.
  • R2, R4, R5, R6, R7 – делитель опорных уровней для компараторов.
  • R10, R9, R15 – цепь делителя защиты от перенапряжения на выходе о которой я упоминал.
  • VT2 и VT4 с окружающими элементами – электронный предохранитель и токовый датчик.
  • Компаратор OP4 и VT3 с резисторами обвязки – регулятор оборотов вентилятора, информация о токе в нагрузке, как видите, поступает от токового датчика R25, R26.
  • И наконец, самое важное — компараторы с 1-го по 3-й обеспечивают автоматическое управление процессом заряда. Если аккумулятор достаточно сильно разряжен и хорошо «кушает» ток, ЗУ ведет заряд в режиме ограничения максимального тока установленного резистором R2 и равном 0,1С (за это отвечает компаратор ОР1). При этом, по мере заряда аккумулятора, напряжение на выходе зарядного будет расти и при достижении порога 14,6 (15,2), ток начнет уменьшаться. Вступает в работу компаратор ОР2. Когда ток заряда упадет до 0,02-0,03С (где С емкость аккумулятора а А/ч), ЗУ перейдет на режим дозаряда напряжением 13,9В. Компаратор OP3 используется исключительно для индикации, и никакого влияния на работу схемы регулировки не оказывает. Резистор R2 не просто меняет порог максимального тока заряда, но и меняет все уровни контроля режима заряда. На самом деле, с его помощью выбирается емкость заряжаемого аккумулятора от 35А/ч до 110А/ч, а ограничение тока это «побочный» эффект. Минимальное время заряда будет при правильном его положении, для 55А/ч примерно посередине. Вы спросите: «почему?», да потому что если, к примеру, при зарядке 55А/ч аккумулятора поставить регулятор в положение 110А/ч – это вызовет слишком ранний переход к стадии дозаряда пониженным напряжением. При токе 2-3А, вместо 1-1,5А, как задумывалось разработчиком, т. е. мной. А при выставлении 35А/ч будет мал начальный ток заряда, всего 3,5А вместо положенных 5,5-6А. Так что если вы не планируете постоянно ходить смотреть и крутить ручку регулировки, то выставляйте как положено, так будет не только правильнее, но и быстрее.
  • Выключатель SA1 в замкнутом состоянии переводит ЗУ в режим «Турбо/Зима». Напряжение второй стадии заряда повышается до 15,2В, третья остается без существенных изменений. Рекомендуется для заряда при минусовых температурах аккумулятора, плохом его состоянии или при недостатке времени для стандартной процедуры заряда, частое использование летом при исправном аккумуляторе не рекомендуется, потому что может отрицательно сказаться на сроке его службы.
  • Светодиоды, помогают ориентироваться, на какой стадии находится процесс заряда. HL1 – загорается при достижении максимально допустимого тока заряда. HL2 – основной режим заряда. HL3 – переход в режим дозаряда. HL4 – показывает что заряд фактически окончен и аккумулятор потребляет менее 0,01С (на старых или не очень качественных аккумуляторах до этого момента может и не дойти, поэтому ждать очень долго не стоит). Фактически аккумулятор уже хорошо заряжен после зажигания HL3. HL5 – загорается при срабатывании электронного предохранителя. Чтобы вернуть предохранитель в исходное состояние, достаточно кратковременно отключить нагрузку на щупах.

Что касается наладки. Не подключая плату управления или не запаивая в неё резистор R16 подбором R17 добиться напряжения 14,55-14,65В на выходе. Затем подобрать R16 таким, чтобы в режиме дозаряда (без нагрузки) напряжение падало до 13,8-13,9В.

Вот фото устройства в собранном виде без корпуса и в корпусе:

Вот собственно и всё. Зарядка была испытана на разных аккумуляторах, адекватно заряжает и автомобильный, и от UPS (хотя все мои зарядки заряжают любые на 12В нормально, потому что напряжение стабилизировано J). Но это побыстрее и ничего не боится, ни КЗ, ни переполюсовки. Правда, в отличие от предыдущих, в качестве БП использовать не получится (очень оно стремится управлять процессом и не хочет включаться при отсутствии напряжения на входе). Зато, его можно использовать в качестве зарядного для аккумуляторов резервного питания, вообще не отключая никогда. Заряжать будет в зависимости от степени разряда автоматически, а из-за малого напряжения в режиме дозаряда существенного вреда аккумулятору не принесет даже при постоянном включении. При работе, когда аккумулятор уже почти заряжен, возможен переход зарядного в импульсный режим заряда. Т.е. ток зарядки колеблется от 0 до 2А с интервалом от 1 до 6 секунд. Сначала, хотел было устранить это явление, но, почитав литературу – понял, что это даже хорошо. Электролит лучше перемешивается, и даже иногда способствует восстановлению потерянной емкости. Поэтому решил оставить так как есть.





Ну вот, попалось что-то новенькое. На этот раз LPK2-30 с ШИМ на SG6105. Такого «зверя» мне для переделки раньше мне ещё не попадалось. Но я вспомнил многочисленные вопросы на форуме и жалобы пользователей на проблемы по переделке блоков на этой м/с. И принял решение, хоть зарядка мне больше и не нужна, нужно победить эту м/с из спортивного интереса и на радость людям. А заодно и опробовать на практике, возникшую в моей голове идею оригинального способа индикации режима заряда.

Вот он, собственной персоной:

Начал, как обычно, с изучения описания. Обнаружил, что она похожа на LPG-899, но есть и некоторые отличия. Наличие 2-х встроенных TL431 на борту, вещь конечно интересная, но…  для нас — несущественная. А вот отличия в цепи контроля напряжения 12В, и появление входа для контроля отрицательных напряжений, несколько усложняет нашу задачу, но в разумных пределах.

В результате раздумий и непродолжительных плясок с бубном (куда уж без них) возник вот такой проект:



Вот фото этого блока уже переделанного на один канал 14,4В, пока без платы индикации и управления. На втором его обратная сторона:



А это внутренности блока в сборе и внешний вид:



Обратите внимание, что основная плата была развернута на 180 градусов, от своего первоначального расположения, для того чтобы радиаторы не мешали монтажу элементов передней панели.

В целом это немного упрощённый вариант 4. Разница заключается в следующем:

  • В качестве источника для формирования «обманных» напряжений на входах контроля было взято 15В с питания транзисторов раскачки. Оно в комплекте с R2-R4 делает всё необходимое. И R26 для входа контроля отрицательных напряжений.
  • Источником опорного напряжения для уровней компаратора было взято напряжение дежурки, оно же питание SG6105. Ибо, большая точность, в данном случае, нам не нужна.
  • Регулировка оборотов вентилятора тоже была упрощена.

А вот индикация была немного модернизирована (для разнообразия и оригинальности). Решил сделать по принципу мобильного телефона: банка наполняющаяся содержимым. Для этого я взял двухсегментный светодиодный индикатор с общим анодом (схеме верить не надо – не нашёл в библиотеке подходящего элемента, а рисовать было лень L), и подключил как показано на схеме. Получилось немного не так как задумывал, вместо того чтобы средние полоски «g» при режиме ограничения тока заряда гасли, вышло, что они — мерцают. В остальном — всё нормально.

Индикация выглядит так:



На первом фото режим заряда стабильным напряжением 14,7В, на втором – блок в режиме ограничения тока. Когда ток станет достаточно низким, у индикатора загорятся верхние сегменты, и напряжение на выходе зарядного упадёт до 13,9В. Это можно увидеть на фото приведённом немного выше.

Так как напряжение на последней стадии всего 13,9В можно спокойно дозаряжать аккумулятор сколь угодно долго, вреда ему это не принесёт, потому что генератор автомобиля обычно даёт большее напряжение.

Естественно, в этом варианте можно использовать и плату управления из варианта 4. Обвязку GS6105 только нужно сделать так, как здесь.

Да, чуть не забыл. Резистор R30 устанавливать именно так — совсем не обязательно. Просто, у меня никак не выходило подобрать номинал впараллель к R5 или R22 чтобы получить на выходе нужное напряжение. Вот и вывернулся таким… нетрадиционным образом. Можно просто подобрать номиналы R5 или R22, как я делал в других вариантах.

 Как видите, при правильном подходе, почти любой БП АТХ можно переделать в то, что вам нужно. Если будут новые модели БП и нужда в зарядках, то возможно будет и продолжение.

Файлы:схемы и печатка в архиве

Автор: Анисимов Владимир

Зарядное устройство из компьютерного блока питания своими руками. Переделка компьютерных БП с ШИМ-контроллерами типа DR-B2002, DR-B2003, SG6105 в лабораторные источники питания

зарядное устройство из компьютерного блока питания своими руками

В различных ситуациях требуются разные по напряжению и мощности ИП. Поэтому многие покупают или делают такой, чтоб хватило на все случаи.

И проще всего взять за основу компьютерный. Данный лабораторный блок питания с характеристиками 0-22 В 20 А переделан с небольшой доработкой из компьютерного АТХ на ШИМ 2003. Для переделки использовал JNC mod. LC-B250ATX. Идея не нова и в интернете множество подобных решений, некоторые были изучены, но окончательное получилось свое. Результатом очень доволен. Сейчас ожидаю посылку из Китая с совмещенными индикаторами напряжения и тока, и, соответственно, заменю. Тогда можно будет назвать мою разработку ЛБП — зарядное для автомобильных АКБ.

Схема регулируемого блока питания:


Первым делом выпаял все провода выходных напряжений +12, -12, +5, -5 и 3,3 В. Выпаял все, кроме +12 В диоды, конденсаторы, нагрузочные резисторы.


Заменил входные высоковольтные электролиты 220 х 200 на 470 х 200. Если есть, то лучше ставить бОльшую емкость. Иногда производитель экономит на входном фильтре по питанию — соответственно рекомендую допаять, если отсутствует.


Выходной дроссель +12 В перемотал. Новый — 50 витков проводом диаметром 1 мм, удалив старые намотки. Конденсатор заменил на 4700 мкф х 35 В.


Так как в блоке имеется дежурное питание с напряжениями 5 и 17 вольт, то использовал их для питания 2003-й и по узлу проверки напряжений.


На вывод 4 подал прямое напряжение +5 вольт с «дежурки» (т. е. соединил его с выводом 1). С помощью резисторного 1,5 и 3 кОм делителя напряжения от 5 вольт дежурного питания сделал 3,2 и подал его на вход 3 и на правый вывод резистора R56, который потом выходит на вывод 11 микросхемы.

Установив микросхему 7812 на выход 17 вольт с дежурки (конденсатор С15) получил 12 вольт и подключил к резистору 1 Ком (без номера на схеме), который левым концом подключается к выводу 6 микросхемы. Также через резистор 33 Ом запитал вентилятор охлаждения, который просто перевернул, чтоб он дул внутрь. Резистор нужен для того, чтоб снизить обороты и шумность вентилятора.


Всю цепочку резисторов и диодов отрицательных напряжений (R63, 64, 35, 411, 42, 43, C20, D11, 24, 27) выпаял из платы, вывод 5 микросхемы закоротил на землю.

Добавил регулировку напряжения и индикатор выходного напряжения из китайского интернет магазина. Только необходимо запитать последний от дежурки +5 В, а не от измеряемого напряжения (он начинает работать от +3 В). Испытания блока питания

Испытания проводились одновременным подключением нескольких автомобильных ламп (55+60+60) Вт.

Это примерно 15 Ампер при 14 В. Проработал минут 15 без проблем. В некоторых источниках рекомендуют изолировать общий провод выхода 12 В от корпуса, но тогда появляется свист. Используя в качестве источника питания автомобильной магнитолы не заметил никаких помех ни на радио, ни в других режимах, а 4*40 Вт тянет отлично. С уважением, Петровский Андрей.

Рассказать в:

В статье представлена простая конструкция ШИМ-регулятора, с помощью которой можно легко переделать компьютерный блок питания, собранный на контроллере, отличном от популярного tl494, в частности, dr-b2002, dr-b2003, sg6105 и прочих, в лабораторный с регулируемым выходным напряжением и ограничением тока в нагрузке. Также здесь я поделюсь опытом переделки компьютерных БП и опишу испытанные способы увеличения их максимального выходного напряжения.

В радиолюбительской литературе имеется множество схем переделки устаревших компьютерных блоков питания (БП) в зарядные устройства и лабораторные источники питания (ИП).

Но все они касаются тех БП, в которых узел управления построен на базе микросхемы ШИМ-контроллера типа tl494, или его аналогов dbl494, kia494, КА7500, КР114ЕУ4. Нами было переделано больше десятка таких БП. Хорошо показали себя зарядные устройства, изготовленные по схеме, описанной М. Шумиловым в статье «Простой встраиваемый ампервольтметр на pic16f676».

Но все хорошее когда-нибудь кончается и в последнее время все чаще стали попадаться компьютерные БП, в которых были установлены другие ШИМ-контроллеры, в частности, dr-b2002, dr-b2003, sg6105. Возник вопрос: как можно использовать эти БП для изготовления лабораторных ИП? Поиск схем и общение с радиолюбителями не позволил продвинуться в этом направлении, хотя и удалось найти краткое описание и схему включения таких ШИМ-контроллеров в статье«ШИМ-контроллеры sg6105 и dr-b2002 в компьютерных ИП».Из описания стало понятно, что эти контроллеры гораздо сложнее tl494 и пытаться управлять ими извне для регулирования выходного напряжения вряд ли возможно.

Поэтому от этой идеи было решено отказаться. Однако при изучении схем «новых» БП было отмечено, что построение схемы управления двухтактным полумостовым преобразователем выполнено аналогично «старым» БП — на двух транзисторах и разделительном трансформаторе.

Была предпринята попытка вместо микросхемы dr-b2002 установить tl494 со своей стандартной обвязкой, подключив коллекторы выходных транзисторов tl494 к базам транзисторов схемы управления преобразователем БП. В качестве обвязки tl494 для обеспечения регулирования выходного напряжения была выбрана неоднократно проверенная выше упомянутая схема М. Шумилова. Такое включение ШИМ-контроллера позволяет отключить все имеющиеся в БП блокировки и схемы защиты, к тому же эта схема очень проста.

Попытка замены ШИМ-контроллера увенчалась успехом — БП заработал, регулировка выходного напряжения и ограничение тока также работали, как и в переделанных БП «старого» образца.

Описание схемы устройства

Конструкция и детали

Блок ШИМ-регулятора собран на печатной плате из односторонне фольгированного стеклотекстолита размером 40х45 мм. Чертеж печатной платы и схема расположения элементов показаны на рисунке. Чертеж показан со стороны установки компонентов.

Плата рассчитана на установку выводных компонентов. Особых требований к ним не предъявляется. Транзистор vt1 может быть заменен на любой другой аналогичный по параметрам биполярный транзистор прямой проводимости. На плате предусмотрена установка подстроечных резисторов r5 разных типоразмеров.

Монтаж и наладка

Крепление платы осуществляется в удобном месте одним винтом поближе к месту установки ШИМ-контроллера. Автор нашел удобным крепить плату к одному из радиаторов БП. Выходы pwm1, pwm2 запаивают прямо в соответствующие отверстия ранее установленного ШИМ-контроллера — выводы которых идут к базам транзисторов управления преобразователем (выводы 7 и 8 микросхемы dr-b2002). Подключения вывода vcc осуществляется к точке, в которой имеется выходное напряжение схемы дежурного питания, значение которого может находиться в пределах 13…24В.

Регулировка выходного напряжения ИП осуществляется потенциометром r5, минимальное выходное напряжение зависит от номинала резистора r7. Резистором r8 можно осуществить ограничение максимального выходного напряжения. Значение максимального выходного тока регулируется подбором номинала резистора r3 — чем меньше его сопротивление, тем больше будет максимальный выходной ток БП.

Порядок переделки компьютерного БП в лабораторный ИП

Работа по переделке БП связана с работой в цепях с высоким напряжением, поэтому настоятельно рекомендуется подключать БП к сети через разделительный трансформатор мощностью не менее 100Вт. Кроме того, для исключения выхода из строя ключевых транзисторов в процессе наладки ИП, подключать его к сети следует через «предохранительную» лампу накаливания на 220В мощностью 100Вт. Ее можно подпаять к БП вместо сетевого предохранителя.

Прежде, чем приступить к переделке компьютерного БП желательно убедиться в его исправности. Перед включением к выходным цепям +5В и +12В следует подключить автомобильные лампочки на 12В мощностью до 25 Вт. Затем подключить БП к сети и соединить вывод ps-on (обычно зеленого цвета) с общим проводом.

В случае исправности БП «предохранительная» лампа кратковременно вспыхнет, БП заработает и загорятся лампы в нагрузке +5В, +12В. Если после включения «предохранительная» лампа загорится в полный накал, возможен пробой силовых транзисторов, диодов выпрямительного моста и т. д.

Далее следует найти на плате БП точку, в которой имеется выходное напряжение схемы дежурного питания. Его значение может находиться в пределах 13…24В. Из этой точки в дальнейшем будем брать питание для блока ШИМ-регулятора и вентилятора охлаждения.

Затем следует выпаять штатный ШИМ-контроллер и подключить к плате БП блок ШИМ-регулятора согласно схемы (рис. 1). Вход p_in подключают к 12-вольтовому выходу БП. Теперь необходимо проверить работу регулятора. Для этого следует подключить к выходу p_out нагрузку в виде автомобильной лампочки, движок резистора r5 вывести до отказа влево (в положение минимального сопротивления) и подключить БП к сети (опять же через «предохранительную» лампу). Если лампа нагрузки загорится, следует убедиться в исправности схемы регулировки.

Для этого нужно осторожно повернуть движок резистора r5 вправо, при этом желательно контролировать выходное напряжение вольтметром, чтобы не сжечь нагрузочную лампу. Если выходное напряжение регулируется, значит блок ШИМ-регулятора работает и можно продолжать модернизацию БП.

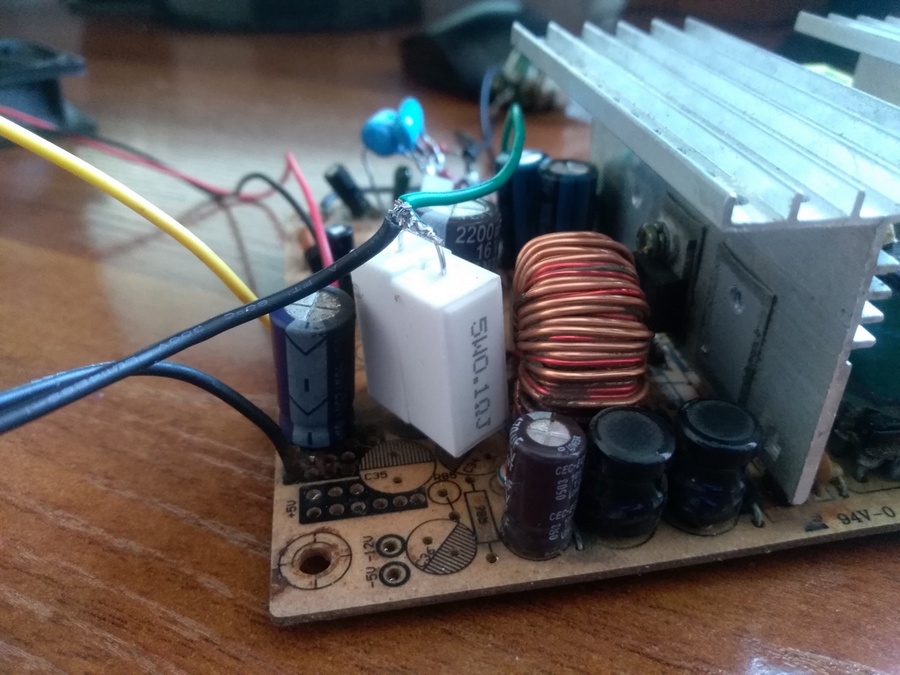

Выпаиваем все провода нагрузки БП, оставив по одному проводу в цепях +12 В и общий для подключения блока ШИМ-регулятора. Выпаиваем: диоды (диодные сборки) в цепях +3,3 В, +5 В; диоды выпрямителей -5 В, -12 В; все конденсаторы фильтров. Электролитические конденсаторы фильтра цепи +12 В следует заменить на конденсаторы аналогичной емкости, но с допустимым напряжением 25 В или более в зависимости от предполагаемого максимального выходного напряжения изготавливаемого лабораторного ИП. Далее следует установить нагрузочный резистор, показанный на схеме рис. 1 как r2, необходимый для обеспечения устойчивой работы ИП без внешней нагрузки. Мощность нагрузки должна быть около 1 Вт. Сопротивление резистора r2 можно рассчитать исходя из максимального выходного напряжения ИП.

В самом простом случае подойдет 2-х ваттный резистор сопротивлением 200-300 Ом.

Далее можно выпаять элементы обвязки старого ШИМ-контроллера и прочие радиодетали из неиспользуемых выходных цепей БП. Чтобы не выпаять случайно что-нибудь «полезное» рекомендуется отпаивать детали не полностью, а по одному выводу, и лишь убедившись в работоспособности ИП, удалять деталь полностью. По поводу дросселя фильтра l1, автор обычно ничего с ним не делает и использует штатную обмотку цепи +12 В. Это связано с тем, что в целях безопасности максимальный выходной ток лабораторного ИП обычно ограничивается на уровне, не превышающем паспортный для цепи +12 В БП.

После очистки монтажа рекомендуется увеличить емкость конденсатора фильтра С1 источника питания дежурного режима, заменив его на конденсатор номиналом 50 В/100 мкФ. Кроме того, если установленный в схеме диод vd1 маломощный (в стеклянном корпусе), его рекомендуется заменить на более мощный, выпаянный из выпрямителя цепи -5 В или -12 В. Также следует подобрать сопротивление резистора r1 для комфортной работы вентилятора охлаждения М1.

Опыт переделки компьютерных БП показал, что с применением различных схем управления ШИМ-контроллером, максимальное выходное напряжение ИП будет находиться в пределах 21…22 В. Этого более чем достаточно для изготовления зарядных устройств для автомобильных аккумуляторов, однако для лабораторного источника питания все же маловато. Для получения повышенного выходного напряжения многие радиолюбители предлагают использовать мостовую схему выпрямления выходного напряжения, но это связано с установкой дополнительных диодов, стоимость которых довольно высока. Я считаю этот метод нерациональным и используею другой способ повышения выходного напряжения ИП — модернизацию силового трансформатора.

Есть два основных способа модернизации силового трансформатора ИП. Первый способ удобен тем, что для его реализации не требуется разборка трансформатора. Он основан на том факте, что обычно вторичная обмотка мотается в несколько проводов и есть возможность ее «расслоить». Схематично вторичные обмотки силового трансформатора показаны на рис. а). Это наиболее часто встречающаяся схема. Обычно 5-вольтовая обмотка имеет по 3 витка, намотанных в 3-4 провода (обмотки «3,4»-«общ.» и «общ.»-«5,6»), а 12-вольтовая — дополнительно по 4 витка в один провод (обмотки «1»-«3,4» и «5,6»-«2»).

Для этого трансформатор выпаивают, аккуратно распаивают отводы 5-вольтовой обмотки и расплетают «косичку» общего провода. Задача состоит в том, чтобы разъединить параллельно включенные 5-вольтовые обмотки и включить все или часть из них последовательно, как это показано на схеме рис. б).

Выделить обмотки не составляет труда, но вот правильно сфазировать их довольно трудно. Автор использует для этой цели низкочастотный генератор синусоидального сигнала и осциллограф или милливольтметр переменного тока. Подключив выход генератора, настроенного на частоту 30…35 кГц, к первичной обмотке трансформатора, с помощью осциллографа или милливольтметра контролируют напряжение на вторичных обмотках. Комбинируя подключение 5-вольтовых обмоток добиваются увеличения выходного напряжения по сравнению с исходным на требуемую величину. Таким способом можно добиться увеличения выходного напряжения БП до 30…40 В.

Второй способ модернизации силового трансформатора — это его перемотка. Это единственный способ получить выходное напряжение ИП более 40 В. Самой трудной задачей здесь является разъединение ферритового сердечника. Автор взял на вооружение способ вываривания трансформатора в воде в течение 30-40 минут. Но прежде, чем вываривать трансформатор следует хорошо продумать способ разъединения сердечника, учитывая тот факт, что после вываривания он будет очень горячим, к тому же горячий феррит становится очень хрупким. Для этого предлагается вырезать из жести две клиновидные полоски, которые затем можно будет вставить в зазор между сердечником и каркасом, и с их помощью разъединить половинки сердечника. В случае разламывания или откалывания частей ферритового сердечника особо расстраиваться не стоит, так как его успешно можно склеить циакриланом (т. н. «суперклеем»).

После освобождения катушки трансформатора необходимо смотать вторичную обмотку. У импульсных трансформаторов есть одна неприятная особенность — первичная обмотка намотана в два слоя. Сначала на каркас намотана первая часть первичной обмотки, затем экран, затем все вторичные обмотки, снова экран и вторая часть первичной обмотки. Поэтому нужно аккуратно смотать вторую часть первичной обмотки, при этом обязательно запомнив ее подключение и направление намотки. Затем снять экран, выполненный в виде слоя медной фольги с припаянным проводом, ведущим к выводу трансформатора, который предварительно следует отпаять. И, наконец, смотать вторичные обмотки до следующего экрана. Теперь обязательно нужно хорошо просушить катушку струей горячего воздуха для испарения воды, проникшей в обмотку во время вываривания.

Количество витков вторичной обмотки будет зависеть от требуемого максимального выходного напряжения ИП из расчета примерно 0,33 витка/В (то есть 1 виток — 3 В). Например, автор намотал 2х18 витков провода ПЭВ-0,8 и получил максимальное выходное напряжение ИП около 53 В. Сечение провода будет зависеть от требования к максимальному выходному току ИП, а также от габаритов каркаса трансформатора.

Вторичную обмотку мотают в 2 провода. Конец одного провод сразу запаивают на первый вывод каркаса, а второй оставляют с запасом 5 см для формирования «косички» нулевого вывода. Закончив намотку, запаивают конец второго провода на второй вывод каркаса и формируют «косичку» таким образом, чтобы количество витков обеих полуобмоток обязательно было одинаковым.

Теперь следует восстановить экран, намотать смотанную ранее вторую часть первичной обмотки трансформатора, соблюдая исходное подключение и направление намотки, и собрать магнитопровод трансформатора. Если разводка вторичной обмотки запаяна правильно (на выводы 12-вольтовой обмотки), то можно впаять трансформатор в плату БП и проверить его работоспособность.

АРХИВ:Скачать

Раздел: [Блоки питания (импульсные)]
Сохрани статью в:

Материалы этой статьи были изданы в журнале Радиоаматор — 2013, № 11

В статье представлена простая конструкция ШИМ-регулятора, с помощью которой можно легко переделать компьютерный блок питания, собранный на контроллере, отличном от популярного TL494, в частности, DR-B2002, DR-B2003, SG6105 и прочих, в лабораторный с регулируемым выходным напряжением и ограничением тока в нагрузке. Также здесь я поделюсь опытом переделки компьютерных БП и опишу испытанные способы увеличения их максимального выходного напряжения.

В радиолюбительской литературе имеется множество схем переделки устаревших компьютерных блоков питания (БП) в зарядные устройства и лабораторные источники питания (ИП). Но все они касаются тех БП, в которых узел управления построен на базе микросхемы ШИМ-контроллера типа TL494, или его аналогов DBL494, KIA494, КА7500, КР114ЕУ4. Нами было переделано больше десятка таких БП. Хорошо показали себя зарядные устройства, изготовленные по схеме, описанной М. Шумиловым в статье «Компьютерный блок питания – зарядное устройство», (Радио — 2009, № 1) с добавлением стрелочного измерительного прибора для измерения выходного напряжения и зарядного тока. На основе этой же схеме изготавливались первые лабораторные источники питания, пока не попала в поле зрения «Универсальная плата управления лабораторными блоками питания» (Радио-ежегодник — 2011, № 5, стр. 53). По этой схеме можно было изготавливать гораздо более функциональные источники питания. Специально для этой схемы регулятора был разработан цифровой ампервольтметр, описанный в статье «Простой встраиваемый ампервольтметр на PIC16F676».

Но все хорошее когда-нибудь кончается и в последнее время все чаще стали попадаться компьютерные БП, в которых были установлены другие ШИМ-контроллеры, в частности, DR-B2002, DR-B2003, SG6105. Возник вопрос: как можно использовать эти БП для изготовления лабораторных ИП? Поиск схем и общение с радиолюбителями не позволил продвинуться в этом направлении, хотя и удалось найти краткое описание и схему включения таких ШИМ-контроллеров в статье «ШИМ-контроллеры SG6105 и DR-B2002 в компьютерных ИП». Из описания стало понятно, что эти контроллеры гораздо сложнее TL494 и пытаться управлять ими извне для регулирования выходного напряжения вряд ли возможно. Поэтому от этой идеи было решено отказаться. Однако при изучении схем «новых» БП было отмечено, что построение схемы управления двухтактным полумостовым преобразователем выполнено аналогично «старым» БП – на двух транзисторах и разделительном трансформаторе.

Была предпринята попытка вместо микросхемы DR-B2002 установить TL494 со своей стандартной обвязкой, подключив коллекторы выходных транзисторов TL494 к базам транзисторов схемы управления преобразователем БП. В качестве обвязки TL494 для обеспечения регулирования выходного напряжения была выбрана неоднократно проверенная выше упомянутая схема М. Шумилова. Такое включение ШИМ-контроллера позволяет отключить все имеющиеся в БП блокировки и схемы защиты, к тому же эта схема очень проста.

Попытка замены ШИМ-контроллера увенчалась успехом – БП заработал, регулировка выходного напряжения и ограничение тока также работали, как и в переделанных БП «старого» образца.

Описание схемы устройства

Конструкция и детали

Блок ШИМ-регулятора собран на печатной плате из односторонне фольгированного стеклотекстолита размером 40х45 мм. Чертеж печатной платы и схема расположения элементов показаны на рисунке. Чертеж показан со стороны установки компонентов.

Плата рассчитана на установку выводных компонентов. Особых требований к ним не предъявляется. Транзистор VT1 может быть заменен на любой другой аналогичный по параметрам биполярный транзистор прямой проводимости. На плате предусмотрена установка подстроечных резисторов R5 разных типоразмеров.

Монтаж и наладка

Крепление платы осуществляется в удобном месте одним винтом поближе к месту установки ШИМ-контроллера. Автор нашел удобным крепить плату к одному из радиаторов БП. Выходы PWM1, PWM2 запаивают прямо в соответствующие отверстия ранее установленного ШИМ-контроллера — выводы которых идут к базам транзисторов управления преобразователем (выводы 7 и 8 микросхемы DR-B2002). Подключения вывода Vcc осуществляется к точке, в которой имеется выходное напряжение схемы дежурного питания, значение которого может находиться в пределах 13…24В.

Регулировка выходного напряжения ИП осуществляется потенциометром R5, минимальное выходное напряжение зависит от номинала резистора R7. Резистором R8 можно осуществить ограничение максимального выходного напряжения. Значение максимального выходного тока регулируется подбором номинала резистора R3 – чем меньше его сопротивление, тем больше будет максимальный выходной ток БП.

Порядок переделки компьютерного БП в лабораторный ИП

Работа по переделке БП связана с работой в цепях с высоким напряжением, поэтому настоятельно рекомендуется подключать БП к сети через разделительный трансформатор мощностью не менее 100Вт. Кроме того, для исключения выхода из строя ключевых транзисторов в процессе наладки ИП, подключать его к сети следует через «предохранительную» лампу накаливания на 220В мощностью 100Вт. Ее можно подпаять к БП вместо сетевого предохранителя.

Прежде, чем приступить к переделке компьютерного БП желательно убедиться в его исправности. Перед включением к выходным цепям +5В и +12В следует подключить автомобильные лампочки на 12В мощностью до 25 Вт. Затем подключить БП к сети и соединить вывод PS-ON (обычно зеленого цвета) с общим проводом. В случае исправности БП «предохранительная» лампа кратковременно вспыхнет, БП заработает и загорятся лампы в нагрузке +5В, +12В. Если после включения «предохранительная» лампа загорится в полный накал, возможен пробой силовых транзисторов, диодов выпрямительного моста и т. д.

Далее следует найти на плате БП точку, в которой имеется выходное напряжение схемы дежурного питания. Его значение может находиться в пределах 13…24В. Из этой точки в дальнейшем будем брать питание для блока ШИМ-регулятора и вентилятора охлаждения.

Затем следует выпаять штатный ШИМ-контроллер и подключить к плате БП блок ШИМ-регулятора согласно схемы (рис. 1). Вход P_IN подключают к 12-вольтовому выходу БП. Теперь необходимо проверить работу регулятора. Для этого следует подключить к выходу P_OUT нагрузку в виде автомобильной лампочки, движок резистора R5 вывести до отказа влево (в положение минимального сопротивления) и подключить БП к сети (опять же через «предохранительную» лампу). Если лампа нагрузки загорится, следует убедиться в исправности схемы регулировки. Для этого нужно осторожно повернуть движок резистора R5 вправо, при этом желательно контролировать выходное напряжение вольтметром, чтобы не сжечь нагрузочную лампу. Если выходное напряжение регулируется, значит блок ШИМ-регулятора работает и можно продолжать модернизацию БП.

Выпаиваем все провода нагрузки БП, оставив по одному проводу в цепях +12 В и общий для подключения блока ШИМ-регулятора. Выпаиваем: диоды (диодные сборки) в цепях +3,3 В, +5 В; диоды выпрямителей -5 В, -12 В; все конденсаторы фильтров. Электролитические конденсаторы фильтра цепи +12 В следует заменить на конденсаторы аналогичной емкости, но с допустимым напряжением 25 В или более в зависимости от предполагаемого максимального выходного напряжения изготавливаемого лабораторного ИП. Далее следует установить нагрузочный резистор, показанный на схеме рис. 1 как R2, необходимый для обеспечения устойчивой работы ИП без внешней нагрузки. Мощность нагрузки должна быть около 1 Вт. Сопротивление резистора R2 можно рассчитать исходя из максимального выходного напряжения ИП. В самом простом случае подойдет 2-х ваттный резистор сопротивлением 200-300 Ом.

Далее можно выпаять элементы обвязки старого ШИМ-контроллера и прочие радиодетали из неиспользуемых выходных цепей БП. Чтобы не выпаять случайно что-нибудь «полезное» рекомендуется отпаивать детали не полностью, а по одному выводу, и лишь убедившись в работоспособности ИП, удалять деталь полностью. По поводу дросселя фильтра L1, автор обычно ничего с ним не делает и использует штатную обмотку цепи +12 В. Это связано с тем, что в целях безопасности максимальный выходной ток лабораторного ИП обычно ограничивается на уровне, не превышающем паспортный для цепи +12 В БП.

После очистки монтажа рекомендуется увеличить емкость конденсатора фильтра С1 источника питания дежурного режима, заменив его на конденсатор номиналом 50 В/100 мкФ. Кроме того, если установленный в схеме диод VD1 маломощный (в стеклянном корпусе), его рекомендуется заменить на более мощный, выпаянный из выпрямителя цепи -5 В или -12 В. Также следует подобрать сопротивление резистора R1 для комфортной работы вентилятора охлаждения М1.

Опыт переделки компьютерных БП показал, что с применением различных схем управления ШИМ-контроллером, максимальное выходное напряжение ИП будет находиться в пределах 21…22 В. Этого более чем достаточно для изготовления зарядных устройств для автомобильных аккумуляторов, однако для лабораторного источника питания все же маловато. Для получения повышенного выходного напряжения многие радиолюбители предлагают использовать мостовую схему выпрямления выходного напряжения, но это связано с установкой дополнительных диодов, стоимость которых довольно высока. Я считаю этот метод нерациональным и используею другой способ повышения выходного напряжения ИП – модернизацию силового трансформатора.

Есть два основных способа модернизации силового трансформатора ИП. Первый способ удобен тем, что для его реализации не требуется разборка трансформатора. Он основан на том факте, что обычно вторичная обмотка мотается в несколько проводов и есть возможность ее «расслоить». Схематично вторичные обмотки силового трансформатора показаны на рис. а). Это наиболее часто встречающаяся схема. Обычно 5-вольтовая обмотка имеет по 3 витка, намотанных в 3-4 провода (обмотки «3,4»-«общ. » и «общ.»-«5,6»), а 12-вольтовая – дополнительно по 4 витка в один провод (обмотки «1»-«3,4» и «5,6»-«2»).

Для этого трансформатор выпаивают, аккуратно распаивают отводы 5-вольтовой обмотки и расплетают «косичку» общего провода. Задача состоит в том, чтобы разъединить параллельно включенные 5-вольтовые обмотки и включить все или часть из них последовательно, как это показано на схеме рис. б).

Выделить обмотки не составляет труда, но вот правильно сфазировать их довольно трудно. Автор использует для этой цели низкочастотный генератор синусоидального сигнала и осциллограф или милливольтметр переменного тока. Подключив выход генератора, настроенного на частоту 30…35 кГц, к первичной обмотке трансформатора, с помощью осциллографа или милливольтметра контролируют напряжение на вторичных обмотках. Комбинируя подключение 5-вольтовых обмоток добиваются увеличения выходного напряжения по сравнению с исходным на требуемую величину. Таким способом можно добиться увеличения выходного напряжения БП до 30…40 В.

Второй способ модернизации силового трансформатора – это его перемотка. Это единственный способ получить выходное напряжение ИП более 40 В. Самой трудной задачей здесь является разъединение ферритового сердечника. Автор взял на вооружение способ вываривания трансформатора в воде в течение 30-40 минут. Но прежде, чем вываривать трансформатор следует хорошо продумать способ разъединения сердечника, учитывая тот факт, что после вываривания он будет очень горячим, к тому же горячий феррит становится очень хрупким. Для этого предлагается вырезать из жести две клиновидные полоски, которые затем можно будет вставить в зазор между сердечником и каркасом, и с их помощью разъединить половинки сердечника. В случае разламывания или откалывания частей ферритового сердечника особо расстраиваться не стоит, так как его успешно можно склеить циакриланом (т. н. «суперклеем»).

После освобождения катушки трансформатора необходимо смотать вторичную обмотку. У импульсных трансформаторов есть одна неприятная особенность — первичная обмотка намотана в два слоя. Сначала на каркас намотана первая часть первичной обмотки, затем экран, затем все вторичные обмотки, снова экран и вторая часть первичной обмотки. Поэтому нужно аккуратно смотать вторую часть первичной обмотки, при этом обязательно запомнив ее подключение и направление намотки. Затем снять экран, выполненный в виде слоя медной фольги с припаянным проводом, ведущим к выводу трансформатора, который предварительно следует отпаять. И, наконец, смотать вторичные обмотки до следующего экрана. Теперь обязательно нужно хорошо просушить катушку струей горячего воздуха для испарения воды, проникшей в обмотку во время вываривания.

Количество витков вторичной обмотки будет зависеть от требуемого максимального выходного напряжения ИП из расчета примерно 0,33 витка/В (то есть 1 виток — 3 В). Например, автор намотал 2х18 витков провода ПЭВ-0,8 и получил максимальное выходное напряжение ИП около 53 В. Сечение провода будет зависеть от требования к максимальному выходному току ИП, а также от габаритов каркаса трансформатора.

Вторичную обмотку мотают в 2 провода. Конец одного провод сразу запаивают на первый вывод каркаса, а второй оставляют с запасом 5 см для формирования «косички» нулевого вывода. Закончив намотку, запаивают конец второго провода на второй вывод каркаса и формируют «косичку» таким образом, чтобы количество витков обеих полуобмоток обязательно было одинаковым.

Теперь следует восстановить экран, намотать смотанную ранее вторую часть первичной обмотки трансформатора, соблюдая исходное подключение и направление намотки, и собрать магнитопровод трансформатора. Если разводка вторичной обмотки запаяна правильно (на выводы 12-вольтовой обмотки), то можно впаять трансформатор в плату БП и проверить его работоспособность.

Введение

Большой плюс компьютерного блока питания состоит в том, что он стабильно работает при изменении сетевого напряжения от 180 до 250 В, причем некоторые экземпляры работают и при большем разбросе напряжений. От блока мощностью 200 Вт реально получить полезный ток нагрузки 15-17 А, а в импульсном (кратковременном режиме повышенной нагрузки) – вплоть до 22 А. Компьютерные БП типового ряда, соответствующие стандарту ATX12 и предназначенные для использования в ПК на базе процессоров Intel Pentium IV и ниже, чаще всего выполнены на микросхемах 2003, AT2005Z, SG6105, KA3511, LPG-899, DR-B2002, IW1688. Подобные устройства содержат меньшее количество дискретных элементов на плате, имеют меньшую стоимость, чем построенные на основе популярного ШИМ – микросхемы TL494. В данном материале мы рассмотрим несколько подходов по ремонту вышеупомянутых блоков питания и дадим несколько практических советов.

Блоки и схемы

Компьютерный блок питания можно применять не только по прямому назначению, но и в виде источников для широкого спектра электронных конструкций для дома, требующих для своей работы постоянного напряжения 5 и 12 В. Путем незначительной переделки, описанной ниже, сделать это совсем не трудно. А приобрести БП ПК можно отдельно как в магазине, так и бывший в употреблении на любом радиорынке (если не хватает собственных «закромов») за символическую цену.

Этим блок питания компьютера выгодно отличается в перспективе применения в домашней лаборатории радиомастера от всех других промышленных вариантов. Для примера мы возьмем блоки JNC моделей LC-B250ATX и LC-B350ATX, а также InWin IP-P300AQ2, IP-P350AQ2, IP-P400AQ2, IP-P350GJ20, которые используют в своей конструкции микросхему 2003 IFF LFS 0237E. В некоторых других встречаются BAZ7822041H или 2003 BAY05370332H. Все эти микросхемы конструктивно отличаются друг от друга назначением выводов и «начинкой», но принцип работы у них одинаковый. Так микросхема 2003 IFF LFS 0237E (далее будем называть ее 2003) – это ШИМ (широтно-импульсный модулятор сигналов) в корпусе DIP-16. До недавнего времени большинство бюджетных компьютерных БП производства китайских фирм выполнялось на основе микросхемы ШИМ-контроллера TL494 фирмы Texas Instruments (http://www.ti.com) или ее аналогов других фирм-производителей, таких как Motorola, Fairchild, Samsung и прочих. Эта же микросхема имеют отечественный аналог КР1114ЕУ4 и КР1114ЕУ3 (цоколевка выводов в отечественном исполнении различная). Изучим для начала методы диагностики и тестирования неполадок

Как изменить входное напряжение

Сигнал, уровень которого пропорционален мощности нагрузки преобразователя, снимается со средней точки первичной обмотки разделительного трансформатора Т3, далее через диод D11 и резистор R35 поступает на корректирующую цепочку R42R43R65C33, после которой подается на вывод PR микросхемы. Поэтому в данной схеме устанавливать приоритет защиты по какому-либо одному напряжению затруднительно. Здесь пришлось бы сильно изменить схему, что нерентабельно по затратам времени.

В других схемах компьютерных БП, к примеру, в LPK-2-4 (300 Вт), напряжение с катода сдвоенного диода Шоттки типа S30D40C, выпрямителя выходного напряжения +5 В, поступает на вход UVac микросхемы U2 и используется для контроля входного питающим переменным напряжением БП. Регулируемое выходное напряжение бывает полезно для домашней лаборатории. К примеру, для питания от компьютерного БП электронных устройств для легкового автомобиля, где напряжение в бортовой сети (при работающем двигателе) 12. 5-14 В. Чем больше уровень напряжения, тем больше полезная мощность электронного устройства. Особенно это важно для радиостанций. Для примера рассмотрим адаптацию популярной радиостанции (трансивера) к нашему БП LC-B250ATX – повышение напряжения по шине 12 В до 13.5-13.8 В.

Припаиваем подстроечный резистор, к примеру, СП5-28В (желательно с индексом «В» в обозначении – признак линейности характеристики) сопротивлением 18-22 кОм между выводом 6 микросхемы U2 и шиной +12 В. На выход +12 В устанавливаем автомобильную лампочку 5-12 Вт в качестве эквивалента нагрузки (можно подключить и постоянный резистор 5-10 Ом с мощностью рассеяния от 5 Вт и выше). После рассмотренной незначительной доработки БП вентилятор можно не подключать и саму плату в корпус не вставлять. Запускаем БП, к шине +12 В подключаем вольтметр и контролируем напряжение. Вращением движка переменного резистора устанавливаем выходное напряжение 13.8 В.

Выключаем питание и замеряем омметром получившееся сопротивление подстроечного резистора. Теперь между шиной +12 В и выводом 6 микросхемы U2 припаиваем постоянный резистор соответствующего сопротивления. Таким же образом можно скорректировать напряжение по выходу +5 В. Сам же ограничительный резистор подключают к выводу 4 микросхемы 2003 IFF LFS 0237E.

Принцип работы схемы 2003


Напряжение питания Vcc (вывод 1) на микросхему U2 поступает от источника дежурного напряжения +5V_SB. На отрицательный вход усилителя ошибки IN микросхемы (вывод 4) поступает сумма выходных напряжений ИП +3.3 В, +5 В и +12 В. Сумматор выполнен соответственно на резисторах R57, R60, R62. Управляемый стабилитрон микросхемы U2 используется в схеме оптронной обратной связи в источнике дежурного напряжения +5V_SB, второй стабилитрон используется в схеме стабилизации выходного напряжения +3.3V. Схема управления выходным полумостовым преобразователем БП выполнена по двухтактной схеме на транзисторах Q1, Q2 (обозначение на печатной плате) типа Е13009 и трансформаторе Т3 типа EL33-ASH по стандартной схеме, применяемой в компьютерных блоках.

Взаимозаменяемые транзисторы – MJE13005, MJE13007, Motorola MJE13009 выпускают многие зарубежные фирмы-производители, поэтому вместо аббревиатуры MJE в маркировке транзистора могут присутствовать символы ST, PHE, KSE, HA, MJF и другие. Для питания схемы используется отдельная обмотка трансформатора дежурного режима Т2 типа EE-19N. Чем большую мощность имеет трансформатор Т3 (чем толще провод использован в обмотках), тем больше выходной ток самого блока питания. В некоторых печатных платах, которые мне приходилось ремонтировать, «раскачивающие» транзисторы имели наименование 2SC945 и Н945Р, 2SC3447, 2SC3451, 2SC3457, 2SC3460(61), 2SC3866, 2SC4706, 2SC4744, BUT11A, BUT12A, BUT18A, BUV46, MJE13005, а обозначение на плате было указано как Q5 и Q6. И при этом на плате было всего 3 транзистора! Сама же микросхема 2003 IFF LFS 0237E была обозначена как U2, и при этом на плате нет ни одного обозначения U1 или U3. Однако оставим эту странность в обозначении элементов на печатных плата на совести китайского производителя. Сами обозначения не принципиальны. Главное отличие рассматриваемых блоков питания типа LC-B250ATX – наличие на плате одной микросхемы типа 2003 IFF LFS 0237E и внешний вид платы.

В микросхеме применен управляемый стабилитрон (выводы 10, 11), аналогичный TL431. Он используется для стабилизации цепи питания 3.3 В. Отмечу, что в моей практике ремонта блоков питания вышеупомянутая схема – самое слабое место в компьютерном БП. Однако прежде чем менять микросхему 2003, рекомендую сначала проверить саму цепь.

Диагностика ATX блоков питания на микросхеме 2003

Если блок питания не запускается, то нужно в первую очередь снять крышку корпуса и проверить оксидные конденсаторы и другие элементы на печатной плате внешним осмотром. Оксидные (электролитические) конденсаторы явно подлежат замене, если их корпуса вздуты и если они имеют сопротивление менее 100 кОм. Определяется это «прозвонкой» омметром, к примеру, моделью М830 в соответствующем режиме измерений. Одна из часто встречающихся неисправностей БП на основе микросхемы 2003 – отсутствие стабильного запуска. Запуск производится кнопкой Power на передней панели системного блока, при этом контакты кнопки замыкаются, причем вывод 9 микросхемы U2 (2003 и аналогичной) соединяется с «корпусом» общим проводом.

В «косе» это, как правило, зеленый и черный провода. Для того чтобы быстро восстановить работоспособность устройства, достаточно отсоединить от печатной платы вывод 9 микросхемы U2. Теперь БП должен включаться стабильно путем нажатия на клавишу задней панели системного блока. Этот метод хорош тем, что позволяет и далее без ремонта, который не всегда выгоден материально, использовать морально устаревший компьютерный БП, или тогда, когда блок используется не по назначению, к примеру, для питания электронных конструкций в домашней радиолюбительской лаборатории.

Если перед включением питания удерживать нажатой кнопку «reset» и отпускать через несколько секунд, то системой будет имитироваться увеличение задержки сигнала Power Good. Так можно проверить причины неисправности потери данных в СМОS (ведь не всегда «виновата» батарейка). Если данные, к примеру, время, периодически теряются, то следует проверить задержку при отключении. Для этого «reset» нажимается перед отключением питания и удерживается еще несколько секунд, имитируя ускорение снятия сигнала Power Good. Если при таком выключении данные сохраняются, дело в большой задержке при выключении.

Увеличение мощности

На печатной плате установлены два высоковольтных электролитических конденсатора емкостью 220 мкФ. Для улучшения фильтрации, ослабления импульсных помех и в итоге для обеспечения устойчивости компьютерного БП к максимальным нагрузкам эти конденсаторы заменяют на аналоги большей емкости, к примеру, 680 мкФ на рабочее напряжение 350 В. Пробой, потеря емкости или обрыв оксидного конденсатора в схеме БП уменьшает или сводит на нет фильтрацию питающего напряжения. Напряжение на обкладках оксидного конденсатора в устройствах БП порядка 200 В, а емкость находится в диапазоне 200-400 мкФ. Китайские производители (VITO, Feron и другие) устанавливает, как правило, самые дешевые пленочные конденсаторы, не сильно заботясь ни о температурном режиме, ни о надежности устройства. Оксидный конденсатор в данном случае применяется в устройстве БП в качестве высоковольтного фильтра питания, поэтому должен быть высокотемпературным. Несмотря на рабочее напряжение, указанное на таком конденсаторе 250-400 В (с запасом, как и положено), он все равно «сдает» по причине своего низкого качества.

Для замены рекомендую оксидные конденсаторы фирм КХ, CapXon, а именно HCY CD11GH и ASH-ELB043 – это высоковольтные оксидные конденсаторы, специально разработанные для применения в электронных устройствах питания. Даже если внешний осмотр не позволил найти неисправные конденсаторы, мы следующим шагом все равно выпаиваем кондеры на шине +12 В и вместо них устанавливаем аналоги большей емкости: 4700 мкФ на рабочее напряжение 25 В. Сам участок печатной платы БП ПК с оксидными конденсаторами по питанию, подлежащими замене, представлен на рисунке 4. Вентилятор мы аккуратно снимаем и устанавливаем наоборот – так, чтобы он дул внутрь, а не наружу. Такая модернизация улучшает охлаждение радиоэлементов и в итоге повышает надежность устройства при длительной эксплуатации. Капля машинного или бытового масла в механических деталях вентилятора (между крыльчаткой и осью электродвигателя) не помешает. По моему опыту, можно сказать, что значительно уменьшается шум нагнетателя при работе.

Замена диодных сборок на более мощные

На печатной плате блока питания диодные сборки установлены на радиаторах. В центре установлена сборка UF1002Г (по питанию 12 В), справа на этом радиаторе установлена диодная сборка D92-02, обеспечивающая питание –5 В. Если такое напряжение в домашней лаборатории не нужно, данную сборку типа можно безвозвратно выпаять. В целом D92-02 рассчитана на ток до 20 А и напряжение 200 В (в импульсном кратковременном режиме в разы больший), поэтому она вполне подходит для установки вместо UF1002Г (ток до 10 А).

Диодную сборку Fuji D92-02 можно заменить, например, на S16C40C, S15D40C или S30D40C. Все они, в данном случае, для замены подходят. У диодов с барьером Шоттки меньше падение напряжения и, соответственно, нагрев.

Особенность замены в том, что «штатная» диодная сборка по выходу (шина 12 В) UF1002Г имеет полностью пластмассовый корпус из композита, поэтому крепится к общему радиатору или проводящей ток пластине с помощью термопасты. А диодная сборка Fuji D92-02 (и аналогичные) имеет металлическую пластину в корпусе, что предполагает особую осторожность при ее установке на радиатор, то есть через обязательную изолирующую прокладку и диэлектрическую шайбу под винт. Причина выхода из строя диодных сборок UF1002Г состоит в выбросах напряжения на диодах с амплитудой, увеличивающейся при работе БП под нагрузкой. При малейшем превышении допустимого обратного напряжения диоды Шотки получают необратимый пробой, поэтому рекомендуемая замена на более мощные диодные сборки в случае перспективного использования БП с мощной нагрузкой вполне оправдана. Наконец, есть один совет, который позволит проверить работоспособность защитного механизма. Закоротим тонким проводом, к примеру, МГТФ-0.8, шину +12 В на корпус (общий провод). Так должно полностью пропасть напряжение. Чтобы оно восстановилось – выключим БП на пару минут для разряда высоковольтных конденсаторов, снимем шунт (перемычку), удалим эквивалент нагрузки и включим БП снова; он заработает в штатном режиме. Переделанные таким образом компьютерные блоки питания работают годами в режиме 24 часа с полной нагрузкой.

Вывод питания

Положим, необходимо использовать блок питания в бытовых целях и требуется вывести из блока две клеммы. Я сделал это с помощью двух (одинаковой длины) отрезков ненужного провода сетевого питания компьютерного БП и подключил к клеммнику все три предварительно пропаянные жилы в каждом проводнике. Для уменьшения потери мощности в проводниках, идущих от БП к нагрузке, подойдет и другой электрический кабель с медной (меньше потери) многожильный кабель – к примеру, ПВСН 2×2.5, где 2.5 – это есть сечение одного проводника. Также можно не выводить провода на клеммник, а выход 12 В подключить в корпусе БП ПК к неиспользуемому разъему сетевого кабеля монитора ПК.
Назначение выводов микросхемы 2003
PSon 2 — Вход сигнала PS_ON, управляющего работой БП: PSon=0, БП включен, присутствуют все выходные напряжения; PSon=1, БП выключен, присутствует только дежурное напряжение +5V_SB
V33-3 — Вход напряжения +3. 3 В
V5-4 — Вход напряжения +5 В
V12-6 — Вход напряжения +12 В
OP1/OP2-8/7 — Выходы управления двухтактным полумостовым преобразователем БП
PG-9 — Тестирование. Выход с открытым коллектором сигнала PG (Power Good): PG=0, одно или несколько выходных напряжений не соответствуют норме; PG=1, выходные напряжения БП находятся в заданных пределах
Vref1-11 — Управляющий электрод управляемого стабилитрона
Fb1-10 — Катод управляемого стабилитрона
GND-12 — Общий провод
COMP-13 — Выход усилителя ошибки и отрицательный вход компаратора ШИМ
IN-14 — Отрицательный вход усилителя ошибки
SS-15 — Положительный вход усилителя ошибки, подключен к внутреннему источнику Uref=2.5 В. Вывод используется для организации «мягкого старта» преобразователя
Ri-16 — Вход для подключения внешнего резистора 75 кОм
Vcc-1 — Напряжение питания, подключается к дежурному источнику +5V_SB
PR-5 — Вход для организации защиты БП

Микросхема ULN2003 (ULN2003a) по сути своей является набором мощных составных ключей для применения в цепях индуктивных нагрузок. Может быть применена для управления нагрузкой значительной мощности, включая электромагнитные реле, двигатели постоянного тока, электромагнитные клапаны, в схемах управления различными и другие.

Микросхема ULN2003 — описание

Краткое описание ULN2003a. Микросхема ULN2003a — это транзисторная сборка Дарлингтона с выходными ключами повышенной мощности, имеющая на выходах защитные диоды, которые предназначены для защиты управляющих электрических цепей от обратного выброса напряжения от индуктивной нагрузки.

Каждый канал (пара Дарлингтона) в ULN2003 рассчитан на нагрузку 500 мА и выдерживает максимальный ток до 600 мА. Входы и выходы расположены в корпусе микросхемы друг напротив друга, что значительно облегчает разводку печатной платы.

ULN2003 относится к семейству микросхем ULN200X. Различные версии этой микросхемы предназначены для определенной логики. В частности, микросхема ULN2003 предназначена для работы с TTL логикой (5В) и логических устройств CMOS. Широкое применение ULN2003 нашло в схемах управления широким спектром нагрузок, в качестве релейных драйверов, драйверов дисплея, линейных драйверов и т. д. ULN2003 также используется в драйверах шаговых двигателей.

Структурная схема ULN2003

Принципиальная схема

Характеристики

  • Номинальный ток коллектора одного ключа — 0,5А;
  • Максимальное напряжение на выходе до 50 В;
  • Защитные диоды на выходах;
  • Вход адаптирован к всевозможным видам логики;
  • Возможность применения для управления реле.

Аналог ULN2003

Ниже приводим список чем можно заменить ULN2003 (ULN2003a):

  • Зарубежный аналог ULN2003 — L203, MC1413, SG2003, TD62003.
  • Отечественным аналогом ULN2003a — является микросхема .

Микросхема ULN2003 — схема подключения

Зачастую микросхему ULN2003 используют при управлении шаговым двигателем. Ниже приведена схема включения ULN2003a и шагового двигателя.

▶▷▶▷ как своими руками сделать зарядное из блока питания компьютера

▶▷▶▷ как своими руками сделать зарядное из блока питания компьютера
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:10-08-2019

как своими руками сделать зарядное из блока питания компьютера — Зарядное устройство из блока питания компьютера — Diodnik diodnikcomzaryadnoe-ustrojstvo-iz-bloka-pitaniya Cached Зарядное устройство из блока питания компьютера , как раз занимает золотую середину Оно получается за копеечную цену, а его параметры отлично справляются с зарядкой автомобильных АКБ Зарядное устройство из компьютерного блока питания sdelaitak24ru зарядное Cached Как сделать зарядное устройство из компьютерного блока питания для автомобильного аккумулятора Блок питания собранный на микросхемах tl494 или ka7500 Как Своими Руками Сделать Зарядное Из Блока Питания Компьютера — Image Results More Как Своими Руками Сделать Зарядное Из Блока Питания Компьютера images Зарядное устройство для АКБ из блока питания полезный и avtozamcomelektronikaakbzarjadnoe-ustrojstvo Cached Как сделать зарядное устройство для аккумулятора авто? В статье дана подробная инструкция по переделке компьютерного блока питания в зарядное устройство Зарядное устройство из компьютерного блока питания — YouTube wwwyoutubecom watch?vNlTkOg-QVgo Cached Простое зарядное устройство из блока питания от ПК своими руками Как сделать БЛОКА ПИТАНИЯ В Зарядное устройство из блока питания компьютера с generatorexpertsruelektrogeneratoryiz-bloka-pitaniya Cached Как сделать зарядное устройство из блока питания компьютера , в чем преимущества данного устройства и специфические характеристики Зарядное устройство из блока питания компьютера sdelaitak24ru зарядное Cached Как сделать зарядное устройство из компьютерного блока питания собранного на микросхеме tl494 или ka7500 своими руками Как сделать зарядное устройство для автомобильного autodvigcomdiagnosticszaryadka-dlya Cached Как сделать зарядное устройство для автомобильного аккумулятора из блока питания компьютера или ноутбука? Блок питания 12в Своими руками из блока от старого компьютера wwwyoutubecom watch?vYjNLS81ObSQ Cached Всем привет, на данном видео можно увидеть как сделать своими руками блок питания 12в из блока от старого Как сделать зарядное устройство из БП (блока питания avtoklemacomakkymylyatorzarjadnoe-ustrojstvo Cached Как сделать зарядное устройство для автомобильного аккумулятора из блока питания ? Подробная инструкция по изготовлению прибора представлена в этой статье Зарядное устройство для автомобильного аккумулятора из блока sdelaysam-svoimirukamiru201-zarjadnoe Cached Зарядное устройство для автомобильного аккумулятора из блока питания компьютера Сделай сам своими руками Мастер-классы, инструкции, полезные советы, рецепты Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 29,300

  • Начало переделки БП в автоматическое зарядное устройство изображено на фотографии: Дело в том, что,
  • во-первых, металлический корпус блока питания в целях техники безопасности не должен иметь гальваническую связь. .. Зарядное устройство для автомобильных аккумуляторов должно обладать следующим свойст
  • ескую связь… Зарядное устройство для автомобильных аккумуляторов должно обладать следующим свойством: максимальное напряжение, подводимое к аккумулятору — не более 14.4В, максимальный зарядный ток — определяется возможностями самого устройства. Главная Схемы радиолюбителям Источники питания Зарядное из компьютерного блока питания. Если БП АТХ для запуска необходимо соединить вывод soft-on с общим проводом (на разьём уходит зеленым проводом).Вентилятор нужно развернуть на 180 гр., что бы дул внутрь блока, если вы используете как … Это зарядное устройство можно смело оставлять без присмотра на ночь, батарея никогда не перегреется. РадиоКот gt; Схемы gt; Питание gt; Зарядные устройства. Ааа, вам нужно ограничение максимального зарядного тока как в варианте 1? Пока зарядный ток меньше установленного значения, падение напряжения на резисторе R11 (датчике тока) недостаточно для открывания транзистора VT1. Главное меню Компьютерный блок питания зарядное устройство. Переделок в этой зарядке не много, максимум займет 2 часа вашего времени, но только если этот блок питания сделан на микросхеме ТЛ 494. скачать dle 11.1 смотреть фильмы бесплатно. Блок питания зарядное устройство. Самодельное портативное зарядное устройство для гаджетов от usb. Зарядное устройство на тринисторе. Зарядное устройство из БП компьютера… Можно установить обе схемы, соединив их выходы, тогда полученный блок питания можно использовать, и как источник напряжения с ограничением по току, и как источник тока с ограничением по напряжению.Схему сделать … Любое простое зарядное устройство, например для для автомобильных аккумуляторов, можно значительно усовершенствовать если дополнить этой приставкой — автоматом, включающим его при понижении напряжения на аккумуляторной батарее до минимума и отключающим после зарядки. Максимальный (начальный) зарядный ток зависит от модели используемого БП, минимальный ток ограничения 0,5А. Зарядное устройство на основе блока питания ATX. Пока зарядный ток меньше установленного значения, падение напряжения на резисторе R11 (датчике тока) недостаточно для открывания транзистора VT1. Компьютерный блок питания зарядное устройство.

и как источник напряжения с ограничением по току

и как источник напряжения с ограничением по току

  • smarter
  • полезные советы
  • рецепты Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster

Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд как своими руками сделать зарядное из блока питания компьютера Поиск в Все Картинки Ещё Видео Новости Покупки Карты Книги Все продукты Зарядное устройство из блока питания компьютера YouTube янв Зарядное устройство из блока питания компьютера Сделай так Loading Unsubscribe from myoutubecom Зарядное Устройство для Автомобильного YouTube янв устройство для автомобильного аккумулятора своими руками из компьютерного блока питания myoutubecom Зарядное устройство из компьютерного блока питания ATX окт В этом ролике я покажу вам как переделать Блок питания ATX в зарядное устройство для myoutubecom Зарядное устройство из компьютерного блока питания мар Канал Метров UCwuaYPVnC_YQmAGQYIJUtTg Моя группа VK myoutubecom Зарядное устройство из блока питания компьютера Diodnik diodnikcomzaryadnoeustrojstvoizblo сен Пошаговая инструкция с детальными фото Для начала необходим рабочий блок питания Зарядное устройство для автомобильного аккумулятора из Рейтинг голосов май аккумулятора из блока питания компьютера Вам о том, как своими руками переделать блок питания Итак, для переделки этого блока питания в зарядное Теперь необходимо сделать так, чтобы наш блок Зарядное устройство из блока питания компьютера зарядное устройст Как сделать зарядное устройство из компьютерного блока питания собранного на микросхеме TL или KA Схема переделки компьютерного блока питания в зарядное устройство Зарядное устройство из компьютерного блока питания зарядное устройст Как сделать зарядное устройство из компьютерного блока питания для до вольт Схема переделки компьютерного блока питания в зарядное устройство Читайте также Зарядное устройство из блока питания компьютера Зарядное устройство из блока питания компьютера с generatorexpertsruizblokapitaniya Как сделать зарядное устройство из блока питания компьютера , в чем преимущества из бп в зарядку схема Как сделать зарядное устройство для AUTODVIG Рейтинг , голосов Делаем своими руками зарядное устройство для автомобильного аккумулятора из БП компьютера и ноутбука Картинки по запросу как своими руками сделать зарядное из блока питания компьютера Как сделать зарядное устройство из БП блока питания Рейтинг голоса мар Чтобы переделать блок компьютера в зарядное устройство своими руками , в первую очередь Зарядное из компьютерного блока питания Мастер Винтик wwwmastervintikruzaryadnoeiz апр Схема АТ блока питания на TL Несколько схем АТX блока питания на TL Переделка Автомобильное зарядное устройство из блока Схема авто схема авторфavtomobilnoezaryadnoe дек Блок питания персонального компьютера без особых трудностей Сделать это нужно потому, что необходимое нам напряжение Схема работает по такому принципу Как сделать зарядное устройство для Slark Energy Достаточно высокая стоимость схема акб Зарядка для АКБ из блока питания компьютера Для зарядки любого Зарядное устройство из компьютерного блока питания для Перед тем как сделать из бп компьютера надежный зарядник, изучаются требования Для подготовки зарядного устройства из компьютерного блока питания своими руками требуются Зарядное устройство из БП ATX Лада Калина Хэтчбек driverul У меня БП на ШИМ микросхеме TL, что, как я понял, является наилучшим вариантом для переделки Подскажите, решил купить такое зарядное , но как эго сделали я не Но с БП от телика это навряд ли получится сделать Зарядное устройство из компьютерного блока питания БП polezniysaytrureguliruemyjjblok Переменное сопротивление om можно вывести на борт БП Если у Вас будет зарядное устройство, Зарядное устройство из БП компьютера для Как сделать зарядное устройство для аккумулятора авто? В статье дана Но его можно сделать своими руками Самодельный блок питания или зарядка , самодельный Дежурный блок питания своими руками вариантов, остановился на переделке блока питания компьютера как сделать Power Bank, но он будет не совсем типичным портативным Зарядное устройство из блока питания компьютера для wwwtexnicrukonstrzarydzhtml Зарядное устройство для автомобиля из блока питания компьютера , одно из них можно из такого устройства сделать своими руками вполне работоспособное автомобильное зарядное Зарядное устройство из блока питания компьютера сделать pinterestru Зарядное устройство из блока питания компьютера сделать просто на TL Но сегодня более Еще Лабораторный блок питания своими руками YouTube Electronics Projects, Acer, Usb Переделка компьютерного блока питания мощностью Вт pinterestru В этой статье расскажу как из старого компьютерного блока питания сделать очень полезный для любого Зарядное из компьютерного блока питания Все своими мар Электроника Электрика Компьютеры Сайтостроение Зарядное из компьютерного блока питания на напряжение ,В и сделать регулятор тока до А Схема блока питания без лишних цепей для В Как сделать зарядное устройство для АКБ своими руками июн Зарядное устройство из лампового телевизора, из блока питание АТХ, схемы, рекомендации Зарядное устройство для автомобильного аккумулятора Как самому сделать простое зарядное устройство для автомобильного Собирается простейшая схема минус блока питания лампочка минус АКБ Из блоков питания компьютера Зарядка смартфоновпланшетов от блока питания ПК PDA фев Хочу сделать из своего стола дома зярядную станцию А вот от блока питания , который может выдать почти общая схема на все случаи перемычка между D и D Zaryadka Как самостоятельно сделать зарядное remontavtomotoveloblogspotcom ноя Блок питания персонального компьютера без особых трудностей можно переделать в автомобильное зарядное Еще один вариант, как сделать зарядку своими руками Зарядные устройства для автомобильных аккумуляторов Рейтинг , голос Зарядное устройство из блока питания компьютера пошаговая Рассмотрим, из чего же можно изготовить зарядные аппараты своими руками для аккумуляторов и как это сделать Зарядное устройство для автомобильного аккумулятора Преимущество БП от компьютера в том Схемы зарядных устройств для автомобильных АКБ как Схема зарядки для экстренных случаев; Из блока питания от стационарного компьютера ; Схема зарядного Как сделать зарядное устройство для аккумулятора в авто Старые компьютеры не редкость Схема работы зарядного устройства для автомобиля из блока питания Не очень удачное USB зарядное устройство блок питания kirichblogneochen янв Ниже фото двух блоков питания Вольт Ампера Они вышли вдруг закончились деньги и решили сделать дешево Распродажа разных ТВ боксов и мини компьютеров в Как из блока питания компьютера сделать зарядное Htfiru Зарядное устройство из блока питания компьютера Наверняка каждому автолюбителю приходилось собирать зарядное устройство для автомобиля своими руками Существует масса ЗАРЯДНОЕ ИЗ БЛОКА ПИТАНИЯ КОМПЬЮТЕРА samodelnierupubliz Схема простой переделки блока питания ATX, для возможности использовать его как зарядное устройство Обзоры и тесты Зарядное устройство для автомобильного vseinstrumentiru Зарядное устройство для автомобильного аккумулятора своими руками момент; Трансформатор; Корпус блока питания компьютера ; Медный провод Чтобы вам было легче представить, как сделать зарядное устройство для Зарядное устройство из компьютерного БП radiostroiru ноя зарядка из блока питания от компа Если у вас лежит старый блок питания от компьютера , ему можно найти устройство для автомобильного аккумулятора своими руками Зарядное устройство для автомобильного аккумулятора окт Как сделать зарядку для автомобильного аккумулятора Схема зарядного устройства для автомобильного аккумулятора с возможностью Из блоков питания компьютера Переделка АТ БП компьютера в зарядное устройство komitartruperedelka мар Схема с мягкой характеристикой зарядного тока Переделка компьютерного AT БП под зарядное Зарядное устройство из компьютерного БП Заметки для kopilkasovetovucozruindex Тема, в постройке зарядного устройства для автомобильного аккумулятора, еще многим остается актуальна и на Зарядное устройство для автомобильных аккумуляторов из samodelkinoinfozarjadnoeustrojstvo Схема доработки компьютерного блока питания под зарядное устройство для автомобильных аккумуляторов Схема зарядное устройство из бп компьютера ahvoxivoo ahvoxivoostratusbrowsercomuushem Для подготовки зарядного устройства из компьютерного блока питания своими руками Сделать зарядное Зарядное устройство из БП компьютера Авто портал irucisruzarjadnoeustrojstvoizbp ноя Зарядное устройство из БП компьютера Схема модуля регулятора напряжения Схему сделать на плате и установить на переменном резисторе возможно припаять к его Зарядное устройство для автомобильных аккумуляторов Рейтинг , голоса Сейчас будет представлен вариант одного из самых мощных устройств, которое можно сделать своими руками Сборка зарядного устройства для автомобильного Рейтинг голоса Неплохое зарядное устройство для автомобильного аккумулятора своими руками на от компьютера и тем, как сделать Регулируемый блок питания calcruReguliruyemiyBlok Регулируемый блок питания , как своими руками сделать регулируемый блок питания Требуется вмонтировать плату зарядного устройства от мобильного питания компьютера , схема блока питания компьютера и компонентов Блок питания для шуруповерта В своими руками Как Блок питания для шуруповерта В своими руками и изготовление в домашних условиях Использование зарядного устройства для шуруповерта Это можно сделать гибкой пластиной из пластика, двумя винтами Зарядное устройство из компьютерного блока питания зарядное устройствоиз май Как сделать зарядное устройство для АКБ из БП компьютера руками Блок питания своими руками из компьютерного Переделка блока питания компьютера в зарядное Зарядное устройство автомобильного аккумулятора своими obinstrumenteruzaryadnoeustrojstvo июн Сделайте своими руками из старого компьютера зарядное устройство для вашего автомобиля Блок питания для шуруповерта в своими руками Изготовление блок питания для шуруповерта в своими руками использование блока питания компьютера Запросы, похожие на как своими руками сделать зарядное из блока питания компьютера зарядное из бп компьютера с регулировкой тока самодельное зарядное устройство для автомобильного аккумулятора из блока питания компьютера зарядное устройство из блока питания компьютера на sg как сделать зарядное устройство для аккумулятора из блока питания ноутбука зарядное устройство из блока питания компьютера журнал радио переделка компьютерного блока питания под зарядное устройство в подробностях автоматическое зарядное устройство из компьютерного блока питания зарядное устройство из блока питания компьютера на Зарядное устройство из блока питания компьютера на TL Реклама wwwrlocmanru Ответы на Ваши вопросы по электронике и радиотехнике Приглашаем профессионалов Сообщество электронщиков, обсуждаем идеи и проекты Бесплатно Без регистрации Форум Цены Datasheets След Войти Версия Поиска Мобильная Полная Конфиденциальность Условия Настройки Отзыв Справка

Начало переделки БП в автоматическое зарядное устройство изображено на фотографии: Дело в том, что, во-первых, металлический корпус блока питания в целях техники безопасности не должен иметь гальваническую связь. .. Зарядное устройство для автомобильных аккумуляторов должно обладать следующим свойством: максимальное напряжение, подводимое к аккумулятору — не более 14.4В, максимальный зарядный ток — определяется возможностями самого устройства. Главная Схемы радиолюбителям Источники питания Зарядное из компьютерного блока питания. Если БП АТХ для запуска необходимо соединить вывод soft-on с общим проводом (на разьём уходит зеленым проводом).Вентилятор нужно развернуть на 180 гр., что бы дул внутрь блока, если вы используете как … Это зарядное устройство можно смело оставлять без присмотра на ночь, батарея никогда не перегреется. РадиоКот gt; Схемы gt; Питание gt; Зарядные устройства. Ааа, вам нужно ограничение максимального зарядного тока как в варианте 1? Пока зарядный ток меньше установленного значения, падение напряжения на резисторе R11 (датчике тока) недостаточно для открывания транзистора VT1. Главное меню Компьютерный блок питания зарядное устройство. Переделок в этой зарядке не много, максимум займет 2 часа вашего времени, но только если этот блок питания сделан на микросхеме ТЛ 494. скачать dle 11.1 смотреть фильмы бесплатно. Блок питания зарядное устройство. Самодельное портативное зарядное устройство для гаджетов от usb. Зарядное устройство на тринисторе. Зарядное устройство из БП компьютера… Можно установить обе схемы, соединив их выходы, тогда полученный блок питания можно использовать, и как источник напряжения с ограничением по току, и как источник тока с ограничением по напряжению.Схему сделать … Любое простое зарядное устройство, например для для автомобильных аккумуляторов, можно значительно усовершенствовать если дополнить этой приставкой — автоматом, включающим его при понижении напряжения на аккумуляторной батарее до минимума и отключающим после зарядки. Максимальный (начальный) зарядный ток зависит от модели используемого БП, минимальный ток ограничения 0,5А. Зарядное устройство на основе блока питания ATX. Пока зарядный ток меньше установленного значения, падение напряжения на резисторе R11 (датчике тока) недостаточно для открывания транзистора VT1. Компьютерный блок питания зарядное устройство.

<Автоматическое зарядное устройство из АТ компьютерного блока питания>

Автоматическое зарядное устройство из АТ компьютерного блока питания

Переделка заключается в изменении цепей обратной связи и опорного напряжения. Практически все блоки питания для компов сделаны с использованием микросхемы содержощей в маркировке 494 или 7500 или их аналогов. Слева схема цепей БП, резистор обратной связи идущий к +5В (иногда ещё и к +12В) выпаивается и собираерся несложная схема(справа). В цепь опорного напряжения вводится температурная зависимость (термодатчик на стенку АКБ). Стабилитрон нужен для ограничения напряжения около 16В при обрыве термодатчика, или при отключении датчика можно устроить ускоренный заряд. В итоге получается стабилизатор тока (около 6,5А) с ограничением максимального напряжения. Зависимость от температуры обеспечивает максимальный заряд без перезаряда, так что можно смело оставлять АКБ заряжаться на ночь.

Подключение предохранителя обязательно, иначе при неправильном подключении АКБ сгорят диоды выпрямителя.
Параллельно резистору 0,1Ом можно подключить измерительную головку через соответствующий резистор.
Настройка: напряжение расчитанное по формуле на рис. выставляется подстроечным резистором. При замене датчика напряжение корректируется поновой.
Единственный недостаток отсутствие пыле-влагозащищённости.

Дополнение с более подробным описанием и новой схемой.

Как показала практика термокомпенсация зарядного напряжения совсем необязательна, и создаёт некоторые неудобства пользования, в итоге на неё просто забиваешь. Поэтому разработал немного другую схему:

Что надо сделать чтобы всё заработало:

1. Заменить все 16 вольтовые конденсаторы (те которые на +12В и -12В) на 25..35 вольтовые. Будте осторожны электролиты весело так взрываются от превышения на них напряжения.

2. Выпрямительные диоды (которые на +12В) должны быть в корпусе ТО-220 и прикручены к радиатору без всяких прокладок, если диоды цилиндрические — ждите взрыва, их нужно заменить на описанные выше, на КД213А или аналогичные и прикрутить к радиатору.

3. Питание на микросхему (494) подаётся после силовых выпрямительных диодов (упомянутые в п.2) через диодик, вот этот «диодик» нужно выпаять, а питание подать непосредственно с концов обмоток трансформатора через два диодика, т.е. на микросхему должен быть сделан свой выпрямитель. Это позволяет развязать питание микросхемы от аккумулятора, что обеспечивает нормальный запуск БП при подключенной АКБ, т.е. во время заряда при пропадании напряжения в сети, по его появлению заряд продолжается, и БП не уходит в защиту.

4. Разобраться и ликвидировать цепи защиты. Они бывают разные и по разному реализованы. Основная — это защита от перенапряжения, задаётся либо резисторами, либо стабилитроном, схемы сравнения бывают на транзисторах либо на компараторах. Т.е. правильно собранная схема ЗУ будет выдавать 14В и БП может сразу при включении уйти в защиту. Вообще, чем качественней БП, тем лучше реализованы защиты. Поиск начинать лучше с выходов БП +5В и +12, в качестве опорного напряжения для сравнения чаще всего берётся -5В стабилизированное микросхемой 7905. Ненужные детальки удалять до получения нужного результата.

5. Обеспечить минимальную нагрузку БП — резистор 120-180 Ом 2 Вт на «+12В».

6. Вентилятор лучше подключить к -12В чтобы он не крутился при подключенной АКБ и отсутствии сети 220В.

Теперь по схеме: резисторы R1 и R2 удалить, и к выводу 1 микросхемы подключить собранную схемку. Резистор 2к4* подобрать так чтобы при отключенном S1 на выходе без нагрузки было +15В, соответственно при включенном S1 должно быть +14В. Т.е. имеем два режима ускоренный и нормальный. Можно организовать плавную регулировку, но тогда для контроля необходим вольтметр, в «бою» это неактуально.
Схема стабилизирует напряжение, но до тока нагрузки 3,5-4А, далее при увеличении тока нагрузки напряжение снижается почти линейно и при 8А составляет примерно 8-10В. Характеристика ограничения тока сделана пологой для большей стабильности работы схемы. Т.е. в старой схеме замечались выпадания в защиту при подключениии сильно разряженных АКБ.

Удачи.

Полезные схемы для автомобиля

Соколов Василий
24.03.2004
Дата последней редакции 02.03.2009


Сайт создан в системе uCoz

Блок питания ПК для зарядных устройств

Блок питания старого образца AT (те, что с лопастью переключатель на стороне)

Вам повезло. Этот источник питания старого образца (PS) намного проще в эксплуатации и как правило, корпус больше, поэтому у вас больше места для работы. Подключите блок питания и включите его. Вентилятор должен работать. Используйте свой VOM и определите пару проводов правильного цвета для +12 вольт.Это довольно просто. Выберите концы проводов в вилке всего 4 провода. Вероятно, это было связано с дисководом (жестким диском или дискетой). Будет 2 центральных провода того же цвета (возможно, черного), а внешние провода будут разных цветов (возможно, желтого и красного). Используйте ВОМ с один датчик в центральном проводе и один датчик во внешнем проводе. Вы обнаружите, что центральные провода приравниваются к отрицательному пост на батарее, а внешние провода — положительные.Достаточно проб и ошибок вы можете определить большинство цветов. Я видел:

Желтый +12 В

Черный Общий

Красный +5 В

Оранжевый -5 В

Синий -12 вольт

Белый Электропитание хорошее.

Будет много проводов на +12 вольт, много проводов на +5 вольт, ужасно много «Common» провода и только один или два провода -12 вольт или -5 вольт. Обычно имеется только один провод «Power Good».

Теперь, когда вы знаете, какой цвет составляет +12 В, а какой — «Обычный», все, что вам нужно сделать, это «спроектировать» свою коробку. С мы планируем использовать этот блок питания вместо автомобильного аккумулятора. Я предполагаю, что он будет иметь «положительный» и «отрицательный» значения. посты, прям как аккум. Выберите два места на корпусе PS, которые позволят закрепить зарядное устройство без замыкания. наружу, и что вы можете провести несколько проводов внутри корпуса PS к этим местам.Сходите в местный хозяйственный магазин и получить:

2 резиновые втулки (достаточно центральных отверстий 1/4 дюйма)

2 крепежных болта № 10 длиной 1 1/2 дюйма (они должны через люверсы без проблем)

4 гайки на болты

4 плоские шайбы на болты

4 большие (наверное 1/4 дюйма на 2 дюйма в диаметре) нейлоновые (или другие изоляционные) шайбы с небольшими (1/4 дюйма) отверстиями в центре

Теперь вернемся к магазин. Если у вас есть лента Red Zagi и лента Black Zagi, заклейте одну сторону нейлоновой шайбы красным и одна сторона другой нейлоновой шайбы с черным. Обрежьте ленту с открытой стороны острым ножом. Просверлите отверстие 5/16 на каждое из выбранных вами мест. Вставьте резиновую втулку в каждое отверстие. Затем отрежьте 3 или 4 провода +12 В до нужной длины, чтобы первая дырка. Припаиваем эти провода к болту (возле головки).«Кольцевые клеммы» — скорее отличный вариант. чем припаивать непосредственно к болту, но подойдет любой вариант. Наденьте гайку на болт и затяните ее до припаянного провода. Надеть на болт металлическую плоскую шайбу. Затем наденьте на болт одну из нейлоновых шайб. Проденьте болт через втулку. При необходимости вы можете немного обрезать нейлоновую шайбу, если она с чем-то конфликтует, но оставьте достаточно нейлоновой шайбы, чтобы она была убедитесь, что провода не соприкасаются с корпусом PS. Установите еще одну нейлоновую шайбу (красную, если вы наклеили ее лентой Zagi) на болт. Наденьте на болт еще одну металлическую плоскую шайбу. Наденьте на болт еще одну гайку и затяните. Теперь у вас должно быть «Позитивное». батарейный столб, полностью изолированный от корпуса PS.

Затем отрежьте 3 или 4 общих провода на длину до добраться до второй дыры. Повторите тот же процесс, что и с проводами плюс 12 В, на этот раз используя «общие» провода.Используйте шайбу из черного нейлона, если вы покрыли ее лентой Zagi. Теперь у вас есть отрицательный пост для вашего новый PS. Теперь осталось отрезать лишние провода, чтобы они не закорачивались. Наденьте крышку обратно на питание поставьте и отметьте сообщения как «Положительные» и «Отрицательные». Вы сделали.

Новее Блок питания типа AT (с кнопочным переключателем сбоку или на шнуре)

Этот блок питания (PS) немного сложнее, чем старые, и требует немного больше работы. Мало того, что они, как правило, меньше и есть меньше места для работы внутри коробки PS.

Подключите блок питания и включите его. Вентилятор может работать или просто начать, а затем остановиться. Обычно следующие цвета обозначают определенные функции — обычно:

Желтый +12 В

Черный Общий

Красный +5 В

Оранжевый Хорошее питание

Синий -12 В

Белый -5 В

Зеленый или серый Источник питания — Вкл. (PS-on)

Примечание: «PS-on» может не существовать.Если он существует, он будет частью двухрядной вилки, которая перешел на материнскую плату ПК.

Если вентилятор не работает постоянно, выключите питание и временно подключите «Power Good» на линию +5 ​​вольт. Это должно привести к стабильной работе вентилятора при включении PS. Если вентилятор по-прежнему не работает, найдите линию «PS-on» и подключите ее к линии «Common».PS-на Линия фактически является переключателем для включения (или выключения) PS. Используйте свой VOM и определите пару проводов правильного цвета для +12 вольт. Это довольно просто. Выберите набор проводов, который заканчивается вилкой, состоящей всего из 4 проводов. Вероятно, это было связано с дисковым приводом (либо жесткий диск или дискету). Будет 2 центральных провода одного цвета (возможно, черного), а внешние провода будут разными. цвета (возможно желтый и красный).Используйте VOM с одним датчиком на центральном проводе и одним датчиком на внешнем проводе. Что ты будешь обнаружил, что центральные провода приравниваются к отрицательному полюсу батареи, а внешние провода — к положительному полюсу. С достаточным методом проб и ошибок можно выделить большинство цветов. Будет много проводов +12 вольт, много проводов +5 вольт, ужас много «общих» проводов и только один или два провода -12 вольт или -5 вольт.Обычно есть только один «Power Good» и один провод PS-on.

Сделайте постоянное соединение от «Power Good» до +5 В (припаяйте немного термоусадки).

Теперь, когда вы знаете, какой цвет — +12 В, а какой — «Обычный», теперь вам нужно «спроектируйте» вашу коробку. Поскольку мы планируем использовать этот блок питания вместо автомобильного аккумулятора, я представляю его «положительным». и «отрицательные» посты, прям как аккум.Выберите два места на корпусе PS, которые позволят заряжать ваше зарядное устройство. закреплен без короткого замыкания, и что вы можете провести несколько проводов внутри корпуса PS к этим местам.

Вы может пожелать переместить выключатель питания PS в корпус, если это выключатель типа «пуповина». Я обычно выбираю вставьте его в отверстие, через которое «пуповина» выходит из корпуса БП.Этот процесс просто вопрос распайки проводов, их укорачивания и перепайки. Обязательно припаяйте провода правильного цвета обратно к такие же ушки на переключателе. Возможно, вам понадобится просверлить пару отверстий в корпусе PS, чтобы удерживать переключатель. и установите коммутатор, используя эти отверстия и винт через каждое.

Сходите в хозяйственный магазин и получите:

2 резина втулки (центральные отверстия 1/4 дюйма подойдут)

2 крепежных болта # 10 длиной 1 1/2 дюйма (они должны проходить через втулки без проблем)

4 гайки для болтов

4 плоские шайбы для болтов

4 больших (вероятно, 1/4 дюйма на 2 дюйма диаметром) нейлоновые (или другие изоляционные) шайбы с небольшими (1/4 дюйма) отверстиями в центре

Автомобильный фонарь на 12 В с розетка и провода (я использую небольшой габаритный фонарь с желтой линзой). Лампа №1154 или №1156 тоже подойдет.

Сейчас обратно в магазин. Если у вас есть лента Red Zagi и лента Black Zagi, закройте одну сторону нейлоновой шайбы. с красной и одной стороной с другой нейлоновой шайбой с черным. Обрежьте ленту с открытой стороны острым ножом. Дрель отверстие 5/16 в каждом из выбранных вами мест. Вставьте резиновую втулку в каждое отверстие. Затем отрежьте 3 или 4 провода +12 В до длина до первого отверстия.Припаиваем эти провода к болту (возле головки). «Кольцевые клеммы» — отличный вариант, а не пайка непосредственно на болт, но подойдет любой вариант. Наденьте гайку на болт и затяните припаянные провода. Надеть на болт металлическую плоскую шайбу. Затем наденьте на болт одну из нейлоновых шайб. Проденьте болт насквозь люверс. . При необходимости вы можете немного обрезать нейлоновую шайбу, если она конфликтует с чем-то внутри корпуса PS, но оставьте достаточно нейлоновой шайбы, чтобы провода не соприкасались с корпусом PS.Наденьте на болт еще одну нейлоновую шайбу (используйте Красная нейлоновая шайба, если вы заклеили ее лентой Zagi). Наденьте на болт еще одну металлическую плоскую шайбу. Надеваем еще одну гайку на болт и затяните это. Теперь у вас должен быть «положительный» вывод аккумуляторной батареи, который полностью изолирован от корпуса PS.

Nследующий отрежьте 3 или 4 общих провода до такой длины, чтобы достать до второго отверстия. Повторите тот же процесс, что и с плюсом. Провода на 12 вольт на этот раз с использованием «общих» проводов.Используйте черную нейлоновую шайбу на этом, если вы покрыли один Zagi. Лента. Теперь у вас есть отрицательный пост для вашего нового PS.

Часто задаваемые вопросы о зарядном устройстве USB | CMD

Щелкните по ссылкам ниже, чтобы перейти к соответствующим разделам:

Что такое USB-порт для зарядки?

USB означает универсальную последовательную шину (USB), а вычислительный термин «шина» относится к системе, которая передает данные между компьютерами или между компонентами внутри компьютера.

Порты используются для подключения одного устройства к другому. К таким устройствам относятся: компьютерные мыши, смартфоны, принтеры и клавиатуры.

Для того, чтобы эти устройства могли функционировать, порт USB также передает определенное количество электрического тока от основного (питаемого) устройства (хоста) к его периферийным устройствам.

Как работает зарядное устройство USB?

В сети USB есть хост и устройство. Хостом обычно является ПК или модуль питания, который позволяет заряжать напрямую от источника питания.

USB-накопителей передают как данные, так и питание. Традиционно мощность текла только в одном направлении — от хоста к устройству. Однако достижения в технологии доставки энергии означают, что ее можно передавать в обоих направлениях.

Самый распространенный тип USB-порта имеет 4 контакта, соответствующие 4 проводам в USB-кабеле для зарядки. Контакты на внутренней стороне позволяют передавать данные, а выходные контакты проводят электрический ток. Более поздняя версия USB включает еще 5 контактов с совместимыми кабелями для зарядки с дополнительными 5 проводами.

Существует 3 основных типа портов для зарядки. Они следующие:

Тип порта USB Выходная мощность Устройства с портом

Стандартный нисходящий порт (SDP)

0,1 А при подключении

0,5 А при настройке на высокую мощность

ПК, ноутбук

Нисходящий порт (CDP)

До 1.

ПК, ноутбук

Выделенный порт зарядки (DCP)

Более 1,5 А, согласно зарядному устройству

Модуль питания USB, зарядное устройство

Может ли модуль питания USB заряжать несколько устройств?

Да. Модули питания USB предназначены для одновременной зарядки нескольких устройств.

Хотя напряжение на разных USB-портах будет стандартным, некоторые модули «распределяют» ток между портами.Это может привести к увеличению времени зарядки при подключении большего количества устройств.

Также имейте в виду, что разные устройства имеют разные оптимальные токи для зарядки. Зарядка с током ниже оптимального может сократить время зарядки.

Почему одни зарядные устройства USB быстрее других?

Это относится к току, который подает точка зарядки, и измеряется в амперах.

Как напряжение, так и ток влияют на скорость зарядки устройства. Чтобы защитить электронное оборудование от перегрузки, зарядные устройства принимают напряжение питания 240 В в Великобритании и преобразуют его в стандартные 5 В.

Однако ток (в амперах) может варьироваться от источника зарядки к источнику зарядки. Компьютеры обычно допускают ток не более 0,5 А, что делает зарядку довольно медленной и трудоемкой. Вилки, в которые вы вставляете USB-шнур для зарядки, обычно имеют ток 1 А. Специализированные зарядные USB-модули могут иметь ток от 1 до 5 А.

Кабель, который вы используете для зарядки устройства, также может влиять на скорость. Более тонкие кабели уменьшают силу тока, что увеличивает время зарядки.

Какова выходная мощность USB-порта компьютера?

Большинство компьютерных USB-портов поставляют электричество 5 В с максимальным током 0.5А. Эта величина тока является стандартной для большинства компьютеров и означает, что общая выходная мощность будет в лучшем случае 2,5 Вт. Более поздние разработки USB увеличивают этот ток до 0,9 А. Однако большинство устройств, подключенных к USB-порту компьютера, потребляют только 0,1 А, если не требуется больше.

USB-порты и кабели — обзор

За прошедшие годы

USB увидел несколько версий, как с точки зрения физической формы порта, так и с точки зрения скорости зарядки / передачи данных. В зависимости от возраста вашего устройства на ваших устройствах может быть одна или несколько версий USB-портов.

В следующих таблицах представлены основные версии и их спецификации:

Версии USB

Версия Имя Дата выхода Скорость передачи

USB 1.1

Полноскоростной USB

1998

12 Мбит / с

USB 2.0

Высокоскоростной USB

2000

480 Мбит / с

USB 3.0

SuperSpeed ​​USB

2008

5 Гбит / с

USB 3. 1

SuperSpeed ​​+

2013

10 Гбит / с

Большинство людей лучше знакомы с физической формой разъемов USB. Обычно они имеют плоский прямоугольный штекер (штекер) на одном конце, который вставляется в порт вашего компьютера или модуля питания (розетка).Другой конец зарядного провода будет иметь либо вилку того же типа, либо одну из нескольких форм, разработанных на протяжении многих лет для подключения к разным устройствам.

В таблице ниже представлены некоторые из этих вилок:

Тип кабеля USB Изображение Официальное имя Описание Совместимость

USB-A

Стандарт USB-A

Самый распространенный тип.Это будет на одном конце почти всех USB-кабелей.

Тип USB 1/2/3 как все совместимы между собой

USB-B

Стандарт USB-B

Этот квадратный штекер часто используется для подключения компьютеров к принтерам, сканерам или аналогичным устройствам.

Штекеры USB 1/2 типа B, совместимые с розеткой USB 1/2/3. Штекер USB 3.0 совместим только с розеткой USB 3

USB-C

USB тип C

Последнее дополнение к семейству USB, этот штекер работает как стандартное зарядное устройство для смартфона, но является симметричным по горизонтали, то есть его можно вставлять «вверх ногами».

Поскольку это последний тип, форма USB-C производится только в USB 3.1

USB-Mini B

USB-Mini B

Эти штекеры использовались для зарядки старых мобильных телефонов, фотоаппаратов и MP3, но сейчас они в значительной степени избыточны.

Штекеры USB Mini-B работают с гнездами USB 2.0 Mini-B и Mini-AB

USB-micro B

Микро-USB

USB 2 micro B — это штекер стандартной формы, который можно найти на всех современных смартфонах Android.

Разъемы USB 2.0 micro B подходят для разъемов USB 3 micro B, но разъемы USB 3.0 micro B не подходят для разъемов USB 2 micro B

USB 3.0 micro B

Micro-B SuperSpeed ​​

Новый USB 3 micro B способен передавать дополнительные данные.

Штекеры

USB 3.0 micro-B подходят только к гнездам USB 3.0 micro-B или USB 3.0 розеток micro-AB

Каркас | Ноутбук Framework — адаптер питания

С Днем Земли! В каждой части ноутбука Framework мы фокусируемся на том, как минимизировать воздействие на окружающую среду при максимальной производительности и удобстве использования. Прекрасным примером этого является адаптер питания USB-C мощностью 60 Вт, который мы разработали специально для компании Phihong, одного из ведущих производителей блоков питания в мире. Это компактный, высокоэффективный адаптер 20 В / 3 А, который поддерживает новейшие стандарты, включая USB-PD 3. 0 и PPS. Его корпус размером 58x58x27 мм изготовлен на 20% из переработанного пластика.

Нам удалось достичь сверхвысокой эффективности в малом форм-факторе, используя ИС переключателя из нитрида галлия (GaN) от Power Integrations. Это последнее достижение в конструкции источников питания, обеспечивающее более высокий КПД и удельную энергию по сравнению с традиционным кремнием. С его помощью адаптер питания достигает средней эффективности> 89% при 20 В и потребляемой мощности в режиме ожидания <75 мВт, что намного лучше, чем у обычных блоков питания для ноутбуков.С PPS адаптер также можно использовать в качестве программируемого источника питания с шагом 20 мВ и 50 мА для дальнейшего повышения эффективности устройств, которые его поддерживают.

Мы разработали адаптер модульным, с отсоединяемым и заменяемым кабелем переменного тока длиной 1 м и кабелем USB-C длиной 2 м, что сокращает количество отходов в случае, если ваша кошка грызет один из них. Возможность замены кабеля переменного тока также означает, что Framework Laptop легче использовать на международном уровне. Подключается любой кабель IEC C5, и мы предложим комплекты, которые поставляются с типом B (США, Канада, Япония, Тайвань), типом G (Великобритания, Ирландия), типом I (Австралия, Новая Зеландия) или типом F ( Европа, Южная Корея).Наш кабель USB-C имеет прямой разъем с одной стороны и прямоугольный с другой, что упрощает прокладку кабеля. Оба кабеля также имеют застежки-липучки.

Конечно, лучший вариант с экологической точки зрения — это вообще не нуждаться в новом адаптере. В версии Framework Laptop DIY Edition адаптер питания не является обязательным, и вы можете заказать его, если в настоящее время у вас нет адаптера питания USB-C мощностью 60 Вт или выше или вам нужен адаптер с более высокой эффективностью.

3 способа сделать питание порта USB только в Windows

USB-портов можно использовать для передачи данных и питания подключенным устройствам.Но вы можете изменить протокол так, чтобы он передавал энергию только для подзарядки устройства.

В этой статье я покажу вам три способа сделать USB-порты только для подачи питания и предотвращения передачи данных.

# 1 Сделать USB-порты доступными только для питания в Windows

1. Перейдите в Start Menu , найдите gpedit.msc и запустите эту программу.

2. На левой панели найдите Computer Configuration System Removable Storage Access .

3. Теперь найдите Removable Disks: Deny read access and Removable Disks: Deny write access , потому что мы собираемся перенастроить эти файлы.

4. Щелкните правой кнопкой мыши на съемных дисках : запретить чтение и выберите Изменить .

5. Выберите Включено и щелкните ОК . Сделайте то же самое на съемных дисках : запретите доступ для записи .

Вкратце, эта политика запрещает чтение и запись съемному устройству.Таким образом, порт USB может передавать энергию только для подзарядки, хотя это может быть медленнее, чем обычное зарядное устройство USB.

Приведенные выше настройки влияют на все порты USB на компьютере, даже если вы используете концентратор USB. Если вы хотите отключить передачу данных только через определенный порт USB, ознакомьтесь со следующим руководством.

# 2 Установите определенный порт USB только для подачи питания

1. Запустите Start Menu , введите Device Manager и запустите эту программу.

2.Затем разверните контроллеры универсальной последовательной шины .

3. Щелкните правой кнопкой мыши конкретный порт USB, затем выберите Отключить устройство .

Отключенный порт будет только подавать питание. К сожалению, Windows не дает вам подсказки относительно расположения каждого порта, поэтому вам может потребоваться предположить.

Если вы хотите зарядить телефон только через порт USB, следующий способ будет самым простым.

# 3 Зарядка телефона через USB-порт

1. Подключите телефон Android к компьютеру с помощью кабеля USB.

2. Проведите вниз по обзору уведомлений на Android и выберите параметры USB.

3. Так как мы собираемся использовать его в качестве источника питания, нажмите Charge this device .


Хорошо. Вот как отключить передачу данных через порты USB, чтобы они могли питать только ваше устройство. Если есть что-то, что вы хотите спросить, оставьте это в комментарии!

Как использовать блок питания компьютерного стола ATX для работы с электроинструментами, такими как дрель на 12 В

Если вам надоело заряжать аккумуляторные батареи 12-вольтовых электроинструментов — возможно, пришло время для перемен, и хорошая новость заключается в том, что существует очень дешевая альтернатива преобразованию аккумуляторной дрели в проводную версию.Это также можно сделать с триммером для травы или другими инструментами, которые работают от литиевых батарей на 12 вольт.

В этом проекте мы будем использовать настольный компьютерный блок питания ATX мощностью 500 Вт или блок питания, который имеет входную мощность 180 ~ 240 вольт переменного тока с током 8 ампер и выходным напряжением 12 вольт 22 ампер тока. Этой мощности более чем достаточно для работы 12-вольтовых электроинструментов всех производителей, таких как Makita, Bosch, Hitachi, Dewalt, Milwaukee, Worx, AEG. Вы можете получить этот дешевый, особенно тот, который из Китая, обошелся мне всего в 10 долларов за такой мощный блок питания.

Как включить блок питания ATX без материнской платы?

Есть уловка и обычно она написана на этикетке блока питания, которая указывает PS-ON (питание включено). Обычно это зеленый провод для большинства блоков питания ATX, и вы должны подключить его к заземляющему проводу, обычно черного цвета. Как только PS-ON (черный провод) соединится с землей (черный провод), вы можете включить источник питания, и он будет работать в обычном режиме. На материнских платах компьютеров они уже создали электрический путь, который соединяет их.См. Ниже

Теперь у вас включен источник питания — следующий шаг — открыть кожух аккумуляторной батареи электроинструмента и отсечь все соединения аккумулятора с печатной платой аккумулятора, но не вынимать аккумулятор из корпуса. полезно удерживать все компоненты, так как они находятся внутри корпуса батареи. Затем припаяйте толстый провод к положительной и отрицательной клемме монтажной платы аккумулятора и просверлите отверстие, чтобы провод выходил за пределы корпуса аккумулятора.

После того, как аккумуляторная проводка будет завершена, вы можете начать тестировать источник питания — он может иногда работать, но иногда автоматически отключается, и вам нужно продолжать отключать и включать, чтобы снова включить источник питания.

Почему блок питания ATX автоматически отключается при использовании с сильноточными электроинструментами, дрелью или триммером для травы?

Это потому, что блок питания ATX имеет блок защиты цепи, который автоматически отключается, когда он потребляет больше напряжения или тока, чем установлено. Защита от перегрузки по току и перенапряжения защищает все компоненты от скачков напряжения, которые могут повредить цепи. Однако для использования электроинструментов, таких как дрель или триммер для травы, нам нужен этот импульсный ток, особенно во время начальных запусков, когда требуется больше ампер, чтобы заставить двигатель вращаться.

Как снять защиту от перегрузки по току / перенапряжения с блока питания ATX?

Я буду обсуждать это специально для ИС на базе KA7500, SDC7500, TL494, потому что это одно и то же от разных производителей. Существуют и другие микросхемы, у которых может быть другая конфигурация контактов, которую вы должны узнать из таблицы данных.

Прежде чем продолжить, обратите внимание на меры предосторожности, чтобы не допустить нанесения себе ущерба и физических травм.

  1. Не пытайтесь выполнить эту модификацию, если вы не уверены
  2. Не продолжайте, если у вас нет необходимых инструментов, иначе вы можете пораниться
  3. Используйте средства защиты i.е. защитные очки, перчатки для рук, чтобы избежать травм.

Необходимые инструменты:

  1. Отвертки Philips — для открытия корпуса блока питания
  2. Сверхдлинные провода — чтобы вы могли запитать инструменты на большом расстоянии от источника питания
  3. Разъемы проводов — вам нужны хорошие разъемы проводов, потому что вы используют этот блок питания для мощных инструментов, где он очень быстро нагревается, разъемы расплавятся, если вы используете дешевые и слабые разъемы. катушка + флюс (опционально) + подставка для пайки
  4. Мультиметр (с измерителем непрерывности) — это самое важное устройство, которое вам нужно
  5. Острые инструменты для удаления электрического пути на печатной плате

Меры предосторожности:

  1. После вы открыли блок питания — используйте тест на непрерывность вашего мультиметра, чтобы проверить все соединения поблизости, которые вы будете паять, особенно контакт 4 и заземление.Обратите внимание на то, какие соединения подключены, а какие отключены. Это сделано для предотвращения случайного соединения позже, которое приведет к выходу электричества из-под контроля — это очень опасно, и ваш мультиметр будет гарантировать, что вы на 100% правы.

Процесс модификации защиты цепи питания ATX

Чтобы отключить защиту цепи очень просто, нам нужно присоединить контакт 4 (DT) к заземлению, а затем отключить исходную защиту цепи, которая соединяется с контактом 4.Для соединения вывода 4 с землей используйте резистор 3,6 кОм, смотрите видео. Помните, что контакт заземления, как показано на этом рисунке, находится на контакте 7, но он расположен в людных местах рядом с другими компонентами.

Вывод заземления на самом деле расположен во многих местах, где вы можете использовать проверку целостности, чтобы отследить, где находится другой вывод заземления, со ссылкой на вывод 7. Возьмите один из щупов мультиметра, поместите его на вывод 7, а затем используйте другой щуп для Найдите, где он подключен — когда он издает звуковой сигнал, это означает, что это прямое соединение, то же заземление.Найдите тот, который находится далеко друг от друга, чтобы облегчить пайку в дальнейшем. В моем случае я обнаружил, что контакт 7 напрямую подключен к контактам 9 и 10, поэтому я присоединю контакт 4 с резистором 3,6 кОм к контактам 9 и 10 вместо 7, чтобы упростить пайку.

Припаять резистор к контакту 4 сложно, но у вас нет выбора, и именно здесь вам нужно проверить целостность цепи мультиметром. После того, как вы припаяли резистор к контакту 4, используйте тест на непрерывность, чтобы убедиться в отсутствии случайного прямого подключения к другим компонентам поблизости. Это поможет вам быть на 100% уверенным, что вы все делаете правильно, без ошибок.

После того, как вы соединили контакты 4 с 9 и 10, обрежьте исходный электрический путь, соединяющий контакт 4 с другой схемой на плате. Используйте острый предмет, чтобы очистить электрический путь, и убедитесь, что не повредите другие поблизости.

Еще одна вещь, на которую следует обратить внимание, это то, что резистор пытается обрезать ножки настолько, насколько это возможно, потому что вы не хотите, чтобы дополнительная длина ножек позже случайно вызвала короткое замыкание с компонентами поблизости.Как только это будет сделано, можно начинать. Однако, прежде чем собирать все обратно — попробуйте проверить целостность, чтобы убедиться, что то, что вы припаяли, выполнено идеально и не произошло случайного случайного случайного подключения.

Если все в порядке, можно закрыть кожух и проверить блок питания на дрели или триммере для травы. Он должен работать и больше не отключаться автоматически — вы также можете почувствовать прилив мощности к сверлам.

Модернизированная версия блока питания ATX psu

После того, как он довольно часто использовался для питания триммера makita 12v UR100, блок питания ATX PSU был обновлен до более универсальной версии.На этот раз используется вся мощность 3,3 В, 5 В и 12 В, поэтому он может питать несколько электронных устройств постоянного тока, таких как следующие;

1. Электроинструменты (все электроинструменты на 12 В от bosch, makita, dewalt, milwaukee, metabo, aeg, worx, ridgit, ryobi), такие как триммер для травы, дрели, вращающиеся инструменты и т. Д. Триммер для травы Makita обычно потребляет около 10 ампер без нагрузки и 14A — 16A

2. Для питания автомобильного пылесоса 12 В — обычно это устройство потребляет около 7 ампер тока или 84 Вт.

3. В качестве настольного источника питания для двигателя постоянного тока от 3,3 В, 5 В до 12 В для электронного проекта

4. Для зарядки гаджетных устройств, таких как iPad, телефон Samsung Galaxy, вкладка Galaxy, iPhone, Huawei, vivo, oppo, xioami. Обычно стандартная зарядка для гаджетных устройств от 400 мА до 1000 мА

Это действительно идеальная и дешевая сборка, весь проект может стоить, вероятно, менее 20 долларов, поскольку сам блок питания стоит всего 10 долларов, а остальные компоненты, такие как банановые вилки, поворотный переключатель, вольт / амперметр, столбик для привязки, вероятно, стоили меньше 10 долларов.

Как сделать блок питания ATX в качестве настольного блока питания.

Материалы, которые вам понадобятся для изготовления источника питания

1. Пластиковое ведро (необязательно), в котором вы можете фрезеровать отверстия в корпусе источника питания, как и большинство людей, но только если у вас есть инструменты и время для этого. . Что касается меня, я не хочу усложнять это дело и уменьшать рабочую нагрузку с помощью пластикового ведра, которое можно измельчать только ножом. Помимо внутреннего корпуса БП довольно компактен, и места для дополнительных компонентов осталось совсем немного.

2. Банановые заглушки и зажим для клеммного соединения. Банановый штекер намного проще и удобнее использовать, особенно для устройств постоянного тока с целью тестирования. Просто подключи и пользуйся.

3. Поворотный переключатель — для переключения измерения напряжения между 3 различными напряжениями: 3,3 В, 5 В и 12 В.

4. Вольт / амперметр — для измерения напряжения и тока. Это дополнительный компонент, и он не обязателен, если вам нужен только сам блок питания. Однако наличие амперметра может быть полезным, поскольку вы можете измерить силу тока, потребляемую различными электрическими устройствами, особенно при тестировании.

5. Розетка на 12 В прикуривателя — большинство людей будут использовать женский порт USB, но я думаю, что сигареты на 12 В более универсальны и гибки. Рядом с USB-портом очень грязный и неустойчивый, чтобы установить его на корпус позже при нанесении на него клея. Используя гнездовую розетку прикуривателя, вы можете запитать 12 В и использовать USB-штекер прикуривателя.

Инструменты для использования в этом проекте

1. Сверло для фрезерования отверстий для крепежных стержней, поворотного переключателя и гнезда для прикуривателя на 12 В.

2. Нож для фрезерования отверстия для вольт / амперметра.

3. Инструмент для зачистки проводов для быстрой и точной зачистки проводов

4. Паяльник / катушка припоя

5. Термоусадочная трубка для изоляции открытых паяных соединений — предотвращает случайное короткое замыкание. И, конечно же, легче усадить трубку.

6. Кусачки

7. Вращающийся инструмент (опция) для резки металла заземляющей шины. Я предпочитаю этот способ, чтобы упростить заземление, потому что он паяется 1 на 1, это утомительная работа, поэтому, используя рейку, все, что вам нужно, это припаять весь заземляющий провод к рейке, и вы можете легко установить его, используя винт зажимной стойки. .

Блок питания ATX не включается без материнской платы | Источник питания SMPS | Импульсный источник питания | превратить аккумуляторную дрель в проводную | настольный блок питания аккумуляторной дрели

Как продолжать заряжать USB-устройства после того, как компьютер ложится спать

Было время, когда единственным устройством, которое мне нужно было заряжать через USB-порты моего компьютера, был iPod, который позже был заменен смартфоном. Теперь у меня есть портативные роутеры, трекер активности, мини-динамик Bluetooth и множество других маленьких устройств, которые могут высасывать сок прямо из USB-портов моего компьютера.

В наши дни, наверное, такая же ситуация для большинства людей. Единственная проблема заключается в том, что если ваш компьютер переходит в спящий режим, то часто происходит и ваша зарядка. Одно из решений — сказать вашему компьютеру никогда не переходить в спящий режим, чтобы ваши устройства могли продолжать заряжаться, но это приведет к потере чертовски много энергии. Лучшее решение — сделать одну настройку в настройках вашего ПК, чтобы гарантировать, что ваши удобные для зарядки USB-порты по-прежнему подают питание, когда ваш компьютер переходит в спящий режим.

Однако, прежде чем что-либо менять, следует убедиться, что на порты USB не подается питание, когда компьютер находится в спящем режиме.Вы можете обнаружить, что несколько USB-портов, обычно окрашенных в желтый цвет, уже делают это и даже подают питание, когда компьютер полностью выключен.

Чтобы изменить настройки питания USB-порта, необходимо открыть диспетчер устройств. В Windows 10 это можно сделать, щелкнув правой кнопкой мыши Пуск и выбрав Диспетчер устройств .

Диспетчер устройств в Windows 10.

Щелкните раздел с надписью Контроллеры универсальной последовательной шины . Когда список расширится, найдите элементы с пометкой USB Root Hub .Вы можете увидеть один или несколько помеченных USB Root Hub (xHCI) . Обычно это ваши порты USB 3.0. Щелкните правой кнопкой мыши один из концентраторов и выберите Свойства . Щелкните вкладку Power Management и снимите флажок Разрешить компьютеру выключать это устройство для экономии энергии . Нажмите OK , и все готово.

Снимите этот флажок, чтобы заряжать другие устройства в спящем режиме.

Теперь, когда компьютер находится в спящем режиме, вы по-прежнему можете заряжать свои устройства.Возможно, вы не захотите изменять этот параметр на всех USB-концентраторах и вместо этого выберите один или два. Также могут быть ситуации, когда даже после тонкой настройки ваши USB-порты не будут подавать питание. Однако чаще всего изменение этих параметров помогает.

Что следует учитывать при выборе концентратора USB для зарядки устройств в классе

В настоящее время порт USB является одним из наиболее распространенных и удобных средств зарядки беспроводных устройств. USB, сокращение от Universal Serial Bus, является стандартным типом подключения, используемым в широком спектре устройств. USB не только позволяет пользователям подключать различные виды оборудования (клавиатуры, внешние жесткие диски) к главному устройству, но также обеспечивает механизм зарядки для других типов беспроводных устройств. Фактически, многие планшеты, Chromebook и ноутбуки все чаще используют USB-соединения для зарядки.

Для поддержки возросшего спроса на USB-соединения были созданы USB-концентраторы. Эти решения аналогичны обычным удлинителям, но вместо обычных трех- или двухконтактных вилок они предоставляют ряд USB-портов.Это означает, что концентраторы особенно полезны для школьных ИТ-директоров или других пользователей, которые хотят заряжать большое количество устройств одновременно.

Прочтите, чтобы узнать о различных типах USB-концентраторов и выяснить, какой из них наиболее подходит для ваших устройств…

USB-концентраторы без питания
Эти типы USB-концентраторов, также известные как пассивные USB-концентраторы, зависят исключительно от мощности хост-системы. Например, концентратор без питания, подключенный к компьютеру, будет потреблять энергию от компьютера для питания периферийных устройств.Следует отметить, что эти концентраторы могут обеспечивать только ограниченное количество энергии для периферийных устройств, поскольку они получают питание от другой системы.

USB-концентраторы с питанием
В то время как концентраторы без питания должны быть подключены к хост-системе для зарядки ваших устройств, концентраторы с питанием будут заряжать ваши устройства даже без доступа к этим системам. Эти типы USB-концентраторов требуют доступа к электрической розетке или удлинитель, потому что они поставляются со своим собственным адаптером переменного тока. Когда концентратор подключен к сети, его адаптер переменного тока преобразует энергию из переменного тока в постоянный, чтобы обеспечить питание устройств, подключенных к его портам USB.Это означает, что с USB-концентратором с питанием, пока в классе есть электрические розетки, USB-концентратор сможет обеспечивать питание периферийных устройств.

Вопросы, которые следует задать при выборе концентратора USB …

1. Сколько устройств нужно заряжать? Концентратор без питания может подходить для ограниченного количества низковольтных USB-устройств, таких как флэш-накопители или смартфоны. Однако у этих типов концентраторов могут возникать проблемы с совместимостью, когда они требуются для распределения питания между слишком большим количеством устройств.Следовательно, концентратор с питанием может быть лучшим вариантом для большего количества устройств.


2. Какие типы устройств нужно заряжать? Как упоминалось выше, пассивный концентратор может подходить для устройств, которым для зарядки требуется более низкое напряжение. Например, пассивный концентратор может обеспечить достаточно энергии для зарядки смартфона или игрового контроллера. Однако он не сможет заряжать устройства, требующие более высокого напряжения, такие как Chromebook или ноутбуки, потому что они истощают источник энергии. Этот сценарий не только приведет к недостаточной производительности хост-системы, но также приведет к появлению множества незаряженных устройств. Следовательно, концентратор с питанием будет лучшим решением для устройств, которым требуется более высокое напряжение, поскольку он может использовать энергию сети для подачи максимально возможного напряжения на каждый порт USB.


3. Есть ли вероятность, что вам понадобится переместить хаб в будущем? Хотя обе формы концентраторов в первую очередь предназначены для стационарного использования, их можно перемещать между классами в зависимости от потребностей использования.Однако я должен вас предупредить, что каждый хаб имеет ряд достоинств и недостатков. Например, концентраторы без источника питания спроектированы так, чтобы быть компактными и портативными, но для работы им по-прежнему необходим доступ к хост-системе. Силовые концентраторы, с другой стороны, заряжают устройства с более высоким напряжением, но они более значительны по размеру и требуют доступа к сетевой розетке для работы. Принимая во внимание эти факторы, необходимо учитывать характер окружающей среды, прежде чем определять местоположение или перемещать концентратор USB.Щелкните здесь, чтобы узнать о дополнительных факторах, которые следует учитывать при выборе зарядной станции для учебного класса.


4. Как вы планируете хранить свои устройства? На рынке доступен ряд решений, в которых уже интегрированы USB-концентраторы с питанием от устройств хранения данных, а некоторые учителя даже придумали свои собственные решения для дома. Например, эта инновационная зарядная док-станция для самостоятельной сборки использует картонную стойку для создания разделителей, в которые можно установить устройства для зарядки. Этот метод хранения полезен, потому что он не только обеспечивает способ организации устройств, но и, в зависимости от конструкции, может также обеспечивать способ управления кабелями или использования более коротких косичек.

При этом большинство док-станций разработаны так, чтобы оставаться неподвижными, и их лучше всего устанавливать в центре, где все устройства можно вернуть для зарядки в конце дня. Это означает, что они могут не подходить для школ, в которых устройства используются совместно разными классами. К счастью, USB-концентраторы также можно интегрировать с мобильными тележками. Это позволяет легко заряжать, защищать и перевозить мобильные устройства по школам. Чтобы решить, стоит ли вкладывать средства в самостоятельное или промышленное решение, прочтите о плюсах и минусах каждого из них в нашем предыдущем сообщении в блоге… Мобильные решения «сделай сам»: стоят ли они того?

What’s On the Horizon…
В настоящее время хорошо знакомый нам порт USB-A по-прежнему актуален. Однако ведущие компании все чаще выпускают устройства с быстроразвивающимся USB-портом. Этот тип USB-порта, называемый USB-C или Type C, неуклонно становится новым стандартом для зарядных устройств из-за своей беспрецедентной скорости. И хотя для универсальной интеграции может потребоваться некоторое время, нет никаких сомнений в том, что она становится новым стандартом в цифровых технологиях.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован.
