Проверка автомобильного генератора, проверка регулятора

Приветствую!

Хочу потратить немного Вашего времени на прочтение статьи о том, в чем заключается проверка генератора.

Если перестала работать система заряда аккумулятора, то необязательно сразу грешить на генератор. А вдруг, просто отвалился провод между генератором и аккумулятором. Лучше проверить генератор до снятия с автомобиля. Необходимо вольтметром измерить напряжение на контактах генератора при заведенном двигателе. Если при заведенном двигателе на контактах генератора, идущих к аккумулятору, напряжение не выше напряжения АКБ (не больше 13 В), то однозначно нужно снимать генератор.

Важное замечание! Нельзя отключать аккумулятор от бортовой сети работающего автомобиля, чтобы проверить работоспособность генератора.

Такое предостережение можно часто слышать. Но немногие могут дать обоснование этому. Типа, говорят, что нельзя и все! А многие кричат крылатую фразу Димона из “Нашей Раши”: “Да не очкуй ты, я сто раз так делал!”.

Так почему же, все-таки, знающие люди не рекомендуют отключать батарею при работающем двигателе? Генератор автомобиля генерирует трехфазную ЭДС:

которая выпрямляется трехфазным выпрямителем. Не буду лезть глубоко в теорию. Можно почитать про диодный мост (Full Wave Rectifier). В общем, на выходе диодного моста получается пульсирующее напряжение (сплошная линия на рисунке):

Аккумуляторная батарея в данном случае выступает в роли конденсатора (Smoothing Capacitor) большой емкости, который сглаживает пульсации напряжения:

На борту автомобиля куча различных датчиков, ЭБУ (ECU), навороченные аудиосистемы, усилители. Все они получают нормальное сглаженное питание и довольны им. А тут вдруг отсоединяют конденсатор (АКБ), и вся электроника начинает получать какое-то непонятное пульсирующее питание со всякими выбросами и переходными процессами. Кто-то будет ус упираться, но терпеть, а кто-то (например, ЭБУ или аудиосистема) скажет: “Да ну, на фиг такое питание!” и загнется. Это один из вариантов. Выпрямительные диоды могут не выдержать бросков напряжения и переходных процессов.

А если регулятор напряжения берет опорное напряжение с АКБ? АКБ отключают и выходное напряжение с генератора никто не контролирует! Скорей всего, сгорит все, что сидит на борту. В общем, лотерея. Может как-то прокатит, а на очередной раз что-то сгорит.

Проверка генератора (автомобильного) делится на несколько этапов.

1. Первый этап – проверка регулятора напряжения (о работе регулятора расскажу ниже).

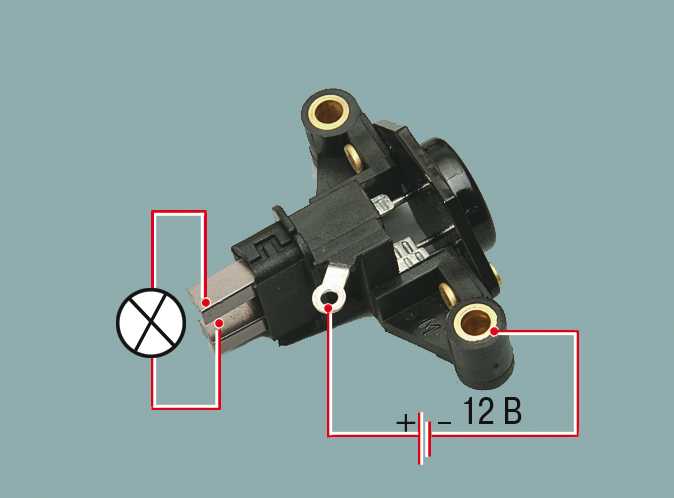

Для проверки потребуется источник тока с регулируемым выходным напряжением. Положительный выход источника подключается к клемме, обычно обозначаемой В+ (на эту клемму идет толстый провод от плюса АКБ), и этот же выход нужно соединить с клеммой (обозначается D+), к которой подключены катоды 3-х дополнительных диодов (Three Additional Diodes, Diode trio). От этих 3-х диодов питается обмотка возбуждения и регулятор напряжения. Если дополнительные диоды отсутствуют (в некоторых моделях генераторов), то обмотка возбуждения и регулятор питаются от основных диодов (тогда контакт D+ отсутствует). Отрицательный вывод регулятора соединен с корпусом генератора. Если затруднительно сразу определить минусовой вывод, то можно прозвонить тестером выводы регулятора с корпусом генератора. Выходное напряжение регулятора снимается со щеток. К выводам щеток можно подключить лампу 12 В 5-10 Вт, либо вольтметр. Но лампа удобнее тем, что по ней легче контролировать. Выставляем на источнике тока выходное напряжение 12 В. Подключаем согласно рисунку:

Подаем питание на регулятор. При напряжении на входе регулятора 12 В на его выходе должно быть такое же напряжение. Лампа, подключенная к контактам щеток, должна светиться. Начинаем постепенно увеличивать напряжение на входе регулятора. Лампа, естественно, начинает светиться ярче. По достижении определенного напряжение на входе (обычно это 15-16 В) лампа должна погаснуть. Это означает, что регулятор исправно работает. Свечение лампы при входном напряжении больше 16 В, либо отсутствие ее свечения вообще при входном напряжении 12 В, указывает на неисправный регулятор напряжения. Либо на ошибки в схеме подключения.

Если под рукой нет регулируемого источника тока, можно подключить несколько элементов питания, соединенных последовательно. Например, аккумулятор с напряжением 12 В и последовательно с ним 3-4 батарейки (например, размера ААА). От одного аккумулятора лампа на щетках должна светиться, а при добавлении батареек – гаснуть. Для удобства такой проверки можно приспособить переключатель типа DPDT. (Небольшая заметка о типах переключателей).

Видео проверки регулятора:

2.Проверка диодов  выпрямительного моста.

Потребуется мильтиметр. Перед проверкой нужно отсоединить диоды от выводов обмоток, иначе не будет видно, если в каком-то диоде обрыв.

Недавно приобрел очень хороший компактный мультиметр, который можно всегда возить в машине. Вот его обзор. А заказать такой можно по этой ссылке.

На мультиметре выставляется режим проверки диодов. Поочередно прозваниваются цепи с вывода каждого диода сначала на плюсовой контакт В+, затем на корпус генератора. Мультиметр должен показывать около 0.4-0.7 В при прямом включении (плюсовой щуп прибора к выводу обмотки, минусовой – к контакту В+). Также необходимо проверить диоды питания обмотки возбуждения. Если их приговорили к замене, то нужно найти подходящие по параметрам диоды. Обмотка возбуждения генератора Delta Autotechnik потребляет около 6 А, поэтому нужно выбрать диоды на ток больше 2 А каждый, т.к. диодов 3. Например, на родном выпрямителе Delta Autotechnik установлены диоды 1N5408. Но данные диоды уже не рекомендуют к применению в новых проектах.

Если в каком-то случае показания будут около 0 В, значит диод закорочен (пробит), отсутствие напряжения в прямом и обратном подключении к диоду также свидетельствует о неисправном диоде (обрыв).

Пробой одного или нескольких диодов не приговаривает весь выпрямительный мост (хотя проще заменить его целиком). А на автомобильных генераторах отечественных автомобилей установлены похожие диодные мосты и диоды в них такие же, но цена нового моста обычно сравнима с ценой шести диодов, тут можно сказать, что “овчинка выделки не стоит”. Тем, кто решил восстановить родной диодный мост – отдельная статья.

Добавлю один случай из практики. Генератор отечественный, модель 372.3701-03. Симптомы: лампа индикации заряда не светится, либо светится иногда и очень тускло; при измерении напряжения на АКБ при работающем двигателе, вольтметр показывает 13.3 В или меньше; при соединении проводом вывода, который идет с генератора на лампу индикации заряда, с плюсом АКБ, напряжение увеличивается. Замена регулятора напряжения на новый ничего не изменила. Прозвонка всех диодов моста не выявила пробитых диодов. Единственное, что было подозрительным – окисление алюминиевых пластин диодного моста в некоторых местах. И при прозвонке мультиметром падение напряжения на диодах было чуть-чуть больше, чем на новом мосте (разница примерно на 0.1 В). После замены моста новым система заряда заработала как надо.

3. Проверка ротора (обмотки возбуждения) автомобильного генератора.

На мультиметре выставляется режим измерения сопротивлений. Замеряется сопротивление обмотки на контактных кольцах ротора. У исправной обмотки сопротивление должно быть в пределах 2-5 Ом (зависит от генератора). Если прибор показал бесконечно большое сопротивление, значит в обмотке обрыв. Если сопротивление, меньше требуемого, то, скорее всего, межвитковое замыкание. Далее можно проверить обмотку на утечку.

Внимание! Проверка выполняется опасным для жизни напряжением 220 В, будьте осторожны!

От сети 220 В последовательно через лампу накаливания мощностью 40 Вт напряжение подается на контактное кольцо, а второй провод на корпус ротора. Если лампа начинает светиться, значит в обмотке есть утечка. Такую обмотку необходимо заменить.



4. Проверка обмотки статора автомобильного генератора.

Выполняется аналогично. Необходимо отсоединить выводы диодов выпрямительного моста от выводов обмоток. Обмотки статора имеют очень малое сопротивление (около 0.2-0.3 Ом), поэтому обычным мультиметром его не измеришь. Необходим миллиомметр. Либо можно просто убедиться в отсутствии обрыва в обмотках (мультиметр покажет нулевое сопротивление). Проверка на утечку осуществляется аналогично проверке ротора. Один провод подключается к выводу обмотки статора, другой – через лампу накаливания к корпусу. Если все в порядке, лампа не светится.

5. Проверка генератора (в сборе).

Регулятор напряжения исправен, диодный мост исправен (или восстановлен). Все соединения восстановлены. Осталось проверить все вместе. Генератор подключается к источнику тока или аккумулятору по следующей схеме:

Для проверки генератор рекомендую закрепить в тисках. Минус АКБ к корпусу генератора, а плюс 12 В подаем на контакт, обозначенный как В+. На генератор установлен диодный мост и регулятор напряжения. Наматываем на шкив генератора шнур так, чтобы при вытягивании за свободный конец шнура, шкив вращался по ходу часовой стрелки (если смотреть на шкив спереди). Замыкаем ключ SA1, лампа, включенная последовательно с контактом L, при подаче питания на генератор должна светится. Когда через лампу ток начинает проходить по обмотке возбуждения и обмотка создает магнитное поле, это можно почувствовать, вращая шкив. Теперь он будет вращаться тяжелее. Затем необходимо с силой дернуть за свободный конец шнура. Если все исправно, если нет ошибок в соединении и если через обмотку возбуждения течет достаточный ток, то лампа на короткое время погаснет и снова загорится.

И еще одно. Не стоит проверять генератор с помощью дрели и т.п. Даже 1000-1300 об/мин — это небольшая величина для вращения ротора генератора. При такой частоте генератор не сможет выработать необходимое напряжение, и лампа не будет гаснуть.

Несколько слов о лампе индикации заряда. Эта лампа устанавливается на приборной панели и служит индикатором исправности генератора. В некоторых случаях параллельной лампе устанавливают резистор, чтобы генератор мог работать при перегорании лампы. Также эта лампа ограничивает ток, проходящий через обмотку возбуждения, что очень полезно при обрыве ремня генератора, когда через обмотку начинает течь большой ток.

Через эту лампу питается обмотка возбуждения автомобильного генератора, когда зажигание включено, а двигатель еще не запущен. При включении зажигания ток проходит от плюсовой клеммы АКБ через лампу, через обмотку возбуждения на общий провод. Как только генератор начинает вырабатывать ток, на втором контакте лампы после выпрямления тремя дополнительными диодами возникает положительное напряжение и лампа гаснет. Если мощность этой лампы будет маленькой, то через лампу, а соответственно и через обмотку возбуждения, будет протекать слабый ток, которого может не хватить для создания магнитного поля необходимой величины. Тогда при вращении ротора на выходе генератора будет очень маленькое напряжение. Лампа индикации заряда будет светиться. Конечно напряжение будет больше, если повысить обороты ротора, но если генератор проверяется не на стенде, то про это можно забыть. На конкретном автомобиле мощность лампы выбрана такой величины, чтобы при начальном запуске двигателя генератор выработал напряжение, достаточное для того, чтобы потухла лампа (т.е. это напряжение должно быть равно или больше напряжения на АКБ), и чтобы на холостых оборотах запущенного двигателя запитать обмотку возбуждения. То есть, чтобы генератор питал сам себя, а не тратил энергию аккумулятора. В общем, при небольшой мощности лампы, вращение ротора не будет влиять на ее свечение. Для проверки некоторых генераторов достаточно лампы мощностью 5 Вт. В моем случае с генератором Delta Autotechnik лампы 5 Вт не хватало. Пришлось параллельно подключить 3 лампы по 5 Вт каждая.

На этом проверка генератора заканчивается. Удачи в ремонтах!

Оставить сообщение:

[contact-form-7 id=”3550″ title=”Контактная форма 1″]

См. также:


Если Вы нашли что-то полезное, поделитесь с друзьями:

  • Проверка генератора

    https://deneb-80.ru/wp-content/plugins/svensoft-social-share-buttons/images/placeholder.png

    Приветствую! Хочу потратить немного Вашего времени на прочтение статьи о том, в чем заключается проверка генератора. Если перестала работать система заряда аккумулятора, то необязательно сразу грешить на генератор. А вдруг, просто отвалился провод между генератором и аккумулятором. Лучше проверить генератор до снятия с автомобиля. Необходимо вольтметром измерить напряжение на контактах генератора при заведенном двигателе. Если при […]

  • Facebook
  • Twitter
  • ВКонтакте
  • Одноклассники
  • Mail.ru
  • Google+
  • Livejournal

Как проверить автомобильный генератор своими руками

Статья о том как можно проверить автомобильный генератор своими руками. При помощи вольтметра и набора знаний изложенных в этой статье вы сможете сами проверить генератор своего автомобиля.

Генератор играет в автомобиле очень важную роль, для двигателя он — вроде мини электростанции, которая снабжает всю бортовую сеть автомобиля, включая аккумулятор (АКБ). Неисправность генератора приведет к неминуемой полной разрядке АКБ, после чего двигатель вашего автомобиле просто перестанет работать, равно как и вся бортовая сеть. В итоге вам придется «прикуривать» свой автомобиль или искать новый источник энергии. Очень важно вовремя обнаружить неисправность генератора, для того чтобы не допустить вышеописанного сценария. Для того чтобы произвести диагностику генератора нужно обладать определенными навыками и инструментом. В этой статье я расскажу вас о том, как проверить генератор в домашних условиях при помощи мультиметра.

Для начала о мерах предосторожности и правилах безопасности во время проверки

Нужно быть предельно осторожным и понимать то, что делаешь, для того чтобы нечаянно не повредить генератор или его детали (реле регулятор, диоды выпрямительного моста).

Запрещено:

  1. Проверять работоспособность генератора путем проверки его «на искру», то есть методом короткого замыкания.
  2. Соединять клемму «30» (иногда обозначаться как «В+») с клеммой 67 («D+») или «массой».
  3. Допускать работу генератора при выключенных потребителях, например при отключении его от аккумуляторной батареи.
  4. Проверять вентили генератора напряжением выше 12 В.

Можно и нужно:

  1. Проверять исправность генератора при помощи вольтметра или амперметра.
  2. Во время сварочных работ на кузове автомобиля необходимо отключать провода от генератора и АКБ.
  3. Во время замены проводки в системе генератора провода должны иметь такое же сечение и длину как и «родные» провода.
  4. Перед тем как проверить генератор убедитесь в правильном натяжении ремня генератора, а также исправности всех соединений и клемм. Нормальной считается натяжка ремня, при которой нажимая большим пальцем на середину ремня, он прогнется не больше чем на 10-15 мм. Проверка генератора автомобиля своими руками

Чтобы проверить регулятор напряжения вам потребуется вольтметр со шкалой от 0 до 15 В. Прежде чем приступать к проверке дайте мотору поработать на средних оборотах при включенных фарах примерно 15 минут. Проверьте напряжение между «массой» генератора и выводами «30» («В+»), на вольтметре у вас должно быть нормальное для вашего автомобиля напряжение (для владельцев «девятки» например, нормальным считается напряжение — 13,5 — 14,6 В). Если напряжение выше или ниже установленного производителем — скорее всего придется заменить регулятор. Не лишним будет также проверить регулируемое напряжение, для этого подключите вольтметр непосредственно к клеммам АКБ. Правда, результаты такой проверки нельзя считать на 100% правильными, потому что есть вероятность проблем с проводкой. Если вы уверены в исправности проводки, тогда результатам можно доверять. Мотор должен работать на высоких оборотах, которые приближены к максимальным, фары и другие потребители электроэнергии автомобиля должны быть включенными. Размер напряжения должен совпадать с параметрами вашего автомобиля.

Диодный мост

Проверка диодного моста относится к комплексу проверок генератора. Для того чтобы проверить диодный мост подключите вольтметр или мультиметр к зажиму «30» («В+») генератора, а также к «массе», и включите прибор в режим измерения переменного тока. Переменный ток на диодном мосту не должен превышать 0,5 В, если у вас вышло больше — скорее всего диоды неисправны.

Проверка пробивания на «массу» не будет лишней в случае если «гена компостирует мозги». Для этого необходимо отключить аккумуляторную батарею и провод генератора, который идет к клемме «30» («В+»). После этого подключите прибор между клеммой «30» («В+») и отключенным проводом генератора. Смотрим на показания — если на приборе ток разряда превышает 0,5 мА, скорее всего есть пробой диодов или изоляции обмоток генератора.

Сила тока отдачи

Сила тока отдачи генератора проверяется при помощи специального зонда («примочка» дополнение к мультиметру в виде зажима или клещей), которым провод охватывают, измеряя тем самым силу тока, идущего по проводу.

Для проверки тока отдачи нужно зондом обхватить провод, который идет к зажиму «30» («В+»). Заведите двигатель – во время проведения измерения он должен работать на высоких оборотах. Включайте по очереди электропотребители и считывайте показания прибора отдельно для каждого потребителя. В конце измерений вам необходимо подсчитать сумму показаний. Далее, включите все потребители (которые вы включали поочередно) одновременно и произведите замер показаний мультиметра. Величина не должна быть меньше суммы показаний отдельно измеренных показателей, допустимое расхождение — 5 А. Проверка тока возбуждения генератора выполняется посредством запуска двигателя и последующей его работы на высоких оборотах. После чего измерительный зонд помещается вокруг провода, ведущего к клемме 67 («D+»). Исправный генератор должен показать величину тока возбуждения — равную 3-7 А.

Проверка обмотки

Чтобы проверить обмотки возбуждения потребуется снятие регулятора напряжения, а также щеткодержателя. Если будет необходимость произведите зачистку контактных колец и проверьте обмотку на предмет отсутствия обрывов и замыканий на «массу». Проверять необходимо омметром, его щупы прикладываются к контактным кольцам, после чего снимаются показания. Сопротивление должно быть в пределах от 5 до 10 Ом. После подключите один электрод прибора к любому из контактных колец, а другой к статору генератора. На дисплее должна показываться бесконечно высокое сопротивление, в противном случае — обмотка возбуждения где-то замыкает на «массу».

Как проверить генератор в домашних условиях видео:

Как проверить генератор на машине не снимая: инструкция

Автомобильный генератор преобразует механическую энергию в электричество. Когда вы поворачиваете ключ в замке зажигания, вы используете энергию аккумулятора для запуска стартера. Как только двигатель заводится, в работу вступает генератор.

Он возвращает аккумулятору израсходованный заряд и даёт энергию всей электронике, включая бортовой компьютер. Генераторы в разных автомобилях могут отличаться внешним видом, но принцип работы и части – одинаковы.

Если аккумуляторная батарея быстро теряет заряд или перезаряжается (кипит), это может быть признаком того, что генератор плохо работает и не может её зарядить.

Прежде чем покупать новую АКБ, нужно проверить заряжается она или нет и понять, как проверить генератор на машине не снимая.

Также на неисправность генератора указывают признаки:

  • При включенном двигателе фары светят тускло или, наоборот, ярче при увеличении оборотов, звуковой сигнал звучит глухо и тихо.
  • Писк, скрежет или свист.

Как проверить генератор на машине не снимая: инструкция

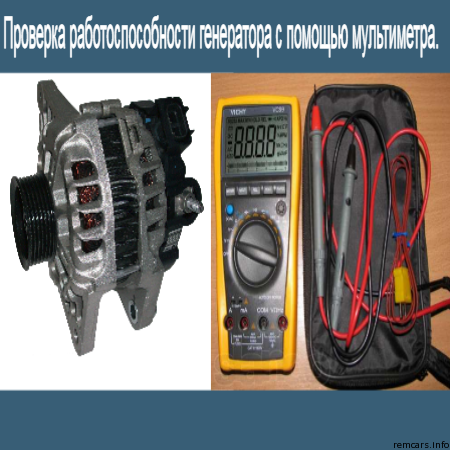

Чтобы проверить работоспособность генератора необходим мультиметр. Это электроизмерительный прибор, который совмещает в себе амперметр, вольтметр и омметр, т. е. измеряет силу тока, напряжение и сопротивление.

Чтобы ответить на вопрос «как проверить генератор на машине не снимая», необходимо понимать, что, собственно, проверяется. Таким образом мы можем проверить только внешнюю целостность и работу реле-регулятора, который подаёт напряжение на АКБ.

Все остальные поломки, не видимые глазу, диагностируются сниманием генератора и отсоединением частей друг от друга.

Тогда мультиметром проверяется сопротивление и сила тока. Измерения напряжения проводятся на клеммах аккумулятора в три этапа.

  1. Выключите зажигание автомобиля и все электрические приборы.
    Выставьте на мультиметре режим измерения постоянного тока, он обозначается аббревиатурой DCV (direct current voltage). Присоедините щупы мультиметра к клеммам аккумулятора.
    Красный провод подключается к плюсу, чёрный – к минусу. Если батарея полностью заряжена, то высветится значение 12,5-12,7 В.
  2. Включите зажигание и отключите все приборы, которые потребляют электричество (фары, обогреватели, магнитолу и т. д.).
    На этом этапе нужно проверить, какое напряжение подаёт генератор аккумулятору. Требуемые значения – 13,8 – 14,8 В (верхнее значение нормально на современных автомобилях иностранного производства).
  3. Включите электроприборы: климат-контроль, противотуманные фары, дальний свет, музыку, обогреватели стёкол.
    Напряжение в норме должно быть 14-14,2 В. Если у вас есть партнёр, который будет смотреть показания прибора, нажмите на газ до 2000 оборотов. Напряжение снизится, но не более, чем на 0,5 В, то есть не ниже 13,5.

Если значения отличаются в любую сторону на последнем этапе, то сбой в реле-регуляторе. На втором – в большую сторону – идёт перезаряд, в меньшую – недостаточно тока.

Если на первом, и при этом вы уверены, что ездили достаточно для полного заряда аккумулятора – возможно, срок службы АКБ подходит к концу.

Если показания в пределах нормы, а проблема не решена, то генератор нужно снять с автомобиля и провести диагностику частей: статора, ротора и диодного моста.

Если мультиметра нет, можно воспользоваться более опасным и менее информативным способом.

[information]Этот метод требует осторожности и «знания дела» и называется «дедовским», потому что его использовали на советских автомобилях и учили как проверить генератор на машине неопытных водителей. На современных автомобилях он грозит поломками в бортовом компьютере или всей электрической системы.[/information]

Включите зажигание и один электроприбор: магнитолу, обогреватель или фары. При работающем двигателе осторожно ключом подходящего размера открутите минусовую клемму аккумулятора.

Если магнитола замолчала или машина заглохла, генератор неисправен. Если ничего не произошло – работает.

Возможные неполадки в генераторе

В генераторе может выйти из строя любая из его частей. Неисправность бывает механическая и электрическая. Механическая чаще всего вызвана физическим износом деталей.

Как проверить генератор на машине не снимая, мы разобрали, перейдём к причинам, которые могут влиять на работу.

  • Проверьте ремень генератора.
    Он должен быть целый и плотно натянутый. Если на нём появились трещины, то ремень нужно заменить.
    Если он провисает – подтянуть, если порвался, это указывает на заклинивание ротора и разлом втулки. Износ втулки слышен по металлическому звону из работающего генератора.
  • Подшипники.
    Главный признак – звук из генератора в виде стука или свиста. Он слышен сильнее при повышении оборотов двигателя.
    Аккумулятор при этом заряжается как обычно, но если подшипники не заменить, наступит момент, когда автомобиль не сдвинется с места.
  • Предохранители.
    Эта деталь может перегореть. Чтобы исправить, сгоревший предохранитель меняют на новый.
  • Проверьте целостность проводов.
  • Подтяните гайку шкива генератора.
  • Загрязнение щёток и щёткодержателя – их очищают и проверяют целостность и соответствие размерам: щётки должны быть одинаковыми.
  • Обмотка на статоре или роторе, щеточный узел, диодный мост проверяются мультиметром, для этого генератор вынимают из автомобиля.

    Замыкание статора сопровождается звуком, напоминающим вой, АКБ при этом разряжена.
    Треск – признак проблем в диодном мосте, который нужен для перевода переменного тока в постоянный.
    На приборной доске с индикаторами будет мигать или гореть лампа разряда аккумулятора.

Распространённые причины – износ деталей от времени и коррозии и воздействие на них влаги, химии, кислот, грязи. На техническом обслуживании, которое проводят каждые 10 000 км пробега, проверяют детали генератора.

Частая причина — износ подшипников и щеточного узла, особенно зимой, когда при сильных нагрузках на двигатель добавляется химия, летящая с дороги и проникающая под капот.

В современных автомобилях детали генератора меняют целиком: если сгорела обмотка, то статор поставят новый, если подшипник – поменяют крышку с подшипниками.

Читайте также:

Как проверить напряжение на генераторе ВАЗ 2110

Мы ремонтируем стартера и генераторы.

Замеряем показатель напряжения на выходах генератора.

Рекомендуется соединить при помощи надежного шунта корпуса установленного р…

Ваз 2110 низкое напряжение генератора.

3.4.2 Диагностика состояния двигателя по внешнему виду свечей зажигания ВАЗ 2115.

Схема проверки ре.

На холодную не работают приборы или нет зарядки — vaz15_e_sirg373701_14pd_c. ..

при этом выходное напряжение и напряжение регулирования равны только при от…

проверки регулятора напряжения: 1 — аккумуляторная батарея; 2 — вывод &quot…

Дефектовка генератора.

Разборка и сборка генератора.

Схемa регуляторa нaпряжения вaз 2105.

Трехуровневый регулятор напряжения ваз 2109.

Снятие и разборка генератора.

Вот нашёл в сети: Проверка снятого регулятора ваз 2110, ваз 2111, ваз 2112….

Схема соединений для проверки генератора осциллографом: 1 — выключатель; 2 . ..

дмрв на ваз 2112. купить ремень безопасности для авто. скольки амперный акк…

Контрольные проверки генератора.

Проверка диодного моста генератора ВАЗ.

Как проверить генератор ваза.

Генератор имён и фамилий английских.

Как проверить пробита или нет обмотка на генераторе ВАЗ?

генератор на Ваз 2110 ВД-Профи.

как проверить реле регулятор генератора ваз 2106.

Конструкция и проверка генераторов автомобиля Нива ВАЗ-21213, 21214.

Проверка зарядки генератора ваз 2110 видео!

Прикладывая щупы омметра к контактным кольцам ротора, проверяем обмотку воз. ..

Re Как пробить VIN 1 — 54кВт 73 PS laris IV как проверить реле зарядки на а…

Как проверить напряжение генератора Джили СК с помощью сканера

Всегда важно знать какое напряжение выдает генератор Джили СК при работе двигателя, иначе можно столкнуться с серьезными проблемами.

Так, при недостаточном заряде недостающая часть будет идти с аккумулятора автомобиля, что существенно ускорит его разрядку. Более того, в таком случае сам аккумулятор не будет получать необходимый заряд.

Если же напряжение в сети окажется чрезмерно большим, то повышается вероятность выхода из строя электрооборудования китайского автомобиля.

Соответственно, следует периодически проводить проверку напряжения, идущего от генератора Джили СК, то позволит избежать лишних проблем.

Для этого достаточно иметь OBD сканер и смартфон с соответствующим программным обеспечением.

Проверка напряжения генератора Джили СК с помощью сканера за несколько минут

Для проведения проверки используем сканер и смартфон с установленной программой Torque и несколько минут свободного времени.

Выполняем такие действия:

  • Подготавливаем OBD сканер необходимой модификации.

  • Стоит заметить, что зарядка должна сохраняться на стабильном уровне в диапазоне 14-14,5 В.
  • При этом не должно быть колебаний, показатели должны удерживаться на одном уровне.
  • При включении оборудования показатели должны немного снизиться.
  • Подключаем сканер к диагностическому разъему Джили СК.

  • Ждем пока пройдет соединение сканера с программным обеспечением на смартфоне.
  • Когда это произойдет перестанет мигать иконка автомобиля в окне программы.
  • Выбираем вкладку приборной панели.
  • Через меню добавляем иконку Volts (Ad).

  • Включаем зажигание и заводим двигатель.
  • Через несколько секунд появится показатель напряжения, которое выдает генератор.

  • При этом параметр остается неизменным.
  • Если включить ближний свет, то можно заметить снижение показатель, которые далее будут удерживаться на таком уровне.

Таким образом можно без проблем проверить напряжение генератора Джили СК без посещения специализированных сервисов или автоэлектриков.

Как проверить работу генератора на автомобиле?

Ключевым источником в электропитания транспортного средства выступает генератор, который работает как небольшая электростанция. В случаи неисправности или же неподобающей работе данного устройства плохо заряжается аккумулятор АКБ. Неработающий генератор не предоставляет зарядку из-за чего, бортовая машина начинает работать, используя АКБ, которого не хватает на долгий период времени. Подобная проблема приводит к полной разрядке аккумулятора и требует смены генератора.

Чтобы избежать неприятных ситуаций, желательно регулярно прослеживать работу генератора и заряд, который он производит.

Меры предосторожности и правила проверки генератора

Категорически запрещается:

1. Проверять исправность устройства, делая короткое замыкание, которое даст искру.

 2. Оставлять работающий генератор без включенных электроприборов, поглощающих энергию, и при выключенном аккумуляторе.

3. Подсоединять клемму «30» к «67». В некоторых вариантах встречается «В+» к «D+».

4. Проводить любые сварочные работы в кузове авто с включенными проводами аккумулятора и генератора.

Необходимо знать:

1. Проверить работоспособность генератора можно с помощью вольтметра либо амперметра.

2. Вентили устройства контролируются с напряжением не превышающим 12 В.

3. Если понадобилось провести смену генератора, то лучше всего подобрать провода с идентичной длиной и сечением.

4. Прежде чем приступать к проверке, следует тщательно проверить работу всех соединяющих элементов и правильность напряжения ремня. Проверяется его можно обыкновенным нажатием середину с натиском в 10 кгс, если он прогнулся приблизительно на 10-15 мм, значит, он хорошо натянут.

Как проверить работу генератора на автомобиле

Первый способ с помощью вольтметра

1. Приобретите в любом магазине вольтметр.

2. Проверьте батарею аккумулятора. Она необходима для запуска генератора, который непосредственно ее заряжает. Если батарея разряжена она не запустит генератор и не будет возможности провести необходимые измерения. Как правило, она выходит из строя из-за холодной погоды или износа, а сам генератор в это время работоспособен. Чтобы проверить батарею понадобится:

  • Заглушить двигатель.
  • Открыть капот машины.
  • Соединить красный контакт вольтметра с красным на батарее, а черный с черным контактом. При этом постарайтесь не прикасаться кожей к устройству.
  • Если вольтметр показывает 12,2В и больше, значит, батарея работоспособна и следует проверить сам генератор.
  • В случае, когда показатель ниже 12В попробуйте подзарядить батарею и проверить ее еще раз. Если проделанная работа не принесла результата нужно использовать иной вариант для проверки.

3. Заведите мотор автомобиля и доведите количество оборотов до 2000 RPM – это приведет в действие батарею, а регулятор напряжения автоматически переведет устройство на высокую передачу.

4. Оставьте двигатель поработать на несколько минут и еще раз проверьте батарею вольтметром. Напряжение должно быть в пределах 13-14,5В, что свидетельствует о нормальной работе генератора, если показатель ниже – он неисправен.

Второй способ – снятие данных с генератора переменного тока.

1. Следует проверить шкалу напряжения/силы тока генератора. Для этого понадобится включить фары или иное оборудование, которое сможет создать нагрузку на генератор. Проследите, уменьшается или увеличивается показатель на шкале, если он выше, значит, устройство проводит зарядку и работает в нормальном режиме.

 2. Послушайте какой звук возникает при работе двигателя. Если проблема возникла с подшипниками, слышен лязгающий звук в передней части транспортного средства. Чем больше электрических приборов включено, тем громче будет становиться звук.

3. Оставьте на пару минут двигатель включенным, после чего выключите его и дотроньтесь до генератора. Если он горячий, то вполне вероятно, что в замене нуждаются подшипники либо же медная обмотка, а само устройство со временем выйдет из строя.

4. Включите в автомобиле радио и увеличьте количество оборотов. В момент прибавления газа радио может издавать помехи, если это так, то проблема в генераторе.

Совет! Когда вы все проверили и убедились в не работоспособности генератора, существует вероятность того, что из строя вышла еще какая-либо деталь, например, сгорел предохранитель, проблемы с регулятором напряжения и т. д.

Будьте бдительны и своевременно проверяйте свой генератор, если не получается сделать проверку самостоятельно, обратитесь в сервисную службу.


Как проверить выходное напряжение на генераторе за 7 простых шагов

Генераторы выступают в качестве альтернативного источника питания для аварийного резервного питания. Однако одного лишь владения генератором недостаточно. Вы также должны знать о его функционировании. Первый шаг — проверить выходное напряжение вашего генератора. Напряжение, выходящее из розетки генератора, иногда бывает слишком большим, а иногда — слишком низким. Следовательно, первое, что нужно сделать, это проверить напряжение на розетках и убедиться, что генератор имеет необходимое напряжение.Правильный способ проверки выходного напряжения вашего генератора обеспечит безопасность наряду с эффективностью.

Давайте посмотрим, какой самый лучший и простой способ проверить выходное напряжение генератора:


7 шагов для проверки выходного напряжения генератора

Шаг № 1. Купите себе «вольтметр»

Вольтметр — это прибор, который используется для измерения электрического потенциала. Вы должны получить приличный в диапазоне от 10 до 20 долларов.

Шаг 2. Запустите генератор

Переведите дроссель генератора в положение ПУСК. Переведите выключатель питания генератора или поверните ключ в замке зажигания в положение «ON». Если у вашего генератора есть шнур отдачи, вам нужно потянуть за шнур, чтобы запустить двигатель. На этом этапе, если ваш генератор не запускается, вам необходимо дважды проверить, открыт ли топливопровод.

Шаг 3. Включите вольтметр в положение «AC Voltage»

Включите вольтметр при работающем генераторе.Вы должны установить вольтметр в положение «AC». В противном случае вы рискуете перегореть предохранитель. Чтобы включить положение переменного тока, переместите шкалу вольтметра в точку, отмеченную для проверки напряжения переменного тока. Положение напряжения переменного тока может быть отмечено различными символами, такими как «ACV», «A ~», «ACA» или «V ~». Однако, если вы не уверены в положении для проверки напряжения переменного тока, вы можете воспользоваться инструкциями производителя для вольтметра.

Шаг 4. Черный провод вольтметра должен быть прикреплен к раме генератора

Затем вам необходимо прикрепить измеритель к раме генератора.Для этого вам нужно вставить черный кабель, идущий в комплекте с вольтметром, в черную розетку на вольтметре. Затем вам нужно закрепить другой конец кабеля в любом месте рамы генератора. На поводке должен быть зажим из кожи аллигатора. Это должно помочь прикрепить счетчик к раме двигателя. Это заземлит ваш измеритель. Очень важно заземлить измеритель, чтобы защитить электрические провода и компоненты от повреждений из-за внезапных скачков напряжения. Если ваш кабель вольтметра не имеет встроенного зажима типа «крокодил», вам потребуется внешний зажим типа «крокодил», чтобы закрепить металлический наконечник кабеля на раме генератора.

Шаг 5. Красный провод от вольтметра, который нужно вставить в выходную вилку генератора.

Затем вам нужно присоединить красный провод измерителя к выходной вилке генератора. Выходная вилка — это место для подключения любого силового кабеля к генератору. Вставьте красный кабель вольтметра в красную розетку вольтметра. Затем, чтобы измерить напряжение, металлический наконечник на другом конце кабеля нужно вставить в выходную вилку генератора.

Шаг 6. Запишите показания вольтметра, чтобы увидеть выходной сигнал в вольтах.

Проверьте дисплей вольтметра. Считайте отображаемое напряжение. Обратите внимание на число. Отображаемое значение является выходным током-напряжением генератора. Отображаемое число — это количество вольт мощности, которое выдает ваш генератор. Например, если ваш генератор имеет выходную розетку 220 вольт, на дисплее вольтметра должно отображаться 220 вольт или очень близкое к этому числу.

В зависимости от типа генератора, который вы используете, могут быть разные выходные розетки для разных напряжений.Например, он может иметь розетку на 120 вольт и розетку на 220 вольт. Розетки с различным напряжением будут помечены и могут выглядеть по-разному. Вы должны протестировать все розетки вышеупомянутым способом. Выходные розетки на 120 В чаще всего используются для подключения стандартных электрических устройств, а розетки на 220 В в основном используются для вещей, требующих большей мощности.

Шаг 7. Отсоедините вольтметр и выключите генератор.

В качестве последнего шага вам необходимо отсоединить черный кабель и безопасно удалить красный кабель.Установите выключатель питания в положение «ВЫКЛ» или выключите зажигание, чтобы выключить генератор.


Предупреждения и меры безопасности

Как видите, это более или менее простой процесс проверки выходного напряжения генератора. Тем не менее, уместно проявлять максимальную осторожность, чтобы избежать всех опасностей и несчастных случаев со смертельным исходом:

  1. При выполнении процесса рекомендуется наступать на резиновый коврик и носить обувь с непроводящей подошвой.Это будет действовать как щит, защищающий вас от возможных несчастных случаев с электрическим током, которые могут вам навредить.
  2. Во время всего процесса не прикасайтесь к проводам, так как это может привести к поражению электрическим током. По тем же причинам не следует прикасаться к регулятору напряжения.
  3. Никогда не используйте удлинитель для подключения домашней электросети к генератору. Это может привести к серьезным повреждениям электроприборов, а также может стать причиной поражения электрическим током всех людей.

Заключительные замечания

Вы должны убедиться, что при любых обстоятельствах общая нагрузка от устройств никогда не должна превышать выходную мощность генератора. Еще один фактор, который следует иметь в виду, заключается в том, что генераторы обычно поставляются со спецификацией непрерывной / постоянной нагрузки. Это количество энергии, которое конкретный генератор может безопасно выдавать в течение длительного периода. Более того, некоторым устройствам требуется большая пусковая мощность по сравнению с их рабочей мощностью. Лучший пример такой ситуации — стиральная машина. Стиральной машине может потребоваться 750 Вт во время работы, но при запуске ей может потребоваться около 2300 Вт. Следовательно, вы можете захотеть различать то, что будет постоянно работать, и максимальное количество энергии, которое вам понадобится.

TECHSQUARE | Генератор импульсного напряжения — Altanova Group

Выберите ваш CountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia & HerzegovinaBotswanaBrazilBritish Индийский океан TerBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCayman IslandsCentral Африканский RepublicChadChannel IslandsChileChinaChristmas IslandCocos IslandColombiaComorosCongoCook IslandsCosta RicaCote D’IvoireCroatiaCubaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerGabonGambiaGeorgiaGermanyGhanaGibraltarGreat BritainGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuyanaHaitiHawaiiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJordanKazakhstanKenya KiribatiKorea NorthKorea SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalaysiaMalawiMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMidway IslandsMoldovaMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNambiaNauruNepalNetherland AntillesNetherlandsNevisNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorwayOmanPakistanPalau IslandPalestinePanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSt BarthelemySt EustatiusSt HelenaSt Киттс-NevisSt LuciaSt MaartenSt Pierre & MiquelonSt Vincent & GrenadinesSaipanSamoaSamoa AmericanSan MarinoSao Tome & PrincipeSaudi ArabiaSenegalSeychellesSerbia & MontenegroSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSurinameSwazilandSwedenSwitzerlandSyriaTahitiTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad & TobagoTunisiaTurkeyTurkmenista nTurks & Caicos IsTuvaluUgandaUkraineОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты АмерикиУругвайУзбекистанVanuatuVatican City StateВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США) Wake IslandWallis & Futana IsYemenZaireZambiaЗамбия 9000

Введите ваше сообщение

Расчет выходной мощности генератора

Расчет выходной мощности генератора важен для принятия решения, какой размер генератора подходит вам. Сделать это очень просто и избавит вас от головной боли в долгосрочной перспективе.

Вт = Вольт x Ампер

Генераторы могут выдавать только ограниченное количество энергии. Компании используют ватты для оценки мощности генератора. Мощность рассчитывается путем умножения напряжения на допустимую нагрузку электрического устройства в амперах (Вт = Вольт x Ампер). Например, генератор может иметь мощность 1500 ватт и выдавать 120 вольт.

Ампер = Ватт / Вольт

Теперь вы можете определить силу тока, которую он может выдавать при 120 В, разделив ватты на вольты (Амперы = Ватты / Вольт).Таким образом, генератор мощностью 1500 Вт, выдающий 120 вольт, может выдавать 12,5 ампер.

Двойное напряжение

Некоторые генераторы имеют двойное напряжение и также выдают 240 вольт. Найдите усилители, доступные при более высоком напряжении. Теперь генератор мощностью 1500 ватт выдает 6,25 ампер при напряжении 240 вольт. Следует отметить, что некоторые генераторы не могут одновременно выдавать 120 В и 240 В, поэтому проверьте спецификации.

Что у тебя за питание?

Будь то несколько вещей в доме или ваше туристическое снаряжение — общая нагрузка от устройств, которые вы запитываете, не может превышать выходную мощность генератора.Взгляните на этикетку с электрическими характеристиками или руководство пользователя для устройств, которые вы хотите запитать от портативного генератора. Затем добавьте мощность, чтобы определить, какой портативный генератор вам нужен. Генераторы обычно также указываются с указанием постоянной / непрерывной нагрузки. Это количество энергии, которое генератор может безопасно выдавать в течение длительного периода времени. Некоторым устройствам также требуется большая начальная мощность по сравнению с их рабочей мощностью. Например, стиральной машине может потребоваться 750 Вт во время работы, но 2300 Вт во время запуска.Вы можете различать, что будет постоянно работать, а также максимальное количество энергии, которое вам понадобится.

Сколько ватт?

901 1000 — 9011 5 — 9011 9011 9011 9011 W
Воздушные компрессоры, 1/2 л. с. 1500 — 3000 Вт
Циркулярная пила, 7-1 / 4 « 1000 — 2500 Вт
Электрическая бензопила, 14″ 800 — 1500 W
Электродрель, 1/4 «и 3/8» 300 — 600 Вт
Электродрель, 1/2 « 350 — 1200 Вт
Шлифовальные машины, 6″ 1000 — 2600 Вт
Лобзиковая пила 200 — 800 Вт
Распылитель краски 800 — 1,300 Вт
Переносной подогреватель масла 900 — 1000 Вт
Шлифовальная машина, ремень 4 « 700 — 1,500 Вт
Паяльник 100 — 300 Вт
Зарядное устройство 10 А для аккумулятора 300 — 400 Вт
9000 9000 Электродвигатели * 9000 Re Требуемая мощность
1/6 л.с., 460 Вт 340 — 850 Вт
1/4 л. с., 725 Вт 450 — 1050 Вт
1/3 л.с., 800 Вт 560 — 1300 Вт
1/2 л.с., 970 Вт 760 — 1,800 Вт
3/4 л.с., 1340 Вт 1080 — 2600 Вт
1 л.с., 1700 Вт 1,250 — 3000 Вт
1-1 / 2 л.с., 2300 Вт 1600 — 4200 Вт
Бытовое использование Требуемая мощность
Кондиционер, 10 000 БТЕ
Кофейник 1000 — 1500 Вт
Электрический нагреватель 1000 — 2000 Вт
Электроплита (один элемент) 750 — 1,800 Вт
Газовая печь 1,500 Вт
Фен 800–1 500 Вт
Утюг 1000–1 500 Вт
Микроволновая печь 500–1 500 Вт
Масляная печь10 400–2000 Вт Радио 30 — 100 Вт
Холодильник / морозильная камера 600 — 2,500 Вт
Поддонный насос 800 — 3,000 Вт
Телевизор 100 — 350 Вт
Водяной насос 1000–3000 Вт

* Электродвигателям при первом запуске требуется как минимум в три раза больше мощности, чем при работе.

Дополнительные ресурсы

Дополнительные расчеты нагрузки электрического устройства можно найти здесь.

При выборе генератора рекомендуется увеличить его размер. Если ваша нагрузка будет составлять 1500 Вт, возможно, лучше будет поискать генератор, который может выдать 2500 Вт.

ВНИМАНИЕ: НИКОГДА не подключайте к электрической системе вашего дома с помощью удлинителя и переносного генератора. Это может вызвать серьезное повреждение всех электроприборов и создать опасность поражения электрическим током для всех людей.

Варианты фаз и напряжения генератора

Прежде всего при принятии решения о том, какой тип генератора лучше всего подходит для вашей среды, необходимо убедиться, что вы выбрали правильную электрическую конфигурацию. Электрическая конфигурация обычно включает фазу, напряжение, кВт и герц, которые лучше всего подходят для вашего приложения. Чтобы объяснить, как работают фазы и напряжение, полезно понять, что включает в себя генераторная установка. Генераторная установка (также известная как генераторная установка) состоит из двух основных компонентов — промышленного двигателя (обычно дизельного, природного газа или пропана) и части генератора.Двигатель вырабатывает мощность и обороты, а конец превращает их в электричество.

Объяснение фаз

Однофазные генераторы — для небольших однофазных нагрузок эти генераторы обычно не превышают 40 кВт. Они обычно используются в жилых помещениях и имеют коэффициент мощности 1,0.

Трехфазные генераторы — в основном для более крупных промышленных предприятий, эти генераторы могут обеспечивать как однофазное, так и трехфазное питание для работы промышленных двигателей с большей мощностью, отводить питание для отдельных линий и в целом более гибкие.Обычно они используются в коммерческих средах и имеют коэффициент мощности 0,8.

Увеличьте номинальную выходную мощность — вы можете преобразовать однофазную мощность в трехфазную и иногда получить номинальную выходную мощность примерно на 20-30%, но конец необходимо повторно подключать, и вам также необходимо учитывать нагрузку балансы и несколько других переменных.

Снижение номинальной мощности (преобразование из трехфазной в однофазную) — обычно снижает номинальную выходную мощность в кВт примерно на 30%.Например, трехфазный генератор мощностью 100 кВт упадет примерно до 70 кВт при преобразовании в однофазный.

• Чтобы точно рассчитать скорректированную мощность, которую вы получите после снижения номинальной мощности, вы всегда должны пытаться снизить номинальную мощность, исходя из номинальной мощности в кВА, а не от номинальной мощности в кВт. Формула: 2/3 кВА (например, однофазная мощность 150 кВА будет понижена до 100 кВА), а затем преобразовать оттуда в киловатты, если необходимо.

• Для снижения мощности генераторной установки соответствующая сторона генератора обычно должна иметь 12 или 10 выводов, которые можно повторно подключить.Нагрузка на сам двигатель не затронута, потому что это сторона генератора, по существу, переходит в режим повышенной передачи. Если генератор не может быть повторно подключен (или может быть подключен только для высокого / низкого напряжения), вы все равно можете применять к нему однофазные нагрузки, если не превышаете номинальный ток на отдельной линии.

• Генератор ограничен своей электрической мощностью в зависимости от стороны генератора и на самом деле не имеет большого отношения к двигателю.

Общие напряжения на коммерческих генераторных установках
Однофазный

• 120
• 240
• 120/240

3 фазы
• 208
• 120/208
• 240
• 480 (наиболее распространенное напряжение для промышленных генераторов)
• 277/480
• 600 (в основном для районов Канады)
• 4160 Вольт

Требования к напряжению могут сильно различаться для разных типов оборудования (например, другие варианты напряжения включают: 220, 440, 2400, 3300, 6900, 11 500 и 13 500)

Как определить необходимое напряжение

Чтобы убедиться, что конфигурация напряжения именно такая, какая вам нужна, вам всегда следует консультироваться с электриком или подрядчиком по электрике.Они могут оценить вашу среду и определить различные нагрузки, которые потребуются вашему объекту или предприятию, а также смогут принять во внимание другие переменные, такие как напряжение, подаваемое в здание, максимальную силу тока, выходную мощность электродвигателя и многое другое. Вы также можете обратиться к нашему калькулятору мощности, чтобы узнать числовые значения. Используйте эти числа в качестве отправной точки и используйте диаграмму силы тока, которая доступна здесь и на других сайтах различных производителей в Интернете. Обязательно учитывайте следующие ключевые элементы, перечисленные ниже, чтобы помочь вам определить правильное напряжение для вашей генераторной установки:

• Требуемое напряжение, поступающее на ваш объект, или питание от сетевого трансформатора, который подается в здание.

• Максимальная сила тока, необходимая для работы вашего конкретного оборудования. Если вы не знаете эту информацию, токи генератора переменного тока (для 3-фазных генераторов переменного тока) обычно можно сопоставить с таблицей, чтобы определить размер автоматического выключателя, который потребуется вашему генератору.

• Также следует учитывать пусковой ток промышленных двигателей. Многие двигатели будут работать с определенной мощностью, но потребуют гораздо более высоких пусковых кВт. Например, вам может потребоваться 200 кВт и повышенная сила тока при запуске, даже если ваша средняя рабочая нагрузка составляет всего 90 кВт.Также хорошо оценить требования к мощности электродвигателя. Некоторые двигатели поставляются с устройством плавного пуска, которое помогает контролировать ускорение путем подачи напряжения. Некоторые промышленные двигатели предоставляют всю эту информацию на своих бирках данных.

• Частота электросети также играет роль — в большинстве США и некоторых частях Азии частота составляет 60 Гц, а в остальном мире — 50 Гц. Большинство крупных кораблей и самолетов используют специальную частоту 400 Гц. Чтобы изменить мощность в электросети на другую частоту, иногда можно использовать преобразователь частоты, но необходимо учитывать дополнительные факторы.Большинство генераторов можно преобразовать, но некоторые генераторы не будут работать должным образом или могут потребоваться дополнительные детали и работа по настройке. Проконсультируйтесь с производителем генератора для получения дополнительных сведений о подобной ситуации.

Регулировка напряжения генератора

Регулировка напряжения генераторов — это то, что наши опытные техники выполняют каждые несколько дней, чтобы удовлетворить все различные комбинации и особые электрические требования наших клиентов.Хотя напряжение можно регулировать на большинстве генераторов, ваши конкретные параметры всегда будут ограничены в зависимости от того, с какой частью генератора вы работаете.

Сам процесс изменения напряжения — это относительно техническая электрическая процедура, которая в первую очередь включает регулировку выводов на стороне генератора. В большинстве трехфазных генераторных установок мы обычно берем 10 или 12 выводов со стороны генератора и меняем конфигурацию их расположения и подключения, корректируем их маршрут к панели управления и некоторым другим местам — в зависимости от того, что мы пытаемся выполнить.Мы хорошо изолируем провода, при необходимости отрегулируем чувствительные провода, а затем при необходимости внесем дополнительные изменения. Здесь часто упоминаются такие термины, как изгиб и двойной треугольник (или зигзаг), Y-образная конфигурация и другие различные схемы подключения. Подробнее об этих условиях читайте в нашей статье о фазовых преобразованиях. На трехфазных генераторах мы можем изменить, например, 208 В на 480 В или с 480 на 240 В или почти любое количество других комбинаций и фаз, используя все напряжения, которые доступны в настоящее время (при условии, что конец генератора можно повторно подключить).

Сторона генератора — это основной компонент, который будет определять, как генератор будет реагировать на изменение фазы и / или напряжения. При правильном выполнении изменение напряжения не должно повредить или перенапрягать устройство. Многим клиентам требуется наличие двух или более напряжений системы от их резервной генераторной установки. Это могут быть электродвигатели, работающие на 480 Вольт, бытовые приборы и производственное оборудование, использующие 208 Вольт, а также меньшие нагрузки и электроинструменты на 240 Вольт. Вы можете добиться этого с помощью трехфазного генератора либо с помощью переключателя, либо с помощью двойного генератора напряжения, который уже сделан для этой цели. Однако имейте в виду, что вы не можете одновременно выводить несколько напряжений от одного генератора, вам нужно будет вручную переключить выход на каждое другое напряжение или использовать для этого трансформатор.

Есть несколько ограничений, о которых следует помнить при рассмотрении изменения напряжения. Специализированные или высоковольтные генераторы (например, 4160 или 13 500 Вольт) не очень практичны для изменения.Вы можете изменить 600 В на 480 В, но не наоборот. Кроме того, на многих трехфазных генераторах иногда бывает трудно получить доступ к определенным элементам и обойти их. Например, у них может быть гибкий кабелепровод, который обертывается, дверцы панелей, которые находятся в необычных местах, или корпуса, которые не позволяют нашим техническим специалистам легко получить доступ. Хотя почти всегда есть доступ к стволу и проводке на концах 3-фазного генератора, иногда это может быть сложно. Следует также иметь в виду, что некоторые концы генератора не могут быть повторно подключены, поэтому варианты и схемы проводки, доступные для этих типов генераторов, очень ограничены.

Еще одна распространенная вещь, которую мы делаем при изменении напряжения, — это обновляем компоненты и рассматриваем другие возможные аспекты оборудования в вашей системе, включая следующее:

Замените датчики — всякий раз, когда мы изменяем напряжение на старом генераторе, нам часто приходится заменять несколько датчики, чтобы мы могли прочитать новые уровни вывода. Одним из приятных преимуществ новой цифровой панели управления является то, что их обычно можно перепрограммировать.

Выключатели — мы регулярно заменяем выключатели на блоках в соответствии с требованиями наших заказчиков по силе тока.Прерыватель обычно прикрепляется к стороне генератора, и это важный компонент, который поможет защитить генератор, гарантируя, что вы не превысите номинальную силу тока для этого устройства. В зависимости от того, хочет ли заказчик все на одном выключателе или разделить по какой-либо конкретной причине, мы можем изменить конфигурацию на что-то другое (например, один выключатель на 1200 А или два на 600 А).

Регулятор напряжения — на большинстве генераторных установок при повторном подключении проводов к другому напряжению необходимо также тщательно отрегулировать чувствительные провода, идущие к регулятору и / или панели управления.Если это не будет сделано должным образом, вы можете сжечь доску или нанести другой ущерб. Большинство современных коммерческих генераторов теперь имеют регулятор напряжения, встроенный в панель управления, поэтому вы можете регулировать параметры напряжения оттуда, и он помогает выполнять все регулировки. Это в первую очередь хорошее достижение, но действительно делает замену платы намного более дорогостоящей из-за дополнительных функций. К старым генераторам часто присоединяется отдельное оборудование, которое выполняет те же функции. Все эти регуляторы работают для автоматического поддержания постоянного напряжения, чтобы ваше оборудование вырабатывало стабильный выходной сигнал.

Трансформатор — если он есть в вашей системе, возможно, придется перенастроить часть проводки для соответствия новому напряжению.

Автоматический переключатель резерва (ATS) — определение силы тока для этого типа переключателя также важно, потому что ATS является ключевой частью обеспечения того, чтобы вы могли автоматически переключить генераторную установку во время сбоя в электросети, а также выключить ее после питание возвращается.

Подводя итог, можно сказать, что существует множество вариантов, когда речь идет о комбинациях фаз и напряжений, конфигурациях и преобразованиях.Это может быть сложный процесс, поэтому лучше всего обратиться за помощью к профессиональному электрику или опытному технику-генератору. Однако, если у вас есть какие-либо вопросы по вопросам, затронутым в этой статье, вам нужна помощь в определении размеров генераторной установки или если вам нужна помощь в определении того, что лучше всего подходит для вашей конкретной среды, просто позвоните по телефону 800-853-2073 или свяжитесь с нами. онлайн.

Причин проблемы перенапряжения в дизельном генераторе — Статьи Блог

Причины проблемы перенапряжения в дизельном генераторе

Термины «перенапряжение» означают, что значение напряжения в энергосистеме превышает ожидаемое или расчетное значение.Каждая энергосистема имеет собственное значение напряжения, при котором система будет работать. Но если он превысит, то он разрушится, так как полупроводник превысит их номинальные характеристики.

Итак, перенапряжение — проблема как в энергосистеме, так и в дизельном генераторе. Мы сообщим вам, почему возникает проблема перенапряжения в дизельном генераторе и как ее предотвратить. Надеюсь, это вам очень поможет. Чтобы узнать о генераторе или выбрать генератор, посетите nevecorporation.com

Причины перенапряжения в дизель-генераторе

Причин перенапряжения в генераторе множество. Их,

  • Если частота вращения двигателя генератора нестабильна, то есть слишком высокая, тогда напряжение значительно возрастет.
  • Если рабочая нагрузка превышает КПД генератора, то напряжение будет нестабильным.
  • Иногда мешают компоненты регулятора напряжения. В этом случае напряжение увеличивается.
  • В дизельном генераторе циркуляция топлива может быть нестабильной, что является еще одной причиной нестабильного напряжения.
  • Если в шунтирующем реакторе дизель-генератора слишком большой зазор в активной зоне, возникает перенапряжение.
  • Из-за регулирования давления напряжение увеличивается. Однако регулирование давления происходит из-за короткого замыкания магнитного реостата.
  • Кроме того, внезапная потеря нагрузки — еще одна причина перенапряжения.

Эти причины такие же, как у газогенератора.

Причина перенапряжения в силовой / электрической системе

В основном, существует два типа перенапряжения: внешнее и внутреннее перенапряжение. Внешнее перенапряжение возникает из-за молнии и атмосферных изменений.В то время как внутреннее перенапряжение происходит из-за внутреннего рабочего состояния системы.

Внутренние перенапряжения делятся на перенапряжение промышленной частоты, рабочее перенапряжение и резонансное перенапряжение.

Нарушение изоляции: Нарушение изоляции — частая причина перенапряжения. Нарушение изоляции происходит, когда возникает проблема с заземлением проводника. Это означает, что если нет изоляции между землей и землей, происходит нарушение изоляции.Потому что один конец проводника должен быть заземлен, чтобы ток мог идти вниз.

Резонансы: , если индуктивное сопротивление и емкостное сопротивление в энергосистеме равны, тогда возникают резонансы, и резонанс является хорошей причиной для перенапряжения. Конденсатор системы и электрическая индукционная петля образуют резонансную петлю, которая вызывает высокое перенапряжение, имеет сильные удары и длительность.

Скачки в энергосистеме: Перенапряжения случаются также из-за плохой регулировки источника питания неравномерно.Это серьезно повредит электронный компонент.

Молния: существует множество внутренних проблем, которые являются причиной перенапряжения. Однако молния является внешней причиной перенапряжения. Молния вызывает скачки перенапряжения наивысшей величины и наносит серьезный вред системе. Таким образом, каждая энергосистема должна быть защищена устройством защиты от напряжения.

Заземление дуги: в трехфазной системе электроснабжения, если возникает спорадическая дуга при проводе линии к земле, возникает дугообразное заземление.Таким образом, изменения токовой нагрузки и напряжения вызывают короткие живые колебания или перенапряжение, что приводит к серьезной проблеме, такой как выход из строя системы или оборудования, подключенного к системе.

Итак, это все о причине перенапряжения дизель-генератора, а также энергосистемы. Надеюсь, эта статья окажется для вас полезной. Вот статья по теме, как подключить генератор к дому без переключателя.

Как проверить AVR с помощью мультиметра

Как проверить Avr с помощью мультиметра

Как проверить генератор AVR

Вы можете выполнить простой тест, пока АРН все еще подключен к генератору переменного тока.Оберните ремень вверх и вниз и посмотрите, что произойдет с генератором. Вы также можете проверить все АРН на динамометрическом стенде с регулируемым выходным трансформатором (Viac) и тестовой нагрузкой, представляющей сопротивление поля генератора.

Вы здесь тестируете регулятор напряжения генератора с помощью мультиметра?

Для проверки автомобильного регулятора напряжения вам понадобится мультиметр, который будет измерять напряжение на аккумуляторной батарее. Как только у вас будет один, закрепите зажимы мультиметра на автомобильном аккумуляторе. Затем установите мультиметр на напряжение и найдите значение чуть выше 12 вольт.

Возникает вопрос: что произойдет, если AVR выйдет из строя?

Если АРН выходит из строя, срабатывает защита, называемая «Защита от сбоев в поле», которая отключает генератор. Если сбои поля связаны с пониженным напряжением, которое могло произойти из-за серьезной неисправности в непосредственной близости от генератора, и АРН не подает напряжение, генератор будет немедленно выключен.

Я также спросил, почему генератор отключает мое высокое напряжение?

Если генератор выдает слишком большое напряжение, это обычно происходит из-за слишком быстрой работы двигателя.Если что-то глохнет или тянет, двигатель может вращаться слишком быстро.

Почему генератор вырабатывает у меня низкое напряжение?

Конденсатор. Конденсатор выполняет две функции: помимо управляющего напряжения он также индуцирует напряжение в роторе. Низкая емкость приведет к низкому показанию напряжения на генераторе, потому что создаваемый ток возникает из-за остаточного магнетизма ротора (обычно около 25 В). В противном случае потребуется замена конденсатора.

Как повторно намагнитить генератор?

Ток заставляет обмотки возбуждения в генераторе вспыхивать и снова намагничивать их.Остановите двигатель генератора, если он работает. Подключите дрель к розетке генератора. Запустите генератор и дайте ему прогреться. Попросите второго человека подержать аккумуляторную дрель, пока вы держите дрель.

Что вызывает пониженное напряжение в генераторе?

Низкое напряжение на дизельном генераторе влияет на использование генераторных установок, что является одной из самых распространенных ошибок. 1. Нестабильная частота вращения двигателя вызывает нестабильное напряжение на генераторе. Плохая циркуляция от топливопровода к генератору вызывает нестабильную скорость двигателя, что вызывает нестабильное напряжение.

Почему генератор должен перестать работать?

Самая распространенная причина, по которой портативные генераторы не могут производить электричество, связана с потерей остаточного магнетизма. Генераторы работают, перемещая электрические проводники через магнитное поле. В вашем генераторе нет магнитов. Если оставшийся магнетизм потерян, генератор не будет вырабатывать электричество при запуске.

Что такое АРН в генераторе?

Автоматический регулятор напряжения (АРН) — это электронное устройство, которое автоматически поддерживает выходное напряжение генератора на определенном уровне при различных нагрузках и рабочих температурах.В таких машинах, когда генератор нагружен, напряжение на клеммах падает из-за внутреннего сопротивления.

Как отремонтировать бесщеточный генератор?

Устранение неисправностей бесщеточных генераторов Якоря Найдите якорь в бесщеточном генераторе. Убедитесь, что якорь вращается при запуске двигателя. Держите магнит возле брони и посмотрите, притягивается ли магнит. Подключите вольтметр к красным (положительным) клеммам постоянного тока, подключенным к красному, а черный (отрицательный) к черному.

Какие симптомы неисправности регулятора напряжения?

Признаки неисправного или неисправного регулятора напряжения прибора, затемнение или мерцание дисплеев. Один из первых симптомов неисправности регулятора напряжения — слабые или мерцающие счетчики. Неточные или неправильные показания. Еще один признак неисправности регулятора напряжения — неточные или ошибочные показания регулятора напряжения. Панель приборов непригодна для использования.

Можете ли вы установить неправильный регулятор напряжения?

Вы по-прежнему можете завести автомобиль, но потеряете много информации, например о скорости, с которой вы едете, из-за того, что не работает спидометр. По этой причине лучше не водить машину до замены регулятора напряжения.

Можете ли вы настроить регулятор напряжения?

Если напряжение, при котором дисплей становится стабильным, выходит за эти пределы, отрегулируйте регулятор, повернув регулировочный винт на четверть оборота по часовой стрелке для увеличения напряжения или против часовой стрелки для его уменьшения. Регулировочный винт расположен на задней панели контроллера перед межсетевым экраном.

Как проверить Avr с помощью мультиметра

Почему мой генератор работает, но не производит электричество?

Потеря производства генераторов? Генераторы

— это большие, сложные, генерирующие энергию машины, на которые мы в значительной степени полагаемся, чтобы поддерживать работоспособность мира, когда происходит потеря электроэнергии от электросети . Но что нам делать, если наш генератор перестанет производить эту мощность?

Один из наиболее часто задаваемых вопросов об устранении неполадок с резервными генераторами:

«Почему мой генератор работает, но не производит электричество?»

Мы попросили наших технических специалистов поделиться опытом по этому вопросу, и вот что они сказали.

Потеря остаточного магнетизма (наиболее частая)

Генераторы работают, перемещая электрические проводники через самосозданное магнитное поле.Однако в генераторах нет магнитов. Упомянутое магнитное поле создается путем преобразования части выходного напряжения генератора в постоянный ток и подачи в катушку для создания электромагнита.

Генераторы запускаются за счет так называемого остаточного магнетизма. Это небольшое количество магнетизма, оставшееся от магнитного поля, которое было создано при последней работе генератора. Этого небольшого остатка магнетизма достаточно, чтобы произвести небольшое количество электричества. Это небольшое количество используется для создания электромагнита. Когда двигатель начинает вращать этот электромагнит, перемещая свое электрическое поле через обмотки статора, ваш генератор будет производить больше мощности. Однако, если остаточный магнетизм потерян, ваш генератор не будет производить мощность при запуске.

Потеря остаточного магнетизма может быть вызвана тем, что генератор не используется какое-то время, имеется подключенная нагрузка, когда генератор выключен, генератор работает слишком долго без нагрузки, или, если ваш генератор новый, он мог иметь потеряли остаточный магнетизм из-за вибрации при транспортировке на большие расстояния.

Вы можете бороться с потерей остаточного магнетизма, всегда используя генератор с нагрузкой и отключая эту нагрузку перед выключением генератора. Есть способы восстановить остаточный магнетизм, если он потерян, но они не рассматриваются в этой статье.

Плохое соединение

Чтобы исправить плохие соединения, очистите все порты от любых частиц, мусора или засоров и убедитесь, что все соединения герметичны. Это важный шаг в , повышающий надежность вашего генератора.

Ошибка или блокировка проводки цепи возбуждения

Если проблема заключается в ошибке проводки цепи, определите ошибку и исправьте ее.

Если цепь возбуждения заблокирована, используйте мультиметр, чтобы найти заблокированную обмотку возбуждения и повторно подключить ее. В случае отказа, вызванного просто плохим контактом, вы можете отполировать поверхностный оксидный слой до гладкости, тогда ослабленная соединительная гайка и болт должны надежно соединиться.

Выключатель срабатывания

Найдите причину срабатывания прерывателя и устраните ее перед повторным запуском генератора.

Обрыв или заземление обмотки возбуждения генератора

С помощью омметра на 500 В проверьте изоляцию заземления обмотки возбуждения, найдите точку заземления и с помощью мультиметра найдите сломанную обмотку и восстановите ее.

Изношенные щетки

Это простое решение: просто замените щетки.

Неисправный выключатель

Снимите свечу зажигания, чтобы предотвратить случайный запуск. Затем удалите все винты, удерживающие корпус розетки на месте.Отсоедините жгут питания, откройте крышку корпуса розетки и обратите внимание на ориентацию проводов на прерывателе, который вы заменяете. Используя отвертку с плоской головкой, нажмите на выступы, чтобы освободить прерыватель, снимите защитную крышку прерывателя со старой. Наконец, защелкните новый прерыватель и снова подсоедините провода. Повторите предыдущие шаги, чтобы собрать все вместе.

Неисправный АРН (автоматический регулятор напряжения)

Выньте вилку свечи зажигания из розетки, чтобы предотвратить случайный запуск.Выкрутите болты или винты, удерживающие крышку генератора на месте, отсоедините два лопаточных соединительных провода от узла щетки (сделайте снимок, чтобы помочь вам запомнить, что и куда идет). Выкрутите винты, удерживающие AVR на месте, отсоедините быстроразъемный соединитель, подключите новый AVR к быстродействующему разъему и выполните действия в обратном порядке для повторной сборки.

Неисправный конденсатор

Снимите конденсатор с генератора и разрядите оставшийся заряд.Снимите показания конденсатора с помощью мультиметра. Показание должно составлять +/- 5 мкФ от указанного номинала, напечатанного на стороне конденсатора. В противном случае его следует заменить.


Возникли проблемы с генератором? Мы можем помочь!

Позвоните 800-595-5315 или свяжитесь с нашими опытными техническими специалистами здесь:

Прочие статьи

Ведущий техник по генераторам

Окончил Государственный университет Айдахо по специальности «Дизель для тяжелых условий эксплуатации и местная электроэнергетика».Дэмиен — мастер мастеринга и работал над всем, что связано с мотором, с шести лет.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
