Собираем усилитель 500 Вт на транзисторах навесным монтажом

Каждый радиолюбитель хоть раз в жизни должен собрать усилитель мощности звуковой частоты. В этом примере как раз представлен такой образец мощность 500 Вт. Собирается эта модель быстро, буквально за 1 час. Класс усилителя — АВ, аналоговый на биполярных транзисторах. Схема построена по классическому принципу. Выходной транзистор составной, состоит из 5 штук на каждое плечо.
Применение во входном каскаде операционного усилителя с отрицательной обратной связью позволило свисти к минимуму линейные искажения.

Понадобится

Транзисторы мощности и операционный усилитель:

Остальные компоненты:

SC 2SC2073 Транзисторы х 2.
S 2SA940 Транзисторы х 2.
3 0,33 / 5 Вт резисторы х 10.
4.7 / 1W резисторы x 10.
резисторы 10/2 Вт x 2.
резисторы 100/1 Вт х 6.
резисторы 330/1 Вт х 2.
10 резисторов х 1.
100 резисторов х 1.
1K резисторы х 1.
5K6 резисторов х 2.
резисторы 10К х 2.
47К резисторов х 1.
резисторы 100К х 1.
33P конденсаторы х 1.
конденсаторы 220P x 4.
680P конденсаторы х 1.
0.1 мкФ конденсаторы х 1.
10 мкФ / 50 В конденсаторы х 2.
100 мкФ / 25 В конденсаторы х 3.
10.000 мкФ / 80 В конденсаторы х 2 или х 4.
Диод 4148 х 2.
Диодный мост 35A X 1.
Стабилитрон 15V X 2.
Катушка 16 витков (медная проволока диаметром 1,5мм).
50 К Потенциометры х 1.
Слюдяная изоляция транзисторов x 10.
Алюминиевый радиатор х 1.
Трансформатор 45 — 50 В переменного тока 2 x 30A.

Схема

Питание двуполярное — 70 Вольт.

Как сделать мощный усилитель

В радиаторе сверлим отверстия под транзисторы и нарезаем в них резьбу.

Теплопроводящей пастой смазываем слюдяные прокладки с обеих сторон и раскладываем на места, где будут крепиться транзисторы.

Устанавливаем транзисторы. 5 штук одной структы на одной стороне, другой на противоположной.

Снизу под контактами изолируем радиатор клейкой лентой.

Соединяем коллекторы по каждой стороне.

Подпаиваем к базам согласующие резисторы.

Припаиваем к эмиттерам согласующие пятиваттные резисторы и присоединяем их к общему проводнику.

Из катушки 16 витков проводом 1,5 мм и резистора соберем буферную цепь и подключим ее к выходу усилителя.

Далее припаиваем управляющие транзисторы и цепи коррекции согласно схемы.

Обязательно не забудем включить в схему ВЧ конденсаторы, которые не дадут усилителю возбуждения на высоких частотах.

В дело идет операционный усилитель.

Вполне можно использовать любой другой. Далее сажаем переменный резистор на супер клей.

Продолжаем собирать схему.

Запаиваем снабберную цепь в конце.

К выходу усилителя припаиваем провода с разъемами.

Усилитель готов. Переходим к сборке блока питания. Он имеет самую что нинаесть классическую схему из диодного моста и пары мощных конденсаторов.

Трансформатор выполнен на тороидальном сердечнике.

Подключаем к усилителю динамическую готовку.

Все работает отлично. Если все собранно правильно и из исправных компонентов, то усилок в настройке не нуждается.
Перед подключение динамика следует замерить напряжение средней точки. Оно должно быть равным половине питания.

Динамик на 200 Вт. Мощности хватает с запасом, что не удается даже прибавить потенциометр на 1/3, так как диффузор начинает сильно трястись. Использование мощной акустической системы решает эти проблемы.

Смотрите видео

Любой усилитель звука своими руками ⋆ diodov. net

Рассмотрим, как сделать любой усилитель звука своими руками на примере микросхемы TEA2025B.

Первым делам следует понимать, что усиление любого сигнала, в том числе и сигнала звуковой частоты, происходит за счет мощности источника питания. В качестве источника питания чаще всего применяют батарейки, они же гальванические элементы, аккумуляторы, блок питания постоянного тока.

Блок питания для усилителя звука

К блокам питания, предназначенных для работы в усилителях мощности звуковой частоты (УМЗЧ), предъявляют особые требования. И чем выше класс усилителя звука, тем выше эти требования. Важнейшие из них – это минимум пульсаций и различного рода электромагнитных излучений. По этой причине в аудиотехнике даже низкого класса применяются исключительно трансформаторные блоки питания. Импульсным блокам питания (ИБП) в аудиотехнике не место.

ИБП в процессе работы создают широкий спектр электромагнитных излучений, которые пагубно сказываются на качестве звука. Это объясняется работой полупроводниковых приборов в ключевом режиме. Вследствие чего возникают импульсы тока. Которые в конечном итоге распространяются в виде электромагнитных излучений и пульсаций. По этой причине ИБП подлежат обязательному экранированию.

Для сглаживания пульсаций выпрямленного тока в трансформаторных (линейных) блоках питания применяются электролитические конденсаторы большой емкости. Более того, для БП усилителей звука рекомендуется применять специальные конденсаторы. Однако влияние их на улучшение качества звука до сих пор остается спорным. Но стоимость таких конденсаторов явно превышает стоимость «обычных» конденсаторов.

Ключевым элементом большинства усилителей звука является операционный усилитель ОУ. ОУ зачастую питаются двухполярным напряжением, хотя могут получать питания и от однополярного источника. Но все же мощные усилители питаются, как правило, от двухполярних источников тока.

Стерео усилитель звука своими руками

И так, чтобы сделать усилитель звука достаточно понимать следующее. Любой УМЗЧ имеет как минимум один вход, один выход и два вывода для подключения питания.

Поскольку мы будем собирать стерео усилитель звука на микросхеме TEA2025B, то будет использоваться два входа. Каждый вход на отдельный канал. А соответственно будут использоваться два выхода для подключения двух динамиков: левого и правого.

Теперь мы можем сделать следующий вывод. Любая микросхема стерео усилителя звука должна иметь минимум шесть выводов. Два входа, два выхода, два питания. Как правило, микросхемы подобного типа имеют больше выводов. К ним подпаиваются дополнительные элементы: конденсаторы, резисторы, которые в народе называют “обвязкой” или “рассыпухой”.

Усилитель звука на *TEA2025***B

TEA2025B питается в широком диапазоне однополярного напряжения: 3…15 В. Выходная мощность в режиме стерео 2 по 2,3 Вт. Нагрузкой являются два динамика, сопротивлением звуковой катушки 4 Ом. Также на микросхему можно подавать и моно сигнал. Тогда нагрузкой будет служить один динамик.

Важно!!! Приучите себя проверять схемы, найденные в интернете, с типовыми схемами включения, приведенными в даташите соответствующей микросхемы. Очень часто встречают ошибки. Поэтому не лишним будет заглянуть в первоисточник. Поскольку производители микросхем в технической документации ошибок не допускают, в отличие от сайтов радиолюбителей.

Мы будем делать стерео усилитель.

Прежде всего, для подключения к выходу звуковой карты компьютера или смартфона или просто к аудиовыходу другого устройства, например приемника или тюнера, нам понадобится аудио штекер.

Аудио штекеры бывают для моно сигнала (однопиновый), стереосигнала (2-х пиновый), стерео с микрофоном (4-х пиновый). В нашем случае необходимо использовать аудио штекер 2-х пиновый и без микрофона.

Один пин – это левый канал. Второй пин – правый канал. Третий контакт – это общий провод для двух каналов.

Во избежание ошибки, место пайки проводов проще всего прозвонить с соответствующими пинами.

И так, штекер готов, но пока что мы его никуда не припаиваем.

Также нам понадобятся два самых простых, но одинаковых по характеристикам динамика. Вполне подойдут динамики, мощность по 3 Вт, сопротивлением звуковой катушки 4 Ом.

Обратите внимание, динамики также имеют полярность, которая обозначает начало и конец звуковой катушки. В дальнейшем нам ее также необходимо придерживаться.

Следующий обязательный компонент любого усилителя звука – это блок питания. Подойдет блок питания на 9 В или 12 В, мощностью от 9 Вт. Чтобы узнать, как сделать такой блок питания, перейдите по ссылке.

Я буду применять блок питания с регулировкой выходного напряжения, который я показывал, как сделать в своем курсе для начинающих электронщиков.

Собираем усилитель звука на *TEA2025***B

Теперь, когда все дополнительные элементы собраны, мы можем сосредоточить внимание на микросхеме TEA2025B.

Посмотрев внимательней на схему, мы обнаружим один положительный момент. Шесть электролитических конденсаторов имеют одинаковый номинал – 100 мкФ. Это замечательно, ведь часто во многих микросхемах «обвязка» состоит из радиодеталей разного номинала, что создает некоторое неудобство.

Обратите внимание, хотя микросхема и рассчитана на питания максимум 12 В, но электролитические конденсаторы следует применять с напряжением не менее 25 В.

Для регулировки уровня громкости одновременно обоих каналов применяют сдвоенный переменный резистор с логарифмической зависимостью. Тогда постоянные резисторы, которые приведены на фото выше — не нужны.

С разводкой печатной платы я не заморачивался и сделал ее по-быстрому в программе Sprint Layout. Если Вам не лень сделать более качественную разводку с нуля, то можете поделиться ей с остальными начинающими электронщиками. Выслать ее можно на мою почту, а я приложу ее к данной статье. Думаю, все скажут спасибо.

Теперь осталось сделать самое приятно – впаять все радиодетали в печатную плату и подключить выводы штекера и динамиков.

Я надеюсь, теперь вы сможете сделать любой усилитель своими руками.

Скачать разводку платы TEA2025B_

Еще статьи по данной теме

USB усилитель звука для наушников своими руками ⋆ diodov.net

Рассмотрим, как сделать USB усилитель звука для наушников своими руками из самых доступных радиоэлементов. Наибольшую популярность среди усилителей звука для наушников получила микросхема TDA7050 компании Philips.

Микросхема TDA7050 была разработана для портативных мини радио, плееров и т. п. Имеет две схемы включения: мостовая и стерео. При мостовой схеме включения происходит усиление одного канала на одно «ухо». Поэтому для наушников необходимо применять две микросхемы, включенные по мостовой схеме. При этом мощность каждого канала будет очень значительной для наушников и составляет 140 мВт при сопротивлении наушника 32 Ом и питающем напряжении 3 В.

Однако практика показывает, что такая мощность в преобладающем большинстве случаев не потребуется. Поэтому применяется стерео схема USB усилителя звука для наушников. Здесь потребуется лишь одна микросхема TDA7050. Если питать микросхему от 3 В, на пример от двух батареек, то выходная мощность каждого канала равна 35 мВт, а при 4,5 В – 75 мВт.

Схема USB усилителя звука для наушников

Схема USB усилителя для наушников довольно проста и имеет минимальное количество радиоэлементов в обвязке. Напряжение питания микросхемы TDA7050 находится в диапазоне 1,6 В…6 В. Поэтому ее можно питать непосредственно от USB порта, имеющего стандартное напряжение 5 В.

Для регулировки величины входного сигнала и соответственно громкости звука в наушниках применяется сдвоенный переменный резистор с логарифмической характеристикой сопротивлением 20 кОм.

Однако, на мой взгляд, лучшим решение будет установить стабилизатор напряжения с минимальным падением напряжения. Таким интегральным стабилизатор напряжения может послужить микросхема MCP1702. Она имеет достаточно низкое падение напряжения по сравнению с аналогами и составляет 0,65 В. На выходе ее 3,3 В. Поэтому для стабильной работы MCP1702 достаточно подать на ее вход 4 В.

Для сглаживания различного рода пульсаций тока на входе и выходе MCP1702 установлены конденсаторы. Максимум на стабилизатор можно подавать 13,2 В. Таким образом, применяя стабилизатор напряжения, USB усилитель звука для наушников можно питать в широком диапазоне напряжения: от 4 В до 13,2 В. Или даже от одной батарейки, если подключиться к TDA7050 после стабилизатора.

Разводку печатной платы и документацию на микросхемы можно скачать здесь

Если Вы только начинающий радиолюбитель, то рекомендую ознакомиться со статьей, как сделать любой усилитель звука.

Теперь, я надеюсь, Вы сможете собрать любой USB усилитель звука для наушников своими руками.

Еще статьи по данной теме

Усилитель звука своими руками — практическое руководство как из чего сделать усилитель звука

Для того чтобы подключить к устройству типа ноутбука или проигрывателя несколько колонок, и при этом не потерять качество сигнала, нужен простой усилитель звука. Обладая желанием и некоторыми знаниями, можно изготовить его самостоятельно.

Для этого нежно немного понимать специфику работы с печатными платами и придерживаться четких рекомендаций. Данная статья рассказывает о том, как сделать усилитель звука своими руками.

Содержимое обзора:

Особенности
Для того, чтобы конечное устройство не занимало много места, потребуется следующее:
Печатная плата.
Паяльник.
Провода.
При желании можно все соединить при помощи одних проводов. Однако такая схема усилителя звука будет неудобной в эксплуатации и громоздкой. Ее используют в случаях, когда нужно протестировать один конкретный узел.
При сборке небольшого усилителя звука в домашних условиях для наушников или небольших колонок можно сэкономить достаточно средств, но такое устройство будет иметь ряд ограничений, таких как невысокое пороговое значение максимальной громкости и сильный нагрев отдельных деталей. Для того чтобы избавиться от последнего нужно подсоединить к устройству радиаторную пластину.

Удобство использования такой схемы заключается в маленьком потреблении электроэнергии и небольшом напряжении, которой нужно для его работы. Так большинство таких устройств потребляет не более 3 В, благодаря чему его можно использовать в автомобиле.
На ноутбук
Для того, чтобы усилить звуковой сигнал необходимо приобрести следующие комплектующие:
Конденсатор н/п 0,1 мкФ 2шт
Конденсатор п 100,220, 470 мкФ по 1 шт.
Постоянный резистор 10, 4,7 Ом по 1 шт.
Выключатель.
Разъем на колонку.
Существует множество схем сборки, которые, по сути, ничем не отличаются. Их можно скачать из интернета. После того, как все будет соединено, необходимо изготовить надежный корпус, в котором буду отверстия для охлаждения радиатора.

Наушники
Не особо мощный усилитель звука своими руками, который можно использовать для качественного воспроизведения музыки в наушниках. Ключевым качеством, на которое нужно обращать свое внимание, это электропотребление. Для того, чтобы устройство работало от обычных пальчиковых батареек лучше выбрать микросхему типа TDA 2822. Также вам понадобятся:
Конденсатор на 100 мкФ 4 штуки.
Медный провод 0,4 м.
Гнездо для наушников.
Если усилитель будет помещен в герметичный корпус, нужно организовать систему отвода тепла. Для этого подойдет радиаторная решетка, также рекомендуется сделать небольшие отверстия.
Собрав и подключив данное устройство можно не только усилить звук, но и улучшить его качество. Также оно подойдет для плеера или планшета.

Сабвуфер
Для того, чтобы наполнить квартиру качественными басами достаточно собрать низкочастотный усилитель по схеме TDA 7294. Придерживаясь схемы, нужно соединить все комплектующие между собой на печатной плате. Данное устройство позволит использовать до 0,1 кВатта на выходе.
Правила сборки
Перед тем, как собрать усилитель звуковых волн нужно ознакомиться с основными правилами. Их несоблюдение может быть чревато не только отсутствием плодов работы, но и возможностью возгорания устройства.
На что нужно обращать внимание:
Печатная плата, на которой будут расположены комплектующие, должна быть в хорошем состоянии.
Всю конструкцию нужно поместить в надежный металлический или пластиковый корпус, который можно заказать у мастера или изготовить самостоятельно.
Необходимо устанавливать все элементы согласно заранее заготовленной схеме.
Припаивать провода и комплектующие нужно так, чтобы припой не соединял два элемента.
Радиатор не должен кататься отдельных элементов и корпуса. Он должен быть так закреплен, чтобы касаться только микросхемы.
Ламповые устройства
Очень стильно смотрятся ламповые усилители звука. Они способны работать как со старыми магнитофонами, так и с современной техникой. Однако, найти комплектующие для сборки бывает довольно сложно.

Усилитель из транзисторов
Достоинством данных усилителей является их простота и отсутствие многокомпонентных сложных схем. Если для изготовления использовать германиевые транзисторы, то можно их свободно встраивать в любую звуковую технику.
Однако они также обладают существенными недостатками. Например, конечное устройство будет иметь довольно большие габариты. Или качество звука будет приемлемым только при грамотной настройке, так как будет наблюдаться прямая зависимость от «Фона».
Для сборки понадобится экранированный кабель или дополнительное устройство для подавления шумов и помех.
Заключение
Собрать усилитель звука самостоятельно не сложно. Для этого нужно лишь разбираться в принципиальных электрических схемах, и найти необходимый для себя вариант соединения комплектующих в интернете. Все остальные детали можно свободно приобрести на рынке.
Фото усилителя звука своими руками
<noscript><img src='/800/600/https/tochkavis.ru/images/detailed/2/full_nm2042-nm0103-nm0605.jpg' /></noscript> youtube.com/embed/ZuL9NzUW2lY?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Также рекомендуем просмотреть:
Усилитель сигнала своими руками | Инструкция по изготовлению простых моделей для различных типов сигналов
Усилитель сигнала – это приспособление, предназначенное, чтобы улучшить сотовую связь в местах, где исходный сигнал ненадёжен. Устройство заводского изготовления обойдётся дорого. Поэтому, если у вас имеются навыки в радиотехнике, лучше смастерить конструкцию самим.
Как сделать усилитель сигнала ТВ или телефона своими руками? Об этом ниже.
Содержимое обзора:
Антенны для усиления сигнала
Это простейшие приспособления для увеличения качества приёма телефонных звонков, сигналов ТВ и Интернета.
Выделяют следующие виды усилителей fm сигнала:
Внешние. Для них характерна установка на крыше дома. Кроме того, такие устройства отличает способность обеспечивать покрытие на объектах значительных габаритов. Антенна принимает сигнал от базовой станции и передаёт его через кабель к усилителю, который обеспечивает качество связи.
Внутренние. Их устанавливают внутри помещения.

Усилители сигнала для телефона делят на:
Пассивные. Электропитание данным конструкциям не нужно. Это, в первую очередь, кабель, антенна, делитель. Они работают автономно. Минус – малый радиус покрытия.
Активные. Их необходимо подсоединять к источнику электроэнергии. К этой группе относятся репитеры, разъёмы и ретрансляторы.
Конструкционные особенности системы усиления сигнала
Чтобы связь в труднодоступных для приёма сигнала местах была надёжной, нужно позаботиться об усиливающих его устройствах. Как улучшить Интернет сигнал и сотовую связь в целом? В помощь специальные приборы – усилители.
Классическая конструкция состоит из:
репитера;
антенн внешнего и внутреннего типа;
разветвителя кабеля;
N-разъёмов;
коаксиального кабеля.
Каждая система должна рассчитываться индивидуально, в зависимости от того, для какого объекта предназначена. Поэтому число внутренних антенн и репитеров может быть разным.

Идеальный вариант любого типа усилителя, в том числе усилителя wi-fi сигнала – устройство, в котором кабель имеет минимальную длину, так связь будет более качественной.
Принцип работы репитера
Репитер можно отнести к ретрансляторам. Он служит для обработки поступивших сигналов и направления их на базовую станцию в случае исходящего звонка. При осуществлении связи с абонентом устройство выполняет ту же задачу.
Преимущества самодельного усилителя
Без применения подобного прибора нельзя в той местности, где довольно часты перебои со связью. Достоинства приспособления:
Усиление сигнала.
Устранение помех.
Улучшение чёткости.
Уменьшение излучения.
Увеличение времени службы телефонной аккумуляторной батареи.
Мастерим усилитель сами
Если вы решили заняться изготовлением усилителя сотовой связи своими руками, то вам нужно подготовить:
кусок проволоки длиной 0,4 м;
соединительный блок;
кабель длиной 10 м;
крепёжные элементы;
полимерную трубу длиной 0,2 м;
пластик и изоленту.

Последовательность действий:
Согните проволоку, так, чтобы в результате у вас получился ромб. Концы уберите внутрь и подсоедините к ним блок таким образом, чтобы в дальнейшем была возможность осуществить подключение.
После окончания сборки антенны подключите кабель. Установите конструкцию на кровле здания по направлению к вышке базовой станции.
Подсоедините второй конец кабеля к пластиковой пластине. Можете начинать тестировать.
Тонкости монтажа репитера
Чтобы наслаждаться качественным сигналом, устройство должно быть не только правильно собрано, но и установлено. Работоспособность данного прибора зависит от его месторасположения.
Вследствие этого, перед тем, как заняться монтажом, нужно проверить уровень сигнала. Сделать это можно, совершив звонок с места предполагаемой установки конструкции. Другой вариант – воспользоваться специальным гаджетом.
Помните, прикреплять усилитель необходимо на расстоянии метра от батарей отопления. Затем, после того, как вы определитесь с местом монтажа, можно начинать прокладывать кабель. Перед включением устройства нужно проверить целостность разъёмов и их чистоту.

Запрещается пользоваться аппаратом, если он не подключён к внешней антенне. Есть ограничение и по температуре – репитер можно устанавливать исключительно внутри отапливаемого помещения.
В заключение отметим, что смастерить усилитель сотовой связи самим – вполне реально Главное, иметь свободное время и желание.
Фото усилителя сигнала своими руками
<noscript><img src='/800/600/https/remontu.com.ua/wp-content/uploads/2016/02/55733b22a35ef03c365f66a5c021ee6b.jpg' /></noscript> youtube.com/embed/vP0mCh6TuWs?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>

Также рекомендуем просмотреть:
Транзисторный усилитель класса А своими руками / Хабр
На Хабре уже были публикации о DIY-ламповых усилителях, которые было очень интересно читать. Спору нет, звук у них чудесный, но для повседневного использования проще использовать устройство на транзисторах. Транзисторы удобнее, поскольку не требуют прогрева перед работой и долговечнее. Да и не каждый рискнёт начинать ламповую сагу с анодными потенциалами под 400 В, а трансформаторы под транзисторные пару десятков вольт намного безопаснее и просто доступнее.
В качестве схемы для воспроизведения я выбрал схему от John Linsley Hood 1969 года, взяв авторские параметры в расчёте на импеданс своих колонок 8 Ом.
Классическая схема от британского инженера, опубликованная почти 50 лет назад, до сих пор является одной из самых воспроизводимых и собирает о себе исключительно положительные отзывы. Этому есть множество объяснений:
— минимальное количество элементов упрощает монтаж. Также считается, что чем проще конструкция, тем лучше звук;
— несмотря на то, что выходных транзисторов два, их не надо перебирать в комплементарные пары;
— выходных 10 Ватт с запасом хватает для обычных человеческих жилищ, а входная чувствительность 0.5-1 Вольт очень хорошо согласуется с выходом большинства звуковых карт или проигрывателей;
— класс А — он и в Африке класс А, если мы говорим о хорошем звучании. О сравнении с другими классами будет чуть ниже.

Внутренний дизайн

Усилитель начинается с питания. Разделение двух каналов для стерео правильнее всего вести уже с двух разных трансформаторов, но я ограничился одним трансформатором с двумя вторичными обмотками. После этих обмоток каждый канал существует сам по себе, поэтому надо не забывать умножать на два всё упомянутое снизу. На макетке делаем мосты на диодах Шоттки для выпрямителя.
Можно и на обычных диодах или даже готовых мостах, но тогда их необходимо шунтировать конденсаторами, да и падение напряжения на них больше. После мостов идут CRC-фильтры из двух конденсаторов по 33000 мкф и между ними резистор 0.75 Ом. Если взять меньше и ёмкость, и резистор, то CRC-фильтр станет дешевле и меньше греться, но увеличатся пульсации, что не комильфо. Данные параметры, имхо, являются разумными с точки зрения цена-эффект. Резистор в фильтр нужен мощный цементный, при токе покоя до 2А он будет рассеивать 3 Вт тепла, поэтому лучше взять с запасом на 5-10 Вт. Остальным резисторам в схеме мощности 2 Вт будет вполне достаточно.

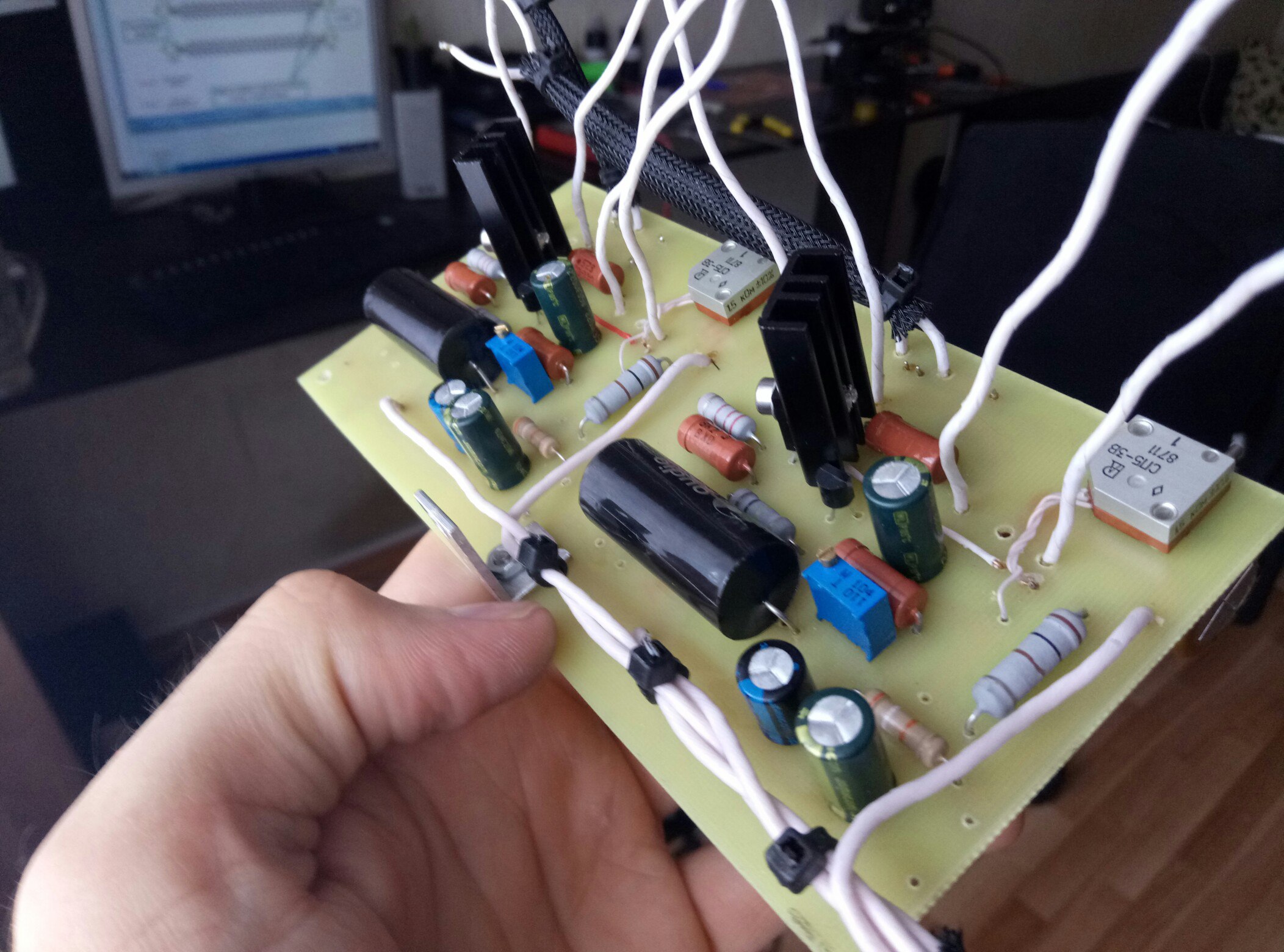

Далее переходим к самой плате усилителя. В интернет-магазинах продаётся куча готовых китов, однако не меньше и жалоб на качество китайских компонентов или безграмотных разводок на платах. Поэтому лучше самому, под свою же «рассыпуху». Я сделал оба канала на единой макетке, чтобы потом прикрепить её ко дну корпуса. Запуск с тестовыми элементами:
Всё, кроме выходных транзисторов Tr1/Tr2, находится на самой плате. Выходные транзисторы монтируются на радиаторах, об этом чуть ниже. К авторской схеме из оригинальной статьи нужно сделать такие ремарки:
— не всё нужно сразу впаивать намертво. Резисторы R1, R2 и R6 лучше сначала поставить подстроечными, после всех регулировок выпаять, измерить их сопротивление и припаять окончательные постоянные резисторы с аналогичным сопротивлением. Настройка сводится к следующим операциям. Сначала с помощью R6 выставляется, чтобы напряжение между X и нулём было ровно половиной от напряжения +V и нулём. В одном из каналов мне не хватило 100 кОм, так что лучше брать эти подстроечники с запасом. Затем с помощью R1 и R2 (сохраняя их примерное соотношение!) выставляется ток покоя – ставим тестер на измерение постоянного тока и измеряем этот самый ток в точке входа плюса питания. Мне пришлось ощутимо снизить сопротивление обоих резисторов для получения нужного тока покоя. Ток покоя усилителя в классе А максимальный и по сути, в отсутствие входного сигнала, весь уходит в тепловую энергию. Для 8-омных колонок этот ток, по рекомендации автора, должен быть 1.2 А при напряжении 27 Вольт, что означает 32.4 Ватта тепла на каждый канал. Поскольку выставление тока может занять несколько минут, то выходные транзисторы должны быть уже на охлаждающих радиаторах, иначе они быстро перегреются и умрут. Ибо греются в основном они.
— не исключено, что в порядке эксперимента захочется сравнить звучание разных транзисторов, поэтому для них тоже можно оставить возможность удобной замены. Я попробовал на входе 2N3906, КТ361 и BC557C, была небольшая разница в пользу последнего. В предвыходных пробовались КТ630, BD139 и КТ801, остановился на импортных. Хотя все вышеперечисленные транзисторы очень хороши, и разница может быть скорее субъективной. На выходе я поставил сразу 2N3055 (ST Microelectronics), поскольку они нравятся многим.
— при регулировке и занижении сопротивления усилителя может вырасти частота среза НЧ, поэтому для конденсатора на входе лучше использовать не 0.5 мкф, а 1 или даже 2 мкф в полимерной плёнке. По Сети ещё гуляет русская картинка-схема «Ультралинейный усилитель класса А», где этот конденсатор вообще предложен как 0.1 мкф, что чревато срезом всех басов под 90 Гц:
— пишут, что эта схема не склонна к самовозбуждению, но на всякий случай между точкой Х и землёй ставится цепь Цобеля: R 10 Ом + С 0.1 мкф.
— предохранители, их можно и нужно ставить как на трансформатор, так и на силовой вход схемы.
— очень уместным будет использование термопасты для максимального контакта между транзистором и радиатором.
Слесарно-столярное

Теперь о традиционно самой сложной части в DIY — корпусе. Габариты корпуса задаются радиаторами, а они в классе А должны быть большими, помним про 30 Ватт тепла с каждой стороны. Сначала я недоучёл эту мощность и сделал корпус со средненькими радиаторами 800см² на канал. Однако при выставленном токе покоя 1.2А они нагрелись до 100°С уже за 5 минут, и стало ясно, что нужно нечто помощнее. То есть нужно либо ставить радиаторы побольше, либо использовать кулеры. Делать квадрокоптер мне не хотелось, поэтому были куплены гигантские красавцы HS 135-250 площадью 2500 см² на каждый транзистор. Как показала практика, такая мера оказалась немного избыточной, зато теперь усилитель спокойно можно трогать руками – температура равна лишь 40°С даже в режиме покоя. Некоторой проблемой стало сверление отверстий в радиаторах под крепления и транзисторы – изначально купленные китайские свёрла по металлу сверлили крайне медленно, на каждую дырку уходило бы не менее получаса. На помощь пришли кобальтовые свёрла с углом заточки 135° от известного немецкого производителя — каждое отверстие проходится за несколько секунд!
Сам корпус я сделал из оргстекла. Заказываем у стекольщиков сразу нарезанные прямоугольники, выполняем в них необходимые отверстия для креплений и красим с обратной стороны чёрной краской.
Покрашенное с обратной стороны оргстекло смотрится очень красиво. Теперь остаётся только всё собрать и наслаждаться музы… ах да, при окончательной сборке ещё важно для минимизации фона правильно развести землю. Как было выяснено за десятилетия до нас, C3 нужно присоединять к сигнальной земле, т.е. к минусу входа-входа, а все остальные минуса можно отправить на «звезду» возле конденсаторов фильтра. Если всё сделано правильно, то никакого фона не расслышать, даже если на максимальной громкости поднести ухо к колонке. Ещё одна «земляная» особенность, которая характерна для звуковых карт, не развязанных с компьютером гальванически – это помехи с материнки, которые могут пролезть через USB и RCA. Судя по интернету, проблема встречается часто: в колонках можно услышать звуки работы HDD, принтера, мышки и фон БП системника. В таком случае проще всего разорвать земляную петлю, заклеив изолентой заземление на вилке усилителя. Опасаться тут нечего, т.к. останется второй контур заземления через компьютер.
Регулятор громкости на усилителе я не стал делать, поскольку достать какой-нибудь качественный ALPS не удалось, а шуршание китайских потенциометров мне не понравилось. Вместо него был установлен обычный резистор 47 кОм между «землёй» и «сигналом» входа. Тем более регулятор у внешней звуковой карты всегда под рукой, да и в каждой программе тоже есть ползунок. Регулятора громкости нет только у винилового проигрывателя, поэтому для его прослушивания я приделал внешний потенциометр к соединительному кабелю.
Я угадаю этот контейнер за 5 секунд…

Наконец, можно приступать к прослушиванию. В качестве источника звука используется Foobar2000 → ASIO → внешняя Asus Xonar U7. Колонки Microlab Pro3. Главное достоинство этих колонок — это отдельный блок собственного усилителя на микросхеме LM4766, который можно сразу убрать куда-то подальше. Намного интереснее с этой акустикой звучали усилок от мини-системы Panasonic с гордой надписью Hi-Fi или усилитель советского проигрывателя Вега-109. Оба вышеупомянутых аппарата работают в классе АВ. Представленный в статье JLH переиграл всех вышеперечисленных товарищей в одну калитку, по результатам слепого теста для 3 человек. Хотя разницу было слышно невооружённым ухом и без всяких тестов – звук явно детальнее и прозрачнее. Весьма легко, например, услышать различие между MP3 256kbps и FLAC. Раньше я думал, что эффект lossless больше как плацебо, но теперь мнение изменилось. Аналогичным образом гораздо приятнее стало слушать нескомпрессованые от loudness war файлы — dynamic range меньше 5 Дб вообще не айс. Линсли-Худ стоит затрат времени и денег, ибо аналогичный брендовый усилок будет стоить намного дороже.
Материальные затраты

Трансформатор 2200 р.
Выходные транзисторы (6 шт. с запасом) 900 р.
Конденсаторы фильтра (4 шт) 2700 р.
«Рассыпуха» (резисторы, мелкие конденсаторы и транзисторы, диоды) ~ 2000 р.
Радиаторы 1800 р.
Оргстекло 650 р.
Краска 250 р.
Разъёмы 600 р.
Платы, провода, серебряный припой и пр. ~1000 р.
ИТОГО ~12100 р.Наборы модов
DIY усилители и эффекты
наборы модов DIY усилители и эффекты | Гитарный центр { «siteName»: «/ gc», «mobileAppSrcCode»: «», «mobileAppItunesBanner»: «правда», «enableClarip»: правда, «ClaripConsentJSUrl»: «https://cdn.clarip.com/gci/clarip_consent.js», «ClaripDomain»: «https://gci.clarip.com/», «sourceCodeId»: «7700001», «sourceName»: «GCDIRECTSOURCECODE1», «sourceSegment»: «Прямой», «profileZipcode»: «», «jsonLdEnabled»: «правда», «profileStoreId»: «», «onlineOnlyLessons»: «», «defaultLessonsStoreId»: «», «profileStoreName»: «», «contextPath»: «», «imageResizeEnabled»: «правда», «unicaEnv»: «сайт-прод», «staticContentUrl»: «https: // static.guitarcenter.com «, «styleStaticContentUrl»: «https://static.guitarcenter.com», «catalogAssetStaticContentUrl»: «https://static.guitarcenter.com», «scene7StaticContentUrl»: «https://media.guitarcenter.com/is/image/», «scene7BasePath»: «MMGS7 /», «staticVersion»: «hfgc-2020.10.1-0b & cb = 1», «versionParam»: «? vId = hfgc-2020. 10.1-0b & cb = 1″, «customerService»: «+1 (801) 501-8847», «profileID»: «3233833008», «contentKey»: «Мод-комплекты-DIY усилители-эффекты», «isInternational»: «правда», «isWarrantyShippable»: «ложь», «isInternationalCommerceEnabled»: «правда», «currencySymbol»: «RUB», «profileCountryCode»: «RU», «profileCurrencyCode»: «RUB», «audioEyeEnabled»: «правда», «applePayEnabled»: «ложь», «oLOnExitNumber»: «0», «liveChat»: «ложь», «cookieLoggedIn»: ложь, «richRelevanceMode»: «рендерить», «richRelevanceApiKey»: «9ed4604c5beebd43», «richRelevanceUserId»: «», «richRelevanceSessionId»: «6ec381a50ee23a3ea0fe0d96ef777ca7», «rrBaseUrl»: «// рекс.richrelevance.com/rrserver/ «, «rrChannelId»: «-», «hashedUserIdForCriteo»: «», «rrTimeout»: «10000», «isEducatorAccount»: «ложь», «sessionIsDC»: «ложь», «fullLoggedIn»: ложь, «welcomeMat»: «правда», «powerReviewsUrl»: «//static.guitarcenter.com/», «prodEnvEnabled»: правда, «isMobile»: «ложь», «madMobileEnabled»: ложь, «rrLoadAtgRecs»: «ложь», «janrainAppDomain»: «https://login. guitarcenter.com», «janrainAppId»: «fpfceefgnphmdjjkhnio», «janrainAppName»: «login.guitarcenter.com», «endecaCookieSortEnabled»: «ложь», «enableInstoreOnlyAddToCart»: «истина», «JSESSIONID»: «», «isHum»: «правда», «showEloyalty»: «правда» , «gcProExperience»: «ложь», «enableSiteForCurbside»: true, «storePickUpMode»: «оба», «enableSingleLessonsPurchase»: «ложь», «gcProApproved»: «ложь», «gcProCheckout»: «ложь», «gcProStatus»: «Никогда не применялось», «gcProSplitCart»: «правда» } ? PageName = страница отдела & N = 18353 Перейти к основному содержанию Перейти к нижнему колонтитулу ложь Добро пожаловать в Гитарный центр! Отправляем в Российскую Федерацию. Мы облегчаем вашу покупку в Российской Федерации с: Цены указаны в вашей местной валюте Таможенные сборы и НДС, рассчитываемые при подтверждении заказа Гарантированная цена международной доставки (без дополнительных комиссий при доставке) Более подробную информацию о международных доставках Вы можете найти на нашем сайте. Не доставляете в РФ? кликните сюда Заказать онлайн для получения в магазине или у обочины Купить сейчас ложь { «sourceCodeId»: «7700001», «sourceName»: «GCDIRECTSOURCECODE1», «sourceSegment»: «Прямой», «profileZipcode»: «», «profileStoreId»: «», «profileStoreName»: «», «profileID»: «3233833008», «isInternational»: «правда», «isWarrantyShippable»: «ложь», «isInternationalCommerceEnabled»: «правда», «currencySymbol»: «RUB», «cookieLoggedIn»: ложь, «richRelevanceMode»: «рендерить», «richRelevanceApiKey»: «9ed4604c5beebd43», «richRelevanceUserId»: «», «richRelevanceSessionId»: «6ec381a50ee23a3ea0fe0d96ef777ca7», «rrBaseUrl»: «// рекс.richrelevance.com/rrserver/ «, «rrChannelId»: «-», «rrMobileChannelId»: «fc5eedc2f1f5f7c9», «hashedUserIdForCriteo»: «», «rrTimeout»: «10000», «isEducatorAccount»: «ложь», «sessionIsDC»: «ложь», «fullLoggedIn»: ложь, «isMobile»: «ложь», «isProp65User»: «ложь», «JSESSIONID»: «», «enableTwoDayShipMessage»: «ложь», «enableAskUserLocation»: «ложь», «showEloyalty»: «правда», «gcProExperience»: «ложь», «enableStoreFinderService»: true, «enableSiteForCurbside»: true, «storePickUpMode»: «оба», «applePayEnabled»: «ложь», «gcProApproved»: «ложь», «gcProCheckout»: «ложь», «gcProStatus»: «Никогда не применялось», «gcProSplitCart»: «правда», «callCenterNumber»: «+1 (801) 501-8847», «liveChat»: «ложь», «doNotSell»: «» } Проекты DIY Chip Amps, Gainclone, Op-amp и T-Amp Проекты DIY Chip Amp, Gainclone, Op-amp и T-Amp Аудио проекты «Сделай сам», в которых используются интегральные схемы (ИС), полупроводниковые микросхемы или операционные усилители (операционные усилители). В эту коллекцию также включены проекты, использующие коммутационные топологии (класс D или класс T). При правильной реализации микросхемы TDA2050, LM1875, LM3875 и LM3886 могут использоваться для создания высококачественных усилителей класса AB по относительно низкой цене. Вопросы и обсуждения, касающиеся микросхем-усилителей и операционных усилителей, приветствуются на форуме Op-Amps / Chip Amps / Gainclone / Class-D. Последнее обновление: 21 июля 2014 г. Подписывайтесь на проекты DIY Audio Проекты DIY Chip Amp, Gainclone, Op-amp и T-Amp DIY проекты перечислены в хронологическом порядке.Для других типов проектов используйте навигацию слева. Комплект стереоусилителя Gobo LM1875 — 21 июля 2014 г. НОВИНКА Комплект Gobo Stereo Amplifier представляет собой набор микросхем класса AB на базе микросхемы LM1875. Это полный комплект усилителя, который включает в себя все необходимые детали и корпус для создания стереоусилителя. Комплект усилителя LM1875 поставляется с конденсаторами аудиосистемы и тороидальным трансформатором.Комплект усилителя Gobo прост в сборке, выглядит и отлично звучит. Комплект усилителя хорошо подходит для начинающих строителей усилителей. Предусилитель RIAA на базе ОУ для звукоснимателей MM / MC — 1 сен 2013 Низкое напряжение Этот проект Брюса относится к относительно простому, но высокопроизводительному фонокорректору RIAA, который может работать как с картриджами с подвижным магнитом (MM), так и с картриджами с подвижной катушкой малой мощности (LOMC).В схеме предусилителя используется операционный усилитель Burr-Brown OPA2134 (операционный усилитель) для активного RIAA-фильтра. В источнике питания умело используется преобразователь постоянного тока в постоянный Meanwell DCW03A-12 для создания регулируемого симметричного источника питания. Предварительный усилитель RIAA может быть построен примерно за 100 долларов США, включая скромный корпус. Брюс сообщает, что это «предусилитель с удивительно красивым звуком». DIY TDA2050 Hi-Fi Chip Amplifier (chipamp) — 5 июля 2009 г. ОБНОВЛЕНО (16 апреля 2012 г.) Небольшой проект Hi-Fi-чип-усилителя (chipamp), созданный Томасом в Германии, который он называет своим «Mini Gainclone».В усилителе используется микросхема STMicroelectronics TDA2050V, способная производить около 25 Вт на 8 Ом. Схема очень проста и построена на макетной плате. В источнике питания используется тороидальный трансформатор на 120 ВА, и в целом он соответствует «облегченной» конструкции источника питания Gainclone. Корпус Hammond из черной стали завершает работу усилителя. Томас сообщает, что этот небольшой чипампер может противостоять различным высококачественным усилителям, которые он использовал. Комплект DIY фонокорректора (подвижный магнит) — 1 декабря 2008 г. Марк собрал фонокорректор для картриджей с подвижным магнитом из комплекта электроники.В комплекте есть все необходимое, кроме корпуса и блока питания (AC walwart). В конструкции используются операционные усилители LM833, а секция питания регулируется. Конструкция поддерживает несколько компенсаций, включая RIAA и DECCA. Марк сообщает, что комплект очень тихий, работает хорошо и не уступает популярному коммерческому фонокорректору. AMP6: Комплект усилителя DIY Class-T — 3 декабря 2007 г. Это мой первый усилитель класса T, комплект AMP6 от 41 Гц.com. Это простой, компактный и недорогой комплект, обеспечивающий отличные характеристики. Он использует микросхему Tripath TA2020 и включает встроенный регулируемый источник питания. CMoy / Grado RA1 Усилитель для наушников — 28 ноября 2007 г. Низкое напряжение Последний проект Mark — простой усилитель для наушников с батарейным питанием. Его проект усилителя для наушников, сделанный своими руками, следует идее популярного усилителя для наушников CMoy.Питание осуществляется от двух 9-вольтовых батарей. Идея разместить усилитель для наушников в деревянном корпусе исходит от усилителя для наушников Grado RA1. Чип-усилитель Synergy LM3875 Gainclone — 5 октября 2007 г. Марк готовил и собрал еще один усилитель Gainclone. В этом микросхеме-усилителе используется микросхема LM3875 и двухточечная проводка. Этот усилитель следует идее усилителя 47 Laboratory Gaincard: «жесткий и компактный».Усилитель размещен в корпусе, состоящем из алюминиевой сковороды и деревянной разделочной доски. «Зверь» — Чип-усилитель LM3875 — 25 апреля 2007 г. Брюс завершил работу над неинвертирующим Чип-усилителем LM3875, используя комплект LM3875 с сайта audiosector.com. Он нежно назвал свой проект клонов усиления «Зверь». Для корпуса Брюс использовал пластиковые и алюминиевые проектные коробки от Radio Shack.В соответствии с тем, что выясняет большинство других производителей микросхем-усилителей, эти комплекты клонов усиления позволяют получить великолепно звучащий усилитель Hi-Fi по очень скромной цене. Чип-усилитель Nanoo LM3875 Gainclone — 18 декабря 2006 г. Еще один усилитель Gainclone! Это крошечный усилитель Nanoo от Марка. Корпус представляет собой алюминиевый корпус размером всего 119 х 94 х 34 мм. В усилителе используется популярная микросхема LM3875 IC с двухточечной схемой подключения. Питание на усилитель подается от внешнего источника питания. LM3886 Chip Amplifier (Gainclone) — 9 мая 2006 г. После того, как я завершил несколько проектов ламповых усилителей, меня одолело любопытство, и пришло время самому услышать, о чем был весь восторг от IC-усилителей . Используя печатные платы с сайта chipamp.com, имеющиеся детали и шасси Hammond, мне удалось собрать очень простой усилитель мощностью 50 Вт + на базе микросхемы LM3886.Результаты проекта были очень неожиданными, так как этот усилитель с клоном усиления звучит намного лучше, чем следовало бы, учитывая простоту схемы и низкую стоимость сборки. Доступной мощности достаточно, и усилитель LM3886 подходит для работы с широким диапазоном нагрузок на динамики. Руководство по проектированию вакуумных ламповых усилителей — Вакуумные ламповые усилители В этом бесплатном справочнике обсуждаются все важные аспекты конструкции интегрированного двухтактного лампового усилителя, включая блок питания. Чтобы прояснить различные концепции, я предлагаю множество практических примеров использования вакуумных ламп EL34, EL84 и 12AX7 для проектирования различных частей схем и вычисления значений необходимых компонентов. Кроме того, руководство также содержит пошаговую схему интегрированного двухтактного лампового усилителя, использующего силовые лампы EL84, с учетом всех представленных понятий. Если вы предпочитаете немедленно начать чтение полного текста для бесплатно , вы можете сразу перейти к резюме содержания.В другом месте, пожалуйста, найдите ниже обзор того, что находится в руководстве. Структура справочника: Прежде всего, после введения в руководство обсуждаются основные принципы понимания электронных ламп. Конечно, это нужно непосвященным. Однако, если вы уже знаете, что такое электронные лампы и как они работают, вы можете пропустить эту часть. Затем в руководстве обсуждается, как электронные лампы могут использоваться в качестве усилителей. В частности, здесь вы познакомитесь с концепциями рабочих условий, линий нагрузки, методов смещения и классов усилителей. Продолжая, руководство обсуждает, как разработать интегрированный двухтактный ламповый усилитель. Для этого он начинается с несимметричной конфигурации, затем вводится двухтактная конфигурация. Следовательно, различные необходимые ступени (ступени мощности, фазового разделения и входные ступени) и глобальная отрицательная обратная связь подробно обсуждаются. Значительная часть руководства также посвящена конструкции блока питания для лампового усилителя. Во-первых, он представляет конфигурации выпрямителя и фильтры для уменьшения пульсаций напряжения и создания тихого усилителя.Затем объясняется, как оценить ожидаемое выходное напряжение постоянного тока, пульсации и подаваемый ток. Кроме того, в нем также обсуждается, как разработать источники питания для цепи фиксированного смещения и для нитей накала электронных ламп. Наконец, в руководстве пошагово описан интегрированный двухтактный усилитель с электронными лампами EL84 в ультралинейной конфигурации. В этом проекте входной каскад и концертный каскад на основе ламп 12AX7 соединены напрямую. Во-первых, в руководстве обсуждается конструкция силового каскада, фазового разделения и входного каскада.Затем обсуждается структура глобальной петли отрицательной обратной связи. Наконец, здесь также представлена конструкция соответствующего блока питания. Краткое содержание содержания: Вы можете просмотреть и прочитать полный текст книги по телефону бесплатно : Если вы предпочитаете печатную или электронную книгу: Не забудьте оставить отзыв на Amazon, если вы его возьмете. Авторские права © 2018- Джузеппе Амато . Все материалы в этом руководстве (изображения, текст и т. Д.) Защищены Авторскими правами, и все права защищены. Воспроизведение любой части этого руководства без явного разрешения автора запрещено. Нравится: Нравится Загрузка . .. расходных материалов для дома — Mjölnir-Audio Аспект сообщества всегда был краеугольным камнем этого моего проекта, поэтому я регулярно продаю ряд нестандартных элементов, из которых состоят мои усилители. В основном это специальные печатные платы, которые я разрабатывал на протяжении многих лет, от наборов плат KGSSHV до небольших печатных плат, используемых в переключателях питания. Не стесняйтесь обращаться ко мне по адресу [email protected], если есть что-то, что вы ищете. Все наборы досок будут продаваться только как наборы, без одиночных игр. Все цены в долларах США (USD). Комплект для сборки КГСШВ версии +/- 450В. Я продал несколько комплектов +/- 500 В, но у меня закончились трансформаторы, поэтому я переключился на версию на 450 В. В его состав входят платы КГССХВ, трансформатор с крепежом, 12 транзисторов 2SC4686A, 4 транзистора 2SA1968, согласованная четверка полевых транзисторов 2SK170.два источника напряжения LT1021-10 и гнездо Teflon Stax с монтажной платой. Это покрывает большую часть труднодоступных частей для проекта. Я также предоставлю спецификации, чтобы упростить заказ в Mouser. Цена: 460 $ плюс доставка Совершенно новая версия комплекта плат КГСШВ, включающая два усиленных канала со встроенными радиаторами и блок питания. Это самая последняя версия схемы высокого напряжения, плюс теперь возможность использовать МОП-транзисторы в качестве выходных устройств и опция локальной / глобальной обратной связи была удалена.Это редко, если вообще когда-либо, делает доску намного более простой с меньшими шансами на ошибку. Когда эти печатные платы были выложены, то малосигнальные транзисторы MPSW были в свободном доступе, но теперь они сняты с производства. Хорошая новость заключается в том, что здесь отлично работают варианты MPSA. Цена: 130 $ плюс доставка Изготовленный на заказ трансформатор для КГССХВ 450 В, но его также можно использовать для изготовления усилителя +/- 400 В. Поставляется со всем монтажным оборудованием. Цена: 120 $ плюс доставка Мои специальные платы KGST плюс специальная плата источника питания KGST. Все это стандартный источник питания BHSE, который может работать при напряжении до +/- 400 В. Платы усилителя немного меньше, чем у обычного KGST. Продается только в комплекте с двумя платами усилителей и одной платой блока питания. Цена: 130 $ за комплект плюс доставка Последнее обновление 04.08.2020 Низкозатратный функциональный генератор-усилитель DIY Введение Большинство функциональных генераторов способны выдавать всего пару сотен миллиампер, что нормально для большинства приложений.Если вам нужен больший выходной ток, вы можете выложить 400 долларов за профессиональный усилитель-генератор сигналов, или вы можете сделать то же самое, что и я, и собрать его вместе менее чем за 40 долларов. Генератор сигналов — незаменимый инструмент для разработки и тестирования электронных устройств. Вы можете захотеть, чтобы ваш мог выдавать больше тока. Вы можете проверить свою конструкцию источника питания, подавая напряжение питания с шумом, или вы можете посмотреть, как он справится с определенным количеством входных пульсаций.Если вы занимаетесь подобными вещами регулярно, возможно, вы захотите приобрести профессиональное оборудование. Но, если у вас ограниченный бюджет или такие вещи нужны только время от времени, продолжайте читать. Предыстория Когда я впервые начал изучать электронику в начальной школе, я мечтал построить все, что захочу. После покупки компонентов в единичном количестве у Digi-Key для моих первых нескольких проектов я извлек печальный урок. Самостоятельное изготовление чего-либо почти всегда обходится дороже, чем покупка готового продукта. Именно тогда я написал Золотое правило Тима строительной электроники: «Я не буду строить то, что можно купить, если мое не станет лучше или дешевле». Итак, прежде чем приступить к этому проекту, я проверил, есть ли на рынке недорогие устройства. Самым дешевым вариантом, который я смог найти, был Siglent SPA1010 по цене чуть меньше 400 долларов. Это устройство будет работать в большинстве случаев, но его максимальный выходной ток равен 1.1Amps, чего мне просто не хватило. Рисунок 1 — Siglent SPA1010 Генератор сигналов Усилитель DIY Не найдя недорогого варианта, я решил разработать свой собственный усилитель-генератор сигналов. Я надеялся, что смогу разработать усилитель на базе мощного операционного усилителя. Поиск OP Amp с максимальной выходной мощностью на Digi-Key выявил OPA541 и OPA549. OPA541 может обрабатывать шины +/- 35 В, тогда как OP549 может обрабатывать только шины +/- 30 В. Так как больше напряжения = больше лучше , я выбрал OPA541. Мне понравился этот выбор, и я почувствовал себя еще лучше, когда услышал в их подкасте, что ребята из Macrofab разрабатывают источник питания, использующий тот же операционный усилитель. Теперь мне просто нужно было создать схему и развести печатную плату (с огромным радиатором) для работы с OPA541. Подожди, Тим! Не забывай о своем золотом правиле! Прежде чем приступить к разработке, я решил посмотреть, есть ли какие-либо коммутационные платы для OPA541 (желательно с радиатором). У обычных подозреваемых (Adafrut, Sparkfun и т. Д.) Ничего найти не удалось, но кое-что я нашел на Aliexpress. Как и большинство вещей на Алиэкспресс, это выглядело слишком хорошо, чтобы быть правдой. Я нашел коммутационную плату OPA541 с бесплатной доставкой за 35 долларов.Один только OPA541 стоит от Digi-Key почти 22 доллара в разовой партии. Итак, я заказал один плюс несколько кабелей SMA-BNC по 3 доллара каждый. Рисунок 2 — OPA541 стоит почти 22 доллара в одиночном разряде Рисунок 3 — Недорогие кабели SMA — BNC Несколько недель спустя прибыло устройство и выглядело так, как было заявлено. Как и ожидалось, усилитель пришел с нулевой документацией.Схема выглядела простой, поэтому я знал, что могу реконструировать ее при необходимости. Вместо этого я решил включить его и посмотреть, что произошло. Сразу стало очевидно, что он использует емкостную связь по переменному току, потому что он только усиливает сигналы переменного тока, игнорируя любое применяемое смещение постоянного тока. Мне нечего было терять, и я отправил сообщение продавцу на Алиэкспресс с просьбой предоставить схему. Я получил ответ из одного слова «электронная почта». Я отправил ему свой адрес электронной почты, и он прислал мне ссылку и пароль на китайский сайт обмена файлами, который дал схему устройства в формате PDF.Потрясающие! * Нажмите для увеличения Я заметил, что значения для многих компонентов неверны, поэтому разметил схему, чтобы показать фактические значения. Схема немного запутана по моим меркам, но было легко увидеть, как она работает. Это двухкаскадный усилитель. Оба каскада настроены как неинвертирующие: первый имеет коэффициент усиления 3, а второй — коэффициент усиления 11, что дает общий коэффициент усиления 33. * Нажмите для увеличения Самая безумная вещь, которую я обнаружил для , заключалась в том, что операционный усилитель первой ступени — это OPA445, высоковольтный операционный усилитель, который стоит более 10 долларов за единицу! Это плюс OP541 (который стоит 21 доллар) означает, что я получил только чипы на 31 доллар за 35 долларов.Если предположить, что эти части законны, это хорошая вещь в моей книге. Даже если операционные усилители являются поддельными, печатная плата, радиатор и разъемы все равно стоят 35 долларов, если учесть, что моей альтернативой было спроектировать и изготовить свои собственные с нуля. Рисунок 4 — Операционный усилитель для модуля OPA541 Ниже приведены сравнения запчастей из Китая и запчастей, приобретенных непосредственно у Digi-Key. Они не выглядят одинаково, поэтому я не уверен, подлинные ли детали из Китая. Есть два варианта OPA541AP. Один имеет суффикс G3. Возможно, этим объясняется разница между пакетами. Если кто-то знает об этих микросхемах побольше, пишите в комментариях. Чтобы устройство могло усиливать постоянный ток, я заменил C4 и C5 резисторами 0 Ом. См. Ниже, где я удалил C4, что позволило мне припаять на его место резистор 0 Ом. Прочие изменения Я изменил общее усиление на 10, чтобы упростить необходимые вычисления. Для изменения прироста сделал следующее: R2 поменял на 10к. Поскольку R1 уже был 10k, это установило усиление первого каскада на 2. [1 + 10k / 10k = 2] R4 изменился на 2,55k, а R7 изменился на 10,2k, что установило усиление второй ступени на 5. [1 + 10,2k / 2,55k = 5] модернизировал основные конденсаторы марки Sanyo с помощью конденсаторов Panasonic с номинальным напряжением 63 В, поскольку оригинальные конденсаторы были рассчитаны только на 35 вольт, несмотря на то, что схема требовала номинального напряжения 50 вольт. Окончательная схема Ниже представлена окончательная схема, включающая все мои модификации. * Нажмите для увеличения Тестирование После завершения модификаций пришло время проверить производительность. Я подключил усилитель к нашему Rigol DP832 и настроил DP832 для обеспечения +/- 30 вольт, как показано на схеме ниже. Для первого теста я подавал постоянный сигнал постоянного напряжения 2,5 В. Как и ожидалось, усилитель выдает постоянное напряжение 25 В благодаря нашему 10-кратному усилению. Мы подали выход на нашу программируемую нагрузку BK Precision 8600 и установили ее на 2,9 А, что близко к максимуму 3 А для нашего блока питания Rigol DP832. Мы смогли получить более 72 Вт на программируемую нагрузку! Милая! Наш блок питания работал почти на максимальной мощности 3 А и выдавал 87.7 Вт. Поскольку он выдавал 87,7 Вт, а наша нагрузка — 72,3 Вт, усилитель рассеивал бы разницу между этими двумя значениями, или 15,4 Вт. Тепловое изображение (и ожог на моей руке от прикосновения к OPA541) подтверждает, что усилитель нагревается. Он стал горячим, но все еще работал ниже предела 125 ° C, как показано во фрагменте таблицы данных ниже: Чтобы свести к минимуму рассеивание тепла, мы должны не забыть установить напряжение источника питания всего на несколько вольт выше желаемого максимального выходного напряжения усилителя.Это уменьшит дифференциал напряжения и, следовательно, уменьшит мощность, рассеиваемую усилителем. Затем я последовательно подключил две автомобильные лампочки на 12 В, чтобы они действовали как нагрузка, и подключил наш дифференциальный осциллографический зонд через нагрузку. Затем я подключил функциональный генератор и установил синусоидальную волну 1 кГц на 2,5 В от пика до пика. Осциллограф показывает пиковую синусоидальную волну ~ 25 В на частоте 1 кГц, как и ожидалось. Ниже приведено видео, показывающее ту же настройку, но с частотой 0,5 Гц. Заключение В целом, я вполне доволен вложением в 40 долларов. Несколько недель ожидания с последующими несколькими минутами пайки стали отличным дополнением к испытательному стенду. Он пригодится для тестирования будущих электронных разработок. Узнайте больше об услугах DMC по разработке и встроенному программированию или свяжитесь с нами, чтобы начать разработку работающего решения. усилитель комплектов клапанов, HIFI предусилители, акустические комплекты, AMP часть, обновить компоненты AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийского океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsCentral африканского RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo (Браззавиль) Конго (Киншаса Острова КукаКоста-РикаХорватияКубаКюрасаоКипрЧешская РеспубликаДанияДжибутиДоминикаДоминиканская РеспубликаЭквадорЭгипетЭль-СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияГранция Гватемала, Гернси, Гвинея, Гвинея-Бисау, Гайана, Гаити, острова Херд и острова Макдональда, Гондурас, Гонконг, S.А.Р., ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao S.A.R., ChinaMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthélemySaint HelenaSaint Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSom aliaЮжная АфрикаЮжная Грузия и Южные Сандвичевы островаЮжная КореяЮжный СуданИспанияШри-ЛанкаСуданСуринамШпицберген и Ян-МайенСвазилендШвецияШвейцарияСирияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелаТуникТунгаТринидад и Острова ТобагоТобаго.
