Кран своими руками на газель: своими руками, на ГАЗель, манипулятор, балка, мини, установка, на трактор

Содержание

своими руками, на ГАЗель, манипулятор, балка, мини, установка, на трактор

Кран-манипулятор — это силовая установка, монтируемая на подвижные платформы. Она поднимает и переносит тяжелые грузы за короткий промежуток времени. Такое оборудование можно сделать самостоятельно и установить самодельный кран в кузов грузовика.

Популярные модели

Краны-манипуляторы производятся в:

  • Японии.
  • Китае.
  • России.
  • Германии.
  • Италии.
  • Корее.

Выбрать модель силовой установки можно из таких торговых марок ведущих мировых производителей:

  • Atlas;
  • Amco Veba;
  • Effer;
  • Hiab;
  • Ferrari;
  • Fassi;
  • Palfinger epsilon;
  • Unik;
  • Isuzu;
  • Foton;
  • PM;
  • XCMG;
  • Атлант;
  • БАКМ;
  • Велмаш.

Установки Foton имеют показатель грузоподъемности 6 т, а их длина — больше 6 м. Foton Олли перевозит грузы и полезен в строительных работах.

Крановая установка Isuzu QL 1100 TMA является одной из новинок японской компании. Грузоподъемность — 5,5 т, длина около 6 м.

Кран-манипулятор Hiab 600EP5HiPro поднимает грузы до 16 т. Его можно использовать для перемещения крупно- и негабаритных грузов. Оснащен пультом для дистанционного управления. Данное устройство способно поднимать грузы, которые расположены возле его колес.

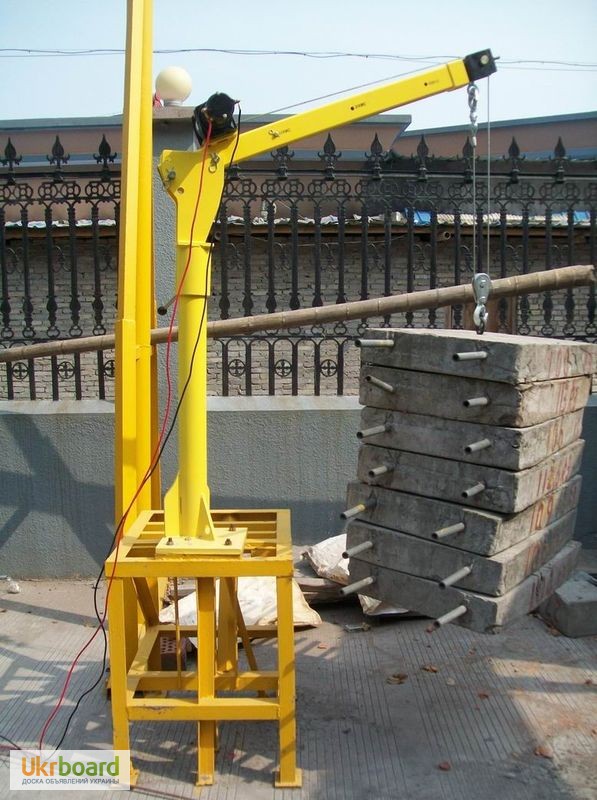

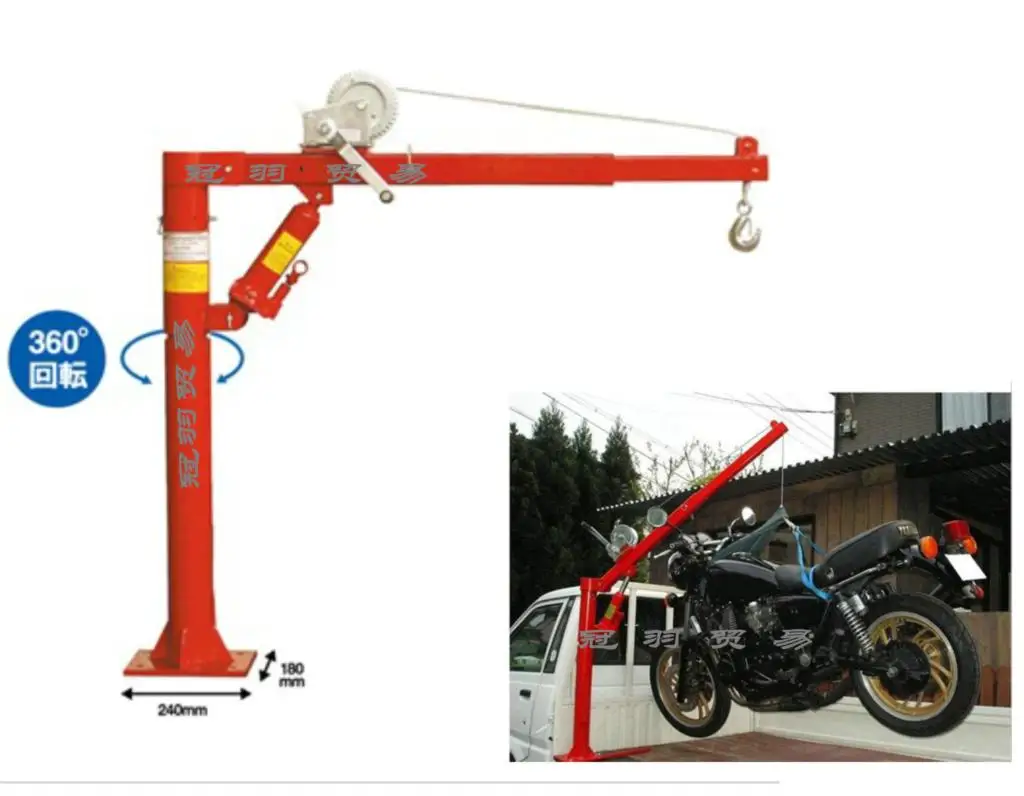

Мини-кран перемещает груз весом до 3 т. Популярные модели :

  • СОРОКИН 8.10.
  • АЕ&Т 1т Т62201.
  • АЕ&Т 1т Т62101.
  • СОРОКИН 8.6.
  • СОРОКИН8.2.
  • СОРОКИН 8.22.
  • СОРОКИН 8.3.

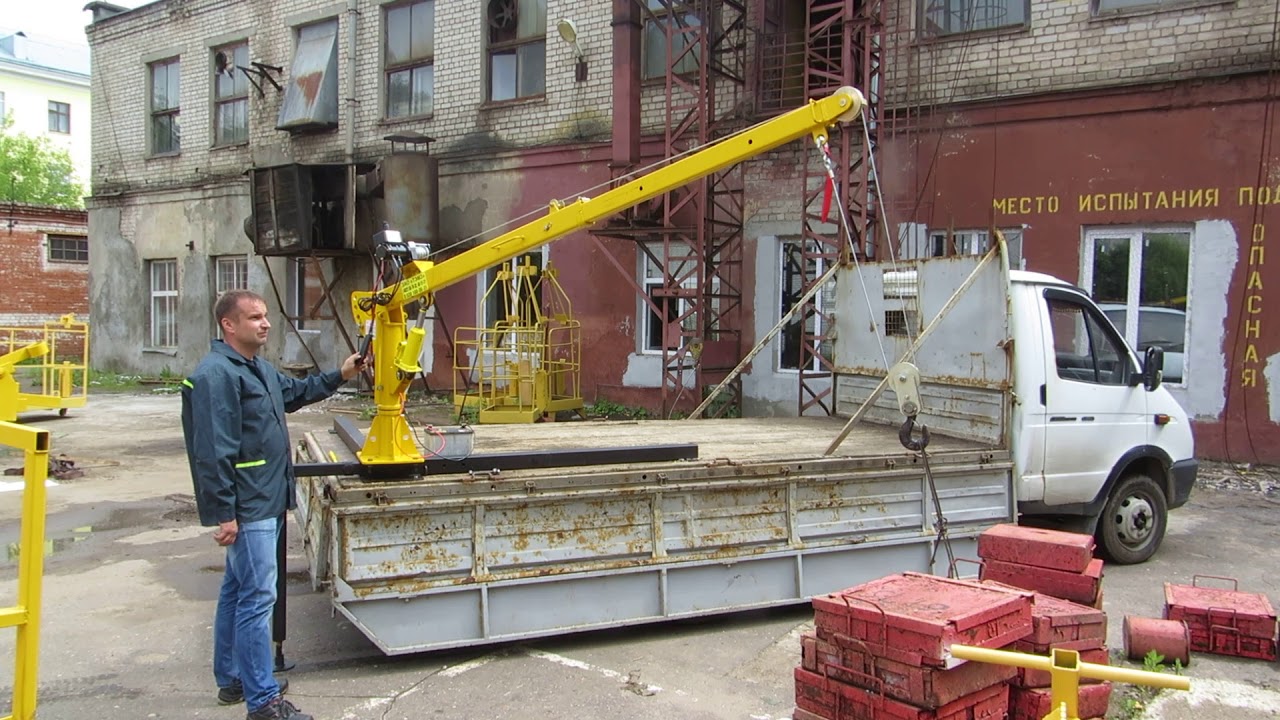

Подходящая крановая установка на Газель должна поднимать вес 800 кг. Это такие модели:

  • РМ 3622 СЕ, производитель — Италия, монтируется за кабиной;
  • Unik URA — 100, производитель — Япония, монтируется внутри бортовой платформы.

Газель с КМУ подходит для транспортировки крупногабаритных и легких грузов, а также для погрузочно-разгрузочных работ.

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять крановую установку напрямую к раме запрещено.

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы. Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

  • балка;
  • стрела;
  • опорные стойки;
  • специальные стремянки.

С помощью специальных стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так:

  1. Отрезок трубы диаметром немного больше сечения стремянки и длиной в половину высоты рамы приваривается к пластине, толщина которой 7-10 мм. Меньшая сторона прямоугольной пластины — 7-9 см, большая должна плотно заходить внутрь рамы.
  2. Потом стремянки сильно затянуть.

Чтобы силовая установка не перемещалась, необходимо приварить к подрамнику базы уголки.

После установки кузова нужно оставить зазор 15-20 см между кузовом и автокраном. Еще надо подсоединить гидравлический насос для функционирования манипулятора.

Возможна установка крана также и на трактор. Например, на Беларус 80.1 можно установить ИНМАН ИМ-16.

КАК УСТАНОВИТЬ САМОДЕЛЬНЫЙ МАНИПУЛЯТОР НА ГАЗЕЛЬ

Когда появилось множество вариантов КМУ, монтируемых на шасси грузовиков Газель, владельцы данных авто стали думать, как поставить этот мобильный кран на свое транспортное средство. Ведь в итоге можно получить самую популярную спецтехнику. Самодельный гидроманипулятор может иметь грузоподъемность от 1 до 11 тонн.

Основа крепления КМУ к раме авто – это подрамник. Его и надо будет сделать своими руками. Прикреплять манипулятор напрямую к раме запрещено.

Самодельный КМУ

В первую очередь вам надо будет сдвинуть кузов машины назад. Так за ее кабиной появится свободное место для установки автокрана. Лучшее решение – вообще снять кузов с шасси, потому как надо будет поменять подрамник. Это нужно сделать по двум причинам:

  • заводская конструкция слишком слабая, ибо сделана из тонкого металла, и может треснуть;
  • стандартная Газель имеет слишком короткую базу, для установки КМУ ее надо удлинить.

Монтаж крановой установки

Подрамник можно сварить из наружного (18 мм) и внутреннего (16 мм) швеллеров. Перед этим планки согните так, чтобы они повторяли форму рамы. Меньшую рейку вставьте в больший швеллер, они должны образовывать прямоугольник. Затем сварите конструкцию по всей длине. Длина подрамника – 70-980 см под стрелу крана + размер кузова. Отрежьте нужное после фиксации кузова. Так вы сможете регулировать его положение.

С помощью стремянок прикрепите к раме подготовленные швеллера. Между ними и базой положите пожарный шланг. Он нужен, чтобы выровнять плоскости планок и рамы. Чтобы подрамник под кран был цельным, сварите швеллера обрезком уголка. Приварите его так над поперечиной базы так, чтобы потом прикрутить к ней болтом швеллер.

Установите на подрамник манипулятор. В его комплектации имеются специальные стремянки. С их помощью и закрепите кран. Обязательно вденьте в стремянки особые распорки.

Изготовить распорки можно следующим образом. Возьмите отрезок трубы, имеющей диаметр чуть больше сечения стремянки. Длина трубы должна составлять половину высоты рамы. Отрезаем прямоугольный кусок пластины толщиной 7-10 мм. Меньшая сторона отрезка должна иметь размер 7-9 см, большая – плотно заходить по высоте внутрь рамы. Приварите трубу к пластине посередине. Далее сильно затяните стремянки.

Чтобы манипулятор не перемещался вдоль базы, перпендикулярно сзади и спереди приварите к ее подрамнику уголки размером 4×4 либо 5×5 см.

Теперь можно устанавливать на газель кузов. При этом оставьте зазор в 15-20 сантиметров между кузовов и автокраном. Кузовные поперечины зафиксируйте болтами.

Ваш кран установлен. Осталось лишь подсоединить гидравлический насос, при помощи которого будет функционировать манипулятор.

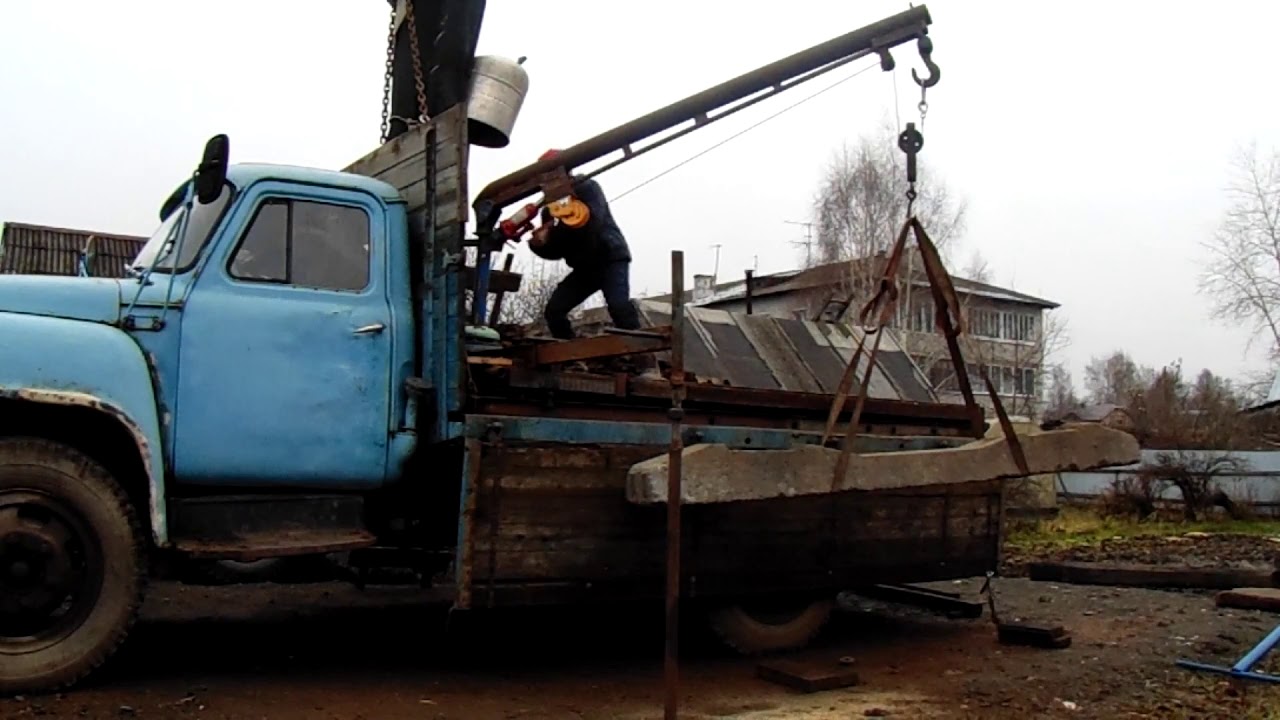

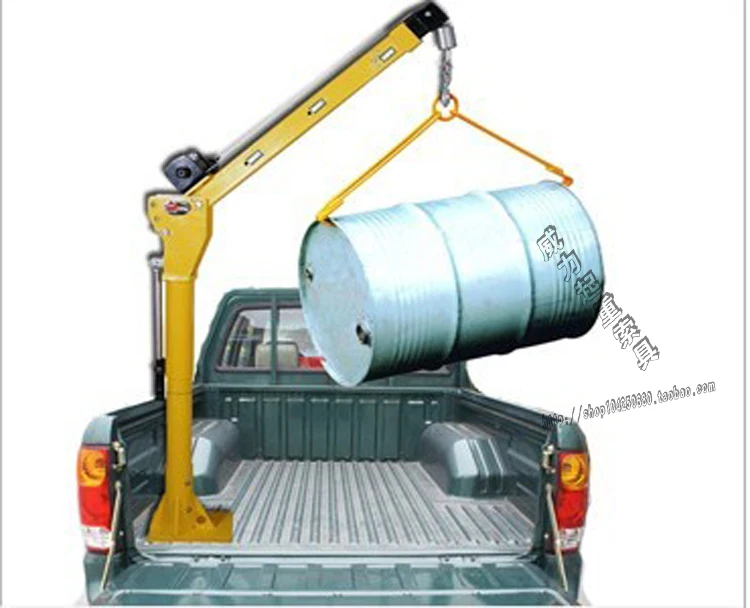

Как сделать самодельный кран в кузов грузовика своими руками

Кран-манипулятор — это силовая установка, монтируемая на подвижные платформы. Она поднимает и переносит тяжелые грузы за короткий промежуток времени. Такое оборудование можно сделать самостоятельно и установить самодельный кран в кузов грузовика.

Блок: 1/8 | Кол-во символов: 249
Источник: https://levevg.ru/kak-sdelat-samodelnyi-manipulyator-na-avto-kak-sdelat/

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Зарегистрировать аккаунт

Блок: 3/4 | Кол-во символов: 147

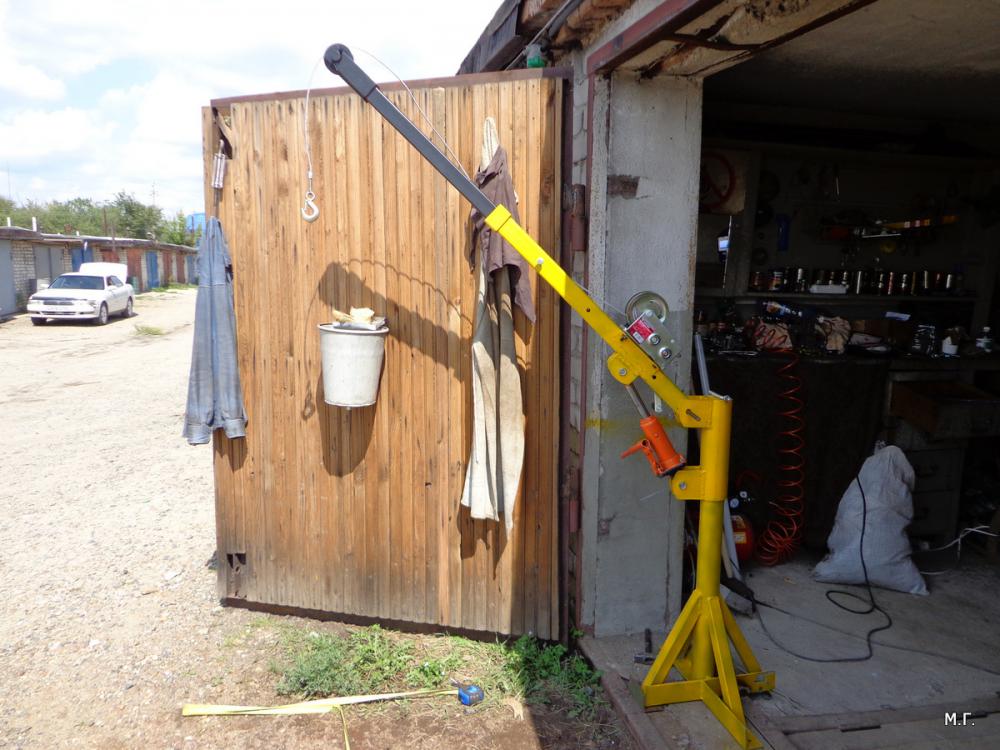

Источник: https://www.chipmaker.ru/topic/83262/

Технические характеристики результата

Будет рассматриваться образец с параметрами длины/высоты/ширины соответственно 228/380/160 миллиметров. Вес сделанной, будет составлять примерно 1 килограмм. Для управления используется проводной дистанционный пульт. Ориентировочное время сборки при наличии опыта — около 6-8 часов. Если его нет, то могут уйти дни, недели, а при попустительстве и месяцы, чтобы была собрана рука-манипулятор. Своими руками и одному в таких случаях стоит делать разве что для своего собственного интереса. Для движения составляющих используются коллекторные моторы. Приложив достаточно усилий, можно сделать прибор, который будет поворачиваться на 360 градусов. Также для удобства работы, кроме стандартного инструментария вроде паяльника и припоя, необходимо запастись:

  1. Удлинёнными плоскогубцами.
  2. Боковыми кусачками.
  3. Крестовой отверткой.
  4. 4-мя батарейками типа D.

Пульт дистанционного управления можно реализовать, используя кнопки и микроконтроллер. При желании сделать дистанционное беспроводное управление элемент контроля действий понадобится и в руке-манипуляторе. В качестве дополнений необходимы будут только устройства (конденсаторы, резисторы, транзисторы), которые позволят стабилизировать схему и передавать по ней в нужные моменты времени ток необходимой величины.

Блок: 3/10 | Кол-во символов: 1292

Источник: https://podstroit.ru/lighting/kak-sdelat-samodelnyi-kran-v-kuzov-gruzovika-svoimi-rukami.html

Мелкие детали

Для регуляции количества оборотов можно использовать переходные колесики. Они позволят сделать движение руки-манипулятора плавными.

Также необходимо позаботится о том, чтобы провода не усложняли её движения. Оптимальным будет проложить их внутри конструкции. Можно сделать всё и извне, такой подход сэкономит время, но потенциально может привести к сложностям в перемещении отдельных узлов или всего устройства. А теперь: как сделать манипулятор?

Блок: 4/13 | Кол-во символов: 458
Источник: https://tehnolen.ru/sdelat-kranovaya-manipulyatornaya-ustanovka-v-domashnih-usloviyah/

Сборка в общих чертах

Теперь приступаем непосредственно к созданию руки-манипулятора. Начинаем с основания. Необходимо обеспечить возможность поворота устройства во все стороны. Хорошим решением будет его размещение на дисковой платформе, которая приводится во вращение с помощью одного мотора. Чтобы она могла вращаться в обе стороны, существует два варианта:

  1. Установка двух двигателей. Каждый из них будет отвечать за поворот в конкретную сторону. Когда один работает, второй пребывает в состоянии покоя.
  2. Установка одного двигателя со схемой, которая сможет заставить его крутится в обе стороны.

Какой из предложенных вариантов выбрать, зависит исключительно от вас. Далее делается основная конструкция. Для комфорта работы необходимо два «сустава». Прикреплённый к платформе должен уметь наклоняться в разные стороны, что решается с помощью двигателей, размещённых в его основании. Ещё один или пару следует разместить в месте локтевого изгиба, чтобы часть захвата можно было перемещать по горизонтальной и вертикальной линии системы координат. Далее, при желании получить максимальные возможности, можно установить ещё двигатель в месте запястья. Далее наиболее необходимое, без чего не представляется рука-манипулятор. Своими руками предстоит сделать само устройство захвата. Тут существует множество вариантов реализации. Можно дать наводку по двум самым популярным:

  1. Используется только два пальца, которые одновременно сжимают и разжимают объект захвата. Является самой простой реализацией, которая, правда, обычно не может похвастаться значительной грузоподъёмностью.
  2. Создаётся прототип человеческой руки. Тут для всех пальцев может использоваться один двигатель, с помощью которого будет осуществляться сгиб/разгиб. Но можно сделать и конструкцию сложней. Так, можно к каждому пальцу подсоединить по двигателю и управлять ими отдельно.

Далее остаётся сделать пульт, с помощью которого будет оказываться влияние на отдельные двигатели и темпы их работы. И можно приступать к экспериментам, используя робот-манипулятор, своими руками сделанный.

Блок: 11/14 | Кол-во символов: 2046
Источник: https://stroysoc. ru/the-construction-of-the-fence/samodelnye-manipulyatory-na-gruzovik-kak-sdelat-samodelnyi-kran-v-kuzov/

Популярные модели

Краны-манипуляторы производятся в:

  • Японии.
  • Китае.
  • России.
  • Германии.
  • Италии.
  • Корее.

Выбрать модель силовой установки можно из таких торговых марок ведущих мировых производителей:

  • Atlas;
  • Amco Veba;
  • Effer;
  • Hiab;
  • Ferrari;
  • Fassi;
  • Palfinger epsilon;
  • Unik;
  • Isuzu;
  • Foton;
  • XCMG;
  • Атлант;
  • БАКМ;
  • Велмаш.

Установки Foton имеют показатель грузоподъемности 6 т, а их длина — больше 6 м. Foton Олли перевозит грузы и полезен в строительных работах.

Крановая установка Isuzu QL 1100 TMA является одной из новинок японской компании. Грузоподъемность — 5,5 т, длина около 6 м.

Кран-манипулятор Hiab 600EP5HiPro поднимает грузы до 16 т. Его можно использовать для перемещения крупно- и негабаритных грузов. Оснащен пультом для дистанционного управления. Данное устройство способно поднимать грузы, которые расположены возле его колес.

Мини-кран перемещает груз весом до 3 т. Популярные модели:

  • СОРОКИН 8.10.
  • АЕ&Т 1т Т62201.
  • АЕ&Т 1т Т62101.
  • СОРОКИН 8.6.
  • СОРОКИН8.2.
  • СОРОКИН 8.22.
  • СОРОКИН 8.3.

Подходящая крановая установка на Газель должна поднимать вес 800 кг. Это такие модели:

  • РМ 3622 СЕ, производитель — Италия, монтируется за кабиной;
  • Unik URA — 100, производитель — Япония, монтируется внутри бортовой платформы.

Газель с КМУ подходит для транспортировки крупногабаритных и легких грузов, а также для погрузочно-разгрузочных работ.

Блок: 2/8 | Кол-во символов: 1350
Источник: https://levevg.ru/kak-sdelat-samodelnyi-manipulyator-na-avto-kak-sdelat/

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять крановую установку напрямую к раме запрещено.

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы. Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

  • балка;
  • стрела;
  • опорные стойки;
  • специальные стремянки.

С помощью специальных стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так.

Когда появилось множество вариантов КМУ, монтируемых на шасси грузовиков Газель, владельцы данных авто стали думать, как поставить этот мобильный кран на свое транспортное средство. Ведь в итоге можно получить самую популярную спецтехнику. может иметь грузоподъемность от 1 до 11 тонн.

Основа крепления КМУ к раме авто – это подрамник. Его и надо будет сделать своими руками. Прикреплять манипулятор напрямую к раме запрещено.

В первую очередь вам надо будет сдвинуть кузов машины назад. Так за ее кабиной появится свободное место для установки автокрана. Лучшее решение – вообще снять кузов с шасси, потому как надо будет поменять подрамник. Это нужно сделать по двум причинам:

  • заводская конструкция слишком слабая, ибо сделана из тонкого металла, и может треснуть;
  • стандартная Газель имеет слишком короткую базу, для установки КМУ ее надо удлинить.

Блок: 9/10 | Кол-во символов: 1769
Источник: https://podstroit.ru/lighting/kak-sdelat-samodelnyi-kran-v-kuzov-gruzovika-svoimi-rukami.html

Кол-во блоков: 15 | Общее кол-во символов: 7311
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://podstroit. ru/lighting/kak-sdelat-samodelnyi-kran-v-kuzov-gruzovika-svoimi-rukami.html: использовано 2 блоков из 10, кол-во символов 3061 (42%)
  2. https://tehnolen.ru/sdelat-kranovaya-manipulyatornaya-ustanovka-v-domashnih-usloviyah/: использовано 1 блоков из 13, кол-во символов 458 (6%)
  3. https://stroysoc.ru/the-construction-of-the-fence/samodelnye-manipulyatory-na-gruzovik-kak-sdelat-samodelnyi-kran-v-kuzov/: использовано 1 блоков из 14, кол-во символов 2046 (28%)
  4. https://levevg.ru/kak-sdelat-samodelnyi-manipulyator-na-avto-kak-sdelat/: использовано 2 блоков из 8, кол-во символов 1599 (22%)
  5. https://www.chipmaker.ru/topic/83262/: использовано 1 блоков из 4, кол-во символов 147 (2%)

Инструкция по монтажу кран манипуляторных установок (КМУ)

Иногда установка гидроманипулятора своими руками рассматривается клиентами, как экономия денег. Но это не всегда оправданно.
Переоборудование транспортного средства (монтаж крана-манипулятора) должна проводится в соответствии с техническим регламентом Таможенного союза «О безопасности колесных транспортных средств»

Перед монтажом КМУ.

  1. Заполнение и регистрация заявления в ГИБДД на переоборудование автомобиля.
  2. Обратиться в орган, уполномоченный на выдачу «заключений на внесение изменений в конструкцию транспортного средства».
  3. Получить «заключение на внесение изменений в конструкцию транспортного средства».



ВАЖНО! МОНТАЖ КМУ РАЗРЕШАЕТСЯ ПРОВОДИТЬ ТОЛЬКО ОРГАНИЗАЦИЯМ, ИМЕЮЩИМ СЕРТИФИКАТ СООТВЕТСТВИЯ, УДОСТОВЕРЯЮШЩИЙ ПРАВО ПРОВЕДЕНИЯ ПОДОБНЫХ РАБОТ.

В противном случае, необходимо пройти сертификацию инструмента, рабочего места, технологий в органе, уполномоченном на выдачу заключений на внесение изменений в конструкцию транспортного средства.



Внимание. Все действия по внесению изменений в конструкцию транспортного средства (монтаж КМУ) разрешается производить только собственнику автомобиля! Т.е. автомобиль должен иметь регистрацию, и в графе владелец должен быть указан человек, желающий произвести изменения (в данном случае монтаж КМУ). Соответственно крановая установка должна иметь грузовую таможенную декларацию (оригинал ГТД с синими печатями) т.е. растаможена, и на нее необходимо иметь договор купли-продажи на собственника автомобиля.

 Далее непосредственно этапы по монтажу КМУ.

 Демонтаж кузова.

Как правило этот этап затруднений это не вызывает, однако надо заранее предусмотреть расходы на новые стремянки т.к в большинстве случаев из за процесса коррозии они не откручиваются и их просто срезают. Также необходимо иметь технологические подставки под кузов (4 стойки под кузов высотой примерно 800 мм) для установки кузова после монтажа во избежание деформации крыльев на кузове или последние необходимо демонтировать заранее. В качестве грузоподъёмного механизма обычно заказывается кран манипулятор г/п до 3 тн или используется любое другое (кран, кран-балка, тельфер и т.д)

  1. Подбор насоса. Монтаж насоса. Монтаж КОМ (коробка отбора мощности).

Этап подбора насоса. Насос может быть любого производства (отечественного, импортного), а так же любым по исполнению (шестерёнчатый, аксиально-поршневой, роторно-поршневой и т.д). Внимание! Насос не привязан к конкретной марке или модели краново-манипуляторной установке (например: КМУ ТАДАНО, ЮНИК) и может быть абсолютно любым. Производитель заранее не может знать заранее назначение крановой установки. Например: КМУ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАНА как СТАЦИОНАРНО, так и С ПРИВОДОМ ОТ ЭЛЕКТРИЧЕСКОЙ НАСОСНОЙ СТАНЦИИ. Насос должен соответствовать требованиям гидросистемы КМУ и монтироваться на КОМ соответствующего автомобиля.. На любое гидравлическое оборудование (в нашем случае крановую установку) насос побирается исходя из необходимого давления (указывается в атм, bar или Мпа), а так же из необходимой производительности оборудования. Все данные указываются в технической документации на оборудование (КМУ) или можно сориентироваться по данным на шильдике  основного распределителя оборудования. Как правило, на всех крановых установках, диапазон давлений от 180 до 220 атм, но могут быть и исключения. Следовательно, монтаж отечественных насосов серии НШ в корне неверен, так как эти насосы (насос НШ 3-ей серии с обозначением типа НШ 32-3Л) рассчитаны на рабочее давление не более 160 атм!!! Работать будет на пределе, и не обеспечит необходимых скоростных и грузовых характеристик крановой установки. Грузоподъёмность в гидросистеме КМУ напрямую зависит от давления. Далее. По производительности насос подбирается исходя из объёма гидрокомпонентов системы (в случае отсутствия данных от производителя КМУ). От производительности насосов зависят скорости исполнительных механизмов. Здесь при расчёте конечной  производительности насоса надо учитывать объем насоса (см3) и обороты двигателя. Помните, рабочие обороты дизельных двигателей и бензиновых отличаются.

Важно! Учитывайте направление вращения насоса в зависимости от направления вращения выходного вала КОМ!

    Монтаж насоса, КОМ.

    Необходимо слить масло из КПП (потом не забудьте залить масло обратно), демонтировать технологическую заглушку под КОМ на КПП, смонтировать коробку отбора мощности (КОМ), не забыть про уплотнение КОМ и КПП (то же и между насосом и КОМ), произвести монтаж непосредственно насоса или кардана в зависимости от исполнения КОМ. На насос удобнее заранее привернуть штуцер напорный и штуцер под всасывающий рукав, не забыть про уплотнения. При монтаже насоса через кардан, при выборе насоса обратите внимание на исполнение подшипника выходного вала насоса. В случае, если монтаж насоса будет производиться через кардан без дополнительной опоры с подшипником, от монтажа насоса с бронзовыми втулками следует отказаться.

    Примечание. При выборе КОМ обратите внимание на способ включения. Производятся КОМ с пневмоэлектрическим включением и механическим. В первом случае необходимо соединить КЭМ с пневмосистемой машины, а также произвести монтаж клапана электромагнитного (КЭМ) и подключить через кнопку управления КЭМ в кабине. Во втором случае в полу кабины автомашины сверлится отверстие и через него в кабину заводится тросик управления КОМ.

  1. Подготовка рамы под монтаж КМУ

На этом этапе монтажа необходимо перенести воздушные ресиверы, топливные баки, ящики под инструменты, АКБ (по необходимости). В случае, если КМУ с откидными лапами (в транспортном положении лапы устанавливаются вертикально вверх и задвигаются) ничего переносить не нужно. Такой вариант исполнения обычно присутствует на КМУ европейского производства.

  1. Примерка КМУ на раму.

На данном этапе необходимо «накинуть» КМУ на раму, подметить  места усиления на раме, рассчитать конструкцию подрамника, предусмотреть технологические расстояния между основанием КМУ и кабиной, КМУ и кузовом. Рассчитать высоту подрамника под основание КМУ (учесть высоту кабины для обеспечения свободного вращения КМУ вокруг своей оси), учесть крайнюю верхнюю точку высоты всей установки, во избежание нарушений ПДД.

  1. Изготовление подрамника. Усиление рамы в местах крепления КМУ. Удлинение рамы. Укорочение кузова. Перенос задних крыльев на кузове.

Изготовление подрамника.

На сегодня существует 2 основных варианта изготовления подрамника, именно: изготовление короткого подрамника непосредственно под основание КМУ и изготовление единого длинного подрамника под основание КМУ и кузова. Так же существует вариант усиления непосредственно рамы автомобиля, гнутым профилем. Назначение у всех одно — равномерно распределить нагрузку веса КМУ на раму машины, а так же исключить деформацию рамы (кручение) во время проведения грузоподъёмных работ КМУ. Ни один из этих способов не гарантирует абсолютную сохранность рамы. У всех есть свои достоинства и недостатки. Основное правило — не перегружать машину в процессе эксплуатации, соблюдать скоростной режим (чем тише, тем лучше), стараться перемещаться по ровным дорогам и своевременно протягивать шпильки крепления КМУ, следить за состоянием рамы.

Усиление рамы. В местах крепления основания КМУ под крепёжными шпильками можно произвести усиления рамы для предотвращения поломки рамы.

Удлинение рамы. В случае смещения кузова назад требуется удлинение рамы под свес кузова. В отдельных случаях рама не удлиняется, при использования  металлического подрамника на всю длину кузова (на усмотрение сотрудников ГИБДД).

Укорочение кузова. В некоторых случаях необходимо уменьшить длину кузова на 500-600 мм из-за уже имеющегося большого заднего свеса (существуют ограничения по ГОСТ максимально возможного вылета) или по иным причинам. Здесь трудностей, как правило, не возникает, необходимо аккуратно снять борта, каждый борт уменьшить до необходимой длины в кондукторе, обрезать днище кузова, перенести крепление бортов, замки. В итоге все должно открываться – закрываться для беспроблемного прохождения ТО.

Перенос задних крыльев. В случае крепления крыльев на кузов и при смещении последнего требуется перенести задние крылья на соответствующее расстояние. Здесь никаких трудностей, как правило, не возникает.

  1. Монтаж основания КМУ. Крепление КМУ. Обвязка трубопроводов.

Далее непосредственно этап по монтажу основания КМУ. Здесь необходимо соединить основание КМУ и раму, через заранее изготовленный подрамник. При монтаже рекомендуется применять усиленные шпильки (из углеродистой стали) максимально возможного диаметра с мелким (нестандартным) шагом резьбы. При этом рекомендуется использовать 2 гайки с каждой стороны или одну удлинённую.

После первоначальной протяжки шпилек крепления КМУ рекомендуется повторно протянуть через 8-16 часов эксплуатации.

Монтаж трубопровода. Следующий этап – это монтаж трубопровода для соединения насоса и КМУ.

В качестве всасывающего рукава (с бака КМУ во всасывающую полость насоса) используется напорно-всасывающий маслобензостойкий, с креплением на хомуты (в виду низкого давления до 6 атм).

Напорный РВД (рукав, соединяющий подачу насоса и г/распределитель КМУ) рекомендуется изготовить оригинальный, по месту, под существующий штуцер на г/распределителе КМУ и насоса. Компаний, занимающимися изготовлением рукавов высокого давления (РВД), достаточно, в каждом крупном городе найдёте, как минимум, две. Поэтому  в данной статье они не указываются.

  1. Монтаж стрелы. Запасовка каната, крюка.

Обычно, монтаж КМУ производится в следующем порядке:

1.монтаж основания

2.монтаж стрелы

3.запасовка каната, крюка

Данная последовательность обусловлена удешевлением при транспортировании КМУ (для транспортирования, КМУ предварительно разбирают на составляющие: основание, стрелу и крюк. Иногда полностью демонтируют аутригера (лапы)), а так же удобством монтажа).

На данном этапе нужен грузоподъёмный механизм и помощник. При навешивании стрелы рекомендуется выдвигать на необходимое расстояние г/цилиндр подъёма стрелы ( или цилиндры если их 2 шт) так как на данном этапе основание КМУ уже смонтировано и должно быть работоспособно. Внимание! При работе г/цилиндром стрелы золотник на выдвижении стрелы не перемещайте, иначе побежит масло.

  1. Монтаж кузова.

На этапе монтажа кузова дополнительный грузоподъёмный механизм не требуется. Эту работу можно произвести уже установленным КМУ.

  1. Техническое обслуживание КМУ. Пусконаладочные работы. Сдача в эксплуатацию.

Заключительный этап. В б/у крановых установках, обязательно заменить масло и фильтр на новые. В новых КМУ, желательно заменить масло на масло необходимой вязкости, для использования в  соответствующих климатических условиях. Про шприцевать, смазать. При необходимости (для б/у крановых установок) устранить утечки, заменить неисправные РВД, узлы. По желанию, можно покрасить КМУ заново (для б/у КМУ). Проверить работу всех узлов, произвести пробные работы. Проверить давление в гидросистеме.

Испытания КМУ

Проводим испытания крана манипулятора. Вначале проверяем все функции (выдвижения, повороты) по 3 раза. Затем проводим статические испытания. Проводим динамические испытания. Проверяем устойчивость автомобиля при максимальных нагрузках. Проверяем работу КМУ – держит ли груз, нет ли протечек в соединениях. Проверяем работу системы безопасности (ограничения грузоподъемности).

Испытания крана манипулятора после монтажа Испытания КМУ после монтажа
Динамические испытания КМУ после монтажа Динамические испытания крана манипулятора после монтажа



Инструкция по монтажу кран манипуляторных установок (КМУ)

 По окончании работ.

  1. Пройти технический осмотр автомашины на станции.
  2. Предъявить автомашину для осмотра сотруднику ГИБДД.
  3. Предъявить весь перечень необходимых документов.
  4. Получить справку «о внесении изменений в конструкцию транспортного средства».
  5. Обратиться в МРЭО ГИБДД с заявлением для внесения соответствующей записи в «свидетельство о регистрации» и ПТС.

Смазка стрелы КМУ
Чем смазывать колонну и трос крана манипулятора (КМУ)

AIMOL-M Slidestop 68

Масло для направляющих скольжения
Нетоксичное масло, специально разработанное для смазывания направляющих скольжения.
Преимущества:
— Не вызывает коррозии как металлических, так и неметаллических деталей
— Превосходная нагрузочная способность
— Очень хорошая коррозионная защита
 Применение:
Масло используется для смазывания стрел телескопических кранов кистью, валиком или распылением. Также подходит для смазывания и коррозионной защиты гидравлических цилиндров.

Типичные характеристики:
Slidetop 68
Вязкость кинематическая при 40°C, сСт: 68
Вязкость кинематическая при 100°C, сСт: 8.6
Диапазон рабочих температур: От -25 до +190°C

Инструкция оператора (КМУ) крана манипулятора

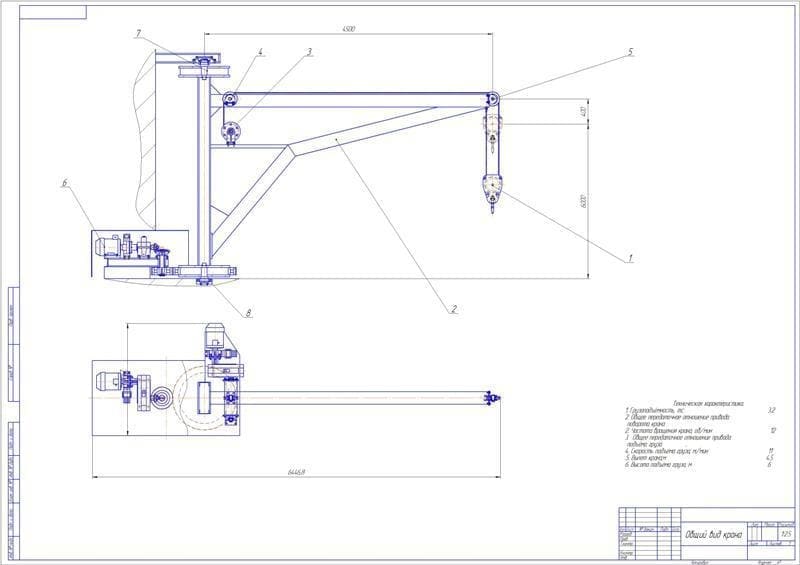

Подробная инструкция как сделать самодельный кран для строительства дома

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У большинства людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Современные производители предлагают инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

  • маневренностью;
  • широким спектром применения;
  • функциональностью;
  • удобством в эксплуатации.

Благодаря наличию различных насадок, с данной техникой можно проводить различные манипуляции.

Мини краны – как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются и при тонкой, почти ювелирной работе. Производители современной техники проводили эксперимент со спичечной коробкой, которую необходимо было передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой возле груза, но такими достоинствами обладают только покупные агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится. Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы определенной массы на указанную высоту он сможет.

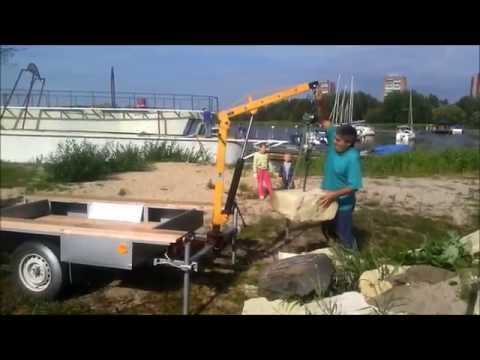

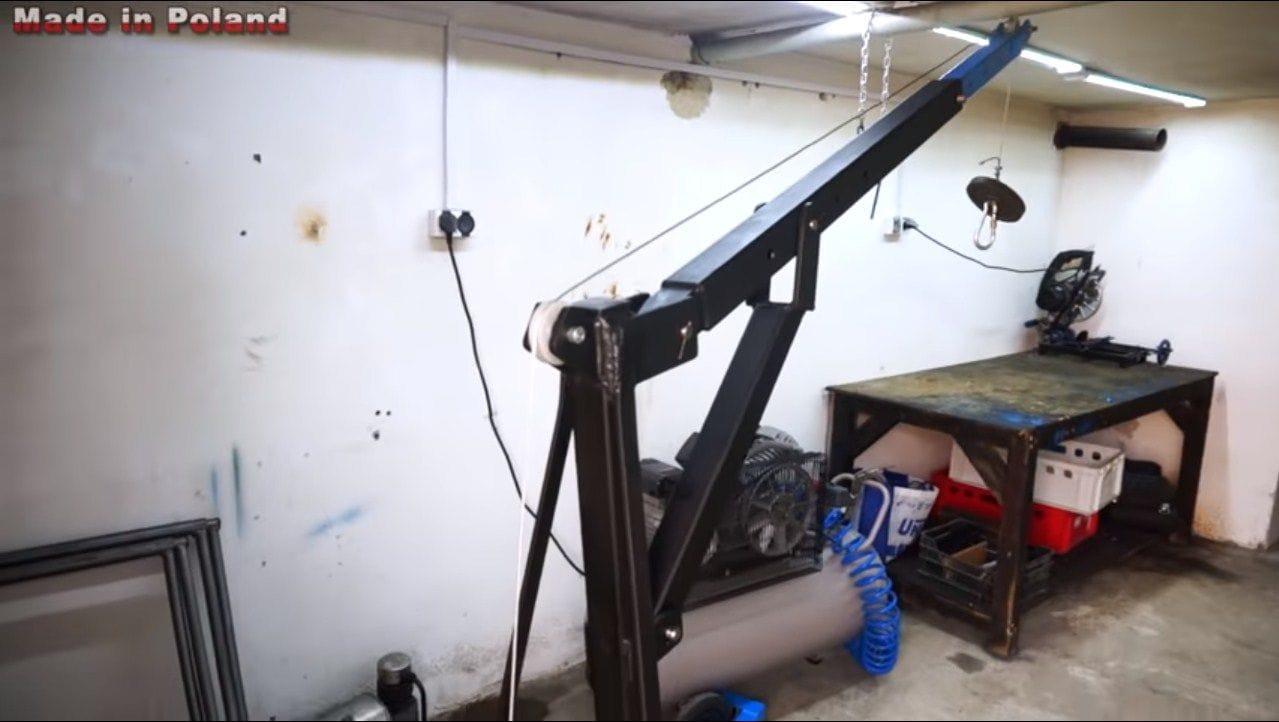

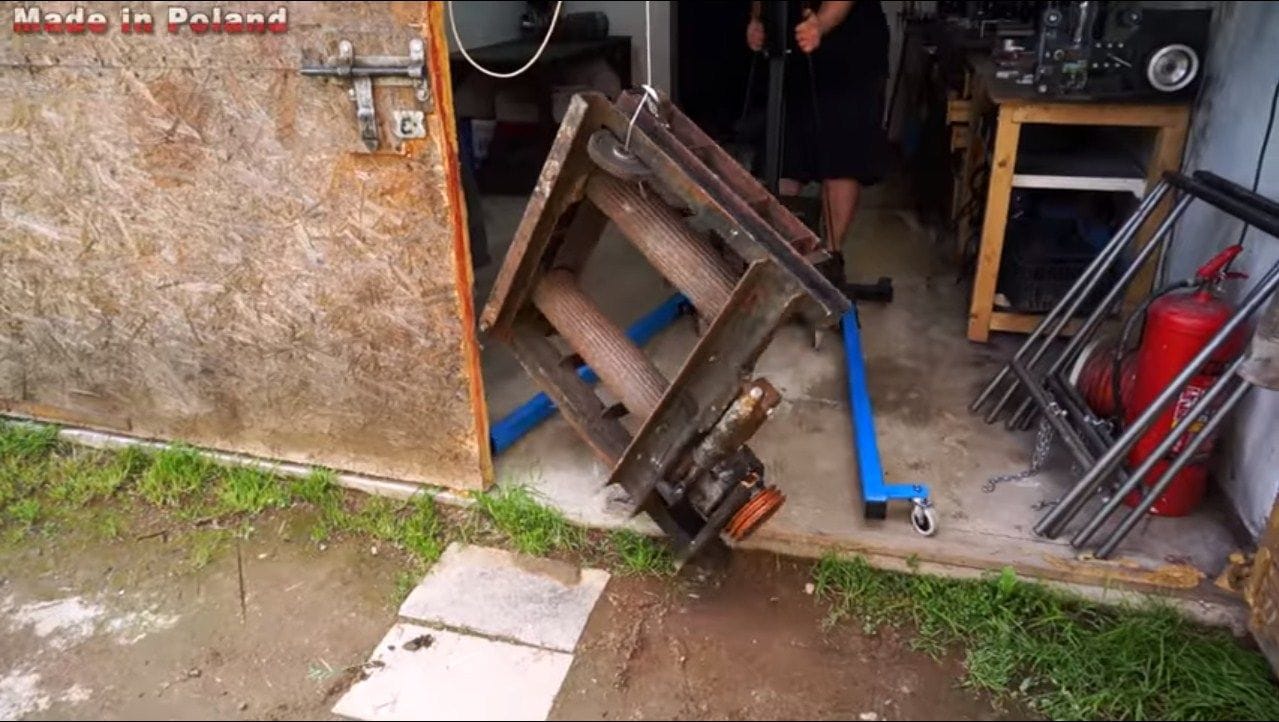

Простой мини – кран своими руками

Если делать мини кран своими руками, он способен будет поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов. С ним вы сможете самостоятельно заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

  1. С помощью редуктора на червячную основу крепится грузовая лебедка.
  2. Строительные опоры являются основанием для винтовых выносных систем.
  3. Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
  4. В качестве основы можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить соотношению размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относятся:

  • Оптимальная высота стрелы – 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.

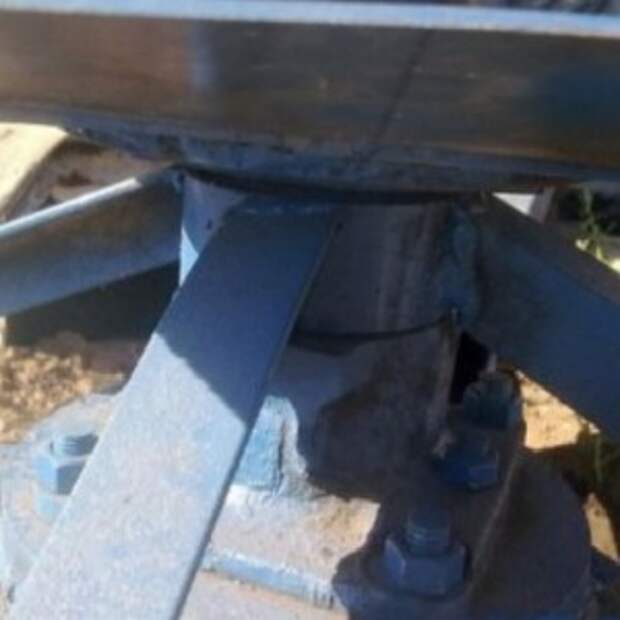

  • На основание монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы. В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
  • Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.

Виды ручных кранов

Все строительные краны классифицируются на:

  • самоходные;
  • стационарные;
  • башенные;
  • специального назначения.

Эта техника оснащается механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения они делятся на:

  • стационарные;
  • переставные;
  • самоподъемные;
  • передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Подъемник

Современные подъемники по видам делятся на:

  • Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
  • Телескопические. К их преимуществам относится: небольшой вес и компактность. Эти устройства способны поднимать грузы на рабочую высоту до 150 кг.

Они, в свою очередь, делятся на:

  • самоходные;
  • несамоходные.

При выборе подъемника стоит учитывать несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

  • лебедка, изготовить которую можно из барабана и троса;
  • трубы;
  • электропривод.

К преимуществам строительных подъемников относятся:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты применяются при монтажно–строительных работах. Также их часто можно встречать в супермаркетах и на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, регулярно применяется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

К их основным преимуществам относятся:

  • производительность;
  • высокая грузоподъемность;
  • компактные размеры в сложенном виде;
  • широкий спектр применения;
  • маневренность.

Также к их достоинствам относится автономность – они способны работать на аккумуляторах. Помимо этого, подъемные краны могут оснащаться разными типами приводов:

  • электрогидравлическими;
  • дизельными;
  • электрическими;
  • гидравлическими.

Чаще всего в строительстве применяются модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариаций аппаратов данного вида, но практически все они состоят из:

  • подъемного устройства,
  • мобильной платформы;
  • равноскоростных ведущих колесиков.

Чтобы соорудить ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

  • двухсекционный распределитель;
  • втулки;
  • насос;
  • гидравлический цилиндр;
  • двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, способен поднимать грузы, массой до полутоны. Данное устройство устанавливается на УАЗ, и после эксплуатации – снимается. Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель. После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях. Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто данный аппарат используется при монтаже кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

К основным преимуществам крана Пионер относятся:

  • удобство в эксплуатации – благодаря простой и надежной конструкции;
  • возможность сборки и разборки аппарата в течение получаса;
  • мобильность, позволяющая применять агрегат даже на дальних объектах;
  • маленький расход энергии.

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

  • он способен поднимать вес не более 1 тонны;
  • если на него подвесить гибкий груз, это не всегда удобно и безопасно.

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

  1. Основной опорной рамы. Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
  2. Страховочных растяжек, грузовых канатов, электрического привода;
  3. Поворотной стрелы. Она может быть разборной или на болтах;
  4. Механизма конечного останова. Он располагается в конце стрелы;
  5. Путевого выключателя, расположенного на механизме, отвечающем за подъем груза.

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, – попробуйте собрать кран своими руками. С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при монтаже кровли, сооружении стен на большой высоте.

Основой механизма является опорная ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, а устойчивость достигается благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

  • прямоугольная труба;
  • двутавр;
  • телескопический узел для двутавра;
  • тросы небольшого диаметра;
  • швеллер;
  • электромотор;
  • лебедка.

Из инструментов вам понадобятся:

  • ключи;
  • молоток;
  • набор отверток.

Схема конструкции

Чтобы сделать кран Пионер своими руками, необходимо сделать грамотную схему. На ней стоит строго указать: материалы изготовления, размеры каждого отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста. Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

  1. Рама крана собирается из уголка 63х63х5 мм.
  2. Для 5-ти метровой стрелы необходима труба, диаметром 5 – 8 см.
  3. Для усиления конструкции понадобятся 2 уголка, размерами 30х30х3 мм.

Грузоподъемность такого аппарата будет составлять 150 кг. Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, потребуется оснастить его тросами маленького диаметра. Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотной рамы, необходимо использовать швеллер.

Благодаря ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации аппарата рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера. Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше воспользоваться услугами профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Технические характеристики

Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить на количестве строителей. С ним вы сможете поднимать кровельные материалы, брус, рабочий инструмент и оборудование на необходимую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

  • Грузоподъемность устройства может варьироваться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используемых при сборке.
  • Высота крана будет составлять 4 метра.
  • Платформа может разворачиваться на 360 градусов.

В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками. Конечно же, на такие манипуляции вы потратите свое свободное время, зато сможете немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.

Как работает кран отопителя газель электрический? - Энциклопедия автомобилиста

Устройство крана отопителя газель бизнес

В каждом автомобиле предусмотрена система отопления салона, связанная с системой охлаждения двигателя. Для управления печкой сегодня широко используются электрические краны отопителя — об этих устройствах, их типах, конструкции, принципе работы, а также об их выборе и замене читайте в данной статье.

Что такое кран отопителя электрический?

Кран отопителя электрический (кран управления отопителем с электроприводом, клапан отопителя) — компонент системы отопления салона/кабины транспортных средств; кран или клапан для управления подачей охлаждающей жидкости из системы охлаждения двигателя в радиатор (теплообменник) отопителя.

Кран с электроуправлением является аналогом механического крана, однако его привод осуществляется с помощью встроенного электромотора или соленоида. Такое решение позволило отказаться от тросового привода и реализовать управление отопителем с помощью кнопки. Электрические краны дают возможность реализовать различные схемы отопления салона и работы системы охлаждения двигателя, при этом они удобны в применении, надежны в работе и имеют простую конструкцию.

Типы, конструкция и принцип работы электрического крана отопителя

Существующие сегодня краны с электроуправлением делятся на группы по типу запорного элемента и его привода, и по количеству контуров (и, соответственно, патрубков).

По количеству контуров и патрубков краны отопителей бывают:

  • Одноконтурные/2-патрубковые — обычные краны/клапаны;
  • Двухконтурные/3-патрубковые — трехходовые краны.

Краны с двумя патрубками — это клапаны, которые могут лишь открывать и закрывать поток жидкости. В таком кране один патрубок является впускным, второй — выпускным, а между ними располагается запорный элемент. Кран отопителя с двумя патрубками используется в обычных системах отопления салона, он располагается между выпускным патрубком системы охлаждения двигателя и впускным патрубком радиатора печки, обеспечивая управление потоком горячей охлаждающей жидкости.

Краны с тремя патрубками — это трехходовые краны, которые могут направлять поток жидкости в два разных трубопровода. В этом кране предусмотрен один впускной патрубок и два выпускных, а запорный элемент выполнен таким образом, что он может направлять жидкость от впускного патрубка на один из выпускных, одновременно перекрывая второй. Кран отопителя с тремя патрубками может использоваться в различных системах отопления салона: с байпасом, с дополнительным отопителем и т.д.

По типу запорного элемента и его привода краны бывают:

  • Шиберные с приводом от электрического двигателя;
  • Запорные с приводом от соленоида.

Конструкция шиберных кранов проста. Их основу составляет пластиковый литой корпус с патрубками, внутри которого располагается поворотная пластина в виде сплошного сектора или сектора с отверстиями по размеру патрубков. На корпусе устанавливается компактный электрический двигатель с простейшим шестереночным редуктором, с помощью которого обеспечивается поворот пластины. В кранах с двумя патрубками (двухконтурных) оба патрубка расположены друг напротив друга, между ними находится пластина. В кранах с тремя патрубками на одной стороне находится впускной патрубок, на другой — два выпускных.

Кран отопителя с электродвигателем работает следующим образом. При выключенной печке пластина крана находится между патрубками, перекрывая поток жидкости — в этом случае горячая жидкость не поступает в радиатор отопителя, система отопления салона не работает. При необходимости включить печку водитель нажимает кнопу на приборной панели, на электродвигатель крана поступает ток, он поворачивает пластину и открывает путь охлаждающей жидкости — радиатор отопителя нагревается, система отопления салона начинает работать. Для отключения печки водитель вновь нажимает на кнопку, все процессы происходят в обратном порядке, и печка отключается.

https://www.youtube.com/watch?v=hk6gDGGT6Wo

Кран отопителя с тремя патрубками при наличии в системе отопления байпаса тоже работает несложно. При выключенной печке поворотная пластина находится в таком положении, что охлаждающая жидкость проходит через кран и по выпускному трубопроводу поступает на вход системы охлаждения двигателя (на помпу). При включении печки пластина поворачивается, закрывает один выпускной патрубок и открывает второй — теперь поток жидкости свободно проходит в радиатор отопителя, а от него поступает в выпускной трубопровод и на вход системы охлаждения двигателя. При отключении печки все процессы происходят в обратном порядке.

Конструкция запорных соленоидных кранов иная. Их основу составляет пластиковый корпус, внутри которого располагается подъемный затвор в виде усеченного конуса. В закрытом положении затвор садится на свое седло, обеспечивая перекрытие потока жидкости. Затвор с помощью штока соединен с якорем соленоида, который установлен на корпусе крана. Двухконтурные краны могут быть одно- и двухсоленоидными. В первом случае на штоке соленоида располагаются оба запорных элемента, во втором — каждый запорный элемент управляется своим соленоидом.

Работа соленоидного крана отопителя тоже проста. Краны являются нормально открытыми — без напряжения на соленоиде затвор поднят пружиной, канал открыт. При запуске двигателя на соленоид подается напряжение и кран закрывается. При включении печки соленоид обесточивается, кран открывается и обеспечивает подачу горячей жидкости на радиатор отопления. При выключении печки на соленоид вновь подается напряжение и кран закрывается.

Двухконтурный кран работает аналогично, однако один его контур всегда закрывается при включении зажигания — это предотвращает подачу охлаждающей жидкости на радиатор отопителя, жидкость идет по байпасу. При включении печки происходит переключение контуров, охлаждающая жидкость поступает на радиатор отопителя, при выключении печки кран возвращается в исходное положение.

Оба соленоида двухконтурного крана никогда не открываются и не закрываются одновременно (за исключением полного обесточивания, когда оба затвора открыты).

Источник: https://avtotop. info/ustrojstvo-krana-otopitelja-gazel-biznes/

Отопитель Газель бизнес

Отопитель Газель бизнес не плохая пародия на отопители иномарок, но только на первый взгляд. Управление отопителем осуществляется кнопками и рукоятками на электронным блоке, находящемся на панели управления.

Воздух в отопитель, как и на всех «Газелях», засасывается электровентилятором через решётки под лобовым стеклом и, проходя через воздуховоды и дефлекторы поступает в салон.
Охлаждающая жидкость к радиатору отопителя подаётся через кран, открытие и закрытие которого осуществляет электропривод.

От таких же кранов предыдущих моделей его отличает наличие дополнительного штуцера. В закрытом положении крана жидкость перенаправляется обратно в систему охлаждения.

Отопитель Газель бизнес устройство

Управление краном производится автоматически блоком управления отопителем в зависимости выбранной температуры. Кроме того температура подаваемого в салон воздуха регулируется центральной заслонкой, которая поворачиваясь направляет поток воздуха, или часть его, через или в обход радиатора.
Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.

Управление заслонками отопитель Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель.

Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя. Для доступа к нему, как и доступа, практически ко всем элементом отопителя, необходимо снимать переднюю панель полностью. Единственное что можно сменить без снятия панели это радиатор отопителя. Для его смены достаточно снять бардачок.

 Отопитель Газель бизнес поиск неисправностей

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то  необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

https://www.youtube.com/watch?v=sv4JmTnYdiw

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

admin 14/02/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Источник: https://avtolektron.ru/upravlyaemye-ustrojstva/dopolnitelnoe-oborudovanie/otopitel-gazel-biznes

Кран отопителя электрический: управлением теплом в салоне

Кран отопителя электрический: управлением теплом в салоне

В каждом автомобиле предусмотрена система отопления салона, связанная с системой охлаждения двигателя. Для управления печкой сегодня широко используются электрические краны отопителя — об этих устройствах, их типах, конструкции, принципе работы, а также об их выборе и замене читайте в данной статье.


Что такое кран отопителя электрический?

Кран отопителя электрический (кран управления отопителем с электроприводом, клапан отопителя) — компонент системы отопления салона/кабины транспортных средств; кран или клапан для управления подачей охлаждающей жидкости из системы охлаждения двигателя в радиатор (теплообменник) отопителя.

Кран с электроуправлением является аналогом механического крана, однако его привод осуществляется с помощью встроенного электромотора или соленоида. Такое решение позволило отказаться от тросового привода и реализовать управление отопителем с помощью кнопки. Электрические краны дают возможность реализовать различные схемы отопления салона и работы системы охлаждения двигателя, при этом они удобны в применении, надежны в работе и имеют простую конструкцию.


Типы, конструкция и принцип работы электрического крана отопителя


Типовая схема систем охлаждения двигателя и отопления салона

Существующие сегодня краны с электроуправлением делятся на группы по типу запорного элемента и его привода, и по количеству контуров (и, соответственно, патрубков).

По количеству контуров и патрубков краны отопителей бывают:

  • Одноконтурные/2-патрубковые — обычные краны/клапаны;
  • Двухконтурные/3-патрубковые — трехходовые краны.

Краны с двумя патрубками — это клапаны, которые могут лишь открывать и закрывать поток жидкости. В таком кране один патрубок является впускным, второй — выпускным, а между ними располагается запорный элемент. Кран отопителя с двумя патрубками используется в обычных системах отопления салона, он располагается между выпускным патрубком системы охлаждения двигателя и впускным патрубком радиатора печки, обеспечивая управление потоком горячей охлаждающей жидкости.

Краны с тремя патрубками — это трехходовые краны, которые могут направлять поток жидкости в два разных трубопровода. В этом кране предусмотрен один впускной патрубок и два выпускных, а запорный элемент выполнен таким образом, что он может направлять жидкость от впускного патрубка на один из выпускных, одновременно перекрывая второй. Кран отопителя с тремя патрубками может использоваться в различных системах отопления салона: с байпасом, с дополнительным отопителем и т.д.

По типу запорного элемента и его привода краны бывают:

  • Шиберные с приводом от электрического двигателя;
  • Запорные с приводом от соленоида.

Конструкция шиберных кранов проста. Их основу составляет пластиковый литой корпус с патрубками, внутри которого располагается поворотная пластина в виде сплошного сектора или сектора с отверстиями по размеру патрубков. На корпусе устанавливается компактный электрический двигатель с простейшим шестереночным редуктором, с помощью которого обеспечивается поворот пластины. В кранах с двумя патрубками (двухконтурных) оба патрубка расположены друг напротив друга, между ними находится пластина. В кранах с тремя патрубками на одной стороне находится впускной патрубок, на другой — два выпускных.

Кран отопителя с электродвигателем работает следующим образом. При выключенной печке пластина крана находится между патрубками, перекрывая поток жидкости — в этом случае горячая жидкость не поступает в радиатор отопителя, система отопления салона не работает. При необходимости включить печку водитель нажимает кнопу на приборной панели, на электродвигатель крана поступает ток, он поворачивает пластину и открывает путь охлаждающей жидкости — радиатор отопителя нагревается, система отопления салона начинает работать. Для отключения печки водитель вновь нажимает на кнопку, все процессы происходят в обратном порядке, и печка отключается.

Кран отопителя с тремя патрубками при наличии в системе отопления байпаса тоже работает несложно. При выключенной печке поворотная пластина находится в таком положении, что охлаждающая жидкость проходит через кран и по выпускному трубопроводу поступает на вход системы охлаждения двигателя (на помпу). При включении печки пластина поворачивается, закрывает один выпускной патрубок и открывает второй — теперь поток жидкости свободно проходит в радиатор отопителя, а от него поступает в выпускной трубопровод и на вход системы охлаждения двигателя. При отключении печки все процессы происходят в обратном порядке.


Кран отопителя с соленоидом

Конструкция запорных соленоидных кранов иная. Их основу составляет пластиковый корпус, внутри которого располагается подъемный затвор в виде усеченного конуса. В закрытом положении затвор садится на свое седло, обеспечивая перекрытие потока жидкости. Затвор с помощью штока соединен с якорем соленоида, который установлен на корпусе крана. Двухконтурные краны могут быть одно- и двухсоленоидными. В первом случае на штоке соленоида располагаются оба запорных элемента, во втором — каждый запорный элемент управляется своим соленоидом.

Работа соленоидного крана отопителя тоже проста. Краны являются нормально открытыми — без напряжения на соленоиде затвор поднят пружиной, канал открыт. При запуске двигателя на соленоид подается напряжение и кран закрывается. При включении печки соленоид обесточивается, кран открывается и обеспечивает подачу горячей жидкости на радиатор отопления. При выключении печки на соленоид вновь подается напряжение и кран закрывается. Двухконтурный кран работает аналогично, однако один его контур всегда закрывается при включении зажигания — это предотвращает подачу охлаждающей жидкости на радиатор отопителя, жидкость идет по байпасу. При включении печки происходит переключение контуров, охлаждающая жидкость поступает на радиатор отопителя, при выключении печки кран возвращается в исходное положение. Оба соленоида двухконтурного крана никогда не открываются и не закрываются одновременно (за исключением полного обесточивания, когда оба затвора открыты).

Патрубки кранов всех типов выполняются зазубренными, такая форма обеспечивает плотную посадку резиновых трубопроводов. Монтаж трубопроводов на патрубки осуществляется с помощью металлических хомутов, сам кран обычно свободно висит на трубопроводах (так как имеет малую массу). Подключение крана к электросистеме выполняется с помощью стандартного электрического разъема.

Сегодня электрические краны отопителя широко используются на отечественных и зарубежных автомобилях, они практически вытеснили механические аналоги и сделали управление печкой салона более удобным.


Вопросы выбора и замены крана отопителя

Кран отопителя очень важен для работы системы отопления салона/кабины, однако выбор и замена этой детали в большинстве случаев не доставляет каких-либо проблем. Для правильного выбора крана необходимо соблюдать несколько рекомендаций:

  • Напряжение питания электродвигателя крана должно соответствовать напряжению бортовой электросети автомобиля — 12 или 24 В;
  • Тип крана — 2 или 3 патрубка — должен соответствовать схеме системы отопления салона. Для обычных систем необходим кран с двумя патрубками, для систем с байпасом нужен кран с тремя патрубками. Также кран с тремя патрубками можно использовать для создания системы отопления с дополнительным отопителем;
  • Диаметр патрубков должен соответствовать диаметру трубопроводов системы отопления, но при необходимости можно использовать переходники;
  • На кране и автомобиле должен быть один тип электрического разъема. При необходимости необходимо заменить тип разъема на автомобиле;
  • Кран должен иметь подходящие для его установки габариты.

Замену крана отопителя необходимо выполнять после слива охлаждающей жидкости, для монтажа необходимо использовать металлические хомуты. Нужно следить за правильностью установки крана — располагать его впускной и выпускной патрубок в соответствии с направлением жидкости. Для удобства на патрубках нанесены стрелки, указывающие направление потока жидкости. Если неправильно поставить обычный 2-патрубковый кран, система работать будет, но неправильный монтаж 3-патрубкового крана сделает систему полностью неработоспособной. При верном и надежном монтаже крана печка начнет работать сразу, обеспечивая тепло и комфорт в салоне автомобиля.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

своими руками, на ГАЗель, манипулятор, балка, мини, установка, на трактор

Кран-манипулятор - это силовая установка, монтируемая на подвижные платформы. Она поднимает и переносит тяжелые грузы за короткий промежуток времени. Такое оборудование можно сделать самостоятельно и установить самодельный кран в кузов грузовика.

Популярные модели

Краны-манипуляторы производятся в:

  • Японии.
  • Китай.
  • России.
  • Германии.
  • Италии.
  • Корее.

Выбрать модель силовой установки можно из торговых марок ведущих мировых производителей:

  • Atlas;
  • Amco Veba;
  • Effer;
  • Hiab;
  • Феррари;
  • Fassi;
  • Палфингер-эпсилон;
  • Unik;
  • Isuzu;
  • Foton;
  • ПМ;
  • XCMG;
  • Атлант;
  • БАКМ;
  • Велмаш.

Установки Foton имеют показатель грузоподъемности 6 т, а их длина - больше 6 м.Foton Олли перевозит грузы и полезен в строительных работах.

Крановая установка Isuzu QL 1100 TMA является одной из новинок японской компании. Грузоподъемность - 5,5 т, длина около 6 м.

Кран-манипулятор Hiab 600EP5HiPro поднимает грузы до 16 т. Его можно использовать для перемещения крупно- и негабаритных грузов. Оснащен пультом для дистанционного управления. Это устройство способно поднимать грузы, которые установлены возле его колес.

Мини-кран перемещает груз до 3 т.Популярные модели:

  • СОРОКИН 8.10.
  • АЕ & Т 1т Т62201.
  • АЕ & Т 1т Т62101.
  • СОРОКИН 8.6.
  • СОРОКИН8.2.
  • СОРОКИН 8.22.
  • СОРОКИН 8.3.

Подходящая крановая установка на Газель должна поднимать вес 800 кг. Это такие модели:

  • РМ 3622 СЕ, производитель - Италия, монтируется за кабиной;
  • Unik URA - 100, производитель - Япония, монтируется внутри бортовой платформы.

Газель с КМУ подходит для транспортировки крупногабаритных и легких грузов, а также для погрузочно-разгрузочных работ.

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять установку напрямую к раме кран.

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы. Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

  • балка;
  • стрела;
  • опорные стойки;
  • специальные стремянки.

С помощью специального стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так:

  1. Отрезок трубы диаметром немного больше сечения стремянки и длины в половину высоты рамы приваривается к пластине, толщина которой составляет 7-10 мм. Меньшая сторона прямоугольной пластины - 7-9 см, большая должна плотно заходить внутрь рамы.
  2. Потом стремянки сильно затянуть.

Чтобы силовая установка не перемещалась, необходимо приварить к подрамнику базы уголки.

После установки кузова нужно оставить зазор 15-20 см между кузовом и автокраном. Еще надо подключить гидравлический насос для функционирования манипулятора.

Возможна установка крана также и на трактор. Например, на Беларус 80.1 можно установить ИНМАН ИМ-16.

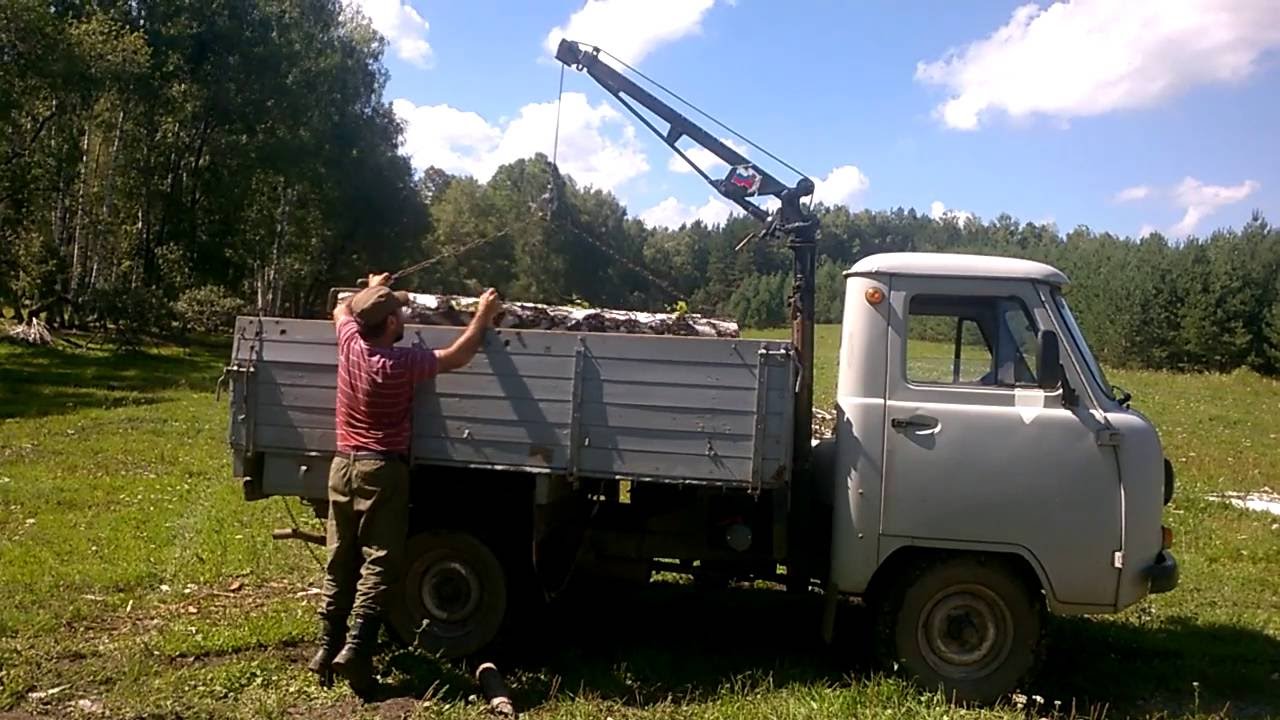

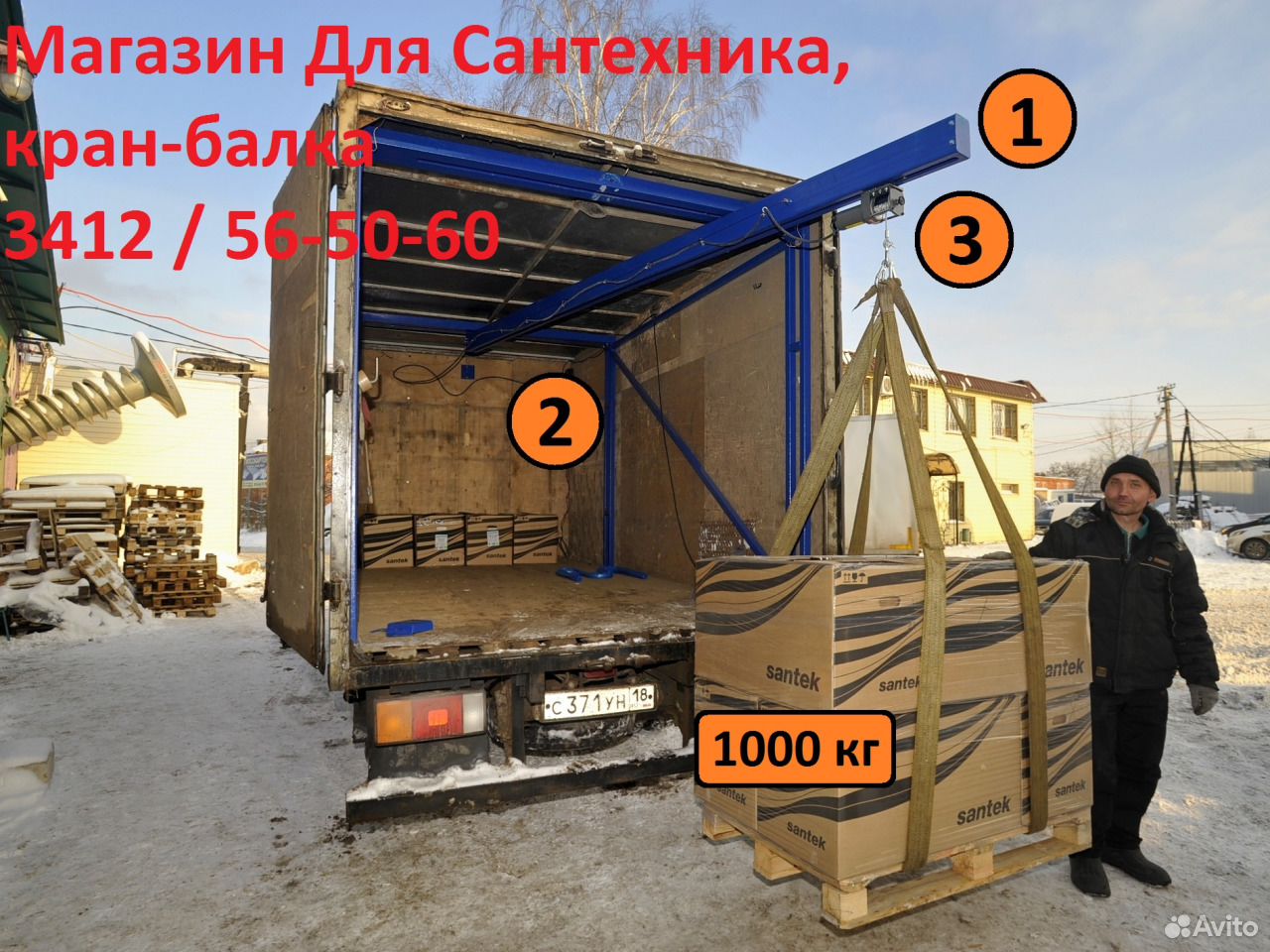

Кран на газель своими руками

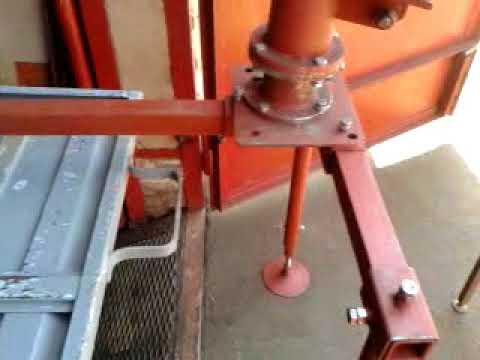

Как сделать самодельный кран в кузов грузовика своими руками

Кран-манипулятор - это силовая установка, монтируемая на подвижные платформы.Она поднимает и переносит тяжелые грузы за короткий промежуток времени. Такое оборудование можно сделать самостоятельно и установить самодельный кран в кузов грузовика.

Популярные модели

Краны-манипуляторы производятся в:

Выбрать модель силовой установки можно из торговых марок ведущих мировых производителей:

Установки Foton имеют показатель грузоподъемности 6 т, а их длина - больше 6 м. Foton Олли перевозит грузы и полезен в строительных работах.

Крановая установка Isuzu QL 1100 TMA является одной из новинок японской компании. Грузоподъемность - 5,5 т, длина около 6 м.

Кран-манипулятор Hiab 600EP5HiPro поднимает грузы до 16 т. Его можно использовать для перемещения крупно- и негабаритных грузов. Оснащен пультом для дистанционного управления. Это устройство способно поднимать грузы, которые установлены возле его колес.

Мини-кран перемещает груз до 3 т. Популярные модели:

  • СОРОКИН 8.10.
  • АЕ & Т 1т Т62201.
  • АЕ & Т 1т Т62101.
  • СОРОКИН 8.6.
  • СОРОКИН8.2.
  • СОРОКИН 8.22.
  • СОРОКИН 8.3.

Подходящая крановая установка на Газель должна поднимать вес 800 кг. Это такие модели:

  • РМ 3622 СЕ, производитель - Италия, монтируется за кабиной;
  • Unik URA - 100, производитель - Япония, монтируется внутри бортовой платформы.

Газель с КМУ подходит для транспортировки крупногабаритных и легких грузов, а также для погрузочно-разгрузочных работ.

Как сделать и установить самому

Осуществить монтаж автокрана можно самостоятельно. Он устанавливается на транспортное средство. Для этого нужно снять кузов с шасси, чтобы поменять подрамник, т.к. заводская конструкция слаба и может треснуть. Подрамник надо сделать своими руками потому, что прикреплять установку напрямую к раме кран.

Его можно сварить из наружного (18 мм) и внутреннего швеллеров. Планки сгибаются так, чтобы они повторяли форму рамы.Меньшая рейка вставляется в больший швеллер, чтобы образовался прямоугольник. К сваренной раме крепятся готовые швеллера. Между ними и базой ложится пожарный шланг для выравнивания плоскости планок и рамы.

Устанавливается на подрамник кран, в состав которого входят:

  • балка;
  • стрела;
  • опорные стойки;
  • специальные стремянки.

С помощью специального стремянок закрепляется установка. Необходимо в стремянки вдеть распорки, изготовить которые можно так:

  1. Отрезок трубы диаметром немного больше сечения стремянки и длины в половину высоты рамы приваривается к пластине, толщина которой составляет 7-10 мм. Меньшая сторона прямоугольной пластины - 7-9 см, большая должна плотно заходить внутрь рамы.
  2. Потом стремянки сильно затянуть.

Чтобы силовая установка не перемещалась, необходимо приварить к подрамнику базы уголки.

После установки кузова нужно оставить зазор 15-20 см между кузовом и автокраном. Еще надо подключить гидравлический насос для функционирования манипулятора.

Возможна установка крана также и на трактор.Например, на Беларус 80.1 можно установить ИНМАН ИМ-16.

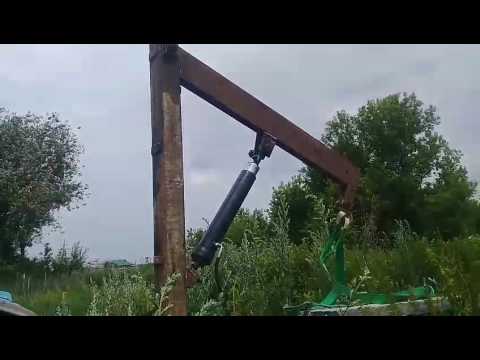

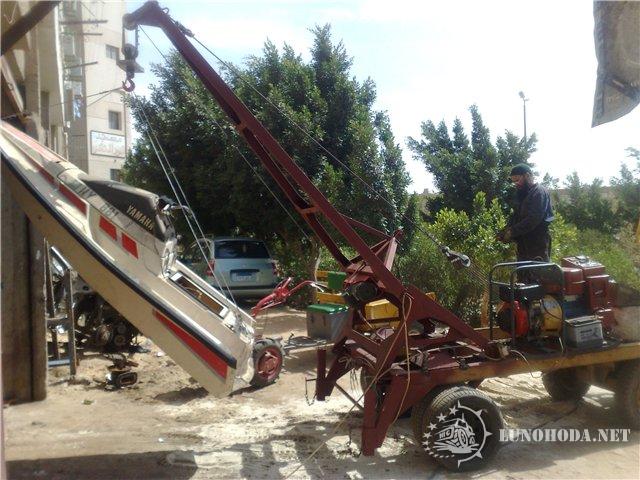

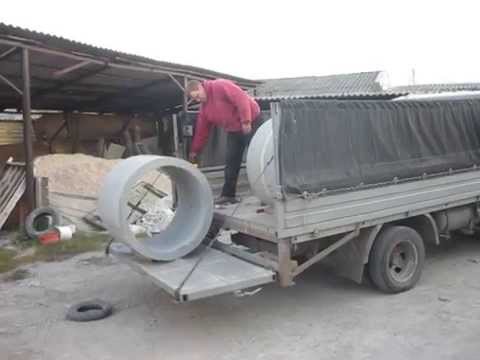

Самодельнный кран-манипулятор

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Здравствуйте. Собираюсь приобрести грузовой автомобиль. Нужен кран манипулятор или гидроборт. Покупать дорого. Может кто видел или задумывался? В мыслях взять гидравлику от мусоровоза с верхней загрузкой (гидромотор, распределитель) и дальше уже мастерить. нужен не большой агрегат- чтобы на максимальном рычаге метра в 3-4 брал до 500 кг. Стрелу хочу телескопическую. Ваши соображения?

здравствуйте! Соображения такие-любое грузоподъёмное оборудование должно пройти проверку как ваша самоделка это будет делать? Плюс техосмотр-документы на доп оборудование.у нас в беларуси так

Да и у нас в казахии такая же проблема с переоборудованием авто

Если оставить в стороне проблемы законности эксплуатации, подобной проблемой озадачивался. Было сделано так: кузов сдвигал, за кабиной ставил установку с т-16, на дополнительную раме, чтоб повыше была.
Что скажу, вес в пол-тонны, на рычаге 4м, вещь серьезная, но поднимал, обязательно нужны аутригеры. Да, все это дело было смонтировано на ГАЗончике.

Вот это интересно! правда у нас вообще был в округе один т-16 с погрузчиком и то очень давно. Для себя решил сделать подобие гидроборта т.к. необходимо сохранить тент на машине. Суть такая: машина газ 66, на устанавливаю насос нш, распределитель от т-25, по краям платформы закрепляю вертикально два гидроцилиндра с рабочим ходом в районе 1200 мм штоками вниз, далее на направляющих расположен трап, который в транспортном положении расположен вертикально и играет Для безопасности фиксируется за дугу тента (она усилена и соединяет цилиндры между собой) Второй вывод с распределителя на цилиндр закрывания борта. Вот как-то так. .

Вот это интересно! правда у нас вообще был в округе один т-16 с погрузчиком и то очень давно. Для себя решил сделать подобие гидроборта т.к. необходимо сохранить тент на машине. Суть такая: машина газ 66, на устанавливаю насос нш, распределитель от т-25, по краям платформы закрепляю вертикально два гидроцилиндра с рабочим ходом в районе 1200 мм штоками вниз, далее на направляющих расположен трап, который в транспортном положении расположен вертикально и играет Для безопасности фиксируется за дугу тента (она усилена и соединяет цилиндры между собой) Второй вывод с распределителя на цилиндр закрывания борта.Вот как-то так. .

И такая мысль была (про гидроборт), даж привез останки от какой то иномарки. Но посчитал это очень неудобным. Сейчас потихоньку обмысливаю, самопал На основе передней ЗИЛовской ступицы.

тоже была мысля такая, но для себя вижу проблему с. Инструментом на стрелу (особенно если телескоп делать)

тоже была мысля такая, но для себя вижу проблему с. Опыт на стрелу (особенно если телескоп делать)

Ну телескоп сложновато. Думаю просто рукоять и стрелу, только чтоб полностью складывалась.Ну а пока поглядываю по черметам, не очень давно порезали 157 с гидроманипулятором.

Вот возник вопрос, на ЗиЛ 131 встречаются манипуляторы на вид явно совецкого производства, в качестве телескопа используется гидроцилиндр с крючком на конце. вопрос вот в чём: кто-нибудь знает характеристики этого манипулятора, кто его производил, может оставить отзывы по работе с ним, фото и тд, обладатели отзавитесь пожалуйста!

В 90е, когда совхозы развалились, все грейферные установки по бригадам были растащены предприимчивыми людьми для внедрения их на авто в качестве манипуляторов, чисто для погрузки сыпучих грузов, так как грузоподьёмность их не велика, да и вылет стрелы, если мне не изменяет не более 4х метров.

Добрый вечер я тоже хотел бы сделать не большой манипулятор на прицеп птс4 стрела метра 4, чтобы грузить навоз, дрова, мелкий груз кг на 150-200, поскольку каждый раз искать человека в пару себе трудно люди ленивы у нас за день нагрузить 2 прицепа кричат тяжело! один грузят чеса 5-6. Но не знаю как его прибамбить, точнее куда? думал спереди ее, но как поднимать потом ее! Да и другие вопросы, как поворот стрелы, чтобы хотя бы градусов на 200 крутился, какой метал использовать? если профильная труба то какая этот вес выдержит да и подумать как быстро снять его ну так минут за 20-30 вес не большой чтоб малой талькой поднять.если кто знает или видел подскажите пожалуйста.

dread P.S а самое главное в 5 раз быстрее!

Добрый вечер я тоже хотел бы сделать не большой манипулятор на прицеп птс4 стрела метра 4, чтобы грузить навоз, дрова, мелкий груз кг на 150-200, поскольку каждый раз искать человека в пару трудно люди ленивы у нас за день нагрузки 2 прицепа кричат ​​тяжело ! один грузят чеса 5-6. Но не знаю как его прибамбить, точнее куда? думал спереди ее, но как поднимать потом ее! Да и другие вопросы, как поворот стрелы, чтобы хотя бы градусов на 200 крутился, какой метал использовать? если профильная труба то какая этот вес выдержит да и подумать как быстро снять его ну так минут за 20-30 вес не большой чтоб малой талькой поднять. если кто знает или видел подскажите пожалуйста.

dread P.S а самое главное в 5 раз быстрее!

Тогда уж лучше думай чего навеску заднюю приспособить, не на дышло же монтировать. Посмотри в тракторных темах, там много конструкций. Удачи!

Как работает кран отопителя газель электрический


сегодня наконец то доделал задуманное! и так, купил: -кран печки газели -патрубки печки классики -хомуты -кнопка стеклоподъёмника

ПОДКЛЮЧЕНИЕ: сам электро клапан: -чёрнй провод - минус- -рыжий провод - плюс + -белый провод - фишка кнопки №7 -коричневый пр.- фишка кнопки №1

сама кнопка: -№7 и №1 мы уже знаем куда))) -№2 - минус- (масса) -№5 - минус- (масса) -№4 - подсветка, к габаритам приборки (плюс +) -№3 и №6 режем кусачками, они не нужны)

Снял печку, вытрухнул кучу листьев (как это обычно бывает), выкинул родной кран на его место поставил короткий патрубок, подсоединил шланг, собрал всё на место , под капотом установил новый кран и соеденил его, в бороду врезал кнопку, всё подсоеденил до кучи, и О чудо! работает!) эмоции только положительные! теперь чтобы согрется или наоборот отключить печурачку, достаточно лёгкого прикоснавеня пальца к кнопке! кайф) теперь если кран и потечёт то на улицу, а не в салон) всем рокомендую! Всем спасибо)

В каждом автомобиле предусмотрена система отопления салона, связанная с системой охлаждения двигателя. Для управления печкой сегодня широко используются электрические краны отопителя - об этих устройствах, их типах, конструкции, принципах работы, а также об их выборе и замене читайте в данной статье.

Что такое кран отопителя электрический?

Кран отопителя электрический (кран управления отопителем с электроприводом, клапан отопителя) - компонент системы отопления салона / кабины транспортных средств; кран или клапан для управления подачей охлаждающей жидкости из системы охлаждения двигателя в радиатор (теплообменник) отопителя.

Кран с электроуправлением является аналогом механического крана, однако его привод осуществляется с помощью встроенного электромотора или соленоида. Такое решение отказаться от тросового привода и реализовать управление отопителем с помощью кнопки. Электрические краны дают возможность реализовать различные схемы отопления салона и работы системы охлаждения двигателя, при этом они удобны в применении, надежны в работе и имеют простую конструкцию.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

Проверка крана отопителя.

При эксплуатации отопителя Газель может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не или открывает не перекрывает подачу охлаждающей жидкости в радиатор отопителя.Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма.Если контрольная лампа не горит, то переместите подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорителем, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит, то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

Читать дальше: Калина подушки двигателя признаки неисправности

При наличии плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом.При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу.При включенном зажигании и отопителе необходимо нажать на эту кнопку, которая управляет заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко.При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки измерения сопротивления между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этой работе вентилятор может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробная инструкция с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопителя Газель бизнес и вентиляции.

Типы, конструкция и принцип работы электрического крана отопителя

Существующие сегодня краны с электроуправлением делятся на группы по типу запорного элемента и его привода, и по количеству контуров (и, соответственно, патрубков).

По количеству контуров и патрубков краны отопителей бывают:

  • Одноконтурные / 2-патрубковые - обычные краны / клапаны;
  • Двухконтурные / 3-патрубковые - трехходовые краны.

Краны с двумя патрубками - это клапаны, которые лишь открывают и закрывают поток жидкости. В таком кране один патрубок является впускным, второй - выпускным, между ними имеется запорный элемент. Кран отопителя с двумя патрубками используется в обычных системах отопления салона, он образует между выпускным патрубком системы охлаждения двигателя и впускным патрубком радиатора печки, используется управление потоком горячей охлаждающей жидкости.

Краны с тремя патрубками - это трехходовые краны, которые могут направлять поток жидкости в два разных трубопровода.В этом кране предусмотрен один впускной патрубок и два выпускных, а запорный элемент выполнен таким образом, что он может направлять жидкость от впускного патрубка на один из выпускных, одновременно перекрывая второй. Кран отопителя с тремя патрубками может установить в различных системах отопления салона: с байпасом, с дополнительным отопителем и т.д.

По типу запорного элемента и его привода краны бывают:

  • Шиберные с приводом от электрического двигателя;
  • Запорные с приводом от соленоида.

Конструкция шиберных кранов проста. Их основу составляет пластиковый литой корпус с патрубками, внутри которого предусмотрена поворотная пластина в виде сплошного сектора или отверстий по размеру патрубков. На корпусе устанавливается компактный электрический двигатель с простейшим шестереночным редуктором, с помощью которого обеспечивает поворот пластины. В кранах с двумя патрубками (двухконтурных) оба патрубка расположены друг напротив друга, между ними находится пластина.В кранах с тремя патрубками на одной стороне находится впускной патрубок, на другой - два выпускных.

Кран отопителя с электродвигателем работает следующим образом. При выключенной печке жидкость не работает в радиаторе отопителя, система отопления салона не работает. При необходимости включить печку водитель нажимает кнопу на приборной панели, на электродвигатель крана поступает ток, он поворачивает пластину и открывает путь охлаждающей жидкости - радиатор отопителя нагревается, система отопления салона начинает работать.Для отключения печки водитель вновь нажимает на кнопку, все происходит в обратном порядке, и печка отключается.

Отопитель Газель бизнес устройство.

Управление краном создается автоматически блоком управления отопителем в зависимости от выбранной температуры. Кроме того, что требуется в салон воздуха, регулируется центральной заслонкой, которая поворачивает направляет поток воздуха, или часть его, через или в обход радиатора. Кроме центральной заслонки существует ещё ряд заслонок, которые перераспределяют воздушный поток.Управление заслонками отопителя Газель бизнес, в отличие от предыдущих моделей, осуществляется моторедукторами, а не тросиками. Управление осуществляет блок управления отопителем. Электровентилятор отопителя находится внутри корпуса и для доступа к нему необходимо снять и разобрать весь отопитель. Не смотря на то, что электродвигатель вентилятора используется импортный, это расположение полностью перечёркивает все достоинства отопителя.

Обороты электродвигателя регулируются плавно, поворотом рукоятки на блоке управления, за счёт электронного регулятора расположенного на корпусе отопителя.Для доступа к нему, как и доступа, практически всем блок отопителя, необходимо снимать переднюю панель полностью. Единственное что можно сменить без снятия панели это радиатор отопителя. Для его смены достаточно снять бардачок.

Вопросы выбора и замены крана отопителя

Кран отопителя очень важен для работы системы отопления салона / кабины, однако выбор и замена этой детали в большинстве случаев не доставляет каких-либо проблем. Для правильного выбора крана необходимо соблюдать несколько рекомендаций:

  • Напряжение питания электродвигателя крана должно соответствовать напряжению бортовой электросети автомобиля - 12 или 24 В;
  • Тип крана - 2 или 3 патрубка - должен соответствовать системе отопления салона.Для обычных систем необходим кран с двумя патрубками, для систем с байпасом нужен кран с тремя патрубками. Также кран с тремя патрубками можно использовать для создания системы отопления с дополнительным отопителем;
  • Диаметр патрубков должен соответствовать трубопроводу системы отопления, но при необходимости можно использовать переходники;
  • На кране и автомобиле должен быть один тип электрического разъема. При необходимости необходимо заменить тип разъема на автомобиле;
  • Кран должен иметь подходящие для его установки габариты.

Замену крана отопителя необходимо выполнять после слива охлаждающей жидкости для монтажа необходимо использовать металлические хомуты. Нужно следить за правильностью установки крана - располагать его впускной и выпускной патрубок в соответствии с направлением жидкости. Для удобства на патрубках нанесены стрелки, указывающие направление потока жидкости. Если неправильно поставить обычный 2-патрубковый кран, система работать будет, но неправильный монтаж 3-патрубкового крана сделает систему полностью неработоспособной.При верном и надежном режимеже крана печка работает сразу, работает тепло и комфорт в салоне автомобиля.

Диагностика

При обнаружении признаков неисправности или сбоев в работе необходимо провести диагностику, для текущей поломки. Одной из причин, по которой отопитель стал третьим хуже, является кран печки Газель. Он либо не до конца открывается, либо вовсе находится в закрытом состоянии. При любом из этих признаков необходимо в первую очередь проверить корректную работу электрокрана.

  1. На прогретом двигателе потрогать патрубки до электрокрана и после него. В крайнем положении рукоятки регулировки температуры патрубок до электрокрана и после должен быть одинаковой температуры.
  2. Проверить питание на электрокране при переключении температуры.
  3. Если питание отсутствует, проверить предохранитель и при необходимости заменить.
  4. Проверить сетчатый фильтр на входном патрубке, жидкость должна свободно проходить через отверстия.
  5. При снятом кране и подключенном питании необходимо смотреть в него на просвет. Изменяя положение регулятора температуры (с минимального положения на максимальное), следить за полнотой открытия затвора при горячем положении рукоятки.

Читать дальше: Проехал на мигающий зеленый на перекрестке

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума на базе карбюраторного двигателя УМЗ-421 были разработаны модели комплексной микропроцессорной системы управления впрыском топлива и зажигания: двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 - для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принципы работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выход из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования.Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков его принцип работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной системой охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и на трущихся поверхностях. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат.Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосфере, а при наступлении холодного времени часть тепла тратится на отопление салона.

Модернизация системы

Основная проблема, из-за которой выходит из строя электроника, является влагой. А в кране жидкость циркулирует постоянно, даже при закрытой затворке. И при протечке сальника жидкость заливает всю электрическую часть, и она выходит из строя.

Установка запорной арматуры

Дабы этого избежать, можно установить обычную запорную арматуру, подогнав её под выходы системы охлаждения. Чтобы открыть или закрыть подачу горячую жидкость, нужно перевести кран в нужное положение вручную. А поскольку он установлен под капотом (на штатном месте), то во время движения это сделать не возможным. Но зато ресурс у этого механизма намного больше.

Предварительная герметизация

Перед установкой нового электрокрана нужно разобрать его и залить электронную карту клеем, чтобы избежать попадания на него влаги, промазать все стыки герметиком.Данный способ может только продлить работоспособность, при попадании жидкости в электронную часть будет повреждён электродвигатель, без механизма которого не корректно функционировать.

Подбор похожего оборудования

Установка крана с похожим расположением штуцеров с других марок автомобилей. Данный способ самый эффективный, поскольку у импортных производителей данного оборудования ресурс намного выше, чем у отечественного. Главное, подобрать наиболее похожий экземпляр.И после установки проверить его работу на автомобиле.

Приведённые выше способы диагностики и ремонта помогут вам в кратчайшее время выявить причину неисправности и замену или ремонт вышедшего из строя оборудования. Ремонт и установка крана отопителя на Газель Бизнес УМЗ 4216 не вызовет у вас особых трудностей. Для данного вида ремонта не потребуется обладания большим опытом. Его можно вести в дороге, имея минимальный набор инструментов.

Читать дальше: Насадка для пены своими руками

Инструкция по монтажу кран манипуляторных установок (КМУ)

Иногда установка гидроманипулятора своими руками рассматривает клиентов, как экономия денег.Но это не всегда оправданно.
Переоборудование транспортных средств (монтаж крана-манипулятора) должна проводится в соответствии с техническим регламентом Таможенного сообщества «О безопасности колесных транспортных средств»

Перед монтажом КМУ.

  1. Заполнение и регистрация в ГИБДД на переоборудование автомобиля.
  2. Обратиться в орган, уполномоченный на выдачу «заключений на внесение изменений в конструкцию транспортных средств».
  3. Получить «заключение на внесение изменений в конструкцию транспортных средств».

ВАЖНО! МОНТАЖ КМУ РАЗРЕШАЕТСЯ ПРОВОДИТЬ ТОЛЬКО ОРГАНИЗАЦИЯ, ИМЕЮЩИМ СЕРТИФИКАТ СООТВЕТСТВИЯ, УДОСТОВЕРЯЮШЩИЙ ПРАВО ПРОВЕДЕНИЯ ПОДОБНЫХ РАБОТ.

В противном случае, необходимо пройти сертификацию инструмента, рабочего места, технологий в органе, уполномоченным на выдачу заключений на внесение изменений в конструкцию транспортных средств.

Внимание . Все действия по внесению изменений в конструкцию транспортных средств (монтаж КМУ) разрешается выполнять только собственнику автомобиля! Т.е. автомобиль должен иметь регистрацию, и в графе владелец должен быть указан человек, желающий внести изменения (в данном случае монтаж КМУ). Соответственно крановая установка должна иметь грузовую таможенную декларацию (оригинал ГТД с синими печатями) т.е. растаможена, и на нее необходимо иметь договор купли-продажи на собственника автомобиля.

Далее непосредственно этапы по монтажу КМУ.

Демонтаж кузова .

Как правило, этот этап затрудняет это не вызывает, однако заранее необходимо предусмотреть расходы на новые стремянки т. к в большинстве случаев из-за процесса коррозии они не откручиваются и их просто срезают. Также необходимо иметь технологические подставки под кузов (4 стойки под кузов высотой примерно 800 мм) для установки кузова после монтажа во избежание деформации крыльев на кузове или последних необходимо демонтировать заранее.В качестве грузоподъёмного механизма обычно заказывается кран манипулятор г / п до 3 тн или используется любое другое (кран, кран-балка, тельфер и т.д)

  1. Подбор насоса. Монтаж насоса. Монтаж КОМ коробка (отбора мощности).

Этап подбора насоса . Насос может быть любого производства (отечественного, импортного), а также любым по исполнению (шестерёнчатый, аксиально-поршневой, роторно-поршневой и т.д). Внимание! Насос не привязан к конкретной марке или модели краново-манипуляторной установке (например: КМУ ТАДАНО, ЮНИК) и может быть абсолютно любым.Производитель заранее не может заранее знать назначение крановой установки. Например: КМУ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАНА как СТАЦИОНАРНО, так и С ПРИВОДОМ ОТ ЭЛЕКТРИЧЕСКОЙ НАСОСНОЙ СТАНЦИИ . Насос должен соответствовать требованиям гидросистемы КМУ и монтироваться на КОМ соответствующий автомобиль. . На любое гидравлическое оборудование (в нашем случае установку) насос побирается необходимую из необходимого давления (указывается в атм, бар или Мпа), а так же из необходимой производительности оборудования.Все данные указаны в технической документации на оборудование (КМУ) или можно сориентироваться по данным на шильдике основного распределителя оборудования. Как правило, на всех крановых установках, диапазон давлений от 180 до 220 атм, но могут быть и исключения. Следовательно, монтаж отечественных насосов серии НШ в корне неверен, так как эти насосы (насос НШ 3-ей серии с обозначением типа НШ 32-3Л) рассчитаны на рабочее давление не более 160 атм !!! Работать будет на пределе, и не обеспечит необходимых скоростных и грузовых характеристик крановой установки. Грузоподъёмность в гидросистеме КМУ напрямую зависит от давления. Далее. По производительности насос подбирается исходя из объёма гидрокомпонентов системы (в случае отсутствия данных от производителя КМУ). От производительности насосов зависит скорости исполнительных механизмов. Здесь при расчёте насоса конечной производительности насоса надо объем (см 3 ) и обороты двигателя. Помните, рабочие обороты дизельных двигателей и бензиновых отличаются.

Важно! Учитывайте направление вращения насоса в зависимости от вращения выходного вала КОМ!

Монтаж насоса, КОМ .

Необходимо слить масло из КПП (потом не забыть залить масло обратно), демонтировать технологическую заглушку под КОМ на КПП, смонтировать коробку отбора мощности (КОМ), не забыть про уплотнение КОМ и КПП (то же и между насосом и КОМ), произвести монтаж непосредственно насоса или кардана в зависимости от исполнения КОМ. На насос удобнее заранее привернуть штуцер напорный и штуцер под всасывающий рукав, не забыть про уплотнения. При установкеже насоса через кардан, при выборе насоса обратите внимание на исполнение подшипника выходного вала насоса.В случае, если монтаж насоса будет производиться через кардан без дополнительной опоры с подшипником , от монтажа с бронзовыми втулками следует отказаться.

Примечание. При выборе КОМ обратите внимание на способ включения. Производятся КОМ с пневмоэлектрическим включением и механическим. В первом случае необходимо соединить КЭМ с пневмосистемой машины, а также выполнить монтаж клапана электромагнитного (КЭМ) и подключить через кнопку управления КЭМ в кабине.Во втором случае в полу кабины автомашины сверлится отверстие и через него в кабину заводится тросик управления КОМ.

  1. Подготовка рамы под монтаж КМУ

На этом этапе монтажа необходимо перенести воздушные ресиверы, топливные баки, ящики под инструменты, АКБ (по необходимости). В случае, если КММ с откидными лапами (в транспортном положении лапы устанавливаются вертикально вверх и задвигаются) ничего переносить не нужно. Такой вариант исполнения обычно присутствует на КМУ европейского производства.

  1. Примерка КМУ на раму .

На данном этапе необходимо «накинуть» КМУ на раму, подметить места усиления на раме, рассчитать конструкцию подрамника, предусмотреть технологические расстояния между основанием КМУ и кабиной, КМУ и кузовом. Рассчитать высоту подрамника под основание КМУ (учесть высоту кабины для обеспечения свободного вращения КМУ вокруг своей оси), учесть крайнюю верхнюю точку высоты всей установки, во избежание нарушений ПДД.

  1. Изготовление подрамника.Усиление рамы в местах крепления КМУ. Удлинение рамы. Укорочение кузова. Перенос задних крыльев на кузов.

Изготовление подрамника .

На сегодня существует 2 основных варианта изготовления подрамника, именно: изготовление короткого подрамника под основание КМУ и изготовление единого длинного подрамника под основание КМУ и кузова. Так же существует вариант усиления непосредственно рамы автомобиля, гнутым профилем. Назначение у всех одно - равномерно распределить нагрузку веса КМУ на раму машины, а так же исключить деформацию рамы (кручение) во время проведения грузоподъёмных работ КМУ.Ни один из этих способов не гарантирует абсолютную сохранность рамы. У всех есть свои достоинства и недостатки. Основное - не перегружать машину в процессе эксплуатации, соблюдать скоростной режим (чем тише, тем лучше), стараться перемещаться по ровным дорогам и своевременно протягивать шпильки крепления КМУ, следить за состоянием рамы.

Усиление рамы . В местах крепления основания КМУ под крепёжными шпильками можно произвести усиление рамы для предотвращения поломки рамы.

Удлинение рамы . В случае с ущербом кузова назад требуется удлинение рамы под свес кузова. В отдельных случаях рама не удлиняется, при использовании металлического подрамника на всю длину кузова (на усмотрение сотрудников ГИБДД).

Укорочение кузова . В некоторых случаях необходимо увеличить длину кузова на 500-600 мм из-за уже имеющегося большого заднего свеса (существуют ограничения по ГОСТ максимально возможного вылета) или по иным причинам.Здесь трудностей, как правило, необходимо аккуратно снять борта, уменьшить до необходимой длины в кондукторе, обрезать днище кузова, перенести крепление бортов, замки. В итоге все должно открываться - закрываться для беспроблемного прохождения ТО.

Перенос задних крыльев . В случае крепления крыльев на кузов и при смещении требуется перенести задние крылья на соответствующее расстояние. Здесь никаких трудностей, как правило, не возникает.

  1. Монтаж основания КМУ. Крепление КМУ. Обвязка трубопроводов.

Далее непосредственно этап по монтажу основания КМУ . Здесь необходимо соединить основание КМУ и раму, через заранее изготовленный подрамник. При рекомендуется применять усиленные шпильки из углеродистой стали максимально возможного диаметра с мелким (нестандартным) резьбы. При этом рекомендуется использовать 2 гайки с каждой стороны или одну удлинённую.

После первоначальной протяжки шпилек крепления КМУ повторно протянуть через 8-16 часов эксплуатации.

Монтаж трубопровода . Следующий этап - это монтаж трубопровода для соединения насоса и КМУ.

В качестве всасывающего рукав (с баком АЯ во всасывающей полости насос) используется напорно-всасывающий маслобензостойкий, с креплением на хомуты (в виде низкого давления до 6 атм).

Напорный РВД (рукав, соединяющий подачу насоса и г / распределитель КМУ) рекомендуется изготовить оригинальный, месту по, под существующий штуцер на г / распределителе КМУ и насос.Компаний, занимающимися изготовлением рукавов высокого давления (РВД), достаточно, в каждом крупном городе найдёте, как минимум, две. Поэтому в данной статье они не указываются.

  1. Монтаж стрелы. Запасовка каната, крюка.

Обычно монтаж КМУ производится в следующем порядке:

1. монтаж основания

2.монтаж стрелы

3.запасовка каната, крюка

Эта последовательность вызвана удешевлением при транспортировке КМУ (для транспортировки, КМУ разбирающие составляющие: основание, стрелу и крюк.Иногда полностью демонтируют аутригера (лапы)), а так же удобством монтажа).

На данном этапе нужен грузоподъёмный механизм и помощник. При навешивании стрелы рекомендуется выдвигать на правильное расстояние г / цилиндр подъёма стрелы (или их 2 шт) так, как на данном этапе КМУ уже смонтировано и быть работоспособно. Внимание! При работе г / цилиндром стрелы золотник на выдвижении стрелы не перемещайте, иначе побежит масло.

  1. Монтаж кузова.

На этапе монтажа кузова дополнительный грузоподъёмный механизм не требуется. Эту работу можно произвести уже установленным КМУ.

  1. Техническое обслуживание КМУ. Пусконаладочные работы. Сдача в эксплуатацию.

Заключительный этап. В б / у крановых установках, обязательно заменить масло и фильтр на новые. В новых КМУ, желательно заменить масло на масло необходимой вязкости, для использования в соответствующих климатических условиях.Про шприцевать, смазать. При необходимости (для б / у крановых установок) устранить утечки, заменить неисправные РВД, узлы. По желанию, можно покрасить КМУ заново (для б / у КМУ). Проверить работу всех узлов, произвести пробные работы. Проверить давление в гидросистеме.

Испытания КМУ

Проводим испытания крана манипулятора. Вначале проверяем все функции (выдвижения, повороты) по 3 раза. Затем проводим статические испытания. Проводим динамические испытания. Проверяем устойчивость автомобиля при максимальных нагрузках.Проверяем работу КМУ - держит ли груз, нет ли протечек в соединениях. Проверяем работу системы безопасности (ограничения грузоподъемности).

Испытания крана манипулятора после монтажа Испытания КМУ после монтажа
Динамические испытания КМУ после монтажа Динамические испытания крана манипулятора после монтажа

Инструкция по монтажу кран манипуляторных установок (КМУ)

По окончании работ.

  1. Пройти технический осмотр автомашины на станции.
  2. Предъявить автомашину для осмотра сотруднику ГИБДД.
  3. Предъявить весь перечень необходимых документов.
  4. Получить справку «о внесении изменений в конструкцию транспортных средств».
  5. Обратиться в МРЭО ГИБДД с заявлением для внесения записи записи в «свидетельство о регистрации» и ПТС.

Смазка стрелы КМУ
Чем смазывать колонну и трос крана манипулятора (КМУ)

Ограничитель скольжения AIMOL-M 68

Масло для направляющих скольжения
Нетоксичное масло, специально разработанное для смазывания скольжения.
Преимущества:
- Не вызывает коррозии как металлических, так и неметаллических деталей
- Превосходная нагрузочная способность
- Очень хорошая коррозионная защита
Применение:
Масло используется для смазывания стрел телескопических кранов кистью, валиком или распылением. Также подходит для коррозии и смазки гидравлических цилиндров.

Типичные характеристики:
Slidetop 68
Вязкость кинематическая при 40 ° C, сСт: 68
Вязкость кинематическая при 100 ° C, сСт: 8.6
Диапазон рабочих температур: От -25 до + 190 ° C

Инструкция оператора (КМУ) крана манипулятора

Подробная инструкция как сделать самодельный кран для строительства дома

Практически на любом строительном объекте не обойтись без спецтехники, особенно без строительного крана. Он становится незаменимым помощником, когда необходимо поднимать тяжелые грузы на разную высоту.

У многих людей эта техника ассоциируется с огромными размерами, но существует много разновидностей кранов, которые отличаются эргономичностью и компактностью.

Некоторые варианты можно даже сделать своими руками, экономя личные сбережения во время стройки. В этой статье рассмотрим, как собрать самодельный кран «Пионер» для строительства дома.

Строительный мини кран: область применения

Мини краны пользуются большим спросом. Они применяются при проведении строительных и ремонтных работ. Производители Современные представлены инновационные решения при изготовлении своей продукции.

Такие устройства отличаются:

  • маневренностью;
  • широким спектром применения;
  • функциональностью;
  • удобством в эксплуатации.

наличию различных насадок, данной техникой можно проводить различные манипуляции.

Мини краны - как покупные, так и собранные в домашних условиях, способны работать в самых труднодоступных местах: в тесных дворах, на плотной городской стройке, на неровных площадках, внутри зданий и на крышах. Компактные размеры позволяют спецтехнике даже проехать через одно– или двухстворчатые двери.

Они часто применяются при тонкой, почти ювелирной работе.Производители современной техники экспериментальной со спичечной коробкой необходимо передвинуть с одного места на другое. При этом аппарат не смял и не раздавил картонную коробку такого крошечного размера.

Наличие пульта управления у агрегатов позволяет пользователям контролировать рабочий процесс, стоя рядом с техникой груза, но достоинствами обладают только агрегаты, собранные на производстве.

Сделать такой аппарат самостоятельно, у вас вряд ли получится.Но соорудить нечто подобное можно попробовать. Конечно же, мини кран, собранный своими руками, не будет отличаться слишком большим функционалом, но поднимать грузы массы на указанную высоту он может.

Простой мини - кран своими руками

Если делать мини кран своими руками, он способен поднимать грузы, массой до 250 кг. Это намного упростит процесс строительства на площадке. Он справится с подъемом бревен, бетонного раствора, кровельных материалов.С ним вы сможете заниматься строительством, не привлекая большое количество работников.

Главное при изготовлении мини крана: подготовить чертеж, необходимые инструменты и детали. Вес данной конструкции может достигать 300 кг. Это зависит от того, какие материалы при сборке вы будете использовать. Несмотря на внушительный вес, мини кран будет отличаться компактными размерами и высокой производительностью.

Сборка мини крана своими руками состоит из следующих этапов:

  1. С помощью редуктора на червячную основу крепится грузовая лебедка.
  2. Строительные опоры являются основанием для винтовых выносных систем.
  3. Помимо основы конструкции, для сборки агрегата потребуются барабаны для лебедок. Их изготовить своими силами довольно проблематично. Поэтому рекомендуется приобрести уже готовую продукцию.
  4. В основе можно использовать роторы от электродвигателя.

Внимание: при самостоятельной сборке мини крана, особое внимание необходимо уделить созданию размеров элементов и габаритов будущего устройства.

Чтобы аппаратом удобно было пользоваться, его платформу можно укомплектовать колесами. Здесь на помощь придет старая тележка-транспортер.

К особенностям мини кранов, собранных своими руками, относится:

  • Оптимальная высота стрелы - 5 метров. Чтобы сделать ее самостоятельно, потребуется применить трубу, диаметром 8 см.
  • На основе монтируется профиль из 2 уголков и создается поворотный механизм для вращения стрелы.В качестве поворотного механизма подойдет автомобильная ступица от грузового авто.
  • Чтобы соорудить противовес, особых материалов не понадобится. В их качестве могут выступать обычные кирпичи.

Виды ручных кранов

Все строительные краны классифицируются на:

  • самоходные;
  • стационарные;
  • башенные;
  • специального назначения.

Эта техника оснащена механизмом вылета стрелы, грузовой тележкой, вращающейся опорой.

По видам перемещения делятся на:

  • стационарные;
  • переставные;
  • самоподъемные;
  • передвижные.

По типу управления, данные аппараты бывают электроприводными и ручными (механическими).

Подъемник

Современные подъемники по виду делятся на:

  • Ножные. Они способны поднимать тяжелые грузы, весом до 2 тонн на высоту 8 метров.
  • Телескопические. К их преимуществам относится: небольшой вес и компактность.Эти устройства способны поднимать грузы на высоту до 150 кг.

Они, в свою очередь, делятся на:

  • самоходные;
  • несамоходные.

При выборе подъемника стоит несколько факторов: их габариты, грузоподъемность, сферу применения.

Чтобы сделать подъемник своими силами, подготовьте материалы и предварительный чертеж. Для его сооружения нам потребуются:

  • лебедка, изготовить которую можно из барабана и троса;
  • трубы;
  • электропривод.

К преимуществам строительных подъемников относ:

  • маневренность;
  • высокая грузоподъемность;
  • безопасность;
  • удобство в эксплуатации.

Ножничный кран

Ножничный кран представляет собой простую и удобную в эксплуатации конструкцию. Благодаря универсальности и функциональности, данные аппараты при монтажно – строительных работах. Также их часто можно встречать в супермаркетах и ​​на складах.

С помощью ножничного крана каждый день поднимаются тонны грузов. Эта техника, помимо строительной сферы, используется при обслуживании рекламных бигбордов, фасадных вывесок, лифтов.

- их основная привилегия по отношению:

  • - характеристика;
  • высокая грузоподъемность;
  • компактные размеры в сложенном виде;
  • широкий спектр применения;
  • маневренность.

Также к их достоинствам относится автономность - они способны работать на аккумуляторах.Помимо этого, подъемные краны могут оснащаться разными типами приводов:

  • электрогидравлическими;
  • дизельные;
  • электрическими;
  • гидравлическими.

Чаще всего в строительстве модели с электрическими приводами. Они отличаются доступной стоимостью, экологичностью и удобством в эксплуатации.

Существует большое количество вариантов аппаратов данного вида, но практически все они состоят из:

  • подъемного устройства,
  • мобильной платформы;
  • равноскоростных ведущих колесиков.

Чтобы создать ножничный кран самостоятельно, потребуется из швеллера сделать основание и площадку аппарата. Для изготовления ножниц потребуются:

  • двухсекционный распределитель;
  • втулки;
  • насос;
  • гидравлический цилиндр;
  • двутавровые балки.

Ножничный подъемный кран, изготовленный своими руками, поднимать грузы, массой до полутоны. Устанавливается устройство на УАЗ, и после эксплуатации - снимается.Основой конструкции будет выступать толстый квадрат, прикрепленный к раме на болтах, а выдвижные поры будут держаться на бампере автомобиля.

Кран Пионер

Подъемник типа Пионер отличается прекрасными техническими характеристиками. Он имеет небольшой вес, отличается маневренностью и мобильностью. К преимуществам данного аппарата можно отнести возможность быстрой и простой сборки и разборки.

Чтобы доставить устройство на место строительства, его можно разобрать и сложить в простую газель.После работы он также легко разбирается и транспортируется обратно. Установить кран можно на любое место: на землю, в котлован, крышу, на строительные перекрытия.

Эту спецтехнику выпускают разные компании в трех основных модификациях кранов, грузоподъемности, стрел.

При необходимости кран Пионер можно сделать и своими силами, имея при себе необходимые расходные материалы, инструменты, грамотно составленный чертеж и свободное время.

Что касается сферы применения Пионера, то с его помощью можно передвигать различные предметы при любых погодных условиях.Он способен доставить груз на любой этаж или строительную конструкцию. С его помощью можно доставлять: инструменты, инвентарь, стройматериалы и тому подобное.

Довольно часто используется данный аппарат при наставлении кровель. С ним можно в оперативные сроки поднять разные грузы, станки, металлические конструкции, материалы.

Преимущества крана Пионер

Преимущество крана Пионер:

  • удобство в эксплуатации - благодаря простой и надежной конструкции;
  • возможность сборки и разборки аппарата в течение получаса;
  • мобильность, позволяющая применять агрегат даже на дальних объектах;
  • маленький расход энергии.

Важно: кран Пионер способен поворачивать стрелу на 360 градусов.

Но у данного агрегата имеются и свои недостатки:

  • он способен поднимать вес не более 1 тонны;
  • если на него подвесить гибкий груз, это не всегда удобно и безопасно.

Подъемный кран Пионер своими руками

Подъемный кран Пионер отличается простой конструкции. Он состоит из следующих элементов:

  1. Основная опорная рамы.Она может быть разборной, на болтах или стоять на колесах. На нее крепится вторая поворотная рама;
  2. Страховочных растяжек, грузовых канатов, электрического привода;
  3. Поворотной стрелы. Она может быть разборной или на болтах;
  4. Механизм конечного останова. Он находится в конце стрелы;
  5. Путевого выключателя, расположенного на механизме, занимающем подъем груза.

Итак, если вы затеяли строительство на приусадебном участке, а нанимать спецтехнику желания и финансовых возможностей нет, - попробуйте собрать кран своими руками.С ним вам не потребуется поднимать тяжелые грузы самостоятельно.

Внимание: строительный кран Пионер является разборной конструкцией, рассчитанной на поднятие грузов. Его можно применять при рытье котлована для основания дома, при строгом кровли, сооружении стен на большой высоте.

Основа механизм является опорным ходовая рама, которая устанавливается либо стационарно, либо на шасси. На раму устанавливается часть крана, которая вращается. Поворачивать стрелу можно ручным способом или электрическим.

Подъем груза у данного аппарата осуществляется с помощью лебедки, достигается устойчивость благодаря противовесу и талрепам (стальные тросовые оттяжки).

Материалы и инструменты

Для изготовления аппарата нам потребуются следующие материалы, которые можно найти в гараже или в специализированном магазине:

  • прямоугольная труба;
  • двутавр;
  • телескопический узел для двутавра;
  • тросы небольшого диаметра;
  • швеллер;
  • электромотор;
  • лебедка.

Из инструментов вам понадобятся:

  • ключи;
  • молоток;
  • набор отверток.

Схема конструкции

Чтобы сделать кран Пионер своими, необходимо сделать грамотную схему руками. На ней стоит строго указать: материалы, размеры отдельного элемента, способы крепления деталей.

Создавая схему будущей конструкции, стоит внимательно все просчитать. Если вы не совсем в этом разбираетесь, лучше пригласить специалиста.Имея на руках грамотно составленную схему, вы сможете самостоятельно изготовить и собрать аппарат в максимально короткие сроки.

Особенности сборки

Что касается сборки изделия, то:

  1. Рама крана собирается из уголка 63х63х5 мм.
  2. Для 5-ти метровой стрелы необходима труба диаметром 5 - 8 см.
  3. Для усиления конструкции понадобятся 2 угол, размерами 30х30х3 мм.

Грузоподъемность такого аппарата будет составлять 150 кг.Если усилить канаты, можно будет поднимать и более тяжелые грузы.

Внимание: сделать кран с электроприводом в домашних условиях довольно сложно. Это будет и дороже, и займет больше времени.

Подбирая двутавр, стоит проследить, чтобы он свободно входил в трубу. Он будет устанавливаться на скользящие направляющие, в результате чего получится телескопический узел.

Чтобы самодельный кран хорошо функционировал, оснастить его тросами маленького диаметра.Их лучше всего приобрести в специализированном магазине. Для сваривания опорной конструкции и поворотная рама, необходимо использовать швеллер.

ему кран будет хорошо фиксироваться на поверхности. Для безопасной эксплуатации рекомендуется сварить площадку по типу прямоугольника.

Чтобы запустить подъемный процесс, потребуется приобрести электромотор и соединить его с лебедкой от УАЗа.

Внимание: если вы хотите, чтобы электромотор запускался электрически, пригласите специализированного мастера.Несмотря на то, что данная процедура не отличается особой сложностью, в целях безопасности лучше используйте услуги профессионала.

Вот и весь процесс сборки крана Пионер своими руками.

Технические характеристики

Изготовление и сборка строительного Крана Пионер имеет массу положительных моментов. Его установка на строительной площадке поможет вам сэкономить в количестве строителей. С ним можно поднимать кровельные материалы, брус, рабочий инструмент и оборудование на большую высоту.

После сборки самодельного устройства можно ознакомиться с его техническими характеристиками:

  • Грузоподъемность устройства может изменяться в пределах 0,5–1 тонны. Здесь все зависит от материалов, используется при сборке.
  • Высота крана будет составлять 4 метра.
  • Платформа может разворачиваться на 360 градусов.

В заключение стоит отметить, что затеяв строительство на приусадебном участке, в целях экономии постарайтесь собрать спецтехнику своими руками.Конечно же, на такие манипуляции вы потратите свое свободное время, зато немало сэкономить. Даже большие строительные компании не всегда покупают спецтехнику. Они, как правило, прибегают к аренде агрегатов.

Установка инструментального ящика на ГАЗель своими руками

Автомобильные боксы Дакен - это линейка высокопрочных кейсов, используйте с универсальной фиксацией. Высокое качество продукции, вместительность и удобство применения обеспечили им лидерство в сфере продаж на рынках автоинвентаря.Рассмотрим, как происходит выбор и установка инструментального ящика DAKEN на ГАЗель.

Выбор автобокса Дакен

Производится продукция из полипропилена, полученного в результате литья под давлением. Это ощутимое преимущество перед металлическими, подверженными быстрому процессами ржавления без регулярной окраски. Обеспечивает повышенную несущую и деформационную нагрузку.

У боксов есть петли с большим количеством точек для фиксации и компрессионный замок, обеспечивающий максимально плотное прилегание крышки к корпусу.

Ассортимент ящиков - емкости с несущей способностью от 30 до 115 кг, вместимость - 30-230 л. В линейку входят 3 серии кейсов - WELVET, ARKA, JUST.

Инструментальный ящик фото на Газели

Ящик на Газель под инструменты можно выбрать и купить на сайте в разделе инструментальные ящики на Газель

К преимуществам выбора именно Дакен относится также то, что у компании вы можете приобрести подходящие для ГАЗели крепления в комплект, дочернего производства компании.

Установка инструментального ящика своими руками

В установке ящика на грузовик Газель нет ничего сложного

Выбрав правильно комплект стальных креплений для горизонтального или вертикального монтажа, вы без труда зафиксируете кейс на раму или дно кузова автомобиля. В сервис обращаться не придется.

Например, вы посмотреть подробный вариант установки инструментальных ящиков Дакен под кузов ГАЗели своими руками на видео и закрепить бокс следуя рекомендации мастера.

Как работает кран отопителя газель электрический - Все о Лада Гранта


сегодня наконец то доделал задуманное! и так, купил: -кран печки газели -патрубки печки классики -хомуты -кнопка стеклоподъёмника

ПОДКЛЮЧЕНИЕ: сам электро клапан: -чёрнй провод - минус- -рыжий провод - плюс + -белый провод - фишка кнопки №7 -коричневый пр. - фишка кнопки №1

сама кнопка: -№7 и №1 мы уже знаем куда))) -№2 - минус- (масса) -№5 - минус- (масса) -№4 - подсветка, к габаритам приборки (плюс +) -№3 и №6 режем кусачками, они не нужны)

Снял печку, вытрухнул кучу листьев (как это обычно бывает), выкинул родной кран на его место поставил короткий патрубок, подсоединил шланг, собрал всё на место , под капотом установил новый кран и соеденил его, в бороду врезал кнопку, всё подсоеденил до кучи, и О чудо! работает!) эмоции только положительные! теперь чтобы согрется или наоборот отключить печурачку, достаточно лёгкого прикоснавеня пальца к кнопке! кайф) теперь если кран и потечёт то на улицу, а не в салон) всем рокомендую! Всем спасибо)

В каждом автомобиле предусмотрена система отопления салона, связанная с системой охлаждения двигателя.Для управления печкой сегодня широко используются электрические краны отопителя - об этих устройствах, их типах, конструкции, принципах работы, а также об их выборе и замене читайте в данной статье.

Что такое кран отопителя электрический?

Кран отопителя электрический (кран управления отопителем с электроприводом, клапан отопителя) - компонент системы отопления салона / кабины транспортных средств; кран или клапан для управления подачей охлаждающей жидкости из системы охлаждения двигателя в радиатор (теплообменник) отопителя.

Кран с электроуправлением является аналогом механического крана, однако его привод осуществляется с помощью встроенного электромотора или соленоида. Такое решение отказаться от тросового привода и реализовать управление отопителем с помощью кнопки. Электрические краны дают возможность реализовать различные схемы отопления салона и работы системы охлаждения двигателя, при этом они удобны в применении, надежны в работе и имеют простую конструкцию.

Типы, конструкция и принцип работы электрического крана отопителя

Существующие сегодня краны с электроуправлением делятся на группы по типу запорного элемента и его привода, и по количеству контуров (и, соответственно, патрубков).

По количеству контуров и патрубков краны отопителей бывают:

  • Одноконтурные / 2-патрубковые - обычные краны / клапаны;
  • Двухконтурные / 3-патрубковые - трехходовые краны.

Краны с двумя патрубками - это клапаны, которые лишь открывают и закрывают поток жидкости. В таком кране один патрубок является впускным, второй - выпускным, между ними имеется запорный элемент. Кран отопителя с двумя патрубками используется в обычных системах отопления салона, он образует между выпускным патрубком системы охлаждения двигателя и впускным патрубком радиатора печки, используется управление потоком горячей охлаждающей жидкости.

Краны с тремя патрубками - это трехходовые краны, которые могут направлять поток жидкости в два разных трубопровода. В этом кране предусмотрен один впускной патрубок и два выпускных, а запорный элемент выполнен таким образом, что он может направлять жидкость от впускного патрубка на один из выпускных, одновременно перекрывая второй. Кран отопителя с тремя патрубками может установить в различных системах отопления салона: с байпасом, с дополнительным отопителем и т.д.

По типу запорного элемента и его привода краны бывают:

  • Шиберные с приводом от электрического двигателя;
  • Запорные с приводом от соленоида.

Конструкция шиберных кранов проста. Их основу составляет пластиковый литой корпус с патрубками, внутри которого предусмотрена поворотная пластина в виде сплошного сектора или отверстий по размеру патрубков. На корпусе устанавливается компактный электрический двигатель с простейшим шестереночным редуктором, с помощью которого обеспечивает поворот пластины. В кранах с двумя патрубками (двухконтурных) оба патрубка расположены друг напротив друга, между ними находится пластина.В кранах с тремя патрубками на одной стороне находится впускной патрубок, на другой - два выпускных.

Кран отопителя с электродвигателем работает следующим образом. При выключенной печке жидкость не работает в радиаторе отопителя, система отопления салона не работает. При необходимости включить печку водитель нажимает кнопу на приборной панели, на электродвигатель крана поступает ток, он поворачивает пластину и открывает путь охлаждающей жидкости - радиатор отопителя нагревается, система отопления салона начинает работать.Для отключения печки водитель вновь нажимает на кнопку, все происходит в обратном порядке, и печка отключается.

Идентификация неисправностей

На корпусе отопителя расположен электронный регулятор, за счет которого появляется возможность плавной регулировки оборотов вентилятора. Тут также присутствует проблема с доступом к нему, как и к прочим элементм агрегата. Единственное, к чему можно добраться, это радиатор отопителя.Для этого достаточно демонтировать бардачок. Как же быть в случае, если в системе ГАЗель Бизнес не работает печка? Ведь из-за отсутствия полноценного доступа пропадает возможность диагностики оборудования. В таких случаях первым делом следует проверять предохранитель. Для проверки работоспособности моторедуктора, управляющего заслонками обдува стекол, нет необходимости снимать всю панель - убирается ее нижняя часть со стороны водителя. Для его диагностики на разъемах с электродвигателем и фиксатором подключается вольтметр или контрольная лампа.Актуемем заслонку режима в режиме включенного зажигания. В случае, если лампа горит, а моторедуктор не подает признаки жизни - значит, он подлежит замене. Как снять кран печки ГАЗель Бизнес (как и сам электрический отопитель) с помощью схемы можно ознакомиться с его описанием и разобраться что к чему.

Читать дальше: Блок розжига ксенона 55w

Если нет возможности замены привода заслонки, то с водительской стороны можно убрать тягу с рычага заслонки, вручную повернув ее в открытое положение.Чтобы сделать подобное с пассажирской стороны, необходимо будет начать открутить моторедуктор винты и зафиксировать аналогичным образом, повернув корпус. С целью диагностики электродвигателя вентилятора и его поломки необходимо снять воздухозаборник, который расположен под капотом. Это необходимо будет сделать в случае, если вентилятор не работает. После демонтажа воздухозаборника, станут видны разъемы двух проводов. Присоединился к этим разъемам контрольную лампу, необходимо включить зажигание, и лампа должна ярко загореться.По мере регулировки оборотов в меньшую сторону яркость лампы должна уменьшаться. Именно это является показателем исправности регулятора оборотов. Если же лампа горит, вентилятор не работает - проблема в его электродвигателе. Проблемы с электродвигателем могут быть обусловлены зависанием щеток. В такой ситуации можно предпринять попытку постучать по блоку отопителя. Вентилятор может ненадолго возобновить свою работу, и этого хватит по крайней мере для того, чтобы добраться до сервиса, не замерзнув.Если в ходе проверки станет понятным, что вышел из строя регулятор оборотов, плюсовой провод можно перебросить на разъем с предохранителем рядом с аккумулятором. Это тоже будет где временного решения проблемы, возникшей в дороге, когда на улице холодно. Также ниже приведена схема крана отопителя ГАЗель.

Вопросы выбора и замены крана отопителя

Кран отопителя очень важен для работы системы отопления салона / кабины, однако выбор и замена этой детали в большинстве случаев не доставляет каких-либо проблем.Для правильного выбора крана необходимо соблюдать несколько рекомендаций:

  • Напряжение питания электродвигателя крана должно соответствовать напряжению бортовой электросети автомобиля - 12 или 24 В;
  • Тип крана - 2 или 3 патрубка - должен соответствовать системе отопления салона. Для обычных систем необходим кран с двумя патрубками, для систем с байпасом нужен кран с тремя патрубками. Также кран с тремя патрубками можно использовать для создания системы отопления с дополнительным отопителем;
  • Диаметр патрубков должен соответствовать трубопроводу системы отопления, но при необходимости можно использовать переходники;
  • На кране и автомобиле должен быть один тип электрического разъема.При необходимости необходимо заменить тип разъема на автомобиле;
  • Кран должен иметь подходящие для его установки габариты.

Замену крана отопителя необходимо выполнять после слива охлаждающей жидкости для монтажа необходимо использовать металлические хомуты. Нужно следить за правильностью установки крана - располагать его впускной и выпускной патрубок в соответствии с направлением жидкости. Для удобства на патрубках нанесены стрелки, указывающие направление потока жидкости.Если неправильно поставить обычный 2-патрубковый кран, система работать будет, но неправильный монтаж 3-патрубкового крана сделает систему полностью неработоспособной. При верном и надежном режимеже крана печка работает сразу, работает тепло и комфорт в салоне автомобиля.

Модернизация системы

Основная проблема, из-за которой выходит из строя электроника, является влагой. А в кране жидкость циркулирует постоянно, даже при закрытой затворке. И при протечке сальника жидкость заливает всю электрическую часть, и она выходит из строя.

Установка запорной арматуры

Дабы этого избежать, можно установить обычную запорную арматуру, подогнав её под выходы системы охлаждения. Чтобы открыть или закрыть подачу горячую жидкость, нужно перевести кран в нужное положение вручную. А поскольку он установлен под капотом (на штатном месте), то во время движения это сделать не возможным. Но зато ресурс у этого механизма намного больше.

Предварительная герметизация

Перед установкой нового электрокрана нужно разобрать его и залить электронную карту клеем, чтобы избежать попадания на него влаги, промазать все стыки герметиком.Данный способ может только продлить работоспособность, при попадании жидкости в электронную часть будет повреждён электродвигатель, без механизма которого не корректно функционировать.

Подбор похожего оборудования

Установка крана с похожим расположением штуцеров с других марок автомобилей. Данный способ самый эффективный, поскольку у импортных производителей данного оборудования ресурс намного выше, чем у отечественного. Главное, подобрать наиболее похожий экземпляр.И после установки проверить его работу на автомобиле.

Приведённые выше способы диагностики и ремонта помогут вам в кратчайшее время выявить причину неисправности и замену или ремонт вышедшего из строя оборудования. Ремонт и установка крана отопителя на Газель Бизнес УМЗ 4216 не вызовет у вас особых трудностей. Для данного вида ремонта не потребуется обладания большим опытом. Его можно вести в дороге, имея минимальный набор инструментов.

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума на базе карбюраторного двигателя УМЗ-421 были разработаны модели комплексной микропроцессорной системы управления впрыском топлива и зажигания: двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 - для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

Схема газель печка

Как устроена печка в Газель Бизнес

Логическая диагностика и ремонт необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выход из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков его принцип работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и на трущихся поверхностях. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу.Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосфере, а при наступлении холодного времени часть тепла тратится на отопление салона.

Ремонт

После того, как установлено, что неисправным является именно электрокран, необходимо его демонтировать.

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
