Усилитель фм сигнала своими руками

Несмотря на развитие интернета, прослушивание радиостанций остается не менее популярным. За спросом поспевает и предложение: количество вещательных программ в диапазоне fm позволяет выбрать волну на любой вкус. Можно остановиться на прослушивании музыки, новостей, аудиокниг, а, если надоест — легким движением руки сменить радиостанцию. Но есть одна проблема: качественный прием радиостанций не везде возможен. Звучание сопровождается шумом, помехами или периодически пропадает вовсе.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Самостоятельное изготовление антенны для автомагнитолы
• Антенный усилитель для автомагнитолы и его предназначение
• Антенный усилитель для автомагнитолы и его предназначение
• Простой антенный усилитель
• Самоделки своими руками
• Простой антенный усилитель для УКВ(FM) приемника
• Как сделать FM антенну для автомагнитолы своими руками
• FM-антенна своими руками
• Существует ли хороший усилитель для антенны автомагнитолы?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Антенный усилитель. Принцип работы

Самостоятельное изготовление антенны для автомагнитолы

Антенный усилитель для автомагнитолы предназначен для лучшего и уверенного приема. В последнее время стали выпускаться автомагнитолы недорогие, хотя и с хорошим функционалом. К сожалению, они не способны обеспечивать уверенный прием радиостанций. Особенно это касается территорий вдали от города, где уровень сигнала есть, но он слишком слаб. Для автомагнитолы антенный усилитель выступает в данном случае, как устройство, резко повышающее прием. Если раньше кассетные магнитолы встречались сплошь и рядом, то сегодня их можно увидеть лишь в винтажных машинах.

Современные автомагнитолы — это больше мультимедийные комплексы, оборудованные огромным набором опций. Да, современная аппаратура отлично справляется с навигацией, превосходно проигрывает музыку с различных носителей, помогает водителю парковаться и т. Но автомобилисту всегда будет не хватать в дороге радио или ТВ — опытный автомобилист это знает!

Как и говорилось выше, современный мультимедийный центр обеспечить хороший радиосигнал, особенно вне города, не способен. Тогда приходится приобретать антенный усилитель — специальное устройство, в разы повышающее мощность и качество сигнала. Сделать это совсем несложно. Достаточно будет ознакомиться с признаками слабого сигнала радио или ТВ, которые приведены ниже:. Антенные усилители для автомагнитол и их установка.

Такой усилитель специально предназначен для эффективного и уверенного приема станций. Большинство автомобилистов, которые установили в своей машине антенный усилитель отмечают, что сигнал увеличился в два раза, если не больше.

Аппарат не потребует каких-либо особых навыков в установке. Его подключение — это всего-то подсоединение одного контакта к головному устройству, а другого — к наружному пассивному диполю. Практически все современные антенные усилители для автомобиля собираются по двухкаскадной схеме, хотя у них могут быть некоторые отличия.

Зато они обязательно должны отвечать стандартам современных коммуникационных систем.

Выбирая антенный усилитель, рекомендуется следовать нижеприведенным советам:. Следует знать, что подключение непосредственно рядом с входом автомагнитолы с одной стороны значительно повышает уровень сигнала, а с другой грозит помехами, которые излучает электрооборудование. На коэффициент усиления стоит обратить наибольшее внимание. Дело в том, что при его небольших значениях качество приема никак не может быть высоким. С другой стороны, для города эти же показатели вполне нормальные.

Если же этот самый коэффициент слишком завышен, возможна перегрузка широкополосного усилителя, что может привести к его порче. Отметим, что наилучший эффект достигается, если соединить усилитель с внешней антенной.

Таким образом, подключается активный, а не пассивный диполь. Немаловажное значение имеет и расстояние. Так, не стоит рассчитывать на качественный прием, если станция основной передатчик находится на расстоянии более км.

Стоит отметить, что существуют побочные факторы, так или иначе влияющие на уровень сигнала:. Сегодня производитель предлагает не один, а целую массу вариантов усилителя для автомобильной антенны.

Интересно, что и наш отечественный производитель, предлагает целую линейку продукции под названием Триада. Среди зарубежных производителей почетное место занимает продукция Пролоджи. К примеру, их модель TFB способна усиливать сигналы цифрового и аналогового диапазона и одновременно работать с двумя антеннами.

Да, есть и такой вариант. Опять же, собираются самодельные усилители по двухкаскадной схеме. Ну вот, теперь вы узнали, как усилить радиосигнал в автомагнитоле. Установка приобретенного или сделанного своими руками усилителя не займет много времени и сил. Достаточно следовать инструкции, посмотреть видео обзор и изучить полезные фото — материалы.

Цена на усилители разная и все зависит от дальности приема, а также производителя. Добавить комментарий Не отвечать. Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса. Комментарии, нарушающие правила сайта, будут удалены. Следить за комментариями этой статьи. Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации.

Вы с нами? Антенный усилитель для автомагнитолы. Усилитель антенный для автомагнитолы. Усилитель для автомагнитолы антенный. Усилители антенные для автомагнитол. Усилитель антенны для автомагнитолы схема. Усилитель Триада. Усилитель от Пролоджи. Автор: Григорий Романчук Распечатать. Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием.

Оцените статью:. Антенный адаптер для автомагнитолы: предназначение и правильный выбор. Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер.

Как сделать из автомагнитолы усилитель: подробная инструкция. Автор статьи:. Войти с помощью:. Дмитрий Муха. Менял у них лобовое стекло на Мазда 3. Никаких нареканий не было. Стекло новое, без искажений, установщики сразу видно, что опытные, герметик немецкий.

Поставили быстро, ничего не сломали и т. Вы когда-нибудь участвовали в соревнованиях по автозвуку. Тест для прирождённых водителей: найди японскую марку по названию машины. Оставил: Алёна Билецкая. Перейти к отзыву. Оставил: Владимир. Задать вопрос эксперту. В ближайшее время мы опубликуем информацию.

Антенный усилитель для автомагнитолы и его предназначение

Дата публикации: 26 января Категория: Автотехника. Кассетные магнитолы сегодня можно встретить разве что в раритетных авто, а вот современные машины оснащаются более серьезными системами, которые выполняют роль целых мультимедийных комплексов, способных выполнять сотни различных задач. Тем не менее, слушать радио и смотреть телевизор в дороге водители любят также как и раньше.

Антенны | Самоделки своими руками | Сделать самому. Фм и тв усилитель на MAX · Антенны. Эта схема Антенна для FM-приёмника своими руками Для улучшения приема ТВ сигнала поможет антенный усилитель.

Антенный усилитель для автомагнитолы и его предназначение

Сегодня радио чистокровное встретить сложно. Главное знать способ подключения внешнего элемента. Прознали — время задуматься, как сделать антенну для радио своими руками. Вариант выгоден — намеренно резонансную частоту нацелите на любимый канал, получая выигрыш коэффициента усиления. Интернет обошло видео: смартфон вместо антенны принимает кусок оголенного провода, припаянный к разъему. Диво — радио ловится! Ничего удивительного.

Простой антенный усилитель

Антенна для музыкального центра позволяет принимать сигналы популярных радиостанций, слушать песни и любимые передачи. В некоторых случаях встроенного усилителя бывает недостаточно: звук проходит с помехами или пропадает вообще. В этом случае на помощь придут промышленные или сделанные своими руками приспособления для приема сигналов. Самодельные антенны достаточно легко и быстро можно изготовить из подручных материалов. Антенны заводского изготовления подходят для приема и улучшения звука в аппаратах как известных Sony и Lg , так и бюджетных производителей.

Полезные советы.

Самоделки своими руками

Читал ленту и наткнулся на вопрос, как увеличить дальность приема радиоприемника. Чудес не бывает, и намотав кучу проволоки вместо антенны, проблему не решить. Сгородить в машине какой нибудь волновой канал, биквадрат, синфазку и тп, не вариант. Антенна нужна широкополосная и всенаправленная, а у таких антенн усиления практически нет. Что может быть проще и широкоплолосней куска провода?

Простой антенный усилитель для УКВ(FM) приемника

Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой. Представленный ниже антенный усилитель необычайно прост в изготовлении.

Подробно расскажем, как сделать антенну для радио FM своими руками. УКВ и FM, это связано с особенностями распространения этого сигнала.

Как сделать FM антенну для автомагнитолы своими руками

Несмотря на широкое распространение телевидения и интернета, прослушивание радиостанций не теряет популярности. Но часто качество приема радиостанций оставляет желать лучшего. Для того чтобы это исправить, необходимо разобраться, что влияет на качество приема, и как улучшить ситуацию? Для нормальной работы любого радиоприемного устройства: телевизора, сотового телефона, радиоприемника, необходимо обеспечить на его входе минимальный уровень сигнала, превышающий определенный порог.

FM-антенна своими руками

Выбрать антенну диполь в магазине можно в любой момент, но в этом не много смысла, если вы обладаете минимальными инженерными навыками. Самостоятельное изготовление автомобильной антенны. Мы рассмотрим, как сделать ресивер для автомагнитолы своими руками. Вам не потребуются сложные материалы — только желание сэкономить и немного времени.

Антенный усилитель для автомагнитолы предназначен для лучшего и уверенного приема. В последнее время стали выпускаться автомагнитолы недорогие, хотя и с хорошим функционалом.

Существует ли хороший усилитель для антенны автомагнитолы?

При этом довольно трудный выбор таких усилителей, с учетом того, что на рынке сейчас крайне много дешевой китайской продукции, которая толком не работает. Вот однажды мне дали такой усилитель для ремонта, точнее для того, чтобы в этом же корпусе я собрал нормальный усилитель. Хочу представить конструкцию дешевого усилителя ФМ диапазона для радиоприемника. Оказывается, это вовсе не усилитель, а черт знает что. Схема состоит всего из пар транзисторов, притом один из них просто для засвечивания светодиода. Питание подается от бортовой сети автомобиля 12 Вольт и….

Для приёма удалённых станций FM-диапазона можно порекомендовать простую схему ВЧ-усилителя на одном транзисторе. Для получения хорошего результата, схему нужно спаять на качественной стеклотекстолитовой печатной плате. Входная катушка L1 состоит из четырех витков, намотанным с шагом на оправке 5 мм. Катушка L2 имеет три витка, намотана с шагом на оправке 5 мм.

Комнатная и автомобильная антенна FM-диапазона. Антенна для FM-диапазона сделать самому своими руками

Радиоприемники в качестве отдельных устройств практически не встречаются в торговых точках. В них широко представлены многофункциональные изделия — автомагнитолы и музыкальные центры. Производители основное внимание уделяют качеству звучания, которое определяет усилитель звукового сигнала. Использование хорошей антенны FM-диапазона в значительной степени повышает эффективность приема радиостанций. Их трансляция ведется с высоким качеством и стереофоническим звучанием.

Некоторые теоретические основы

Для того чтобы антенное устройство концентрировало в своем основном вибраторе максимум излучаемой передающим центром мощности, его геометрические размеры выбираются из условия ½ или ¼ длины волны передатчика. Антенна для приема FM-диапазона должна работать на частотах 88-108 МГц. Середина этого участка соответствует длине волны 3 метра. Чаще размеры вибраторов составляют 0,75 метра (¼ средней длины волны).

Волновое сопротивление определяет потери мощности при переходе волны из одной среды в другую за счет частичного отражения сигнала. Оптимальным случаем считается равенство волновых сопротивлений антенны, кабеля и входного сопротивления приемника на частоте 100 МГц (середина FM диапазона). Общие потери оцениваются коэффициентом стоячей волны (КСВ) и выражаются в условных единицах (разах). Нормальной считается величина КСВ в пределах 1,1-2,0. Большему значению соответствует более высокий уровень потерь. Антенна для приема FM-диапазона используется радиоволнами с вертикальной поляризацией. Это обусловлено вертикальным расположением передающих антенн радиовещательных центров. Поэтому продольные оси вибраторов требуется располагать в вертикальной плоскости (в отличие от горизонтального расположения телевизионных вибраторов).

Приемная антенна не усиливает принимаемый сигнал. Коэффициент усиления определяет только ее избирательные свойства. Он выражается в децибелах (дБ) и является отношением мощности, принятой антенной в направлении главного лепестка диаграммы направленности, к мощности, принятой в той же точке вибратором с круговой диаграммой направленности.

Исполнение промышленных антенн для комнаты

Активные элементы комнатных антенн (вибраторы) выполняются чаще всего в виде телескопических «усов», длину которых и угол наклона можно изменять вручную.

Такие оперативные изменения позволяют добиться наилучшего качества стереофонического приема для разных радиостанций с частотной модуляцией (FM). Такие комнатные антенны FM-диапазона имеют круговую диаграмму направленности. Коэффициент их усиления близок к единице.

Большим усилением обладают узконаправленные логопериодические устройства или антенны типа «волновой канал». Но размеры конструкций для диапазона трансляции FM-радиостанций позволяют разместить их только в непосредственной близости от окна «с видом» на передающий центр. Они представляют собой горизонтальную траверсу, с закрепленными на ней основным вибратором, директорами и рефлектором. Коэффициент усиления таких конструкций определяется количеством директоров и может достигать величины 12-16 дБ.

Активные и пассивные устройства

Часто производители антенн FM диапазона используют встроенные в них электронные усилители сигнала. Такие устройства называются активными.

Название обусловлено наличием в схемах усилителей активных элементов — транзисторов. Использование усилителя требует наличия внешнего источника питания. В комплект поставки включаются адаптеры, представляющие собой малогабаритные выпрямители переменного тока в постоянный. Напряжение на выходе таких устройств составляет 9-12 В. Подключение может производиться через специальный низкочастотный разъем на корпусе или антенный сепаратор (инжектор напряжения) по высокочастотному кабелю.

Соответственно, устройства без антенного усилителя называют пассивными. Они обеспечивают повышение уровня полезного сигнала за счет избирательных свойств конструкции антенны. Назначение антенных усилителей — уменьшить ослабление сигнала в протяженном кабеле от антенны до входа приемника. Оно обусловлено волновым сопротивлением и определяется величиной погонного затухания. Последнее зависит от марки используемого кабеля и составляет 0,15-0,75 дБ/м.

Антенны диапазона FM для автомобиля

Разделение устройств этого класса можно провести по их расположению — внешнему или внутрикабинному. Способ крепления антенн внешнего расположения может быть врезным и с использованием магнита. Автомобильные антенны FM-диапазона чаще всего располагаются на крыше, на заднем бампере или переднем крыле автомобиля.

Они выпускаются в телескопическом исполнении. Длиной вибратора управляет специальный двигатель. Управление этим двигателем производится водителем непосредственно из салона. Другим способом является автоматический запуск при включении магнитолы. Телескопическая антенна выдвигается при этом на всю длину. Первый вариант является более предпочтительным.

Магнитное крепление отличается своей простотой.

Из-за небольшой длины штыревого вибратора чувствительность антенны уступает телескопическому исполнению. Существует необходимость убирания устройства на ночь с места его установки.

Для внутрикабинных антенн местом установки является правый верхний угол лобового стекла автомобиля.

Большинство из них (но не все) имеют встроенный усилитель, требующий внешнего питания. Применение усилителя значительно повышает их цену. В городской черте обеспечивается удовлетворительный прием близко расположенных радиостанций, но при движении в сельской местности сказывается неудачное (горизонтальное) расположение вибраторов.

Как уже было упомянуто выше, передатчики FM-радиостанций работают в режиме вертикальной поляризации. Такую же поляризацию должна иметь автомобильная антенна FM-диапазона.

Использование связных радиостанций

Использование радиосвязи для нужд гражданского населения возможно только в 3 частотных диапазонах — PMR (44 600 000 — 44 610 000) МГц, LPD (433, 075 — 434, 775) МГц, CB (10-метровый диапазон). В диапазоне CB частота 27,135 МГц используется без запретов всеми автомобилистами, включая «дальнобойщиков». Передающая антенна FM-диапазона является одновременно и приемной. Поэтому изобретать ничего не требуется. При выдерживании размеров, соответствующих используемому диапазону, можно обеспечить удовлетворительный прием и передачу. Связные станции имеет смысл покупать в качестве готовых изделий. Они не требуют необходимого сложного согласования передающей антенны с выходным каскадом передатчика.

Самодельные антенны

Приемлемое качество приема сигнала можно получить, если изготовить антенну для FM-диапазона своими руками. С коаксиального антенного кабеля с волновым сопротивлением 75 Ом требуется аккуратно, не повреждая при этом экранирующую оплетку, снять защитную изоляцию длиной 75 см. Оголившаяся часть оплетки выворачивается наизнанку «чулком» и надевается на оставшуюся внешнюю изоляцию.

Верхний отрезок кабеля (без оплетки) используется в качестве вибратора ¼ длины волны середины диапазона. Оставшаяся вывернутая оплетка выполняет роль антенного противовеса, значительно улучшающего качество приема. После распайки штатного разъема антенна готова к использованию. Место ее расположения выбирается опытным путем.

Заключение

После прочтения статьи читатель сможет сделать правильный выбор среди многообразия антенных устройств, предлагаемого торговлей. Не стоит гоняться за высоким коэффициентом усиления активных антенн. Он подходит, в большинстве случаев, для устройств, расположенных на улице, на большой высоте. Качество передачи, определяемое комнатной антенной, в значительной степени зависит от выбора удачного места ее расположения.

Как сделать усилитель FM-антенны

Радиоволны — одно из важнейших открытий в истории технологий. Сегодня мы используем их, чтобы сделать возможным широкий спектр электронных устройств. Однако радиоволны могут распространяться не так далеко. Следовательно, когда радиоприемник находится слишком далеко от источника сигнала, он не может правильно преобразовать или интерпретировать данные, полученные из сигнала. Лучший способ исправить это — использовать усилитель FM-антенны. Ранее мы обсуждали, как построить простое FM-радио. В этом руководстве рассматривается создание усилителя FM-антенны в дополнение к нему.



Содержание

Что такое антенные усилители FM?



Антенный усилитель FM — это устройство, позволяющее увеличить мощность FM-сигнала, исходящего от FM-передатчика. В свою очередь, это позволяет улучшить качество приема радиосигнала FM-приемником. Часто люди также называют усилители FM-антенн FM-усилителями.

Большинство усилителей FM-антенны усиливают сигналы без разбора. Таким образом, мы должны включить в конструкцию усилителя механизм, отсеивающий нежелательные звонки и шум. По сути, это сделает усилитель FM-антенны более эффективным для усиления определенных сигналов.



Применение



Радиовесы

• Автомобильные антенные усилители
• Hi-Fi системы
• Внутренняя стереоантенна
• FM-трансиверы
• Рации



Автомобильная антенна



Как работают антенные усилители FM?



Антенна, принимающая радиосигналы, часто имеет встроенный усилитель.



Чтобы понять, как работает усилитель FM-антенны, мы должны понять, как работают FM-радиоволны и приемники. Все радиостанции транслируют несущие радиоволны на уникальной для них частоте. По сути, если бы они передавали сигналы на одной частоте, радиоприемники не различали бы их. Таким образом, мы не сможем иметь несколько радиоканалов.

Тем не менее, во время трансляции радиостанция модулирует электромагнитную несущую волну для удержания звука. Когда ваш радиоприемник принимает несущую волну, он извлекает звук и передает его на динамики. Конечно, ваш радиоприемник использует антенну (вместе с антенным кабелем) для захвата радиоволн.

Антенные усилители FM призваны усилить сигнал до того, как он достигнет головного устройства вашего приемника. Слабый сигнал приведет к прерывистым или неслышимым звукам. Во многих случаях усилитель FM-антенны является частью радиоприемного устройства. Однако это может быть и отдельное устройство.



Как сделать собственный усилитель FM-антенны?



В следующем разделе рассматривается создание собственного усилителя FM-антенны. Чтобы сделать этот проект и руководство максимально доступными, мы постарались сделать их как можно более дешевыми, сохранив при этом их основные функциональные возможности и надежность.



Рекомендуемые инструменты



• Линейка/рулетка

Рулетка

• Инструмент для зачистки проводов

Инструмент для зачистки проводов

• Изолента

Изолента

• Отвертка (плоская и звездообразная)

Отвертка с плоской и звездообразной головкой

• Универсальный нож

Универсальный нож



Список необходимых электронных компонентов



• Конденсаторы 5,6 пФ x 2
• Конденсатор переменного тока 22 пФ x2
• (3 + 1) индуктор
• Резистор 27 кОм x 2
• Конденсатор 1 нФ
• Резистор 1 кОм
• Транзистор С2570
• Земля x 3
• Земля
• Источник питания +12 В
• Конденсатор 0,1 мкФ
• Конденсатор 10 пФ x2
• Катушка индуктивности 3T
• Входная антенна
• Выходная антенна



Принципиальная схема

Объяснение и предыстория



Прежде чем приступить к изучению того, как настроить проект, необходимо рассмотреть несколько моментов. Например, важно отметить, что этот проект состоит из двух антенн, намотанных на транзистор C2570 VHF/UHF. Вам не придется создавать входную или выходную антенну с нуля. Однако, если вы чувствуете себя авантюрно, вы можете.

Схема использует первую антенну для приема входных данных, а вторую — для их передачи. По сути, первая антенна будет принимать слабый сигнал и пропускать его через ряд конденсаторов и катушек индуктивности, прежде чем излучать его через выходную антенну. Таким образом, в проекте необходимы два подстроечных конденсатора (VC1 и VC2), которые позволят вам откалибровать схему для максимального усиления. Оба триммера должны иметь одинаковое значение (22 пФ).

Далее в проекте имеется 4-витковая катушка индуктивности, состоящая из двух сегментов. Первый сегмент состоит из 3 витков, а второй имеет один виток. Тем не менее, катушка индуктивности должна состоять из эмалированного медного провода 20 SWG. Кроме того, вы должны убедиться, что он использует немного разнесенный ветер над формирователем диаметром 5 мм.

Помогло бы, если бы первый сегмент катушки индуктивности (с одним витком) подсоединил к заземляющему проводу цепи. Второй индуктор по ходу должен быть аналогичен первому. Таким образом, он должен состоять из тех же материалов и конструкции. Однако он должен состоять только из трех витков. Вы подключите эти катушки индуктивности параллельно переменным конденсаторам.

Кроме того, вам потребуется подключить схему к источнику питания 12 В постоянного тока. Он может быть в виде аккумулятора (или серии штормов) или адаптера. Тем не менее, этапы построения проекта следующие:



Шаги:



Работа руками с электронной схемой



1. Протяните провод от первой стороны антенны под напряжением (C к первой стороне антенны 1).
2. Затем проложите провод и разделите его между первой катушкой индуктивности (L1) и вторым конденсатором (C2).
3. Подключите первый переменный конденсатор параллельно дросселю. Первая катушка индуктивности и переменный конденсатор должны быть соединены внутренней параллельной цепью относительно первичной земли.
4. Затем разделите провод и подведите один конец к первому резистору, а второй подключите к транзистору С2570. Это поможет, если вы заземлите транзистор.

5. Протяните провод от первого резистора (R1) ко второму (R2) и третьему резистору (R3)

6. Затем проложите провод между вторым и третьим резистором и подключите его к третьему конденсатору (C3) – убедитесь, что третий конденсатор заземлен.
7. Проложите провод от третьего резистора (R3) и подключите его к шестому конденсатору (C6). Опять же, было бы полезно, если бы вы заземлили шестой конденсатор.
8. Наконец, подключите шестой конденсатор к источнику питания 12 В
9. Далее со второго резистора запустить параллельную цепь и последовательно соединить четвертый и пятый конденсаторы
10. Снова добавьте еще один внутренний параллельный ряд со второй катушкой индуктивности и регулируемым разъемом, который также будет соединяться с заземляющей стороной первичной цепи
11. Наконец, подключите пятый конденсатор (С5) к выходной антенне

При сборке схемы внимательно следите за шагами и схемами. Ваш прототип будет грубым. Вы можете создать его на макетной плате или просто с помощью проводов. Со временем вы сможете сделать его более сложным, разработав макет печатной платы и используя его для создания самодельного антенного усилителя. Кроме того, вы сможете использовать то, что вы узнали из этого проекта, для создания других типов радиочастотных усилителей и усилителей.



Часто задаваемые вопросы



Как далеко может работать усилитель FM-антенны?



Усилитель FM-антенны может охватывать главным образом в зависимости от конструкции устройства. Поскольку не все усилители и усилители FM-антенн одинаковы, степень усиления сигнала одним устройством может быть разной для других. Как правило, FM-станция может посылать радиоволны на расстояние от 50 до 60 км (от 30 до 40 миль). Усилитель FM-антенны мощностью 1000 Вт может передавать сигналы на расстояние до 20 км (12 миль).



Сколько стоит усилитель FM-антенны?



Цена усилителя FM-антенны в первую очередь зависит от качества сборки, мощности и назначения. Например, некоторые из лучших усилителей FM-антенны для автомобилей стоят от 14 до 20 долларов. Домашние усилители FM-антенны могут стоить от 20 до 50 долларов.



На что обратить внимание при выборе усилителя FM-антенны?



При оценке усилителя антенны FM для покупки первое, на что необходимо обратить внимание, это мощность приема радиосигнала усилителя антенны FM. Усилитель должен иметь возможность принимать сигналы с большого расстояния.

Рост описывает способность антенны излучать сигнал к цели. Кроме того, вы должны обратить внимание на усиление. Усилитель внутренней FM-антенны с высоким коэффициентом усиления гораздо предпочтительнее, чем низкодоходный.

Направленность — еще одна спецификация, которую стоит рассмотреть. Он описывает радиус, на котором усилитель FM-антенны может излучать сигналы и волны. Всенаправленные антенны более желательны, чем однонаправленные.

Наконец, вы должны учитывать качество изготовления и сопоставлять его с ценой. Независимо от типов антенн, которые вы используете, было бы полезно сбалансировать эти свойства, чтобы найти лучший усилитель FM-сигнала.



Антенны FM-вещания, которые часто имеют встроенные усилители сигнала

Резюме



Усилители FM-антенн – один из лучших проектов для начинающих. Подобно схеме слухового аппарата, она достаточно проста в изготовлении и полезна. Кроме того, это отличное введение в электронику, особенно для студентов-самоучек. Как только вы поймете основы работы этих схем, вы сможете в конечном итоге приступить к проектированию и созданию более сложной электроники. Тем не менее, мы надеемся, что это руководство оказалось для вас полезным. Как всегда, спасибо за чтение.



Схема усилителя FM-сигнала с регулируемым усилением

когда-нибудь возникали проблемы с поиском или установлением связи с удаленными FM-радиостанциями, которые транслировали программы, которые вы хотели послушать? Возможно, вы знаете, что существует гораздо больше дальних каналов, чем диапазон вашего FM-приемника. Конечно, вы можете купить или построить более мощный FM-тюнер, но, с другой стороны, создание настраиваемого FM-усилителя может быть намного дешевле и может также значительно увеличить дальность приема ваших FM-приемников.

Автор: Арун Матхур

Компоненты для нашей схемы усилителя FM-сигнала будут недорогими. Схема двухкаскадного усилителя может быть построена различными способами, и для завершения работы потребуется всего несколько часов.

Усиление этой маленькой схемы вас поразит.

Прототип устройства успешно ловил сигналы на расстоянии почти 175 миль!

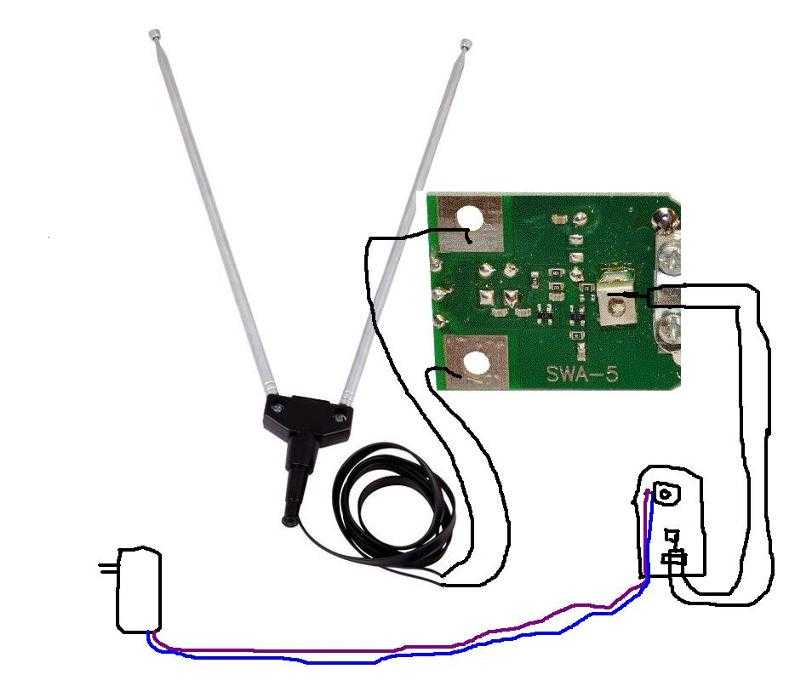

Требуется внешняя телескопическая V-образная антенна, как показано ниже.

Выдвижная антенна FM-радио подключается к входной стороне усилителя, и усиленный сигнал передается на нее по одному кабелю. После того, как вы подключите схему, вам нужно будет сделать несколько простых настроек.

При прослушивании близлежащих мощных вещательных FM-каналов следует отключать усилитель, чтобы избежать «заболачивания» звука.

Содержание

Как работает схема

Предлагаемая схема усилителя антенны FM-радио представляет собой двухкаскадный усилитель радиочастоты, как показано в конструкции на следующем рисунке.

Он имеет пару NPN-транзисторов 2N3904, Q1 и Q2, которые могут работать на частоте 250 МГц. Сигнал от V-образной антенны подается на первый каскад Q1, который настраивается на максимальное усиление через резистор R1.

Соединение катушки L1 и конденсатора C1, соединенного с коллектором транзистора конденсатором C3, настраивает схему на прием входного сигнала.

После этого предварительно усиленный сигнал поступает на базу Q2 через C4. Части следующей ступени такие же, как и первая, а частота регулируется L2-C2 в цепи коллектора.

Полностью усиленный РЧ-сигнал затем отправляется на антенну FM-приемника по проводу длиной примерно 8 дюймов, заканчивающемуся зажимом типа «крокодил» от соединения L2-C2.

Переключатель S1 подает питание на регулируемый усилитель FM через обычную 9-вольтовую транзисторную батарею. Питание фильтруется и стабилизируется конденсаторами С6 и С7, подключенными параллельно входу батареи.

Как сконструировать

Детали схемы установлены на печатной плате из стеклоэпоксидной смолы с покрытием из медной фольги и толщиной 0,040 дюйма. Это может быть размер 1 1/2 x 3/4 дюйма. Вы можете получить готовую печатную плату у любого подходящего поставщика или просто сделать ее самостоятельно на полосовой плате.

L1 и L2, которые представляют собой пару катушек с воздушным сердечником ручной намотки, используются в цепи. Намотайте оголенный медный провод 20 AWG длиной 2,5 дюйма на 1,5 витка вокруг шпинделя или сверла диаметром 3/8 дюйма, чтобы сделать каждую из этих катушек.

Если вы сами собираете разделочную доску, используйте переносную электрическую дрель с мелкозернистым абразивным диском или циркулярную пилу в корпусе инструмента, чтобы удалить тонкие полоски медной фольги, образующие изолированные прокладки на разделочной доске.

Вы также можете удалить медные прокладки вручную, сделав параллельные надрезы ножом с лезвием скальпеля по краям каждой прокладки и тщательно сняв тонкие полоски между ломаными линиями.

Осмотрите узкие каналы с помощью увеличительной линзы и омметра, чтобы убедиться в отсутствии медных заусенцев между изолированными медными контактными площадками, которые могут вызвать нежелательное короткое замыкание.

Вы можете поместить готовое маленькое устройство в пластиковую коробку для долговечности. Просверлите отверстия для всех внешних соединительных проводов и два отверстия для доступа к конденсаторам C1 и C2, прежде чем поместить сборку в пластиковую коробку, если вы используете этот корпус.

Помните, что функция регулируемого усиления этого усилителя FM-сигнала увеличивает усиление, но поскольку схема не регулируется, это может вызвать колебания. Этот недостаток можно было бы устранить, аккуратно расположив и припаяв компоненты схемы правильно и не слишком близко друг к другу.

Как настроить

 Вы должны выполнить следующие настройки:

1. Растяните V-образную антенну на максимальную длину и установите их под углом разделения 90 градусов.
2. Прикрепите провода антенны к основанию заземляющего экрана (3 x 3 дюйма).
3. Держите переключатель усилителя FM S1 в положении ВЫКЛ и включите FM-приемник, повернув ручку регулировки громкости посередине.
4. Прикрепите зажимы-крокодилы к убранной верхней части антенны на FM-приемнике и настройте на слабую, едва слышимую станцию ​​в средней полосе. Не настраивайтесь и не пытайтесь слушать громкие, доминирующие местные станции, которые могут сделать настройку более сложной, чем нужно.
5. Настройте конденсаторы C1 и C2, затем выравнивайте V-образную антенну, пока не получите наилучший сигнал от нужной станции. Светодиодный индикатор стерео на FM-радиоприемнике должен загореться, как только уровень сигнала станет максимальным, если станция вещает в стереофоническом режиме.
6. Включите переключатель S1, и вы должны увидеть значительное улучшение уровня сигнала, если схема усилителя FM действительно работает правильно. Если нет, вы можете проверить различные контрольные точки и подтвердить их в соответствии с данными, представленными на схеме.
