Ионизатор воздуха своими руками: схемы, доступные детали

Электронные самоделки /17-апр,2018,10;15 / 8982
Сегодня в магазинах предлагается бытовая техника самого разного назначения – даже такого, о котором многие и не знали. Кроме приборов, которые всем давно знакомы, можно встретить устройства, вызывающие у посетителей магазина удивление и особый интерес. Один из таких приборов, который сейчас покупают все больше, – воздушный ионизатор.

В этой статье мы рассмотрим: что собой представляет эта техника, какие отличия между разными его видами, а также как можно собрать такое устройство своими руками.


Для чего нужен и как работает ионизатор


По данным исследований полезно для человека ионизированное содержимое воздушного пространства в городских квартирах находится на уровне, который приблизительно в 10–15 раз меньше от требуемого. Если посмотреть на природные условия, то, в зависимости от конкретной местности, число ионов составляет 600–50000 на 1 кубический сантиметр.
Благодаря стандартному очистителю воздуха, который используется в домашних условиях, количество полезных ионов возрастает, что благотворно влияет на организм человека. Ионизация способствует укреплению иммунитета, нормализации сна и сердечно-сосудистой системы, снижению утомляемости, риска инфекционных и прочих заболеваний. Ионизатор, установленный в квартире, удаляет из воздуха аллергены, пыль, бактерии и вирусы, и делает его намного более чистым.
Основная функция ионизатора заключается в придании воздушным частицам отрицательного заряда. После этого новые частицы – аэроионы – приобретают свойства, которые благотворно действуют на людей. Благодаря наэлектризованным молекулам кислорода происходит оздоровление воздушной среды и в итоге – общее самочувствие человека улучшается.

Как самостоятельно собрать ионизатор воздуха


Многие интернет-сайты предлагают разнообразные схемы и руководства по изготовлению простого ионизатора из подручных предметов. На самом деле с подобными самоделками вы не просто рискуете здоровьем, они могут нести опасность нанесения ожога или поражения электротоком. В нашем описании мы представляем для вас схему аппарата, который прошел тестирование на практике и выпускается серийно.

Для сборки ионизатора мы должны подготовить такие элементы конструкции:
- металлический корпус – для этого можно взять старый компьютерный блок питания;
- вентилятор – компьютерный кулер;
- силовой трансформатор – на 220/18–20 В, повышающий – ТВС 90П4 или ТВС 90ПЦ10; к последнему добавляем две обмотки из провода ПЭВ-0,35 по 25
- витков в каждой;
- стеклотекстолитовая плата, толщина: 2,5–3 мм;
- провода для соединений, крепежные детали.

Помимо этого, нужно купить набор радиодеталей, список которых мы можем составить по изображению, на котором показана схема воздушного ионизатора:

Ионизатор воздуха своими руками- схема
Мы рекомендуем подбирать следующие радиодетали и их аналоги:
- транзисторы – вместо КТ315, что на схеме, подойдут другие с аналогичной мощностью, КТ816Б являются взаимозаменяемыми с КТ646 с любой буквой;
- стабилитроны – Д815 меняем на похожий со стабилизационным напряжением 15 В; варианты стабилитрона VD4 – КС512А, Д815Д;
- готовые диодные мосты заменяем наборами из отдельных диодов; следим за тем, чтобы напряжение диодов составляло 400 В, а ток – минимум 0,5 А.

Нужно отметить, что остальные элементы мы заменяем общепринятыми аналогами с соответствующими параметрами.

Сделанная своими руками модель ионизатора воздуха, которую мы рассматриваем, работает по следующему принципу. При помощи мультивибратора, который собран на транзисторах малой мощности КТ315 (V1,2), происходит генерирование начальных импульсов. Резистор R7 регулирует частоту этих импульсов в диапазоне 30–60 кГц. Затем с помощью транзисторов КТ816 (VT3,4) происходит усиление сгенерированных импульсов, которые после поступают на обмотки I и II повышающего трансформатора Т2. С обмотки III снимается напряжение около 2,5 кВ, и, проходя через умножитель, увеличивается до 15 кВ. Затем напряжение подается на рабочие электроды.


Для самостоятельного изготовления ионизирующих электродов берем многожильный медный провод, снимаем с него изоляцию, и изгибаем жилы во все стороны под прямым углом в виде зонтика. Устанавливаем этот зонтик на таком расстоянии от корпуса, при котором ионы будут вырабатываться в нужном количестве – это делается путем дополнительной настройки.

Нужно отметить, что в схеме предохранителем выступает искровой разрядник, обозначенный SG 1; он срабатывает тогда, когда напряжение на обмотке трансформатора превышается.


Чтобы сквозь электроды «зонта» постоянно проходил воздух, внутрь корпуса на штатное место нужно установить компьютерный вентилятор. Для его питания задействуется силовой трансформатор и выпрямительный блок со стабилизацией, соответственно схеме. Если мы правильно собрали ионизатор, используя рекомендованные детали, то он сразу будет работать.

Воздушный ионизатор изготовить своими силами весьма просто, при этом его можно установить не только у себя дома, но и в автомобиле. С этим устройством вы сможете лучше себя чувствовать и дышать свежим, чистым воздухом.

Озонатор своими руками: схемы изготовления озонатора воздуха из разных материалов

Зачем необходим ионизатор?

Известный профессор А. Л. Чижевский писал, что человек построил себе дом, но находясь внутри него, он лишает себя ионизированного воздуха, а чем большим количеством отрицательных ионов обогащён воздух, тем он полезнее для человека.

Для сравнения можно отметить, что воздух в лесу насчитывает около 1500 отрицательных аэроионов. Воздух же в современных городах, соответственно, и в домах, содержит более чем в 10 раз меньше полезных ионов из-за многочисленного транспорта, асфальта, нагревающегося бетона. Это намного меньше, чем необходимо для отличного самочувствия, поэтому вдалеке от города дышится значительно лучше, чем в квартире.

К счастью, существует устройство, которое может решить данную проблему. Прибор, который очищает воздух и повышает в квартире количество отрицательных ионов, – это и есть ионизатор воздуха. Он способствует насыщению воздуха отрицательными аэроионами, которые отдают свою энергию, тем самым оказывают благотворное воздействие на здоровье всех, кто находится дома, а именно:

  • снижают утомляемость после рабочего дня;
  • восстанавливают сон;
  • нормализуют работу внутренних органов, в том числе сердца;
  • улучшают память;
  • активизируют деятельность иммунной системы.


Ионизатор необходим, если в доме проживают люди преклонного возраста и маленькие дети, особенно если у них имеются проявления аллергии, или они подвержены простудным заболеваниям. К тому же он будет полезен тем, кто редко бывает на свежем воздухе, работая в офисе или дома за компьютером.  Больше информации об использовании ионизатора в комнате новорожденного, ищите в этой статье.

Внешний вид самодельного озонатора

Решил проверить эффективность озонирования воздуха с целью уничтожения неприятных запахов, болезнетворных микробов, вирусов, плесени, насекомых, мышей и крыс, сделав самодельный озонатор за пару часов из готовых узлов, потратив всего $5.

На фотографии представлен внешний вид самодельного озонатора, сделанного из готовых узлов, смонтированных в пластиковой банке, предназначенной для хранения продуктов питания.

Электрическая схема и принцип работы озонатора

Озонатор собирается из готовых узлов и деталей, поэтому его изготовить по силам практически любому домашнему мастеру.

Работает озонатор, от бытовой электропроводки напряжением 220 В. Ток через электрическую вилку поступает на выключатель S1, с помощью которого можно включить и выключить озонатор. Вентилятор M1 служит для более эффективного озонирования воздуха. Плавкий предохранитель F1 служит для защиты от короткого замыкания.

Генератор высокого напряжения U1 преобразует напряжение переменного тока 220 В в постоянное напряжение величиной несколько киловольт. С генератора высокое напряжение подается на керамический излучатель F2, представляющий собой керамическую пластину, с нанесенными на ней двумя токопроводящими дорожками. Высокое напряжение пробивает воздушный зазор и между дорожками возникают электрические разряды, которые видны как свечение голубого цвета, в результате чего воздух ионизируется.

Вентилятор создает воздушный поток, который перемещая озонированный воздух от излучателя равномерно распределяет его по объему помещения. В дополнение генератор и излучатель охлаждаются, что позволяет озонатору работать без перерыва неограниченное время.

Принцип работы

Прежде чем приступать к сборке ионизатора, важно разобраться с принципом его действия, а он достаточно прост:

  1. Частицы воздуха, чтобы получить отрицательный заряд, проходят через коронный электрический заряд.
  2. Вместе с воздухом через заряд проходят пыль, бактерии и вирусы, поэтому они тоже становятся заряженными.
  3. Заряженные вещества притягиваются к пластине, которая имеет противоположный заряд, и оседают на поверхности устройства. Их потом можно удалить, протерев корпус ионизатора обычной влажной тряпкой.

Коронарный разряд создаётся благодаря электрическому току высокого напряжения. Наподобие импульсов его подаёт повышающий металлический трансформатор на острые электроды. При этом сразу же происходит образование молекул озона, которые считаются вредными для здоровья, поэтому лучше сделать прибор самим, чтобы соблюсти все необходимые нормы.

Обобщённое видение рассматриваемой техники ионизации

Создание ионизатора воды своими руками, конечно же, невозможно без явного понимания основ техники ионизации. Кроме того, изначально следует протестировать качество водопроводной воды, что предполагается использовать под самодельный ионизатор.

Существует масса наборов тестирования содержимого жидкости в продаже, однако, лучший способ проведения водного анализа – это обращение в сертифицированную лабораторию. Главной причиной такого подхода (тестирования в стенах лаборатории) – является точное определение количества растворённого в жидкости кислорода, плюс точное определение параметра «pH».

Правда значение «рН» для исследуемой жидкости вполне допустимо определить непосредственно в домашних условиях при помощи специальной (лакмусовой) бумаги или посредством электронного измерителя «рН».

Приборы бытового назначения, электролизующие питьевую воду, предлагаются рынком на протяжении уже нескольких лет. Электролизёры вырабатывают (раздельно) кислую и щелочную воду (ионизированную). Также на практике встречаются другие названия такого рода воды:

  • электролизированная восстановленная,
  • щелочно-ионная,
  • электролизированная катодная.

Кислая вода не подходит для питья, но успешно подходит для гигиены лица и рук, ухода за телом. Щелочная вода, напротив, пригодна для питья, поэтому технология ионизатора рассматривается коммерческой и маркетинговой литературой в первую очередь как полезная при лечении:

  • желудочно-кишечного тракта,
  • гипертонии,
  • диабета,
  • злокачественных опухолей.

Рекомендациями, содержащимися в инструкциях, прилагаемых к устройствам ионизации воды, рекомендуется выпивать 1,5–2,0 л такого продукта, независимо от возраста, пола и состояния здоровья потребителя.

ИОНИЗАТОР


Одна из многочисленных моделей ионизатора воды для домашнего применения, сделанная на промышленном уровне. Между тем вполне доступно сделать ионизатор воды своими руками из доступных деталей

Возможно, потребление ионизированной питьевой жидкости действительно полезно, если реально способствует облегчению симптомов у пациентов, дополняя классические методы лечения, как утверждают некоторые распространители ионизаторов.

Тем не менее, не исключены проблемы общественного здравоохранения, если ионизаторы способны вызывать вредные побочные эффекты у людей, здоровых в других отношениях или скрывать наличие болезней у потребителей, имеющих на вид крепкое здоровье.

Типы ионизаторов и характеристики производимой воды

Рынком предлагается множество видов более или менее совершенных ионизаторов воды. Большая часть ионизаторов производства Японии, но также быстро заполняют рынок не менее технологичные ионизаторы воды производства:

  • Соединенных Штатов,
  • Канады,
  • Австралии,
  • Китая.

Среднестатистический годовой показатель продаж ионизаторов — более 200 000 приборов по цене от $600 до $3000. Между тем, изобретателями такого рода устройства (разработчиками технологии) являются российские учёные периода 1900-х годов.

Технологический принцип разделения/очистки на составляющие

Все производимые ионизаторы воды подключаются непосредственно к водопроводу. Фильтрация перед ионизатором осуществляется как минимум через один фильтр с активированным углём, что необходимо для снижения уровня хлоридов водопроводной воды (предотвращения повреждения электролитической ячейки ионизатора).

GERMAN


Структурная схема подключения классического ионизатора для производства очищенного от примесей конечного продукта: 1 – водопроводная вода; 2 – первичный угольный фильтр; 3 – вторичный керамический фильтр; 4 – кислотная pH = 4-6; 5 – щелочная pH = 8-10

Отфильтрованная жидкость допускает минимальное содержание минералов на уровне 50 мг * л-1. Эти условия требуются для производства электролиза в рабочей камере с анодом и катодом, которые разделены полупроницаемой диафрагмой на основе пластика. Плоские (сетчатые) электроды изготовлены из титана, покрытого платиной. Процесс электролиза даёт кислоту и окисленную воду на аноде.

Когда электроны проходят через электрическую цепь, в анодном отделении накапливаются минеральные ионы (HCO3-, Cl-, HSO4-, NO3-,…). По мере высвобождения протонов и кислорода, жидкость приобретает pH значением от 4 до 6 и окислительно-восстановительный потенциал, способный достигать +900 мВ.

Напротив, восстановленная щелочная вода образуется в катодном отсеке. Для этого варианта на катоде накапливаются минеральные катионы (Na +, K +, Ca2 +, Mg2 +,…). По мере образования гидроксильных ионов и водорода, происходит изменение значения pH воды от 8 до 10, и допустимо получение окислительно-восстановительного потенциала на уровне -600 мВ.

КУХОННЫЙ


Примерно таким образом «картинно» выглядит ход химической реакции внутри ионизатора, по результатам которой на выходе прибора получают два вида обработанной жидкости – питьевой и технической

Эффективность устройства, полученные значения pH и значения окислительно-восстановительного потенциала сильно различаются и зависят:

  • от характеристик местного водоснабжения,
  • от значений напряжения и тока,
  • от расхода воды и температуры.

Эффект от работы ионизатора воды с практичной точки зрения

Основным эффектом электролиза является значительное снижение значения rh3 (электронная активность) по сравнению с исходной водопроводной водой, в то время как значения pH и потенциал сопротивления остаются относительно стабильными.

Сравнение значений rh3 со значениями минеральной воды показывает: ионизированная вода является усиленно щелочным продуктом. По сравнению с обычными источниками питьевой воды, ионизатор даёт значения pH и Eh, которые редко встречаются в естественной среде.

Поэтому в научных кругах такую воду обычно причисляют к категории синтетических вод. Что касается сопротивления, можно найти диапазон от 1600 до 1700 Ом * см, который стабилен во времени и остаётся в пределах допустимой официальной нормы 900–5000 Ом * см.

С точки зрения рН, этот диапазон может варьироваться цифровыми значениями от 6,8 до 8,7 для данного типа оборудования, а также оставаться относительно стабильным во времени. Для сравнения, нормативным стандартом питьевой воды рекомендуется значение pH между цифрами 6,5 и 9.

Процедура ионизации воды не приводит к аномальным значениям рН. Что касается окислительно-восстановительного потенциала, значения находятся в диапазоне от -654 до +680 мВ. При этом отмечаются сильные изменения во времени для отрицательных восстановительных потенциалов и лучшая стабильность для положительных восстановительных потенциалов.

После поправки на влияние pH, rh3 (электронная активность) находится между значениями 2 и 45. Эти цифры означают, что ионизаторы воды могут эффективно производить оксидированную воду, либо наоборот, воду — антиоксидант.

Разновидности ионизаторов

Известно несколько методов ионизации воздуха искусственным путём, каждый из которых требует отдельного внимания.

Ультрафиолетовый

Больничные палаты, помещения в дошкольных учреждениях и школе, особенно в период вирусной инфекции, обрабатываются кварцевой лампой, которая и представляет собой ультрафиолетовый ионизатор.

Во время работы этой лампы и в течении получаса после её отключения не рекомендуется находиться в помещении, так как в воздухе образуется озон и окислы азота, что можно определить по характерному запаху. Спустя 30 минут после отключения лампы воздух снова становится безопасным для вдыхания, поскольку указанные частицы распадаются в силу своей непостоянной природы.

Гидродинамический

Такой ионизатор осуществляет распыление воды, которая имеет электрический заряд, то есть производит не лёгкие отрицательные аэроионы, а водяную пыль (аэрозоль) с электрическим зарядом.

Вначале производились подобные ионизаторы для бытовых целей – они превращали в водяную пыль дистиллированную воду. Позже учёные выяснили, что польза от них небольшая, поэтому прибор был снят с производства, но метод не был забыт, а получил распространение в медицинской практике. Его используют для получения из лекарственных жидкостей электроаэрозолей.

Коронный

Такой прибор также именуется эффлювиальным аэроионизатором. Он работает по методу коронарного разряда и оснащён электрической схемой. Выполняет функцию преобразования переменного напряжения в высоковольтное (несколько десятков киловольт).

Именно коронный ионизатор собирается в домашних условиях. Он имеет своеобразную конструкцию с заострёнными электродами, на которых как раз и подаётся напряжение. Возникает коронный разряд. В результате электроны как бы стекают к острию и их захватывают молекулы кислорода. Наглядно принцип работы такого ионизатора представлен на схеме:

В простых приборах режим работы нерегулируемый, как и производительность по ионам, однако имеются более сложные модификации с регулируемым управлением. Они учитывают напряжение окружающего электрического поля и в зависимости от него корректируют напряжение на электродах.

Бытовые приборы на коронном разряде бывают двух типов:

  • униполярные – производят только отрицательные ионы;
  • биполярные – производят отрицательные и положительные ионы.


Бытовая техника в квартире и так образует положительные ионы, а полезными считаются отрицательные, значит, целесообразнее собрать униполярный ионизатор.

Если же в помещении отсутствует бытовая техника, можно собрать биполярное устройство, поскольку дисбаланс между ионами разных знаков практически сведёт на нет положительное воздействие отрицательных частиц. Однако существуют мнения, что биполярные приборы не оказывают никакого полезного эффекта, поскольку вырабатываемые отрицательные частицы будут притягиваться к положительным, образуя нейтральный нулевой заряд. Так, прибор будет только впустую крутить счётчик, не образуя при этом ничего полезного.

Материалы и инструменты

Схема несложная, достаточно вспомнить школьный курс физики, а заодно и химии. Для начала подберите два пластиковых контейнера вместительностью 3,8 л воды каждый. Они и станут отдельными камерами для электродов.

Также понадобятся:

  • ПВХ труба в 2 дюйма;
  • небольшой кусочек серны;
  • зажимы «крокодил»;
  • электропровод;
  • система питания нужной мощности;
  • два электрода (можно титановые, медные или алюминиевые).



Все детали доступны, многое может найтись дома, остальное докупается в строймаркете.

Требования по ГОСТу к ионизаторам

Ионизатор выделяет отрицательно заряженные частицы, которые измеряются в 1 см куб. Этот параметр называется концентрацией аэроионов и является базовым для ионизатора любого типа. По требованиям ГОСТ, определены минимально и максимально допустимые значения параметра. С ними можно ознакомиться в таблице:

Нормируемые показатели Концентрация аэроионов Коэффициент униполярности, y
Положительной полярности Отрицательной полярности
Минимально допустимые ≥ 400 >600 0,4<=y <1,0
Максимально допустимые < 50 000 ≤ 50 000

Чтобы сохранить смысл ионизатора воздуха, стоит учесть, что показатель на расстоянии 1 м должен быть не меньше, нежели показатель естественной концентрации зарядов воздуха, то есть не менее 1 000 ион/см куб. В связи с этим целесообразно придерживаться показателя концентрации от 5 000 ион/см куб.

ГОСТом также определены требования к напряжению на излучателе, то есть на ионизирующем электроде. Измеряется оно в кВ. В случае бытовых ионизаторов воздуха данное напряжение должно находиться в коридоре 20-30 кВ.

Если же оно будет больше 30 кВ, то теряется смысл применения такого прибора, поскольку для стабильного образования ионов достаточно напряжения в 20 кВ. К тому же это чревато образованием искровых разрядов, способствующих выделению вредных для организма соединений, например, озона.

Выбор генератора озона по производительности

Основой для изготовления самодельного озонатора послужил готовый блок, приобретенный в китайском онлайн магазине «АлиЭкспресс», состоящий из генератора высокого напряжения и излучателя.

Керамический излучатель уже был припаян к высоковольтным проводам генератора и бережно обернут поролоном.

Тип генератора выбирался исходя из напряжения питания, на которое он рассчитан и производительности выработки озона. Для применения в бытовых условиях оптимальным является озонатор, рассчитанный на напряжение питания переменного тока 220 В с производительностью озона 200 мг в час. Для озонирования салона автомобиля нужно выбирать озонатор, рассчитанный на напряжение постоянного тока 12 В с вилкой для подключения в прикуриватель такой же производительности.

Если в описании или на корпусе генератора нет данных о производительности, то такой генератор озона лучше не приобретать, в связи с отсутствием возможности расчёта времени озонирования помещений.

Полезные рекомендации, как правильно и быстро сделать озонатор

Если нет опыта работы электриком и радиотехником – самой полезной рекомендацией будет сходить в магазин бытовой техники и купить озонатор заводской сборки. Если с навыками все не так плохо, то прежде чем собирать агрегат, следует ознакомиться с конструкцией уже готовых устройств, и взять готовую рабочую с

Ионизатор воздуха (люстра чижевского) | Электрик в доме

Автор: admin, 14 Мар 2015



Из статьи вы узнаете как сделать ионизатор воздуха (люстру чижевского) своими руками.

Ионизатор ещё называют люстрой чижевского по имени изобретателя искусственной аэроионизации — Чижевского Александра Леонидовича. Немного истории: Чижевский А.Л. (1897-1964 гг.) советский ученый, изобретатель, биофизик, художник, философ, поэт, профессор и обладатель множества званий, впервые выявил факт положительного биологического воздействия отрицательно заряженных ионов.

И первым построил установку для ионизации воздуха (в 1927 г.), которая применялась и сейчас применяется в животноводстве, растениеводстве, медицине, промышленности, сельском хозяйстве…

Он назвал эту установку электроэффлювиальной люстрой, но более прижилось название -люстра чижевского. Сейчас есть приборы ионизаторы, выпускаемые серийно промышленностью для использования в домашних условиях. Есть даже устройства совмещающие в себе несколько функций. Но, к сожалению, не все они изготовлены правильно, дело в том, что некоторые ионизаторы имеют недостаточно высокое напряжение на электроде (люстре), ионизаторы с напряжением менее 25 кВ (25 000 В) не несут никакой пользы. Также при работе ионизатора не должно появляться никаких запахов — это говорит о неправильной работе, если есть запах, то это  образование озона и/или окислов азота, это вредно, не приобретайте таких ионизаторов.

Итак, рассмотрим классическую, правильную схему люстры чижевского.

Схема устройства

Ионизатор воздуха

На схеме обозначено:

  • R1 — резистор С5-35В, 1 кОм;
  • R2 — резистор МЛТ-2, 20 кОм;
  • R3- резистор С5-35В, 10 МОм;
  • D1, D2 — диод Д226;
  • D3 — D6 — столб выпрямительный Д1008;
  • VS1 — тиристор КУ201К;
  • С1 — конденсатор МБМ 1 мкФ, 400 В;
  • С2-С5 — конденсатор ПОВ 390 пФ, 10 кВ;
  • Т1 — катушка зажигания Б2Б (6В, мотоциклетная).
Работа схемы

При положительной полуволне сетевого напряжения D1 открыт, через первичную обмотку Т1 заряжается конденсатор С1. Во время отрицательной полуволны напряжения D1 и D2 закрыты, а тиристор VS1 открывается и конденсатор С1 разряжается через первичную обмотку Т1.

Таким образом в первичной обмотке Т1 появляется пульсирующее напряжение, которое повышается катушкой и поступает на выпрямитель-умножитель напряжения, собранный на D3-D6, C2-C5.

Через резистор R3 выпрямленное высоковольтное отрицательное напряжение подаётся на люстру. Резистор R3 служит для ограничения тока.

Детали схемы

Резистор R1 можно составить из трёх-четырёх параллельно соединённых МЛТ-2, R3 можно составить из четырёх-пяти последовательно соединённых резисторов МЛТ-2. R2 — любого типа, на мощность рассеяния не менее 2Вт.

Диоды D1, D2 можно заменить на Д205, КД109В (Г) или другие на ток не менее 300 мА и обратное напряжение не ниже 400В. Выпрямительные столбы D3-D6 можно заменить на КЦ201Г (Д,Е), КЦ105Г, 2Ц202Г (Д,Е), 2Ц203Б (В), 7ГЕ350АФ.

Конденсатор С1 можно взять любой неполярный, на напряжение не ниже 250В. Конденсаторы С2-С5, кроме указанных, могут быть любые другие высоковольтные на напряжение не ниже 15 кВ.

Тиристор VS1 можно заменить на КУ201Л, КУ202К (Л,М,Н). NCM700C, 1N4202.

Вместо Т1 можно взять и другую катушку зажигания или повышающий трансформатор, например от старого телевизора — ТВС110Л6, ТВС110ЛА, ТВС110АМ… Также трансформатор можно намотать самому, как это сделать описано тут.

Настройка схемы

В принципе, правильно собранная схема не требует настройки и работает сразу после включения в сеть. Но при применении других деталей могут возникнуть некоторые проблемы… Например может потребоваться настройка открывания тиристора — подбором номинала R2. Можно изменять выходное напряжение с помощью подбора номиналов R1 и C1.

При монтаже высоковольтной части схемы нужно постараться разнести выводы деталей как можно дальше друг от друга, во избежание разрядов между ними и места пайки лучше залить расплавленным парафином.

Альтернативный вариант высоковольтной части схемы

Высоковольтную часть схемы можно собрать на основе готового умножителя напряжения от цветного  телевизора типа УН 8,5/25 — 1,2.



Поскольку данный умножитель предназначен для получения плюсового напряжения, то придётся его несколько доработать. Для этого нужно расположить умножитель так, чтобы было видно не перевёрнутое название марки (см.рис. выше). В полукруглых выступах сверху и снизу находятся конденсаторы, нам нужно добраться до верхней левой точки 1, для этого придётся осторожно спилить часть компаундной заливки умножителя.

 Схема высоковольтной части на основе умножителя УН8,5/25-1,2

 На схеме обозначено:

  • Умножитель — умножитель УН8,5/25-1,2;
  • С2, С5, D6, R3 — аналогичны элементам схемы ионизатора воздуха (см.выше).

В схему добавлен ещё один каскад умножения на С5, D6 для увеличения выходного напряжения, т.к. на выходе умножителя напряжение будет всего порядка 25 кВ.

Конструкция люстры чижевского

С электрической частью схемы разобрались, теперь рассмотрим как сделать саму излучающую ионы люстру.

Изготовить её можно из оголенной медной проволоки: кольцо из проволоки диаметром 4-5 мм, перпендикулярно натянутые нити из проволоки диаметром 0,7-1,0 мм.

Конструкция люстры чижевского

Также в качестве кольца можно применить металлический гимнастический обруч. На кольцо натягивается проволока так, чтобы она провисала вниз и образовывала часть сферы, примерные размеры показаны на рисунке.

Проволока натягивается в двух взаимно перпендикулярных направлениях, в точках пересечения впаиваются обычные стальные булавки с колечком (иглы) длиной 30-40 мм, такие булавки можно приобрести в любом магазине канцтоваров.

После чего люстра подвешивается с помощью трёх отрезков проволоки диаметром 0,7-1,0 мм закрепленной на ободе люстры под углом 120 градусов. В точке соединения отрезков делаем колечко и подвешиваем люстру к потолку с помощью рыболовной лески, продетой в колечко.

К этому же колечку подводится высоковольтное напряжение. Кстати, подвести его можно любым высоковольтным проводом или даже антенным кабелем диаметром 8-10 мм, но с антенного кабеля нужно будет снять верхнюю изоляцию и «экран».

Будьте внимательны! Работающая люстра должна находиться не ближе 1,5 м от человека.

На люстру подводится высокое напряжение, не прикасайтесь к люстре даже после её выключения, т.к. в конденсаторах ещё некоторое время находится остаточный заряд.

Проверка работоспособности

Для проверки работоспособности люстры достаточно взять небольшой кусочек ваты и поднести к люстре на расстояние 0,6 м — вата должна притягиваться люстрой. На некоторых сайтах предлагают поднести руку на расстояние 6-10 см и ощутить «холодок»… на самом деле вы можете ощутить кроме «холодка» коронный разряд между люстрой и вашей рукой, что крайне неприятно, хотя и не смертельно. В соответствии с правилами ПОТ РМ допустимое  расстояние от людей до токоведущих частей (напряжение от 1 до 35 кВ) составляет 0,6 м.

Уровень напряжения, при отсутствии киловольтметра можно приблизительно по расстоянию между общим проводом и проводом на люстру при котором между проводами начинает проскакивать искра, это расстояние (h) в миллиметрах будет примерно соответствовать уровню напряжения в киловольтах.

Удобнее сделать для проверки конструкцию из изоляционного материала, например текстолита, оргстекла, гетинакса… в который завернуть два заточенных винта М3-М6, как показано на рисунке ниже.

Конструкция для измерения напряжения

Нормальным напряжением для люстры будет напряжение 30-40 кВ (минимум 25 кВ).

Рекомендуется включать люстру чижевского ежедневно, желательно перед сном и после проветривания помещения на пол-часа — час.

Будьте осторожны при наладке люстры, после выключения нужно замкнуть провод на люстру (R3) и общий провод (D2, T1, D3, C3) для разрядки конденсаторов, перед какой-либо настройкой или перепайкой.

Конечно сила тока меньше опасной для человека (30 мА) при прикосновении к работающей люстре, но все равно ощущения будут неприятные.

Будет интересно почитать:

Рубрики: Полезные устройства, Электросхемы
Метки: своими руками, электроприборы

Сделайте этот автомобильный контур ионизатора воздуха

В этом посте обсуждается конструкция автомобильного контура ионизатора воздуха, который может использоваться для очистки атмосферы салона автомобиля от дыма, загрязнений, частиц пыли, неприятного запаха, частиц пыльцы и т. Д. Схема была запрошена г-на Эдалькора Зупрока.

Принципиальная схема

В одном из моих предыдущих постов мы видели, как просто построить схему домашнего ионизатора воздуха, используя несколько конденсаторов и диодов. Устройство работает напрямую от нашей домашней розетки из-за наличия сетевого питания.

Эту же схему можно преобразовать в схему ионизатора воздуха в автомобиле, добавив ступень преобразователя к указанной выше схеме.

Преобразователь представляет собой простой прямоугольный инвертор, который преобразует 12 В постоянного тока в необходимые 220 В переменного тока для работы схемы ионизатора.

Как объяснялось в моей предыдущей статье, базовая конструкция ионизатора взята из лестничной схемы Кокрофта-Уолтона, которая включает серию. параллельное соединение множества диодов и высоковольтных конденсаторов.

Как это работает

При питании от сети, устройство создает двухтактный эффект внутри цепи, что приводит к увеличению напряжения на последующих ступенях. На дальнем конце лестничной сети это повышенное напряжение может достигать 4 кВ.

Для получения основного ионизирующего эффекта, который должен иметь много преимуществ для здоровья, повышенное напряжение должно достигать примерно -4кВ.

При этом потенциале свободный конец наконечника радиатора выделяет отрицательные ионы, теряя электрон в атмосферу.

Эти отрицательно заряженные ионы притягивают все, что нейтрально или положительно заряжено.

Частицы пыли или любые взвешенные частицы в воздухе по своей природе являются нейтральным элементом, и поэтому, когда эти частицы сталкиваются с отрицательно заряженными ионами, они мгновенно прилипают к ним.

Ионы продолжают сталкиваться с атмосферными частицами, пока каждый ион не станет загружен этими нежелательными частицами и не станет слишком тяжелым, чтобы плавать. Когда это происходит, ионы либо прикрепляются к ближайшей стене, либо падают на пол.

Таким образом, все загрязняющие вещества аккуратно удаляются из воздуха с помощью ионизатора.

Как собрать этот автомобильный инонайзер

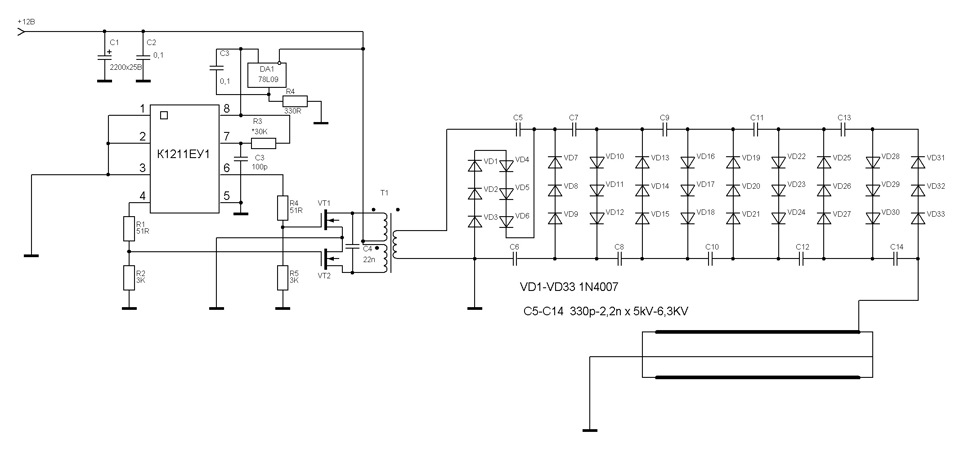

На схеме ниже мы видим, что схема состоит из двух отдельных ступеней. Крайняя левая часть - это ступень инвертора, а часть справа от трансформатора - ступень ионизатора.

Две ступени должны быть сконструированы отдельно на двух разных платах и ​​протестированы отдельно перед объединением вместе.

Каскад схемы ионизатора, состоящий в основном из конденсаторов и диодов, выглядит легко собрать, однако вся конфигурация весьма чувствительна к плохому припою или утечкам из-за отложений флюса.

Даже малейшая ошибка может привести к тому, что схема не отвечает.

Все соединения следует выполнять с особой осторожностью, следя за тем, чтобы между соединяемыми дорожками не было отложений сухого припоя или флюса.

Ступень ионизатора можно проверить, подключив его к сети переменного тока 220 В в домашних условиях.

Будьте предельно осторожны, так как вся цепь напрямую связана с сетевым потенциалом и может вызвать смертельный удар, если к ней прикоснуться без мер предосторожности. Процедуры объясняются в этом артикуле ионизатора воздуха в помещении

Инверторная часть намного проще, поскольку конструкция включает только пару транзисторов и несколько резисторов. Трансформатор небольшой 12-0-12В 500 мА. После этого подключите его к источнику постоянного тока 12 В и проверьте выход, он должен обеспечивать около 220 В переменного тока.

Для окончательного тестирования указанный выше выходной переменный ток инвертора может быть подан на вход схемы ионизатора для получения необходимого ионизирующего эффекта высвобождения ионов через крайний конец схемы ионизатора.

Принципиальная схема

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

3 очистителя воздуха своими руками, которые сделают вам легче дышать #CitizenScience #airquality #science #airpollution #DIY «Adafruit Industries - производители, хакеры, художники, дизайнеры и инженеры!

Многие люди во всем мире страдают от плохого качества воздуха в своих домах.В прошлые выходные я услышал свидетельства людей, живущих рядом с промышленными фермами, которые страдают не только от аммиака и сероводорода, но и от наночастиц пыли при закрытых дверях и окнах. Во многих случаях воздухоочистители не подходят, потому что они недоступны, особенно если вы добавляете стоимость медицинского обслуживания. Итак, благодаря совету одного из участников, я обнаружил недорогой вариант очистителя воздуха. Конечно, мне пришлось спуститься в кроличью нору, чтобы узнать больше, поэтому я делюсь своими выводами.Просто имейте в виду, что эти устройства упрощены и не могут обрабатывать наночастицы; они также не способны очищать газы.

Первый хакер - классический коробчатый вентилятор с печным фильтром, приклеенным к задней части. Rick Rude отлично справляется с показаниями твердых частиц на своем мониторе Dylos, чтобы показать изменения. Согласно его тесту, вентилятор смог прилично уменьшить количество частиц в спальне. Рик также проводил испытания различных очистителей воздуха, включая Honeywell и IQAir.Итак, если вас интересует общий обзор устройств на рынке, я бы посмотрел его канал.

Во втором очистителе воздуха от desertsun02 используется типичное ведро, которое можно найти в хозяйственном магазине. Просверливаются отверстия для прохождения воздуха и вставляется фильтр вместе с вентилятором. В этом случае воздух забирается сверху. desertsun02 предоставляет подробности сборки во второй половине своего видео. Мне нравится круглый дизайн на этом, а ручка позволяет легко менять комнату.

Последний хак - это улучшенная версия классической настройки фильтра коробочного вентилятора. Согласно TomBuildsStuff, треугольная форма снижает нагрузку на вентилятор. Еще одно преимущество этой версии - увеличенный охват двойными фильтрами. Как и в оригинальной конструкции коробчатого вентилятора, в нем используется изолента для соединения фильтров. Итак, немного поработав, у вас дома может быть недорогая установка. Вы создали свой собственный очиститель воздуха и измерили его качество? Если да, дайте мне знать в комментариях.Многие люди прямо сейчас нуждаются в помощи в создании доступного решения.

Eink, E-paper, Think Ink - Коллин поделился шестью сегментами, размышляя о необычной технологии отображения с низким энергопотреблением, которая почему-то все еще кажется немного научной фантастикой - http://adafruit.com/think

Прекратите макетирование и пайку - немедленно приступайте к изготовлению! Circuit Playground от Adafruit забита светодиодами, датчиками, кнопками, зажимами из кожи аллигатора и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с перетаскиванием, изучайте информатику с помощью класса CS Discoveries на code.org, переходите в CircuitPython, чтобы изучать Python и оборудование вместе, TinyGO или даже использовать Arduino IDE. Circuit Playground Express - новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов из кожи аллигатора и множество датчиков: емкостное прикосновение, ИК-приближение, температуру, свет, движение и звук.Вас ждет целый мир электроники и программирования, и он умещается в ладони.

Присоединяйтесь к 26 000+ создателей на каналах Adafruit в Discord и станьте частью сообщества! http://adafru.it/discord

Хотите поделиться замечательным проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, перейдите на YouTube и посмотрите прямой чат шоу - мы разместим ссылку там.

Присоединяйтесь к нам каждую среду вечером в 20:00 по восточноевропейскому времени на «Спроси инженера»!

Подпишитесь на Adafruit в Instagram, чтобы узнавать о совершенно секретных новых продуктах, о кулуарах и многом другом https: // www.instagram.com/adafruit/

CircuitPython - Самый простой способ программирования микроконтроллеров - CircuitPython.org

Получайте единственную ежедневную рассылку без спама о носимых устройствах, ведении делопроизводства, электронных советах и ​​многом другом! Подпишитесь на AdafruitDaily.com!

Извините, форма комментариев в настоящее время закрыта.

Принципиальная схема модуля ИК-датчика DIY

Датчики являются очень важной частью электроники, особенно в робототехнике и автоматизации. Датчики в электронных устройствах упрощают нашу жизнь, автоматически обнаруживая устройства и управляя ими без вмешательства человека. Существует много видов датчиков, таких как датчик пожара, датчик влажности, датчик движения, датчик температуры, ИК-датчик и т. Д. В этой статье мы расскажем о ИК-датчике (инфракрасный датчик), как он работает и как создать ИК-датчик . Модуль датчика .

ИК-датчик - очень популярный датчик, который используется во многих приложениях в электронике, например, в системах дистанционного управления, детекторах движения, счетчиках продуктов, роботах-повторителях линий, сигнализации и т.

ИК-датчик

в основном состоит из ИК-светодиода и фотодиода , эта пара обычно называется ИК-парой или фотоэлементом .ИК-датчик работает по принципу, по которому ИК-светодиод излучает ИК-излучение, а фотодиод воспринимает это ИК-излучение. Сопротивление фотодиода изменяется в зависимости от количества падающего на него ИК-излучения, следовательно, падение напряжения на нем также изменяется, и с помощью компаратора напряжения (например, LM358) мы можем определить изменение напряжения и соответственно сгенерировать выходной сигнал.

Размещение ИК-светодиода и фотодиода может быть выполнено двумя способами: Прямой и Косвенный . В Прямое падение , ИК-светодиод и фотодиод расположены друг напротив друга, так что ИК-излучение может напрямую попадать на фотодиод.Если мы поместим между ними какой-либо объект, то он прекратит попадание инфракрасного света на фотодиод.

И в Indirect Incidence и ИК-светодиод, и фотодиод размещены параллельно (бок о бок), обращены в одном направлении. Таким образом, когда объект находится перед парой инфракрасных лучей, инфракрасный свет отражается от объекта и поглощается фотодиодом. Обратите внимание, что объект не должен быть черным, поскольку он будет поглощать весь ИК-свет, а не отражать его. Обычно ИК-пара размещается в модуле ИК-датчика таким образом.

Для сборки ИК-модуля нам в основном нужна ИК-пара (ИК-светодиод и фотодиод) и LM358 с некоторыми резисторами и светодиодом.

ИК-светодиод

ИК-светодиод излучает свет в диапазоне инфракрасных частот. ИК-свет невидим для нас, так как его длина волны (700 нм - 1 мм) намного превышает диапазон видимого света. Все, что выделяет тепло, излучает инфракрасное излучение, как, например, наше человеческое тело. Инфракрасное излучение имеет те же свойства, что и видимый свет, например, его можно фокусировать, отражать и поляризовать, как видимый свет.

ИК-светодиод выглядит как обычный светодиод, а также работает как обычный светодиод, он потребляет ток 20 мА и мощность 3 точки. ИК-светодиоды имеют угол испускания света прибл. 20-60 градусов и диапазон прибл. от нескольких сантиметров до нескольких футов, это зависит от типа ИК-передатчика и производителя. Некоторые передатчики имеют дальность действия в километрах.

Фотодиод

Фотодиод

считается светозависимым резистором (LDR), что означает, что он имеет очень высокое сопротивление в отсутствие света и становится низким, когда на него падает свет. Фотодиод - это полупроводник, который имеет переход P-N, , работающий в режиме обратного смещения , что означает, что он начинает проводить ток в обратном направлении, когда на него падает свет, и величина протекающего тока пропорциональна количеству света. Это свойство делает его полезным для обнаружения ИК-излучения.

Фотодиод выглядит как светодиод с черным покрытием на внешней стороне. Он используется с обратным смещением, как показано на принципиальной схеме ниже.

LM358

LM358 - это операционный усилитель (операционный усилитель), и в этой схеме мы используем его в качестве компаратора напряжения .LM358 имеет внутри два независимых компаратора напряжения, которые могут питаться от одного PIN-кода, поэтому мы можем использовать одну микросхему для создания двух модулей ИК-датчиков. Здесь мы использовали только один компаратор, который имеет входы на PIN 2 и 3 и выход на PIN 1. Компаратор напряжения имеет два входа, один инвертирующий вход, а второй неинвертирующий вход (PIN 2 и 3 в LM358). Когда напряжение на неинвертирующем входе (+) выше, чем напряжение на инвертирующем входе (-), тогда на выходе компаратора (PIN 1) высокий уровень.И если напряжение инвертирующего входа (-) выше, чем неинвертирующего конца (+), то выходное напряжение НИЗКОЕ.

Модуль ИК-датчика

Компоненты

  • ИК пара (ИК-светодиод и фотодиод)
  • Микросхема LM358
  • Резистор 100, 10к, 330 Ом
  • Резистор переменный - 10к
  • светодиод

Подключения можно увидеть на принципиальной схеме инфракрасного датчика . Фотодиод подключен с обратным смещением, инвертирующий конец LM358 (PIN 2) подключен к переменному резистору, для регулировки чувствительности датчика.А неинвертирующий конец (PIN 3) подключен к стыку фотодиода и резистора.

Когда мы включаем схему, на фотодиод не поступает ИК-излучение, а выход компаратора - НИЗКИЙ. Когда мы берем какой-либо объект (не черный) перед парой ИК-излучения, ИК-излучение, излучаемое ИК-светодиодом, отражается объектом и поглощается фотодиодом. Теперь, когда отраженное ИК-излучение падает на фотодиод, напряжение на фотодиоде падает, а напряжение на последовательном резисторе R2 увеличивается.Когда напряжение на резисторе R2 (который подключен к неинвертирующему концу компаратора) становится выше, чем напряжение на инвертирующем конце, тогда выходной сигнал становится ВЫСОКИМ и загорается светодиод.

Напряжение на инвертирующем конце, которое также называется Пороговое напряжение , можно установить, вращая ручку переменного резистора. Чем выше напряжение на инвертирующем конце (-), тем меньше чувствительность датчика, а чем ниже напряжение на инвертирующем конце (-), тем чувствительнее датчик.

Вся эта схема может быть размещена на печатной плате для создания надлежащего профессионального модуля ИК-датчика .

Author:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
