Как сделать простой и надежный съемник пружин амортизаторов

Рассказываем, как изготовить своими руками простой, но надежный в работе самодельный съемник, с помощью которого можно легко и быстро снимать пружины со стоек амортизаторов (сжимать и разжимать их). Рассмотрим две разных конструкции, которые под силу сделать каждому мастеру.

Но для начала давайте рассмотрим основные разновидности этих приспособлений. Если говорить конкретно о заводских съемниках, то бывают они нескольких видов:

стационарные;
рычажные;
гидравлические.

Заводские модели съемников всегда можно приобрести в магазине, но не всегда в этом есть резон.

Например, если нужно заменить амортизационную стойку или пружину 1-2 раза, то дешевле изготовить самодельную конструкцию.

Вы узнаете, как и из чего сделать стационарный съемник для сжатия пружин. Благодаря компактным размерам, его можно установить как на пол, так и на рабочий стол (верстак).

В плане безопасности и надежности стационарный съемник — оптимальное решение для выполнения ремонтных работ в гаражных условиях.

Также в этой статье мы расскажем, как изготовить еще одну простую и недорогую конструкцию — так называемую стяжку пружин амортизаторов своими руками.

В плане безопасности стяжка уступает стационарному съемнику, но если все сделать правильно и использовать нормальный материал, то это тоже вполне рабочий вариант.

Какому именно приспособлению отдать предпочтение — решать вам. Чертежи в данном случае не потребуются, поскольку и так все понятно.

Съемник пружин амортизаторов своими руками

Первый вариант — стационарная конструкция, которую можно изготовить своими руками на основе механического домкрата (можно найти на чермете — их там хоть пруд пруди).

В конструктивном плане самодельное приспособление для стяжки пружин амортизаторов состоит из 4-х основных элементов:

механический домкрат с удлиненной стойкой;
основание;
верхняя (неподвижная) вилка;
нижняя (подвижная) вилка.

Для того чтобы можно было использовать автомобильный домкрат для разборки амортизаторов, необходимо будет удлинить его стойку.

Для этого подбираем профильную трубу подходящего размера, отрезаем кусок нужной длины и привариваем к стойке домкрата. Основание домкрата перед этим необходимо будет срезать.

После того, как удлинили стойку — зачищаем сварные швы болгаркой. К нижней части привариваем основание механического домкрата, которое срезали ранее.

Потом привариваем всю нашу конструкцию к более мощному и надежному основанию, в роли которого выступает маховик.

С помощью болгарки срезаем родной зацеп домкрата, а на его место привариваем нижнюю вилку. Изготовить ее можно из кусков профильной трубы.

Для изготовления верхней вилки будем использовать металлическую пластину толщиной 7 мм. В ней нужно вырезать полукруглое отверстие для фиксации пружинного амортизатора.

В принципе, нижнюю вилку съемника также можно (и даже нужно!) изготовить из листового металла, чтобы она была понадежнее.

На последнем этапе останется только зачистить сварные швы лепестковым кругом и покрасить металл. Самодельное устройство для снятия пружин своими руками готово!

Устанавливаем амортизатор между двумя вилками. Откручиваем гайку в верхней части амортизатора, и снимаем опорный стакан.

Потом разжимаем пружину домкратом и извлекаем амортизационную стойку.

Подробный процесс изготовления съемника, а также принцип его работы можно посмотреть в видеоролике ниже. Идея самоделки принадлежит автору YouTube канала Glavnyiy Mehanik.

Какие же преимущества у данной конструкции?

Самое главное преимущество — дешевизна. Все необходимые комплектующие можно приобрести за копейки на металлоприемке.

Также сама конструкция получилась универсальная — можно разбирать амортизаторы разного размера.

Стяжки для пружин амортизаторов своими руками

Если нет возможности изготовить стационарный съемник, можно сделать своими руками обычные стяжки.

Для этого нам потребуются следующие материалы:

резьбовая шпилька;
удлиненные муфты;
круглая труба;
обычные шестигранные гайки;
зажимы для крепления вентиляционных коробов.

Зажимы будут выступать в роли крюков. Для изготовления двух стяжек потребуется четыре зажима.

К двум зажимам привариваем удлиненные муфты, к оставшимся — отрезки круглой металлической трубы.

Отрезаем два куска резьбовой шпильки подходящей длины. На конец шпилек накручиваем по две гайки, и надеваем втулки из круглой трубы с приваренными к ним зажимами.

На верхнюю часть шпилек накручиваем удлиненные муфты с приваренным к ним зажимами. В результате у нас получилась пара стяжек для разборки амортизаторов.

Устанавливаем стяжки на пружину параллельно друг другу. После этого постепенно начинаем стягивать пружину.

Конечно, в отличие от стационарного съемника, самодельные стяжки намного дольше справляются с поставленной задачей. Но, как говорится: терпение и труд — все перетрут.

Важно подтягивать стяжки равномерно, чтобы не было перекосов. Иначе пружина может «выстрелить».

В плане удобства и скорости стационарный съемник выигрывает однозначно. Однако если нет возможности достать домкрат, то можно воспользоваться и стяжками.

Подробный процесс изготовления самодельных стяжек для пружин амортизатора вы можете посмотреть ниже — в авторском видеоролике. Своим опытом поделился автор YouTube канала «Самоделкин Умань».

Оцените запись

[Голосов: 12 Средняя оценка: 4.6]

Приспособление для разборки стоек. Съемник пружин в подвеске автомобиля своими руками. Резюмируя о съемнике пружин…

При ремонте или настройке подвески автомобиля, возникает необходимость зафиксировать пружину в определенном положении.

Для этих работ есть сервисное приспособление: съемник пружин, с помощью которого можно снять элементы ходовой как в специализированной мастерской, так и в гаражных условиях.

Различные концепции инструмента:

Рассмотрим второй вариант подробнее.

Как работает съемник пружин, и какими они бывают?

Для чего нужен съемник? Он преодолевает распрямляющее усилие пружин. Прилагаемая сила на кронштейнах съемника соизмерима с весом автомобиля, но это не означает, что его конструкция слишком дорогая и высокотехнологичная.

Существует множество вариантов, но они подразделяются всего на два вида: механический и гидравлический привод.

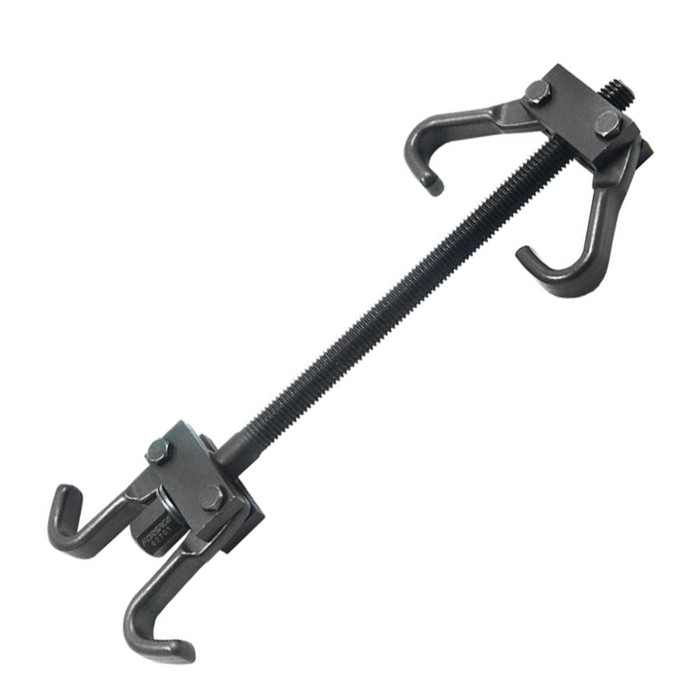

Механический съемник пружин

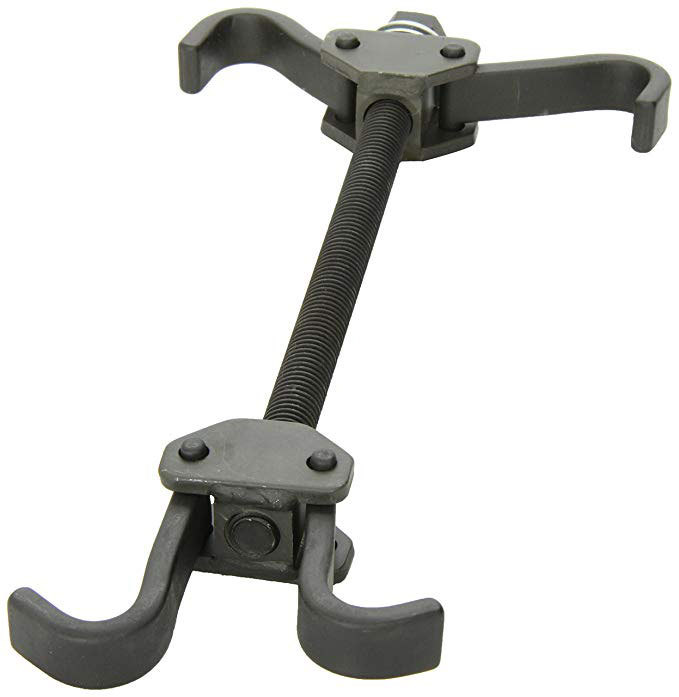

Чаще всего имеет резьбовой приводной механизм.

При достаточном диаметре шпильки (обеспечивающей хорошее передаточное отношение на резьбе), и длинной рукоятке ключа, можно без избыточных усилий сжимать пружины вручную.

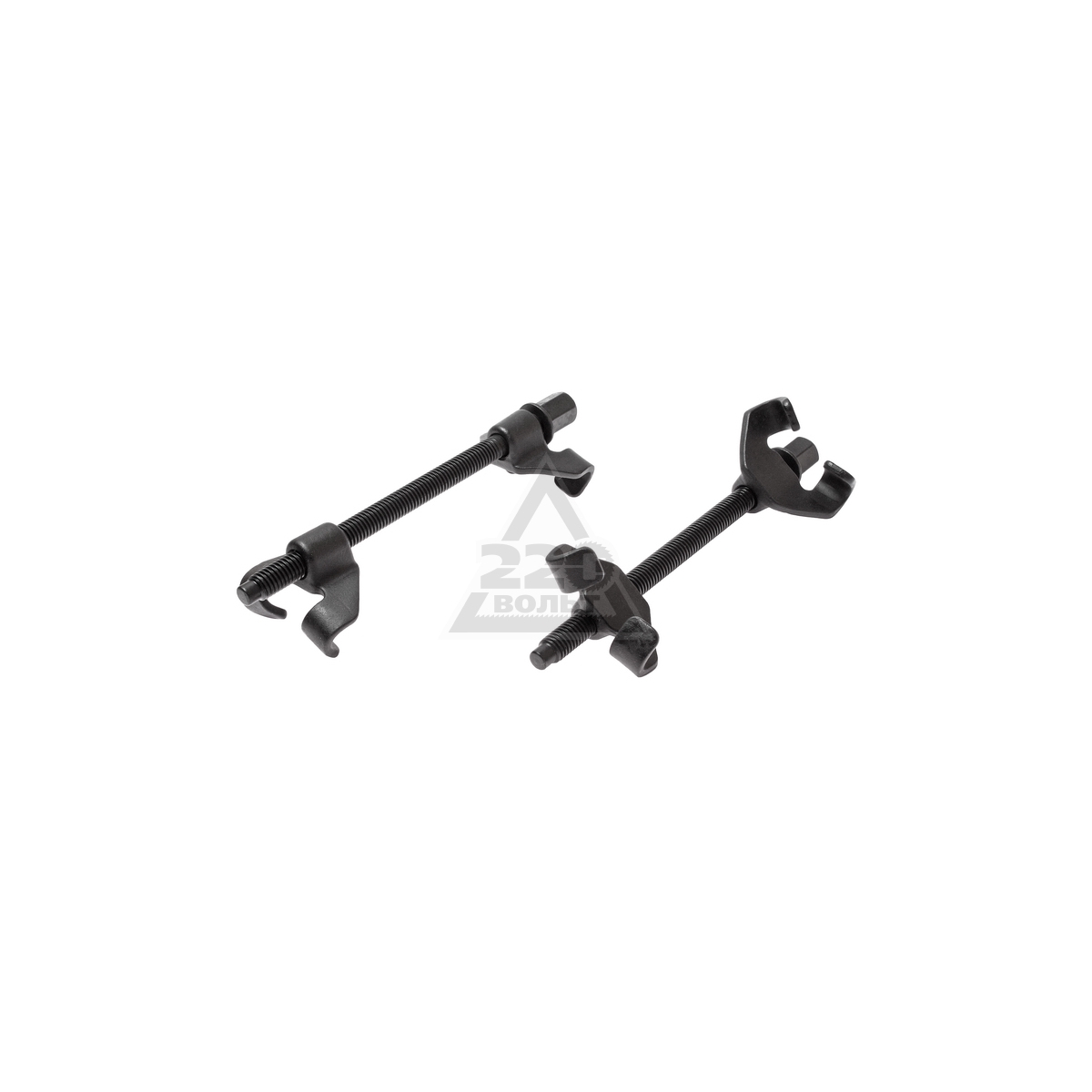

Технология следующая: два съемника симметрично надеваются на стойку. Проворачивая шпильку с резьбой, вы сводите захваты к середине пружины прямо на амортизаторе, сжимая ее до необходимого размера.

Важно: Почему механический съемник нельзя применять поодиночке? При сжатии, пружина выгибается, контролировать этот процесс невозможно.

Установка одного съемника на пружину приведет к его поломке

Съемники, надетые с двух сторон, обеспечивают равномерное сжатие. При работе с подвеской грузовых автомобилей или тяжелых внедорожников, опытные мастера устанавливают по 3 или даже 4 съемника.

Правильная установка съемников на пружину

Полустационарные стойки

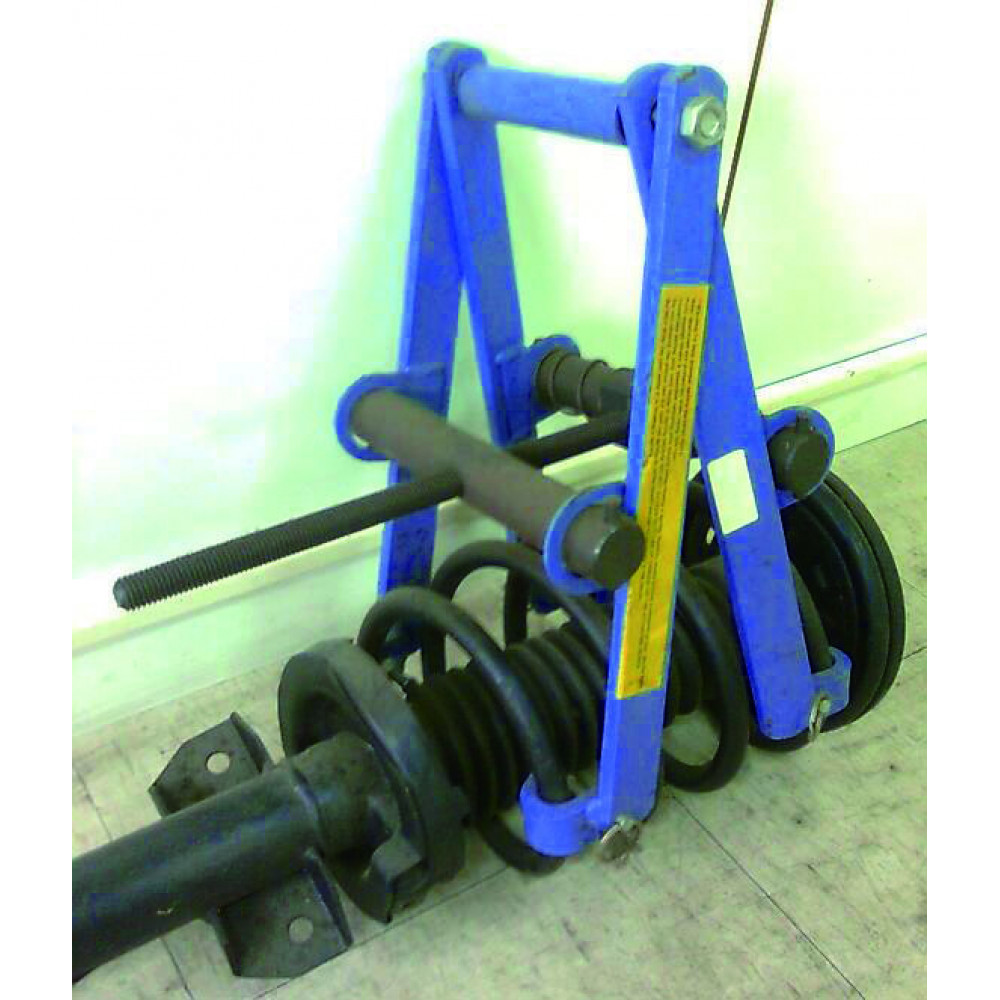

На сервисных станциях часто используют полустационарные стойки для снятия пружин со стоек амортизаторов.

Инструмент достаточно универсальный, подходит к большинству подвесок. Благодаря редуктору приводного механизма, работать с ним удобно и безопасно.

Единственный недостаток – не всегда можно сжать пружину прямо на автомобиле. Все-таки это стендовое устройство: съемник работает с подвеской, снятой с автомобиля.

Популярное: Струбцина своими руками облегчает работу мастеру и экономит его деньги

Рычажного типа

Аналогичная «проблема» у съемников рычажного типа. Механизм надежный и безопасный, но его габариты не позволяют подлезть в пространство под крылом авто.

Гидравлический съемник

Компактный двухсекционный съемник может стать помощником и в домашнем гараже, а вот напольный стационарный станок подойдет лишь для автосервиса.

Давление в гидравлической системе нагнетается ножным рычагом. При этом руки автослесаря свободны, работать удобно и безопасно.

Разумеется, есть съемники с компрессорами, электроприводом, и прочими приспособлениями, облегчающими жизнь при обслуживании автомобиля. Всё это хорошо, пока вы не увидите ценник.

Порой выгоднее несколько раз посетить автосервис, чем приобрести промышленный съемник для личного пользования. Какой выход? Делать инструмент своими руками.

Изготовление съемника пружин амортизаторов

Многие автолюбители пользуются обычной цепью: наматывают несколько оборотов вокруг витков пружины, и затягивают цепь. После подъема автомобиля домкратом, амортизационная стойка растягивается, а пружина остается сжатой. Это опасный способ: если цепь соскользнет, распрямившаяся пружина может нанести серьезную травму.

Как сделать простейший съемник по аналогии с промышленным

Механический полустационарный «станок» можно создать из «Волговского» домкрата.

Используемые материалы:

Дрель, болгарка, напильник, сварочный аппарат – такой набор либо есть в гараже, либо доступен у соседа за пару пива. К верхней части домкрата (где расположена вертушка с редуктором) собирается площадка из уголка. Затем к ней приваривается кронштейн по размеру опорной чашки.

К штатному опорному рычагу домкрата прикручиваем шатун, в него будет заходить стойка амортизатора.

Не нужно беспокоиться за прочность конструкции. Домкрат поднимает автомобиль, шатун также выдерживает огромную нагрузку. А для усиления консольной конструкции кронштейна, привариваем тяги из штоков амортизатора.

Съемник универсален: длина амортизатора позволяет обслуживать любые стойки для легковых автомобилей, а также большинство внедорожников.

Следующий съемник пружин, который легко сделать своими руками – стягивающего типа. Подойдет для небольших размеров пружин, поскольку развить на таком приспособлении большое усилие – нереально.

Комплектующие еще более доступные, чем в предыдущей конструкции. Кусок трубы, уголок и длинный болт М14 – М18. Можно использовать шпильку.
Из уголка и распиленных кусочков дюймовой трубы свариваем кронштейны. Съемник состоит из двух одинаковых стяжек, так что кронштейнов должно быть четыре.

Обязательно ввариваем направляющие втулки для шпильки. Иначе при затяжке кронштейны будут подклинивать.

Пружина стягивается при синхронном закручивании гаек на шпильках. Если вы пользуетесь набором из 2-х стяжек – устанавливать их следует строго симметрично.

Одной из основных процедур при ремонте передней подвески является замена стоек. Это относится к автомобилям с подвеской Макферсон, когда стойка собрана. То есть стойка представляет собой амортизатор, пружину и опору с чашкой. Все это закреплено гайкой, которая накручена на стержень амортизатора.

В итоге стойка находится в постоянной «боевой готовности», когда на сжатие работает пружина, а на растяжение амортизатор.

Но в этой статье мы хотим рассказать не о работе стоек, а о том, как трудно порой приходится автолюбителям при снятии пружины. Все дело в том, что пружина на стойке довольно мощная, а значит усилие ее сжатие очень большое. В итоге, при раскручивании гайки на штоке пружина может «стрельнуть», что может привести к травме. Да к тому же еще и при обратной сборке встанет вопрос о том, как же собрать стойку обратно, то есть сжать пружину. В помощь автолюбителям в этом случае предлагаются в основном всевозможные съемники пружин. Обычно это система шпилек с крючками или шайбами. В итоге стягивание пружин происходит за счет скручивания гайки по шпильке. Этот способ снятия пружиня вполне жизненный, однако и имеет свои недостатки. Основным из которых является большое время на закручивание раскручивание гаек по шпильке. В этой статье мы хотели бы вам предложить другую альтернативу, прекрасно справляющуюся с этой задачей, при этом требующую от механика гораздо меньших усилий.

Приспособление для быстрой разборки стоек, замены (сжатия) пружины на них в гараже своими руками

Принцип работы этого приспособления основан на увеличении крутящего момента за счет изменения плеча приложения силы. Можно сказать классическое решение для большинства случаев в механике. Так точками опоры будет стена, к которой консолью приделано плечо и стойка вернее пружина. Здесь усилия прилагаемые на стойку будут зависеть от длины рычага плеча. Фактически это ручки нашего приспособления. На них можно просто присесть и человеческого веса вполне хватит для того, чтобы сжать пружину. Взгляните на рисунок.

А теперь по порядку, как будет происходит замена, снятие пружины со стойки. Первоначально необходимо развести плечи приспособления и установить на чашку над пружиной. Далее сводим плечи между собой фиксируем, например отрезком трубы.

Дале просто садимся на трубу и тем самым сдавливаем пружину.

Усилие на пружину можно регулировать собственным телом, садясь на рычаге чуть дальше или ближе к стойке. Откручиваем гайку, удерживающую поворотную опору и чашку пружины.

Аккуратно встаем, тем самым снимая напряжение сжатия на самой пружине, которая еще установлена на стойке. После распрямления пружины снимаем ее со стойки.

Установку и сжатие новой пружины производим в обратной последовательности.

Резюмируя о съемнике пружин…

Необходимо сказать о том, что применение подобного приспособления оправдано особенно в тех случаях, когда замена пружины на стойках подобного типа происходит часто. В основном это автосервисы. Также надо заметить, что приспособление универсально. На нем можно демонтировать пружины со стоек любых авто, фактически меняя высоту плеча, которым поджимается пружина. Работы связанные со снятием и заменой пружины при применении такого приспособления будут значительно упрощены, что пожалуй является определяющим фактором при решении вопроса о изготовлении чего-то подобного в вашем гараже.

Эксплуатация и ремонт любого мотоцикла, зависит в первую очередь от мастерства водителя, но не только от его умения, а ещё и от инструмента и удобства приспособлений. И разобрать и отремонтировать многие агрегаты (двигатель, КП, задний мост, ходовая и т.д) только с помощью молотка и обычных рожковых ключей если и удастся, то без порчи деталей это дело не пройдёт.

Для грамотного ремонта (без порчи деталей) нужен специальный инструмент и приспособления, с помощью которых при ремонте можно обеспечить точность совмещения деталей и их соосность, требуемое усилие, и т.п., ну и не покалечить самого себя. В этой статье мы рассмотрим несколько приспособлений, которые ощутимо облегчат ремонт отечественных тяжёлых мотоциклов.

Приспособление для сборки колёс.

На рисунке 1 показано полезное приспособление, которое поможет легко собрать колесо мотоцикла (например при замене ступицы, обода или спиц). Основа приспособления это диск, толщиной 35 мм (в средней части чуть толще), который можно выпилить из текстолита или толстой фанеры (фанеру можно использовать тонкую, но склеенную из нескольких слоёв).

1 — струбцина из шпильки (8 шт), 2 — обод колеса, 3 — спица, 4 — ступица, 5 — гайка оси, 6 — шайба или втулка, 7 — пластинчатый выступ упор для обода (8 шт.), 8 — втулка, 9 — ось колеса, 10 — винт упора обода (16 шт.), 11 — гайка струбцины (шпильки).

При работе, колесо (или обод) укладывается на диск (см. рисунок 1,б) и после этого нужно немного наживить (накрутить) спицы. Затем в центральное отверстие диска вставляется втулка колеса 8, и в втулку вставляется ось колеса. Затем на ось надевается шайба 6 и всё скрепляется гайкой 5. Обод 2 притягивается самодельными струбцинами 1 и после этого равномерно затягиваются все спицы.

С помощью этого приспособления, детали колеса (обод, ступица, спицы) изначально, ещё до затяжки спиц, выставляются ровно и точность сборки здесь гарантирована. Да и работу по сборке колеса можно осуществить намного проще и быстрее.

Более удобный и универсальный стапель для сборки мотоциклетных колёс, можно сделать как показано в видеоролике чуть ниже, но для такой конструкции потребуется приобрести патрон от токарного станка.

Но у кого что-то не получится при сборке, и колесо после сборки станет кривым, то его не сложно подравнять подтяжкой соответствующих спиц. Очень подробно я об этом написал в статье «Как выровнять деформированное колесо мотоцикла» — статья находится .

Съёмник для маховика двигателя и корпуса заднего подшипника.

Рассухариватель клапанов
1 — пластина (90х100), 2 — втулка, 3 — рычаг для нажима на тарелку пружины.

На рисунке 3 показано приспособление для рассухаривания клапанов отечественного оппозита. А на рисунке 4 изображена опора 1 , которая закрепляется со стороны камеры сгорания головки с помощью двух шпилек М8. И упирается опора (в камере сгорания) специальным брусочком в тарелки клапанов, чтобы клапана не открывались при рассухаривании.

1 — шток амортизатора, 2 — контргайка, 3 — удлинитель, 4 — пробка пера вилки.

Бывает, что после длительной эксплуатации или даже длительного простоя мотоцикла в гараже, пружины передней подвески от усталости металла немного проседают и осанка байка нарушается (и уменьшается дорожный просвет). Вилка тяжёлых отечественных мотоциклов итак не длинная, а тут ещё и просадка пружин. Поправить дело помогут специальные вставки для пружин, которые нужно будет заказать токарю, согласно рисунку 6.

Из шестигранника на 13 нужно будет выточить удлинитель 3 (2 штуки), который нужно будет накрутить на шток вилки 1, и законтрить контргайкой 2. А сверху, на шпильку шестигранника навинчивается пробка пера вилки вместе с родной контргайкой. Этими вставками не только восстановится длина перьев вилки, но ещё и сама вилка станет немного жёстче, ведь жёсткости просевших пружин всегда не хватает.

Синхронизатор карбюраторов.

Отрегулировать синхронизацию карбюраторов не так то просто (подробнее о синхронизации читаем ). Устройство, показанное на рисунке 7, поможет одному карбюратору подпитывать другой, если настройка синхронизации чуть расстроилась. Установка этого устройства к тому же сделает работу оппозитного мотора более мягкой, устойчивой, и позволит немного сократить расход топлива. Главные жиклеры штатных карбюраторов с маркировкой 210, можно будет заменить на жиклеры с маркировкой 185, которые имеют чуть меньшую пропускную способность.

Это позволит чуть обеднить топливную смесь, что вместе с электронным зажиганием, (о котором ) позволит сократить расход топлива (особенно на средних оборотах), не снижая мощности двигателя. Да и запуск двигателя заметно улучшится, особенно в прохладную погоду.

Устройство состоит из двух шайб, сделанных из дюраля или латуни (бронзы) установленных между головками цилиндров и карбюраторами. В шайбы следует вкрутить на эпоксидном клее (или холодной сварке) штуцеры, изготовленные из медных или латунных трубок, диаметром 8 — 9 мм. Шайбы устанавливаем на каждую головку перед карбюратором (между карбюратором и впускным фланцем), с прокладками из паронита и затем на штуцеры шайб одеваем бензостойкий резиновый шланг, соединяя штуцеры обеих шайб между собой с помощью этого шланга и хомутиков (шланг проводим под двигателем).

Теперь, если какой то карбюратор будет испытывать недостаток топлива, он будет подпитываться горючей смесью от второго карбюратора и перебои на любых режимах исключены. Шайбы можно изготовить не как на чертеже круглыми, а подточить их по форме фланца карбюратора и впускного патрубка, и отполировать кромки фланца, что я и сделал на своём мотоцикле. Ну а если потребуется синхронизация карбюраторов с помощью вакуумометров, то с штуцеров нужно будет снять соединяющий их шланг и подсоединить к ним шланги от вакуумометров.

Надеюсь, что несложные приспособления описанные в этой статье, помогут владельцам тяжёлых отечественных мотоциклов, быстрей, легче и без порчи деталей произвести ремонт байка и хоть немного улучшить его эксплуатационные характеристики; успехов всем.

Целью проекта было создание приспособления для монтажа и демонтажа пружин подвески легковых автомобилей, иными словами стяжки для пружин. Приспособление должно удовлетворять многим требованиям. Оно должно применяется для пружин разных типов т.е. пружин различной высоты, различного диаметра, жесткости. Оно должно быть простым в использовании и обслуживании. Соответствовать требованиям по технике безопасности и отличатся высокой надежностью.

Для работы с приспособлением требуется минимум квалификации. Для того что бы демонтировать пружину с телескопической стойки легкового автомобиля нужно следующее: во-первых конечно же снять с автомобиля саму телескопическую стойку, далее необходимо подать воздух в пневмоцилиндр для развода захватов приспособления на требуемое расстояние друг от друга, т.е. для зацепления максимально возможного количества витков пружины. После этого необходимо установить пружину на приспособление и как уже было сказано захватив максимальное количество витков, так же следя за тем что бы крюки захватов надежно держали витки пружины. Далее подаем воздух в пневмоцилиндр который приводит в движение захват и тем самым сжимаем пружину.

Основной частью устройства является пневмоцилиндр. В верхней части (на штоке пневмоцилиндра) крепится захват, на котором установлены крючки для зацепления витков пружины и крепится на штоке пневмоцилиндра гайкой. Непосредственно на верхней части пневмоцилиндра крепится нижний захват, в который вставляются два упора для зацепления стойки.

Сам же нижний захват собран из следующих составных частей: кронштейн, в который вставляются две лапки, в которые, после вставляются два упора. Раздвигаются лапки при помощи винта на котором нарезана правая и левая резьба, а в самих лапках запрессованы втулки с соответствующей резьбой.

Детали разработки

6.1 Обзор существующих приспособлений для разборки амортизационной стойки

6.2 Описание проектируемого приспособления для монтажа и демонтажа пружин

6.3 Расчёт проекта

6.3.1 Расчёт требуемого диаметра пневмоцилиндра

6.3.2 Расчёт прочности стяжной шпильки

6.3.3 Расчёт цилиндра на прочность

6.3.4 Расчёт винта крепления крючкового захвата на срез

6.3.5 Проверочный расчёт лапки верхнего захвата на изгиб

6.3.6 Проверочный расчёт лапки нижнего захвата на изгиб

6.3.7 Проверочный расчёт нижнего упора на изгиб

6.3.8 Проверочный расчёт нижнего упора на изгиб

6.4 Расчёт себестоимости изготовления устройства

6.4.1 Полная заработная плата производственных рабочих, занятых на сборке

6.4.2 Дополнительная заработная плата сборки

6.4.3 Общепроизводственные накладные расходы на изготовление

6.4.4 Расчёт показателей экономической эффективности
