Важно! При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники.

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

Припой с флюсом

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Макетные платы

Меры безопасности

Занятия электричеством связаны с риском для здоровья и даже жизни, особенно, если электроника своими руками конструируется с сетевым питанием. Самодельные электрические устройства не должны использовать бестрансформаторное питание от бытовой сети переменного тока. В крайнем случае, настройку подобных устройств следует производить, подключая их к сети через разделительный трансформатор с коэффициентом трансформации, равным единице. Напряжение на его выходе будет соответствовать сетевому, но в то же время будет обеспечена надежная гальваническая развязка.

Видео

https://www.youtube.com/watch?v=w6GUAAbR_fo

электроника и радиоэлектроника, принципиальные схемы и статьи, самоделки своими руками

Цель проекта RadioStorage (РадиоСторейдж) — популяризация радиоэлектроники и радио-хобби, познакомить людей с этим увлекательным и полезным направлением творчества. Здесь собран большой архив принципиальных схем и статей по радиоэлектронике и схемотехнике, эти материалы будут полезны как начинающим радиолюбителям, так и профессионалам.

Приведены принципиальные схемы ламповых и транзисторных усилителей мощности (УМЗЧ), УНЧ на микросхемах, радиомикрофонов и приемопередатчиков (радиостанций и трансиверов), устройств на микроконтроллерах и дискретной логике, схемы стабилизаторов напряжения и источников питания, блоков защиты и систем бесперебойного питания. .. Отдельного внимания заслуживает раздел с программами по радиоэлектронике.

Вы узнаете как своими руками изготовить металлоискатель или несложный радиоприемник, собрать стабилизатор напряжения или лабораторный блок питания, смастерить самодельную радиоэлектронную игрушку и удивить интересным устройством своих друзей и близких.

Для тех кто занимается ремонтом и модернизацией собраны схемы и описания заводских устройств: усилители мощности, предусилители (преампы), осциллографы, пуско-зарядные устройства, акустика и другие отечественные и зарубежные приборы.

Все удобно рассортировано по более чем 200 категориям, кроме того работает простой и удобный поиск по сайту, есть форум и группы в социальных сетях.

Аудиоаппаратура

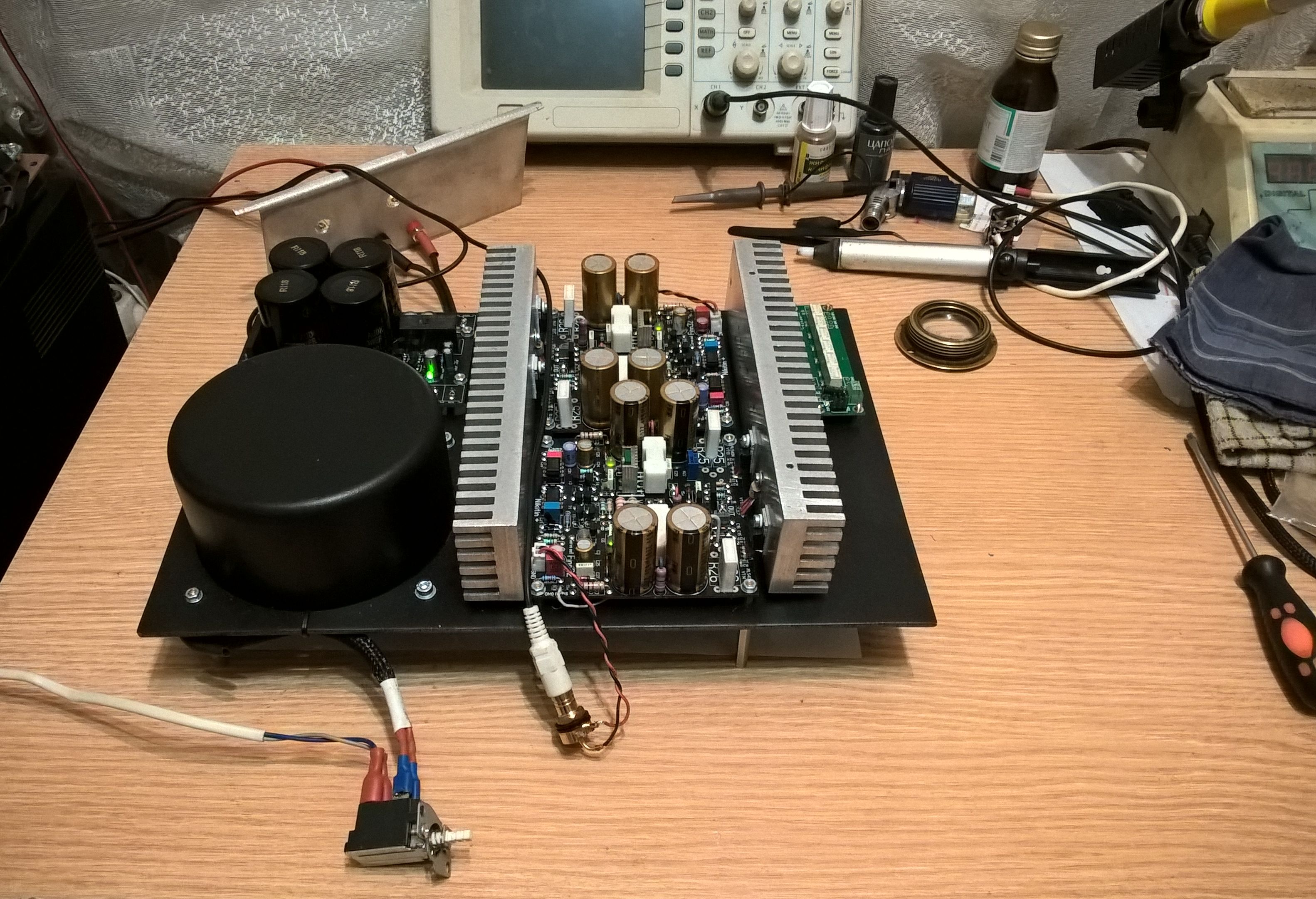

Собрание схем усилителей мощности низкой частоты на биполярных и полевых транзисторах.

Схемы усилителей мощности НЧ, собранных на интегральных микросхемах (интегральные УНЧ).

Ламповые усилители мощности звуковой частоты, УМЗЧ на электронных лампах — радиолампах.

Самодельные предусилители, микрофонные усилители, корректоры для аудио аппаратуры.

Принципиальные схемы регуляторов тембра, эквалайзеров, темброблоков на микросхемах и транзисторах.

Простые индикаторы выходной мощности УНЧ, анализаторы спектра, коммутаторы и селекторы сигнала.

Подборка схем приставок к аудиоаппаратуре, микшеры, для гитары, квадро-эффекты, сурраунд, аудио-процессоры.

Конструкции акустических систем, сабвуферов, схемы фильтров низких, средних и высоких частот.

Спецтехника

Принципиальные схемы радиомикрофонов, микропередатчиков, жучков и средств передачи информации.

Самодельные электронные средства для защиты персональной информации и собственности от хищения.

Схемы усилителей голоса, шифраторов речи, скремблеры, кодеры и декодеры, обработка звука.

Связь и телефония

Самодельные радиоприёмники на микросхемах и транзисторах, детекторные, СВ, ДВ, КВ, УКВ (FM).

Конструкции и схемы радиостанций, трансиверов, трансвертеров и устройств двухсторонней радиосвязи.

Конструкции антенн для приёма и передачи радиосигнала, антенные усилители и конвертеры.

Схемотехника радиопередатчиков, трансмиттеров, усилителей мощности высокой частоты.

Устройства для радиоуправления, радиопередатчики с приемниками, шифраторы и дешифраторы, рулевые машинки.

Различные приставки к телефону, защита ТА и разговоров, переговорные устройства, телефонные аппараты.

Источники питания

Схемы источников вторичного электропитания, зарядных устройств, лабораторных источников питания.

Схемы стабилизаторов и преобразователей напряжения, несколько напряжений из одного, инверторы полярности.

Схемотехника для защиты радиоаппаратуры от критических изменений напряжения, источники бесперебойного питания.

Автоматика и микропроцессоры

Принципиальные схемы на микроконтроллерах, узлы микроконтроллерных схем, программаторы, автоматика.

Схемы устройств автоматического управления и контроля, детекторы и датчики, регуляторы различных параметров.

Собираем роботов своими руками, схемы блоков и узлов для робототехники, сенсоры и датчики, управление роботами.

Разнотематические схемы

Схемотехника разнообразных узлов и блоков радиоэлектронной аппаратуры.

Полезные радиоэлектронные устройства используемые в быту, дома и на даче, электроника своими руками.

Схемы устройств и приставок для компьютера, расширяем возможности компьютера.

Схемы металлоискателей, приборов для обнаружения черных и цветных металлов.

Собрание схем сварочных аппаратов, сварочно-пусковых устройств, самодельные полуавтоматы для сварки металлов.

Схемотехника измерительных приборов: сигнализаторы, тестеры, индикаторы, генераторы сигналов, частотомеры.

Полезная радиоэлектроника автомобилисту, самодельные электронные устройства для автомобиля.

Схемы охранных устройств и сигнализации для защиты периметра и различных объектов.

Медицинские приборы для лечения, стимуляции, анализа и прочих целей здравоохранения.

Схемы для начинающих

Простые самоделки для начинающих радиолюбителей, устройства начального уровня сложности, игрушки.

Экспериментальные приборы, опыты для начинающих радиолюбителей которые только знакомится с радиоэлектроникой.

Схемы отечественной и зарубежной радиоаппаратуры заводского производства

Принципиальные схемы усилителей мощности низкой частоты отечественного и зарубежного производства.

Предварительных усилители низкой частоты отечественного/зарубежного производства.

Схемы пусковых и зарядных устройств для автомобильных и других аккумуляторов.

Компьютерная техника: мониторы, принтеры, сканеры, материнские платы, ноутбуки, разная периферия.

Принципиальные схемы музыкальных центров (комплексов) отечественного/зарубежного производства.

Схемы усилителей и фильтров к акустическим системам отечественного и зарубежного производства.

Схемотехника осциллографов, мультиметров, генераторов и других измерительных приборов отечественного/зарубежного производства.

Принципиальные схемы раций, радиостанций и трансиверов, приемников и передатчиков отечественного и зарубежного производства.

Статьи и справочная информация

Справочные листы (даташиты), аналоги электронных компонентов (радиодеталей) и их эквивалентная замена.

Статьи на тематику аудио, конструкции аудиосистем, реставрация аудиоаппаратуры, модернизация, полезные советы.

Статьи с полезными знаниями для начинающих радиолюбителей, рекомендации с примерами.

Публикации по микроконтроллерам, использование AVR/PIC/STM, наладка, программирование.

Статьи по системам автоматики, принципам автоматического управления, автоматизация процессов.

Как рассчитать узлы радиоэлектронной аппаратуры и параметры отдельных элементов.

Как отремонтировать или модернизировать электронное устройство, полезные рекомендации и примеры.

Статьи и заметки по связной технике, настройка радиоаппаратуры для связи, конструкции и советы.

О применении радиоэлектроники в быту и хозяйстве, домашняя автоматика своими руками.

Источники альтернативной энергии, как самостоятельно изготовить генератор электричества, солнечная энергия.

Материалы для радиоэлектронщиков и конструкторов, которые не вошли в предыдущие разделы, разные статьи.

История радио, радиотехники и электроники, интересные факты и личности.

Радиолюбительский юмор — веселые картинки, смешные истории из жизни.

Забавные электронные самоделки. Радиосхемы своими руками для дома

Электрические схемы для начинающих, для любителей и профессионалов

Добро пожаловать в раздел Радиосхемы ! Это отдельный раздел Сайта Радиолюбителей который был создан специально для тех кто дружит с паяльником, привык все делать сам своими руками и он посвящен исключительно электрическим схемам.

Здесь Вы найдете принципиальные схемы различной тематики как для самостоятельной сборки начинающими радиолюбителями , так и для более опытных радиолюбителей, для тех кому слово РАДИО давно уже стало не просто хобби а профессией.

Кроме схем для самостоятельной сборки, у нас здесь имеется и достаточно большая (и постоянно обновляемая!) база электрических схем различной промышленной электроники и бытовой техники- схемы телевизоров, мониторов, магнитол, усилителей, измерительных приборов, стиральных машин, микроволновок и так далее.

Специально для работников сферы ремонта, у нас на сайте имеется раздел «Даташиты «, где вы сможете найти справочную информацию на различные радиоэлементы.

А если Вам необходима какая либо схема и есть желание ее скачать, то у нас здесь все бесплатно, без регистрации, без СМС, без файлообменников и прочих сюрпризов

Если есть вопросы или не нашли то что искали- заходите к нам на ФОРУМ , подумаем вместе!!

Для облегчения поиска необходимой информации раздел разбит по категориям

Кто занимается радиоэлектроникой дома, обычно очень любознателен. Радиолюбительские схемы и самоделки помогут найти новое направление в творчестве. Возможно, кто-то найдет для себя оригинальное решение той или иной проблемы. Некоторые самоделки используют уже готовые устройства, соединяя их различным образом. Для других нужно самому полностью создавать схему и производить необходимые регулировки.

Одна из самых простых самоделок. Больше подходит тем, кто только начинает мастерить. Если есть старый, но рабочий сотовый кнопочный телефон с кнопкой включения плеера, из него можно сделать, например, дверной звонок в свою комнату. Преимущества такого звонка:

Для начала нужно убедиться, что выбранный телефон способен выдавать достаточно громкую мелодию, после чего его необходимо полностью разобрать. В основном детали крепятся винтами или скобами, которые осторожно отгибаются. При разборке нужно будет запомнить, что за чем идет, чтобы потом можно было все собрать.

На плате отпаивается кнопка включения плеера, а вместо нее припаиваются два коротких провода. Затем эти провода приклеиваются к плате, чтобы не оторвать пайку. Телефон собирается. Осталось соединить телефон с кнопкой звонка через двужильный провод.

Самоделки для автомобилей

Современные автомобили снабжены всем необходимым. Однако бывают случаи, когда просто необходимы самодельные устройства. Например, что-то сломалось, отдали другу и тому подобное. Вот тогда умение создавать электронику своими руками в домашних условиях будет очень полезно.

Первое, во что можно вмешаться, не боясь навредить авто, — это аккумулятор. Если в нужный момент зарядки для аккумулятора не оказалось под рукой, ее можно быстро собрать самостоятельно. Для этого потребуется:

Идеально подходит трансформатор от лампового телевизора. Поэтому те, кто увлекается самодельной электроникой, никогда не выбрасывают электроприборы, в надежде, что они когда-нибудь понадобятся. К сожалению, трансформаторы использовались двух видов: с одной и с двумя катушками. Для зарядки аккумулятора на 6 вольт пойдет любой, а для 12 вольт только с двумя.

На оберточной бумаге такого трансформатора показаны выводы обмоток, напряжение для каждой обмотки и рабочий ток. Для питания нитей накаливания электронных ламп используется напряжение 6,3 В с большим током. Трансформатор можно переделать, убрав лишние вторичные обмотки, или оставить все как есть. В этом случае первичные и вторичные обмотки соединяют последовательно. Каждая первичная рассчитана на напряжение 127 В, поэтому, объединяя их, получают 220 В. Вторичные соединяют последовательно, чтобы получить на выходе 12,6 В.

Диоды должны выдерживать ток не менее 10 А. Для каждого диода необходим радиатор площадью не менее 25 квадратных сантиметров. Соединяются они в диодный мост. Для крепления подойдет любая электроизоляционная пластина. В первичную цепь включается предохранитель на 0,5 А, во вторичную — 10 А. Устройство не переносит короткого замыкания, поэтому при подключении аккумулятора нельзя путать полярность.

Простые обогреватели

В холодное время года бывает необходимо подогреть двигатель. Если автомобиль стоит там, где есть электрический ток, эту проблему можно решить с помощью тепловой пушки. Для ее изготовления потребуется:

• асбестовая труба;
• нихромовая проволока;
• вентилятор;
• выключатель.

Диаметр асбестовой трубы выбирается по размеру вентилятора, который будет использоваться. От его мощности будет зависеть производительность обогревателя. Длина трубы — предпочтение каждого. Можно в ней собрать нагревательный элемент и вентилятор, можно только нагреватель. При выборе последнего варианта придется продумать, как пустить воздушный поток на обогревательный элемент. Это можно сделать, например, поместив все составляющие в герметичный корпус.

Нихромовую проволоку также подбирают по вентилятору. Чем мощнее последний, тем большего диаметра можно использовать нихром. Проволока скручивается в спираль и размещается внутри трубы. Для крепления используются болты, которые вставляются в заранее просверленные отверстия в трубе. Длина спирали и их количество выбираются опытным путем. Желательно, чтобы спираль при работающем вентиляторе не нагревалась докрасна.

От выбора вентилятора будет зависеть, какое напряжение нужно подать на обогреватель. При использовании электровентилятора на 220 В не нужно будет использовать дополнительный источник питания.

Весь обогреватель подключается к сети через шнур с вилкой, но он сам должен иметь свой выключатель. Это может быть как просто тумблер, так и автомат. Второй вариант более предпочтителен, он позволяет защищать общую сеть. Для этого ток срабатывания автомата должен быть меньше тока срабатывания автомата помещения. Выключатель еще нужен для быстрого отключения обогревателя в случае неполадок, например, если вентилятор не будет работать. У такого обогревателя есть свои минусы:

• вредность для организма от асбестовой трубы;
• шум от работающего вентилятора;
• запах от пыли, попадающей на нагретую спираль;
• пожароопасность.

Некоторые проблемы можно решить, применив другую самоделку. Вместо асбестовой трубы, можно использовать банку из-под кофе. Чтобы спираль не замыкалась на банку, ее крепят к текстолитовой рамке, которую фиксируют с помощью клея. В качестве вентилятора используется кулер. Для его питания нужно будет собрать еще одно электронное устройство — небольшой выпрямитель.

Самоделки приносят тому, кто ими занимается, не только удовлетворение, но и пользу. С их помощью можно экономить электроэнергию, например, отключая электроприборы, которые забыли отключить. Для этой цели можно использовать реле времени.

Самый простой способ создать задающий время элемент — это использовать время заряда или разряда конденсатора через резистор. Такая цепочка включается в базу транзистора. Для схемы потребуются следующие детали:

• электролитический конденсатор большой емкости;
• транзистор типа p-n-p;
• электромагнитное реле;
• диод;
• переменный резистор;
• постоянные резисторы;
• источник постоянного тока.

Для начала необходимо определить, какой ток будет коммутироваться через реле. Если нагрузка очень мощная, для ее подключения понадобится магнитный пускатель. Катушку пускателя можно подключать через реле. Важно, чтобы контакты реле могли работать свободно не залипая. По выбранному реле подбирается транзистор, определяется, с каким током и напряжением он может работать. Ориентироваться можно на КТ973А.

База транзистора соединяется через ограничительный резистор с конденсатором, который, в свою очередь, подключается через двухполярный выключатель. Свободный контакт выключателя соединяется через резистор с минусом питания. Это необходимо для разряда конденсатора. Резистор исполняет роль ограничителя тока.

Сам конденсатор подключается к положительной шине источника питания через переменный резистор с большим сопротивлением. Подбирая емкость конденсатора и сопротивление резистора, можно менять интервал времени задержки. Катушка реле шунтируется диодом, который включается в обратном направлении. В этой схеме используется КД 105 Б. Он замыкает цепь при обесточивании реле, защищая транзистор от пробоя.

Работает схема следующим образом. В исходном состоянии база транзистора отключена от конденсатора, и транзистор закрыт. При включении выключателя база соединяется с разряженным конденсатором, транзистор открывается и подает напряжение на реле. Реле срабатывает, замыкает свои контакты и подает напряжение на нагрузку.

Конденсатор начинает заряжаться через резистор, подключенный к положительной клемме источника питания. По мере того как конденсатор заряжается, напряжение на базе начинает расти. При определенном значении напряжения транзистор закрывается, обесточивая реле. Реле отключает нагрузку. Чтобы схема снова заработала, нужно разрядить конденсатор, для этого переключают выключатель.

Ниже приводятся несложные светозвуковые схемы, в основном собранные на основе мультивибраторов, для начинающих радиолюбителей. Во всех схемах использована простейшая элементная база, не требуется сложная наладка и допускается замена элементов на аналогичные в широких пределах.

Электронная утка

Игрушечную утку можно снабдить несложной схемой имитатора «кряканья» на двух транзисторах. Схема представляет собой классический мультивибратор на двух транзисторах, в одно плечо которого включен акустический капсюль, а нагрузкой другого служат два светодиода, которые можно вставить в глаза игрушки. Обе эти нагрузки работают поочередно – то раздается звук, то вспыхивают светодиоды – глаза утки. В качестве включателя питания SA1 можно применить герконовый датчик (можно взять из датчиков СМК-1, СМК-3 и др., используемых в системах охранной сигнализации как датчики открывания двери). При поднесении магнита к геркону его контакты замыкаются и схема начинает работать. Это может происходить при наклоне игрушки к спрятанному магниту или поднесения своеобразной «волшебной палочки» с магнитом.

Транзисторы в схеме могут быть любые p-n-p типа, малой или средней мощности, например МП39 – МП42 (старого типа), КТ 209, КТ502, КТ814, с коэффициентом усиления более 50. Можно использовать и транзисторы структуры n-p-n, например КТ315, КТ 342, КТ503, но тогда нужно изменить полярность питания, включения светодиодов и полярного конденсатора С1. В качестве акустического излучателя BF1 можно использовать капсюль типа ТМ-2 или малогабаритный динамик. Налаживание схемы сводится к подбору резистора R1 для получения характерного звука кряканья.

Звук подскакивающего металлического шарика

Схема довольно точно имитирует такой звук, по мере разряда конденсатора С1 громкость «ударов» снижается, а паузы между ними уменьшаются. В конце послышится характерный металлический дребезг, после чего звук прекратится.

Транзисторы можно заменить на аналогичные, как и в предыдущей схеме.
От емкости С1 зависит общая продолжительность звучания, а С2 определяет длительность пауз между «ударами». Иногда для более правдоподобного звучания полезно подобрать транзистор VT1, так как работа имитатора зависит от его начального тока коллектора и коэффициента усиления (h31э).

Имитатор звука мотора

Им можно, например, озвучить радиоуправляемую или другую модель передвижного устройства.

Варианты замены транзисторов и динамика – как и в предыдущих схемах. Трансформатор Т1 – выходной от любого малогабаритного радиоприемника (через него в приемниках также подключен динамик).

Существует множество схем имитации звуков пения птиц, голосов животных, гудка паровоза и т.д. Предлагаемая ниже схема собрана всего на одной цифровой микросхеме К176ЛА7 (К561 ЛА7, 564ЛА7) и позволяет имитировать множество разных звуков в зависимости от величины сопротивления, подключаемого к входным контактам Х1.

Следует обратить внимание, что микросхема здесь работает «без питания», то есть на ее плюсовой вывод (ножка 14) не подается напряжение. Хотя на самом деле питание микросхемы все же осуществляется, но происходит это только при подключении сопротивления-датчика к контактам Х1. Каждый из восьми входов микросхемы соединен с внутренней шиной питания через диоды, защищающие от статического электричества или неправильного подключения. Через эти внутренние диоды и осуществляется питание микросхемы за счет наличия положительной обратной связи по питанию через входной резистор-датчик.

Схема представляет собой два мультивибратора. Первый (на элементах DD1.1, DD1.2) сразу начинает вырабатывать прямоугольные импульсы с частотой 1 … 3 Гц, а второй (DD1.3, DD1.4) включается в работу, когда на вывод 8 с первого мультивибратора поступит уровень логической «1». Он вырабатывает тональные импульсы с частотой 200 … 2000 Гц. С выхода второго мультивибратора импульсы подаются на усилитель мощности (транзистор VT1) и из динамической головки слышится промодулированный звук.

Если теперь к входным гнездам Х1 подключить переменный резистор сопротивлением до 100 кОм, то возникает обратная связь по питанию и это преображает монотонный прерывающийся звук. Перемещая движок этого резистора и меняя сопротивление можно добиться звука, напоминающего трель соловья, щебетание воробья, крякание утки, квакание лягушки и т.д.

Детали
Транзистор можно заменить на КТ3107Л, КТ361Г но в этом случае нужно поставить R4 сопротивлением 3,3 кОм, иначе уменьшится громкость звука. Конденсаторы и резисторы – любых типов с номиналами, близкими к указанным на схеме. Надо иметь в виду, что в микросхемах серии К176 ранних выпусков отсутствуют вышеуказанные защитные диоды и такие зкземпляры в данной схеме работать не будут! Проверить наличие внутренних диодов легко – просто замерить тестером сопротивления между выводом 14 микросхемы («+» питания) и ее входными выводами (или хотя бы одним из входов). Как и при проверке диодов, сопротивление в одном направление должно быть низким, в другом – высоким.

Выключатель питания в этой схеме можно не применять, так как в режиме покоя устройство потребляет ток менее 1 мкА, что значительно меньше даже тока саморазряда любой батареи!

Наладка
Правильно собранный имитатор никакой наладки не требует. Для изменения тональности звука можно подбирать конденсатор С2 от 300 до 3000 пФ и резисторы R2, R3 от 50 до 470 кОм.

Фонарь-мигалка

Частоту миганий лампы можно регулировать подбором элементов R1, R2, C1. Лампа может быть от фонарика либо автомобильная 12 В. В зависимости от этого нужно выбирать напряжение питания схемы (от 6 до 12 В) и мощность коммутирующего транзистора VT3.

Транзисторы VT1, VT2 – любые маломощные соответствующей структуры (КТ312, КТ315, КТ342, КТ 503 (n-p-n) и КТ361, КТ645, КТ502 (p-n-p), а VT3 – средней или большой мощности (КТ814, КТ816, КТ818).

Простое устройство для прослушивания звукового сопровождения ТВ — передач на наушники. Не требует никакого питания и позволяет свободно перемещаться в пределах комнаты.

Катушка L1 представляет собой «петлю» из 5…6 витков провода ПЭВ (ПЭЛ)-0.3…0.5 мм, проложенную по периметру комнаты. Она подключается параллельно динамику телевизора через переключатель SA1 как показано на рисунке. Для нормальной работы устройства выходная мощность звукового канала телевизора должна быть в пределах 2…4 Вт, а сопротивление петли – 4…8 Ом. Провод можно проложить под плинтусом или в кабельном канале, при этом нужно располагать его по возможности не ближе 50 см от проводов сети 220 В для уменьшения наводок переменного напряжения.

Катушка L2 наматывается на каркас из плотного картона или пластика в виде кольца диаметром 15…18 см, которое служит наголовником. Она содержит 500…800 витков провода ПЭВ (ПЭЛ) 0,1…0,15 мм закрепленного клеем или изолентой. К выводам катушки подключены последовательно миниатюрный регулятор громкости R и наушник (высокоомный, например ТОН-2).

Автомат выключения освещения

От множества схем подобных автоматов эта отличается предельной простотой и надежностью и в подробном описании не нуждается. Она позволяет включать освещение или какой-нибудь электроприбор на заданное непродолжительное время, а затем автоматически его отключает.

Для включения нагрузки достаточно кратковременно нажать выключатель SA1 без фиксации. При этом конденсатор успевает зарядиться и открывает транзистор, который управляет включением реле. Время включения определяется емкостью конденсатора С и с указанным на схеме номиналом (4700 мФ) составляет около 4 минут. Увеличение времени включенного состояния достигается подключением дополнительных конденсаторов параллельно С.

Транзистор может быть любым n-p-n типа средней мощности или даже маломощным, типа КТ315. Это зависит от рабочего тока применяемого реле, которое также может быть любым другим на напряжение срабатывания 6-12 В и способным коммутировать нагрузку необходимой вам мощности. Можно использовать и транзисторы p-n-p типа, но нужно будет поменять полярность напряжения питания и включения конденсатора С. Резистор R также влияет в небольших пределах на время срабатывания и может быть номиналом 15 … 47 кОм в зависимости от типа транзистора.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
	Электронная утка
VT1, VT2	Биполярный транзистор	КТ361Б	2	МП39-МП42, КТ209, КТ502, КТ814		В блокнот
HL1, HL2	Светодиод	АЛ307Б	2			В блокнот
C1		100мкФ 10В	1			В блокнот
C2	Конденсатор	0. 1 мкФ	1			В блокнот
R1, R2	Резистор	100 кОм	2			В блокнот
R3	Резистор	620 Ом	1			В блокнот
BF1	Акустический излучатель	ТМ2	1			В блокнот
SA1	Геркон		1			В блокнот
GB1	Элемент питания	4.5-9В	1			В блокнот
	Имитатор звука подскакивающего металлического шарика
	Биполярный транзистор	КТ361Б	1			В блокнот
	Биполярный транзистор	КТ315Б	1			В блокнот
C1	Электролитический конденсатор	100мкФ 12В	1			В блокнот
C2	Конденсатор	0. 22 мкФ	1			В блокнот
	Динамическая головка	ГД 0.5…1Ватт 8 Ом	1			В блокнот
GB1	Элемент питания	9 Вольт	1			В блокнот
	Имитатор звука мотора
	Биполярный транзистор	КТ315Б	1			В блокнот
	Биполярный транзистор	КТ361Б	1			В блокнот
C1	Электролитический конденсатор	15мкФ 6В	1			В блокнот
R1	Переменный резистор	470 кОм	1			В блокнот
R2	Резистор	24 кОм	1			В блокнот
T1	Трансформатор		1	От любого малогабаритного радиоприемника		В блокнот
	Универсальный имитатор звуков
DD1	Микросхема	К176ЛА7	1	К561ЛА7, 564ЛА7		В блокнот
	Биполярный транзистор	КТ3107К	1	КТ3107Л, КТ361Г		В блокнот
C1	Конденсатор	1 мкФ	1			В блокнот
C2	Конденсатор	1000 пФ	1			В блокнот
R1-R3	Резистор	330 кОм	1			В блокнот
R4	Резистор	10 кОм	1			В блокнот
	Динамическая головка	ГД 0. 1…0.5Ватт 8 Ом	1			В блокнот
GB1	Элемент питания	4.5-9В	1			В блокнот
	Фонарь-мигалка
VT1, VT2	Биполярный транзистор

В наше время существует огромный выбор инструментов и приборов для занятий радиоэлектроникой: паяльные станции, стабилизированные лабораторные источники питания, гравировальные наборы (для сверления плат и обработки конструкционных материалов), инструмент для зачистки и обработки проводов и кабелей и так далее. И все это оборудование стоит немалых денег. Возникает резонный вопрос — сможет ли начинающий радиолюбитель преобрести весь этот арсенал оборудования? Ответ очевиден, тем более для некоторых людей, увлекающихся электроникой по случаю (для единичного изготовления каких-то полезных приспособлений для бытовых целей), покупка такого количества инструмента не требуется. Выход из создавшегося положения довольно прост — изготовить необходимый инструмент собственными руками. Данные самоделки послужат временной (а для кого-то и постоянной) альтернативой заводскому оборудованию.
Итак, приступим. Основой нашего устройства служит сетевой понижающий трансформатор от любого отслужившего свой срок радиоэлектронного устройства (телевизор, магнитофон, стационарный радиоприемник и т.д.). Так же могут пригодится сетевой шнур, колодка предохранителей и выключатель питания.

Далее необходимо снабдить наш блок питания регулируемым стабилизатором напряжения. Так как конструкция расчитана на повторение начинающими радиолюбителями, самым рациональным, по моему мнению, будет применение интегрального стабилизатора на микросхеме типа LM317T (К142ЕН12А). На основе данной микросхемы мы соберем регулируемый стабилизатор напряжения от 1,2 до 30 вольт с полным током нагрузки до 1,5 ампер и защитой от перегрузки по току и превышению температуры. Принципиальная схема стабилизатора представлена на рисунке.

Собрать схему стабилизатора можно на куске нефольгированного стеклогетинакса (или электрокартона) навесным монтажем или на макетной плате — схема настолько проста, что даже не требует печатной платы.

На выход стабилизатора можно подключить (параллельно выводам) вольтметр, для контроля и регулировки выходного напряжения,и (последовательно с плюсовым выводом) миллиамперметр, для контроля токопотребления подключаемой к стабилизатору радиолюбительской самоделки.

Еще одна необходимая в арсенале начинающего радиолюбителя вещь — микроэлектродрель. Как известно, в арсенале любого (начинающего или умудренного опытом) самодельщика существует »склад» вышедшей из обихода или неисправной аппаратуры. Хорошо, если на таком »складе» найдется детская машинка с электроприводом, микромотор от которой и послужит электродвигателем для нашей микродрели. Необходимо только замерить диаметр вала двигателя и в ближайшем радиомагазине приобрести патрон с набором цанговых зажимов (под сверла разного диаметра) для этого микродвигателя. Полученную микродрель можно подключать к нашему блоку питания. Посредством регулирования напряжения можно регулировать количество оборотов дрели.

Следующая необходимая вещь — низковольтный паяльник с гальванической развязкой от сети (для пайки полевых транзисторов и микросхем, которые боятся статического разряда). В продаже имеются низковольтные паяльники на 6, 12, 24, 48 вольт, а если трансформатор, который мы выбрали для нашего изделия от старого лампового телевизора, то можно считать что нам крупно повезло — мы имеем уже готовую обмотку для питания низковольтного электропаяльника (следует задействовать накальные обмотки (6 вольт) трансформатора для питания паяльника). Применение трансформатора от лампового телевизора дает еще один плюс нашей схеме — мы можем оснастить наше устройство еще и инструментом для зачистки концов провода.

Основа этого приспособления — две контактных колодки, между которыми закреплена нихромовая проволока и кнопка, с нормально разомкнутыми контактами. Техническое оформление этого устройства видно из рисунка. Подключается оно все к той же накальной обмотке трансформатора. При нажатии на кнопку нихром разогревается (все наверное помнят что такое выжигатель) и прожигает изоляцию провода в нужном месте.

Корпус для данного блока питания можно найти готовый или собрать самому. Если сделать его из металла и предусмотреть вентиляционные отверстия только снизу и по бокам, то сверху можно расположить стойки для паяльника и инструмента зачистки провода. Коммутацию всего этого хозяйства можно осуществить применив пакетный переключатель, систему тумблеров или разъемов — здесь для фантазии пределов нет.

Впрочем и модернизировать данный блок можно под свои нужды — дополнить, к примеру, зарядным устройством для аккумуляторов или электроискровым гравером и т.д. Данное устройство служило мне долгие годы и служит до сих пор (правда теперь на даче) для изготовления и проверки различных радиоэлектронных и электротехнических самоделок. Автор — Электродыч.

С каждым днем становится все больше и больше, появляется много новых статей, то новым посетителям довольно сложно сразу сориентироваться и пересмотреть за раз все уже написанное и ранее размещенное.

Мне же очень хочется обратить внимание всех посетителей на отдельные статьи, которые были размещены на сайте ранее. Для того что бы не пришлось долго искать нужную информацию я сделаю несколько «входных страниц» со ссылками на наиболее интересные и полезные статьи по отдельным темам.

Первую такую страничку назовем «Полезные электронные самоделки». Здесь рассматриваются простые электронные схемы, которые доступны для реализации людям любого уровня подготовки. Схемы построены с использованием современной электронной базы.

Вся информация в статьях изложена в очень доступной форме и в объеме, необходимом для практической работы. Естественно, что для реализации таких схем нужно разбираться хотя бы в азах электроники.

Итак, подборка наиболее интересных статей сайта по тематике «Полезные электронные самоделки» . Автор статей — Борис Аладышкин.

Современная элементная база электроники значительно упрощает схемотехнику. Даже обычный сумеречный выключатель теперь можно собрать всего из трех детелей.

В статье описывается простая и надежная схема управления электронасосом. Несмотря на предельную простоту схемы устройство может работать в двух режимах: водоподъем и дренаж.

В статье приведены несколько схем аппаратов для точечной сварки.

С помощью описываемой конструкции можно определить работает или нет механизм, расположенный в другом помещении или здании. Информацией о работе является вибрация самого механизма.

Рассказ о том, что такое трансформатор безопасности, для чего он нужен и как его можно изготовить самостоятельно.

Описание простого устройства, отключающего нагрузку в случае выхода сетевого напряжения за допустимые пределы.

В статье рассмотрена схема простого терморегулятора с использованием регулируемого стабилитрона TL431.

Статья о том, как сделать устройство плавного включения ламп с помощью микросхемы КР1182ПМ1.

Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно. Вот тут на помощь и может придти повышающий регулятор мощности для паяльника.

Статья о том, чем можно заменить механический терморегулятор масляного отопительного радиатора.

Описание простой и надежной схемы терморегулятора для системы отопления.

В статье дается описание схемы преобразователя выполненного на современной элементной базе, содержащего минимальное количество деталей и позволяющего получить в нагрузке значительную мощность.

Статья о различных способах подключения нагрузки к блоку управления на микросхемах с помощью реле и тиристоров.

Описание простой схемы управления светодиодными гирляндами.

Конструкция простого таймера, позволяющего включать и выключать нагрузку, через заданные интервалы времени. Время работы и время паузы друг от друга не зависят.

Описание схемы и принципа действия простого аварийного светильника на основе энергосберегающей лампы.

Подробный рассказ о популярной «лазерно-утюжной» технологии изготовления печатных плат, её особенностях и нюансах.

Электронные самоделки

Как вы думаете, возможна ли жизнь в современном обществе без электроники? Правильно. С трудом представляется, как бы мы с вами жили без неё.

С улучшением нашего быта в геометрической прогрессии увеличиваются различного рода электронные устройства, которые облегчают нам жизнь. Например, с появлением телевизора потребовался стабилизатор напряжения. Первые телевизоры были ламповые, очень чувствительные к перепадам напряжения. В каждом автомобиле имеется аккумулятор. Периодически приходится подзаряжать его. Как же обойтись без зарядного устройства аккумулятора. Ну а представить современное авто без автосигнализации просто невозможно.

Наша жизнь тесно связана с электроникой. Она способна на многое, можно даже сказать, практически на всё:полёты в космос, изучение морских глубин, предсказание погоды. Перечислять можно до бесконечности.

Дайте я попробую угадать, что у вас в кармане. Наверняка, сотовый телефон, а куда же без него. В наше время обойтись бес электронных помощников невозможно. На страницах этого сайта вы, наверняка, найдёте полезные электронные самоделки и схемы к ним, которые, несомненно, будут полезны не только для начинающих.Хоть это и будут устройства собранные своими руками, но ничуть не хуже заводского аналога, к тому же гораздо дешевле.

Здравствуйте. В сегодняшней статье я подробно расскажу о том, как намотать катушку Мишина своими руками. → Далее

Здравствуйте друзья. Сегодняшняя статья будет посвящена ремонту. В этот раз мы будем производить замену аккумулятора в авто навигаторе Explay Patriot. → Далее

Приветствую Уважаемые коллеги. Сегодня я вам расскажу о том, как изготовить простую катушку для намотки и хранения обмоточных проводов. → Далее

Автор: admin Vladimir | Опубликовано 04-09-2019

Рубрика: Приборы и измерения

Метки: мультиметр, приборы

Всем доброго времени суток. У любого радиолюбителя должен быть в наличие мультиметр. А у настоящего радиолюбителя их должно быть несколько. Сегодняшняя статья будет посвящена тому, как улучшить мультиметр Vici VC99. → Далее

Автор: admin Vladimir | Опубликовано 26-06-2019

Рубрика: Радио и связь

Метки: GPS, для автомобиля, радио

Здравствуйте друзья! В сегодняшней статье речь пойдёт о GPS трекере. Всем хорош GPS трекер GT02A. Эта модель завоевала большую популярность у российских покупателей. → Далее

Всем привет. Настала очередь очередной электронной самоделки. Сегодняшняя статья будет посвящена симисторному регулятору мощности. → Далее

Простые радиосхемы своими руками. Радиолюбительские схемы и самодельные конструкции

Одно из распространенных хобби любителей и профессионалов в области электроники – это конструирование и изготовление различных самоделок для дома. Электронные самоделки не требуют больших материальных и финансовых затрат и выполняться могут в домашних условиях, поскольку работы с электроникой являются, по большей части, «чистыми». Исключение составляет только изготовление разнообразных корпусных деталей и иных механических узлов.

Полезные электронные самоделки могут использоваться во всех областях быта, начиная от кухни и заканчивая гаражом, где многие занимаются усовершенствованием и ремонтом электронных устройств автомобиля.

Самоделки на кухне

Кухонные самоделки из области электроники могут составлять дополнение к существующим аксессуарам и принадлежностям. Большой популярностью среди жителей квартир пользуются промышленный и самодельные электрошашлычницы.

Еще один распространенный пример кухонных самоделок, сделанных своими руками домашнего электрика, – таймеры и автоматика включения освещения над рабочими поверхностями, электроподжиг газовых горелок.

Важно! Изменение конструкции некоторой бытовой техники, в особенности газовых приборов, может вызвать «непонимание и неприятие» контролирующих организаций. Кроме того, это требует большой аккуратности и внимательности.

Электроника в автомобиле

Самодельные устройства для автомобиля наиболее широкое распространение получили среди владельцев отечественных марок транспорта, которые отличаются минимальным количеством дополнительных функций. Широким спросом пользуются такие схемы:

• Звуковые сигнализаторы поворотов и включения ручного тормоза;
• Сигнализатор режимов работы аккумуляторной батареи и генератора.

Более опытные радиолюбители занимаются оснащением своего автомобиля датчиками парковки, электронными приводами стеклоподъемников, автоматическими датчиками освещенности для управления ближним светом фар.

Самоделки для начинающих

Большинство начинающих радиолюбителей занимаются изготовлением конструкций, которые не требуют высокой квалификации. Простые отработанные конструкции могут служить длительное время и не только ради пользы, но и в качестве напоминания о техническом «взрослении» от начинающего радиолюбителя до профессионала.

Для малоопытных любителей множество производителей выпускают готовые наборы для конструирования, которые содержат в составе печатную плату и набор элементов. Такие наборы позволяют отработать такие навыки:

• Чтение принципиальных и монтажных схем;
• Правильная пайка;
• Настройка и регулировка по готовой методике.

Среди наборов очень распространены электронные часы различных вариантов исполнения и степени сложности.

В качестве области применения знаний и опыта радиолюбители могут конструировать электронные игрушки, используя схемы попроще или переделывая промышленные конструкции под свои пожелания и возможности.

Интересные идеи для поделок можно видеть на примерах изготовления радиоэлектронных поделок из пришедших в негодность деталей вычислительной техники.

Домашняя мастерская

Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов :

• Паяльник;
• Бокорезы;
• Пинцет;
• Набор отверток;
• Пассатижи;
• Многофункциональный тестер (авометр).

На заметку. Планируя заниматься электроникой своими руками, не следует браться сразу за сложные конструкции и приобретать дорогостоящий инструмент.

Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.

Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.

Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.

В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства. Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов.

Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.

В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.

Важно! При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники.

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Меры безопасности

Занятия электричеством связаны с риском для здоровья и даже жизни, особенно, если электроника своими руками конструируется с сетевым питанием. Самодельные электрические устройства не должны использовать бестрансформаторное питание от бытовой сети переменного тока. В крайнем случае, настройку подобных устройств следует производить, подключая их к сети через разделительный трансформатор с коэффициентом трансформации, равным единице. Напряжение на его выходе будет соответствовать сетевому, но в то же время будет обеспечена надежная гальваническая развязка.

Сделать своими руками простейшие электронные схемы для использования в быту можно, даже не имея глубоких познаний в электронике. На самом деле на бытовом уровне радио – это очень просто. Знания элементарных законов электротехники (Ома, Кирхгофа), общих принципов работы полупроводниковых устройств, навыков чтения схем, умения работать с электрическим паяльником вполне достаточно, чтобы собрать простейшую схему.

Мастерская радиолюбителя

Какой сложности схему ни пришлось бы выполнять, необходимо иметь минимальный набор материалов и инструментов в своей домашней мастерской:

• Бокорезы;
• Пинцет;
• Припой;
• Флюс;
• Монтажные платы;
• Тестер или мультиметр;
• Материалы и инструменты для изготовления корпуса прибора.

Не следует приобретать для начала дорогие профессиональные инструменты и приборы. Дорогая паяльная станция или цифровой осциллограф мало помогут начинающему радиолюбителю. В начале творческого пути вполне достаточно простейших приборов, на которых и нужно оттачивать опыт и мастерство.

С чего начинать

Радиосхемы своими руками для дома должны по сложности не превышать того уровня, каким Вы владеете, иначе это будет означать лишь потраченное время и материалы. При недостатке опыта лучше ограничиться простейшими схемами, а по мере накопления навыков усовершенствовать их, заменяя более сложными.

Обычно большинство литературы из области электроника для начинающих радиолюбителей приводит классический пример изготовления простейших приемников. Особенно это относится к классической старой литературе, в которой нет столько принципиальных ошибок по сравнению с современной.

Обратите внимание! Данные схемы были рассчитаны на огромные мощности передающих радиостанций в прошлое время. Сегодня передающие центры используют меньшую мощность для передачи и стараются уйти в диапазон более коротких волн. Не стоит тратить время на попытки сделать рабочий радиоприемник при помощи простейшей схемы.

Радиосхемы для начинающих должны иметь в своем составе максимум пару-тройку активных элементов – транзисторов. Так будет легче разобраться в работе схемы и повысить уровень знаний.

Что можно сделать

Что можно сделать, чтобы и было несложно, и можно было использовать на практике в домашних условиях? Вариантов может быть множество:

• Квартирный звонок;
• Переключатель елочных гирлянд;
• Подсветка для моддинга системного блока компьютера.

Важно! Не следует конструировать устройства, работающие от бытовой сети переменного тока, пока нет достаточного опыта. Это опасно и для жизни, и для окружающих.

Довольно несложные схемы имеют усилители для компьютерных колонок, выполненные на специализированных интегральных микросхемах. Устройства, собранные на их основе, содержат минимальное количество элементов и практически не требуют регулировки.

Часто можно встретить схемы, которые нуждаются в элементарных переделках, усовершенствованиях, которые упрощают изготовление и настройку. Но это должен делать опытный мастер с тем расчетом, чтобы итоговый вариант был более доступен новичку.

На чем выполнять конструкцию

Большинство литературы рекомендует выполнять конструирование простых схем на монтажных платах. В настоящее время с этим совсем просто. Существует большое разнообразие монтажных плат с различными конфигурациями посадочных отверстий и печатных дорожек.

Принцип монтажа заключается в том, что детали устанавливаются на плату в свободные места, а затем нужные выводы соединяются между собой перемычками, как указано на принципиальной схеме.

При должной аккуратности такая плата может послужить основой для множества схем. Мощность паяльника для пайки не должна превышать 25 Вт, тогда риск перегреть радиоэлементы и печатные проводники будет сведен к минимуму.

Припой должен быть легкоплавким, типа ПОС-60, а в качестве флюса лучше всего использовать чистую сосновую канифоль или ее раствор в этиловом спирте.

Радиолюбители высокой квалификации могут сами разработать рисунок печатной платы и выполнить его на фольгированном материале, на котором затем паять радиоэлементы. Разработанная таким образом конструкция будет иметь оптимальные габариты.

Оформление готовой конструкции

Глядя на творения начинающих и опытных мастеров, можно придти к выводу, что сборка и регулировка устройства не всегда являются самым сложным в процессе конструирования. Порой правильно работающее устройство так и остается набором деталей с припаянными проводами, не закрытое никаким корпусом. В настоящее время уже можно не озадачиваться изготовлением корпуса, потому что в продаже можно встретить всевозможные наборы корпусов любых конфигураций и габаритов.

Перед тем, как начинать изготовление понравившейся конструкции, следует полностью продумать все этапы выполнения работы: от наличия инструментов и всех радиоэлементов до варианта выполнения корпуса. Совсем неинтересно будет, если в процессе работы выясниться, что не хватает одного из резисторов, а вариантов замены нет. Работу лучше выполнять под руководством опытного радиолюбителя, а, в крайнем случае, периодически контролировать процесс изготовления на каждом из этапов.

Видео

В наше время существует огромный выбор инструментов и приборов для занятий радиоэлектроникой: паяльные станции, стабилизированные лабораторные источники питания, гравировальные наборы (для сверления плат и обработки конструкционных материалов), инструмент для зачистки и обработки проводов и кабелей и так далее. И все это оборудование стоит немалых денег. Возникает резонный вопрос — сможет ли начинающий радиолюбитель преобрести весь этот арсенал оборудования? Ответ очевиден, тем более для некоторых людей, увлекающихся электроникой по случаю (для единичного изготовления каких-то полезных приспособлений для бытовых целей), покупка такого количества инструмента не требуется. Выход из создавшегося положения довольно прост — изготовить необходимый инструмент собственными руками. Данные самоделки послужат временной (а для кого-то и постоянной) альтернативой заводскому оборудованию.
Итак, приступим. Основой нашего устройства служит сетевой понижающий трансформатор от любого отслужившего свой срок радиоэлектронного устройства (телевизор, магнитофон, стационарный радиоприемник и т.д.). Так же могут пригодится сетевой шнур, колодка предохранителей и выключатель питания.

Далее необходимо снабдить наш блок питания регулируемым стабилизатором напряжения. Так как конструкция расчитана на повторение начинающими радиолюбителями, самым рациональным, по моему мнению, будет применение интегрального стабилизатора на микросхеме типа LM317T (К142ЕН12А). На основе данной микросхемы мы соберем регулируемый стабилизатор напряжения от 1,2 до 30 вольт с полным током нагрузки до 1,5 ампер и защитой от перегрузки по току и превышению температуры. Принципиальная схема стабилизатора представлена на рисунке.

Собрать схему стабилизатора можно на куске нефольгированного стеклогетинакса (или электрокартона) навесным монтажем или на макетной плате — схема настолько проста, что даже не требует печатной платы.

На выход стабилизатора можно подключить (параллельно выводам) вольтметр, для контроля и регулировки выходного напряжения,и (последовательно с плюсовым выводом) миллиамперметр, для контроля токопотребления подключаемой к стабилизатору радиолюбительской самоделки.

Еще одна необходимая в арсенале начинающего радиолюбителя вещь — микроэлектродрель. Как известно, в арсенале любого (начинающего или умудренного опытом) самодельщика существует »склад» вышедшей из обихода или неисправной аппаратуры. Хорошо, если на таком »складе» найдется детская машинка с электроприводом, микромотор от которой и послужит электродвигателем для нашей микродрели. Необходимо только замерить диаметр вала двигателя и в ближайшем радиомагазине приобрести патрон с набором цанговых зажимов (под сверла разного диаметра) для этого микродвигателя. Полученную микродрель можно подключать к нашему блоку питания. Посредством регулирования напряжения можно регулировать количество оборотов дрели.

Следующая необходимая вещь — низковольтный паяльник с гальванической развязкой от сети (для пайки полевых транзисторов и микросхем, которые боятся статического разряда). В продаже имеются низковольтные паяльники на 6, 12, 24, 48 вольт, а если трансформатор, который мы выбрали для нашего изделия от старого лампового телевизора, то можно считать что нам крупно повезло — мы имеем уже готовую обмотку для питания низковольтного электропаяльника (следует задействовать накальные обмотки (6 вольт) трансформатора для питания паяльника). Применение трансформатора от лампового телевизора дает еще один плюс нашей схеме — мы можем оснастить наше устройство еще и инструментом для зачистки концов провода.

Основа этого приспособления — две контактных колодки, между которыми закреплена нихромовая проволока и кнопка, с нормально разомкнутыми контактами. Техническое оформление этого устройства видно из рисунка. Подключается оно все к той же накальной обмотке трансформатора. При нажатии на кнопку нихром разогревается (все наверное помнят что такое выжигатель) и прожигает изоляцию провода в нужном месте.

Корпус для данного блока питания можно найти готовый или собрать самому. Если сделать его из металла и предусмотреть вентиляционные отверстия только снизу и по бокам, то сверху можно расположить стойки для паяльника и инструмента зачистки провода. Коммутацию всего этого хозяйства можно осуществить применив пакетный переключатель, систему тумблеров или разъемов — здесь для фантазии пределов нет.

Впрочем и модернизировать данный блок можно под свои нужды — дополнить, к примеру, зарядным устройством для аккумуляторов или электроискровым гравером и т.д. Данное устройство служило мне долгие годы и служит до сих пор (правда теперь на даче) для изготовления и проверки различных радиоэлектронных и электротехнических самоделок. Автор — Электродыч.

Итак. Жизнь сложилась так, что у меня есть домик в деревне с газовым отоплением. Жить там постоянно не получается. Домик используется как дача. Пару зим тупо оставлял включенным котел с минимальной температурой теплоносителя.
Но тут два минуса.
1. Счета за газ просто астрономические.
2. Если возникает необходимость приехать в дом среди зимы, температура в доме в районе 12 град.
Поэтому надо было что-то выдумывать.
Сразу уточню. Наличие точки доступа WI-FI в зоне действия реле обязательно. Но, думаю, если заморочиться, можно положить рядом с датчиком подключенный мобильник, и раздавать сигнал с телефона.

Подключение датчика движения 4 контакта своими руками схема

Схема подключение датчика движения своими руками

Бывает что нужно установить на даче,или в доме освещение которое будет срабатывать при движение или человека или еще кого либо.

С этой функцией хорошо справиться датчик движения, который и был заказан мной с Aliexpress. Ссылка на который будет внизу. Подключив свет через датчик движения, при прохождении человека через его поле видения, свет включается, горит 1 минуту. и снова выключается.

В данной статье рассказываю, как же подключить такой датчик, если у него не 3 контакта, а 4 как у этого.

Блок питания из энергосберегающей лампочки своими руками

Когда нужно получить 12 Вольт для светодиодной ленты , или еще для каких то целей, есть вариант сделать такой блок питания своими руками.

Данный регулятор позволяет плавно регулировать переменным резистором скорость вращения вентилятора .

Схема регулятора скорости напольного вентилятора вышла простейшей. Чтобы влезть в корпус от старой зарядки телефона Nokia. Туда же влезли клеммы от обычной электро розетки.

Монтаж довольно плотный, но это было обусловлено размерами корпуса..

Освещение для растений своими руками

Освещение для растений своими руками

Бывает проблема в недостатке освещения растений , цветов или рассады,и возникает необходимость в искусственном свете для них,и вот такой свет мы сможем обеспечить на светодиодах своими руками .

Регулятор яркости своими руками

Всё началось с того,что после того как я установил дома галогенные лампы на освещение. При включении которые не редко перегорали. Иногда даже 1 лампочка в день. Поэтому и решил сделать плавное включение освещения на основе регулятора яркости своими руками,и прилагаю схему регулятора яркости.

Термостат для холодильника своими руками

Термостат для холодильника своими руками

Всё началось с того, что вернувшись с работы и открыв холодильник обнаружил там тепло. Поворот регулятора термостата не помог — холод не появлялся. Поэтому решил не покупать новый блок, который к тому же редкий, а сам сделать электронный термостат на ATtiny85. С оригинальным термостатом разница в том, что датчик температуры лежит на полке, а не спрятан в стенке. Кроме того, появились 2 светодиода — они сигнализируют что агрегат включен или температура выше верхнего порога.

Датчик влажности почвы своими руками

Датчик влажности почвы своими руками

Данное устройство можно использовать для автоматического полива в теплицах, цветочных оранжереях, клумбах и комнатных растениях. Ниже представлена схема, по который можно изготовить простейший датчик (детектор) влажности (или сухости) почвы своими руками. При высыхании почвы,подается напряжение,силой тока до 90мА,чего вполне хватит,включить реле.

Так же подойдет,для автоматического включения капельного полива,что бы избежать избытка влаги.

Схема питания люминесцентной лампы

Схема питания люминесцентной лампы.

Часто при выхода из строя энергосберегающих ламп,в ней сгорает схема питания,а не сама лампа. Как известно, ЛДС со сгоревшими нитями накала надо питать выпрямленным током сети с использованием бесстартерного устройства запуска. При этом нити накала лампы шунтируют перемычкой и на который подают высокое напряжение для включения лампы. Происходит мгновенное холодное зажигание лампы, резким повышением напряжения на ней, при пуске без предварительного подогрева электродов. В данной статье мы рассмотрим пуск лдс лампы своими руками .

USB клавиатура для планшета

Как-то вдруг, чего-то взял и удумал купить для своего ПК новую клавиатуру. Желание новизны не поборимо. Поменял цвет фона с белого на чёрный, а цвет букв с красно — чёрного на белый. Через неделю желание новизны закономерно ушло как вода в песок (старый друг лучше новых двух) и обновка была отправлена в шкаф на хранение – до лучших времён. И вот они для неё наступили, даже не предполагал, что это случиться так быстро. И поэтому название даже лучше подошло бы не которое есть,а как подключить usb клавиатуру к планшету.

Электрические схемы для начинающих, для любителей и профессионалов

Добро пожаловать в раздел Радиосхемы ! Это отдельный раздел Сайта Радиолюбителей который был создан специально для тех кто дружит с паяльником, привык все делать сам своими руками и он посвящен исключительно электрическим схемам.

Здесь Вы найдете принципиальные схемы различной тематики как для самостоятельной сборки начинающими радиолюбителями , так и для более опытных радиолюбителей, для тех кому слово РАДИО давно уже стало не просто хобби а профессией.

Кроме схем для самостоятельной сборки, у нас здесь имеется и достаточно большая (и постоянно обновляемая!) база электрических схем различной промышленной электроники и бытовой техники- схемы телевизоров, мониторов, магнитол, усилителей, измерительных приборов, стиральных машин, микроволновок и так далее.

Специально для работников сферы ремонта, у нас на сайте имеется раздел «Даташиты «, где вы сможете найти справочную информацию на различные радиоэлементы.

А если Вам необходима какая либо схема и есть желание ее скачать, то у нас здесь все бесплатно, без регистрации, без СМС, без файлообменников и прочих сюрпризов

Если есть вопросы или не нашли то что искали- заходите к нам на ФОРУМ , подумаем вместе!!

Для облегчения поиска необходимой информации раздел разбит по категориям

Радиоэлектроника схемы. Полезные электронные самоделки. Методы сборки схемы

Одно из распространенных хобби любителей и профессионалов в области электроники – это конструирование и изготовление различных самоделок для дома. Электронные самоделки не требуют больших материальных и финансовых затрат и выполняться могут в домашних условиях, поскольку работы с электроникой являются, по большей части, «чистыми». Исключение составляет только изготовление разнообразных корпусных деталей и иных механических узлов.

Полезные электронные самоделки могут использоваться во всех областях быта, начиная от кухни и заканчивая гаражом, где многие занимаются усовершенствованием и ремонтом электронных устройств автомобиля.

Самоделки на кухне

Кухонные самоделки из области электроники могут составлять дополнение к существующим аксессуарам и принадлежностям. Большой популярностью среди жителей квартир пользуются промышленный и самодельные электрошашлычницы.

Еще один распространенный пример кухонных самоделок, сделанных своими руками домашнего электрика, – таймеры и автоматика включения освещения над рабочими поверхностями, электроподжиг газовых горелок.

Важно! Изменение конструкции некоторой бытовой техники, в особенности газовых приборов, может вызвать «непонимание и неприятие» контролирующих организаций. Кроме того, это требует большой аккуратности и внимательности.

Электроника в автомобиле

Самодельные устройства для автомобиля наиболее широкое распространение получили среди владельцев отечественных марок транспорта, которые отличаются минимальным количеством дополнительных функций. Широким спросом пользуются такие схемы:

• Звуковые сигнализаторы поворотов и включения ручного тормоза;
• Сигнализатор режимов работы аккумуляторной батареи и генератора.

Более опытные радиолюбители занимаются оснащением своего автомобиля датчиками парковки, электронными приводами стеклоподъемников, автоматическими датчиками освещенности для управления ближним светом фар.

Самоделки для начинающих

Большинство начинающих радиолюбителей занимаются изготовлением конструкций, которые не требуют высокой квалификации. Простые отработанные конструкции могут служить длительное время и не только ради пользы, но и в качестве напоминания о техническом «взрослении» от начинающего радиолюбителя до профессионала.

Для малоопытных любителей множество производителей выпускают готовые наборы для конструирования, которые содержат в составе печатную плату и набор элементов. Такие наборы позволяют отработать такие навыки:

• Чтение принципиальных и монтажных схем;
• Правильная пайка;
• Настройка и регулировка по готовой методике.

Среди наборов очень распространены электронные часы различных вариантов исполнения и степени сложности.

В качестве области применения знаний и опыта радиолюбители могут конструировать электронные игрушки, используя схемы попроще или переделывая промышленные конструкции под свои пожелания и возможности.

Интересные идеи для поделок можно видеть на примерах изготовления радиоэлектронных поделок из пришедших в негодность деталей вычислительной техники.

Домашняя мастерская

Для самостоятельного конструирования радиоэлектронных устройств необходим некоторый минимум инструментов, приспособлений и измерительных приборов :

• Паяльник;
• Бокорезы;
• Пинцет;
• Набор отверток;
• Пассатижи;
• Многофункциональный тестер (авометр).

На заметку. Планируя заниматься электроникой своими руками, не следует браться сразу за сложные конструкции и приобретать дорогостоящий инструмент.

Большинство радиолюбителей начинали свой путь с использования простейшего паяльника 220В 25-40Вт, а из измерительных приборов в домашней лаборатории использовался самый массовый советский тестер Ц-20. Всего этого достаточно для занятий с электричеством, приобретения нужных навыков и опыта.

Начинающему радиолюбителю нет смысла покупать дорогостоящую паяльную станцию, если нет необходимого опыта работы с обычным паяльником. Тем более что возможность применения станции появится еще не скоро, а только по прошествии иногда довольно длительного времени.

Также нет необходимости в профессиональной измерительной аппаратуре. Единственный серьезный прибор, который может понадобиться даже начинающему любителю, – это осциллограф. Для тех, кто уже разбирается в электронике, осциллограф является одним из самых востребованных измерительных инструментов.

В качестве авометра с успехом можно использовать недорогие цифровые приборы китайского производства. Имея богатую функциональность, они обладают высокой точностью измерений, простотой использования и, что важно, имеют встроенный модуль для измерения параметров транзисторов.

Говоря о домашней мастерской у самоделкина, нельзя не упомянуть о материалах, применяемых для пайки. Это припой и флюс. Самым распространенным припоем является сплав ПОС-60, который имеет невысокую температуру плавления и обеспечивает высокую надежность пайки. Большинство припоев, применяемых для пайки всевозможных устройств, является аналогами упомянутого сплава и может быть им с успехом заменено.

В качестве флюса для пайки используется обычная канифоль, но для удобства пользования лучше использовать ее раствор в этиловом спирте. Флюсы на основе канифоли не требуют удаления с монтажа после работы, поскольку являются химически нейтральными при большинстве условий эксплуатации, а тонкая пленка канифоли, образовавшаяся после испарения растворителя (спирта), проявляет неплохие защитные свойства.

Важно! При пайке электронных компонентов ни в коем случае нельзя использовать активные флюсы. Особенно это касается паяльной кислоты (раствор хлористого цинка), поскольку даже в обычных условиях такой флюс разрушающе воздействует на тонкие медные печатные проводники.

Для облуживания сильно окисленных выводов лучше использовать активный бескислотный флюс ЛТИ-120, который не требует смывания.

Очень удобно работать, используя припой, в состав которого включен флюс. Припой выполнен в виде тонкой трубочки, внутри которой находится канифоль.

Для монтажа элементов хорошо подходят макетные платы из двухстороннего фольгированного стеклотекстолита, которые производятся в широком ассортименте.

Меры безопасности

Занятия электричеством связаны с риском для здоровья и даже жизни, особенно, если электроника своими руками конструируется с сетевым питанием. Самодельные электрические устройства не должны использовать бестрансформаторное питание от бытовой сети переменного тока. В крайнем случае, настройку подобных устройств следует производить, подключая их к сети через разделительный трансформатор с коэффициентом трансформации, равным единице. Напряжение на его выходе будет соответствовать сетевому, но в то же время будет обеспечена надежная гальваническая развязка.

С каждым днем становится все больше и больше, появляется много новых статей, то новым посетителям довольно сложно сразу сориентироваться и пересмотреть за раз все уже написанное и ранее размещенное.

Мне же очень хочется обратить внимание всех посетителей на отдельные статьи, которые были размещены на сайте ранее. Для того что бы не пришлось долго искать нужную информацию я сделаю несколько «входных страниц» со ссылками на наиболее интересные и полезные статьи по отдельным темам.

Первую такую страничку назовем «Полезные электронные самоделки». Здесь рассматриваются простые электронные схемы, которые доступны для реализации людям любого уровня подготовки. Схемы построены с использованием современной электронной базы.

Вся информация в статьях изложена в очень доступной форме и в объеме, необходимом для практической работы. Естественно, что для реализации таких схем нужно разбираться хотя бы в азах электроники.

Итак, подборка наиболее интересных статей сайта по тематике «Полезные электронные самоделки» . Автор статей — Борис Аладышкин.

Современная элементная база электроники значительно упрощает схемотехнику. Даже обычный сумеречный выключатель теперь можно собрать всего из трех детелей.

В статье описывается простая и надежная схема управления электронасосом. Несмотря на предельную простоту схемы устройство может работать в двух режимах: водоподъем и дренаж.

В статье приведены несколько схем аппаратов для точечной сварки.

С помощью описываемой конструкции можно определить работает или нет механизм, расположенный в другом помещении или здании. Информацией о работе является вибрация самого механизма.

Рассказ о том, что такое трансформатор безопасности, для чего он нужен и как его можно изготовить самостоятельно.

Описание простого устройства, отключающего нагрузку в случае выхода сетевого напряжения за допустимые пределы.

В статье рассмотрена схема простого терморегулятора с использованием регулируемого стабилитрона TL431.

Статья о том, как сделать устройство плавного включения ламп с помощью микросхемы КР1182ПМ1.

Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно. Вот тут на помощь и может придти повышающий регулятор мощности для паяльника.

Статья о том, чем можно заменить механический терморегулятор масляного отопительного радиатора.

Описание простой и надежной схемы терморегулятора для системы отопления.

В статье дается описание схемы преобразователя выполненного на современной элементной базе, содержащего минимальное количество деталей и позволяющего получить в нагрузке значительную мощность.

Статья о различных способах подключения нагрузки к блоку управления на микросхемах с помощью реле и тиристоров.

Описание простой схемы управления светодиодными гирляндами.

Конструкция простого таймера, позволяющего включать и выключать нагрузку, через заданные интервалы времени. Время работы и время паузы друг от друга не зависят.

Описание схемы и принципа действия простого аварийного светильника на основе энергосберегающей лампы.

Подробный рассказ о популярной «лазерно-утюжной» технологии изготовления печатных плат, её особенностях и нюансах.

Ниже приводятся несложные светозвуковые схемы, в основном собранные на основе мультивибраторов, для начинающих радиолюбителей. Во всех схемах использована простейшая элементная база, не требуется сложная наладка и допускается замена элементов на аналогичные в широких пределах.

Электронная утка

Игрушечную утку можно снабдить несложной схемой имитатора «кряканья» на двух транзисторах. Схема представляет собой классический мультивибратор на двух транзисторах, в одно плечо которого включен акустический капсюль, а нагрузкой другого служат два светодиода, которые можно вставить в глаза игрушки. Обе эти нагрузки работают поочередно – то раздается звук, то вспыхивают светодиоды – глаза утки. В качестве включателя питания SA1 можно применить герконовый датчик (можно взять из датчиков СМК-1, СМК-3 и др., используемых в системах охранной сигнализации как датчики открывания двери). При поднесении магнита к геркону его контакты замыкаются и схема начинает работать. Это может происходить при наклоне игрушки к спрятанному магниту или поднесения своеобразной «волшебной палочки» с магнитом.

Транзисторы в схеме могут быть любые p-n-p типа, малой или средней мощности, например МП39 – МП42 (старого типа), КТ 209, КТ502, КТ814, с коэффициентом усиления более 50. Можно использовать и транзисторы структуры n-p-n, например КТ315, КТ 342, КТ503, но тогда нужно изменить полярность питания, включения светодиодов и полярного конденсатора С1. В качестве акустического излучателя BF1 можно использовать капсюль типа ТМ-2 или малогабаритный динамик. Налаживание схемы сводится к подбору резистора R1 для получения характерного звука кряканья.

Звук подскакивающего металлического шарика

Схема довольно точно имитирует такой звук, по мере разряда конденсатора С1 громкость «ударов» снижается, а паузы между ними уменьшаются. В конце послышится характерный металлический дребезг, после чего звук прекратится.

Транзисторы можно заменить на аналогичные, как и в предыдущей схеме.
От емкости С1 зависит общая продолжительность звучания, а С2 определяет длительность пауз между «ударами». Иногда для более правдоподобного звучания полезно подобрать транзистор VT1, так как работа имитатора зависит от его начального тока коллектора и коэффициента усиления (h31э).

Имитатор звука мотора

Им можно, например, озвучить радиоуправляемую или другую модель передвижного устройства.

Варианты замены транзисторов и динамика – как и в предыдущих схемах. Трансформатор Т1 – выходной от любого малогабаритного радиоприемника (через него в приемниках также подключен динамик).

Существует множество схем имитации звуков пения птиц, голосов животных, гудка паровоза и т.д. Предлагаемая ниже схема собрана всего на одной цифровой микросхеме К176ЛА7 (К561 ЛА7, 564ЛА7) и позволяет имитировать множество разных звуков в зависимости от величины сопротивления, подключаемого к входным контактам Х1.

Следует обратить внимание, что микросхема здесь работает «без питания», то есть на ее плюсовой вывод (ножка 14) не подается напряжение. Хотя на самом деле питание микросхемы все же осуществляется, но происходит это только при подключении сопротивления-датчика к контактам Х1. Каждый из восьми входов микросхемы соединен с внутренней шиной питания через диоды, защищающие от статического электричества или неправильного подключения. Через эти внутренние диоды и осуществляется питание микросхемы за счет наличия положительной обратной связи по питанию через входной резистор-датчик.

Схема представляет собой два мультивибратора. Первый (на элементах DD1.1, DD1.2) сразу начинает вырабатывать прямоугольные импульсы с частотой 1 … 3 Гц, а второй (DD1.3, DD1.4) включается в работу, когда на вывод 8 с первого мультивибратора поступит уровень логической «1». Он вырабатывает тональные импульсы с частотой 200 … 2000 Гц. С выхода второго мультивибратора импульсы подаются на усилитель мощности (транзистор VT1) и из динамической головки слышится промодулированный звук.

Если теперь к входным гнездам Х1 подключить переменный резистор сопротивлением до 100 кОм, то возникает обратная связь по питанию и это преображает монотонный прерывающийся звук. Перемещая движок этого резистора и меняя сопротивление можно добиться звука, напоминающего трель соловья, щебетание воробья, крякание утки, квакание лягушки и т.д.

Детали
Транзистор можно заменить на КТ3107Л, КТ361Г но в этом случае нужно поставить R4 сопротивлением 3,3 кОм, иначе уменьшится громкость звука. Конденсаторы и резисторы – любых типов с номиналами, близкими к указанным на схеме. Надо иметь в виду, что в микросхемах серии К176 ранних выпусков отсутствуют вышеуказанные защитные диоды и такие зкземпляры в данной схеме работать не будут! Проверить наличие внутренних диодов легко – просто замерить тестером сопротивления между выводом 14 микросхемы («+» питания) и ее входными выводами (или хотя бы одним из входов). Как и при проверке диодов, сопротивление в одном направление должно быть низким, в другом – высоким.

Выключатель питания в этой схеме можно не применять, так как в режиме покоя устройство потребляет ток менее 1 мкА, что значительно меньше даже тока саморазряда любой батареи!

Наладка
Правильно собранный имитатор никакой наладки не требует. Для изменения тональности звука можно подбирать конденсатор С2 от 300 до 3000 пФ и резисторы R2, R3 от 50 до 470 кОм.

Фонарь-мигалка

Частоту миганий лампы можно регулировать подбором элементов R1, R2, C1. Лампа может быть от фонарика либо автомобильная 12 В. В зависимости от этого нужно выбирать напряжение питания схемы (от 6 до 12 В) и мощность коммутирующего транзистора VT3.

Транзисторы VT1, VT2 – любые маломощные соответствующей структуры (КТ312, КТ315, КТ342, КТ 503 (n-p-n) и КТ361, КТ645, КТ502 (p-n-p), а VT3 – средней или большой мощности (КТ814, КТ816, КТ818).

Простое устройство для прослушивания звукового сопровождения ТВ — передач на наушники. Не требует никакого питания и позволяет свободно перемещаться в пределах комнаты.

Катушка L1 представляет собой «петлю» из 5…6 витков провода ПЭВ (ПЭЛ)-0.3…0.5 мм, проложенную по периметру комнаты. Она подключается параллельно динамику телевизора через переключатель SA1 как показано на рисунке. Для нормальной работы устройства выходная мощность звукового канала телевизора должна быть в пределах 2…4 Вт, а сопротивление петли – 4…8 Ом. Провод можно проложить под плинтусом или в кабельном канале, при этом нужно располагать его по возможности не ближе 50 см от проводов сети 220 В для уменьшения наводок переменного напряжения.

Катушка L2 наматывается на каркас из плотного картона или пластика в виде кольца диаметром 15…18 см, которое служит наголовником. Она содержит 500…800 витков провода ПЭВ (ПЭЛ) 0,1…0,15 мм закрепленного клеем или изолентой. К выводам катушки подключены последовательно миниатюрный регулятор громкости R и наушник (высокоомный, например ТОН-2).

Автомат выключения освещения

От множества схем подобных автоматов эта отличается предельной простотой и надежностью и в подробном описании не нуждается. Она позволяет включать освещение или какой-нибудь электроприбор на заданное непродолжительное время, а затем автоматически его отключает.

Для включения нагрузки достаточно кратковременно нажать выключатель SA1 без фиксации. При этом конденсатор успевает зарядиться и открывает транзистор, который управляет включением реле. Время включения определяется емкостью конденсатора С и с указанным на схеме номиналом (4700 мФ) составляет около 4 минут. Увеличение времени включенного состояния достигается подключением дополнительных конденсаторов параллельно С.

Транзистор может быть любым n-p-n типа средней мощности или даже маломощным, типа КТ315. Это зависит от рабочего тока применяемого реле, которое также может быть любым другим на напряжение срабатывания 6-12 В и способным коммутировать нагрузку необходимой вам мощности. Можно использовать и транзисторы p-n-p типа, но нужно будет поменять полярность напряжения питания и включения конденсатора С. Резистор R также влияет в небольших пределах на время срабатывания и может быть номиналом 15 … 47 кОм в зависимости от типа транзистора.

Список радиоэлементов

Новички-радиолюбители, которые интересуются самостоятельной сборкой схем и ремонтом различных электронных устройств, теряются в море многочисленных терминов и деталей. Между тем, можно дать ряд советов, какие знания нужны в первую очередь, какими приборами пользоваться, как ориентироваться при выборе элементов схемы.

Необходимые знания

Для радиолюбителей очень важно:

• знать и понимать основные законы электротехники;
• уметь ориентироваться по схемам;
• четко определять роль каждого элемента в схеме и представлять визуально, как он выглядит.

Важно! Теоретические знания необходимо постоянно подкреплять практикой.

Инструменты и приборы

Для сборки радиолюбительских схем и самодельных конструкций необходимо обладать следующими инструментами:

1. Паяльник, мощность которого надо выбирать среднюю – не больше 40 Вт. Более продвинутые мастера задумываются о приобретении паяльной станции;
2. Бокорезы. Не слишком массивный инструмент для работы с радиотехническими устройствами;

1. Припой оловянно-свинцовый, существует в виде проволоки.

Важно! Среди всех приборов главным, а часто и единственным, является цифровой мультиметр или аналоговый тестер, посредством которого можно измерить все основные параметры схемы.

Перед тем, как приступить к сборке простых и интересных радиосхем, сделанных своими руками, можно потренироваться на демонтаже старой радиотехники. Заодно формируется практический навык при паяльных работах.

1. В древних телевизорах на лампах вполне пригодная вещь – питающий трансформатор. Его можно использовать во многих радиосамоделках. Например, собрать устройство заряда для автомобильного аккумулятора или БП для усилителя звука. Главное – знать его технические данные;
2. В устаревших устройствах радиоэлектроники: телеаппаратуре, видеомагнитофонах, обычных магнитофонах, встречаются целые микросхемы, готовые для использования. Для примера можно назвать звуковой усилитель, схема которого конструируется простой сборкой компонентов, без выполнения травления на печатных платах и т. д.;
3. Регулятор тембра тоже применяется в готовом виде. При этом собираемый звуковой усилитель получит новые опции: возможность контроля низкочастотного и высокочастотного диапазона, изменения баланса в стереоколонках;
4. В основном, все устройства, изготовляемые радиолюбителями, функционируют на пяти-, девяти- и двенадцативольтовых БП. Такие питающие блоки из старой аппаратуры будут самыми полезными.

В качестве корпусов для схем можно использовать любые подручные конструкции или купить готовые, разных размеров и форм. Кожухи от неработающих устройств часто применяются для новых радиосамоделок.

Очень ценным является нерабочий БП от компьютера, откуда берется:

• много радиодеталей: транзисторов, конденсаторов, диодов, сопротивлений, которые пригодятся для собираемых устройств;
• охлаждающие радиаторы – важный сопутствующий элемент для транзисторов большой мощности;
• хорошие провода;
• сам корпус – отличное место для размещения новых конструкций.

Методы сборки схемы

1. Навесной монтаж. Простое спаивание компонентов в соответствии с разработанной схемой. Спаянные узлы можно устанавливать на поддерживающие площадки. Метод годится для конструирования радиосхем из небольшого числа деталей;
2. Монтаж на печатной плате – текстолитовой платформе, на которой выполнены дорожки из фольги в качестве соединительных проводников.

Второй метод подразделяется на несколько вариантов:

1. Механический. Прорезывание острым предметом дорожек для исключения контактного соединения в ненужных местах;
2. Химический. С помощью лака или краски на фольге надо нарисовать требуемую схему. Затем погрузить в специальный состав – раствор хлорного железа. После обработки получится соответствующая рисунку разводка, а все участки без лака удалятся растворением;
3. Лазерно-утюжный.

С каких схем начать

Классическое начало для радиолюбителей – сделай простейший детекторный приемник. Схема содержит небольшое количество компонентов, и ее сборка будет под силу всем. Затем можно дополнить устройство звуковым усилителем с использованием транзисторов. С приходом опыта и понимания начинается работа с микросхемами.

Большое количество интересных и очень простых вариантов радиосамоделок с описанием деталей, предоставлением схем находится на сайте «РадиоКот». Можно, например, собрать цветомузыку, импульсную подсветку часов, стереопередатчик и многое другое. Там же есть полезные форумы, где можно прояснить сложные вопросы, пообщаться с опытными мастерами.

По мере приобретения навыков увеличится интерес к сборке сложных устройств. Радиоэлектронные самоделки – одно из увлекательнейших занятий для людей всех возрастов.

Видео

Схемы самодельных измерительных приборов

Схема прибора, разработанная на основе классического мультивибратора, но вместо нагрузочных резисторов в коллекторные цепи мультивибратора включены транзисторы противоположной основным проводимостью.

Хорошо, если в вашей лаборатории есть осциллограф. Ну а если его нет и купить его по тем или иным причинам не представляется возможным, не огорчайтесь. В большинстве случаев его с успехом может заменить логический пробник, позволяющий проконтролировать логические уровни сигналов на входах и выходах цифровых интегральных схем, определить наличие импульсов в контролируемой цепи и отразить полученную информацию в визуальной (свето-цветовой или цифровой) или звуковой (тональными сигналами различной частоты) формах. При налаживании и ремонте конструкций на цифровых интегральных схемах далеко не всегда так уж необходимо знать характеристики импульсов или точные значения уровней напряжения. Поэтому логические пробники облегчают процесс налаживания, даже если есть осциллограф.

Представлена огромная подборка разичных схем генераторов импульсов. Одни из них формируют на выходе одиночный импульс, длительность которого не зависит от длительности запускающего (входного) импульса. Применяются такие генераторы в самых разнообразных целях: имитации входных сигналов цифровых устройств, при проверке работоспособности цифровых интегральных схем, необходимости подачи на какое-то устройство определенного числа импульсов с визуальным контролем процессов и т. д. Другие генерируют пилообразные и прямоугольные импульсы различной частоты, скважности и амплитуды

Ремонт различных узлов и устройств низкочастотной радиоэлектронной аппаратуры и техники можно значительно упростить, если использовать в качестве помощника функциональный генератор, который дает возможность исследовать амплитудно-частотные характеристики любого низкочастотного устройства, переходные процессы и нелинейные характеристики любых аналоговых приборов, а также обладает возможностью генерации импульсов прямоугольной формы и упрощения процесса наладки цифровых схем.

При наладке цифровых устройств обязательно нужен еще один прибор — генератор импульсов. Промышленный генератор — прибор достаточно дорогой и редко бывает в продаже, но его аналог, пусть не такой точный и стабильный, можно собрать из доступных радиоэлементов в домашних условиях

Однако создание звукового генератора, вырабатывающего синусоидальный сигнал, дело непростое и довольно кропотливое, особенно в части налаживания. Дело в том, что любой генератор содержит, по крайней мере, два элемента: усилитель и частотнозависимую цепь, определяющую частоту колебаний. Обычно она включается между выходом и входом усилителя, создавая положительную обратную связь (ПОС). В случае ВЧ-генератора все просто — достаточно усилителя на одном транзисторе и колебательного контура, определяющего частоту. Для диапазона звуковых частот наматывать катушку сложно, да и добротность ее получается низкой. Поэтому в диапазоне звуковых частот используют RC-элементы — резисторы и конденсаторы. Они довольно плохо фильтруют основную гармонику колебаний, и потому синусоидальный сигнал оказывается искаженным, например, ограниченным по пикам. Для устранения искажений применяют цепи стабилизации амплитуды, поддерживающие низкий уровень генерируемого сигнала, когда искажения еще незаметны. Именно создание хорошей стабилизирующей цепи, не искажающей синусоидальный сигнал, и вызывает основные трудности.

Часто, собрав конструкцию, радиолюбитель видит, что устройство не работает. У человека ведь нет органов чувств, позволяющих видеть электрический ток, электромагнитное поле или процессы, происходящие в электронных схемах. Помогают это сделать радиоизмерительные приборы — глаза и уши радиолюбителя.

Поэтому нужно какое-то средство испытания и проверки телефонов и громкоговорителей, усилителей звуковой частоты, различных звукозаписывающих и звуковоспроизводящих устройств. Такое средство — это радиолюбительские схемы генераторов сигналов звуковой частоты, или, говоря проще, звуковой генератор. Традиционно он вырабатывает непрерывный синусоидальный сигнал, частоту и амплитуду которого можно изменять. Это позволяет проверять все каскады УНЧ, находить неисправности, определять коэффициент усиления, снимать амплитудно-частотные характеристики (АЧХ) и много всего другого.

Рассмотрена несложная радиолюбительская самодельная приставка превращающая ваш мультиметр в универсальный прибор проверки стабилитронов и динисторов. Имеются чертежи печатной платы

17 невероятных проектов DIY

Нам очень нравятся хорошие гаджет-проекты. От работы с микрокомпьютерами Raspberry Pi до автоматизации собственных домов и разработки интересных проектов в области возобновляемых источников энергии … мы не можем оставаться в стороне. (Щелкните заголовки, чтобы увидеть ссылки.)

1. Взлом Raspberry Pi открывает дверь, когда слышит лай собаки

Дэвид Хант / Снимок экрана с видео Создатель Дэвид Хант создал хитроумный взлом двери для владельцев собак, которые устали вставать, чтобы выпустить Фидо на улицу.Называемая Пи-Рекс, это дверь, активируемая лаем (примечание, не голосом, а лаем).

2. Сделайте аккумулятор с заменой

Король случайности / via «Здесь вы узнаете, как собрать батарею с мелочью в кармане. Всего за несколько шагов пригоршня монет может привести в действие небольшой калькулятор или светодиодную лампочку».

3. Сделайте небольшую ветряную турбину, которую дети могут помочь построить

© masynmachien «Этот проект должен быть достаточно простым для детей старшего возраста и взрослых без особого опыта.Это отличный способ освежить свои навыки или научить детей основам использования возобновляемых источников энергии ».

4. Создайте солнечный ночник в стиле стимпанк за 10 шагов

© Winged Fist «Сделайте дешевый солнечный ночник в стиле стимпанк для своего дома». Потому что … почему бы и нет!

5. Сделайте аварийный светильник, работающий от огня и воды

© Joohansson Это не только отличный проект по созданию аварийного освещения, но и отличный проект для детей, изучающих науку.

6. Превратите старый экран ноутбука в автономный монитор

© augustoerico «Мы часто слышим о том, как использование второго монитора может повысить эффективность работы за счет разделения задач между двумя экранами. Этот проект дает вам изящный способ своими руками подключить второй монитор, а также переделать старый ноутбук и давая ему новую жизнь «.

7. Домашний пивовар составляет цифровой список ответвлений с помощью Raspberry Pi

Мика Мазиар / CC BY-NC-SA 2.0 «Новичок по имени SchrodingersDrunk на Reddit собрал этот крутой цифровой дисплей со списком кранов, используя нашу любимую платформу DIY, Raspberry Pi, и 19-дюймовый монитор Samsung. Для тех, кто хочет пойти по его стопам, он сделал проект доступным на GitHub и отвечает на вопросы на Reddit ».

8. Сделайте перезаряжаемый фонарик с ручным управлением

© brunoip «В этом проекте« сделай сам »используется гаджет, который можно легко купить в магазине, но вместо этого он позволяет использовать материалы, которые у вас уже есть, чтобы сделать что-то полезное.Это также отличный способ развить свои творческие навыки «.

9. Как сделать 35-ваттную солнечную панель из сломанных солнечных элементов

© mattfelice «Этот проект полностью адаптируется к количеству и размеру солнечных элементов, которые могут быть у вас под рукой, и, что самое приятное, эти выброшенные элементы не станут электронными отходами, а станут функциональными, экологически чистыми солнечными батареями. панель вместо этого «.

10. Сделайте простой микробный топливный элемент

© drdan152 «Сделайте микробный топливный элемент — технологию, которая собирает электроны, которые являются побочным продуктом бактерий, расщепляющих органические вещества для производства электричества, в домашних условиях.Этот проект позволяет вам ближе познакомиться с наукой, лежащей в основе микробных топливных элементов, и узнать об этом типе технологии возобновляемой энергии ».

11. Как сделать водяную батарею

© Roy02 «Используя несколько материалов и немного времени, он показывает нам, как собрать работающую батарею, сделанную из воды. Этот проект можно использовать, чтобы немного подзарядить ваш смартфон или стать забавным способом представить аккумуляторная химия детям «.

12.Сделайте велосипедный фонарь на солнечной энергии из дезодоранта

© sudhu_tewari «Используйте пустую банку дезодоранта для создания велосипедного фонаря на солнечной энергии. Это простой, дешевый и, как мы предполагаем, великолепный запах!»

13. Сделайте генератор с приводом от велосипеда за 9 шагов

© abemckay «Отличный проект по созданию собственного велосипедного генератора для зарядки вашей электроники чистой энергией на каждый день или в качестве аварийного источника питания».

14.Как превратить старинное портативное радио в современный динамик Bluetooth

© ke4mcl «Этот крутой проект показывает нам, как взять старинное портативное радио, которое можно найти на барахолке или дворовой распродаже, и придать ему новую современную жизнь, превратив его в динамик Bluetooth. После преобразования этот гаджет можно соединить с свой смартфон или iPod и слушайте музыку, где бы вы ни находились ».

15. Сделайте портативное зарядное устройство для телефона на солнечной энергии за $ 5

© ASCAS «Сделайте зарядное устройство для телефона на солнечной энергии всего за 5 долларов.Он такой же маленький, как смартфон, и в нем нет резервной батареи, что более безопасно для окружающей среды. ASCAS протестировала устройство как на Apple, так и на Android, и оно хорошо работало с обоими ».

16. Изготовление зарядного устройства для смартфона с огневым питанием

© Joohansson «Это портативное зарядное устройство, сделанное своими руками, позволит вам поддерживать его за счет тепла от походной печи или другого источника тепла и может использоваться для питания других устройств, например светодиодных фонарей или небольшого вентилятора.»

17. Как построить свой собственный самолет на солнечной энергии

© jeffmazter406 через Instructables Руководство включает не только пошаговые инструкции и фотографии, но и ссылки на две презентации PowerPoint от Texas A&M; Университет, который поможет вам пройти через это.

33 Интернет-инструменты и руководства для производителей электроники «Сделай сам»

Итак, вы часами читали обо всех удивительных и креативных изобретениях, созданных вашими коллегами по всему миру, и, возможно, это заставило вас немного зеленоглазить.Может быть, вам пора самому заняться электроникой своими руками. Для начала вам не потребуется ничего, кроме паяльника, немного свободного времени и немного механического сочувствия. Пока вы собираетесь и готовитесь начать свое путешествие в мир электроники своими руками, вот несколько советов, которые помогут вам двигаться в правильном направлении.

Мы изучили все самое лучшее в Интернете, чтобы составить этот список лучших руководств и инструментов, которые помогут вам развить свои навыки, изучить новый код и лучше спланировать свои проекты, чтобы помочь вам превратить вас из новичка в производителя электроники.Даже если вы не новичок на этой сцене, с этим списком ресурсов, подробно описывающих передовые технологии и свежие, инновационные и все более качественные сборки, которые они делают возможными; у вас будет все необходимое, чтобы вывести свою электронику, сделанную своими руками, на новый уровень.

Эти руководства организованы примерно в соответствии с уровнем сложности, поэтому, если вы только начинаете заниматься сборкой электроники в домашних условиях, лучше всего начать с самого начала, возможно, со стартового набора, и продвигаться вверх по мере развития своих навыков и навыков. стать более уверенным.Однако, если у вас уже есть опыт, смело погружайтесь и просматривайте разделы, чтобы найти то, что вас больше всего интересует. Инструменты и руководства, которые мы рассмотрим ниже, варьируются от инструментов и руководств, предназначенных для абсолютных новичков, до сложных работ, предназначенных для опытных авторов. Что бы вы ни выбрали, получайте удовольствие, оставайтесь в безопасности и с удовольствием возитесь.

Сначала в нашем списке два лучших сайта для новичков, которые только начинают заниматься сборкой электроники своими руками.По сути, если вы никогда ничего не паяли и не знаете, как построить что-то большее, чем самая простая электронная схема (или даже имеете с этим проблемы), то именно с этого вам и нужно начать. На вводном уровне вы узнаете основы сборки базового оборудования с подробными инструкциями по сборке, а также научитесь создавать простые устройства и управлять ими. Два сайта, которые мы рассмотрим как введение в сборку собственной электроники, — это SparkFun и Adafruit .

SparkFun

Компания SparkFun, основанная в 2003 году, призвана помочь вам получить оборудование и ноу-хау, необходимые для создания электроники своими руками. Расположенный в Боулдере, штат Колорадо, их бизнес сосредоточен на продаже всех основных электронных комплектов и инструментов, которые могут потребовать такие начинающие изобретатели, как вы.

Но мы здесь учимся не только оборудованию; и SparkFun не разочаровывает. С их учебными пособиями для начинающих и стартовыми наборами вы узнаете самые основы работы с собственными электронными проектами и их создания.Каждый шаг подробно документируется и сопровождается демонстрационным видео. Это очень полезно в самом начале, когда вы не уверены, что означают некоторые технические термины или что вас просят сделать на конкретном этапе. Вы можете ознакомиться с их вводными сессиями и некоторыми простыми проектами и стартовыми наборами, чтобы проверить свои новые навыки, щелкнув эту ссылку, а затем щелкнув раздел «С чего начать» в правом верхнем углу.

SparkFun также организует семинары и классы, где вы можете собираться вместе с другими авторами и изучать новые навыки, пробуждая новые творческие способности, просматривая проекты, над которыми работали другие, или даже получая шанс продемонстрировать свои собственные изобретения.

Adafruit

Adafruit — отличное место для практических занятий с начинающими проектами. Компания Adafruit, основанная в 2005 году, управляется Лимором Фридом, выдающимся выпускником Массачусетского технологического института, который является одним из ведущих представителей отрасли.

Проекты и электронные наборы Adafruit часто ориентированы на носимые устройства и проекты с эстетическим дизайном. Однако это не означает, что они неинтересны или сложны. Возможно даже наоборот. Вынуждая вас сосредоточиться на том, чтобы сделать вашу технологию одновременно функциональной и мобильной, сохраняя при этом четкий и привлекательный форм-фактор, вы вынуждены тщательно продумывать свои проекты с самого начала.Избегайте подхода «сделай это на ходу», который часто бывает неэффективным и требует много времени.

Хотя Adafruit не дает вам начать прямо на первом этаже, как SparkFun, как только вы ознакомитесь с основами, довольно легко найти на Adafruit проекты и комплекты, соответствующие вашему уровню навыков. Отсутствие видео-руководств также усложняет задачу, поэтому важно хорошо освоить базовые навыки работы с электроникой, прежде чем пытаться создавать эти творения.

Несмотря на возросшую сложность, внимание Adafruit к форм-фактору может предотвратить или избавиться от любых «вредных привычек», которые вы, возможно, приобрели, помогая вам научиться избегать «беспорядочного дизайна», а также помогает вам привыкнуть к тщательному планированию проекта заранее. .Вы можете проверить проекты, которые они представляют, или взглянуть на некоторые из их более простых учебных проектов здесь.

Что может быть более приятным, чем создание нового потрясающего гаджета с вашими только что приобретенными навыками в области электроники своими руками? Конечно же, поделиться ими с остальным миром! Особенно среди единомышленников, которые по-настоящему оценят вашу работу и, возможно, даже более важную, чем повышение эго, предоставят конструктивную критику или полезные предложения, которые могут помочь вам улучшить или изменить ваш новый гаджет или даже сделать вас лучшим строителем!

В этом разделе мы рассмотрим несколько отличных сайтов, на которых конструкторы часто демонстрируют отличные работы, обычно вместе с подробными инструкциями и видео.Эти сайты обмена проектами — отличный способ развить ваше творчество и проверить свежие идеи, если вы когда-нибудь окажетесь в творческой колее.

Hackster

Когда вы овладеете основами и почувствуете, что готовы перейти к более сложным и творческим проектам, Hackster может стать отличным источником вдохновения. В нем представлено большое количество DIY-проектов, в основном ориентированных на создание практичного оборудования. Эти проекты обычно подпадают под домашнюю автоматизацию и освещение, безопасность, технологию отображения, датчики окружающей среды, термостаты и носимые устройства.Большое количество проектов также основано на очень популярных платформах Arduino и Raspberry Pi, с которыми вы, вероятно, уже хорошо знакомы на этом этапе.

Если вы ищете проекты, которые могут реально повлиять на вашу жизнь, это отличный сайт для поиска интересных сборок. Проекты на Hackster различаются по сложности, но предлагают некоторые значимые награды, поскольку они помогают создавать новые решения для вашей повседневной жизни, в отличие от сборок, часто представленных в других местах, которые часто не имеют реальной повседневной полезности.

Instructables

Основанная в 2005 году, Instructables начинала как проект Массачусетского технологического института и быстро превратилась в один из крупнейших центров, где создатели могут делиться своими проектами практически по любой теме. От сушки трав до 3D-печати есть инструкции, охватывающие тысячи проектов. И поскольку он в нашем списке, вы, вероятно, уже догадались, что в нем также есть отличная коллекция проектов DIY-электроники … и вы были бы правы!

Instructables превратился в один из крупнейших центров, где создатели могут делиться своими проектами практически по любой теме.

Неважно, какой у вас уровень квалификации, у вас, вероятно, есть целая жизнь отличных проектов, которые вы можете попробовать здесь. Тем не менее, желательно, чтобы на этом этапе вы были пользователем от среднего до продвинутого, это поможет вам лучше понять проекты и их инструкции, которые часто предполагают определенную степень навыков пользователя и по этой причине не опускаются до детального уровня. . И если вы сделали что-то, чем гордитесь, и у вас есть время, чтобы написать инструкции, обязательно опубликуйте это и помогите сообществу.

Hackaday

Как следует из названия, Hackaday ориентирован на взлом программного обеспечения и, в частности, на разработку и совместное использование пользовательского кода, помогающего реализовать широкий спектр задач и возможностей. Однако это не означает, что они полностью избегают аппаратного обеспечения, только то, что перечисленные здесь проекты, как правило, требуют в среднем больше навыков программирования, чем проекты на других сайтах. У Hackaday есть довольно много интересных сборок, в которых используется оборудование для 3D-печати, обычно предоставляемое через 3D-принтеры Maker. У них также есть обширная коллекция проектов электроники от сборок Arduino до простых роботов, дронов и даже реальных спутников.

Эти сборки обычно предназначены для опытных разработчиков. Тем не менее, для тех, кто интересуется электроникой своими руками, это интересное место, чтобы просмотреть и узнать, чем занимается сообщество производителей. И если вы опытный производитель и обладаете некоторыми разумными навыками программирования, они также проводят регулярные конкурсы, в которых вы можете испытать соблазн принять участие.

Если вы решите поднять создание на более профессиональный уровень, вы Возможно, вам захочется поближе познакомиться с планированием проекта и составлением более сложных сборок с более сложной функциональностью.

Как производитель, вы, естественно, потратили бы время на то, чтобы убедиться, что у вас есть все необходимые детали, прежде чем вы начнете проект. Некоторые из сайтов в нашем списке могут даже помочь вам обнаружить и исправить проблемы с вашей сборкой еще до того, как вы начнете, например, осознание того, что ваша система питания не может соответствовать требуемому чертежу или что вам нужно будет заменить несколько частей из вашего оригинала. дизайн, чтобы получить результаты, на которые вы надеетесь.

В этом разделе мы выделили несколько сайтов и приложений, которые вам следует рассмотреть, если вы ищете больше вдохновения для развития своих навыков в качестве Создателя (хотя, по общему признанию, Hackaday, который мы рассмотрели в предыдущем разделе, вероятно, имеет конкуренция побеждает, когда дело доходит до чистых амбиций проекта).чтобы сделать вашу жизнь в качестве создателя электроники своими руками проще, легче и намного эффективнее. С вашими теперь довольно хорошо развитыми навыками и планировщиком проектов, помогающим вам отслеживать ваши логистические потребности, вы даже можете начать думать о том, чтобы стать профессионалом и предлагать свои сборки на продажу.

Circuits.io

Управляемый ведущей службой трехмерного моделирования Autodesk, Circuits.io, вероятно, уже многим из вас знаком. Это один из самых популярных ресурсов по планированию проектов, обслуживающий самые разные проекты.Лаборатория для разработчиков — одна из изюминок сервиса, позволяющая разработчикам создавать новые проекты с помощью простого интерфейса. И если вам не хочется создавать свои собственные творения, есть множество замечательных проектов от других авторов.

Сайт разделен на три основные категории: центр электроники, узел разметки цепей и узел открытых печатных плат. Как создатель, большинство ваших интересов будет в первом и последнем вариантах, хотя Circuit Scribe интересно проверить, если вы не слышали о нем до сих пор.

К сожалению, 25 августа 2018 года circuitits.io будет отключен.

Maker.io

Maker.io, принадлежащий Digi-key, — еще один видный игрок в области электроники DIY. Maker.io специально нацелен на людей, которые хотят вывести свои продукты на рынок на профессиональном уровне. Этот более ориентированный на отрасль подход четко представлен с самого начала, когда сайт разбит на разделы в зависимости от того, каких этапов вы должны достичь, чтобы успешно передать продукт в руки потребителей, а также для обеспечения необходимой послепродажной поддержки.

Maker.io специально нацелен на людей, которые хотят вывести свои продукты на рынок на профессиональном уровне.

Через Digi-key и дополнительных партнеров Maker.io предоставляет информацию и ресурсы, которые помогут вам разрабатывать, создавать и продавать вашу личную самодельную электронику. Хотя Maker.io и не подходит для коммерческих предприятий, Maker.io и его поставщики услуг предоставляют бесценную систему поддержки, которая помогает начинающим создателям хорошо начать работу.

Circuito.io

Относительно новый игрок на сцене, circuito.io — это сервис, ориентированный на то, чтобы помочь вам разработать и создать свою собственную электронику с помощью мощного и интуитивно понятного приложения для планирования проектов. В отличие от большинства других планировщиков в этом списке, планировщик, разработанный circuito.io, не требует предварительного входа в систему, что позволяет вам легко проверить приложение и даже создать свое первое изобретение без каких-либо задержек. Интерфейс прост в использовании, он позволяет вам на лету соединять устройства ввода и вывода, контроллеры и источники питания, внося дополнения и корректировки по мере разработки и уточнения вашего дизайна.

Tiny Circuits

Судя по названию, без сомнения, Tiny Circuits — это магазин и центр творчества для тех, кто заинтересован в создании изобретений, которые имеют тенденцию к меньшему сегменту шкалы. Tiny Circuits является куратором огромной коллекции крошечных технологий, предлагая широкий выбор продуктов от миниатюрных полнофункциональных аркад до миниатюрных светодиодных световых мечей.

Хотя есть магазин, предлагающий большое количество своих более интересных предложений, вы строитель, а не покупатель! Для тех, кто предпочитает создавать свои собственные технологии, доступны учебные пособия и руководства, а также хорошо укомплектованный раздел дистрибьюторов, где вы можете заказать широкий спектр запчастей, в том числе те, которые не часто имеются в наличии у конкурентов.

Компания Tiny Circuits является куратором огромной коллекции крошечных технологий, предлагая широкий спектр продуктов от миниатюрных полнофункциональных аркад до миниатюрных светодиодных световых мечей.

Quirky

Если у вас есть идея устройства и вы готовы вывести его на рынок, Quirky может помочь вам в этом. Quirky — это место, где создатели и изобретатели могут разрабатывать свои новые продукты, сотрудничать и получать обратную связь от более широкого сообщества Maker, а также выводить свой продукт на рынок либо через бизнес-партнеров Quirky, либо через торговых партнеров или через причудливые себя.

Quirky — это место, где создатели и изобретатели могут разрабатывать свои новые продукты, сотрудничать и получать отзывы от более широкого сообщества Maker

Вы также можете сотрудничать с другими создателями в обмен на долю дохода, которую они получают от продажи своих продукты (которые, как представляется, в большинстве случаев принимают форму роялти за проданную единицу). Посмотрите их минутную презентацию на их веб-сайте, чтобы узнать больше о том, чем они занимаются и как они могут помочь вам строить, сотрудничать и процветать.

Codebender.cc

Codebender, в котором перечислено более 2500 завершенных проектов и около 100 000 зарегистрированных создателей Arduino, является центром, где энтузиасты Arduino могут работать и совместно работать над новыми проектами. Их внимание в первую очередь основано на создании кода и сред выполнения для устройств, работающих на платформе Arduino. «Партия» Codebender — это его расширенный редактор кода, который, как он утверждает, «делает кодирование быстрее и проще», а также предлагает лучшие и более простые возможности для сотрудничества с другими создателями.

Их основное внимание уделяется созданию кода и сред выполнения для устройств, работающих на платформе Arduino.

Редактор Codebender доступен на всех ведущих настольных платформах, а также может работать через ваш браузер. Однако в настоящее время не разработана версия с поддержкой мобильных устройств, хотя создатели Codebender заявили, что они работают над разработкой совместимой версии.

Stackoverflow

Stackoverflow, вероятно, уже знаком многим из вас.Это известный сайт разработки программного обеспечения и устранения неполадок, управляемый сообществом, где пользователи могут публиковать свои вопросы; а с сообществом из более чем 7,2 миллиона пользователей, большинство из которых являются профессиональными программистами, вы, скорее всего, получите хороший ответ. Так что, если у вашего DIY-творения проблемы с программным обеспечением, и вы просто не можете понять, что не так, хорошие люди из Stackoverflow могут быть вашим лучшим выбором.

Arduino.cc

Arduino.cc, как следует из названия, является центром, где энтузиасты Arduino могут делиться своими творениями, а также предлагать новые сборки и исходное оборудование для своих проектов.У них также есть серия руководств и обучающих модулей, которые нацелены на новых разработчиков, а также на конкретные технологии или приложения, которые могут быть полезны даже для продвинутых разработчиков, которые никогда раньше не работали с конкретными аппаратными сборками.

Github

Как и Stackoverflow, Github — еще один популярный веб-сайт, управляемый сообществом, о котором знают даже те, кто не очень интересуется технологиями. Github — это платформа, созданная в первую очередь для разработчиков программного обеспечения, чтобы задавать вопросы, предлагать решения, делиться кодом или совместно работать над проектами.В то время как Github теперь предлагает корпоративные услуги, ориентированные на профессионалов, в центре внимания ваших интересов будет раздел разработки с открытым исходным кодом, где есть здоровое сообщество создателей электроники DIY, которые делятся своими проектами, а также предоставляют отзывы и помощь другим создателям.

Github также предоставляет расширенные решения для управления проектами, хотя, к сожалению, они не бесплатны, в отличие от других служб управления проектами, которые мы рассмотрели в этом разделе, и, следовательно, вряд ли подойдут для небольшого разработчика.

IDE или интегрированные среды разработки — это инструменты или программное обеспечение, которые помогут вам создать код, необходимый для запуска более совершенной самодельной электроники. Стандартная среда IDE обычно состоит из редактора исходного кода, отладчика и различных инструментов, помогающих автоматизировать некоторые базовые функции. Хотя разработка программного обеспечения прошла долгий путь, C и C ++ по-прежнему остаются одними из самых популярных языков, используемых для разработки программного обеспечения сегодня, хотя Python и Java также очень популярны.

EDA означает «Автоматизация проектирования электроники» и выполняет роль, во многом аналогичную IDE, обеспечивая среду для разработки программного обеспечения, а также интегрированного проектирования микросхем на единой платформе и, таким образом, значительно оптимизируя процесс.

Arduino Create
