Современный автомобиль представлен сочетанием большого количества различных систем. Многие связаны с процедурой парковки, устанавливаются для повышения безопасности проводимых маневров. При желании можно изготовить парктроник своими руками. Эта система рассчитана на определение расстояния до ближайших препятствий. Система представлена сочетанием датчиков и других элементов, которые в совокупности обеспечивают наиболее благоприятные условия для маневров в сложных условиях.

Необходимые инструменты и материалы

Для создания парктроника требуются некоторые материалы и инструменты. Машины на продажу часто ставятся с указанием этой опции, которая считается одной из самых полезных. Для проведения работы требуются:

  • Контроллер под названием «Arduino Duemilanove». Это устройство представлено аппаратным вычислителем, который обрабатывает всю поступающую информацию.
  • Ультразвуковые датчики, выступающие в качестве устройства, которое определяет расстояние.
  • Для защиты важных элементов системы применяется пластмассовый корпус или бокс. Он часто размещается в багажном отделении.
  • Для соединения отдельных элементов рекомендуется использовать специальные переходники. Применение метода пайки усложняет процедуру монтажа и демонтажа.
  • Светодиодные источники света. Диод устанавливается на видном месте в салоне автомобиля. Он выступает в качестве сигнала, по которому определяется степень сближения с различными препятствиями. Вместо диода может устанавливать таймер ШИМ-сигнала.
  • Макетная плата.
  • Провода надлежащей длины, которые применяются для соединения всех элементов. Для соединения парковочных датчиков, расположенных в бампере, с контроллером требуется проводка большой протяженности. Укладывается кабель под обшивкой кузова или различными пластиковыми панелями.
  • Источник питания на 9В. В некоторых случаях питание подводится от штатной магнитолы или мультимедийной системы, т. к. они включаются вместе с зажиганием.

Для проведения работы требуются паяльник, нож, щипцы и изоляция. Для снятия бампера и других элементов необходимы отвертки с различными наконечниками и набор ключей.

Схема

Схема самодельного парктроника предусматривает соединение нескольких элементов, которые в совокупности обеспечивают условия для комфортного передвижения в сложных условиях. Особенностями применяемой системы являются нижеприведенные моменты:

  • Специальные ИК-датчики могут определять препятствие на расстоянии до 100 см. На стандартных датчиках указывается дальность работы.
  • При обнаружении препятствия датчик передает сигнал детектору, который активирует таймер ШИМ-сигнала.
  • После срабатывания таймера устройство начинает выдавать сигнал с частотой, по которой определяется степень удаленности от объектов вокруг транспортного средства.

Схема парктроника основана на применении инфракрасного датчика. Делайте систему таким образом, чтобы луч при отражении попадал на фототранзистор.

Рекомендуется проводить размещение от 2 до 8 датчиков.

С увеличением количества элементов повышается эффективность самодельного парктроника.

Сборка

Провести сборку системы можно самостоятельно в домашних условиях. Инструкция выглядит следующим образом:

  • Выбранная плата Arduino приклеивается ко дну ящика при применении специального клея или силикона. После этого проводится подключение питания к контроллеру.
  • Большинство ультразвуковых датчиков, которые есть в продаже, питаются от сети 5 В. Для их подключения прокладывается провод.
  • Выход используемых ультразвуковых датчиков подводится к выводу ШИМ Arduino. Это соединение позволяет передавать импульс в датчик, после чего считывается получаемый результат.
  • Проводится подключение трехцветного диода. Перед непосредственной пайкой нужно уделить внимание тому, какие ноги отвечают за каждый цвет.
  • Следующий шаг заключается в установке программы.

Вместо диодов может устанавливаться элемент, который создает звуковой сигнал. Для этого применяется специальный преобразователь.

Проверка перед установкой

Перед непосредственной установкой системы на автомобиль следует ее протестировать. Рекомендации следующие:

  • Устройство фиксируется на основе.
  • Датчик приближают к различным объектам и проверяют то, каким будет сигнал.
  • Цепь проверяется при помощи мультиметра.

Стоит учитывать, что эффективность системы во многом зависит от правильности расположения датчиков.

Установка

Распространенным вопросом можно назвать то, будет ли мертвая зона при установке парктроника. Во многом это зависит от количества датчиков и правильности последующей регулировки всей системы. Схема расположения системы зависит от особенностей автомобиля. Рекомендации по проведению работы следующие:

  1. Начинать установку парктроника рекомендуется с размещения контроллера. Блок фиксируется в багажном отделении, где для него находится более подходящее место. При движении может возникнуть вибрация, которая нарушит целостность соединений. Фиксация проводится при помощи штатного кронштейна и двустороннего скотча.
  2. Самым сложным этапом является расположение датчиков внутри бампера. При работе применяется насадка подходящего размера, которыми в бампере автомобиля создаются отверстия.

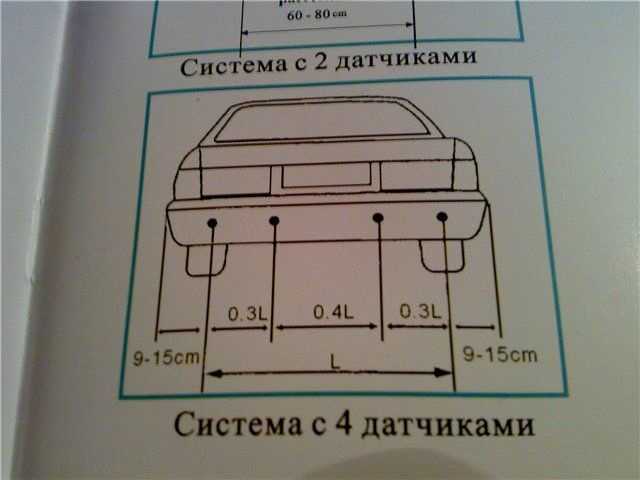

  3. Чтобы провести работу аккуратно, рекомендуется осуществить демонтаж бампера. В зависимости от количества применяемых датчиков проводится разметка внутренней поверхности. Наиболее важным параметром можно назвать высоту расположения сенсоров, оптимальным расстоянием считают 0,5 м. Слишком низкое расположение может привести к тому, что парктроник будет срабатывать даже при сближении автомобиля с бордюрным камнем и другими небольшими объектами на дороге.
  4. После создания требуемых отверстий на их кромку наносится герметик и клеящий состав. Применение подобных материалов обеспечивает надежную фиксацию.
  5. Все провода собираются в один жгут и приклеиваются к поверхности бампера скотчем. Если этого не сделать, то есть вероятность нарушения контакта и пропадания сигнала.

После размещения всех датчиков проводится обратная установка бампера, проводка прокладывается в багажное отделение. Больше всего трудностей возникает с креплением переднего бампера, т. к. провода от датчика должны прокладываться через весь салон.

Перед непосредственным выездом на дороги общего пользования рекомендуется протестировать парктроник. Рекомендации следующие:

  1. Нужно подгонять автомобиль к препятствиям под различным углом. Это позволяет определить вероятность появления слепых зон.
  2. Подогнав транспортное средство к препятствию на расстояние, при котором сработали датчики, нужно остановиться и выйти посмотреть точность срабатывания. Подобную процедуру нужно повторить несколько раз.
  3. Рекомендуется проводить процедуру с большой аккуратностью и при помощи человека, который будет снаружи контролировать степень сближения транспортного средства с препятствием. Это связано с тем, что велика вероятность неправильного срабатывания системы.
  4. При обнаружении проблем следует провести замену используемых датчиков, проверку целостности проводки и провести перепрошивку контроллера.

Установка парктроника в домашних условиях делается не только ради экономии, но и с целью точной регулировки системы. Понимание всех сигналов позволяет исключить вероятность ошибки при маневрировании в тесных и сложных условиях.
