Сегодня будем делать регулятор для дневных ходовых огней автомобиля без использования сложных микросхем. Несмотря на то, что нормальная и индивидуальная работа современных электронных устройств невозможна без каких-либо вспомогательных устройств, ученые на практике доказали, что такое явление все-таки возможно.

Контроллером в электронике называется специальное управляющее оборудование. Микроконтроллером в той же отрасли называют небольшую составляющую контролера, основой которого служит интегральная микросхема.

Если на автомобиль не установлены заводские фары дневных ходовых огней, а использование основных фар взамен непредусмотренным источникам дневного света – это непозволительная роскошь для автовладельца, то в дневные часы по правилам дорожного движения России для выделения автомобиля можно использовать противотуманные огни.

Применять противотуманные фары взамен основным фарам есть смысл только в той ситуации, когда их лампы имеют мощность меньше, чем мощность ламп в стандартных фарах автомобиля. Устанавливать специальные дневные ходовые огни на транспортные средства законодатель пока не обязует каждого автовладельца, тем не менее, уже к следующему 2016 году на каждое транспортное средство нужно будет установить дневные ходовые огни.

Таким образом, установка дневных ходовых огней на автотранспорт будет обязательным условием.

Для того, чтобы правильно и безопасно выполнить монтаж такого оборудования на автомобиль придется прибегнуть к работе профессионального мастера из автомастерской, или же сделать всю работу собственными силами.

От того, какие конструктивные особенности имеет автомобиль, и где было изготовлено монтируемое оборудование (на заводе, или своими силами) напрямую зависит сложность работы. Для тех, кто занимается установкой дневных ходовых огней на автомобиль самостоятельно, нужно знать, что такие работы выполняются в строгом соответствии со всеми НПА РФ, а именно п.1.3.29 прилож. №5 к тех. регламенту безопасности колесных транспортных средств.

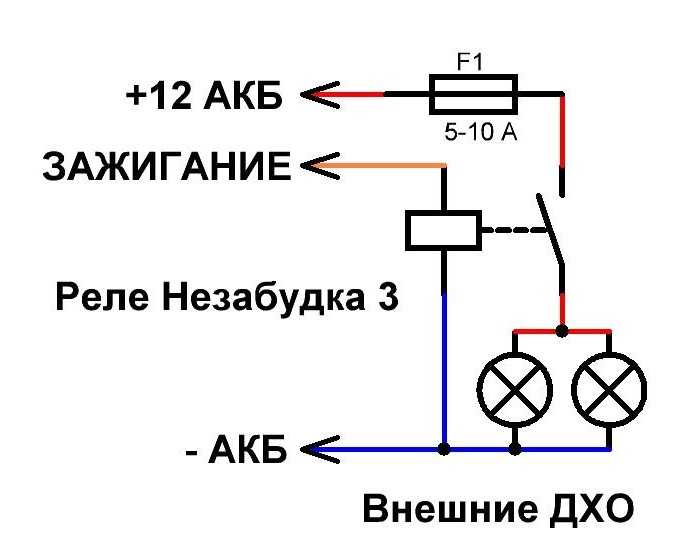

Релейная основа контролера дневных ходовых огней

Основная масса автомобильного транспорта оборудована заводскими противотуманными фарами, но некоторые водители ими вовсе не пользуются из-за того, что такие фары попросту не нужны, потребляют много энергии, или плохо работают. Такие фары и следует преобразовать в ходовые огни. Для этого стандартные лампочки необходимо будет заменить на светодиодные. Данное обстоятельство позволит сэкономить электрическую энергию, а при исчислении электрической мнемосхемы можно будет не учитывать потребляемый ток.

Затем потребуется внести корректировки в штатную схему включения. Для этого, по всей видимости нужно будет снять бампер и панель приборов. Как утверждают мастера, такая работа занимает чуть больше одного часа. Как только доступ к бортовой электропроводке будет разрешен, выполняется коммутирование по схеме:

Крайне важно, чтобы все ходовые огни работали надлежащим образом: при определенном повороте ключа в замке зажигания, которое обеспечивает запуск двигателя, а также когда включается дальний, или ближний свет фар, габаритные огни, или основные фары ходовые огни должны выключаться. Чтобы не забывать выключать дневные ходовые огни, габариты должны быть взаимосвязаны с подсветкой. Такое удобное подключение оценила большая часть водителей.

Как же быть в такой ситуации, когда до проводки в автомобиле вовсе не добраться, или сделать это весьма затруднительно? Без всякого преувеличения, многим автолюбителям такая работа окажется не по плечу!

Выход есть – Atmega8.

Описание устройства Atmega8

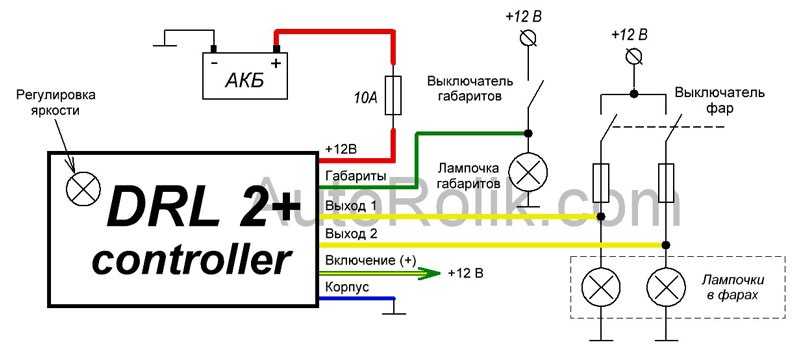

Световое оборудование для дневных ходовых огней и модуль управления есть возможность купить отдельно за разумные деньги. Если на бампере автомобиля уже есть отверстия для установки противотуманных фар, то закрепить новое устройство можно в них, а если таких отверстий нет, тогда их нужно аккуратно вырезать. Светильники крепятся на 4 самореза. Далее переключаемся на работу с контроллером. Используем проверенный восьми битный микроконтроллер от компании Atmel – Atmega8.

С помощью этого оборудования можно применять ряд вспомогательных опций, таких как индексация работы ПЖД, которая отключается во время работы двигателя. Устройство работает по простой схеме: когда двигатель не работает, напряжение на аккумулятор менее 13.5В, а при работающем двигателе – напряжение больше 13.5В и аккумулятор заряжается.

Включение ходовых огней происходит в автоматическом режиме, если подключить 2 провод на аккумулятор и 2 провода на ДХО. Если надлежащим образом установить данное оборудование средней стоимости, то оно будет красиво дополнять общий экстерьер машины.

Управляющий контроллер ДХО может быть собран, и на компараторной основе.

Схема:

Компаратор тут выполнен на основании операционного 2-х канального усилителя (LM358). Такая схема стоит не дорого и не требуется установка стабилизатора напряжения. Устройство направлено на экономию напряжения (на 3-30 В).

Для того, чтобы правильно настроить контроллер необходимо триммером установить нужный порог, при котором будет происходить срабатывание схемы, во время работы генератора (более 13.5В). Сборка простая.

Архив к статье.

Автор; Вячеслав Никитин

Контроллеры ДХО в категории «Авто — мото»

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103 DB

Доставка по Украине

440.75 грн

220.37 грн

Купить

DomeBuys

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103 HS

Доставка по Украине

456.30 грн

228.15 грн

Купить

Hot Shopping

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103 PD

Доставка по Украине

452.41 грн

226.20 грн

Купить

Paid

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103

На складе в г. Ровно

Доставка по Украине

155 грн

Купить

KRONS интернет- магазин

DRL Контроллер ДХО дневных ходовых огней LED 12В

На складе в г. Днепр

Доставка по Украине

239 грн

229 грн

Купить

Интернет-магазин PARNAS

Гибкие дневные ходовые огни DRL ДХО 12v 60см NEW Белый + желтый с функцией бегущего поворота с контроллером

На складе в г. Львов

Доставка по Украине

468 грн/пара

Купить

LUXOR AUTO

Блок управления контроллер дневными ходовыми огнями ДХО, реле LED DRL

На складе

Доставка по Украине

220 грн

Купить

Вініл-Аксессуар

DRL Контроллер ДХО дневных ходовых огней LED 12В

На складе в г. Днепр

Доставка по Украине

239 грн

229 грн

Купить

Интернет-магазин Quick Buy

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103

Заканчивается

Доставка по Украине

по 190 грн

от 4 продавцов

225 грн

190 грн

Купить

MegaMag

Блок реле BSmart контроллер LED ДХО (DRL) поворот стробоскоп для светлодиодных ламп

Доставка из г. Львов

390 грн

Купить

Smart Power Ukraine

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103

На складе в г. Ровно

Доставка по Украине

по 155 грн

от 11 продавцов

155 грн

Купить

PROMRV

Гибкие дневные ходовые огни DRL ДХО 12v 45см NEW Белый + желтый с функцией бегущего поворота с контроллером

На складе в г. Львов

Доставка по Украине

405 грн/пара

Купить

LUXOR AUTO

Контроллер Дневных Ходовых Огней Дхо Drl 12В Мини Sk-Cd0103

На складе в г. Ровно

Доставка по Украине

по 155 грн

от 3 продавцов

155 грн

Купить

Techland

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103

На складе

Доставка по Украине

155 — 340 грн

от 10 продавцов

340 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103

На складе

Доставка по Украине

222 — 282 грн

от 9 продавцов

476 грн

238 грн

Купить

GoodStore | Подарки, Товары для дома и работы

Смотрите также

Контроллер ДХО (дневных ходовых огней) для автоматического включения и выключения ДХО при запуске двигателя

На складе в г. Днепр

Доставка по Украине

330 грн

Купить

LEDavto

Контроллер ДХО DRL 12В 2 А мини SK-CD0103 SUNKIA

На складе в г. Ровно

Доставка по Украине

180 грн

Купить

Double-Shop

Блок реле подключения контроллер LED ДХО (DRL) для светлодидных ламп

Доставка по Украине

185 грн

Купить

Smart Power Ukraine

Блок управления ДХО или габаритами с эффектом стробоскоп 2 выхода Стробоскоп контроллер для Led трехрежимный

Доставка по Украине

258 грн

Купить

Интернет-магазин «Flash Led»

Контроллер ДХО DOP-DRL0013 (дневные ходовые огни) 12В

Доставка из г. Полтава

618.20 грн

Купить

Интернет-магазин «Налетай»

Контроллер ДХО DOP-DRL0013 (дневные ходовые огни) 12В

Доставка по Украине

618.20 грн

Купить

МегаШара — Интернет-магазин

Контроллер SK-CD0103 Dim Version блок управления автомобильными ДХО

Доставка по Украине

145 грн

Купить

Альтерсвет

Контроллер SK-CD0105 ON/OFF блок управления автомобильными ДХО

Доставка по Украине

145 грн

Купить

Альтерсвет

Блок управления контроллер дневными ходовыми огнями ДХО, реле LED DRL

Доставка по Украине

730 грн

Купить

zabavka SHOP

Контролер ДХО DOP-DRL0013 (денні ходові вогні) 12В

Доставка по Украине

618. 20 грн

Купить

РезиStore

Гибкие дневные ходовые огни с бегущим поворотом ДХО LED DRL 2шт по 60см (скрытый контроллер)

Доставка по Украине

277 грн

Купить

ПРИКУПИ

Гибкие дневные ходовые огни КРАСНЫЕ с бегущим поворотом ДХО LED DRL 2шт по 60см (скрытый контроллер)

Доставка по Украине

338 грн

Купить

ПРИКУПИ

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103

Доставка по Украине

205 грн

Купить

Интернет-магазин «Дрібниці»

Контроллер дневных ходовых огней ДХО DRL 12В мини SK-CD0103

Доставка по Украине

240 грн

180 грн

Купить

T2TV.com.ua | Онлайн Гипермаркет

Дневные ходовые огни (ДХО) Toyota Landcruiser

Моя машина Toyota Landcruiser LC4 2005 года выпуска с дизельным двигателем, и она мне очень нравится. Идея добавить к нему дневные ходовые огни пришла мне в голову, но я никак не мог найти подходящих именно для моей модели Land Cruiser. Так что я решил построить свои собственные ДХО.

Большинство неоригинальных ДХО спроектированы таким образом, чтобы помещаться между решеткой радиатора или спойлером. На моем LC4 номерной знак блокирует эту возможность, и есть очень мало других мест, которые я мог разобрать — кроме тех замечательных зазоров у передних противотуманных фар!

Непосредственно рядом с любой из передних противотуманных фар на моей модели Land Cruiser есть углубление. В задней части этого углубления находится съемная пластиковая накладка. Это очень удобное место для установки ДХО, но опять же, большинство ДХО имеют неправильный размер и форму, поэтому я выбрал отдельные светодиоды Eagle-Eye . Это небольшие отдельные светильники, которые, несмотря на то, что они очень яркие, потребляют всего от 3 до 5 Вт энергии.

Ниже на изображении показано расположение углубления и двух пластиковых пластин, снятых с автомобиля. Вы увидите на изображении, что я уже просверлил несколько отверстий в каждой пластине для установки светодиодов — простой процесс, требующий немного времени и внимания. Вы также должны быть в состоянии разглядеть один из светодиодов.

Используемые здесь светодиоды назывались Eagle Eye LED, и мой был куплен на eBay. Я купил 12 примерно за 30 фунтов стерлингов. Они поставляются с резьбой и снабжены гайкой M10.

Просверлите отверстие диаметром 10 мм, проткните светодиод и затяните гайку. Готово. Лично я добавил вторую гайку к каждой резьбе (места достаточно), чтобы зафиксировать гайку на гайке (предотвратив ослабление фар при вибрации и движении). Количество светодиодов, которые вы можете использовать, зависит от вашего личного выбора. Мне понравился узор L-образной формы, который вы можете видеть на изображении, хотя для тех, кто придерживается минимализма, подойдет один источник света — выбор количества и дизайна остается за вами.

Я неплохо разбираюсь в электрике. Если вы понятия не имеете, я бы порекомендовал обратиться за помощью к тому, кто обладает необходимыми знаниями и навыками. Автомобильная электрика может убить так же легко, как и бытовая!

Для тех, кто в курсе, я просто обрезал все провода на светодиодах до более подходящей длины, затем соединил все положительные и отрицательные стороны вместе, таким образом, в моем случае соединив шесть светодиодов параллельно на каждой опорной пластине. Затем я использовал паяльник, чтобы соединить все провода вместе с припоем, а затем наложил хорошее, плотное соединение изоляционной ленты.

Юридические требования ДХО Великобритании

В Великобритании дневные ходовые огни должны выключаться или приглушаться при включении габаритных огней или фар. Почему? Очень просто… эти огни очень яркие и должны выделяться в яркий солнечный день. Как только солнце садится, эти огни быстро становятся слишком яркими и могут легко ослепить других участников дорожного движения — опасность и нарушение. Для этого вам нужен контроллер.

Контроллеры ДХО

Вы можете легко купить контроллеры ДХО на Amazon, eBay и т. д. Они не очень дорогие, и все электрические работы выполняются за вас. Однако функциональность этих контроллеров различается, как и надежность.

Лично я, собираясь установить дневные ходовые огни на свой Land Cruiser, хотел, чтобы они работали и в вечернее, и в дневное время, а это означало, что нужно придумать способ их затемнения. Опять же, для тех, кто немного разбирается в электрике, это не очень сложно — я просто использовал специальный диммер PWM и несколько реле.

Моя схема контроллера светодиодного ДХО

Я был достаточно рад соединить несколько компонентов вместе, но я не чувствовал уверенности в создании собственной схемы ШИМ-диммера, поэтому для меня имело смысл купить готовую готовую схему. Следовательно, весь этот дизайн далеко не сложен, но все, что мне было нужно, это просто, и он отлично работает. Итак, вот схема, которую я разработал.

Как уже говорилось, ШИМ был куплен на eBay. PWM расшифровывается как широтно-импульсная модуляция, и это предпочтительный метод затемнения светодиодов. Вы можете попробовать использовать резисторы, но хотя это хорошо работает с обычными лампочками, это имеет странный эффект для светодиодов. Например, в моей установке, несмотря на то, что мои светодиоды были подключены параллельно, когда я ввел резисторы, все светодиоды, кроме одного, были затемнены . .. странно, но, несомненно, что-то сверхъестественное и техническое, что находится за пределами моего разумения. К счастью, подходящий 12-вольтовый PWM-диммер стоил около 5 фунтов стерлингов на eBay на момент написания этой статьи в 2013 году (я добавил изображение). Они намного меньше, чем кажется на изображении, и я сделал свой еще меньше, вынув его из пластикового корпуса.

Тем, кто разбирается в таких вещах, диаграмма, вероятно, скажет все. Если принципиальная схема вас сбивает с толку, вряд ли какое-либо объяснение, которое я предлагаю, прояснит ситуацию, но я постараюсь…

4-контактное реле активируется, когда источник зажигания (A) включается как ключ зажигания включен. Это, в свою очередь, позволяет питанию с предохранителем (B) проходить через реле. Я предпочитаю эту установку. Многие блоки управления послепродажного обслуживания, которые я видел в продаже, использовали только источник зажигания в качестве источника питания, что, на мой взгляд, является плохой практикой, поскольку вы можете легко перегрузить то, что, честно говоря, не следует. Использование реле в качестве начального переключателя, что является именно тем, что производитель транспортного средства будет делать во всей электрике вашего автомобиля, является более безопасным и разумным подходом. Если что-то пойдет не так, вы перегорите только предохранитель, питающий ваши ДХО, а не что-то более важное.

Поскольку ШИМ-диммер имеет как положительный, так и отрицательный выход, я использовал два 5-контактных реле, одно из которых работает с положительным питанием, а другое — с отрицательным.

В нормальных условиях дневного света полная положительная мощность поступает от предохранителя (B), через положительное реле и непосредственно на ДХО. Полная отрицательная мощность также подается через отрицательное реле с питанием от шасси (земля/минус). В результате получается полная мощность ДХО — красивые яркие огни!

Когда габаритные огни включены (F), положительный поток активирует как положительное, так и отрицательное 5-контактное реле и перенаправляет питание через схему диммера. Диммер имеет потенциометр, который изменяет уровень яркости. Я выключил свой почти полностью, и это, в свою очередь, уменьшило выходное напряжение и, как следствие, затемнило светодиоды.

Несомненно, есть много лучших способов выполнить эту задачу, но этот отлично сработал для меня. Я купил оба 5-контактных реле менее чем за 5 фунтов стерлингов на eBay, а за пару фунтов купил 4-контактное реле. Как уже упоминалось, диммер стоил чуть менее 5 фунтов стерлингов, а встроенная линия питания с предохранителями — 1 фунт стерлингов. У меня уже было много проводов, и вся эта куча, когда она была собрана, красиво уместилась в маленькую пластиковую коробку. Таким образом, мой блок управления весил около двенадцати фунтов, но, что важно, он делает ТОЧНО то, что я хочу, и если он пойдет не так, я надеюсь, что смогу выяснить, где и почему.

Заключение

Всего за 42 фунта стерлингов (светодиод плюс контроллер) я получил внешний вид, которым я очень доволен, хотя это личный выбор, и у других может быть другое мнение.
