Как своими руками сделать сход развал: Развал-схождение своими руками (инструкция + видео и фото)

Содержание

Как самому сделать развал-схождение колёс

Содержание:

  • Что представляет собой развал схождение?
  • Признаки нарушенного развала
  • Когда стоит выполнить процедуру регулировки?
  • Автомастерская или собственный опыт?
  • Как произвести регулировку — подробная инструкция
  • Заключение

Регулировка развала схождения своими руками возможна даже при использовании подручных предметов. Однако неправильно проведенная процедура часто приводит к быстрому изнашиванию шин, либо отклонению авто в сторону при движении по прямолинейной траектории. Рассмотрим, что представляет собой процесс регулировки, и с какими сложностями может столкнуться водитель при самостоятельном ремонте.

Что представляет собой развал схождение?

Развал — это угол, образованный вертикалью и плоскостью колес. С помощью него возникает тесный контакт между шинами и дорожным покрытием. Грамотно выставленные углы и схождение колес гарантируют полноценную работу подвески. Если они в один момент начнут отклоняться от нормальных показателей, то это повлечет за собой разные проблемы. К примеру, управляемость автомобиля станет хуже, возрастет нагрузка на шрусы или сайлентблоки.

Каждый водитель должен регулярно производить измерение развала и углов схода. Но поскольку подобные операции в автомастерской стоят немалых денег, водители ищут способы сэкономить. Они проводят работу самостоятельно в своем гараже. Прежде чем приступить к регулировке развал схождение своими руками, необходимо изучить признаки нарушений, а также инструкцию по правильной работе.

Признаки нарушенного развала

Производители отечественных автомобилей советуют проводить регулировку каждые 10-15 тысяч пробега. Что касается иномарок, то здесь показатели немного выше — каждые 30 тысяч.

Многие автолюбители не согласны с подобной формулировкой. Очевидно, что молодые люди на «Peugeot» или «Hyundai», разъезжая целыми днями по городу, попадают в ямы и собирают все кочки. Если сравнить их езду с ездой дедушки на ВАЗе, то становится понятно, что регулировка нужна всем, независимо от марки авто и ее состояния.

Распознать неполадки можно по следующим признакам:

 во время движений по «прямой» водитель чувствует, что машина отклоняется в сторону;

 руль перестал поворачиваться после совершения поворота;

 шины издают странные звуки;

 покрышки изнашиваются слишком быстро и делают это неравномерно;

 расход топлива увеличился;

 руль становится «тугим», управление транспортом усложняется.

При обнаружении хотя бы одного «симптома», нужно срочно прибегнуть к ремонту. Некоторые водители утверждают, что шины могут неравномерно изнашиваться из-за низкого давления внутри них. Именно поэтому сначала нужно исключить эту причину, а затем обратить внимание на другие признаки.

Когда стоит выполнить регулировку?

Процедуру регулировки стоит проходить каждый год, желательно во время сезонной замены покрышек. В течение года автомобиль регулярно попадает в дорожные выбоины, наезжает на бордюры, а значит ходовая расшатывается и углы начинают изменяться.

Помимо плановой регулировки, процедура может проводиться внепланово. Чаще всего это происходит в следующих случаях:

 После попадания человека в аварию, в результате которой произошел сильный удар, повредивший элементы подвески.

 После долгого путешествия и вынужденной езды по бездорожью.

 После изменения клиренса авто.

Регулировка, произведенная вовремя, убережет водителя от затрат на ремонт автомобиля и новые шины. Во времена Советского Союза люди не пользовались компьютерами. В работе с машиной они использовали лишь гаечный ключ и штангенциркуль. Разберемся, как отрегулировать развал схождение своими руками таким же способом.

Автомастерская или собственный опыт?

Многие водители не знают, стоит ли обращаться к мастерам, если можно сделать регулировку самостоятельно. Специалисты отвечают, что собственноручно провести процедуру можно, если человек водит автомобиль марки ВАЗ, Москвич, Жигули, либо старенькую иномарку.

Новые и современные авто подвергать подобным процедурам не стоит. Лучше доверить это опытным мастерам. СТО всегда сделает все быстро и качественно, но у сервиса если несколько недостатков:

 Хорошее и современное оборудование не гарантирует того, что на нем будет работать квалифицированный специалист. Не станет ли автомобиль хуже ездить после таких вмешательств?

После любых манипуляций с ходовой, рулевым управлением, необходимо проводить контрольные замеры РСК. Возможно, потребуют еще дополнительные регулировки.

 Хорошей мастерской в городе может не оказаться, особенно, если водитель проживает в маленьком населенном пункте.

Список причин не обращаться в СТО можно продолжать и дальше. Именно поэтому водителю стоит задумываться перед тем, как отдавать деньги неизвестному мастеру.

Как произвести регулировку — подробная инструкция

Прежде чем начать работу и приступить к регулировке развала схождение колес своими руками, водителю стоит провести диагностику ходовой. Если присутствуют неполадки, то делать дальнейший ремонт не имеет смысла. Подвеска в совокупности с элементами рулевого управления должны работать идеально. В противном случае регулировка будет пустой тратой времени. Водителю все равно придется устранять неисправности.

Установка развала

Под понятием «развал» подразумевается разница между расстояниями от условных точек. Когда нижняя часть колеса по отношению к верхней — выпуклая, то развал считается отрицательным, и наоборот. Чтобы правильно отрегулировать его, необходимо придерживаться правил:

 диски колес — ровные;

 оптимальное давление в шинах;

 узлы и шарниры, присутствующие в системе подвески, работают исправно;

 руль обладает свободным ходом.

Процедуру проводят в гараже, в котором есть смотровая яма. Также понадобятся различные инструменты, включающие в себя ключи, штангенциркуль, белый мел, телескопическую линейку и нить с плоским отвесом.

Приступаем к работе, ориентируясь на инструкцию:

 Автомобиль ставят на ровную площадку над ямой или на эстакаде. Выставить колеса ровно можно «на глаз».

 С помощью мела ставят метки на шинах в верхних и нижних боковых областях.

 Шнурок с отвесом прикрепляют к крылу. Он должна свисать параллельно диску.

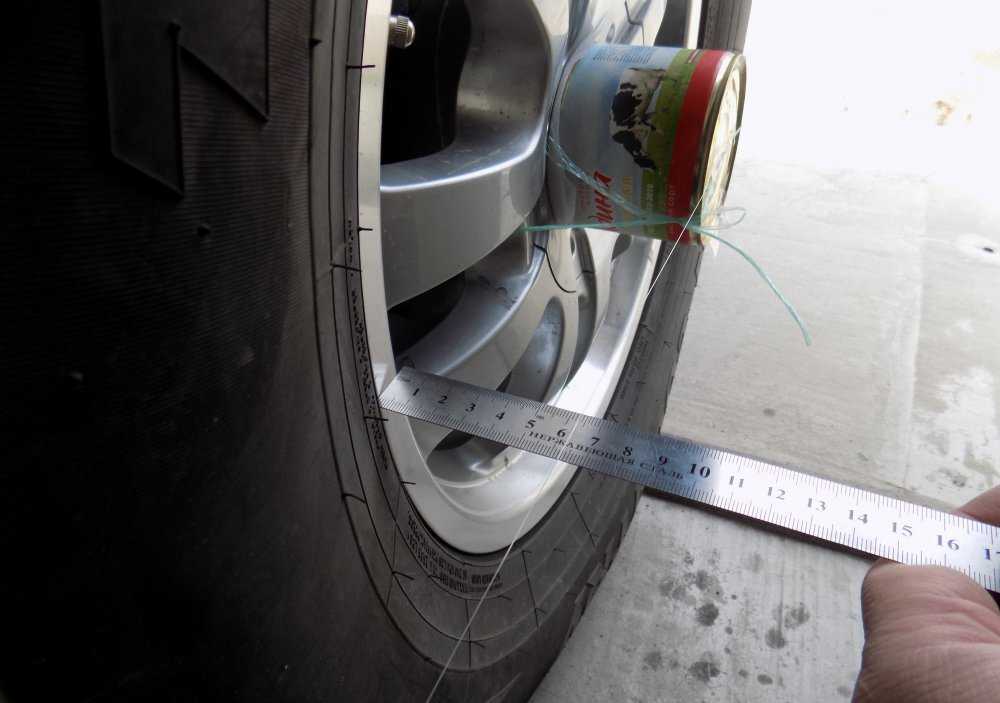

 При помощи штангенциркуля нужно измерить расстояние от веревки до нижней части диска колеса. Чтобы убедиться в правильности собственных измерений, нужно прокрутить колесо и еще раз сделать замеры.

 Колесо прокручивают еще раз и снова проделывают замеры. Полученные данные сравнивают, в них не должно быть больших расхождений. Если это не так, значит, с ходовой есть проблемы и регулировка здесь не поможет.

 Угол развала для каждой марки авто свой. Этот показатель прописывается производителем.

 Убедившись в верности замеров, водитель должен снять колеса вместе с болтами крепления кронштейна стойки амортизатора к поворотному кулаку. Иногда болты закисают, поэтому их зачищают и смачивают жидкостью WD.

 После этого нужно подвигать кулак и выставить углы, ориентируясь на проведенные замеры. Болты и колеса ставят на место и заново замеряют параметры.

У транспортных средств с задним приводом могут наблюдаться погрешности. Норма углов развала колес у таких автомобилей составляет +1…+3 мм. У переднеприводных автомобилей этот показатель равняет -1…+1 мм.

Закончив работу, водителю стоит еще раз проверить затяжку болтов. Если неисправностей нет, то можно провести проверку выравнивания машины на дороге.

Не стоит забывать, что во время ремонта нужно делать замеры как минимум 3 раза. Если автолюбитель сделал все правильно, то его машина перестанет «уходить» в сторону, а шины не будут изнашиваться слишком быстро.

Работу придется провести заново, если автомобиль по-прежнему «уходит» с прямой траектории.

Установка углов схождения

Под понятием «схождение» подразумевается угол между направлением движения авто и поверхностью.  Регулировке подлежат как задние, так и передние колеса. Главной целью процедуры является снизить стирание шин.

Настройки схождения происходят аналогичным образом, что их регулировка развала. Однако сначала нужно провести подготовительные процедуры, смочив область под колесами мыльной водой. Можно также применить скользящие опоры. Это важно, поскольку во время операции второе колесо должно быть в неподвижном состоянии.

После этого авто устанавливают на исходную позицию, чтобы положение колес было прямым. Руль также стоит зафиксировать длинной рейкой, пристегнув ее стяжками.

Алгоритм регулировки проходит следующим образом:

 С внутренней стороны колеса рисуют отметины мелом.

 После этого нужно закрепить телескопическую линейку так, чтобы она не задевала узлов подвески. Двумя концами ее прикладывают к меткам. Нужно совместить указатель с нулем и зафиксировать его.

 Автомобиль откатывают слегка вперед, при этом линейка отходит назад. Шкала инструмента укажет разницу расстояния. Нормальным считается расхождение в 1 мм. Если данный показатель выше, то потребуется корректировка.

Корректирование производится регулированием длины рулевых тяг. Если значения уменьшились, то тяги нужно укоротить. Если, наоборот, разница увеличилась, то длину тяги также увеличивают. Данный способ отлично подходит для владельцев отечественных авто.

Заключение

Благодаря материалу из этой статьи, водители смогли узнать, как сделать развал схождение своими руками. Проведенная регулировка сход развала поможет сэкономить средства. Кроме того, работа не требует от человека глубоких технических знаний и умений.

В автомастерских за данную услугу запрашивают круглую денежную сумму. Опытному мастеру понадобится не более 20 минут, чтобы выполнить процедуру. Но если человек считает, что справится сам, то ему стоит попробовать.

Выбрать инструктора:

  • Автоинструктор Марина
  • Автоинструктор Светлана
  • Автоинструктор Юлия
  • Автоинструктор Анатолий
  • Автоинструктор Лариса
  • Автоинструктор Алексей
  • Автоинструктор Юрий
  • Автоинструктор Дмитрий
  • Автоинструктор Дмитрий
  • Автоинструктор Оксана
Отзывы:

    Все отзывы

    Стенд развал-схождения – реально ли собрать своими руками? + видео » АвтоНоватор

    Для безопасного передвижения на дорогах необходимо следить за углами установки колес транспортного средства, а сделать это можно, только имея стенд развал-схождения, своими руками вы сможете собрать собственный, если прочитаете предложенную статью.

    Почему важно следить за показателями развала и схождения?

    Развалом называется угол между плоскостью, в которой вращается колесо, и вертикалью. В случае, когда колеса имеют наклон верхней стороной внутрь, данный параметр является отрицательным, и наоборот, когда верхняя часть колеса имеет наклон наружу – положительным. Главной задачей правильно выставленного наклона является снижение нагрузки на рулевое колесо, особенно при передвижении по неровному дорожному покрытию. Также благодаря ему обеспечивается максимальный контакт резины с дорогой. А значит повышается устойчивость автомобиля, его управляемость, и снижается интенсивность износа покрышек.

    Схождение – это угол, образующийся между плоскостью, в которой вращается колесо, и направлением движения. В его функции входит компенсировать «увод», который возникает в случае отрицательного развала, что в значительной степени снижает износ резины. Если же параметры развала и схождения сильно нарушены, то эксплуатировать такое транспортное средство весьма небезопасно.  Оба эти угла связаны между собой, поэтому их регулировка возможна только лишь в паре. Конечно, отрегулировать развал-схождение могут практически на любом СТО, но не всегда хочется обращаться за платной помощью. Поэтому попробуем собрать собственное приспособление.

    Устанавливаем развал-схождение простым способом

    Настроить правильно углы развала и схождения довольно просто даже самостоятельно. Для этого необходима всего лишь ровная площадка (конечно, лучше всего, если на ней будет предусмотрена еще и смотровая яма, но данное требование не обязательно) и набор, состоящий из гаечных ключей, отвеса, мела и телескопической линейки. Далее, при наличии всего необходимого инструмента, можно приступить непосредственно к работе.

    Оба угла можно настроить даже в дороге, имея лишь отвес и телескопическую линейку. В первую очередь настраивается угол развала.

    Делается это следующим образом, передние колеса транспортного средства выставляются ровно, после чего на них рисуются метки с внешней стороны покрышки (снизу и сверху). Приложив шнур отвеса к кузову, замеряем расстояние от него до обода. Дабы потом не запутаться, лучше фиксировать все полученные данные. Затем, прокатив своего железного коня таким образом, чтобы его колеса совершили поворот на девяносто, а потом на сто восемьдесят градусов, осуществляем все вышеописанные действия в точно такой же последовательности.

    Если полученные значения совпадать не будут, тогда можно быть уверенным в том, что нарушен именно развал. Чтобы исправить ситуацию, нужно демонтировать колесо, далее нужно открутить ключом на 19 крепежные болты, посредством которых стойка фиксируется к кулаку. Теперь можно свободно настраивать угол развала, сдвигая поворотный кулак. При этом учтите, что для переднеприводных автомобилей его значение должно составлять -1/+1 мм, а для машин с задним приводом – погрешность до 3 мм.

    Приступаем к регулировке угла схождения, в принципе данная процедура не сильно отличается от вышеописанной. Точно также рисуются мелом метки, а затем, приставив к ним телескопическую линейку в положении соответствующем «0», прокатываем автомобиль по направлению вперед, при этом линейка должна уйти назад. Самое главное в этом деле, чтобы ни сразу, ни потом она не касалась элементов кузова и подвески. Теперь необходимо оценить ситуацию: если расстояние уменьшилось, тогда рулевые тяги следует укоротить (именно их длина отвечает за величину этого угла), а если же наоборот – увеличилось, то, соответственно, удлинить.

    Стенд развал-схождения своими руками – реально ли это?

    Казалось бы, кто в век высоких технологий будет мучиться с линейкой и отвесом в гараже, когда наверняка есть что-то более технологичное, но доступное. Есть талантливые инженеры, которые стараются для себя любимого и своего авто, многие из них разработали собственные проекты стендов, которые вполне можно собрать дома.

    Правда, даже при подробнейшем описании и предоставлении чертежа не многие готовы повторить их достижение.

    Общий принцип сборки собственного стенда заключается в наличии приемника сигнала, по которому вы будете видеть, что углы не настроены, и источника этого сигнала, который будет полностью передавать положение колеса, а значит, он должен быть закреплен на колесе. Самым, на наш взгляд, удачным вариантом является система с зеркалом, которое крепится на колесо, и лазерной рулеткой, которая встроена в экран со специальной разметкой. Правда, одна только юстировка и монтаж, казалось бы, несложного оборудования, должны проводиться с расчетом множества формул… Не каждому это по силам.

    Кратко суть действия данной схемы мы изложим, может быть, у вас появится мысль, как воплотить ее более простым способом. Для колеса делается крепление для зеркал, которое представляет собой четырехточечную клешню, закрепляемую на колесном диске. На креплении посередине вешается относительно большое зеркало, строго перпендикулярно земле. Напротив этого приспособления, закрепленного на колесном диске, устанавливается экран с перпендикулярными линиями, одна из них – развал, другая – схождение. На перекрестье делается отверстие, из него светит лазерная рулетка параллельно земле, попадая лучом прямо в зеркало.

    При должном расположении этих элементов системы, их юстировки, а также идеально ровной поверхности, работать такой стенд будет примерно так. Вы устанавливаете зеркало на колесо напротив экрана, включаете лазер. Луч устремляется в зеркало и отражается на экране. Если пятно попадает в центр креста, то развал-схождение в полном порядке, если же оно смещено, то регулируете углы и запускаете данную систему заново. Понятно, что добиться точной работы всего этого довольно трудно, поэтому подумайте, может, лучше раз в год заехать на СТО, а уж где-то в дороге, если вдруг случилось неосторожное попадание в яму, например, можно сделать быструю регулировку вручную.
