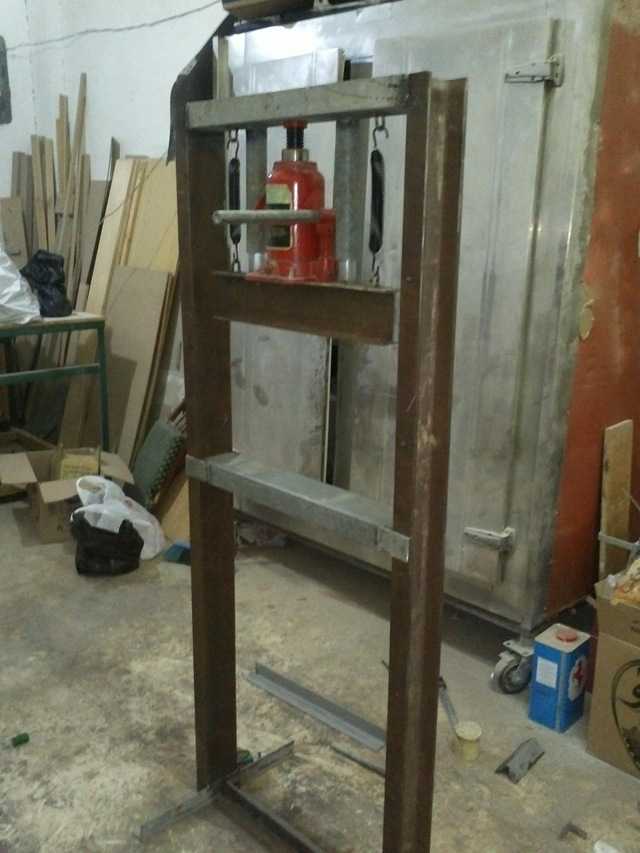

Пресс гидравлический 100 самодел

Пресс гидравлический 100 самодел

Пресс гидравлический 100 самодел

Самодельный Гидропресс из домкрата

Пресс гидравлический 100 самодел

Самодельный Гидропресс из домкрата

Пресс гидравлический 100 самодел

Самодельный Гидропресс из домкрата

Пресс гидравлический 100 самодел

Гидравлический пресс для напрессовки винта

Пресс гидравлический 100 самодел

Пресс гидравлический 100 самодел

Пресс гидравлический 100 самодел

Пресс гидравлический из швеллера

Пресс домкратный гидравлический

Пресс домкратный гидравлический

Пресс гидравлический для выпрессовки подшипников

Пресс из гидравлического домкрата 5т

Пресс гидравлический настольный из домкрата

Пресс из домкрата 50 тонн

Гидравлический выпресовыватель подшипников

Пресс гидравлический для выпрессовки подшипников

Гидравлический пресс своими руками из домкрата 30т

Пресс из гидравлического домкрата и швеллера

Пресс из гидравлического домкрата доктор Дью

Пресс домкратный гидравлический

Пресс для выпрессовывания подшипников

Пресс гидравлический hm325b

Ручной пресс из швеллера

Пресс домкратный гидравлический

Настольный пресс из домкрата

Пресс гидравлический и профтрубы

Пресс домкратный гидравлический

Настольный пресс из домкрата

Дровокол из гидравлического пресса

Пресс гидравлический 2000тс чертеж

Пресс гидравлический станина

Пресс домкратный гидравлический

Пресс гидравлический с домкратом

Гидравлический пресс из домкрата доктор юью

Пресс гидравлический 100 самодел

Пресс для гаража из гидравлического домкрата чертеж

Пресс гидравлический 100 самодел

Пресс эксцентриковый eep5

Домкратный гидравлический пресс Sok, 20 л

Маленький пресс для гаража

Станина для пресса из домкрата

Пресс из домкрата для подшипников

Съемник подшипников гидравлический самодельный

Пресс гидравлический 2000тс чертеж

Самодельный гидравлический домкрат

Atis zx0901c-1

Самодельный Гидропресс из домкрата

Пресс гидравлический 20т самодельный

Пресс домкратный гидравлический

Гидравлический пресс для гаража

Гидравлический пресс из домкрата 2т

Пневмопресс PMW72. 4

Пресс в гараж из домкрата

Пресс для запрессовки и выпрессовки подшипников

Мини пресс из домкрата

Станок для выпрессовки подшипников

Пресс гидравлический из профильной трубы

Гидравлический пресс из 20 швеллера

Гидропресс для гаража из домкрата

Станок для запрессовки сайлентблоков

Прессы из домкрата

Мини пресс своими руками

Пресс домкратный гидравлический

Пресс домкратный гидравлический

Пресс гаражный гидравлический 30т чертежи

Самодельный гидравлический пресс для гаража

Пресс в гараж из домкрата

как сделать, чертежи и технология сборки

Некоторые мужчины много времени проводят в личных домашних мастерских, обрабатывая детали прессованием. Для этого можно использовать приобретенный гидравлический пресс или сделанный своими руками. Прежде чем самостоятельно его сделать, надо ознакомиться с особенностями этого устройства и нюансами его изготовления.

Содержание

• 1 Принцип функционирования и конструктивные особенности
• 2 Что понадобится для создания пресса своими руками
  • 2.1 Материалы
  • 2.2 Инструменты
• 3 Конструкция и построение вакуумного пресса
• 4 Расчет размеров и изготовление механического
• 5 Чертежи и технология сборки гидропресса
• 6 Схема и разработка с электрическим приводом
• 7 Классическая конструкция из домкрата
• 8 Особенности создания мини-пресса
• 9 Заключение

Принцип функционирования и конструктивные особенности

Гидравлическим прессом называют специальное оборудование для домашнего гаража, которое применяется для обработки заготовок или других деталей высоким давлением. Часто его применяют работники автосервиса при починке автомобилей. Прессом могут пользоваться, чтобы из отходов изготовить брикеты или согнуть металлические предметы.

Профессиональный автомобильный пресс стоит недешево, и поэтому некоторые пытаются изготовить его самостоятельно. Однако перед этим лучше ознакомиться с особенностями его конструкции и основными функциональными принципами.

В состав конструкции входят две основные камеры, которые выполнены в виде цилиндров. В меньшей из них происходит увеличение давления за счет перекачивания масла во второй, увеличенный цилиндр. Между цилиндрическими камерами жидкость перекачивается при помощи трубовидного канала, соединяющего камеры. Когда масло попадает во второй цилиндр, возрастает давление на поршень, отвечающий за работу пресса. Также устройство оснащено специальными опорами, в которые помещается обрабатываемое изделие.

Что понадобится для создания пресса своими руками

Перед тем как своими руками сделать прессующее устройство, придется определиться с необходимыми инструментами и материалами.

Материалы

Для создания прессовой конструкции приобретают следующие материалы:

• Швеллер. Специалисты советуют покупать изделия высотой около 14 см и шириной 6 см.
• Трубы. Для создания пресса используются трубки размером не меньше 4 х 4 сантиметра. Подходят изделия с прямоугольным и круглым сечением.
• Металлические уголки. Компоненты используют при создании каркаса основной рамы. Также они пригодятся при сборке транспортного столика. Длина и ширина каждого железного уголка должна составлять пять сантиметров.
• Стальные листы. Устанавливаются, чтобы выровнять возможные неровности на поверхности. Для изготовления пресса используются листы из стали толщиной 7-8 мм.
• Стальные пластины. Применяют для дополнительного укрепления конструкции. В таком случае ставятся плотные пластины толщиной около сантиметра.
• Часть трубы длиной 10-15 сантиметров. Устанавливают для соединения домкратного штока.

Инструменты

Чтобы своими руками собрать гидравлический пресс, заранее заготавливают специальные инструменты. К ним относят:

• резьбовую вилку;
• болгарку для разрезки металлических изделий;
• уровень;
• рулетку;
• электрическую дрель;
• слесарную ножовку;
• электроды со сварочным аппаратом для соединения металлических компонентов.

Конструкция и построение вакуумного пресса

В конструкции вакуумного пресса имеются определенные особенности, с которыми лучше заранее ознакомиться. Это поможет детальнее разобраться с построением этого изделия.

Прессовочное оборудование вакуумного типа состоит из трех основных элементов, к которым относятся:

• Рама. Основной несущий элемент, к которому крепятся другие компоненты пресса. Его изготавливают из профилированных трубок или рельс.
• Рабочий стол. Именно на его поверхности располагают деталь, которая подвергается прессованию. Также на рабочем столе установлена прижимная рама для закрепления обрабатываемых изделий. Делают из ровных металлических пластин.
• Пневматическая система. Отвечает за проведение основного технологического процесса. Чтобы изготовить такую систему, используют водяной насос.

Среди основных особенностей вакуумной модели пресса выделяют следующее:

• работа оборудования проводится под полным ручным контролем;
• для изготовления вакуумной системы используют общедоступные материалы;
• эффективность изготовленного оборудования не уступает заводским моделям.

Расчет размеров и изготовление механического

Прессы механического типа используются для обработки кожаных изделий, металлических компонентов, а также картона и поролона. Чтобы самому смастерить устройство, необходимо:

• Четыре одинаковых уголка из металла с длиной около 90 сантиметров соединить с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы их скрепить, используют обычные шурупы или электрическую сварку.
• Закрепить между собой два полученных железных прямоугольника металлическими трубами.
• Усилить изготовленный короб стальными пластинами и поперечными прутьями.
• Сделать в одной из стенок небольшую дверцу, через которую можно будет доставать спрессованные изделия.

Затем приступают к формировке основного компонента — поршня. Для этого железные швеллеры длиной 55-65 сантиметров сваривают друг с другом. После чего конструкцию усиливают поперечной железной балкой. В ее центре присоединяют фланец со вставленным внутрь прутом. Затем к железному коробу с противоположных сторон приваривают швеллеры.

Когда конструкция будет полностью собрана, на прут надевают шайбу с гайкой и подшипником.

Чертежи и технология сборки гидропресса

Перед изготовлением гидропресса придется заранее разработать схему и определиться с габаритами устройства.

Процесс создания гидросистемы начинается с разработки станины, которая считается важнейшим компонентом конструкции.

Ее делают прочной, чтобы она не сломалась во время работы домкрата. При изготовлении станины придерживаются специальных прессформ, и поэтому ее основание изготавливают в виде платформы. Ширина станины зависит от элементов, которые будут обрабатывать прессом, а высота — от размеров домкрата.

Когда станина будет сделана, на ее основание устанавливается домкрат. При правильном расположении устройства его верхняя часть будет отвечать за упор обрабатываемых изделий. В верхней части домкрата размещают металлическую раму, на которую устанавливают рабочий стол. Рама для столика должна быть подвижной, чтобы он передвигался в вертикальном положении.

На боковых сторонах станины устанавливаются два гидроцилиндра с оттягивающими пружинками. Их прикрепляют к конструкции, чтобы возвращать домкрат в его начальное положение. Иногда вместо двух пружинок используют всего одну.

Схема и разработка с электрическим приводом

При создании такого устройства понадобится двигатель, который производит электроэнергию.

Сначала изготавливается рама из двух направляющих, в качестве которых используются железные трубки с прямоугольным сечением. В трубах сверлятся специальные отверстия, к которым будет прикрепляться платформа. После изготовления рамы делают «лифт» для движения прессовой платформы. Для его создания понадобятся металлические уголки. Когда «лифт» будет сделан, изготавливают давящую площадку. Она делается из прочного швеллера, который сможет выдержать нагрузку в 1-2 тонны.

Затем на станок устанавливается домкрат и пружина, которую размещают между «лифтом» и верхней опорной поверхностью. На финальном этапе создания пресса электродвигатель соединяют с домкратом и подключают к оборудованию педаль для регулировки мощности электрогидравлического пресса.

Классическая конструкция из домкрата

Создать классический ручной пресс из домкрата довольно просто. Сначала из толстого швеллера изготавливается рама. Ее угловые части усиливаются стальными листами, которые повышают прочность всей конструкции.

На изготовленную раму устанавливают подвижный элемент, отвечающий за прессование изделий. Специалисты советуют установить на нем специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.

Некоторые оснащают оборудование упорным штоком. Его изготавливают из подшипниковых валов. Упорный шток используют для повышения устойчивости прессовочной конструкции.

Особенности создания мини-пресса

Люди, которые предпочитают использовать компактное оборудование, чаще всего изготавливают самодельный настольный пресс. Это наиболее простая конструкция, которая нечасто применяется на практике. Например, ею пользуются, чтобы раскалывать грецкие орехи или прессовать непрочные жестяные или пластиковые изделия.

Для изготовления каркаса устройства используются плотные деревянные доски. Четыре доски соединяют между собой таким образом, чтобы получился прямоугольный каркас. К верхней части каркаса подсоединяют подвижную прессовочную поверхность, которая также сделана из дерева. В качестве гидравлической системы используют обычные медицинские шприцы.

Заключение

Гидравлические прессы часто используются в различных сферах деятельности. Каждый может приобрести такие устройства в специализированном магазине или сделать самостоятельно. Однако прежде чем приступить к изготовлению, надо ознакомиться с принципом функционирования прессов, а также с основными особенностями различных моделей.

Homemed Mini Hydraulic Press Machine

Homemed Mini Hydraulic Press Machic

 Гидравлический пресс – это машина, использующая гидравлический цилиндр для создания сжимающей силы. Он использует гидравлический эквивалент механического рычага. Гидравлический пресс представляет собой машину с пластиной, в которую помещается металлический материал, чтобы его можно было раздавить, выпрямить или отлить в форму. В отличие от своих механических аналогов, гидравлические прессы могут в полной мере сжимать любой материал. Кроме того, гидравлические прессы занимают вдвое меньше места, чем механические, потому что они способны сжимать большое давление в цилиндре меньшего диаметра.

Реклама

Гидравлические прессы обычно используются для ковки, обжатия, формовки, пробивки отверстий, глубокой вытяжки и обработки металлов давлением. С ростом и важностью облегчения веса в аэрокосмической и автомобильной промышленности все больше приложений присутствует в термопластах, композитах, литье смолы RTM, переносе стекломата GMT и литье углеродного волокна. Все эти приложения требуют точного контроля и повторяемости.

Гидравлический пресс промышленного размера чрезвычайно тяжел и дорог, но его уменьшенную версию можно изготовить с помощью стандартного 5-тонного бутылочного домкрата — такого же типа, который используется для замены автомобильных шин. При дроблении чего-либо, особенно если это твердый материал, всегда следует использовать взрывозащитный экран и защитные очки.

Используемые детали:

• Г-образный профиль, тяжелый (2”*2”)
• Квадратная труба, тяжелый (1½”*1½”)
• 2 шт. тяжелый штифт
• 12 болтов M10 (длина 2½ дюйма) с гайками
• 2 болта M10 (длина 3 дюйма) с гайками
• 2 болта M10 с внутренним шестигранником (длина 1 дюйм)
• 4 болта M8 с внутренним шестигранником болты (длина ½»)
• 2 Болты с шестигранной головкой 3/8 (длина ½»)
• 4 Болты с шестигранной головкой ¼ (длина ½»)
• Болт 3/8 (длина 1¼ дюйма)
• 2 болта J 5/16 (длина 2½ дюйма) с гайками

Как сделать:

Шаг 1: Резка деталей

999 Первым шагом к изготовлению гидравлического пресса является резка необходимых металлических деталей. Итак, я вырезал все до нужной длины и размеров, таких как угол L-образного сечения, квадратная труба и т. д. Затем следующим шагом сверлятся отверстия для правильной сборки всех режущих металлических частей, чтобы сделать раму гидравлического пресса.

При резке и сверлении деталей необходимо обеспечить защитное ограждение. Пара рабочих перчаток является хорошей страховкой от проволочной щетки, если она соскользнет, ​​а также уменьшит передачу вибрации на ваши руки.

Имея это в виду, необходимо защищать глаза и слух. Угловая шлифовальная машина с отрезанным лезвием производит шум, который вскоре вызывает звон в ушах без надлежащей защиты, а также распыляет дождь искр, которые могут отскакивать от близлежащих предметов, остерегайтесь горячей искры, отскакивающей от стены сверху. ваших защитных очков, это не забавный опыт.

Шаг 2: Сборка всех металлических деталей

Второй шаг – сборка всех режущих металлических частей. Я собрал все металлические части без какой-либо сварки. Я использовал только болты и гайки для правильной сборки металлических деталей, чтобы сделать раму гидравлического пресса.

Объявление

Правильная сборка корпуса гидравлического пресса показана на рисунке.

Шаг 3:- 5-тонный бутылочный домкрат и пружины

Для изготовления этого гидравлического пресса я использовал 5-тонный бутылочный домкрат. Также я использовал 2 механические пружины, чтобы гидравлический домкрат находился в первом положении. Гидравлический домкрат и пружины крепятся к раме с помощью болтов. Пружины крепятся с помощью J-болтов.

Для лучшего вида покрасил в черный и красный цвета.

Шаг 4: Тестирование

Теперь эта машина готова к использованию. Гидравлический пресс представляет собой машину с пластиной, в которую помещается металлический материал, чтобы его можно было раздавить, выпрямить или отлить в форму. В этой машине вы можете легко выпрямлять и дробить металлические детали.

Для лучшего понимания посмотрите видео ниже.

Объявление

Теги: гидравлический пресс 10 тонн, гидравлический пресс 5 тонн, самодельный гидравлический пресс, как сделать гидравлический пресс 5 тонн, гидравлический пресс, сделать гидравлический пресс из гидравлического домкрата, сделать мини гидравлический пресс машина

Универсальность гидравлического пресса

Если вы владеете авторемонтным бизнесом или просто любите работать с автомобилями своих друзей или друзей в своем гараже, вы можете быть удивлены, узнав, что гидравлический пресс может упростить многие из ваших задач. намного легче. Вы можете быть еще более приятно удивлены, обнаружив, что эти печатные машины доступны для малого бизнеса и любителей.

Вот несколько вещей, которые вы могли бы сделать сами, вместо того, чтобы ждать, пока вас приготовят в местном магазине:



В гараже

Погнутые детали: Подумайте обо всех деталях, которые можно выпрямить с помощью относительно небольшого гидравлического пресса. гидравлический пресс. Используя опору под изогнутую часть и соответствующие фитинги на конце штока пресса, вы можете распределить давление или сосредоточить его на одной области.

Заржавевшие детали: Окисление разрушает металлические детали и приводит к их плавлению. Снятие ржавой гайки с болта — яркий пример того, что может сделать коррозия. То же самое может произойти с другими частями автомобиля, такими как ступицы колес, выхлопные системы и все остальное, что может ржаветь вместе. Сначала опрыскайте детали WD-40, а остальное сделает гидравлический пресс.

Использованные масляные фильтры: Сжатие использованных масляных фильтров уменьшает их первоначальный размер на 25% и выдавливает все оставшееся масло. Вы можете поймать масло и продать его и переработать фильтры. 10-тонный пресс выполнит эту работу, занимая площадь гаража 19 x 31 дюйм.



The Dake Model Force 10M



On the farm

Farmers use many large pieces of equipment: tractors, plows, combines, balers, planters, mowers, and sprayers . Все они подвергаются насилию и нуждаются в ремонте. Гидравлический пресс незаменим при выполнении таких ремонтных работ, как отсоединение заржавевших деталей, выпрямление погнутых деталей, выпрессовка подшипников и измельчение ненужных материалов.

Компонент ржавой втулки, вынужденную от гидравлической прессы (Фото предоставлен: ToolsId. com )

В коммерческом производстве

В коммерческом производстве

. многочисленные отрасли и области применения.

• Керамика: Многие области высоких технологий, такие как полупроводники, полагаются исключительно на керамику, а гидравлические прессы сжимают твердые частицы, входящие в состав керамики. Керамика используется в бронежилетах, обеспечивая безопасность солдат и полиции. Гидравлические прессы применяют давление, необходимое для прессования керамики в ее предполагаемую форму: цемента, кирпича, плитки для ванной и других подобных продуктов.
• Электрические детали: Гидравлический пресс используется при производстве электрических компонентов. Выключатели, корпуса и термостаты — это всего лишь образцы электрических деталей, изготовленных и собранных с помощью гидравлического пресса.
• Автомобильные детали: Многие автомобильные детали изготавливаются с использованием гидравлических прессов. Некоторые основные детали автомобилей — сцепления, корпуса редукторов и подшипниковые узлы — изготавливаются с помощью гидравлических прессов. Простые компоненты (щетки стеклоочистителей) и детали, требующие точности (датчики впрыска топлива), изготавливаются с использованием гидравлических прессов.
• Бытовая техника: Посудомоечные машины, микроволновые печи, холодильники, стиральные машины и сушилки используют гидравлические прессы для формовки панелей, а также для других целей, включая производство и сборку электрических частей приборов.
• Самолет: Как и автомобили, самолеты изготавливаются с использованием гидравлических прессов. Помимо зубчатых передач и щеток стеклоочистителей, панели корпуса и крылья самолета изготавливаются с использованием гидравлических прессов.
• Военные: Различные подразделения вооруженных сил используют гидравлические прессы для загрузки снарядов и выполнения аналогичных работ, связанных с боеприпасами.
