Как сделать обвес своими руками на мотоцикл – Вот как всё и начинаеться. Вопрос о том как делают обвесы / Блог им. MAO / БайкПост

Новый обвес для мотоцикла своими руками

Автор:
23 июля 2014 15:26

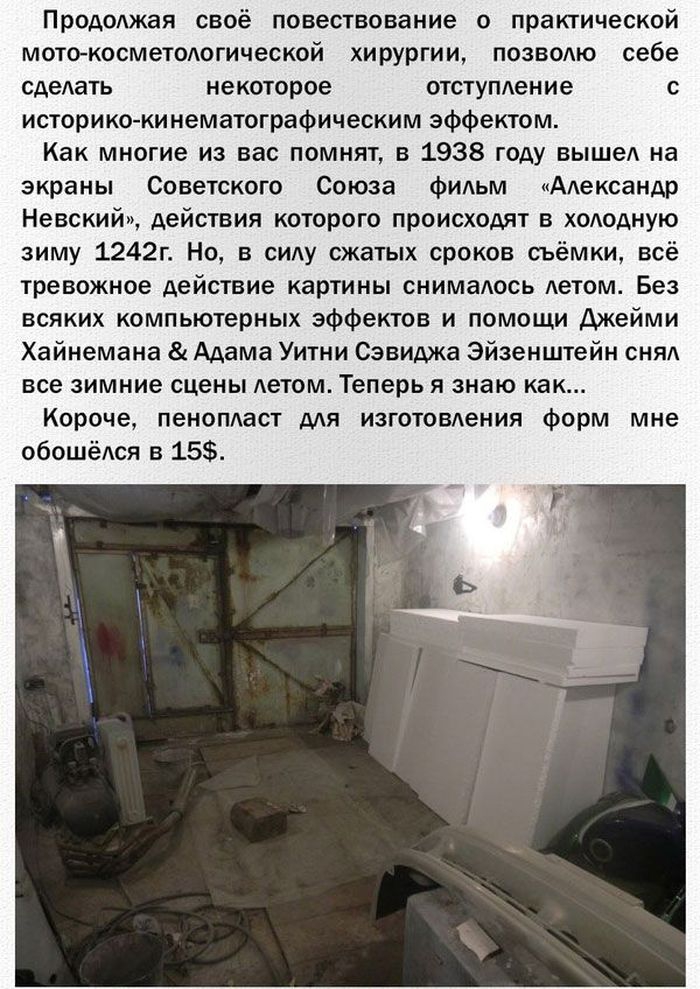

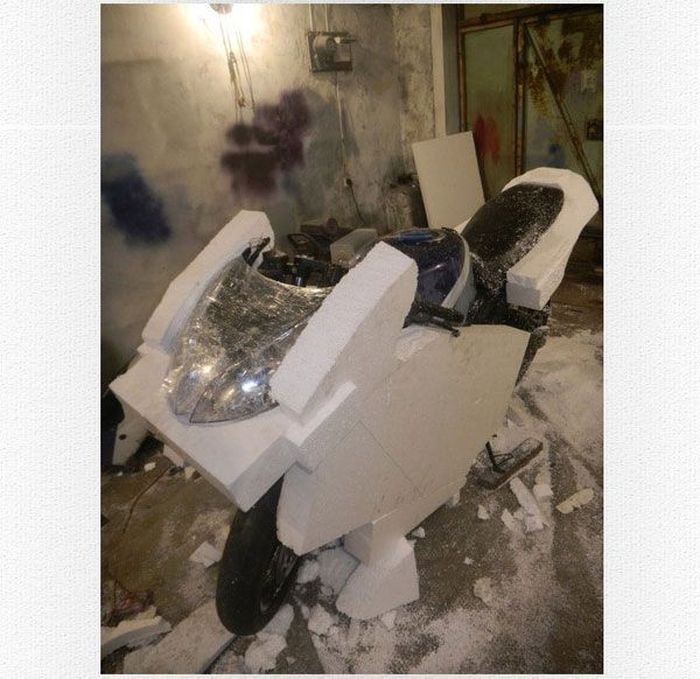

История о там, как один парень создал полностью новый облик своему Kawasaki ZXR400, 1997-го года рождения.

Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками
Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками
Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками
Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками Новый обвес для мотоцикла своими руками

Как сделать обвес на мотоцикл своими руками

Дата публикации: 30 ноября 2017 .
Категория: Мототехника.

Сегодняшние мотоциклы выглядят не только намного более стильно, чем полвека назад, но и отличаются большей функциональностью. Современные узлы и системы «байков» продолжают постоянно модернизироваться. Одним из примеров обновлений мото техники является обтекатель на мотоцикл.

Подразумевается, что этот полезный аксессуар производится на заводе изготовителя железного скакуна, однако далеко не все концерны поддерживают эту политику и мотоциклистам приходится думать о самостоятельном изготовлении ветро-защиты.

Изготавливаем обтекатель

Перед тем, как сделать самодельный обтекатель на мопед необходимо продумать дизайн будущего аксессуара. После этого нужно замерить фары и, учитывая габариты будущего изделия, подготовить выкройку (для этого лучше всего использовать картон).

Заготовка

На следующем этапе потребуется заготовка. Лучше всего для этого использовать пеноплекс (конечно можно приобрести и более дешевый пенопласт, но этот материал быстро рассыпается, поэтому ему будет очень сложно придать нужную форму). На материал наносится выкройка обтекателя (по бокам лучше оставить запас в 5 см), после чего выполняем следующие шаги:

  • Придаем заготовке обтекаемую форму (можно использовать электролобзик и любые подручные режущие материалы).

  • Разрезаем форму пополам и в местах стыка и под углом срезаем немного материала (благодаря этому изделие будет еще более объемным). После этого обе части скрепляются при помощи бумажного скотча.
  • Обклеиваем весь обтекатель тем же скотчем (так, чтобы он покрывал всю поверхность).
  • Наносим на модель упаковочный (обычный коричневый) скотч (это поможет защитить пеноплекс от разъедания). Сверху покрываем изделие пищевой пленкой, это упростит процесс извлечения модели из заготовки.
  • Устанавливаем наш обтекатель в горизонтальном положении на некотором удалении от поверхности, чтобы был доступ ко всем сторонам изделия.
  • Отрезаем нужный размер стеклоткани (лучше с запасом) и смачиваем ее в растворителе.
  • Покрываем стеклотканью обтекатель, расправляем ее, чтобы не было никаких складок или заломов, и обливаем форму эпоксидной смолой, равномерно ее распределяя.

Полезно! Некоторые используют вместо стеклоткани любой подручный тряпичный материал.

  • Укладываем еще один слой стеклоткани и повторяем процедуру. Всего нужно минимум 3 слоя (оптимальной толщиной для матрицы считается 10 мм). После этого оставляем заготовку сохнуть.
  • Извлекаем пеноплекс.

Полученный полуфабрикат, сделанный своими руками, уже напоминает обтекатель на мотоцикл, но впереди еще много работы.

Подгонка и подготовка к покраске

На следующем этапе выполняем следующее:

  • Со внутренней стороны приклеиваем пластиковый элемент (можно использовать кусок пластмассы и придать ей нужную форму при помощи строительного фена) для крепления (его размер и форма зависит от модели мотоцикла).
  • Покрываем всю поверхность обтекателя большим куском стеклоткани и снова проливаем эпоксидной смолой.
  • Накладываем еще несколько слоев материала, но на этот раз маленькие куски, чтобы придать прочности боковинам и стыкам (чем больше лоскутов стеклоткани будет наложено, тем прочнее будет изделие).
  • Выпиливаем при помощи болгарки отверстия под круглые фары.

  • Закрываем фары мотоцикла полиэтиленом, чтобы не повредить их и устанавливаем изготовленный обтекатель на его законное место.
  • Берем стекловолоконную автомобильную шаптлевку (смешиваем с отвердителем) и прорабатываем ей отверстия для осветительных элементов так, чтобы не было лишних зазоров. Работать нужно оперативно, так как этот материал очень быстро схватывается.
  • Снимаем обтекатель и тщательно зашкуриваем его.
  • Шпатлюем стекловолоконной автомобильной шпатлевкой лицевую сторону изделия.
  • Зашкуриваем поверхность.

После этого можно проработать крепеж. В качестве крепления можно установить на мотоцикл металлическую пластинку, к которой будет крепиться другой металлический элемент, закрепленный на пластиковой заготовке (подготовленный ранее).

Полезно! Если обтекатель, изготовленный на мотоцикл своими руками, будет неподвижным, то его крепят к раме. Если же он должен двигаться, то крепить его необходимо к передней вилке.

После этого можно начать готовить обтекатель к покраске. Для этого:

  • Покрываем поверхность автомобильной грунтовкой (лучше наносить толстым слоем используя краскопульт).
  • После высыхания грунта, наносим проявочную смесь.
  • Зашкуриваем мелкие дефекты, если таковые появились. Для этого используем шкурку мелкого размера (сначала 800, а потом 1200).
  • Красим изделие в тон мотоцикла при помощи краскопульта (для удобства обтекатель можно подвесить на крючок).

После этого остается только изготовить ветровик из оргстекла. Для этого достаточно вырезать изделие по нужным размерам и придать ему изогнутую форму при помощи строительного фена.

Каким должен быть самодельный щиток

При изготовлении ветровика необходимо учитывать, что от его размера и положения будет зависеть то, как именно будет дуть поток встречного ветра. Разумеется, лучше всего, чтобы он не был направлен прямо в глаза водителя. Если верхняя кромка ветровика будет расположена значительно ниже глаз владельца железного коня, то он гарантировано будет испытывать неудобства.

Рассмотрим подробнее на рисунке.

В первом варианте щиток прямой, установлен вертикально, из-за чего между ним и самим водителем образуется большое пространство, в которое попадают ветряные завихрения. Такие потоки воздуха несут с собой грязь, пыли и мошкару. Все эти элементы ухудшают видимость, и хоть в глаза и не дует прямой поток ветра, это приносит массу неудобств.

Чтобы избежать таких последствий щиток лучше изготовить под наклоном 36-46 градусов (как показано на втором рисунке). В этом случае кромка щитка будет максимально приближена к лицу водителя и опущена ниже глаз мотоциклиста, благодаря чему сильных завихрений не будет. Однако стоит обратить внимание, что верхняя кромка оргстекла отогнута приблизительно на 10-15 градусов. Это необходимо для того, чтобы водитель железного коня случайно не ударился лицом о щиток.

На третьем фото как раз показан неудачный вариант со слишком приближенным стеклом. В этом случае также не будет проблем с аэродинамикой, однако есть большой риск получить травму. Если такой вариант вам все же больше греет душу, то нужно будет оборудовать кромку резиновой накладкой, которая поможет смягчить удар в случае езды по неровному дорожному полотну. Также не стоит забывать о шлеме. Он способен защитить не только при падении, но и от непредсказуемых потоков ветра.

Вечерами, особенно в пятницу-субботу, рев моторов и запах жженой резины наполняет улицы городов. Парни отмечают окончание рабочей недели прохватами. Или, кто поспокойнее, посиделками в открытых кафешках на набережной со своими девушками.
Где-то стоит два-три мотоцикла, а где-то и до десятка или больше. Проходящие зеваки и гуляющие парочки часто с интересом рассматривают технику и отмечают, что очень уж отличаются мотоциклы этих парней от заводских. В каждом есть своя изюминка. Душа.

Для этих ребят мотоцикл — прежде всего индивидуальность и самовыражение. Они готовы часами обсуждать новые "примочки", месяцами копить деньги на эксклюзивный тюнинг, и неделями ждать его доставки с популярного американского интернет-аукциона.
Вот почему мотоциклы так не похожи на стандартные, и так радуют глаз знатока.
Пообщавшись с именно такими "уличными гонщиками", я хочу прояснить что же представляет собой сейчас мото-тюнинг.

Эта статья будет, для начала, о незначительном внешнем тюнинге, так называемых "фишечках" позволяющих немного подогнать байк под себя, также и улучшив его внешний вид. Самый доступный, и в то же время самый "яркий" для стороннего зрителя вид тюнинга. Это то, что стоит приобрести буквально в первые дни после покупки мотоцикла.

Зеркала:
Довольно популярный объект тюнинга. Тем более, зеркала, как выступающий хрупкий элемент конструкции мотоцикла, с большой вероятностью выйдут из строя при падении мотоцикла. Отправляясь в магазин за новым комплектом зеркал, необходимо уяснить цель замены. Если зеркала покупаются с целью увеличения функциональности, и обзорности для райдера на дороге, то стоит обратить внимание на модели со сферическими зеркалами и удлиненными держателями. Интересной деталью будут встроенные повторители сигналов поворота, что, безусловно, добавит безопасности на дороге. Однако, возможны трудности с подключением проводов, особенно если байк закован в плотный обвес.

Если задуматься о дизайне, то тут тоже есть простор для фантазии. Зеркала бывают очень интересны по форме и оформлению, что добавит шарма мотоциклу. Начиная от малюсеньких "ушек" для спортбайков, и заканчивая готическими кованными зеркалами для кастомов. Однако, при этом важно, чтоб сохранялась хоть какая-то минимальная функциональность. Красота требует жертв, но все же..

Светотехника:
Свет у мотоцикла должен быть ярким и надежным. От этого напрямую зависит безопасность. Некоторое время назад производители мотоциклов начали переходить на светодиодные стоп-сигналы и поворотники в своих новых моделях. Однако, если ваш мотоцикл не из их числа, стоит обратить взгляд на тюнинг. Ведь светодиодная оптика служит значительно дольше, светит ярче, а энергии потребляет меньше. Благо сейчас существует широкий выбор светотехники практически для любого мотоцикла.

Практический совет: стоит отдать предпочтение поворотникам-пуговицам, ведь в случае падения они защитят пластик байка. Или, по крайней мере, не повредят его сами, в отличие от сигналов поворота "на ножке", способными, как рычагом, выломать кусок обвеса.

Интересные варианты интегрированных стоп-сигналов и поворотников. Это позволяет "убить сразу двух зайцев": разгрузить хвостовую часть байка от всего лишнего, и позволяет не возиться с демонтажом поворотников во время любительских трековых соревнований — достаточно будет заклеить стоп-сигнал.

Особняком стоит ксеноновый головной свет. Можно установить ксенон для ближнего света. Лучше — биксенон (ксенон для ближнего и дальнего света).

Устанавливая ксенон, простой заменой лампы не обойтись. Ксеноновая лампа работает со своим блоком питания, который генерирует импульс 25 кВ. Необходимо найти место для этого блока, примерно как бумажник размером. Если фар на мотоцикле две, то и блоков нужно два.
Что важно, ксеноновая лампа имеет задержку при включении, несколько секунд, после чего разогревается до максимальной яркости, в течении 10 секунд. Это нужно учитывать, что реакция света не моментальная.
Стоимость ксеноновой лампы порядка 20-40 у.е. (в то время как галогенной 2-5 у.е.) А весь комплект для установки будет стоить от 80 за самый простой ксенон, до 300 долларов за биксенон известной фирмы, вроде Hella или Philips.

Интересным вариантом тюнинга будут стробоскопы. Это официально запрещено у нас, однако мало кого останавливают административные барьеры. Зато заметность на дороге возрастает в разы.

Для совсем уж "шоуменов" можно установить неоновую подсветку днища (или двигателя — в кастомах). При прострелах по ночному городу внимание вам будет обеспечено.

Крэш-протекторы:
Так называемые "крашпэды" или слайдеры. Очень нужная вещь, особенно для не обремененных опытом "ездюков". Хотя от ошибки не застрахован никто, ровно как и от последующего падения и дорого ремонта. При аварии на солидной скорости думать стоит уже не о мотоцикле, а о себе. А вот при досадных падениях на месте, или маленькой скорости, поцарапанный пластик либо двигатель могут доставить большое огорчение. Но, защитить мотоцикл от этого довольно легко. Устанавливают основные крашпэды на боках мотоцикла, а также большое количество накладочек на все что можно: грузики руля, переднюю и заднюю оси, крышку картера, поверхность бокового глушителя.
Зачастую бобины имеют довольно яркий агрессивный вид, и добавляют мотоциклу "очков".

Совет: берите слайдеры известных фирм, у официальных дилеров. В случае низкокачественного слайдера, при аварии, последствия будут хуже чем вообще без него.

Сидение:
Довольно интересный, с точки зрения стиля, компонент. И очень важный для пилота. Ведь сидение, наравне с рукоятками это то, что постоянно находится в контакте с райдером. Если мотоцикл используется для повседневных поездок или путешествий в несколько тысяч километров на выходных, то стоит подумать про комфорт. Если же мотоцикл заточен под трек, то главное чтоб седушка не мешала активно переносить вес тела. Заказанное в мастерской эксклюзивное седло, со стильным цветовым решением или художественным тиснением, может сделать вас законодателем мод в своей тусовке.

Рули, ручки, рычаги:
Ручки, это, по сути рабочий инструмент пилота. И они должны быть удобны — это главное. Туристам будут интересны ручки с подогревом. Для "гонщиков" существуют ручки с необычайно высокими сцепными свойствами. На рынке масса предложений, однако, кроме вышеназванных вариантов, все остальное — палитра производителей, цветов, материалов, не отличающихся ничем по сути.
Очень популярная деталь тюнинга — рычаги тормоза и сцепления. Предложений масса, стоит лишь выбрать цвет и форму. Отдельно стоят гоночные рычаги. Они короткие, менее подвержены повреждениям, и обладают широкими возможностями настройки.
Далее — руль, или клипоны. Рули есть разные, и стоит подбирать конкретно под себя по форме, наклону, высоте, и цвету. С клипонами дело обстоит чуть сложнее. Модели подешевле позволяют менять ручки. В более дорогих вариантах также можно регулировать угол наклона ручек (например, для трека). А для дальних поездок пригодятся клипоны изогнутые вверх, как на классических рулях.

Регулируемые подножки и рычаги тормоза/кпп:
Самый хороший вариант купить тюнинговые регулируемые подножки, в идеале — гоночные. У гоночных есть ряд существенных преимуществ. Во-первых рычаги тормоза и кпп установлены на подшипники. Во-вторых они имеют очень широкий спектр регулировок по высоте и положению. Это позволяет с точностью подогнать их позицию под себя, и поставленные цели. В-третьих сцепление таких подножек с мото-ботами куда лучше других, благодаря их специальной фактуре с насечками. Также они выполняют роль дополнительного крэш-протектора. И, кроме того, замечательно выглядят, особенно если выбирать яркий цвет.

Практический совет: прежде чем заказывать гоночные подножки той или иной фирмы, поинтересуйся есть ли в них механизм включения стоп-сигнала. В некоторых гоночных моделях это не предусмотрено конструкцией.

Стекла:
Предложения по ветровым стеклам очень многообразны. Стоковому стеклу можно найти замену любого цвета и степени прозрачности. Самые популярные стекла — "колбы". Эти стекла такой же длины как стандартные, однако более выпуклые. Они отводят воздушный поток значительно лучше, и при этом, не создают дополнительного сопротивления.
Другое напрваление — туристические стекла. Форма у них идентична стоковым, однако длина большая. Это позволяет максимально защитить райдера от ветра и непогоды, уже не особо заботясь об аэродинамике. Кроме этого существует целый ряд промежуточных вариантов, позволяющих подобрать стекло конкретно под свои задачи и предпочтения.

Под одобрительные выкрики друзей, можно уезжать со стоянки. Первый кирпичик заложен. Далее будет большее — Аэрография. Тюнинг глушителей-прямотоков, разрывающих ночную тишину, и обсуждение таких ласкающих ухо каждого райдера слов как "Акрапович", "Арров", "Лео-Винче".. Доработка двигателя для снятия максимальной мощности. Тюнинг подвесок, ради стабильности в городских заездах на время, и их тонкая настройка.
Возможно, после десятка тысяч километров попыток козления, вам начнут удаваться пару стант-фишек, и потребуется переделка мотоцикла уже под стант. Все это ради удовольствия нестись по ночному проспекту, забыв о всех, быстрее ветра. Или соблазняя очередную красотку у бара. Делай что хочешь. Правил нет!
Просто выжми из байка максимум, возьми от жизни все!

Но это другая история. Ждите в следующих статьях!

История о там, как один парень создал полностью новый облик своему Kawasaki ZXR400, 1997-го года рождения. Правда не указывается — мотоцикл 1997го года рождения или автор. Ну, в любом случае пенопласт переведен не зря. Вроде бы. Где еще увидишь зеленую Ночную Фурию?

30 примеров шикарного тюнинга мотоцикла Урал

Автор:
17 ноября 2015 10:07

Очень популярные в советское время и практически забытые у нас сейчас, мотоциклы «Урал» и «Днепр» продолжают оставаться одной из узнаваемых марок нашей страны. В этой подборке 30 примеров того, как имея время, желание и достаточно прямые руки, можно сделать из этих мотоциклов нечто потрясающее.

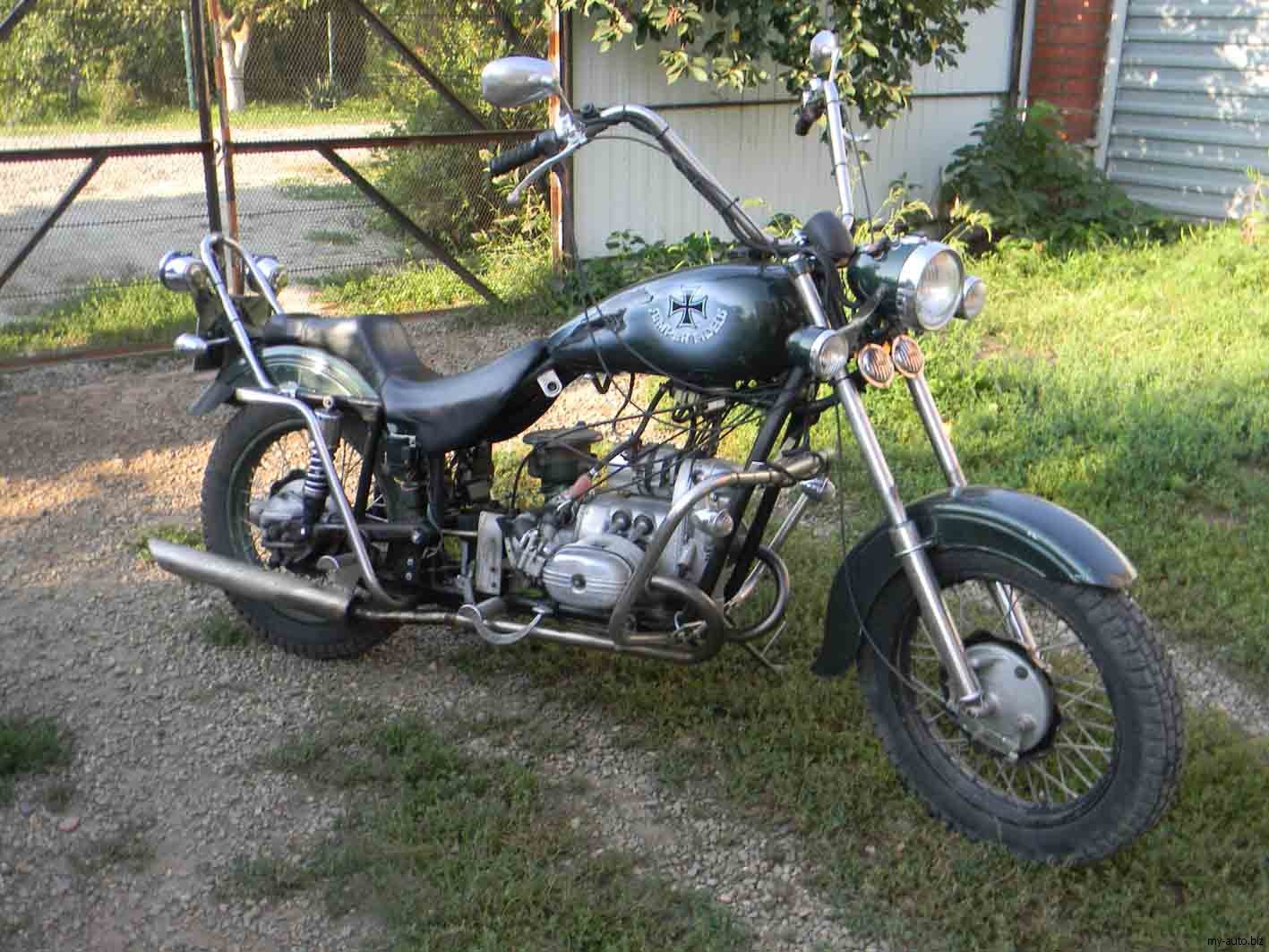

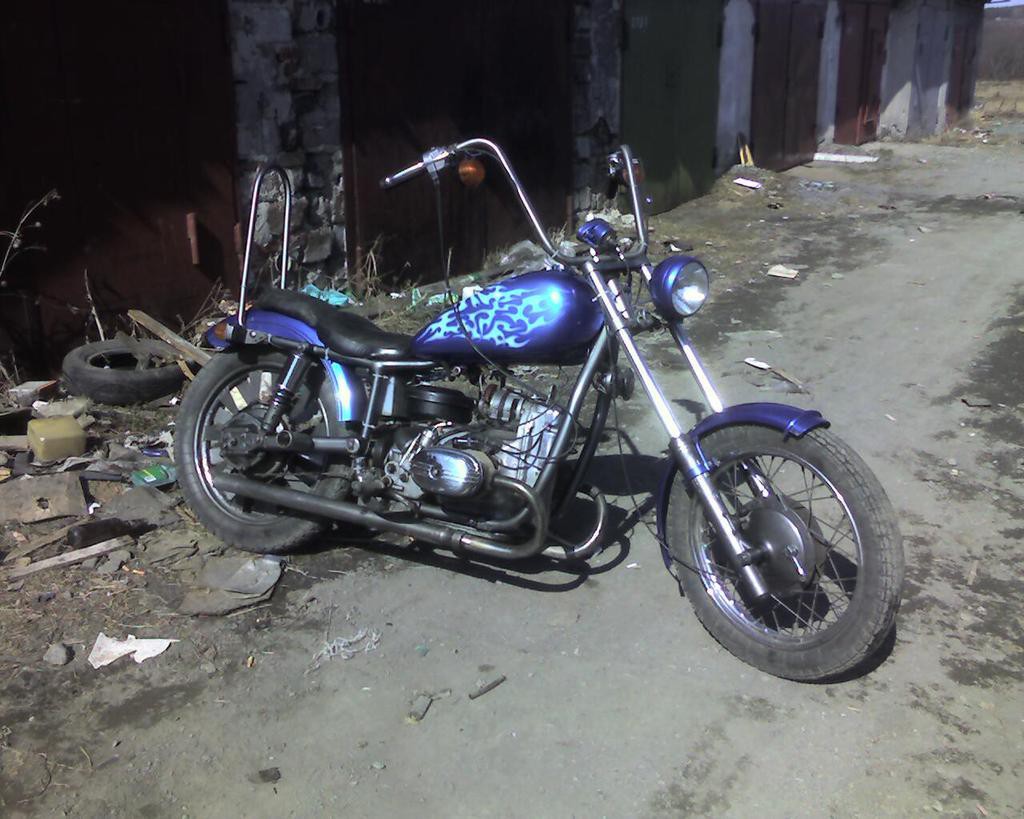

30 примеров шикарного тюнинга мотоцикла «Урал»

01.

01.

02.

02.

03.

03.

04.

04.

05.

05.

06.

06.

07.

07.

08.

08.

09.

09.

10.

10.

11.

11.

12.

12.

13.

13.

14.

14.

Вот как всё и начинаеться. Вопрос о том как делают обвесы / Блог им. MAO / БайкПост

Вот так оно и начинается, сначала по интернету лазишь, смотришь, — офигеваеш, а потом начинаются мысли в голову, а вот тут бы я то, а тут это, и в конец да ну их сам сделаю, тем более что уже делал. И вот тут ОПА! сделаю? а как? Ведь я то делал кастом из метала, а тут кастом скутера, тут жеж не метал а пластик. А технологий моя макитра не знает, от же ж сделаю! СУНУ ПЛЮНУ ЗАКЛЕЮ СКОТЧЕМ! и синее ведерко куда нить примастырю, и буду модным нардупом типа с мигалками).
Ах а как хочется что то типо такого…













Да и скутер есть, и желание, и даже проект, а вот как да что не знаю!
А вот теперь ВОПРОС! НАРОД КТО ЗНАЕТ КАК ДЕЛАЮТ ОБВЕСЫ И ИЗ ЧЕГО ДА КАКОВА ТЕХНОЛОГИЯ?
Конечно кто то скажет МАО а кой оно тебе сдалось? Есть у тебя Бургос ну и радуйся!
Товарищи поверьте сдалось! Я на моте в обычном стоке не ездил, а как жеж на скуте!?
Конечно бург вещь удобная и симпатичная, но блин! — я не могу так ездить когда у меня такое же как и у другого, а в Киеве какой то чел очень не приветливый и грубый обзавелся таким же красавцем и тоже млин серебреным! Что могут про меня по ошибке подумать!? Вот и думаю а по чему бы и не сделать? руки вроде как не золотые но растут от туда откуда надо, гараж есть, основную инфу знаю, в плане что используется эпоксидка, монтажная пена и стеклоткань, а вот нюансов то я и не знаю. Кто знает ПОЖАЛУЙСТА подскажите что да как. Какую лучше эпоксидку юзать? Какая разница если вместо стеклоткани буду использовать кевлар или карбон? Какие температупные режимы? Чем ровнять!? Есть ли нюансы при покраске? Стоит ли потом монтажную пену вынимать? может ещё кто что знает!

Внутренний и внешний тюнинг мотоцикла :: SYL.ru

Тюнинг – довольно сложная и интересная работа, качественно выполнить которую может только опытный мастер-электрик, дизайнер и механик. В зависимости от того, какие будут проводиться изменения, могут понадобиться знания других профессионалов. Ведь тюнинг мотоцикла – это не только внешнее преображение транспорта, но и улучшение его технических показателей.

Изменение внешних и внутренних характеристик

Подстроить мотоцикл под свои требования, как правило, желают те владельцы, которым нужно подчеркнуть индивидуальность или усовершенствовать внутренние настройки техники.

тюнинг мотоциклаСуществует всего два вида тюнинга мотоциклов – это изменения внешнего образа, электрики, и внутреннее вмешательство в двигатель и ходовую часть. Переделкам подвергаются не только новые модели зарубежного производства. Например, тюнинг мотоцикла "Урал" – уже привычное явление для большинства россиян. Это мощная техника с хорошей проходимостью, поэтому изменяется обычно только внешний вид.

3D-тюнинг мотоцикла

В специализированных салонах наружный тюнинг мотоцикла начинается с 3D-проектирования и включает в себя:

  • установку ксенона и других световых приборов;
  • обвес крузеров и чопперов;
  • установку аудиосистем и трайк-китов;
  • покраску;
  • замену ручек, зеркал, наклеек, обтекателей.

Работы по изменениям внутренних характеристик напрямую зависят от того, на каком байке вы ездите. Потому как тюнинг мотоцикла "Иж" отличается от тюнинга кроссового транспортного средства. У этой модели огромная армия поклонников, несмотря на то, что она уже несколько устарела и потеряла свою привлекательность. Прекрасный способ сделать современную машину из любимого, но старого средства – это тюнинг.

тюнинг мотоцикла уралВнутреннее преобразование заводских настроек – замена или настройка ходовых частей, амортизаторов, пружин, рулевого демпфера. Проводится тюнинг трансмиссии, тормозной системы и двигателя мотоцикла.

Тюнинг ходовой части и двигателя

Для улучшения динамики и мощности транспорта проводится форсирование двигателя с установкой фильтров нулевого сопротивления. Грамотное форсирование мотора способно увеличить его мощность в полтора раза. Также по необходимости переделывается газораспределительная система, растачиваются впуски и выпуск, устанавливается распределительный вал, глушители. В последнее время стало популярно менять компрессоры, блоки цилиндров и турбины для увеличения скорости.

В тюнинг ходовой части входит замена:

  • резины;
  • покрышек;
  • тормозных дисков;
  • сцепления.

Одновременно настраивается жесткость амортизаторов и тормозов для более комфортного вождения.

Несмотря на то, что мотоциклы «ИЖ» и «Урал» радуют своими техническими характеристиками и сегодня, улучшение внешнего вида советского транспорта превратит его в мощную современную машину.

Тюнинг своими руками

тюнинг мотоцикла ижНе имея определенных знаний и навыков в разборке транспортного средства, за тюнинг мотоцикла, особенно двигателя, браться самостоятельно не стоит. В первую очередь, проводя модернизацию, мотор необходимо будет заново перебрать, не нарушая при этом работы всех остальных механизмов.

Нужно быть готовым к тому, что придется выложить немалую сумму за новые запчасти и уметь их установить специальными инструментами. Помимо этого, тюнинг такой детали, как двигатель, занимает много времени, и никто гарантию качества не дает в случае самостоятельной разборки и сборки деталей.

Если вышеупомянутые факторы не являются проблемой для владельца транспортного средства, можно производить тюнинг мотоцикла самостоятельно. Однако, отдавая транспорт в мастерскую, стоит избегать кустарей-одиночек и обращаться только к опытным специалистам.

Как своими руками сделать обтекатель на мотоцикл

Дата публикации: .
Категория: Мототехника.

Сегодняшние мотоциклы выглядят не только намного более стильно, чем полвека назад, но и отличаются большей функциональностью. Современные узлы и системы «байков» продолжают постоянно модернизироваться. Одним из примеров обновлений мото техники является обтекатель на мотоцикл.

Обтекатель

Подразумевается, что этот полезный аксессуар производится на заводе изготовителя железного скакуна, однако далеко не все концерны поддерживают эту политику и мотоциклистам приходится думать о самостоятельном изготовлении ветро-защиты.

Изготавливаем обтекатель

Перед тем, как сделать самодельный обтекатель на мопед необходимо продумать дизайн будущего аксессуара. После этого нужно замерить фары и, учитывая габариты будущего изделия, подготовить выкройку (для этого лучше всего использовать картон).

Заготовка

На следующем этапе потребуется заготовка. Лучше всего для этого использовать пеноплекс (конечно можно приобрести и более дешевый пенопласт, но этот материал быстро рассыпается, поэтому ему будет очень сложно придать нужную форму). На материал наносится выкройка обтекателя (по бокам лучше оставить запас в 5 см), после чего выполняем следующие шаги:

  • Придаем заготовке обтекаемую форму (можно использовать электролобзик и любые подручные режущие материалы).

Обрезка краев

  • Разрезаем форму пополам и в местах стыка и под углом срезаем немного материала (благодаря этому изделие будет еще более объемным). После этого обе части скрепляются при помощи бумажного скотча.
  • Обклеиваем весь обтекатель тем же скотчем (так, чтобы он покрывал всю поверхность).
  • Наносим на модель упаковочный (обычный коричневый) скотч (это поможет защитить пеноплекс от разъедания). Сверху покрываем изделие пищевой пленкой, это упростит процесс извлечения модели из заготовки.
  • Устанавливаем наш обтекатель в горизонтальном положении на некотором удалении от поверхности, чтобы был доступ ко всем сторонам изделия.
  • Отрезаем нужный размер стеклоткани (лучше с запасом) и смачиваем ее в растворителе.
  • Покрываем стеклотканью обтекатель, расправляем ее, чтобы не было никаких складок или заломов, и обливаем форму эпоксидной смолой, равномерно ее распределяя.

Обработка смолой

Полезно! Некоторые используют вместо стеклоткани любой подручный тряпичный материал.

  • Укладываем еще один слой стеклоткани и повторяем процедуру. Всего нужно минимум 3 слоя (оптимальной толщиной для матрицы считается 10 мм). После этого оставляем заготовку сохнуть.
  • Извлекаем пеноплекс.

Полученный полуфабрикат, сделанный своими руками, уже напоминает обтекатель на мотоцикл, но впереди еще много работы.

Подгонка и подготовка к покраске

На следующем этапе выполняем следующее:

  • Со внутренней стороны приклеиваем пластиковый элемент (можно использовать кусок пластмассы и придать ей нужную форму при помощи строительного фена) для крепления (его размер и форма зависит от модели мотоцикла).
  • Покрываем всю поверхность обтекателя большим куском стеклоткани и снова проливаем эпоксидной смолой.
  • Накладываем еще несколько слоев материала, но на этот раз маленькие куски, чтобы придать прочности боковинам и стыкам (чем больше лоскутов стеклоткани будет наложено, тем прочнее будет изделие).
  • Выпиливаем при помощи болгарки отверстия под круглые фары.

Проработка отверстий

Проработка отверстий
  • Закрываем фары мотоцикла полиэтиленом, чтобы не повредить их и устанавливаем изготовленный обтекатель на его законное место.
  • Берем стекловолоконную автомобильную шаптлевку (смешиваем с отвердителем) и прорабатываем ей отверстия для осветительных элементов так, чтобы не было лишних зазоров. Работать нужно оперативно, так как этот материал очень быстро схватывается.
  • Снимаем обтекатель и тщательно зашкуриваем его.
  • Шпатлюем стекловолоконной автомобильной шпатлевкой лицевую сторону изделия.
  • Зашкуриваем поверхность.

После этого можно проработать крепеж. В качестве крепления можно установить на мотоцикл металлическую пластинку, к которой будет крепиться другой металлический элемент, закрепленный на пластиковой заготовке (подготовленный ранее).

Полезно! Если обтекатель, изготовленный на мотоцикл своими руками, будет неподвижным, то его крепят к раме. Если же он должен двигаться, то крепить его необходимо к передней вилке.

После этого можно начать готовить обтекатель к покраске. Для этого:

  • Покрываем поверхность автомобильной грунтовкой (лучше наносить толстым слоем используя краскопульт).
  • После высыхания грунта, наносим проявочную смесь.
  • Зашкуриваем мелкие дефекты, если таковые появились. Для этого используем шкурку мелкого размера (сначала 800, а потом 1200).
  • Красим изделие в тон мотоцикла при помощи краскопульта (для удобства обтекатель можно подвесить на крючок).

Готовое изделие

Готовое изделие

После этого остается только изготовить ветровик из оргстекла. Для этого достаточно вырезать изделие по нужным размерам и придать ему изогнутую форму при помощи строительного фена.

Каким должен быть самодельный щиток

При изготовлении ветровика необходимо учитывать, что от его размера и положения будет зависеть то, как именно будет дуть поток встречного ветра. Разумеется, лучше всего, чтобы он не был направлен прямо в глаза водителя. Если верхняя кромка ветровика будет расположена значительно ниже глаз владельца железного коня, то он гарантировано будет испытывать неудобства.

Рассмотрим подробнее на рисунке.

Разновидности щитков

Разновидности щитков

В первом варианте щиток прямой, установлен вертикально, из-за чего между ним и самим водителем образуется большое пространство, в которое попадают ветряные завихрения. Такие потоки воздуха несут с собой грязь, пыли и мошкару. Все эти элементы ухудшают видимость, и хоть в глаза и не дует прямой поток ветра, это приносит массу неудобств.

Чтобы избежать таких последствий щиток лучше изготовить под наклоном 36-46 градусов (как показано на втором рисунке). В этом случае кромка щитка будет максимально приближена к лицу водителя и опущена ниже глаз мотоциклиста, благодаря чему сильных завихрений не будет. Однако стоит обратить внимание, что верхняя кромка оргстекла отогнута приблизительно на 10-15 градусов. Это необходимо для того, чтобы водитель железного коня случайно не ударился лицом о щиток.

На третьем фото как раз показан неудачный вариант со слишком приближенным стеклом. В этом случае также не будет проблем с аэродинамикой, однако есть большой риск получить травму. Если такой вариант вам все же больше греет душу, то нужно будет оборудовать кромку резиновой накладкой, которая поможет смягчить удар в случае езды по неровному дорожному полотну. Также не стоит забывать о шлеме. Он способен защитить не только при падении, но и от непредсказуемых потоков ветра.
