Сборка простых транзисторных схем | Проекты самодельных схем

Сюда включена подборка важных простых схем на различных транзисторах для сборки.

Содержание

Простые схемы транзисторов для начинающих любителей

Многие простые схемы транзисторов, такие как сигнализация дождя, таймер задержки, защелка установки сброса, тестер кристалла, светочувствительный переключатель и многие другие, обсуждались в этой статье.

В этом сборнике простых транзисторных схем (схем) вы встретите множество небольших очень важных конфигураций транзисторов, специально разработанных и скомпилированных для начинающих энтузиастов электроники.

Простые схемы (схемы), показанные ниже, имеют очень полезные применения, и их легко собрать даже начинающим энтузиастам электроники. Давайте начнем их обсуждать:

Регулируемый блок питания постоянного тока:

Очень хороший регулируемый блок питания можно собрать, используя всего пару транзисторов и несколько других пассивных компонентов.

Схема обеспечивает хорошее регулирование нагрузки, ее максимальный ток не более 500 мА, достаточный для большинства применений.

---

Настоятельно рекомендуется : Проекты для начинающих

---

Сигнализация дождя

Эта схема состоит всего из двух транзисторов в качестве основных активных компонентов.

Конфигурация представляет собой стандартную пару Дарлингтона, что значительно увеличивает текущую мощность усиления.

Капли дождя или воды, падающие и соединяющие базу с плюсом, достаточны для срабатывания сигнализации.

Источник питания для защиты от фоновых помех:

Для многих схем аудиоусилителей помехи могут стать помехой, даже правильное заземление иногда не может решить эту проблему.

Тем не менее, мощный транзистор и несколько конденсаторов при подключении, как показано, определенно могут решить эту проблему и обеспечить требуемую мощность без фонов и пульсаций для всей схемы.

Защелка установки-сброса:

В этой схеме также используется очень мало компонентов, и она точно устанавливает и сбрасывает реле и выходную нагрузку в соответствии с входными командами.

Нажатие верхнего нажимного переключателя включает цепь и нагрузку, тогда как при нажатии на нижний нажимной переключатель он отключается.

Простой таймер с задержкой

Очень простую, но очень эффективную схему таймера можно разработать, включив всего два транзистора и несколько других компонентов.

Нажатие кнопки ВКЛ мгновенно заряжает конденсатор емкостью 1000 мкФ и включает транзисторы и реле.
Даже после отпускания переключателя цепь держится в этом положении до полного разряда С1. Временная задержка определяется значениями R1 и C1. В текущем дизайне это около 1 минуты.

Тестер кристаллов:

Кристаллы могут быть совершенно незнакомыми компонентами, особенно для новичков в электронике.

Показанная схема в основном представляет собой стандартный генератор Колпитца, включающий кристалл для возбуждения его колебаний.

Если подключенный кристалл исправен, это будет указано горящей лампочкой, неисправный кристалл будет держать лампу закрытой.

Предупреждающий индикатор уровня воды:

Больше никаких выглядываний и нервных переживаний из-за переполненных резервуаров для воды.

Эта схема будет издавать приятный тихий жужжащий звук задолго до того, как ваш бак переполнится.

Нет ничего проще, чем этот. Продолжайте следить за этими маленькими гигантами, я имею в виду простые схемы с огромным потенциалом.

Прибор для проверки устойчивости рук:

Уверены в ловкости рук? Настоящая схема определенно может бросить вам вызов.

Соберите эту схему и попробуйте надеть суженное металлическое кольцо на плюсовую клемму питания, не касаясь ее.
Жужжащий звук из динамика вызовет у вас «дергание рук».

Светочувствительный переключатель:

Список деталей приведен здесь

Если вы заинтересованы в создании недорогого светочувствительного переключателя, то эта схема именно для вас.

Идея проста, наличие света выключает реле и подключенную нагрузку, отсутствие света делает с точностью до наоборот.

Нужны дополнительные пояснения или помощь? Просто продолжайте публиковать свои ценные комментарии (комментарии требуют модерации, их появление может занять некоторое время).

Простой тестер цепи

Пассивное тестирование электронной схемы кажется довольно простой задачей. Все, что вам нужно, это действительно омметр.

К сожалению, работать с этим типом полупроводниковых устройств на самом деле не рекомендуется. Выходные токи, вероятно, повредят полупроводниковые переходы.

Тестер, описываемый в этой статье, прост в изготовлении и обладает тем преимуществом, что в тестируемой цепи можно подать не более 50 мкА.

Поэтому его можно использовать для большинства стандартных ИС и полупроводников, включающих элементы на основе МОП. Индикация осуществляется через небольшой громкоговоритель, чтобы в процессе тестирования не требовалось постоянно обращаться к тестирующему устройству, а не концентрироваться на контрольных точках.

Транзисторы Т1 и Т2 составляют базовый НЧ-генератор, управляемый напряжением, с динамиком, работающим как нагрузка. Частота генератора формируется конденсаторами C1, R1, R4 и внешним сопротивлением между измерительными выводами. Резистор R3 — коллекторное сопротивление Т2; C2 ведет себя как низкочастотная развязка этого конкретного резистора.

Как упоминалось ранее, тестер никогда не причинит никакого вреда проверяемой цепи; в качестве альтернативы лучше всего включить диоды D1 и D2, чтобы тестируемая схема никоим образом не могла противостоять повреждению частей тестера. Пока у вас нет электрического соединения между тестовыми контактами, цепь абсолютно не потребляет ток. Тогда срок службы батареи может быть примерно таким же, как срок годности батареи.

Индикатор предохранителя заднего фонаря автомобиля

Для тех, кто хочет быть уверенным, что лампы в их автомобиле находятся в отличном состоянии, эта схема, вероятно, является лекарством. Это довольно просто и предлагает честную индикацию в любое время, когда конкретный свет перегорает или перестает работать. По отношению к току, потребляемому лампой L, на сопротивлении Rx возникает падение напряжения.

Это падение напряжения должно составлять около 400 мВ, что может помочь определить значение R. Например, если это задние фонари, где пара ламп 10 Вт 12 В может быть параллельна, Rx может быть получилось, как указано ниже:

Ток может быть выражен как P/V = 20/12 = 1,7 А

Тогда Rx можно рассчитать как V / I = 0,4 / 1,67 = 0,24 Ом

T2 может быть BC557

Из-за того, что 400 мВ падение развивается на RX, T1 обычно включается, что приводит к отключению T2. В случае перегорания одного из задних фонарей ток через Rx снижается наполовину, что составляет 0,84 Ампер. Падение напряжения на Rx в этой точке составляет 0,84 x 0,24 = 0,2 В.

Это напряжение выглядит заметно минимальным для активации T1, что означает, что этот T2 теперь получает базовый ток через R1, и светодиод загорается. Чтобы получить эффективную индикацию отказа ламп, предлагается использовать одиночную схему детектора, поскольку может быть только пара ламп.

Тем не менее, вполне допустимо использовать один светодиод для нескольких датчиков: D1 и R3 работают совместно со всеми датчиками, а коллекторы всех транзисторов T2 могут быть соединены друг с другом. R3 должен быть 470 Ом для схемы 12 В и 220 Ом для схемы 6 В.

Простой регулируемый регулируемый источник питания

Очень простой регулируемый источник питания со стабилизированным выходом может быть построен всего из пары транзисторов, как показано ниже:

Транзисторы T1 и T2 образуют пару Дарлингтона с высоким коэффициентом усиления по току для управления выходным напряжением. Поскольку конструкция представляет собой эмиттерный повторитель, выходное напряжение эмиттера следует за базовым напряжением, что означает, что изменение базового напряжения пропорционально изменяет выходное напряжение эмиттера.

R1 вместе со стабилитроном определяет базовое напряжение Дарлингтона, которое в свою очередь обеспечивает эквивалентное выходное напряжение эмиттера.

R1 и стабилитрон можно зафиксировать по желанию, выбрав значения в соответствии со следующей датой:

Печатная плата Исполнение приведенного выше транзисторного стабилизированного источника питания можно увидеть на следующем рисунке.

Простая схема усилителя мощности 30 Вт

Эта простая схема усилителя мощности 30 Вт на полностью транзисторах может использоваться для питания небольших акустических систем от USB или мобильных источников музыки Ipod. Устройство обеспечит великолепное звучание усиленной музыки, достаточное для любой небольшой комнаты.

Уровень искажений для этой 30-ваттной схемы транзисторного усилителя значительно снижен, а стабильность потрясающая.

Конденсатор C7 расположен так, чтобы компенсировать фазовый сдвиг выходных транзисторов. Значение R1 уменьшено до 56 кОм, а дополнительная развязка с помощью резистора 47 кОм и конденсатора 10 мкФ включена последовательно с высокопотенциальной стороной R1 и плюсом питания.

Выходное сопротивление минимально, т.к. T5/T7 и T6/T8 работают как силовые дарлингтоны. Управляющий усилительный каскад эффективно выдает входное напряжение 1 В RMS.

Благодаря пониженной входной чувствительности усилитель обеспечивает отличную стабильность, а его уровень чувствительности к фону минимален. Значительная отрицательная обратная связь через резисторы R4 и R5 гарантирует снижение искажений. Оптимальное допустимое напряжение питания 42 В.

Схема питания должна быть выполнена в виде стабилизированного блока питания усилителя. Помимо представленных радиаторов, транзисторы 3nos 2N3055 необходимо охладить, зажав их на металлическом корпусе с помощью слюдяных изолирующих шайб. Стол блока питания предназначен для стерео.

Электрические характеристики схемы усилителя мощностью 30 Вт приведены ниже:

Полный список деталей для указанной выше схемы усилителя

Задержка выключения освещения салона автомобиля

может включать внутреннее освещение через некоторое время после того, как двери были заперты, что позволяет водителям легко пристегнуть ремни безопасности и повернуть ключ зажигания. Простая схема выключения с задержкой, показанная ниже, может идеально использоваться для реализации этой функции.

Когда двери закрыты, дверной контакт размыкается, отключая базу транзистора от линии заземления vi D3. Это нарушает смещение земли для транзистора pnp. Тем не менее, реле все еще удерживает некоторое время из-за C1, который позволяет току базы BC557 проходить через C1 и катушку реле, пока в конечном итоге C1 полностью не зарядится и не отключит транзисторы и реле.

7-сегментный дисплей Контроллер освещения Цепь

Типовой ток 7-сегментного дисплея должен быть ограничен примерно до 25 мА, что обычно осуществляется с помощью последовательных резисторов. При наличии резисторов невозможно дальнейшее изменение подсветки дисплея. Схема, показанная здесь, альтернативно питает дисплей от регулируемого источника напряжения, построенного на схеме эмиттерного повторителя.

Подсветка светодиодов дисплея меняется в зависимости от настроек регуляторов напряжения P1 (грубая) и P2 (точная), примерно в пределах от 0 до 43 вольт, точная настройка имеет решающее значение из-за диодной характеристики светодиода.

При регулировке подсветки дисплея выходное напряжение сначала фиксируется на минимальном уровне, после чего постоянно увеличивается до нужной яркости.

Общий ток для любого 7-значного дисплея не должен превышать 1 А, чтобы обеспечить безопасный и надежный ток сегмента 25 мА (7 сегментов по 25 мА для 6 цифр). Выбор последовательного транзистора (T1) определяется его рекомендуемыми характеристиками рассеяния.

Работа реле с более низким напряжением питания

После того, как реле работает с номинальным напряжением, оно фактически способно удерживать активацию даже при значительном снижении управляющего напряжения. Пониженное напряжение позволяет реле работать оптимально, но при этом экономить энергию.

Однако начальное напряжение должно быть близко к указанному на реле напряжению, иначе реле может не сработать.

Схема, описанная ниже, позволяет реле включаться при питании ниже номинального, гарантируя, что при включении напряжение увеличивается с помощью схемы удвоения напряжения с диодом/конденсатором. Это повышенное напряжение обеспечивает требуемое более высокое начальное питание реле. Как только активация завершена, напряжение падает до нижнего значения, что позволяет реле удерживать и работать с уменьшенной экономичной мощностью.

Простой двухтранзисторный генератор

Этот небольшой экспериментальный двухтранзисторный генератор может легко создавать слышимые частоты в диапазоне от 100 Гц до 2 кГц, работая с небольшим громкоговорителем. Цепь может питаться от 4 батарей типа АА или постоянного источника питания 6 вольт. Технические характеристики тока для этой цепи определяются напряжением источника питания и сопротивлением используемого громкоговорителя, и обычно диапазон может составлять от 10 до 300 мА.

Потенциометр P1 задает спектр рабочих частот, который устанавливается в широком диапазоне значений. Можно попробовать потенциометры до 1 МОм, преобразовав нижний регулятор частотного диапазона примерно до 10 Гц. C1 также может быть изменен, и значения между 0,01 мкФ и 0,22 мкФ могут подойти для тестирования.

Большие значения C1 будут генерировать частоты в нижнем спектре диапазона. Схема очень хорошо работает в таких приложениях, как будильники, видеоигры, игрушки и для получения дополнительной информации о транзисторных генераторах.

Лампа-мигалка на полевых транзисторах

Простая схема лампы-мигалки создана с использованием пары полевых транзисторов, которые собраны вместе как простой нестабильный мультивибратор. Эти транзисторы работают попеременно и включают и выключают две лампы.

Значения R/C, показанные на диаграмме, фиксируют частоту мигания примерно на уровне 1/3 Гц. Просто регулируя значения резистора или конденсатора, можно получить практически любую скорость мигания. Для использования ламп с более высоким номиналом вы можете подключить большее количество МОП-транзисторов параллельно, без использования каких-либо конкретных частей, зависящих от тока.

Лампы могут представлять собой типичные лампы на 12–14 В с сопротивлением 6 Ом и холодной нитью накала. Всякий раз, когда используется 12 вольт, пусковой ток, используемый схемой, будет 2 ампера. Одна и та же лампа после включения и выключения будет работать при токе всего 200 мА.

Двойная светодиодная мигалка

Нестабильный транзистор, часто называемый генератором прямоугольных импульсов, представляет собой гибкую схему. Для иллюстрации на диаграмме ниже показано, как это может мигать парой светодиодов (LED) один раз в секунду. Значения постоянной времени резистивно-емкостных конфигураций R4 и C1 и R3 и C2 определяют частоту мигания.

Светодиоды соединены последовательно с коллекторами транзисторов Q1 и Q2, и оба стробоскопа включаются и выключаются в равномерном противофазе. Изменение значений R4 и C1 или R3 и C2 будет изменять частоту мигания. Чтобы преобразовать схему в сигнальную лампу с одним светодиодом, поменяйте местами один из светодиодов с помощью короткой перемычки.

Схема мигающего неонового шара 9 В

Мигающие неоновые шары используются во многих приложениях, но их довольно высокое рабочее напряжение не позволяет их нормальное использование в ситуациях, когда нет доступа к сети.

Предлагаемая схема неонового шара-мигалки позволяет питать неоновые лампы от низковольтного источника постоянного тока. Напряжение, необходимое для зажигания неоновой лампы, достигается через обычный понижающий трансформатор 240-6,3В, подключенный в обратном порядке. Разряд батареи схемы довольно низкий, который может составлять от 1 до 2 миллиампер по отношению к 9-вольтовой батарее.

Q1 — однопереходный транзистор, настроенный на работу в качестве релаксационного генератора. Его функциональная частота устанавливается сетью R2-C1. Импульсы, генерируемые UJT Q1, подаются на транзистор Q2, который затем переводит транзистор Q3 в режим насыщения.

Резкое увеличение тока, возникающего в обмотке трансформатора 6,3 В из-за перехода Q3 в режим насыщения, вызывает высокое напряжение во вторичной обмотке трансформатора, вызывая мигание неоновой лампы. Диод D1 предназначен для защиты транзистора от скачков высокого напряжения, вызванных индуктивным переключением трансформатора.

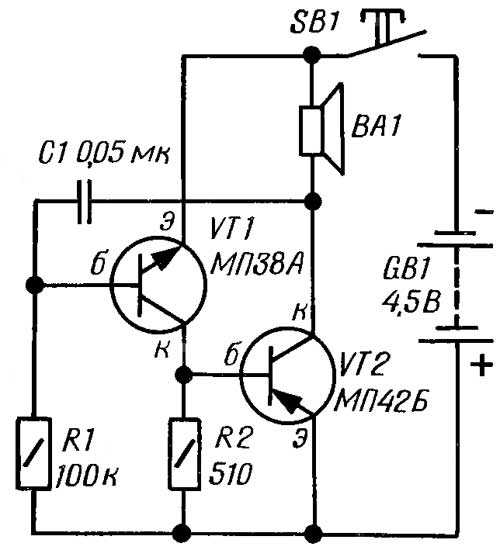

Простая схема звукового сигнала

Эта простая схема звукового сигнала построена на основе асимметричного мультивибратора, инициализируемого с помощью кнопки. Громкоговоритель представляет собой крошечную деталь с импедансом катушки от 25 до 40 Ом. Вы также можете использовать наушники с импедансом около 500 Ом вместо рекомендованного динамика.

Резистор R1 можно использовать для регулировки диапазона звуковых частот бипера. Вы можете использовать любой кремниевый, NPN, низкочастотный, малосигнальный транзистор для Q1, например, AC127, BC107, BC108 и т. д., а для Q2 можно попробовать любой PNP-транзистор, такой как 8550, 2N2907, BD140 и т. д. Характеристики батареи могут соответствовать току стока Q2.

Однотранзисторная схема низких/высоких частот

Эта базовая схема с одним транзистором обеспечивает усиление примерно на 15 дБ на частоте 100 Гц или ослабление на частоте 15 кГц. В этой простой схеме низких и высоких частот используется малошумящий аудиотранзистор общего назначения, а выходной сигнал может быть напрямую подключен к регулятору громкости любого усилителя мощности, где обычно настраивается регулятор тембра.

Коэффициент усиления этой однотранзисторной схемы управления тембром близок к единице при измерении с регуляторами, отрегулированными в «плоском» положении.

Усилитель класса A

На самом деле это усилитель класса A, что означает, что он может управлять нагрузкой с импедансом более 65 Ом, например небольшим динамиком или гарнитурой. Усилитель потребляет ток покоя около 20 миллиампер. И наоборот, увеличив значение R3, этот сток можно было бы уменьшить. Транзисторы Q1 и Q2 настроены как усилители с общим эмиттером, при этом выход Q1 напрямую связан со входом Q2.

Общий коэффициент усиления по напряжению этой схемы составляет около 80 дБ. Обратите внимание, как конденсатор C3 разъединяет резистор R3, эмиттерную нагрузку Q2, так что напряжение эмиттера Q2 соответствует среднему напряжению коллектора Q1.

Используя R2, ​​базовое смещение для Q1 получается от эмиттера Q2. Отрицательная обратная связь по постоянному току стабилизирует смещение в этой установке. Громкость схемы регулируется входным потенциометром R4.

Цепь ограничителя шума

Звуковой шум может раздражать, особенно при попытке прослушивания плохого вещательного канала. Вы можете обнаружить, что нежелательный фоновый шум полностью заглушает сигнал вещания, делая его непригодным для использования. Для решения этой проблемы можно использовать схему ограничителя шума на транзисторах, изображенную на схеме ниже.

С помощью потенциометра R3 и сигнал, и шум передаются на усилитель Q1 в этой цепи. Эти сигналы одинаково усиливаются транзистором Q1, однако диоды D1 и D2 ограничивают размах колебаний выходного сигнала Q1 примерно до 1,2 В.

Пики шума не превышают выходной сигнал, если R3 установлен так, что выходной сигнал увеличивается до этого пикового уровня. В результате уровень сигнала может быть более четким и понятным.

Генератор частоты ударов BFO

Индуктивно-емкостные (LC) генераторы находят широкое применение в испытательном оборудовании и практических схемах. Гетеродин, иногда называемый генератором частоты биений или BFO, может быть построен с использованием одного BJ, как показано на рисунке ниже.

Коллекторная нагрузка транзистора Q1 представляет собой модифицированный преобразователь промежуточной частоты 465 кГц, который устроен как традиционный генератор Хартли. Когда встроенный настроечный конденсатор трансформатора удаляется, переменный конденсатор C1 преобразуется в регулятор настройки генератора переменной частоты. Выходная частота может быть установлена ​​в диапазоне от 465 кГц до 1,7 МГц.

Когда радиостанция, способная определять частоты диапазона вещания, расположена рядом с цепью генерации сигнала, она улавливает частоту колебаний. Нота биения может быть слышна, если генератор сигналов настроен на промежуточную частоту радио. В результате можно было легко принимать непрерывные или однополосные передачи.

Простейший металлоискатель

Следующая принципиальная схема с одним транзистором представляет собой разновидность вышеупомянутой идеи BFO, однако она не включает вторичную обмотку трансформатора. В сочетании с находящимся поблизости радиоприемником, действующим как детектор и усилитель, схема превращается в обычный искатель металлических предметов.

Катушка генератора L1 состоит из прочной намотки 30 витков провода на пластиковую основу или катушку диаметром от 3 до 4 дюймов. Когда трехжильный кабель подключает его к цепи, он превращается в поисковую головку или сенсорную катушку. Когда вы используете схему в качестве традиционного металлоискателя с подметанием земли, поисковую головку или датчик можно поместить на нижний конец длинного деревянного или пластикового шеста.

Обнаружение зарытых богатств или армейских мин с помощью как минимум нескольких металлических частей может быть выполнено с использованием идентичных схем. Если вы хотите обнаружить металлические трубы или провода, скрытые кирпичными, деревянными или оштукатуренными стенами, всю схему можно хранить в переносном ящике. Для работы схемы искателя объекта требуется наличие металлического корпуса, который будет конфликтовать с электромагнитным полем катушки L1.

Вторгающийся объект влияет как на значение индуктивности L1, так и на частоту поля. Портативная широковещательная радиостанция с батарейным питанием, поднесенная ближе к цепи локатора, может точно определить местонахождение металлического предмета. Он обнаруживает изменение частоты и издает громкий визг.

Чтобы слушать низкочастотный ритм или трепетание из динамика радио, сначала настройте радио на местную станцию. Затем настройте C1, чтобы наблюдать низкочастотный биение или чириканье из динамика радио. Если локационная схема расположена близко к скрытому металлическому объекту, ритм резко изменится.

Преобразователь 9 В в 300 В с использованием одного транзистора

На следующем рисунке снова генератор Хартли используется в качестве преобразователя постоянного тока в постоянный. Он имеет возможность преобразовать выход 9-вольтовой батареи в 300-вольтовый постоянный ток. Т1 — это трансформатор, который преобразует 9-0—9 вольт в 250 вольт. Индуктивность генератора (L) образована его первичной обмоткой.

На вторичной обмотке T1 подача 9 В увеличивается примерно до 350 В. Однополупериодный выпрямительный диод D1 выпрямляет эту форму волны и заряжает конденсатор C4. При токе нагрузки в несколько миллиампер выходное напряжение падает примерно до 300 вольт при постоянной нагрузке.

Предупреждение: поскольку C4 не является постоянно заряженным, он может накапливать и разряжать сильный, но несмертельный разряд для любого новичка.

Логический пробник

Наше следующее устройство — двухтранзисторный логический пробник, также известный как датчик положительного напряжения. При подключении к положительному потенциалу звучит зуммер и загорается светодиод.

Соединение Дарлингтона между транзисторами Q1 и Q2 обеспечивает чрезвычайно высокое входное сопротивление схемы.

Питание светодиода и пьезоизлучателя осуществляется от выхода транзисторов с общим коллектором. Транзисторы включаются и выдают визуальные и звуковые выходные сигналы, как только датчик обнаруживает положительное напряжение выше примерно 1,5 вольт (высокий логический уровень).

Для работы логического пробника его отрицательный вывод необходимо подключить к общей или отрицательной шине питания тестируемой платы.

Схема светового музыкального генератора

ПРИМЕЧАНИЕ. Поменяйте местами транзисторы T1 и T2. Значение T1 следует заменить на 2N2222, а T2 следует заменить на 2N2907

. Это странное устройство на транзисторах, иногда известное как аудиодетектор света, преобразует световую энергию в мелодию. Просто поместив его рядом с лампочкой, динамик сразу же начнет издавать звуки.

Простые движения рук между фоновым светом и LDR можно использовать для создания музыки. Этот метод разделения световых лучей изменяет количество света, достигающего чувствительного LDR, что, в свою очередь, генерирует различные звуковые тона.

Приложив немного усилий, вы быстро сможете генерировать известные мелодии из схемы.

Этот осциллятор на самом деле не является осциллятором с обнаружением света. Для питания динамика и транзисторов предусмотрена встроенная 9-вольтовая батарея. LDR просто изменяет сопротивление смещения транзистора T1.

Конечным результатом является устройство, которое генерирует разнообразные звуки, сохраняя при этом одинаковую интенсивность. Кстати, вы обнаружите, что генерируемый тон становится тем выше, чем сильнее становится источник света (например, под прямыми солнечными лучами). Лучший способ рассеивать свет — позволить ему пройти сквозь пальцы.

Универсальный генератор сигналов

Вам нужен практичный, но недорогой генератор аудиосигналов на транзисторах для проверки ваших аудиопроектов? Возможно, вы хотели бы, чтобы некоторые из ваших сломанных радиоприемников и усилителей снова заработали?

Какими бы ни были ваши потребности, этот удобный небольшой генератор сигналов обладает всеми функциями, доступными в более дорогих коммерческих моделях, что делает его идеальным инструментом для устранения общих неисправностей.
