Домкрат винтовой своими руками: Механический винтовой домкрат своими руками

Содержание

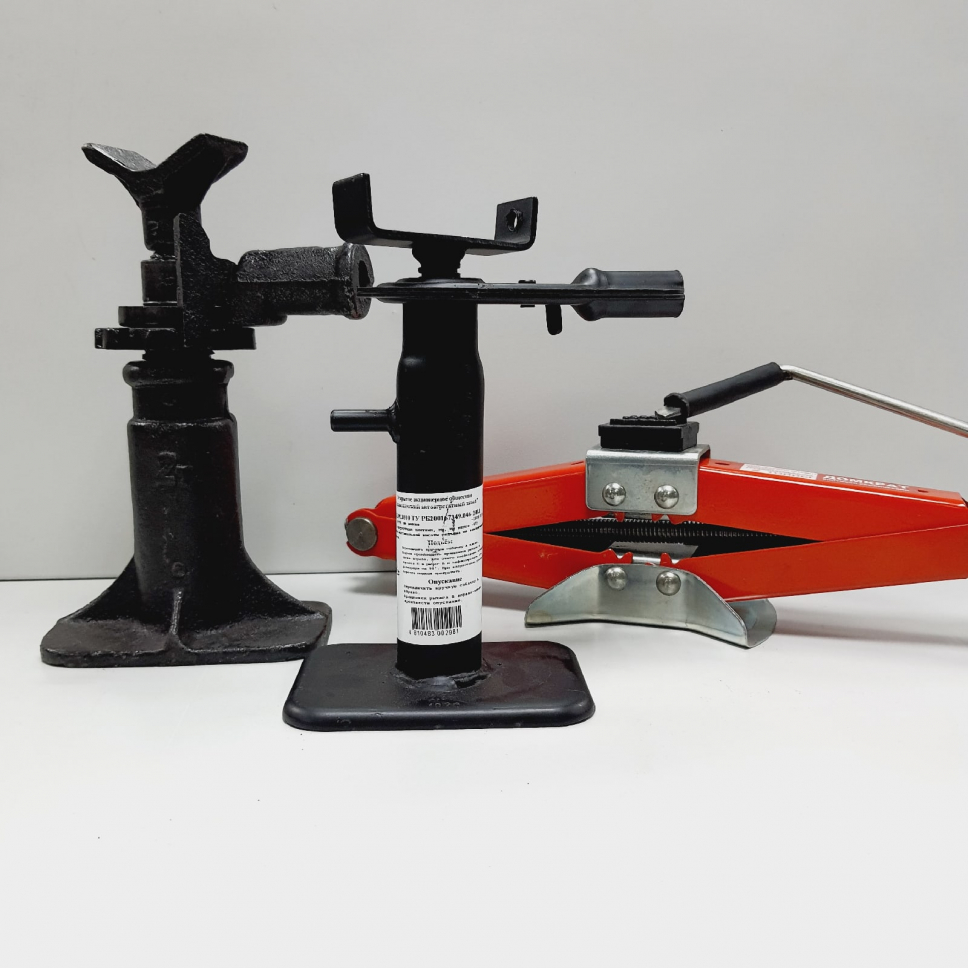

Как доработать стоечно-винтовой домкрат в универсальный подъемник для любых авто

Стоечно-винтовой домкрат от старых моделей ВАЗ не подходит для современных автомобилей. При этом он отличается от аналогов большей высотой подъема, поэтому все же в определенном случае является лучшим за бутылочные гидравлические домкраты. В связи с этим есть смысл его переделки в универсальный домкрат, подходящий под любой легковой автомобиль.

Материалы:


  • стоечно-винтовой домкрат;
  • швеллер 80 мм;
  • профильная труба;
  • арматура d10 мм;
  • жесткая резина.

Доработка домкрата



Из швеллера необходимо сварить устойчивую опору под домкрат. Она будет состоять из 5 частей. Из них одна имеет длину 440 мм, две 150 мм и две 100 мм. Из нарезанных заготовок сваривается подошва.



По центру полученной площадки приваривается домкрат.

Затем из него снимается откидная опорная лапка. Она больше не потребуется, поэтому отправляется в металлолом. Вместо нее устанавливается мощная профильная труба. Для этого сверлятся отверстия, в которые вставляются стальные штифты. Чтобы они не выпадали, все приваривается сваркой. Штифты нужно использовать крепкие из хорошей стали, чтобы их не срезало под нагрузкой. В их качестве можно применить старые клапана.


Для придания конструкции жесткости приваривается дополнительный подпор из арматуры. Он фиксируется к корпусу домкрата со стороны рукоятки регулировки и к подошве из швеллера.

В закрепленной профильной трубе домкрата вырезаются 2 окна. В них вставляется вырезанная из жесткой резины прокладка, которая будет использоваться для упора в днище автомобиля. Она исключит вероятность повреждения порогов. Также прокладка предотвратит соскальзывание.


Для эстетики и защиты от коррозии доработанный домкрат стоит покрасить.

Полученный инструмент может использоваться для подъема любого легкового автомобиля в пределах своей тоннажности. Он поднимает выше бутылочных гидравлических домкратов, что может быть полезным при выполнении ремонта в домашних условиях при отсутствии смотровой ямы. Поскольку конструкция сделана с упором на надежность, то она излишне громоздкая. Это сугубо гаражный вариант инструмента, не рассчитанного на постоянную перевозку в багажнике. Так как домкрат будет использоваться в домашних условиях, то можно обрезать его рукоятку и вращать регулировочный винт шуруповертом.


Смотрите видео


Домкрат своими руками. Виды домкратов, особенности изготовления. Самодельный подкатной домкрат для автомобиля своими руками Чертежи самодельных домкратов

Имея под рукой чертеж — домкрат винтовой, своими руками делаем его из швеллеров стальных гнутых равнополочных ГОСТ8278-83.

На рисунке выделены синими прямоугольниками типы размеров используемого сортамента

Домкрат винтовой состоит из следующих деталей:
Основание
Нижнее плечо
Верхнее плечо
Упор
Винтовой механизм

ОСНОВАНИЕ

Изготовим из сортамента площадью сечения 2,63 (см²). Сверлим четыре сквозных отверстия диаметром, равным диаметру штифта. При сверлении, строго выдерживайте межосевое расстояние между ними. При необходимости, основание можно прикрепить на более широкую съемную площадку.

НИЖНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с основанием.

ВЕРХНЕЕ ПЛЕЧО

Изготовим из сортамента площадью сечения 2,28 (см²) по аналогии с нижним плечом.

УПОР

Изготовим из сортамента площадью сечения 1,99 (см²) по аналогии с верхним плечом.
Сверху, крепим резиновую прокладку.

ВИНТОВОЙ МЕХАНИЗМ

1.

Вал – винт . Изготовим из металлического прутка диаметром двенадцать миллиметров. С одной стороны резьбу М12, с другой фиксатор, который крепится к валу при помощи шплинта через сквозное отверстие на валу.

2. Ось – упор . Относительно которых происходит вращение нижних и верхних плеч.

Осями с обеих сторон, являются штифты с цилиндрическими плоскими головками, которые крепятся с осью при помощи шплинтов.

В одном упоре просверлено сквозное отверстие диаметром десять миллиметров, в другом – нарезана внутренняя резьба М12.
3. Фиксатор. Фиксирует вал со стороны его вращения и обеспечивает возможность передачи крутящего момента к валу.

Рабочие характеристики домкрата винтового, сделанного своими руками.


Взяться за такое «творчество» побудило меня утверждение о «тяжёлом» труде переписчиков чужих самоделок . Назовем это «проба пера».
Что бы усложнить себе задачу, выполнил ее с видио-сюжета.

Сразу скажу, да простит меня автор и пусть он сам ищет свое творение на просторах интернета. Представляю на ваш «суд» СВОЕ уже «творение».

Каждый автомобилист , с покупкой автомобиля приобретает для обслуживания домкрат. Домкраты бывают разные, как чисто механические, так и чисто гидравлические. Но все они имеют главный недостаток, это удобства пользование. Установить домкрат под автомобиль не согнувшись в «три-погибели» невозможно. Существуют более продвинутые, для стационарного пользования, но стоимость таких «зашкаливает». Вот о таком домкрате и пойдет речь.
Автор самоделки соединил два вида домкратов воедино. Вот как это у него получилось.


Особенности конструкции.
Для своей конструкции автор использовал готовый гидравлический домкрат, сделав к нему приспособление . Вся конструкция состоит из толстостенного швеллера на 80. выполнена из целой заготовки. Изгибы конструкции достигались за счет прорези боковых стенок и дальнейшего проваривания. Из фото хорошо видно устройство опорных роликов (колесики), останавливаться на них не вижу смысла.
Для непосредственной опоры на кузов автомобиля закреплена резиновая опора, ее можно взять от опорных подушек рессор, двигателя… доработав до нужных размеров.

Для установки и фиксации домкрата, приварена (прикручена) на нижний швеллер металлическая пластина, имеющая размер основания домкрата и толщиной в районе 5мм. Основной упор будет на швеллер.


Что бы зафиксировать домкрат, в его основании просверлили два отверстия на 8-10мм, а в основании приваренной платины под домкрат, установлены два направляющих штифта. Что позволяет надежно закреплять домкрат и в тоже время свободно его изымать.
На главный шток домкрата приварили поршневой палец от автомобиля, обрезов его по размеру внутренней ширины швеллера. Этот палец опирается на подвижную часть устройства и что бы домкрат не мог «соскользнуть», с обоих сторон пальца внутри швеллера приваривают ограничители виде двух металлических пластин толщиной не менее 8-10мм. При это палец должен легко там вращаться.


Для жесткости конструкции приварены «косынки». Что бы не увеличивать вес устройства, выполнены они не из сплошного металла. Так же приварена ручка для удобства пользования.

Подкатив под автомобиль устройство, вы как обычно с помощью ручки начинаете подъем основного штока домкрата и и тем самым приводите в движение подъемный рычаг.

За счет увеличенного рычага подъема, возможно полное поднятие всей подымаемой стороны. Оба колеса не опираются.

Вот пожалуй и все об особенностях изготовления данной конструкции.

Для придания самоделки»вида», ее необходимо окрасить.

Что же вам потребуется для изготовления такого «подкатного» домкрата:
0. Голову.
1. Готовый гидравлический домкрат.
2. Швеллер толстостенный на 80, в районе 1.5м.
3. Металлические пластины толщиной от 5 до 10мм, 150-200 см квадратных.
4.Металлический «кругляш» диаметром 12-16мм. 1-1.5 метра.
5. Поршневой палец автомобиля.
6. Резиновая «подушка».

Инструмент
1. «Болгарка»
2. Сварка.
3. Слесарный инструмент.

Домкраты принято использовать в процессе ремонта автомобилей, хотя такое устройство оказывается незаменимым и при сооружении мостов, а также прокладке электролиний. Чтобы такое оборудование оказалось максимально эффективным, следует отдать предпочтение реечной модели. При наличии базовых знаний и опыта ее можно сделать своими руками.

Виды и принцип работы

Все реечные домкраты могут быть электрическими или с ручным приводом. Несмотря на такое различие, принцип работы устройства сохраняется. Так, происходит взаимодействие храпового механизма с рейкой. Корпус поднимают и перемещают по рейке. Здесь предусмотрена опора и рычаг. Также есть механический кожух, защищающий все детали от возможного загрязнения.

Реечные модели делятся на две группы:

  • зубчатые – здесь предусмотрена рукоятка с шестеренками;
  • рычажные – такие домкраты приводят в движение благодаря рычагу.

Самое простое оборудование поднимает вес, не превышающий 8 т. В продаже встречаются особые модели, предназначенные для выполнения различных строительных работ. Благодаря сложной конструкции они способны выдерживать вес около 10 т. Этот показатель у одноступенчатых разновидностей составляет 15 т, а у трехступенчатых – 20 т. Причем удастся перемещать груз по горизонтали и вертикали.

Инструмент работает при приложении определенного усилия на соответствующий механизм. При необходимости удается даже поднимать груз непосредственно с земли. Этому способствует низкий подхват.

Главным недостатком всех реечных домкратов считаются их внушительные габариты. Так, оборудование, предназначенное для работы с грузами в 5 т, имеют вес около 40 кг . Соответственно, использовать их в бытовых условиях не всегда удобно.

Важные технические характеристики

Чтобы приобрести или сделать своими руками надежный домкрат, стоит учитывать несколько основных параметров . Именно они влияют на эффективность и безопасность выполнения различных работ.

Самостоятельное изготовление домкрата

Практически каждый человек может сделать своими руками домкрат при наличии соответствующего опыта и всех необходимых деталей. Стоит отметить, что самостоятельная сборка на практике всегда выходит дешевле покупки готового оборудования. При создании такого устройства можно

использовать различные схемы , хотя в целом выполнение работ остается одинаковым.

Стоит отметить, что для создания домкрата своими руками лучше брать детали, выполненные из закаленной стали. Если говорить о винте, то оптимальным решением станет изделие с трапецеидальной резьбой. Правильно изготовленное устройство можно смело применять при ремонте автомобилей и выполнении строительных работ. Если подсоединить сюда металлический трос, то домкрат сможет заменить собой лебедку. Подобное устройство поднимет груз весом в 5–20 т.

Особенности эксплуатации оборудования

Чтобы домкрат был эффективным, надежным и долговечным, нужно правильно его использовать. Так, в процессе разворачивания опорную «пятку» аккуратно задвигают вглубь. Благодаря этому устройство будет ровным и устойчивым. В противном случае оно немного наклонится, а значит, груз может сдвинуться или вовсе выпасть.

Как только устройство займет нужную позицию, следует переместить выключатель в верхнее положение, а затем потянуть рычаг вверх , чтобы «пятка» уперлась в груз. Только после этого этапа можно приступать к подъему.

Во время работы с домкратом следует помнить о технике безопасности. Стоит находиться по левую сторону от инструмента и держать рычаг правой рукой. Его дополнительно берут левой рукой, располагая сбоку большой палец. При этом следует убедиться, что пальцы не дотрагиваются до реек, а голова не находится между рычагом и рейкой. Если не соблюдать такие рекомендации, возможно травмирование пальцев и сотрясение мозга.

Сам рычаг аккуратно раскачивают вверх-вниз. Если в процессе работы кажется, что домкрат слегка перекосился, следует переустановить его и начать все заново. После поднятия груза рычаг фиксируют в соответствии со схемой.

Стоит отметить, что опускание груза считается более травмоопасной процедурой, потому ее выполняют очень аккуратно и медленно. К возможным повреждениям обычно приводит выход шпонки . Чтобы избежать этого, важно крепко держать рычаг до тех пор, пока груз не коснется земли.

Реечный домкрат незаменим для каждого автомобилиста. Такое оборудование несложно сделать своими руками, используя несколько стальных труб, листов и крепежей. Готовое изделие нужно периодически очищать от грязи, поливая водой из шланга. Такого простого ухода достаточно для правильного функционирования конструкции.

Всем добрый день. Есть у меня домкрат ромбовый, я потерял ручку от него, она была сделана в виде крючка. Поднимать машину при помощи такого домкрата без ручки не очень-то и удобно. В двух- трех магазинах спросил про ручку, у них такой не оказалось, было решено придумать что-нибудь другое. Поэтому было решено так сказать модернизировать этот домкрат. Тем более, что надо уже ставить летние колёса, зима прошла.

Итак, берём болгарку и аккуратно отпиливаем это ушко, куда надо было сувать крюк-ручку, для того чтобы крутился домкрат.


Вот я отпилил ушко.

Теперь нам надо найти, вернее подобрать головку, которую мы приварим вместо нашего ушка. Вот я у себя подобрал такую головку, дополнительно делать с ней ничего не надо, просто надо хорошо приварить.

Теперь берем сварочный аппарат и привариваем головку.

Получается вот так.

После сварки я немного обточил это место, слишком не стал обтачивать, чтобы осталось немного железа для твердости.

С такой головкой легко крутить домкрат и поднимать автомобиль, особенно удобно крутить трещёткой.

Вчера попробовал домкрат в деле, поменял все четыре колеса, поставил летнюю резину, с домкратом работать стало просто удобно и легко.

Ну вот вроде и всё, если кому поможет данная статья то буду очень рад. Идея подсмотрена у Алексея из Тамбова.

Проблема подъема грузов большой массы перед человечеством стоит достаточно давно. В последние годы для ее решения все чаще стали использоваться домкраты. Особняком в этом ряду стоит гидравлический домкрат. Он способен при минимуме усилий поднимать действительно тяжелые грузы. Гидравлика, с тех пор как появилась наука, пришла на помощь человеку. Бывают ситуации, когда подъемник такого рода попросту необходим, но нет возможности его приобрести. Как сделать самодельный домкрат?

Конструкция и ее особенности

Разумеется, перед тем как непосредственно приступать к работе, обязательно нужно узнать подробнее о конструкции гидравлического домкрата. На самом деле она не так уж и сложна, как может показаться на первый взгляд. Основными элементами являются корпус, насос, плунжер, винт с подъемной пятой. Гидравлический домкрат чаще всего изготавливается из закаленной стали. При этом в качестве рабочей жидкости выступает специальное масло, имеющее высокие показатели вязкости. Обычное моторное масло в данной ситуации не подойдет.

Стоит это учитывать при разработке устройства. Обычно именно корпус является основной частью гидравлического домкрата. Он служит не только резервуаром для рабочей жидкости, но и самым настоящим цилиндром для поршня. Устройство данной конструкции подразумевает наличие защитных клапанов, которые обеспечивают бесперебойную работу. Он оснащается ручным или ножным насосом.

Спуск масла осуществляется с помощью специальной ручки, которая является частью механизма. Подъемный механизм при этом и специальный выдвижной гидравлический цилиндр способны поднимать рабочую площадку. Создается достаточно высокое давление, которое и позволяет поднимать грузы разнообразной массы. Корпус такого приспособления может быть как коротким, так и удлиненным. Второй вариант чаще всего применяется при проведении ремонтных работ тяжелой техники. К примеру, это может быть автобус или большегрузный автомобиль.

Домкрат своими руками. Виды домкратов, специфические особенности изготовления

Домкрат – это приспособление, которое должно находиться как в багажнике машины, так и у автолюбителя в гараже. При этом второй вариант лучше подобрать массивнее с универсальным функционалом и высоким показателем грузоподъемности. Данным характеристикам стопроцентно соответствует пневматический домкрат, своими руками который сделать не составит большого труда.

Характеристики пневматического приспособления

Имеется три основных критерия, по которым оценивается самодельный надувной домкрат:

  1. Показатель грузоподъемности. Для обеспечения безопасной эксплуатации данная величина должна превышать вес транспортного средства. Для легкового авто достаточно будет характеристики около двух тон, обслуживание более тяжелых машин требует грузоподъемности не менее 2,5 тонн.
  2. Высота подхвата. Этот аспект играет важную роль, если автомобиль имеет небольшой клиренс. Оптимальным показателем является величина не менее 100 мм.
  3. Уровень подъема. Самодельный домкрат пневматического типа имеет высоту не более 500 мм. Этого запаса вполне хватает для замены колес и некоторых других работ, агрегат такелажный с подключением к компрессору позволяет поднять авто до 70-80 см.

Однозначно при выборе домкрата и его изготовлении в первую очередь нужно ориентироваться на свой автомобиль, условия его эксплуатации и хранения.

Как самостоятельно сделать домкрат?

Чтобы соорудить домкрат своими руками, потребуется не так много материала и усилий. Необходимо подобрать следующие детали:

  • использованную подушку от грузовой машины;
  • подходящий болт;
  • шариковый элемент;
  • колесный ВАЗовский фиксатор;
  • штуцер;
  • в качестве основного инструмента дрель.

Из представленных элементов собирается конструкция. В отверстие подушки вкручивается болт. Предварительно в нем нужно сделать гнездо для штуцера от камеры.

В качестве клапана используется колесный болт от ВАЗа, в котором просверливается отверстие. На следующем этапе имеющиеся элементы соединяются, после того как в отверстие установлен шарик, который будет служить для забора воздуха.

Особенности

Для практической реализации этого приспособления необходим специальный насос. Надувной домкрат устанавливается под днище транспортного средства. Для подстраховки желательно использовать деревянную подставку, которая будет взаимодействовать непосредственно с машиной.

В таком механизме имеется один существенный недостаток. Поскольку грузовая подушка имеет приличные размеры, автомобиль с низкой посадкой придется предварительно приподнимать для установки рассматриваемого устройства. Если к нижней части таких агрегатов приделать тележку с колесиками – получатся самодельные подкатные домкраты для автомобилей.

Сравнительные характеристики

Пневматический вариант поднимает груз за счет силы сжатия воздушной массы. Подобные модификации работают от подсоединения к дополнительному оборудованию или от выхлопов машины. Воздушная масса поступает в камеру. Благодаря сжатию и увеличению объема, происходит подъем авто. Достоинство моделей в том, что не нужно прилагать особых усилий, а при наличии компрессорной установки процесс занимает считанные секунды.

Механический домкрат для автомобиля подразумевает приведение его в работу посредством вращения или закручивания специальной рукоятки. Такие модификации имеют невысокую цену и компактные размеры.

Принцип гидравлики похож на механический вариант. Отличие заключается в облегчении процесса выкачивания рабочей части домкрата, благодаря наличию жидкости в рабочей системе. Подобные модификации имеют длительный срок службы.

Механический домкрат с электроприводом работает от сетевого питания, вся основная работа приспособления производится за счет электричества. Плюсы устройства неоспоримы, однако требуется подключение его к розетке.

Меры безопасности

Невзирая на то, что надувной домкрат является одним из самых элементарных в эксплуатационном плане, его использование требует соблюдения определенных мер предосторожности.

Во избежание вылета агрегата из-под автомобиля его необходимо правильно установить. Перед тем как устанавливать новое пневматическое приспособление, желательно один раз выкачать его без нагрузки, после чего оно спускается и само укладывается соответствующим образом. Чтобы уберечь домкрат от повреждений, на пол лучше постелить коврик.

Для изготовления рабочей камеры устройства подойдут материалы на основе ПВХ. При минусовой температуре такая конструкция затвердевает и становится грубой. Как отмечают специалисты, оптимальным температурным режимом эксплуатации является показатель до –10 градусов.

Гидравлическое подъемное устройство

Гидравлический домкрат своими руками изготовить вполне реально. В его основе имеется корпус, основную несущую функцию выполняет выдвигаемый поршень и рабочая жидкость (масло). Вариации приспособления могут изготавливаться с укороченным или удлиненным остовом из стали. Корпус является емкостью для масла и направляющим цилиндром для поршня.

Специальный регулировочный винт с подъемной пяткой вкручивается в плунжер, при необходимости можно увеличивать предельную высоту подъема. Подобное приспособление оснащается гидравлическим насосом с приводом ручного, ножного или воздушного типа.

Рабочий механизм и выдвижной цилиндр расположены в отверстиях остова. Спуск агрегата производится при помощи поворота Т-образной рукоятки. Некоторые устройства оборудуются полиамидными колесиками, обеспечивающими маневренность. Безопасность эксплуатации обеспечивают предохранительные клапаны.

Положительные и отрицательные стороны гидравлического устройства

Прежде чем изготовить домкрат своими руками, следует учесть все его плюсы и минусы. К достоинствам гидравлического приспособления относятся следующие показатели:

  • устройство неприхотливо в обслуживании и работе при довольно высоком показателе мощности;
  • плавность хода рабочего штока, надежная фиксация груза на нужной высоте, точность торможения;
  • высокий КПД (до 80%) и показатель грузоподъемности (свыше 150 тонн).

К недостаткам использования гидравлической модели относится высокая начальная высота подъема, проблема точности регулирования позиции опускания, приличная цена и довольно большой вес. Хранить и перевозить устройство нужно только вертикально, иначе рабочая жидкость может вытечь.

Вывод

Изготовить домкрат своими руками не составит особой проблемы. В зависимости от возможностей, сферы использования и других объективных обстоятельств, следует правильно подобрать модель по типу работы. Для эксплуатации в дороге подойдет компактное приспособление механического или гидравлического типа, а в гараже отлично проявит себя недорогое и практичное пневматическое устройство.

какой лучше выбрать, периодичность проверки

В наличии у каждого автолюбителя, как начинающего, так и более опытного, обязательно должен быть набор с необходимыми инструментами, главным из которых является домкрат винтовой. Данная конструкция позволяет менять колесо или поднимать транспортное средство для того, чтобы провести техническое обслуживание. На сегодняшний день существует множество подъемников, но наибольшую популярность приобрел механический винтовой домкрат.

Благодаря небольшим габаритам и простой конструкции перевозить подъемный механизм можно даже в самых маленьких автомобилях. Что касается стоимости готового домкрата, то она вполне доступна, но изготовить такое устройство можно собственноручно в домашних условиях.

Домкрат механический



Особенности конструкции автомобильного домкрата

Среди множества подъемников для легковых автомобилей выделяется домкрат стоечный винтовой, поскольку именно он является наиболее компактным и устойчивым. К основным преимуществам данного механизма относят следующее:

  • для подъема транспортного средства используется вертикальная плоскость, за счет чего автомобиль не шатается в разные стороны;
  • если соблюдать максимально допустимые нагрузки, конструкция прослужит на протяжении длительного периода времени без поломок;
  • повышенный уровень устойчивости;
  • компактность и ремонтопригодность.

Автомобильный винтовой домкрат имеет несложную конструкцию, с помощью которой можно поднимать большие грузы на определенную высоту. Принцип работы заключается в том, что крутящий момент преобразовывается в поступательные движения. Основная конструкция включает в себя редуктор, гайку и винт.

Обратите внимание!

К использованию ромбовидного механизма с одной свободной гайкой необходимо подходить со всей ответственностью и осторожностью, а также следить за уровнем смазки и ее количеством. В случае, если периодичность использования и максимальные нагрузки будут превышаться, механизм быстро придет в непригодность.

Повышенная безопасность в процессе эксплуатации гидравлического винтового домкрата достигается за счет функции самоторможения. Редуктор передает на опорную гайку крутящий момент, после чего осуществляется подъем транспортного средства на высоту.

Специалисты создали более модифицированный винтовой домкрат с использованием подъемных роликов, которые приделали к гайкам и винтам. Модернизация необходима для того, чтобы снизить коэффициент трения для более легкого поднятия и улучшить показатели срока эксплуатации.

Схема винтового домкрата

На какие характеристики винтового домкрата обратить внимание

При выборе подъемного механизма стоит задаться вопросом, возможно ли обойтись ручным домкратом или лучше приобрести электропривод. Если отдавать предпочтение ручным устройствам, то для них не нужны предварительные расчеты. Если планируется использовать электромеханический подъемник, необходимо предварительно провести замер массы автомобиля, для которого приобретается домкрат.

Расчет нужен для того, чтобы определить мощность конструкции, при этом следует учитывать начальную высоту, рабочий ход и максимальный уровень высоты подъема. Перед использованием гидравлических конструкций нужно рассчитать мощность двигателя и усилия, которые будут производиться на рукоятку.

При покупке домкрата следует брать во внимание такие основные характеристики:

  • Грузоподъемность — обязательно подбирать в соответствии с тем, какая марка машины, а если домкрат будет использоваться в качестве универсального устройства, рекомендуется отдать предпочтение более мощным моделям.
  • Высота подъема — чем она будет больше, тем лучше.

Поскольку дно автомобиля оснащено специальными желобками и ячейками, следует покупать соответствующий тип конструкции.

Популярный тип подъемных устройств — это механический винтовой домкрат, который удобен в использовании, а также отличается небольшой стоимостью. На сегодняшний день домкрат для бруса винтовой регулируемый идет в комплекте к каждому современному автомобилю, но для проведения той или иной строительной работы иногда необходимо подбирать устройство отдельно.

Покупая механизм, нужно тщательно изучить всю техническую документацию машины, особенно ту, что касается снаряженного веса. Что касается запаса мощности, то он необходим, но лишняя перестраховка не нужна, поскольку у грузоподъемных устройств повышенные габариты и масса.

Как выбрать качественный инструмент: сравнение производителей и моделей

При покупке качественного винтового домкрата на 5 тонн следует помнить, что он может быть либо рычажно-винтовым, либо ромбическим. Рычажно-винтовой домкрат чаще всего можно увидеть в багажнике тех российских автомобилистов, которые ездят на отечественных авто. Данные механизмы отличаются меньшей продольной устойчивостью и усадкой, нежели ромбические подъемники.

Домкрат рычажно-винтовой

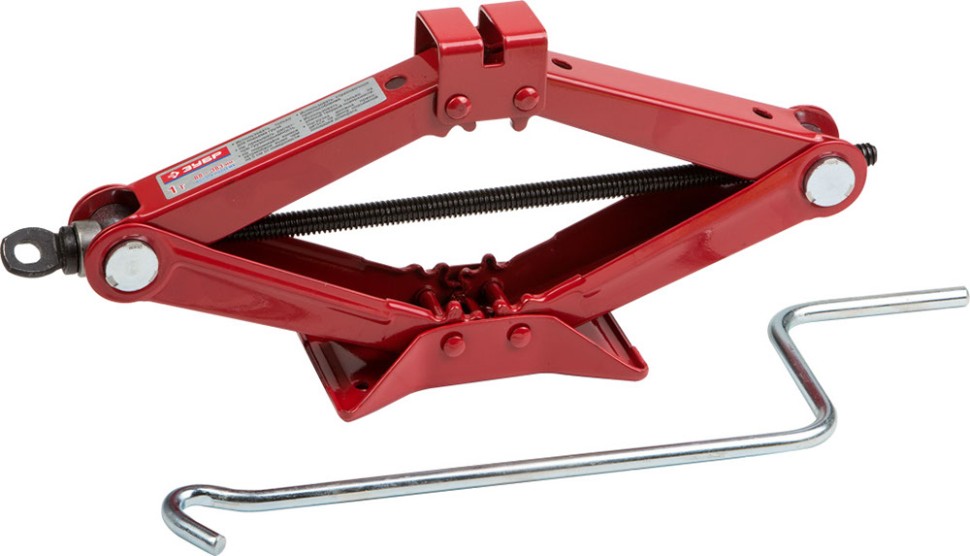

Ромбический домкрат представляет собой конструкцию из четырех рычагов, которые соединены между собой с помощью шарниров, крепящихся к платформе и основанию.

Внешне форма механизма напоминает ромб, отчего он и получил свое название. Как только винт начинает вращаться, углы между рычагами меняются, после чего происходит подъем или спуск транспортного средства. Помимо основных характеристик, перечисленных выше, при покупке домкрата нужно брать во внимание следующее:

  • цвет устройства;
  • бренд;
  • габариты.

На сегодняшний день в магазинах с товарами для автомобилей есть спиральные подъемники таких цветов, как серебристый, красный, желтый и черный.

Важно!

Краска не является очень стойкой, и через определенный промежуток времени она облупится.

Автомобильный рынок пестрит различными производителями, которые предлагают разные модели винтовых домкратов, отличающихся между собой показателями грузоподъемности, габаритами и стоимостью. К популярным брендам относятся «Зубр», Skyway и Airline, но опытные автомобилисты не рекомендуют смотреть исключительно на популярность производителя. Такая позиция объясняется тем, что бывают ситуации, когда водитель переплачивает за домкрат, аналог которого можно купить от малоизвестной компании, но по более низкой цене.

Обратите внимание!

Любой телескопический винтовой подъемный механизм — это компактное устройство, поэтому разница между параллельными шарнирами ромбических домкратов в сложенном виде не превышает 10-15 см.

Рейтинг наиболее популярных и качественных винтовых домкратов:

  • «Зубр 43040-1» — способен поднять груз весом 1 т на высоту 383 мм. Идеальный вариант для компактных легковых автомобилей.
  • STVOL SDR2370 — более мощный механизм, способный поднять груз весом 2 тонны, однако при этом высота подъема меньше, чем у предыдущей модели — 370 мм. Отличный вариант для машин малого тоннажа.
  • Inforce T10202 — еще одна модель с грузоподъемностью 2 тонны, однако у данного устройства больше высота подъема — 395 мм.
Inforce T10202

Принцип работы устройства

Винтовой механический домкрат — это несложный мощный механизм, принцип работы которого заключается в том, чтобы превращать крутящий момент в поступательные перемещения. Данная конструкция состоит из трех элементов:

  • червячного редуктора;
  • гайки;
  • пары винтов.

Вертящий момент подается на гайку червячным редуктором, за счет чего он преобразуется в поступательные движения, с помощью которых груз поднимается и опускается. У модернизированных винтовых домкратов с шариково-винтовой передачей (ШВП) конструкция состоит не из пары, а из тройки — винт, ролик или шарик, гайка.

За счет добавленных элементов КПД механизма повышается, что способствует снижению фрикционного сопротивления.

Благодаря этому скорость подъема транспортного средства увеличивается, как и продолжительность службы конструкции. Но если сравнивать стоимость усовершенствованного подъемника с обыкновенным винтовым устройством, то она несколько выше.

После изобретения обычного винтового механического домкрата специалисты приняли решение изобрести механизм с шариково-винтовой передачей. С течением времени появилась острая необходимость поднимать очень массивные предметы, в результате чего были изобретены механические устройства, у которых есть электрический привод. С помощью таких синхронно работающих устройств и их симметричной трансмиссии появилась возможность поднимать грузы с внушительной массой.

Обратите внимание!

С помощью двухвинтовых домкратов можно поднимать на достаточную высоту автомобили, масса которых составляет 3 тонны. Что касается максимальной грузоподъемности винтовых подъемников, то она достигает 16 т, но такие приспособления используются только на станциях технического обслуживания.

Винтовые конструкции обычно оснащены ручным приводом, однако существует немало моделей, у которых электропривод, способствующий облегчению выполнения работ по поднятию груза. Электрические подъемники управляются с помощью пульта, который регулирует скорость подъема и высоту.

Домкрат винтовой электрический

Ремонт винтового домкрата своими руками

Починить винтовой домкрат можно самостоятельно в домашних условиях, но для этого необходимо обзавестись специальными инструментами и материалами.

Важно!

Некоторые подъемники представляют собой неразборные конструкции, и выполнение ремонтных работ таких механизмов практически невозможно.

Разбор винтового домкрата следует осуществлять крайне осторожно, учитывая абсолютно все особенности его конструкции. Для того чтобы починить подъемник, рекомендуется иметь под рукой такие инструменты:

  • плоскогубцы и молоток;
  • отвертки разного диаметра:
  • ножовка и газовый ключ;
  • набор ключей.

В большинстве случаев в непригодность приходят уплотнители, для изготовления которых используется резина или пластик.

В процессе их подбора можно столкнуться с рядом определенных трудностей, поскольку даже небольшие зазоры приводят к тому, что рабочая жидкость попадает в верхнюю камеру, что способствует снижению давления. Такие неисправности, как повреждение стекла или компенсатора, можно исправить, прибегнув к полной замене элемента.

Именно винтовым реечным домкратам многие автолюбители отдают предпочтение. А все благодаря тому, что эти устройства отличаются высокой грузоподъемностью, большой высотой подъема, точностью и коэффициентом полезного действия, который составляет 30 %. Перед использованием подъемника нужно тщательно изучить технические документы, чтобы избежать несчастных случаев.

Для большинства российских автолюбителей обычного штатного винтвого домкрата будет достаточно. Устройство простое в использовании, компактное и достаточно надежное.
