Переделка зарядки мобильного под питание 12v. Как переделать старое зарядное устройство в зарядник с USB своими руками

За несколько лет в моём доме скопилось большое количество зарядников от сотовых телефонов, которые уже не применяются по назначению из-за неподходящих к новым моделям смартофонов разъемов.

Одних только блоков питания от «Nokia» штук пять. Было решено извлечь из них пользу- сделать пару запасных зарядников.

Некоторые из этих блоков имеют выходное напряжение 5 Вольт, которое подходит для современной цифровой техники с небольшим током зарядки. Но задача сделать супер зарядник у меня и не стояла.

Также из ненужных «вещиц из прошлого» у меня обнаружились пара переходников для мыши — с ps/2 на usb, плюс разъём для микро usb — вот и все комплектующие для моей самоделки.

Сборка зарядки

Корпус переходника легко разбирается. Убрав всё лишнее, оставляем лишь сам штекер.

Использоваться будет только пара крайних контактов. Делаем пару небольших отверстий под пластиковые хомуты, которыми в дальнейшим будет стягиваться корпус и крепиться кабели.

С зарядником всё просто: отрезаем старый штекер. У меня в наличии была пара неисправных кабелей (кот покусал), но с целым микроразъёмом, и новые разборные разъёмы имелись.

Запаяв по схеме кабели, фиксируем их хомутом.

Закрываем корпус и также крепим стяжкой. Корпус переходника служит одновременно распределительной коробкой и действующим usb.

Автор предлагает варианты переделки зарядного устройства для сотового телефона в стабилизированный блок питания с регулируемым выходным напряжением или в источник стабильного тока, например, для зарядки аккумуляторов.

Одни из самых многочисленных электронных приборов, которые широко используются в быту, — несомненно, зарядные устройства (ЗУ) для сотовых телефонов. Некоторые из них можно доработать, улучшив параметры или расширив функциональные возможности. Например, превратить ЗУ в стабилизированный блок питания (БП) с регулируемым выходным напряжением или ЗУ со стабильным выходным током.

Это позволит питать от сети различную радиоаппаратуру или заряжать Li-Ion, Ni-Cd, Ni-MH аккумуляторы и батареи.

Значительная часть ЗУ для сотовых телефонов собрана на основе однотранзисторного ав-тогенераторного преобразователя напряжения. Один из вариантов схемы такого ЗУ на примере модели ACH-4E приведён на рис. 1. Там же показано, как превратить его в БП с регулируемым выходным напряжением. Обозначения штатных элементов приведены в соответствии с маркировкой на печатной плате.

Рис. 1. Один из вариантов схемы ЗУ на примере модели ACH-4E

Вновь введённые элементы и доработки выделены цветом.

В простых ЗУ, к которым относится дорабатываемое, зачастую применён однополупериодный выпрямитель сетевого напряжения, хотя на плате, в большинстве случаев, есть место для размещения диодного моста. Поэтому на первом этапе доработки установлены недостающие диоды, а резистор R1 с платы удалён (он установлен на месте диода D4) и припаян непосредственно к одному из штырей вилки XP1.

Следует отметить, что встречаются ЗУ, в которых отсутствует и сглаживающий конденсатор С1. Если это так, необходимо установить конденсатор ёмкостью 2,2…4,7 мкФ на номинальное напряжение не менее 400 В. Затем конденсатор С5 заменяют другим с большей ёмкостью. В таком варианте доработки ЗУ показаны на рис. 2.

Рис. 2. Доработанное ЗУ

В оригинальном ЗУ в выходном выпрямителе применён диод 1N4937, который заменён диодом Шотки 1N5818, что позволило увеличить выходное напряжение. После такой доработки сняты зависимости выходного напряжения от тока нагрузки, которые показаны синим цветом на рис. 3. Амплитуда пульсаций выходного напряжения с ростом тока нагрузки увеличивается с 50 до 300 мВ. При токе нагрузки более 300 мА появляются пульсации частотой 100 Гц.

Рис. 3. Зависимости выходного напряжения от тока нагрузки

Зависимости показывают, что стабильность выходного напряжения в ЗУ невысока. Обусловлено это тем, что его стабилизация осуществляется косвенно контролем напряжения на обмотке II, а именно, за счёт выпрямления импульсов на обмотке II и подачи закрывающего напряжения через стабилитрон ZD (напряжение стабилизации 5,6. ..6,2 В) на базу транзистора Q1.

Для повышения стабильности выходного напряжения и возможности его регулировки на втором этапе доработки введена микросхема DA1 (параллельный стабилизатор напряжения). Управление преобразователем и обеспечение гальванической развязки реализованы с помощью транзисторной оптопары U1. Для подавления импульсных помех с частотой автогенератора дополнительно установлен фильтр L1C6C8. Резистор R9 удалён.

Выходное напряжение устанавливают переменным резистором R12. Когда напряжение на управляющем входе микросхемы DA1 (вывод1) превысит 2,5 В, ток через микросхему и, соответственно, через излучающий диод оптопары U1 резко возрастёт. Фототранзистор оптопары откроется, и на затвор базы транзистора Q1 поступит закрывающее напряжение с конденсатора С4. Это приведёт к тому, что скважность импульсов автогенератора уменьшится (или произойдёт срыв генерации). Выходное напряжение перестанет расти и начнёт плавно уменьшаться вследствие разрядки конденсаторов С5 и С8.

Когда напряжение на управляющем входе микросхемы станет менее 2,5 В ток через неё уменьшится и фототранзистор закроется. Скважность импульсов автогенератора возрастёт (или он начнёт работу), и выходное напряжение станет расти. Интервал выходного напряжения, который можно установить резистором R12, — 3,3…6 В. Напряжения менее 3,3 В с учётом падения на излучающем диоде оптопары оказывается недостаточно для нормальной работы микросхемы. Зависимости выходного напряжения (для разных значений) от тока нагрузки доработанного устройства показаны красным цветом на рис. 3. Амплитуда пульсаций выходного напряжения — 20…40 мВ.

Элементы (кроме переменного резистора) второго этапа доработки размещены на односторонней печатной плате из фольгированного стеклотекстолита толщиной 0,5…1 мм, её чертёж показан на рис. 4. Монтаж — со стороны печатных проводников. Можно при-менить постоянные резисторы МЛТ, С2-23, Р1-4, конденсаторы С6, С7 — керамические, С5 — оксидный импортный, он снят с материнской платы персонального компьютера, С8 — оксидный низкопрофильный импортный. Поскольку выходное напряжение приходится устанавливать нечасто, применён не переменный резистор, а подстроечный PVC6A (POC6AP). Это позволило установить его на задней стенке корпуса ЗУ. Дроссель L1 намотан в один слой проводом ПЭВ-2 0,4 на цилиндрическом ферритовом магнитопроводе диаметром 5 мм и длиной 20 мм (от дросселя ИИП компьютера). Можно применить оптопары серии РС817 и аналогичные. Плату с деталями (рис. 5) вставляют в свободное место ЗУ (частично над конденсатором С1), соединения проводят отрезками изолированного провода. Для подстроечного резистора в задней стенке ЗУ делают отверстие соответствующих размеров, в которое его вклеивают. После проверки устройства резистор R12 снабжают шкалой (рис. 6).

Рис. 4. Печатная плата и элеменеты на ней

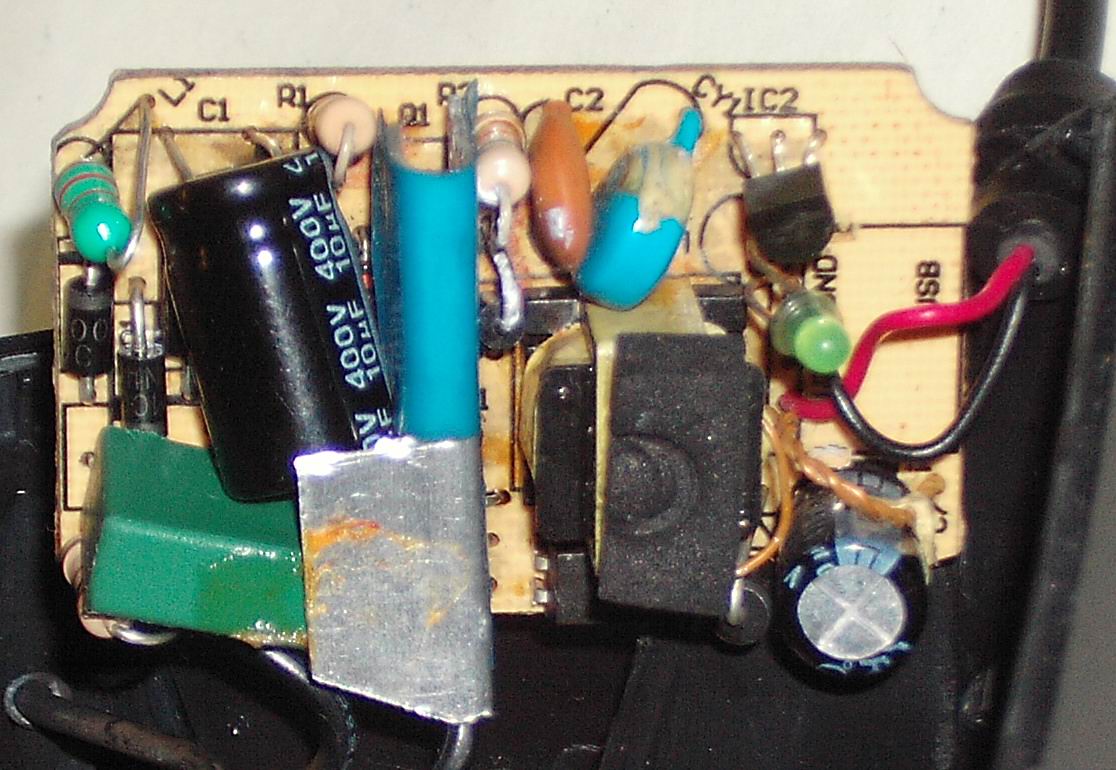

Рис. 5. Плата с деталями

Рис. 6. Шкала на ЗУ

Второй вариант доработки ЗУ — введение в него стабилизатора(или ограничителя) тока. Это позволит заряжать Li-Ion или Ni-Cd, Ni-MH аккумуляторы и батареи, содержащие до четырёх аккумуляторов. Схема такой доработки показана на рис. 7. С помощью переключателя можно выбрать режимы работы: блок питания или один из двух режимов «ЗУ» с ограничением тока. Конденсатор 220 мкФ (С5) заменён конденсатором ёмкостью 470 мкФ, но на большее напряжение, поскольку в режимах «ЗУ» без нагрузки выходное напряжение может увеличиться до 6…8 В.

Рис. 7. Схема второго варианта доработки ЗУ

В режиме «БП» устройство работает в штатном режиме. При переходе в один из режимов «ЗУ» выходной ток протекает через резистор R10 (или R11). Когда напряжение на нём достигнет 1 В, часть тока начнёт ответвляться в излучающий диод оптопары U1, что приведёт к открыванию фототранзистора. Это приведёт к уменьшению выходного напряжения и стабилизации (ограничению) выходного тока I вых. Его значение можно определить по приближённым формулам: I вых = 1 /R10 или I вых = 1/R11. Подборкой этих резисторов устанавливают желаемое значение тока. Полевой транзистор VT1 ограничивает ток через излучающий диод оптопары и тем самым защищает его от выхода из строя.

Большинство деталей размещают на односторонней печатной плате (рис. 8 и рис. 9) из фольгированного стеклотекстолита толщиной 0,5…1 мм. Полевой транзистор должен быть с начальным током стока не менее 25 мА. Переключатель — любой малогабаритный движковый на одно или два направления и три положения, например SK23D29G, его размещают на задней стенке ЗУ и снабжают шкалой. Если применить переключатель на большее число положений, можно увеличить число номинальных значений тока и расширить тем самым номенклатуру заряжаемых аккумуляторов.

Рис. 8. Печатн ая плата и элеменеты на ней

Поскольку зарядка осуществляется стабильным током, её следует проводить определённое время, которое зависит от типа и ёмкости заряжаемого аккумулятора или батареи.

Дата публикации: 11.12.2017

Мнения читателей

• Alius / 22.07.2019 — 07:06
  1.Возможно ли поднять выходное напряжение до 12-15вольт простой доработкой(установкой стабилитрона на 12-15В, или TL431.
  ..)? 2.Стабилитрон удалять надо из схемы(рис.1, рис.7) при описанной доработке… ?(на схеме просто это не ясно…) 3. Благодарю, за ответ заранее; и автора!
• анатолий / 23.12.2017 — 19:22
  очень полезная информация.дано подробное описание проводимой доработки,понятное любому «чайнику».Спасибо.

Привет всем посетителям этого сайта! Наверно каждый дома имел или еще имеет зарядник для телефона без usb разъема на ней. Такие зарядники еще подключаются не используя никаких посторонних кабелей, а имеют свой провод и подключаются к телефону на прямую через свой разъем. Такие сейчас уже не часто встретишь, так как используются уже блоки питания для телефона со встроенным usb портом. У меня тоже есть такой блок питания от старого кнопочного телефона, который уже не работает. И этот блок питания я решил переделать на блок питания с usb разъемом. Эта переделка не займет много времени и не сложна в процессе. Для переделки блока питания на блок питания с usb портом мне понадобились:

Инструменты:
1) Острый канцелярский нож,
2) Молоток,
3) Ножницы,
4) Электрический паяльник,
5) Клеевой пистолет и термоклей,
6) Зажигалка,
7) Простой карандаш.

Материалы:
1) Сам блок питания 5 вольт от телефона,
2) Usb разъем,
3) Термоусадочные трубки,
4) Провода.

Процесс переделки обычного зарядника в usb зарядник.
Берем наш блок питания от телефона и ножницами или канцелярским ножом отрезаем от нее кабель.

Теперь надо открыть корпус блока питания. На моей не оказалось ни каких винтиков, шурупов, поэтому пришлось открывать корпус другими способами. Для этого берем молоток и легкими не сильными ударами ударяем по приклеенным швам блока питания. Сильно бить не надо, потому что может треснуть нам блок питания. Но после такого метода могут остаться маленькие вмятины на заряднике. Поэтому рекомендую делать этот процесс либо резиновым молотком, либо деревянным киянком.

Затем отпаиваем электрическим паяльником оставшиеся проводки от кабеля с платы.

Далее берем usb разъем и два коротеньких проводка (от самого кабеля блока питания).

Припаиваем с помощью электрического паяльника проводки к плате блока питания.

К этим проводкам, припаянным к блоку, припаиваем usb порт, при этом соблюдаем полярность, то есть плюс и минус. Для изоляции на кабель заранее уже надеваем термоусадочные трубки.

После пайки разъема к проводам, надеваем оголенные места термоусадкой и с помощью зажигалки разжимаем их с помощью горячего пламени.

Теперь чертим с помощью простого карандаша пометки на корпусе блока питания для будущего отверстия для usb разъема.

По линиям канцелярским ножом отрезаем углубление на корпусе блока питания для usb разъема.

С помощью клеевого пистолета и термоклея приклеиваем usb порт к корпусу зарядника.

Так же приклеиваем плату к корпусу, для того чтобы крепче держалось.

Источник питания — из зарядного устройства для сотового телефона
И. НЕЧАЕВ, г. Курск

Малогабаритная носимая аппаратура (радиоприемники, кассетные и дисковые плейеры) обычно рассчитаны на питание от двух-четырех гальванических элементов. Однако служат они недолго, и их приходится довольно часто заменять новыми, поэтому в домашних условиях такую аппаратуру целесообразно питать от сетевого блока. Такой источник (в просторечии его называют адаптером) нетрудно приобрести или изготовить самому, благо в радиолюбительской литературе их описано немало. Но можно поступить и иначе. Практически у трех из каждых четырех жителей нашей страны сегодня есть сотовый телефон (по данным исследовательской компании AC&M-Consulting, на конец октября 2005 г. число абонентов сотовой связи в РФ перевалило за 115 млн). Его зарядное устройство используется по прямому назначению (для зарядки аккумуляторной батареи телефона) всего лишь несколько часов в неделю, а остальное время бездействует. О том, как приспособить его для питания малогабаритной аппаратуры, рассказывается в статье.

Чтобы не тратиться на гальванические элементы, владельцы носимых радиоприемников, плейеров и т. п. аппаратуры используют аккумуляторы, а в стационарных условиях питают эти устройства от сети переменного тока. Если нет готового блока питания с нужным выходным напряжением, не обязательно покупать или собирать самому такой блок, можно использовать для этой цели зарядное устройство от сотового телефона, которое сегодня есть у многих.

Однако напрямую подключать его к радиоприемнику или плейеру нельзя. Дело в том, что большинство зарядных устройств, входящих в комплект сотового телефона, представляют собой неста-билизированный выпрямитель, выходное напряжение которого (4.5…7 В при токе нагрузки 0,1…О,ЗА) превышает требуемое для питания малогабаритного аппарата. Проблема решается просто. Чтобы использовать зарядное устройство в качестве блока питания, необходимо между ним и аппаратом включить переходник-стабилизатор напряжения.
Как говорит само название, основой такого устройства должен быть стабилизатор напряжения. Его удобнее всего собрать на специализированной микросхеме. Большая номенклатура и доступность интегральных стабилизаторов позволяют изготовить самые различные варианты переходников.
Принципиальная схема переходника-стабилизатора напряжения изображена на рис. 1. Микросхему DA1 выбирают

в зависимости от требуемого выходного напряжения и потребляемого нагрузкой тока. Емкость конденсаторов С1 и С2 может находиться в пределах 0,1…10мкФ (номинальное напряжение- 10 В).
Если нагрузка потребляет до 400 мА и такой ток способно отдать зарядное устройство, в качестве DA1 можно применить микросхемы КР142ЕН5А (выходное напряжение — 5 В), КР1158ЕНЗВ, КР1158ЕНЗГ (3,3 В), КР1158ЕН5В, КР1158ЕН5Г (5 В), а также пятивольтные импортные 7805, 78М05 . Подойдут также микросхемы серий LD1117ххх , REG 1117-хх . Их выходной ток — до 800 мА, выходное напряжение — из ряда 2,85; 3,3 и 5 В (у LD1117ххх — еще и 1,2; 1,8 и 2,5 В). Седьмой элемент (буква) в обозначении LD1117ххх указывает на тип корпуса (S — SOT-223, D — S0-8, V — ТО-220), а следующее за ним двузначное число — на номинальное значение выходного напряжения в десятых долях вольта (12 — 1,2 В, 18 — 1,8 В и т. д.). Присоединенное через дефис число в обозначении микросхем REG1117-хх также указывает на напряжение стабилизации. Цоколевка этих микросхем в корпусе SOT-223 показана на рис. 2,а.

Допустимо использование и микросхем стабилизаторов с регулируемым выходным напряжением, например, КР142ЕН12А, LM317T. В этом случае можно получить любое значение выходного напряжения от 1,2 до 5…6 В.
При питании аппаратуры, потребляющей небольшой ток (30. .100 мА), например, малогабаритных УКВ ЧМ радиоприемников, в переходнике можно применить микросхемы КР1157ЕН5А, КР1157ЕН5Б, КР1157ЕН501А, КР1157ЕН501Б, КР1157ЕН502А, КР1157ЕН502Б, КР1158ЕН5А, КР1158ЕН5Б (все с номинальным выходным напряжением 5 В), КР1158ЕНЗА, КР1158ЕНЗБ (3,3 В). Чертеж возможного варианта печатной платы переходника с ис-
пользованием микросхем последней серии показан на рис. 3. Конденсаторы С1 и С2 — малогабаритные оксидные любого типа емкостью 10 мкФ.

Существенно уменьшить габариты переходника можно, применив миниатюрные микросхемы серии LM3480-xx (последние две цифры обозначают выходное напряжение). Они выпускаются в корпусе SOT-23 (см. рис. 2,6). Чертеж печатной платы для этого случая изображен на рис. 4. Конденсаторы С1 и С2 — малогабаритные керамические К10-17 или аналогичные импортные емкостью не менее 0,1 мкФ. Внешний вид переходников, смонтированных на платах, изготовленных в соответствии с рис. 3 и 4, показан на рис. 5.

Следует отметить, что фольга на плате может выполнять функцию тепло-отвода. Поэтому площадь проводника под вывод микросхемы (общий или выход), через который осуществляется отвод тепла, желательно сделать как можно большей.
Собранное устройство помещают в пластмассовую коробку подходящих размеров или в батарейный отсек питаемого аппарата. Для стыковки с зарядным устройством переходник необходимо снабдить соответствующей розеткой (аналогичной той, что установлена в сотовом телефоне). Ее можно разместить на печатной плате со стабилизатором либо закрепить на одной из стенок коробки.
Налаживания переходник не требует, необходимо только проверить его в работе с соединительными проводами, которые будут использоваться для подключения к зарядному устройству и питаемому аппарату. Самовозбуждение устраняют увеличением емкости конденсаторов С1 и С2.

ЛИТЕРАТУРА
1. Бирюков С. Микросхемные стабилизаторы напряжения широкого применения. — Радио, 1999, № 2, с. 69-71.
2. LD1117 Series. Low Drop Fixed and Adjustable Positive Voltage Regulators. — .
3. REG1117, REG1117A. 800mA and 1A Low Dropout (LDO) Positive Regulator 1,8V, 2,5V, 2,85V, 3,3V, 5V and Adjustable. — .
4. LM3480. 100 mA, SOT-23, Quasi Low-Dropout Linear Voltage Regulator. — .

СЕТЕВОЙ БЛОК ПИТАНИЯ ДЛЯ ТОНОМЕТРА

Тонометр – медицинский прибор, измеряющий артериальное (кровяное) давление. Данное устройство в наше время есть практически в каждой второй семье. Его приобретение доступно во всех отношениях. Нужная, удобная и полезная вещь, особенно в свете того, что растёт хилое поколение.

Особенно приятен в общении вот такой «представитель медицины». Надел рукавчик, нажал кнопочку и он, жужжа – мурлыча тебя уже «лечит». Минута и на табло полная информация о артериальном  давления, да ещё в придачу и частоте пульса. Такой  вещью, да ещё новенькой, приятно пользоваться абсолютно всем членам семьи, поэтому приданого комплекта батареек хватает максимум на неделю.

Чтобы прибор отработал ещё неделю или возможно даже целых две нужно купить новый комплект качественных батареек. Впрочем, возможен альтернативный вариант — за половину его стоимости купить линейный стабилизатор напряжения и пару конденсаторов. И больше уже никогда не вспоминать про батарейки, ибо в этом случае появляется реальная возможность подобрать для питания тонометра подходящую зарядку, коих в каждом доме предостаточно. Может подойти даже от сотового телефона.

Схема БП

Схема подключения типовая. Стабилизатор с выходным напряжением на 6 вольт и током не менее 0,5 А. Конденсаторы от 0,1 до 10 мкФ. Для проверки собрал схему при помощи соединительных проводов, причём стабилизатор решил попробовать на 5 В. Смотрите, лучше раз увидеть.

Видео 1

Итак, для производства процесса измерения прибору вполне хватило 5 вольт при максимальном токе потребления 260 мА. Общеизвестно, что рабочее напряжение двигателя не должно быть выше 110% и ниже 90% от номинального. То есть в данном случае допускается 5,5 вольта. Стоит вспомнить, что разброс выходного напряжения у линейных стабилизаторов имеется, в том числе и в большую сторону, так, что вполне возможно найти «стаб» на 5,5 В. Работать движок будет от силы 20 секунд так, что перегреться думаю не успеет. Кстати уместно будет вспомнить, сколько времени ему приходиться жужжать, когда его рачительные владельцы усердно «дорабатывают» уже изрядно подсевший комплект батареек. Определились? Теперь по существу задуманного:

В первую очередь отсоединяется трубка подачи воздуха, открывается крышка батарейного отсека и из цилиндрических углублений выкручиваются два самореза и разъединяются половины корпуса. Вот и внутреннее содержимое. Теперь главное не спешить и не суетится.

Поднимаем жидкокристаллический дисплей и отводим его на заднюю сторону, появился доступ к гнезду питания.

Собираем при помощи пайки схему подключения стабилизатора, всё же решил поставить на 6 вольт.

Снимаем его с места установки гнездо питания, отводим в сторону и первым от отпаиваем плюсовой провод (красный), на его место плюсовой провод идущий со входа стабилизатора, а плюсовой провод выхода соединяем с отпаянным раньше красным проводом.

То же проделываем с минусовым проводом (синим), какой провод плюсовой, а какой минусовой определяется прозвонкой при вставленном штекере питания до начала пайки.

Гнездо на место, стабилизатор с радиатором крепим саморезом к днищу корпуса.

Возвращаем на место дисплей и тройник воздухопровода, провода питания заводим в корпус, предварительно обернув скотчем места пайки.

Результат работы. Из имеющихся зарядок, от сотовых телефонов, подобрал подходящую (её доработка заключалась в замене штекера) на выходе (без нагрузки) даёт 8,5 В. Впрочем, теперь подойдёт любой БП с напряжением на выходе от 8,5 до 15 вольт. Суть вмешательства в заводскую конструкцию в том, что сколько угодно много встречается блоков питания на 5, 8, 10, 12, 15 вольт, а вот на 6 вольт редкость.

Видео 2

Таким образом можно оснастить внешним адаптером любое устройство, потребляющее значительный ток, не обязательно тонометр. Беспокоился о своём и Вашем здоровье Babay.

   Форум по БП

   Форум по обсуждению материала СЕТЕВОЙ БЛОК ПИТАНИЯ ДЛЯ ТОНОМЕТРА

---

MINILED И MICROLED ДИСПЛЕИ Что такое OLED, MiniLED и MicroLED телевизоры — краткий обзор и сравнение технологий.

Вопросы и ответы, связанные с режимами быстрой зарядки и супербыстрой зарядки (SuperCharge)

• В каком режиме заряжается мой телефон?

Режим зарядки	Значок батареи в строке состояния
Обычная зарядка
Быстрая зарядка
Супербыстрая зарядка (SuperCharge)
Супербыстрая зарядка (SuperCharge)

Значок батареи в строке состояния показывает, в каком режиме осуществляется зарядка.

• Какие режимы зарядки поддерживает мой телефон?

На блоке питания, входящем в комплект поставки телефона, указана выходная сила тока и выходное напряжение. Эти параметры определяют поддерживаемые режимы зарядки.

5 В/2 А: Обычная зарядка

9 В/2 А: Быстрая зарядка Huawei

5 В/4,5 А или 4,5 В/5 А: Супербыстрая зарядка Huawei SuperCharge

10 В/4 А или 5 В/8 А: Супербыстрая зарядка Huawei SuperCharge 40 Вт

Примечание. Модели с поддержкой режима SuperCharge обычно поддерживают и режим быстрой зарядки Huawei. Подробную информацию вы можете найти на официальном веб-сайте Huawei.

• Какое оборудование необходимо для осуществления быстрой зарядки и супербыстрой зарядки?

1. Телефон с поддержкой быстрой зарядки Huawei или супербыстрой зарядки SuperCharge.
2. Блок питания с поддержкой быстрой зарядки Huawei или супербыстрой зарядки SuperCharge.
3. Стандартный кабель передачи данных Huawei или кабель передачи данных с поддержкой быстрой или супребыстрой зарядки. Для зарядки в режиме SuperCharge требуется кабель с силой тока не ниже 5 А.

• Почему мой телефон не заряжается в режиме быстрой зарядки и супербыстрой зарядки, когда я использую стандартный блок питания и стандартный кабель передачи данных?

1. При подключении блока питания телефону требуется около 10 секунд, чтобы распознать блок питания и начать зарядку в режиме быстрой зарядки и супербыстрой зарядки. Это нормальное явление.
2. Отключите кабель от USB-порта и сразу же подключите его повторно.
3. Перезагрузите телефон и повторите попытку.
4. Убедитесь, что зарядное устройство исправно и штекеры кабеля надежно размещены в разъемах.
   1. Убедитесь, что все устройства подключены правильно. Рекомендуется отключить блок питания от розетки, кабель передачи данных от блока питания и вашего устройства, а затем заново подключить все элементы. Если необходимо, используйте другую розетку.
   2. Убедитесь, что блок питания, кабель и коннекторы не повреждены. Поврежденный элемент не проводит ток. Не используйте поврежденные устройства и аксессуары, замените их на новые.
   3. Убедитесь, что в USB-порте и на USB-коннекторе не скопилась пыль. Если это произошло, аккуратно очистите порт и коннектор мягкой щеткой.

• Почему даже в режиме быстрой зарядки и супербыстрой зарядки полная зарядка батареи занимает много времени?

1. Убедитесь, что все устройства подключены правильно. Если телефон и блок питания подключены неправильно, сила тока падает, и время зарядки увеличивается.
2. Используйте стандартный кабель передачи данных. Возможно, кабель стороннего производителя не поддерживает требуемые режимы, и время зарядки увеличивается.
3. В процессе зарядки сила тока и напряжения динамически регулируются, и скорость зарядки постепенно снижается по мере повышения уровня заряда батареи. Этот механизм разработан специально для защиты батареи.

Если проблема не решена, сделайте резервную копию личных данных, возьмите телефон, зарядное устройство и кабель передачи данных и обратитесь в авторизованный сервисный центр Huawei.

Можно ли заряжать смартфон, наушники или часы более мощной зарядкой? Вольты и амперы для «чайников»

Оценка этой статьи по мнению читателей:

Я часто встречаю в интернете одни и те же вопросы, связанные с зарядкой гаджетов. Звучат они примерно так:

— У меня есть телефон, с которым шла зарядка на 5 вольт и 1 ампер (5V и 1A). Можно ли заряжать его от более мощного блока питания на 5V и 3A? Не вредно ли это?

— Мои Bluetooth-наушники шли без блока питания в комплекте, а в инструкции сказано, что заряжать их нужно от USB-разъема компьютера, мощностью 5V и 0.5A. Что будет если я подключу к ним блок питания на 5V и 2A? Не сгорят ли наушники?

Если вы также задавались подобными вопросами, то, скорее всего, находили ответ, который звучал примерно так:

Устройство можно заряжать любой зарядкой на 5 вольт, вне зависимости от количества ампер. Оно не возьмет больше тока, чем ему нужно.

Несмотря на то, что это правильный ответ, многих он не удовлетворяет, так как не совсем понятно, что значит фраза «не возьмет больше ампер, чем нужно».

Значит ли это, что блок питания на 5V и 3A будет силой «заталкивать» в несчастный смартфон очень много тока, но смартфон будет сопротивляться этому, временами нагреваясь, как печка? А может всё дело в «умном» блоке питания, который вначале «спросит» устройство, сколько ампер ему нужно, а затем выдаст соответствующий ток?

Если мы выбираем первый вариант, то как-то не очень радует такая перспектива. Начинаешь прямо ощущать то давление, которое испытывает гаджет, сопротивляясь сильному току. Кажется, рано или поздно он не выдержит этого и даст сбой.

А если выбирать второй вариант, то появляется сомнение — а действительно ли моя зарядка достаточно умная и будет ли она что-то выяснять с устройством? А если она глупая или мое устройство «не говорит» на ее языке и тогда она просто начнет заталкивать силой 3 ампера тока?

На самом деле, какой бы из этих вариантов вы ни выбрали, это представление будет неверным. В реальности из блока питания в USB-кабель просто не выйдет больше тока (больше ампер), чем нужно смартфону, часам или наушникам. И дело не в умном блоке питания, а в законах природы.

Об этом, собственно, я бы и хотел рассказать подробнее, чтобы не просто дать короткий ответ и оставить сомнения, а объяснить на фундаментальном уровне, что в действительности происходит, когда мы подключаем более мощный блок питания, чем тот, на который рассчитано наше устройство.

Она просто упала и напоролась на нож. И так восемь раз подряд!

Не так давно по интернету гуляло шокирующее открытие. Оказалось, человека убивают не 220 вольт из розетки, а количество ампер! Это «открытие» сразу же напомнило мне анекдот о тёще, которая поскользнулась и упала на нож, и так 8 раз подряд…

Естественно, убивает нож (амперы). Но сам по себе нож совершенно безопасен, если только его не возьмет в руку человек, способный нанести удар. И чем сильнее будут его мышцы (вольты), тем опаснее будет нож (амперы). В слабых ручках годовалого ребенка (очень мало вольт) даже острый нож (очень много ампер) не будет представлять для человека никакой угрозы.

И чтобы продолжить разговор, нам нужно сразу же определиться с терминами. Если вы хорошо знаете, что такое вольты и амперы, а также прекрасно понимаете закон Ома, тогда не думаю, что эта статья будет вам интересна. Да и вопросов таких у вас не должно возникать. Поэтому сразу предупреждаю, фраза «для чайников» в заголовке указана неспроста.

Что такое ток?

Представьте себе обычный кусок провода. Скажите, в нем есть ток? Думаю, вы не станете проводить эксперименты, подключая этот провод к лампочке, чтобы ответить на мой вопрос. Очевидно, там нет никакого тока.

Но что вообще такое ток?

Думаю, многие знают, что ток — это движение электронов. Если по проводу потекут/поползут электроны, в нем автоматически появится и ток. Но откуда тогда берутся электроны в проводе? Их туда заталкивает блок питания или батарейка?

На самом деле, электроны, которые будут ползти по нашему проводу, уже находятся внутри него. Ведь провод, как и всё в нашем мире, состоит из атомов. И эти атомы, словно детальки конструктора, бывают разными.

Взять, к примеру, золото. Вот вы держите в руке слиток золота и всем сразу понятно, что это не кусок алюминия. Но если дробить этот кусок на более мелкие кусочки, то до каких пор вещество будет оставаться золотом? Правильный ответ — до размера одного атома! И посмотрев на два разных атома, мы без проблем определим, где из них — золото, а где — алюминий.

И дело не в том, что атом золота желтый или блестит на солнце, а атом водорода — жидкий и прозрачный. Конечно нет. Всё дело в ядре атома, а точнее, в количестве протонов, из которых это ядро состоит. Если в атоме будет 79 протонов, мы знаем, что это золото, а если — 29 протонов, то это медь. И сколько бы электронов мы ни отрывали от атома, атом всегда остается золотом или медью.

Если бы мы смогли как-то добавить 4 протона к атому меди, их бы стало 33 и этот атом уже бы не имел никакого отношения к меди, он стал бы мышьяком. К слову, эти циферки (количество протонов) и указываются в таблице Менделеева возле каждого элемента.

Ядро атома

Так вот, протоны (синие шарики на картинке выше) имеют определенный заряд, мы условно называем его положительным («плюсом»). А вокруг ядра парят электроны, также обладающие зарядом, но противоположным заряду протона. Мы называем его отрицательным («минусом»). Именно благодаря электронам атомы и могут соединяться друг с другом, создавая все предметы, вещества и материю. Эти электроны, как липучки, склеивают атомы друг с другом:

Протоны всегда притягивают к себе электроны («плюс» и «минус» всегда притягиваются). Но чем больше энергии у электрона, тем дальше он может отлетать от ядра с протонами. А чем дальше он от ядра, тем слабее с ним связь. Такой электрон может вообще оторваться от ядра и улететь с концами, ведь его отталкивают другие электроны («минус» и «минус» всегда отталкиваются).

Так вот, если мы повлияем на провод какой-то силой, электроны, расположенные дальше всего от ядра, начнут отрываться от атомов, проползать небольшое расстояние и присоединяться к другим атомам, а их электроны, соответственно, оторвутся и отлетят к следующим атомам:

Кусок провода и его атомы

Повторюсь, это движение электронов, направленное в одну сторону, и называется током.

Что такое амперы и вольты?

Ток — это движение электронов. Но как нам описывать силу тока? Можно, конечно, просто называть количество проползающих по проводу электронов за одну секунду.

Например, говорить: «Не касайся этого провода, там за секунду проплывает 12 миллионов триллионов электронов!», или писать на табличке: «Осторожно, здесь проползает за секунду 30 квинтиллионов электронов».

Согласитесь, звучит как-то странно. Мы даже не можем осознать или представить эти миллионы триллионов или квинтиллионы.

Поэтому мы решили не считать электроны по одному, а сразу учитывать их группами или «пачками». Ведь что толку нам от заряда одного электрона? Он ничтожно мал и не способен проделать никакой полезной работы.

В такую «пачку» (группу) включили 6 241 509 074 460 762 607 электронов. И суммарный заряд этих ~6 квинтиллионов электронов, проходящих по проводу за 1 секунду, решили назвать ампером:

Если мы говорим, что по проводу идет ток 2 ампера (2А), это значит, что там физически за 1 секунду проползает около 12 квинтиллионов электронов (2*6. 241).

Кстати, вы наверное заметили, что я использую разные слова для описания движения электронов: проползают, проплывают, пролетают и т.д. Делаю я это потому, что не знаю, каким словом лучше описать такое движение.

Кто-то может подумать, что электроны движутся по проводу с сумасшедшей скоростью, ведь лампочка включается моментально, как только мы прикасаемся к выключателю. На самом же деле, называть эту скорость «сумасшедшей», мягко говоря, не совсем правильно.

Когда вы включаете блок питания в розетку и подключаете по кабелю свой смартфон, то один конкретный электрон, «вылетевший» в это мгновение из блока питания в провод, попадет непосредственно в сам смартфон где-то через 33 минуты. Да, он будет продвигаться вперед не более, чем на полмиллиметра в секунду.

Но почему тогда ток моментально попадает из точки А в точку Б? Ровно по той же причине, почему вода в вашем кране начинает течь мгновенно, как только вы открываете кран, хотя в реальности она должна пройти очень длинный путь.

Электроны уже находятся в проводе и как только первый электрон «заходит» в провод, он выталкивает ближайший электрон, уже находившийся там, а тот сразу же «толкает» следующий. Получается, что ровно в тот момент, когда первый электрон «залетал» в провод, на другом конце вылетал последний (крайний) электрон.

1 ампер — это много или мало? Или поговорим о

вольтах

Блок питания на 1А мы считаем слабым, называя такую зарядку «медленной». Но на самом деле, хватит и 5% от этого тока (0,05А), чтобы убить человека. Тем не менее, даже блок питания на 5А (в 100 раз больше электронов, чем нужно для остановки сердца) для нас совершенно безопасен. Почему же так происходит?

Думаю, вы обратили внимание, что я постоянно говорил о какой-то силе, которая нужна, чтобы толкать электроны вперед по проводу. Эта сила называется напряжением и измеряется она в вольтах.

Вспомните, что одинаковые заряды отталкиваются («минус» и «минус» или два электрона). Так вот, если мы каким-то образом соберем очень много одинаковых зарядов (электронов) в одном месте, они будут пытаться оттолкнуться друг от друга. Чем больше их будет, тем сильнее будет сила, которая будет пытаться их вытолкнуть. И как только мы подключим к этому месту провод, эта сила моментально начнет выталкивать электроны, которых собралось в избытке.

Один ампер — это очень много тока. Его хватит, чтобы наверняка убить человека, но для этого нужно сначала как-то «протолкнуть» эти 6 квинтиллионов электронов внутрь тела через кожу. И не просто протолкнуть, а сделать это за одну секунду.

Потребуется толкать электроны очень усердно. Нужно напряжение не 5 вольт, а что-то ближе к 3000 вольт. И это еще сильно зависит от состояния кожи, влажности и других условий. Если же мы хотим протолкнуть за 1 секунду всего 0,05 ампер (что уже может быть опасной «дозой» электронов), то хватит и напряжения в 150 вольт.

В нескольких штатах Америки до сих пор применяется смертная казнь в виде электрического стула. Так вот, с его помощью пытаются протолкнуть в тело человека за 1 секунду 5 ампер тока. Чтобы упростить задачу, на голову осужденному кладут губку, смоченную токопроводящим раствором, чтобы электронам было легче пройти через кожу. И при всём этом требуется 2700 вольт напряжения!

Таким образом, вольты и амперы неразрывно связаны друг с другом. Амперы — это множество электронов, проходящих через точку за 1 секунду, а вольты — это сила, с которой эти электроны выталкиваются.

Можно ли заряжать смартфон или фитнес-браслет более мощной зарядкой?

Теперь, понимая что такое амперы и вольты, мы подошли к главному вопросу.

Если смартфон, наушники или фитнес-браслет выдерживают максимум 1А, тогда что произойдет с таким устройством, если мы сможем как-то заталкивать в него по 2 ампера в секунду? Естественно, такое устройство просто сгорит.

Но вся загвоздка в том, что сделать это невозможно. Как невозможно спрыгнуть с крыши дома и «ползти» вниз по воздуху со скоростью 1 сантиметр в час, так и невозможно затолкнуть в устройство больше ампер.

Чтобы осознать это, давайте на секундочку забудем о сложной технике и возьмем банальный крохотный светодиод («лампочку»). Чтобы нагляднее продемонстрировать, я придумал светодиод, который работает от 5 вольт (для реальных светодиодов нужно в среднем 2-3 вольта):

Он будет работать исправно, если через него будет проходить ток с силой около 10 мА (1 миллиампер — это одна тысячная доля ампера или 0.001А).

А теперь давайте подключим к нему блок питания мощностью 5V и 2A. Как вы думаете, что произойдет?

Логика подсказывает, что от такого блока питания нашу лампочку просто разорвет! Ведь сила тока блока питания превышает допустимый ток лампочки в 200 раз (светодиоду нужен ток 10 мА или 0.01А, а блок питания рассчитан на 2000 мА или 2А).

Но в реальности лампочка будет прекрасно работать, не ощущая никакого дискомфорта! Ведь по ней будет протекать ток 10 мА вместо ожидаемых 2000 мА! В чем же здесь подвох? Неужели блок питания настолько умный, что как-то согласовал нужный ток и вместо 2А отправил к лампочке 0. 01А!? Конечно же, нет.

Дело в том, что лампочка сопротивляется движению электронов. И всё, что нас окружает, в той или иной степени сопротивляется движению электронов.

Когда мы подключили лампочку к блоку питания на 5 вольт, он моментально со всей своей силы (с напряжением в 5 вольт) начал толкать все электроны (2 ампера) по проводу к лампочке. Первый электрон, попав в провод, ударил по второму, тот — по третьему и так до тех пор, пока не дошло дело до электронов в лампочке.

И вот тут электроны столкнулись с проблемой. Оказывается, двигаться по проводу было очень легко, настолько легко, что силы в 5 вольт хватало для проталкивания по проводу двух ампер тока. Но когда электроны начали проползать по лампочке, что-то начало им мешать. Возможно, атомы внутри расположены более плотно или они немного вибрируют и электроны чаще с ними сталкиваются, что затормаживает всё движение.

Главное — лампочка оказалась не такой «гладкой трассой» для электронов, как провод.

Чтобы лучше это понять, представьте, что вам нужно толкнуть вперед 20-килограммовый ящик, который лежит на очень гладкой поверхности (на рисунке показана синим цветом):

Вашей силы хватит только для того, чтобы передвигать этот ящик каждую секунду на полметра. Ваша сила — это и есть те самые 5 вольт блока питания, а ящик — это 2 ампера электронов. Гладкая поверхность — это провод.

Но теперь представьте, что часть поверхности стала зыбкой, как песок (показано красным цветом):

Естественно, именно на этих участках движение ящика замедлится очень сильно, ведь ваших сил хватало на то, чтобы двигать 20 кг по гладкой поверхности со скоростью полметра в секунду.

Но важно то, что скорость замедлилась не конкретно на участке с песком, а вообще вдоль дороги, так как ящик одновременно лежит и на гладкой, и на песчаной поверхности. Получается, если бы вся дорога была гладкой, вы бы за секунду передвигали ящик на полметра, теперь же эти 20 кг передвигаются за секунду на 30 см.

И связано это не с тем, что вы что-то изменили. Вы ничего не меняли, вы продолжаете толкать ящик с одинаковой силой, но теперь движение замедлилось. Если бы вы заменили 20-килограмовый ящик на 50-килограмовый, то вам бы удавалось передвигать больше груза, но скорость упала бы еще сильнее.

Точно то же происходит и в примере с лампочкой. У блока питания есть определенная сила (5 вольт) и он мог бы проталкивать 2 ампера тока, если бы по всему участку не встречалось никаких преград.

Но как только мы ставим лампочку, она сразу же замедляет всё движение тока на определенное значение. Блоку питания уже не хватает сил (5 вольт), чтобы толкать максимальное количество электронов с той же скоростью (каждую секунду — 2 ампера). Теперь, из-за сопротивления вдоль движения он будет толкать не более 0.01А (1 миллиампер) в секунду.

Смартфон, фитнес-трекер и наушники подчиняются закону Ома

Итак, закон Ома — это и есть та причина, по которой вы можете без малейшего опасения подключать к своему телефону или наушникам блок питания хоть на 5 вольт и 1000 ампер.

Вот как это работает. Сопротивление измеряется в Омах. Первая лампочка имела сопротивление току 500 Ом. Мы узнали это потому, что 5-вольтовый блок питания смог протолкнуть только 0.01 ампер тока. Разделив 5В на 0.01А, мы получили значение 500 Ом.

Делить вольты (обозначаются буквой V) на амперы (обозначаются буквой I), чтобы узнать сопротивление (обозначается буквой R) нам и подсказал тот самый закон Ома:

R=V/I

Теперь возьмем другую лампочку и представим, что ее сопротивление составляет 50 Ом. Получается, она в 10 раз меньше сопротивляется движению электронов. Как и первая лампочка, вторая также работает нормально только при силе тока в 10 мА (0,01А).

Но что произойдет, если мы подключим ее к нашему блоку питания на 5 вольт и 2 ампера? Так как сопротивление лампочки снизилось в 10 раз, логично предположить, что блок питания при той же силе (5 вольт) будет толкать больше электронов. Это как убрать песок с дороги, сделав ее более гладкой и скользкой, чтобы толкать груз быстрее.

Мы даже можем узнать, сколько именно тока (ампер) будет проходить через нашу новую лампочку. Для этого снова воспользуемся законом Ома: I=V/R. То есть, нужно напряжение (5 вольт) поделить на сопротивление (50 Ом) и получим 0.1А или 100 миллиампер.

Теперь тот же блок питания на 5V и 2A будет пропускать через лампочку уже не 10 миллиампер, а 100! Естественно, наша лампочка сразу же сгорит.

Так и было задумано!

Блок питания остался тем же, но с новой лампочкой он выдал вместо 10 целых 100 миллиампер! Если бы мы, как разработчики лампочки, предполагали, что ее подключат к блоку питания на 5 вольт, то нам нужно было заранее побеспокоиться о том, чтобы этой силы (5 вольт) никогда не хватило для протекания 100 мА.

Нужно было просто добавить к лампочке немножко материала, который бы увеличил ее сопротивление до 500 Ом. И тогда она бы никогда не пропустила ток свыше 10 мА при использовании 5-вольтового блока питания.

Когда производитель делает схему смартфона или наушников, каждая его деталь (каждый транзистор, резистор, конденсатор и пр.) оказывает какое-то сопротивление току. То есть, можете представить всю схему, как длинный маршрут с разным типом покрытия. Это покрытие придумывает разработчик на этапе проектирования.

Если устройство рассчитано на 5 вольт, сколько бы ампер ни выдавал 5-вольтовый блок питания — это не будет иметь никакого значения, так как общее сопротивление току всех деталей будет таким, что через схему будет протекать заранее известное (безопасное) количество ампер.

Мир вокруг нас

Чтобы окончательно разобраться с этим вопросом, просто посмотрите вокруг себя. Нас окружает множество электроприборов: лампочки, чайники, кофемашины, тостеры. Как вы думаете, почему они не сгорают сразу, как только вы подключаете их к сети 220 вольт? Ведь обычная розетка выдает 16 ампер и ~220 вольт!

Естественно, через лампочку на 100 Ватт и, скажем, микроволновку на 1000 Ватт должно проходить совершенно разное количество электронов (разное количество ампер). Как же розетка знает, какому прибору и сколько ампер выдать под напряжением 220 вольт?

Да никак! Просто у лампочки на 100 ватт будет гораздо выше сопротивление току и она будет при напряжении 220 вольт пропускать через себя только 0.45А (100 ватт/220 вольт), а через микроволновку на 1000 Ватт будет за секунду проходить 4.5А (1000 ватт/220 вольт).

Выходит, сопротивление у лампочки — 480 Ом (220V/0.45А), а у микроволновки — 48 Ом (220V/4.5A).

Более того, если лампочка и микроволновка — это единственные работающие электрические приборы в вашем доме, тогда несмотря на розетку в 220 вольт и 16 ампер, из нее в общем будет выходить 4.95 ампер тока в секунду (4.5А микроволновки+0.45А лампочки). Сила в 220 вольт просто не способна протолкнуть больше тока, учитывая сопротивление, которое оказывают эти два прибора (лампочка на 480 Ом и микроволновка на 48 Ом).

Ровно то же касается и смартфона, фитнес-трекера или другого гаджета. У каждого из них есть свое внутреннее сопротивление, и до тех пор, пока вы будете заталкивать в них ток под давлением в 5 вольт, из блока питания будет выходить столько ампер, сколько сможет физически протолкнуть сила (или давление) в 5 вольт.

Но проблемы начнутся в том случае, если вы вздумаете увеличить напряжение и воспользоваться блоком питания, скажем, на 12 вольт. Вот тогда его силы хватит, чтобы при том же сопротивлении устройства протолкнуть гораздо больше тока. Это как с толканием ящика. Да, поверхность осталась песчаной, но теперь ящик толкают 3 человека вместо одного.

Но мой смартфон заряжается быстрее от 2А, чем от 1А! И при этом еще греется сильнее!

Многие пользователи замечали, что при использовании более мощного блока питания (вместо 5В и 1А, например, 5В и 2А), телефон заряжается быстрее и греется сильнее.

Так действительно может быть. Но, опять-таки, лишь по одной причине — производителем был предусмотрен ток до 2 ампер. Компания разрабатывала свое устройство под напряжение 5 вольт и для этого ей необходимо было контролировать сопротивление на каждом участке схемы, чтобы «давление» в 5 вольт не вызвало выход из строя конкретного блока.

Производителю было важно лишь то, чтобы блок питания выдавал достаточное количество ампер. Верхняя планка его совершенно не волнует. И чтобы вместо одного ампера смартфон принимал 2A, нужно было изменить соответствующим образом сопротивление внутри смартфона. То есть, производитель заложил в устройство механизм снижения сопротивления, чтобы пропустить больше тока.

В противном случае, по законам нашей вселенной оно не сможет принять ни на миллиампер больше тока, какой бы блок питания вы ни подключали, хоть на миллион ампер. Естественно, это справедливо только в том случае, если напряжение не превышает 5 вольт.

И последнее. Конечно, при большем количестве ампер, устройство будет греться сильнее, так как банально через одни и те же детали за 1 секунду будет проходить больше электронов, соответственно, будет больше столкновений с атомами, больше вибраций атомов и сильнее нагрев.

Но, опять-таки, производитель посчитал это нормальным, раз позволил смартфону снизить свое внутреннее сопротивление и пропустить больше тока. Это решил производитель на этапе проектирования схемы, а не более мощный блок питания.

Алексей, глав. редактор Deep-Review



P.S. Не забудьте подписаться в Telegram на наш научно-популярный сайт о мобильных технологиях, чтобы не пропустить самое интересное!



Как зарядить 6v аккумулятор от 12v?

Смотрите также обзоры и статьи:

На многих форумах автолюбителей можно встретить размышления о том, нельзя или все-таки можно ли заряжать 6в аккумулятор 12в зарядкой. Некоторые считают, что выполнить данную процедуру попросту нельзя, или же стоит применить два зарядных устройства по 6 вольт. Кто-то утверждает, что не будет достаточного тока заряда и необходимо вооружиться зарядным устройством на 14 вольт. Словом, однозначного ответа на просторах интернета так просто и не найти.

Наиболее простой вариант

На вопрос можно ли ли заряжать 6 вольтовый аккумулятор 12 вольтовой зарядкой, все же есть ответ более простой, который можно использовать повсеместно: для этого просто стоит приобрести специальное зарядное устройство с переходником с 6 на 12 вольт. Такие можно купить в специализированных магазинах, правда, скорость заряда при этом не будет быстрой.

Альтернатива и методы «Кулибиных»

Однако есть и прочие способы, о которых спешат поделиться автолюбители. Некоторые предлагают воспользоваться лампой ближнего света и через ее контакты последовательно подключить источник питания, ведь по номиналу все должно подойти. Насколько этот вариант приемлем можно судить только после тестирования данного способа. Хотя, следуя элементарным законам физики, можно сразу предположить, что ток заряда не будет при этом стабильным, а значит не факт, что аккумулятор сможет вобрать нужное количество энергии.

Чтобы быть более точным, стоит вооружиться мультиметром, который необходимо перевести тумблером в режим вольтметра и проверить предположение, выходной и входной ток. Все же данный метод рабочий, но пригодится только в случае крайней необходимости, ведь так при постоянном действии аккумулятор просто может потечь и будет требовать замены.

Другие же предлагают использовать обычное зарядное устройство от мобильного телефона, предварительно обрезав концы проводов и вставив параллельно по схеме в маломощный аккумулятор. Правда, такой метод также может сработать, но зарядка будет происходить не менее 10 часов, при этом удастся собрать не более 75-80% от необходимого объёма заряда.

Многие предлагают воспользоваться зарядным от стационарного беспроводного телефонного аппарата на 9 вольт (на зарядку уйдет до двух суток) или взять блоки от шуруповертов, но все эти методы довольно ненадежны и непрактичны по времени. Словом, все же наиболее лучшим вариантом для того, чтобы зарядить таким образом прибор – это приобрести специальное зарядное устройство с переходником с 6 на 12 вольт.

Для продвинутых

Есть схема, при которой зарядить 6 вольтный АКБ от 12 вольтной зарядки возможно с небольшой модификацией самого устройства. Для этого нужно немного понимать в законах физики и уметь, хотя бы на примитивном уровне, паять радиокомпоненты.

Найдите подходящий резистор – керамический проволочный (обычно он зеленого цвета), нужен довольно мощный. Отрезать его проволоку следует так, чтобы создавался ток примерно 1/10 от емкости. После всех проведений операции стоит проверить схему мультиметром или амперметром и вольтметром, далее подключить к аккумулятору и проследить за ним хотя бы минут 15-20 после включения.

Если зарядное и АКБ не вскипело и не вздулось, а значения показывается примерно подходящие, то в принципе можно в дальнейшей использовать вашу «самопальную» схему. Однако все это ненадежно и опасно. Лучше обратиться к специалистам!

Опубликовано: 2020-11-12 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Заряжаем телефон без зарядки и пауэрбанка: 8 способов

Прямая зарядка аккумулятора

Кому подойдет: тем, кто привык хранить ненужные вещи

Фото: homesecurity

Мы не рекомендуем пробовать этот способ зарядки дома. Это может привести к несчастным случаям.

Что делать: Вам понадобится ненужное зарядное устройство, например, от старого кнопочного телефона. Отрежьте разъем и, аккуратно сняв изоляцию, высвободите два провода. Это ваши «плюс» и «минус» — обычно они красного и синего цвета соответственно. Если нет, проверьте полярность в стакане с соленой водой: включите зарядку в сеть и по очереди погрузите провода в стакан. От минуса вода забурлит.

Выньте батарею из телефона и присоедините подготовленные провода к соответствующим контактам на ней (плюс и минус там подписаны), закрепив скотчем. Чтобы не испортить аккумулятор, заряжать таким образом устройство до максимума не рекомендуем. Минут через 10-15, когда энергии уже хватит на нужный звонок, эсэмэску или выход в интернет, лучше отсоединить провода.

Зарядка при помощи «лягушки»

Кому подойдет: тем, кто нашел поблизости магазин электротоваров

Фото: Дмитрий Зайцев / YouTube

Что делать: «Лягушка» — универсальное устройство для зарядки батарей, вне зависимости от вида разъема. Оно поможет, если вы в городе с разряженным телефоном и никак не найдете зарядку нужного типа. Это пластиковая коробочка со штекером с одной стороны и зажимом с другой.

Простой и недорогой девайс заряжает аккумуляторы смартфонов и других гаджетов, например фотоаппаратов. Чтобы подзарядиться, вставьте АКБ в зажим, а саму «лягушку» воткните в розетку.

Самодельная беспроводная зарядка

Кому подойдет: мастерам на все руки, которым лень дойти до магазина

Фото: majunxian / YouTube

Если у вас есть станция для беспроводной зарядки и телефон, который такой стандарт зарядки не поддерживает, можно провести апгрейд.

Нужно немного свободного времени, «прямые» руки, клей, проволока и диод. Так что если вы заведующий складом электротоваров или учитель физики, которого выгнали из дому и приходится ночевать в школе, — попробуйте сварганить Do-It-Yourself-зарядку.

Что делать: Из проволоки сделайте плоскую катушку на тридцать витков и наклейте на батарею телефона. Один конец проволоки, отходящей от катушки, подсоедините к минусу батареи напрямую, а второй — к плюсу через диод. Должно заработать; впрочем, вам как завскладом или учителю лучше знать.

Зарядка от земли

Кому подойдет: заядлым туристам

Фото: pinterest

Такой способ подойдет, если телефон разрядился в долгом турпоходе. В этом случае у вас наверняка найдется соль или сода, а под рукой окажутся металлические предметы типа пилы или колышков для палатки.

Что делать: Колышки воткните в землю, обмотайте проволокой (лучше, по классике, медной) и облейте  раствором соды или соли. Свободные концы проволоки подсоедините к контактам вашей батареи. Полной зарядки вы не добьетесь, но оживите телефон и «маякнете» кому нужно, что вы в порядке.

Скотч

Кому подойдет: скотч всем подходит

Фото: depositphotos

Как мы говорили, скотч используется, чтобы закрепить провода в процессе подзарядки. Но его можно применить и как самостоятельное средство.

Что делать: Наклейте скотч на контакты батареи и поставьте АКБ на место. Если телефон не разряжен намертво, это даст вам пару дополнительных минут.

Нагрев батареи

Кому подойдет: тем, кто не боится играть с огнем

Помните, жерло Ородруина — не лучшее место для вашего айфона. Изображение: gizmodo

Если аккумулятор хоть немного нагреть, это может ненадолго запустить химические реакции внутри АКБ.

Что делать: Самый распространенный способ нагрева — при помощи ножа: раскалите клинок на огне, а затем приложите к батарейке телефона. Главное не перегревать аккумулятор и не держать нож на нем долго, хватит и нескольких секунд. Иначе рискуете потерять батарею окончательно, а еще, возможно, и себе что-нибудь подожжете.

Ударная зарядка

Кому подойдет: людям с проблемами с управлением гневом

Может у Брэд Питта просто был разряжен телефон? Фото: John / Twitter

Если вам нужно сделать один-единственный звонок, а дальше хоть трава не расти и телефон не работай, пробуйте этот способ. Сразу предупреждаем: батарея после такого наверняка придет в негодность.

Что делать: Выньте аккумулятор из телефона и сильно ударьте о камень или бетонную плиту. Если ударить удачно, батарея получит пару процентов заряда. Если переусердствовать — можно выбрасывать батарею сразу. Позвонить с помощью этого аккумулятора вы сможете только стукнув им прохожего и отобрав нормально заряженный телефон. Но такого мы, конечно, не предлагаем.

Смартфон с огромной батареей отдают за копейки

Лимонная батарея

Кому подойдет: фрикам, которые даже отсутствие зарядки превращают в шоу

Фото: Baca

Данный способ, скажем так, не самый адекватный, потому как вам придется купить примерно килограмм лимонов и немного гвоздей. Потраченные на это деньги наверняка можно дать тому же продавцу фруктов в обмен на возможность позвонить, но если вам хочется странного — сделайте себе лимонную батарею.

Что делать: В каждый лимон воткните по гвоздю и соедините гвозди медной проволокой, крепко обмотав шляпки. Концы проволоки подсоедините к клеммам батареи. С помощью подобного «устройства» вполне можно заставить светиться LED-лампочку, так что и 3-5% заряда батареи оно наверняка обеспечит.

У Зафода Библброкса из «Автостопом по галактике» был шлем, использующий подобную технологию. Вместо батареи в данном случае от лимонов работала его голова. Кадр из фильма

Другие лайфхаки:

Как сделать зарядное устройство постоянного тока

Хотя большинство аккумуляторов заряжаются от постоянного тока, большинство зарядных устройств сами работают от источника переменного тока. Зарядное устройство, питающееся от сети переменного тока, затем преобразует мощность в низковольтный источник постоянного тока с малым усилием.

На самом деле, зарядное устройство, работающее только от постоянного тока, может преобразовывать ток в переменный, а затем обратно в постоянный, чтобы учесть изменение напряжения, необходимое для надлежащей зарядки аккумуляторов. Читайте советы о том, как сделать и использовать зарядное устройство для аккумуляторов с использованием постоянного тока.

Шаг 1. Определите напряжение источника питания постоянного тока и аккумулятора

Первым шагом к подзарядке аккумуляторов от источника постоянного тока является определение напряжения, необходимого для подзарядки аккумулятора, а также напряжения, доступного на источник. Осмотрите блок питания на наличие индикации напряжения.

Как правило, автомобили обеспечивают питание 12 вольт, а лодки обычно обеспечивают питание 24 вольта.В то же время проверьте аккумулятор на наличие необходимого напряжения для зарядки. Этот номер может быть указан на самой батарее или может совпадать с выходным напряжением устройства с батарейным питанием, подключенного к батарее.

Шаг 2. Приобретение инвертора постоянного/переменного тока

Инвертор постоянного/переменного тока преобразует электроэнергию постоянного тока в мощность переменного тока того же напряжения, что и стандартные настенные розетки. Это будет необходимо для того, чтобы преобразовать питание, питающее ваше зарядное устройство, в нужный тип.

Шаг 3. Соберите зарядное устройство переменного тока

Используйте кремниевый диод, цоколь лампочки, изолированный провод 16-го калибра и разъем для инвертора, чтобы создать зарядное устройство, работающее от переменного тока. Начните с разрезания проволоки на три части: две длиной около восьми дюймов и одну длиной 12 дюймов.

Снимите изоляцию с концов каждой секции провода. С помощью отвертки соедините и обмотайте конец одного из проводов от кремниевого диода к одному из цоколей цоколя лампочки.Присоедините один конец одного из коротких проводов к другому проводу на диоде.

Затем подключите другой короткий провод к инвертору на одном конце и к другому разъему в нижней части цоколя лампочки на другом конце. Наконец, прикрепите один конец длинного провода к другому разъему на инверторе. Вы можете смонтировать всю проводку и цоколь лампочки на поверхности или в каком-либо корпусе, чтобы обеспечить большую портативность. Вкрутите лампочку в основание.

Когда инвертор подключен к источнику питания постоянного тока, подсоедините каждый из открытых проводов к одному концу заряжаемой батареи.Закрепите их на месте скотчем. Подождите несколько часов, пока батарея стандартного размера полностью зарядится, и остерегайтесь возможности перезарядки. Если у вас есть дополнительные вопросы, не стесняйтесь проконсультироваться со специалистом по электротехнике или в магазине хозяйственных товаров.

Как зарядить аккумулятор Power Wheels без зарядного устройства – 3 метода, которые стоит попробовать

В последние годы игрушечные машинки и мотоциклы с батарейным питанием стали очень популярны. Конечно, в какой-то момент вы можете обнаружить, что тот, который вы купили, работает не так, как должен.Обычно это происходит из-за того, что батарея не обеспечивает достаточную мощность или полностью разряжена.

Затем, когда вам нужно подзарядить аккумулятор такой игрушки, вы обнаруживаете, что зарядное устройство, похоже, пропало. Ну не переживайте, есть несколько способов подзарядить аккумулятор в такой игрушке без оригинального зарядного устройства.

Ниже мы рассмотрим 5 способов перезарядки аккумуляторной батареи Power Wheels в игрушечной машине вашего ребенка.

5 простых способов зарядить аккумулятор Power Wheels

3 лучших решения для зарядки аккумулятора Power Wheels без зарядного устройства Вы можете использовать автомобильное зарядное устройство для зарядки аккумулятора Power Wheels.Но нужно быть осторожным, чтобы не сжечь батарею.

Перед подключением аккумулятора Power Wheels к автомобильному аккумулятору необходимо сначала проверить напряжение. Сегодня большинство игрушечных автомобилей оснащены аккумулятором на 12 В, который можно без проблем заряжать до 15 В. Но будьте осторожны, так как любая батарея, превышающая два ампера, может привести к перегреву и выходу из строя батареи в игрушечной машине вашего ребенка.

Просто подключите кабели от автомобильного аккумулятора к аккумулятору игрушечной машинки. Убедитесь, что вы соединили положительные клеммы друг с другом, и то же самое касается отрицательных клемм.

Совет: Обязательно внимательно следите за тем, как идет зарядка. Если аккумулятор Power Wheels начинает нагреваться, немедленно отключите его. Также заряжайте только со скоростью не более 30% емкости аккумулятора.

Способ 2. Используйте блок питания на 12 В.

Если вы потеряли или потеряли оригинальное зарядное устройство для аккумулятора игрушечной машины вашего ребенка, вместо него можно использовать блок питания на 12 В. Ниже мы покажем вам, как это сделать.

Шаг 1 – Получите доступ к аккумулятору и извлеките его из игрушечной машинки.

Шаг 2 – Посмотрите, сколько вольт требуется аккумулятору.

Шаг 3 – Найдите старое зарядное устройство с таким же выходным напряжением, как у аккумулятора.

Шаг 4 – Отрежьте существующий зарядный наконечник, затем разделите два провода и к каждому из них добавьте разъем.

Шаг 5 — Теперь вам нужно выяснить, какой провод положительный, а какой отрицательный. Обычно вы обнаружите, что на положительном проводе есть белая полоса.

Шаг 6 . Теперь подключите новое зарядное устройство, которое вы сделали, к аккумулятору Power Wheels. Не забудьте подключить положительный разъем к положительной клемме, а отрицательный разъем к отрицательной клемме.

Шаг 7 – Включите зарядное устройство в сеть и оставьте аккумулятор заряжаться примерно на 8 часов, прежде чем проверять его с помощью измерителя заряда аккумулятора.

Способ 3. Используйте зарядное устройство для мобильного телефона с модулем повышения напряжения постоянного тока

Во-первых, ознакомьтесь с подробной информацией о том, как теоретически заряжать аккумулятор 12 В без зарядного устройства, здесь:

Если вам нравится и вы чувствуете, что можете, можно сделать зарядное устройство своими руками.Для этого вам понадобятся зажимы для аккумулятора, набор проводов, модуль повышающей платы постоянного тока, а также мобильное зарядное устройство на 5 вольт 2 ампера и кабель.

Некоторые повышающие модули DC-DC, которые можно приобрести:

10 шт. – Подсоедините зажимы аккумулятора к проводу соответствующего цвета.

Шаг 2 – Теперь припаяйте другие концы проводов зажимов батареи к модулю повышающей платы постоянного тока.Важно припаять положительный провод к положительной клемме на плате, то же самое касается и отрицательного провода.

Шаг 3 – Подсоедините зарядное устройство к повышающей плате и подключите ее к сети электропитания.

Шаг 4 — Проверьте, поступает ли питание на зажимы аккумулятора, используя индикатор заряда аккумулятора.

Шаг 5 — Если на зажимы подается питание, необходимо отрегулировать напряжение до 13 вольт, чтобы зарядить 12-вольтовую батарею. Вы делаете это с помощью индикатора батареи и поворота небольшого винта на боковой панели повышающей платы.

Шаг 6 — Проверьте, является ли клемма аккумулятора Power Wheels положительной и отрицательной. Это можно сделать с помощью индикатора заряда батареи.

Шаг 7 – Теперь подключите зажимы аккумулятора к соответствующим клеммам на аккумуляторе.

Шаг 8 – Оставьте аккумулятор подключенным к зарядному устройству на срок до 8 часов, а затем проверьте его с помощью измерителя заряда аккумулятора, чтобы убедиться, что он заряжен.

Рекомендация: Хорошо поставить предохранитель на положительный провод, так как если предохранитель перегорит, вся цепь будет разорвана.Тогда вам не нужно беспокоиться о том, чтобы оставить аккумулятор заряжаться на ночь.

Как использовать зарядное устройство на 5 В для зарядки аккумулятора Power Wheels на 12 В. у вас есть высоковольтное зарядное устройство, попробуйте использовать DC-DC Buck Converter вместо DC-DC Boost, чтобы отрегулировать более высокое напряжение до 12-13 В.

2 Другие способы решения проблемы Power Wheels

Зарядите аккумулятор в автомастерской/авторизованном сервисном центре

Если у вас нет соответствующего оборудования для выполнения вышеуказанных способов перезарядки аккумулятора в игрушечной машине вашего ребенка, затем снимите его с автомобиля. После снятия отнесите его в автомастерскую или в авторизованный сервисный центр Power Wheels.

Быстрый поиск в Интернете, и вы сможете найти сервисный центр или ремонтную мастерскую рядом с вами, которые могут выполнить это для вас.

Долгосрочный метод: Зарядите аккумулятор Power Wheels

Методы, которые мы обсуждали выше, обеспечивают лишь временное решение вашей проблемы. Если вы не будете осторожны, вы можете перезарядить аккумулятор, и вам придется его заменить.

Так что было бы лучше, если бы вы вместо этого приобрели новое зарядное устройство. Это гарантирует, что он предлагает правильную силу тока и напряжение. Кроме того, он будет оснащен определенными функциями безопасности, которые защищают аккумулятор Power Wheels от перезарядки.

Кроме того, вы обнаружите, что покупка нового зарядного устройства позволит вам быстрее заряжать аккумулятор Power Wheels в игрушечной машинке вашего ребенка.

Варианты приобретения Зарядное устройство для аккумуляторов Power Wheels на 12 В онлайн:

Зарядное устройство для аккумуляторов на 12 В Voyaux

Автоматическое универсальное зарядное устройство для аккумуляторов Schumacher

Как узнать, заряжается ли аккумулятор Power Wheels?

Одним из способов является использование интеллектуального зарядного устройства, поскольку зарядное устройство, поставляемое с аккумулятором, не может проверить заряд аккумулятора. Но имейте в виду, что интеллектуальное зарядное устройство не всегда даст вам правильные результаты. Это может произойти, если аккумулятор в игрушечной машинке вашего ребенка простаивал несколько месяцев.

Кроме того, рекомендуется использовать интеллектуальное зарядное устройство, чтобы каждые 2 или 3 месяца проверять, заряжен ли аккумулятор.

Но самый быстрый способ определить, заряжается ли аккумулятор Power Wheels, — это подключить его обратно к игрушке, в которой он используется. Потом посмотреть, запустится игрушка или нет.

Что делать, если батарея Power Wheel не заряжается после замены зарядного устройства?

Вы можете сделать несколько вещей, если батарея не заряжается после замены зарядного устройства.

Аккумулятор Power Wheels от внешнего источника

Если аккумулятор разряжен ниже напряжения, которое может распознать зарядка, дайте ему быстрый запуск от внешнего источника.

Просто подключите полностью заряженный аккумулятор того же напряжения, что и аккумулятор Power Wheels. Затем подключите зарядное устройство и оставьте все подключенным, пока не загорится зеленый индикатор; можно отключить второй аккумулятор.

Затем оставьте оригинальный аккумулятор Power Wheels подключенным к зарядному устройству и оставьте заряжаться на несколько часов, пока снова не загорится зеленый индикатор.

Замените аккумулятор Power Wheels

Если аккумулятору в игрушечной машинке вашего ребенка больше 2 или 3 лет или он постоянно использовался более года, вам необходимо заменить его. Убедитесь, что вы заменили его аккумулятором с тем же напряжением и силой тока, что и автомобиль.

В наши дни легко купить сменные аккумуляторы Power Wheels; просто выйти в интернет. Вы обнаружите, что Amazon продает их, и лучше всего выбрать сменную перезаряжаемую батарею Power Wheels 12V.

См. Power Wheels 12V, Power Wheel 6V Аккумулятор на продажу:

Power Wheels 12-вольтовая аккумуляторная

Power Wheels 6-вольтовая аккумуляторная

Последнее, что вам нужно, это купить сменный аккумулятор для игрушечной машинки вашего ребенка. Но с приведенной выше информацией вы сможете продолжать использовать ту же батарею, которая поставлялась с автомобилем, по крайней мере, в течение 2–3 лет.

Итак, если вы не можете найти зарядное устройство для аккумулятора, стоит попробовать некоторые из приведенных выше идей.

Можно ли заряжать аккумулятор на 18 В с помощью зарядного устройства на 12 В? Напряжение и методы зарядки Аккумулятор Greenway

Всегда возникает путаница в отношении того, какое зарядное устройство следует использовать для батареи с определенным значением напряжения.Пользователи всегда путали все это. Точно так же, если у вас есть аккумулятор и вы хотите купить себе зарядное устройство, вы также можете столкнуться с этой проблемой.

Вы всегда хотите знать, какое зарядное устройство лучше всего подходит для вашего аккумулятора. С этой целью в этом посте будут объясняться некоторые вещи, которые вам нужно знать об аккумуляторах и соответствующих зарядных устройствах. После прочтения вы сможете решить, какое зарядное устройство идеально подойдет для вашей батареи. Ниже выделено все, что вам следует знать.

Каким напряжением следует заряжать аккумулятор 18 В?
Звучит смешно, правда? Я имею в виду, вы можете сказать — это батарея на 18 В, поэтому ее нужно заряжать соответствующим образом. Что ж, мне жаль сообщать вам, что в мире аккумуляторов не всегда все так! Разобравшись с этим, теперь давайте продолжим, чтобы раскрыть ожидаемое значение напряжения 18-вольтовой батареи.

Возможно, лучший способ ответить на этот вопрос — проиллюстрировать это зарядным устройством переменного тока.Если это то, что вы используете, то сделайте необходимые подключения. Когда вы закончите с этим, вы просто установите регулятор на считывание требуемого напряжения. В этом случае напряжение будет 18В.

Вам не нужно намеренно устанавливать напряжение на более высокое значение по сравнению с тем, что вы заряжаете. Позвольте зарядному устройству позаботиться об этом аспекте. Самостоятельные действия могут привести к повреждению аккумулятора.

Когда ваши настройки будут достигнуты и начнется зарядка, к тому времени, когда все будет сделано, значение напряжения батареи будет немного выше 18В.Немного! И это то, что показывает, что батарея все еще в хорошей форме.

Итак, важно отметить, что каждый раз, когда вы заряжаете аккумулятор до максимального значения, в этом случае оно будет немного выше 18 В, просто помните, что вы заставляете аккумулятор работать оптимально. Но если после зарядки вы обнаружите, что оно ниже 18 В, то это свидетельствует о том, что производительность батареи снижается.

Можно ли заряжать аккумулятор с помощью зарядного устройства с более низким напряжением?
Вы можете это сделать на 100%! Так ты можешь это сделать? да.Всегда ли нужно это делать? Убедительный ответ — НЕТ! Поэтому вы можете решиться на это, но вы всегда должны знать, что будут последствия. Люди, которые сделали это и остались безнаказанными, не вернутся и не расскажут вам, какой ущерб они причинили своим устройствам в процессе.

Всегда рекомендуется, чтобы зарядное напряжение совпадало с входным напряжением того, что вы заряжаете. Зарядное устройство с более низким напряжением, безусловно, негативно повлияет на устройство, которое оно заряжает. Это может случиться не вдруг.Это может произойти в течение определенного периода времени. Но это обязательно произойдет.

Также необходимо учитывать силу тока зарядного устройства и аккумулятора. Если сила тока зарядного устройства и батареи не совпадают, это также может повлиять на производительность батареи. Либо аккумулятор не сможет зарядиться до нужного значения, либо еще что-то.

Более опасно, когда электрический ток, подаваемый зарядным устройством, выше, чем требуется аккумулятору.Аккумулятор быстрее разряжается. Чем выше разница между силой тока аккумулятора и зарядного устройства, тем это опаснее.

То, что другие делают это, не означает, что вы должны делать то же самое. Ищите зарядное устройство с тем же напряжением и силой тока, что и у вашего аккумулятора. Сила тока так же важна, как и напряжение.

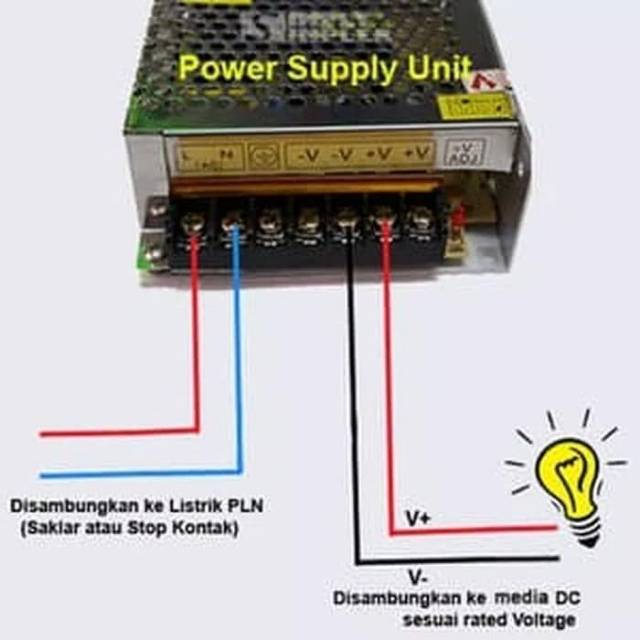

Можно ли заряжать автомобильный аккумулятор от источника питания 12 В?
Теоретически можно заряжать автомобильный аккумулятор от блока питания 12В.Но главный вопрос в том, будет ли этого достаточно? Чтобы автомобильный аккумулятор был достаточно хорош для использования, он должен показывать не менее 13,8 В.

Таким образом, если вы заряжаете его от источника питания 12 В, вы можете получить только 12 В в аккумуляторе. Он не будет заряжать его выше 12В. Другими словами, блок питания 12 В не подойдет.

Это означает, что вам нужно найти зарядное устройство, которое может обеспечить такое же значение напряжения. Давайте проясним здесь еще одно заблуждение. Хотя зарядное устройство на 12 В может не справиться с работой, вам не нужно искать зарядное устройство на 16 В.Это невыносимо для 12-вольтовой батареи. На самом деле это негативно скажется на аккумуляторе.

Единственное условие, при котором вам разрешено использовать зарядное устройство на 16 В для автомобильного аккумулятора, — это когда вы создаете какой-либо регулятор, который снижает значение напряжения до 13,8 В. Таким образом, батарея будет работать нормально.

Таким образом, прямой ответ на поставленный выше вопрос заключается в том, что это технически неверно. Но если вы все еще хотите идти вперед, то это зависит от вас.

Заключение
Напряжение и сила тока любого зарядного устройства, которое вы выбрали, важны для зарядки автомобильного аккумулятора.Использование того, что имеет более низкую стоимость, не даст вам наилучших результатов. Напряжение должно соответствовать напряжению автомобильного аккумулятора. Для оптимальных результатов, возможно, потребуется немного увеличить его. Например, автомобильный аккумулятор лучше заряжается от зарядного устройства на 13,8 В. Питание 12В может поднять батарею с того места где она есть до 12В и не более.

литий-ионный аккумулятор аккумулятор для электровелосипеда литиевый аккумулятор

Замена розетки 12 В на зарядное USB-устройство своими руками — Tenere 700 DIY Tech Tips

Как я сам установил блок с двумя портами USB для зарядного устройства вместо оригинальной розетки на 12 В.

1.) Купите/получите водонепроницаемый USB-блок,

Например, ниже:

CHGeek Двойное зарядное устройство USB, Двойное автомобильное зарядное устройство USB 5 В / 4,2 А IP66 Водонепроницаемая розетка питания 12 В / 24 В для автомобилей, лодок и морских судов, мотоциклов, грузовиков, внедорожников, UTV: Amazon.co.uk: Car & Motorbike

---

CHGeek Двойное зарядное устройство USB, Двойное автомобильное зарядное устройство USB 5 В / 4,2 А IP66 Водонепроницаемая розетка питания 12 В / 24 В для автомобилей, лодок и морских судов, мотоциклов, грузовиков, внедорожников, UTV: Amazon.co.uk: Автомобиль и мотоцикл

2.) Снимите лобовое стекло, боковые стекла и левую боковую панель (LHS);

3.) открутите оба винта на приборной панели и резко потяните панель вверх (обратите внимание на выступы для замены позже) и поднимите ее, чтобы получить доступ к 4 винтам, удерживающим фару;

4. ) снимите блок-фару целиком;

5.) отключите белый штекер розетки 12 В стеклопластиковой композитной панели LHS;

6.) открутить блок розеток 12В от кабины;

7.) вставьте блок USB на место старой снятой розетки 12 В;

8.) (Подключение проводов) Я отрезал провод кабеля от старой 12-вольтовой розетки вплотную к корпусу старой розетки и использовал/повторно использовал провода этого кабеля для подключения к гнездовым лепестковым разъемам для насаживания на вилочные лепестковые клеммы. (см. фото выше) в нижней части USB-блока;

9.) вставьте провода в разъем USB и вытащите кабель сбоку для повторного подключения к белому разъему питания LHS велосипеда.

10.) установите фару, соберите кузов и на этом все.

11.) Включите зажигание, и вы готовы подключить USB-устройство (телефон и т. д. для зарядки) и играть

12.) Дополнительная работа:

Когда я был там, я также вставил новую другую розетку питания на 12 В (которая была принадлежностью MT-09, которая у меня была) вместе с ее собственным длинным (встроенным 10 ампер) плавким проводом через отверстие для запасного гнезда. справа от приборной панели.

Я подключил эту новую 12-вольтовую розетку прямо к клеммам аккумулятора.

Так что у меня все еще есть 12-вольтовое питание в кабине; который работает без включения зажигания.

Я также могу подключить к нему зарядное устройство, если нужно или нужно.

Обратите внимание: аккумулятор велосипеда нельзя заряжать от штатной (зажигание переключается) 12-вольтовой розетки.

Я надеюсь, что это полезно.

Аккумулятор 18650 Как заряжать — 5 простых решений

Если вы ищете правильный способ зарядки аккумулятора 18650, то вы попали на нужную статью. В этом посте мы объяснили различные способы зарядки аккумулятора 18650 с помощью различных модулей, прямой зарядки и без зарядного устройства.

Вы найдете эти батареи повсюду в большинстве устройств, которые мы используем дома для домашнего использования, использования в офисе, промышленного использования, и чаще всего в проектах DIY инженерами-электронщиками и электриками и энтузиастами.Иногда мы покупаем литий-ионный аккумулятор 18650, не покупая зарядное устройство для его зарядки, потому что в то время мы не хотим покупать зарядное устройство. Что делать, если вы полностью разрядили аккумулятор и хотите снова использовать его в другом проекте? надо зарядить!!

Теперь аккумулятор 18650 как зарядить?

Как вы все знаете, 18650 — это перезаряжаемые литий-ионные аккумуляторы, разрядившись, вы просто не выбросите их на помойку. Поэтому просто зарядите его с помощью зарядного устройства 18650, которое можно приобрести в интернет-магазине, или купите его в местных магазинах электрических и электронных компонентов.
Другой способ — сделать это самостоятельно у себя дома, используя уже имеющиеся устройства и компоненты, такие как старое зарядное устройство для мобильного телефона или настольный блок питания постоянного тока и т. д., которые подробно обсуждаются шаг за шагом в разделах ниже.

Прежде чем перейти к практическим методам зарядки, давайте обсудим некоторые теории зарядки литий-ионных аккумуляторов.
(Пропустите следующий раздел, чтобы сразу перейти к практическим схемам и методам)

Теория зарядки аккумулятора 18650:

Эта теория предназначена для освежения знаний о состоянии заряда аккумулятора и схемах зарядного устройства аккумулятора.почти постоянно от 20% до 90% уровня заряда, для получения дополнительной информации проверьте уровень заряда литиевой батареи

Напряжение зарядки:

Стандартное постоянное напряжение зарядки варьируется от производителя к производителю, но не сильно различаются, так как он изменяется как 4,2 В, 4,3 В и 4,4 В. Это безопасные значения, вы можете заряжать даже немного более высоким напряжением.

(Вы также можете использовать 5 В для зарядки элементов 18650. Это не повредит элемент, если вы не позволите ему перезарядиться, прекратив зарядку и предотвратив повреждение элемента после того, как литий-ионный элемент достигнет 4.2 вольта.)

Стандартное значение заряда в типичном техническом паспорте обычно указывается как 0,5 C, где C означает емкость. Таким образом, практическое значение зарядного тока должно быть равно или меньше половины указанной емкости аккумулятора.

Например, для элемента емкостью 1700 мАч стандартный ток заряда будет 850 мА, а для элемента емкостью 2400 мАч стандартный ток заряда будет равен 1200 мА.
Рекомендуется поддерживать зарядный ток на уровне или ниже предела, указанного в техническом паспорте.
(ознакомьтесь со спецификацией и техническим описанием батареи 18650 здесь)

Когда напряжение батареи достигает 4,1 В или 4,2 В, элемент батареи 18650 почти полностью заряжен. Это можно назвать напряжением зарядки аккумулятора 18650. С этого момента ток, потребляемый батареей, начинает плавно уменьшаться, достигая определенного значения*.

Прекращение зарядки:

Когда ток падает ниже определенного значения или остается на нем*, зарядка должна быть прекращена. Наиболее часто применяемые пределы тока зарядки находятся в диапазоне от C/10 до C/30.

Например, для элемента емкостью 1700 мА·ч стандартный зарядный ток будет составлять 850 мА. Таким образом, ток завершения зарядки будет около 85 мА и
. Для элемента емкостью 2400 мАч стандартный ток зарядки будет равен 1200 мА, поэтому ток завершения зарядки будет около 120 мА.



Важно перед зарядкой методами, указанными на этой странице:

• Когда батарея полностью заряжена, это означает, что достигнуто значение тока окончания заряда, батарею следует немедленно отключить от источника питания.Если аккумулятор остается подключенным к источнику питания постоянного тока, это приведет к перезарядке аккумулятора и, в конечном итоге, к его вздутию, что приведет к повреждению аккумулятора.
  *проверьте техническое описание, щелкните здесь, чтобы просмотреть образец технического описания 18650.
• Во избежание повреждения элемента используйте зарядные устройства 18650 с функциями защиты от перезаряда, перегрузки по току и перенапряжения. Таким образом, вы можете быть уверены в сохранности аккумулятора.
• Зарядка аккумулятора 18650 без контроллера заряда (например, tp4056, tp5100 и т. д.) не рекомендуется из-за риска перезарядки и повреждения.
• Зарядка аккумулятора 18650 без зарядного устройства возможна при наличии надлежащих знаний, мер предосторожности и метода, который мы показали ниже.
• Если вы заряжаете аккумулятор 18650 без зарядного устройства, заряжайте по 1 элементу за раз, используя информацию, приведенную выше в теоретической части.



Зарядка аккумулятора 18650 с помощью зарядного устройства:

Используйте зарядное устройство, показанное на изображении выше, которое можно приобрести в Интернете на Amazon или eBay.
Это самый простой и лучший способ зарядить аккумулятор 18650, не беспокоясь об извлечении аккумулятора из зарядного устройства, чтобы защитить его от перезарядки, перенапряжения или короткого замыкания.

Эти зарядные устройства имеют встроенную схему защиты от перезарядки и схему отключения, которая отключает батарею, когда она полностью заряжена, что обеспечивает длительный срок службы батареи и производительность.
Он также поставляется с дисплеем/индикаторами состояния зарядки аккумулятора, их функции могут различаться от зарядного устройства к зарядному устройству.

На рынке доступны два типа зарядных устройств для литий-ионных аккумуляторов 18650:

• Зарядные устройства для аккумуляторов 18650 с питанием от USB: Эти зарядные устройства позволяют заряжать аккумулятор от любого USB-порта/разъема, который вы найдете поблизости. .Для зарядки аккумуляторов этого устройства рекомендуется использовать мобильное зарядное устройство с высоким током.
  Иначе будет медленно заряжать аккумуляторы или можно сказать медленная зарядка. Преимущество этого устройства в том, что оно очень портативное, вы можете брать его с собой в путешествие и использовать с любым типом USB-порта.
• Питание от сети 18650 Зарядные устройства для аккумуляторов: В этом зарядном устройстве вы можете напрямую подключить зарядное устройство к сети электропитания, имеющейся в вашем доме. Они могли заряжаться быстрее, чем зарядные устройства с питанием от USB.

18650 схема зарядного устройства с использованием модуля tp4056 и старого мобильного зарядного устройства:

Требуемые компоненты: соединительных проводов, держатель батареи 18650, модуль tp4056, мобильное зарядное устройство 5 В 1,0 А или больше.

Как использовать модуль tp4056?

Использовать модуль tp4056 очень просто. На плате необходимо определить 2 клеммы, а именно. Только BAT+, BAT-.
Просто подключите положительную клемму батареи к BAT+ на плате, а отрицательную клемму батареи к BAT- на плате, как показано на рисунке ниже.

Теперь подключите зарядное устройство micro USB к порту зарядки на модуле.
Link (Также проверьте схему блока питания для получения более подробной информации.)

Требуемые компоненты: Зарядное устройство для мобильного телефона 5 В (1 А или более), соединительные провода, держатель батареи 18650, модуль tp4056 (обязательно) .

Выполнив подключение, показанное на изображении выше, вы можете безопасно заряжать аккумулятор 18650. Если вы используете зарядное устройство для мобильного телефона с низким током, заряжайте с его помощью только один литиевый элемент 18650.

Чем больше ячеек будет потреблять больше тока, который может подняться более чем на 1 ампер, поэтому есть вероятность, что ваше зарядное устройство очень быстро нагреется и выйдет из строя.

На этом изображении выше показаны клеммы tp4056 и окончательная настройка схемы зарядки 18650 без держателя ячейки.

Как зарядить аккумулятор 18650 без зарядного устройства?

18650 зарядное устройство с использованием старого зарядного устройства для телефона или USB-порта

Требуемые компоненты: зарядное устройство для мобильного телефона 5 В (мощность 500 мА или более), соединительные провода, держатель батареи 18650, модуль tp4056 (дополнительно).

• Подключите цепь, как показано на приведенной выше схеме, продолжайте проверять выходное напряжение батареи с помощью мультиметра (зарядное устройство отключено), чтобы считать напряжение 4,2 вольта. Извлеките батарею при 4,1 вольта, это рекомендуется, если вы не используете какой-либо контроллер заряда. . (прочитайте теорию выше для безопасной работы)
• Вы также можете заряжать аккумулятор 18650, используя USB, т.е. выход USB-порта для зарядки. Используйте только одну ячейку за раз (по возможности подключите модуль контроллера заряда к «pt.1» для безопасной работы)



Как зарядить аккумулятор 18650 без зарядного устройства?

Прямая зарядка с использованием полностью заряженной батареи 18650:

Этот метод можно редко использовать для целей зарядки, так как он просто распределяет энергию между «полностью заряженной батареей» и «разряженной батареей».

Что делать, если у вас нет устройства или источника питания для зарядки аккумулятора 18650? то вы можете использовать этот метод для зарядки полностью разряженного аккумулятора.

Требуемый компонент: Полностью заряженные батареи/соединительные провода, модуль tp4056 (дополнительно)

Подсоедините цепь, как показано на схеме выше, примерно на 30–60 минут. Полностью разряженная батарея получит некоторый заряд от полностью заряженной батареи.

(если возможно, для безопасной работы подключите модуль контроллера заряда к разъему «X») настольный блок питания имеется у вас, но это довольно нетрадиционный метод.Его следует использовать с осторожностью при зарядке аккумуляторов с помощью настольного источника питания постоянного тока.

Учтите, что если вы не разбираетесь в электрических схемах ядра электроники и ее правилах, не пытайтесь это сделать!! если вы перезарядите или подключите литиевые батареи в обратной полярности, они могут вздуться или загореться.

(рекомендуется заряжать по одной батарее за раз, следуя шагам и расчетным значениям для одной батареи 18650 за раз)

Шаг 1: Убедитесь, что выходное напряжение источника питания равно 4. 3V перед подключением к аккумулятору.

Шаг 2: Перед подключением проводов отключите питание стенда от сети и от стенда.

Шаг 3: Правильно подключите положительную клемму батареи к положительной клемме источника питания постоянного тока, а отрицательную клемму батареи подключите к клемме источника постоянного тока. Убедитесь, что соединения затянуты (не ослаблены).

Шаг 3: Включите переключатель и убедитесь, что 4.3В на выходе.

Теперь проконтролируйте показания стендового источника питания согласно уже рассмотренным пунктам в теоретической части.
Здесь (для одного элемента) начальный ток во время зарядки будет более 400 мА. Отсоединяйте аккумуляторы, когда ток потребления составляет от 25 до 100 мА (зависит от емкости аккумуляторов). Это означает, что ваша батарея почти заряжена.

Если вы не хотите контролировать и отключать аккумулятор вручную, вы можете использовать модуль контроллера заряда, такой как TP 4056. Контроллер заряда автоматически контролирует ток на батареях и отключается при полной зарядке. К тому же это безопасно!!





Зарядное устройство от постоянного тока к постоянному — узнайте, как сконструировать простое зарядное устройство для мобильных устройств

Введение

Сотовые телефоны стали настолько незаменимыми, что жить без этих умных гаджетов так сложно. Мы уже говорили о работе сотовых телефонов в нашей предыдущей статье. Но у этих сотовых телефонов есть один большой недостаток (для пессимистов) — время автономной работы, которое имеет ограниченное время работы и в конечном итоге разряжается после определенного периода использования.Таким образом, его нужно перезаряжать каждый раз, когда он разряжается.

Обычно все сотовые телефоны поставляются с собственным зарядным устройством от самого производителя. Но эти зарядные устройства для мобильных телефонов предназначены для использования только с домашними розетками переменного тока и не могут использоваться на открытом воздухе, где источник переменного тока недоступен (например, во время пикников, длительных туров, походов или, возможно, посреди шоссе).

Настоящая схема зарядного устройства постоянного тока для сотового телефона специально разработана для использования в сочетании с 12-вольтовым автомобильным аккумулятором или, в качестве альтернативы, может быть постоянно установлена ​​в вашем автомобиле или мотоцикле в качестве аварийного зарядного устройства для сотового телефона.

Параметры для зарядки сотовых телефонов

Схемы внутри сотовых телефонов сложны и продвинуты, поэтому внутренние параметры очень строгие и чувствительные, а предел погрешности ограничен. Он абсолютно не будет заряжаться до тех пор, пока зарядное напряжение и ток не будут точно соответствовать внутренним рекомендациям.

Обычно в сотовых телефонах используются литий-ионные батареи на 3,7 В, а сила тока (Ач) может различаться в зависимости от модели.

Как работает схема?

Он подключен к хорошо известной микросхеме стабилизатора напряжения 7805, которая в одиночку выполняет функцию идеального зарядного устройства для сотового телефона.

Держите микросхему печатной стороной к себе

• левый вывод предназначен для входа питания
• центральный вывод должен быть заземлен
• выход поступает от правого бокового вывода через резистор 15 Ом.

ИС 7805 и ее конфигурация, как описано выше, показаны на изображении ИС на соседнем изображении. Это даст читателю четкое представление о том, о чем идет речь.

Этот резистор выполняет очень важную функцию ограничения тока и ограничивает поступление избыточного тока в телефон.Без этого мобильный телефон может не заряжаться и будет отображаться «не заряжается». Подключите конденсаторы 100 мк/25 В и 100 нФ к входу и выходу микросхемы соответственно, чтобы отфильтровать скачки напряжения и переходные процессы во время движения автомобиля.

Наконец, вся схема может быть заключена в подходящий пластиковый корпус с двумя выходами для входов и выходов каждый.

Отличительные особенности

Хотя описанная выше схема зарядного устройства постоянного тока для сотового телефона с использованием микросхемы 7805 может показаться слишком простой, тем не менее зарядное устройство, изготовленное на основе этой схемы, несомненно, обладает рядом характерных особенностей. Они следующие:

1. Отличная стабилизация напряжения/тока.

2. Ток ограничен безопасным значением,

3. Аккумулятор сотового телефона никогда не перезаряжается,

4. IC 7805 защищен от перегрева и короткого замыкания, поэтому вся схема практически неразрушима.

Образец изображения

Национальный университет Сингапура

8 лучших зарядных устройств для телефонов на солнечных батареях 2022 года

.

Эта история была обновлена ​​в октябре 2021 года, чтобы отразить аналогичную, но более новую версию нашего лучшего зарядного устройства для телефона на солнечных батареях Blavor. Anker PowerCore также был выбран как лучший выбор на основе тестирования, проведенного главным технологом и директором по проектированию Рэйчел Ротман и Медиа-технической лабораторией Института хорошего домашнего хозяйства.

---

Когда ваш телефон отключается, это может быть крайне неудобно, но еще более неприятно, когда вы путешествуете пешком на открытом воздухе и не можете получить доступ к карте маршрута или получить помощь от GPS. К счастью, портативное зарядное устройство для телефона на солнечных батареях может спасти день, когда вы находитесь далеко от розетки. Как следует из названия, зарядное устройство для телефона на солнечных батареях использует энергию солнца (также известную как солнечная энергия) для подачи электроэнергии на ваши устройства или зарядки аккумулятора. Преимущество этих портативных зарядных устройств заключается в том, что для их работы не требуется внешний источник электроэнергии, что делает их идеальными для любителей активного отдыха или людей, у которых может не быть доступа к розетке сразу (например, если вы находитесь на музыкальном фестивале). посреди пустыни или на полпути живописного похода).

Зарядное устройство на солнечных батареях — это также отличная идея для вашего аварийного набора вместе с основными инструментами и расходными материалами. Трудно предсказать ненастную погоду, но сильная гроза, торнадо или сильная метель могут привести к отключению электроэнергии на срок от нескольких часов до нескольких дней, и крайне важно иметь план действий в чрезвычайных ситуациях. Многоразовое зарядное устройство для телефона на солнечных батареях позволит вам оставаться на связи с близкими, не беспокоясь о том, что батарея вашего телефона разрядится. При всем при этом солнечная технология является жизнеспособной для зарядки ваших мобильных устройств, но некоторые зарядные устройства определенно работают лучше, чем другие, и не все предназначены для любых ситуаций.

В Good Housekeeping Institute мы тестируем технические продукты, от водонепроницаемых динамиков до детекторов утечек газа, а также товары для активного отдыха, от походных ботинок и носков до рюкзаков, гаджетов для кемпинга и многого другого. Чтобы проверить солнечные заряды, мы переносим каждое солнечное зарядное устройство для телефона в нашу стандартную светлую комнату и измеряем, сколько времени требуется для полной зарядки каждого устройства. Затем мы видим, сколько времени требуется для зарядки различных устройств — более 400 часов разрядки батареи по сравнению с нашим последним тестированием . Помимо оценки степени защиты IP, обозначающей защиту от воды, пыли, грязи и т. д., мы также проверяем долговечность каждого зарядного устройства, используя наш собственный тестер дождя и тестер падения.Основываясь на наших тестах и ​​категориальном опыте, это лучшие зарядные устройства для телефонов на солнечных батареях, которые действительно стоит купить, независимо от того, предназначены ли они для повседневного использования, приключений на открытом воздухе или, в худшем случае, для чрезвычайных ситуаций:

Реклама — продолжить чтение ниже

Лучшее зарядное устройство для телефона на солнечных батареях

Солнечное зарядное устройство Power Bank 18W

Это универсальное устройство состоит из аккумуляторной батареи, двойного фонарика и компаса.Он имеет вариантов беспроводной зарядки (если ваш телефон поддерживает Qi) или с помощью шнура. Это портативное солнечное зарядное устройство размером чуть менее семи дюймов достаточно маленькое, чтобы упаковать его в ваш рюкзак, поэтому взять его с собой в следующую поездку на природу не составит труда. Он также имеет рейтинг IPX5, и в наших дорожных испытаниях мы обнаружили, что он достаточно прочный, чтобы выдерживать воздействие небольшого дождя. Просто не забудьте полностью зарядить свой блок питания через розетку, прежде чем отправиться в следующее приключение, хотя при необходимости вы можете использовать опцию солнечной зарядки в качестве резервной копии.

• Фонарик и компас в комплекте
• Беспроводная зарядка
• Рейтинг IPX5

Лучшее зарядное устройство для телефона на солнечных батареях

Э.Многофункциональный фонарик Lumen 500

Этот фонарик и зарядное устройство на солнечных батареях в одном комплекте поставляются со встроенной батареей, поэтому ему не нужно находиться на солнце во время зарядки телефона . Специалисты нашей лаборатории обнаружили, что это многофункциональное зарядное устройство обеспечивает очень яркий световой поток в 500 люмен и хорошее качество сборки. Разложите его утром, чтобы собрать солнечные лучи, и используйте его ночью, чтобы увеличить мощность телефона и фонарика. Мы бы не рекомендовали его в качестве единственного источника энергии, но он отлично подойдет в качестве дополнения к вашей следующей поездке! Это также полезный инструмент, который можно держать в машине на случай чрезвычайных ситуаций, поскольку он включает в себя удобный нож для ремня безопасности, компас и стеклобой.

• Несколько функций
• Полезен в экстренных случаях
• Несколько режимов освещения

Лучшее зарядное устройство для телефона на солнечных батареях для приключений на природе

3 Солнечное зарядное устройство

Хотя наши эксперты еще не тестировали эту модель, им нравится, что вы можете развернуть это зарядное устройство и выставить четыре панели на солнце, чтобы зарядить GoPro, iPhone или Android (только убедитесь, что ваше устройство совместимо). t Три порта USB позволяют одновременно заряжать несколько устройств , поэтому он идеально подходит для семейного похода. Если пройдут тяжелые облака, зарядка приостановится и перезапустится, когда снова будет светить солнце. Наше единственное предостережение заключается в том, что это зарядное устройство не может хранить электричество, поэтому вам понадобится дневной свет, чтобы ваши устройства работали и работали.

• Заряжает несколько устройств
• Рейтинг IPX4
• Большая поверхность панели в развернутом виде

Лучший банк солнечной энергии

PowerCore Солнечная 20000

Зарядное устройство Anker PowerCore Solar было создано для любителей активного отдыха и имеет рейтинг IP65 (один из самых высоких в этом списке!). В наших тестах мы обнаружили, что , даже когда зарядное устройство подвергалось небольшому воздействию грязи и воды, функциональность устройства оставалась полностью неповрежденной. Нам также нравится, что есть встроенный фонарик для темных ночей. Вы можете одновременно заряжать два устройства через USB-C или USB-A, и, хотя рекомендуется полностью зарядить блок питания перед поездкой, вы всегда можете зарядить его солнечными панелями в качестве резервной копии.

• Одновременная зарядка двух устройств
• Степень защиты IP65
• Три режима освещения и диммер

• Медленная зарядка
• Кривая обучения для элементов управления

Лучшее зарядное устройство для телефона на солнечных батареях для походов

Двойное солнечное зарядное устройство USB мощностью 21 Вт

Подсоедините это солнечное зарядное устройство к рюкзаку во время следующего похода и зарядите свой телефон или аккумулятор во время прогулки . Панели разворачиваются, чтобы охватывать около 26 дюймов, что является большой площадью поверхности для захвата солнечного света. При желании он может заряжать два устройства одновременно. Наши инженеры отметили, что компактная и легкая (менее фунта) эта солнечная панель идеально подходит для зарядки телефонов и планшетов на ходу.

• Легкий
• Большая поверхность панели для захвата солнца
• Одновременная зарядка двух устройств

Лучшее зарядное устройство для телефона на солнечных батареях

Комплект солнечной подзарядки Venture 35

Этот аккумулятор готов к вашей следующей поездке, а благодаря рейтингу IP67 вам не нужно беспокоиться о том, что он случайно упадет в озеро. Прикрепите его к прилагаемой солнечной панели, чтобы зарядить его. По нашим оценкам, мы смогли получить полную зарядку за восемь часов в очень солнечный день, что находится в диапазоне, заявленном Goal Zero (от шести до 12 часов полного солнца). Вы также можете подключить его, прежде чем покинуть дом для следующего приключения. Как только он будет заряжен, возьмите его с собой, отправляясь на прогулку. Компания утверждает, что зарядит смартфон примерно в три раза больше, чем , но это зависит от типа вашего телефона и состояния зарядки.Нам удалось дважды полностью зарядить наш iPhone 11.

• Одновременная зарядка двух устройств
• Встроенный фонарик
• Водонепроницаемость IP67
• Включает блок питания и солнечную панель

Лучшее зарядное устройство для телефона на солнечных батареях для кемпинга

Солнечное зарядное устройство 28 Вт

Наши инженеры из Good Housekeeping Institute не тестировали именно эту панель, но она по-прежнему возглавляет наш список как отличное зарядное устройство для телефона на солнечных батареях для вашего следующего похода. Вы можете заряжать два устройства одновременно с помощью этой панели, которая поставляется с двумя зажимами для удобного крепления. Включенный microUSB может заряжать совместимые аккумуляторы или камеры (вы захотите проверить настройки вашего устройства), или вы можете использовать свои собственные кабели для телефона. Эта панель немного длиннее других, ее ширина в развернутом виде составляет около 32 дюймов.

• Одновременная зарядка двух устройств
• Поверхность большой панели
• Рейтинг IPX4

Лучшее зарядное устройство для телефонов на солнечных батареях для небольших устройств

Кочевник 10

Это тонкое солнечное зарядное устройство весом чуть более одного фунта легко носить с собой. В сложенном виде немного больше по площади, чем лист бумаги . Вы можете поддерживать его с помощью регулируемой подставки, которая поворачивается на 180º, чтобы найти лучший угол для оптимальной зарядки. Лучше всего то, что если вам нужна солнечная панель, которая может заряжать больше, чем ваш мобильный телефон, вы можете перейти на Nomad 20, Nomad 50 или Nomad 200 в зависимости от того, какая мощность вам понадобится. Нашему техническому директору нравится это устройство, так как оно обеспечивает отличный баланс портативности, долговечности и мощности.

• Легкий
• Включает подставку
• Совместимость с несколькими блоками питания (не входят в комплект)

• Не такой мощный, как другие в серии Nomad

Какие функции вы должны искать в солнечном зарядном устройстве для телефона?

✔️ Мощность : Убедитесь, что у вас достаточно мощное зарядное устройство, чтобы зарядить желаемое устройство за достаточное время. Это означает, что вам следует искать зарядное устройство мощностью не менее 7 Вт для зарядки смартфона и ближе к 15 Вт или выше для зарядки нескольких устройств или более энергоемких, таких как iPad. Экономия на ваттах также может означать более медленную скорость зарядки, поэтому, если вы можете позволить себе немного больше, сделайте это!

✔️ Портативность : Если вы не возражаете против увеличения объема, сложенная солнечная панель, вероятно, может привести к большей площади поверхности и большей мощности, чем зарядное устройство с одной панелью, хотя вам, вероятно, придется торговать некоторой выходной мощностью. для легкой переносимости.Еще один плюс больших зарядных устройств заключается в том, что они обычно заряжают устройства быстрее, хотя мощность является лучшим показателем.

✔️ Соединения : Убедитесь, что солнечное зарядное устройство способно заряжать ваше устройство и что оно имеет достаточно портов для зарядки нескольких устройств, если это необходимо. Вам также понадобится достаточно энергии, чтобы сделать это. Электронные устройства меньшего размера, такие как те, которые вы обычно можете заряжать с помощью USB, примерно нуждаются в выходном напряжении 5 В. Для более крупной электроники может потребоваться 12–24 В.

✔️ Резервная батарея : Если вы не знаете, будете ли вы подвергаться воздействию солнца (т. е. ночью или когда очень облачно), убедитесь, что ваше солнечное зарядное устройство способно накапливать заряд, заряжая его. перезаряжаемый аккумулятор, который, в свою очередь, заряжает ваш мобильный телефон позже, когда он вам понадобится, в отличие от аккумулятора, который напрямую заряжает ваш телефон.

Оливия Липски, Good Housekeeping Institute Аналитик обзоров СМИ и технологий Оливия Липски — аналитик по медиа и технологиям в Институте хорошего домашнего хозяйства, где она тестирует продукты и охватывает технологии, дом, бытовую технику, здоровье и многое другое; до прихода в GH она писала для Android Central и Lifewire репортажи обо всем, что связано с умным домом и сотовой связью, а также создавала контент для Ассоциации национальных рекламодателей, где писала о маркетинговых тенденциях и инновациях.
