Диагностика системы управления двигателем ЗМЗ-406

При включении зажигания лампа сигнализатора загорается (на 0,5 с) и гаснет, если система самодиагностики не обнаружила неисправность

Тем самым проверяется исправность самой лампы сигнализатора.

Если система диагностики определит неисправность, то в зависимости от ее характера лампа может гореть (при включенном зажигании) либо постоянно, либо только при работающем двигателе.

И в первом и во втором случае необходимо провести техническое обслуживание системы управления двигателем.

Для перевода блока управления в режим вывода кодов неисправностей включаем зажигание и снимаем крышку диагностического разъема, расположенного под капотом.

Перемычкой из медной проволоки соединяем выводы «10» и «12» разъема

Сначала система диагностики выдаст три раза подряд код (12) свидетельствующий об исправности диагностической цепи, цепи управления и работоспособности системы диагностики.

Следующими будут отображаться коды обнаруженных неисправностей.

Код каждой неисправности будет повторен трижды

После показа всех зафиксированных кодов неисправностей цикл вывода информации повторится. Если в памяти блока нет кодов неисправностей, то появится только код (12).

Код обнаруженной неисправности хранится в памяти блока примерно два часа.

По количеству включений сигнализатора определяем коды неисправностей.

При отсоединении батареи будут потеряны другие данные настроек, выработанные электронным блоком для адаптации системы управления двигателя к условиям эксплуатации.

После подключения «массы» запустите двигатель и дайте ему поработать на холостом ходу (не касаясь педали «газа») не менее 1 мин с целью адаптации системы зажигания к двигателю.

Чтобы адаптировать всю систему управления, нужно прогреть двигатель до рабочей температуры и проехать на автомобиле около 1 км с частичным открытием дроссельной заслонки и без резких ускорений.

Для очистки памяти выключаем зажигание и снимаем «минусовую» клемму аккумуляторной батареи на 15 сек.

Подключать клемму «массы» к аккумуляторной батарее во избежание повреждения электронного блока можно только при выключенном зажигании

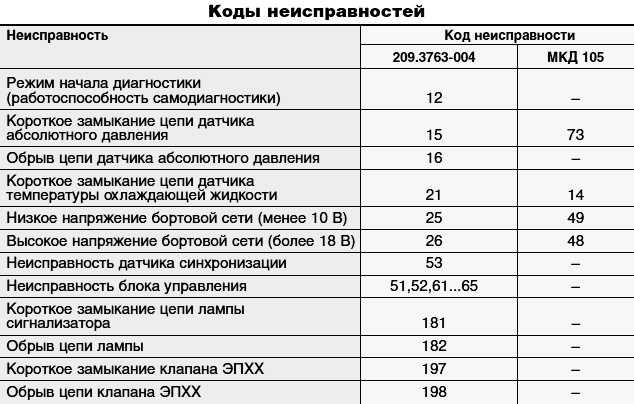

Режим начала диагностики (работоспособность самодиагностики) 12

Низкий уровень сигнала с датчика массового расхода воздуха 13

Высокий уровень сигнала с датчика массового расхода воздуха 14

Низкий уровень сигнала с датчика температуры воздуха (короткое замыкание) 17

Высокий уровень сигнала с датчика температуры воздуха (обрыв в цепи) 18

Низкий уровень сигнала с датчика охлаждающей жидкости (короткое замыкание в цепи) 21

Высокий уровень сигнала с датчика охлаждающей жидкости (обрыв, плохой контакт в цепи) 22

Низкий уровень сигнала с датчика положения дроссельной заслонки (короткое замыкание в цепи) 23

Высокий уровень сигнала с датчика положения дроссельной заслонки (обрыв, плохой контакт в цепи) 24

Низкое напряжение бортовой сети автомобиля (менее 10 В) 25

Высокое напряжение бортовой сети автомобиля (более 18 В) 26

Низкий уровень сигнала с корректора (потенциометра) СО 31

Высокий уровень сигнала с корректора (потенциометра) СО 32

Неисправность в цепи датчика детонации 41

Неисправность блока управления 51

Неисправность блока управления 52

Неисправность датчика положения коленчатого вала (синхронизации) 53

Неисправность датчика положения распределительного вала 54

Неисправность блока управления 61

Неисправность оперативной памяти (ОЗУ. RAM) блока управления 62

Неисправность постоянной памяти (ПЗУ, ROM) блока управления 63

Неисправность при чтении энергонезависимой памяти блока 64

Неисправность при записи в энергонезависимую память 65

Низкая частота вращения коленчатого вала на холостом ходу 71

Высокая частота вращения коленчатого вала на холостом ходу 72

Максимальное смещение УОЗ* при регулировании по детонации в 1-м цилиндре 81

Максимальное смещение УОЗ* при регулировании по детонации во 2-м цилиндре 82

Максимальное смещение УОЗ* при регулировании по детонации в 3-м цилиндре 83

Максимальное смещение УОЗ* при регулировании по детонации в 4-м цилиндре 84

Неисправность в цепи зажигания 1-го цилиндра 91

Неисправность в цепи зажигания 2-го цилиндра 92

Неисправность в цепи зажигания 3-го цилиндра 93

Неисправность в цепи зажигания 4-го цилиндра 94

Неисправность форсунки 1 -го цилиндра (короткое замыкание в цепи) 131

Неисправность форсунки 1-го цилиндра (обрыв в цепи) 132

Неисправность форсунки 1-го цилиндра (короткое замыкание на корпус) 133

Неисправность форсунки 2-го цилиндра (короткое замыкание в цепи) 134

Неисправность форсунки 2-го цилиндра (обрыв в цепи) 135

Неисправность форсунки 2-го цилиндра (короткое замыкание на корпус) 136

Неисправность форсунки 3-го цилиндра (короткое замыкание в цепи) 137

Неисправность форсунки 3-го цилиндра (обрыв в цепи) 138

Неисправность форсунки 3-го цилиндра (короткое замыкание на корпус) 139

Неисправность форсунки 4-го цилиндра (короткое замыкание в цепи) 141

Неисправность форсунки 4-го цилиндра (обрыв в цепи) 142

Неисправность форсунки 4-го цилиндра (короткое замыкание на корпус) 143

Неисправность обмотки 1 РДВ** (короткое замыкание в цепи) 161

Неисправность обмотки 1 РДВ** (обрыв) 162

Неисправность обмотки 1 РДВ** (короткое замыкание на корпус) 163

Неисправность обмотки 2 РДВ“ (короткое замыкание в цепи) 164

Неисправность обмотки 2 РДВ** (обрыв) 165

Неисправность обмотки 2 РДВ** (короткое замыкание на корпус) 166

Неисправность цепи реле топливного насоса (короткое замыкание в цепи) 167

Неисправность цепи реле топливного насоса (обрыв) 168

Неисправность цепи реле бензонасоса (короткое замыкание на корпус) 169

Неисправность цепи разгрузочного реле (короткое замыкание в цепи)*** 177

Неисправность цепи разгрузочного реле (обрыв)*** 178

Неисправность цепи разгрузочного реле (короткое замыкание на корпус)*** 179

Короткое замыкание в цепи лампы сигнализатора*** 181

Обрыв цепи лампы сигнализатора*** 182

Короткое замыкание на корпус в цепи лампы сигнализатора*** 183

 * УОЗ — угол опережения зажигания.

** РДВ — регулятор дополнительного воздуха.

*** Проверяется внешним диагностическим оборудованием.

Чтение кодов ошибок двигателя с помощью системы самодиагностики

Ситуация, когда где то на проселочной дороге вдали от населенных пунктов внезапно загорелась оранжевая лампа Check Engine и двигатель Уаза начал работать с заметными перебоями или заглох и не хочет заводится, довольно неприятна, но не смертельна. В большинстве случаев, на исправной и своевременно обслуживаемой машине, неисправность всегда лежит на поверхности, и ее удается быстро найти и тут же на месте устранить.

Если же внешний осмотр двигателя, его датчиков, узлов и систем никакого результата не принес, то неисправность можно точно выяснить узнав ее цифровой код, который записал в свою память электронный блок управления двигателем.

Контрольная лампы неисправности двигателя в обычном режиме работы только сигнализирует о том, что какая то ошибка в системе существует. И хорошо, если в машине установлен бортовой компьютер, который обладает возможностью считать с памяти ЭБУ и вывести код неисправности на свой дисплей или озвучить его, чтобы можно было понять куда смотреть и что надо ремонтировать или менять.

В случае, когда бортовой компьютер отсутствует и другой возможности узнать цифровой код ошибки нет, придется принудительно переводить контроллер (ЭБУ) двигателя с его обычного режима в режим самодиагностики и последовательно осуществлять чтение кодов ошибок двигателя из памяти контроллера через вспышки контрольной лампы Check Engine.

Но только если двигатель ЗМЗ-409 имеет класс Евро-2 с соответствующей диагностической колодкой и подведенной L-линией на вывод «10». Если двигатель класса Евро-3 с диагностическим разъемом типа OBD-II, то тут уже нужно возить с собой специальный диагностический сканер или ноутбук с установленной диагностической программой, адаптером и кабелем.

Перевод электронного блока управления (контроллера) Микас 7.2 двигателя ЗМЗ-409 в режим самодиагностики.

Открыть крышку диагностического разъема (1), который в Уаз Хантер установлен в моторном отсеке слева на кронштейне, со стороны места водителя, и отрезком провода надежно соединить его выводы «10» и «12» (2), обеспечив хороший и непрерывный контакт.

Чтение кодов ошибок двигателя с помощью системы самодиагностики ЭБУ Микас 7.2 двигателя ЗМЗ-409 в полевых условиях.

Каждой неисправности присвоен свой отдельный цифровой код, его и опознают по числу вспышек контрольной лампы. Число коротких вспышек лампы по 0.5 секунды соответствует такой же цифре : одна вспышка — цифра 1, две вспышки — цифра 2, три вспышки — цифра 3, и т.д.

По окончанию вывода первой цифры наступает пауза в 1.5 секунды, а затем таким же образом, с помощью коротких вспышек, выводится вторая. После вывода второй цифры надо обратить внимание на паузу после нее — если снова 1.5 секунды, то значит код ошибки трехзначный и следом идет третья цифра, а если пауза 4 секунды, то это уже конец кода. Код каждой неисправности повторяется три раза.

Сразу после перевода контроллера (ЭБУ) в режим самодиагностики контрольная лампа должна высветить три раза код 12, это означает начало работы режима самодиагностики. Если кода 12 в начале нет, то это говорит о том, что система бортовой самодиагностики не исправна или вы ее не включили.

Следующие кода, после 12, уже будут отображать неисправности. После индикации всех имеющихся в памяти ЭБУ кодов неисправностей снова трижды выводится код 12 и индикация кодов повторяется заново. Если ЭБУ двигателя не может самостоятельно определить неисправность или их просто нет, то на контрольную лампу выводится только код 12.

Пример вывода кода ошибки :

Код 243 — короткое замыкание на «массу» цепи 3 системы зажигания : 12, 12, 12, 243, 243, 243, 12, 12, 12… и так по кругу.
12 — одна вспышка в 0.5 сек., пауза в 1.5 сек., две вспышки по 0.5 сек., пауза 4 секунды и цикл повторяется еще два раза аналогичным образом.
243 — две вспышки по 0. 5 сек., пауза в 1.5 сек., четыре вспышки по 0.5 сек., пауза в 1.5 сек., три вспышки по 0.5 сек., пауза 4 секунды и цикл повторяется еще два раза.

Кода неисправностей системы впрыска топлива двигателя ЗМЗ-409, их расшифровка, причины возникновения и некоторые дополнительные сведения находятся по ссылкам : номера с 013 по 081 и номера с 091 по 244.

Очистка кодов неисправностей из памяти электронного блока управления.

Для автомобилей с двигателями экологического класса 2.

Память хранящую коды неисправностей можно очистить отключив «массу» аккумуляторной батареи на время более 2 минут. При этом необходимо следить за тем, чтобы зажигание было выключенным во избежание повреждения электронного блока управления.

После отключения аккумуляторной батареи теряются накопленная в оперативной памяти электронного блока управления информация о состоянии двигателя и параметры самообучения ЭБУ, поэтому при первом пуске двигатель может работать неустойчиво.

Для адаптации системы управления, запустив двигатель, прогрейте его до рабочей температуры, дайте поработать на холостом ходу не менее 1 минуты и двигайтесь на автомобиле не менее 1 километра в режиме частичной нагрузки двигателя до полного восстановления нормальных рабочих показателей.

Для автомобилей с двигателями экологического класса 3.

Память хранящую коды неисправностей можно очистить только при помощи сканер-тестера. В случае отключения аккумуляторной батареи параметры самообучения ЭБУ не теряются, но могут быть сброшены при помощи сканер-тестера.

Как убедиться, что топливные форсунки получают правильное напряжение

Как убедиться, что топливные форсунки получают правильное напряжение | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость замены топливной форсунки

Место обслуживания

400,56–3 968,30 долл. США

Диапазон цен для всех автомобилей

Если двигатель работает с перебоями, возможно, возникла проблема с системой подачи топлива. Неисправная форсунка может привести к тому, что один из ваших цилиндров не загорится полностью, что нарушит баланс двигателя на всех скоростях. Это разрушает экономию топлива, поскольку все топливо может не сгореть, и вам придется сильнее нажимать на педаль газа, чтобы машина тронулась с места.

Топливные форсунки — это особый тип соленоидов, которые очень быстро приводят в действие свои поршни. Это позволяет форсунке подавать точное количество топлива в цилиндр, даже когда двигатель вращается на более высоких оборотах. В течение срока службы автомобиля форсунки срабатывают миллионы раз и со временем могут изнашиваться или забиваться, что препятствует правильной работе двигателя.

В этом руководстве основное внимание уделяется тому, чтобы убедиться, что форсунки получают правильное количество энергии и что сами форсунки не имеют слишком большого сопротивления. Инжектор может вызвать проблемы, даже если он получает правильное напряжение. Они могут засориться, что уменьшит распыление внутри цилиндра. Это, в свою очередь, приводит к тому, что топливо не сгорает полностью и вызывает пропуски зажигания.

Часть 1 из 2: Проверка сопротивления форсунки

Необходимый материал

• Цифровой вольтомметр (ДВОМ) или мультиметр с настройкой сопротивления

• Примечание : Некоторые двигатели имеют пластиковые панели, которые необходимо снять, прежде чем вы сможете получить доступ к форсункам. Обычно они крепятся болтами и могут быть сняты с помощью базового набора головок, включающего удлинитель.

Шаг 1: Убедитесь, что ключ выключен . Вам не нужна энергия для этого теста.

Шаг 2: Снимите жгут проводов форсунки . Там может быть скользящий замок, который вам нужно переместить, прежде чем вы сможете нажать на выступы, чтобы снять жгут проводов.

Шаг 3: Установите DVOM для измерения сопротивления

. Настройте мультиметр на измерение сопротивления. Установите его на самый низкий диапазон, если измеритель не выбирает автоматический диапазон.

Шаг 4: Проверка сопротивления с помощью DVOM . Поместите выводы счетчика на штырьки внутри разъема, убедившись, что они не касаются друг друга.

• Высокоимпедансные форсунки в наши дни чаще всего используются в автомобилях. Они будут варьироваться от 12 до 17 Ом.

• Форсунки с низким импедансом устанавливаются на высокопроизводительные и крупные форсунки. Они имеют гораздо более низкое сопротивление, обычно около 2-5 Ом.

Шаг 5: Повторить со всеми форсунками . Все они должны иметь сопротивление в пределах половины Ома друг от друга.

Необходимо проверить любую существенную разницу и эту форсунку, чтобы убедиться, что она работает правильно.

• Совет : Вы можете найти правильное сопротивление для своих форсунок, выполнив поиск в Интернете или в руководстве по ремонту вашего автомобиля.


Часть 2 из 2: Проверка проводки форсунки

Шаг 1: Заведите автомобиль . Для этого теста поверните ключ во второе положение (ON). Вы хотите, чтобы батарея работала, но не хотите, чтобы двигатель работал.

Шаг 2: Настройте DVOM для измерения напряжения постоянного тока . Используйте наименьший возможный диапазон, если измеритель не выбирает диапазон автоматически.

Шаг 3: Прикоснитесь отрицательным проводом DVOM к источнику заземления . Рама автомобиля соединена с массой, поэтому ищите неокрашенный кусок рамы под капотом.

• Совет
  : Некоторые DVOM имеют зажимы типа «крокодил», чтобы вам не приходилось удерживать поводок. Это освобождает ваши руки, чтобы вы могли сосредоточиться на том, чтобы получить положительное упреждение в правильном месте.

Шаг 4. Подсоедините положительный провод к клемме 9 жгута проводов. 0024 . Жгут проводов будет иметь две клеммы, в которые вставляются штыри на форсунке.

Один будет подключен к земле и покажет 0 вольт. Другой должен читать около 12 вольт.

Шаг 5: Повторить со всеми жгутами проводов форсунок . Оставьте заземляющий провод на месте и проверьте все жгуты проводов инжектора.

Все они должны быть около 12 вольт. Более низкое значение означает, что где-то в проводе имеется избыточное сопротивление.

Надеюсь, эти тесты позволили вам найти проблему с вашими топливными форсунками; но, как упоминалось ранее, неисправность форсунки может быть вызвана не электрической проблемой. Следующим шагом, если сопротивление форсунки в норме, будет снятие форсунки и проверка формы распыла, которую она производит, на тестере форсунок. Если у вас возникли трудности с проверкой ваших форсунок, наши сертифицированные специалисты здесь, в YourMechanic, смогут помочь вам с диагностикой проблемы и заменой неисправных топливных форсунок.

---
