Как повысить силу тока, не изменяя напряжения

Из статьи вы узнаете как повысить силу тока в цепи зарядного устройства, в блоке питания, трансформатора, в генераторе, в USB портах компьютера не изменяя напряжения.

Что такое сила тока?

Электрический ток представляет собой упорядоченное перемещение заряженных частиц внутри проводника при обязательном наличии замкнутого контура.

Появление тока обусловлено движением электронов и свободных ионов, имеющих положительный заряд.

В процессе перемещения заряженные частицы могут нагревать проводник и оказывать химическое действие на его состав. Кроме того, ток может оказывать влияние на соседние токи и намагниченные тела.

Сила тока — электрический параметр, представляющий собой скалярную величину. Формула:

I=q/t, где I — сила тока, t — время, а q — заряд.

Стоит знать и закон Ома, по которому ток прямо пропорционален U (напряжению) и обратно пропорционален R (сопротивлению).

I=U/R.

Сила тока бывает двух видов — положительной и отрицательной.

Ниже рассмотрим, от чего зависит этот параметр, как повысить силу тока в цепи, в генераторе, в блоке питания и в трансформаторе.

Приведем проверенные рекомендации, которые позволят решить поставленные задачи.

От чего зависит сила тока?

Чтобы повысить I в цепи, важно понимать, какие факторы могут влиять на этот параметр. Здесь можно выделить зависимость от:

• Сопротивления. Чем меньше параметр R (Ом), тем выше сила тока в цепи.
• Напряжения. По тому же закону Ома можно сделать вывод, что при росте U сила тока также растет.
• Напряженности магнитного поля. Чем она больше, тем выше напряжение.
• Числа витков катушки. Чем больше этот показатель, тем больше U и, соответственно, выше I.
• Мощности усилия, которое передается на ротор.
• Диаметра проводников. Чем он меньше, тем выше риск нагрева и перегорания питающего провода.
• Конструкции источника питания.
• Диаметра проводов статора и якоря, числа ампер-витков.
• Параметров генератора — рабочего тока, напряжения, частоты и скорости.

Как повысить силу тока в цепи?

Бывают ситуации, когда требуется повысить I, который протекает в цепи, но при этом важно понимать, что нужно принять меры по защите электроприборов, сделать это можно с помощью специальных устройств.

Рассмотрим, как повысить силу тока с помощью простых приборов.

Для выполнения работы потребуется амперметр.

Вариант 1.

По закону Ома ток равен напряжению (U), деленному на сопротивление (R). Простейший путь повышения силы I, который напрашивается сам собой — увеличение напряжения, которое подается на вход цепи, или же снижение сопротивления. При этом I будет увеличиваться прямо пропорционально U.

К примеру, при подключении цепи в 20 Ом к источнику питания c U = 3 Вольта, величина тока будет равна 0,15 А.

Если добавить к цепи еще один источник питания на 3В, общую величину U удается повысить до 6 Вольт. Соответственно, ток также вырастет в два раза и достигнет предела в 0,3 Ампера.

Подключение источников питания должно осуществляться последовательно, то есть плюс одного элемента подключается к минусу первого.

Для получения требуемого напряжения достаточно соединить в одну группу несколько источников питания.

В быту источники постоянного U, объединенные в одну группу, называются батарейками.

Несмотря на очевидность формулы, практические результаты могут отличаться от теоретических расчетов, что связано с дополнительными факторами — нагревом проводника, его сечением, применяемым материалом и так далее.

В итоге R меняется в сторону увеличения, что приводит и к снижению силы I.

Повышение нагрузки в электрической цепи может стать причиной перегрева проводников, перегорания или даже пожара.

Вот почему важно быть внимательным при эксплуатации приборов и учитывать их мощность при выборе сечения.

Величину I можно повысить и другим путем, уменьшив сопротивление. К примеру, если напряжение на входе равно 3 Вольта, а R 30 Ом, то по цепи проходит ток, равный 0,1 Ампер.

Если уменьшить сопротивление до 15 Ом, сила тока, наоборот, возрастет в два раза и достигнет 0,2 Ампер. Нагрузка снижается почти к нулю при КЗ возле источника питания, в этом случае I возрастают до максимально возможной величины (с учетом мощности изделия).

Дополнительное снизить сопротивление можно путем охлаждения провода. Такой эффект сверхпроводимости давно известен и активно применяется на практике.

Чтобы повысить силу тока в цепи часто применяются электронные приборы, например, трансформаторы тока (как в сварочниках). Сила переменного I в этом случае возрастает при снижении частоты.

Если в цепи переменного тока имеется активное сопротивление, I увеличивается при росте емкости конденсатора и снижении индуктивности катушки.

В ситуации, когда нагрузка имеет чисто емкостной характер, сила тока возрастает при повышении частоты. Если же в цепь входят катушки индуктивности, сила I будет увеличиваться одновременно со снижением частоты.

Также читают — как действует электрический ток на организм человека.

Вариант 2.

Чтобы повысить силу тока, можно ориентироваться на еще одну формулу, которая выглядит следующим образом:

I = U*S/(ρ*l). Здесь нам неизвестно только три параметра:

• S — сечение провода;
• l — его длина;
• ρ — удельное электрическое сопротивление проводника.

Чтобы повысить ток, соберите цепочку, в которой будет источник тока, потребитель и провода.

Роль источника тока будет выполнять выпрямитель, позволяющий регулировать ЭДС.

Подключайте цепочку к источнику, а тестер к потребителю (предварительно настройте прибор на измерение силы тока). Повышайте ЭДС и контролируйте показатели на приборе.

Как отмечалось выше, при росте U удается повысить и ток. Аналогичный эксперимент можно сделать и для сопротивления.

Для этого выясните, из какого материала сделаны провода и установите изделия, имеющие меньшее удельное сопротивление. Если найти другие проводники не удается, укоротите те, что уже установлены.

Еще один путь — увеличение поперечного сечения, для чего параллельно установленным проводам стоит смонтировать аналогичные проводники. В этом случае возрастает площадь сечения провода и увеличивается ток.

Если же укоротить проводники, интересующий нас параметр (I) возрастет. При желании варианты увеличения силы тока разрешается комбинировать. Например, если на 50% укоротить проводники в цепи, а U поднять на 300%, то сила I возрастет в 9 раз.

Как повысить силу тока в блоке питания?

В интернете часто можно встретить вопрос, как повысить I в блоке питания, не изменяя напряжение. Рассмотрим основные варианты.

Ситуация №1.

Блок питания на 12 Вольт работает с током 0,5 Ампер. Как поднять I до предельной величины? Для этого параллельно БП ставится транзистор. Кроме того, на входе устанавливается резистор и стабилизатор.

Узнайте больше — как проверить транзистор мультиметром на исправность.

При падении напряжения на сопротивлении до нужной величины открывается транзистор, и остальной ток протекает не через стабилизатор, а через транзистор.

Последний, к слову, необходимо выбирать по номинальному току и ставить радиатор.

Кроме того, возможны следующие варианты:

• Увеличить мощность всех элементов устройства. Поставить стабилизатор, диодный мост и трансформатор большей мощности.
• При наличии защиты по току снизить номинал резистора в цепочке управления.

Сит

Схемы простых мощных зарядных устройств для аккумуляторов

Трансформаторные ЗУ для автомобильных аккумуляторов с высоким КПД: простейшие на гасящих конденсаторах, а также импульсные на тиристорах, симисторах и мощных полевых транзисторах. Для начала давайте разомнёмся и забудем про такой параметр, как КПД. Предположим, что есть острое желание зарядить автомобильный АКБ, но нет возможности ввиду полного отсутствия зарядки. Также сделаем предположение, что в хозяйстве затерялись: лампа накаливания на 220 вольт, диодный мост с допустимым током, превышающим ток, при котором мы будем заряжать аккумулятор, либо, на худой конец, просто силовой (выпрямительный) диод с таким же допустимым током и максимальным обратным напряжением — не менее 300В. Рис.1 Спаяв схему, приведённую на Рис.1 слева, и озадачившись соблюдением техники безопасности, а также полярности подключения ЗУ к АКБ, получаем вполне себе работоспособное устройство, обеспечивающее нормированный и постоянный ток заряда подопечного аккумулятора. Поскольку 220 вольт — это действующее значение переменного напряжения сети, то силу тока, протекающую через АКБ можно рассчитать по простой формуле: Iзар(А) = Pламп(Вт) / (220 — Uакб)(В) ≈ Pламп(Вт) / 220(В). Параллельное соединение двух ламп — удваивает зарядный ток, трёх — утраивает и т. д. до разумной бесконечности. Схема, изображённая на Рис.1 справа, выдаёт ток, вдвое меньший по сравнению с предыдущей. Большим преимуществом приведённых схем является возможность зарядки любых аккумуляторов, независимо от собственных значений их напряжений. Ещё одна простая и бюджетная схема зарядного устройства для аккумулятора с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч представлена на Рис.2. Рис.2 Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5. Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4. Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки. В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А. На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242. Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 кв. см. Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ. Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В. PA1 — амперметр того же типа с пределом измерения 30 А. В данной схеме высокий показатель КПД достигнут за счёт применения в качестве токозадающих элементов конденсаторов, которые, как известно, имеют реактивную проводимость и не выделяют на себе тепловой мощности. Далее будут приведены импульсные (ключевые) зарядные устройства, построенные по другому принципу, но также отличающиеся низким собственным энергопотреблением. Одними из первых импульсных ЗУ, появившихся на рынке, были тиристорные устройства. Вообще, тиристор — это прибор достаточно капризный и требующий для надёжной работы соблюдения определённого набора условий. Именно поэтому — большинство простейших схем, приведённых в различных источниках, грешат не очень стабильной работой и необходимостью подбора элементов. Из числа удачных простых разработок можно привести схему тиристорного зарядного устройства из книги уважаемого Т. Ходасевича «Зарядные устройства», многократно повторённую многочисленной радиолюбительской братвой и изображённую на Рис.3. Рис.3 Вот что пишет автор: Зарядное устройство позволяет заряжать авто аккумуляторные батареи током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы. Зарядный ток по форме близок к импульсному, который, как считается, содействует продлению срока службы батареи. Устройство работоспособно при температуре окружающей среды от — 35 °С до + 35°С. Зарядное устройство представляет собой тиристорный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мост VDI…VD4. Узел управления тиристором выполнен на аналоге однопереходного транзистора VTI, VT2. Время, в течение которого конденсатор С2 заряжается до переключения однопереходного транзистора, можно регулировать переменным резистором R1. При крайнем правом по схеме положении его движка зарядный ток будет максимальным, и наоборот. Диод VD5 защищает управляющую цепь тиристора VS1 от обратного напряжения, возникающего при включении тиристора. Конденсатор С2 — К73-11, ёмкостью от 0,47 до 1 мкФ, или К73-16, К73-17, К42У-2, МБГП. Транзистор КТ361А заменим на КТ361Б — КТ361Ё, КТ3107Л, КТ502В, КТ502Г, КТ501Ж — KT50IK, а КТ315Л — на КТ315Б + КТ315Д КТ312Б, КТ3102Л, КТ503В + КТ503Г, П307. Вместо КД105Б подойдут диоды КД105В, КД105Г или Д226 с любым буквенным индексом. Переменный резистор R1 — СП-1, СПЗ-30а или СПО-1. Амперметр РА1 — любой постоянного тока со шкалой на 10 А. Его можно сделать самостоятельно из любого миллиамперметра, подобрав шунт по образцовому амперметру. Предохранитель F1 — плавкий, но удобно применять и сетевой автомат на 10 А либо автомобильный биметаллический на такой же ток. Диоды VD1… VP4 могут быть любыми на прямой ток 10 А и обратное напряжение не менее 50 В (серии Д242, Д243, Д245, КД203, КД210, КД213). Диоды выпрямителя и тиристор устанавливают на теплоотводы, каждый полезной площадью возле 100 см*. Для улучшения теплового контакта устройств с теплоотводами желательно использовать теплопроводные пасты. Вместо тиристора КУ202В подойдут КУ202Г — КУ202Е. Проверено на практике, что устройство нормально работает и с более мощными тиристорами Т-160, Т-250. В приборе может быть использован готовый сетевой понижающий трансформатор необходимой мощности с напряжением вторичной обмотки от 18 до 22 В. Если у трансформатора напряжение на вторичной обмотке более 18 В, резистор R5 следует заменить другим, большего сопротивления (к примеру, при 24… 26 В сопротивление резистора следует увеличить до 200 Ом). Несмотря на популярность и работоспособность приведённый схемы, при функционировании устройства многие отмечают нехарактерное гудение трансформатора на частотах, отличных от 100 Гц. Связано это с отсутствием чётких и быстрых фронтов/спадов у сигналов, поступающих на управляющий вход тиристора при его включении/выключении, что в свою очередь создаёт условия для возникновения процессов генерации в нагрузке. Несколько лучше и надёжнее работают импульсные зарядные устройства, в которых коммутирующий элемент выполнен на симметричном (двухполярном) аналоге тиристора — симисторе. На Рис.4 приведена схема подобного устройства из вышеупомянутой книги Т. Ходасевича. Рис.4 Описываемое ниже простое зарядное устройство имеет широкие пределы регулирования зарядного тока — практически от 0 до 10А и может быть использовано для зарядки различных аккумуляторов на напряжение 12В. В основу устройства положен симисторный регулятор с маломощным диодным мостом VD1-VD4 и резисторами R3 и R5. После подключения устройства к сети при плюсовом её полупериоде начинает заряжаться конденсатор С2 через резистор R3, диод VD1 и последовательно соединённые резисторы R1 и R2. При минусовом полупериоде — через те же R1 и R2, диод VD2 и резистор R5. В обоих случаях конденсатор заряжается до одного и того же напряжения, меняется лишь полярность его зарядки. Как только напряжение на конденсаторе достигнет порога зажигания неоновой лампы HL1, она зажигается и конденсатор быстро разряжается через лампу и управляющий электрод симистора VS1.При этом симистор открывается. В конце полупериода симистор закрывается. описанный процесс повторяется в каждом полупериоде сети. Общеизвестно, что управление симистором посредством короткого импульса имеет тот недостаток, что при индуктивной или высокоомной активной нагрузке анодный ток прибора может не успеть достигнуть значения тока удержания за время действия управляющего импульса. Одной из мер по устранению этого недостатка является включение параллельно нагрузке резистора. В описываемом зарядном устройстве такими резисторами являются резисторы R3 и R5, которые в зависимости от полярности полупериода сетевого напряжения поочерёдно подключаются параллельно первичной обмотке трансформатора. Этой же цели служит и мощный резистор R6, являющийся нагрузкой выпрямителя VD5, VD6. Этот же резистор формирует импульсы разрядного тока, которые продлевают срок службы АКБ. Вместо резистора R6 можно установить лампу накаливания на напряжение 12В мощностью 10Вт. При изготовлении трансформатора задаются следующими параметрами: напряжением на вторичной обмотке 20В при токе 10А. Несколько упростить описанное выше устройство можно применив в его высоковольтной части динистор (Рис.5). Рис.5 Данную схему с диаграммами мы подробно рассмотрели на странице ссылка на страницу. Поэтому повторяться не буду, скажу лишь, что наличие снабберной цепи, показанной на схеме синим цветом — обязательно. В качестве нагрузки выступает первичная обмотка сетевого трансформатора. В современных зарядных устройствах в качестве переключающего (регулирующего) элемента практически повсеместно используются мощные полевые транзисторы. Одно из подобных устройств было подробно описано в журнале Радио №5 2011г на странице 44. Рис.6 Блок управления зарядным устройством представляет собой импульсный генератор, собранный на элементах DD1.1 и DD1.2 (см. схему на рис. 6) и позволяющий регулировать скважность импульсов, буферный усилитель — инвертор на элементах DD1.3 и DD1.4 и переключающий регулирующий элемент — полевой транзистор VT1. При указанных на схеме номиналах элементов частота генератора — около 13 кГц. Так как сопротивление открытого канала транзистора VT1 очень мало (0,017 0м) и работает он в переключательном режиме, при токе зарядки до 5 А транзистор практически не нагревается — рассеиваемая тепловая мощность не превышает 0,55 Вт. В качестве понижающего использован сетевой трансформатор габаритной мощностью 150 Вт с вторичной обмоткой, обеспечивающей постоянное напряжение 16… 17 В на конденсаторе С1 и зарядный ток до 6 А. Выпрямительный мост собран на диодах Шоттки, VD1 — сдвоенный SBL4045PT, a VD2 и VD3 — одиночные 10TQ045. Если вторичную обмотку сетевого трансформатора намотать с отводом от середины, число диодов в выпрямителе и тепловыделение от них можно уменьшить вдвое. Чертёж платы представлен на Рис.7. Рис.7 Описанный узел управления также можно использовать в осветительных и нагревательных приборах, для изменения частоты вращения коллекторных электродвигателей. При этом питающее напряжение устройств можно варьировать в широких пределах, определяемых максимально допустимыми параметрами для переключательного транзистора и, конечно же, выпрямителя. В частности, используемый в узле транзистор IRFZ46N имеет максимальную рассеиваемую мощность 107 Вт, максимальный ток через канал 53 А, максимальное напряжение сток—исток 55 В. Возможна его замена транзистором IRFZ44N. Предлагаемое устройство позволяет регулировать мощность от нуля до максимального значения, а регулирующий транзистор не нуждается в эффективном отведении тепла при увеличении тока нагрузки до 5 А. В результате длительной или неправильной эксплуатации автомобильных аккумуляторов пластины их могут сульфатироваться, что приводит к их деградации и последующему выходу из строя. Известен способ восстановления таких батарей методом заряда их «ассиметричным» током. При этом соотношение зарядного и разрядного тока выбирается 10:1 (оптимальный режим). Этот режим позволяет не только восстанавливать засульфатированные батареи аккумуляторов, но и проводить профилактическую обработку исправных. Рис.8 На Рис.8 приведено простое зарядное устройство, рассчитанное на использование вышеописанного способа. Схема обеспечивает импульсный зарядный ток до 10 А (используется для ускоренного заряда). Для восстановления и тренировки аккумуляторов лучше устанавливать импульсный зарядный ток 5 А. При этом ток разряда будет 0,5 А. Разрядный ток определяется величиной номинала резистора R4. Схема выполнена так, что заряд аккумулятора производится импульсами тока в течение одной половины периода сетевого напряжения, когда напряжение на выходе схемы превысит напряжение на аккумуляторе. В течение второго полупериода диоды VD1, VD2 закрыты и аккумулятор разряжается через нагрузочное сопротивление R4. Значение зарядного тока устанавливается регулятором R2 по амперметру. Учитывая, что при зарядке батареи часть тока протекает и через резистор R4 (10%), то показания амперметра РА1 должны соответствовать 1,8 А (для импульсного зарядного тока 5 А), так как амперметр показывает усредненное значение тока за период времени, а заряд производится в течение половины периода. В схеме предусмотрена защита аккумулятора от неконтролируемого разряда в случае случайного исчезновения сетевого напряжения. В этом случае реле К1 своими контактами разомкнет цепь подключения аккумулятора. Реле К1 применено типа РПУ-0 с рабочим напряжением обмотки 24 В или на меньшее напряжение, но при этом последовательно с обмоткой включается ограничительный резистор. Для устройства можно использовать трансформатор мощностью не менеё’150 Вт с напряжением во вторичной обмотке 22…25 В. Измерительный прибор РА1 подойдет со шкалой 0…5 А (0…3 А), например М42100. Транзистор VT1 устанавливаются на радиатор площадью не менее 200 кв. см, в качестве которого удобно использовать металлический корпус конструкции зарядного устройства.

16. Слаботочные зарядные устройства с бестрансформаторным сетевым питанием

Зарядное устройство с сетевым питанием (рис. 15.1) предназначено для подзаряда элементов СЦ-21 током 2.5…3 мА (время заряда 8. ..10 часов) или элементов РЦ-31 током 6. ..8 мА [15.1].
Максимальное значение зарядного тока определяется емкостью гасящего конденсатора С1 и составляет 16 мА, его можно уменьшить резистором R1. Как и остальные подобные устройства с сетевым питанием, это зарядное устройство не изолировано от питающей сети, поэтому при работе с ним требуется повышенная осторожность.

Рис. 15.1. Схема зарядного устройства с сетевым питанием

Рис. 15.2. Схема выпрямителя для подзаряда элементов и батарей

Схема, предложенная Е. Гумелей (рис. 15.2), не имеет понижающего трансформатора и питается от сети переменного тока 220 В [15.2]. Конденсаторы С1 и С2 должны выдерживать напряжение 250 6. Они могут быть заменены резисторами с суммарным сопротивлением 24 кОм и мощностью не менее 2 Вт. Схема предназначается для подзарядки батарей, частично разряженных, но не более чем до напряжения 1,1 6 на один элемент, так как подзаряд с помощью такой схемы предусматривает
восстановление только положительного электрода путем окисления МпООН в МпО2. Выпрямитель может быть использован для подзаряда элементов и батарей типа КБС, «Крона» и др. Выход устройства не изолирован от питающей сети.
Выпрямитель Б. М. Плоткина предназначен для заряда герметичных дисковых и цилиндрических никель-кадмиевых аккумуляторов током 12, 25 и 50 мА (рис. 15.3) [15.2].
Изменением емкости гасящего конденсатора можно устанавливать максимальный ток на выходе выпрямителя. Увеличение емкости конденсатора в целое число раз обеспечивает пропорциональное увеличение тока. В выпрямителе не допускается применять электролитические конденсаторы, поскольку они не работают в цепях переменного тока.

Рис. 15.3. Схема выпрямителя для заряда никель-кадмиевых аккумуляторов

Рис. 15.4. Схема бестрансформаторного зарядного устройства

Зарядное устройство (рис. 15.4) содержит выпрямитель с гасящим конденсатором С1 [15.3]. Стабильный зарядный ток через элементы GB1, GB2 обеспечивает лампа накаливания EL1. При напряжении заряда 4…20 6 зарядный ток поддерживается неизменным на уровне 35 мА. Следует отметить, что для обеспечения такого зарядного тока емкость гасящего конденсатора не должна превышать 0,5 мкФ.
Большим недостатком схемы является ее непосредственная связь с электрической сетью. При работе с устройством необходимо полностью исключить возможность прикосновения к элементам схемы, особенно при смене заряжаемых элементов.
Для заряда батареи аккумуляторного фонарика (три элемента по 1,2… 1,4 6) предназначено устройство (рис. 15.5), которое позволяет исключить их перезаряд [15.4].

Рис. 15.5. Схема зарядного устройства для батареи аккумуляторного фонарика с защитой от перезаряда

Стабилитрон VD5 типа КС156 ограничивает предельное напряжение на батарее. Светодиод HL1 гасит на себе избыток напряжения и одновременно служит индикатором конца зарядки -начинает неярко светиться.
Разделительный конденсатор С1 типа К73-17 при емкости 0,47 мкФ обеспечивает зарядный ток 30…35 мА; при емкости 0,22мкФ —до 15 мА.
В качестве диодов VD1 — VD4 можно использовать более доступные элементы, например, типа КД102Б.
Зарядное устройство-автомат (рис. 15.6) прекращает процесс заряда аккумулятора по достижении на его выводах напряжения 9,45 Б [15. 5].
Устройство состоит из однополупериодного выпрямителя на диоде VD1, электронного ключа на транзисторе VT1 и диоде VD3 и порогового устройства на тиристоре VS1.
Пока аккумулятор заряжается, и напряжение на нем ниже номинального, тиристор VS1 закрыт. Как только напряжение на аккумуляторе возрастает до номинального, тиристор открывается. Зажигается сигнальная лампа и одновременно закрывается транзистор VT1. Зарядка аккумулятора прекращается. Порог срабатывания автомата зависит от сопротивления резистора R4.

Рис. 15.6. Схема автоматического зарядного устройства для аккумулятора 7Д-01

Налаживают устройство при подключенном аккумуляторе и контрольном вольтметре постоянного тока. При напряжении 9,45 В на выводах аккумулятора подбором резистора R4 добиваются зажигания сигнальной лампы.
Резисторы R1 и R2, которые греются в процессе работы, можно заменить последовательной цепочкой из гасящего конденсатора емкостью 0,22 (0,25) мкФ на 300 В и резистора сопротивлением 51 . ..100 Ом. Конденсатор включают вместо резистора R1, а между точкой его соединения с диодом VD1 и анодом стабилитрона VD2 включают дополнительный диод Д226Б (анодом к аноду стабилитрона).
Бестрансформаторные источники питания с гасящим конденсатором позволяют обеспечить достаточно высокую мощность и напряжение в нагрузке, однако они не лишены одного, но очень существенного недостатка: их выход электрически не изолирован от питающей сети, а потому работа с такими устройствами сопряжена с повышенной опасностью.
Довольно оригинально разрешить проблему создания бестрансформаторного источника питания с применением гасящего
конденсатора удалось И. А. Нечаеву [15.6], который использовал оптоэлектронный преобразователь напряжения для развязки входных и выходных цепей (рис. 15.7).

Рис. 15.7. Схема оптоэлектронного преобразователя с сетевым питанием

Преобразователь может быть использован для питания электронно-механических или электронно-кварцевых часов, быть дублером их штатного источника питания — батареи или аккумулятора, а также использоваться для их подзарядки. Четырехэле-ментный оптронный преобразователь напряжения на аналогах оптронов (парах АЛ107Б-ФД256) способен обеспечить выходное напряжение порядка 0,5 В при токе нагрузки до 0,4…0,5 мА. Для этого емкость конденсатора С1, рассчитанного на напряжение не ниже 400 В, должна быть не менее 0,75… 1,0 мкФ.
Аналогом первичной обмотки трансформатора является цепочка последовательно включенных светодиодов оптронных пар. В качестве аналога вторичной (выходной) обмотки трансформатора выступает цепочка последовательно включенных фотодиодов. Они работают в режиме генерации фото-ЭДС. Стоит отметить, что КПД устройства невелик, поскольку КПД оптронной пары редко достигает 1%. Повысить выходное напряжение преобразователя можно за счет наращивания числа оптронных пар в цепочке. Увеличить выходной ток устройства можно за счет параллельного включения нескольких цепочек оптронов.
Фотодиоды подключены параллельно накопительному коненсатору С2. На первый взгляд может показаться, что конденса-ор разрядится на эти фотодиоды, поскольку они подключены в онденсатору в «прямом» направлении. Однако это не так: для ого чтобы через фотодиоды протекал заметный ток, необходимо, тобы падение напряжения на его полупроводниковом переходе оставляло доли вольта. Легко заметить, что для цепочки из ескольких последовательно включенных диодов для этого необ-одимо напряжение, также в несколько раз большее, т.е. уже не-колько вольт.
Взамен диодных оптронов могут быть использованы дис-ретные элементы: обычные светодиоды и фотодиоды.
Дополнив устройство, питаемое от батареи, например при-мник «Селга», разъемом для соединения с сетевым ЗУ и пере-лючателем SA1 «Радиоприем — Заряд», аккумулятор 7Д~0,125Д южно подзаряжать, не извлекая из корпуса приемника [15.7].
Сетевое ЗУ промышленного производства было доработа-о Н. Ващенко (рис. 15.8) с использованием резисторов R1, R2 и ,иода VD1.

Рис. 15.8. Схема зарядного устройства с сетевым питанием

Когда доработанное ЗУ соединяют с приемником, зеленое вечение светодиода HL2 (переключатель SA1 — — в положении Заряд») указывает, что цепь заряда исправна, а при подключе-ии ЗУ к сети красное свечение дополнительного светодиода HL1 видетельствует, что аккумуляторная батарея заряжается. Когда се есть зеленое свечение, а красного нет, — напряжение в сети тсутствует. Такой режим заряда батареи 7Д-0,125Д крайне неже-ателен, но там где он неизбежен — следует предусмотреть защиту от перезаряда. Для этого параллельно батарее включают стабилитрон VD2 с напряжением стабилизации 9,9 6 при токе 10… 12 мА. Подзаряжать батарею нужно через каждые 3…4 ч работы приемника (при средней громкости). Продолжительность заряда батареи — в 2…3 раза больше.
Резистор R4 подбирают по минимальной яркости свечения светодиода HL2. Вместо Д810 допустимо применить стабилитроны Д814Б или Д814Г, их аналоги, а также цепочки КС133А+КС162А или 2хКС147А, подбирая их на указанное напряжение.
Для автоматической зарядки аккумуляторов резервного питания или освещения во время отключения сети 220 6 предназначено устройство (рис. 15.9) [15.8], которое позволяет поддерживать аккумуляторы постоянно заряженными.

Рис. 15.9. Схема автоматического зарядного устройства

При наличии напряжения в сети 220 В устройство постоянно подключено параллельно аккумулятору и представляет собой ключевой стабилизатор напряжения со стабильным током на выходе. Ток заряда (I3) зависит от емкости конденсатора С1 и при 10 мкФ равен 0,7 А. Ток выбирается из условия: I3 (24 часа) > 2lntn, где ln — ток потребления, A; tn — количество часов в сутки работы потребителя от аккумуляторов.
Если ток заряда из этого условия больше, чем максимальный зарядный для конкретного аккумулятора, его нужно заменить на аккумулятор большей емкости.
При токе заряда больше 1 А диоды VD1 — VD4 следует заменить на более мощные, a VD5 и VS1 установить на теплоот-воды и пропорционально скорректировать сопротивление резистора R4.
Если скорость переключения на резервное питание не актуальна, например, при освещении комнаты, реле можно исключить, а на выходе установить переключатель.
Настройка устройства сводится к установке конечного напряжения заряда на аккумуляторе резистором R6 таким образом, чтобы на протяжении месяца не приходилось доливать воду в электролит, а его плотность соответствовала степени заряженно-сти не менее 70% емкости. Это напряжение можно определить для конкретного аккумулятора следующим образом. Заряжают аккумулятор до полной емкости любым способом, дают ему постоять около 1 ч для выравнивания потенциала на электродах. После этого замеряют напряжение на клеммах без нагрузки. Это и есть напряжение, которое устанавливают резистором R6 с отключенным от устройства аккумулятором. Подключают аккумулятор к устройству, и оно готово к работе.
Конденсатор С1 бумажный или металлобумажный на напряжение не ниже 400 В. Реле К1 — РПУ, МКУ-48 или аналогичное на 220 В. Светодиод HL1 индицирует окончание заряда, HL2 -наличие тока заряда.

Простой индикатор протекающего переменного тока

Нередки задачи — определить наличие протекающего в цепи переменного тока сетевого напряжения. Индикаторы напряжения – лампочки или светодиоды, подключенные параллельно нагрузке могут указать только на приложенное напряжение, но не на протекание тока. Они просты, дешевы и компактны но малоинформативны. Такой индикатор тока может быть применен для дистанционного определения невыключенных приборов в удаленных помещениях, для индикации работоспособности особо ответственных электрических цепей.

Естественной и логичной идеей будет установить в разрыв цепи резистор и использовать падение напряжения на нем для свечения маломощного индикатора, лампочки или светодиода. Однако расчеты показывают, что резистор придется взять изрядной мощности, он будет сильно греться, падение напряжения на нем – практически бесполезная трата энергии. Например. Имеем три независимых проволочных нагревателя (3 фазы), каждый мощностью 500 Вт. Нужно во время работы печи иметь представление о целостности каждого. Вспомнив, что I=P/U выясним, что в цепи каждого нагревателя протекает ток 2.3 А. Чтобы получить падение напряжения на резисторе 5 вольт (для зажигания светодиода), придется рассеять на этом резисторе более 10 Вт. Т.е. мощность резистора должна быть несколько выше расчетной (габариты, масса), нагрев элемента предполагает его специальную установку – неплавящуюся изоляцию, вентиляцию и.т.д. Кроме того, как уже говорилось – теряем 5 вольт от, хорошо если 220.

Итак, последовательно включенный резистор применять неудобно. Существующие схемы индикаторов тока с цепочкой мощных диодов ничем не лучше, кроме прочего, придется учитывать и допустимые токи через диоды.

Значительно лучшими эксплуатационными показателями обладает трансформаторный датчик. Сопротивление его измерительной обмотки ничтожно, никакого нагрева, потери минимальны. Да, он дороже стоит (как все моточные изделия), больше весит. К счастью, кустарное техническое творчество не предполагает серийного производства с высокой окупаемостью. В качестве датчиков можно применить доработанные маломощные сетевые трансформаторы из старой износившейся или морально устаревшей бытовой техники. Здесь были применены трансформаторы питания от импортных пластиковых переносных кассетных магнитофонов с FM радио. Небольших размеров, моно, невысокого класса. Подобрал три почти одинаковых трансформатора. Еще один источник миниатюрных сетевых трансформаторов – старые сетевые «адаптеры» в небольшом корпусе-вилке. Старые их модели часто были с низкочастотным трансформатором.

Что понадобилось для изготовления.

Набор инструмента для электромонтажа, паяльник с принадлежностями, мультиметр, фен технический для работы с термотрубками. Набор инструментов для мелкой слесарной работы, измерительный инструмент, ножницы по металлу, дрель электрическая или шуруповерт со сверлами, пара струбцин для гнутья, мелочи.

Материалы – прежде всего сами подлежащие переделке трансформаторы малой мощности (из соображения компактности и веса), подходящий мягкий провод с хорошей изоляцией, индикаторные лампочки. При отсутствии хорошего крепления – тонкий листовой металл для обойм.

Доработка облегчилась благодаря удачной конструкции трансформаторов – в них обмотки расположены рядом, на сборном пластиковом каркасе (технологичность изготовления), а не поверх друг друга (выше эл. параметры). Доработка свелась к перемотке вторичной, низковольтной обмотки. Из-за особенности конструкции трансформаторов удалось сделать это без муторной сборки-разборки проклеенного сердечника из Ш-пластин.

Удалив внешнюю изоляцию вторичной обмотки, выяснил направление намотки провода. Отметил его спиртовым фломастером на магнитопроводе трансформатора.

Спилив выступающие части катушки ножовкой по металлу, вытолкнул, выбил внутренние ее части, удалил остатки изоляции, острым ножом срезал пластиковые заусенцы.

Намотал (продел в окно) провод новой вторичной обмотки. Для потребляемой мощности 500 Вт (2.3 А) применил гибкий монтажный провод сечением 0,5 мм2 в хорошей силиконовой изоляции. Без особенного труда влезло 3.5 витка.

При протекании указанного тока через измерительную обмотку, на высоковольтной обмотке получается около 90 вольт. Для индикации применил маленькую неоновую лампочку импортного производства, последовательно с токоограничивающим резистором. Резистор подобрал по яркости (не максимальной, но удобной) свечения. Получилось около 500 кОм.

В своем родном применении трансформаторы удерживались только специальным пластиковым крепежом — элементами корпуса. Этаким специальным гнездом. Здесь, для надежного крепления пришлось сделать хрестоматийные металлические обоймы. Для их изготовления применил оцинкованную сталь толщиной 0,45 мм.

Вычертил эскиз с размерами, с учетом поправок на сгибы. Перенес разметку на подходящий кусок листового материала. В углах сгибов накернил и просверлил тонким сверлом отверстия (не будет складки), зенковал отверстия крупным сверлом. Вырезал развертку ножницами по металлу.

Для сгибания развертки зажал ее на краю ровной железки – станины самодельного токарного станка по дереву. Прижал подходящей деревяшкой, то, что должно быть отогнуто выступает. Легкими ударами резиновой киянки отогнул лепестки, перевернул заготовку, отогнул лепестки на второй стороне. Остальное легко и точно сгибается руками.

Сердечник трансформатора набирается из отдельных изолированных друг от друга пластин, чтобы поумерить вредный его нагрев из-за вихревых токов (тов. Фуко), замыкать их нельзя. Для изоляции жестяной обоймы от магнитопровода потребуется еще одна аналогичная деталь из плотной бумаги. Применил ватманскую. Линии сгиба предварительно частично прорезаются или лучше – проминаются тупым ножом или чем-то подобным.

Датчик тока в сборе.

Два из трех датчиков тока в блоке управления трехфазным нагревателем печи. Индикаторные лампочки вынесены на переднюю панель, токоограничивающие резисторы смонтированы вместе с отходящими проводами, затянуты в термотрубку и скреплены вместе с остальным монтажом нейлоновыми ремешками и пластиковой спиралью.

Для размещения отдельного датчика тока вместе с индикатором, например, для сигнализации о невыключенном электроприборе в удаленном помещении удобно будет применить подходящую стандартную электрическую коробку.

Babay Mazay, март, 2020 г.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как выбрать зарядное устройство для автомобильного аккумулятора

Из этой статьи вы узнаете, как выбрать зарядное устройство для автомобильного аккумулятора.

Мы рассмотрим, какие виды зарядных устройств для автомобильных АКБ существуют в мире, по каким критериям их нужно подбирать, и разберемся с дополнительными функциями.

Содержание:

1. Классификация по методу зарядки
2. На какие типы подразделяются зарядные устройства
3. Плюсы и минусы каждого типа
4. Дополнительные функции
5. Какие еще бывают виды аккумуляторных зарядных устройств
6. Дополнительные функции

Классификация по методу зарядки

Зарядное устройство заряжает АКБ, подключаясь как промежуточное звено к сети бытового электропитания.

Переменный ток в 220 В выпрямляется, его напряжение понижается, и некоторые другие характеристики так же модифицируются под «требования» автомобильного аккумулятора.

Но зарядные устройства для автомобильных аккумуляторных батарей в первую очередь различаются по способу зарядки.

Они классифицируются на аппараты:

• постоянного тока;
• постоянного напряжения;
• аппараты, в которых реализован комбинированный метод.

Это означает, что устройство заряжает АКБ (аккумуляторную батарею) либо постоянным током, либо постоянным напряжением, либо может использовать любой из этих методов.

Каждый метод имеет свои функциональные особенности, плюсы и минусы.

Зарядка постоянным током

Это наиболее быстрый режим заряжания автомобильного аккумулятора. Используется постоянный ток, который должен быть равен 10% от емкости аккумулятора в амперчасах.

Если он будет ниже — аккумулятор будет заряжаться слишком долго или не зарядится вообще, если выше — АКБ может выйти из строя.

Автоматические зарядники постоянного тока устанавливают зарядный ток в зависимости от емкости АКБ самостоятельно, но на дешевых моделях, как правило, нет верньеров, позволяющих контролировать и регулировать ток.

Поэтому, если есть возможность, стоит приобрести зарядное устройство не только с функцией автоматической зарядки по току, но и с ручным регулятором, чтобы иметь возможность выставить ток зарядки самостоятельно.

Кроме того, за процессом зарядки нужно следить, т. к., несмотря на функцию автоматического отключения, которой снабжены почти все современные зарядники, превышение времени заряжания может привести к тому, что батарея «вскипит».

Зарядка постоянным током не очень хорошо сказывается на аккумуляторе, поэтому прибегать к этому методу часто не рекомендуется.

Важно: выбирая устройство зарядки при помощи постоянного тока, стоит присмотреться к тем, у которых есть режим десульфатации. Этот режим позволяет полностью восстанавливать емкость аккумулятора, долгое время (год и больше) стоявшего без дела.

Зарядка постоянным напряжением

Метод постоянного напряжения — наиболее длительный, но и наиболее оптимальный для банок аккумулятора способ зарядить их. Здесь используется режим, в котором напряжение постоянно, но вот ток зарядки падает пропорционально оставшейся емкости аккумулятора.

Что это значит на практике? Допустим, полная емкость аккумулятора — 100% заряда. Зарядка идет постоянным напряжением 12-13 В.

При этом ток зарядки уменьшается по мере «наполнения» АКБ. Когда он заряжен на 99%, то ток уменьшается до 1% от исходного значения. Когда уровень заряда достигает 100%, ток падает до нуля.

Такой способ позволяет продлить срок службы АКБ, но сеанс «заправки» на несколько часов дольше, чем при методе заряжания постоянным током.

Поэтому такое устройство хуже подходит для экстренных ситуаций.

Комбинированный метод

Комбинированный метод предусматривает в работе «смену режимов». То есть зарядка идет вначале постоянным током, а потом, когда банки АКБ заряжены уже на 50-60%, аппарат автоматически переключает режим на зарядку постоянным напряжением.

Комбинированный способ дает возможность восстанавливать работоспособность аккумулятора быстро, но в ьто же время в щадящем режиме, что позволяет сохранить его ресурс работы.

Такой способ позволяет продлить срок службы старых аккумуляторов и не загубить раньше времени новые.

Все «комбинированные» зарядные устройства относятся к импульсному типу (что это такое — читайте ниже) и снабжены микропроцессорным блоком управления.

На какие типы подразделяются зарядные устройства

Существует два основных вида аппаратов для зарядки АКБ:

• зарядно-предпусковые.
• пуско-зарядные.

Зарядно-предпусковое устройство

Зарядно-предпусковые агрегаты предпочтительнее в тех случаях, когда нет возможности (технической или по жизненным обстоятельствам) снять аккумулятор с автомобиля.

Такое техническое условие иногда встречается на сверх-современных, напичканных электроникой автомобилях (обычно снабженных автоматической КПП), которые крайне не рекомендуется полностью обесточивать.

Зарядно-предпусковое устройство заряжает батарею относительно небольшим током и/или напряжением. Зарядка может занимать длительное время, но зато АКБ не нужно снимать и нести домой.

Достаточно подключить «крокодилы» от зарядника к клеммам батареи, а его самого включить в бытовую электросеть. Это оптимальное решение для гаража.

Пуско-зарядное устройство

Пуско-зарядные аппараты значительно мощнее. Они могут работать как в режиме подзарядки, так и в режиме полного восстановления энергетического сердца автомобиля.

Но для использования последней опции аккумулятор обязательно нужно отсоединить от систеы бортового электропитания, иначе мощный импульс от пускового зарядника может сжечь чувствительные электронные схемы автомобиля.

Есть у них и третья опция — собственно пуск мотора. Зарядно-пусковой аппарат может осуществить запуск двигателя машины, если аккумулятор внезапно сел «в ноль», времени на подзарядку нет, а ехать надо.

В этом случае контакты бортовой сети снимаются с клемм аккумулятора и подсоединяются к контактам зарядника. После проворота стартера и начала работы двигателя система запитывается от бортового генератора, т. е. переходит в автономный режим. Можно подключать АКБ обратно: он зарядится во время движения.

Плюсы и минусы каждого типа

Плюсы зарядно-предпускового устройства:

• малая масса и габариты.
• полностью автоматический режим работы.
• автономность (не у всех устройств).

Некоторые модели представляют собой «повер-банки», то есть аккумуляторы для аккумуляторов. Они вообще не нуждаются в подключении в розетку, их можно возить с собой в багажнике на экстренный случай. Но такие модели — редкость, большинство все же «розеточные».

Автоматический режим работы означает принцип «включил и забыл». Модель с нужным количеством ручных настроек вы можете подобрать по собственному вкусу — есть полностью автоматические, с одной-единственной кнопкой «вкл-выкл», а есть снабженные ручными регуляторами тока и напряжения.

Минус у таких устройств только один: они не в состоянии восстановить заряд в АКБ, который упал до нуля (например, при хранении зимой в неотапливаемом помещении). Либо же заряжать «обнулившуюся» батарею они будут долго, около суток, в зависимости от собственной мощности и ее емкости.

Зарядно-предпусковые устройства могут помочь, если уровень напряжения на клеммах батареи упал не более чем на 50-60%.

То есть, к примеру, если «аккум» легкового автомобиля, который должен выдавать 13 В, выдает 6-7 В.

Плюсы зарядно-пусковых агрегатов:

• возможность экстренного запуска автомобиля с «обнулившейся» АКБ.
• возможность полностью зарядить батарею, емкость которой упала до нуля.
• возможность работать в режиме подзарядки, как аппараты попроще.
• необходимый уровень автоматизации — полностью автоматическое устройство или с ручными настройками — автовладелец может выбрать сам.

Минусы этих аппаратов:

• значительные габариты и масса.
• повышенная стоимость.
• сложность в настройке (не у всех устройств).
• они работают только от бытовой или промышленной сети.

Какие еще бывают виды аккумуляторных зарядных устройств

По принципу действия все ЗУ (зарядные устройства) делятся на трансформаторные и импульсные.

Трансформаторные ЗУ используют для выпрямления тока и понижения частоты трансформаторный блок. Это наиболее древний класс зарядников, который отличается повышенной мощностью и надежностью. ЗУ, используемые для промышленной зарядки АКБ (например, в точка, осуществляющих такую услугу), часто именно трансформаторного типа.

По сути своей такое ЗУ — это обыкновенный блок питания на понижающем трансформаторе с выходным напряжением 6, 12 или 24 В. Можно устанавливать различные значения выходного тока.

Его плюсы — простота, ремонтопригодность, надежность, возможность ручной регулировки тока и напряжения. Также это устройство не выдает радиопомех.

Минусы — сложность автоматизации (по техническим причинам полностью автоматическим такое ЗУ не бывает), большие габариты и масса. Процесс зарядки АКБ нуждается в контроле со стороны владельца, т. к. автоотключение ЗУ либо отсутствует, либо недостаточно надежно.

Отметим, что современные трансформаторные ЗУ снабжены всеми необходимыми системами защиты — от перегрева,

Зарядное устройство для автомобильного аккумулятора своими руками: принцип работы, простые схемы

• Привет всем, я за свою практику делал множество схем зарядных устройств для самых разных аккумуляторов, но в последнее время заметил, что несмотря на огромную базу схем в интернете, люди хотят видеть простую схему зарядного устройства для автомобильных аккумуляторов из очень доступных компонентов, поэтому я решил воплотить эту идею в жизнь.
• Эта схема была снята из радиожурнала, которая стала очень популярной в последнее время, по сути это тиристорный регулятор напряжения, многие наверное будут осуждать мое решение об использовании именно этой схемы, ведь она не имеет узла контроля тока, защиты и многих других плюшек, которыми снабжены современные зарядные устройства.
• Вы конечно правы, но именно эта схема была повторена радиолюбителями, в том числе и мною множество раз и зарекомендовала себя с лучшей стороны.
• Итак, о схеме; она отличается от обычных линейных схем, обратите внимание на транзисторы Q1 и Q2, на их базе собран генератор импульсов, то есть аккумулятор по сути заряжается импульсами тока, в этом можно убедиться подключив осциллограф, такой режим работы имеет множество плюсов.
• Первый из них заключается в том, что силовой элемент схемы работает не в линейном, а в ключевом режиме, следовательно, нагреваться будет меньше, и ещё импульсная зарядка может быть полезной для консульфатации аккумулятора, а значит такая зарядка в теории может восстанавливать АКБ.

Генератор импульсов собран на маломощной комплементарной паре, можно использовать буквально любые маломощные транзисторы, например наши КТ 361 и КТ 315. Выходной ток может доходить до 10 ампер, следовательно с ее помощью можно эффективно заряжать аккумуляторы с ёмкостью до 100 амперчасов.

Диодный мост нужен с запасом, советую использовать диоды ампер на 15-20, я ставил готовую сборку на 30 ампер. Сетевой понижающий трансформатор должен обеспечивать выходное напряжение не менее 15 или 16 вольт и соответствующий ток.

Тут важно запомнить — эффективный ток заряда для автомобильных свинцово-кислотных аккумуляторов составляет десятую часть от ёмкости аккумулятора,  например аккумулятор на 60 амперчасов эффективный ток заряда должен быть в районе 6 ампер и т.д.

В моем варианте был использован готовый трансформатор от источника бесперебойного питания, по мне это хороший вариант. Мне повезло и обмотки трансформатора оказались медными, а не алюминиевыми как это бывает с бюджетными бесперебойниками.

Порывшись в старом хламе мне удалось найти только один тиристор, но к сожалению и тот оказался нерабочим, по идее можно собрать аналог тиристора, но я решил использовать обычный транзистор типа империи MJE13009 и всё прекрасно заработало.

переделал на транзистор

Печатная плата получилась довольно компактной, кстати исходный файл платы доступен для скачивания в конце статьи. Транзисторы и диодный мост устанавливают на радиатор, конструкцию также желательно дополнить кулером.  Индикаторы поставил стрелочные, амперметр на 1 ампер, но после замены шунта он стал отображать ток до 10 ампер, вольтметр на 15 вольт.

Хотел всё это дело собрать в корпусе от блока питания компьютера но на данный момент работаю над несколькими проектами и времени попросту нет, но в дальнейшем обязательно займусь изготовлением корпуса.

Введите электронную почту и получайте письма с новыми поделками.

Выходное напряжение регулируется от чистого ноля. Процесс зарядки автомобильных аккумуляторов происходит следующим образом, включаем зарядное устройство в сеть и вращением переменного резистора добиваемся на выходе 14 и 14.4 вольт выходного напряжения.

1. Это напряжение полностью заряженного автомобильного аккумулятора, дальше подключаем зарядку к аккумулятору не забывая соблюдать полярность, то есть плюс к плюсу, а минус к минусу.
2. По мере заряда аккумуляторной батареи ток будет снижаться и в конце процесса значение будет близким к нулю, этим заряд можно считать завершенным.
3. Плохо то, что схема лишена защиты от коротких замыканий, может спасти только предохранитель, также отсутствует функция защиты от переполюсовки питания, но все это можно дополнить и позже, было бы желание))).
4. Плата в формате .lay; скачать…
5. Автор; АКА КАСЬЯН

Источник: https://xn--100—j4dau4ec0ao.xn--p1ai/sxema-prostogo-zaryadnogo-ustrojstva-dlya-akb/

Автомобильное зарядное устройство своими руками — пошаговое описание как сделать зарядку для АКБ (85 фото + видео)

Зарядное устройство (ЗУ) для аккумуляторной батареи – вещь, необходимая любому автовладельцу. Его продают во всех магазинах, специализирующихся на продаже автодетелей. Однако стоимость ЗУ способна значительно опустошить ваш кошелёк.

Кроме того, вам придётся время от времени ездить в сервисный центр для проведения его профилактики. Поэтому лучше всего собрать конструкцию самим. Как сделать автомобильное зарядное устройство своими руками — в этой статье.

Причины и признаки того, что АКБ нуждается в зарядке

Считается, что аккумулятор может разрядиться в следующих случаях:

• при большой изношенности;
• при нарушении правил эксплуатации АКБ;
• продолжительное простаивание автомобиля зимой;
• езда с частыми остановками, когда батарея не успевает полностью зарядиться;
• не выключение электрических приборов машины во время её стоянки;
• выход из строя проводки и электрооборудования авто;
• наличие утечек по электроцепям.

• Признаками, указывающими на разряд АКБ, являются:

• при запуске зажигания лампочки на панели или не светятся, или святятся тускло;
• при включённом состоянии мотора стартер остаётся неподвижным;
• появление посторонних звуков в области стартера;
• автомобиль не реагирует на включение зажигания.

Если вы обнаружили один из подобных «симптомов», нужно провести проверку состояния клемм аккумулятора. Им, возможно, требуется очистка и поджатие.

Зимой можно занести АКБ в отапливаемое помещение, чтобы она прогрелась, или попытаться «прикурить» от другого авто. Если все эти способы не дают результата, то единственный выход — применить ЗУ.

Принцип действия

Рассмотрим схему зарядных устройств автомобильных аккумуляторов своими руками.

По виду исполнения в подобных приспособлениях используется свинцово-кислотная батарея, состоящая из шести последовательно соединённых между собой элементов питания. Номинальное напряжение каждого компонента – 2,2В.

Внешне звенья батареи имеют вид решётчатых пластин из свинца, покрытых активным материалом и погружённых в электролитический раствор. Электролит представляет собой серную кислоту, раздавленную дистиллированной водой.

У каждой пластины два изолированных друг от друга полюса: положительный (с покрытием из диоксида свинца) и отрицательный (покрытый губчатым свинцом). Корпус элемента обычно полипропиленовый.

1. Подключение к аккумулятору нагрузки способствует началу химической реакции активного материала с электролитической жидкостью, результатом которой является выработка электрического тока.

При зарядке аккумуляторной батареи происходит обратное действие. Процесс преобразования сульфата свинца и воды приводит к повышению плотности электролита и восстановлению величины заряда.

Зарядка АКБ в домашних условиях

Если вы обнаружили, что АКБ на вашей машине разрядилась, а СТО и автомагазинов поблизости нет – расстраиваться не стоит.

Вы можете, используя доступные средства, смастерить зарядное устройство для аккумулятора машины своими руками. Существует несколько вариантов.

Вариант первый – элементарная конструкция на 6В и 12В, состоящая из понижающего трансформатора и мощного выпрямителя. Предназначение – зарядка свинцовых АКБ ёмкостью 10 – 120 А/ч.

• Еще одна разновидность простого зарядного автомобильного устройства своими руками собирается из обыкновенного блока питания ноутбука.

При этом обязательно нужно включить в цепь заряда ограничивающее сопротивление в виде автомобильной электролампочки.

Третий вариант – приспособление с плавной регулировкой тока. В изготовлении оно чуть труднее. Дефицитных деталей также не потребуется. Такой прибор можно использовать для зарядки аккумуляторов с рабочим напряжением 12В и ёмкостью до 120 А/ч.

Собственноручная сборка ЗУ имеет ряд преимуществ. Главным из них является облегчение ремонта автомобильного зарядного устройства своими руками, ведь вам уже знакомы его конструкционные особенности.

1. Занимаясь самостоятельным изготовлением зарядки для АКБ, важно точно следовать правилам техники безопасности и использовать индивидуальные средства защиты в виде перчаток и резинового коврика.
2. Также желательно применять особый инструмент с электроизоляционным покрытием.

Фото автомобильного зарядного устройства своими руками

Пожалуйста, сделайте репост;)

Источник: https://avtoadvice.ru/avtomobilnoe-zaryadnoe-ustrojstvo-svoimi-rukami/

Зарядное устройство своими руками для зарядки автомобильного аккумулятора – инструкция по проектированию и созданию устройства (105 фото и схем)

Практически каждый современный автомобилист встречался с проблемами аккумулятора. Для того чтобы возобновить его нормальную работоспособность, необходимо иметь мобильное зарядное устройство. Оно позволяет реанимировать устройство в считанные секунды.

Главная составляющая деталь любой зарядки – трансформатор. Благодаря ему можно сделать простое зарядное устройство своими руками в домашних условиях.

Здесь вы узнаете какие детали понадобятся при сборке конструкции. Советы опытных экспертов помогут избежать распространённых ошибок.

Как должна осуществляться зарядка аккумулятора?

Заряжать аккумулятор необходимо по определенным правилам, которые помогут продлить эксплуатационный срок данному устройству. Нарушение одного из пунктов может спровоцировать преждевременную поломку деталей.

Параметры зарядки должны подбираться в соответствии с характерными особенностями автомобильного аккумулятора. Этот процесс позволяет регулировать специализированное устройство, которое продается в специализированных отделах. Как правило, оно имеет довольно высокую стоимость, что делает его не доступным для каждого потребителя.

Именно поэтому большинство предпочитает сделать блок питания зарядного устройства своими руками. Перед тем как приступить к рабочему процессу, необходимо ознакомиться с видами зарядок для машины.

Разновидности зарядки для аккумуляторных батарей

Процесс заряжения аккумуляторных батарей представляет собой восстановление утраченной мощности. Для этого используют специальные клеммы, которое продуцируют постоянный ток и постоянное напряжение.

В процессе подсоединения важно соблюдать полярность. Неправильная установка приведет к появлению короткого замыкания, которое приведет к возгоранию деталей внутри автомобиля.

Опытные автомобилисты рекомендуют применять постоянный ток. Он долго будет восстанавливать мощность, но при этом не сокращая эксплуатационный срок деталям. В среднем это время составляет от 10 до 15 часов.

Для быстрого реанимирования аккумулятора, рекомендуют использовать постоянное напряжение. Оно способно восстановить работоспособность автомобиля за 5 часов.

Простая схема зарядного устройства

Из чего можно сделать зарядное устройство? Все детали и расходные материалы, можно использовать из старых бытовых приборов.

Для этого понадобится:

Понижающий трансформатор. Он имеется в старых ламповых телевизорах. Он помогает понизить 220 В до необходимых 15 В. На выходе трансформатора получится переменное напряжение. В дальнейшем его рекомендуется выпрямить. Для этого понадобится выпрямляющий диод. На схемах как сделать зарядное устройство своими руками, изображен чертеж соединений всех элементов.

Диодный мост. Благодаря ему получают отрицательное сопротивление. Ток получается пульсирующим, но контролируемым. В некоторых случаях применяют диодный мост со сглаживающим конденсатором. Он обеспечивает постоянный ток.

Расходные элементы. Здесь присутствуют предохранители, а также измерители. Они помогают контролировать весь процесс подачи заряда.

Мультиметр. Он будет указывать на перепады мощности в процессе зарядки автомобильного аккумулятора.

Единственным недостатком этого способа, является отсутствие возможности контролировать параметры подаваемой мощности. Здесь важно получить заряд в пределах 15 В. Чтобы ток получился намного больше, рекомендуется использовать дополнительный резистор.

Это устройство в процессе работы будет сильно греться. Предотвратить перегревание установки поможет специальный кулер. Он будет контролировать скачки мощности. Его используют вместо диодного моста. На фото зарядного устройства своими руками запечатлено готовое оборудование для дозарядки автомобильного аккумулятора.

Регулировать процесс можно путем изменения сопротивления. Для этого используют подстроечный резистор. Это способ применяют в большинстве случаев.

Сделать ручную регулировку подающего тока можно при помощи двух транзисторов и подстроечного резистора. Эти детали обеспечивают равномерную подачу постоянного напряжения и обеспечивают правильный уровень напряжения на выходе.В интернете представлено множество идей и инструкций как сделать зарядное устройство.

Фото зарядного устройства своими руками

Присоединяйтесь к обсуждению обзора!

Источник: https://clubsamodelok.ru/zaryadnoe-ustrojstvo-svoimi-rukami/

Зарядное устройство для автомобильного аккумулятора своими руками

Немного теории об аккумуляторах

Любой аккумулятор (АКБ) — накопитель электрической энергии. При подаче на него напряжения энергия накапливается, благодаря химическим изменениям внутри батареи.

При подключении потребителя происходит противоположный процесс: обратное химическое изменение создаёт напряжение на клеммах устройства, через нагрузку течёт ток.

Таким образом, чтобы получить от батареи напряжение, его сначала нужно «положить», т. е. зарядить аккумулятор.

Практически любой автомобиль имеет собственный генератор, который при запущенном двигателе обеспечивает электроснабжение бортового оборудования и заряжает аккумулятор, пополняя энергию, потраченную на пуск мотора.

Но в некоторых случаях (частый или тяжёлый запуск двигателя, короткие поездки и пр.) энергия аккумулятора не успевает восстанавливаться, батарея постепенно разряжается.

Выход из создавшегося положения один — зарядка внешним зарядным устройством.

Как узнать состояние батареи

Оптимальный и надёжный метод проверки состояния аккумуляторной батареи — измерение напряжения на ней обычным тестером. При температуре воздуха около 20 градусов зависимость степени зарядки от напряжения на клеммах отключённой от нагрузки (!) батареи следующая:

• 12.6…12.7 В — полностью заряжена;
• 12. 3…12.4 В — 75%;
• 12.0…12.1 В — 50%;
• 11.8…11.9 В — 25%;
• 11.6…11.7 В — разряжена;
• ниже 11.6 В — глубокий разряд.

Нужно отметить, что напряжение 10.6 вольт — критическое. Если оно опустится ниже, то «автомобильная батарейка» (особенно необслуживаемая) выйдет из строя.

Правильная зарядка

Существует два метода зарядки автомобильной батареи — постоянным напряжением и постоянным током. У каждого свои особенности и недостатки:

• Зарядка постоянным напряжением — годится для восстановления заряда не полностью разряженных батарей, напряжение на клеммах которых не ниже 12.3 В. Процесс заключается в следующем: к клеммам батареи подключают источник постоянного тока напряжением 14.2–14.7 В. Окончание процесса контролируют по току потребления: когда он упадёт до нуля, зарядка считается оконченной. Недостаток такого способа — возможно большой начальный зарядный ток; чем сильнее батарея разряжена, тем выше ток. Преимущества метода очевидны — вам не нужно постоянно регулировать ток зарядки, аккумулятору не грозит перезарядка, если вы про него забудете.
• Зарядка постоянным током — самый распространённый и надёжный способ. В этом режиме ЗУ выдаёт постоянный ток, равный 1/10 ёмкости батареи. Окончание процесса зарядки определяется по напряжению на батарее — когда оно достигнет 14.7 В, заряжать батарею прекращают. Недостаток такого метода — батарею можно испортить, не сняв вовремя с зарядки.

  Как снять патрон с шуруповёрта своими руками

Самодельные зарядки для АКБ

Собрать своими руками зарядное устройство для автомобильного аккумулятора реально и не особо сложно. Для этого нужно иметь начальные знания по электротехнике и уметь держать в руках паяльник.

Простое устройство на 6 и 12 В

Такая схема самая элементарная и бюджетная. При помощи этого ЗУ вы сможете качественно зарядить любой свинцовый аккумулятор с рабочим напряжением 12 или 6 В и электрической ёмкостью от 10 до 120 А/ч.

Устройство состоит из понижающего трансформатора Т1 и мощного выпрямителя, собранного на диодах VD2-VD5.

Установка зарядного тока производится переключателями S2-S5, при помощи которых в цепь питания первичной обмотки трансформатора подключаются гасящие конденсаторы C1-C4.

Благодаря кратному «весу» каждого переключателя, различные комбинации позволяют ступенчато регулировать ток зарядки в пределах 1–15 А с шагом 1 А. Этого достаточно для выбора оптимального тока зарядки.

К примеру, если необходим ток в 5 А, то понадобится включить тумблеры S4 и S2. Замкнутые S5, S3 и S2 дадут в сумме 11 А. Для контроля напряжения на АКБ служит вольтметр PU1, за зарядным током следят при помощи амперметра PА1.

В конструкции можно использовать любой силовой трансформатор мощностью около 300 Вт, в том числе и самодельный. Он должен выдавать на вторичной обмотке напряжение 22–24 В при токе до 10–15 А.

На месте VD2-VD5 подойдут любые выпрямительные диоды, выдерживающие прямой ток не менее 10 А и обратное напряжение не ниже 40 В. Подойдут Д214 или Д242.

Их следует установить через изолирующие прокладки на радиатор с площадью рассеяния не менее 300 см. кв.

Конденсаторы С2-С5 обязательно должны быть неполярные бумажные с рабочим напряжением не ниже 300 В. Подойдут, к примеру, МБЧГ, КБГ-МН, МБГО, МБГП, МБМ, МБГЧ.

Подобные конденсаторы, имеющие форму кубиков, широко использовались как фазосдвигающие для электромоторов бытовой техники. В качестве PU1 использован вольтметр постоянного тока типа М5−2 с пределом измерения 30 В.

PA1 — амперметр того же типа с пределом измерения 30 А.

Схема проста, если собрать её из исправных деталей, то в налаживании не нуждается. Это устройство подойдёт и для зарядки шестивольтовых батарей, но «вес» каждого из переключателей S2-S5 будет иным. Поэтому ориентироваться в зарядных токах придётся по амперметру.

С плавной регулировкой тока

По этой схеме собрать зарядник для аккумулятора автомобиля своими руками сложнее, но она возможна в повторении и тоже не содержит дефицитных деталей. С её помощью допустимо заряжать 12-вольтовые аккумуляторы ёмкостью до 120 А/ч, ток заряда плавно регулируется.

  Модели и чертежи отвалов для мотоблока своими руками

Зарядка батареи производится импульсным током, в качестве регулирующего элемента используется тиристор. Помимо ручки плавной регулировки тока, эта конструкция имеет и переключатель режима, при включении которого зарядный ток увеличивается вдвое.

Режим зарядки контролируется визуально по стрелочному прибору RA1. Резистор R1 самодельный, выполненный из нихромовой или медной проволоки диаметром не менее 0.8 мм. Он служит ограничителем тока. Лампа EL1 — индикаторная. На её месте подойдёт любая малогабаритная индикаторная лампа с напряжением 24–36 В.

Понижающий трансформатор можно применить готовый с выходным напряжением по вторичной обмотке 18–24 В при токе до 15 А.

Если подходящего прибора под рукой не оказалось, то можно сделать самому из любого сетевого трансформатора мощностью 250–300 Вт.

Для этого с трансформатора сматывают все обмотки, кроме сетевой, и наматывают одну вторичную обмотку любым изолированным проводом с сечением 6 мм. кв. Количество витков в обмотке — 42.

Тиристор VD2 может быть любым из серии КУ202 с буквами В-Н. Его устанавливают на радиатор с площадью рассеивания не менее 200 см. кв. Силовой монтаж устройства делают проводами минимальной длины и с сечением не менее 4 мм. кв. На месте VD1 будет работать любой выпрямительный диод с обратным напряжением не ниже 20 В и выдерживающий ток не менее 200 мА.

Налаживание устройства сводится к калибровке амперметра RA1. Сделать это можно, подключив вместо аккумулятора несколько 12-вольтовых ламп общей мощностью до 250 Вт, контролируя ток по заведомо исправному эталонному амперметру.

Из компьютерного блока питания

Чтобы собрать это простое зарядное устройство своими руками, понадобится обычный блок питания от старого компьютера АТХ и знания по радиотехнике. Но зато и характеристики прибора получатся приличными. С его помощью заряжают батареи током до 10 А, регулируя ток и напряжение заряда. Единственное условие — БП желателен на контроллере TL494.

Для создания автомобильной зарядки своими руками из блока питания компьютера придётся собрать схему, приведённую на рисунке.

Пошагово необходимые для доработки операции будут выглядеть следующим образом:

1. Откусить все провода шин питания, за исключением жёлтых и чёрных.
2. Соединить между собой жёлтые и отдельно чёрные провода — это будут соответственно «+» и «-» ЗУ (см. схему).
3. Перерезать все дорожки, ведущие к выводам 1, 14, 15 и 16 контроллера TL494.
4. Установить на кожух БП переменные резисторы номиналом 10 и 4,4 кОм — это органы регулировки напряжения и тока зарядки соответственно.
5. Навесным монтажом собрать схему, приведённую на рисунке выше.

  Изготовление картофелекопалки для мотоблока своими руками

Если монтаж выполнен правильно, то доработку закончена. Осталось оснастить новое ЗУ вольтметром, амперметром и проводами с «крокодилами» для подключения к АКБ.

В конструкции возможно использовать любые переменные и постоянные резисторы, кроме токового (нижний по схеме номиналом 0.1 Ом). Его рассеиваемая мощность — не менее 10 Вт.

Сделать такой резистор можно самостоятельно из нихромового или медного провода соответствующей длины, но реально найти и готовый, к примеру, шунт от китайского цифрового тестера на 10 А или резистор С5−16МВ.

Ещё один вариант — два резистора 5WR2J, включённые параллельно. Такие резисторы есть в импульсных блоках питаниях ПК или телевизоров.

Что необходимо знать при зарядке АКБ

Заряжая автомобильный аккумулятор, важно соблюдать ряд правил. Это поможет вам продлить срок службы аккумулятора и сохранить своё здоровье:

1. Все свинцовые аккумуляторы заряжают током не выше одной десятой от ёмкости батареи. Если у вас в авто стоит АКБ ёмкостью 60 А/ч, то расчёт зарядного тока выглядит так: 60/10=6 А.
2. В процессе зарядки могут выделяться взрывоопасные газы. Особенно это касается обслуживаемых аккумуляторов. Достаточно одной искры, чтобы скопившийся в гараже или другом помещении водород взорвался. Поэтому заряжать аккумуляторы нужно в хорошо проветриваемом помещении или на балконе.
3. Зарядка батареи сопровождается выделением тепла, поэтому постоянно контролируйте температуру корпуса АКБ на ощупь. Если батарея заметно нагрелась, то немедленно уменьшите зарядный ток или вообще прекратите зарядку.
4. Если батарея обслуживаемая, постоянно контролируйте уровень электролита в банках и его плотность. В процессе заряда электролит «выкипает», а плотность повышается. Если пластины в банке оголились или плотность поднялась выше 1.29, а зарядка ещё не закончена, добавьте в электролит дистиллированной воды.
5. Не допускайте перезарядки батареи. Максимальное напряжение на ней при подключённом ЗУ — 14.7 В.
6. Не допускайте глубокой разрядки батареи, подзаряжайте её периодически. Если напряжение на батарее при отключённой нагрузке опустится ниже 10.7, АКБ придётся выбросить.

Вопрос о создании простого зарядного устройство для аккумулятора своими руками выяснен. Все достаточно просто, осталось запастись необходимым инструментом и можно смело приступать к работе.

Источник: https://pochini.guru/tehnika/zaryadnoe-ustroystvo

Простое зарядное устройство — Сообщество «Кулибин Club» на DRIVE2

Обычно подзарядка аккумулятора в транспортном средстве происходит во время работы генератора. Однако, при длительном простое автомобиля, на морозе или при наличии неисправностей батарея может разрядиться до такой степени, что становится не способной обеспечить ток, необходимый для запуска двигателя.

И здесь на помощь приходит зарядное устройство для автомобильного аккумулятора. Однако стоимость зарядного устройства сильно «бьёт» по карману, и поэтому я решил сам собрать зарядное устройство.

Оно позволяет заряжать автомобильные аккумуляторные батареи током от 0 до 10А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы, устройства для резки пенопласта, автомобильного насоса-компрессора для подкачки колёс. Устройство не содержит дефицитных деталей и при исправных элементах не требует налаживания.

Для данной схемы использован сетевой понижающий трансформатор ТС270-1(выдран из старого лампового телевизора) с напряжением вторичной обмотки 17В. Без внесения изменений подойдет любой с напряжением на вторичной обмотке от 17 до 22В. Корпус использован от блока управления станции катодной защиты газопровода КСС-600(охлаждение в корпусе естественное).

В данном зарядном устройстве есть возможность, при возникшей необходимости, установить схему для зарядки малогабаритных аккумуляторов (типа Д-0.55С и др). При этом контроль зарядного тока осуществляется установленным миллиамперметром.Принципиальная схема устройства показана на фото ниже.

Принципиальная схема устройства

Она представляет собой традиционный тринисторный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мост VD1-4. Узел управления тринистором выполнен на аналоге однопереходного транзистора VT1,VT2.

Время, в течение которого конденсатор С1 заряжается до переключения можно регулировать переменным резистором R1. При крайнем правом по схеме положении его движка зарядный ток будет максимальным, и наоборот. Диод VD5 защищает управляющую цепь тринистора от обратного напряжения, возникающего при включении тринистора VS1.

Печатная плата устройства и монтажная плата на фото ниже.

Печатная плата

Монтажная плата

Если у готового, используемого трансформатора на вторичной обмотке более 17В, резистор R5 следует заменить другим, большего сопротивления (например, при 24…26В до 200Ом). В случае, когда вторичная обмотка имеет отвод от середины, или есть две одинаковые обмотки и напряжение каждой находится в указанных пределах, то выпрямитель лучше выполнить по стандартной двухполупериодной схеме на двух диодах.

• А при сборке выпрямителя точно по схеме подойдут следующие детали:
• Больше фото можно посмотреть в моём блоге тут:)

С1 — К73-11, емкостью от 0,47 до 1мкФ, а также К73-16, К42У-2, МБГП.Диоды VD1 — VD4 могут быть любыми на прямой ток 10А и обратное напряжение не менее 50В (это серии Д242, КД203, КД210, КД213).Вместо тринистора Т10-25 подойдут КУ202В — КУ202Е; проверено на практике, что устройство нормально работает и с более мощными тринисторами Т-160, Т-250 (В моём случае это Т10-25).Транзистор КТ361А заменим на КТ361Б — КТ361Е, КТ3107, КТ502В, КТ502Г, КТ501Ж — КТ501К, а КТ315А — на КТ315Б — КТ315Д, КТ312Б, КТ3102А, КТ503В — КТ503Г, П307.Вместо диода КД105Б подойдут диоды КД105В, КД105 или Д226 с любым буквенным индексом.Переменный резистор R1 — СП-1, СП3-30а или СПО-1.Амперметр РА1 — любой постоянного тока со шкалой на 10А либо изготовить самому из любого миллиамперметра, подобрав к нему шунт.Вольтметр РV1 — любой постоянного тока со шкалой на 16Вольт.Предохранитель FU1 – плавкий на 3А, FU2 – плавкий на 10А.Диоды и тринистор необходимо установить на теплоотводы, каждый полезной площадью около 100см². Для улучшения теплового контакта данных деталей с теплоотводами желательно использовать теплопроводные пасты.

Источник: https://www.drive2.ru/c/2014662/

Автоотключение любого ЗУ автомобиля при завершении зарядки, схема

Всем привет, сегодня рассмотрим несколько универсальных схем, которые позволят отключить зарядное устройство при полной зарядке аккумулятора, иными словами внедрением этих схем можно построить автоматическое зарядное устройство или доработать функцию автоотключения промышленной зарядки.

Сразу хочу пояснить один момент, если зарядное устройство работает по принципу стабильный ток — стабильное напряжение, то нет смысла использовать функцию автоотключения, поскольку естественным образом по мере заряда батареи ток в цепи будет падать и в конце заряда он равен нулю.

• Схемы, которые мы сегодня рассмотрим, предназначены для работы с автомобильными свинцово — кислотными аккумуляторами, хотя они могут работать с любыми зарядными устройствами, без всякой переделки последних.
• Начнём с простых схем…
• Первый вариант построен всего на одном транзисторе, переключающим элементом в схеме является реле с напряжением катушки 12 вольт.

Использованы те контакты, которые замкнуты без подачи питания на реле

Резистивный делитель или переменный резистор, задает нужное напряжение, смещение на базе транзистора, тот срабатывая подаёт питание на обмотку реле, вследствие чего реле включается размыкая контакт, который в состоянии покоя был замкнут и через который протекал ток заряда.

Используя подстроечный резистор мы можем выставить то напряжение при котором сработает транзистор.

Для настройки схемы удобно использовать регулируемый источник питания,

на котором нужно выставить напряжение около 13.5-13.7 вольт, что равноценно напряжению полностью заряженного автомобильного аккумулятора.

Затем медленно вращая подстроечный резистор добиваемся срабатывания транзистора, а следовательно и реле при выставленном напряжении.

Теперь проверяем схему еще раз, допустим в начале заряда напряжение на аккумуляторе 12 вольт, по мере заряда оно увеличивается и по достижению порога 13.5 вольт реле срабатывает, отключив зарядное устройство от сети.

Кстати, можно подключить реле следующим образом, в этом случае зарядка не отключается от сети,

а просто пропадает выходное напряжение и процесс заряда прекратиться, в этом случае контакты реле должны быть рассчитаны на токи в полтора раза больше максимального выходного тока зарядного устройства.

Транзистор буквально любой обратной проводимости, советую взять транзисторы средней мощности наподобие BD139,

1. диоды в эмиттерной цепи транзистора тоже особо не критичны, ток потребления схемы всего 10-20 миллиампер, но схема имеет несколько недостатков.
2. Например, низкая помехоустойчивость, из-за которых возможно ложное срабатывание реле и невысокая точность работы, из-за отсутствия источника опорного напряжения и прочих стабилизирующих узлов.
3. Добавив в базовую цепь ключа стабилитрон,

мы решим указанные проблемы и появится возможность довольно точно выставить нужное напряжение срабатывания.

Для настройки советую использовать многооборотный подстроечный резистор. Диод VD1 защищает транзистор от самоиндукции в случае размыкания реле.

Настраиваем схему точно так, как в первом варианте, лампочка имитирует процесс заряда и подключена вместо аккумулятора, при превышении определенного порога, реле срабатывает и лампа потухает.

Вторая схема построена на базе любого таймера NE555, этот вариант похож на предыдущие, микросхема NE555 в своей конструкции содержит два компаратора, пониженное опорное напряжение формирует стабилитрон, порог срабатывания устанавливается подстроечным резистором, как только напряжение на батарее будет равна пороговому, на выходе таймера получим высокий уровень, вследствие чего сработает транзист

3v, 4.5v, 6v, 9v, 12v, 24v, схема автоматического зарядного устройства с индикатором

Универсальная схема автоматического зарядного устройства напряжения обсуждается в следующем посте; схему можно модифицировать множеством разных способов в соответствии с индивидуальными требованиями и приложениями.

Следующая схема позволит вам заряжать любую батарею от 1,5 В до 24 В, просто установив заданную предустановку.

Как это работает с использованием LM3915 IC

Функционирование схемы можно понять по следующим пунктам: IC LM3915, которая представляет собой микросхему отображения напряжения в виде точек / полос, образует основную часть схемы.

ИС имеет десять линейно возрастающих выходов, которые последовательно сменяют друг друга в ответ на возрастающий потенциал, подаваемый на ее вывод №5. Таким образом, выходная последовательность соответствует мгновенному уровню напряжения на выводе «вход сигнала» микросхемы.

Предустановка 10K, связанная с вышеуказанной ИС, устанавливается в соответствии с напряжением батареи, которую необходимо зарядить. После этого светодиоды, подключенные к выходу, линейно показывают уровень заряда батареи, загораясь последовательно, и, наконец, когда загорается последний светодиод, что происходит, когда батарея полностью заряжена, срабатывает SCR, прекращая процесс зарядки навсегда, пока питание сброшено.

Каскад, содержащий микросхему LM338, представляет собой стандартную микросхему регулятора напряжения, предустановка, связанная с микросхемой, устанавливается в соответствии с требуемым пределом полной зарядки подключенной батареи. Транзистор BC547 обеспечивает фиксированное напряжение 3 В для подключенных светодиодов для управления рассеиванием ИС.

Транзистор BC557 остается выключенным до тех пор, пока не горит последний светодиод в массиве, который может быть выбран для индикации полного заряда. Как только загорится последний светодиод «полной зарядки», BC557 также включится, запуская SCR.

SCR мгновенно заземляет контакт ADJ LM338, полностью отключая IC и вывод на батарею. Теперь аккумулятор перестает получать какое-либо напряжение и, следовательно, не может перезарядиться.

Как настроить эту схему

Схема может использоваться для зарядки батарей 1,5 В, 3 В, 6 В, 9 В, 12 В, 15 В, 18 В, 21 В и 24 В, фактически любое напряжение, которое может находиться в диапазоне от 1 до 24 В. Предположим, вы хотите зарядить аккумулятор на 6 В, полный уровень заряда для этого аккумулятора будет 7 В.

Настройку схемы можно выполнить следующим образом:

1. Не подключайте батарею изначально, а также отключите затвор SCR от сети BC557. Подайте относительно более высокий потенциал постоянного тока на вход IC LM338, это может быть вход 9 В или 12 В.
2. Отрегулируйте предустановку 10K под LM338 так, чтобы клеммы аккумуляторной батареи получали выходное напряжение 7 В.
3. Теперь отрегулируйте предустановку 10K в IC LM3915 так, чтобы последний светодиод просто мигал при этом напряжении, то есть при приложенном 7V.
4. Восстановите соединение затвора SCR согласно принципиальной схеме. Вот и все, схема готова.
5. Во время процесса зарядки каждый светодиод будет соответствовать 7/10 = 0,7 В, то есть, скажем, при 5 В будет гореть 7-й светодиод, а при повышении на 0,7 В загорится следующий светодиод, и последовательность будет продолжаться с 7 до 8-го. до 9-го, а затем, наконец, до 10-го светодиода, отключая цепь и заряжая аккумулятор.

В качестве альтернативы, если вы заинтересованы в том, чтобы цепь реагировала со всеми батареями от 3 В до 12 В, вы можете настроить предустановку LM3915 так, чтобы последний светодиод почти не светился на 14.4В.

Теперь каждая распиновка ИС, соответствующая соответствующему светодиоду, будет иметь последовательность со скоростью 14,4 / 10 = 1,4 В, поэтому для батареи 6 В распиновка светодиода полного заряда будет 7 / 1,4 = 5, то есть будет гореть 5-й светодиод. указывает, что подключенная батарея 6V полностью заряжена.

Чтобы включить автоматическое отключение в описанной выше ситуации, вам просто нужно убедиться, что база BC557 подключена к 5-й распиновке IC LM3915 слева направо.

Для батареи 9 В это будет 9/1.4 = 6,4-й светодиод, что означает, что когда 6-й светодиод полностью светится, а 7-й светодиод почти не мигает, можно выбрать 7-й светодиод и соединить его с базой BC557 для получения необходимого автоматического отключения.

Принципиальная схема

Использование транзисторной защелки вместо SCR

Если вышеуказанная схема не отвечает с помощью SCR, можно использовать следующую схему с транзисторной защелкой:

Для Функция автоматического включения / выключения

Если вы хотите, чтобы указанная выше схема многоцелевого зарядного устройства отключала зарядное устройство, когда батарея достигает предела полной замены, а затем быстро включала зарядку, когда батарея начинает опускаться ниже предела полной зарядки, и продолжайте флип-флоп на этом пороговом уровне, в этом случае вы можете попробовать изменить конструкцию следующим образом:

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Лучшая цена для зарядки силового трансформатора — Выгодные предложения на заряд для силового трансформатора от глобальных продавцов зарядных устройств для силовых трансформаторов

Отличные новости !!! Вы попали в нужное место для зарядки силового трансформатора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший заряд для силового трансформатора должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили заряд силового трансформатора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в зарядке силового трансформатора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести power transformer charge по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Зарядные устройства и методы зарядки

Схемы зарядки

Зарядное устройство имеет три основные функции

• Зарядка в АКБ (Зарядка)
• Оптимизация скорости зарядки (стабилизация)
• Знание, когда остановиться (Завершение)

Схема тарификации представляет собой комбинацию методов тарификации и завершения.

Прекращение начисления

Как только аккумулятор полностью заряжен, необходимо как-то рассеять зарядный ток. В результате выделяется тепло и газы, которые вредны для аккумуляторов. Суть хорошей зарядки состоит в том, чтобы иметь возможность определять, когда восстановление активных химикатов завершено, и останавливать процесс зарядки до того, как будет нанесен какой-либо ущерб, при постоянном поддержании температуры элемента в безопасных пределах.Обнаружение этой точки отключения и прекращение заряда имеет решающее значение для продления срока службы батареи. В простейших зарядных устройствах это происходит при достижении заранее определенного верхнего предела напряжения, часто называемого напряжением завершения . Это особенно важно для устройств быстрой зарядки, где опасность перезарядки выше.

Безопасная зарядка

Если по какой-либо причине существует риск чрезмерной зарядки аккумулятора из-за ошибок в определении точки отключения или неправильного обращения, это обычно сопровождается повышением температуры.Условия внутренней неисправности в батарее или высокие температуры окружающей среды также могут привести к выходу батареи за пределы ее безопасных рабочих температур. Повышенные температуры ускоряют выход батарей из строя, а мониторинг температуры элементов — хороший способ обнаружить признаки неисправности по разным причинам. Сигнал температуры или сбрасываемый предохранитель можно использовать для выключения или отсоединения зарядного устройства при появлении знаков опасности, чтобы избежать повреждения аккумулятора. Эта простая дополнительная мера предосторожности особенно важна для батарей большой мощности, где последствия отказа могут быть как серьезными, так и дорогостоящими.

Время зарядки

Во время быстрой зарядки можно перекачивать электрическую энергию в аккумулятор быстрее, чем химический процесс может на нее отреагировать, что приведет к разрушительным результатам.

Химическое воздействие не может происходить мгновенно, и будет происходить градиент реакции в объеме электролита между электродами с электролитом, ближайшим к преобразуемым или «заряжаемым» электродам, до того, как электролит находится дальше.Это особенно заметно в элементах большой емкости, содержащих большой объем электролита.

Фактически, в химических превращениях клетки участвуют по крайней мере три ключевых процесса.

• Один из них — это «перенос заряда», который представляет собой фактическую химическую реакцию, происходящую на границе раздела электрода с электролитом, и она протекает относительно быстро.
• Второй — это процесс «массопереноса» или «диффузии», в котором материалы, преобразованные в процессе переноса заряда, перемещаются с поверхности электрода, давая возможность другим материалам достичь электрода и принять участие в процессе преобразования.Это относительно медленный процесс, который продолжается до тех пор, пока все материалы не будут преобразованы.
• Процесс зарядки также может подвергаться другим значительным эффектам, время реакции которых также следует принимать во внимание, например, «процессу интеркаляции», с помощью которого заряжаются литиевые элементы, при котором ионы лития вставляются в кристаллическую решетку основного электрода. См. Также Литиевое покрытие из-за чрезмерной скорости зарядки или зарядки при низких температурах.

Все эти процессы также зависят от температуры.

Кроме того, могут быть другие паразитические или побочные эффекты, такие как пассивация электродов, образование кристаллов и скопление газа, которые влияют на время зарядки и эффективность, но они могут быть относительно незначительными или нечастыми или могут возникать только в условиях неправильного обращения. . Поэтому они здесь не рассматриваются.

Таким образом, процесс зарядки аккумулятора имеет по меньшей мере три характерные постоянные времени, связанные с достижением полного преобразования активных химикатов, которые зависят как от используемых химикатов, так и от конструкции элемента.Постоянная времени, связанная с переносом заряда, может составлять одну минуту или меньше, тогда как постоянная времени массопереноса может достигать нескольких часов или более в большом элементе большой емкости. Это одна из причин, по которой элементы могут передавать или принимать очень высокие импульсные токи, но гораздо более низкие постоянные токи (еще один важный фактор — это отвод тепла). Эти явления нелинейны и относятся как к процессу разряда, так и к зарядке. Таким образом, существует предел скорости приема заряда элемента.Продолжение перекачки энергии в элемент быстрее, чем химические вещества могут реагировать на заряд, может вызвать локальные условия перезаряда, включая поляризацию, перегрев, а также нежелательные химические реакции рядом с электродами, что приведет к повреждению элемента. Быстрая зарядка увеличивает скорость химической реакции в элементе (как и быстрая разрядка), и может потребоваться «периоды покоя» во время процесса зарядки, чтобы химические воздействия распространялись через основную массу химической массы в элементе и для стабилизации на прогрессивном уровне заряда.

Узнайте больше о периодах отдыха и о том, как их можно использовать для увеличения срока службы батареи и повышения точности измерений SOC на странице «Программно конфигурируемая батарея».

См. Также влияние химических изменений и скорости зарядки в разделе Срок службы батареи.

Запоминающееся, хотя и не совсем эквивалентное явление — налив пива в стакан.Очень быстрое наливание приводит к образованию большого количества пены и небольшого количества пива на дне стакана. Медленно наливая бокал по краю или давая пиву отстояться до тех пор, пока пена не рассеется, а затем доливание позволяет полностью наполнить стакан.

Гистерезис

Постоянные времени и упомянутые выше явления вызывают гистерезис в батарее.Во время зарядки химическая реакция отстает от приложения зарядного напряжения, и аналогично, когда к аккумулятору прикладывается нагрузка для его разрядки, происходит задержка до того, как полный ток может пройти через нагрузку. Как и в случае с магнитным гистерезисом, энергия теряется во время цикла заряда-разряда из-за эффекта химического гистерезиса.

На приведенной ниже диаграмме показан эффект гистерезиса в литиевой батарее.

Допущение коротких периодов стабилизации или отдыха во время процессов заряда-разряда для учета времени химической реакции будет иметь тенденцию к уменьшению, но не устранению разницы напряжений из-за гистерезиса.

Истинное напряжение батареи в любом состоянии заряда (SOC), когда батарея находится в состоянии покоя или в спокойном состоянии, будет где-то между кривыми заряда и разряда.Во время зарядки измеренное напряжение элемента во время периода покоя будет медленно перемещаться вниз к состоянию покоя, поскольку химическое преобразование в элементе стабилизируется. Точно так же во время разряда измеренное напряжение элемента во время периода покоя будет перемещаться вверх в направлении состояния покоя.

Быстрая зарядка также вызывает повышенный джоулев нагрев элемента из-за задействованных более высоких токов, а более высокая температура, в свою очередь, вызывает увеличение скорости процессов химического преобразования.

В разделе «Скорость разряда» показано, как скорость разряда влияет на эффективную емкость элемента.

В разделе «Конструкция ячеек» описывается, как можно оптимизировать конструкции ячеек для быстрой зарядки.

Эффективность заряда

Это относится к свойствам самого аккумулятора и не зависит от зарядного устройства.Это соотношение (выраженное в процентах) между энергией, удаленной из аккумулятора во время разряда, по сравнению с энергией, используемой во время зарядки для восстановления исходной емкости. Также называется Coulombic Efficiency или Charge Acceptance .

Прием заряда и время заряда в значительной степени зависят от температуры, как указано выше. Более низкая температура увеличивает время зарядки и снижает прием заряда.

Обратите внимание, , что при низких температурах аккумулятор не обязательно получит полный заряд, даже если напряжение на клеммах может указывать на полный заряд. См. Факторы, влияющие на состояние заряда.

Основные методы зарядки

• Постоянное напряжение Зарядное устройство постоянного напряжения — это, по сути, источник питания постоянного тока, который в своей простейшей форме может состоять из понижающего трансформатора от сети с выпрямителем, обеспечивающим постоянное напряжение для зарядки аккумулятора.Такие простые конструкции часто встречаются в дешевых зарядных устройствах для автомобильных аккумуляторов. В свинцово-кислотных элементах, используемых для автомобилей и систем резервного питания, обычно используются зарядные устройства постоянного напряжения. Кроме того, в литий-ионных элементах часто используются системы постоянного напряжения, хотя они обычно более сложные с добавленной схемой для защиты как батарей, так и безопасности пользователя.
• Постоянный ток Зарядные устройства постоянного тока изменяют напряжение, подаваемое на батарею, для поддержания постоянного тока и выключаются, когда напряжение достигает уровня полной зарядки.Эта конструкция обычно используется для никель-кадмиевых и никель-металлогидридных элементов или батарей.
• Конический ток Это зарядка от грубого нерегулируемого источника постоянного напряжения. Это не контролируемый заряд, как в V Taper выше. Ток уменьшается по мере нарастания напряжения на ячейке (обратной ЭДС). Существует серьезная опасность повредить элементы из-за перезарядки. Чтобы избежать этого, следует ограничить скорость и продолжительность зарядки.Подходит только для батарей SLA.
• Импульсный заряд Импульсные зарядные устройства подают зарядный ток в аккумулятор импульсами. Скорость зарядки (на основе среднего тока) можно точно контролировать, изменяя ширину импульсов, обычно около одной секунды. Во время процесса зарядки короткие периоды покоя от 20 до 30 миллисекунд между импульсами позволяют стабилизировать химическое воздействие в батарее за счет выравнивания реакции по всему объему электрода перед возобновлением заряда.Это позволяет химической реакции идти в ногу со скоростью поступления электрической энергии. Также утверждается, что этот метод может уменьшить нежелательные химические реакции на поверхности электрода, такие как газообразование, рост кристаллов и пассивация. (См. Также Импульсное зарядное устройство ниже). При необходимости можно также измерить напряжение холостого хода батареи во время периода покоя.

Оптимальный профиль тока зависит от химического состава и конструкции клетки.

• Взрывная зарядка Также называется Reflex или Зарядка с отрицательным импульсом Используется вместе с импульсной зарядкой, подает очень короткий импульс разрядки, обычно в 2–3 раза превышающий зарядный ток в течение 5 миллисекунд, во время периода покоя зарядки. деполяризовать клетку. Эти импульсы вытесняют любые пузырьки газа, которые образовались на электродах во время быстрой зарядки, ускоряя процесс стабилизации и, следовательно, общий процесс зарядки.Высвобождение и распространение пузырьков газа известно как «отрыжка». Были сделаны противоречивые заявления об улучшении скорости заряда и срока службы батареи, а также об удалении дендритов, которое стало возможным с помощью этого метода. Самое меньшее, что можно сказать, это то, что «не повреждает аккумулятор».
• IUI Charging Это недавно разработанный профиль зарядки, используемый для быстрой зарядки стандартных свинцово-кислотных аккумуляторов от определенных производителей.Он подходит не для всех свинцово-кислотных аккумуляторов. Первоначально аккумулятор заряжается с постоянной (I) скоростью, пока напряжение элемента не достигнет заданного значения — обычно напряжения, близкого к тому, при котором происходит газообразование. Эта первая часть цикла зарядки известна как фаза объемной зарядки. Когда заданное напряжение будет достигнуто, зарядное устройство переключается в фазу постоянного напряжения (U), и ток, потребляемый батареей, будет постепенно падать, пока не достигнет другого заданного уровня. Эта вторая часть цикла завершает нормальную зарядку аккумулятора с медленно убывающей скоростью.Наконец, зарядное устройство снова переключается в режим постоянного тока (I), и при выключении зарядного устройства напряжение продолжает повышаться до нового более высокого предварительно заданного предела. Эта последняя фаза используется для выравнивания заряда отдельных ячеек в батарее, чтобы максимально продлить срок ее службы. См. Балансировка ячеек.
• Капельная зарядка Капельная зарядка предназначена для компенсации саморазряда аккумулятора. Непрерывный заряд. Долговременная зарядка постоянным током для использования в режиме ожидания.Скорость зарядки зависит от частоты разрядки. Не подходит для некоторых типов батарей, например NiMH и литий, которые могут выйти из строя из-за перезарядки. В некоторых приложениях зарядное устройство предназначено для переключения на непрерывную зарядку, когда аккумулятор полностью заряжен.
• Плавающий заряд . Аккумулятор и нагрузка постоянно подключены параллельно к источнику заряда постоянного тока и поддерживаются при постоянном напряжении ниже верхнего предела напряжения аккумулятора.Используется для систем резервного питания аварийного питания. В основном используется со свинцово-кислотными аккумуляторами.
• Случайная зарядка Все вышеперечисленные приложения включают контролируемую зарядку батареи, однако есть много приложений, в которых энергия для зарядки батареи доступна только или доставляется случайным, неконтролируемым образом. Это относится к автомобильным приложениям, где энергия зависит от частоты вращения двигателя, которая постоянно меняется. Проблема стоит более остро в приложениях EV и HEV, в которых используется рекуперативное торможение, поскольку при торможении возникают большие всплески мощности, которые должна поглощать аккумулятор.Более щадящие применения — солнечные панели, которые можно заряжать только при ярком солнце. Все это требует специальных методов для ограничения зарядного тока или напряжения до уровней, которые может выдержать аккумулятор.

Тарифы на оплату

Батареи можно заряжать с разной скоростью в зависимости от требований. Ниже приведены типичные ставки:

• Медленная зарядка = Ночь или 14-16 часов зарядки при 0.1С рейтинг
• Быстрая зарядка = от 3 до 6 часов зарядки при скорости 0,3 ° C
• Быстрая зарядка = менее 1 часа зарядки при скорости 1.0C

Медленная зарядка

Медленная зарядка может выполняться в относительно простых зарядных устройствах и не должна приводить к перегреву аккумулятора. По окончании зарядки аккумуляторы следует вынуть из зарядного устройства.

• Никады обычно являются наиболее устойчивыми к перезарядке, и их можно оставить на непрерывной подзарядке в течение очень длительных периодов времени, поскольку процесс их рекомбинации имеет тенденцию поддерживать напряжение на безопасном уровне. Постоянная рекомбинация поддерживает высокое внутреннее давление в ячейке, поэтому уплотнения постепенно протекают. Он также поддерживает температуру ячейки выше окружающей среды, а более высокие температуры сокращают срок службы.Так что жизнь все равно лучше если снимать с зарядного устройства.
• Свинцово-кислотные батареи немного менее надежны, но могут выдерживать кратковременный непрерывный заряд. Затопленные батареи, как правило, расходуют воду, а SLA рано умирают из-за коррозии сети. Свинцово-кислотные вещества следует либо оставить в неподвижном состоянии, либо подзаряжать (поддерживать постоянное напряжение значительно ниже точки выделения газа).
С другой стороны, никель-металлгидридные элементы
• будут повреждены при длительной подзарядке.
Однако литий-ионные элементы
• не допускают перезарядки или перенапряжения, и заряд должен быть немедленно прекращен при достижении верхнего предела напряжения.

Быстрая / быстрая зарядка

По мере увеличения скорости зарядки возрастает опасность перезарядки или перегрева аккумулятора. Предотвращение перегрева батареи и прекращение заряда, когда батарея полностью заряжена, становятся гораздо более важными.Химический состав каждого элемента имеет свою характеристическую кривую зарядки, и зарядные устройства для аккумуляторов должны быть спроектированы так, чтобы определять условия окончания заряда для конкретного химического состава. Кроме того, должна быть предусмотрена некоторая форма отключения по температуре (TCO) или тепловой предохранитель, чтобы предотвратить перегрев аккумулятора во время процесса зарядки.

Для быстрой зарядки и быстрой зарядки требуются более сложные зарядные устройства. Поскольку эти зарядные устройства должны быть разработаны для определенного химического состава элементов, обычно невозможно зарядить один тип элементов в зарядном устройстве, которое было разработано для другого химического состава элементов, и вероятно повреждение.Универсальные зарядные устройства, способные заряжать все типы ячеек, должны иметь сенсорные устройства для определения типа элемента и применения соответствующего профиля зарядки.

Обратите внимание, , что для автомобильных аккумуляторов время зарядки может быть ограничено доступной мощностью, а не характеристиками аккумулятора. Внутренние кольцевые силовые цепи на 13 А могут выдавать только 3 кВт. Таким образом, при условии отсутствия потери эффективности в зарядном устройстве, десятичасовая зарядка потребляет максимум 30 кВт · ч энергии.На 100 миль хватит. Сравните это с заправкой автомобиля бензином.

Требуется около 3 минут, чтобы поместить в бак достаточно химической энергии, чтобы обеспечить 90 кВт-ч механической энергии, достаточной для того, чтобы автомобиль проехал 300 миль. Чтобы зарядить батарею 90 кВт · ч электроэнергии за 3 минуты, можно было бы зарядить 1,8 мегаватт !!

Способы прекращения начисления

В следующей таблице приведены методы прекращения зарядки для популярных аккумуляторов.Это объясняется в следующем разделе.

	Способы прекращения начисления
	SLA	Nicad	NiMH	Литий-ионный
Медленная зарядка			Таймер	Предел напряжения
Быстрая зарядка 1	Имин	NDV	дТ / дт	Imin при пределе напряжения
Быстрая зарядка 2	Delta TCO	дТ / дт	dV / dt = 0
Прекращение резервного копирования 1	Таймер	ТШО	ТШО	ТШО
Прекращение резервного копирования 2	DeltaTCO	Таймер	Таймер	Таймер

TCO = отключение по температуре

Delta TCO = Превышение температуры окружающей среды

I min = минимальный ток

Методы контроля заряда

Было разработано множество различных схем зарядки и завершения для разных химикатов и различных приложений.Ниже приведены наиболее распространенные из них.

Управляемая зарядка

Обычная (медленная) зарядка

• Полупостоянный ток Просто и экономично. Самый популярный. Таким образом, слабый ток не выделяет тепла, а работает медленно, обычно от 5 до 15 часов. Скорость заряда 0,1С. Подходит для Nicads
• Управляемая таймером Система зарядки Просто и экономично.Надежнее, чем полупостоянный ток. Использует таймер IC. Зарядки со скоростью 0,2 ° C в течение заданного периода времени с последующей подзарядкой 0,05 ° C. Избегайте постоянного перезапуска таймера, вставляя и вынимая аккумулятор из зарядного устройства, поскольку это снизит его эффективность. Рекомендуется установка абсолютного отсечки температуры. Подходит для аккумуляторов Nicad и NiMH.

Быстрая зарядка (1-2 часа)

• Отрицательный треугольник V (NDV) Система отсечки заряда

Это самый популярный способ быстрой зарядки для Nicads.

Батареи заряжаются постоянным током со скоростью от 0,5 до 1,0 С. Напряжение батареи повышается по мере того, как зарядка достигает пика при полной зарядке, а затем падает. Это падение напряжения, -delta V, происходит из-за поляризации или накопления кислорода внутри элемента, которое начинает происходить, когда элемент полностью заряжен. В этот момент элемент попадает в зону опасности перезаряда, и температура начинает быстро расти, так как химические изменения завершены, а избыточная электрическая энергия преобразуется в тепло.Падение напряжения происходит независимо от уровня разряда или температуры окружающей среды, и поэтому его можно обнаружить и использовать для определения пика и, следовательно, для отключения зарядного устройства, когда аккумулятор полностью заряжен, или переключения на непрерывный заряд.

Этот метод не подходит для зарядных токов менее 0,5 C, так как дельта V становится трудно обнаружить. Ложная дельта V может возникнуть в начале заряда при чрезмерно разряженных элементах. Это преодолевается с помощью таймера, который задерживает обнаружение дельты V в достаточной степени, чтобы избежать проблемы.Свинцово-кислотные аккумуляторы не демонстрируют падения напряжения после завершения зарядки, поэтому этот метод зарядки не подходит для аккумуляторов SLA.

• dT / dt Система зарядки NiMH аккумуляторы не демонстрируют такого выраженного падения напряжения NDV, когда они достигают конца цикла зарядки, как это видно на графике выше, и поэтому метод отключения NDV не является надежным для завершения NiMH заряжать.Вместо этого зарядное устройство определяет скорость увеличения температуры элемента в единицу времени. Когда достигается заданная скорость, быстрая зарядка останавливается, и метод зарядки переключается на непрерывную зарядку. Этот метод более дорогой, но позволяет избежать перезарядки и продлевает срок службы. Поскольку длительная непрерывная зарядка может повредить NiMH аккумулятор, рекомендуется использовать таймер для регулирования общего времени зарядки.
• Постоянный ток Регулируемая постоянным напряжением (CC / CV) Система заряда.Используется для зарядки литиевых и некоторых других батарей, которые могут быть повреждены при превышении верхнего предела напряжения. Указанная производителем скорость зарядки при постоянном токе — это максимальная скорость зарядки, которую батарея может выдержать без ее повреждения. Необходимы особые меры предосторожности, чтобы максимально увеличить скорость зарядки и обеспечить полную зарядку аккумулятора, в то же время избегая перезарядки. По этой причине рекомендуется переключать метод зарядки на постоянное напряжение до того, как напряжение элемента достигнет своего верхнего предела.Обратите внимание, что это означает, что зарядные устройства для литий-ионных элементов должны быть способны контролировать как зарядный ток, так и напряжение аккумулятора.

Чтобы поддерживать заданную скорость зарядки постоянного тока, напряжение зарядки должно увеличиваться синхронно с напряжением элемента, чтобы преодолеть обратную ЭДС элемента по мере его зарядки. Это происходит довольно быстро в режиме постоянного тока до тех пор, пока не будет достигнут верхний предел напряжения элемента, после чего напряжение заряда поддерживается на этом уровне, известном как плавающий уровень, во время режима постоянного напряжения.В течение этого периода постоянного напряжения ток уменьшается до тонкой струйки по мере того, как заряд приближается к завершению. Отключение происходит при достижении заданной минимальной точки тока, которая указывает на полный заряд. См. Также Литиевые батареи — Зарядка и производство батарей — Формирование.

Примечание 1 : Когда указаны скорости быстрой зарядки , они обычно относятся к режиму постоянного тока.В зависимости от химического состава ячейки этот период может составлять от 60% до 80% времени до полной зарядки. Эти показатели не следует экстраполировать для оценки времени полной зарядки аккумулятора, поскольку скорость зарядки быстро снижается в течение периода постоянного напряжения.

Примечание 2: Поскольку невозможно заряжать литиевые батареи со скоростью зарядки C, указанной производителями, в течение всего времени зарядки, также невозможно оценить время зарядки полностью разряженной батареи простым разделением Емкость аккумулятора в ампер-часах с указанной скоростью зарядки C, так как скорость изменяется в процессе зарядки.Следующее уравнение, однако, дает разумное приближение времени для полной зарядки разряженной батареи при использовании стандартного метода зарядки CC / CV:

Время зарядки (ч) = 1,3 * (емкость аккумулятора в Ач) / (ток зарядки в режиме CC)

• Управляемая напряжением система заряда. Быстрая зарядка со скоростью от 0,5 до 1,0 С. Зарядное устройство выключилось или переключилось на непрерывный заряд при достижении заданного напряжения.Следует комбинировать с датчиками температуры в батарее, чтобы избежать перезаряда или теплового разгона.

• Система заряда с конусным управлением Аналогична системе с контролем напряжения. После достижения заданного напряжения ток быстрой зарядки постепенно уменьшается за счет снижения напряжения питания, а затем переключается на постоянный заряд. Подходит для аккумуляторов SLA, позволяет безопасно достичь более высокого уровня заряда. (См. Также ток конуса ниже)
• Таймер отказоустойчивости

  Ограничивает ток заряда, который может протекать, чтобы удвоить емкость элемента.Например, для ячейки 600 мАч ограничьте заряд до 1200 мАч. В крайнем случае, если отключение не достигнуто другими способами.

• Предварительная зарядка

В качестве меры предосторожности для аккумуляторов большой емкости часто используется этап предварительной зарядки. Цикл зарядки инициируется низким током. Если нет соответствующего повышения напряжения батареи, это указывает на возможное короткое замыкание в батарее.

• Интеллектуальная система зарядки
  Интеллектуальные системы зарядки объединяют системы управления внутри зарядного устройства с электроникой внутри батареи, что позволяет более точно контролировать процесс зарядки. Преимущества — более быстрая и безопасная зарядка и более длительный срок службы аккумулятора. Такая система описана в разделе «Системы управления батареями».

Примечание

Большинство зарядных устройств, поставляемых с устройствами бытовой электроники, такими как мобильные телефоны и портативные компьютеры, просто обеспечивают постоянный источник напряжения.Требуемый профиль напряжения и тока для зарядки аккумулятора обеспечивается (или должен предоставляться) от электронных схем, либо внутри самого устройства, либо внутри аккумуляторной батареи, а не зарядным устройством. Это обеспечивает гибкость при выборе зарядных устройств, а также служит для защиты устройства от потенциального повреждения из-за использования неподходящих зарядных устройств.

Измерение напряжения

Во время зарядки, для простоты, напряжение аккумулятора обычно измеряется на проводах зарядного устройства.Однако для сильноточных зарядных устройств может наблюдаться значительное падение напряжения на проводах зарядного устройства, что приводит к недооценке истинного напряжения аккумулятора и, как следствие, к недозаряду аккумулятора, если напряжение аккумулятора используется в качестве триггера отключения. Решение состоит в том, чтобы измерить напряжение с помощью отдельной пары проводов, подключенных непосредственно к клеммам аккумулятора. Поскольку вольтметр имеет высокое внутреннее сопротивление, падение напряжения на выводах вольтметра будет минимальным, и показания будут более точными.Этот метод называется соединением Кельвина. См. Также DC Testing.

Типы зарядных устройств

Зарядные устройства

обычно включают некоторую форму регулирования напряжения для управления зарядным напряжением, подаваемым на аккумулятор. Выбор технологии зарядного устройства обычно зависит от цены и качества. Ниже приведены некоторые примеры:

• Регулятор режима переключения (Switcher) — Использует широтно-импульсную модуляцию для управления напряжением.Низкое рассеивание мощности при больших колебаниях входного напряжения и напряжения батареи. Более эффективен, чем линейные регуляторы, но более сложен.
  Требуется большой пассивный выходной фильтр LC (индуктор и конденсатор) для сглаживания импульсной формы волны. Размер компонента зависит от текущей пропускной способности, но может быть уменьшен путем использования более высокой частоты переключения, обычно от 50 кГц до 500 кГц., Поскольку размер требуемых трансформаторов, катушек индуктивности и конденсаторов обратно пропорционален рабочей частоте.
  Коммутация сильных токов вызывает электромагнитные помехи и электрические помехи.
• Регулятор серии (линейный) — Менее сложный, но с большими потерями — требуется радиатор для рассеивания тепла в последовательном транзисторе с понижением напряжения, который компенсирует разницу между напряжением питания и выходным напряжением. Весь ток нагрузки проходит через регулирующий транзистор, который, следовательно, должен быть мощным устройством. Поскольку нет переключения, он обеспечивает чистый постоянный ток и не требует выходного фильтра.По той же причине конструкция не страдает проблемой излучаемых и кондуктивных выбросов и электрических шумов. Это делает его пригодным для использования в беспроводных и радиоприемниках с низким уровнем шума.
  С меньшим количеством компонентов они также меньше.
• Шунтирующий регулятор — Шунтирующие регуляторы широко используются в фотоэлектрических системах, поскольку они относительно дешевы в сборке и просты в конструкции. Зарядный ток регулируется переключателем или транзистором, подключенным параллельно фотоэлектрической панели и аккумуляторной батарее.Перезаряд батареи предотвращается за счет короткого замыкания (шунтирования) выхода PV через транзистор, когда напряжение достигает заданного предела. Если напряжение батареи превышает напряжение питания фотоэлектрических модулей, шунт также защитит фотоэлектрическую панель от повреждения из-за обратного напряжения путем разряда батареи через шунт. Регуляторы серии обычно обладают лучшими характеристиками контроля и заряда.
• Понижающий регулятор Импульсный регулятор, который включает понижающий преобразователь постоянного тока в постоянный.У них высокий КПД и низкие тепловые потери. Они могут работать с высокими выходными токами и генерировать меньше радиопомех, чем обычные импульсные регуляторы. Простая бестрансформаторная конструкция с низким коммутационным напряжением и небольшим выходным фильтром.
• Импульсное зарядное устройство . Использует последовательный транзистор, который также можно переключать. При низком напряжении батареи транзистор остается включенным и проводит ток источника непосредственно к батарее. Когда напряжение батареи приближается к желаемому регулирующему напряжению, последовательный транзистор подает импульс входного тока для поддержания желаемого напряжения.Поскольку он действует как импульсный источник питания в течение части цикла, он рассеивает меньше тепла и поскольку он действует как линейный источник питания в течение части времени, выходные фильтры могут быть меньше. Импульсный режим позволяет аккумулятору стабилизироваться (восстанавливаться) с небольшими приращениями заряда при прогрессивно высоких уровнях заряда во время зарядки. В периоды покоя поляризация клетки снижается. Этот процесс обеспечивает более быструю зарядку, чем это возможно при одной продолжительной зарядке высокого уровня, которая может повредить аккумулятор, так как не позволяет постепенно стабилизировать активные химические вещества во время зарядки.Импульсные зарядные устройства обычно нуждаются в ограничении тока на входе источника по соображениям безопасности, что увеличивает стоимость.
• Зарядное устройство универсальной последовательной шины (USB)

Спецификация USB была разработана группой производителей компьютеров и периферийных устройств, чтобы заменить множество запатентованных стандартов механического и электрического взаимодействия для передачи данных между компьютерами и внешними устройствами. Он включал двухпроводное соединение для передачи данных, линию заземления и линию питания 5 В, обеспечиваемую главным устройством (компьютером), которая была доступна для питания внешних устройств.Неправильное использование порта USB заключалось в том, чтобы обеспечить источник 5 В не только для непосредственного питания периферийных устройств, но и для зарядки любых батарей, установленных в этих внешних устройствах. В этом случае само периферийное устройство должно включать в себя необходимую схему управления зарядом для защиты аккумулятора. Исходный стандарт USB определял скорость передачи данных 1,5 Мбит / с и максимальный ток зарядки 500 мА.

Питание всегда передается от хоста к устройству, но данные могут передаваться в обоих направлениях.По этой причине разъем USB-хоста механически отличается от разъема устройства USB, и поэтому кабели USB имеют разные разъемы на каждом конце. Это предотвращает подключение любого 5-вольтового соединения от внешнего источника USB к главному компьютеру и, таким образом, возможное повреждение главной машины.

Последующие обновления увеличили стандартные скорости передачи данных до 5 Гбит / с, а доступный ток до 900 мА. Однако популярность USB-подключения привела к появлению множества нестандартных вариантов, в частности, к использованию USB-разъема для обеспечения чистого источника питания без соответствующего подключения для передачи данных.В таких случаях порт USB может просто включать в себя регулятор напряжения для подачи 5 Вольт от автомобильной шины питания 12 В или выпрямитель и регулятор для обеспечения 5 В постоянного тока от сети переменного тока 110 или 240 В с выходными токами до 2100 мА. В обоих случаях устройство, принимающее питание, должно обеспечивать необходимый контроль заряда. Источники питания USB с питанием от сети, часто известные как «глупые» зарядные устройства USB, могут быть встроены в корпус сетевых вилок или в отдельные розетки USB в настенных розетках переменного тока.

Подробнее о USB-соединениях см. В разделе, посвященном шинам передачи данных от аккумулятора.

• Индуктивная зарядка

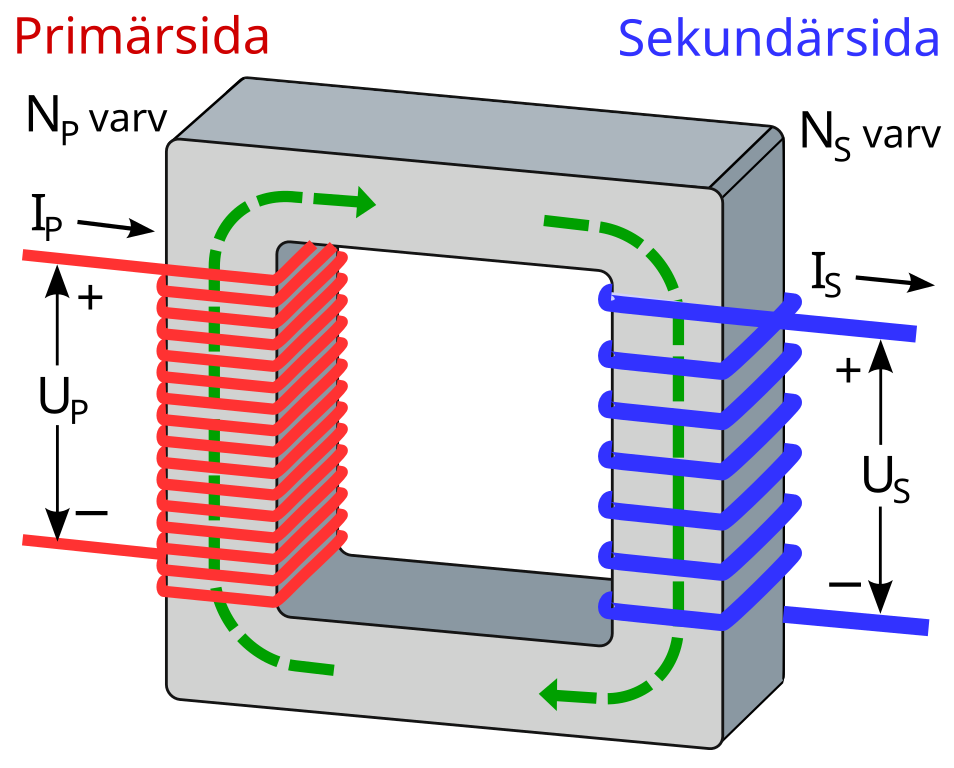

Индуктивная зарядка не относится к процессу зарядки самого аккумулятора. Имеется в виду конструкция зарядного устройства. По сути, входная сторона зарядного устройства, часть, подключенная к сети переменного тока, состоит из трансформатора, который разделен на две части. Первичная обмотка трансформатора размещена в блоке, подключенном к сети переменного тока, а вторичная обмотка трансформатора размещена в том же герметичном блоке, который содержит батарею вместе с остальной частью обычной электроники зарядного устройства.Это позволяет заряжать аккумулятор без физического подключения к сети и без воздействия на какие-либо контакты, которые могут привести к поражению пользователя электрическим током.

Примером малой мощности является электрическая зубная щетка. Зубная щетка и зарядное основание образуют трансформатор, состоящий из двух частей: первичная индукционная катушка находится в основании, а вторичная индукционная катушка и электроника содержатся в зубной щетке.Когда зубная щетка помещается в основание, создается полный трансформатор, и индуцированный ток во вторичной катушке заряжает аккумулятор. Во время использования прибор полностью отключен от электросети, а поскольку батарейный блок находится в герметичном отсеке, зубную щетку можно безопасно погружать в воду.

Техника также используется для зарядки имплантатов медицинских батарей.

Примером высокой мощности является система зарядки, используемая для электромобилей.Принципиально похожа на зубную щетку, но в большем масштабе, это также бесконтактная система. Индукционная катушка в электромобиле принимает ток от индукционной катушки в полу гаража и заряжает автомобиль в течение ночи. Чтобы оптимизировать эффективность системы, воздушный зазор между статической катушкой и съемной катушкой можно уменьшить, опустив приемную катушку во время зарядки, и транспортное средство должно быть точно размещено над зарядным устройством.

Аналогичная система использовалась для электрических автобусов, которые принимают ток от индукционных катушек, встроенных под каждой автобусной остановкой, что позволяет увеличить дальность действия автобуса или, наоборот, для одного и того же маршрута можно указать батареи меньшего размера.Еще одно преимущество этой системы состоит в том, что если заряд аккумулятора постоянно пополняется, глубина разряда может быть минимизирована, что приводит к увеличению срока службы. Как показано в разделе Срок службы батареи, время цикла увеличивается экспоненциально по мере уменьшения глубины разряда.

Более простая и менее дорогая альтернатива этой возможности зарядки состоит в том, что транспортное средство создает токопроводящую связь с электрическими контактами на подвесном портале на каждой автобусной остановке.

Также были сделаны предложения по установке сетки индуктивных зарядных катушек под поверхностью вдоль дорог общего пользования, чтобы позволить транспортным средствам собирать заряд во время движения, однако никаких практических примеров пока не установлено.

• Зарядные станции для электромобилей

Подробнее о специализированных зарядных устройствах высокой мощности, используемых для электромобилей, см. В разделе «Инфраструктура для зарядки электромобилей».

Зарядные устройства Источники питания

При указании зарядного устройства также необходимо указать источник, от которого зарядное устройство получает свою мощность, его доступность, а также его напряжение и диапазон мощности. Следует также учитывать потери эффективности зарядного устройства, особенно для зарядных устройств большой мощности, где величина потерь может быть значительной. Ниже приведены некоторые примеры.

Управляемая зарядка

Простота размещения и управления.

• Сеть переменного тока

Многие портативные зарядные устройства малой мощности для небольших электроприборов, таких как компьютеры и мобильные телефоны, должны работать на международных рынках. Поэтому они имеют автоматическое определение напряжения сети и, в особых случаях, частоты сети с автоматическим переключением на соответствующую входную цепь.

Для приложений с более высокой мощностью могут потребоваться специальные меры. Мощность однофазной сети обычно ограничивается примерно 3 кВт. Трехфазное питание может потребоваться для зарядки аккумуляторов большой емкости (более 20 кВтч), например, используемых в электромобилях, которые могут потребовать скорости зарядки более 3 кВт для достижения разумного времени зарядки.

• Регулируемый источник питания постоянного тока

Может поставляться установками специального назначения, такими как передвижное генерирующее оборудование для индивидуальных приложений.

• Специальные зарядные устройства

Портативные источники, такие как солнечные батареи.

Возможность зарядки

Возможная зарядка — это зарядка аккумулятора при наличии питания или между частичными разрядками, а не ожидание полной разрядки аккумулятора. Он используется с батареями в циклическом режиме и в приложениях, когда энергия доступна только с перерывами.

Он может быть подвержен большим колебаниям в доступности энергии и больших колебаниях уровней мощности. Для защиты аккумулятора от перенапряжения требуется специальная управляющая электроника. Избегая полной разрядки аккумулятора, можно увеличить срок службы.

Доступность влияет на спецификацию аккумулятора, а также на зарядное устройство.

Типичные области применения: —

• Бортовые автомобильные зарядные устройства (Генераторы, рекуперативное торможение)
• Зарядные устройства индукционные (в местах остановки транспортных средств)

Механическая зарядка

Это применимо только к определенному химическому составу клеток.Это не зарядное устройство в обычном понимании этого слова. Механическая зарядка используется в некоторых батареях большой мощности, таких как батареи Flow и воздушно-цинковые батареи. Цинково-воздушные батареи заряжаются путем замены цинковых электродов. Аккумуляторы Flow можно перезарядить, заменив электролит.

Механическая зарядка осуществляется за считанные минуты. Это намного быстрее, чем длительное время зарядки, связанное с традиционной электрохимией с обратимым элементом, которое может занять несколько часов.Поэтому воздушно-цинковые батареи использовались для питания электрических автобусов, чтобы решить проблему чрезмерного времени зарядки.

Производительность зарядного устройства

Тип батареи и область применения, в которой она используется, устанавливают требования к характеристикам, которым должно соответствовать зарядное устройство.

• Чистота выходного напряжения

Зарядное устройство должно обеспечивать чистое регулируемое выходное напряжение с жесткими ограничениями на выбросы, пульсации, шум и радиочастотные помехи (RFI), которые могут вызвать проблемы для аккумулятора или цепей, в которых оно используется.

Для приложений с большой мощностью производительность зарядки может быть ограничена конструкцией зарядного устройства.

• КПД

При зарядке аккумуляторов большой мощности потери энергии в зарядном устройстве могут значительно увеличить время зарядки и эксплуатационные расходы приложения. Типичный КПД зарядного устройства составляет около 90%, отсюда и необходимость в эффективных конструкциях.

• Пусковой ток

При первоначальном включении зарядного устройства на разряженную батарею пусковой ток может быть значительно выше максимального указанного зарядного тока. Следовательно, зарядное устройство должно быть рассчитано на передачу или ограничение этого импульса тока.

• Коэффициент мощности

Это также может быть важным фактором для зарядных устройств большой мощности.
