September 29, 2012 by admin Комментировать »Я вообще не особенно любитель изготавливать блоки питания, если только он сам по себе не является целью всей конструкции. Однако на протяжении уже около 4х лет, в качестве блока питания или даже ЗУ для автомобильного аккумулятора я использую обычный электронный трансформатор для галогенных ламп. Подобный транс можно приобрести в любом магазине электро товаров.
В интернете уже есть кое какие статьи по переделке таких трансов в блок питания, кто то даже усиленно исследует этот девайс Да и в журнале Радио за какой то год есть статья по этой теме. Ну и я решил вставить свои пять копеек
Вообще все просто до нельзя, изготовить более простой и надежный ИБП да и еще купив детали для него в любом хоз магазине я думаю нереально

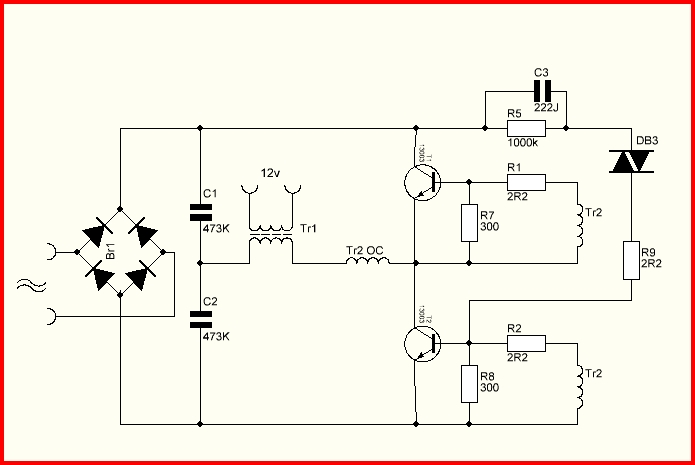

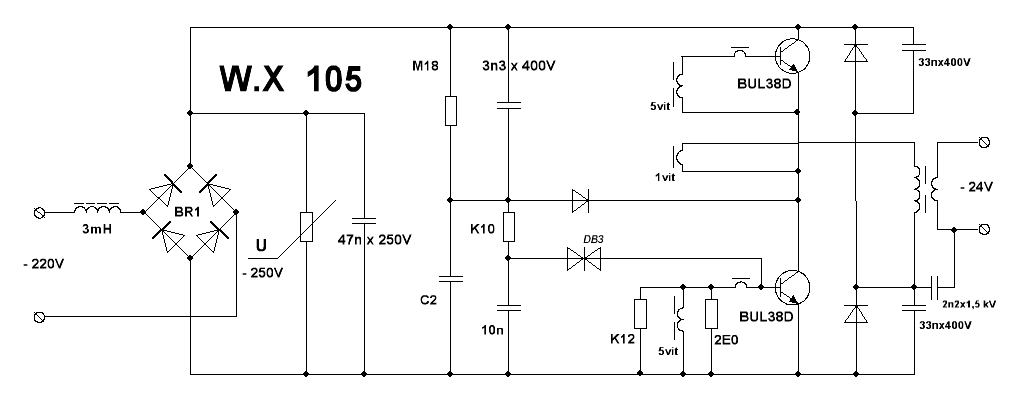

Итак, схема…. Схема это обычный автогенератор, имеющий обратную связь по току.
Опять же при увеличении нагрузки, весь наш трансик успешно превращается в угли. Очевидно, что все это как то не особо подходит для наших целей. Нам бы сделать так, чтобы все работало на холостом ходу, да и еще бы имело защиту от КЗ. Как ни странно, все это можно реализовать модернизировав простенькую схемотехнику электронного трансформатора. Причем сам ответ как это сделать лежит на поверхности.
Всего то нужно заменить ОС (обратную связь) по току, обратной связью по напряжению.
Красным цветом на схеме обозначены необходимые изменения. Сама схема может иметь некоторые вариации… например отсутствовать диод VD1. Токовую обмотку ОС, W3 удаляем и на ее место ставим перемычку.
Величина не критична 10… 100 мкГн. Ну и по высокой стороне устанавливаем электролит C4, это улучшит качество выходного напряжения при нагрузке (не будет пульсаций, до определенного предела конечно). Выковырять подобный маленький электролит можно например из энергосберегающей лампочки. Да и еще забыл, нужно на ноги электролита (паралельно) поставить разрядный резистор 220К, мощностью 1Вт. НА схеме нарисовать забыл (дорисовывать лень ), он способствует ускоренной разрядке электролита, и без него преобразователь после выключения и быстрого повторного включения может не запускаться. Это связано с запускающим диаком DB3.На выход выпрямителя, если требуется, лепим стабилизаторы напряжения… короче кто на что горазд)
Ну и весьма желательно поставить сетевой фильтр L1, C7, C6. Помех от подобных девайсов в сети море, вообще не понятно как китаезы проходят нормы по эл. совместимости. Судя по всему никак… Так что, ставим фильтр.
ПС: на фотке нет сетевого фильтра, на момент написания статьи он где то ехал по бескрайним просторам нашей страны в виде посылки….
.Каталог радиолюбительских схем. ИБП из электронного трансформатора
Каталог радиолюбительских схем. ИБП из электронного трансформатораИБП из электронного трансформатора
Я вообще не особенно любитель изготавливать блоки питания, если только он сам по себе не является целью всей конструкции. Однако на протяжении уже около 4х лет, в качестве блока питания или даже ЗУ для автомобильного аккумулятора я использую обычный электронный трансформатор для галогенныхламп. Подобный транс можно приобрести в любом магазине электротоваров.
На фото источник питания для преобразователя частоты на основе электронноготрансформатора.
В интернете уже есть кое какие статьи по переделке таких трансов в блок питания, кто-то даже усиленно исследует этот девайс. Да и в журнале Радио за какой-то год есть статья по этой теме. Ну и я решил вставить свои пять копеек.
Вообще все просто до нельзя, изготовить более простой и надежный ИБП да и еще купив детали для него в любом хоз. магазине я думаю нереально.
Итак, схема…. Схема это обычный автогенератор, имеющий обратную связь по току. Т.е. если нагрузки на выходе нет то и по сути весь электронный трансформатор не работает. Причем нагрузка должна быть довольно приличной. Бывали такие случаи, когда меня просили подобный девайс поремонтировать, мол не работает. При этом подключали к нему лампочку 0,25 Вт и делали вывод – устройство не фурычит, на///, короче обманули в магазине.
Опять же при увеличении нагрузки, весь наш трансик успешно превращается в угли. Очевидно, что все это как то не особо подходит для наших целей. Нам бы сделать так, чтобы все работало на холостом ходу, да и еще бы имело защиту от КЗ. Как ни странно, все это можно реализовать модернизировав простенькую схемотехнику электронного трансформатора. Причем сам ответ как это сделать лежит на поверхности.
Всего то нужно заменить ОС (обратную связь) по току, обратной связью по напряжению.
Красным цветом на схеме обозначены необходимые изменения. Сама схема может иметь некоторые вариации… например отсутствовать диод VD1. Токовую обмотку ОС, W3 удаляем и на ее место ставим перемычку. Наматываем на основном трансформаторе TV1 обмотку обратной связи Woc1 – 1 – виток, Woc2 – 2-3 витка натрансформатореобратной связи Toc (маленькое колечко, кто не в курсе ). Следует соблюдать начало с концом обмоток, ну если не правильно то просто нет генерации. Резистором R4 регулируется глубина ОС, которая в свою очередь влияет на ток при которым происходит срыв генерации автогенератора, откуда мы собственно и получаем защиту от КЗ. При увеличении резистора R4, соответственно, при меньшем выходном токе будет происходить срыв генерации. Вместо резистора R4 можно поставить пленочный конденсатор, это даже более предпочтительно, если кого-то раздражает нагрев R4.
Вторичку можно намотать со средней точкой, или же обычную. Тогда потребуются 4 диода в выпрямителе. Диоды разумеется с барьером Шотки. Сколько мотать,ориентируемся по вторичке которая была. Я ее как правило полностью удаляю. Дроссель L не обязателен, но весьма желателен. Величина не критична 10… 100 мкГн. Ну и по высокой стороне устанавливаем электролит C4, это улучшит качество выходного напряжения при нагрузке (не будет пульсаций, до определенного предела конечно). Выковырять подобный маленький электролит можно например из энергосберегающей лампочки. Да и еще забыл, нужно на ноги электролита (паралельно) поставить разрядный резистор 220К, мощностью 1Вт. НА схеме нарисовать забыл (дорисовывать лень), он способствует ускоренной разрядке электролита, и без него преобразователь после выключения и быстрого повторного включения может не запускаться. Это связано с запускающим диаком DB3.
На выход выпрямителя, если требуется, лепим стабилизаторы напряжения… короче кто на что горазд)
Ну и весьма желательно поставить сетевой фильтр L1, C7, C6.
daomsk
День добрый!
У меня трансформатор TASHIBRA ET-60W? его схема немного отличается от Вашей. Я хотел спросить, какие переделки нужно в нем сделать, чтобы сделать источник питания для дрели на 18В, с защитой от КЗ и ХХ.
То есть, использовать Ваши доработки, или надо будет что-то еще?
RezonanS
Какая мощность дрели? Если это минидрель с небольшим током потребления примерно до 5А, то все что описано в статье будет работать.
Установите дроссель по постояннке, в статье он указан (L). Готовый можно выпаять например из компьютерного блока питания. Такие круглые кольца с намотанным проводом. Его можно использовать без переделки. В остальном ничего нового не скажу… отстроите защиту от КЗ и вперед.
Помните что при срыве генерации генератор все же пытается работать на какой то квазичастоте, поэтому КЗ долго не держите, т.
к. транзисторы в этом режиме имеют свойство нагреваться и могут выйти из строя.
Если дрель мощная, или это шуруповерт то тут тема намного сложнее. Токи там доволно велики до 30А, есть ряд проблем с получением большой мощности от автогенератора и защитой от КЗ, если нет опыта пока лучше не браться… Возможно, в будущем напишу статейку по теме шуруповерта…
daomsk
Дрель 18В 2А.
Возник вопрос – как Вы рекомендуете, решил поставить вместо R4 пленочный конденсатор. Но как, практически, подобрать его(или сопротивления R4) величину, в процессе работы, при отсутствии осциллографа?
RezonanS
Осциллограф тут не нужен. Величина R4, подбирается опытным путем, под конкретный максимальный ток. Например: Для вашего примера можно взять максимальный ток около 5А, собираете полностью схему, включая дроссель и электролит по выходу.
К выводам (+), (-) подключите нагрузку, например ламочку 24В, 21W, короче говоря не большой мощности.
Резистор R4 возьмите к примеру 5 Ом, если при этом преобразователь не запускается, уменьшите R4, например до 3 Ом. Короче, добейтесь работы преобразователя подбирая R4. Если преобразователь все равно не запускается и не слышно никаких звуков при включении его в сеть, то измените направление витков в обмотке обратной связи, на силовом трансформаторе.
К выводам (+), (-) подключите нагрузку (резистор) 4 Ом последовательно с амперметром. Добейтесь работы преобразователя (если он не работает и слышен шипящий звук) подбирая R4.
Измерьте ток и напряжение на нагрузке. Если необходимо измените сопротивление нагрузочного резистора. Изменяя резистор R4, добейтесь того чтобы при токе около 5А в нагрузке, происходил срыв генерации.
Допустим вы, после всех действий получили R4 = 4 Ом. Для того чтобы его заменить конденсатором можно грубо прикинуть его емкость по формуле
С = 1/(Xc*2*pi*f)
где: Xc – емкостное сопротивление, в данном случае оно равно R4 = 4 Ом
pi – число пи = 3.
141
f – частота работы автогенератора, грубо можно взять 80 Кгц
откуда:
С = 1/(4 * 2 * 3.141 * 80000) = 0,49 мкф
Используйте ближайший стандартный номинал, например 0.47 мкф, после чего проверьте при каком токе срабатывает защита от КЗ. Если необходимо измените номинал конденсатора.
Это грубая прикидка емкости, дело в том что от сопротивления R4 меняется и частота автогенератора, и мы ее точно не знаем, если только измерять ее осциллографом, и потом скорректировать расчет конденсатора.
Но как правило, точно частоту знать не требуется… ориентировочно получите емкость, а дальше подбираете её, в соответствии с требуемыми характеристиками в плоть до 2 мкф (пленочный)
Однако, помните, что сильно увлекаться увеличением конденсатора не следует… т.к. увеличивается ток по обмотке обратной связи, который может достигать нескольких ампер. Это по сути короткозамкнутый виток, откуда получаем снижение КПД, и нагрев силовых транзисторов преобразователя, в плоть до выхода их из строя.
daomsk
Спасибо за советы! Как Вы думаете, есть смысл поставить перед мостом не резистор/предохранитель, а термистор (есть у меня JNR на 5-10 ом)? Из-за С4 там же будет большой бросок тока?!
Да, и надо ли перед дросселем, после диодов, ставить элетролит?
RezonanS
При такой емкости электролита, бросок тока будет не существенен. Можете поставить, по желанию короче.
После диодов не надо ничего ставить, электролит ставится после дросселя!!
Источник материала
Электронный трансформатор схема taschibra. Китайский электронный трансформатор TASCHIBRA TRA25. Расчет мощности трансформатора для ламп и схема подключения

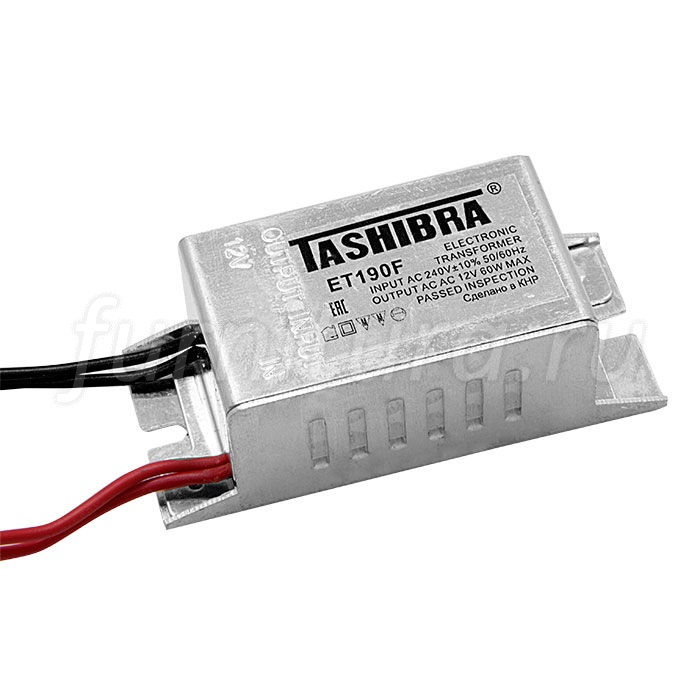

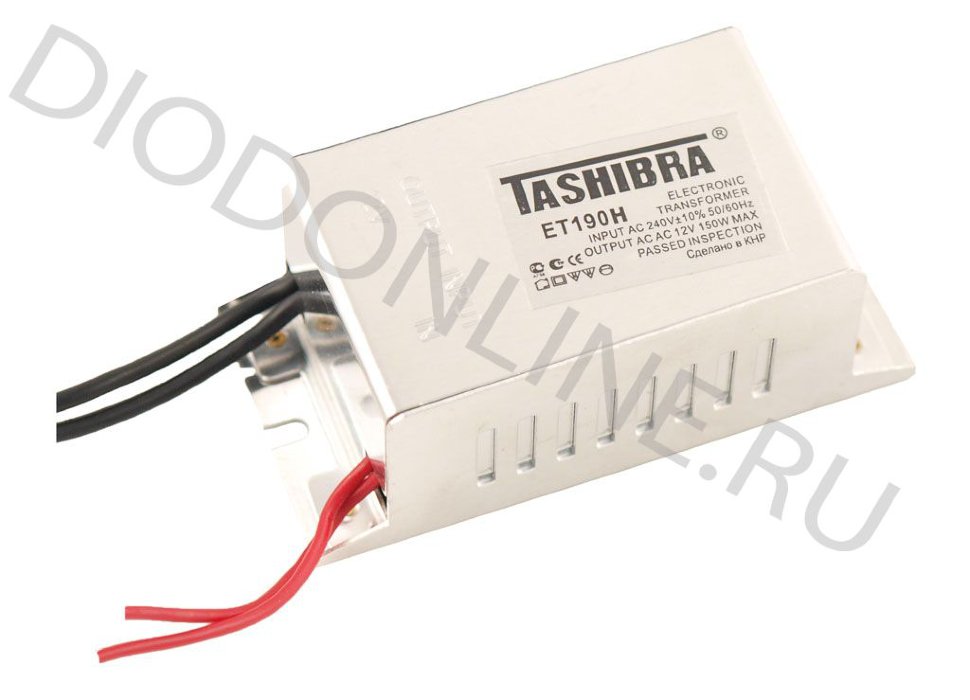

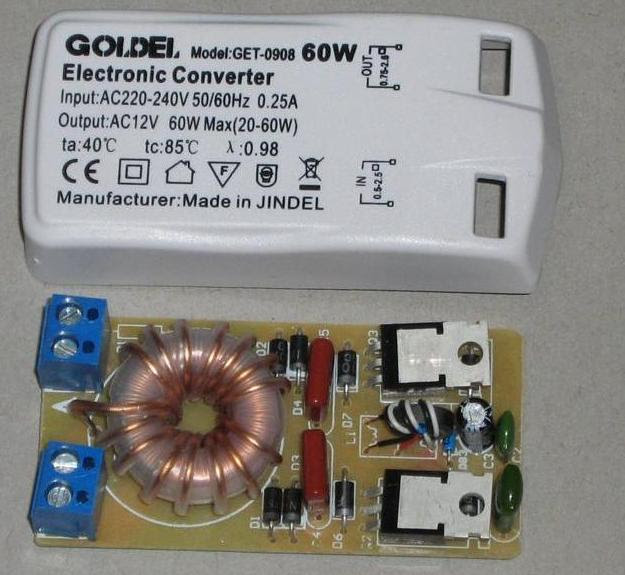

Внешне электронный трансформатор
представляет собой небольшой металлический, как правило, алюминиевый
корпус, половинки которого скреплены всего двумя заклепками.
Впрочем,
некоторые фирмы выпускают подобные устройства и в пластиковых корпусах.
Чтобы посмотреть, что же там внутри, эти заклепки можно просто высверлить. Такую же операцию предстоит проделать, если намечается переделка или ремонт самого устройства. Хотя при его низкой цене куда проще пойти и купить другое, чем ремонтировать старое. И все же нашлось немало энтузиастов, которые не только сумели разобраться в устройстве прибора, но и разработать на его основе несколько импульсных блоков питания.
Принципиальная схема к устройству не прилагается, как и ко всем нынешним электронным устройствам. Но схема достаточно проста, содержит малое количество деталей и поэтому принципиальную схему электронного трансформатора можно срисовать с печатной платы.
На рисунке 1 показана
снятая подобным образом схема трансформатора фирмы Taschibra. Очень
похожую схему имеют преобразователи, выпускаемые фирмой Feron. Отличие
лишь в конструкции печатных плат и типах используемых деталей, в
основном трансформаторов: в преобразователях Feron выходной
трансформатор выполнен на кольце, в то время как в преобразователях
Taschibra на Ш-образном сердечнике.
В обоих случаях сердечники выполнены из феррита. Следует сразу отметить, что кольцеобразные трансформаторы при различных доработках прибора лучше поддаются перемотке, чем Ш – образные. Поэтому, если электронный трансформатор приобретается для опытов и переделок, лучше купить прибор фирмы Feron.
При использовании электронного трансформатора лишь для питания галогенных ламп название фирмы – изготовителя значения не имеет. Единственное, на что следует обратить внимание, это на мощность: электронные трансформаторы выпускаются мощностью 60 — 250 Вт.
Рисунок 1. Схема электронного трансформатора фирмы Taschibra
Краткое описание схемы электронного трансформатора, ее достоинства и недостатки
Как видно из рисунка, устройство представляет собой двухтактный автогенератор, выполненный по полумостовой схеме. Два плеча моста выполнены на транзисторах Q1 и Q2, а два других плеча содержат конденсаторы C1 и C2, поэтому такой мост называется полумостом.
В одну из его диагоналей
подается сетевое напряжение, выпрямленное диодным мостом, а в другую
включена нагрузка.
В данном случае это первичная обмотка выходного
трансформатора. По очень похожей схеме выполнены электронные балласты
для энергосберегающих ламп, но в них вместо трансформатора включен
дроссель, конденсаторы и нити накала люминесцентных ламп.
Для управления работой транзисторов в их базовые цепи включены обмотки I и II трансформатора обратной связи Т1. Обмотка III это обратная связь по току, через нее подключена первичная обмотка выходного трансформатора.
Управляющий трансформатор Т1 намотан на ферритовом кольце с внешним диаметром 8 мм. Базовые обмотки I и II содержат по 3..4 витка, а обмотка обратной связи III – всего один виток. Все три обмотки выполнены проводами в разноцветной пластиковой изоляции, что немаловажно при экспериментах с устройством.
На элементах R2, R3, C4,
D5, D6 собрана цепь запуска автогенератора в момент включения всего
устройства в сеть. Выпрямленное входным диодным мостом напряжение сети
через резистор R2 заряжает конденсатор C4. Когда напряжение на нем
превысит порог срабатывания динистора D6, последний открывается и на
базе транзистора Q2 формируется импульс тока, который запускает
преобразователь.
Дальнейшая работа осуществляется без участия цепи запуска. Следует заметить, что динистор D6 двухсторонний, может работать в цепях переменного тока, в случае постоянного тока полярность включения значения не имеет. В интернете его также называют «диак».
Сетевой выпрямитель выполнен на четырех диодах типа 1N4007, резистор R1 с сопротивлением 1Ом и мощностью 0, 125Вт используется в качестве предохранителя.
Схема преобразователя в том виде, как она есть, достаточно проста и не содержит никаких «излишеств». После выпрямительного моста не предусмотрено даже просто конденсатора для сглаживания пульсаций выпрямленного сетевого напряжения.
Выходное напряжение
прямо с выходной обмотки трансформатора также безо всяких фильтров
подается прямо на нагрузку. Отсутствуют цепи стабилизации выходного
напряжения и защиты, поэтому при коротком замыкании в цепи нагрузки
сгорают сразу несколько элементов, как правило, это транзисторы Q1, Q2,
резисторы R4, R5, R1. Ну, может и не все сразу, но хотя бы один
транзистор точно.
И несмотря на такое, казалось бы, несовершенство схема себя вполне оправдывает при использовании его в штатном режиме, т.е. для питания галогенных ламп. Простота схемы обуславливает ее дешевизну и широкую распространенность устройства в целом.
Исследование работы электронных трансформаторов
Если к электронному трансформатору подключить нагрузку, например, галогенную лампу 12В х 50Вт, а к этой нагрузке подключить осциллограф, то на его экране можно будет увидеть картинку, показанную на рисунке 2.
Рисунок 2. Осциллограмма выходного напряжения электронного трансформатора Taschibra 12Vх50W
Выходное напряжение
представляет собой высокочастотные колебания частотой 40КГц,
модулированные на 100% частотой 100ГЦ, полученной после выпрямления
сетевого напряжения частотой 50ГЦ, что вполне подходит для питания
галогенных ламп. В точности такая же картинка будет получена для
преобразователей другой мощности или другой фирмы, ведь схемы
практически не отличаются друг от друга.
Если к выходу выпрямительного моста подключить электролитический конденсатор C4 47uFх400V, как показано пунктирной линией на рисунке 4, то напряжение на нагрузке примет вид, показанный на рисунке 4.
Рисунок 3. Подключение конденсатора к выходу выпрямительного моста
Рисунок 4. Напряжение на выходе преобразователя после подключения конденсатора C5
Однако, не следует забывать о том, что ток зарядки дополнительно подключенного конденсатора C4 приведет к перегоранию, причем достаточно шумному, резистора R1, который используется в качестве предохранителя. Поэтому этот резистор следует заменить более мощным резистором с номиналами 22Омх2Вт, назначение которого просто ограничить ток зарядки конденсатора С4. В качестве же предохранителя следует использовать обычный плавкий предохранитель на 0,5А.
Нетрудно заметить, что
модуляция с частотой 100Гц прекратилась, остались лишь высокочастотные
колебания с частотой около 40КГц. Даже если при этом исследовании и нет
возможности воспользоваться осциллографом, то этот неоспоримый факт
можно заметить по некоторому увеличению яркости лампочки.
Это говорит о том, что
электронный трансформатор вполне пригоден для создания несложных
импульсных блоков питания. Тут возможно несколько вариантов:
использование преобразователя без разборки, только за счет добавления
наружных элементов и с небольшими изменениями схемы, совсем небольшими,
но придающими преобразователю совсем иные свойства. Но об этом более
подробно мы поговорим в следующей статье.
Как сделать блок питания из электронного трансформатора?
После всего сказанного в предыдущей статье (смотрите Как устроен электронный трансформатор?), кажется, что сделать импульсный блок питания из электронного трансформатора достаточно просто: поставить на выход выпрямительный мост, сглаживающий конденсатор, при необходимости стабилизатор напряжения и подключить нагрузку. Однако это не совсем так.
Дело в том, что преобразователь не
запускается без нагрузки или нагрузка не достаточна: если к выходу
выпрямителя подключить светодиод, разумеется, с ограничительным
резистором, то удастся увидеть, лишь только одну вспышку светодиода при
включении.
Чтобы увидеть еще одну вспышку, потребуется выключить и включить преобразователь в сеть. Чтобы вспышка превратилась в постоянное свечение надо подключить к выпрямителю дополнительную нагрузку, которая будет просто отбирать полезную мощность, превращая ее в тепло. Поэтому такая схема применяется в том случае, когда нагрузка постоянна, например, двигатель постоянного тока или электромагнит, управление которыми будет возможно только по первичной цепи.
Если для нагрузки необходимо напряжение более, чем 12В, которое выдают электронные трансформаторы потребуется перемотка выходного трансформатора, хотя есть и менее трудоемкий вариант.
Вариант изготовления импульсного блока питания без разборки электронного трансформатора
Схема такого блока питания показана на рисунке 1.
Рисунок 1. Двухполярный блок питания для усилителя
Блок питания изготовлен на основе
электронного трансформатора мощностью 105Вт. Для изготовления такого
блока питания понадобится изготовить несколько дополнительных элементов:
сетевой фильтр, согласующий трансформатор Т1, выходной дроссель L2,
выпрямительный мост VD1-VD4.
Блок питания в течение нескольких лет эксплуатируется с УНЧ мощностью 2х20Вт без нареканий. При номинальном напряжении сети 220В и токе нагрузки 0,1А выходное напряжение блока 2х25В, а при увеличении тока до 2А напряжение падает до 2х20В, что вполне достаточно для нормальной работы усилителя.
Согласующий трансформатор Т1 выполнен на кольце К30х18х7 из феррита марки М2000НМ. Первичная обмотка содержит 10 витков провода ПЭВ-2 диаметром 0,8мм, сложенного вдвое и свитого жгутом. Вторичная обмотка содержит 2х22 витка со средней точкой, тем же проводом, также сложенным вдвое. Чтобы обмотка получилась симметричной, мотать следует сразу в два провода – жгута. После обмотки для получения средней точки соединить начало одной обмотки с концом другой.
Также самостоятельно придется изготовить дроссель L2 для его изготовления понадобится такое же ферритовое кольцо, как и для трансформатора Т1. Обе обмотки намотаны проводом ПЭВ-2 диаметром 0,8мм и содержат по 10 витков.
Выпрямительный мост собран на диодах
КД213, можно применить также КД2997 или импортные, важно лишь, чтобы
диоды были рассчитаны на рабочую частоту не менее 100КГц.
Если вместо
них поставить, например, КД242, то они будут только греться, а
требуемого напряжения получить от них не удастся. Диоды следует
установить на радиатор площадью не менее 60 — 70см2, используя при этом
изолирующие слюдяные прокладки.
Электролитические конденсаторы C4, C5 составлены из трех параллельно соединенных конденсаторов емкостью по 2200 микрофарад каждый. Обычно так делается во всех импульсных источниках питания для того, чтобы снизить общую индуктивность электролитических конденсаторов. Кроме этого полезно также параллельно им установить керамические конденсаторы емкостью 0.33 — 0,5мкФ, которые будут сглаживать высокочастотные колебания.
На входе блока питания полезно установить входной сетевой фильтр, хотя будет работать и без него. В качестве дросселя входного фильтра использован готовый дроссель ДФ50ГЦ, применявшийся в телевизорах 3УСЦТ.
Все узлы блока монтируют на плате из
изоляционного материала навесным монтажом, используя для этого выводы
деталей.
Всю конструкцию следует поместить в экранирующий корпус из
латуни или жести, предусмотрев в нем отверстия для охлаждения.
Правильно собранный источник питания в наладке не нуждается, начинает работать сразу. Хотя, прежде чем ставить блок в готовую конструкцию следует его проверить. Для этого на выход блока подключается нагрузка – резисторы сопротивлением 240Ом, мощностью не менее 5Вт. Включать блок без нагрузки не рекомендуется.
Еще один способ доработки электронного трансформатора
Случаются ситуации, что хочется применить подобный импульсный блок питания, но нагрузка оказывается очень «вредной». Потребление тока либо очень мало, либо меняется в широких пределах, и блок питания не запускается.
Подобная ситуация возникла, когда попытались в светильник или люстру со встроенными электронными трансформаторами, вместо галогенных ламп поставить светодиодные. Люстра просто отказалась с ними работать. Что же делать в таком случае, как заставить все это работать?
Чтобы разобраться с этим вопросом
давайте, посмотрим на рисунок 2, на котором показана упрощенная схема
электронного трансформатора.
Рисунок 2. Упрощенная схема электронного трансформатора
Обратим внимание на обмотку управляющего трансформатора Т1, подчеркнутую красной полосой. Эта обмотка обеспечивает обратную связь по току: если тока через нагрузку нет, или он просто мал, то трансформатор просто не заводится. Некоторые граждане, купившие это устройство, подключают к нему лампочку мощностью 2,5Вт, а потом несут обратно в магазин, мол, не работает.
И все же достаточно простым способом можно не только заставить работать устройство практически без нагрузки, да еще и сделать в нем защиту от короткого замыкания. Способ подобной доработки показан на рисунке 3.
Рисунок 3. Доработка электронного трансформатора. Упрощенная схема.
Для того, чтобы электронный
трансформатор мог работать без нагрузки или с минимальной нагрузкой
следует обратную связь по току заменить обратной связью по напряжению.
Для этого следует убрать обмотку обратной связи по току (подчеркнутую
красным на рисунке 2), а вместо нее запаять в плату проволочную
перемычку, естественно, помимо ферритового кольца.
Далее на управляющий трансформатор Тр1, это тот, который на маленьком кольце, наматывается обмотка из 2 — 3 витков. А на выходной трансформатор один виток, и далее получившиеся дополнительные обмотки соединяется, как указано на схеме. Если преобразователь не заведется, то надо поменять фазировку одной из обмоток.
Резистор в цепи обратной связи подбирается в пределах 3 — 10Ом, мощностью не менее 1Вт. Он определяет глубину обратной связи, которая определяет ток, при котором произойдет срыв генерации. Собственно это и есть ток срабатывания защиты от КЗ. Чем больше сопротивление этого резистора, тем при меньшем токе нагрузки будет происходить срыв генерации, т.е. срабатывание защиты от КЗ.
Из всех приведенных доработок, эта, пожалуй, самая лучшая. Но это не помешает дополнить ее еще одним трансформатором как в схеме по рисунку 1.
Эксперименты с электронным трансформатором Taschibra (Ташибра, Tashibra)
Думаю, что достоинства этого трансформатора оценили уже многие из тех, кто когда-либо занимался проблемами питания различных электронных конструкций.
А достоинств у этого электронного трансформатора — не мало. Малый вес и габариты (как и у всех аналогичных схем), простота переделки под собственные нужды, наличие экранирующего корпуса, невысокая стоимость и относительная надежность (по крайней мере, если не допускать экстремальных режимов и КЗ, изделие, выполненное по аналогичной схеме, способно проработать долгие годы). Диапазон применения блоков питания на базе «Tasсhibra» может быть весьма широким, сопоставимым с применением обычных трансформаторов.Применение оправдано в случаях дефицита времени, средств, отсутсвия необходимости стабилизации.Ну, что, — поэксперемтируем? Сразу оговорюсь, что целью экспериментов являлась проверка цепи запуска «Tasсhibra» при различных нагрузках, частотах и применении различных трансформаторов. Так же хотелось подобрать оптимальные номиналы компонентов цепи ПОС и проверить температурные режимы компонентов схемы при работе на различные нагрузки с учетом использования корпуса «Tasсhibra» в качестве радиатора.
Схема ЭТ Taschibra (Ташибра, Tashibra)
Несмотря на большое количество опубликованных схем электронного трансформатора, не поленюсь еще раз выложить ее на обозрение. Смотрим рис1, иллюстрирующий начинку «Tashibra».Схема справедлива для ЭТ «Tashibra» 60-150Вт. Издевательство же производилось на ЭТ 150Вт. Предполагается, однако, что ввиду идентичности схем, результаты экспериментов с легкостью можно проецировать на экземпляры как с меньшей, так и с большей мощностью.
И еще раз напомню, чего же не хватает «Tashibra» для полноценного блока питания.1. Отсутствие входного сглаживающего фильтра (он же — противопомеховый, предотвращающий попадание продуктов преобразования в сеть),2. Токовая ПОС, допускающая возбуждение преобразователя и его нормальную работу лишь при наличии определенного тока нагрузки,3. Отсутствие выходного выпрямителя,4. Отсутствие элементов выходного фильтра.
Попробуем исправить все перечисленные недостатки «Tasсhibra» и попытаемся добиться его приемлемой работы с желаемыми выходными характеристиками.
Для начала даже не будем вскрывать корпус электронного трансформатора, а просто добавим недостающие элементы…
1. Входной фильтр: конденсаторы С`1, C`2 с симметричным двухобмоточным дросселем (трансформатором) T`12. диодный мост VDS`1 со сглаживающим конденсатором C`3 и резистором R`1 для защиты моста от зарядного тока конденсатора.
Сглаживающий конденсатор обычно выбирается из расчета 1,0 — 1,5мкФ на ватт мощности, а параллельно конденсатору следует подключить разрядный резистор сопротивлением 300-500кОм для безопасности (прикосновение к выводам заряженного относительно высоким напряжением конденсатора — не очень приятно).Резистор R`1 можно заменить термистором 5-15Ом/1-5А. Такая замена в меньшей степени снизит КПД трансформатора.
На выходе ЭТ, как показано в схеме на рис3, подсоединим цепь из диода VD`1, конденсаторов C`4-C`5 и дросселя L1, включенного между ними, — для получения фильтрованного постоянного напряжения на выходе «пациента». При этом, на полистироловый конденсатор, размещенный непосредственно за диодом, приходится основная доля поглощения продуктов преобразования после выпрямления.
Предполагается, что электролитический конденсатор, «спрятанный» за индуктивностью дросселя, будет выполнять лишь свои прямые функции, предотвращая «провал» напряжения при пиковой мощности подключенного к ЭТ устройства. Но и параллельно ему рекомендуется установить неэлектролитический конденсатор.
После добавления входной цепи в работе электронного трансформатора произошли изменения: амплитуда выходных импульсов (до диода VD`1) несколько возросла за счет повышения напряжения на входе устройства за счет добавления C`3 и модуляция частотой 50Гц уже практически отсутствует. Это — при расчетной для ЭТ нагрузке.Однако этого недостаточно. «Tashibra» не желает запускаться без существенного тока нагрузки.
Установка на выходе преобразователя нагрузочных резисторов для возникновения какого-либо минимального значения тока, способного запустить преобразователь, лишь снижает общий КПД устройства. Запуск при токе нагрузки около 100мА производится на очень низкой частоте, которую достаточно сложно будет отфильтровать, если блок питания предполагается для совместного применения с УМЗЧ и другим аудио-оборудованием с небольшим током потребления в режиме отсутствия сигнала, например.
Амплитуда импульсов при этом также — меньше, чем при полной нагрузке.
Изменение частоты в режимах различной мощности — довольно сильное: от пары до нескольких десятков килогерц. Это обстоятельство накладывает существенные ограничения на использование «Tashibra» в таком (пока еще) виде при работе со многими устройствами.
Но — продолжим. Встречались предложения подключения дополнительного трансформатора к выходу ЭТ, как это показано, например, на рис2.
Предполагалось, что первичная обмотка дополнительного трансформатора способна создать ток, достаточный для нормальной работы базовой схемы ЭТ. Предложение, однако, заманчиво лишь тем, что не разбирая ЭТ, с помощью дополнительного трансформатора можно создать набор необходимых (по своему вкусу) напряжений. На самом деле тока холостого хода дополнительного трансформатора недостаточно для запуска ЭТ. Попытки увеличения тока (вроде лампочки на 6,3ВХ0,3А, подключенной к дополнительной обмотке), способного обеспечить НОРМАЛЬНУЮ работу ЭТ, приводили лишь к запуску преобразователя и зажиганию лампочки.
Но, быть может, кого-то заинтересует и этот результат, т.к. подключение дополнительного трансформатора справедливо и во многих других случаях для решения множества задач. Так, например, дополнительный трансформатор можно использовать совместно со старым (но рабочим) компьютерным БП, способного обеспечить значительную мощность на выходе, но имеющего ограниченный (зато — стабилизированный) набор напряжений.
Можно было бы и далее продолжать искать истину в шаманстве вокруг «Tashibra», однако, я счел для себя эту тему исчерпанной, т.к. для достижения необходимого результата (устойчивый запуск и выход на рабочий режим при отсутствии нагрузки, а, значит, и — высокий КПД; небольшое изменение частоты при работе БП от минимальной до максимальной мощности и устойчивый запуск при максимальной нагрузке) гораздо эффективней — влезть внутрь «Tashibra» и произвести все необходимые изменения в схеме самого ЭТ таким образом, как это показано на рис 4. Тем более, чт ос полсотни подобных схем мною было собрано еще во времена эры компьютеров «Спектрум» (именно для этих компьютеров).
Различный УМЗЧ, запитанные аналогичными БП, где-то работают и сейчас. БП, выполненные по этой схеме, проявили себя с наилучшей стороны, работая, будучи собранными из самых различных комплектующих и в различных вариантах.
Переделываем? Конечно!
Тем более, что это совсем не сложно.Выпаиваем трансформатор. Разогреваем его для удобства разборки, чтобы перемотать вторичную обмотку для получения желаемых выходных параметров так, как показано на этом фото или с помощью любых других технологий.
В данном случае трансформатор выпаян лишь для того, чтобы поинтересоваться его моточными данными (кстати: Ш-образный магнитопровод с круглым керном, стандартных для компьютерных БП габаритов с 90 витками первичной обмотки, намотанными в 3 слоя проводом диаметром 0,65мм и 7-ю витками вторичной обмотки с впятеро сложенным проводом диаметром приблизительно 1,1мм; все это без малейшей межслойной и межобмоточной изоляции — только лак) и освободить место для другого трансформатора.
Для экспериментов мне было проще использовать кольцевые магнитопроводы.
Занимают меньше места на плате, что дает (при необходимости) возможность использования дополнительных компонентов в объеме корпуса. В данном случае использовалась пара ферритовых колец с внешним, внутренним диаметрами и высотой, соответственно 32Х20Х6мм, сложенных вдвое (без склеивания) — Н2000-НМ1. 90 витков первички (диаметр провода — 0,65мм) и 2Х12 (1,2мм) витков вторички с необходимой межобмоточной изоляцией.
Обмотка связи содержит 1 виток монтажного провода диаметром 0,35мм. Все обмотки наматываются в порядке, соответствующем нумерации обмоток. Изоляция самого магнитопровода — обязательна. В данном случае магнитопровод обмотан двумя слоями изоленты, надежно, кстати, фиксируя сложенные кольца.
Перед установкой трансформатора на плату ЭТ, выпаиваем токовую обмотку коммутирующего трансформатора и используем ее в качестве перемычки, запаяв туда же, но уже не пропуская через окно кольца трансформатора.
Устанавливаем намотанный трансформатор Tr2 на плату, запаяв выводы в соответствии со схемой на рис 4.
и пропускаем провод обмотки III в окно кольца коммутирующего трансформатора. Используя жесткость провода, образуем подобие геометрически замкнутой окружности и виток обратной связи готов. В разрыв монтажного провода, образующего обмотки III обоих (коммутирующего и силового) трансформаторов, припаиваем достаточно мощный резистор (>1Вт) сопротивлением 3-10 Ом.
На схеме в рис 4 штатные диоды ЭТ не используются. Их следует удалить, как, впрочем, и резистор R1 в целях повышения КПД блока в целом. Но можно и пренебречь несколькими процентами КПД и оставить перечисленные детали на плате. По крайней мере, в момент проведения экспериментов с ЭТ, эти детали оставались на плате. Резисторы, установленные базовых цепях транзисторов следует оставить — они выполняют функции ограничения тока базы при запуске преобразователя, облегчая его работу на емкостную нагрузку.
Транзисторы непременно следует установить на радиаторы через изолирующие теплопроводящие прокладки (повзаимствованные, например, у неисправного компьютерного БП), предотвратив, тем самым их случайный мгновенный разогрев и обеспечив некоторую собственную безопасность в случае прикосновения к радиатору во время работы устройства.
Кстати, электрокартон, используемый в ЭТ для изоляции транзисторов и платы от корпуса, не является теплопроводным. Поэтому при «упаковке» готовой схемы БП в штатный корпус, между транзисторами и корпусом следует установить именно такие прокладки. Лишь в этом случае будет обеспечен хоть какой-то теплоотвод. При использовании преобразователя с мощностями свыше 100Вт на корпус устройства необходимо установить дополнительный радиатор. Но это, так, — на будущее.
А пока, закончив монтаж схемы, выполним еще один пункт безопасности, включив его вход последовательно через лампу накаливания мощностью 150-200 Вт. Лампа, в случае нештатной ситуации (КЗ, например) ограничит ток через конструкцию до безопасной величины и в худшем случае создаст дополнительное освещение рабочего пространства.
В лучшем случае, при некотрой наблюдательности лампой можно пользоваться, как индикатором, например, — сквозного тока. Так, слабое (или несколько более интенсивное) свечение нити лампы при ненагруженном или слабо нагруженном преобразователе, будет свидетельствовать о наличии сквозного тока.
Подтверждением может послужить температура ключевых элементов — разогрев в режиме сквозного тока будет довольно быстрым. При работе исправного преобразователя видимое на фоне дневного света свечение нити 200-ваттной лампы проявится лишь на пороге 20-35 Вт.
Первый запуск
Итак, все готово для первого пуска переделанной схемы «Tashibra». Включаем для начала — без нагрузки, но не забываем о предварительно подключенном вольтметре на выход преобразователя и осциллографе. При правильно сфазированных обмотках обратной связи, преобразователь должен запуститься без проблем.Если запуска не произошло, то провод, пропущенный в окно коммутирующего трансформатора (отпаяв его предварительно от резистора R5), пропускаем с другой стороны, придав ему, опять же, вид законченного витка. Подпаиваем провод к R5. Вновь подаем питание на преобразователь. Не помогло? Ищите ошибки в монтаже: КЗ, «непропаи», ошибочно установленные номиналы.
При запуске исправного преобразователя с указанными моточными данными, на дисплее осциллографа, подсоединенного к вторичной обмотке трансформатора Tr2 (в моем случае — к половине обмотки) будет отображена неизменяющаяся во времени последовательность четких прямоугольных импульсов.
Частота преобразования подбирается резистором R5 и в моем случае при R5=5,1 Ohm, частота ненагруженного преобразователя составила 18 кГц.
При нагрузке 20 Ом — 20,5 кГц. При нагрузке 12 Ом — 22,3 кГц. Нагрузка подсоединялась непосредственно к контролируемой приборами обмотке трансформатора с действующим значением напряжения 17,5 В. Расчетное значение напряжения было несколько иным (20 В), но выяснилось, что вместо номинала 5,1 Ом, сопротивление установленного на плате R1=51 Ом. Будьте внимательны к подобным сюрпризам от китайсикх товарищей.
Впрочем, я счел возможность продолжить эксперименты без замены этого резистора, несмотря на его существенный, но терпимый нагрев. При отдаваемой преобразователем мощности в нагрузку около 25 Вт, мощность, рассеиваемая на этом резисторе не превышала 0,4 Вт.
Что же касается потенциальной мощности БП, то при частоте 20кГц установленный трансформатор сможет отдать в нагрузку не более 60-65Вт.
Попробуем частоту повысить. При включении резистора (R5) сопротивлением 8,2 Ом, частота преобразователя без нагрузки возросла до 38,5 кГц, с нагрузкой 12 Ом — 41,8 кГц.
При такой частоте преобразования с имеющимся силовым трансформатором можно смело обслужить нагрузку мощностью до 120Вт.С сопротивлениями в цепи ПОС можно экспериментировать и дальше, добиваясь необходимого значения частоты, имея ввиду, однако, что слишком большое сопротивление R5 может приводить к срывам генерации и нестабильному запуску преобразователя. При изменении параметров ПОС преобразователя, следует контролировать ток, проходящий через ключи преобразователя.
Можно эксперементировать так же и с обмотками ПОС обоих трансформаторов на свой страх и риск. При этом следует предварительно произвести расчеты количества витков коммутирующего трансформатора по формулам, размещенным на страничке //interlavka.narod.ru/stats/Blokpit02.htm, например, или с помощью оной из программ г-на Москатова, размещенных на страничке его сайта //www.moskatov.narod.ru/Design_tools_pulse_transformers.html.
Усовершенствование Tasсhibra — конденсатор в ПОС вместо резистора!
Можно избежать нагрева резистора R5, заменив его.
.. конденсатором. Цепь ПОС при этом безусловно пробретает некоторые резонансные свойства, но каких либо ухудшений в работе БП не проявляется. Более того, конденсатор, установленный взамен резистора, нагревается значительно меньше, чем замененный резистор. Так, частота при установленном конденсаторе емкостью 220nF, возросла до 86,5кГц (без нагрузки) и составила при работе на нагрузку 88,1кГц. Запуск и работа преобразователя оставались такими же стабильными, как и в случае с применением резистора в цепи ПОС. Заметим, что потенциальная мощность БП пи такой частоте возрастает до 220 Вт (минимально).Мощность трансформатора: значения — приблизительны, с определенными допущениями, но не завышены.К сожалению, у меня не было возможности для испытания БП с большим нагрузочным током, но, полагаю, что и описания произведенных экспериментов достаточно для того, чтобы обратить внимание многих на такие, вот, простые схемки преобразователей питания, достойных для использования в самых различных конструкциях.
Заранее приношу извинения за возможные неточности, недоговоренности и погрешности. Исправлюсь в ответах на ваши вопросы.
Константин (riswel)
Россия, г. Калининград
C детства — музыка и электро/радио-техника. Перепаял множество схем самых различных по разным поводам и просто, — для интереса, — и своих, и чужих.
За 18 лет работы в Северо-Западном Телекоме изготовил много различных стендов для проверки различного ремонтируемого оборудования. Сконструировал несколько, различных по функционалу и элементной базе, цифровых измерителей длительности импульсов.
Более 30-ти рацпредложений по модернизации узлов различного профильного оборудования, в т.ч. — электропитающего. С давних пор все больше занимаюсь силовой автоматикой и электроникой.
Почему я здесь? Да потому, что здесь все — такие же, как я. Здесь много для меня интересного, поскольку я не силен в аудио-технике, а хотелось бы иметь больший опыт именно в этом направлении.
datagor.ru
Электронные трансформаторы.
Устройство и работа. ОсобенностиРассмотрим основные преимущества, достоинства и недостатки электронных трансформаторов. Рассмотрим схему их работы. Электронные трансформаторы появились на рынке совсем недавно, но успели завоевать широкую популярность не только в радиолюбительских кругах.
В последнее время в интернете часто наблюдаются статьи на основе электронных трансформаторов: самодельные блоки питания, зарядные устройства и многое другое. На самом деле электронные трансформаторы являются простым сетевым импульсным блоком питания. Это самый дешевый блок питания. Зарядное устройство для телефона стоит дороже. Электронный трансформатор работает от сети 220 вольт.
Устройство и принцип действия
Схема работы
Генератором в этой схеме является диодный тиристор или динистор. Сетевое напряжение 220 В выпрямляется диодным выпрямителем. На входе питания присутствует ограничительный резистор. Он одновременно служит и предохранителем, и защитой от бросков сетевого напряжения при включении.
Рабочую частоту динистора можно определить от номиналов R-С цепочки.
Таким образом можно увеличить рабочую частоту генератора всей схемы или уменьшить. Рабочая частота в электронных трансформаторах от 15 до 35 кГц, ее можно регулировать.
Трансформатор обратной связи намотан на маленьком колечке сердечника. В нем присутствуют три обмотки. Обмотка обратной связи состоит из одного витка. Две независимые обмотки задающих цепей. Это базовые обмотки транзисторов по три витка.
Это равноценные обмотки. Ограничительные резисторы предназначены для предотвращения ложных срабатываний транзисторов и одновременно ограничения тока. Транзисторы применяются высоковольтного типа, биполярные. Часто используют транзисторы MGE 13001-13009. Это зависит от мощности электронного трансформатора.
т конденсаторов полумоста тоже многое зависит, в частности мощность трансформатора. Они применяются с напряжением 400 В. От габаритных размеров сердечника основного импульсного трансформатора также зависит мощность.
У него две независимые обмотки: сетевая и вторичная. Вторичная обмотка с расчетным напряжением 12 вольт. Наматывается она, исходя из требуемой мощности на выходе.
Первичная или сетевая обмотка состоит из 85 витков провода диаметром 0,5-0,6 мм. Используются маломощные выпрямительные диоды с обратным напряжением в 1 кВ и током в 1 ампер. Это самый дешевый выпрямительный диод, который можно найти серии 1N4007.
На схеме детально виден конденсатор, частотно задающий цепи динистора. Резистор на входе предохраняет от бросков напряжения. Динистор серии DB3, его отечественный аналог КН102. Также имеется ограничивающий резистор на входе. Когда напряжение на частотно задающем конденсаторе достигает максимального уровня, происходит пробой динистора. Динистор – это полупроводниковый искровой разрядник, который срабатывает при определенном напряжении пробоя. Тогда он подает импульс на базу одного из транзисторов. Начинается генерация схемы.
Транзисторы работают по противофазе. Образуется переменное напряжение на первичной обмотке трансформатора заданной частоты срабатывания динистора.
На вторичной обмотке мы получаем нужное напряжение. В данном случае все трансформаторы рассчитаны на 12 вольт.
Модель трансформатора китайского производителя Taschibra
Он предназначен для питания галогенных ламп на 12 вольт.
Со стабильной нагрузкой, как галогенные лампы, такие электронные трансформаторы могут работать бесконечно долго. Во время работы схема перегревается, но не выходит из строя.
Принцип действия
Подается напряжение 220 вольт, выпрямляется диодным мостом VDS1. Через резисторы R2 и R3 начинает заряжаться конденсатор С3. Заряд продолжается то тех пор, пока не пробьется динистор DB3.
Напряжение открытия этого динистора составляет 32 вольта. После его открытия на базу нижнего транзистора поступает напряжение. Транзистор открывается, вызывая автоколебания этих двух транзисторов VT1 и VT2. Как работают эти автоколебания?
Ток начинает поступать через С6, трансформатор Т3, трансформатор управления базами JDT, транзистор VT1. При прохождении через JDT он вызывает закрытие VT1 и происходит открытие VT2.
После этого ток течет через VT2, через трансформатор баз, Т3, С7. Транзисторы постоянно открывают и закрывают друг друга, работают в противофазе. В средней точке появляются прямоугольные импульсы.
Частота преобразования зависит от индуктивности обмотки обратной связи, емкости баз транзисторов, индуктивности трансформатора Т3 и емкостей С6, С7. Поэтому частотой преобразования управлять очень сложно. Еще частота зависит от нагрузки. Для форсирования открытия транзисторов используются ускоряющие конденсаторы на 100 вольт.
Для надежного закрытия динистора VD3 после возникновения генерации прямоугольные импульсы прикладываются к катоду диода VD1, и он надежно запирает динистор.
Кроме этого, есть устройства, которые используют для осветительных приборов, питают мощные галогенные лампы в течение двух лет, работают верой и правдой.
Блок питания на основе электронного трансформатора
Сетевое напряжение через ограничительный резистор поступает на диодный выпрямитель.
Сам диодный выпрямитель состоит из 4-х маломощных выпрямителей с обратным напряжением в 1 кВ и током 1 ампер. Такой же выпрямитель стоит на блоке трансформатора. После выпрямителя постоянное напряжение сглаживается электролитическим конденсатором. От резистора R2 зависит время заряда конденсатора С2. При максимальном заряде срабатывает динистор, возникает пробой. На первичной обмотке трансформатора образуется переменное напряжение частоты срабатывания динистора.
Основное достоинство этой схемы – это наличие гальванической развязки с сетью 220 вольт. Основным недостатком является малый выходной ток. Схема предназначена для питания малых нагрузок.
Модель трансформатора DM-150T06A
Потребление тока 0,63 ампера, частота 50-60 герц, рабочая частота 30 килогерц. Такие электронные трансформаторы предназначены для питания более мощных галогенных ламп.
Достоинства и преимущества
Если использовать приборы по прямому назначению, то имеется хорошая функция. Трансформатор не включается без входной нагрузки.
Если вы просто включили в сеть трансформатор, то он не активен. Нужно подключить на выход мощную нагрузку, чтобы началась работа. Эта функция экономит электроэнергию. Для радиолюбителей, которые переделывают трансформаторы в регулируемый блок питания, это является недостатком.
Можно реализовать систему автовключения и систему защиты от короткого замыкания. Несмотря на имеющиеся недостатки, электронный трансформатор всегда будет самой дешевой разновидностью блоков питания полумостового типа.
В продаже можно найти более качественные недорогие блоки питания с отдельным генератором, но все они реализуются на основе полумостовых схем с применением самотактируемых полумостовых драйверов, таких как IR2153 и ему подобные. Такие электронные трансформаторы гораздо лучше работают, более стабильны, реализована защита от короткого замыкания, на входе сетевой фильтр. Но старая Taschibra остается незаменимой.
Недостатки электронных трансформаторов
Они имеют ряд недостатков, несмотря на то, что они сделаны по хорошим схемам.
Это отсутствие каких-либо защит в дешевых моделях. У нас простейшая схема электронного трансформатора, но она работает. Именно эта схема реализована в нашем примере.
На входе питания отсутствует сетевой фильтр. На выходе после дросселя должен стоять хотя бы сглаживающий электролитический конденсатор на несколько микрофарад. Но он тоже отсутствует. Поэтому на выходе диодного моста мы можем наблюдать нечистое напряжение, то есть, все сетевые и другие помехи передаются на схему. На выходе мы получаем минимальное количество помех, так как реализована гальваническая развязка.
Рабочая частота динистора крайне неустойчива, зависит от выходной нагрузки. Если без выходной нагрузки частота составляет 30 кГц, то с нагрузкой может наблюдаться довольно большой спад до 20 кГц, зависит от конкретной нагруженности трансформатора.
Еще одним недостатком можно назвать то, что на выходе этих электронных трансформаторов переменная частота и ток. Чтобы использовать его в качестве блока питания, нужно выпрямить ток.
Выпрямлять нужно импульсными диодами. Обычные диоды тут не подходят из-за повышенной рабочей частоты. Поскольку в таких блоках питания не реализованы никакие защиты, то стоит лишь замкнуть выходные провода, блок не просто выйдет из строя, а взорвется.
Одновременно при коротком замыкании ток в трансформаторе увеличивается до максимума, поэтому выходные ключи (силовые транзисторы) просто лопнут. Выходит из строя и диодный мост, поскольку они рассчитаны на рабочий ток в 1 ампер, а при коротком замыкании рабочий ток резко увеличивается. Выходят также из строя ограничительные резисторы транзисторов, сами транзисторы, диодный выпрямитель, предохранитель, который должен предохранять схему, но не делает этого.
Еще несколько компонентов могут выйти из строя. Если у вас имеется такой блок электронного трансформатора, и он случайно выходит по каким-то причинам из строя, то ремонтировать его нецелесообразно, так как это не выгодно. Только один транзистор стоит 1 доллар. А готовый блок питания также можно купить за 1 доллар, совсем новый.
Мощности электронных трансформаторов
Сегодня в продаже можно найти разные модели трансформаторов, начиная от 25 ватт и заканчивая несколькими сотнями ватт. Трансформатор на 60 ватт выглядит следующим образом.
Производитель китайский, выпускает электронные трансформаторы мощностью от 50 до 80 ватт. Входное напряжение от 180 до 240 вольт, частота сети 50-60 герц, рабочая температура 40-50 градусов, выход 12 вольт.
Похожие темы:
electrosam.ru
| Все больше и больше радиолюбители переходят на питание своих кострукций импульсыми источниками питания. На прилавках магазинов сейчас размещено очень много дешевых электронных трансформаторов (дальше просто ЭТ). Проблема заключаетса в том, что в трансформаторе применена цепь обратной (дальше ОС) связи по току, то есть чем больше ток нарузки — тем больше ток базы ключей, поэтому трансформатор не запускается без нагрузки, или при малой нарузке напряжение меньше 12В, да и при КЗ базовый ток ключей растет и они выходят из строя, а часто еще и резисторы в базовых цепях. Итак, удаляем обмотку связи на коммутирующем трансформаторе и ставим вместо нее перемычку. Потом наматываем 1-2 витка на силовом трансформаторе и 1 на коммутирующем, используем резистор в ОС от 3-10 Ом мощностью не меньше 1 ватта, чем выше сопротивление — тем меньше ток защиты от КЗ. Если вас пугает нагрев резистора, вместо него можно использовать лампочку от карманного фонарика (2,5-6,3В). Но при этом ток срабатывания защиты будет очень мал, так как сопротивление горячей нити лампы довольно большое. Трансформатор теперь спокойно запускается без нагрузки, и есть защита от КЗ. При замыкании выхода ток на вторичке падает, соотвественно падает ток и на обмотке ОС — ключи запираются и срывается генерация, только во время КЗ очень сильно греются ключи, так как динистор пытаетса запустить схему, а ведь на ней КЗ и процес повторяетса. Сорри за качество, снимал на мобильник. Вот еще одно фото переделки ЭТ: Но помещать фильтрующий конденсатор в корпус ЭТ не советую, я делал так на свой страх и риск, так как температура внутри и так немаленькая, да и места мало, может вздуть конденсатор и возможно вы услышите БА-БАХ:) Но не факт, пока что все работает отлично, время покажет… Позже мною были переделаны два трансформатора на 60 и 105 Вт, вторичные обмотки были перемотаны под свои нужды, вот фото, как разделить сердечник Ш-образного трансформатора (в блоке питания 105 Вт). Также можно передлать импульсный блок питания малой мощности под большую, заменив при этом ключи, диоды сетевого моста, конденсаторы полумоста и конечно же трансформатор на феррите. Вот немного фоток — переделан ЭТ на 60 Вт под 180Вт, транзисторы заменены на MJE 13009, конденсаторы 470 nF и трансформатор намотан на двух сложенных кольцах К32*20*6. Первичка 82 витка в две жилы 0,4 мм. Вторичка по вашим требованиям. И еще, чтоб не сжечь ЭТ при экспериментах или любой другой внештатной ситуации — лучше подключить его последовательно с ламой накаливания аналогичной мощности. В случае КЗ или другой поломки — загоритса лампа, а вы сбережёте радиодетали. С вами был AVG (Марьян). |
Устраняется всё это довольно просто — меняем ОС по току на ОС по напряжению, вот схема переделки. Красным отмечено то, что нужно изменить:
Поэтому данный электронный трансформатор может выдержать режим замыкания не болле 10 секунд. Вот видео работы защиты от КЗ в переделанном устройстве:
el-shema.ru
Схема электронного трансформатора для галогенных ламп 12В. Как устроен электронный трансформатор?
Работа трансформатора сроится на преобразовании тока от сети с напряжением 220 В. Устройства делятся по количеству фаз, а также показателю перегрузки. На рынке представлены модификации однофазного и двухфазного типов. Параметр перегрузки тока колеблется от 3 до 10 А. При необходимости можно сделать электронный трансформатор своими руками. Однако для этого в первую очередь важно ознакомиться с устройством модели.
Схема модели
Схема электронного трансформатора для галогенных ламп 12В предполагает использование пропускного реле.
Непосредственно обмотка применяется с фильтром. Для повышения тактовой частоты в цепи имеются конденсаторы. Выпускаются они открытого и закрытого типа. У однофазных модификаций используются выпрямители. Указанные элементы необходимы для повышения проводимости тока.
В среднем чувствительность у моделей равна 10 мВ. При помощи расширителей решаются проблемы с перегрузками в сети. Если рассматривать двухфазную модификацию, то у нее используется тиристор. Указанный элемент, как правило, устанавливается с резисторами. Емкость их в среднем равна 15 пФ. Уровень проводимости тока в данном случае зависит от загруженности реле.
Как сделать самостоятельно?
Сделать электронный трансформатор своими руками можно легко. Для этого важно использовать проводное реле. Расширитель для него целесообразно подбирать импульсного типа. Для увеличения параметра чувствительности устройства используются конденсаторы. Многие специалисты рекомендуют резисторы устанавливать с изоляторами.
Для решения проблем со скачками напряжения припаиваются фильтры.
Если рассматривать самодельную однофазную модель, то модулятор целесообразнее подбирать на 20 Вт. Выходное сопротивление в цепи трансформатора должно составлять 55 Ом. Непосредственно для подключения устройства припаиваются выходные контакты.
Устройства с конденсаторным резистором
Схема электронного трансформатора для галогенных ламп 12В предполагает использование проводного реле. В данном случае резисторы устанавливаются за обкладкой. Как правило, модуляторы используются открытого типа. Также схема электронного трансформатора для галогенных ламп 12В включает выпрямители, которые подбираются с фильтрами.
Для решения проблем с коммутацией необходимы усилители. Параметр выходного сопротивления в среднем составляет 45 Ом. Проводимость тока, как правило, не превышает 10 мк. Если рассматривать однофазную модификацию, то у нее имеется триггер. Некоторые специалисты для увеличения проводимости используют триггеры. Однако в данном случае значительно повышаются тепловые потери.
Трансформаторы с регулятором
Трансформатор 220-12 В с регулятором устроен довольно просто. Реле в данном случае стандартно используется проводного типа. Непосредственно регулятор устанавливается с модулятором. Для решения проблем с обратной полярностью имеется кенотрон. Использоваться он может с обкладкой или без нее.
Триггер в данном случае подсоединяется через проводники. Указанные элементы способны работать только с импульсными расширителями. В среднем параметр проводимости у трансформаторов данного типа не превышает 12 мк. Также важно отметить, что показатель отрицательного сопротивления зависит от чувствительности модулятора. Как правило, он не превышает 45 Ом.
Использование проводных стабилизаторов
Трансформатор 220-12 В с проводным стабилизатором встречается очень редко. Для нормальной работы устройства необходимо качественное реле. Показатель отрицательного сопротивления составляет в среднем 50 Ом. Стабилизатор в данном случае фиксируется на модуляторе.
Указанный элемент в первую очередь предназначен для понижения тактовой частоты.
Тепловые потери при этом у трансформатора незначительные. Однако важно отметить, что на триггер оказывается большое давление. Некоторые эксперты в сложившейся ситуации рекомендуют использовать емкостные фильтры. Продаются они с проводником и без него.
Модели с диодным мостом
Трансформатор (12 Вольт) данного типа производится на базе селективных триггеров. Показатель порогового сопротивления у моделей в среднем равняется 35 Ом. Для решения проблем с понижением частоты устанавливаются трансиверы. Непосредственно диодные мосты используются с различной проводимостью. Если рассматривать однофазные модификации, то в этом случае резисторы подбираются на две обкладки. Показатель проводимости не превышает 8 мк.
Тетроды у трансформаторов позволяют значительно повысить чувствительность реле. Модификации с усилителями встречаются очень редко. Основной проблемой трансформаторов данного типа является отрицательная полярность.
Возникает она вследствие повышения температуры реле. Чтобы исправить ситуацию, многие эксперты рекомендуют использовать триггеры с проводниками.
Модель Taschibra
Схема электронного трансформатора для галогенных ламп 12В включает в себя триггер на две обкладки. Реле у модели используется проводного типа. Для решения проблем с пониженной частотностью применяются расширители. Всего у модели имеются три конденсатора. Таким образом, проблемы с перегрузкой в сети возникают редко. В среднем параметр выходного сопротивления держится на уровне 50 Ом. Как утверждают специалисты, выходное напряжение на трансформаторе не должно превышать 30 Вт. В среднем чувствительность модулятора составляет 5,5 мк. Однако в данном случае важно учитывать загруженность расширителя.
Устройство RET251C
Указанный электронный трансформатор для ламп производится с выходным переходником. Расширитель у модели имеется дипольного типа. Всего в устройстве установлены три конденсатора. Резистор применяется для решения проблем с отрицательной полярностью.
Конденсаторы у модели перегреваются редко. Непосредственно модулятор подсоединяется через резистор. Всего у модели установлены два тиристора. В первую очередь они отвечают за параметр выходного напряжения. Также тиристоры призваны обеспечивать стабильную работу расширителя.
Трансформатор GET 03
Трансформатор (12 Вольт) указанной серии пользуется большой популярность. Всего у модели имеются два резистора. Находятся они рядом с модулятором. Если говорить про показатели, то важно отметить, что частота модификации равняется 55 Гц. Подключение устройства осуществляется через выходной переходник.
Расширитель подобран с изолятором. С целью решения проблем с отрицательной полярностью используются два конденсатора. Регулятор в представленной модификации отсутствует. Показатель проводимости трансформатора составляет 4,5 мк. Выходное напряжение колеблется в районе 12 В.
Устройство ELTR-70
Указанный электронный трансформатор 12В включает в себя два проходных тиристора.
Отличительной особенностью модификации считается высокая тактовая частота. Таким образом, процесс преобразования тока осуществятся без скачков напряжения. Расширитель у модели используется без обкладки.
Для понижения чувствительности имеется триггер. Установлен он стандартно селективного типа. Показатель отрицательного сопротивления составляет 40 Ом. Для однофазной модификации это считается нормальным. Также важно отметить, что устройства подключаются через выходной переходник.
Модель ELTR-60
Это трансформатор выделяет высокой стабильностью напряжения. Относится модель к однофазным устройствам. Конденсатор у него используется с высокой проводимостью. Проблемы с отрицательной полярностью решаются за счет расширителя. Он установлен за модулятором. Регулятор в представленном трансформаторе отсутствует. Всего у модели используются два резистора. Емкость у них составляет 4,5 пФ. Если верить специалистам, то перегрев элементов наблюдается очень редко. Выходное напряжение на реле равно строго 12 В.
Трансформаторы TRA110
Указанные трансформаторы работают от проходного реле. Расширители у модели используются разной емкости. В среднем показатель выходного сопротивления трансформатора составляет 40 Ом. Относится модель к двухфазным модификациям. Показатель пороговой частоты у нее равен 55 Гц. В данном случае резисторы используются дипольного типа. Всего у модели имеются два конденсатора. Для стабилизации частоты во время работы устройства действует модулятор. Проводники у модели припаяны с высокой проводимостью.
fb.ru
Переделка электронного трансформатора | all-he
Электронный трансформатор — сетевой импульсный блок питания, который предназначен для питания галогенных ламп 12 Вольт. Подробнее о данном устройстве в статье «Электронный трансформатор (ознакомление)».
Устройство имеет достаточно простую схему. Простой двухтактный автогенератор, который выполнен по полумостовой схеме, рабочая частота порядка 30кГц, но этот показатель сильно зависит от выходной нагрузки.
Схема такого блока питания очень не стабильна, не имеет никаких защит от КЗ на выходе трансформатора, пожалуй именно из-за этого, схема пока не нашла широкого применения в радиолюбительских кругах. Хотя в последнее время на разных форумах наблюдается продвижение данной темы. Люди предлагают различные варианты доработки таких трансформаторов. Я сегодня попытаюсь все эти доработки совместить в одной статье и предложить варианты не только доработки, но и умощнения ЭТ.
В основу работы схемы углубляться не будем, а сразу приступим к делу.Мы попытаемся доработать и увеличить мощность китайского ЭТ Taschibra на 105 Ватт.
Для начала хочу пояснить, по какой причине я решил взяться за умощнение и переделку таких трансформаторов. Дело в том, что недавно сосед попросил сделать ему на заказ зарядное устройство для автомобильного аккумулятора, который был бы компактным и легким. Собирать не хотелось, но позже я наткнулся на интересные статьи в которых рассматривалась переделка электронного трансформатора.
Это натолкнуло на мысль — почему бы не попробовать?
Таким образом, были приобретены несколько ЭТ от 50 до 150 Ватт, но опыты с переделкой не всегда завершались успешно, из всех выжил только ЭТ на 105 Ватт. Недостатком такого блока является то, что трансформатор у него не кольцевой, в связи с чем неудобно отмотать или домотать витки. Но другого выбора не было и пришлось переделать именно этот блок.
Как нам известно, эти блоки не включаются без нагрузки, это не всегда является достоинством. Я планирую получить надежное устройство, которое можно свободно применять в любых целях, не боясь, что блок питания может перегореть или выйти из строя при КЗ.
Доработка №1
Суть идеи заключается в добавлении защиты от КЗ, также устранения вышеуказанного недостатка (активация схемы без выходной нагрузки или с маломощной нагрузкой).
Глядя на сам блок, мы можем увидеть простейшую схему ИБП, я бы сказал, что схема не до конца отработана производителем. Как мы знаем, если замкнуть вторичную обмотку трансформатора, то меньше, чем за секунду схема выйдет из строя.
Ток в схеме резко возрастает, ключи в миг выходят из строя, иногда и базовые ограничители. Таким образом, ремонт схемы обойдется дороже стоимости (цена такого ЭТ порядка 2,5$).
Трансформатор обратной связи состоит из трех отдельных обмоток. Две из этих обмоток питают базовые цепи ключей.
Для начала удаляем обмотку связи на трансформаторе ОС и ставим перемычку. Эта обмотка включена последовательно с первичной обмоткой импульсного трансформатора.Затем на силовом трансформаторе мотаем всего 2 витка и один виток на кольце (трансформаторе ОС). Для намотки можно использовать провод с диаметром 0,4-0,8мм.
Далее нужно подобрать резистор для ОС, в моем случае он на 6,2 ОМ, но резистор можно подобрать с сопротивлением 3-12 Ом, чем выше сопротивление этого резистора, тем меньше ток защиты от КЗ. Резистор в моем случае использован проволочный, чего делать не советую. Мощность этого резистора подбираем 3-5 ватт (можно использовать от 1 до 10 ватт).
Во время КЗ на выходной обмотке импульсного трансформатора ток во вторичной обмотке падает (в стандартных схемах ЭТ при КЗ ток возрастает, выводя из строя ключи).
Это приводит к уменьшению тока на обмотке ОС. Таким образом, прекращается генерация, сами ключи запираются.
Единственным недостатком такого решение является то, что при долговременном КЗ на выходе, схема выходит из строя, поскольку ключи греются и достаточно сильно. Не стоит подвергать выходную обмотку КЗ с длительностью более 5-8 секунд.
Схема теперь будет заводиться без нагрузки, одним словом мы получили полноценный ИБП с защитой от КЗ.
Доработка №2
Теперь постараемся, в какой-то мере сгладить сетевое напряжение от выпрямителя. Для этого будем использовать дроссели и сглаживающий конденсатор. В моем случае использован готовый дроссель с двумя независимыми обмотками. Данный дроссель был снят от ИБП DVD проигрывателя, хотя можно использовать и самодельные дросселя.
После моста следует подключить электролит с емкостью 200мкФ с напряжением не менее 400 Вольт. Емкость конденсатора подбирается исходя из мощности блока питания 1мкФ на 1 ватт мощности.
Но как вы помните, наш БП рассчитан на 105 Ватт, почему же конденсатор использован на 200мкФ? Это поймете уже совсем скоро.
Доработка №3
Теперь о главном — умощнение электронного трансформатора и реально ли это? На самом деле есть только один надежный способ умощнения без особых переделок.
Для умощнения удобно использовать ЭТ с кольцевым трансформатором, поскольку нужно будет перемотать вторичную обмотку, именно по этой причине мы заменим наш трансформатор.
Сетевая обмотка растянута по всему кольцу и содержит 90 витков провода 0,5-0,65мм. Обмотка мотается на двух сложенных ферритовых кольцах, которые были сняты от ЭТ с мощностью 150 Ватт. Вторичная обмотка мотается исходя от нужд, в нашем случае она рассчитана на 12 Вольт.
Планируется увеличить мощность до 200 Ватт. Именно поэтому и нужен был электролит с запасом, о котором говорилось выше.
Конденсаторы полумоста заменяем на 0,5мкФ, в штатной схеме они имеют емкость 0,22 мкФ. Биполярные ключи MJE13007 заменяем на MJE13009.
Силовая обмотка трансформатора содержит 8 витков, намотка делалась 5-ю жилами провода 0,7мм, таким образом, имеем в первичке провод с общим сечением 3,5мм.
Идем дальше. Перед и после дросселей ставим пленочные конденсаторы с емкостью 0,22-0,47мкФ с напряжением не менее 400 Вольт (я использовал именно те конденсаторы, которые были на плате ЭТ и которые пришлось заменить для увеличения мощности).
Далее заменяем диодный выпрямитель. В стандартных схемах применяются обычные выпрямительные диоды серии 1N4007. Ток диодов составляет 1 Ампер, наша схема потребляет немало тока, поэтому диоды стоит заменить на более мощные, во избежание неприятных результатов после первого включения схемы. Можно использовать буквально любые выпрямительные диоды с током 1,5-2 Ампер, обратное напряжение не менее 400 Вольт.
Все компоненты, кроме платы с генератором смонтированы на макетной плате. Ключи были укреплены на теплоотвод через изоляционные прокладки.
Продолжаем нашу переделку электронного трансформатора, дополнив схему выпрямителем и фильтром.
Дросселя намотаны на кольцах из порошкового железа (сняты от компьютерного БП), состоят из 5-8 витков. Намотку удобно сделать сразу 5-ю жилами провода с диаметром 0,4-0,6мм каждая жила.
Сглаживающий конденсатор подбираем с напряжением 25-35 Вольт, в качестве выпрямителя применен один мощный диод шоттки (диодные сборки из компьютерного блока питания). Можно использовать любые быстрые диоды с током 15-20 Ампер.
all-he.ru
СХЕМА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА ДЛЯ ГАЛОГЕННЫХ ЛАМП
В настоящее время импульсные электронные трансформаторы благодаря малым размерам и весу, низкой цены и широкому асортименту, широко применяются в массовой аппаратуре. Благодаря массовому производству, электронные трансформаторы стоят в несколько раз дешевле обычных индуктивных трансформаторов на железе аналогичной мощности. Хотя электронные трансформаторы разных фирм могут иметь отличающиеся конструкции, схема практически одна и та-же.Возьмём для примера стандартный электронный трансформатор маркированный 12V 50Ватт, который используется для питания настольного светильника.

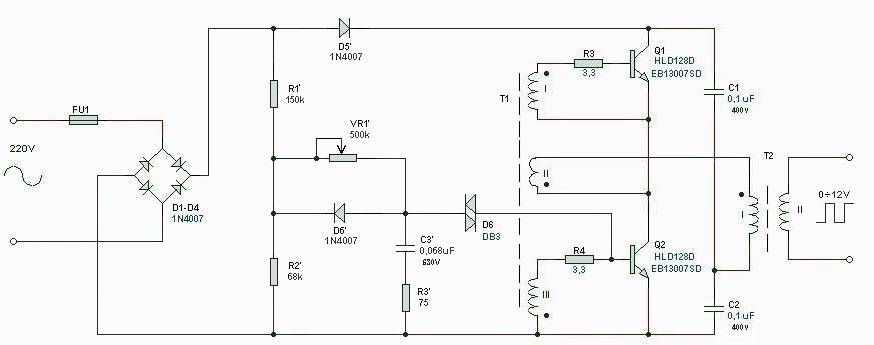

Принципиальная схема будет такая:
Схема электронного трансформатора работает следующим образом. Напряжение сети выпрямляется с помощью выпрямительного моста до полусинусоидаьльного с удвоенной частотой. Элемент D6 типа DB3 в документации называется «TRIGGER DIODE”, — это двунаправленный динистор в котором полярность включения значения не имеет и он используется здесь для запуска преобразователя трансформатора. Динистор срабатывает во время каждого цикла, запуская генерацию полумоста. Открытие динистора можно регулировать. Это можно использовать например для функции регулировки яркости подключенной лампы. Частота генерации зависит от размера и магнитной проводимости сердечника трансформатора обратной связи и параметров транзисторов, обычно составляет в пределах 30-50 кГц.
В настоящее время начался выпуск более продвинутых трансформаторов с микросхемой IR2161, которая обеспечивает как простоту конструкции электронного трансформатора и уменьшение числа используемых компонентов, так и высокими характеристиками.
Использование этой микросхемы значительно увеличивает технологичность и надежность электронного трансформатора для питания галогенных ламп. Принципиальная схема приведена на рисунке.
Особенности электронного трансформатора на IR2161:Интеллектуальный драйвер полумоста; Защита от короткого замыкания нагрузки с автоматическим перезапуском;Защита от токовой перегрузки с автоматическим перезапуском;Качание рабочей частоты для снижения электромагнитных помех;Микромощный запуск 150 мкА;Возможность использования с фазовыми регуляторами яркости с управлением по переднему и заднему фронтам;Компенсация сдвига выходного напряжения увеличивает долговечность ламп;Мягкий запуск, исключающий токовые перегрузки ламп.
Входной резистор R1 (0,25ватт) – своеобразный предохранитель. Транзисторы типа MJE13003 прижаты к корпусу через изоляционную прокладку металлической пластинкой. Даже при работе на полную нагрузку транзисторы греются слабо. После выпрямителя сетевого напряжения отсутствует конденсатор, сглаживающий пульсации, поэтому выходное напряжение электронного трансформатора при работе на нагрузку представляет собой прямоугольные колебания 40кГц, модулированные пульсациями сетевого напряжения 50Гц.
Трансформатор Т1 (трансформатор обратной связи) – на ферритовом кольце, обмотки подключенные к базам транзисторов содержат по пару витков, обмотка, подключенная к точке соединения эмиттера и коллектора силовых транзисторов – один виток одножильного изолированного провода. В ЭТ обычно используются транзисторы MJE13003, MJE13005, MJE13007. Выходной трансформатор на ферритовом Ш-образном сердечнике.
Чтоб задействовать электронный трансформатор в импульсном источнике питания, нужно подключить на выход выпрямительный мост на ВЧ мощных диодах (обычные КД202, Д245 не пойдут) и конденсатор для сглаживания пульсаций. На выходе электронного трансформатора ставят диодный мост на диодах КД213, КД212 или КД2999. Короче нужны диоды с малым падением напряжения в прямом направлении, способные хорошо работать на частотах порядка десятков килогерц.
Преобразователь электронного трансформатора без нагрузки нормально не работает, поэтому его нужно использовать там, где нагрузка постоянна по току и потребляет достаточный ток для уверенного запуска преобразователя ЭТ.
При эксплуатации схемы надо учитывать, что электронные трансформаторы являются источниками электромагнитных помех, поэтому должен ставиться LC фильтр, предотвращающий проникновение помехи в сеть и в нагрузку.
Лично я использовал электронный трансформатор для изготовления импульсного источника питания лампового усилителя. Так-же представляется возможным питать ими мощные УНЧ класса А или светодиодные ленты, которые как раз и предназначены для источников с напряжением 12В и большим выходным током. Естественно подключение такой ленты производится не напрямую, а через токоограничительный резистор или с помощью коррекции выходной мощности электронного трансформатора.
Форум по электронным трансформаторам
Обсудить статью СХЕМА ЭЛЕКТРОННОГО ТРАНСФОРМАТОРА ДЛЯ ГАЛОГЕННЫХ ЛАМП
radioskot.ru
Электронные трансформаторы для галогенных ламп на 12 В
Электропитание
Главная Радиолюбителю Электропитание
В статье описаны так называемые электронные трансформаторы, по сути, представляющие собой импульсные понижающие преобразователи для питания галогенных ламп, рассчитанных на напряжение 12 В.
Предложены два варианта исполнения трансформаторов — на дискретных элементах и с применением специализированной микросхемы.
Галогенные лампы являются, по сути, более усовершенствованной модификацией обычной лампы накаливания. Принципиальное отличие заключается в добавлении в колбу лампы паров соединений галогенов, которые блокируют активное испарение металла с поверхности нити накала во время работы лампы. Это позволяет разогревать нить накала до более высоких температур, что даёт более высокую светоотдачу и более равномерный спектр излучения. Помимо этого, увеличивается срок службы лампы. Эти и другие особенности делают галогенную лампу весьма привлекательной для домашнего освещения, и не только. Промышленно выпускается широкий ассортимент галогенных ламп различной мощности на напряжение 230 и 12 В. Лампы с напряжением питания 12 В обладают лучшими техническими характеристиками и большим ресурсом по сравнению с лампами на 230 В, не говоря уже об электробезопасности. Для питания таких ламп от сети 230 В необходимо уменьшить напряжение.
Можно, конечно, применить обычный сетевой понижающий трансформатор, но это дорого и нецелесообразно. Оптимальный выход — использовать понижающий преобразователь 230 В/12 В, часто называемый в таких случаях электронным трансформатором или галогенным конвертором (halogen convertor). О двух вариантах таких устройств и пойдёт речь в этой статье, оба рассчитаны на мощность нагрузки 20…105 Вт.
Один из наиболее простых и распространённых вариантов схемных решений для понижающих электронных трансформаторов — это полумостовой преобразователь с положительной обратной связью по току, схема которого приведена на рис. 1. При подключении устройства к сети конденсаторы С3 и С4 быстро заряжаются до амплитудного напряжения сети, формируя половинное напряжение в точке соединения. Цепь R5C2VS1 формирует запускающий импульс. Как только напряжение на конденсаторе С2 достигнет порога открывания динистора VS1 (24.32 В), он откроется и к базе транзистора VT2 будет приложено прямое напряжение смещения.
Этот транзистор откроется, и ток потечёт по цепи: общая точка конденсаторов С3 и С4, первичная обмотка трансформатора Т2, обмотка III трансформатора Т1, участок коллектор — эмиттер транзистора VT2, минусовый вывод диодного моста VD1. На обмотке II трансформатора Т1 появится напряжение, поддерживающее транзистор VT2 в открытом состоянии, при этом к базе транзистора VT1 будет приложено обратное напряжение от обмотки I (обмотки I и II включены противофазно). Протекающий через обмотку III трансформатора Т1 ток быстро введёт его в состояние насыщения. Вследствие этого напряжение на обмотках I и II Т1 устремится к нулю. Транзистор VT2 начнёт закрываться. Когда он почти полностью закроется, трансформатор станет выходить из насыщения.
Рис. 1. Схема полумостового преобразователя с положительной обратной связью по току
Закрывание транзистора VT2 и выход из насыщения трансформатора Т1 приведут к изменению направления ЭДС и росту напряжения на обмотках I и II. Теперь к базе транзистора VT1 будет приложено прямое напряжение, ак базе VT2 — обратное.
Транзистор VT1 начнёт открываться. Ток потечёт по цепи: плюсовой вывод диодного моста VD1, участок коллектор — эмиттер VT1, обмотка III Т1, первичная обмотка трансформатора Т2, общая точка конденсаторов С3 и С4. Далее процесс повторяется, а в нагрузке формируется вторая полуволна напряжения. После запуска диод VD4 поддерживает в разряженном состоянии конденсатор С2. Поскольку в преобразователе не используется сглаживающий оксидный конденсатор (в нём нет необходимости при работе на лампу накаливания, даже, наоборот, его присутствие ухудшает коэффициент мощ-ности устройства), то по окончании полупериода выпрямленного напряжения сети генерация прекратится. С приходом следующего полупериода генератор запустится снова. В результате работы электронного трансформатора на его выходе формируются близкие по форме к синусоидальным колебания частотой 30…35 кГц (рис. 2), следующие пачками с частотой 100 Гц (рис. 3).
Рис. 2. Близкие по форме к синусоидальным колебания частотой 30…
35 кГц
Рис. 3. Колебания частотой 100 Гц
Важная особенность подобного преобразователя — он не запустится без нагрузки, поскольку при этом ток через обмотку III Т1 будет слишком мал, и трансформатор не войдёт в насыщение, процесс автогенерации сорвётся. Эта особенность делает ненужной защиту от режима холостого хода. Устройство с указанными на рис. 1 номиналами стабильно запускается при мощности нагрузки от 20 Вт.
На рис. 4 приведена схема усовершенствованного электронного трансформатора, в который добавлены помехоподавляющий фильтр и узел защиты от короткого замыкания в нагрузке. Узел защиты собран на транзисторе VT3, диоде VD6, стабилитроне VD7, конденсаторе C8 и резисторах R7-R12. Резкое увеличение тока нагрузки приведёт к увеличению напряжения на обмотках I и II трансформатора Т1 с 3…5 В в номинальном режиме до 9…10 В в режиме короткого замыкания. В результате на базе транзистора VT3 появится напряжение смещения 0,6 В. Транзистор откроется и зашунтирует конденсатор цепи запуска С6.
В результате со следующим полупериодом выпрямленного напряжения генератор не запустится. Конденсатор С8 обеспечивает задержку отключения защиты около 0,5 с.
Рис. 4. Схема усовершенствованного электронного трансформатора
Второй вариант электронного понижающего трансформатора показан на рис. 5. Он более прост в повторении, поскольку в нём нет одного трансформатора, при этом более функционален. Это тоже полумостовой преобразователь, но под управлением специализированной микросхемы IR2161S. В микросхему встроены все необходимые защитные функции: от пониженного и повышенного напряжения сети, от режима холостого хода и короткого замыкания в нагрузке, от перегрева. Также IR2161S обладает функцией мягкого старта, который заключается в плавном нарастании напряжения на выходе при включении от 0 до 11,8 В в течение 1 с. Это исключает резкий бросок тока через холодную нить лампы, что значительно, иногда в несколько раз, повышает срок её службы.
Рис. 5. Второй вариант электронного понижающего трансформатора
В первый момент, а также с приходом каждого последующего полупериода выпрямленного напряжения питание микросхемы осуществляется через диод VD3 от параметрического стабилизатора на стабилитроне VD2.
Если питание осуществляется напрямую от сети 230 В без использования фазового регулятора мощности (диммера), то цепь R1-R3C5 не нужна. После входа в рабочий режим микросхема дополнительно питается с выхода полумоста через цепь d2VD4VD5. Сразу же после запуска частота внутреннего тактового генератора микросхемы — около 125 кГц, что значительно выше частоты выходного контура С13С14Т1, в результате напряжение на вторичной обмотке трансформатора Т1 будет мало. Внутренний генератор микросхемы управляется напряжением, его частота обратно пропорциональна напряжению на конденсаторе С8. Сразу же после включения этот конденсатор начинает заряжаться от внутреннего источника тока микросхемы. Пропорционально росту напряжения на нём будет уменьшаться частота генератора микросхемы. Когда напряжение на конденсаторе достигнет 5 В (приблизительно через 1 с после включения), частота уменьшится до рабочего значения около 35 кГц, а напряжение на выходе трансформатора достигнет номинального значения 11,8 В.
Так реализован мягкий старт, после его завершения микросхема DA1 переходит в рабочий режим, в котором вывод 3 DA1 можно использовать для управления выходной мощностью. Если параллельно конденсатору С8 подключить переменный резистор сопротивлением 100 кОм, можно, изменяя напряжение на выводе 3 DA1, управлять выходным напряжением и регулировать яркость свечения лампы. При изменении напряжения на выводе 3 микросхемы DA1 от 0 до 5 В частота генерации будет меняться от 60 до 30 кГц (60 кГц при 0 В — минимальное напряжение на выходе и 30 кГц при 5 В — максимальное).
Вход CS (вывод 4) микросхемы DA1 является входом внутреннего усилителя сигнала ошибки и используется для контроля тока нагрузки и напряжения на выходе полумоста. В случае резкого увеличения тока нагрузки, например, при коротком замыкании, падение напряжения на датчике тока — резисторах R12 и R13, а следовательно, и на выводе 4 DA1 превысит 0,56 В, внутренний компаратор переключится и остановит тактовый генератор. В случае же обрыва нагрузки напряжение на выходе полумоста может превысить предельно допустимое напряжение транзисторов VT1 и VT2.
Чтобы избежать этого, к входу CS через диод VD7 подключён резистивно-ёмкостный делитель C10R9. При превышении порогового значения напряжения на резисторе R9 генерация также прекращается. Более подробно режимы работы микросхемы IR2161S рассмотрены в .
Рассчитать число витков обмоток выходного трансформатора для обоих вариантов можно, например, с помощью простой методики расчёта , выбрать подходящий магнитопровод по габаритной мощности можно с помощью каталога .
Согласно , число витков первичной обмотки равно
NI = (Uc max·t0 max) / (2·S·Bmax),
где Uc max — максимальное напряжение сети, В; t0 max — максимальное время открытого состояния транзисторов, мкс; S — площадь поперечного сечения магнитопровода, мм2; Bmax- максимальная индукция, Тл.
Число витков вторичной обмотки
где k — коэффициент трансформации, в нашем случае можно принять k = 10.
Чертёж печатной платы первого варианта электронного трансформатора (см. рис. 4) приведён на рис. 6, расположение элементов — на рис.
7. Внешний вид собранной платы показан на рис. 8. обложки. Электронный трансформатор собран на плате из фольгированного с одной стороны стеклотекстолита толщиной 1,5 мм. Все элементы для поверхностного монтажа установлены со стороны печатных проводников, выводные — на противоположной стороне платы. Большинство деталей (транзисторы VT1, VT2, трансформатор Т1, динистор VS1, конденсаторы С1-С5, С9, С10) подойдут от массовых дешёвых электронных балластов для люминесцентных ламп типа Т8, например, Tridonic PC4x18 T8, Fintar 236/418, Cimex CSVT 418P, Komtex EFBL236/418, TDM Electric EB-T8-236/418 и др., поскольку они имеют схожую схемотехнику и элементную базу. Конденсаторы С9 и С10 — металлоплёночные полипропиленовые, рассчитанные на большой импульсный ток и переменное напряжение не менее 400 В. Диод VD4 — любой быстродействующий с допустимым обратным на рис 11 пряжением не менее 150 В.
Рис. 6. Чертёж печатной платы первого варианта электронного трансформатора
Рис. 7. Расположение элементов на плате
Рис.
8. Внешний вид собранной платы
Трансформатор Т1 намотан на кольцевом магнитопроводе с магнитной проницаемостью 2300 ±15 %, его внешний диаметр — 10,2 мм, внутренний диаметр — 5,6 мм, толщина — 5,3 мм. Обмотка III (5-6) содержит один виток, обмотки I (1-2) и II (3-4) — по три витка провода диаметром 0,3 мм. Индуктивность обмоток 1-2 и 3-4 должна быть 10…15 мкГн. Выходной трансформатор Т2 намотан на магнитопроводе EV25/13/13 (Epcos) без немагнитного зазора, материал N27. Его первичная обмотка содержит 76 витков провода 5×0,2 мм. Вторичная обмотка содержит восемь витков литцендрата 100×0,08 мм. Индуктивность первичной обмотки равна 12 ±10 % мГн. Дроссель помехоподавляющего фильтра L1 намотан на маг-нитопроводе Е19/8/5, материал N30, каждая обмотка содержит по 130 витков провода диаметром 0,25 мм. Можно применить подходящий по габаритам стандартный двухобмоточный дроссель индуктивностью 30…40 мГн. Конденсаторы С1, С2 желательно применить Х-класса.
Чертёж печатной платы второго варианта электронного трансформатора (см.
рис. 5) показан на рис. 9, расположение элементов — на рис. 10. Плата также изготовлена из фольгированного с одной стороны стеклотекстолита, элементы для поверхностного монтажа расположены со стороны печатных проводников, выводные — на противоположной стороне. Внешний вид готового устройства приведён на рис. 11 и рис. 12. Выходной трансформатор Т1 намотан накольцевом магнитопроводе R29.5 (Epcos), материал N87. Первичная обмотка содержит 81 виток провода диаметром 0,6 мм, вторичная — 8 витков провода 3×1 мм. Индуктивность первичной обмотки равна 18 ±10 % мГн, вторичной — 200 ±10 % мкГн. Трансформатор Т1 рассчитывался на максимальную мощность до 150 Вт, для подключения такой нагрузки транзисторы VT1 и VT2 необходимо установить на теплоотвод — алюминиевую пластину площадью 16…18 мм2, толщиной 1,5…2 мм. При этом, правда, потребуется соответствующая переделка печатной платы. Также выходной трансформатор можно применить от первого варианта устройства (потребуется добавить на плате отверстия под иное расположение выводов).
Транзисторы STD10NM60N (VT1, VT2) можно заменить на IRF740AS или аналогичные. Стабилитрон VD2 должен быть мощностью не менее 1 Вт, напряжение стабилизации — 15,6…18 В. Конденсатор С12 — желательно дисковый керамический на номинальное постоянное напряжение 1000 В. Конденсаторы С13, С14 — металлопленочные полипропиленовые, рассчитанные на большой импульсный ток и переменное напряжение не менее 400 В. Каждую из резистивных цепей R4-R7, R14-R17, R18-R21 можно заменить одним выводным резистором соответствующих сопротивления и мощности, но при этом потребуется изменить печатную плату.
Рис. 9. Чертёж печатной платы второго варианта электронного трансформатора
Рис. 10. Расположение элементов на плате
Рис. 11. Внешний вид готового устройства
Рис. 12. Внешний вид собранной платы
Литература
1. IR2161 (S) & (PbF). Halogen convertor control IC. — URL: http://www.irf.com/product-info/datasheets/data/ir2161.pdf (24.04.15).
2.
Peter Green. 100VA dimmable electronic convertor for low voltage lighting. — URL: http:// www.irf.com/technical-info/refdesigns/ irplhalo1e.pdf (24.04.15).
3. Ferrites and Accessories. — URL: http:// en.tdk.eu/tdk-en/1 80386/tech-library/ epcos-publications/ferrites (24.04.15).
Дата публикации: 30.10.2015
Мнения читателей
- Веселин / 08.11.2017 — 22:18Какие электронные трансформаторы из представленных на рынке с им 2161 или подобные
- Эдуард / 26.12.2016 — 13:07Здрвствуйте, можно ли вместо трансформатора на 160вт поставить на 180вт? Спасибо.
- Михаил / 21.12.2016 — 22:44Я переделывал вот такие http://ali.pub/7w6tj
- Юрий / 05.08.2016 — 17:57Здравствуйте! Нельзя ли узнать частоту переменного напряжения на выходе трансформатора для галогенных ламп? Спасибо.
Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:
www.radioradar.net

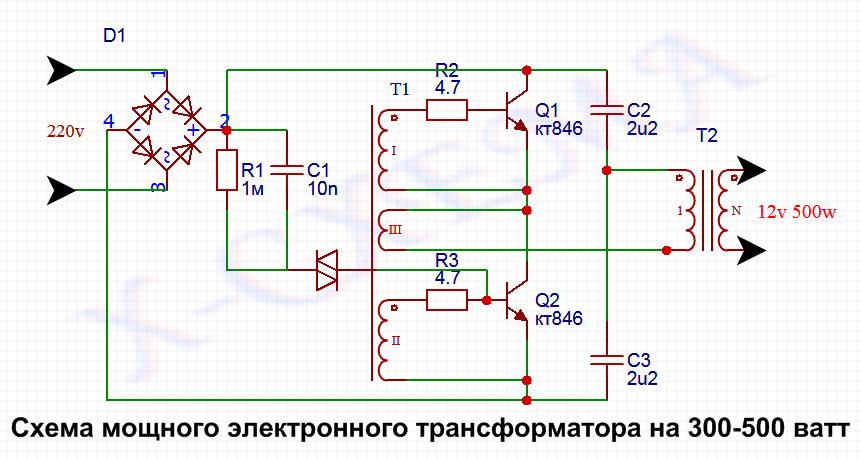

Электронный трансформатор является сетевым импульсным блоком питания с весьма хорошими показателями.
Такие блоки питания лишены защиты от КЗ на выходе, но эту недоработку можно исправить. Сегодня решил представить весь процесс увеличения мощности электронных трансформаторов для галогенных ламп. Китайский ЭТ с мощностью 150 ватт, мы превратим в мощный ИБП, который может быть использован практически для любых целей. Вторичная обмотка импульсного трансформатора, в моем случае содержит всего один виток. Обмотка намотана 10-ю жилами провода 0,5мм. Блок питания умощнен до 300 ватт, следовательно, его можно использовать для НЧ, таких как Холтон, Ланзар, Маршалл Лич и т.п. При желании, можно на основе такого ИБП собрать мощный лабораторный блок питания. Мы знаем, что многие ИБП такого типа не включаются без нагрузки, такой недостаток имеют электронные трансформаторы Tashibra с мощностью 105 ватт.
Наша схема не имеет такого недостатка, схема заводится без нагрузки и может работать с маломощными нагрузками (светодиоды и т.п.). Для умощнения нужно сделать несколько переделок. Нужно перемотать импульсный трансформатор, подобрать конденсаторы полумоста, заменить диоды в выпрямителе и использовать более мощные ключи.
В моем случае использованы диоды на полтора ампера, которые я не заменил, но обязательно замените на любые диоды с обратным напряжением не менее 400 Вольт и с током 2 Ампер и более.
Для начала давайте переделаем импульсный трансформатор. На плате можно увидеть кольцевой трансформатор с двумя обмотками, обе обмотки нужно снять. Затем берем еще одно аналогичное кольцо (снял с такого же блока) и склеиваем их. Сетевая обмотка состоит из 90 витков, витки растянуты по всему кольцу.
Диаметр провода, которым намотана обмотка 0,5…0,7мм. Далее уже мотаем вторичную обмотку. Один виток дает полтора вольта, к примеру — для получения 12 Вольт выходного напряжения, обмотка должна содержать 8 витков (но бывают и другие значения).
Далее заменяем конденсаторы полумоста. В стандартной схеме использованы конденсаторы 0,22мкФ 630 Вольт, которые были заменены на 0,5мкФ 400 Вольт. Силовые ключи использованы серии MJE13007, которые были заменены на более мощные — MJE13009.
На этом переделка почти завершена и можно уже подключить в сеть 220 Вольт. После проверки работоспособности схемы идем дальше. Дополняем ИБП сетевого напряжения. Фильтр содержит из дросселей и сглаживающего конденсатора. Электролитический конденсатор подбирается с расчетом 1мкФ на 1 Вольт, для наших 300 Ватт подбираем конденсатор с емкостью 300мкФ с минимальным напряжением 400 Вольт. Дальше приступаем к дросселям. Дроссель у меня использован готовый, был выпаян с другого ИБП. Дроссель имеет две отдельные обмотки по 30 витков провода 0,4мм.
На входе питания можно поставить предохранитель, но в моем случае он уже был на плате. Предохранитель подбирают на 1,25 — 1,5Ампер. Вот теперь все готово, уже можно дополнить схему выпрямителем на выходе и сглаживающими фильтрами. Если планируете собрать на основе такого ИБП зарядное устройство для автомобильного аккумулятора, то на выходе хватит и одного мощного диода шоттки. К числу таких диодов относится мощный импульсный диод серии STPR40, который достаточно часто применяется в компьютерных блоках питания.
Ток указанного диода 20Ампер, но для 300 ваттного блока питания и 20 Ампер маловато. Не беда! Дело в том, что указанный диод содержит в себе два аналогичных диода на 20 Ампер, нужно всего лишь подключить два крайних вывода корпуса друг к другу. Теперь у нас есть полноценный диод на 40 Ампер. Диод нужно будет установить на достаточно большой теплоотвод, поскольку последний будет перегреваться достаточно сильно, возможно понадобится небольшой кулер.Недавно в магазине на глаза попался электронный трансформатор для галогенных ламп. Стоит такой трансформатор копейки — всего 2,5$, что в разы дешевле стоимости используемых в нем компонентов. Блок был куплен для опытов. Как позже оказалось, он не имел защиту и при КЗ случился настоящий взрыв… Трансформатор был довольно мощным (150 Ватт), поэтому на входе был установлен предохранитель, который буквально лопнул. После проверки, оказалось, что половина компонентов сгорело. Ремонт обойдется дорого, да и незачем тратить нервы и время, лучше купить новый.
На следующий день были куплены сразу три трансформатора на 50, 105 и 150 ватт.
Планировалось доработать блок, поскольку это был ИБП — без каких-либо фильтров и защит.
После доработки должен был получиться мощный ИБП, основная особенность которого — компактность.
Для начала блок был снабжен сетевым фильтром.
Дроссель был выпаян из блока питания DVD проигрывателя, состоит из двух идентичных обмоток, каждая содержит по 35 витков провода 0.3мм. Только проходя через фильтр, напряжение подается на основную схему. Для сглаживания НЧ помех использовались конденсаторы на 0.1 мкФ (подобрать с напряжением 250-400 вольт). Светодиод показывает наличие сетевого напряжения.
Регулятор напряжения
Была использована схема с применением всего одного транзистора. Эта самая простая схема из всех существующих, содержит пару компонентов и работает очень хорошо. Недостаток схемы — перегрев транзистора при больших нагрузках, но все не так уж и страшно.
В схеме можно использовать любые мощные биполярные НЧ транзисторы обратной проводимости — КТ803,805,819,825,827 — рекомендую использовать последние три. Подстроечник можно брать с сопротивлением 1…6.8к, дополнительный защитный резистор берем с мощностью 0,5-1 Ватт.
Регулятор готов, идем дальше.
Защита
Еще одна простая схема, по сути это защита от переплюсовки. Реле буквально любое на 10-15 Ампер. Диод тоже можно применить любой выпрямительный, с током 1 ампер и более (отлично справляется широко применяемый 1N4007). Светодиод сигнализирует о неправильной полярности. Эта система отключает напряжение, если на выходе КЗ или неправильно подключено проверяемое устройство. БП можно использовать для проверки работоспособности самодельных УНЧ, преобразователей, автомагнитол и т.п., при этом не нужно боятся, что вдруг перепутаете полярность питания.
В дальнейшем мы рассмотрим еще несколько простых переделок электронного трансформатора, ну а пока у нас есть простой, компактный и мощный ИБП, который можно использовать в качестве лабораторного блока для начинающего.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
|---|---|---|---|---|---|---|
| Т1 | Биполярный транзистор | КТ827А | 1 | В блокнот | ||
| VD1 | Выпрямительный диод | 1N4007 | 1 | В блокнот | ||
| Диодный мост | 1 | В блокнот | ||||
| С1, С2 | Конденсатор | 0.1 мкФ | 2 | В блокнот | ||
| С3 | Конденсатор | 0.22 мкФ | 1 | В блокнот | ||
| С4-С5 | Электролитический конденсатор | 3300 мкФ | 2 | В блокнот | ||
| R2 | Резистор | 480 Ом | 1 | В блокнот | ||
| R3 | Переменный резистор | 1 кОм | 1 | В блокнот | ||
| R4 | Резистор | 2. | 1 | В блокнот | ||
| R5 | Резистор |
2 кОмСодержание статьи:
Электрооборудование в нашем доме, и освещение в том числе, работает от электричества, напряжением 220В. Но обычная лампочка накаливания с вольфрамовой нитью — вчерашний день. КПД низкий, долговечность невысокая, да и частота 50Гц создает дополнительную нагрузку на зрение. Выход — применить трансформатор для галогенных ламп и с его помощью использовать высокочастотные галогенные лампы, работающие от электричества низкого напряжения.
Трансформатор для галогенных ламп понижает напряжение с 220В до 12В. Галогенные лампы светят именно от электричества напряжением 12В.
Первый вид приборов — обмоточный трансформатор для галогенных ламп представляет собой две медные обмотки, которые взаимодействуют посредством электромагнитного поля.
Сегодня электронный трансформатор для галогенных ламп перед обмоточным индукционным имеет свои преимущества:
Перечисленные особенности обеспечивают долговечность работы, продлевают срок службы как трансформатора, так и галогенных ламп.
Примечание: у электронного трансформатора для галогенных ламп КПД 95-99% против 75-80% у трансформатора обмоточного.
Расчет и подбор понижающих трансформаторов проводят по двум основным критериям:
Первый параметр показывает, галогенные лампы какого напряжения можно присоединить с помощью трансформатора. Второй дает общую мощность подключаемых ламп, подключаемых с его помощью. Значение основных параметров отображено на крышке корпуса трансформатора.
Примечание: галогенные лампы через трансформатор подключают параллельно. При этом суммируется их мощность, а напряжение остается неизменным. В отличие от параллельного подключения, при последовательном суммируется напряжение.
При необходимости подключения большого количества галогенных светильников, их следует разделить на группы. Для этого можно привести такие аргументы:
Разделив освещение на группы, обеспечим это условие.
Схема подключения светильников каждый через свой трансформатор — Фото 07
Совет: работая, трансформатор для галогенных ламп, особенно индукционный, во время работы может основательно нагреваться.
Это надо учитывать, выбирая место его установки.
Широко используемый трансформатор (Рис. 2) имеет в своем составе с двунаправленный динистор «TRIGGER DIODE» и работает следующим способом: диодный мост выпрямляет переменное напряжение до полусинусоидального с удвоенной частотой. Двунаправленный динистор D6 запускает преобразователь трансформатора и генерацию полумоста, что позволяет довести частоту электрического тока на выходе до 30-50 кГц.
Сейчас применяются более совершенные трансформаторы с микросхемой IR2161. Использование микросхемы, имея всего 8 контактов, значительно основательно повысила надежность трансформаторов устройств, в первую очередь из-за уменьшения количества составляющих компонентов. Также он отличается высокой технологичностью, а именно:
Трансформатор для галогенных ламп имеет своего «родственника» — трансформатор для светодиодного освещения. Но даже при одинаковой номинальной мощности и напряжении на выходе эти трансформаторы приборы не взаимозаменяемы.
Дело в том, что в галогенной лампе источником света является нить накаливания. В свечении светодиода заложена совсем другая физика. Электрический ток проходит по P/N переходу диода и отдает часть энергии в виде фотона света. Это отличие физического явления свечения галогенной лампы и светодиода ставит различные требования к трансформаторам. Не вдаваясь в глубокий анализ осциллограмм трансформаторов в рамках этой статьи, сделаем вводы:
Зарядные устройства для автомобильных аккумуляторов сделать самому. Как сделать зарядное устройство для аккумулятора
Неоднократно мы с вами беседовали о всевозможных зарядных устройствах для автомобильного аккумуляторам на импульсной основе, сегодня тоже не исключение. А рассмотрим мы конструкцию ИИП, который может иметь выходную мощность 350-600 ватт,но и это не предел, поскольку мощность при желании можно поднять до 1300-1500 ватт, следовательно, на такой основе можно соорудить пуско-зарядное устройство, ведь при напряжении 12-14 Вольт с блока 1500 ватт можно снять до 120 Ампер тока! ну разумеется
Конструкция привлекла мое внимание еще месяц назад, когда на одном из сайтов на глаза попалась статейка.
Схема регулятора мощности показалось довольно простой, поэтому решил использовать эту схему для своей конструкции, которая особа проста и не требует никакой наладки. Схема предназначена для зарядки мощных кислотных аккумуляторов с емкостью 40-100А/ч, реализована по импульсной основе. Основной, силовой частью нашего зарядного устройства является сетевой импульсный блок питания с мощностью
Совсем недавно решил изготовить несколько зарядных устройств для автомобильного аккумуляторы, который собирался продавать на местном рынке. В наличии имелись довольно красивые промышленные корпуса, стоило лишь изготовить хорошую начинку и все дела. Но тут столкнулся с рядами проблем, начиная от блока питания, заканчивая узлом управления выходного напряжения. Пошел и купил старый добрый электронный трансформатор типа ташибра (китайский бренд) на 105 ватт и начал переделку.
Довольно простое зарядное устройство автоматического типа можно реализовать на микросхеме LM317, которая из себя представляет линейный стабилизатор напряжения с регулируемым выходным напряжением.
Микросхема может также работать в качестве стабилизатора тока.
Качественное зарядное устройство для авто аккумулятора, на рынке можно приобрести за 50$, а сегодня расскажу самый простой способ изготовления такого зарядного устройства с минимальными расходами денежных средств, оно простое и изготовить сможет даже начинающий радиолюбитель.
Конструкцию простейшего зарядного устройства для автомобильных аккумуляторов можно реализовать за пол часа с минимальными затратами, ниже будет описан процесс сборки такого зарядного устройства.
В статье рассмотрено простое по схемному решению зарядное устройство (ЗУ) для аккумуляторов различного класса, предназначенных для питания электрических сетей автомобилей, мотоциклов, фонарей и т.д. ЗУ простое в эксплуатации, не требует корректировок в процессе заряда аккумулятора, не боится коротких замыканий, несложно и дешево в изготовлении.
Недавно в интернете попалась схема мощного зарядного устройство для автомобильных аккумуляторов с током до 20А.
На самом деле это мощный регулируемый блок питания собранный всего на двух транзисторах. Основное достоинство схемы — минимальное количество используемых компонентов, но сами компоненты довольно недешевые, речь идет о транзисторах.
Естественно у каждого в машине есть зарядки в прикуриватель для всякого рода девайсов навигатор, телефон и т.д. Прикуриватель естественно не без размерный и тем более он один (вернее гнездо прикуривателя), а если еще и человек курящий то сам прикуриватель надо вынуть куда то положить, а если уж надо что-то подключить в зарядку то тогда использование прикуривателя по прямому назначению просто невозможно, можно решить подключение всякого рода тройников с гнездом как прикуриватель, но это как то
Недавно в голову пришла идея собрать автомобильное зарядное устройство на базе дешевых китайских БП с ценой 5-10$. В магазинах электроники сейчас можно найти такие блоки, которые предназначены для запитки светодиодных лент. Поскольку такие ленты питаются от 12 Вольт, следовательно выходное напряжение блока питания тоже в пределах 12Вольт
Представляю конструкцию несложного DC-DC преобразователя, который позволит вам зарядить мобильный телефон, планшетный компьютер или любое другое портативное устройство от автомобильной бортовой сети 12 Вольт.
Сердцем схемы является специализированная микросхема 34063api разработанная специально для таких целей.
После статьи зарядного устройство из электронного трансформатора на мой электронный адрес поступило много писем, с просьбой пояснить и рассказать — как умощнить схему электронного трансформатора, и чтобы не писать каждому пользователю отдельно, решил напечатать эту статью, где я расскажу о тех основных узлах, которые нужно будет переделать для увеличения выходной мощности электронного трансформатора.
Далеко не у каждого автовладельца имеется в наличии зарядное устройство для автомобильного аккумулятора. Многие не считают нужным приобретать такой агрегат, считая, что он им не понадобится. Однако, как показывает практика, хотя бы раз в жизни каждый водитель оказывался в ситуации, когда необходимо ехать, а .
Необязательно приобретать новое заводское зарядное устройство, его можно самостоятельно выполнить из, например, старых электроприборов. Существует множество вариантов создания своими руками автомобильных зарядных устройств, но большая их часть обладает существенными недостатками.
- Трансформатор используется типа ТН61-22, обмотки соединяются последовательным образом. Коэффициент полезного действия зарядки не меньше 0,8, сила тока — не больше 6 ампер, поэтому прекрасно подойдёт трансформатор с мощностью, равной 150 ваттам. Обмотка трансформатора обязана обеспечивать напряжение до 20 вольт при силе тока до 8 ампер. При отсутствии готовой модели можно взять любой трансформатор необходимой мощности и намотать вторичную обработку. Для расчётов количества витков применяйте специально предназначенный для этого калькулятор, который можно найти на сайтах в интернете.
- Подходят конденсаторы из ряда МБГЧ, предназначенные для тока напряжением не меньше 350 вольт. Если конденсатор поддерживает работу с переменным током, то он подойдёт для создания зарядного устройства.
- Диоды подойдут абсолютно любые, но они должны быть рассчитаны на ток до 10 ампер.
- Операционным усилителем может быть выбран аналог AN6551 — КР1005УД1. Именно такую модель раньше вставляли в магнитофоны ВМ-12.
Он очень хорош тем, что не требует при работе двухполярного питания, а также цепей коррекции. КР1005УД1 функционирует при колебаниях напряжения более 7 В. В общем, эту модель можно заменить любой аналогичной. К примеру, это могут быть LM158, LM358 и LM258, но тогда придётся менять рисунок печатной платы. - Для измерения напряжения и тока подойдёт любая электромагнитная головка, например М24. Если показатели напряжения вас не интересуют, то просто установите амперметр, который рассчитан на постоянный ток. В обратном случае напряжение контролируется тестером или мультиметром.
Он очень хорош тем, что не требует при работе двухполярного питания, а также цепей коррекции. КР1005УД1 функционирует при колебаниях напряжения более 7 В. В общем, эту модель можно заменить любой аналогичной. К примеру, это могут быть LM158, LM358 и LM258, но тогда придётся менять рисунок печатной платы.На видео — создание автомобильного зарядного устройства:
Проверка и настройка
В том случае, когда все элементы исправны и сборка произошла без ошибок, то схема должна заработать сразу. И автовладельцу необходимо только лишь установить порог напряжения с помощью резистора. Когда зарядка достигнет этого прибора, произойдёт переключение на режим малого тока.
Регулировка осуществляется в момент зарядки.
Но лучше, наверно, подстраховать себя: настроить и проверить схемы защиты и регулирования. Из измерительных приборов для этого понадобятся мультиметр или тестер, рассчитанный на работу с постоянным напряжением.
Как заряжать собранным устройством
Существуют определённые правила, которые необходимо соблюдать при использовании самодельного автомобильного зарядного устройства.
Важно ещё до начала зарядки , очистить его от пыли и грязи. Затем протереть раствором соды, для того чтобы удалить кислотные остатки. Если частички кислоты на аккумуляторе есть, то сода начнёт пениться.
Пробки для заливки кислот в аккумуляторе необходимо выкрутить. Это делается для того, чтобы газы, образующиеся в аккумуляторе, имели возможность выходить. Затем следует проверить количество : если уровень меньше оптимального, долейте дистиллированной воды.
После этого переключателем выставьте определённое показание тока заряда, подключите собранное устройство, учитывая при этом полярность.
Соответственно, плюсовой вывод зарядки следует подсоединить к плюсовому выводу аккумулятора. Нахождение переключателя в нижнем положении приведёт стрелку устройства на показатель текущего напряжения. Вольтметр начинает в это же время показывать напряжение тока.
Если обладает ёмкостью 50 А·ч, на данный момент он заряжен на 50%, то сначала следует установить ток на отметку 25 ампер, постепенно уменьшая её до нуля. На подобном принципе функционируют автоматические устройства для зарядки. Они помогают зарядить на 100% аккумулятор автомобиля. Правда, такие устройства очень дорого стоят. При своевременной зарядке такой недешёвый аппарат не нужен.
Подводя итоги, можно сказать, что, используя даже б/у детали от старых приборов, можно собрать вполне приличное зарядное устройство для автомобильного аккумулятора. Если нет способностей выполнить это самостоятельно, то всегда можно найти такого умельца в каждом гаражном кооперативе. И уж наверняка обойдётся это существенно дешевле, чем купить новое заводское устройство.
Автолюбители, не меняющие машины каждые 2 года, рано или поздно сталкиваются с разрядкой аккумуляторной батареи. Это случается как по причине ее износа, так и по вине других элементов бортовой электросети. Чтобы и дальше эксплуатировать аккумулятор, нужно постоянно его подзаряжать. Вариантов здесь два: купить для этой цели прибор заводского изготовления либо собрать зарядное устройство (ЗУ) для автомобиля своими руками.
Кратко о заводских моделях зарядников
В торговой сети продается 3 вида приборов, предназначенных для восстановления источников питания авто:
- импульсные;
- автоматические;
- трансформаторные зарядно-пусковые аппараты.
Первый тип ЗУ способен полностью заряжать батареи с помощью импульсов в двух режимах – сначала при постоянном напряжении, а потом – при неизменном токе. Это наиболее простые и доступные по цене изделия, пригодные для подзарядки всех типов автомобильных аккумуляторов. Автоматические модели устроены сложнее, зато не требуют присмотра в процессе работы.
Невзирая на более высокую цену, подобные ЗУ – лучший выбор для водителя – новичка, поскольку благодаря системам защиты никогда не перегреют и не испортят батарею.
Недавно в продаже появились мобильные приборы, оснащенные собственным аккумулятором, передающим заряд автомобильному при необходимости. Но их тоже придется периодически заряжать от электросети 220 В.
Мощные трансформаторные аппараты, способные не только подзаряжать источник питания, но и вращать стартер машины, больше относятся к профессиональным установкам. Такой зарядник, хоть и обладает широкими возможностями, стоит немалых денег, поэтому рядовым пользователям малоинтересен.
Но как поступить, когда аккумулятор уже разрядился, зарядки дома еще нет, а завтра нужно ехать на работу? Разовый вариант – обратиться к соседям или знакомым за помощью, но лучше смастерить примитивное ЗУ своими руками.
Из чего должен состоять прибор?
Основными элементами любого заряжающего устройства являются:
- Преобразователь сетевого напряжения 220 В – катушка либо трансформатор. Его задача – обеспечить напряжение, приемлемое для подзарядки батареи, составляющее 12-15 В.
- Выпрямитель. Он превращает переменный ток бытовой электросети в постоянный, необходимый для восстановления заряда аккумулятора.
- Выключатель и предохранитель.
- Провода с клеммами.
Его задача – обеспечить напряжение, приемлемое для подзарядки батареи, составляющее 12-15 В.Заводские аппараты дополнительно оснащаются приборами для измерения напряжения и тока, защитными элементами и таймерами. Самодельное зарядное устройство тоже можно усовершенствовать до уровня заводского при условии, что вы владеете познаниями в электротехнике. Если вам знакомы только азы, то в домашних условиях сможете собрать следующие примитивные конструкции:
- зарядку из адаптера для ноутбука;
- зарядник из деталей от старой бытовой техники.
Подзарядка с помощью адаптера для ноутбука
В устройствах для питания ноутбуков уже встроен преобразователь и выпрямитель. Вдобавок там есть элементы стабилизации и сглаживания выходного напряжения. Чтобы использовать их в качестве заряжающего прибора, следует проверить величину этого напряжения.
Она должна составлять не менее 12 В, иначе автомобильный аккумулятор на зарядится.
Для проверки необходимо вставить вилку адаптера в розетку и соединить плюсовую клемму вольтметра с контактом, находящимся внутри круглого штекера. Минусовый контакт расположен снаружи. Если вольтметр показал 12 В и более, то подключите адаптер к батарее следующим образом:
- Возьмите 2 медных провода, зачистите их концы и прикрепите к контактам штекера.
- «Минусовую» клемму аккумулятора присоедините к проводу от наружного контакта адаптера.
- Провод от внутреннего контакта подключите к «плюсовой» клемме.
- В разрыв «плюсового» провода поставьте маломощную автомобильную лампочку на 12 В, она послужит балластным сопротивлением.
- Откройте крышку батареи либо отвинтите пробки и включите адаптер в сеть.
Такая зарядка для аккумулятора автомобиля не способна восстановить полностью «севший» источник питания. Но если заряд был утрачен частично, то за несколько часов батарею удастся подзарядить, чтобы завести двигатель.
В качестве заряжающего устройства допускается применение других типов адаптеров, дающих на выходе напряжение 12-15 В.
Негативный момент: если внутри батареи замкнули «банки», то маломощный адаптер может быстро выйти из строя, а вы останетесь без машины и ноутбука. Поэтому стоит внимательно наблюдать за процессом первые полчаса и при перегреве немедленно отключить зарядку.
Сборка ЗУ из старых радиодеталей
Вариант с адаптерами не годится для постоянного применения, поскольку есть риск испортить приспособление, притом, что скорость зарядки довольно низкая. Более мощный и надежный зарядник получится из деталей старых телевизоров и ламповых радиоприемников, хотя для его изготовления придется потрудиться. Для сборки схемы понадобится:
- силовой трансформатор, понижающий напряжение до 12-15 В;
- диоды серий Д214…Д243 – 4 шт.;
- конденсатор электролитический номиналом 1000 мкФ, рассчитанный на 25 В;
- старый тумблер (220 В, 6 А) и гнездо для предохранителя на 1 А;
- провода с разъемами типа «крокодил»;
- подходящий металлический корпус.
Первым делом необходимо проверить напряжение на выходе трансформатора, подключив первичную (силовую) обмотку к электросети и снимая показания с концов других обмоток (их бывает несколько). Выбрав контакты с подходящим напряжением, остальные откусите либо заизолируйте.
Подойдет вариант с напряжением 24…30 В, если 12 В отсутствует. Его удастся снизить наполовину, изменив схему.
Самодельное зарядное устройство для аккумулятора собирайте в таком порядке:
- Установите трансформатор в металлический корпус, туда же поместите 4 диода, прикрученных гайками к листу гетинакса либо текстолита.
- К силовой обмотке трансформатора через выключатель и предохранитель подключите сетевой кабель.
- Спаяйте диодный мост по схеме и присоедините его проводами ко вторичной обмотке трансформатора.
- На выходе диодного моста поставьте конденсатор, соблюдая полярность.
- Подключите зарядные провода с «крокодилами».
Для контроля напряжения и тока желательно установить в ЗУ показывающий амперметр и вольтметр . Первый включается в цепь последовательно, второй – параллельно. Впоследствии вы сможете усовершенствовать аппарат, добавив ручной регулятор напряжения, контрольную лампу и реле безопасности.
Если трансформатор выдает до 30 В, то вместо диодного моста поставьте 1 диод, подключенный последовательно. Он «выпрямит» переменный ток и уменьшит его вдвое – до 15 В.
Скорость зарядки аккумулятора самодельным аппаратом зависит от мощности трансформатора, но она будет намного выше, чем при подзарядке адаптером. Недостаток устройства, сделанного своими руками, заключается в отсутствии автоматики, отчего процесс придется контролировать, чтобы не выкипел электролит и батарея не перегрелась.
Многие автолюбители отлично знают, что для продления срока службы аккумуляторной батареи требуется периодическая ее именно от зарядного устройства, а не от генератора автомобиля.
И чем больше срок службы аккумулятора, тем чаще его нужно заряжать, чтобы восстанавливать заряд.
Без зарядных устройств не обойтись
Для выполнения данной операции, как уже отмечено, используются зарядные устройства, работающие от сети 220 В. Таких устройств на автомобильном рынке очень много, они могут обладать различными полезными дополнительными функциями.
Однако все они выполняют одну работу – преобразуют переменное напряжение 220 В в постоянное – 13,8-14,4 В.
В некоторых моделях сила тока при зарядке регулируется вручную, но есть и модели с полностью автоматической работой.
Из всех недостатков покупных зарядных устройств можно отметить высокую их стоимость, и чем «навороченней» прибор, тем цена на него выше.
А ведь у многих под рукой есть большое количество электроприборов, составные части которых вполне могут подойти для создания самодельного зарядного устройства.
Да, самодельный прибор выглядеть будет не так презентабельно, как покупной, но ведь его задача – заряжать АКБ, а не «красоваться» на полке.
Одними из важнейших условий при создании зарядного устройства – это хоть начальное знание электротехники и радиоэлектроники, а также умение держать в руках паяльник и уметь правильно им пользоваться.
ЗУ из лампового телевизора
Первой будет схема, пожалуй, самая простейшая, и справиться с ней сможет практически любой автолюбитель.
Для изготовления простейшего зарядного устройства понадобиться всего лишь две составные части – трансформатор и выпрямитель.
Главное условие, которым должно соответствовать зарядное устройство – это сила тока на выходе из прибора должна составлять 10% от емкости АКБ.
То есть, зачастую на легковых авто применяется батарея на 60 Ач, исходя из этого, на выходе из прибора сила тока должна быть на уровне 6 А. При этом напряжение 13,8-14,2 В.
Если у кого-то стоит старый ненужный ламповый советский телевизор, то лучше трансформатора, чем из него не найти.
Принципиальная схема зарядного устройства из телевизора имеет такой вид.
Зачастую на таких телевизорах устанавливался трансформатор ТС-180. Особенностью его являлось наличие двух вторичных обмоток, по 6,4 В и силой тока 4,7 А. Первичная обмотка тоже состоит из двух частей.
Вначале потребуется выполнить последовательное подключение обмоток. Удобство работ с таким трансформатором в том, что каждый из выводов обмотки имеет свое обозначение.
Для последовательного соединения вторичной обмотки нужно соединить между собой выводы 9 и 9\’.
А к выводам 10 и 10\’ – припаять два отрезка медного провода. Все провода, которые припаиваются к выводам должны иметь сечение не менее 2,5 мм. кв.
Что касается первичной обмотки, то для последовательного соединения нужно соединить между собой выводы 1 и 1\’. Провода с вилкой для подключения к сети нужно припаять к выводам 2 и 2\’. На этом с трансформатором работы завершены.
На схеме указано, как должно производится подключение диодов – к диодному мосту припаиваются провода, идущие от выводов 10 и 10\’, а также провода, которые будут идти к АКБ.
Не стоит забывать и о предохранителях. Один из них рекомендуется установить на «плюсовом» выводе с диодного моста. Этот предохранитель должен быть рассчитан на ток не более 10 А. Второй предохранитель (на 0,5 А) нужно установить на выводе 2 трансформатора.
Перед началом зарядки лучше проверить работоспособность устройства и проверить его выходные параметры при помощи амперметра и вольтметра.
Иногда бывает, что сила тока несколько больше, чем требуется, поэтому некоторые в цепь установить 12-вольтовую лампу накаливания с мощностью от 21 до 60 Ватт. Эта лампа «заберет» на себя излишки силы тока.
ЗУ из микроволновой печи
Некоторые автолюбители используют трансформатор от сломанной микроволновой печи. Но этот трансформатор нужно будет переделывать, поскольку он является повышающим, а не понижающим.
Необязательно, чтобы трансформатор был исправен, поскольку в нем зачастую сгорает вторичная обмотка, которую в процессе создания устройства все равно придется удалять.
Переделка трансформатора сводится к полному удалению вторичной обмотки, и намотки новой.
В качестве новой обмотки используется изолированный провод сечением не менее 2,0 мм. кв.
При намотке нужно определиться с количеством витков. Можно сделать это экспериментально – намотать на сердечник 10 витков нового провода, после чего к его концам подсоединить вольтметр и запитать трансформатор.
По показаниям вольтметра определяется, какое напряжение на выходе обеспечивают эти 10 витков.
К примеру, замеры показали, что на выходе есть 2,0 В. Значит, 12В на выходе обеспечат 60 витков, а 13 В – 65 витков. Как вы поняли, 5 витков добавляет 1 вольт.
Стоит указать, что сборку такого зарядного устройства лучше производить качественно, затем все составные части поместить в корпус, который можно изготовить из подручных материалов. Или смонтировать на основу.
Обязательно следует пометить где «плюсовой» провод, а где — «минусовой», чтобы не «переплюсовать», и не вывести из строя прибор.
ЗУ из блока питания АТХ (для подготовленных)
Более сложную схему имеет зарядное устройство, изготовленное из компьютерного блока питания.
Для изготовления устройства подойдут блоки мощностью не менее 200 Ватт моделей АТ или АТХ, которые управляются контроллером TL494 или КА7500. Важно, чтобы блок питания был полностью исправен. Не плохо себя показала модель ST-230WHF из старых ПК.
Фрагмент схемы такого зарядного устройства представлена ниже, по ней и будем работать.
Помимо блока питания также потребуется наличие потенциометра-регулятора, подстроечный резистор на 27 кОм, два резистора мощностью 5 Вт (5WR2J) и сопротивлением 0,2 Ом или один С5-16МВ.
Начальный этап работ сводится к отключению всего ненужного, которыми являются провода «-5 В», «+5 В», «-12 В» и «+12 В».
Резистор, указанный на схеме как R1 (он обеспечивает подачу напряжения +5 В на вывод 1 контроллера TL494) нужно выпаять, а на его место впаять подготовленный подстроечный резистор на 27 кОм.
На верхний вывод этого резистора нужно подвести шину +12 В.
Вывод 16 контроллера следует отсоединить от общего провода, а также нужно перерезать соединения выводов 14 и 15.
В заднюю стенку корпуса блока питания нужно установить потенциометр-регулятор (на схеме – R10). Устанавливать его нужно на изоляционную пластину, чтобы он не касался корпуса блока.
Через эту стенку следует также вывести проводку для подключения к сети, а также провода для подключения АКБ.
Чтобы обеспечить удобство регулировки прибора из имеющихся двух резисторов на 5 Вт на отдельной плате нужно сделать блок резисторов, подключенных параллельно, что обеспечит на выходе 10 Вт с сопротивлением 0,1 Ом.
Необходимость зарядки АКБ возникает у многих автолюбителей. Одни для этих целей используют фирменные зарядные устройства, другие пользуются самодельными ЗУ, изготовленными в домашних условиях. Как сделать и как правильно зарядить батарею таким девайсом? Об этом мы расскажем ниже.
[ Скрыть ]
Конструкция и принцип работы ЗУ
Простое зарядное устройство для представляет собой девайс, использующийся для восстановления заряда батареи. Суть функционирования любого ЗУ заключается в том, что этот прибор позволяет преобразовать напряжение из бытовой сети 220 вольт в напряжение, необходимое для . На сегодняшний день существует множество видов ЗУ, но в основе любого девайса лежит два основных компонента — это трансформаторное устройство, а также выпрямитель (автор видео о том, как выбрать прибор для зарядки, — канал Аккумуляторщик).
Сам процесс состоит из нескольких этапов:
- при подзарядке батареи параметр зарядного тока понижается, а уровень сопротивления увеличивается;
- в тот момент, когда параметр напряжения подходит к 12 вольтам, уровень зарядного тока доходит до нуля — в этот момент АКБ зарядится полностью, а ЗУ можно будет отключить.
Инструкция по изготовлению простого ЗУ своими руками
Если вы хотите сделать зарядное устройство для автомобильного аккумулятора на 12 или на 6 вольт, то мы можем вам в этом помочь.
Разумеется, если вы никогда ранее не сталкивались с такой необходимостью, но хотите получить функциональный прибор, то лучше осуществить покупку автоматического . Ведь самодельное зарядное устройство для автомобильного аккумулятора не будет обладать такими функциями, как фирменный девайс.
Инструменты и материалы
Итак, чтобы сделать зарядное устройство для аккумулятора своими руками, вам потребуются такие элементы:
- паяльник с расходными материалами;
- текстолитовая плита;
- провод с вилкой для подключения к бытовой сети;
- радиатор от компьютера.
В зависимости от , дополнительно могут использоваться амперметр и прочие компоненты, которые позволяют правильно заряжать и осуществлять контроль заряда. Разумеется, чтобы изготовить автомобильное зарядное устройство, нужно также подготовить трансформаторный узел и выпрямитель для зарядки аккумулятора. Кстати, сам корпус можно взять из старого амперметра. Корпус амперметра имеет несколько отверстий, к которым можно подключить нужные элементы.
Если амперметра у вас нет, то можно найти что-то похожее.
Фотогалерея «Готовимся к сборке»
Этапы
Чтобы соорудить зарядное устройство для автомобильного аккумулятора своими руками, сделайте следующее:
- Итак, сначала нужно поработать с трансформатором. Мы покажем пример изготовления самодельного ЗУ с трансформаторным устройством ТС-180-2 — такой девайс можно снять со старого лампового ТВ. Такие устройства оснащаются двумя обмотками — первичными и вторичными, причем на выходе каждого вторичного компонента ток составляет 4.7 ампера, а напряжение — 6.4 вольта. Соответственно, самодельное ЗУ будет выдавать 12.8 вольт, но для этого обмотки необходимо подключить последовательным способом.
- Чтобы подключить обмотки, вам понадобится кабель, сечение которого будет составлять на меньше 2.5 мм2.
- Используя перемычку, нужно соединить как вторичные, так и первичные компоненты.
- Затем вам понадобится диодный мост, для его обустройства возьмите четыре диодных элемента, каждый из которых должен быть рассчитан на работу в условиях тока не меньше 10 ампер.
- Диоды фиксируются на текстолитовой плите, после чего их нужно будет правильно подключить.
- К выходным диодным компонентам подключаются кабеля, при помощи которых самодельное ЗУ будет соединяться с батареей. Для замера уровня напряжения можно дополнительно использовать электромагнитную головку, но если этот параметр вас не интересует, от можно произвести монтаж амперметра, рассчитанного на постоянный ток. Выполнив эти действия, зарядное устройство своими руками будет готово (автор видео об изготовлении простейшего по своей конструкции прибора — канал Паяльник TV).
Как заряжать АКБ самодельным зарядным устройством?
Теперь вы знаете, как сделать зарядное устройство для своего авто в домашних условиях. Но как его правильно использовать, чтобы это не повлияло на ресурс эксплуатации заряженной батареи?
- При подключении всегда нужно соблюдать полярность, чтобы не перепутать клеммы. Если вы допустите ошибку и перепутаете клеммы, от просто «убьете» АКБ. Так что всегда плюсовой провод от ЗУ подключается к плюсу батареи, а отрицательный — к минусу.
- Никогда не пытайтесь проверить батарею на искру — несмотря на то, что в интернете есть множество рекомендаций касательно этого, замыкать провода ни в коем случае нельзя. Это негативно повлияет на работу ЗУ и самого АКБ в дальнейшем.
- Когда прибор подключается к батарее, он должен быть отключен от сети. То же самое касается и его отключения.
- При изготовлении и сборке ЗУ, да и во время его использования, всегда будьте аккуратны. Чтобы не травмироваться, всегда соблюдайте технику безопасности, в частности, работая с электрическими компонентами. В том случае, если во время изготовления будут допущены ошибки, это может стать причиной не только травмирования человека, но и выхода из строя АКБ в целом.
- Никогда не оставляйте работающее ЗУ без присмотра — нужно понимать, что это самодельный прибор и в его работе может произойти все, что угодно. При подзарядке прибор с батареей должны находиться в проветриваемом помещении, как можно дальше от взрывоопасных материалов.
Так что всегда плюсовой провод от ЗУ подключается к плюсу батареи, а отрицательный — к минусу.
Видео «Пример сборки самодельного ЗУ своими руками»
На видео ниже представлен пример сборки самодельного ЗУ для автомобильной батареи по более сложной схеме с основными рекомендациями и советами (автор ролика — канал AKA KASYAN).
Трансформатор зарядной станции для электромобилей
Скачать Распечатать PDF
Работая с различными и уважаемыми организациями на рынке электромобилей (EV), Olsun успешно разработала и поставила как индивидуальные трансформаторы низкого и среднего напряжения, так и линейки подстанций для интеграции в системы зарядки электромобилей.
Успех этих уникальных приложений является результатом совместной работы с инженерным персоналом организаций, занимающихся системами зарядки электромобилей.Рассмотрение требований и спецификаций, задавание вопросов и рассмотрение ответов и проблем с приложениями, с которыми сталкиваются наши клиенты, привели к успешным решениям, разработанным Olsun.
Рынок электромобилей развивается.
Поскольку электромобили становятся все более распространенными, необходимо разработать эффективные системы зарядки, чтобы удовлетворить неизбежный спрос на зарядку. Чтобы быть эффективными, системы зарядки должны учитывать несколько аспектов дизайна, включая физический размер, простоту размещения, интерфейс утилиты или источника питания, эстетику окружающей среды и затраты на установку.Что касается Olsun Electrics, у нас есть подтвержденные опытом результаты работы рука об руку с организациями, занимающимися разработкой систем зарядки электромобилей, в области электрических, габаритных и других функционально важных требований к трансформаторам и распределительным цепям.
Низковольтные подстанции Olsun
Первичный фидер сети или источника на 600 вольт или менее
Слева: Первичная мини-подстанция 750 кВт с двумя независимыми вторичными обмотками, обеспечивающая питание двух модулей сверхбыстрой зарядки 350 кВт и абонентских устройств.
Справа: Низковольтная первичная и изолированная вторичная обмотки, обеспечивающие питание одного модуля сверхбыстрой зарядки мощностью 350 кВт и пользовательских устройств.
Многовторичная мини-подстанция мощностью 1320 кВА с служебным первичным устройством НН.
Установка первичной мини-подстанции НН 1320 кВА.
Успехи сотрудничества OEM / Olsun:
- Разработка сердечника и катушки для прямой интеграции в сборку продукции OEM, требующая особых характеристик производительности и размеров.
- Различные итерации конструкций Olsun для удовлетворения меняющихся требований OEM-производителей к электрооборудованию на мировом рынке.
- Разработка трансформаторов с несколькими выходами и их интеграция в схемы подстанций для обеспечения обслуживания нескольких модулей электромобилей и пользовательских блоков (UU), т. е. один блок-источник трансформатора… много доступных пользовательских блоков.
- Интеграция вспомогательных источников, чтобы исключить необходимость предоставления пользователем отдельных источников электроэнергии для периферийного механизма на заданном участке применения.
Результаты, дающие возможность:
- Поставка первичных устройств низкого или среднего напряжения для обеспечения гибкости для организации по производству электромобилей при работе с их энергоснабжающей организацией.
- Дизайн упаковки должен быть приемлемым с эстетической точки зрения и размеров; даже совпадение цветов!
- Минимизируйте первоначальные затраты за счет интеграции специальных электрических требований и связанных с ними требований к связи и управлению для комплектной подстанции, т. е. модульных фидерных выключателей, расцепителей выключателя, первичной и/или вторичной максимальной токовой защиты и пакетов мониторинга SCADA, и это лишь некоторые из них.
Специальная конструкция сердечника и катушки для интеграции в быстрозарядные устройства OEM.
Подстанции среднего напряжения Olsun
Первичный фидер сети или источника 5 кВ или 15 кВ
Многовторичная мини-подстанция среднего напряжения 1475 кВА в ожидании силовых модулей зарядного устройства.
Узнайте, как продукты Olsun можно интегрировать в систему силовых модулей вашего электромобиля. Свяжитесь с Olsun Electrics Corporation сегодня.
Скачать Распечатать PDF
Зарядка электромобиля
Зарядка электромобиляСообщение о COVID-19.
Трансформаторы все чаще используются для питания станций зарядки электромобилей.При интеграции трансформаторов и зарядных устройств для электромобилей необходимо учитывать несколько соображений.
Зарядные устройства для электромобилей действуют как нелинейные нагрузки на энергосистему, что вызывает гармоники и искажения тока и напряжения. Эти гармоники делают правильный выбор трансформатора критически важным для работы как самого трансформатора, так и системы в целом.
Зарядные устройства Уровня 1 и Уровня 2 меньшей мощности представляют собой однофазные нагрузки, которые чаще всего используются в домах, на парковках и в коммерческих автопарках и обычно имеют нагрузку от 2 до 4 кВА.Установки с несколькими блоками могут вызвать критические гармонические искажения тока и напряжения. Следует учитывать, что распределительные трансформаторы HPS Sentinel с рейтингом K эффективно работают с этими гармониками, в то время как HPS Sentinel H гармоники, смягчающие зигзагообразную вторичную обмотку, могут значительно улучшить качество электроэнергии и снизить нейтральные токи за счет подавления гармоник.
Зарядные устройства уровня 3 обычно имеют мощность выше 200 кВА и позволяют эффективно зарядить автомобиль за 10–20 минут.
Эти большие мощности часто должны обеспечиваться большими распределительными трансформаторами HPS Sentinel класса 600 вольт или линиями трансформаторов сухого типа HPS Millennium и HPS EnduraCoil среднего напряжения.
Трехфазные автотрансформаторы и однофазные мини-центры питания HPS PowerPlus также обеспечивают значительную экономию места и времени установки во многих приложениях.
| Уровень 1 | Уровень 2 | Уровень 3 | |
| Типичная нагрузка на единицу | от 1 до 2 кВА | от 3 до 8 кВА | от 200 до 500 кВА |
| Типовое напряжение питания | от 120 до 240 | от 240 до 480.Автопарк и автостоянки могут питаться от среднего напряжения | 480 или среднее напряжение |
| Этап | Обычно одноместный | Один или три в зависимости от количества установок | Три |
Технические статьи
Брошюры
Презентация
youtube.com/embed/nfFMUoWscoY» title=»YouTube video player» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture»/> Файлы cookie помогают нам улучшить работу вашего веб-сайта.Используя наш веб-сайт, вы соглашаетесь на использование нами файлов cookie.
Трансформатор зарядного устройствадля улучшенного освещения Сертифицированные продукты
Испытайте мощность высококлассного трансформатора зарядного устройства с невероятными скидками на Alibaba.com. Соответствующий трансформатор для зарядного устройства повышает вашу производительность за счет обмена напряжением и током в электрической цепи. Вы можете использовать трансформатор зарядного устройства для преобразования электричества с высоким напряжением и малым током в электричество с низким напряжением и большим током или наоборот в соответствии с вашими потребностями.
На Alibaba.com трансформатор для зарядного устройства доступен в самом большом ассортименте, который включает в себя различные размеры и модели. Независимо от ваших потребностей в преобразовании энергии, вы найдете правильный тип трансформатора зарядного устройства , который поможет вам достичь ваших целей. Вы найдете некоторые из них, которые можно использовать во всех областях, начиная с бытовой техники и заканчивая промышленным оборудованием. Все трансформаторы для зарядных устройств изготовлены из прочных материалов, что делает их очень прочными и эффективными на протяжении всего срока службы.
Эти трансформаторы для зарядных устройств соответствуют строгим стандартам качества и мерам для обеспечения максимальной безопасности и ожидаемых результатов. трансформатор для зарядного устройства производители и дистрибьюторы, представленные на сайте, очень надежны, и их доверие не подлежит сомнению благодаря их долгой истории последовательного производства и поставок продуктов премиум-класса.
Это гарантирует вам, что при каждой покупке вы всегда найдете трансформатор для зарядного устройства самого высокого качества .
Перейдите через Alibaba.com сегодня и откройте для себя удивительный трансформатор для зарядного устройства . Выберите наиболее подходящий для вас в соответствии с вашими потребностями. Бесспорно высокая производительность покажет вам, почему они стоят каждого цента. Если вы ведете бизнес, воспользуйтесь скидками, предназначенными для зарядного устройства, трансформатора оптовиков и поставщиков, и увеличьте свою прибыльность.
Трансформатор зарядного устройства сухого типа 60 ГГц, входное напряжение: 240 В, 6 рупий.60 Долларов США/шт
Трансформатор зарядного устройства сухого типа 60 ГГц, входное напряжение: 240 В, 6,60 рупий/шт | ID: 23085792912Спецификация продукта
| Power | 240 вольт | 240 вольт | |
| HURY TYPE | |||
| Входное напряжение | 240 Вольт | ||
| Ткан | AC | ||
| фаза | однофазные | ||
| CT соотношение | 1-5 W | ||
| выходное напряжение | 240 вольт | 240 вольт | |
| Минимальный заказ Количество | 1000 160156 |
Описание продукта
Можно помочь от нас одобренному качеству ассортименту Ферритового Трансформатора Зарядного устройства Батареи.
Благодаря высокому качеству наша продукция высоко ценится покупателями.
Заинтересованы в этом товаре?Уточнить цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Год основания2005
Юридический статус фирмы Физическое лицо — Собственник
Сфера деятельностиПроизводитель
Количество сотрудников от 26 до 50 человек
Годовой оборотRs.1–2 крор
Участник IndiaMART с мая 2018 г.
GST07AMFPP7401D1ZB
Основанная в 2005 году, Aditya Electronics является одним из ведущих производителей линейных фильтров тороидальных трансформаторов и ферритовых трансформаторов.
Мы предлагаем эти продукты по самым разумным ценам. Способность нашей команды предлагать клиентам качественный ассортимент продукции также помогла нам получить такие сертификаты, как сертификат MSME.Видео компании
Вернуться к началу 1 Есть потребность?
Лучшая цена
Есть потребность?
Лучшая цена
Быстрое зарядное устройство Nicad — Трансформаторы Boardman — Каталоги в формате PDF | Техническая документация
безымянная таблица.
main {} tr.row {} td.cell {} div.block {} div.paragraph {} .font0 { font: 7.00pt «Arial», sans-serif; } .font1 { шрифт: 8.00pt «Arial», без засечек; } .font2 { шрифт: 9.00pt «Arial», без засечек; } .font3 { шрифт: 17.00pt «Arial», без засечек; } .font4 { шрифт: 19.00pt «Arial», без засечек; } .font5 { шрифт: 10.00pt «Tahoma», без засечек; } .font6 { шрифт: 56.00pt «Требушет MS», без засечек; } Быстрое зарядное устройство Nicad Питание от сети (190–240 В, 50 Гц) Օ Микропроцессорное управление (полностью автоматическое цифровое управление) Зарядка двойным током (C/33 струйка, C/5 форсирование) Օ Запрограммированные на заводе уровни напряжения и тока (настройка не требуется) Доступно для различные конфигурации батарей (например, 25 ячеек по 4 Ач) Օ Полная защита от короткого замыкания и обрыва цепи батарей Усовершенствованный мониторинг напряжения для поддержания батарей в пиковом состоянии Օ Внутренние таймеры предотвращают перезарядку батарей даже в режиме ручного управления Шесть светодиодных индикаторов состояния показывают зарядное устройство и состояние батарей Օ Четыре повторителя Светодиодные выходы предусмотрены для монтажа на передней панели Разработаны и протестированы в соответствии со всеми применимыми нормами (жалоба CE) Օ Не требуют технического обслуживания Размеры — 150 мм x 250 мм x 80 мм (Ш x Г x В) Օ Релейные модули 220 В 3 А для низкого напряжения батареи и отказа зарядного устройства BTL Быстродействующее зарядное устройство для никель-кадмиевых аккумуляторов включает электронику, управляемую микропроцессором, для обеспечения постоянного заряда резервных аккумуляторов.
Зарядное устройство работает от стандартной сети 220 В 50 Гц и способно зарядить полностью разряженный аккумулятор за 6 часов. В нормальных условиях аккумуляторы подзаряжаются непрерывно, чтобы поддерживать полную емкость. После сбоя питания зарядное устройство переключается на ускоренный заряд, чтобы восстановить батареи за минимальное время. Напряжение сети, состояние зарядного устройства и напряжение на клеммах аккумулятора постоянно контролируются для определения условий эксплуатации. Предусмотрено ручное дублирование, позволяющее применять добавочный заряд, а при необходимости можно использовать тепловое отключение для дополнительной защиты.BQARDMAN ILJtransformers inlec Units 3/4 Station Yard Industrial Estate Old Furness Road Coniston Cumbria LA21 8HU т.: +44 (0) 15394 41904 тел.: +44 (0) 15394 41907 e: [email protected] w: www .boardman-transformers.co.uk контролирует
DOE выделяет Eaton 4,9 млн долларов на разработку недорогого решения для быстрой зарядки; твердотельный трансформатор, модульные зарядные устройства
Министерство энергетики США (DOE) наградило компанию Eaton по управлению электропитанием 4 долларами США.
9 миллионов на программу по снижению стоимости и сложности развертывания инфраструктуры быстрой зарядки электромобилей постоянного тока (DC) (EVCI).
В рамках трехлетней программы Eaton разработает и продемонстрирует новое, компактное и готовое решение для инфраструктуры быстрой зарядки постоянного тока, которое, как ожидается, снизит затраты на 65 % за счет улучшений в технологии преобразования энергии и подключения к сети, интеграции зарядных устройств и модульности. и время установки.
Свободный доступ к недорогой инфраструктуре быстрой зарядки необходим для электрификации автопарка и более широкого внедрения электромобилей (EV).Тем не менее, текущая технология зарядки может быть непомерно дорогой для развертывания в больших масштабах. Компания Eaton и ее партнеры по проекту стремятся ускорить электрификацию парка, предлагая компактное, экономичное и полностью интегрированное решение, оптимизированное на заводе для подключения к локальной сети и немедленного использования.
Для поддержки этого инновационного решения EVCI компания Eaton разработает уникальную конструкцию полупроводникового трансформатора и модульных зарядных устройств, размещенных на компактной платформе, что ускорит установку, уменьшит необходимое оборудование и сведет к минимуму затраты на развертывание и занимаемую площадь.
Технология твердотельных трансформаторов Eaton обеспечит прямое подключение к распределительной сети среднего напряжения, что избавит от необходимости в дополнительных устройствах преобразования энергии и связанном с этим вводе в эксплуатацию. Благодаря интегрированному программному обеспечению для управления энергопотреблением и контроля заряда решение EVCI также поможет избежать пиковых затрат на электроэнергию за счет точного прогнозирования и управления спросом на электроэнергию.
В рамках награды Eaton возглавляет проект с партнерами, включая Национальную лабораторию возобновляемых источников энергии (NREL), Университет штата Северная Каролина (NCSU), Университет Питтсбурга (Питт), ITC Holdings и CALSTART.
Проект использует предыдущие исследования Eaton, финансируемые Министерством энергетики, в области твердотельных трансформаторов, солнечных батарей и систем постоянного тока.
Eaton, NCSU и Pitt сотрудничают в технической разработке твердотельного трансформатора. NREL предоставит первоначальную демонстрационную площадку для проверки технологии с использованием своей платформы Advanced Research on Integrated Energy Systems (ARIES). ITC Holdings предоставит демонстрационную площадку для зарядки автопарка, а CALSTART будет поддерживать участие сообщества, предоставляя независимую проверку повышения стоимости и производительности.
Как доставить нагнетатель домой?
Станция Tesla Supercharger позволяет зарядить аккумулятор на 80% за 40 минут, что является поистине удивительным достижением в области технологий. Итак, что произойдет, если мы привезем нагнетатель домой? Что, если бы вы могли взять скорость и зарядку большой емкости к себе домой или в тупик? Вы сможете заряжаться с молниеносной скоростью, не ожидая очереди.
Вы были бы предметом зависти сообщества Tesla. Представьте, что вы попрощались с этими низкоуровневыми зарядными устройствами и длительным временем ожидания, заряжаясь на 200 кВт от ваших домашних зарядных станций.
Так что же такое нагнетатель? Что ж, определение нагнетателя от Tesla — это высокоскоростное зарядное устройство на 480 В, разработанное для создания сети зарядных станций на месте. Эта сеть побуждает людей покупать Tesla, потому что она сделает их нагнетатели такими же доступными, как и заправочные станции. Это избавит водителя от беспокойства и страха перед разряженным аккумулятором, также известного как «беспокойство по поводу запаса хода».
Tesla предлагает несколько планов нагнетателей для использования на станциях, срок службы, от 100 до 40 кВтч в год и единый кредитный план.Вы также можете платить за использование, которое обычно выставляется в зависимости от времени, затраченного на зарядку. Эти планы могут стоить вам до 1,30 доллара в минуту или около 0,30 доллара за кВтч.
Если вы останетесь после оплаты, вам также будет выставлен счет за простой в размере 1,00 доллара США в минуту, когда станция загружена. Optiwatt, бесплатное приложение, которое отслеживает точную стоимость зарядки для владельцев Tesla.
Что потребуется для создания собственной системы? Нагнетатели Tesla имеют максимальную мощность 250 кВт и питаются от третьей фазы 480 В, что является большой мощностью, но вы действительно можете получить лицензию на это? Во-первых, вам понадобится повышающий трансформатор, чтобы преобразовать стандартную линию первой фазы 240 В в линию третьей фазы 480 В.Это напряжение 480 В опасно для установки и должно быть одобрено городскими властями, энергетическими агентствами и часто устанавливается высококлассными электриками.
Трансформатор нагнетателя После того, как вы получите трансформатор, вам потребуется шкаф измерительного трансформатора, электросчетчик, корректирующий конденсатор, блок выключателя большой мощности, прерыватели цепи и аварийный выключатель, рассчитанный на 480 В и требуемый кВА для данного оборудования.
.
Поиск правильного киловольт-ампер (кВА)
Для нашего оборудования у нас есть 480 В и 250 кВт, но нам нужно знать, сколько кВА будет через него проходить.
Решение для амперВот наше уравнение, и в нем есть то, что нам нужно решить для ампер. Наше уравнение выходит на 521,15 ампер, с этими амперами теперь мы можем найти нашу кВА. В приведенном ниже уравнении мы подставили наши вольты, амперы, а 1,732 — для нашей линии третьей фазы. Наша кВА равна 433,26. Я предлагаю проверить это с помощью калькулятора преобразования амперов в кВА, чтобы убедиться, что вы решили правильно.3
Решение для кВАТрансформатор получить очень конкретные численно.Высококачественные электрические трансформаторы фазы 3. Номинальные значения ампер выглядят как 100 А, 200 А, 300 А и так далее. С 433,26 кВА мы хотели бы, чтобы трансформатор, который также рассчитан на 600 кВА или 800 кВА, был безопасным.
Вы можете найти настроенные трансформаторы с помощью быстрого поиска в Google 4, а трансформаторы, рассчитанные на 480 В, 433,26 кВА и 521,13 А, стоят от 30 000 до 40 000 долларов.
Следующим является приобретение шкафа измерительного трансформатора, который является требованием энергетических компаний при использовании линий высокой мощности. Эти шкафы стоят от 3500 до 4000 долларов, и вам нужно будет прикрепить электрический счетчик к боковой стороне шкафа трансформатора, что будет стоить еще от 400 до 600 долларов.
Коробка выключателя
Нам также понадобится коробка выключателя, рассчитанная на 480 В и способная выдержать полную нагрузку трехфазной линии. Это то же самое, что и ваш домашний выключатель, но в 10 раз больше, и он обязательно отключится, когда произойдет скачок напряжения. Это предотвратит расплавление всей вашей системы. Теперь коробка выключателя будет стоить от 2500 до 5500 долларов, и вам также понадобятся автоматические выключатели, установленные в коробке. Выключатели стоят от 5000 до 8600 долларов.Эти промышленные автоматические выключатели способны выдерживать потребляемый ток и тепло, выделяемое при работе такой высоковольтной системы.
Platt — одна из компаний, продающих промышленные блоки выключателей и автоматические выключатели, отвечающие стандартам этого высоковольтного проекта.5
Корректирующий конденсатор
Еще одним элементом в блоке выключателя будет корректирующий конденсатор. Зачем это нужно? Это снижает дополнительное потребление электроэнергии в системе и помогает с нагрузкой трансформаторов, чтобы не перенапрягать их.Цена на него составляет от 1500 до 5000 долларов. Они требуются во всех системах высокого напряжения и будут необходимы для одобрения вашей станции нагнетания. Эти переключатели стоят от 3100 до 6300 долларов за номинал 600 ампер. Схемная коробка и конденсатор будут находиться рядом друг с другом в макете, представляющем собой частную энергосистему.Национальные законы о пожарах требуют, чтобы предохранительные выключатели находились на расстоянии 50 футов от коробок автоматических выключателей и трансформаторов. Причина, по которой выключатель размещен в системе, заключается в безопасном отключении питания.
На случай, если предохранительные механизмы в трансформаторах откажут, коробка выключателя будет перегружена. Скорее всего, это будет вход в зону, где находится коробка выключателя и трансформатор. Благодаря расположению этого электрического узла его можно разместить как под землей, так и над землей; оба места необходимо будет правильно пометить знаками «высокое напряжение».
Разрешения
Теперь, когда у нас есть все детали для питания нагнетателя, мы готовы начать установку, верно? Но подождите, вам также понадобятся разрешения на этот проект. Разрешения имеют различные типы требований в зависимости от того, в каком штате вы живете и в каком городе вы живете. Глядя на штат Калифорния, если вы хотите выполнять электромонтажные работы, вы должны соблюдать требования по энергосбережению для требований вашего разрешения.7 За этот тип проекта взимается дополнительная плата, поскольку вам необходимо проложить траншею для новой линии электропередач и провести электрическое обследование, показывающее, где проходят текущие линии электропередач.
Имейте в виду, что если вы начнете строить или устанавливать свое оборудование без утвержденных разрешений, вы можете быть оштрафованы за каждое нарушение разрешений, поэтому убедитесь, что все формы утверждены. При подаче заявки на получение разрешений город, в котором вы подаете заявку, предоставит вам общую стоимость установки и порекомендует электриков для работы
Вот разрешения, которые вы должны иметь, чтобы начать свой проект в штате Калифорния.
Проверка плана зонирования
Это позволяет убедиться, что ваша территория зонирована, чтобы иметь то, что вы строите.
Предварительная инспекция участка для борьбы с эрозией
Эта сумма предназначена для покрытия расходов на отправку кого-либо для геологического и экологического обследования вашего района. Они проверят наличие опасностей на территории.
Проверка плана здания
Это делается для того, чтобы убедиться, что проект соответствует всем строительным нормам и требованиям энергосбережения.
Оформление разрешения на строительство
Это стоимость отправки комплектов планов на проверку внешним сторонам. Отсюда они сообщают обо всех сборах по проекту и делают две копии проекта, хранящиеся в файле. Другая копия хранится на месте во время строительства.
Общественные работы (дренаж)
Это для того, чтобы кто-то проверил ваши планы, чтобы убедиться, что они не препятствуют дренажу воды на вашем участке. Должностное лицо общественных работ также позаботится о том, чтобы ваш проект, который устанавливается, стекал и не задерживал воду в том месте, где он находится.
Проверка плана противопожарной защиты округа
Это обзор, чтобы узнать, нужна ли вашему проекту установка спринклерной системы.
Плата за доступное жилье
Эта сумма определяет, сколько квадратных футов займет ваш новый проект.
Другие сборы
Существует сбор в размере 6%, который идет на техническое обслуживание и общее обновление, которое требуется для всех разрешений на строительство.
Средняя сумма этих разрешений составляет от 1314 до 7500 долларов США без учета дополнительных сборов.8
Дополнительные сборы могут составлять от 1849 до 12 698 долларов США, все зависит от того, сколько проводов вам нужно проложить и сколько времени потребуется для проверки.Убедитесь, что вы правильно оформляете свои разрешения, и не приступайте к работе без разрешений, иначе вы заплатите 5000 долларов за каждое нарушение в качестве наказания за начало работы без надлежащего разрешения. . Это связано с тем, что лицензированный электрик является единственным лицом, обученным работе с линией электропередач 480 В вместо линии электропередач 240 В. Работу будет выполнять мастер-электрик и его команда. Оборудование, которое будет установлено этой бригадой, включает повышающий трансформатор, шкаф измерительного трансформатора, распределительную коробку, конденсатор, аварийный выключатель и нагнетатель.Из-за большого количества оборудования команда будет состоять из 1) мастера 10 2) мастера-электрика, 3) подмастерья и 4) ученика электрика.
Разбивка затрат на каждого человека: 40 долларов США для ученика, 60 долларов США для двух подмастерьев, 100 долларов США для главного электрика и 60 долларов США для бригадира. ожидайте, что все займет около двух недель для установки. Утверждение разрешения — это другое дело, поскольку на его получение может уйти от 50 до 100 дней.12 Затраты на рабочую силу составят около 25 600 долларов США для всех людей на площадке. Имейте в виду, что если ваш электрик работает по 10 часов в день или по выходным, к стоимости рабочей силы будет добавлена плата за сверхурочную работу; потому что профсоюзы электриков добавили это в свои контракты для своих сотрудников. 13
Количество зарядных устройств на 250 кВт ограничено, поскольку их немного на рынке. BTC Power предлагает зарядное устройство мощностью от 50 кВт до 200 кВт. Зарядное устройство мощностью 50 кВт стоит от 5000 до 10 000 долларов.Стоимость модели мощностью от 100 до 200 кВт составляет от 26 102 до 49 504 долларов США за зарядное устройство, а время зарядки аккумулятора составляет от 30 минут до 1,5 часов в зависимости от емкости аккумулятора.
Наконец-то все работы по электрооборудованию закончены, итоговый отзыв от города одобрен и ваш «домашний нагнетатель» готов. На данный момент ваша общая стоимость составляет от 81 804 до 165 302 долларов. Да, это небольшое состояние, потраченное на установку домашнего нагнетателя, чтобы вам не пришлось делиться, но вы станете предметом зависти сообщества Tesla.
Реалистичные альтернативы
С таким возмутительным ценником и длительным процессом я наткнулся на более недорогой домашний «нагнетатель». Меньший нагнетатель — это Bosch EV2000, который предлагает 25 кВт за 11 348 долларов США и имеет одну фазу на 240 В. EV2000 более практичен и экономичен, чем станция нагнетателя мощностью 200 кВт. Bosch можно подключить к однофазной линии 240 В, и он запитает ваш автомобиль примерно за 3–4 часа. Хотя это не дополнительная плата, она, безусловно, более щадящая для вашего кошелька.14
После всего этого, скажем прямо, построить собственный нагнетатель в 2020 году по-прежнему нецелесообразно, но это не значит, что это невозможно в ближайшие 5-10 лет.
